阴阳鱼意象的竹构建筑——水之庭「YU 舍」

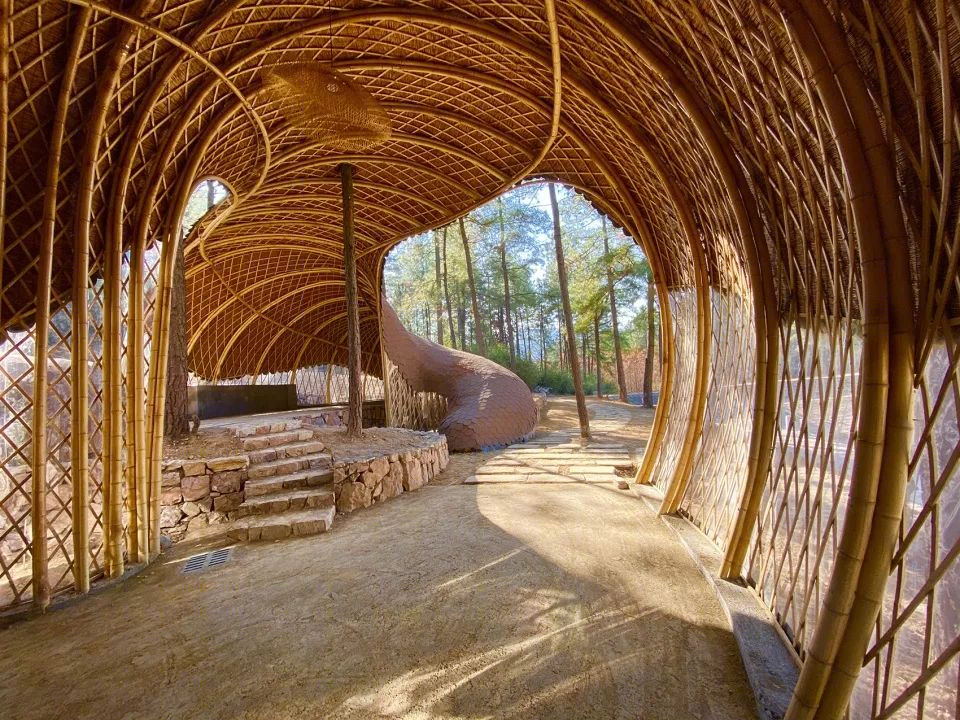

建筑形体开口对应场地组织的两条动线 ©湖南大学建筑学院

感谢

 湖南大学建筑学院

水之庭「YU舍」以低调而柔和的姿态，结合水、山、林等多种自然元素，将其嵌入龙山源复杂的自然环境中，以独特的曲面造型和完美的创意赢得了评委们的认可和一致好评。此项目获得2019第二届全国高校竹设计建造大赛三等奖。

▼项目概览 ©湖南大学建筑学院

场地位于安吉龙山源诸多墓葬群当中一处环境十分幽静的临水山坡上，占地203.71㎡，建筑面积为141.81㎡，位置较为隐蔽且自身高差较大。西面有一片水塘，视线开阔，周边松林环布，沿道路通过水坝可进入场地。

业主方希望在坐拥水，山，林三者之间的场地当中，以竹结构为主要材料塑造一处为游客提供垂钓、休憩、赏景为一体的建筑物，同时也作为龙山源遗址公园配套建设的一部分。基地踏勘后团队讨论总结了松树是否保留、岸界离水位高度及基地地面处理等由场地引发的思考，并在之后的方案设计中均对其有所回应。

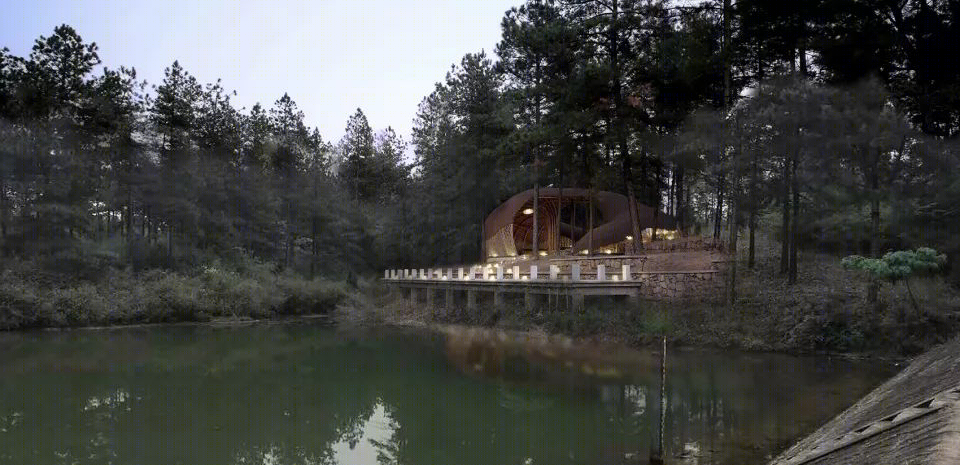

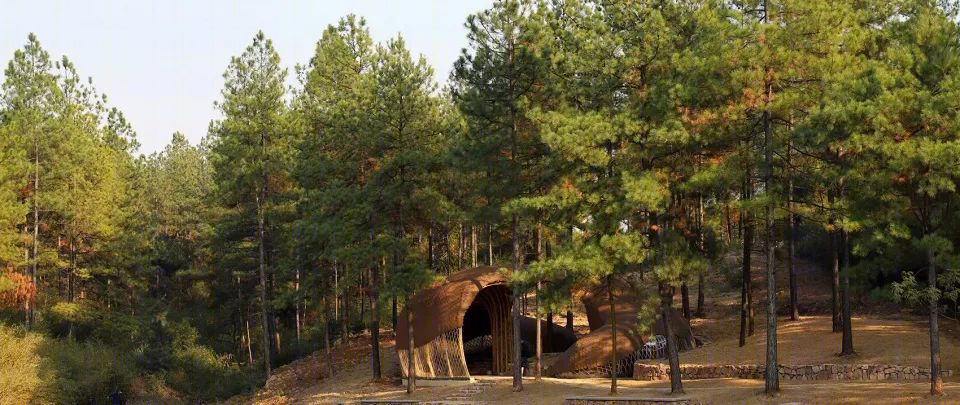

▼从水塘望向建筑 ©湖南大学建筑学院

人居天地间，栖于龙山源，当授之于渔，而观之以鱼，且乐之以娱，而后思以愚——素人

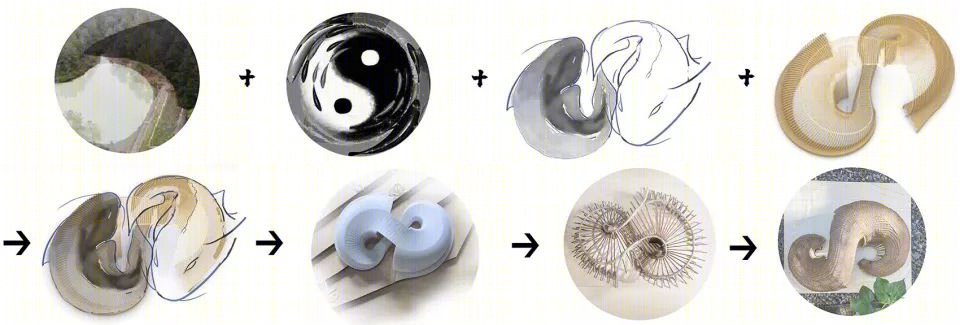

▼概念生成 ©湖南大学建筑学院

任何具体事物都具有阴阳的两重性。[YU舍]以八卦当中阴阳鱼的形态栖居蜷伏于此，一方面是为了展现两条鱼之间相互交融咬合的混沌之态；另一方面也是为了隐射出世间万物皆具有两面性，建筑塑造也并不例外。[YU舍]的塑造是对阴阳哲学的暗喻以及对垂钓行为的阐释，同时也是对八亩墩古墓葬群这一特殊环境背景的契合。[YU舍]当中YU的谐音可理解为“鱼”，表达建筑之形态；亦可理解为“娱”，体验之乐趣莫过于静坐山林之间并垂钓于此，呼应建筑之功能；亦可理解为“愚”，暗指历史典故及强调耐心的垂钓心态。

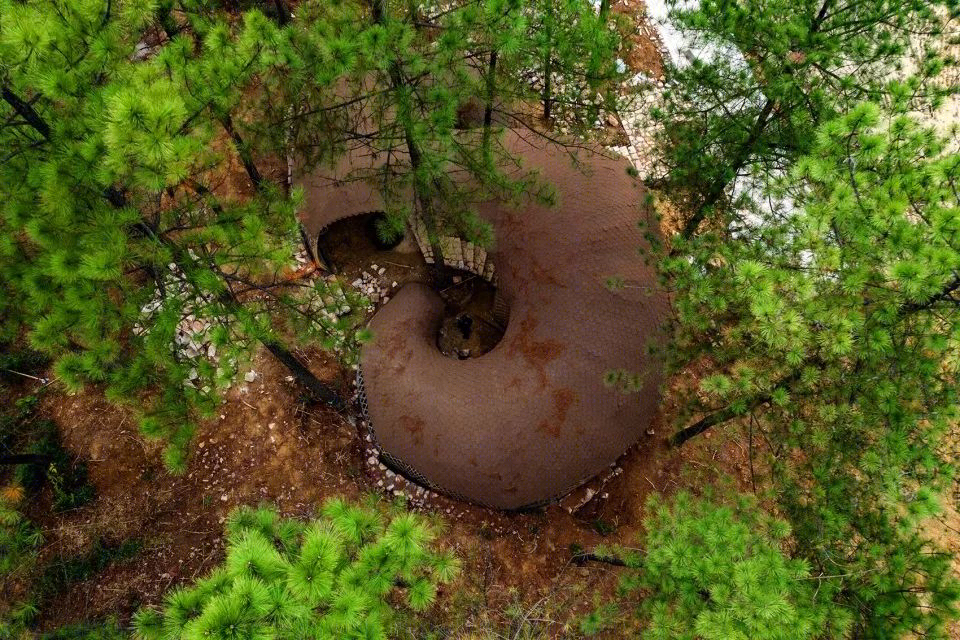

▼建筑以八卦当中阴阳鱼的形态栖居蜷伏于场地 ©湖南大学建筑学院

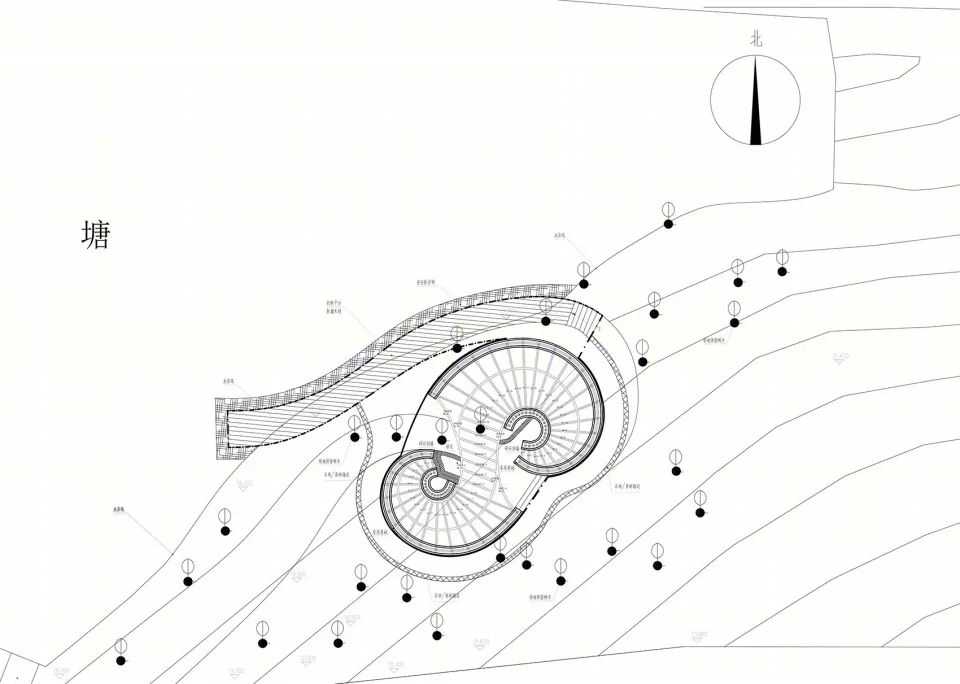

▼总平面图 ©湖南大学建筑学院

从“阴阳鱼”概念入手生成形体，营造匍匐于松林之中的姿态。建筑形体开口对应场地组织的两条动线，松树顺应形体走势根据存活可能性进行保留，通过对场地内4m高差进行分层，形成垂钓平台、建筑主入口、休憩空间及次入口四个高度层次。

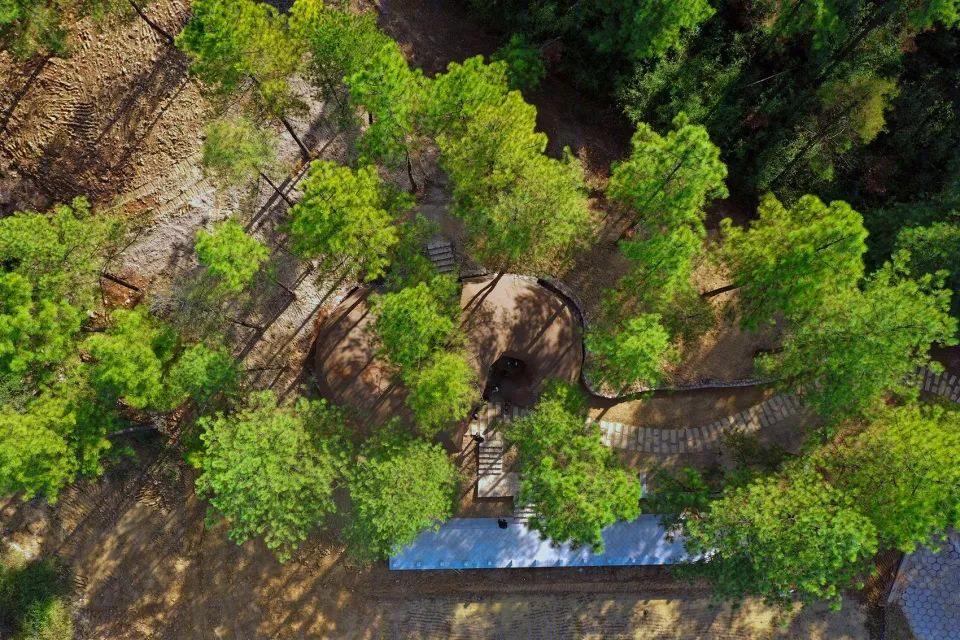

▼建筑形体开口对应场地组织的两条动线 ©湖南大学建筑学院

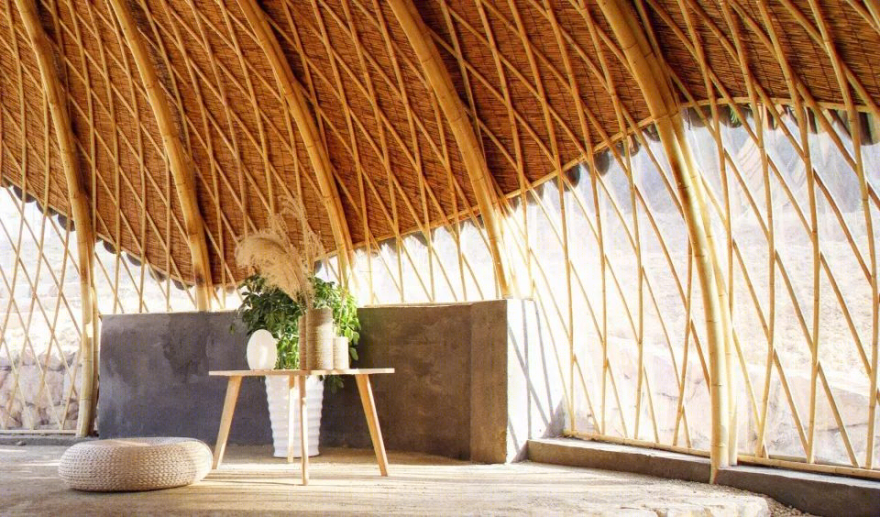

▼室内局部 ©湖南大学建筑学院

▼设计对场地内4m高差进行分层 ©湖南大学建筑学院

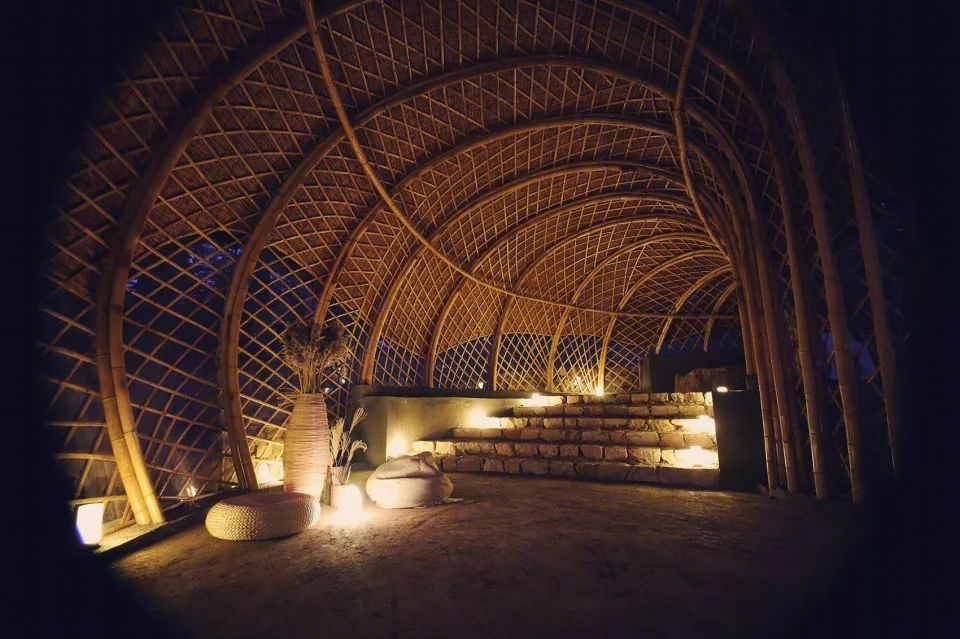

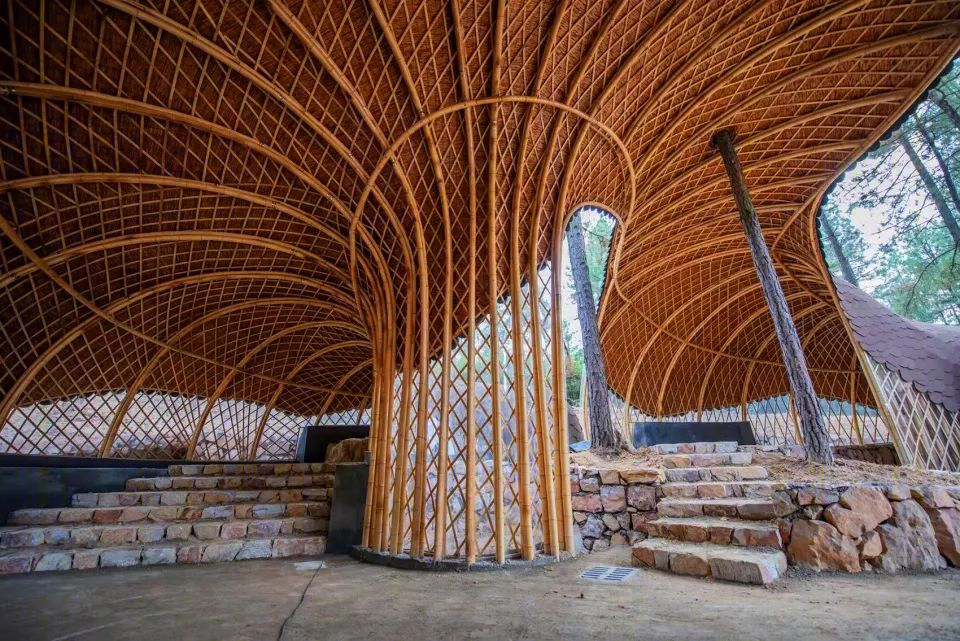

▼夜晚室内 ©湖南大学建筑学院

建筑物采取竹编织这种非传统意义上的建构方式，旨在用非线性数控手段建构具有流动感的曲线造型，同时以鱼鳞状表皮对建筑加以塑造刻画，使其以更自然、更柔和的方式介入自然环境之中，并与之相互融合。[YU舍]延展性较强的曲面造型以及坚韧的竹构件相互编织，展现出建筑阳性（刚）的一面；反之，[YU舍]隐藏于茂密的树林之中以及安静、收敛的姿态又表现出建筑阴性（柔）的一面。

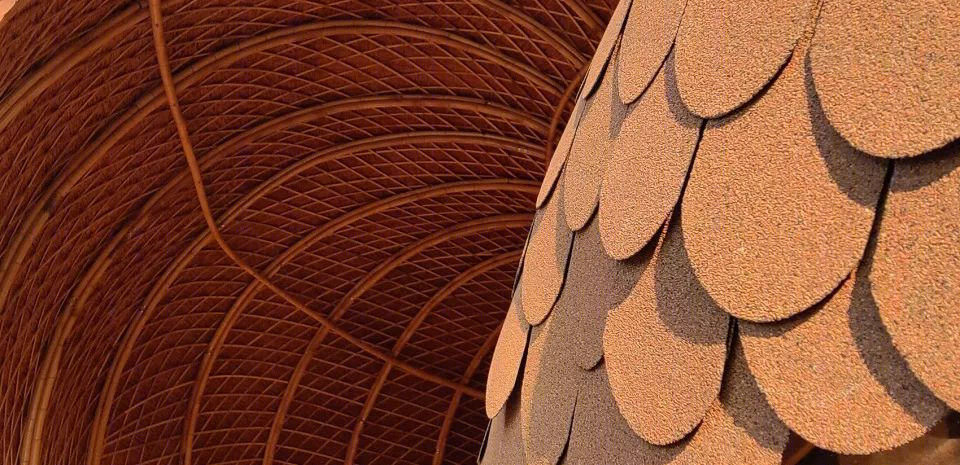

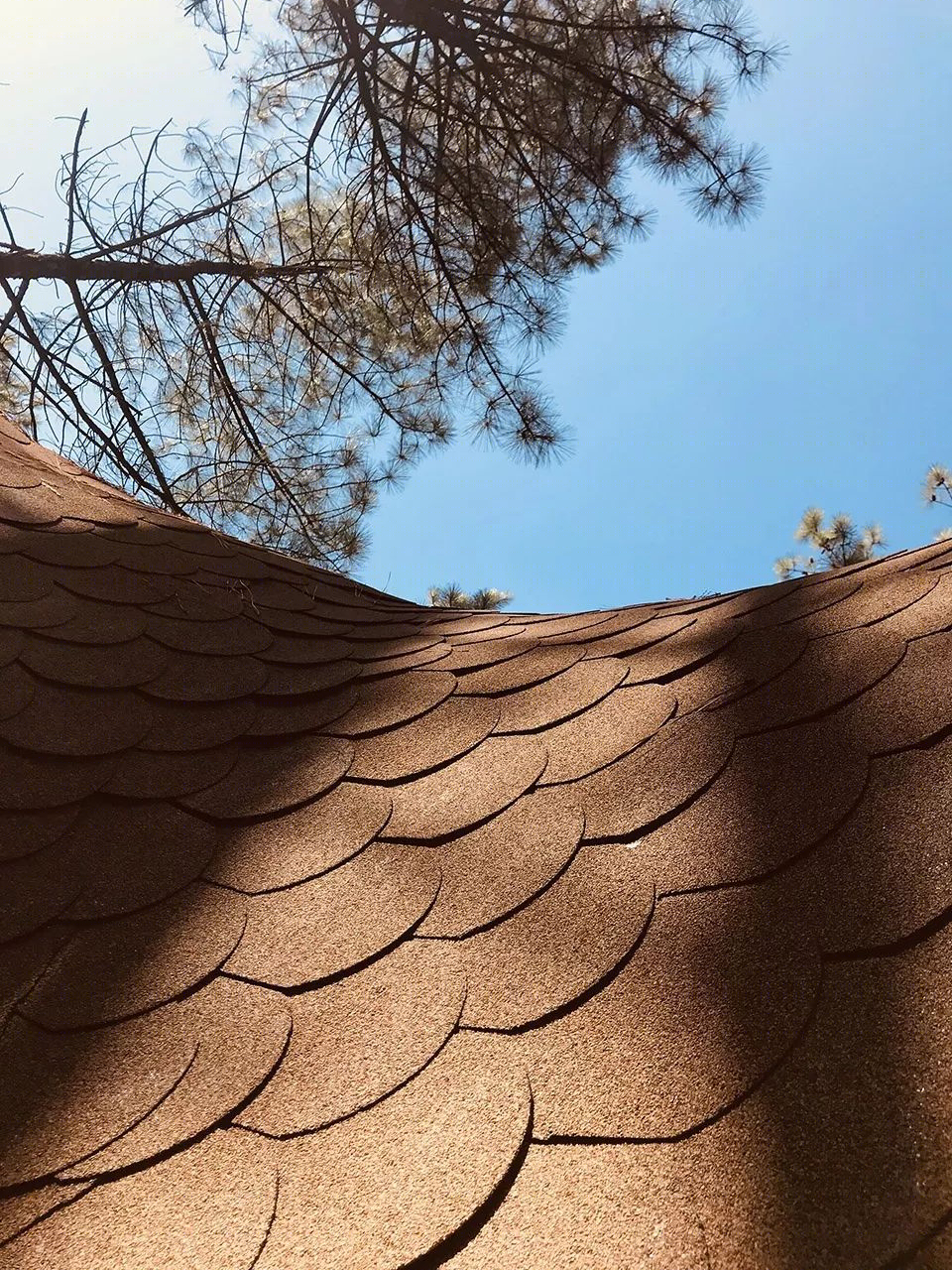

▼鱼鳞状表皮 ©湖南大学建筑学院

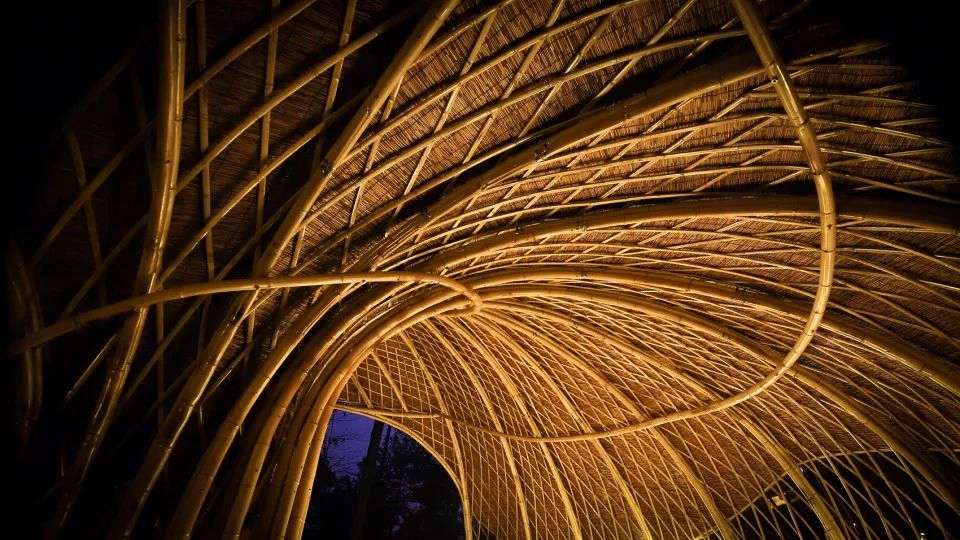

▼编织节点 ©湖南大学建筑学院

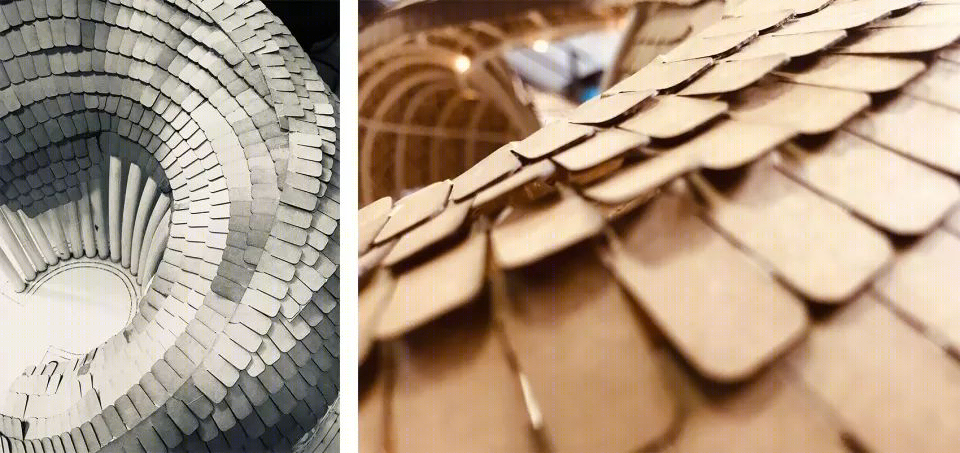

▼编织与表皮 ©湖南大学建筑学院

阴阳鱼相互缠绕的姿态被借鉴于建筑形态中，寓意阴阳互生之意；靠山为阳，面水为阴，暗指自然界中阴阳相互调和转化的定律。首先在不同标高上设置条形基础段落，其次参数化建模确定主竹结构焊接点和竹曲面跨度，A区23组，B区18组拱形竹条构成竹结构框架，以竹编织围合确保主体建筑的美观和稳固，耐力板保证防水透光并对竹结构主体起到保护作用，苇席作为垫层及防水层，鱼鳞状沥青瓦作为饰面层。

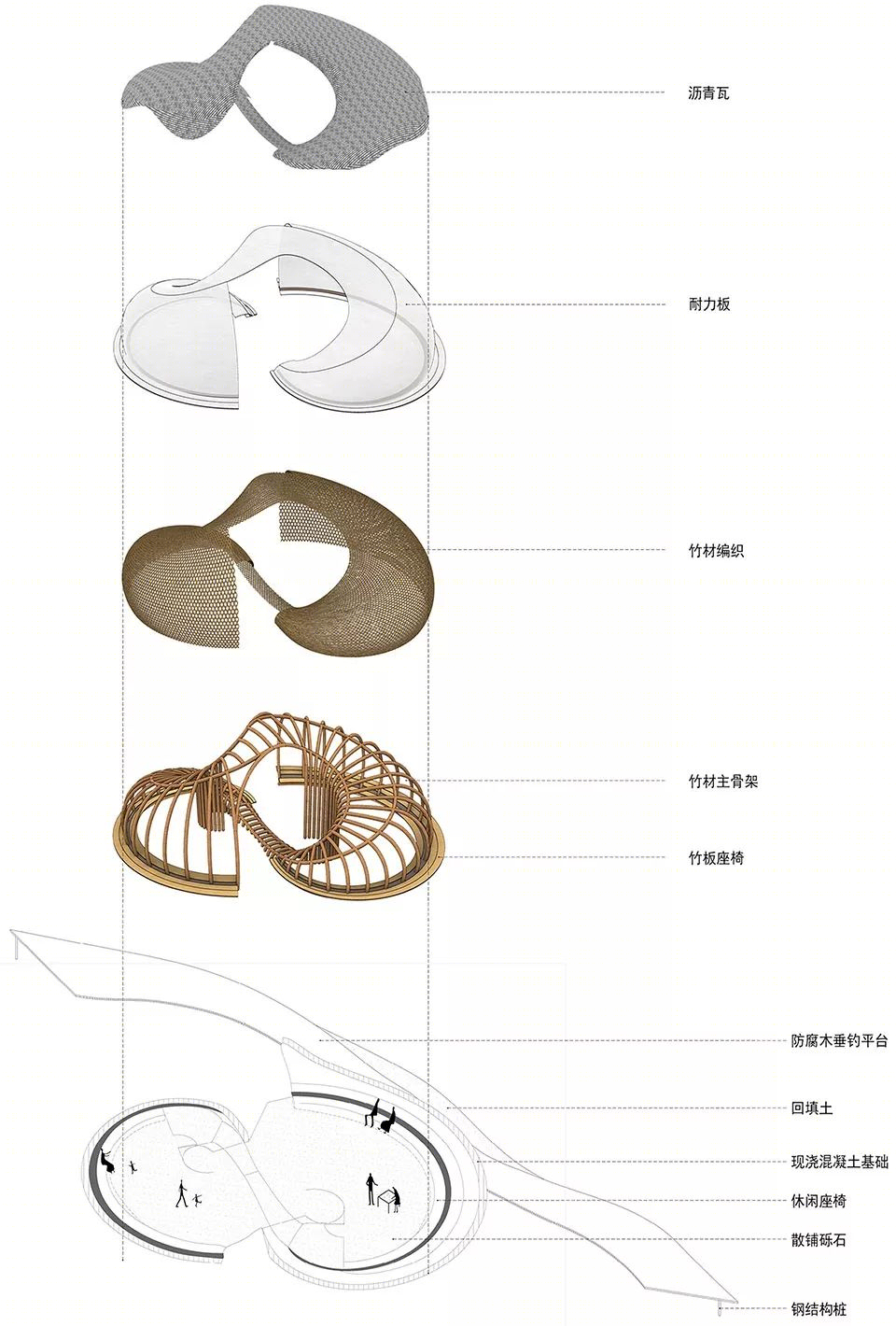

▼分解轴测图 ©湖南大学建筑学院

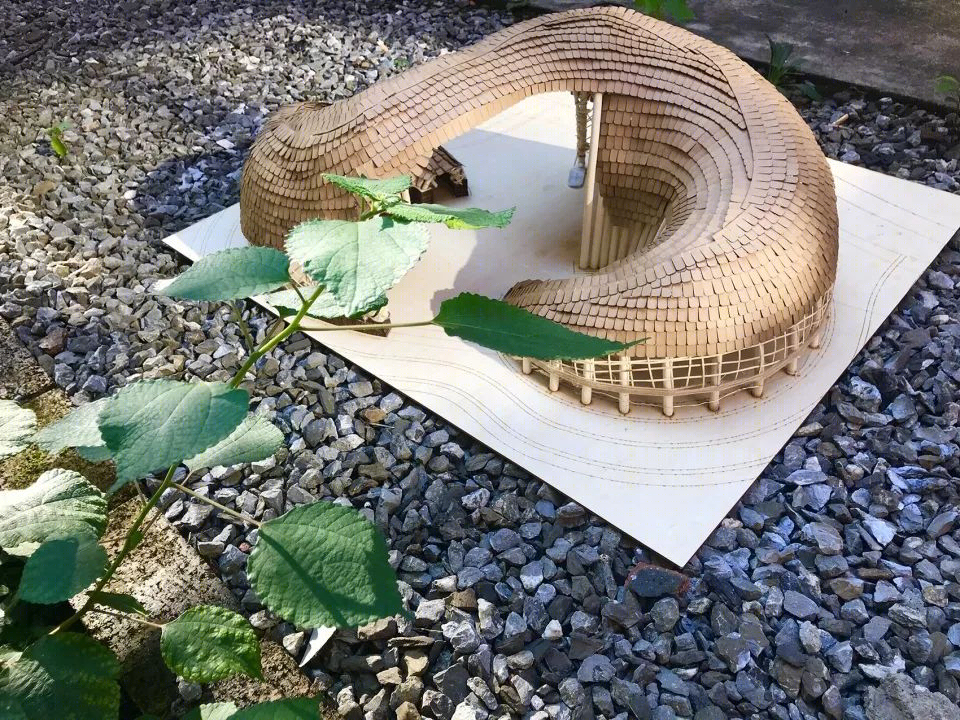

▼前期模型照片 ©湖南大学建筑学院

▼模型细部 ©湖南大学建筑学院

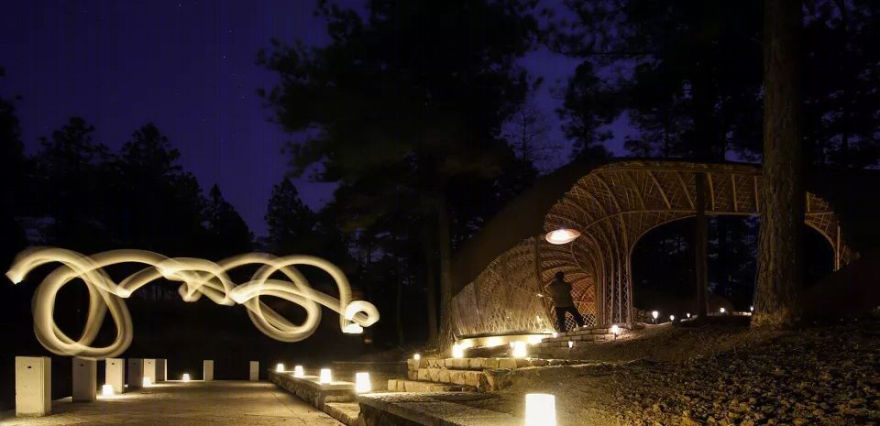

▼项目夜景 ©湖南大学建筑学院

项目名称：水之庭「YU舍」

设计方：湖南大学建筑学院

公司网站：

项目设计 & 完成年份：2019.12

主创及设计团队：

带队老师：李理；指导老师：胡骉、宋明星、罗荩、温凯翔（助教）；参赛学生：袁玥、熊乔、孔浏、张青、栾梦、姜熠、陈醒颖、周枫、苏雯玲

项目地址：浙江 安吉 龙山源

建筑面积：141.81㎡

摄影版权：湖南大学建筑学院

合作方：浙江竹境文化旅游发展有限公司

客户：安吉县文化旅游投资发展集团有限公司
