时装秀场在建筑学角度，是一种时间与空间密集相互感知的四维设计。好似飞行建筑事务所第三次为 YINGPEI STUDIO 设计的秀场，进化为一场经过计算的极简短剧，分为五段式。

▼《失衡针》正片©好似飞行

开端

底座是个充满机关的大黑匣子，8 米长的指针支在其 1/4 处，初始状态向入场观众展现通过电机维持着的平衡假象。

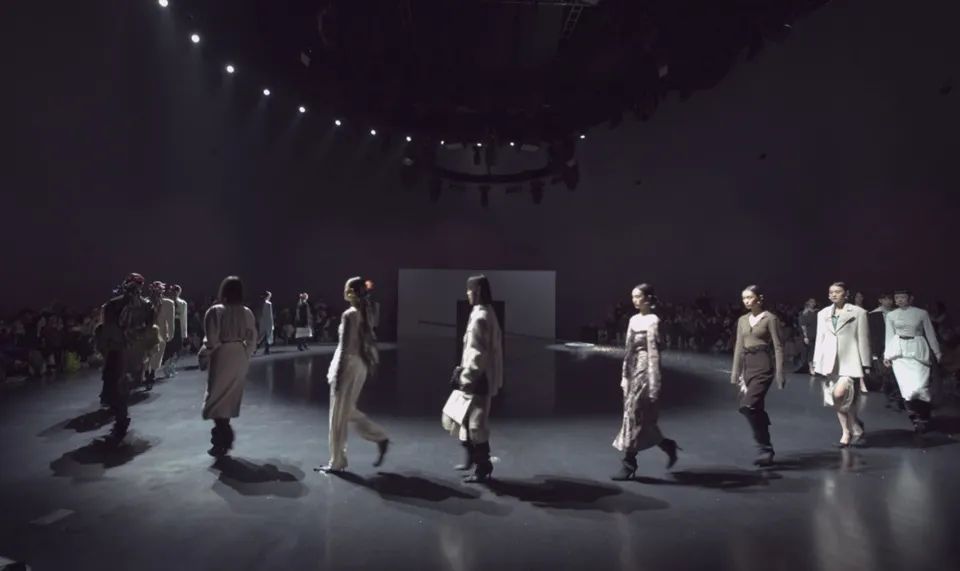

▼走秀现场©好似飞行

悬挑 6 米的细长直线杆，需避免过大悬挑杆端的重力变形。为确定细长悬挑杆的变形状态，采用 SAP2000 有限元计算分析软件对截面为 P60x1.5 的钢管变形予以分析，结果表明钢管因材质密度大导致悬挑杆端的挠度变形过于明显，而不满足外观设计要求。

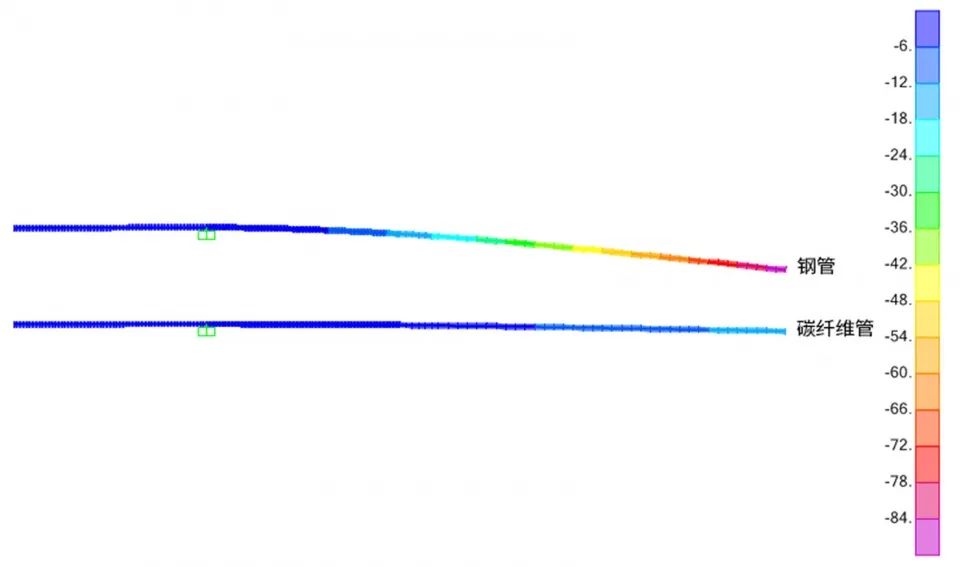

▼长杆变形分析图示©好似飞行

为实现长悬挑细长杆较理想的直线外观，改为采用弹性模量与钢材接近，但密度仅是钢材的 1/5，强度是钢材 10 倍的航空器材用碳纤维管，经计算同截面的碳纤维管悬挑端的挠度变形明显小于钢管，其自重变形后的外观可以接受。

单根 8 米长的杆造价超支，故采用 4 根 2 米长的现成品用套管连接。

装置体量结合所处空间尺寸、模特高度、观众视线和其自身的部件对比达到最优表现。

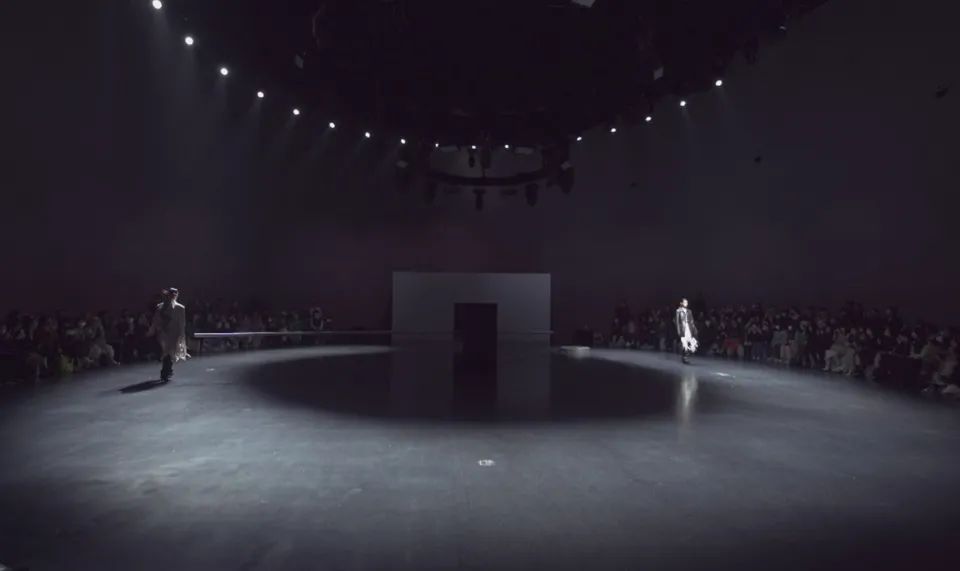

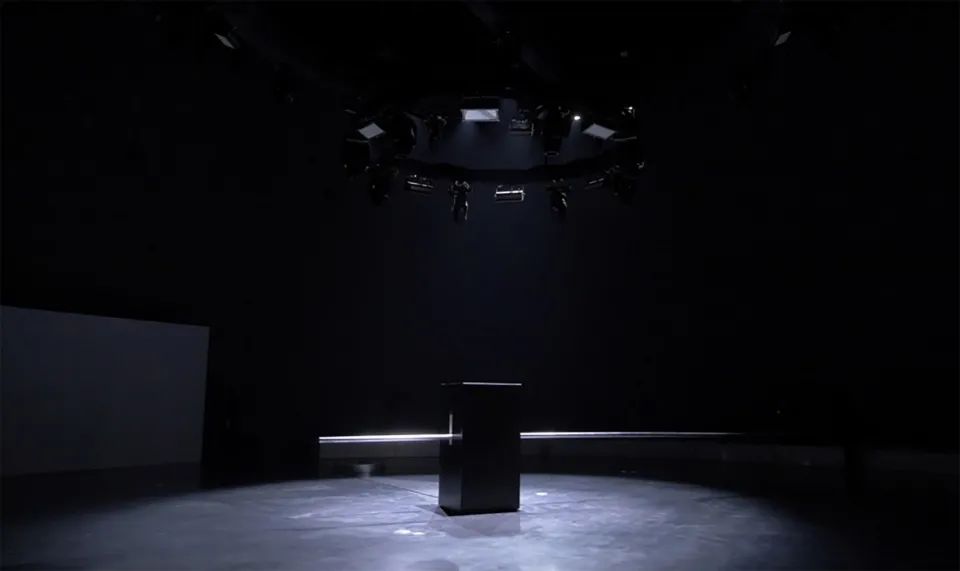

▼装置初始状态©好似飞行

全场暗下来，走秀音乐起，灯光随着第一个模特出场的脚步渐亮，至形成一个 C 型秀道。指针被模特开启旋转，或说引领着模特，随分秒流逝在圆形空间中环绕。一线带两点的运动便撑起直径 28 米的油罐空间。

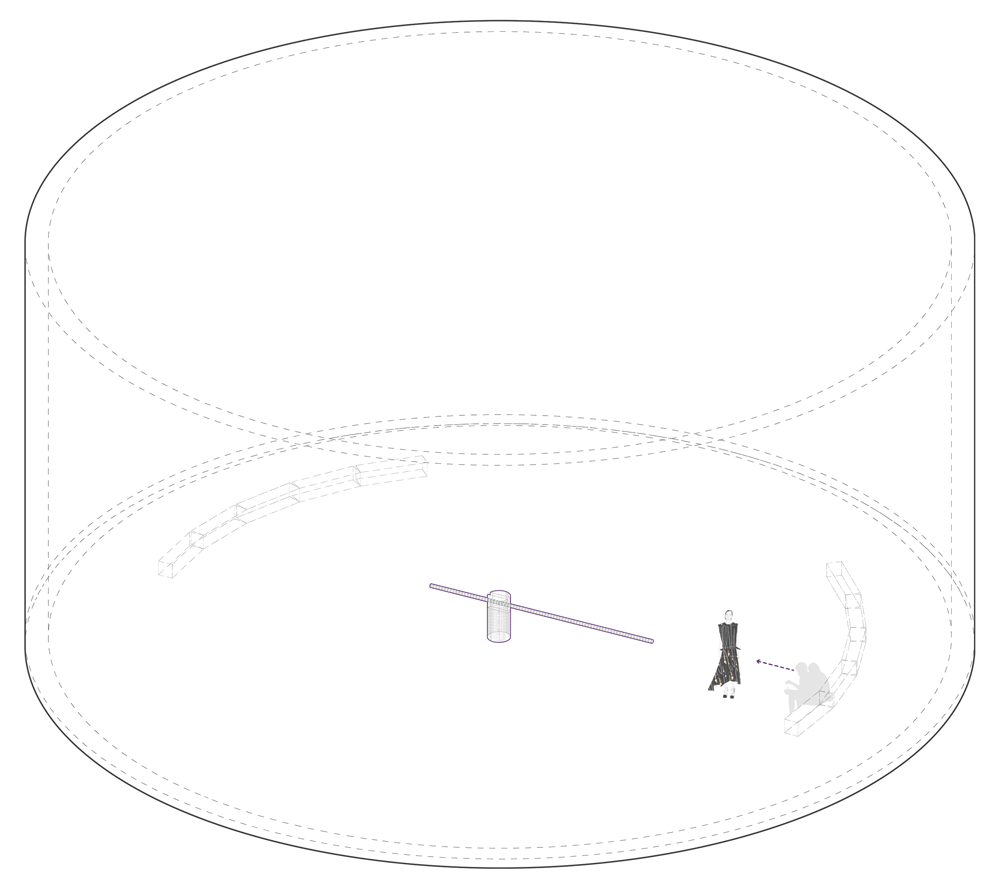

▼装置比例推敲过程图©好似飞行

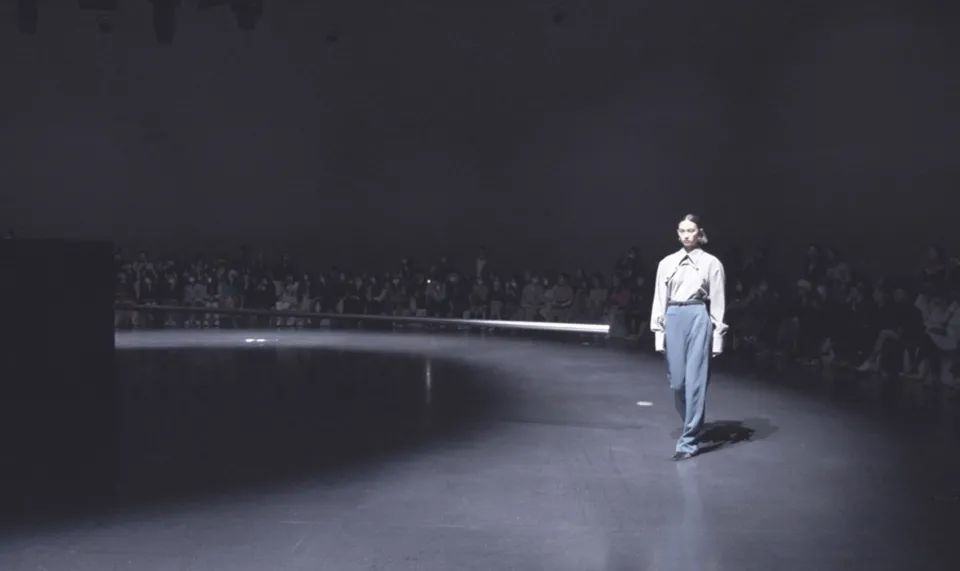

圆中心的黑匣子隐匿于黑暗中，光线随针头流动。人们在十多分钟内将对这平淡的重复转动习以为常。▼走秀过程©好似飞行

为避免长杆在转动中摇晃，当用直径 100mm 钢管测试时，在管腔内还可以用配重调节，而改换更细的碳纤维管后则需在黑匣子的厚度中设置多一个气缸支点进行稳固。

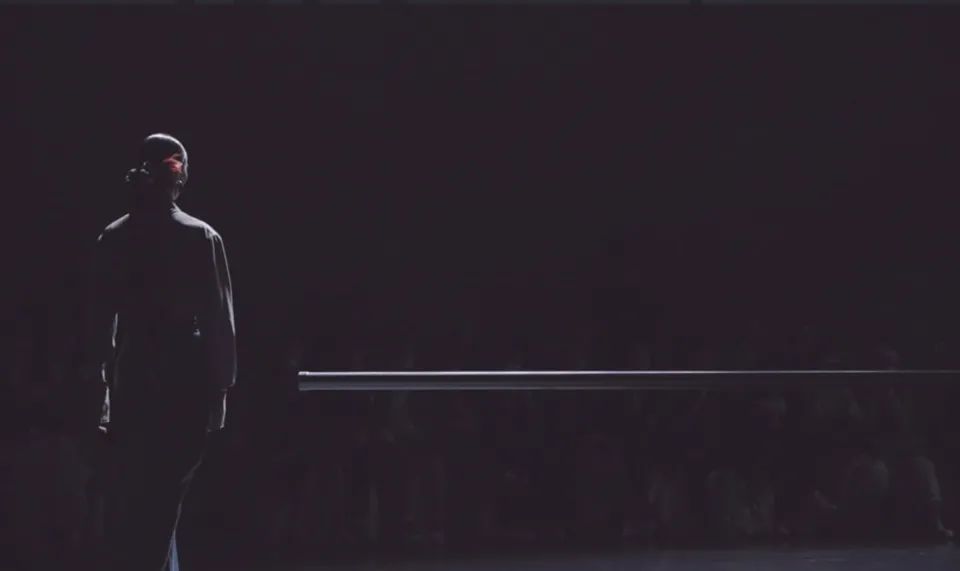

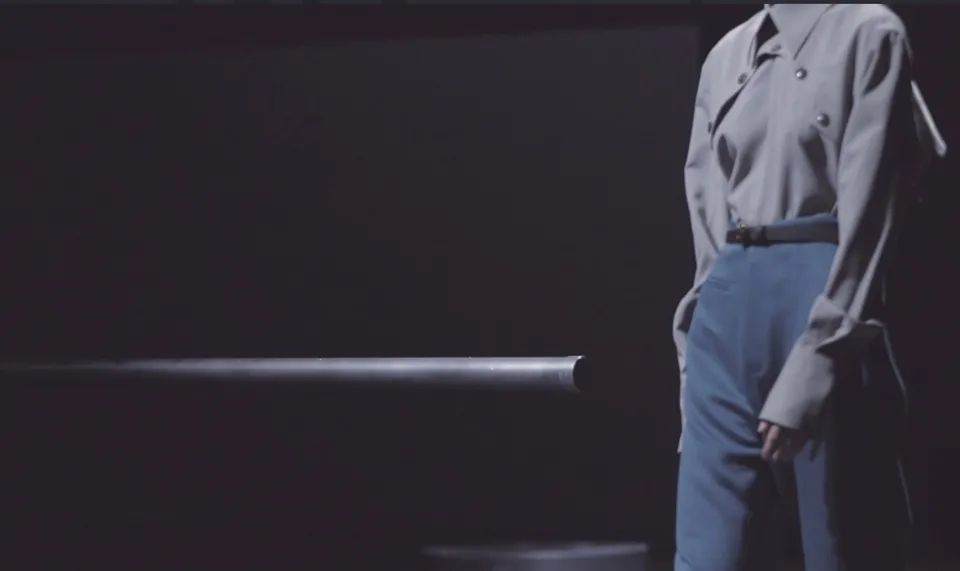

▼指针引领模特©好似飞行

▼从中心黑匣子看向模特 ©好似飞行

悬念

当最后一个模特走回时，全场寂静，装置的转动停止。指针长端独自由场地中心的支点缓缓升起，齿轮声咯吱咯吱，升至两米高时用时 5-6 秒并停顿 2-3 秒。杠杆平衡条件为 F1·L1=F2·L2，当支点两端动力臂（L）长短差异明显，表象上无动力（F）干预时，指针却向短端倾斜，这得寸进尺的假象使观众此时或麻木未觉，或疑惑不解。

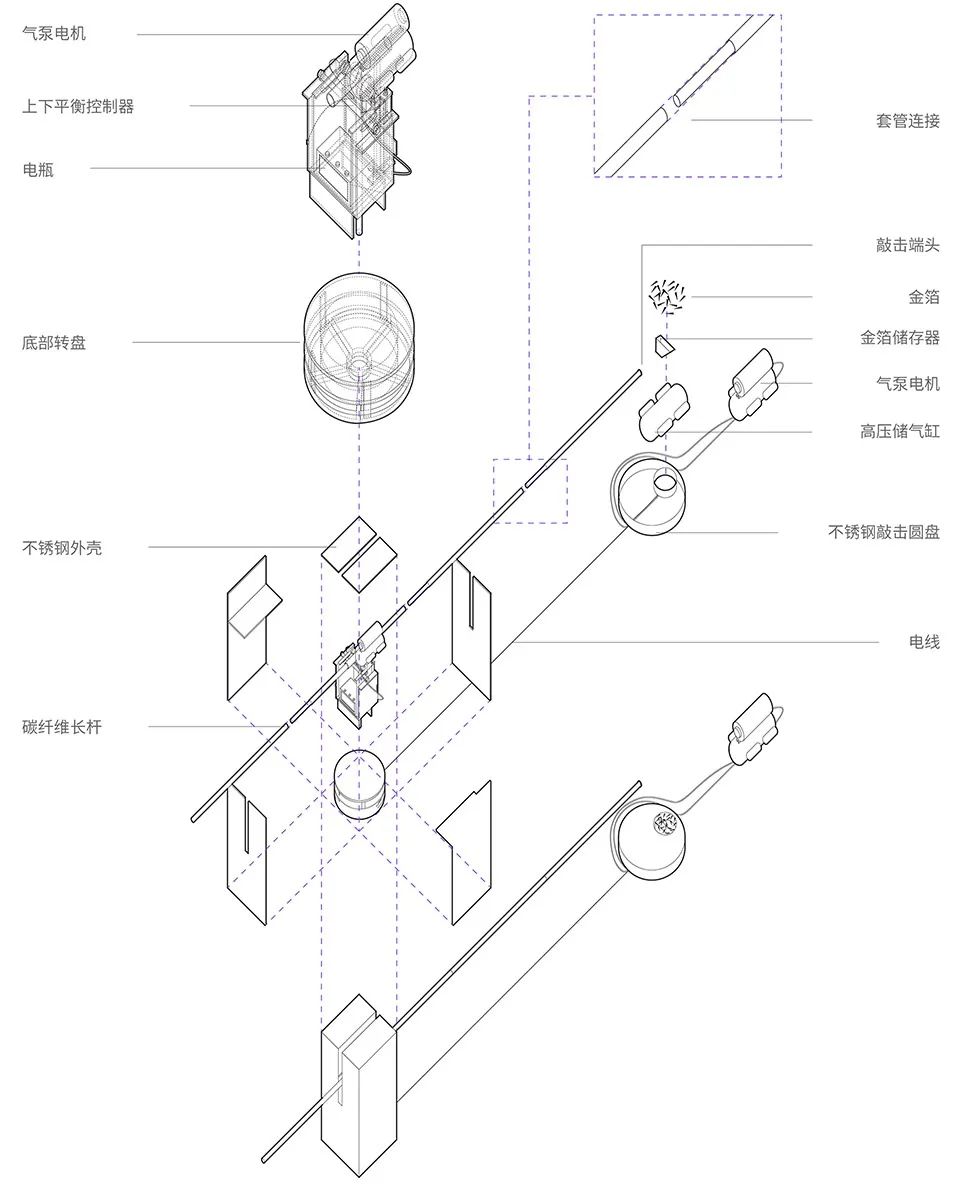

▼机械原理图示爆炸图©好似飞行

由气压双缸升降阀负责将长杆的一端顶起，配合链条轴承组牵制，防止接下来即将发生的自由落体连带的端头多次回弹，使一声敲击尽量干脆利落。

高潮在观众不经意间，电机断电，指针在杠杆原理下用时 0.36 秒左右自由落体，与下方金属空心圆盘的碰撞声直击人心，物理真相打破人工假象，”火花”随即被击荡喷出，配合敲击回音在空中飘动。本预判撞击声在正圆形墙体的空间中会多次反射，产生空灵的回音。

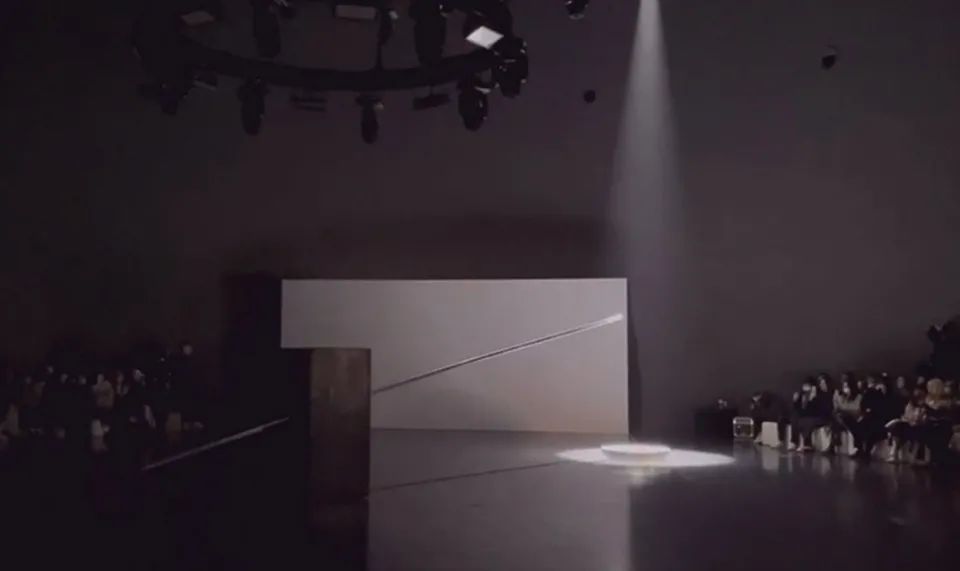

▼指针反向倾斜©好似飞行

▼指针自由落体©好似飞行

但在声效模拟图中，粒子在重合处发生聚焦，可能会产生与预期不同的刺耳异响，因此粒子明显重合的圆心位置无观众座位，其它可能出现异响的位置空出作为通道。当空间内容纳 200 多个观众及座椅、和顶上已有的吸声布，会降低混响时间，缩短拖尾音。为达到足够震的声响，圆盘内放置一个扩音器，让与其连接的上空音响辅助在整个空间发声。

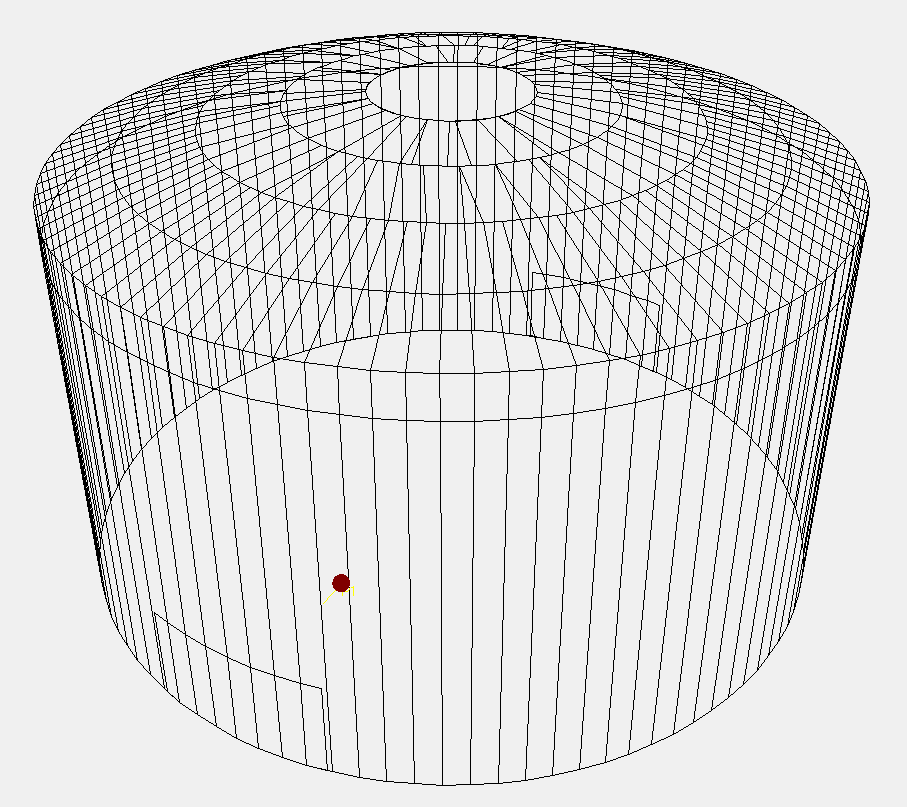

▼声学模拟动图©好似飞行

溅起的“火花”是为辅助强调假象的打破。测试选定可在空中停留片刻、可反射灯光并不易被人吸入的香槟色金箔纸屑。圆盘下的气瓶连接藏在后台的气泵，使气量满足当日多次测试彩排和两场连续时装秀。

结尾 Finale 音乐骤起，模特集体穿过被溅起的火花为走秀结尾。失衡针此时的状态坦白着事物本来应有的状态，灯光从圆环秀道向圆心聚焦到暗藏机关的黑匣子，由它为这幕短剧谢幕。

▼结尾，模特集体穿过被溅起的火花©好似飞行

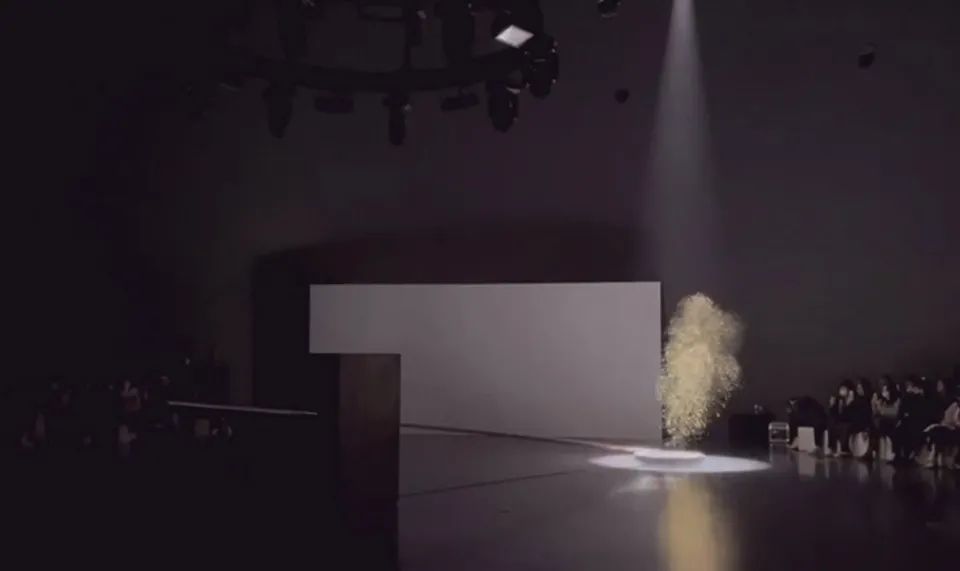

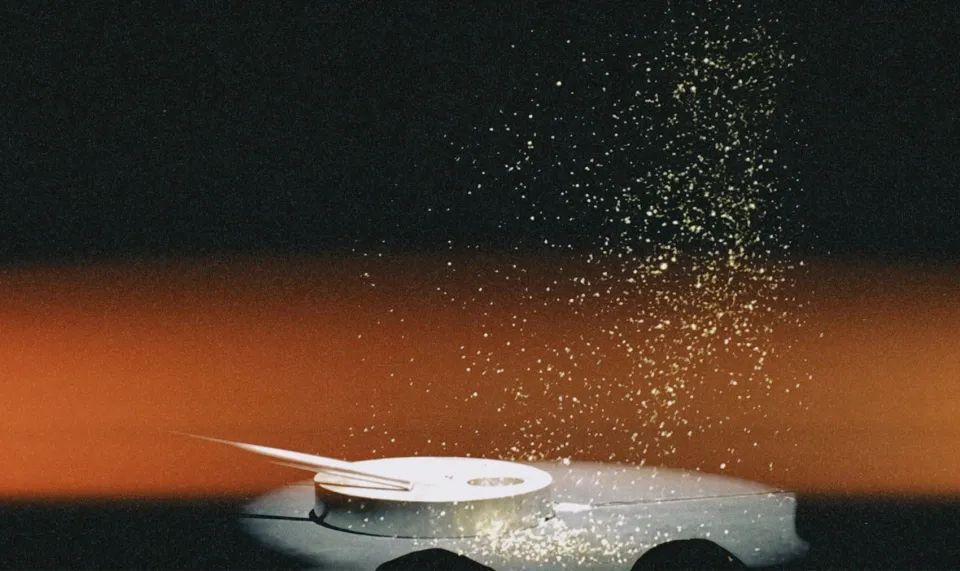

▼结尾时的火花©好似飞行

《失衡针》希望表达的态度，是对司空见惯的日常现象持有警惕，并对真相和其所需要保持的假象拥有清醒的觉知。

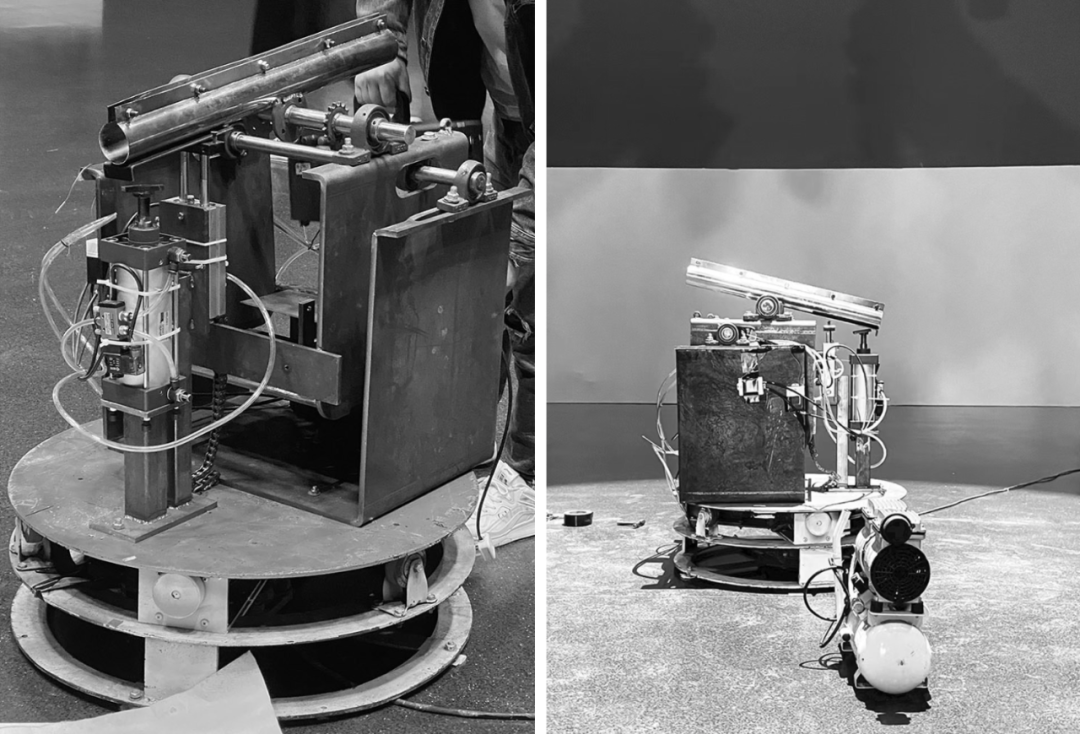

▼设备组装照片©好似飞行

在前两次合作中，建筑师会根据当季服装的灵感参照和具体衣物进行设计。而这次，时装设计师与建筑师在前期共同商定一个主题后便分开创作，由合作经验累积的默契和信任使异地沟通过程简约有效。相比通常具象场景化的布置，此次的概念碰撞的呈现让双方都获得内核进步，这或是不同行业设计师之间合作模式一种成功实验。

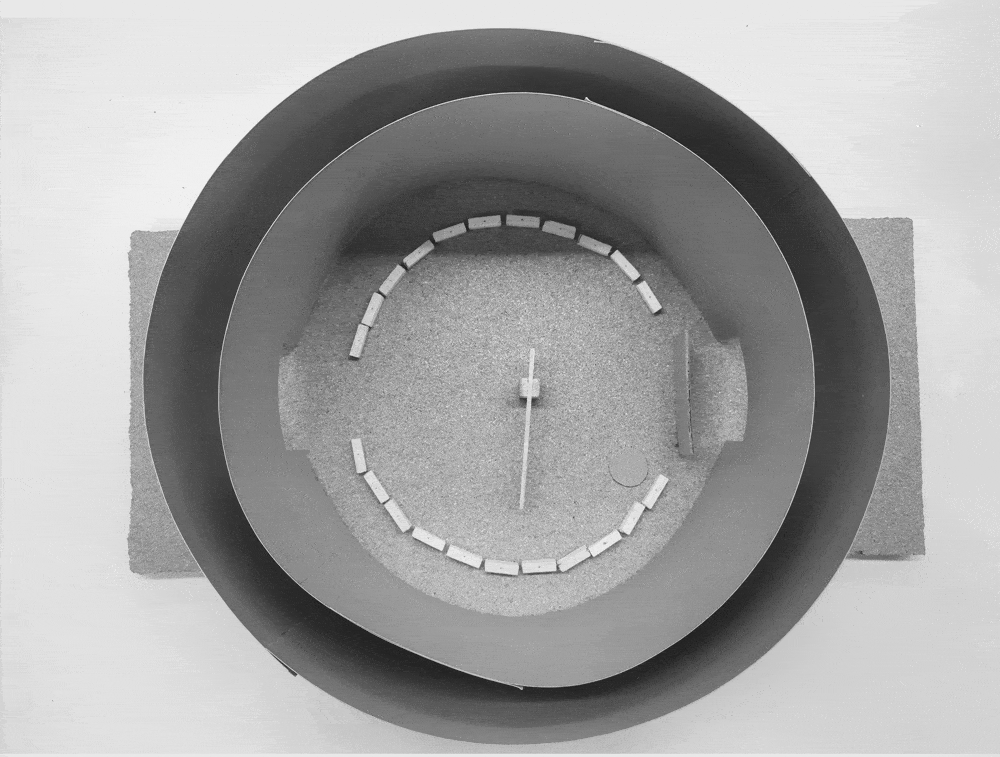

▼手工模型©好似飞行

装置尺寸图©好似飞行

项目名称：失衡针 The Unbalanced Needle

设计方：好似飞行/House Fiction

公司网站：项目设计 & 完成年份：设计时间：2021 年 3 月建成时间：2021 年 4 月

主创及设计团队：冀雅琼（主创）、邹志轩、崔元元

项目地址：上海市徐汇区龙腾大道 2380 号油罐艺术中心 5 号罐二层

建筑面积：700 平米

摄影版权：好似飞行/House Fiction

合作方 结构顾问：潘从建博士-- 中国建筑科学研究院

声学顾问：王旭光-- 清华大学建筑物理实验室

客户：YINGPEI STUDIO

制作单位：上海鹿青文化传媒有限公司
