芝加哥约翰·汉考克中心——现代综合功能建筑典范

沿湖立面 © SOM

感谢

SOM

北密歇根大街875号，原约翰•汉考克中心，是全球首座综合功能大厦，也是建筑师Bruce Graham和结构工程师Fazlur Khan密切合作创造的建筑地标。这座大厦仍是理想合作关系的典型作品，也是SOM在众多设计领域保持领先的重要原因。

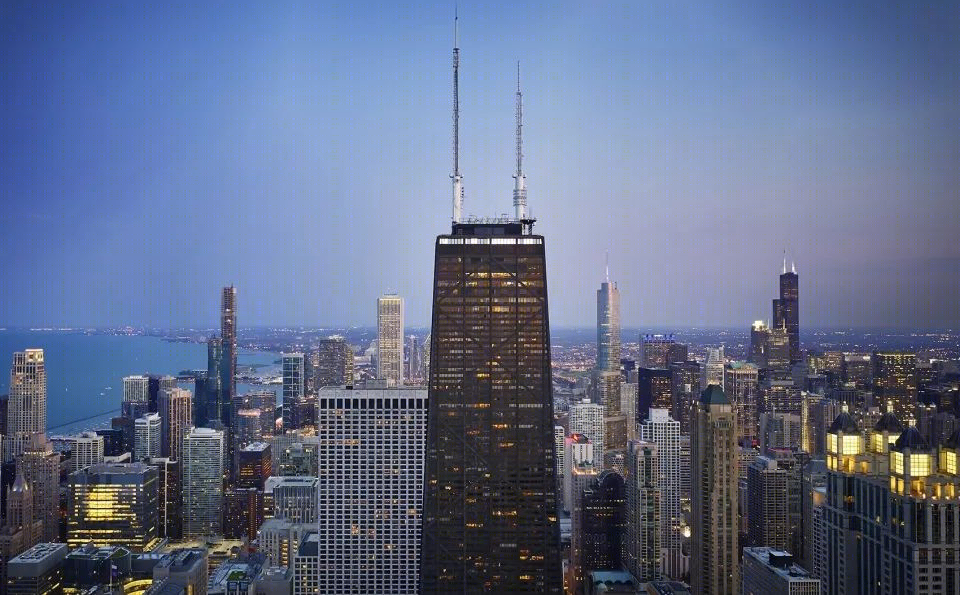

▼项目鸟瞰 © SOM

被当地人称为“大约翰”的约翰•汉考克中心位于北密歇根大街的繁华区域，这里聚集着高档的公寓、商店、办公楼、酒店、餐厅和艺术馆。为了秉承这种综合性，起初的设计理念是建造一座70层的公寓大厦和一座45层的办公楼。但是，两座大厦将会占据大部分场地，同时影响彼此的私密性和采光情况。另外，低层公寓将受到来自街道的噪音危害。因此，设计师决定只建造单座大厦，较低楼层用作办公而较高楼层用作公寓。

▼位于北密歇根大街的繁华区域© SOM

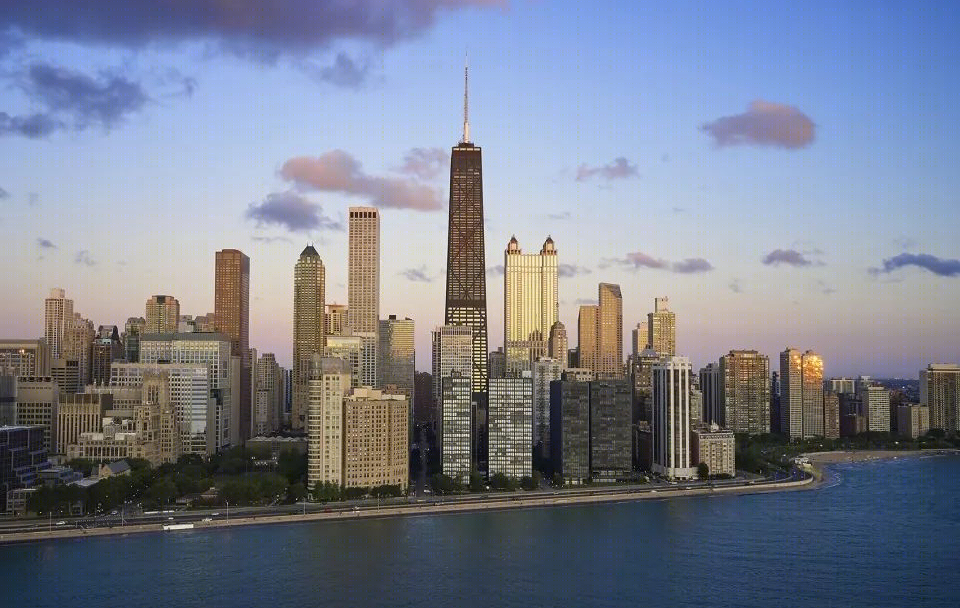

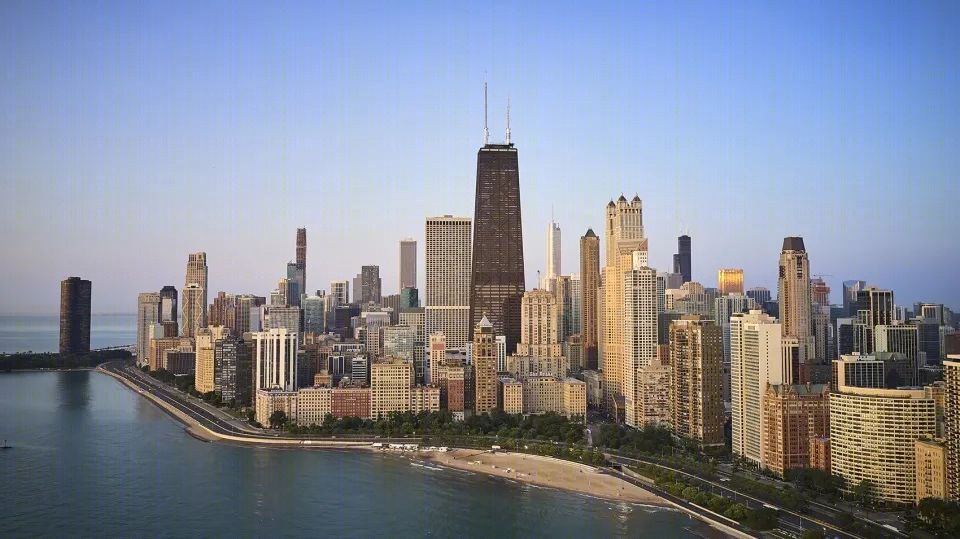

▼沿湖立面 © SOM

大楼的渐收楼身设计是为了符合从下往上逐渐缩小的楼层空间需求——底部是入口和商业区，中部是小型公寓，顶部则是大型公寓（顶部对配有人工照明的辅助房间的需求较小，因此不需要太多空间）。

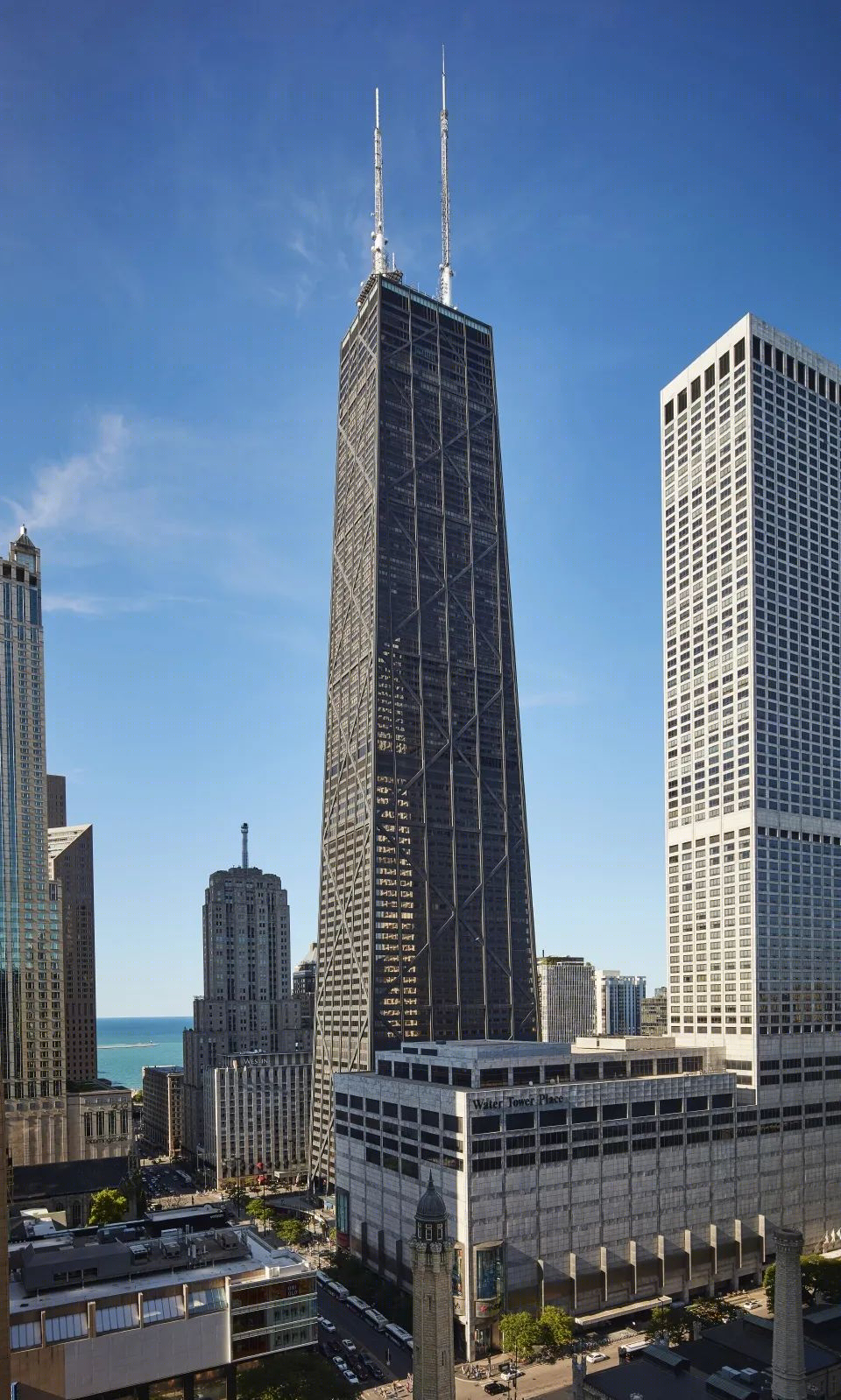

▼楼身渐收 © SOM

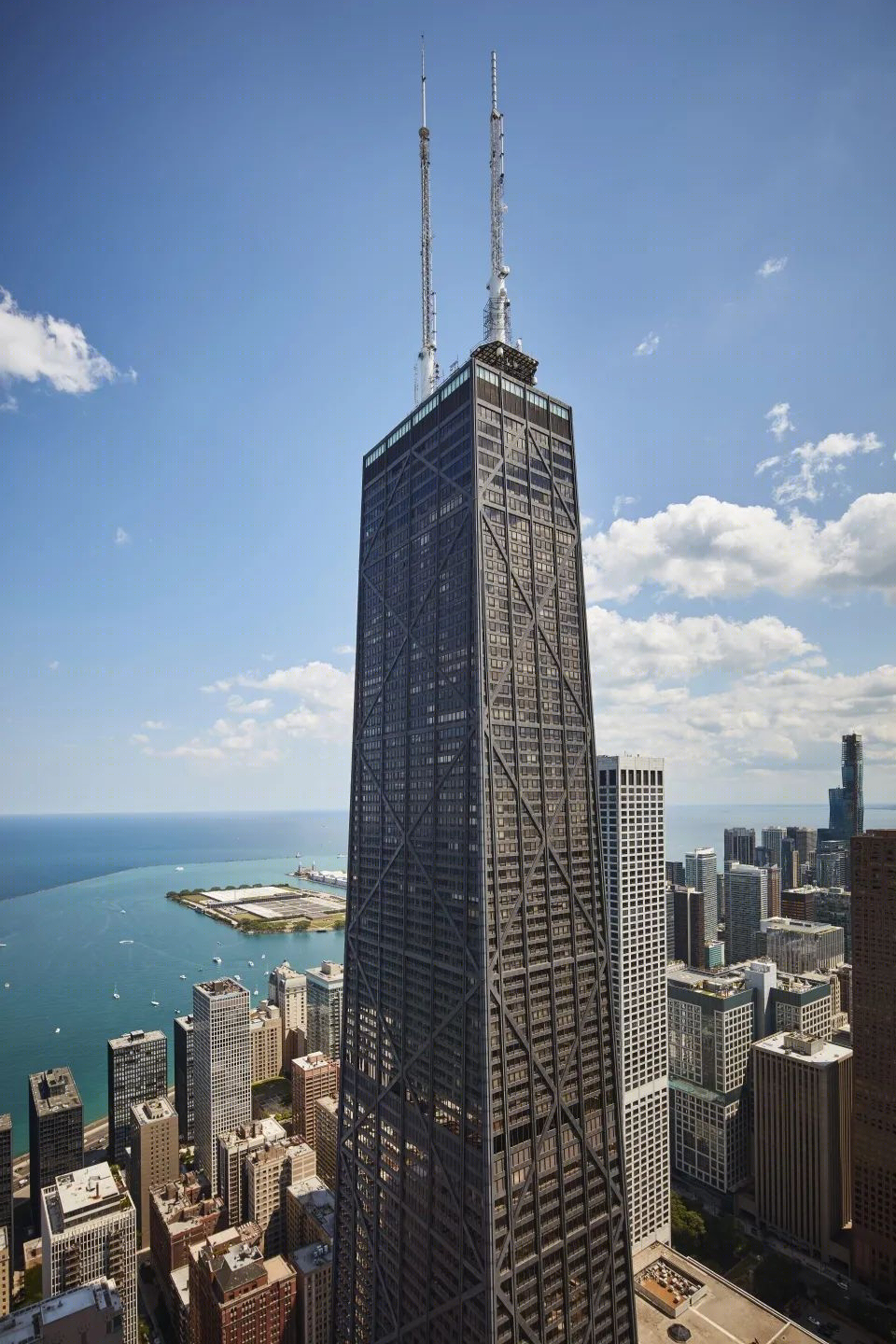

▼中上部为公寓 © SOM

外部钢框架构成了一个筒体，而对角分布的钢材与角柱所汇合处的结构楼层以及对角分布的钢材自身一起为大楼提供了必要的刚度。为了满足功能性组织结构，风压造成的应力最大的地方，筒体的横截面也最大。大厦的钢材消耗约为每平方米楼层面积150公斤（每平方英尺30磅），不超过传统50层大厦的消耗量。

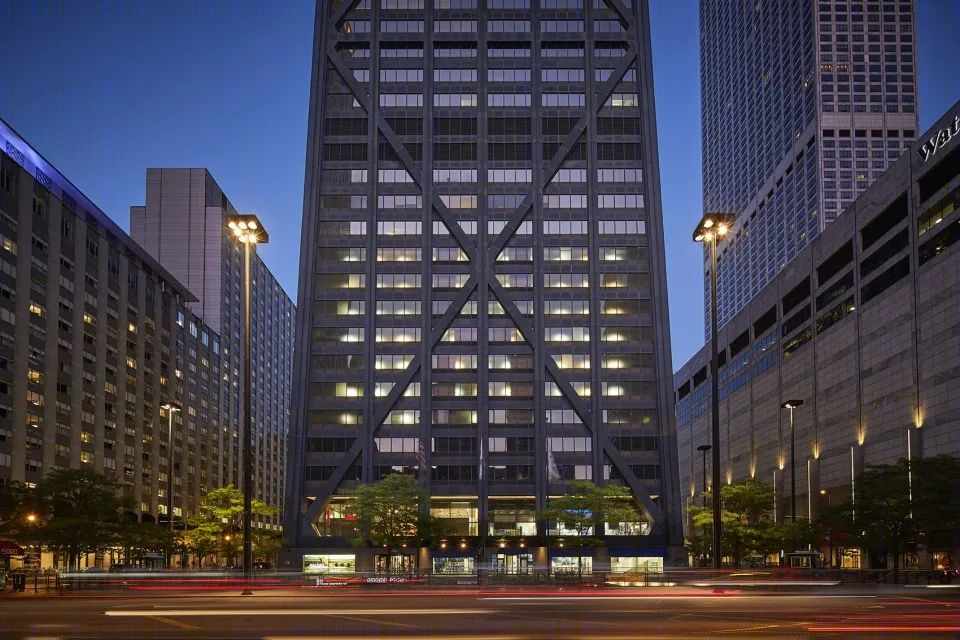

▼钢框架，对角分布的钢材与角柱交汇 © SOM

▼细节 © SOM

北密歇根大街875号——结构工程

北密歇根大街875号的100层大厦（原约翰•汉考克中心）是建筑师与结构工程师具有历史意义的协作成果，首次采用了专为这座建筑开发的对角化外筒结构体系。在新结构系统的帮助下，将原来规划的两座独立大厦建成一座经济高效的综合功能结构，从而可以在原址上提供更多开放空间。26万平方米（280万平方英尺）的总建筑面积包括停车、商业、办公室和住宅功能空间。大厦的收分形状使得楼板尺寸各异，可容纳不同的功能空间，进而使得多样化功能布局成为可能。

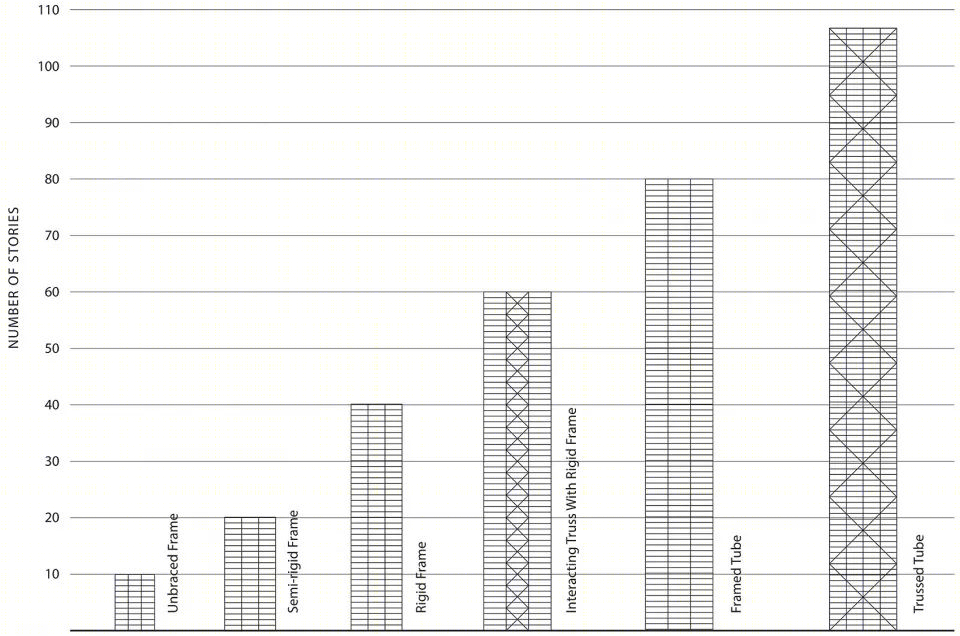

▼框架示意 © SOM

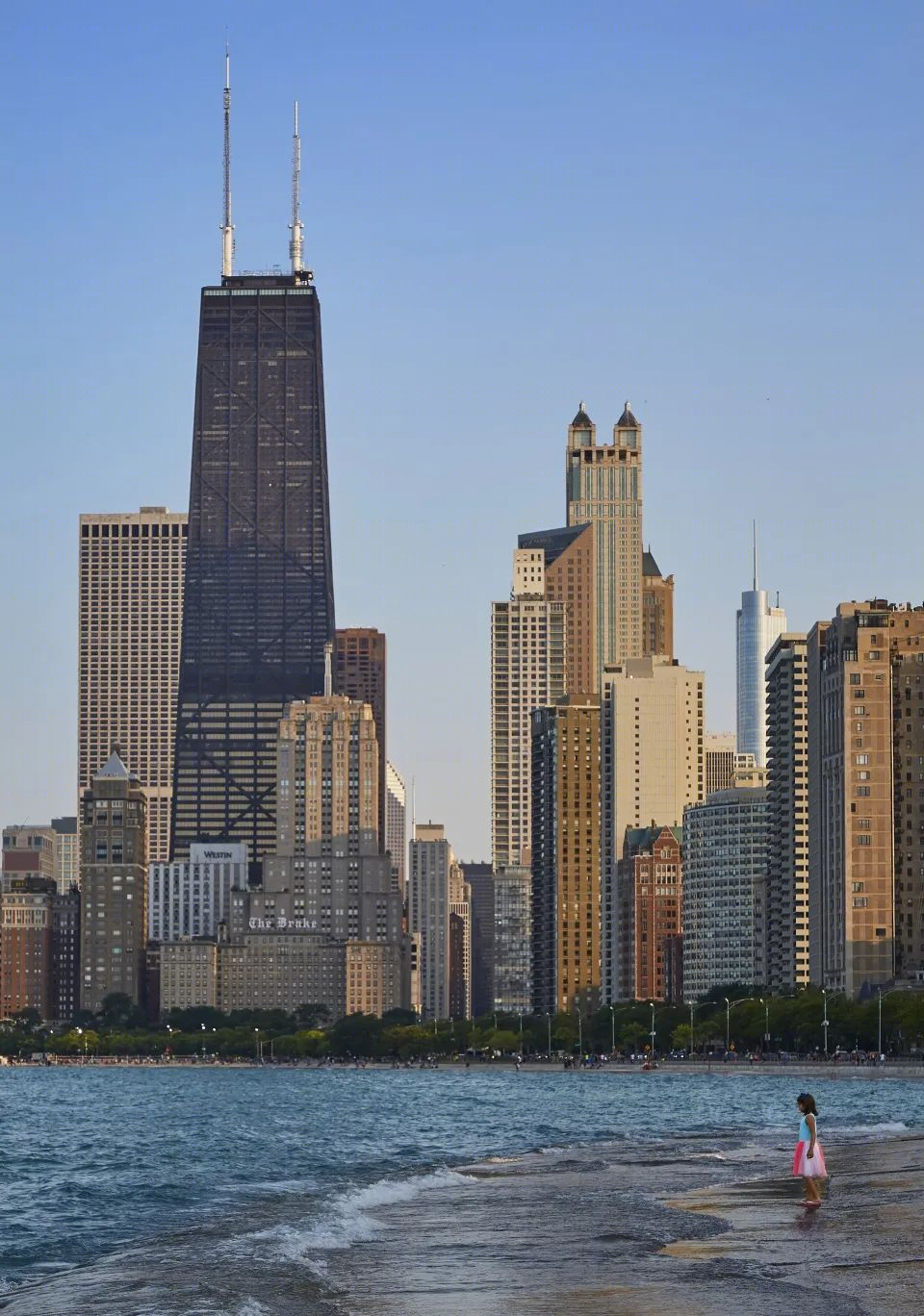

▼项目远观 © SOM

▼对角化外筒结构体系© SOM

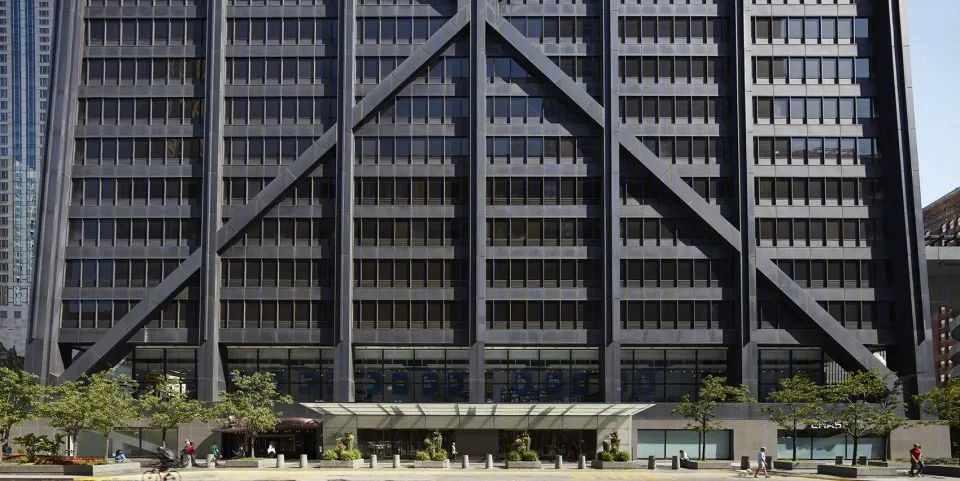

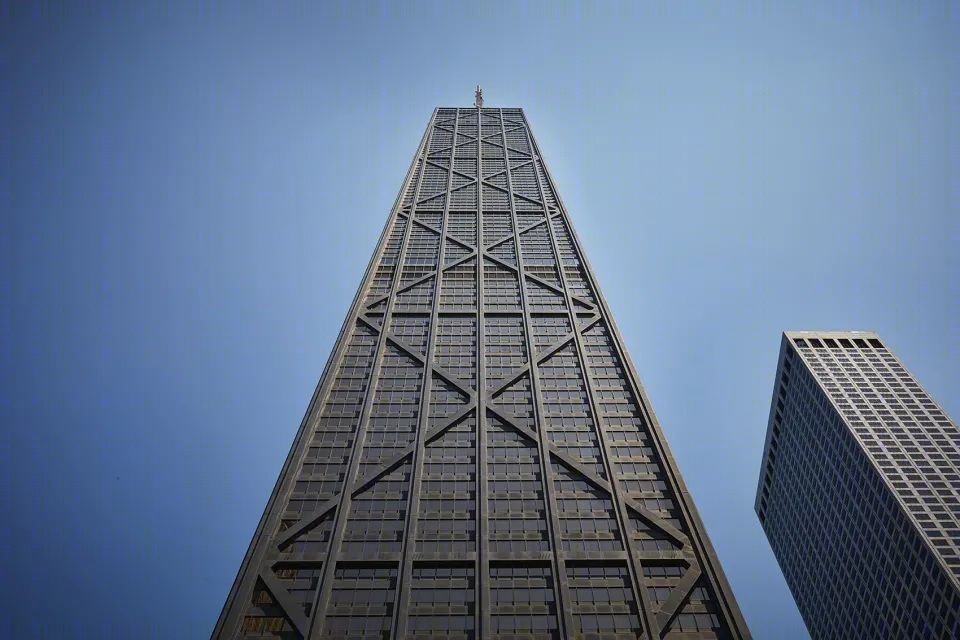

▼立柱、对角线和拉杆清晰地融入建筑表达中 © SOM

对角化外筒系统是从框架筒系统演化而来，有利于拓宽立柱间距，进而实现钢制结构所特有的大型窗户。外框架充当承重墙，重力荷载在各立柱上均匀分布，侧向荷载使向风和背风立柱均匀受力。交叉斜撑通常高20层。辅助层间墙系统填入斜撑面板。立柱、对角线和拉杆清晰地融入建筑表达中，即便是在竣工几十年后，仍将为人所铭记和看重。

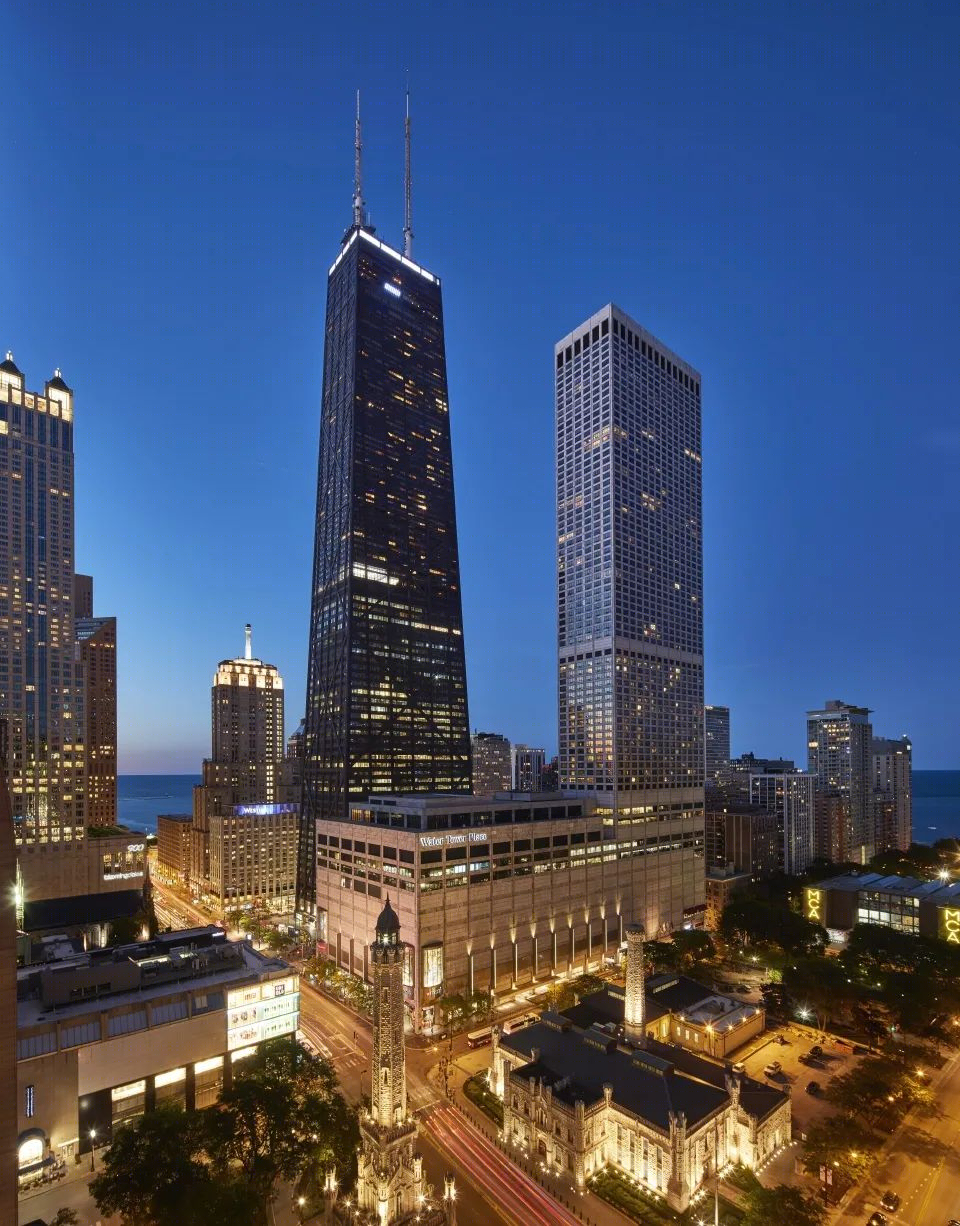

▼夜景鸟瞰 © SOM

项目概况

地点：伊利诺伊州芝加哥市

项目完工时间：1970

用地面积：104,000平方英尺

项目面积：2,800,000平方英尺

楼层数：100

建筑高度：1,127英尺

类型：商业+办公、综合功能、住宅

服务：结构 + 土木工程、高层建筑

奖项

2015

50年内50大杰出建筑

伊利诺伊州结构工程师学会

1971

卓越建筑奖

美国钢结构学会
