先锋厦地水田书店位于福建屏南厦地古村村落北侧，被一片水田环绕。

建筑的前身是一座荒废已久的当地民居，在建筑师到来时仅保留着三面完整的夯土老墙和残破的院墙。

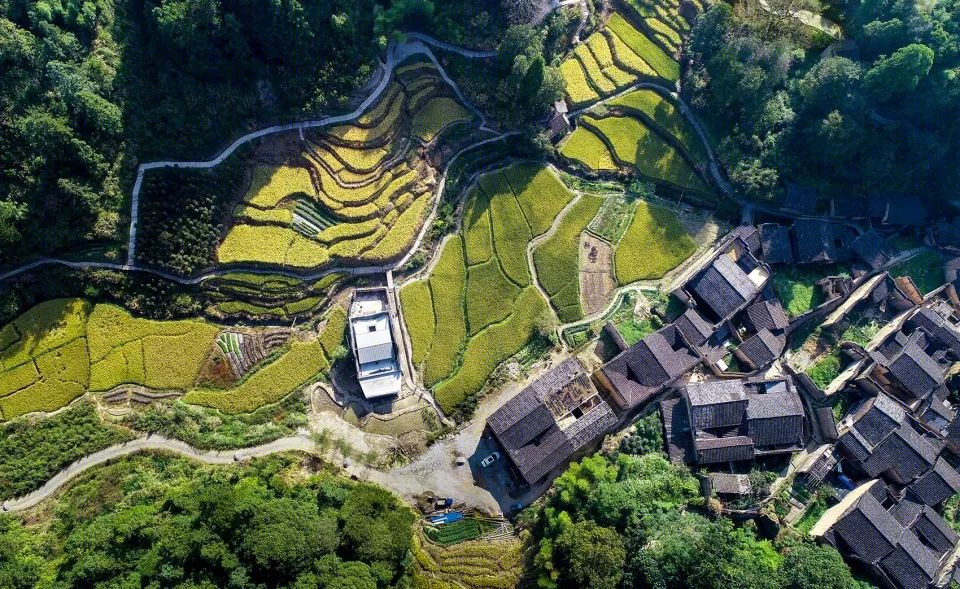

▼鸟瞰 ©卓育兴

▼总平面图 ©TAO

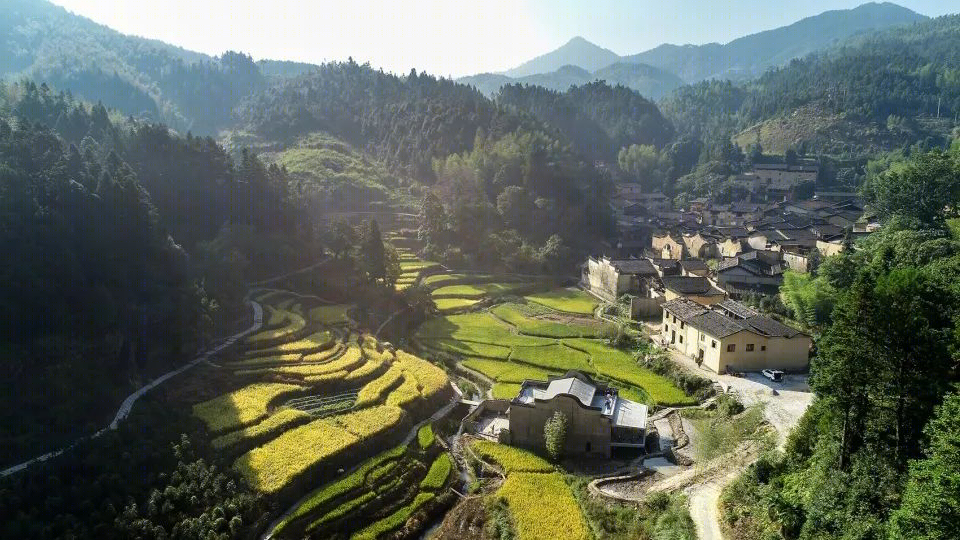

▼鸟瞰 ©卓育兴

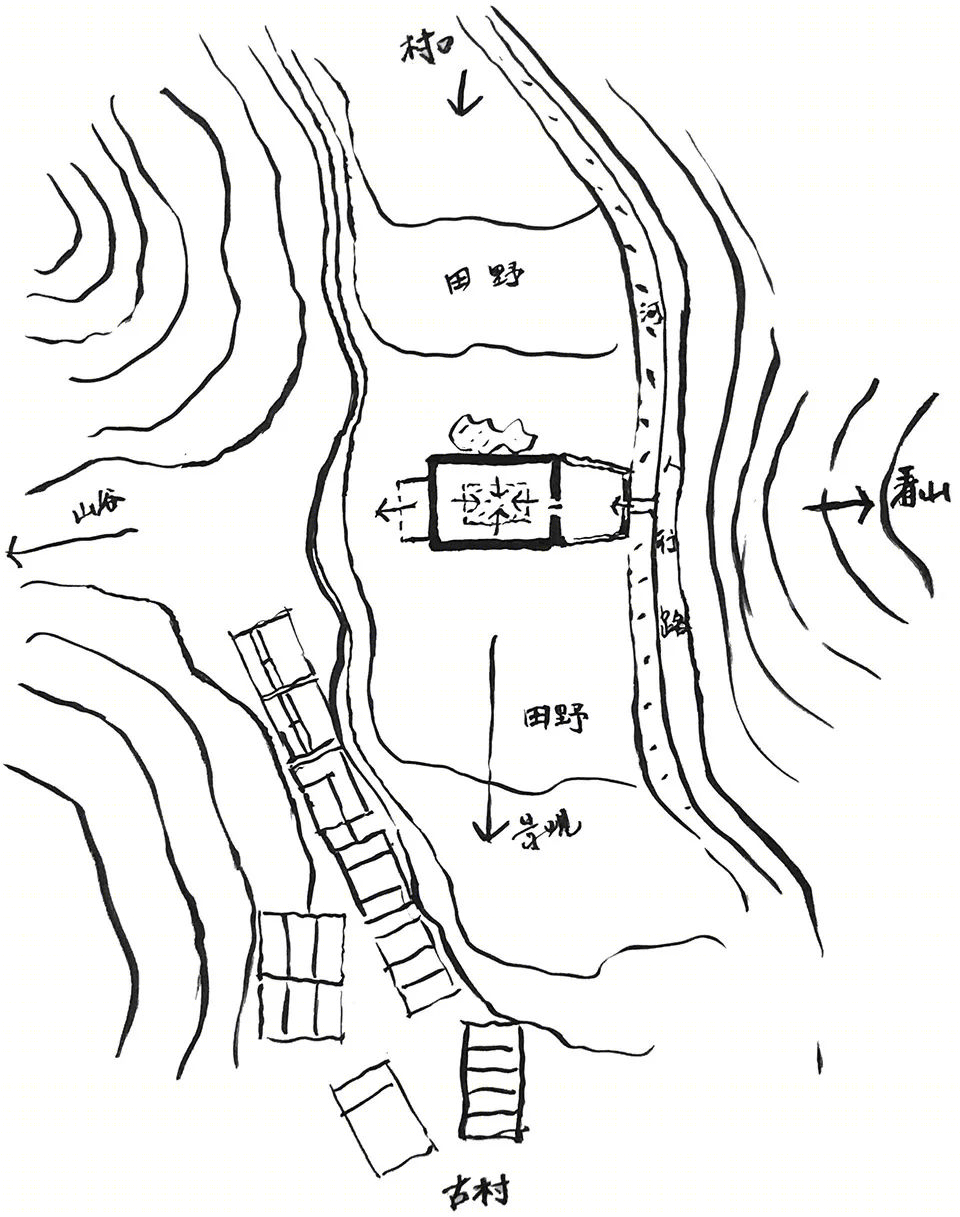

▼场地分析草图 ©华黎

基于对场地历史以及村落整体景观的尊重，新建部分基本隐匿于老墙之内，从外面看似乎什么也没有发生。

残存的老墙被视为容器，包裹了混凝土和钢结构建造的新建筑，形成当代与传统的对话。

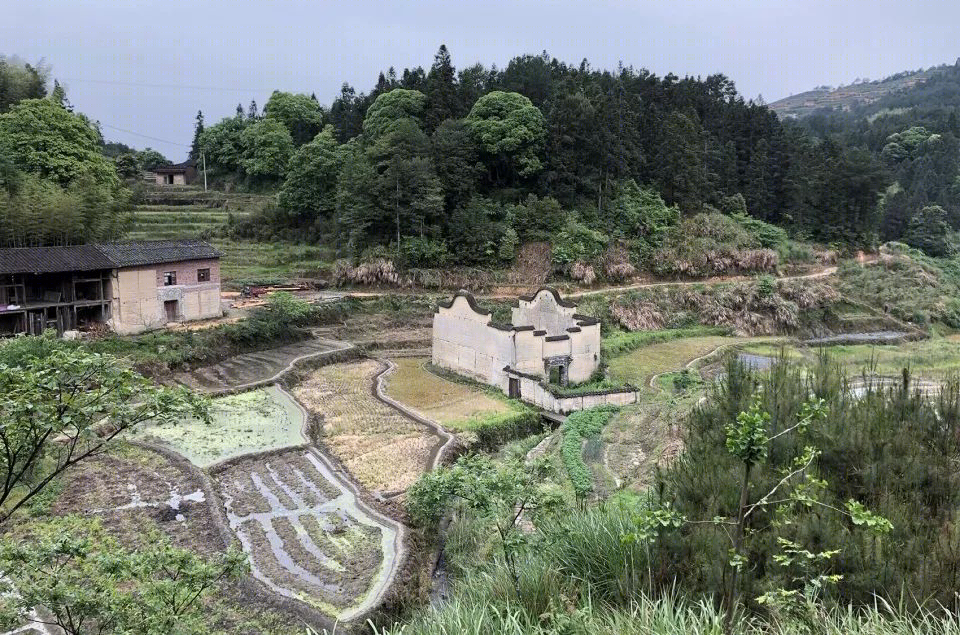

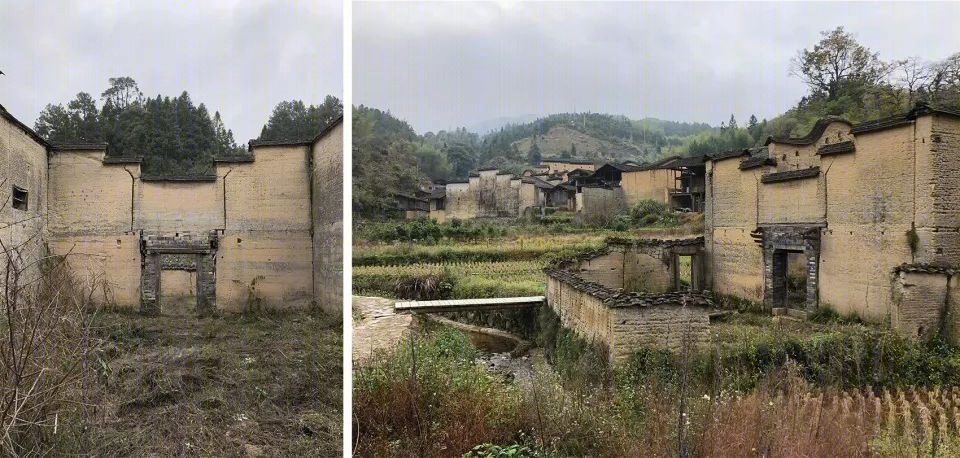

▼场地原貌 ©TAO

▼夯土墙建筑原貌 ©TAO

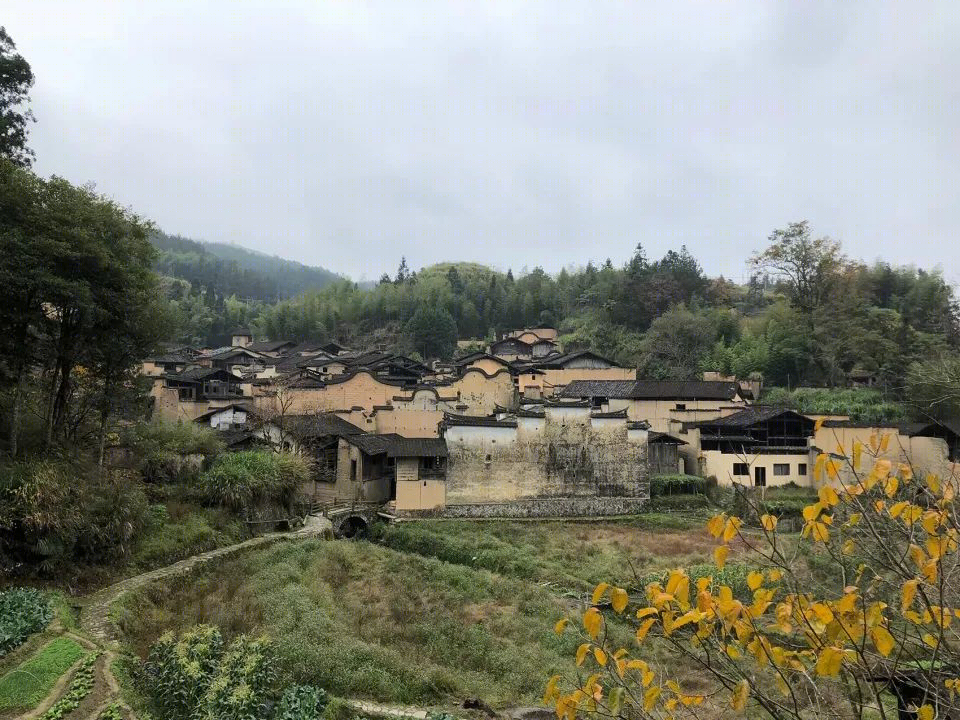

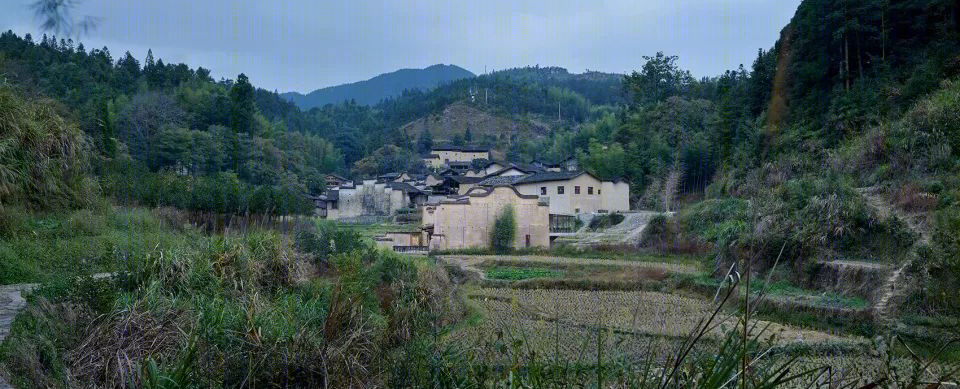

▼村落 ©TAO

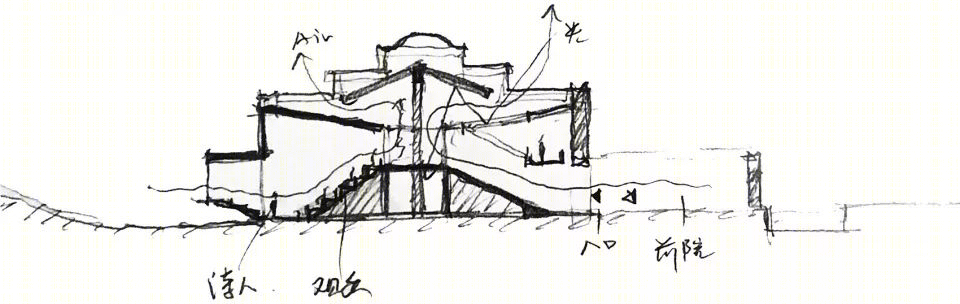

▼剖面草图 ©华黎

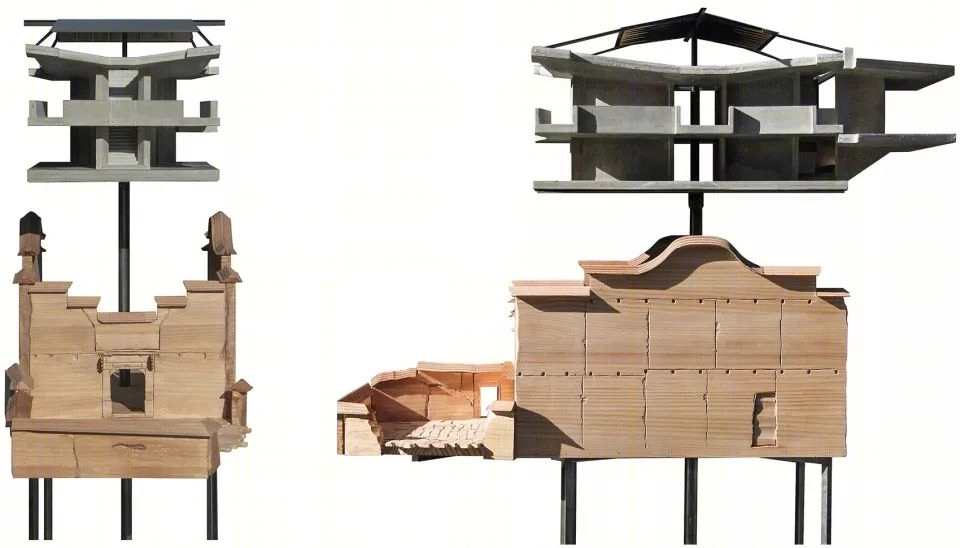

▼建筑模型 ©TAO

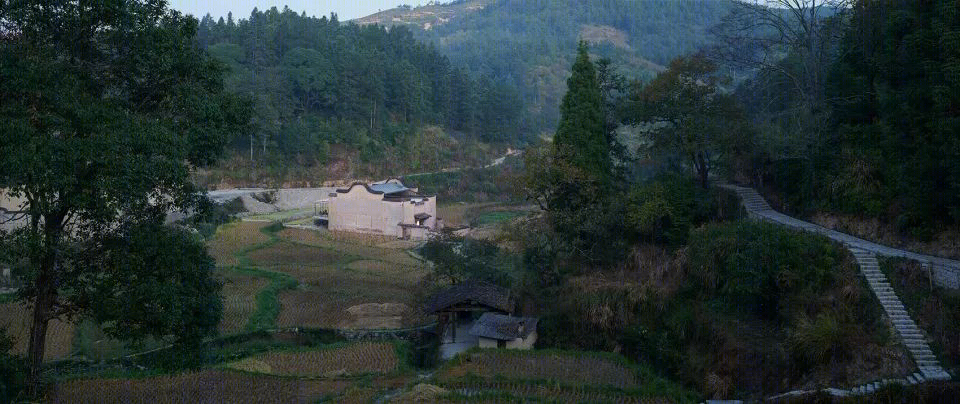

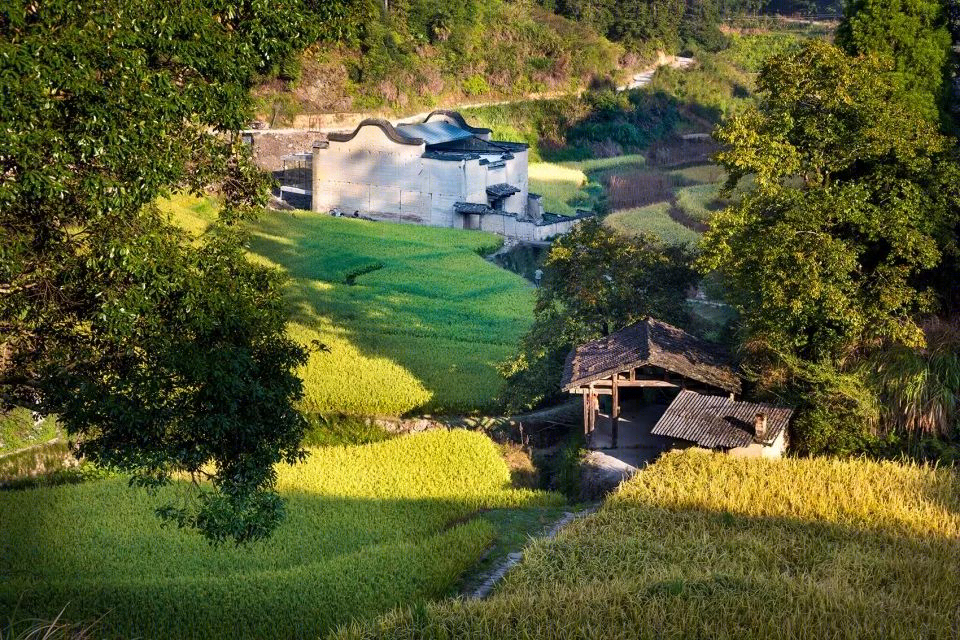

▼书店远景 ©陈颢

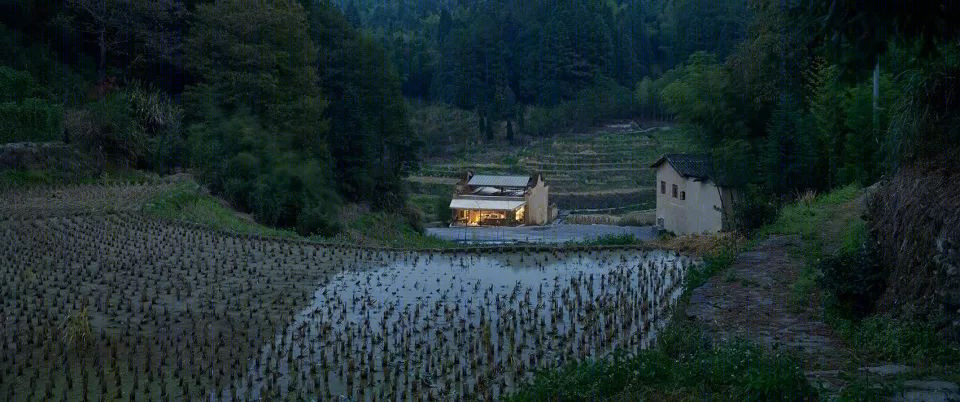

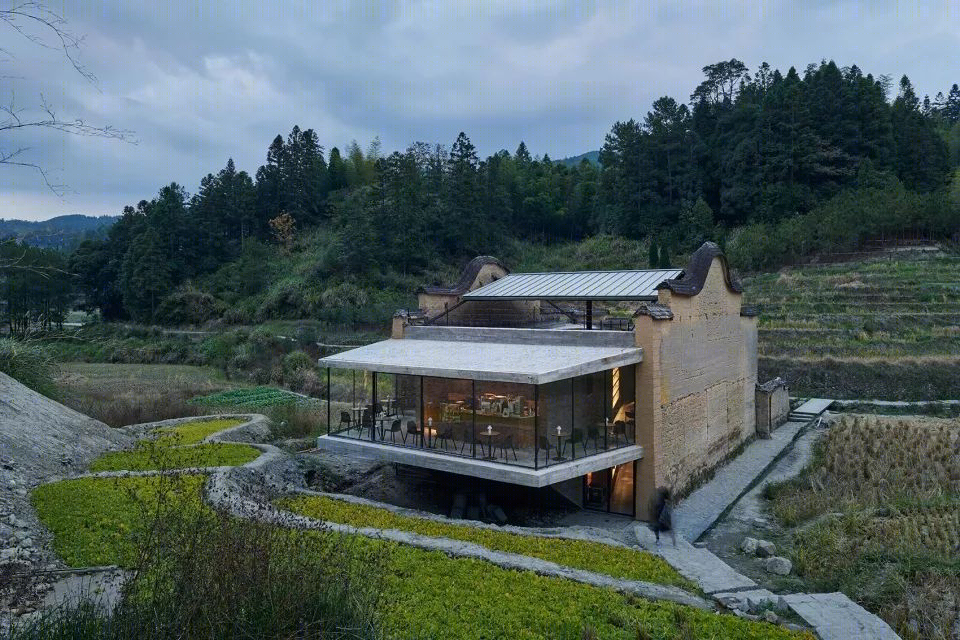

▼水田中的书店 ©陈颢

▼书店全景 ©陈颢

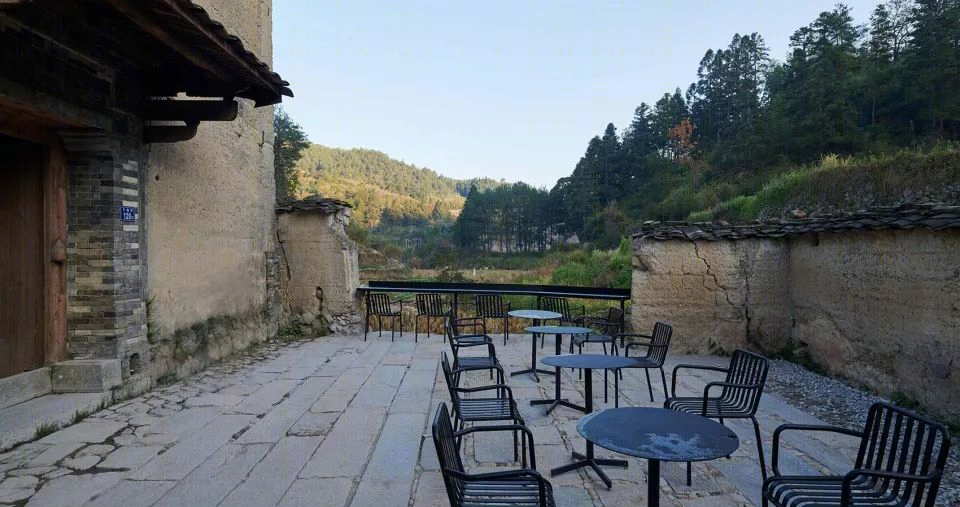

▼入口庭院 ©陈颢

在内部，两面折线形的混凝土墙成为新的结构主体，两层楼板由此向两翼悬挑展开，在角部与夯土墙衔接，给予老墙结构稳定，边缘处则与老墙脱开让光从天窗进入内部。

土墙与混凝土墙之间形成封闭内向的书店陈列空间，两面混凝土墙之间界定了建筑内部尺度最大的空间——小剧场，成为在狭小空间之后意外发现的惊喜。

最西端的悬挑体量成为从老墙的包裹中唯一的溢出部分，这里形成三面向外的咖啡厅空间，在此感受村落和水田的风景。

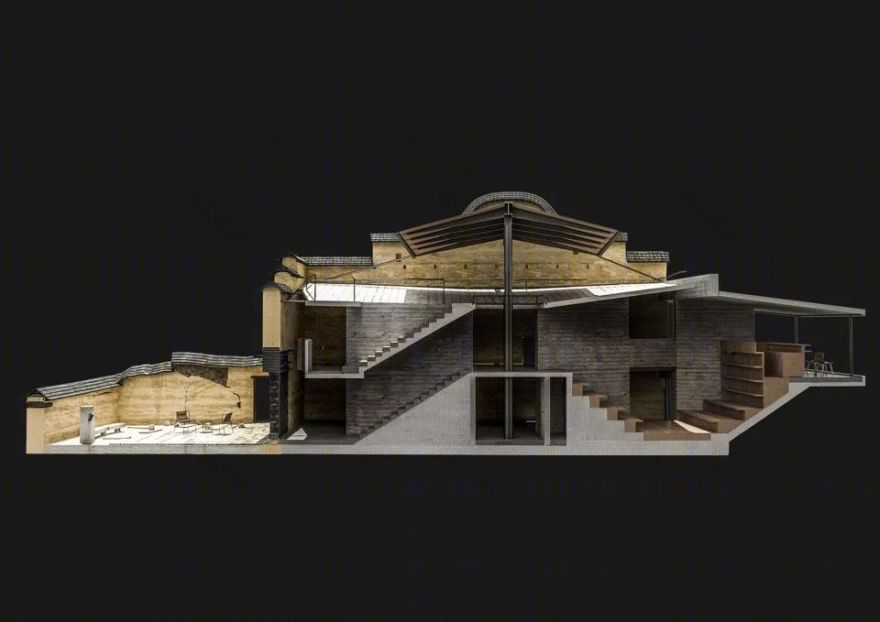

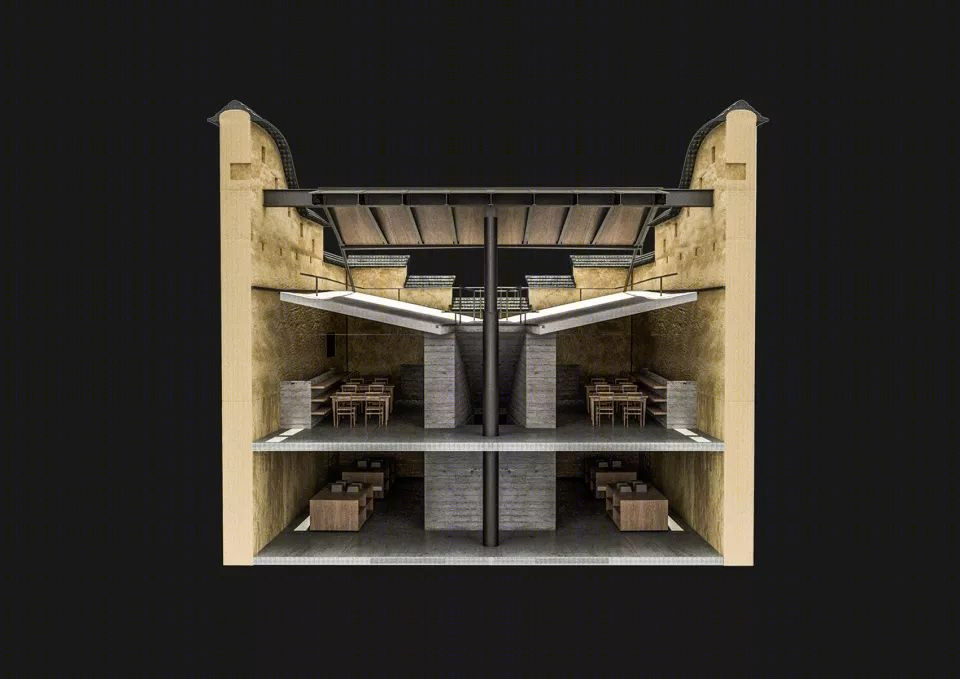

▼长剖面模型 ©TAO

▼短剖面模型 ©TAO

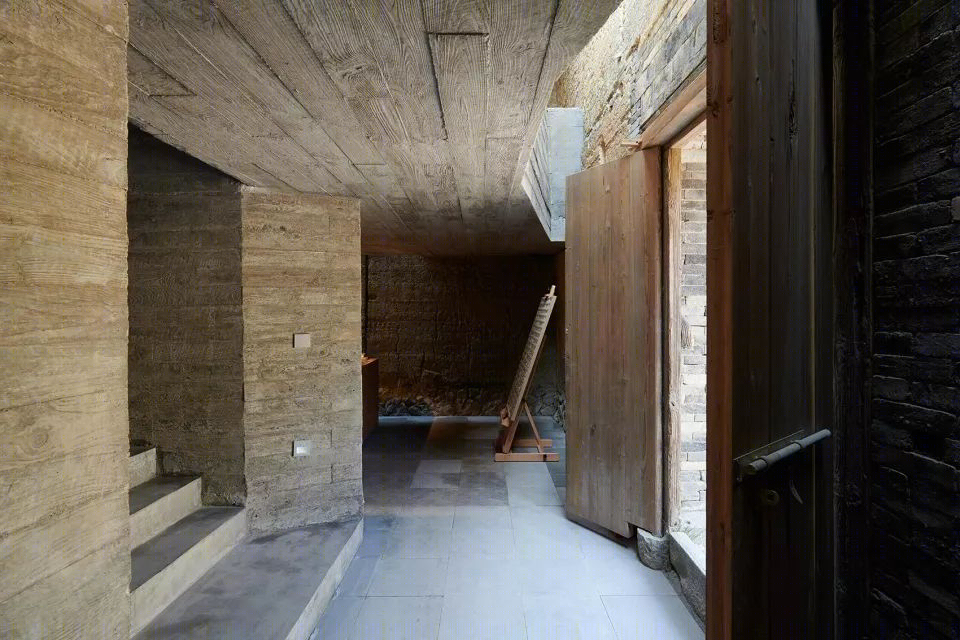

▼入口处 ©陈颢

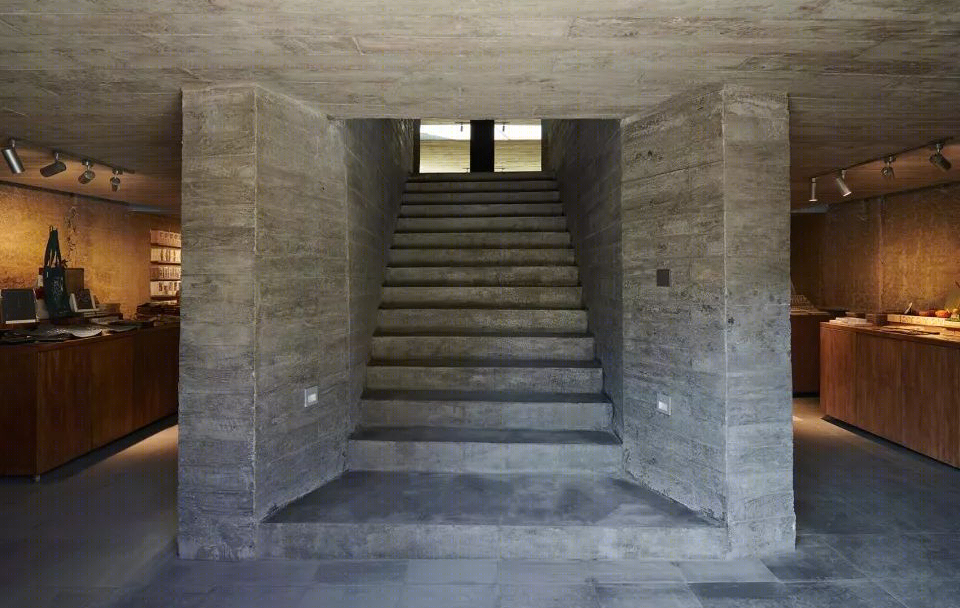

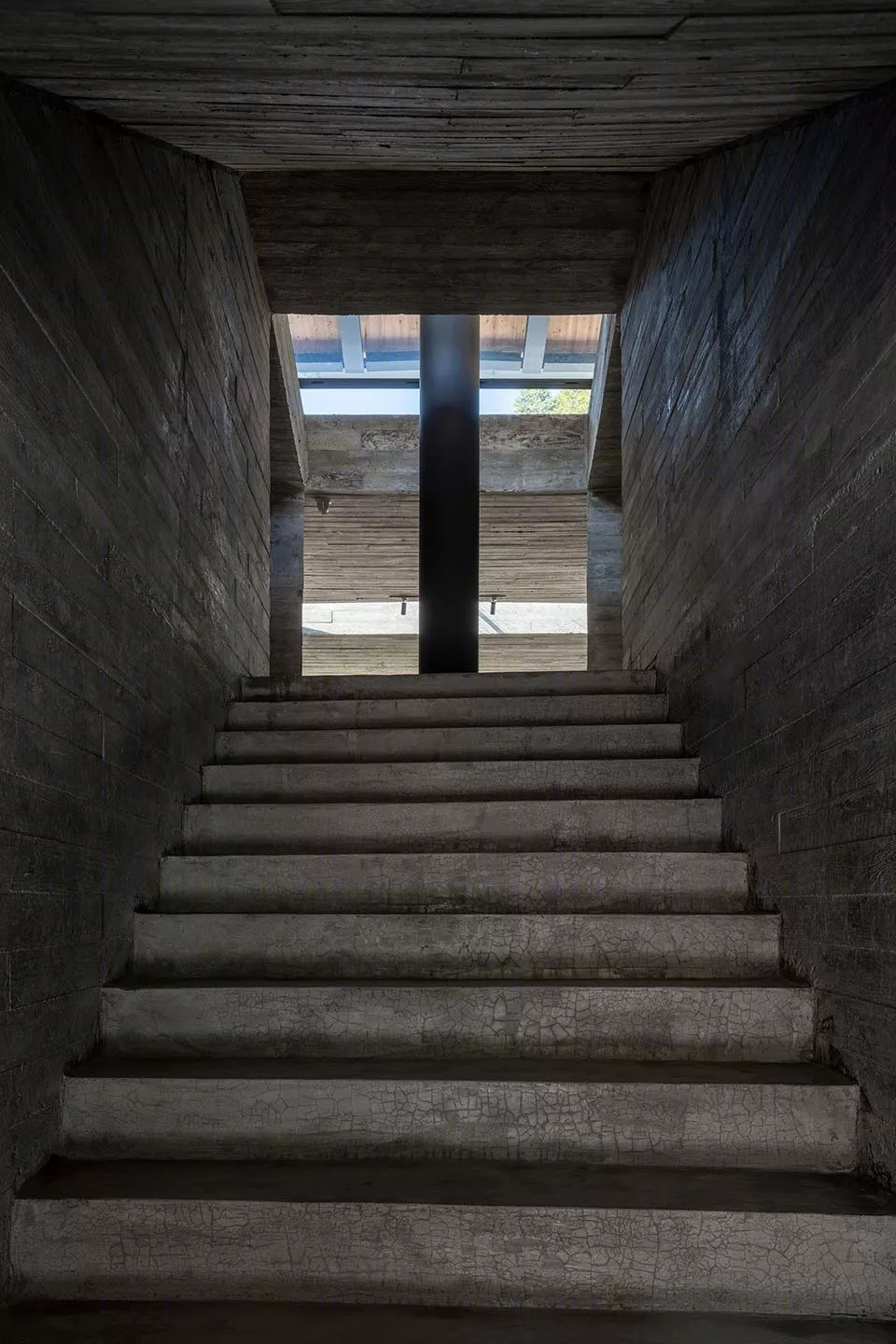

▼通向二层楼梯 ©陈颢

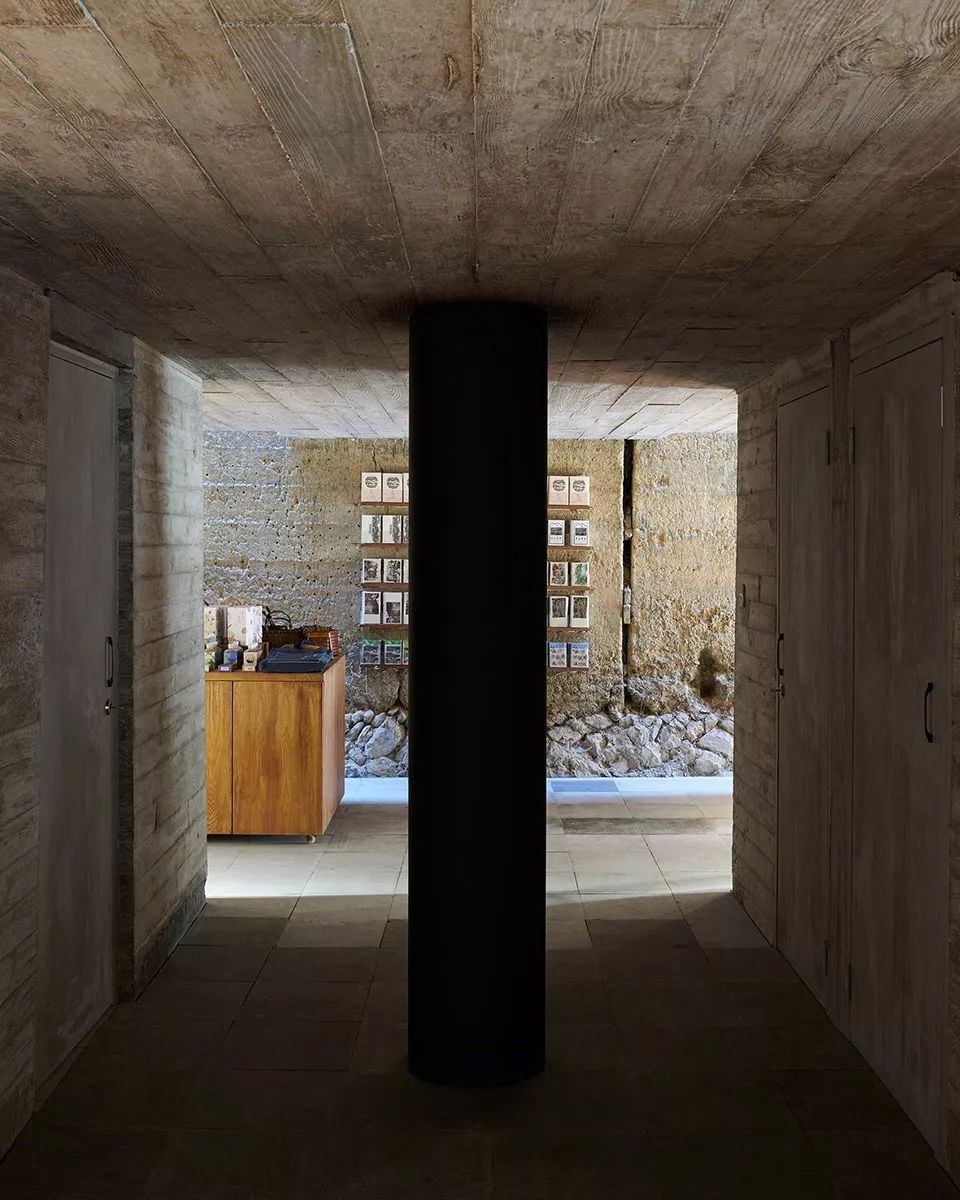

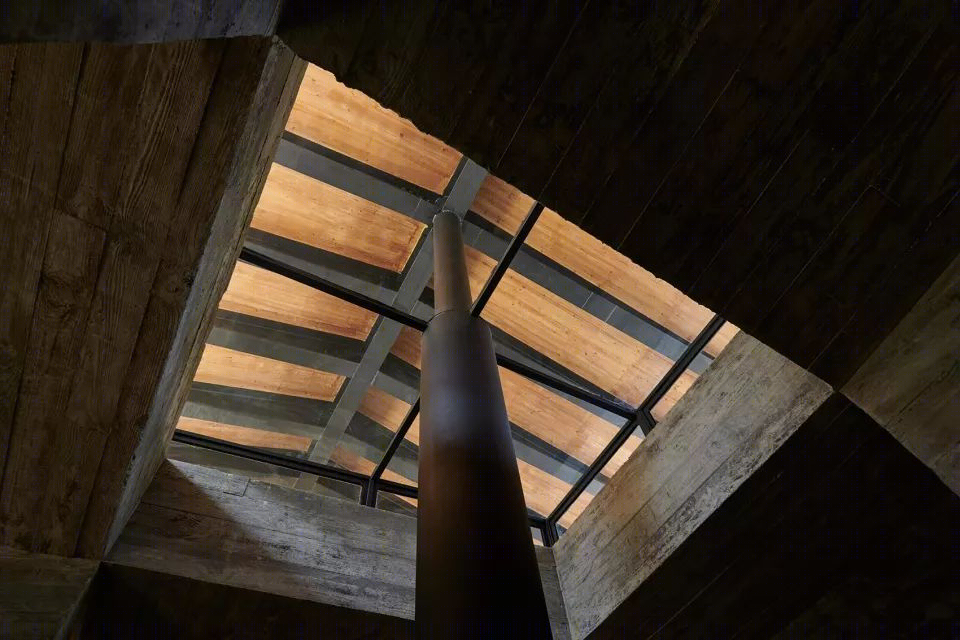

▼中心柱 ©陈颢

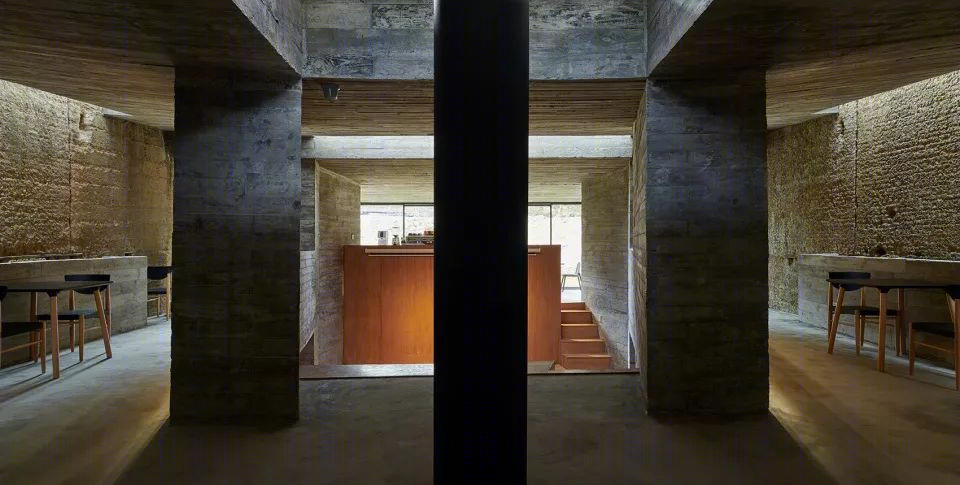

▼二层中心空间 ©陈颢

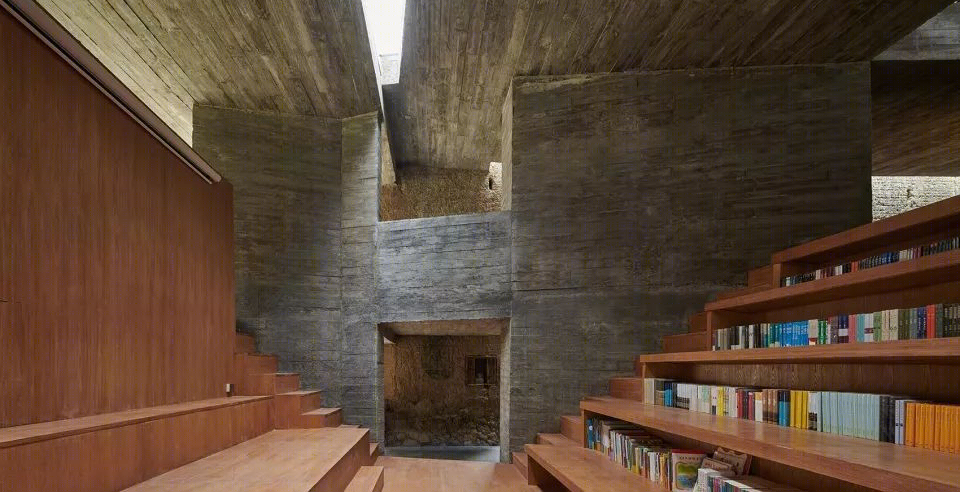

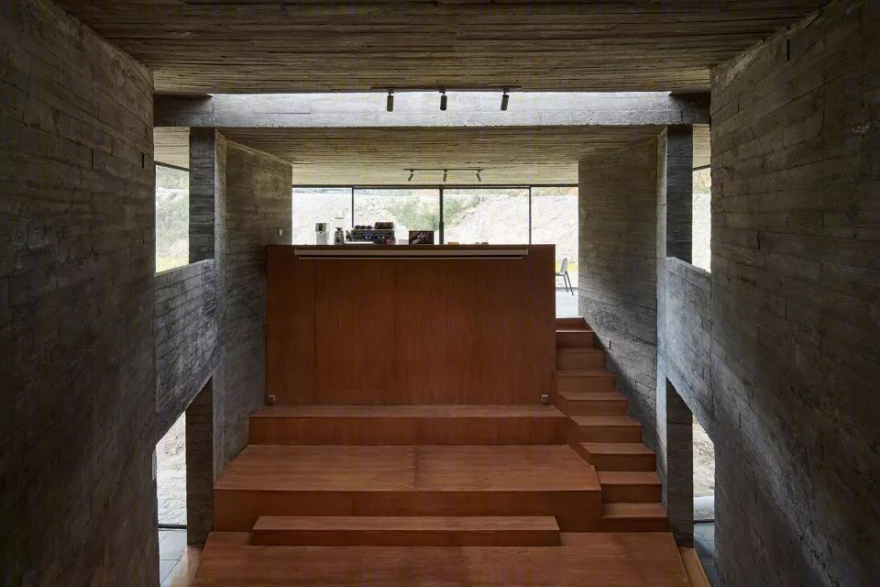

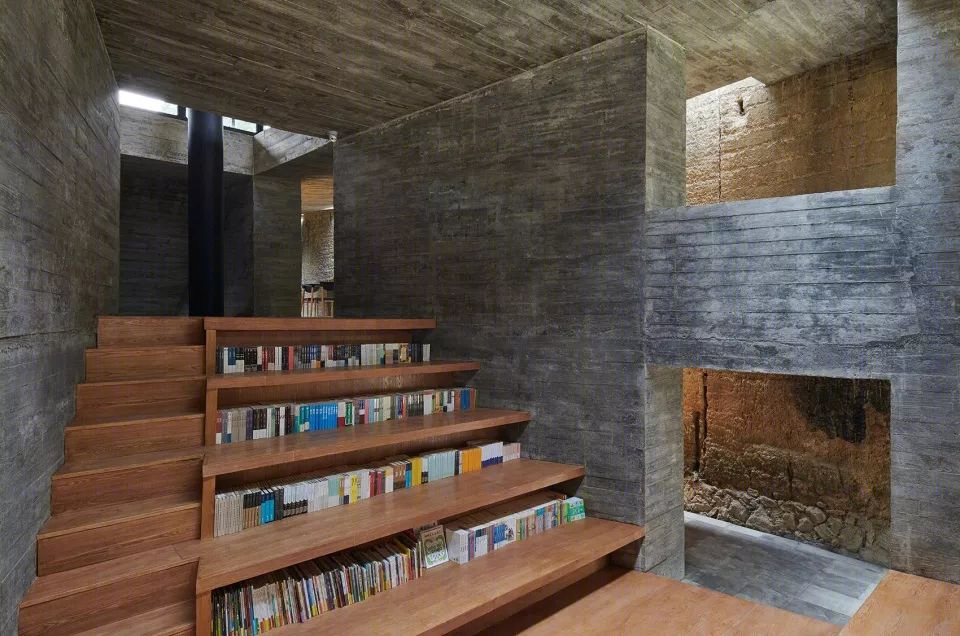

▼集会空间 ©陈颢

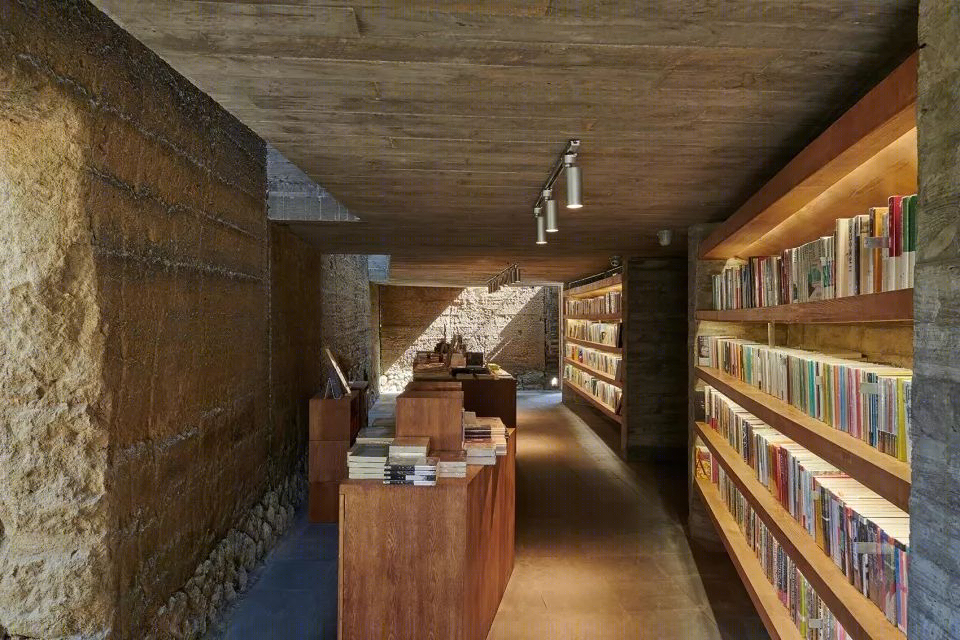

▼一层阅读区 ©陈颢

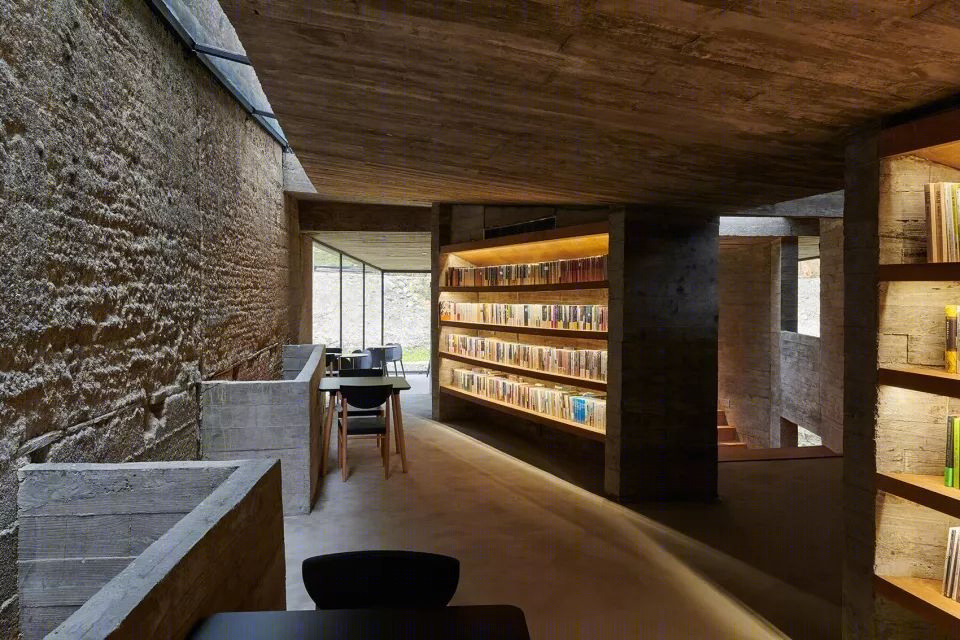

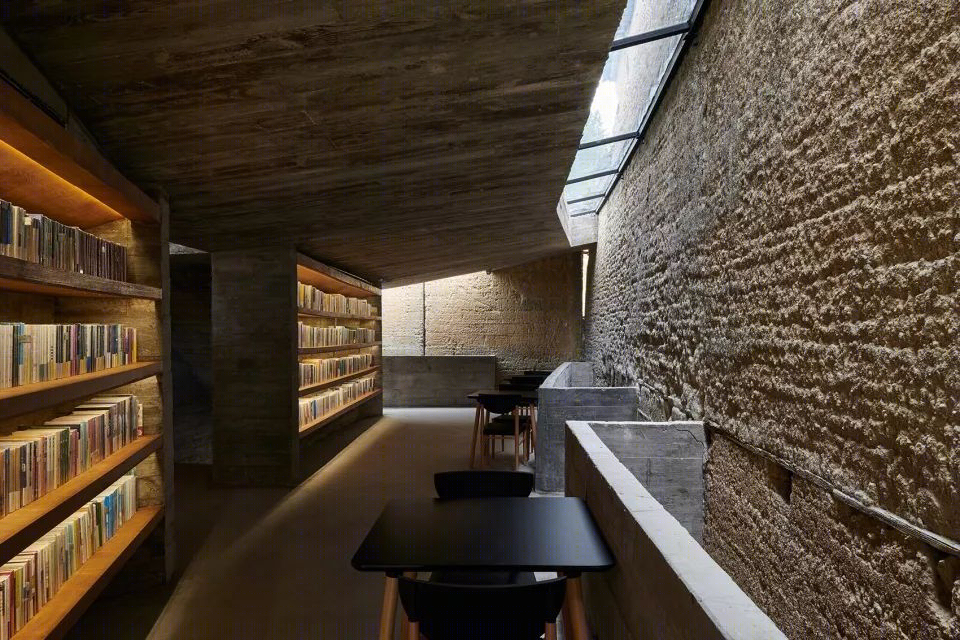

▼二层阅读区 ©陈颢

▼二层阅读区 ©陈颢

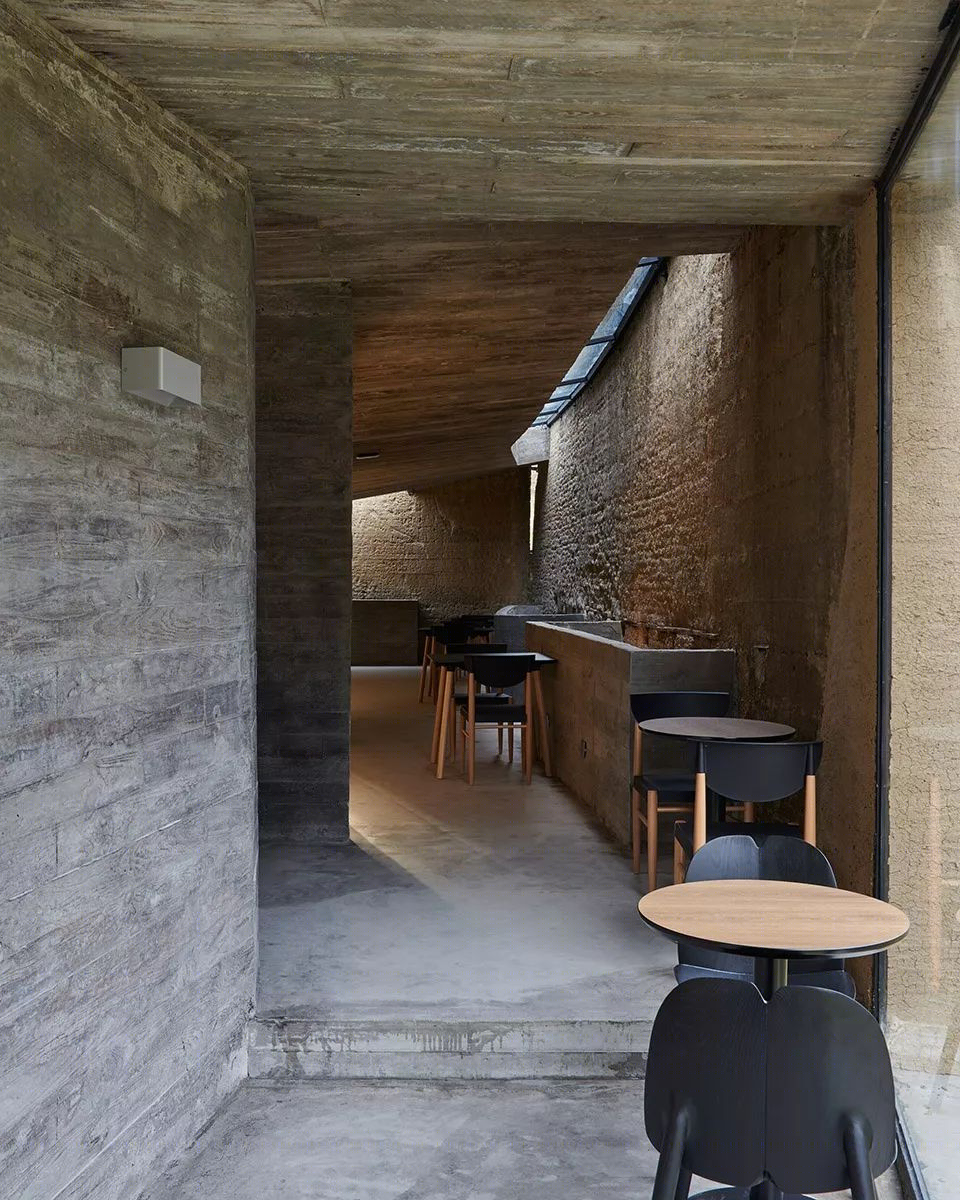

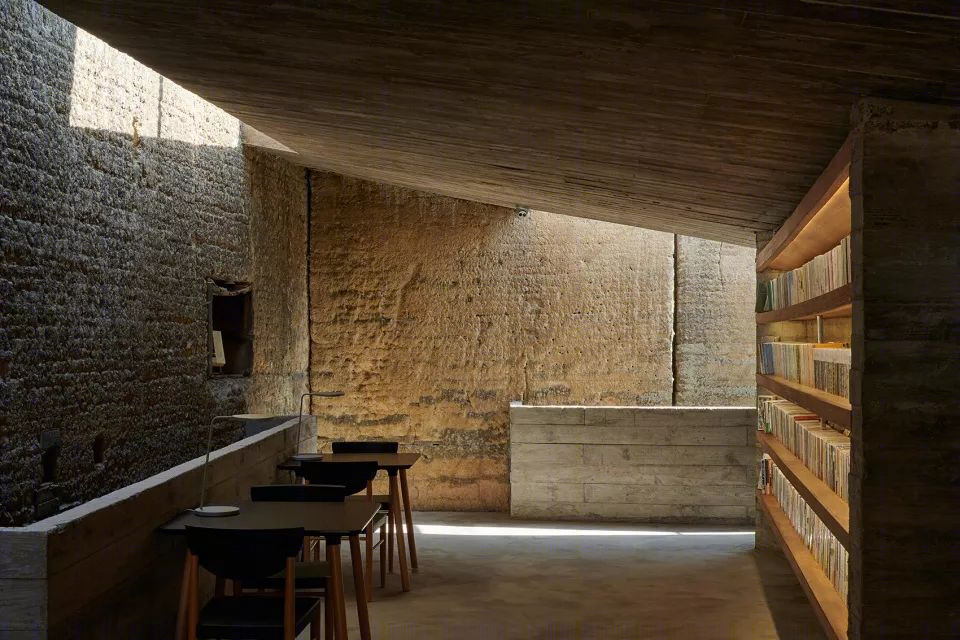

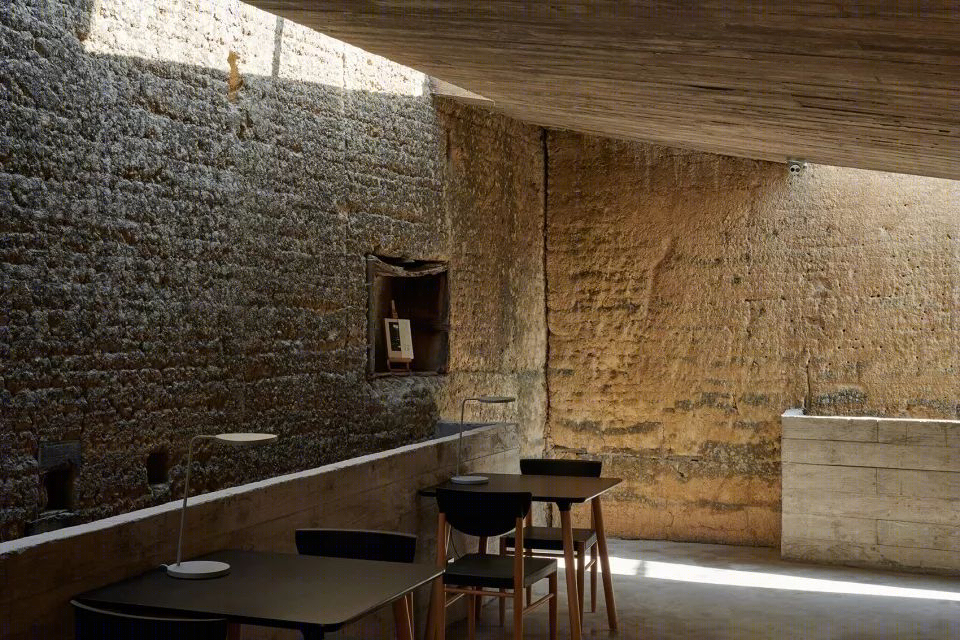

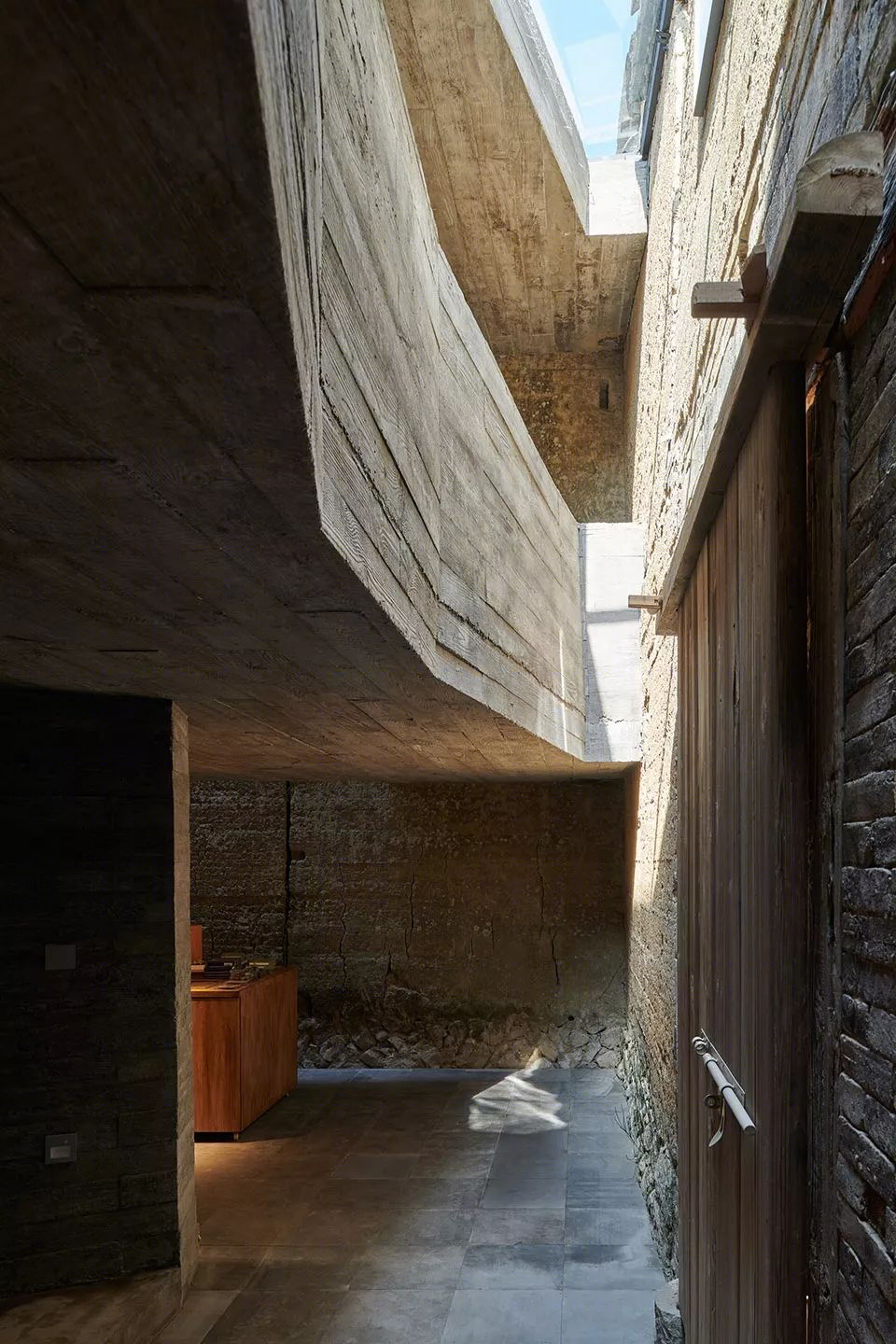

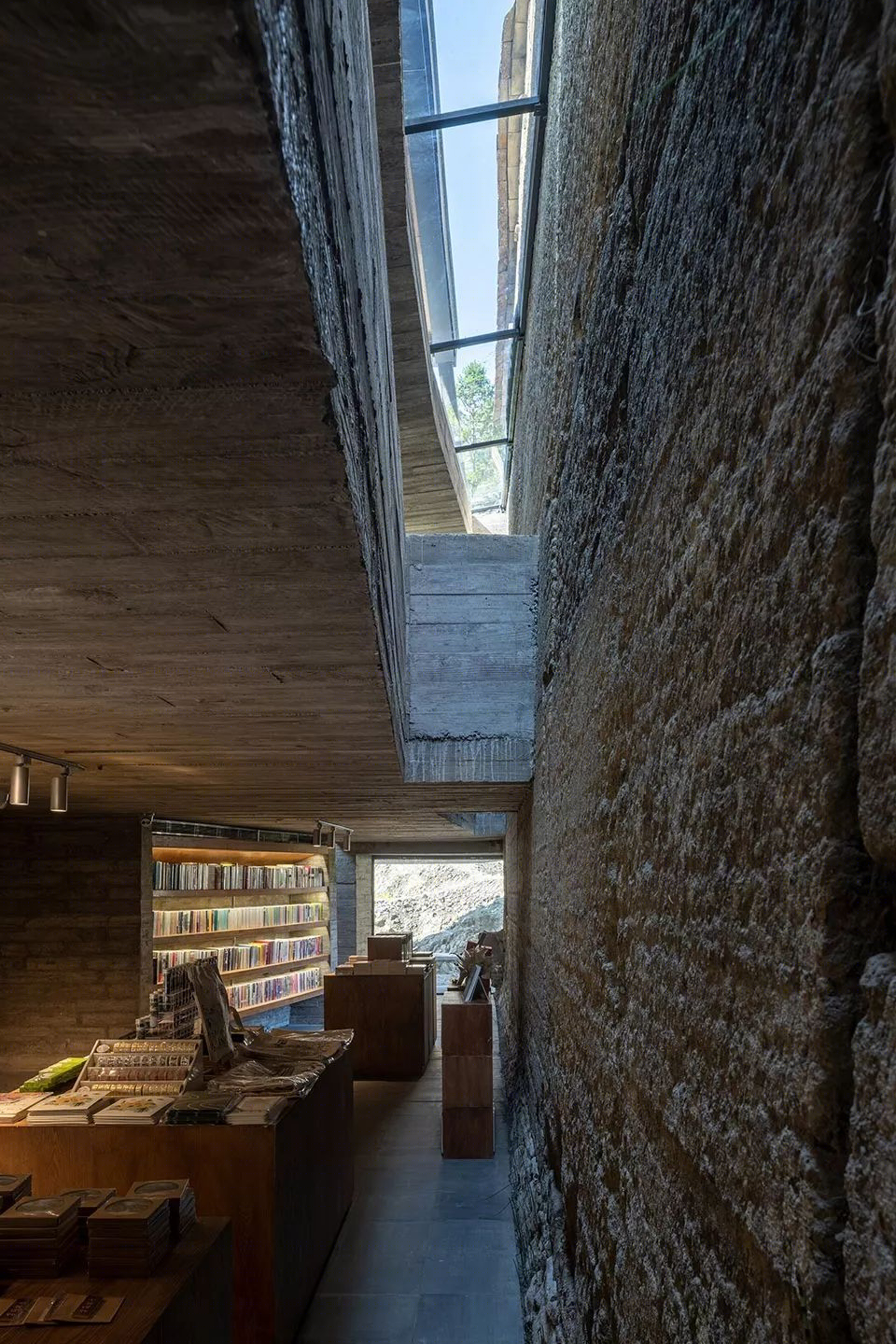

▼楼板与夯土墙之间的缝隙 ©陈颢

▼楼板与夯土墙之间的缝隙 ©陈颢

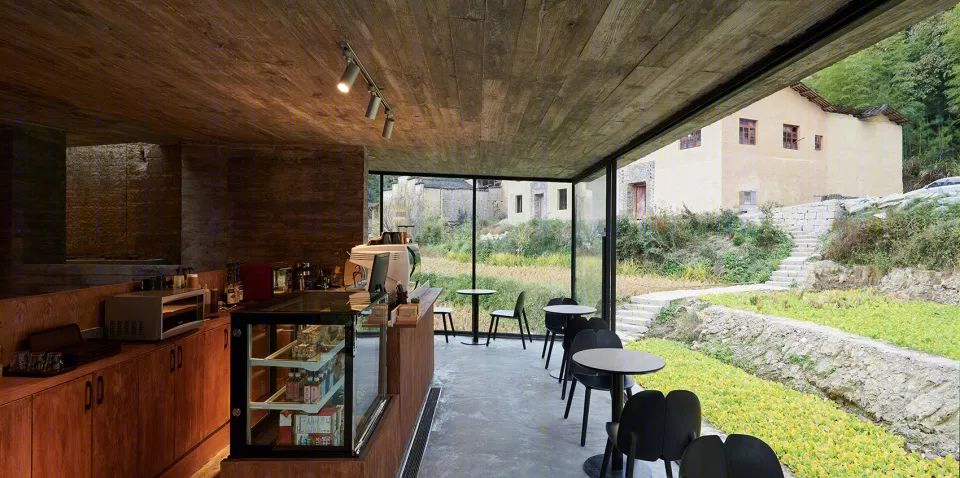

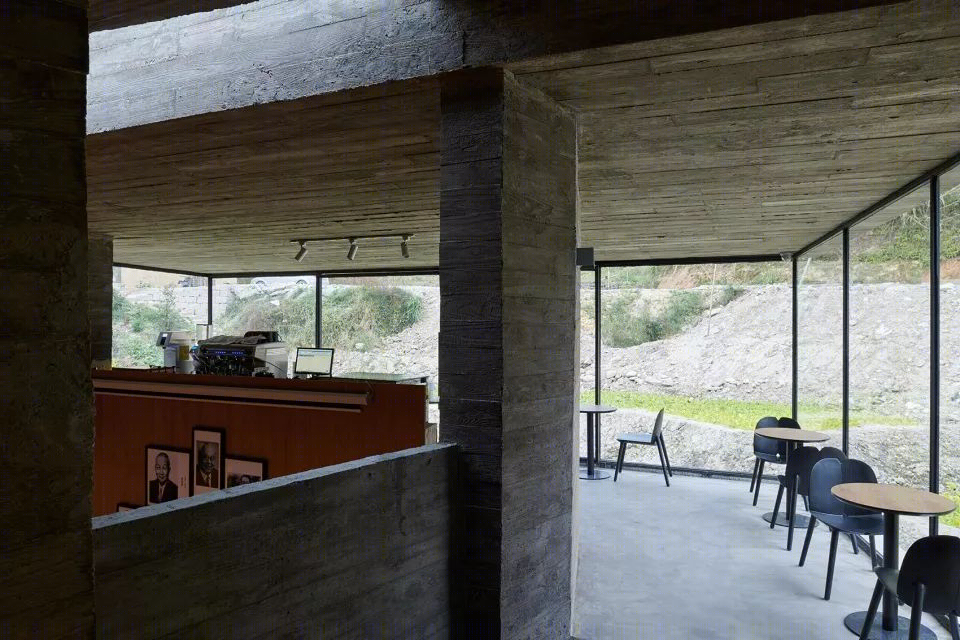

▼咖啡厅 ©陈颢

▼咖啡厅 ©陈颢

在建筑最中心，一根钢柱穿透混凝土结构并在其上支撑起一个伞型屋顶，其位置和形式暗示了已消失的老宅屋顶，伞下的遮蔽空间提供了阴凉和远眺的场所，犹如田野中升起的一个凉亭。

伞形屋面结构悬挑，荷载经主梁传递至唯一的钢柱，使重力汇集于房子的形心。

四角的槽钢将屋顶拉住以保持其侧向稳定，雨水通过槽钢流到向内倾斜的混凝土屋面再流回中心，变成另一种形式的四水归堂。

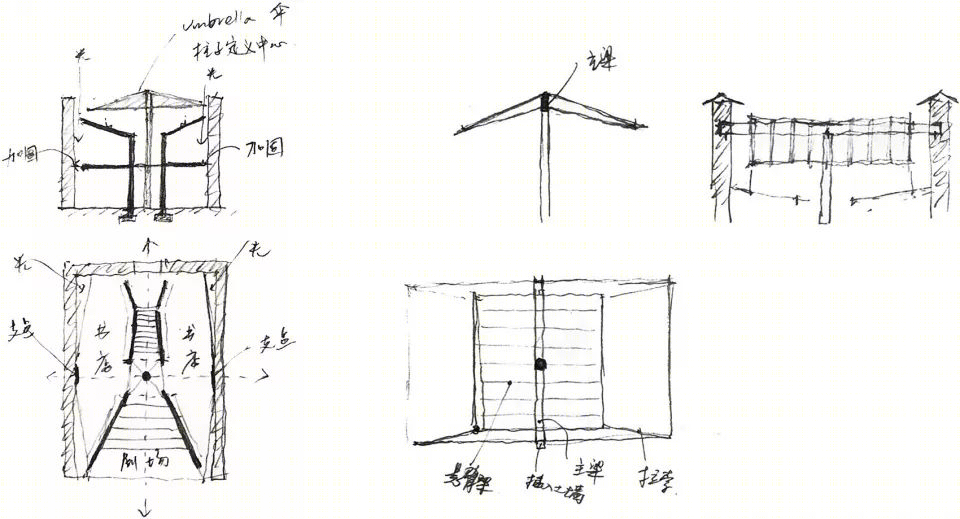

▼中心柱草图和伞型屋顶草图 ©华黎

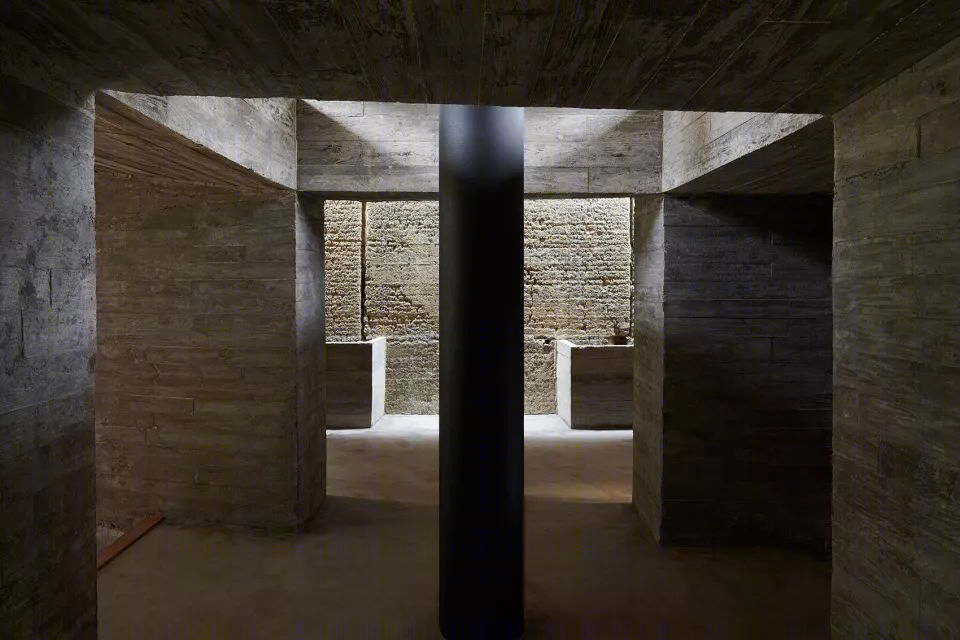

▼中心柱 ©陈颢

▼二层中心空间 ©陈颢

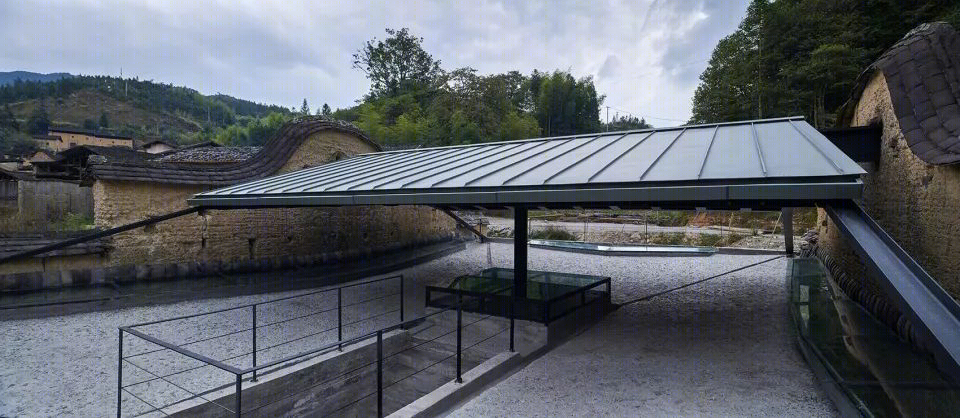

▼伞型结构 ©陈颢

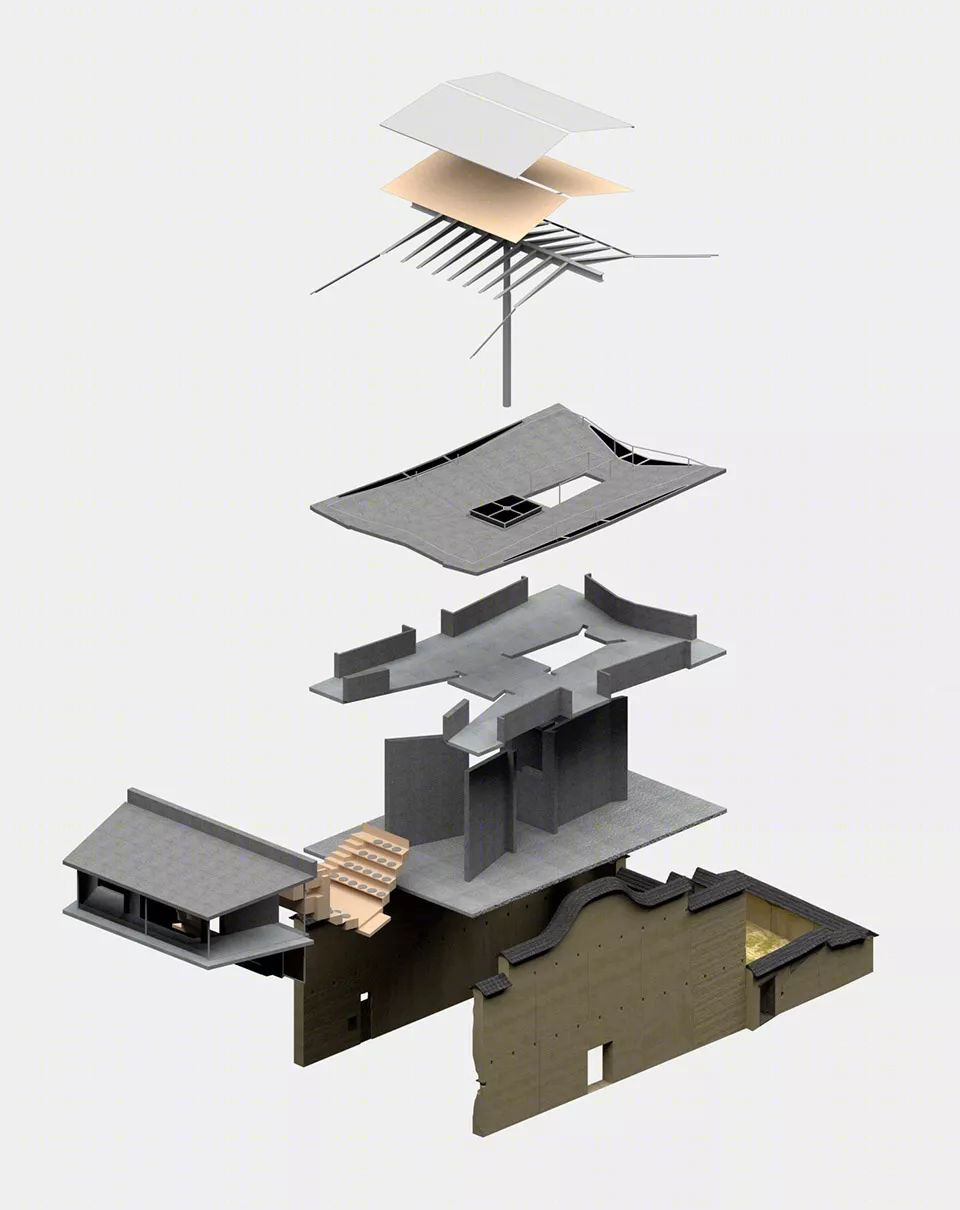

▼轴测爆炸拆解图 ©TAO

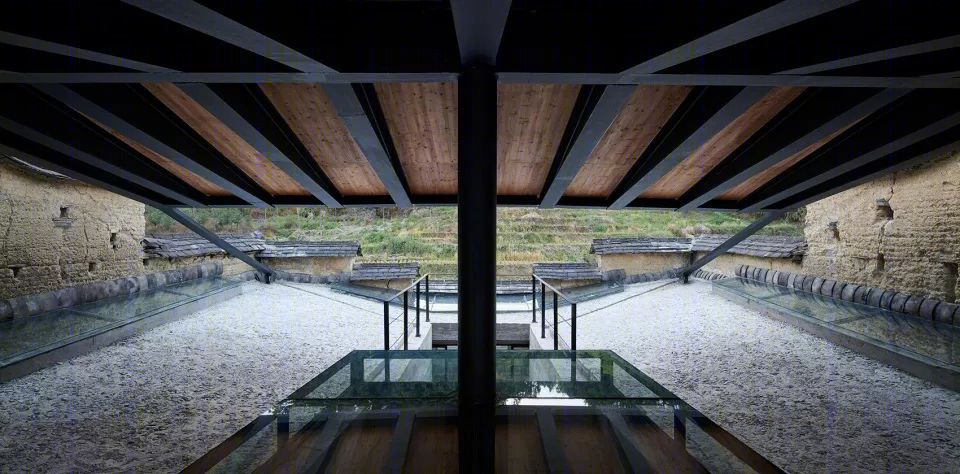

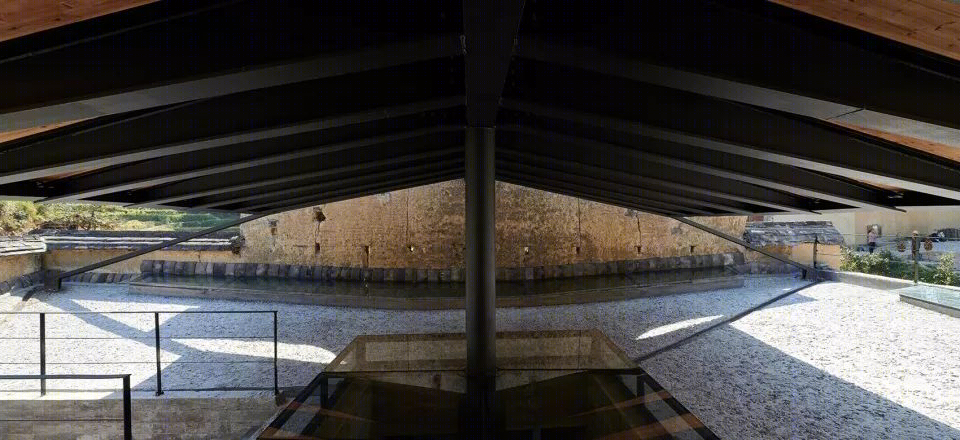

▼屋顶夹层平台与伞形结构 ©陈颢

▼屋顶夹层平台与伞形结构 ©陈颢

▼屋顶夹层平台与伞形结构 ©陈颢

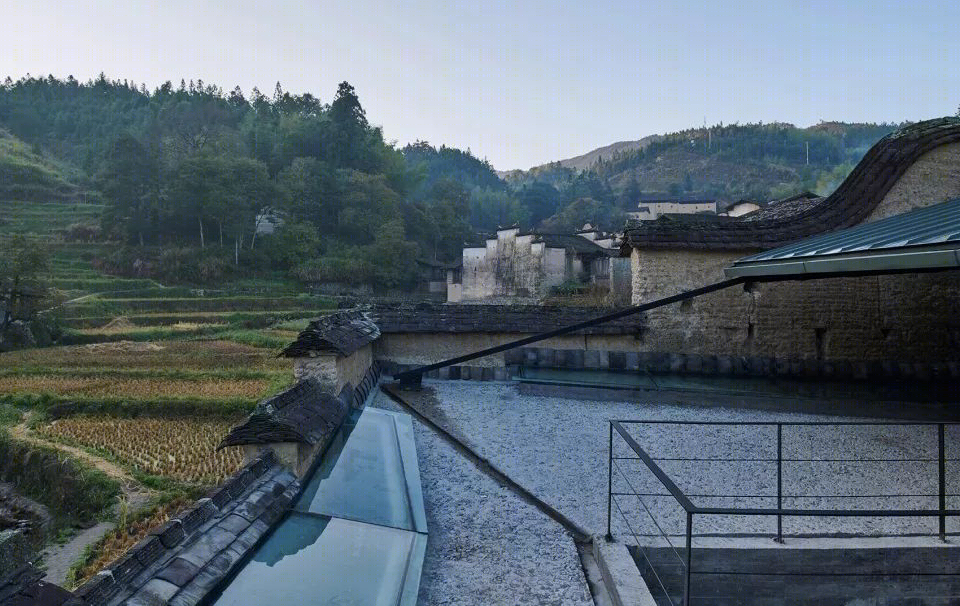

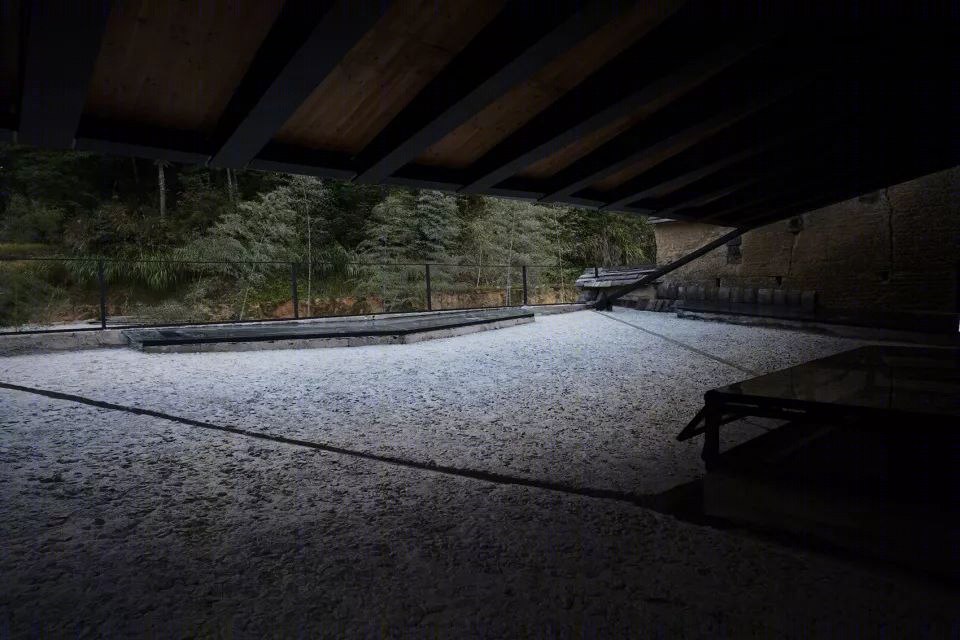

▼屋顶夹层平台 ©陈颢

▼屋顶夹层平台 ©华黎

光从顶部天窗进入，穿过折线形楼板与夯土墙之间的缝隙，在某些时刻，充分描绘夯土墙的沧桑。

混凝土以屏南本地碳化松木为模板，木纹混凝土粗野而细腻，与古老斑驳的夯土墙形成新材与旧物的对话。

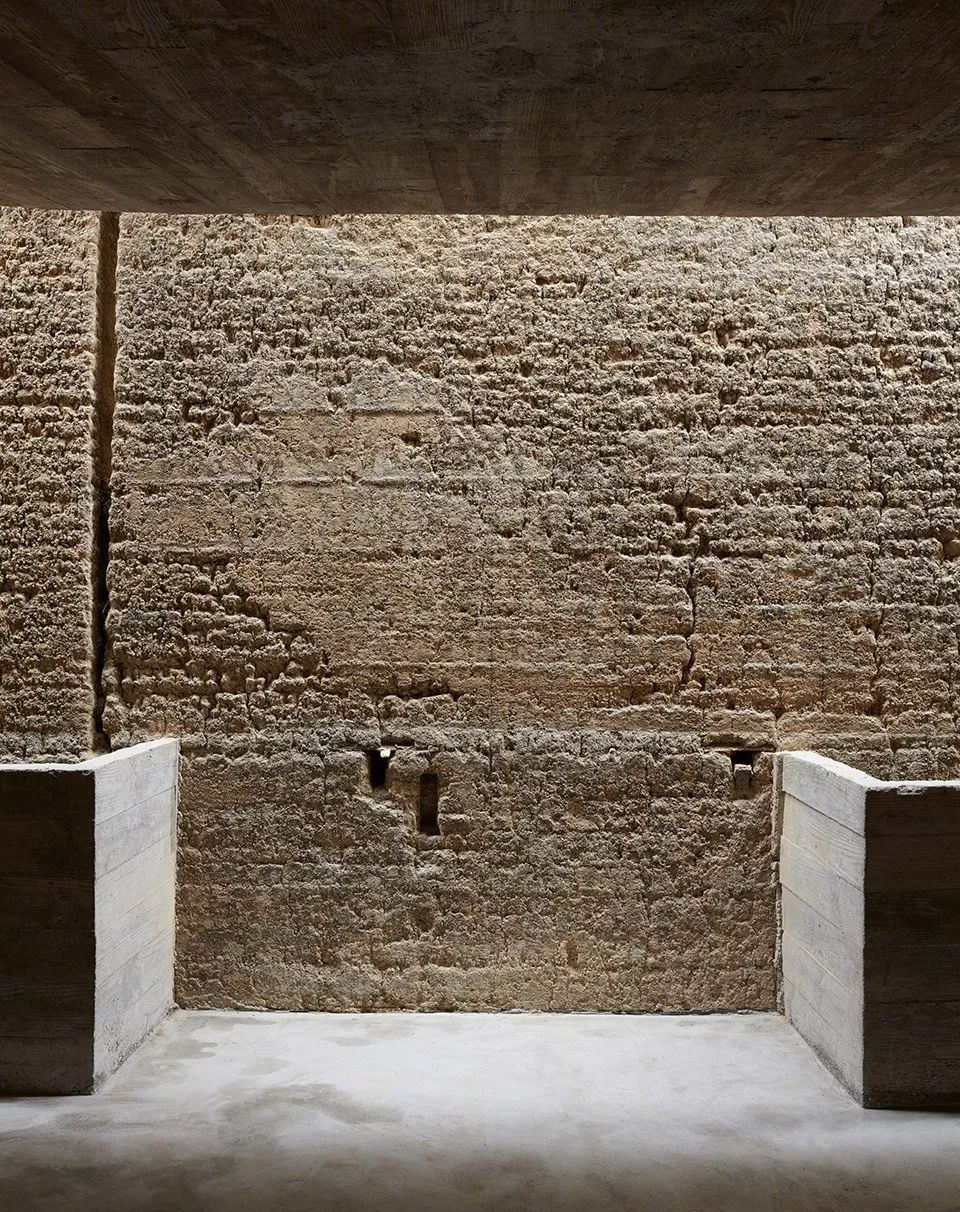

▼光影下的夯土墙 ©陈颢

▼光影下的夯土墙 ©陈颢

项目图纸

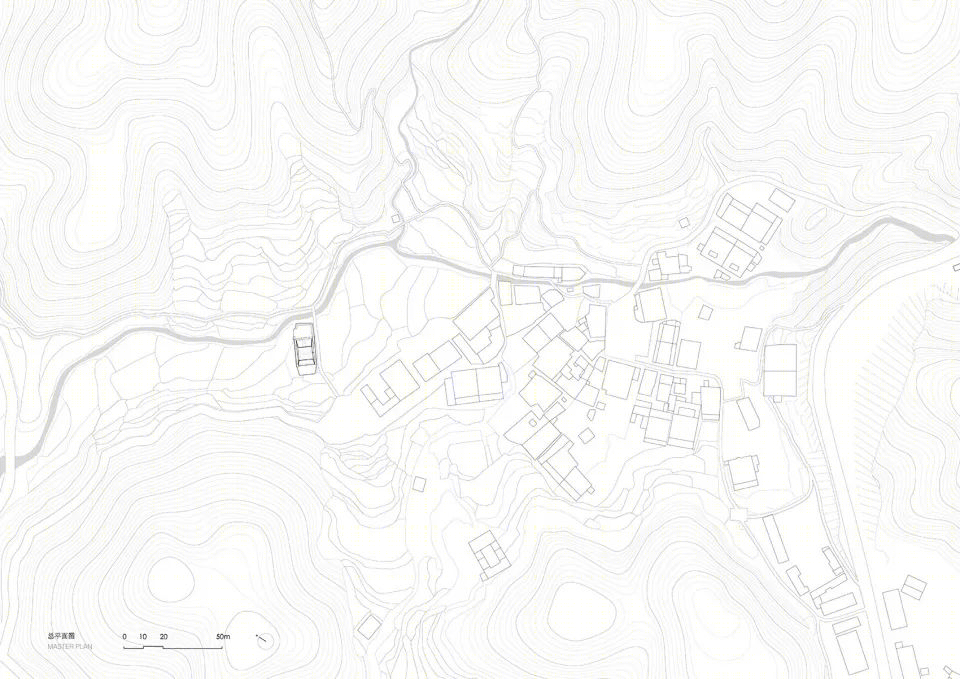

▼总平面图 ©TAO

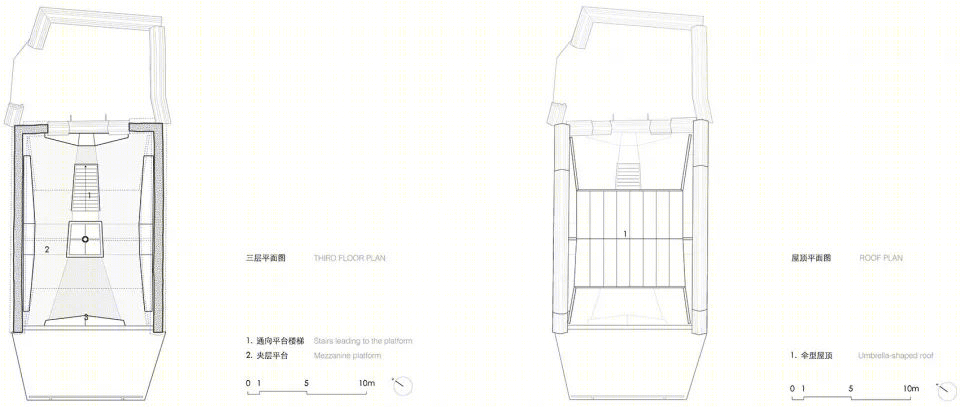

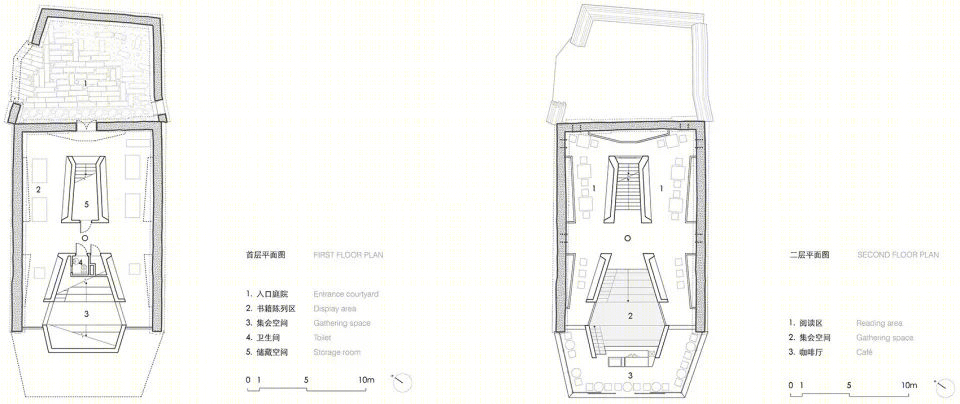

▼平面图 ©TAO

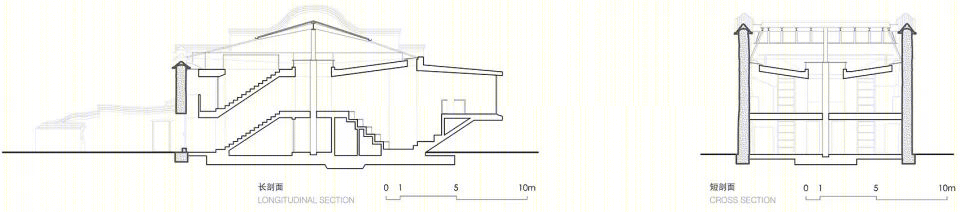

▼剖面图 ©TAO

项目名称：先锋厦地水田书店

业主：先锋书店

项目地点：福建屏南厦地村

项目功能：书店、咖啡厅

设计单位：迹·建筑事务所（TAO）

主持建筑师：华黎

设计团队：华黎、栗若昕、翟冬媛、程相举

结构工程师：马智刚、张岁平

机电设计：吕建军及kcalin卡林机电设计：李鑫、赵紫瑞、李伟

施工团队：卓益久，郑家亮，甘臻勤，郑德部，郑忠春，郑德侣等当地工匠

建筑面积：397.3平方米

结构体系：钢筋混凝土结构、钢结构

设计时间：2019.3-2019.6

施工时间：2019.7-2019.10

摄影：陈颢，卓育兴
