海口云洞图书馆丨中国海口丨MAD 建筑事务所

2021/05/13 10:23:49
查看完整案例
微信扫一扫
收藏
下载
海口云洞图书馆丨中国海口丨MAD 建筑事务所-0
©ACF
感谢 MAD 建筑事务所

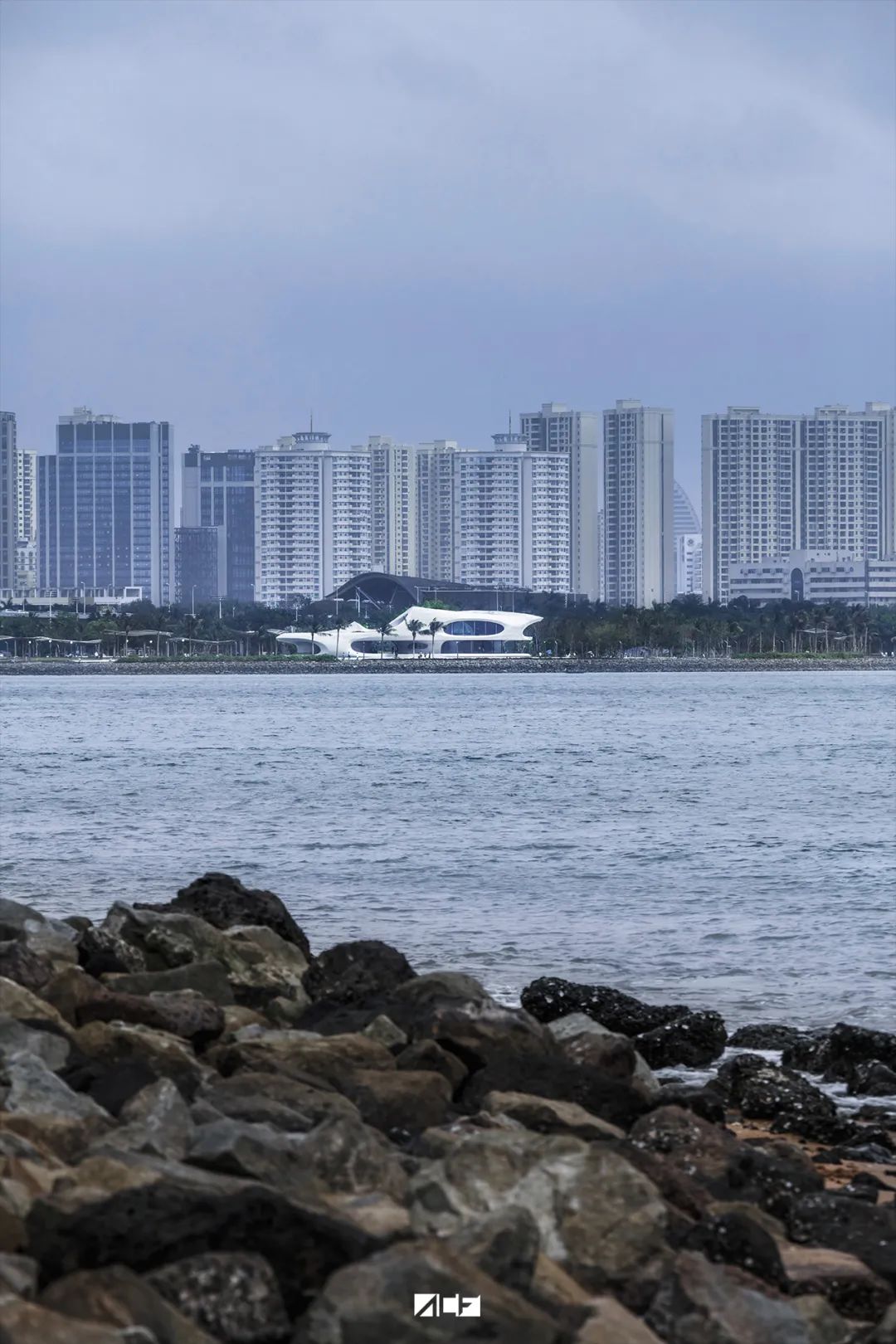

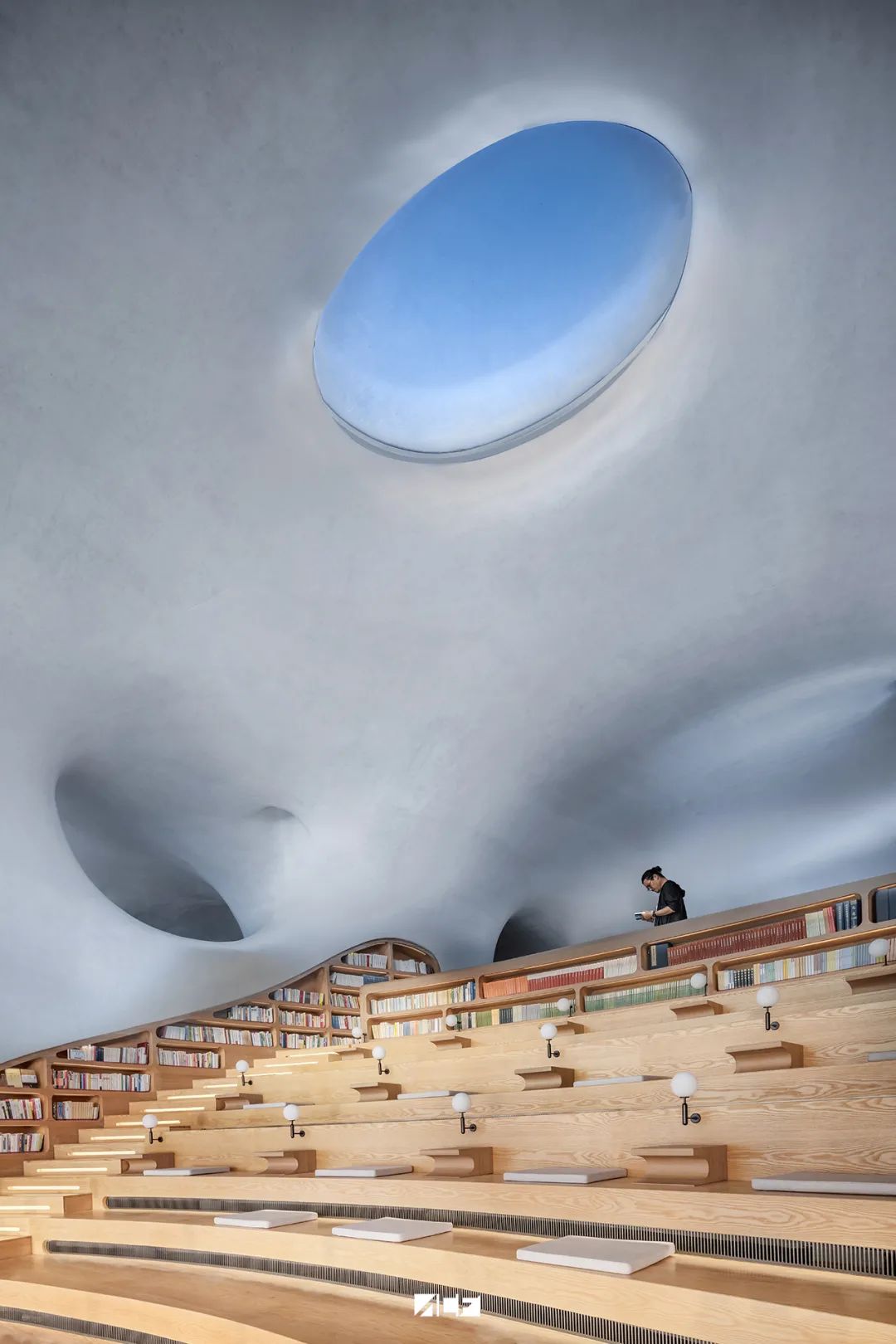

海口的海岸线上出现了外形如云朵般飘逸的建筑,浑然一体的造型和动态的线条有着强烈的未来感。整体的造型带来了流动的空间体验,空间背后的建造方式值得深入了解。时间跨度十个多月的持续拍摄,记录充满工匠精神的建造过程。
海口云洞图书馆丨中国海口丨MAD 建筑事务所-4
海口云洞图书馆丨中国海口丨MAD 建筑事务所-5
海口云洞图书馆丨中国海口丨MAD 建筑事务所-6
海口云洞图书馆丨中国海口丨MAD 建筑事务所-7
海口云洞图书馆丨中国海口丨MAD 建筑事务所-8
照片中出镜的是 MAD 驻场建筑师傅工和尚工,高完成度的建筑背后是驻场建筑师日夜盯场的付出。
如何建造云洞?这是一个充满挑战的过程。

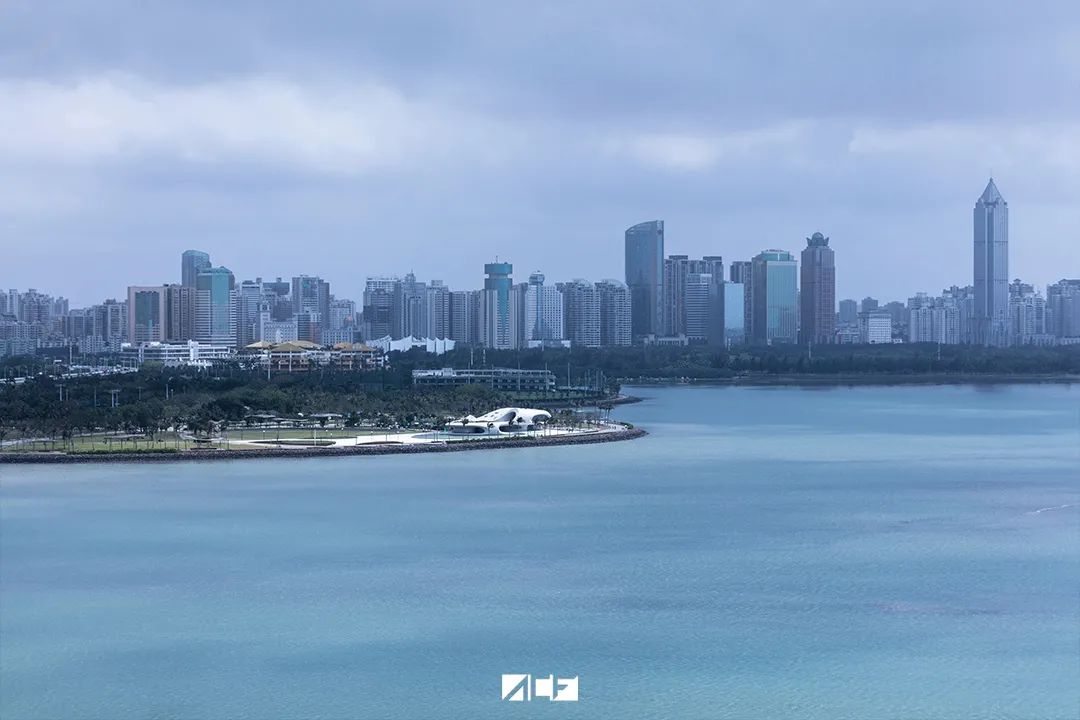

远观
海口云洞图书馆丨中国海口丨MAD 建筑事务所-12

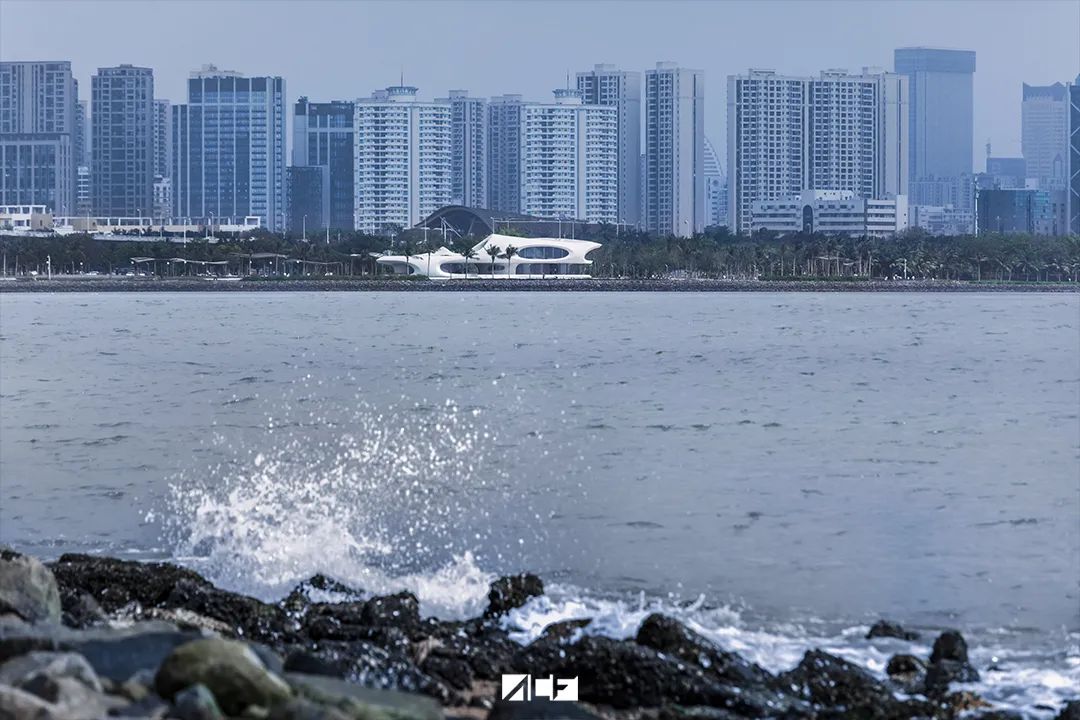

海浪
海口云洞图书馆丨中国海口丨MAD 建筑事务所-14

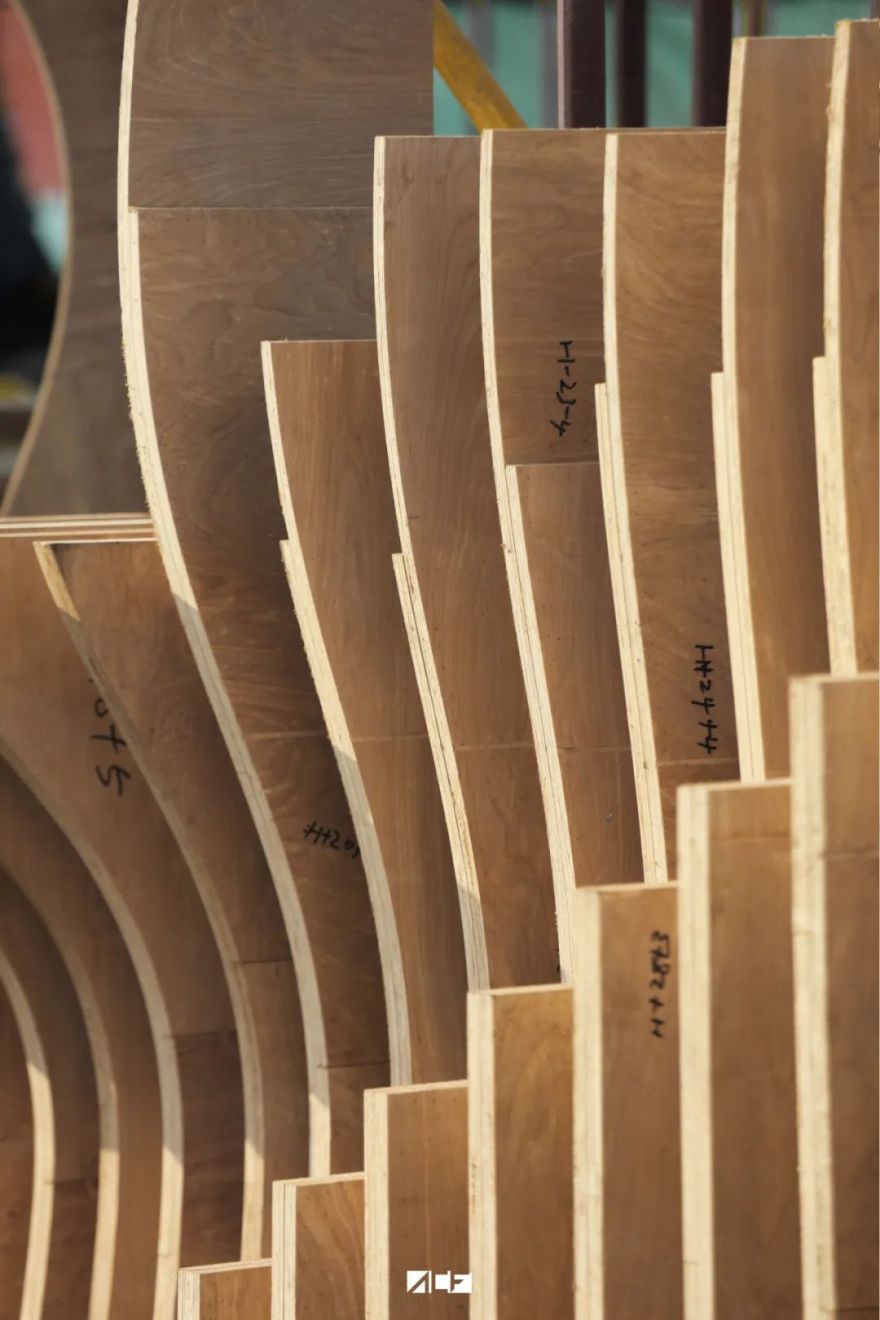

背楞
海口云洞图书馆丨中国海口丨MAD 建筑事务所-16

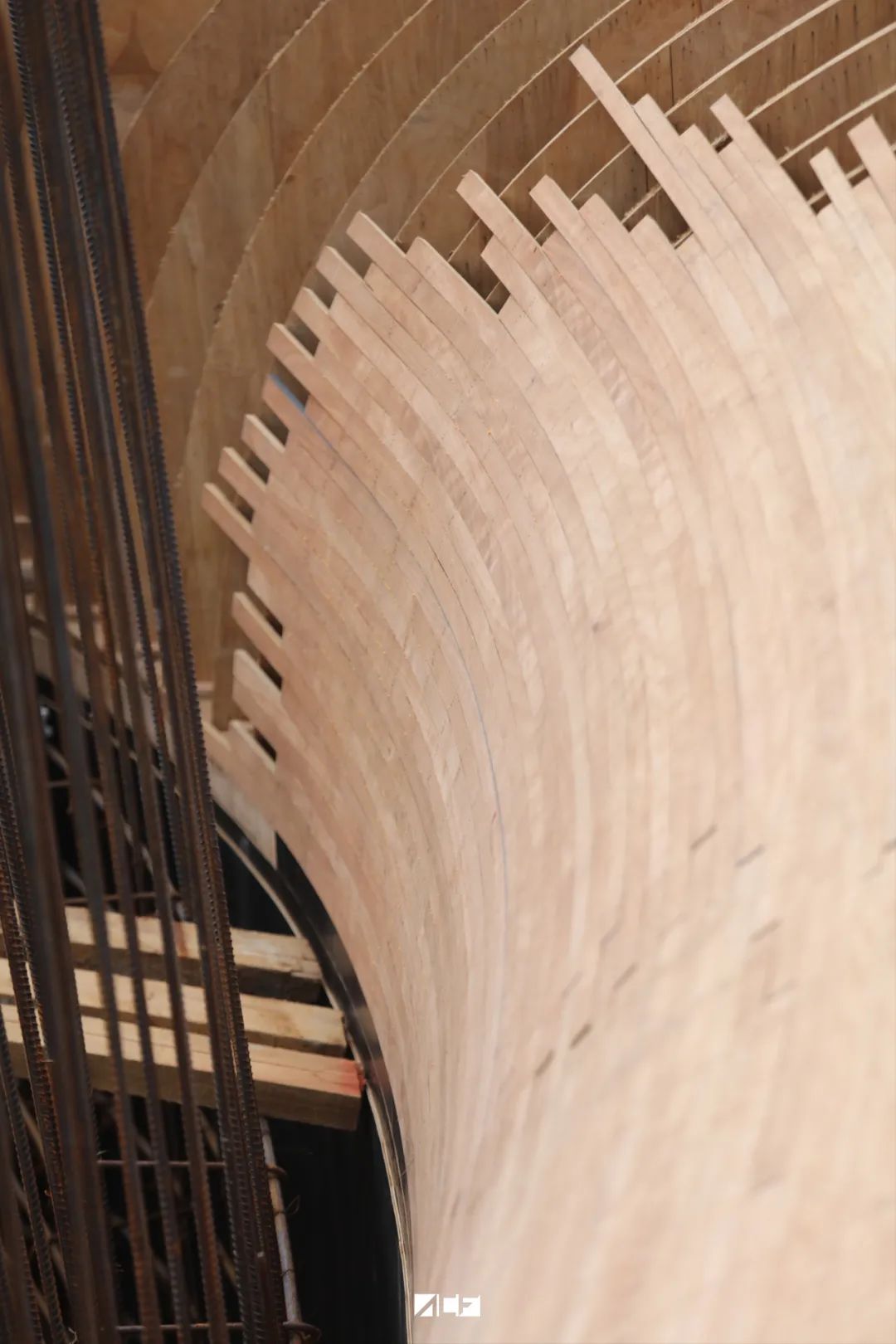

曲面
海口云洞图书馆丨中国海口丨MAD 建筑事务所-18

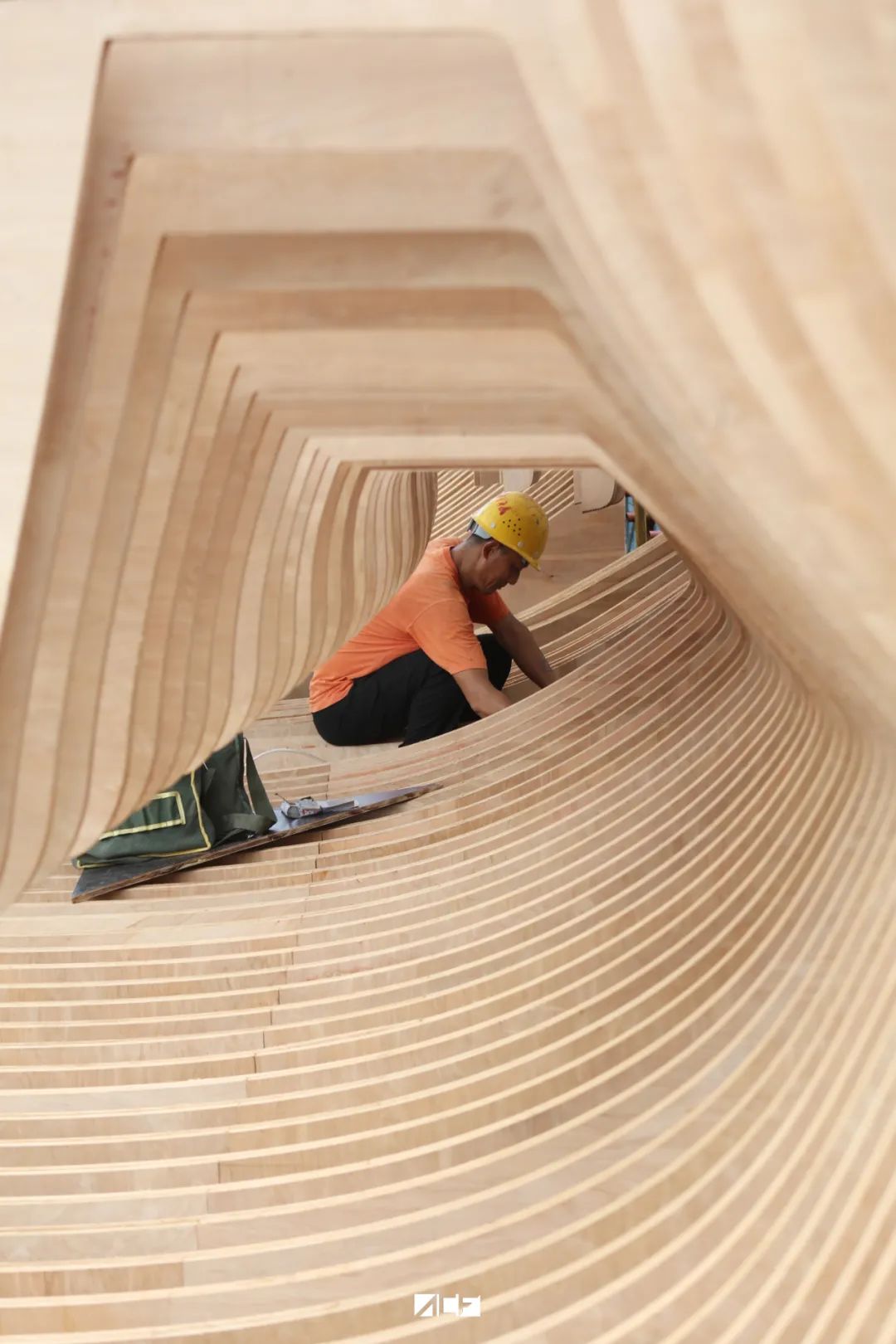

阵列
海口云洞图书馆丨中国海口丨MAD 建筑事务所-20

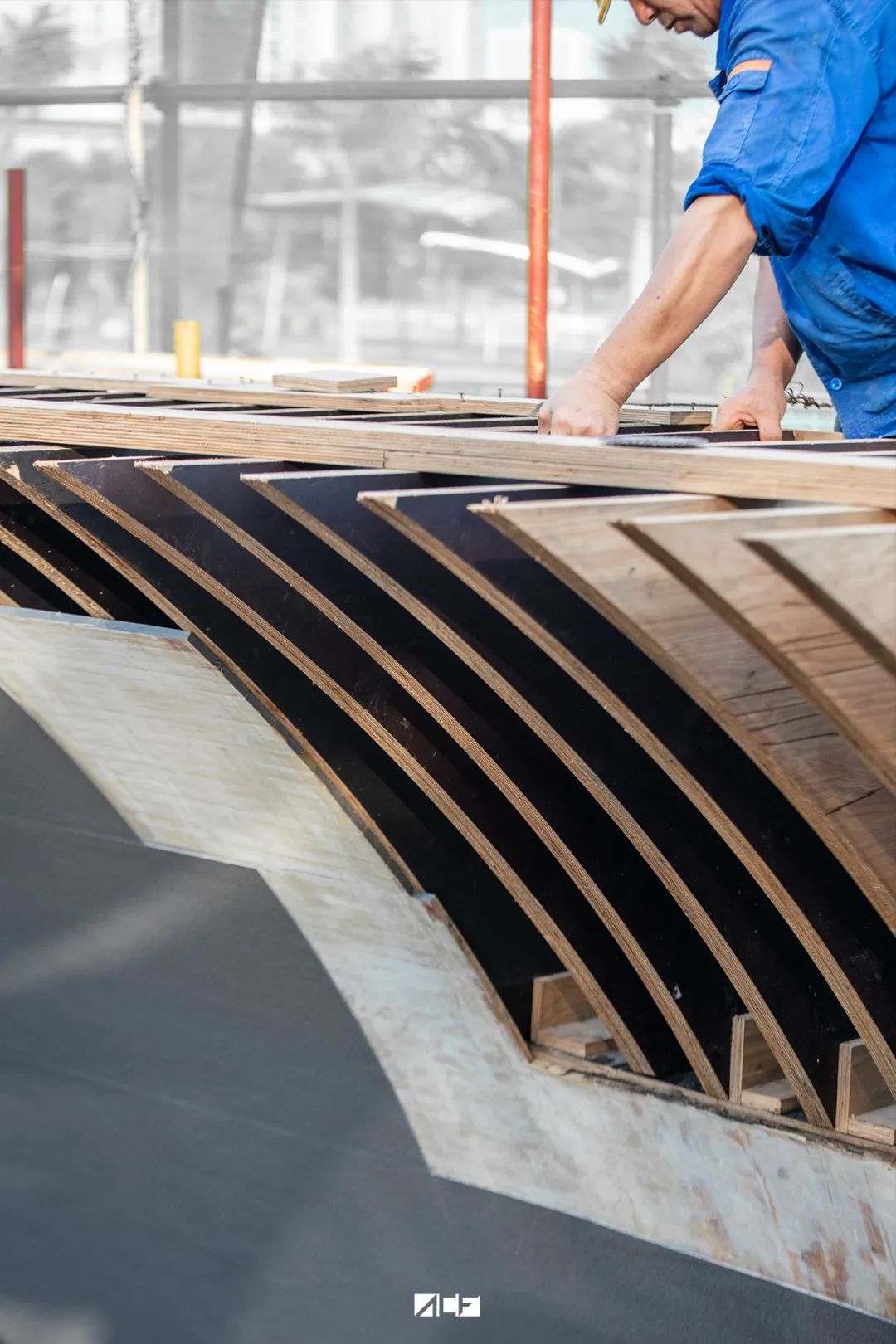

工匠
海口云洞图书馆丨中国海口丨MAD 建筑事务所-22

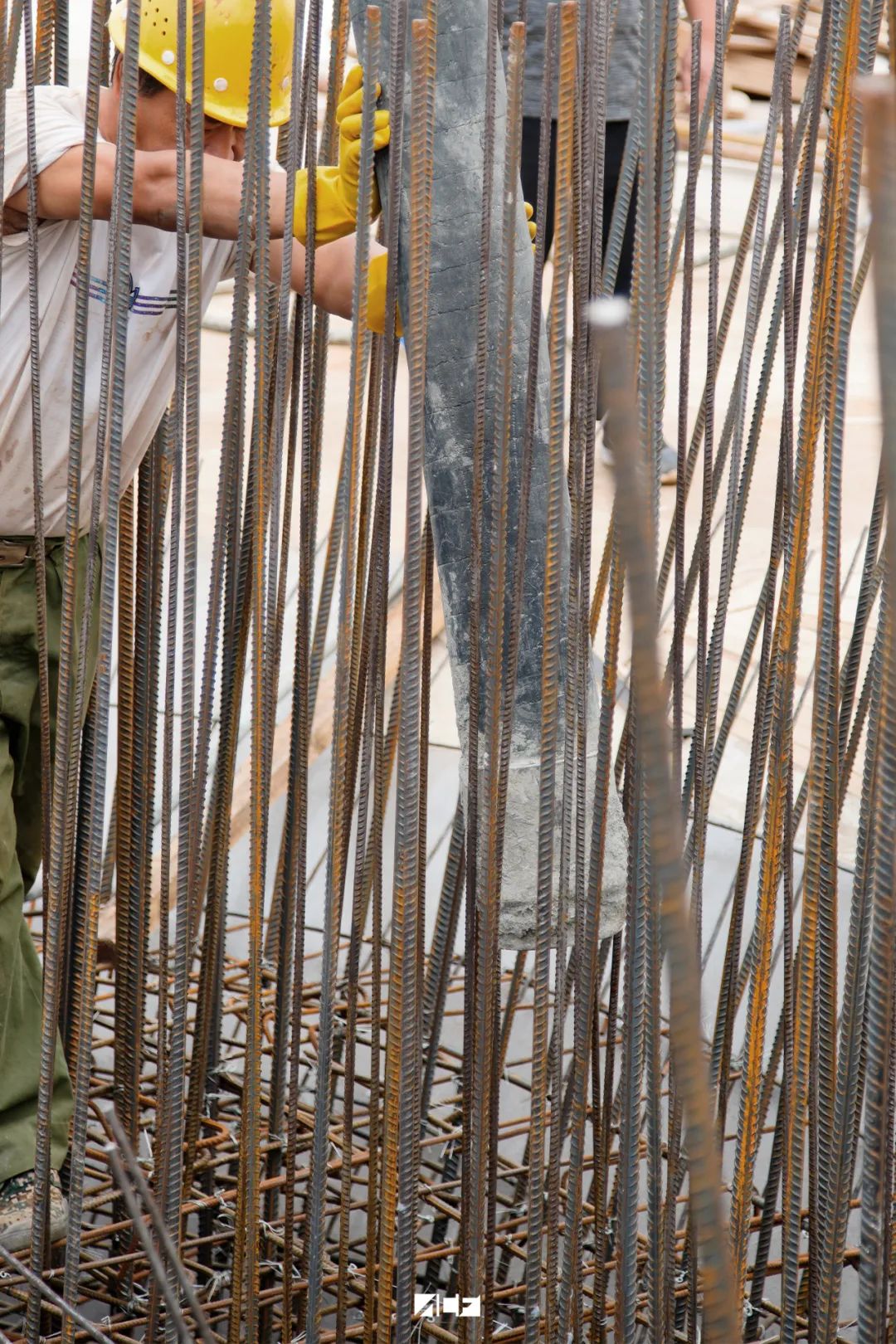

浇筑
海口云洞图书馆丨中国海口丨MAD 建筑事务所-24
云洞主体由清水混凝土整体浇筑而成,建筑的楼板、墙体、天花、结构、管线等浑然一体,背后是异常复杂的建造流程:通过数字三维建模和数控机床制作木模板,用木模板搭建异形的模块,组装成型后进行表面处理,预埋钢筋和管线,浇筑清水混凝土,最后进行拆模。
海口云洞图书馆丨中国海口丨MAD 建筑事务所-26
建筑主体通过数字模型、木模版、混凝土三种方式结合建造而成。

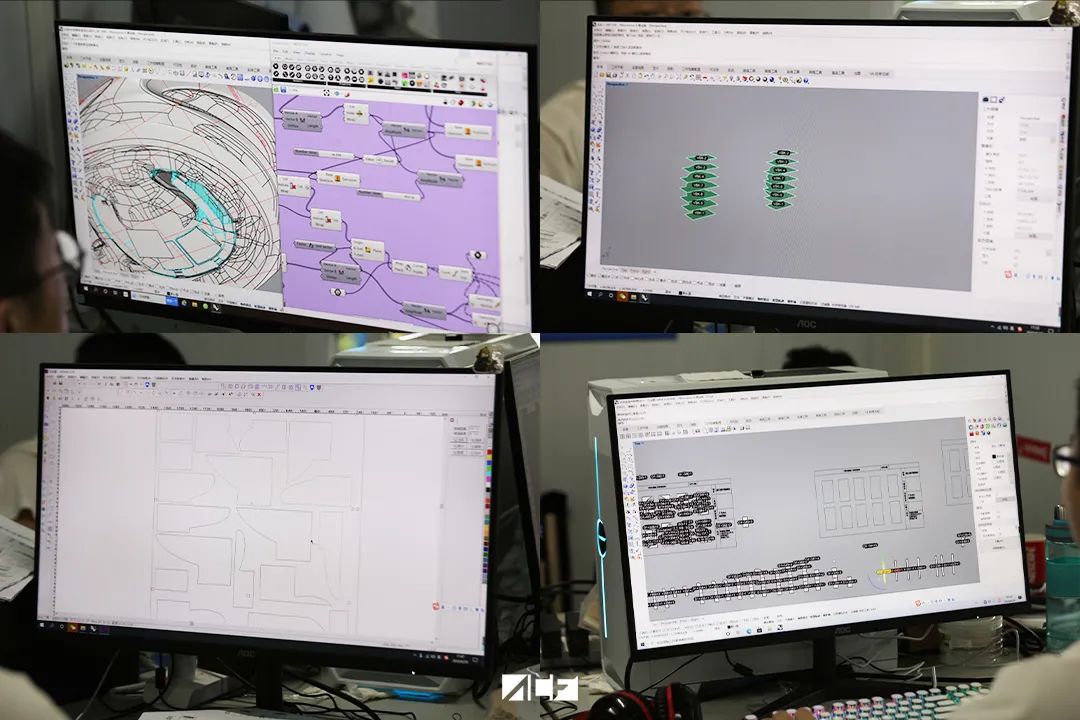

▼在电脑里将建筑模型分解成木模板的单元。
海口云洞图书馆丨中国海口丨MAD 建筑事务所-29
▼模板数据传输至数控机床进行切割
海口云洞图书馆丨中国海口丨MAD 建筑事务所-31

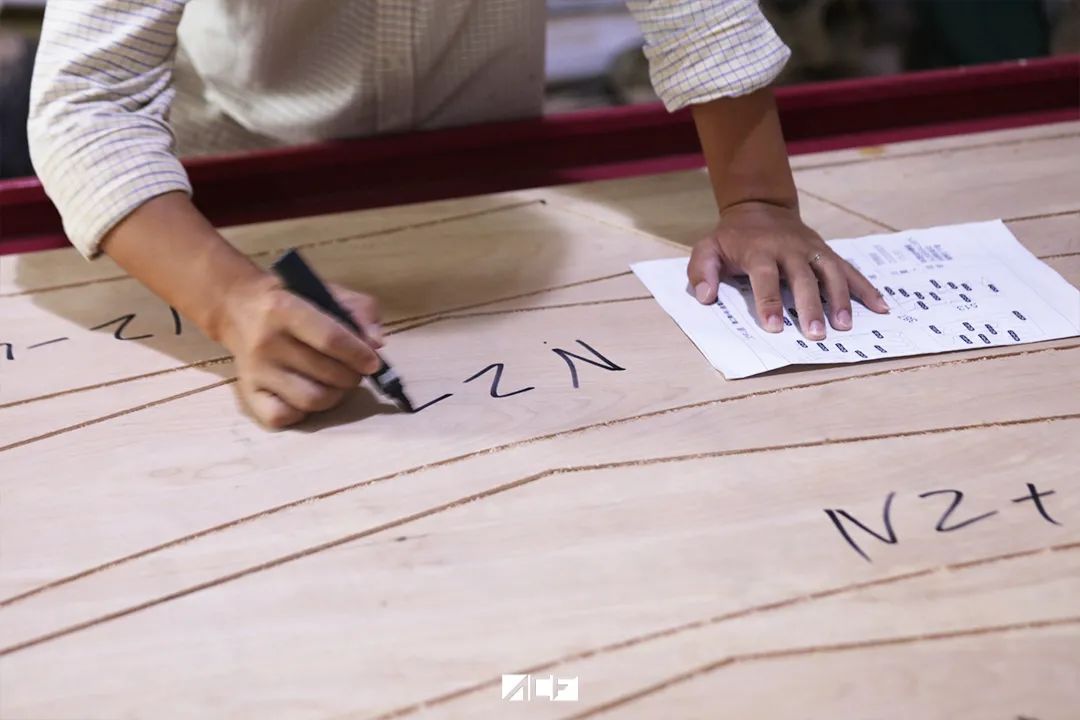

▼工人根据数据信息在切割后的模板单元上编号
海口云洞图书馆丨中国海口丨MAD 建筑事务所-33
▼取出每块模板单元进行分类
海口云洞图书馆丨中国海口丨MAD 建筑事务所-35

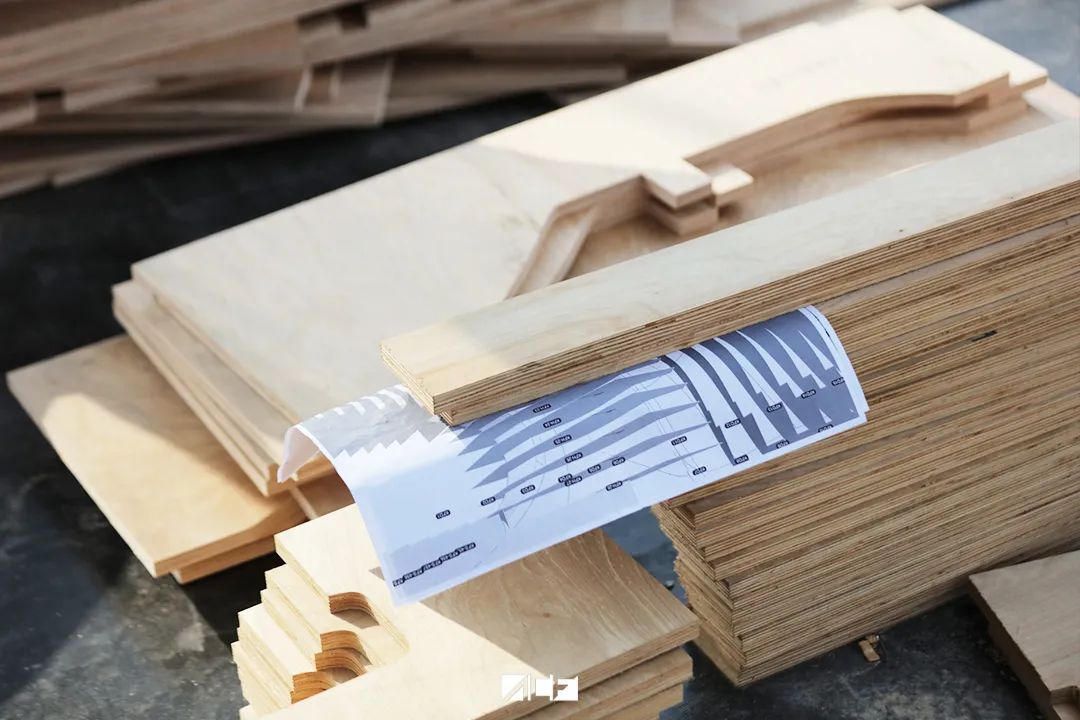

▼分类摆放的模板单元
海口云洞图书馆丨中国海口丨MAD 建筑事务所-37
▼取出模板单元后的木板框架
海口云洞图书馆丨中国海口丨MAD 建筑事务所-39
▼分类后等待运送的模板单元
海口云洞图书馆丨中国海口丨MAD 建筑事务所-41

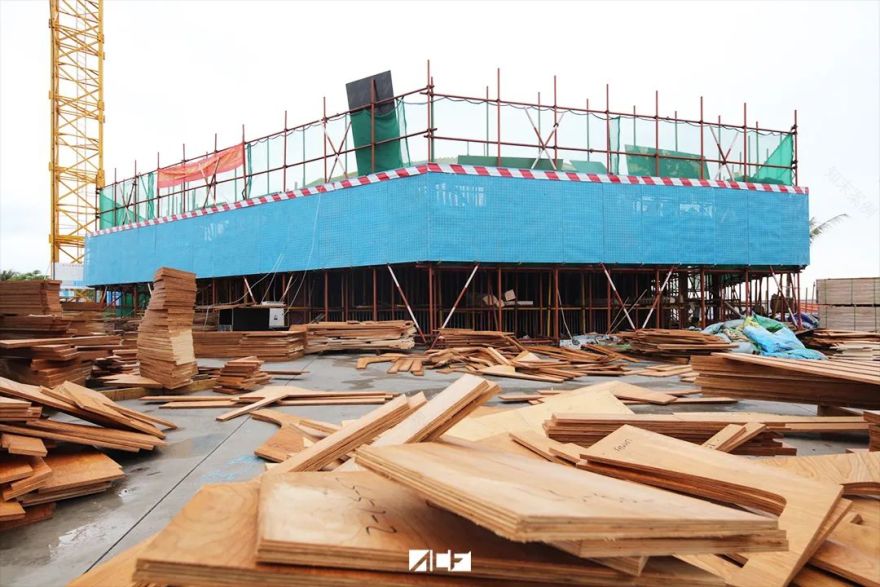

▼场地上放满了模板单元
海口云洞图书馆丨中国海口丨MAD 建筑事务所-43

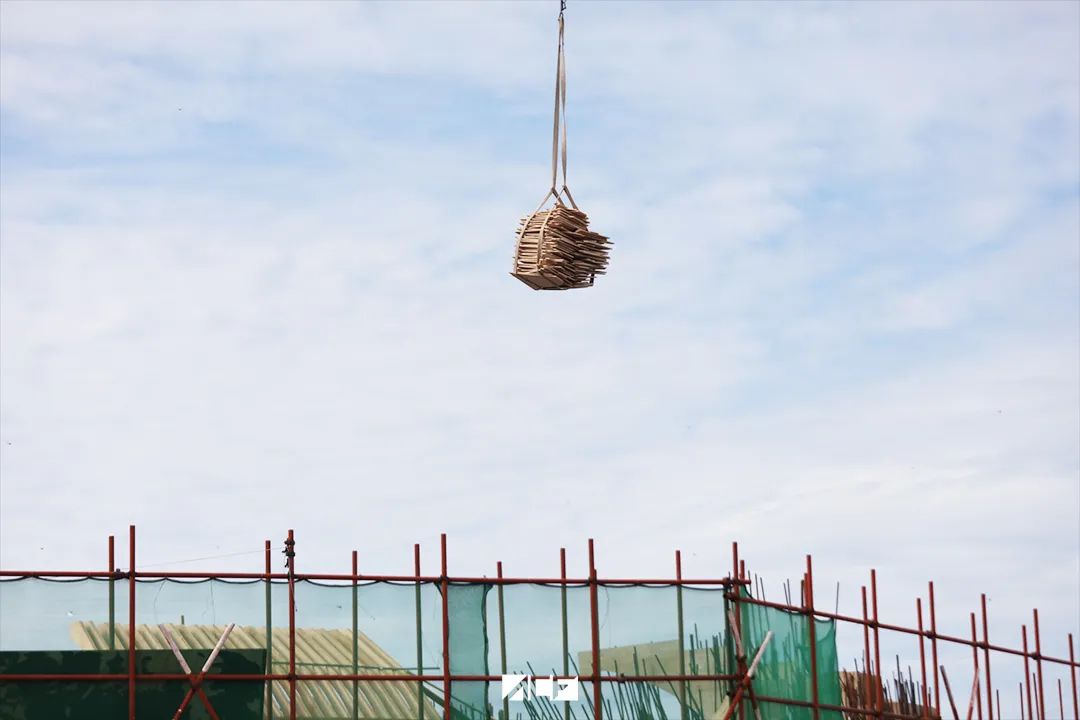

▼模板单元由塔吊运送到施工范围
海口云洞图书馆丨中国海口丨MAD 建筑事务所-45
▼工人接收模板
海口云洞图书馆丨中国海口丨MAD 建筑事务所-47

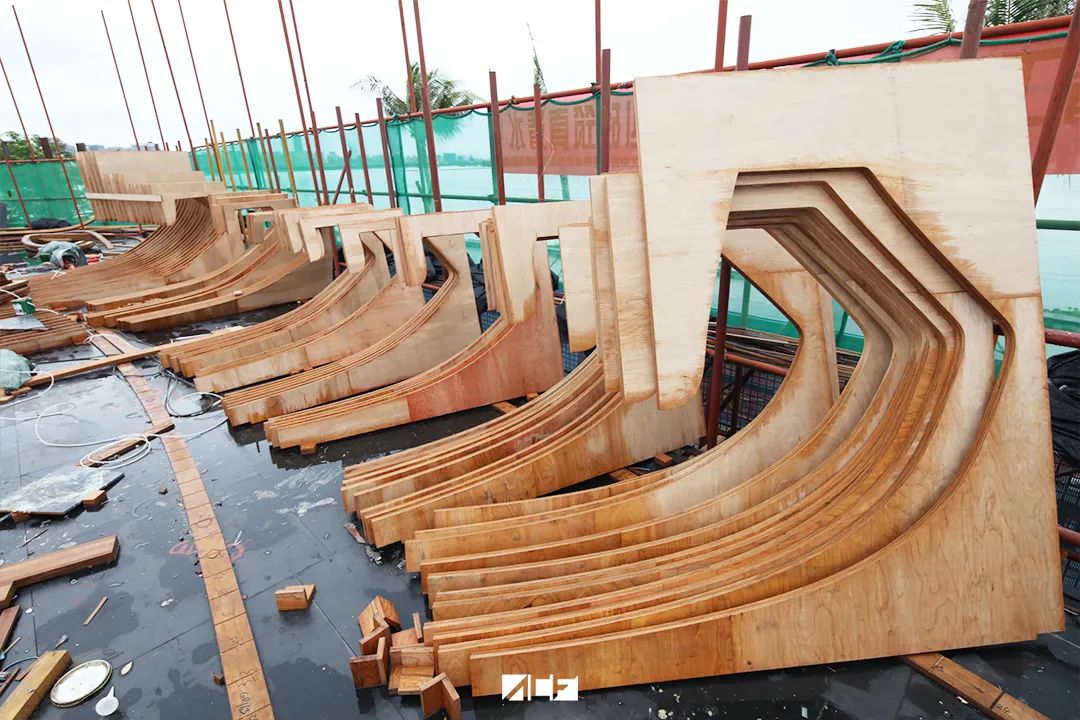

▼摆放在作业区域的模板单元
海口云洞图书馆丨中国海口丨MAD 建筑事务所-49

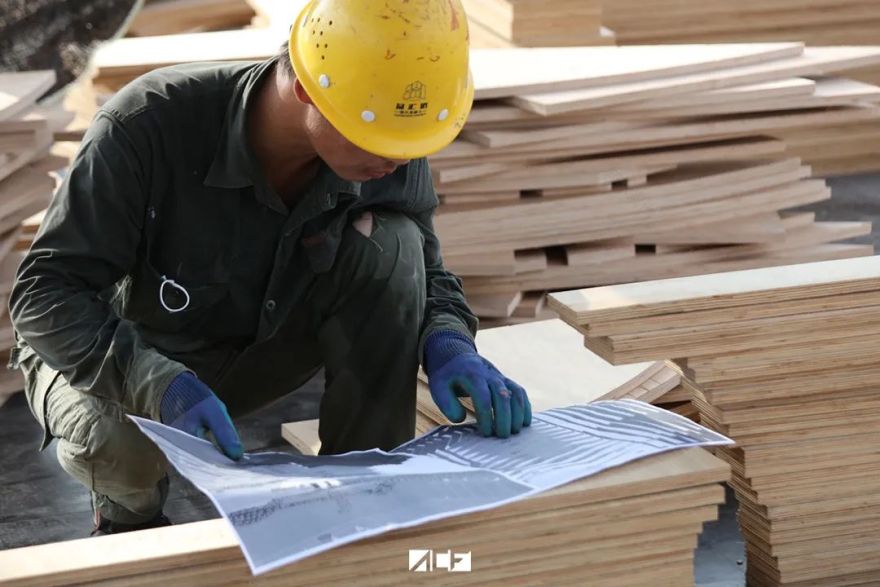

▼核对模板信息
海口云洞图书馆丨中国海口丨MAD 建筑事务所-51

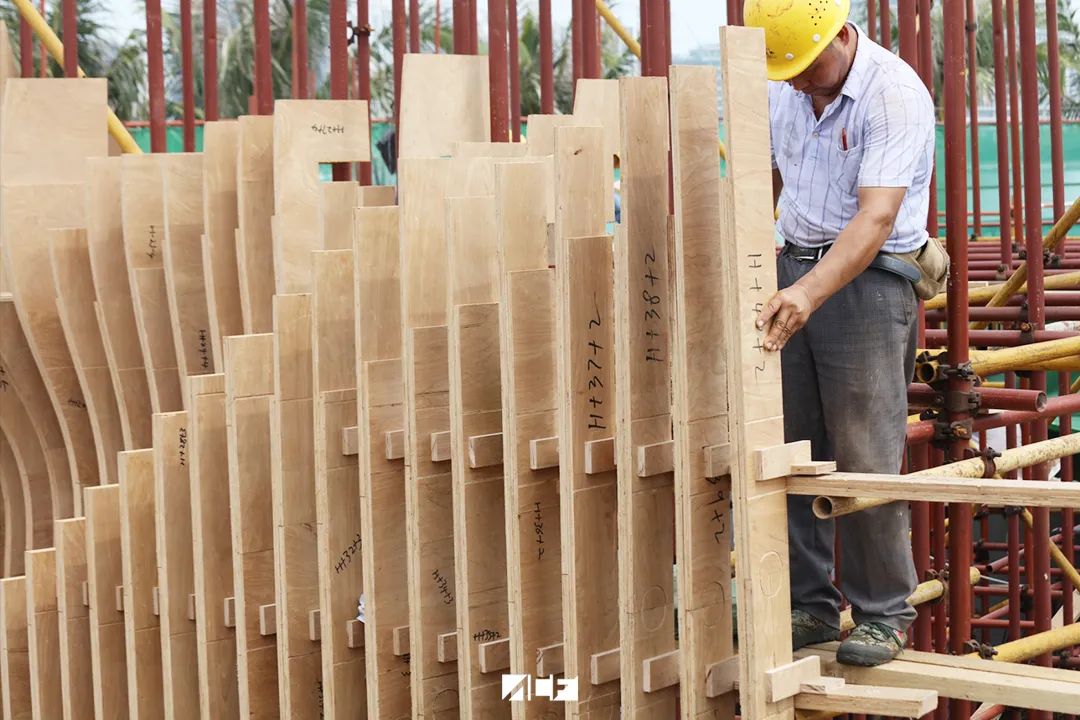

▼组装模板框架
海口云洞图书馆丨中国海口丨MAD 建筑事务所-53

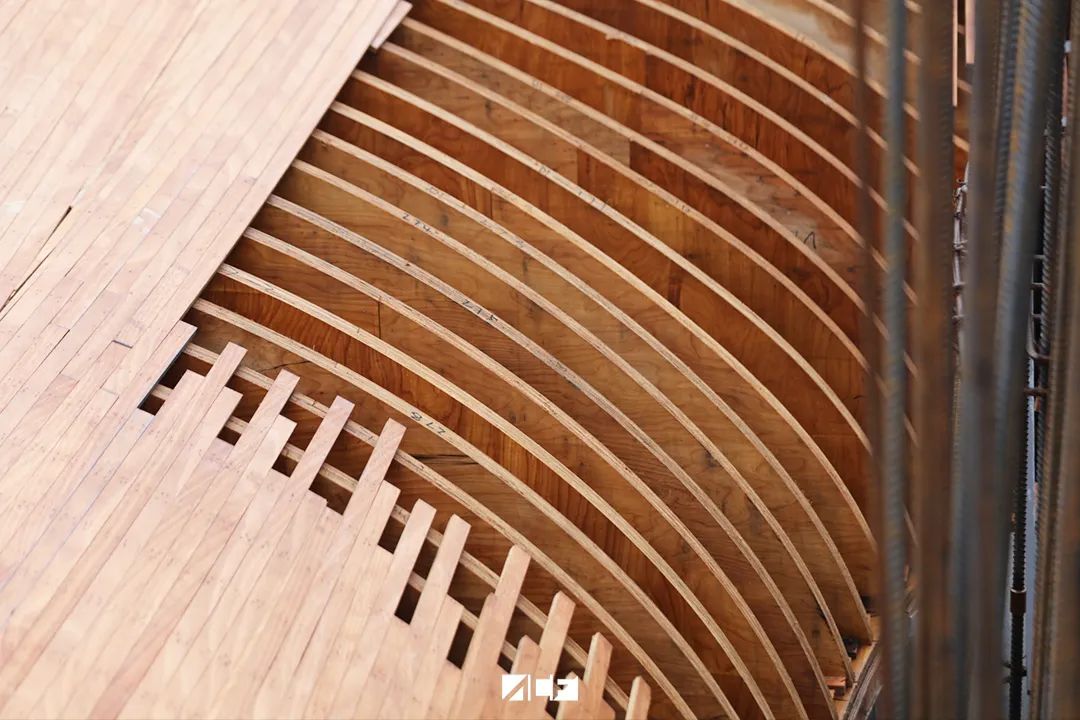

▼使用大量的木条在框架表面形成曲面
海口云洞图书馆丨中国海口丨MAD 建筑事务所-55

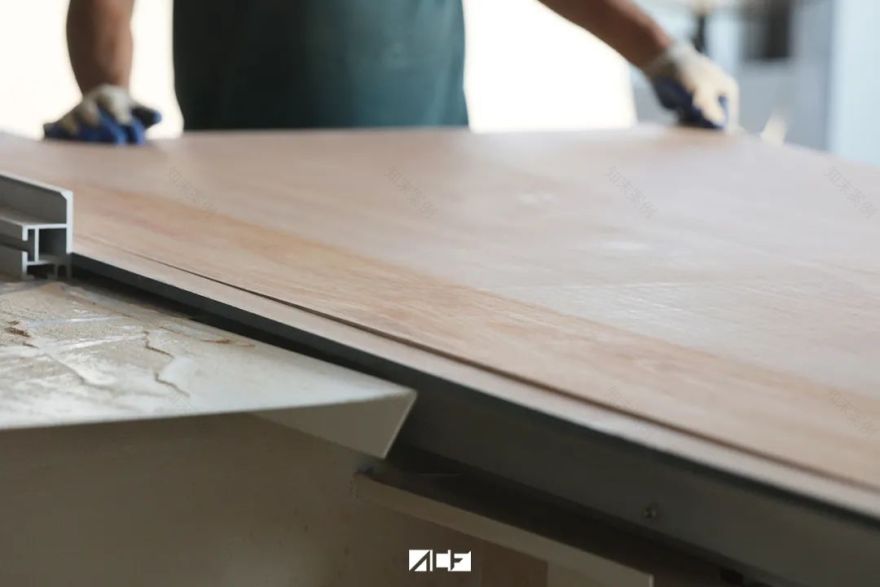

▼工厂切割木条
海口云洞图书馆丨中国海口丨MAD 建筑事务所-57

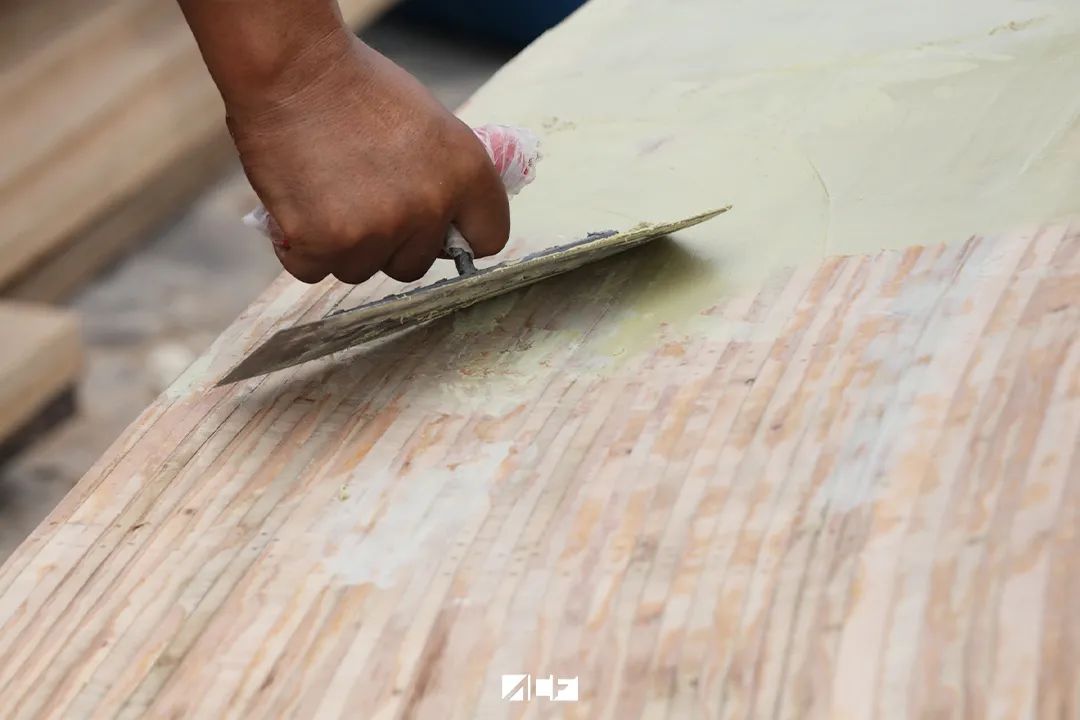

▼在木条形成的表面刮腻子找平
海口云洞图书馆丨中国海口丨MAD 建筑事务所-59

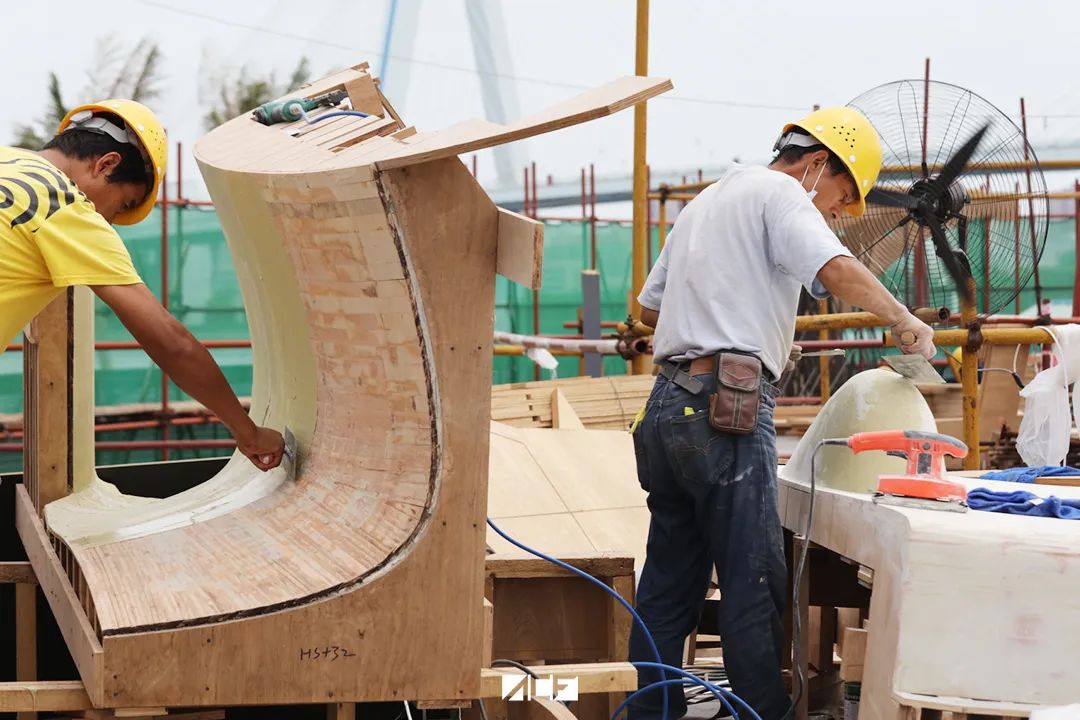

▼工人在找平单元模块的表面
海口云洞图书馆丨中国海口丨MAD 建筑事务所-61
▼对找平后的表面进行打磨
海口云洞图书馆丨中国海口丨MAD 建筑事务所-63
▼在打磨后的表面上铺贴软膜
海口云洞图书馆丨中国海口丨MAD 建筑事务所-65
▼铺贴前需要反复测量尺寸
海口云洞图书馆丨中国海口丨MAD 建筑事务所-67

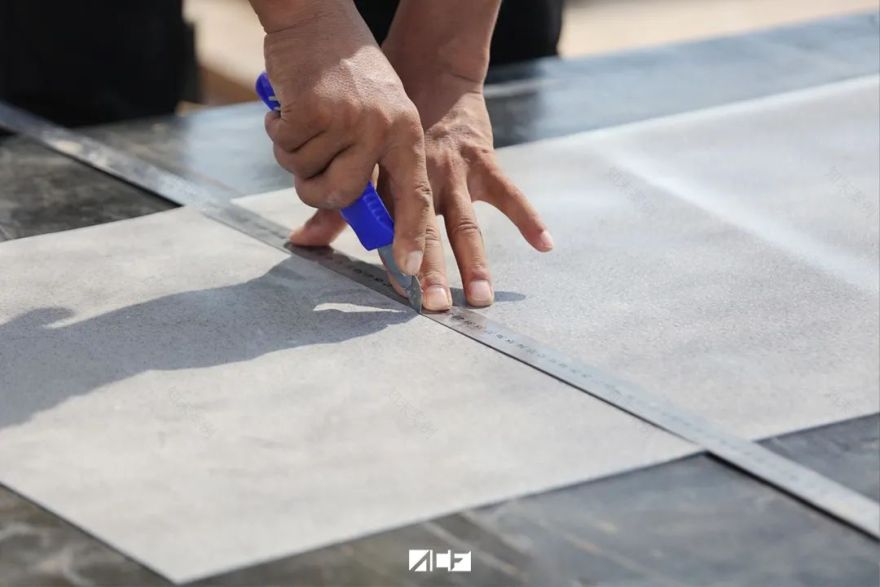

▼根据测量尺寸切割软膜
海口云洞图书馆丨中国海口丨MAD 建筑事务所-69
反复打磨薄膜边沿,确保接缝紧密贴合。
海口云洞图书馆丨中国海口丨MAD 建筑事务所-71
▼铺贴软膜
海口云洞图书馆丨中国海口丨MAD 建筑事务所-73

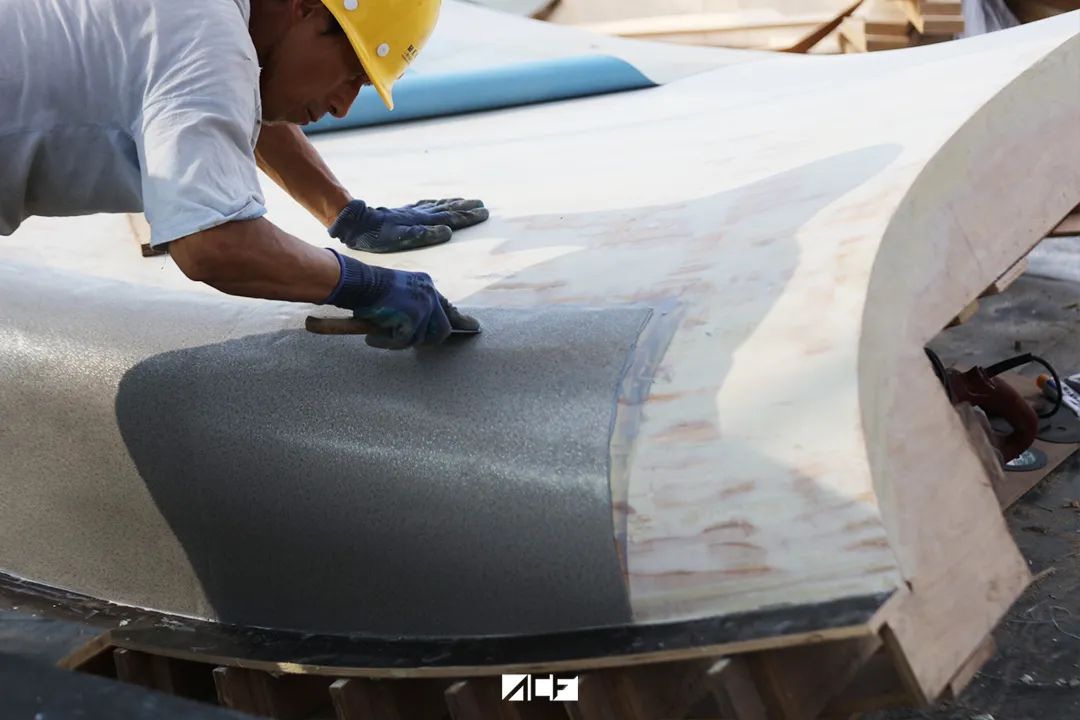

▼贴膜后要将多余的粘合剂和空气挤出
海口云洞图书馆丨中国海口丨MAD 建筑事务所-75

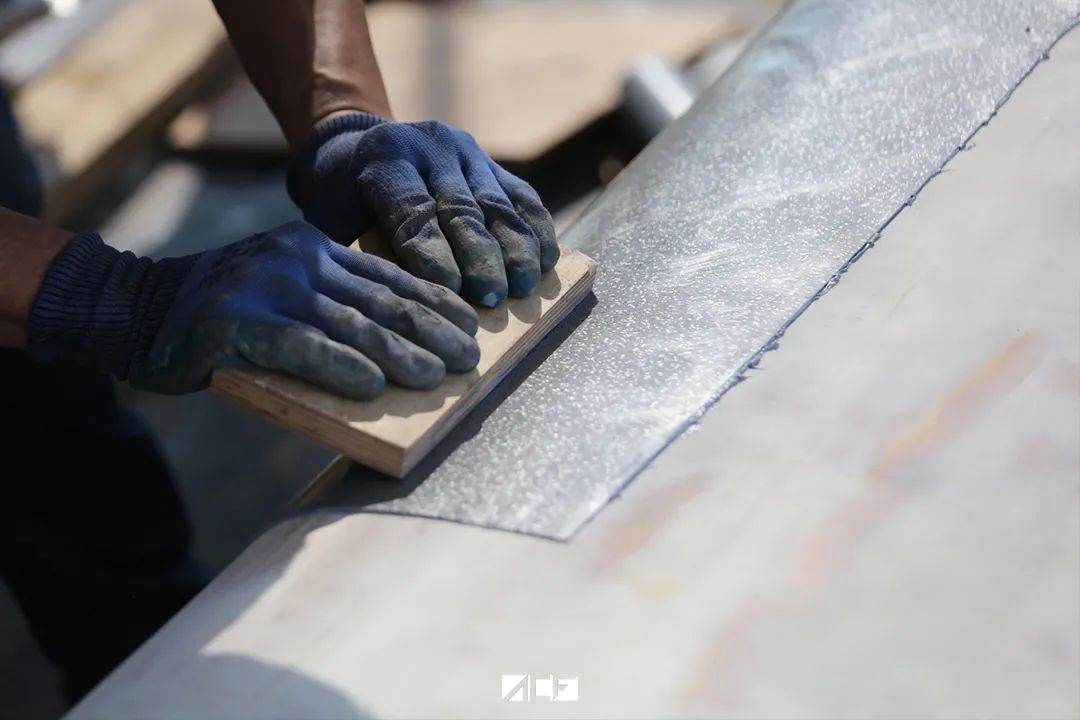

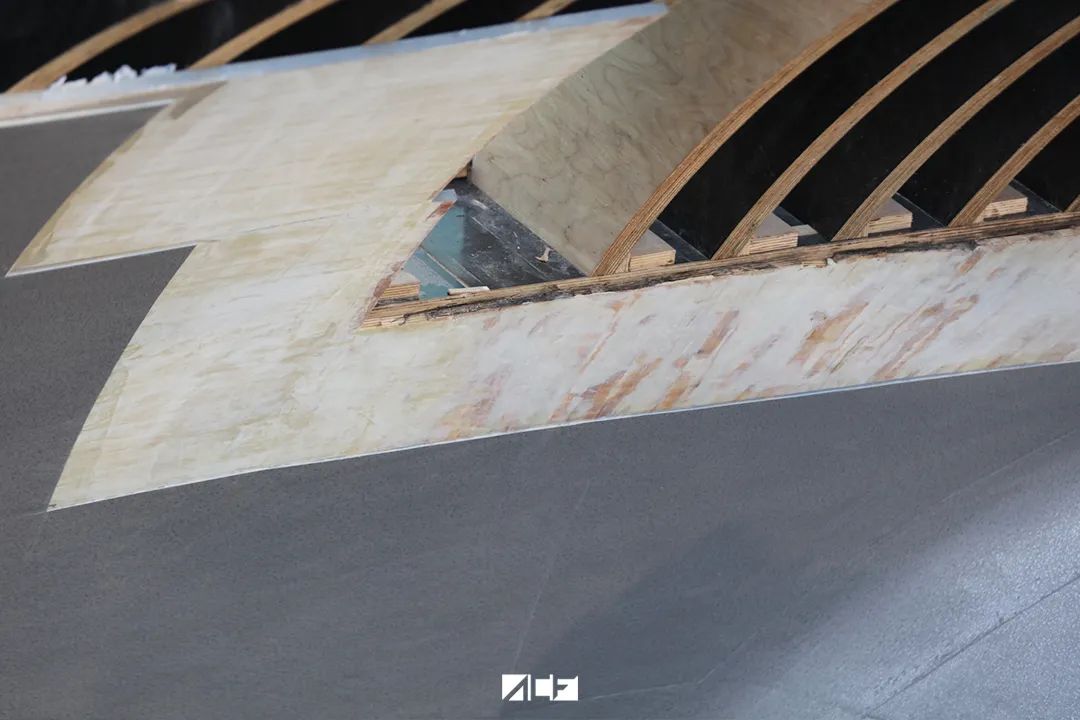

▼像手机贴膜般反复刮抹保证表面的平整
海口云洞图书馆丨中国海口丨MAD 建筑事务所-77
海口云洞图书馆丨中国海口丨MAD 建筑事务所-78

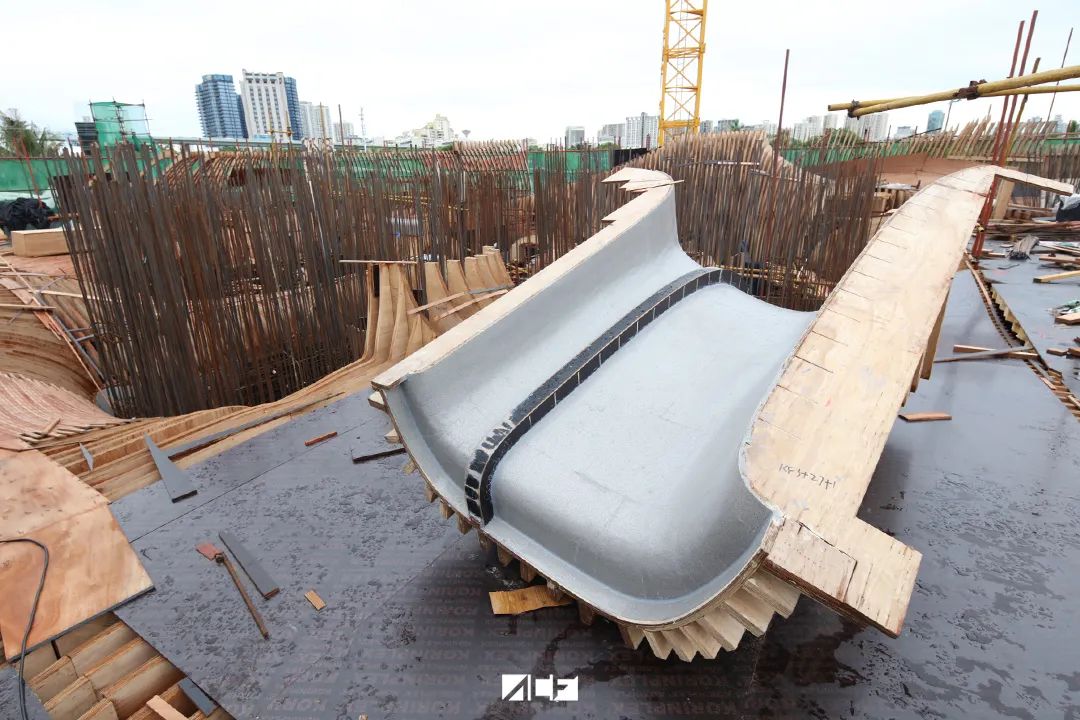

▼完成贴膜的一个模块
海口云洞图书馆丨中国海口丨MAD 建筑事务所-80
▼外立面模板的安装
海口云洞图书馆丨中国海口丨MAD 建筑事务所-82

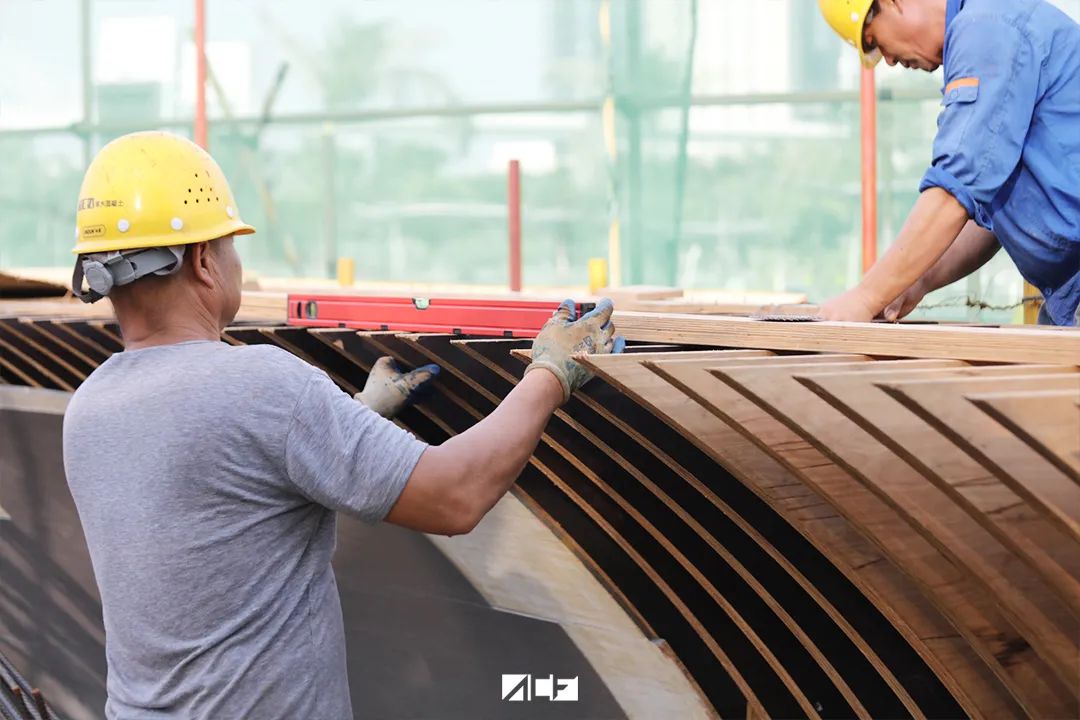

▼工人使用水平仪调整每块模板的位置
海口云洞图书馆丨中国海口丨MAD 建筑事务所-84
▼模板完成后进行钢筋和孔位的施工
海口云洞图书馆丨中国海口丨MAD 建筑事务所-86

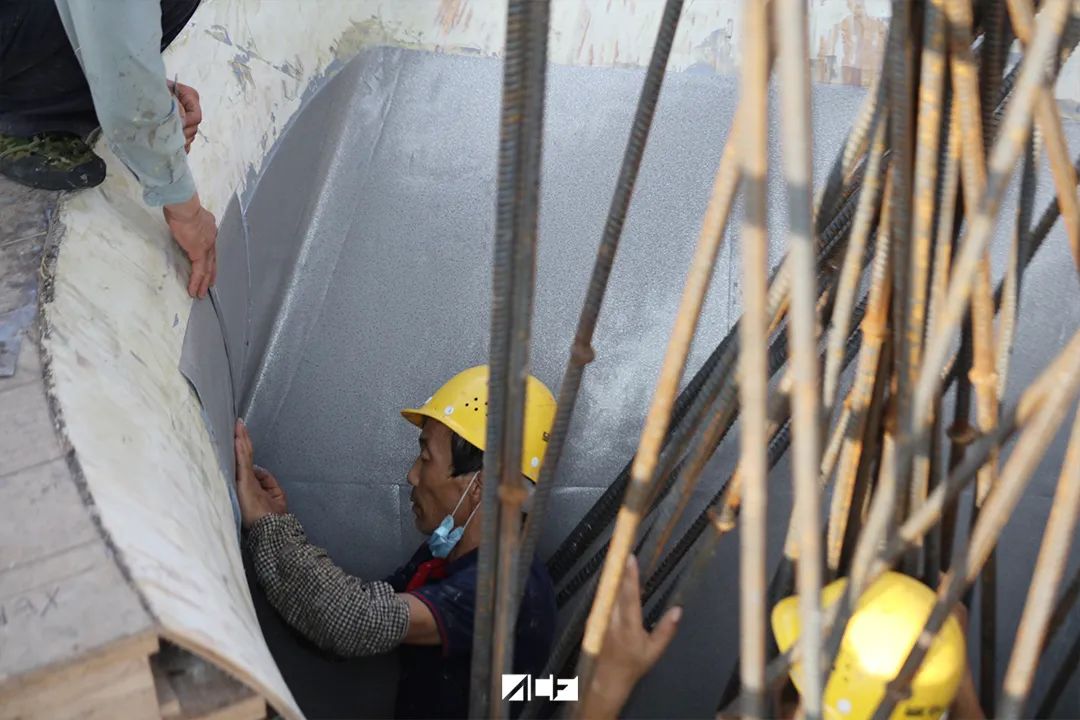

▼工人在狭窄的空间内完成模板表面的工序
海口云洞图书馆丨中国海口丨MAD 建筑事务所-88

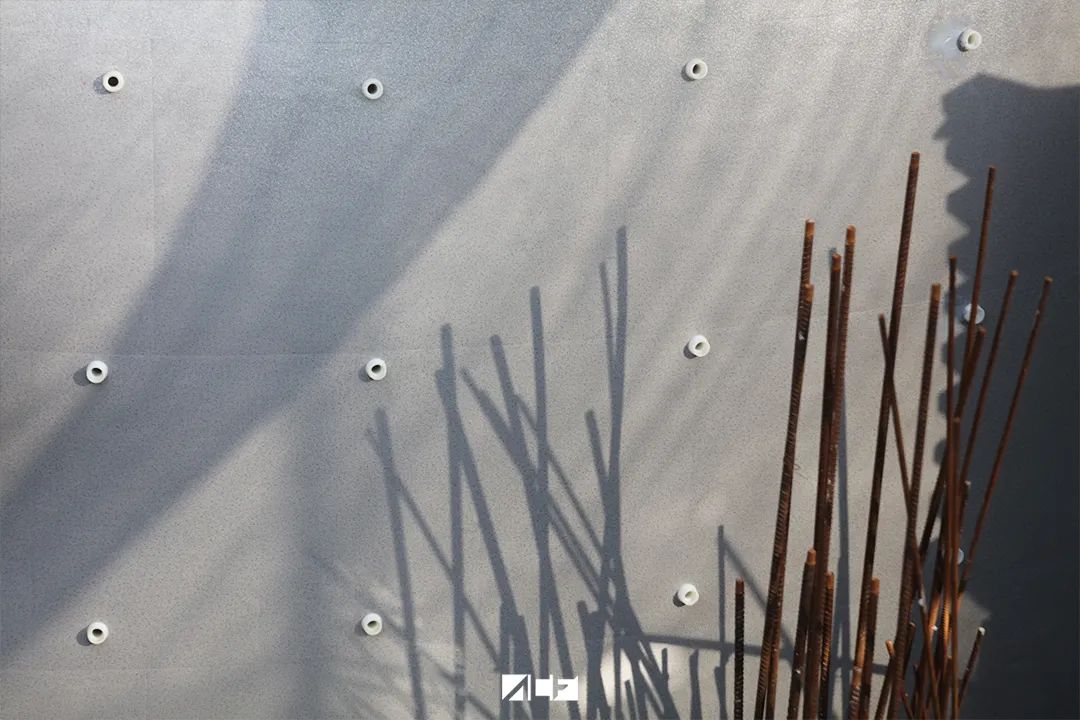

▼完成的模板表面
海口云洞图书馆丨中国海口丨MAD 建筑事务所-90
▼预埋的管线
海口云洞图书馆丨中国海口丨MAD 建筑事务所-92

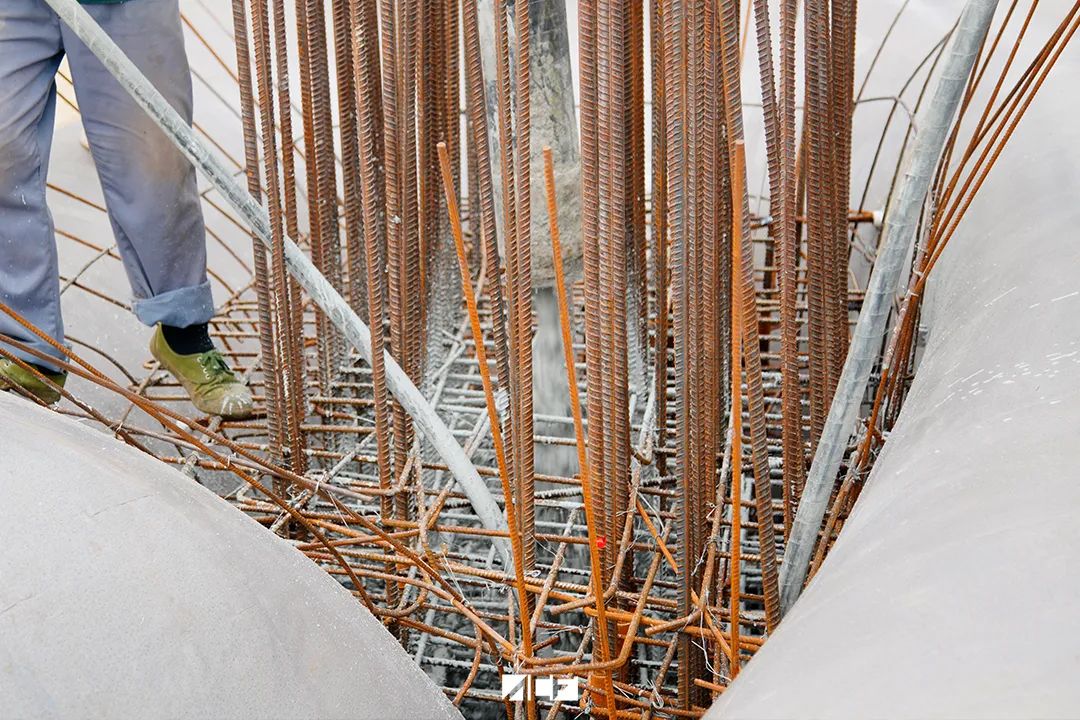

▼浇筑混凝土
海口云洞图书馆丨中国海口丨MAD 建筑事务所-94

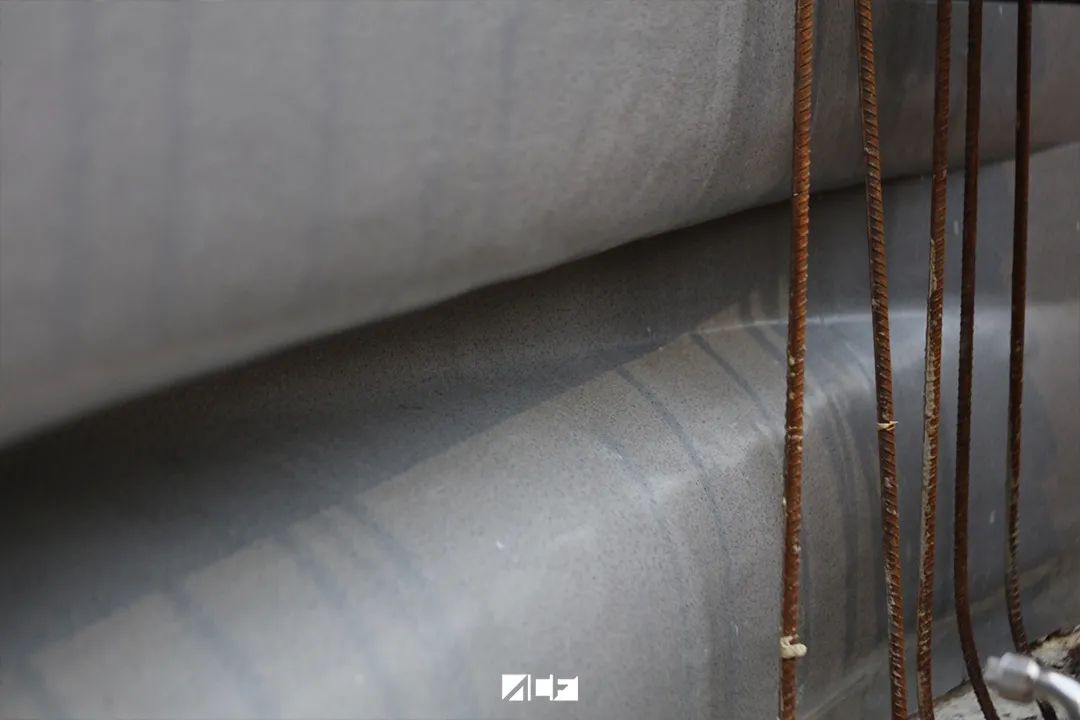

▼座椅的模板
海口云洞图书馆丨中国海口丨MAD 建筑事务所-96

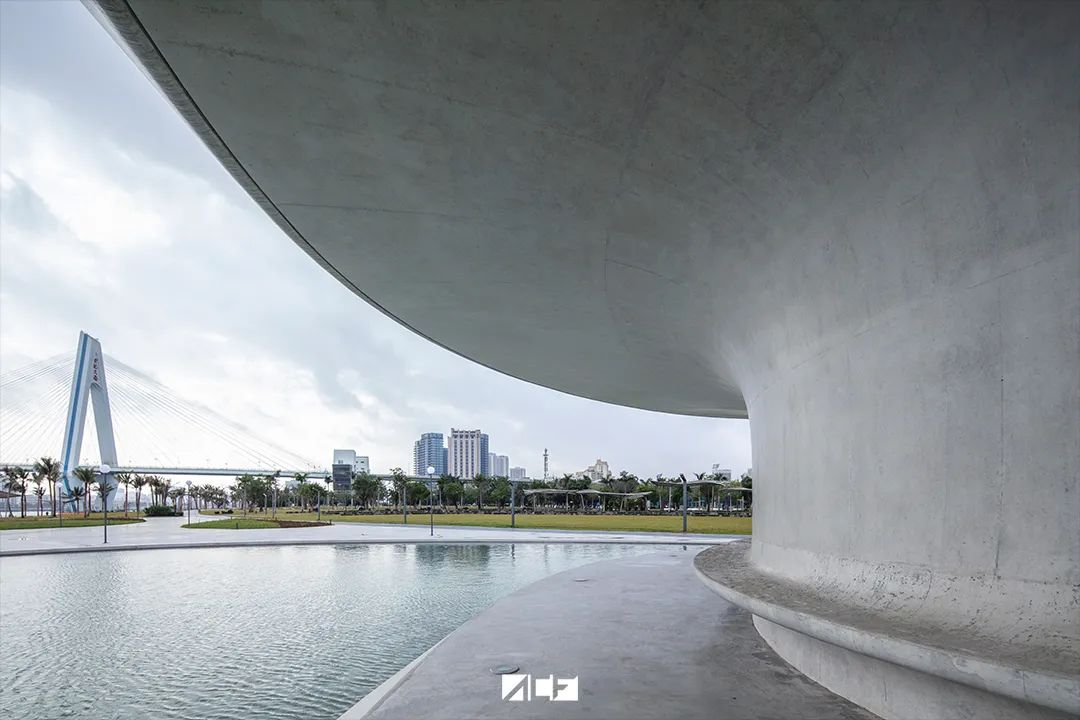

▼完工后的座椅
海口云洞图书馆丨中国海口丨MAD 建筑事务所-98

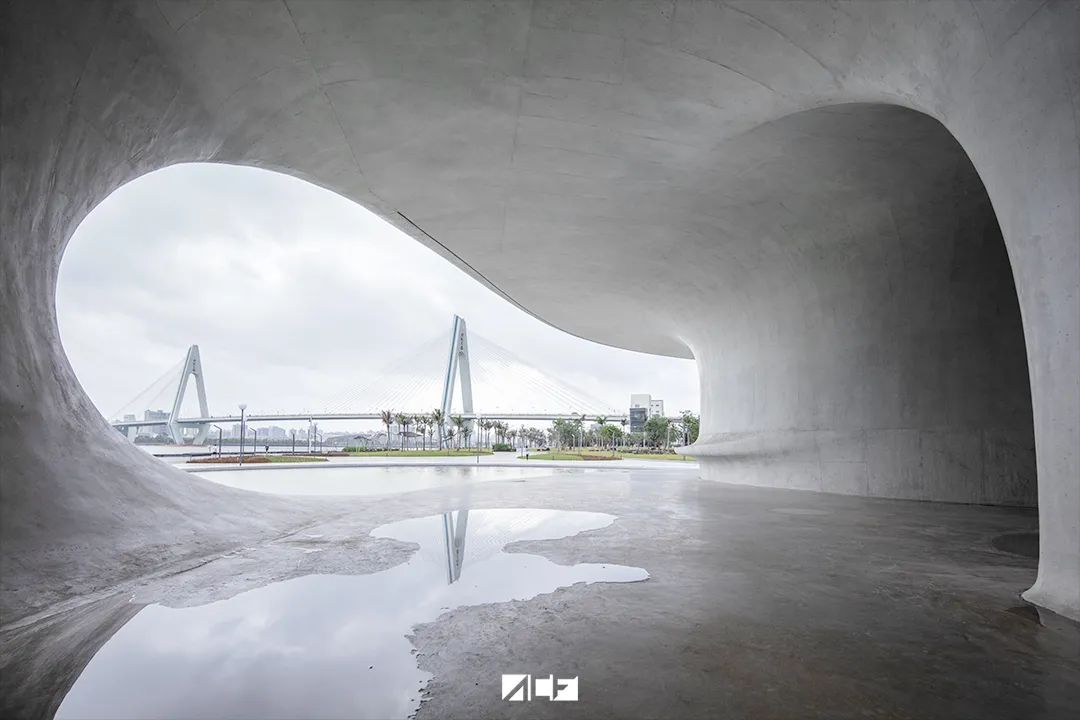

▼地面墙体天花的融合
海口云洞图书馆丨中国海口丨MAD 建筑事务所-100

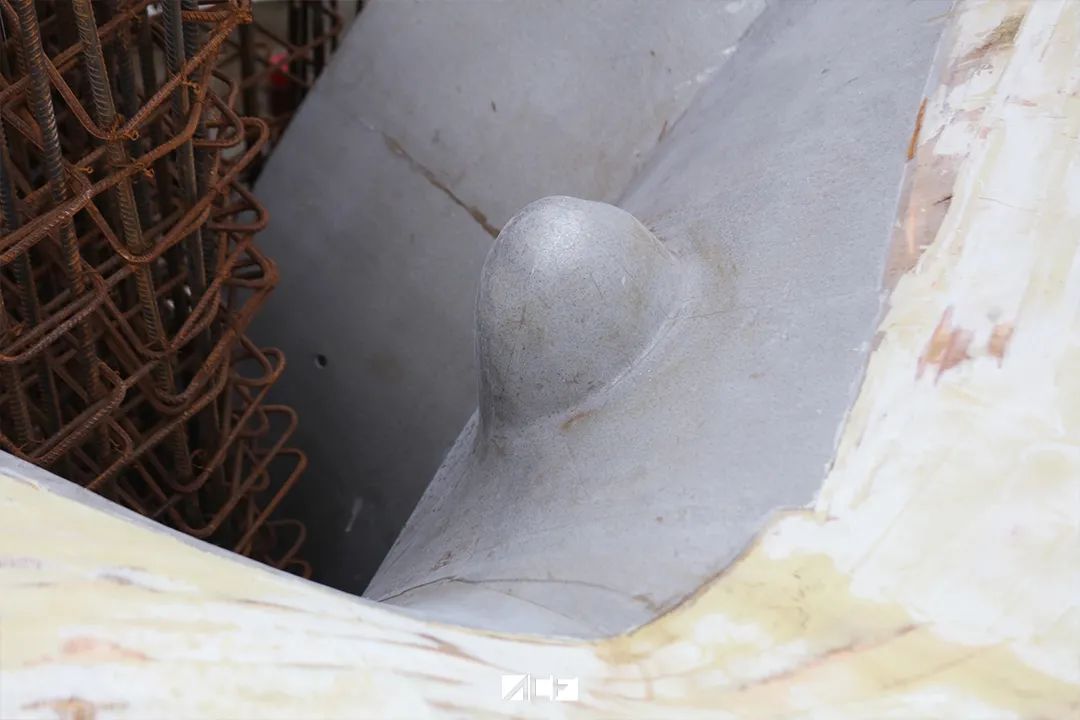

▼小云洞模板
海口云洞图书馆丨中国海口丨MAD 建筑事务所-102

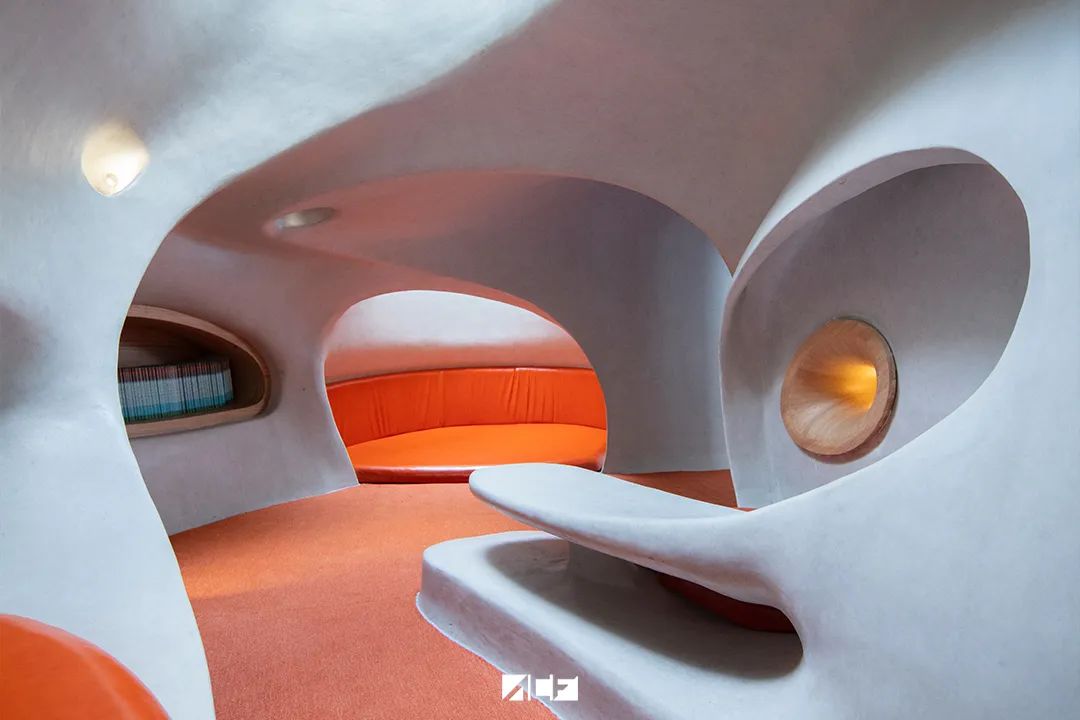

▼完工后的小云洞空间
海口云洞图书馆丨中国海口丨MAD 建筑事务所-104

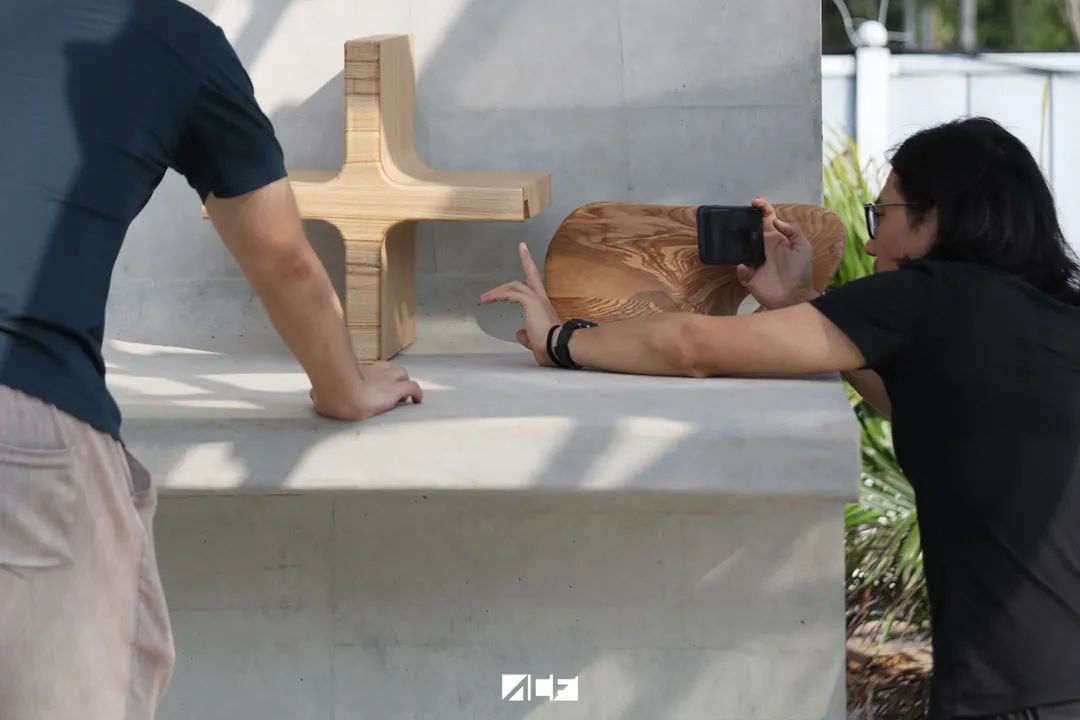

混凝土完成面和木质书架的打样
海口云洞图书馆丨中国海口丨MAD 建筑事务所-106

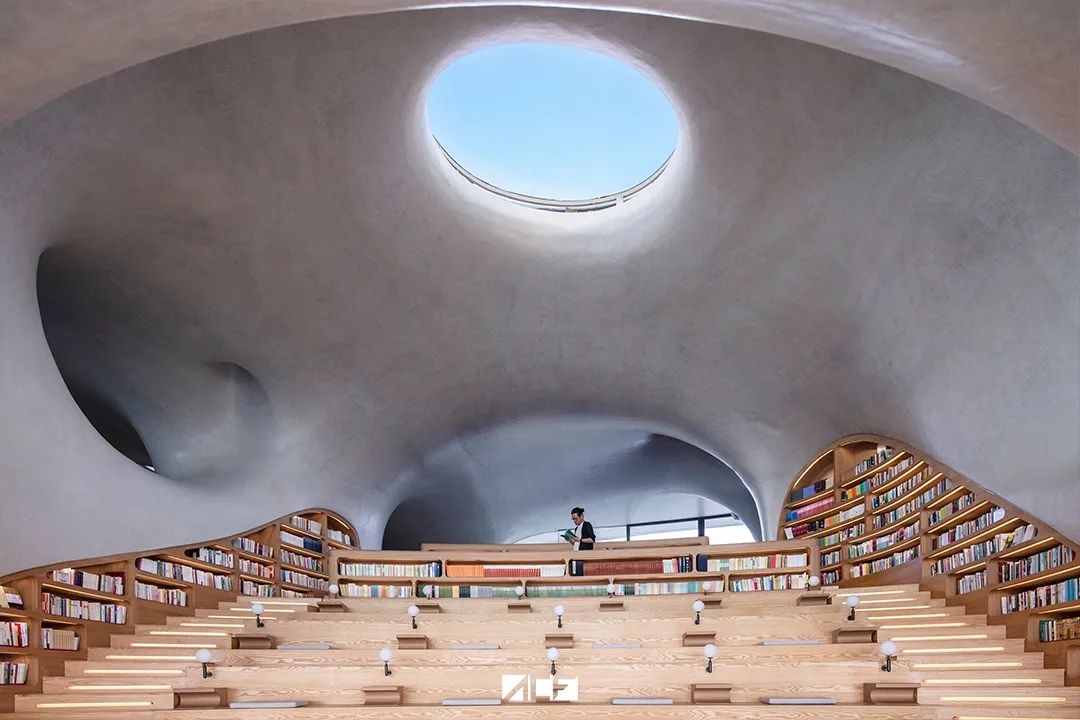

▼完工后的混凝土表面和木质书架
海口云洞图书馆丨中国海口丨MAD 建筑事务所-108
▼施工中的采光洞
海口云洞图书馆丨中国海口丨MAD 建筑事务所-110
▼完工后的采光洞
海口云洞图书馆丨中国海口丨MAD 建筑事务所-112

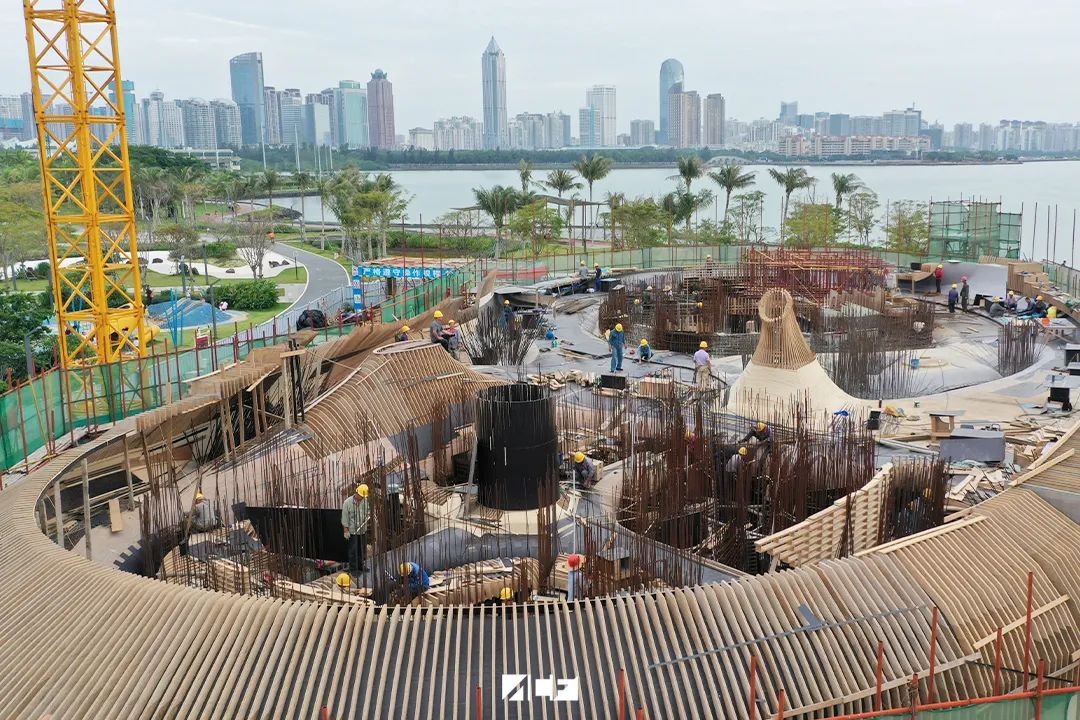

▼施工中的屋顶花园
海口云洞图书馆丨中国海口丨MAD 建筑事务所-114
▼完工后的屋顶花园
海口云洞图书馆丨中国海口丨MAD 建筑事务所-116

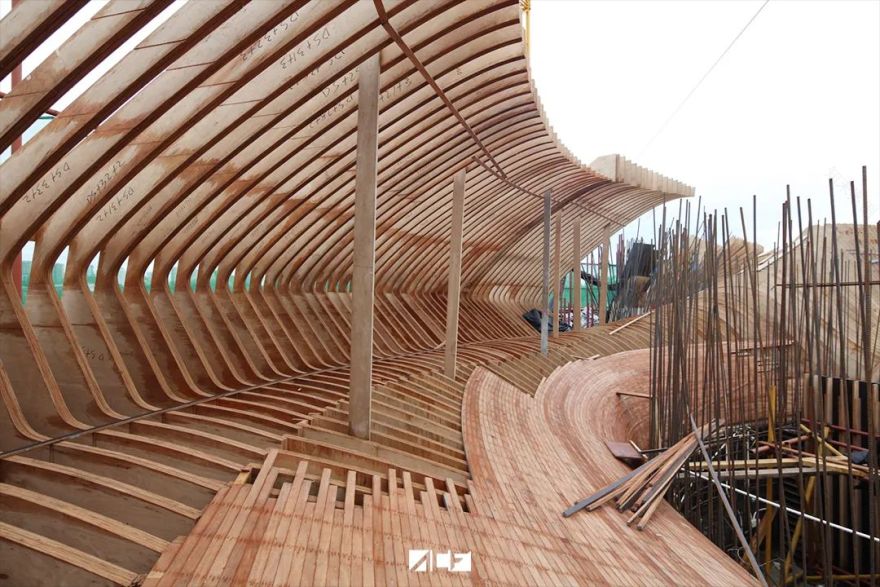

▼外立面模板
海口云洞图书馆丨中国海口丨MAD 建筑事务所-118
▼完工后的外立面
海口云洞图书馆丨中国海口丨MAD 建筑事务所-120

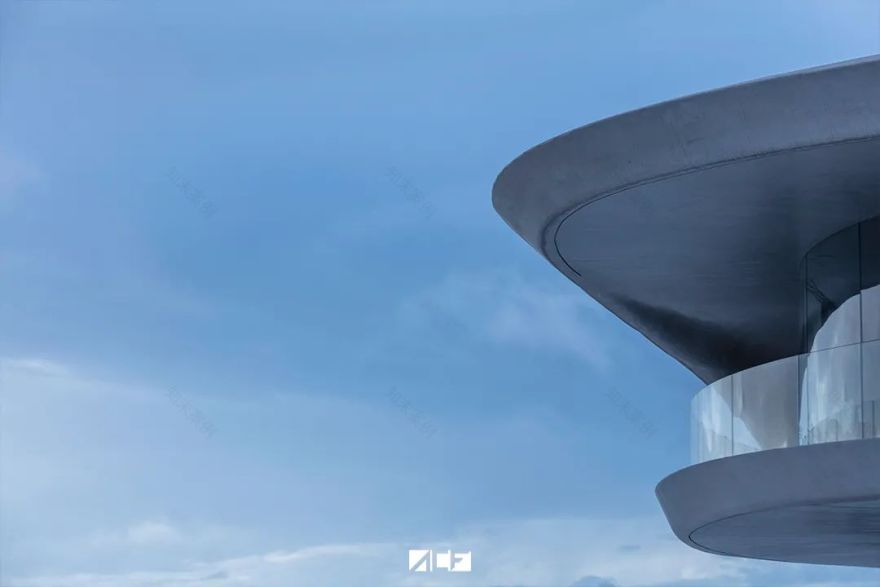

▼完工后的檐口造型
海口云洞图书馆丨中国海口丨MAD 建筑事务所-122

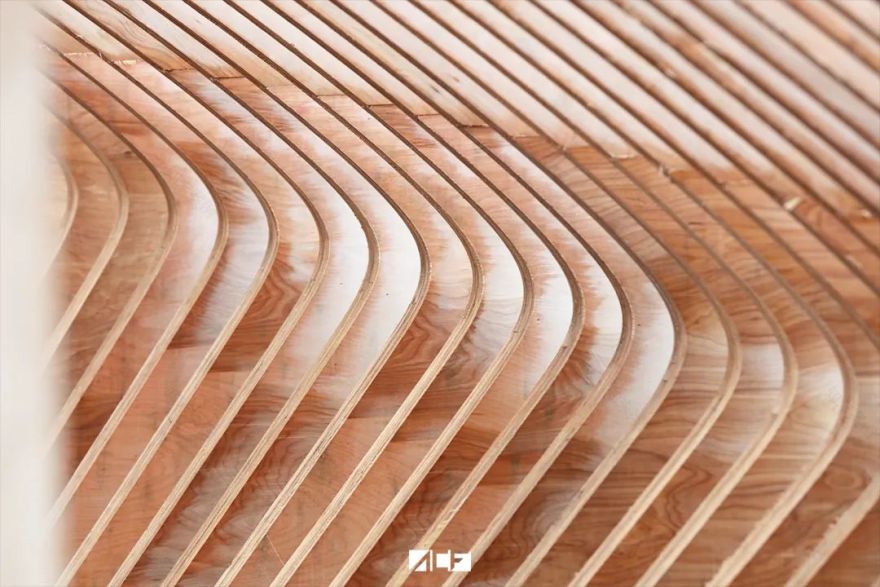

▼外立面模板
海口云洞图书馆丨中国海口丨MAD 建筑事务所-124

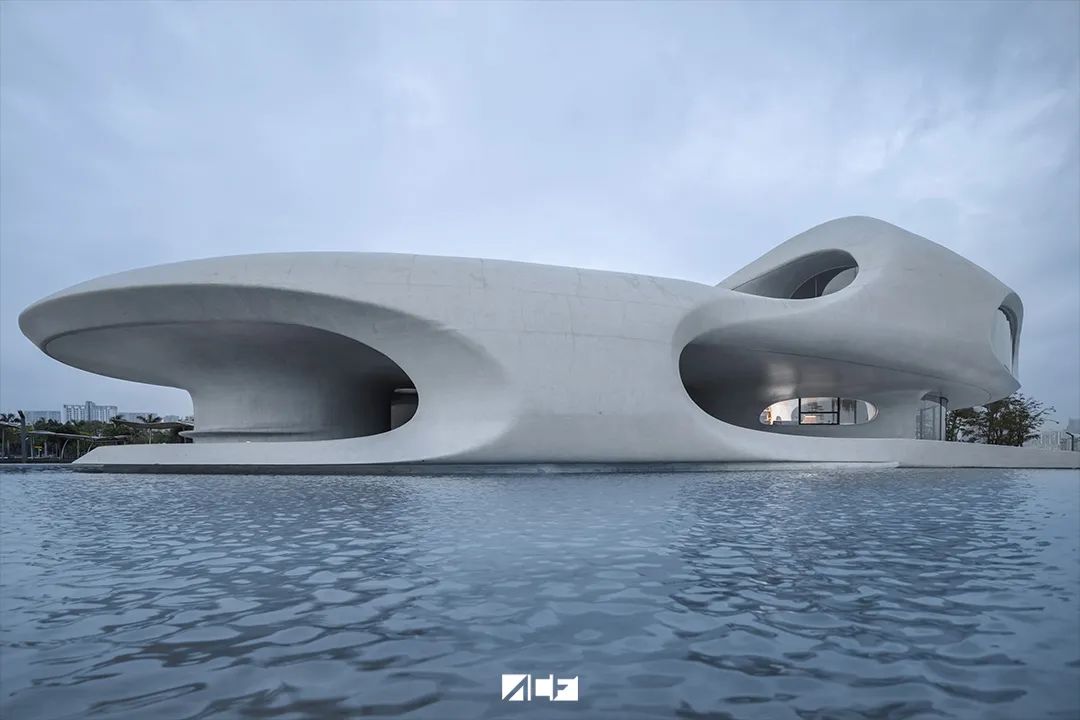

▼完工后的外立面
海口云洞图书馆丨中国海口丨MAD 建筑事务所-126
▼施工中的云洞
海口云洞图书馆丨中国海口丨MAD 建筑事务所-128

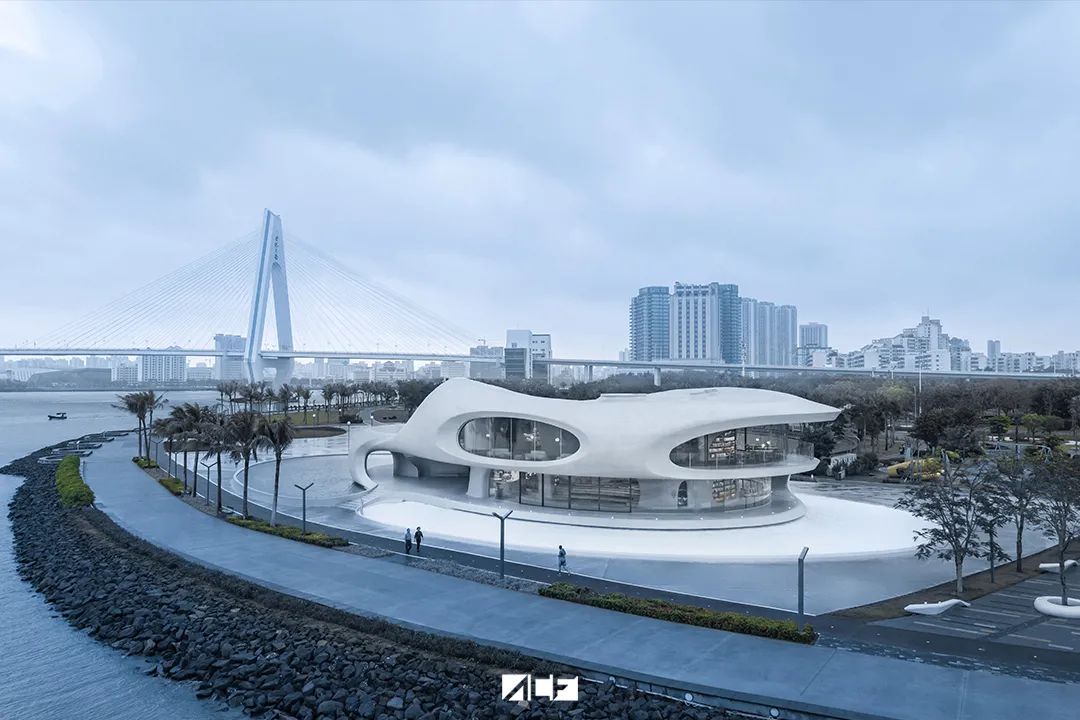

▼完工后的海口云洞图书馆
海口云洞图书馆丨中国海口丨MAD 建筑事务所-130
海口云洞图书馆的面积并不大,但飘逸的造型背后是复杂的施工工艺,是建筑师与施工方匠心营造的成果。每一朵云都充满着变化和挑战的可能性。▼飞往海南上空时摄的云洞
海口云洞图书馆丨中国海口丨MAD 建筑事务所-132

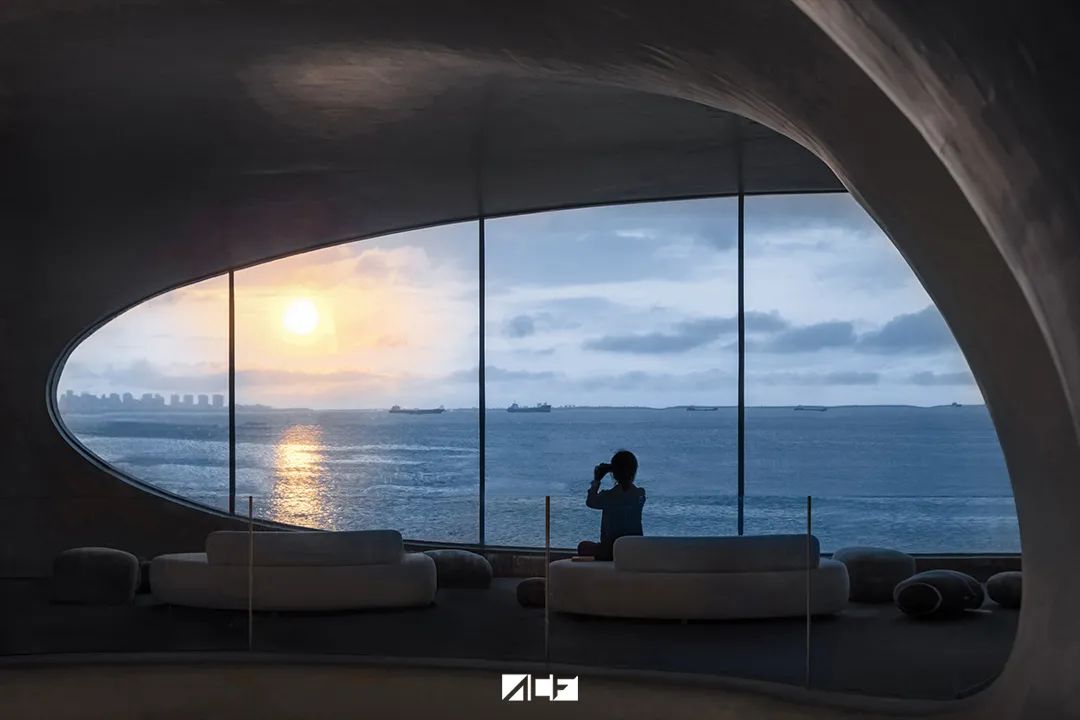

▼可以看到日落的海平面
海口云洞图书馆丨中国海口丨MAD 建筑事务所-134
海口云洞图书馆丨中国海口丨MAD 建筑事务所-135
海口云洞图书馆丨中国海口丨MAD 建筑事务所-136
海口云洞图书馆丨中国海口丨MAD 建筑事务所-137

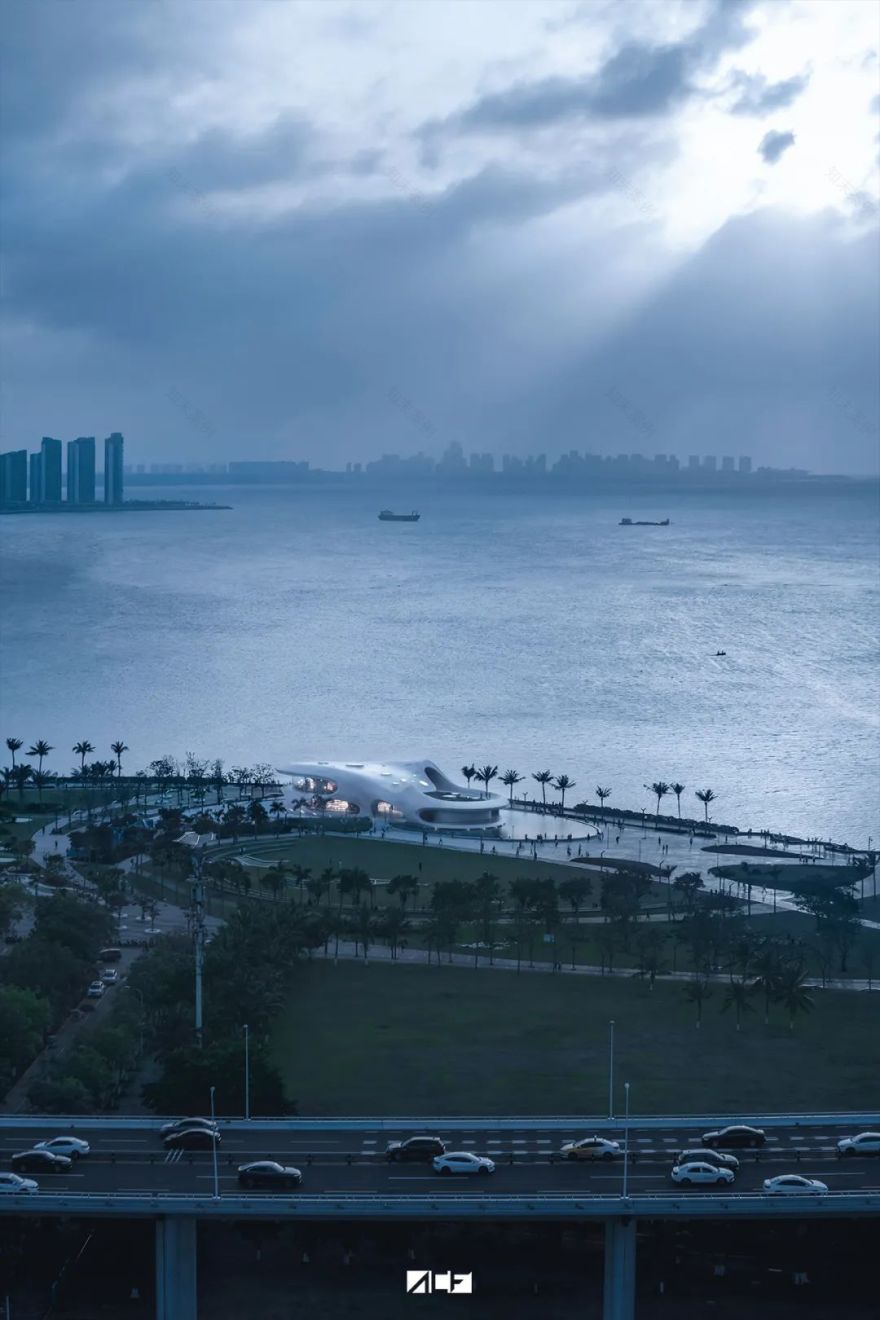

▼阳光穿透云洞
海口云洞图书馆丨中国海口丨MAD 建筑事务所-139
海口云洞图书馆
建筑设计:MAD 建筑事务所
施工总包:北京益汇达清水建筑工程有限公司
建筑摄影:ACF
本文来源于 ACF 域图视觉
由 MAD 建筑事务所授权发布
(ACF 为记录海口云洞图书馆建造过程的 MAD 合作摄影师)欢迎点击文末“阅读原文”查看更多!
