2019 北京世园会秦森企业展园——竹构演绎“木刨花”设计理念

木构局部，深入践行“曲面参数化技术应用+立体绿化”等多种技术手段 ©龚东星

感谢

上海秦森园林股份有限公司规划设计研究院

2019北京世园会是迄今展出规模最大、参展国家最多的一届A1类世界园艺博览会，共有110个国家和国际组织，以及包括中国31个省区市、港澳台地区在内的120多个非官方参展方参加。上海秦森园林股份有限公司(简称“秦森园林”)作为企业参展方匠心打造秦森企业馆，旨在全面发挥企业全产业链优势，在这个国际化的舞台上展示生态景观、中式园林、中国传统建筑活态保护等方面的实践成绩，让博大精深的中华文明赢得世界尊重，让中国文化遗产重新焕发鲜活生命力。秦森企业馆位于展馆区西北侧，场地总长78米、总宽30米，总占地面积2324平米，展馆北侧为展馆区主干道，周边为大面积绿化景观，南侧为中心广场，空间尺度开阔。西侧毗邻带状绿化轴，东侧是休憩广场，位于中国馆和植物馆中间。

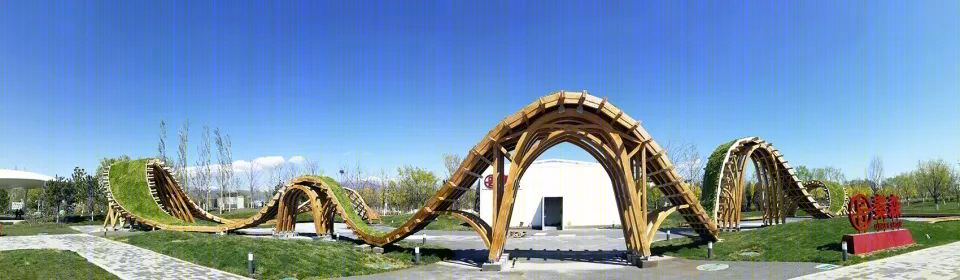

▼项目概览 ©龚东星

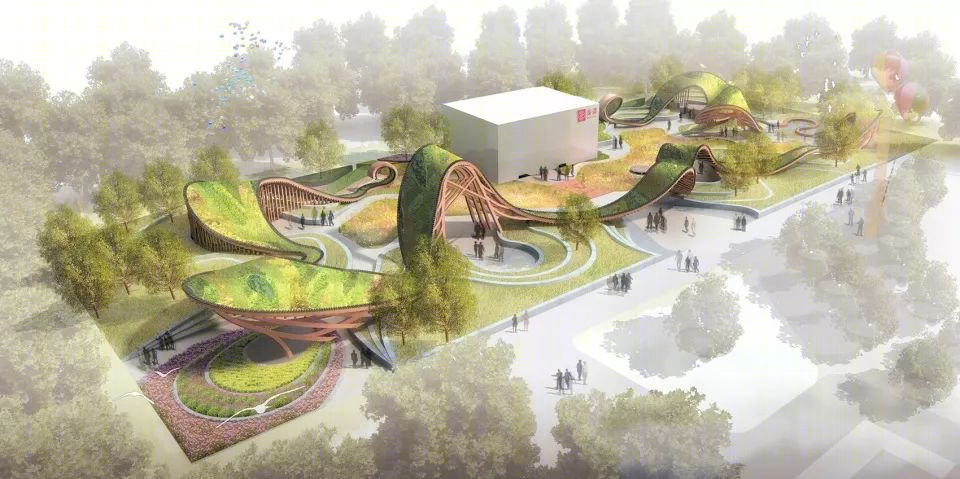

▼鸟瞰图 ©上海秦森园林股份有限公司规划设计研究院

秦森企业展园以独特的设计理念—“木刨花”，在设计上，利用生态纽带从空间维度上把整个展园有机联系起来，深入践行“曲面参数化技术应用+立体绿化”等多种技术手段，设计出国内大型竹木构筑。从前期简单概念，到中期形态空间定形，再到后期赋予“生命”，借木刨花简单纯粹的寓意和舒展优美的形态，用更加丰富而夸张的超前想法表现出来。每个月的活动日，我们在构筑下面举办“木雕木艺”体验活动，让游客与构筑物达到互动。

▼“木刨花”的设计理念 ©上海秦森园林股份有限公司规划设计研究院

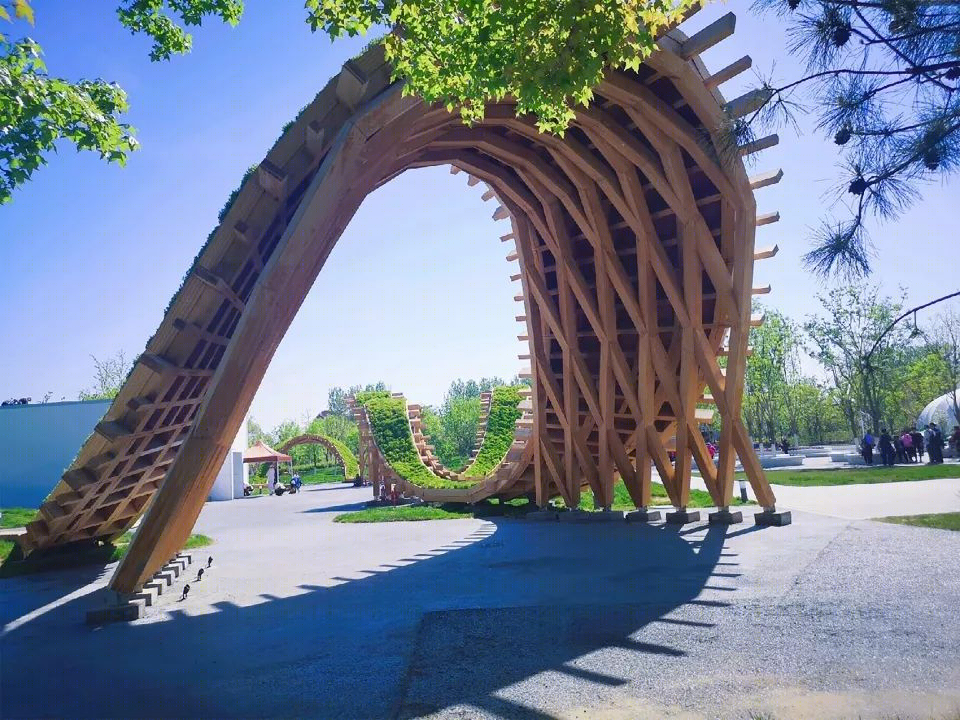

▼木构局部，深入践行“曲面参数化技术应用+立体绿化”等多种技术手段 ©龚东星

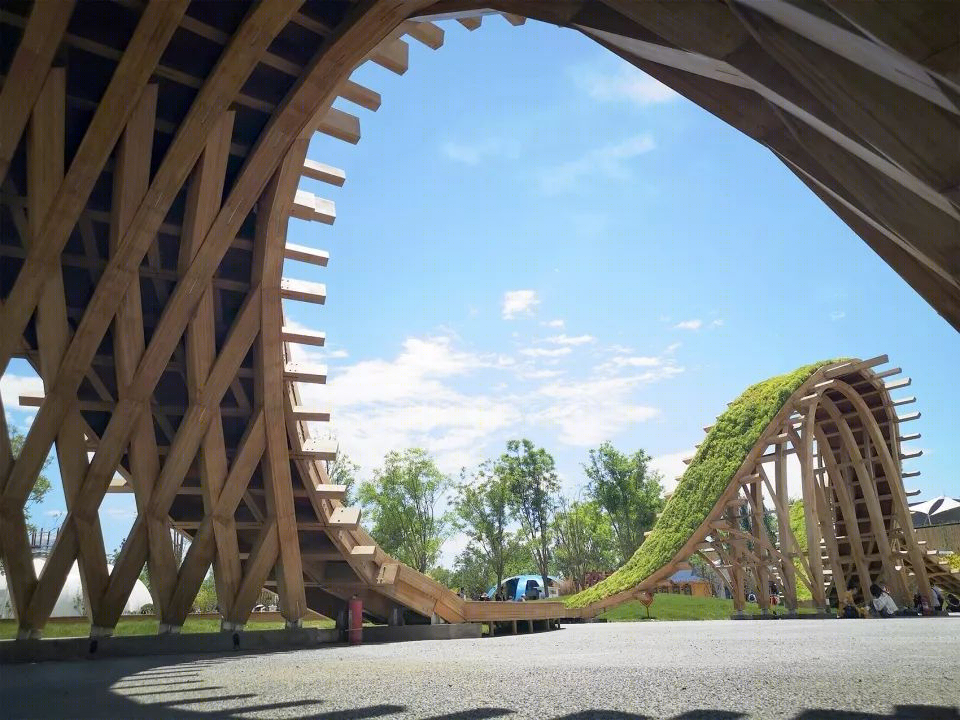

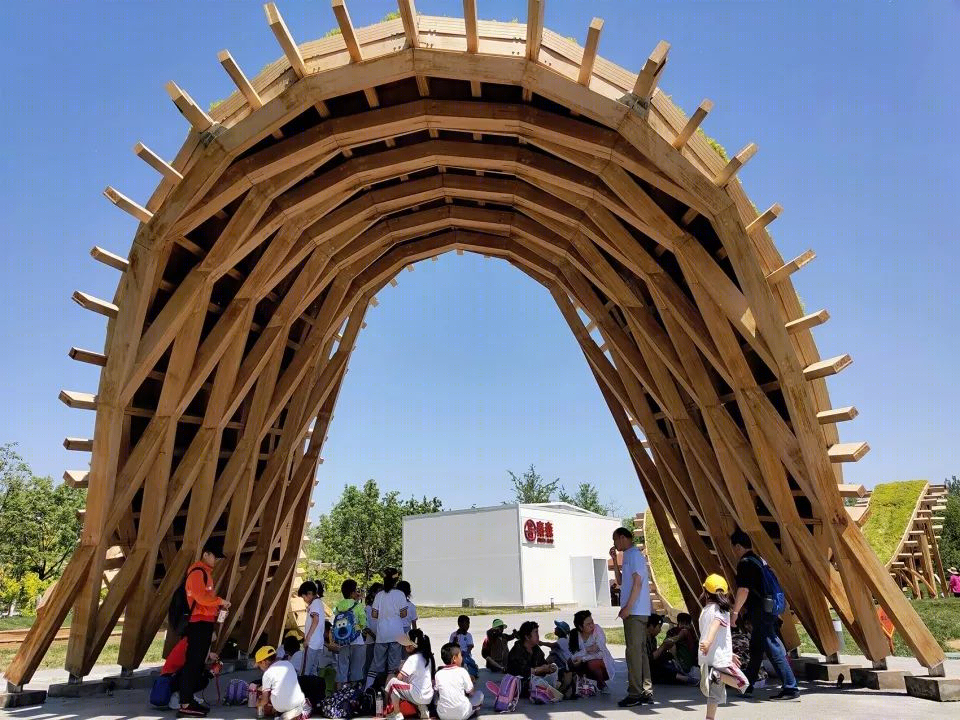

▼大型竹木构筑构局部 ©龚东星

▼木构作为遮阳体量 ©龚东星

为了实现建筑的空间形态的要求，结合工程竹的材料受拉强和抗剪弱的特点，结构设计采用了双层曲面网格的异形双曲面空间工程竹结构。关于内外拱连接部分，由于累计误差造成最后连接处有50MM误差，保证曲面的完整性和流畅感。由于构筑整体为多面异形，单体空间形态向外倾倒，内外拱双层网格受力实现内拱受压，外拱受拉，充分发挥工程竹结构适合轴向受力的特点。

内外拱在顶部采用多点连接形式，而非采用传统内外拱结构的内拱与檩条的垂直连接，这样做的最大好处是避免了结构的横纹受拉，而是通过特殊的节点设计将横纹受拉转换为顺纹受拉，更好的利用材料，多点连接增加了结构的连接可靠性。因为构筑为多维空间立体，呈现多面扭曲，所以每一根杆件的尺寸与偏转角度方向都不同，竹木杆件与五金件的槽口衔接要精准无误，给构筑设计增加很大难度，最后采取对每根杆件和五金件独立编号，在杆件加工和搭建上要有百分百的专业和细心。

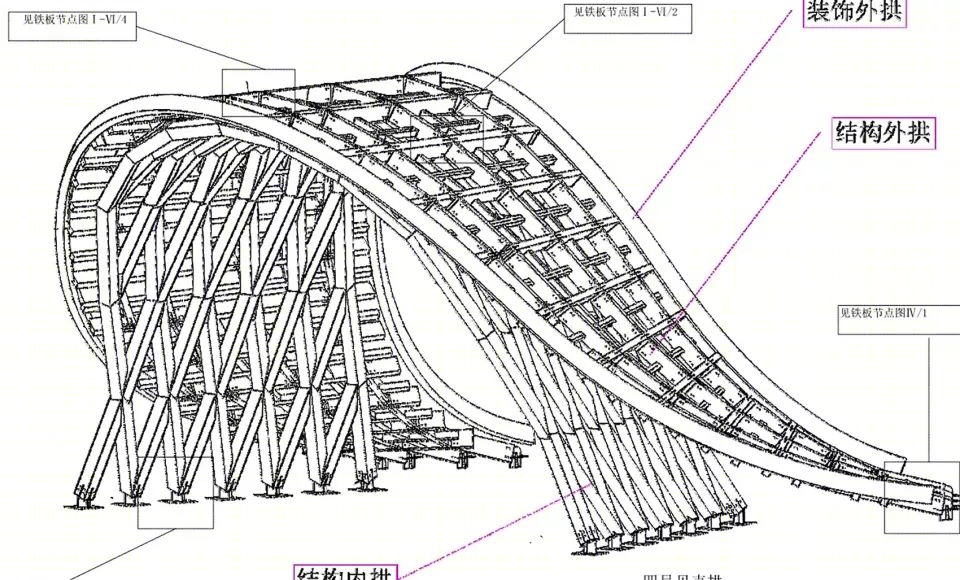

▼结构示意图 ©上海秦森园林股份有限公司规划设计研究院

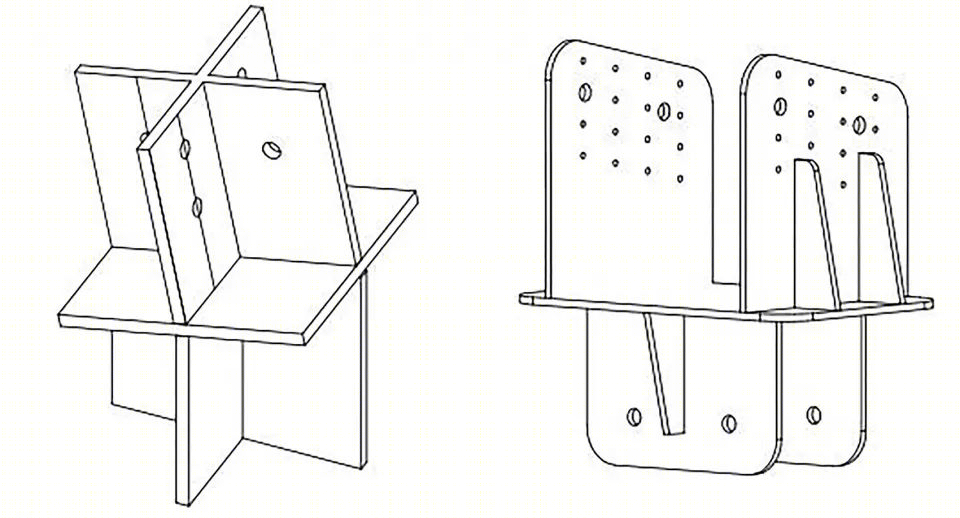

▼钢构件 ©上海秦森园林股份有限公司规划设计研究院

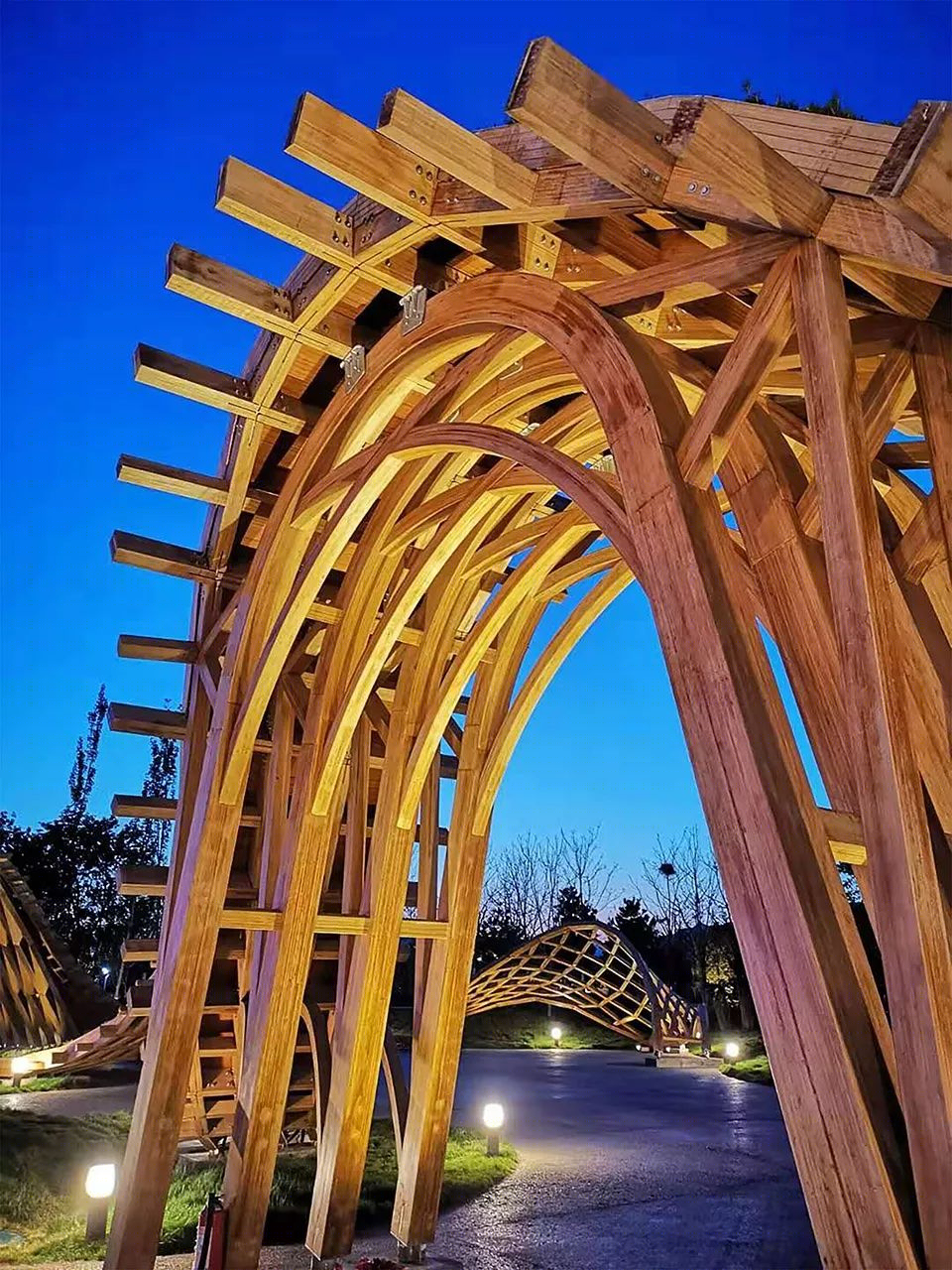

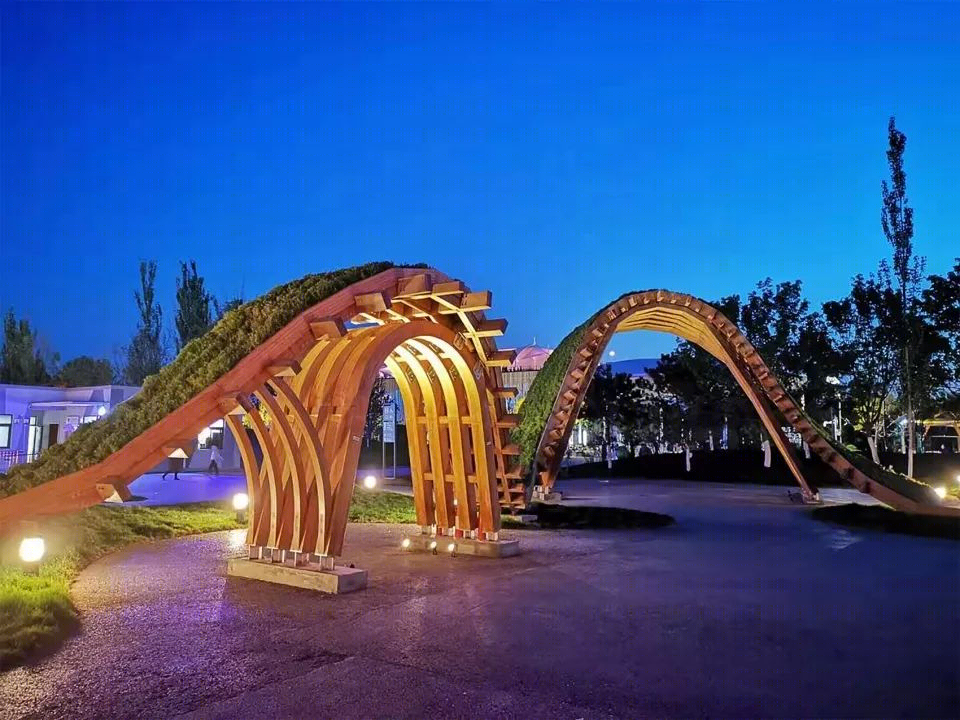

▼项目夜景，结构设计采用了双层曲面网格的异形双曲面空间工程竹结构 ©龚东星

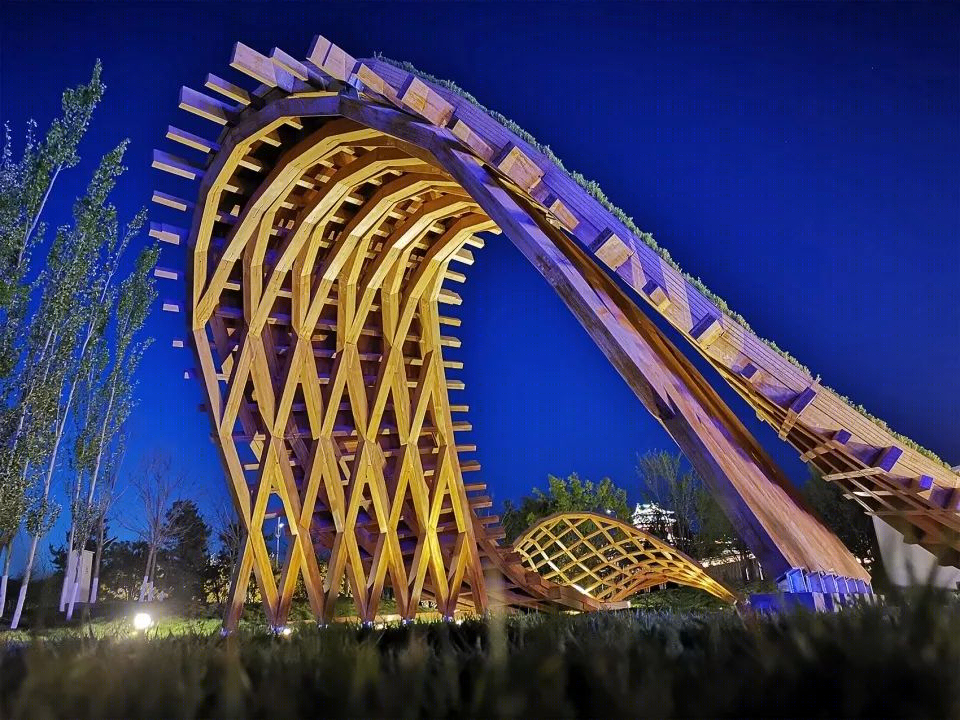

▼项目夜景，单体空间形态向外倾倒 ©龚东星

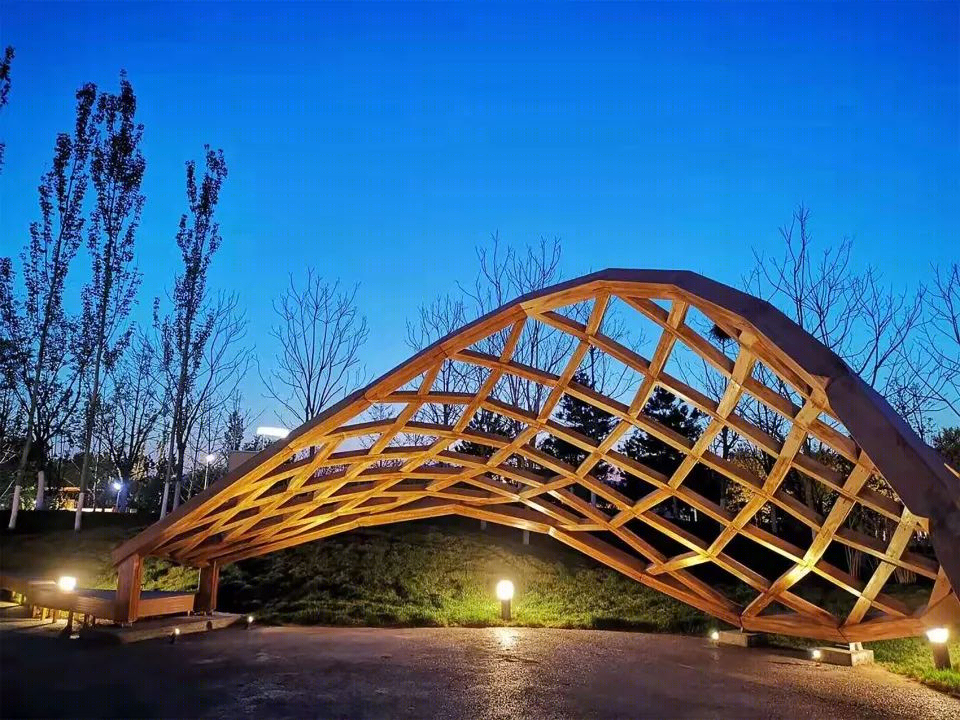

▼项目夜景，呈现多面扭曲 ©龚东星

▼项目夜景 ©龚东星

项目总结：“木刨花”构筑利用竹子生长优势，以竹子为材料，运用螺栓五金件固定，构成整体骨架，并且所有的弧“拱”是独立单体，加上屋顶覆盖垂直绿化（佛甲草），可在不同场地按照不同功能需求，反复拆卸组装，展馆淋漓尽致地体现出秦森公司精明务实的生态、环保、节能理念。

项目图纸

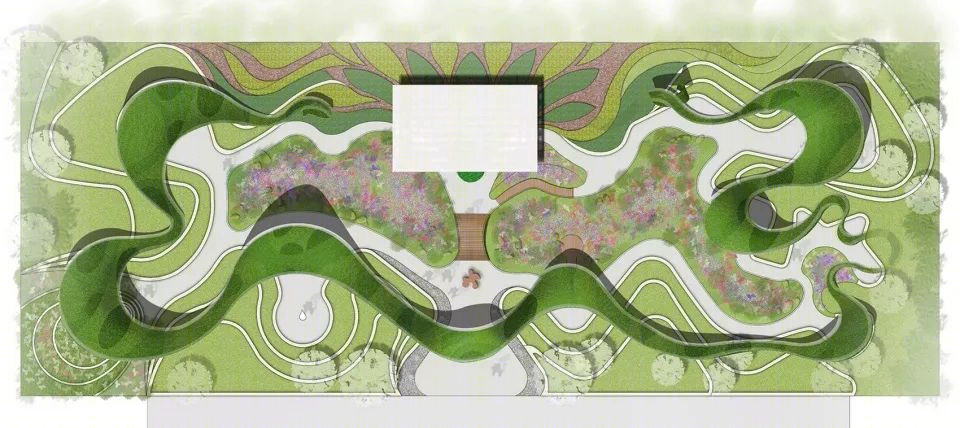

▼总平面图 ©上海秦森园林股份有限公司规划设计研究院

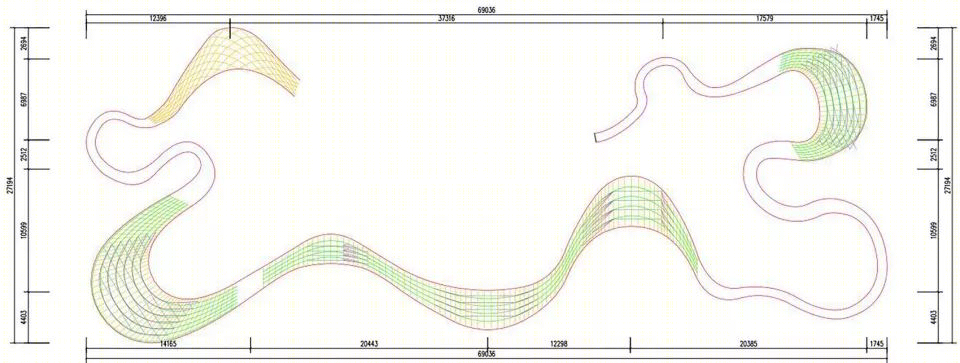

▼平面图 ©上海秦森园林股份有限公司规划设计研究院

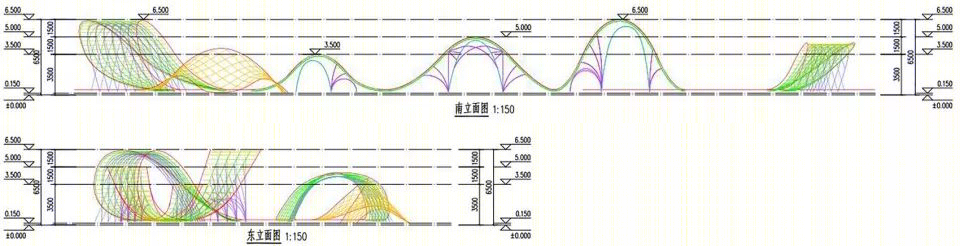

▼立面图 ©上海秦森园林股份有限公司规划设计研究院

项目名称：2019北京世界园艺博览会 – 秦森企业展园设计

地点：北京市延庆区

项目业主：上海秦森园林股份有限公司

项目占地总面积：2321 ㎡

设计单位：上海秦森园林股份有限公司规划设计研究院

主创设计师：齐延圩

设计师团队：封升、孙平、马波、王天慧、胡石、吴伟华、王丹

摄影：龚东星

项目完成时间：2019年4月

施工单位：上海寄予建筑材料有限公司

材料：竹木、钢 、佛甲草
