临汾射击馆丨中国建筑设计研究院有限公司

2020/08/20 10:30:00
查看完整案例
微信扫一扫
收藏
下载
临汾射击馆丨中国建筑设计研究院有限公司-0
幕墙与木质纹理
©吴清山
感谢
中国建筑设计研究院有限公司
临汾射击馆位于山西省临汾市市区以北,西临汾河,周边绿化丰富。

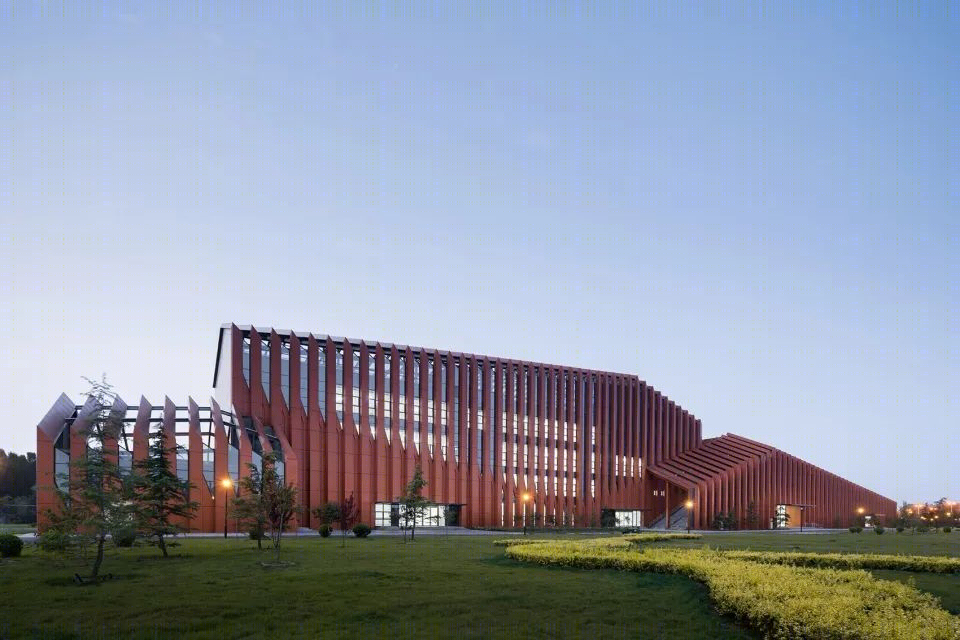

▼项目概览 ©吴清山
临汾射击馆丨中国建筑设计研究院有限公司-7
射击馆兼具训练与比赛功能,主要由飞碟靶场(室外),25米射击馆(半室内),50米射击馆(半室内),10米射击馆(室内)四个不同的部分组成。我们将几个射击场馆紧凑的组合在一起,10米射击馆置于50米射击馆的上方,在节约用地的同时避免了过长的流线。为保证运动员免受光线干扰,所有场馆都为南北向,运动员在进行比赛或训练时均面向北方。

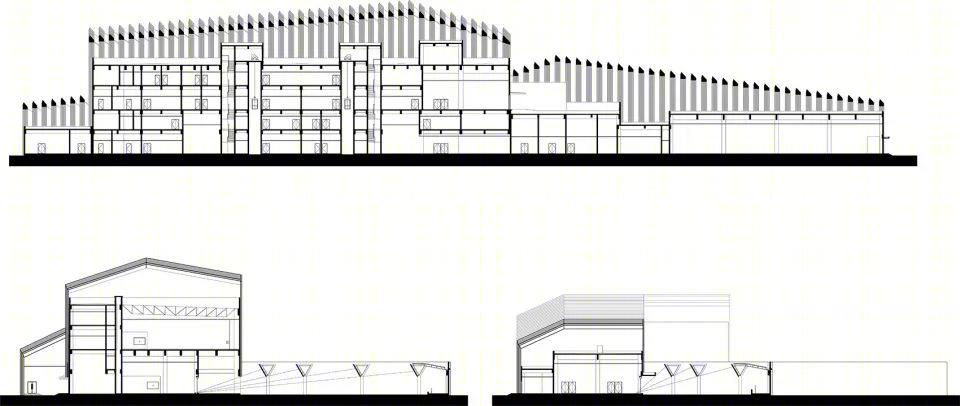

▼剖面图 ©中国建筑设计研究院有限公司
临汾射击馆丨中国建筑设计研究院有限公司-10

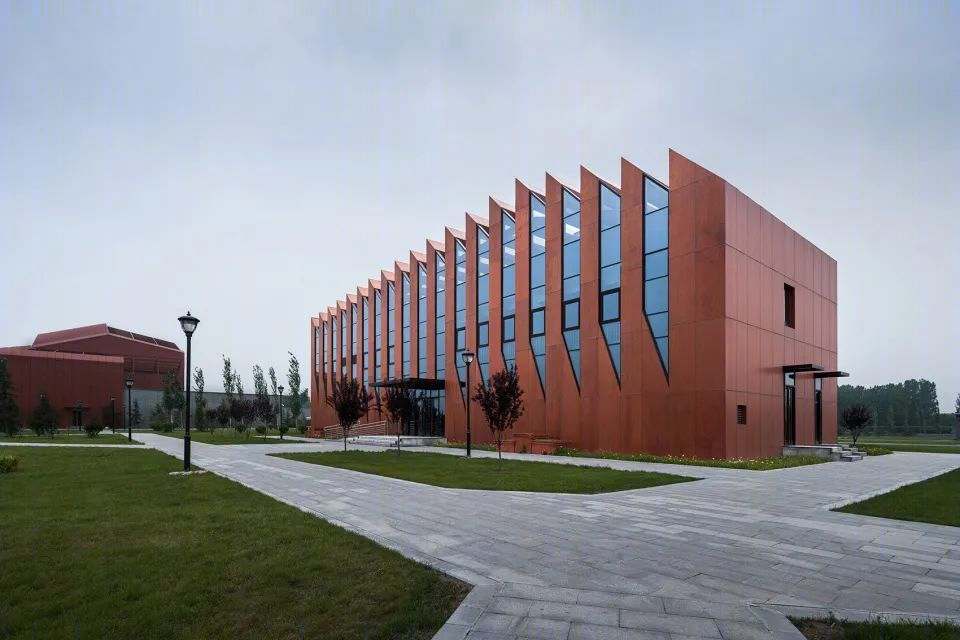

▼建筑外观 ©吴清山
临汾射击馆丨中国建筑设计研究院有限公司-12

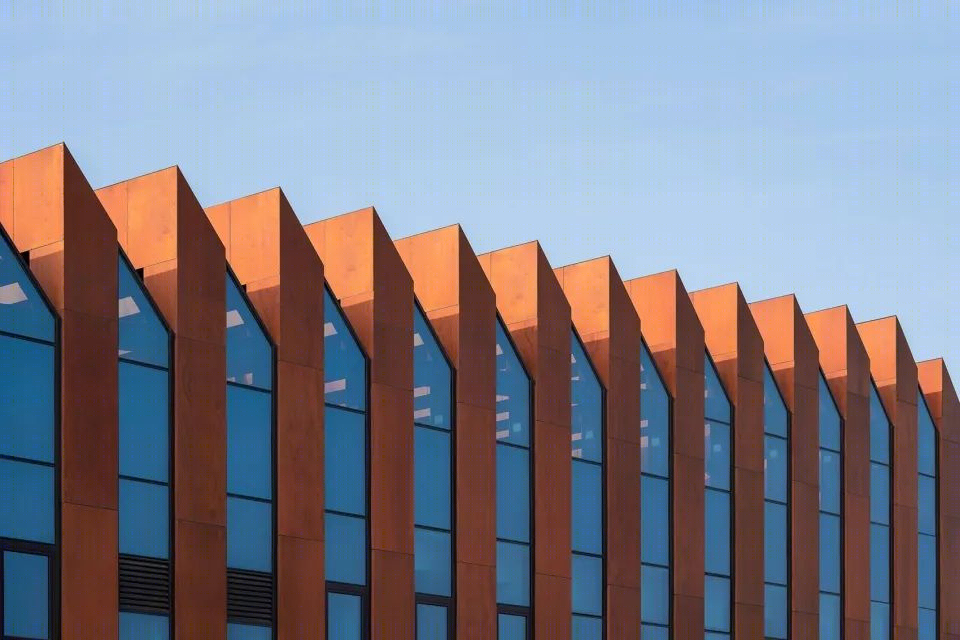

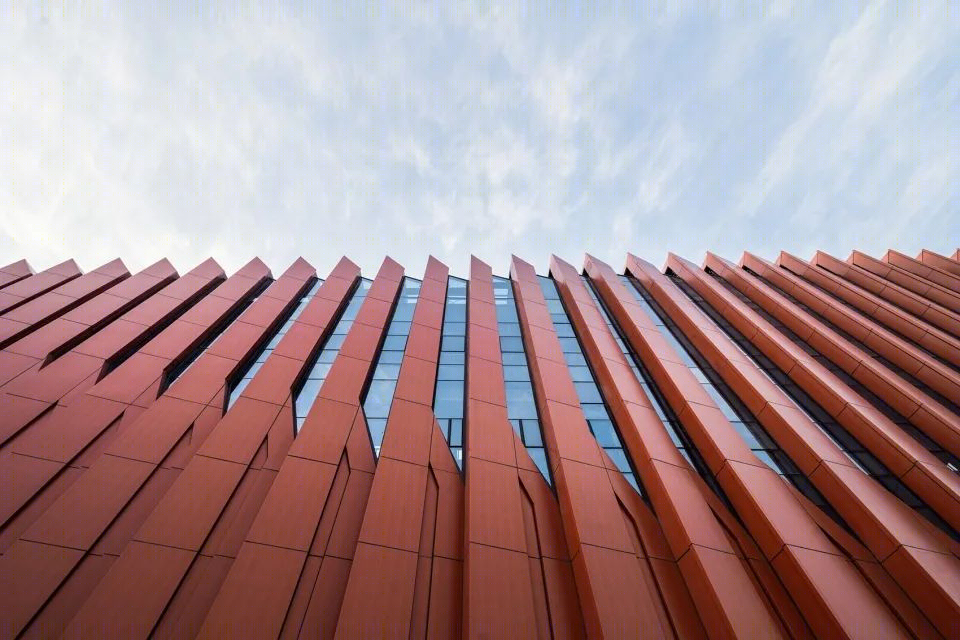

▼幕墙与木质纹理 ©吴清山
临汾射击馆丨中国建筑设计研究院有限公司-14
临汾射击馆丨中国建筑设计研究院有限公司-15
在流线上,运动员从枪械库房旁的入口进入建筑,训练流线简洁安全、方便管理。观众则从射击馆南侧两端的入口进入各个场馆,与训练流线互不交叉。
▼功能流线及形体生成 ©中国建筑设计研究院有限公司
临汾射击馆丨中国建筑设计研究院有限公司-18

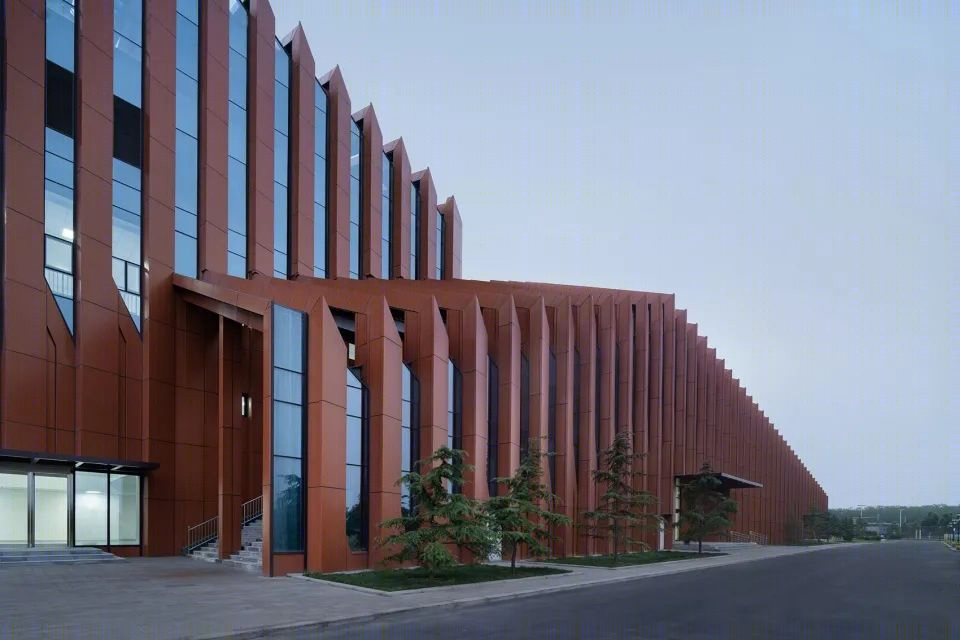

▼建筑入口 ©吴清山
临汾射击馆丨中国建筑设计研究院有限公司-20

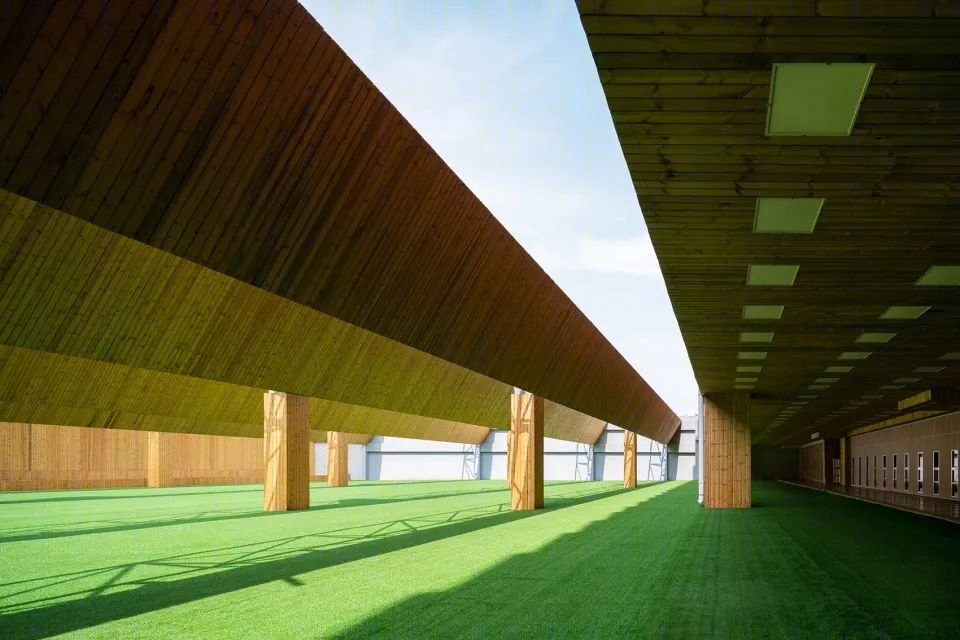

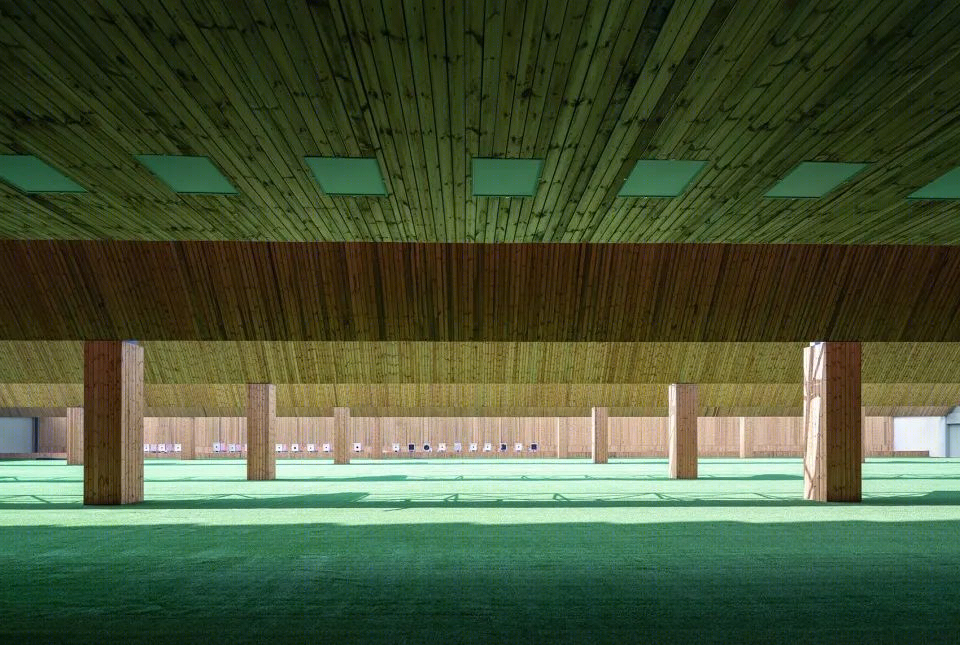

▼靶场内部空间 ©吴清山
临汾射击馆丨中国建筑设计研究院有限公司-22
临汾射击馆丨中国建筑设计研究院有限公司-23
建筑形体舒展,起伏有序,接近自然山体的天际线削弱了方整的建筑体量在绿化中的突兀感。而纵向的切片的操作则增加内外空间的渗透,使建筑更好地融合在环境当中。

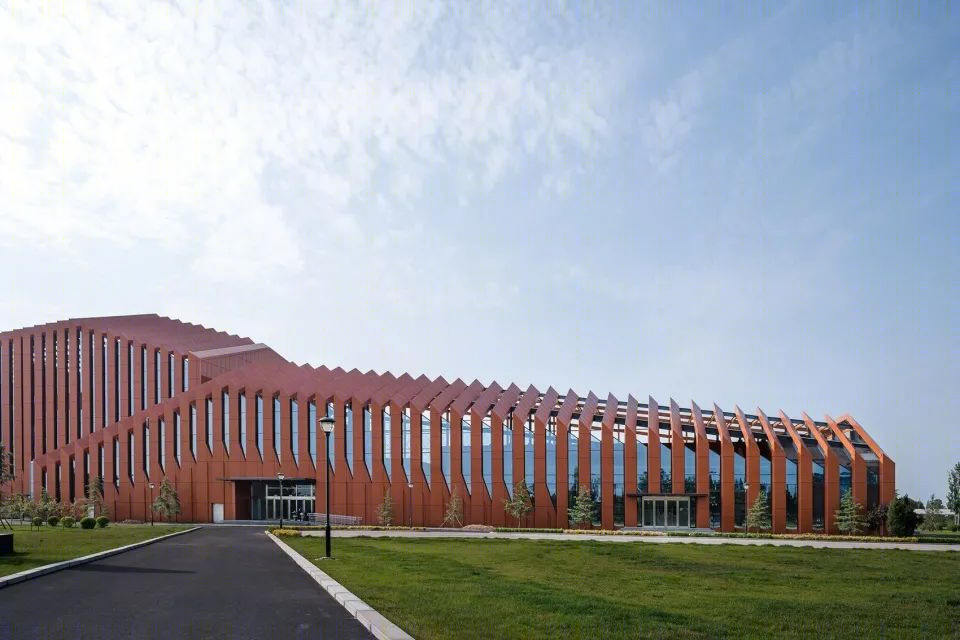

▼从入口路径远观建筑 ©吴清山
临汾射击馆丨中国建筑设计研究院有限公司-26

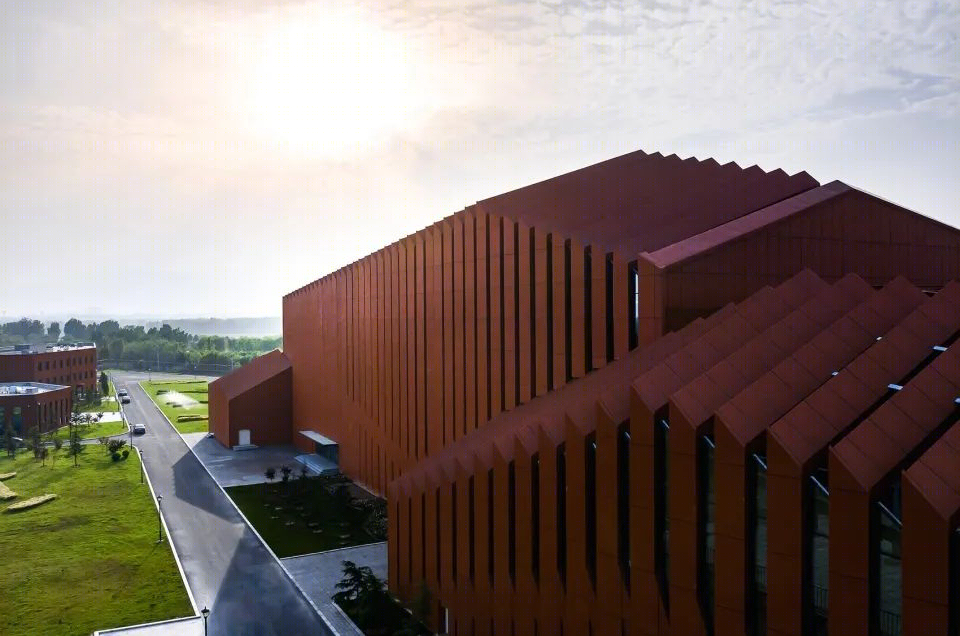

▼接近自然山体的天际线 ©吴清山
临汾射击馆丨中国建筑设计研究院有限公司-28

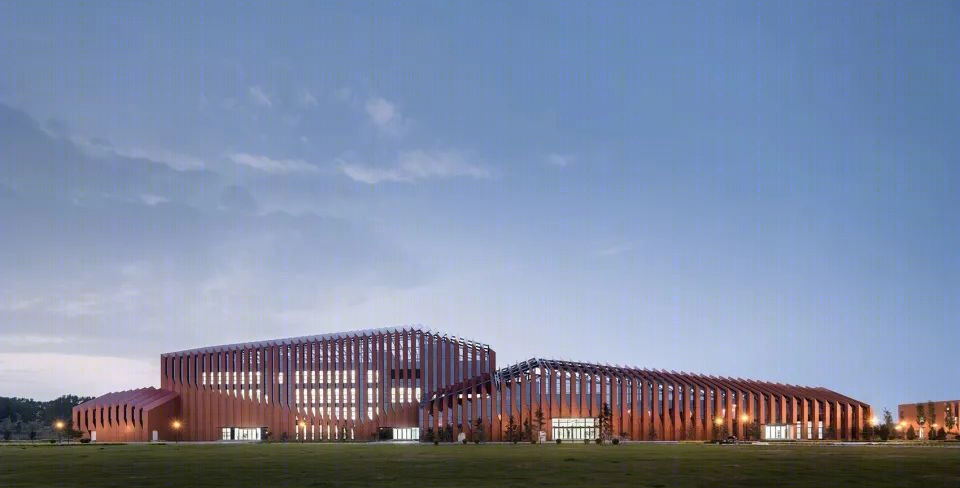

▼夜间的射击馆 ©吴清山
临汾射击馆丨中国建筑设计研究院有限公司-30

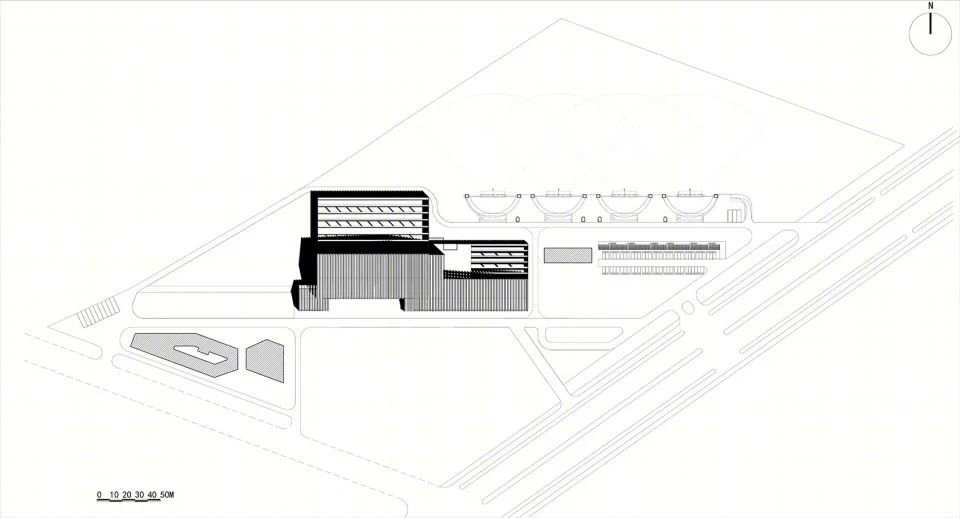

▼总平面图 ©中国建筑设计研究院有限公司
临汾射击馆丨中国建筑设计研究院有限公司-32

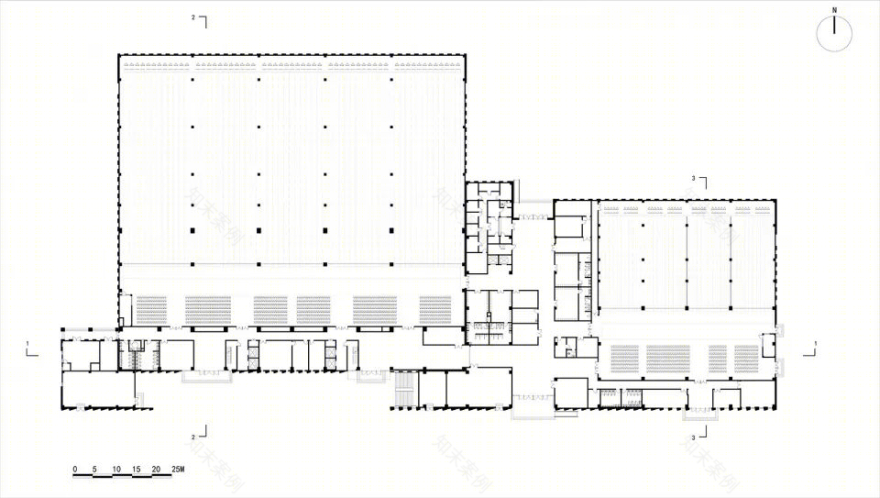

▼一层平面图 ©中国建筑设计研究院有限公司
临汾射击馆丨中国建筑设计研究院有限公司-34

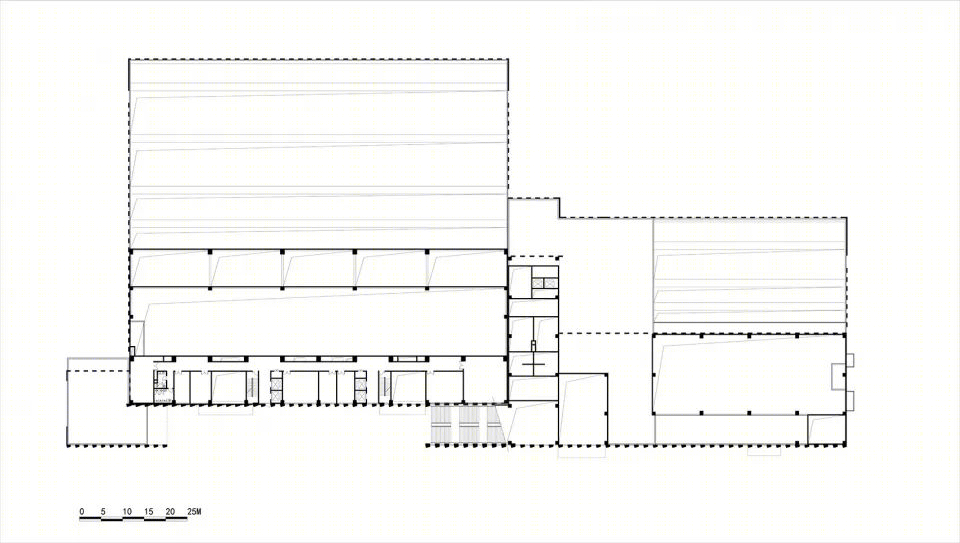

▼二层平面图 ©中国建筑设计研究院有限公司
临汾射击馆丨中国建筑设计研究院有限公司-36

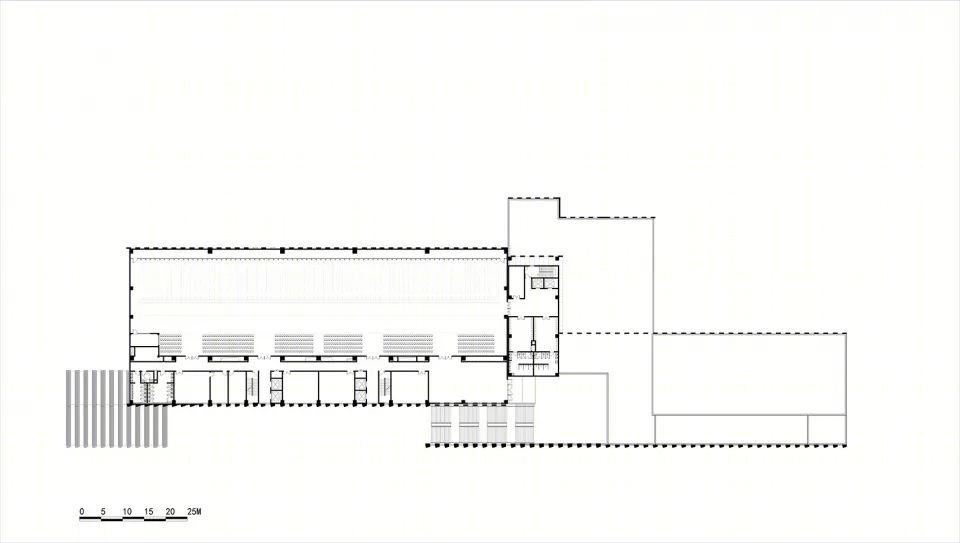

▼三层平面图 ©中国建筑设计研究院有限公司
临汾射击馆丨中国建筑设计研究院有限公司-38

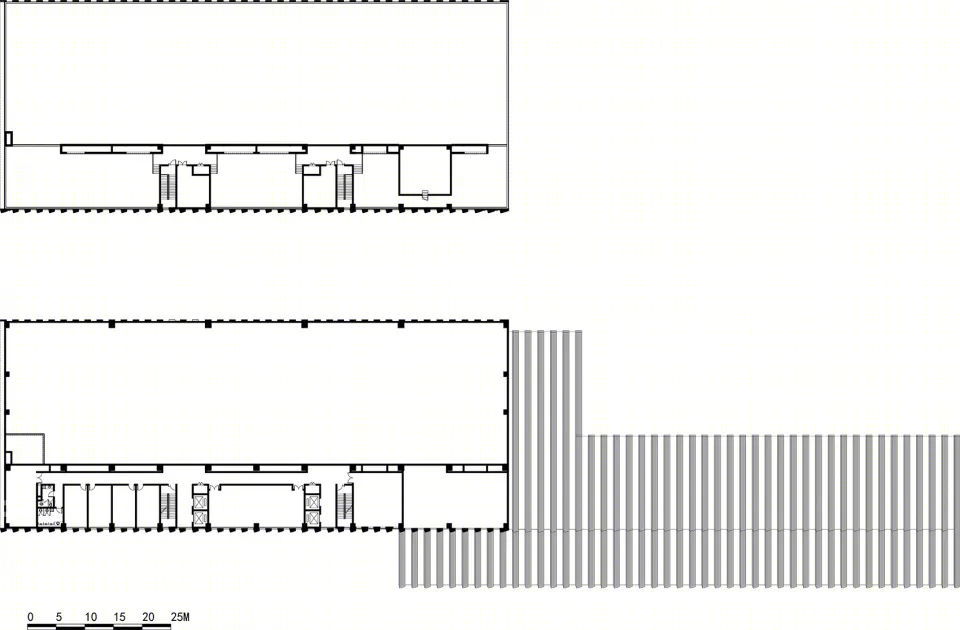

▼四五层平面图 ©中国建筑设计研究院有限公司
临汾射击馆丨中国建筑设计研究院有限公司-40
项目名称:临汾射击馆
设计方:中国建筑设计研究院有限公司
公司网站:
项目设计 & 完成年份:2018.03/2020.01
主创及设计团队:
主创建筑师:杨光
建筑:杨光、王霁、陈镇宇、侯锐、李慧琴、余洁、隋倩婧
总图:段进兆
结构:鲁昂、鲍伟丽
给排水:王世豪
暖通:符竹舟
电气:何静、张泽鹏
体育工艺:原树桂
项目地址:山西省临汾市
建筑面积:11250㎡
摄影版权:中国建筑设计研究院有限公司
客户:山西省临汾市文化局
摄影:吴清山
品牌:菲诺力克天然木纹户外板——鑫瑞宸科技(北京)有限公司
