苏州建设交通高等职业技术学校装配式建筑展厅——寻长设计

受谢亿民设计委托，寻长 (NARMAL) 设计了苏州建设交通高等职业技术学校建筑工程系展厅。

作为”预制装配式建筑”的展厅及授课课堂，我们用”全装配式图书馆”的概念来传达我们对这一展示空间的解读和对教学空间的回应。

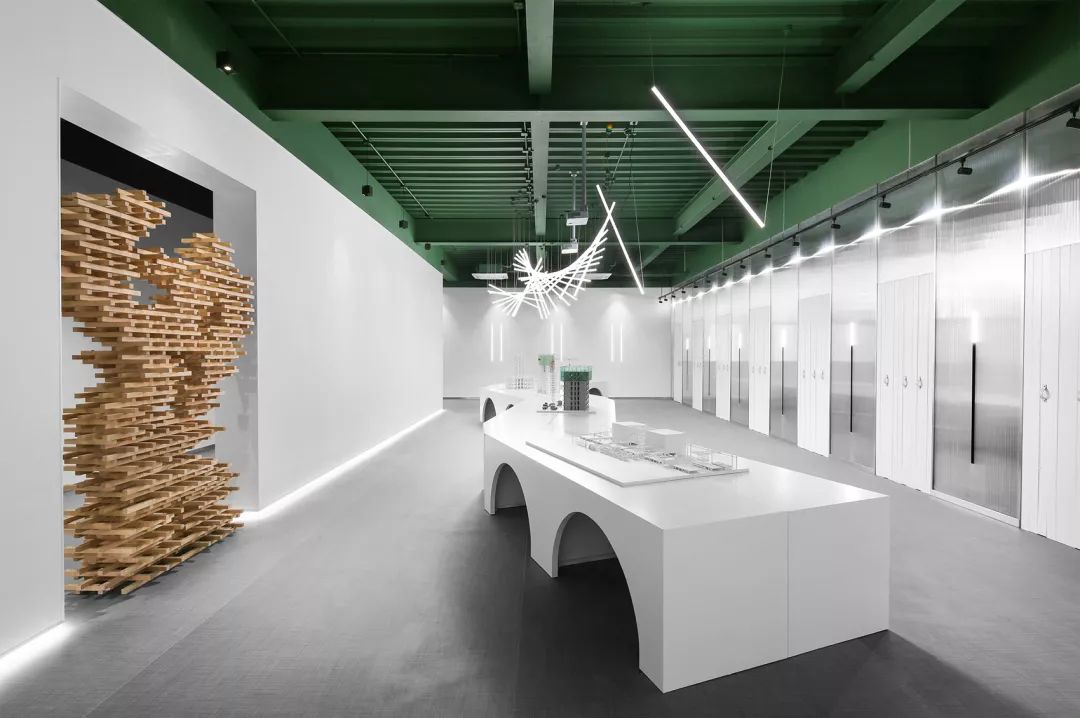

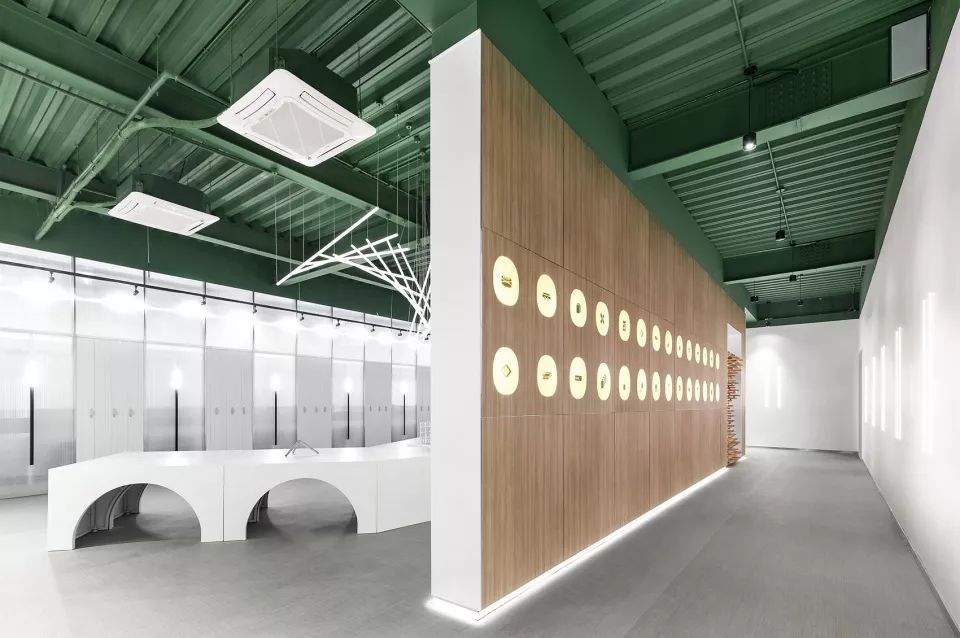

▼从入口望向展厅

概念色彩提取

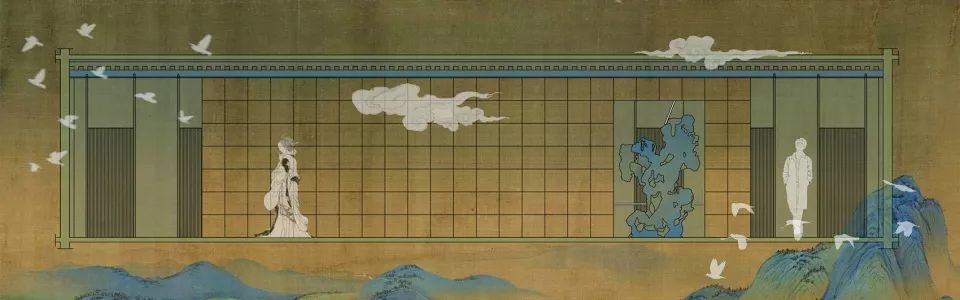

▼立面图

应该装配到底

如何用“装配的方式”来设计装配的内容，是我们设计的核心。

单元模块的理性表达和感性阐述是我们针对“装配式”设计、“装配式”教学的设计要点。

至此，我们提出了”全装配式图书馆”的设计概念。

图书馆本就是一个知识贮藏与传递的场所，也是学习静修的理想之地。

而”图书”在这里就是那些文字图片、参数化模型、多媒体、交互体验、真实情况下的构件应用、新材料新技术新产品，等等。

实体或虚体，实现着常规课堂条件下无法实现的教学效果。

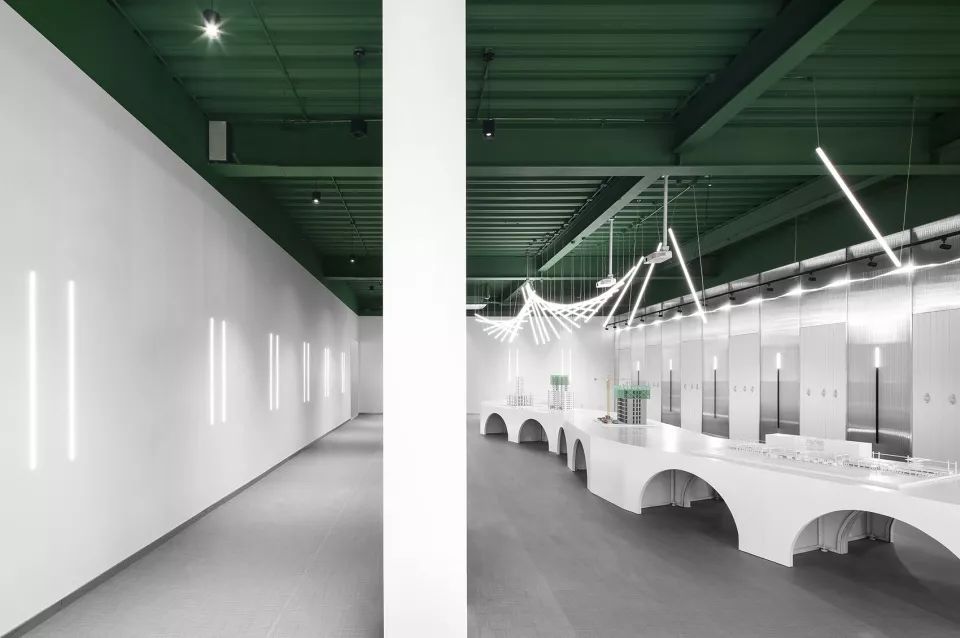

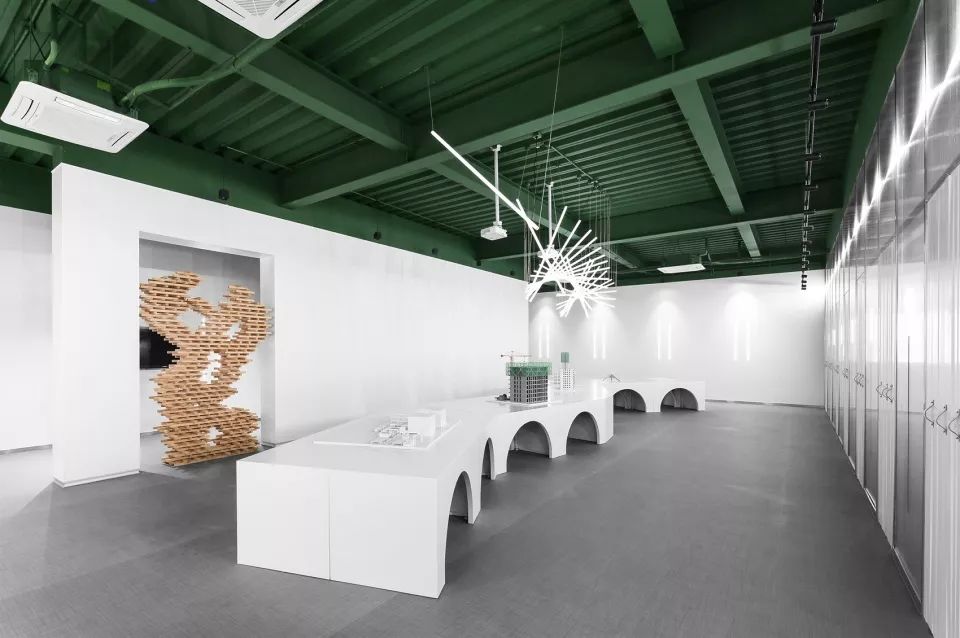

▼展厅内景

最终，我们设计的平面布局非常简单明确，并没有刻意制造迂回的参观路径，区域内只看到一片”墙”，一组”桌”，看似”空旷”，却内有乾坤。

我们始终认为这个展厅应该是有别传统的，具有未来感的，技术感的。

因此一改展板、展台为主要陈列载体的惯例，将道具、界面、展品、甚至照明设备都变成了诠释者，所有元素都是由各自的基础单元模块装配组合而成，以直观的”搭积木”方式，将”装配”的概念一以贯之。

▼平面图

展品实现装配式团扇形透光防火板教学图案组合灯箱——概念通过一种叫透光防火板的材料来实现。

将相关知识点以趣味方式展示，胜过机械的文字介绍。

图标的团扇形轮廓也暗合了文化特质。

▼团扇形透光防火板教学图案组合灯箱开关变化

解放了大部分曾被展板占据的墙面，节省了空间，更改变了信息的观看方式。

每个抽拉展架单元也是由工厂完成后，现场统一安装的。

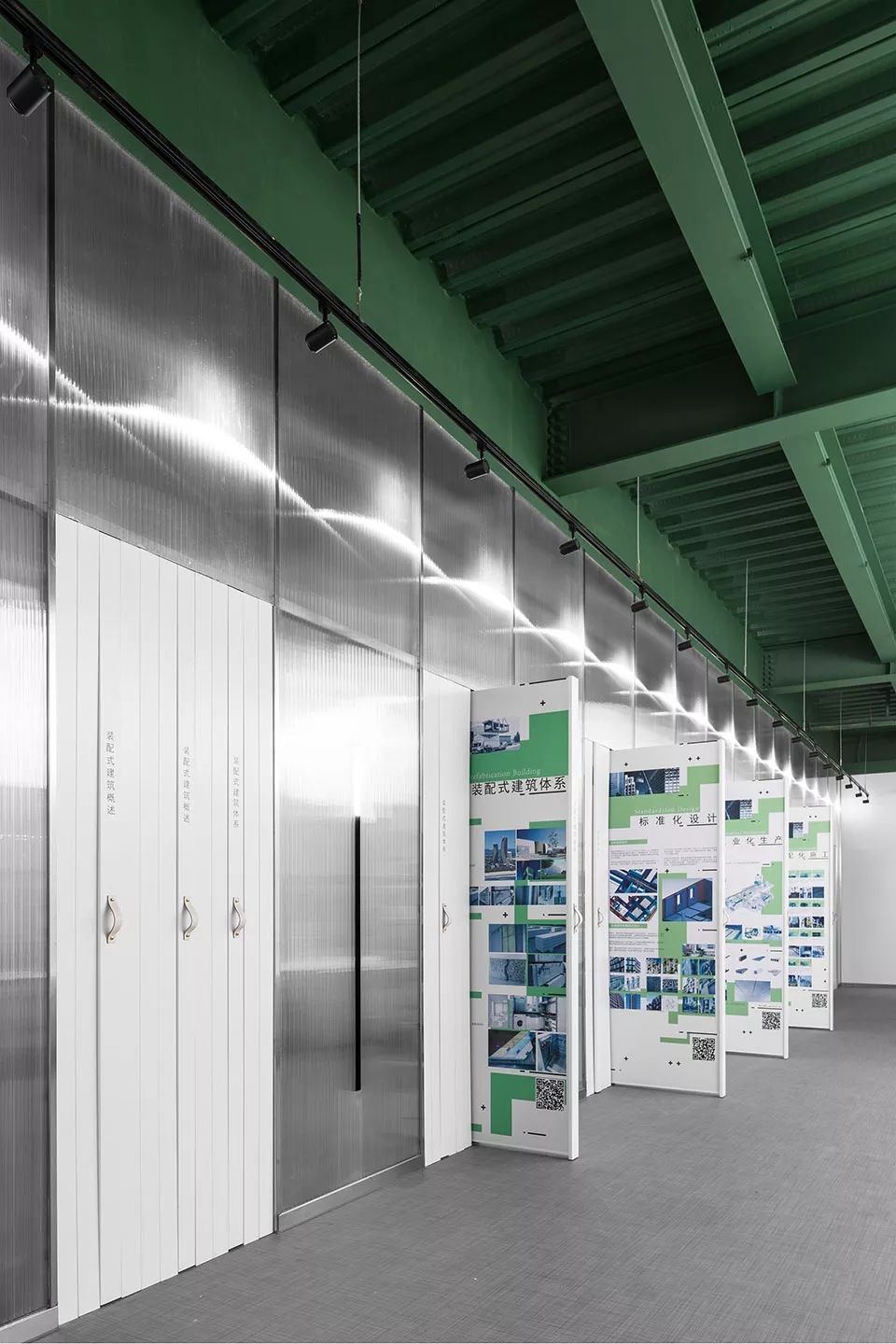

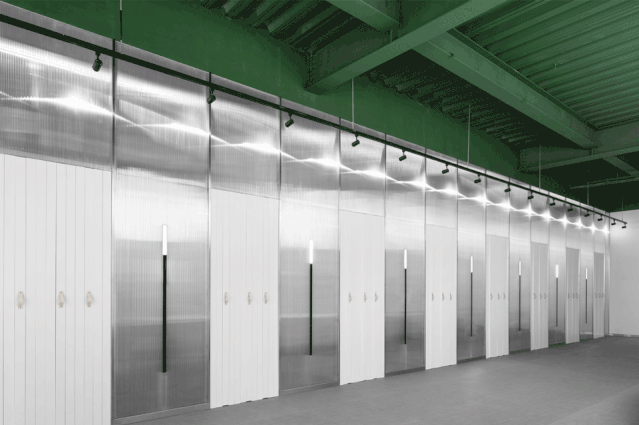

▼书册式抽拉展架

道具实现装配式磁吸教学模具单元——这是一处为参观者特别设置的互动游戏装置。磁吸教学模具可以拼合组成指定的像素化图案或排列出预制工艺顺序，正确匹配后指示灯会亮起。磁吸板本身亦是书写、投影的载体，可以在日常教学场景中发挥功用。▼磁吸教学模具单元

拱桥形展桌——展台分解开是八张 1500*750*750h 的矩形桌和两张异形桌，可根据使用需求更改组合方式或摆放位置（该区域地面预留有几组地插）。

展桌双侧立面设计为拱桥形，呼应了苏州的城市意象。

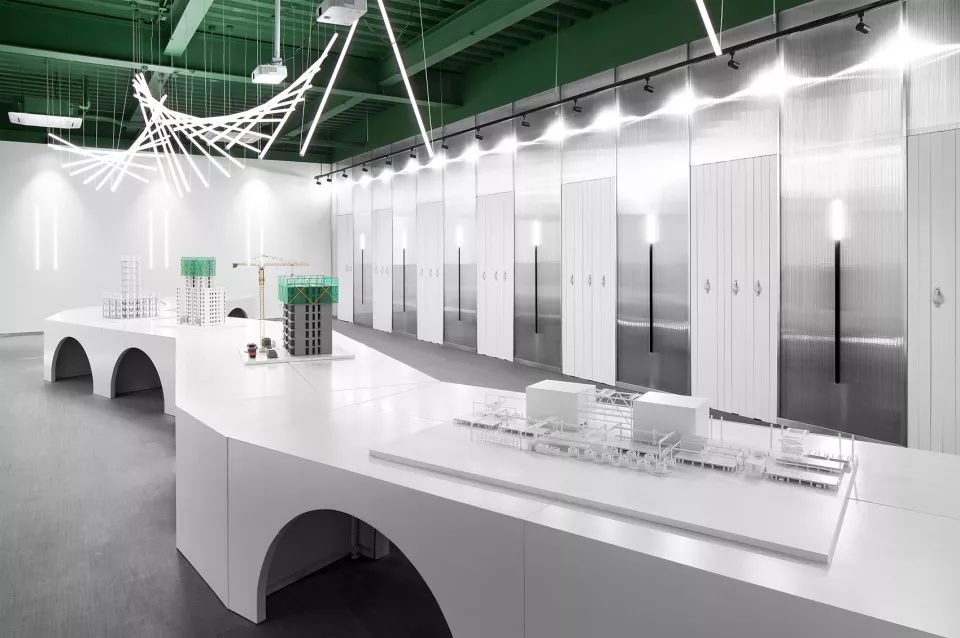

▼拱桥形展桌可根据使用需求更改组合方式或摆放位置

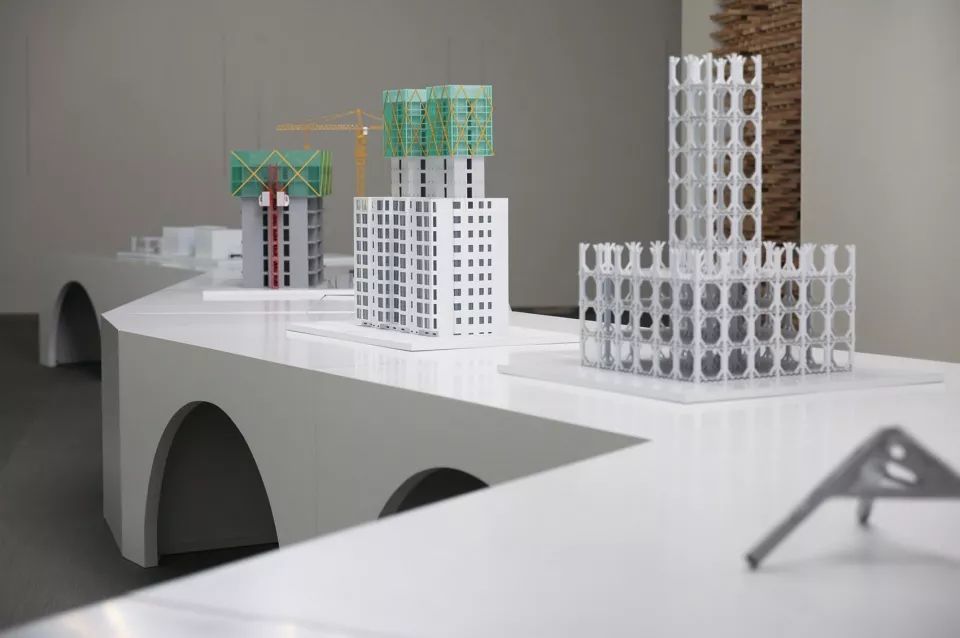

▼展桌细部

照明实现装配式

LED 磁吸轨道灯——阅览区每组抽拉展架之间设置有一道磁轨，参观者可持对应的 LED 磁轨灯，自由吸装在轨道的任意位置，从而调节查阅展板时的照明需求。

▼LED 磁吸轨道灯变化

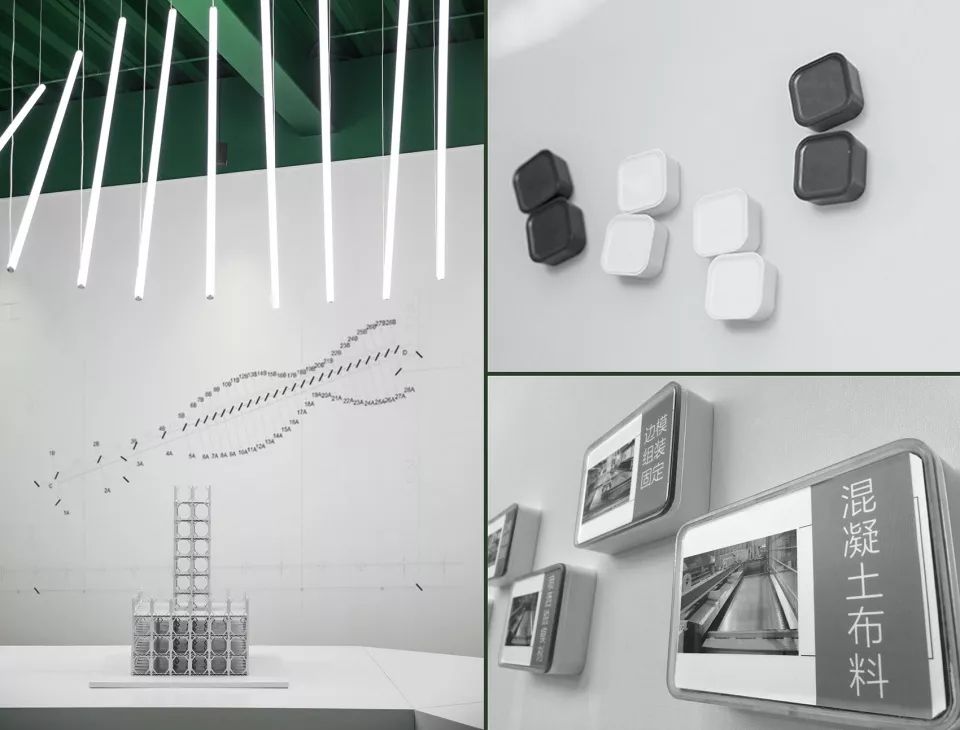

LED 无边界灯管——造型灯具组合作为视觉焦点悬吊在展厅中心区。通过计算机辅助设计，延轨迹排列成为双螺旋造型。LED 无边界灯管本身也是灯具的一次革命，被解放的光线使灯具运用拓展了更多的可能性，照明灯具变身成为艺术装置。▼LED 无边界灯管悬吊在展厅中心区

墙面嵌入式 LED 线型灯——精细的线型灯在墙面依次排开形成光的阵列，写意园林建筑中的柱廊。

▼写意柱廊的墙面嵌入式 LED 线型灯阵列

▼LED 线型灯细部

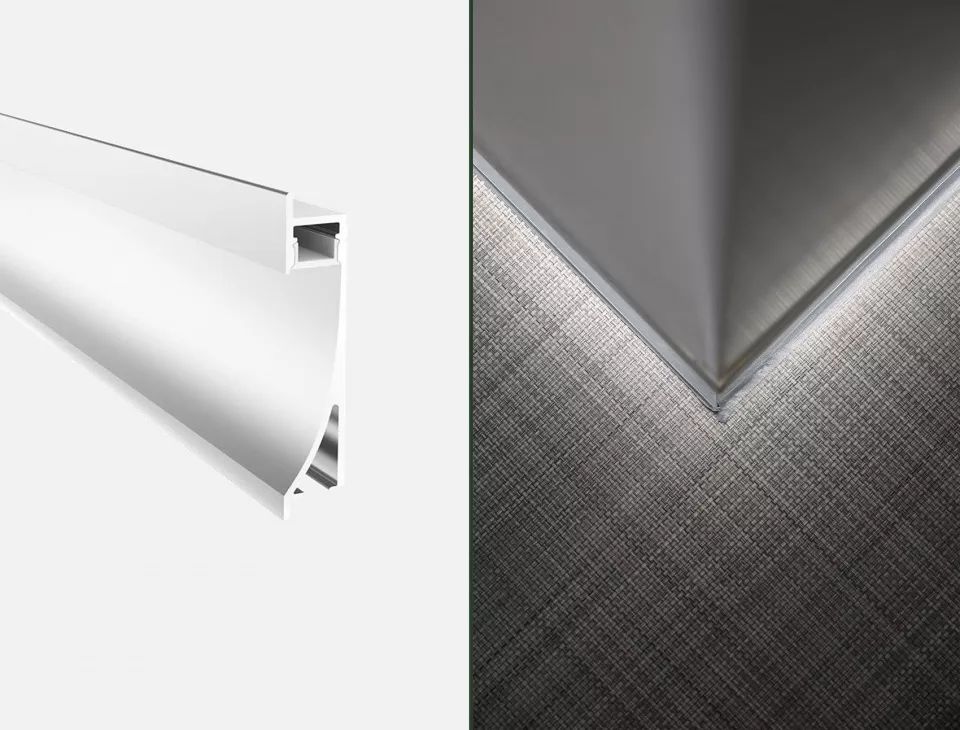

LED 线型灯踢脚——带有照明的成品踢脚，安装极其便捷，收口干净，令墙体呈现轻盈感。

▼踢脚等

意境实现装配式参数化木单元太湖石——这次与谢亿民设计合作实现的又一亮点是一座以参数化设计生成的太湖石雕塑，通过”机器人木构”技术，模拟并重现了太湖石的形态。

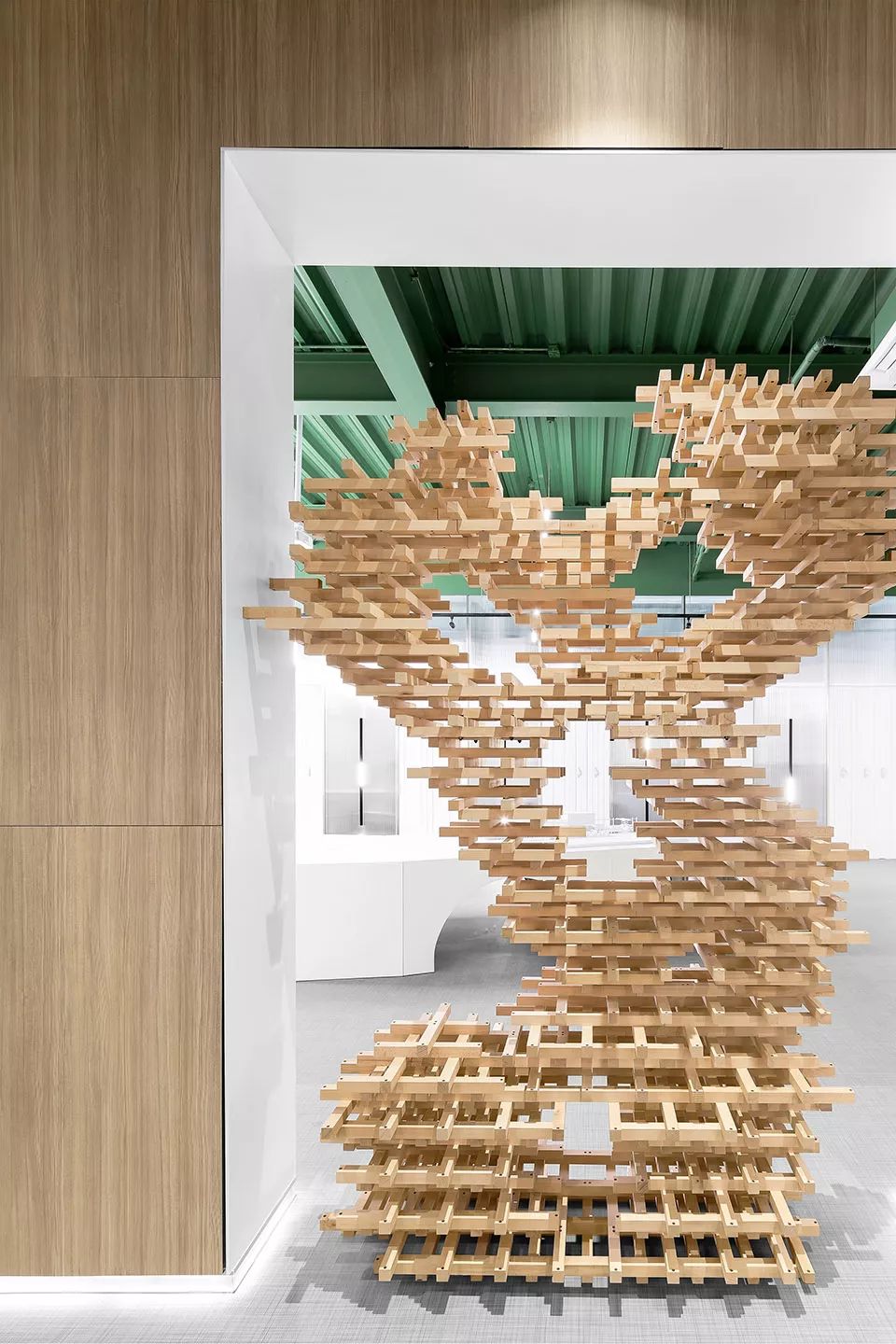

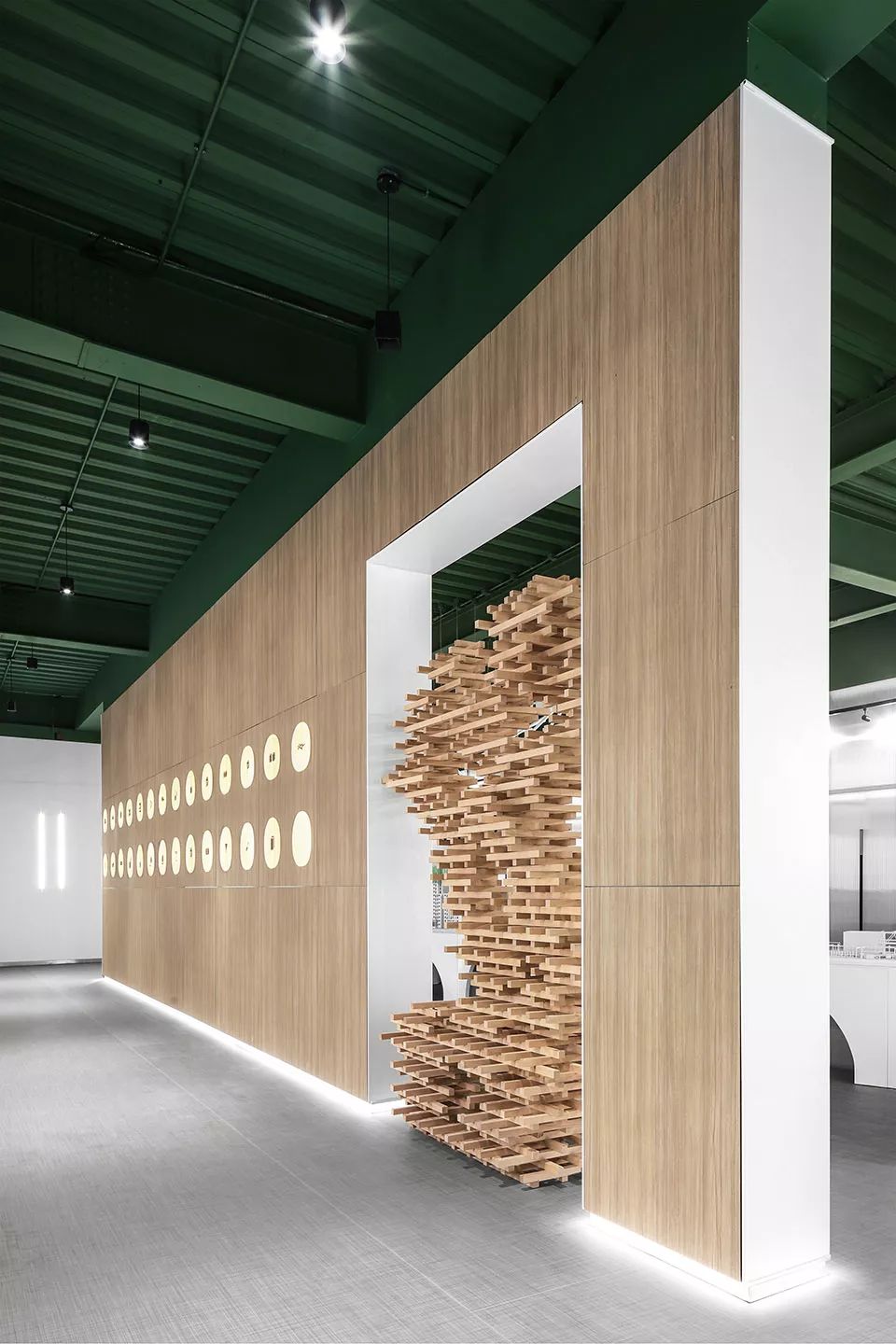

▼以参数化设计生成的太湖石雕塑

”太湖石”装置、以及前文介绍的”拱桥”展桌、光的”柱廊”、”团扇画”装配式建筑知识图标等，用一石一桥代一园，以现代的设计手法再现城市文脉，又无不对标装配式建筑概念。

新技术的应用，并不能阻断传统与现在乃至未来对话，这是设计留给观者的思考。

▼传统与现在和未来对话

人在展厅

当展厅设计完毕，作为有生命的”装配式单元”——参观者和学生——与展厅发生什么样的互动，在展厅得到什么样的装配知识，也是我们特别关心的部分。

我们在展厅完工后策划了一个活动，在建筑工程系内部招募了 1 位老师和 7 名学生，邀请我们的朋友，俄罗斯舞蹈家 Olga Merekina，为 8 位师生做了一次现代舞工作坊，让大家探索发现个体本身、个体与群体、身体与空间、空间和时间等等”大装配”的问题，重新思考建筑装配的概念，用身体和思想完成展厅最后的”装配”。

▼室内细部

结语

将”装配”进行到底，通过在本项目中的设计尝试，不仅从设计理念上对预制装配式建筑进行了充分表达，更大大缩短了现场作业的时间和难度，装配化程度很高，非常具有实践意义。

而且我们相信，引入艺术活动和拍摄短片的传播方式，会让每一个看到的人都对装配式建筑产生有趣的感受和了解的愿望。

▼拱桥形展桌细部

项目名称：苏州建设交通高等职业技术学校建筑工程系装配式建筑展厅

设计方：寻长设计

公司网站：项目设计 & 完成年份：

2018.11 & 2019.5

主创及设计团队：高杰、李煜瑾、童汝维、邹克阳、程郁野

项目地址：江苏省苏州市虎丘区致能大道 108 号

项目面积：

207m2

摄影：谢东叡

结构设计、模型及道具提供：谢亿民设计

施工单位：常州市海格装饰工程有限公司

照明及设备顾问：大烨照明

客户：谢亿民设计

主材品牌：山月堂/PVC 壁纸、松耐特/透光防火板、佳斯达/PC 阳光板
