淮安市城市博物馆,图书馆,文化馆,美术馆丨同济大学建筑设计研究院（集团）有限公司

概况

国家历史文化名城淮安曾是“漕运之都”。城市格局呈哑铃状，西北的主城和东南的古城以翔宇大道相连。2008 年，政府决定在“哑铃”中部建生态商务新城。同年，“四馆”率先选址于新城翔宇大道东北侧，千年里运河畔，用地面积 5.44ha，总建筑面积 86500㎡。主要功能为规划展示馆、图书馆、文化馆、美术馆及其配套用房。

建筑用地为平行翔宇大道的矩形，长 350 米，宽 160 米，分为相对独立的两块：西北的城市博物馆用地和东南的文化三馆用地。规划要求：四个馆统一退后翔宇大道 60 米形成主要展示面。作为体量庞大的首发项目，如何能引领新城风貌、呼应老城文脉、形成地方亲和力？

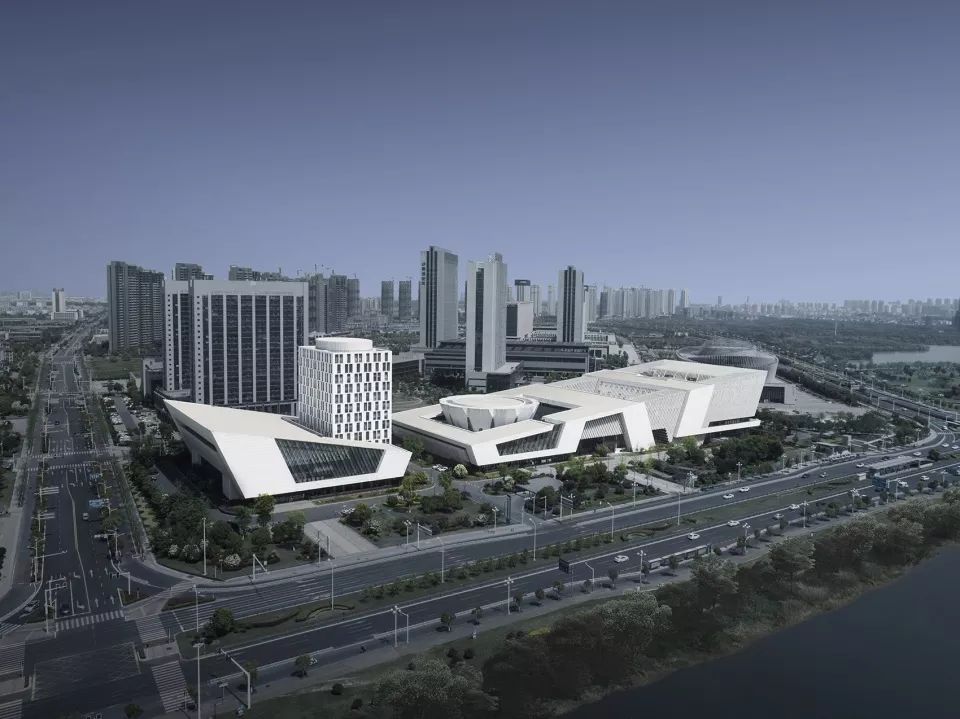

四馆西北鸟瞰

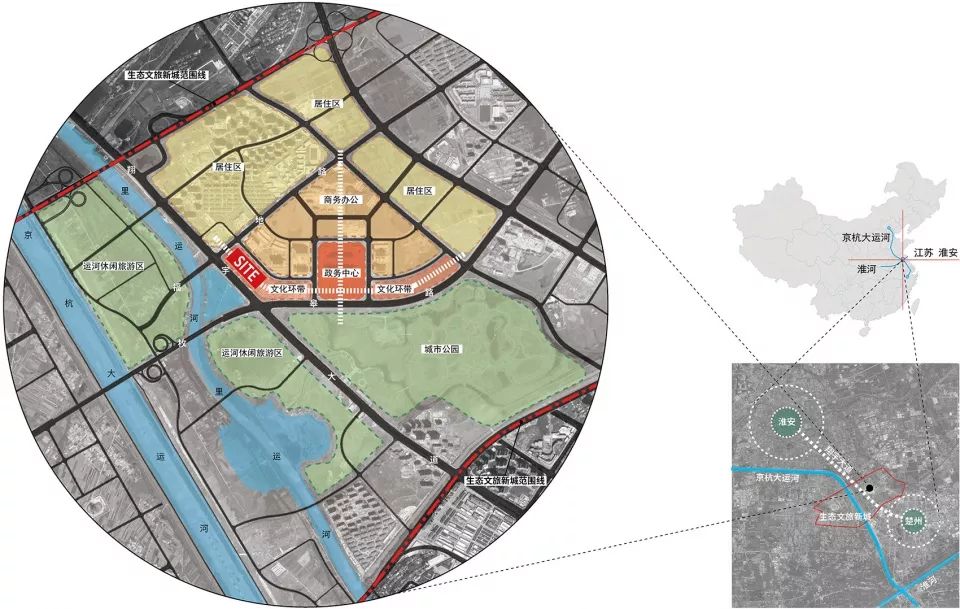

区位分析图

设计难点

共性与个性的融合：作为多馆合建项目，既要彰显整体的大气简约，又要兼顾个体的多样需求。

历史与现代的融合：需契合新城风尚，传承古城文脉，以现代建筑语言呼应传统建筑。

实用与象征的融合：兼顾功能与形象，以多元象征手法响应各馆不同功能，增加地方亲和力。

建筑与环境的融合：既要卓尔不群形成地标，又要为相邻空白地块留出景观绿脉和视线通廊。

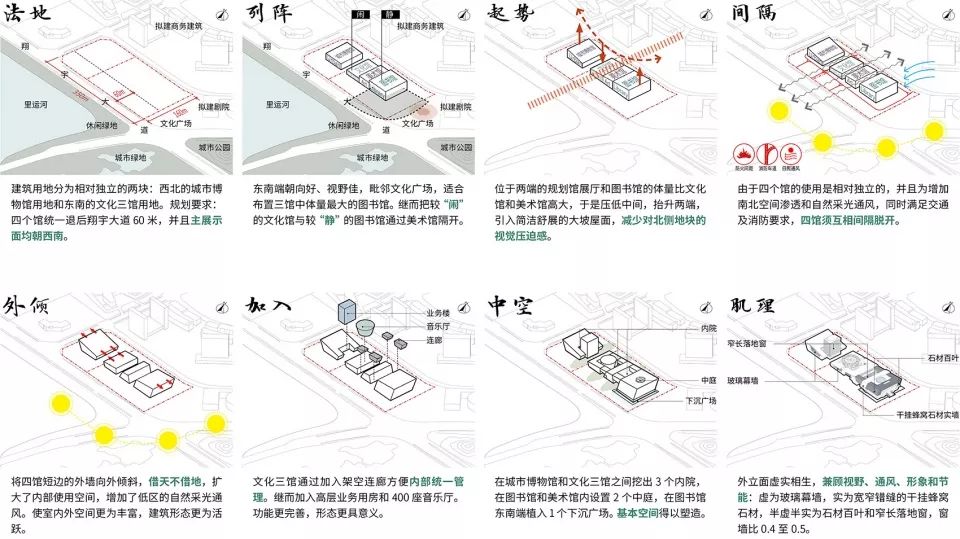

形态生成示意

空间形态

虚实相生：各馆的功能对自然采光通风需求有所不同，如门厅、艺术沙龙、创作室、阅览室、音乐厅、展厅等，外立面则以玻璃幕墙、石材百叶、大面积实墙等作为对应，以求虚实相生、合而不同。

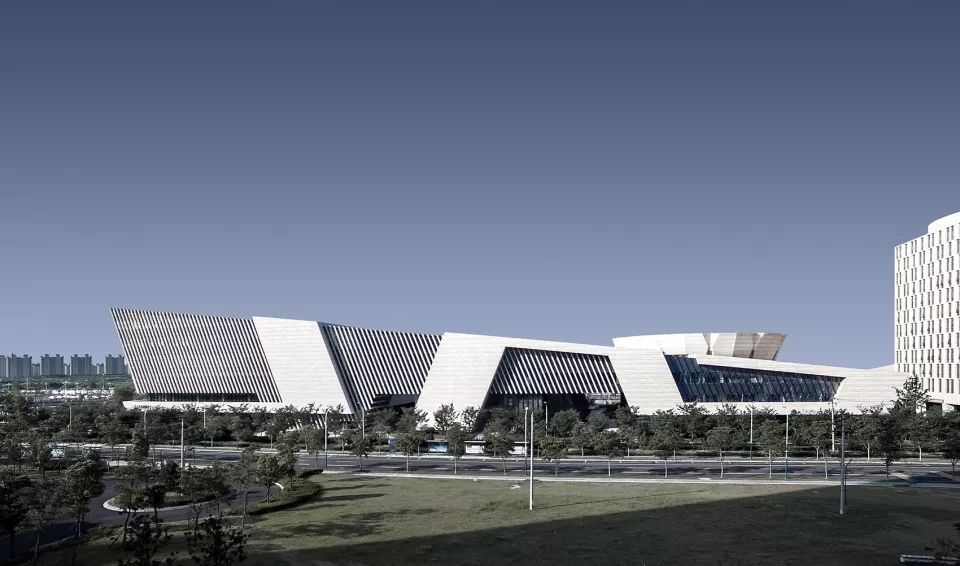

城市博物馆

©马元

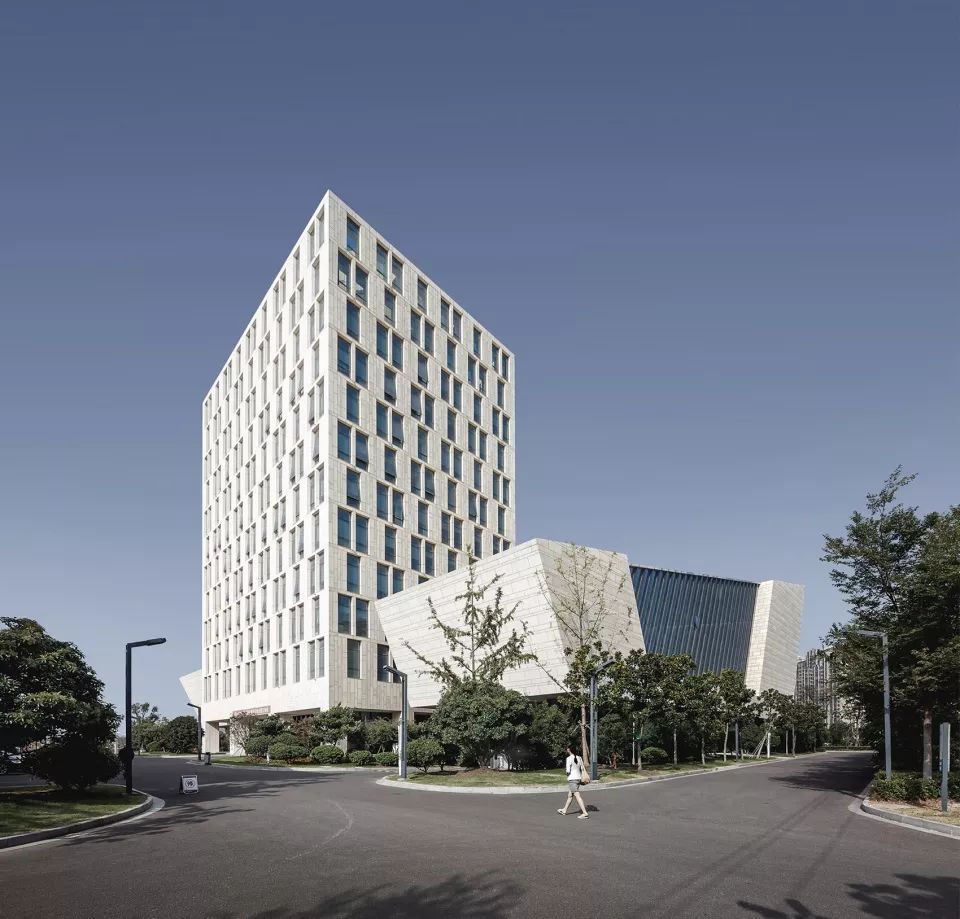

文化馆

©马元

文化馆立面局部

©马元

文化馆西北立面

©马元

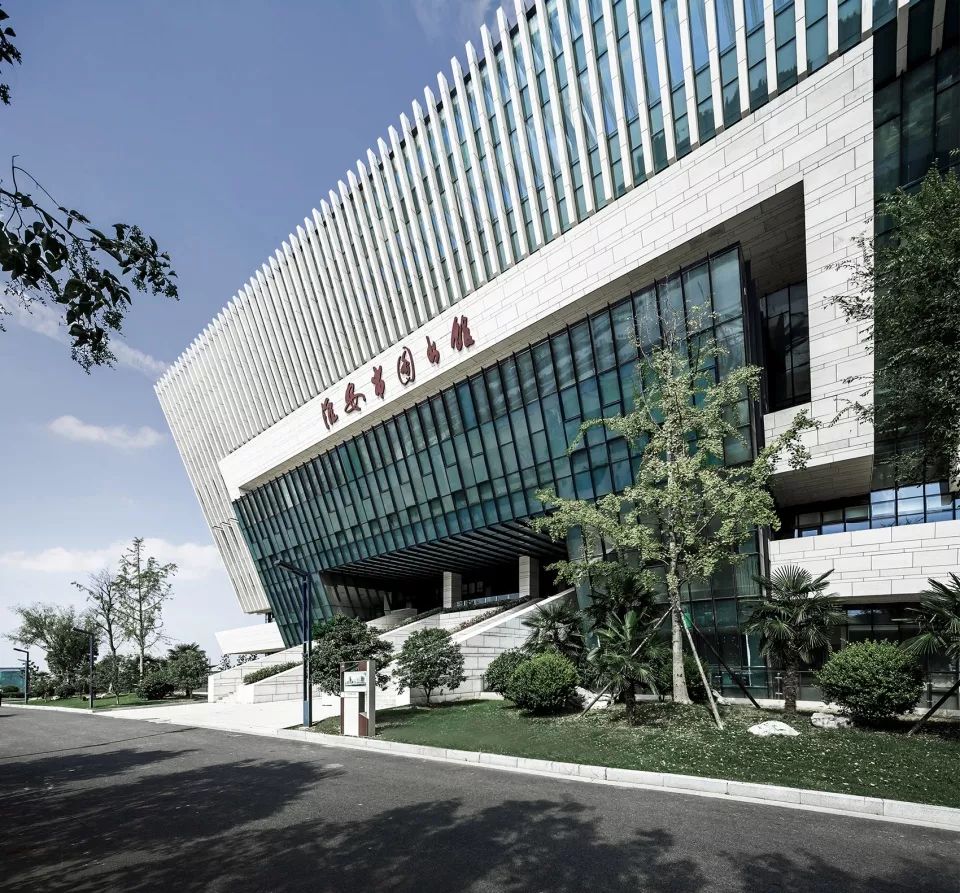

图书馆外观

©马元

图书馆立面如层层书页

©马元

图书馆立面虚实相生©马元

文脉传承：以大跨、大悬挑、宽窄错缝的干挂蜂窝石材等现代技术，呼应老城历史风貌建筑中的坡顶四合院、挑檐灰空间、清水墙勾缝、檐口椽子收头等。

图书馆下沉庭院©马元

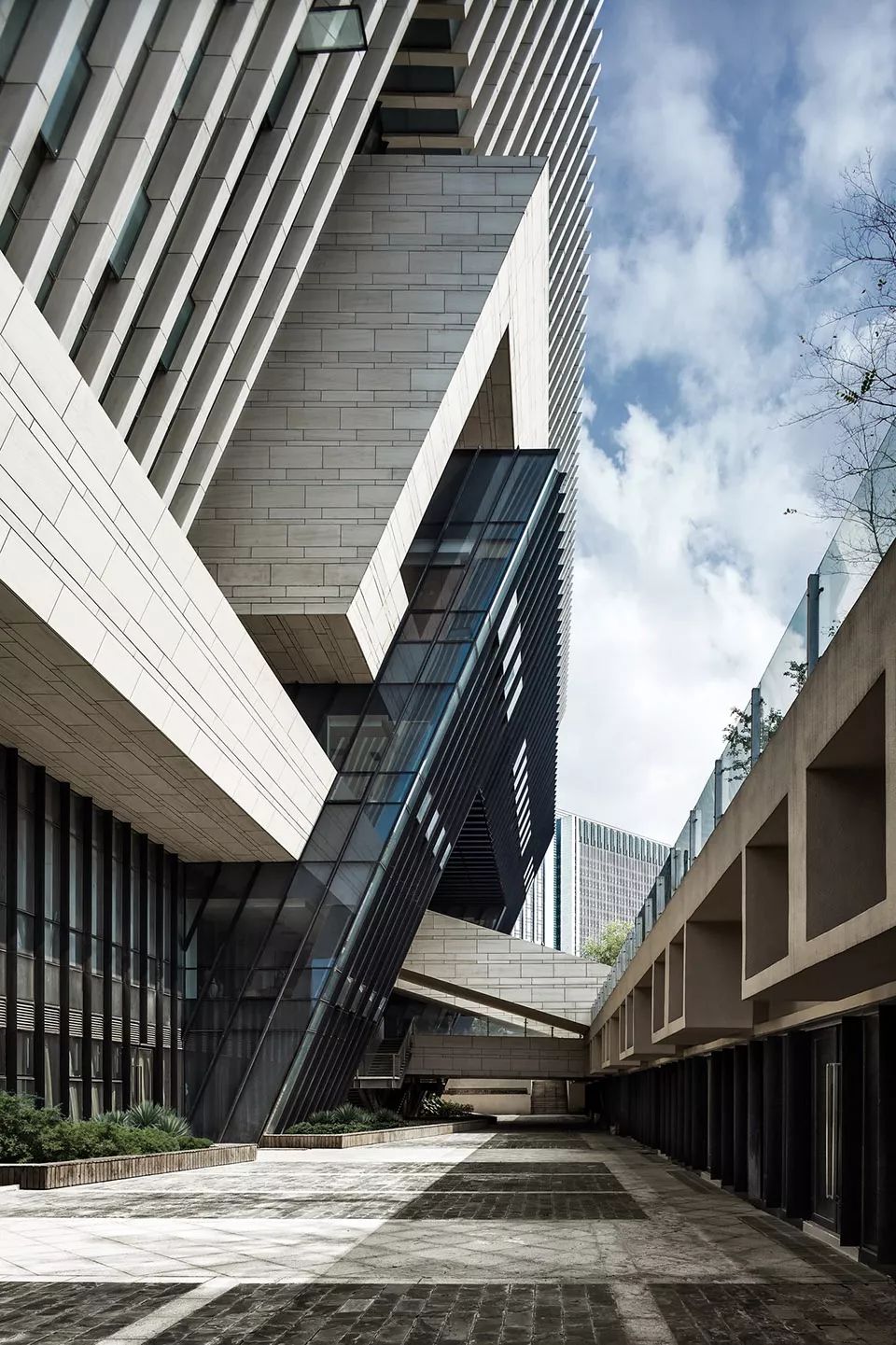

文化馆庭院

©马元

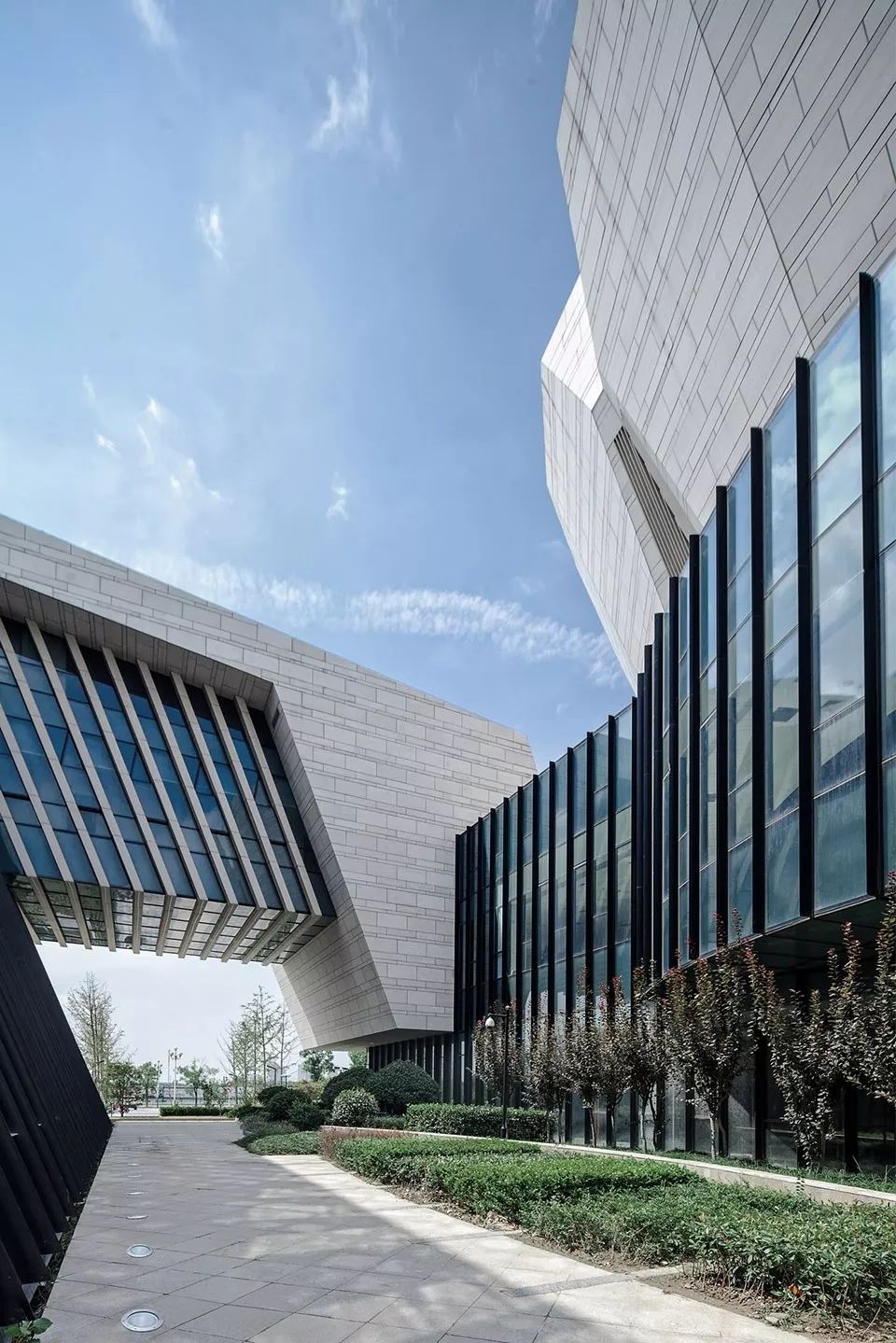

美术馆边庭

©马元

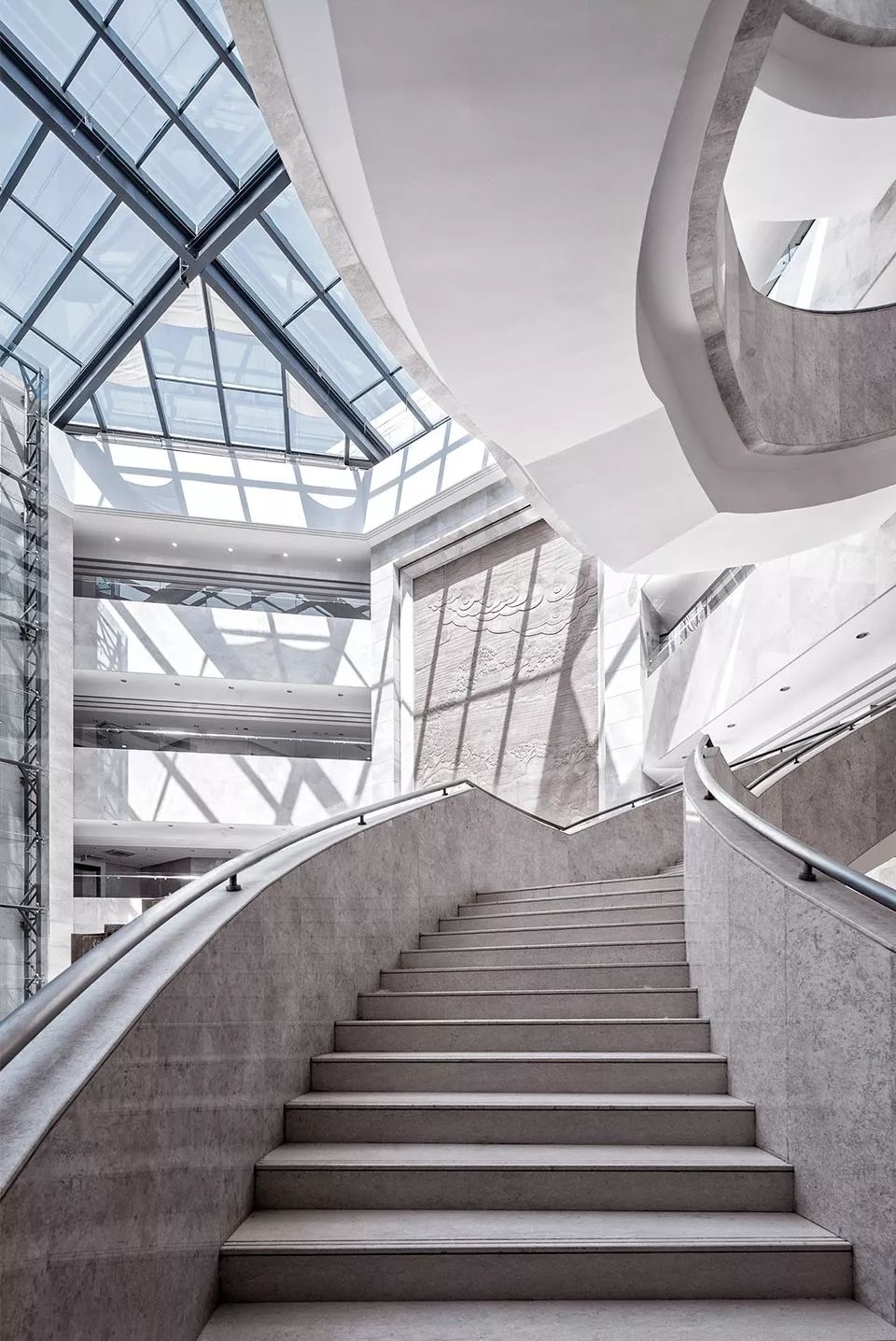

图书馆中庭楼梯©马元

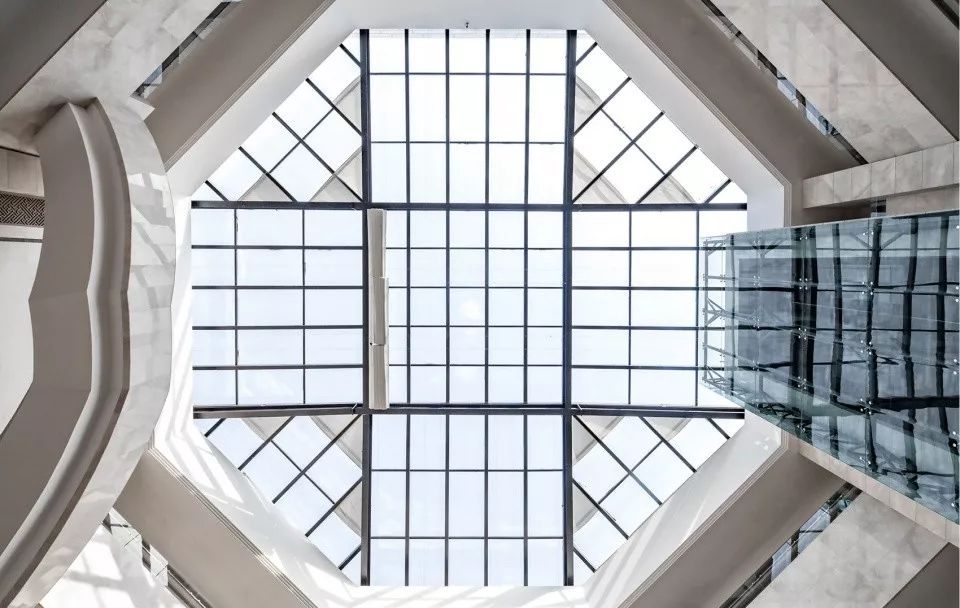

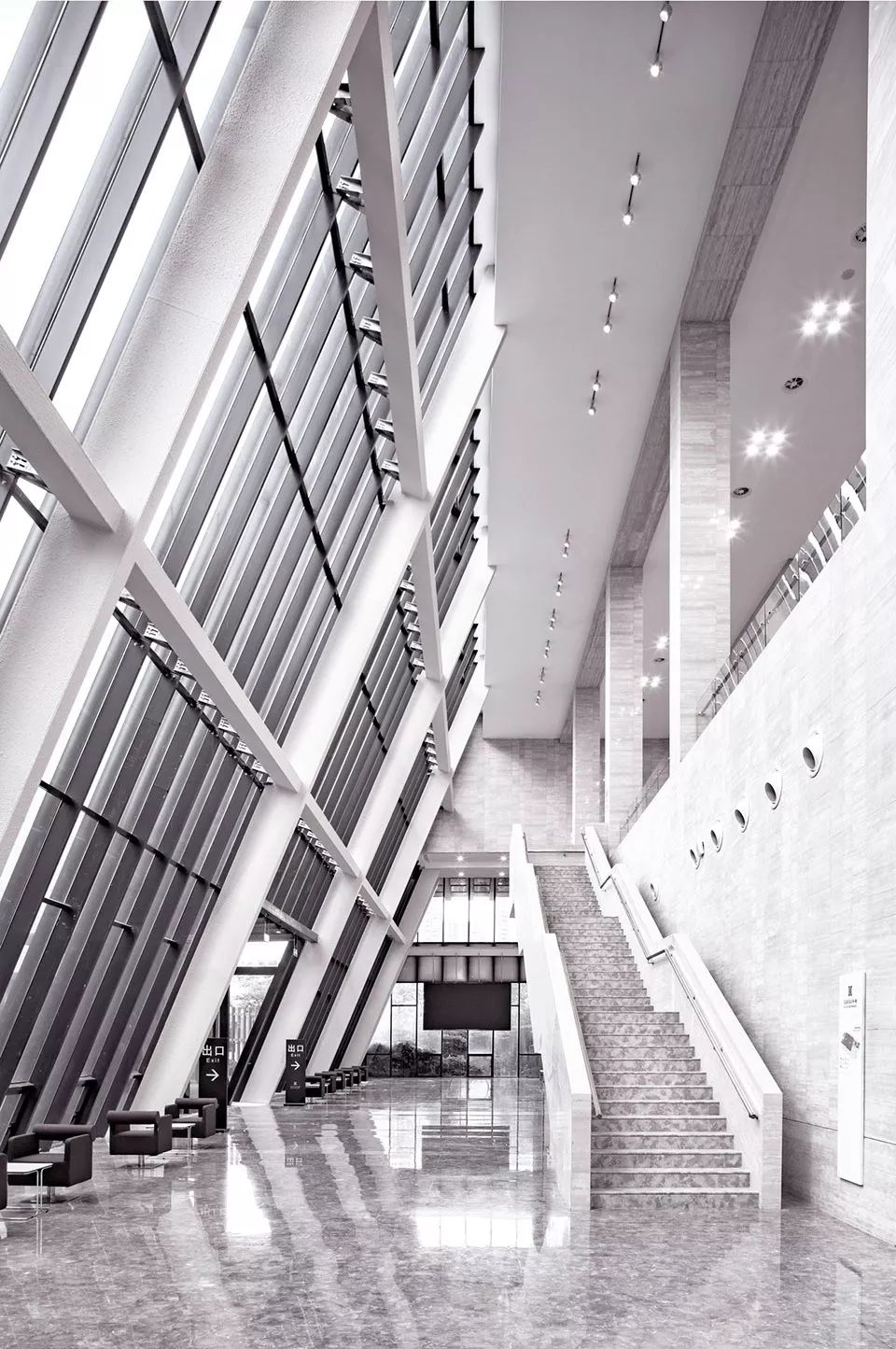

图书馆中庭

©马元

地方象征：“四馆”整体造型的灵感源自“漕运之都”淮安最具特点的漕舫，城市博物馆灵感来自厚重的古城楼，音乐厅的造型由 12 片“花瓣”组成，象征淮安市花月季绽放。

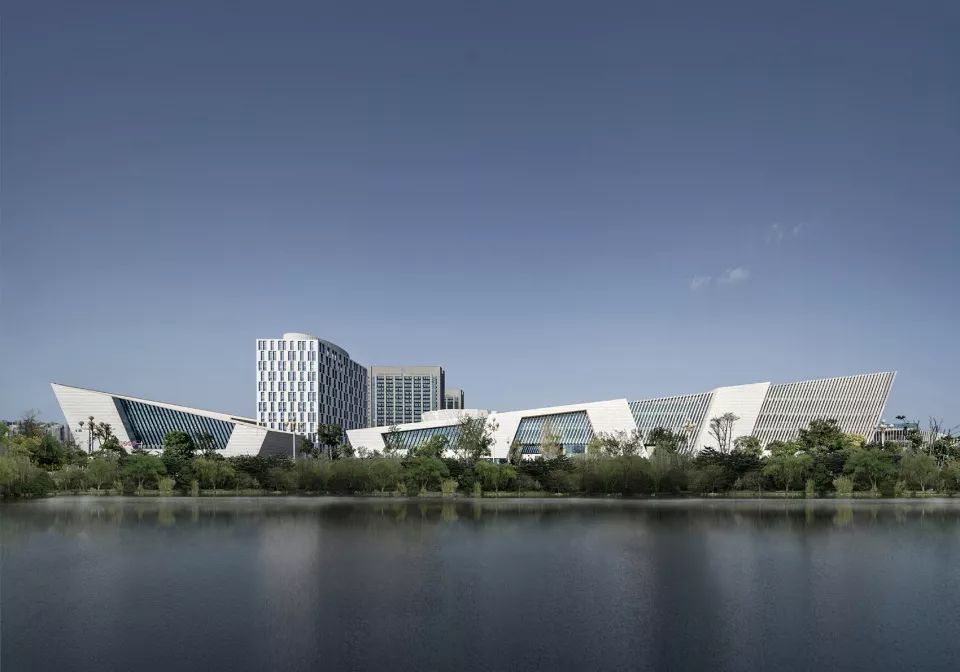

从里运河看四馆立面

©马元王棻

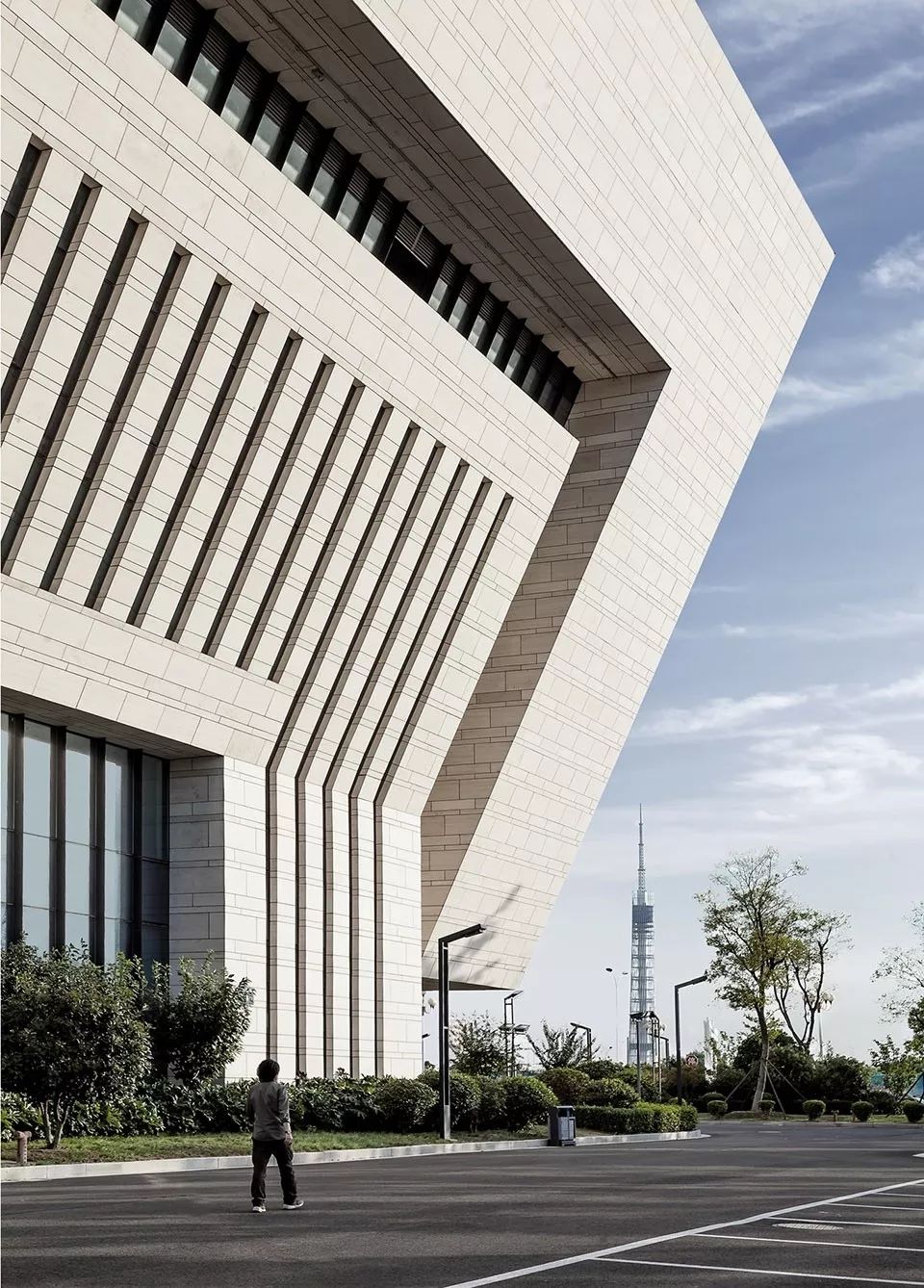

城市博物馆灵感来自厚重的古城楼

©马元

音乐厅象征淮安市花月季绽放©马元

景观渗透：通过压低建筑的中部，将各馆脱开成庭院，辅以各式灰空间，实现室内外交融，并与周边城市开放空间互为渗透，为相邻待开发地块留出景观绿脉和视线通廊。

场地景观鸟瞰

©史巍 ©王棻

专业配合

层层出挑的室外空间：为获得更多的户外景观空间，增加室内外空间渗透，建筑结合外倾墙面，层层叠叠设置了多处阳台、露台、屋顶花园和灰空间，长 80 米的钢筋混凝土结构，悬挑达 12 米。

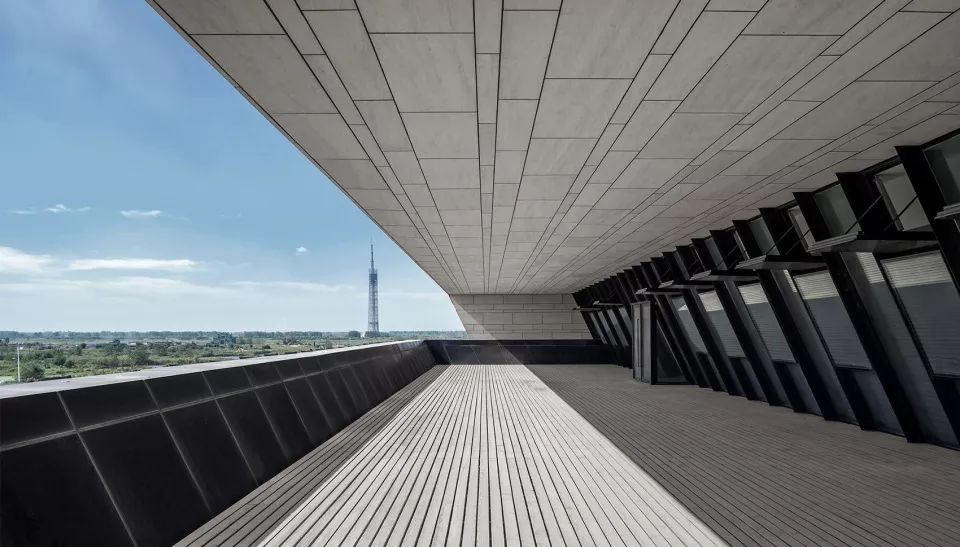

图书馆大露台 ©马元

庭院与屋顶花园©史巍 ©王棻

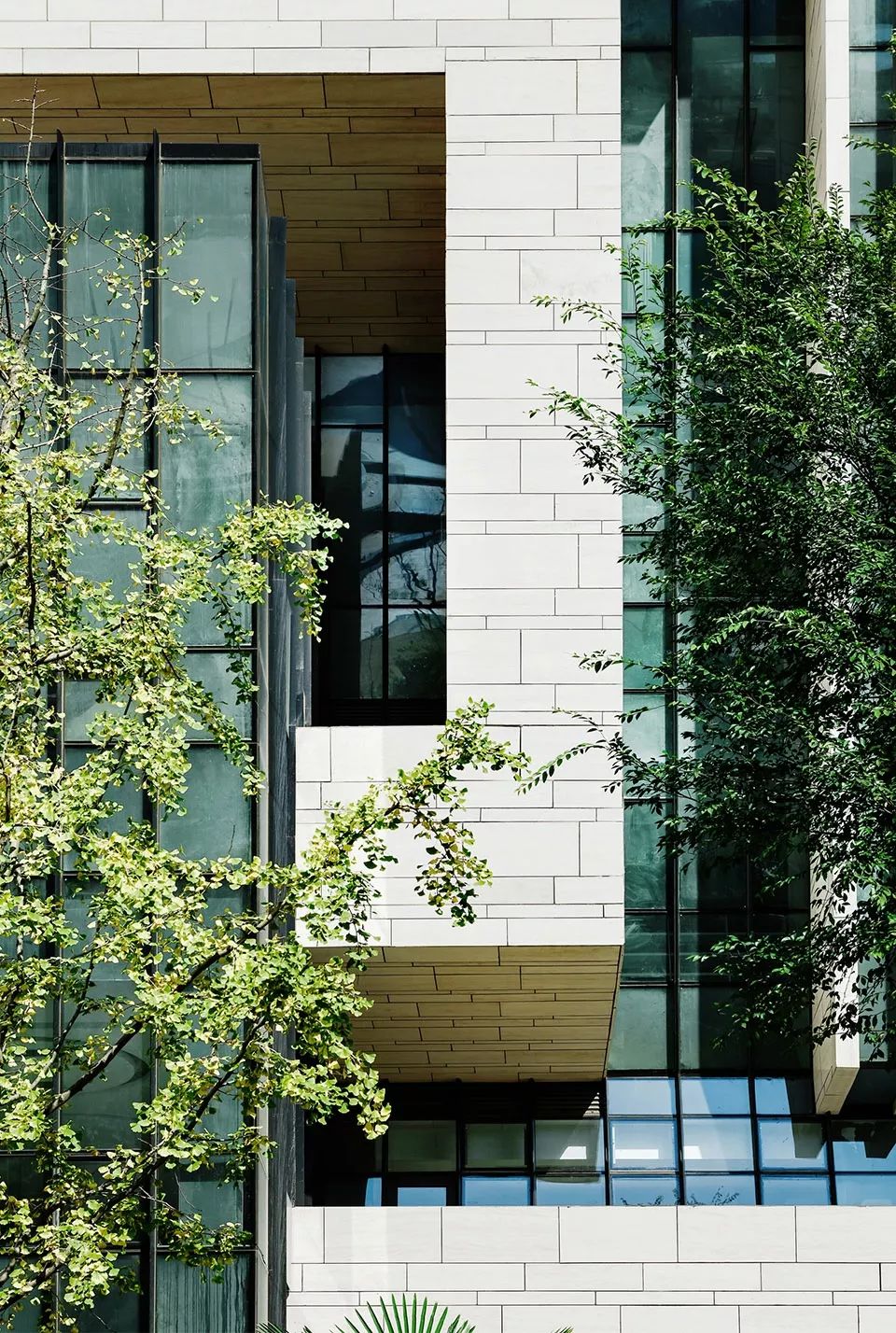

图书馆不同标高的阳台

©马元

有机整合的设备装置：以音乐厅为例，平面接近矩形，高约 10 米，两侧需布置大型暖通设备，于是将平面整合成圆形，并结合设备通风，外墙均布百叶，继而生成了 12 片外倾墙，仿佛绽放的月季花瓣。

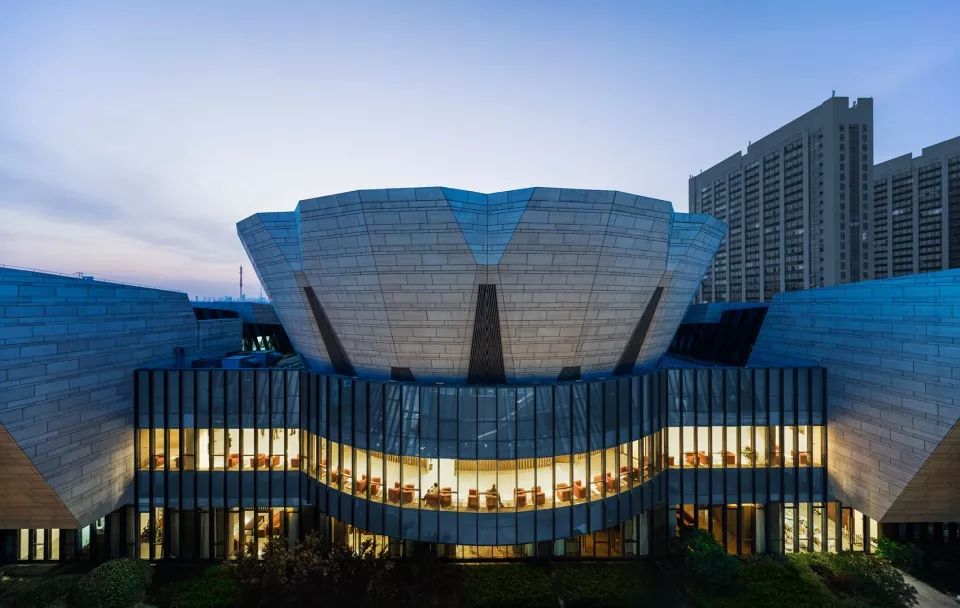

音乐厅夜景©马元

干净的第五立面：利用斜屋面高于平屋面的那些部分，巧妙的设计了出屋面的竖井和机房，再通过轻质遮阳构架将出屋面的设备、管线做了遮挡，确保第五立面的美观。

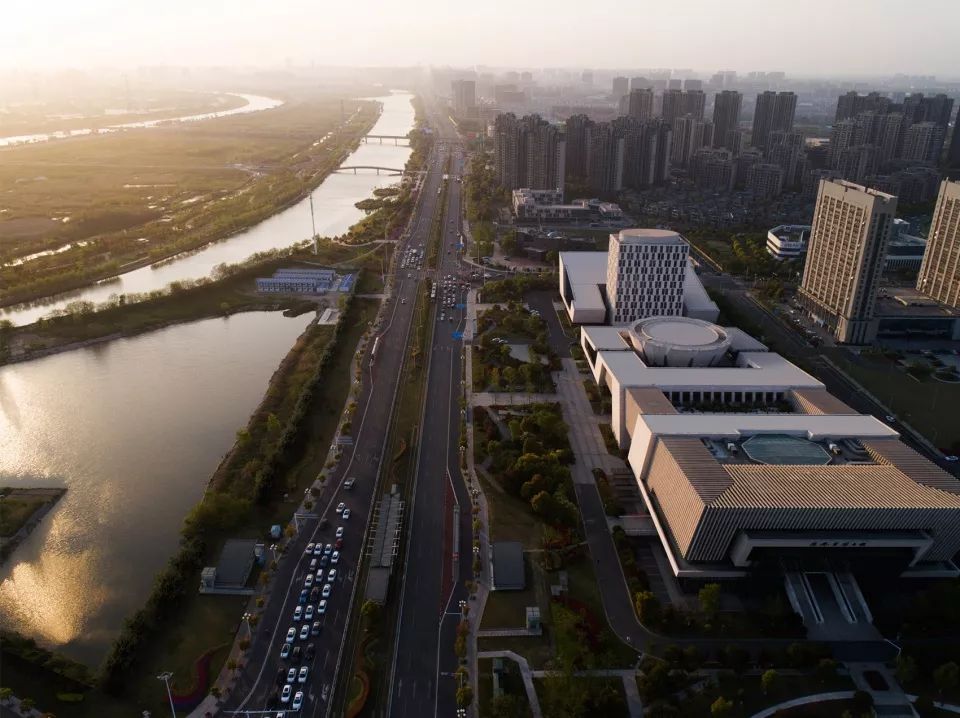

夕阳下的运河与四馆©史巍 ©王棻

细部设计

宽窄错缝：展厅、音乐厅、书库等外墙以实墙面为主。受楚州周恩来故居外墙清水砖墙宽窄勾缝的启发，石材长 1350 至 1800，以 150/300/600 三种宽度横向干挂，并错缝 1/3。为确保大体量实墙的简洁，尤其是外倾墙面安全性，采用自重轻、块面大的干挂蜂窝石材。

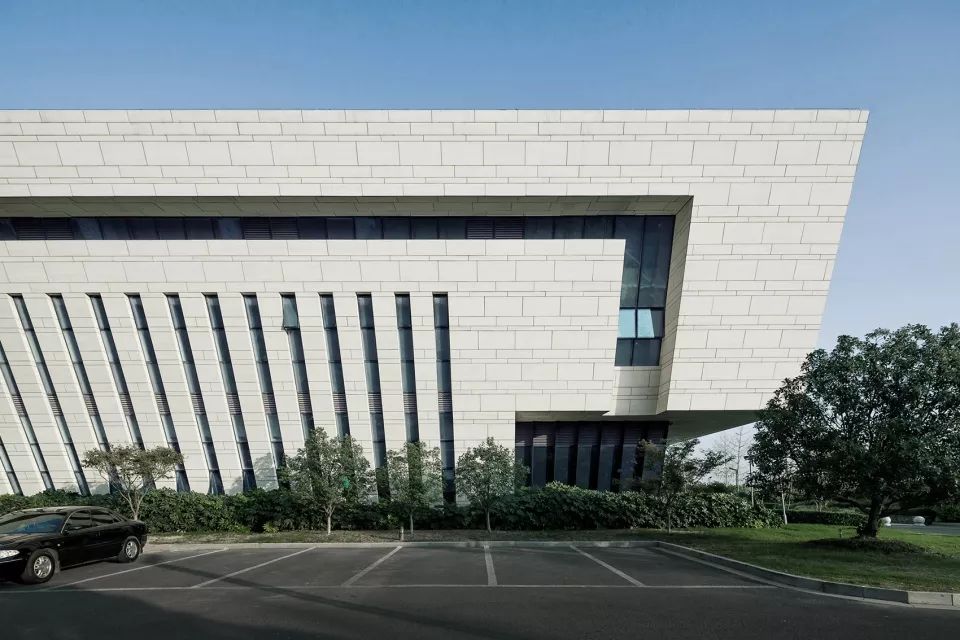

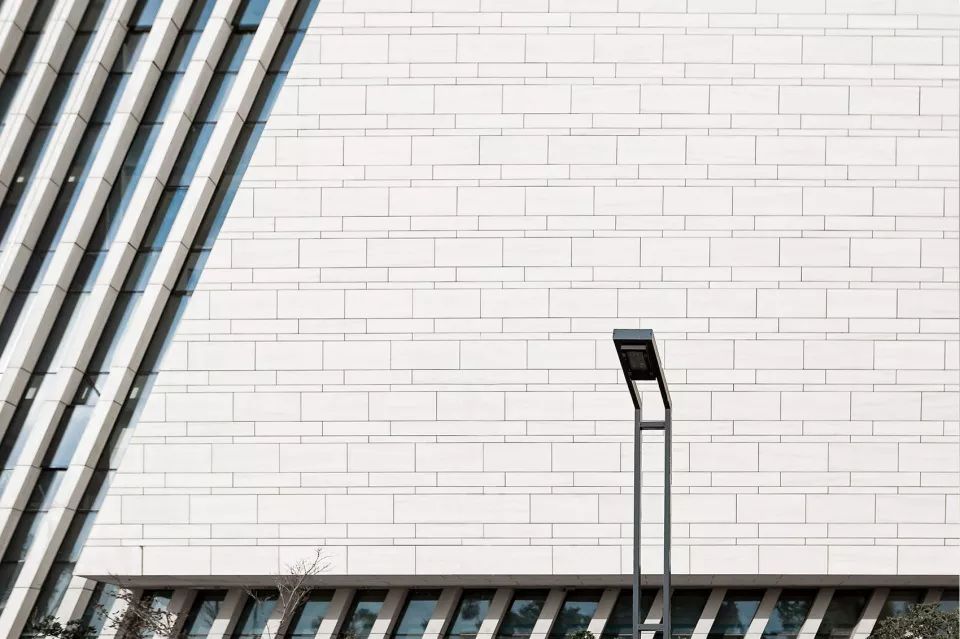

宽窄错缝干挂蜂窝石材©马元

石材百叶：阅览室、工作室等采用了“石材百叶”和玻璃幕墙的结合，兼顾了功能、视野、形象和节能。将蜂窝石材板拼接成 300 宽×450 深的通长柱状构件，再按 1050 中心距横向排开，窗洞宽度约 750。

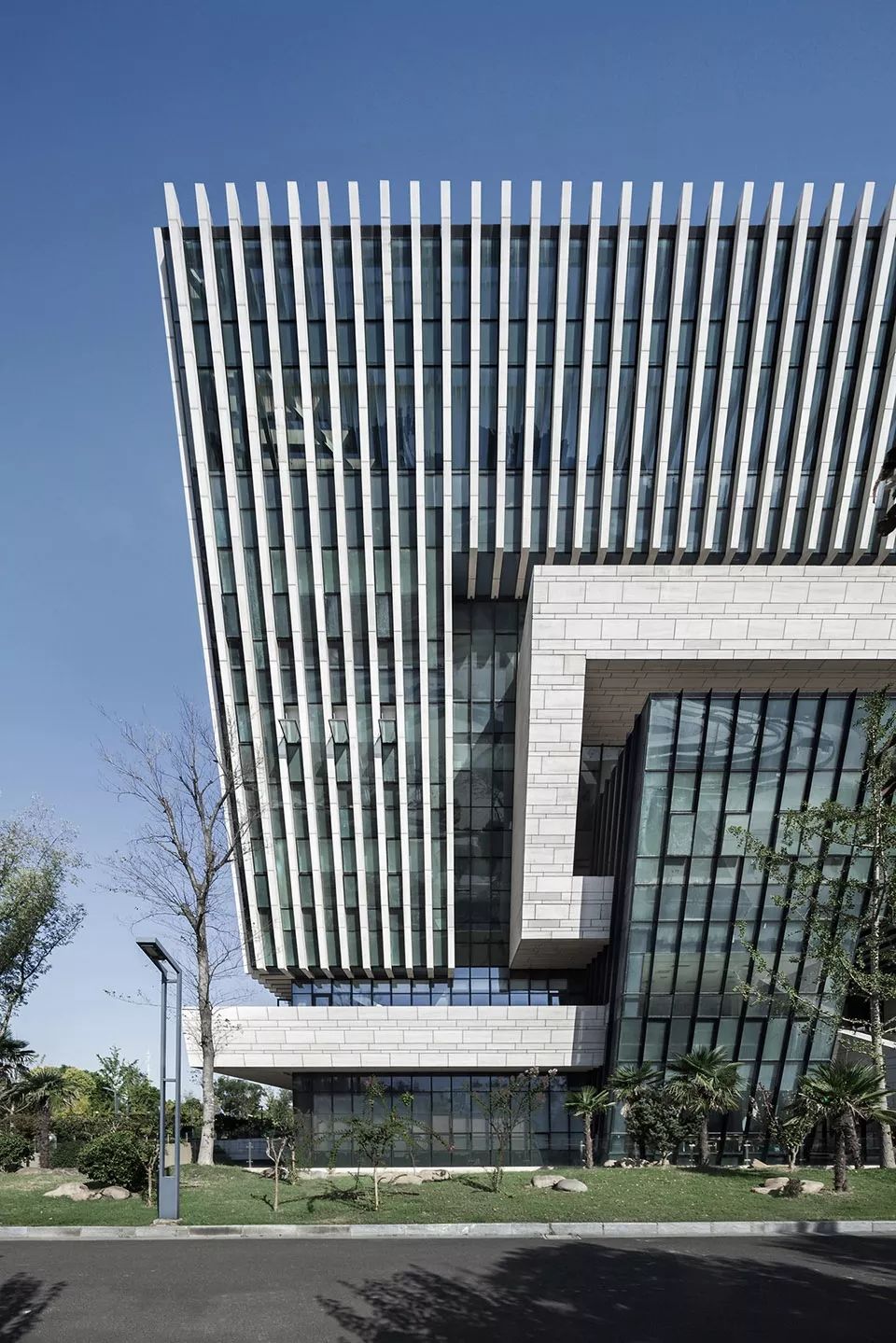

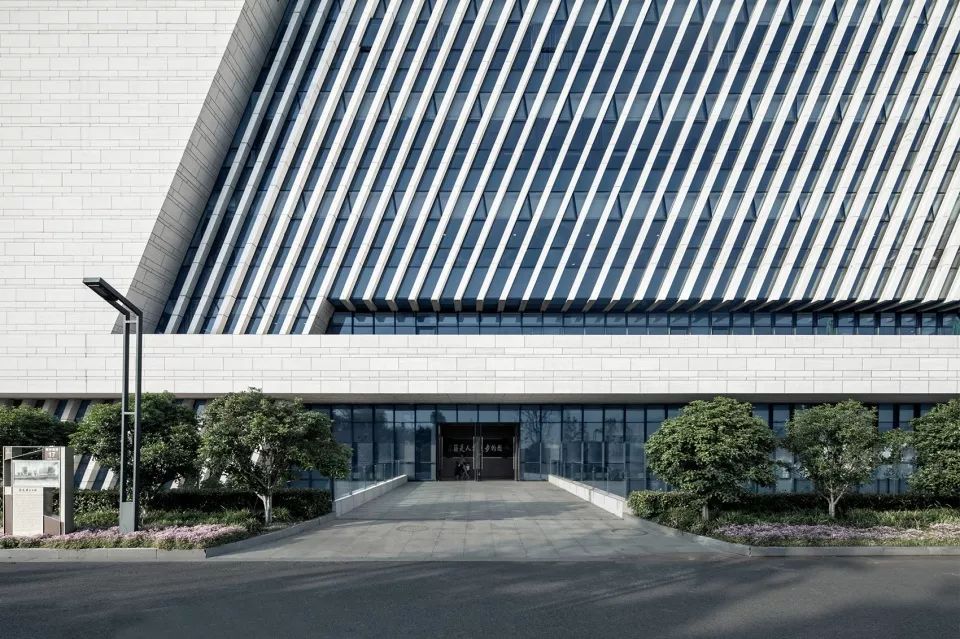

“石材百叶”和玻璃幕墙的结合

©马元

檐下空间：外挑的“石材百叶”底部垂直收至玻璃幕墙，犹如传统坡顶建筑挑檐底部椽子收头的效果，使得这个现代文化建筑的檐下空间有了些许文脉的传承。

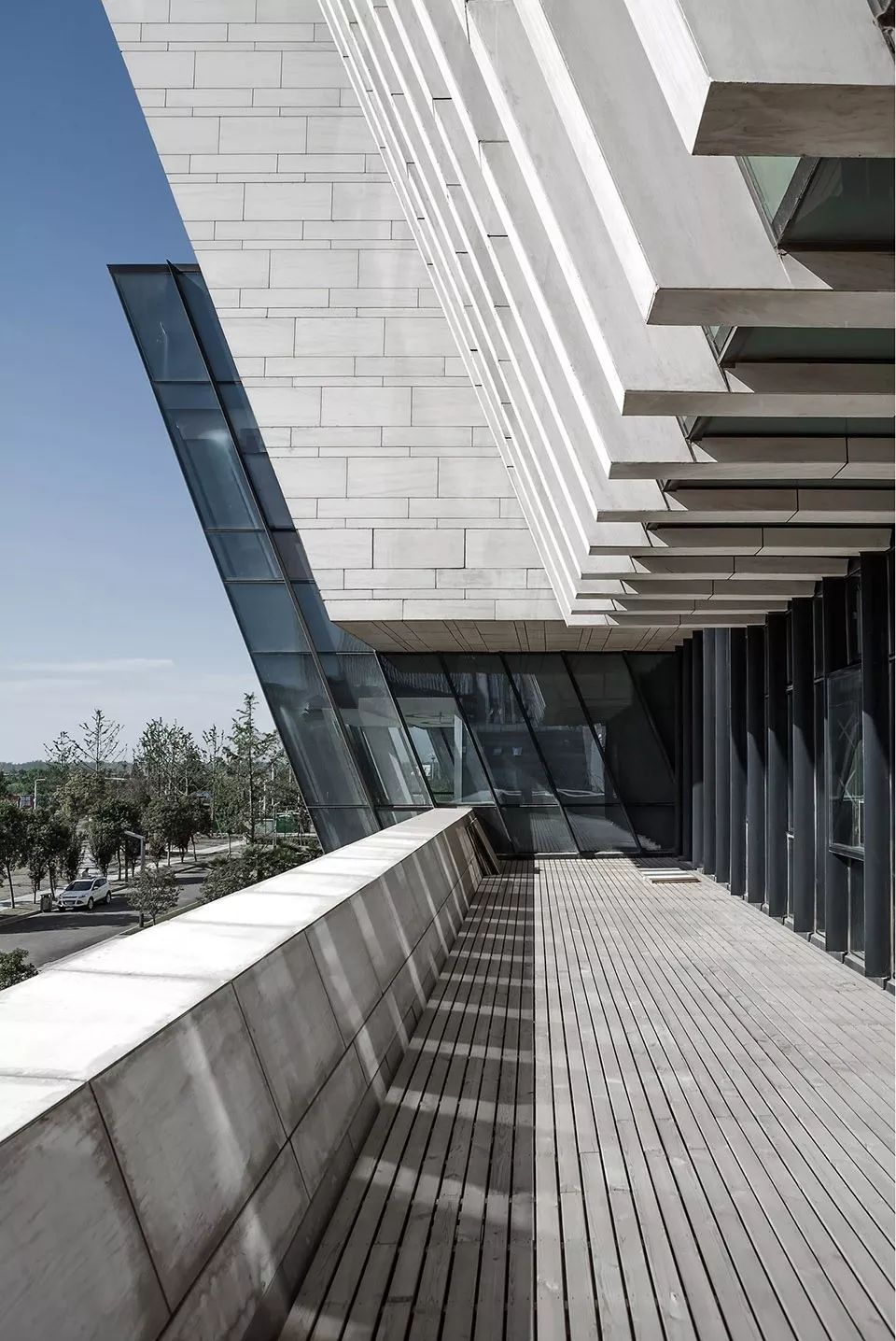

外挑的“石材百叶”底部垂直收至玻璃幕墙©马元

结语

从设计到竣工，十年磨一“舰”，希望“四馆”犹如一艘“文化航母”驶进千家万户的文化生活，引领淮安全新的未来。

项目图纸

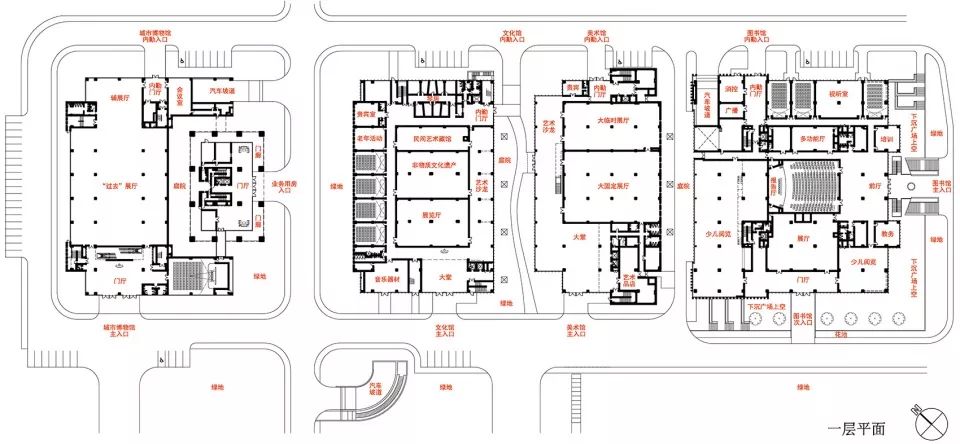

首层平面图

二层平面图

四层平面图

五层平面图

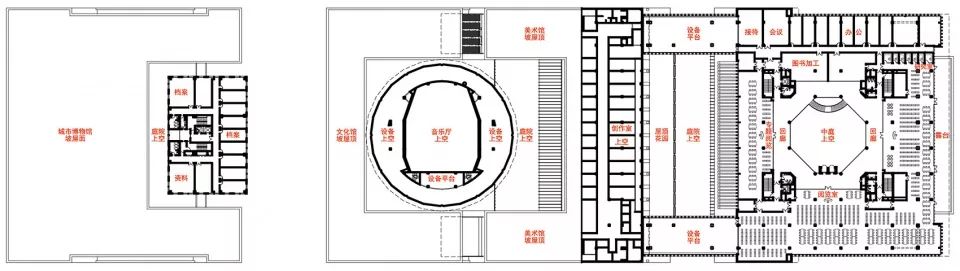

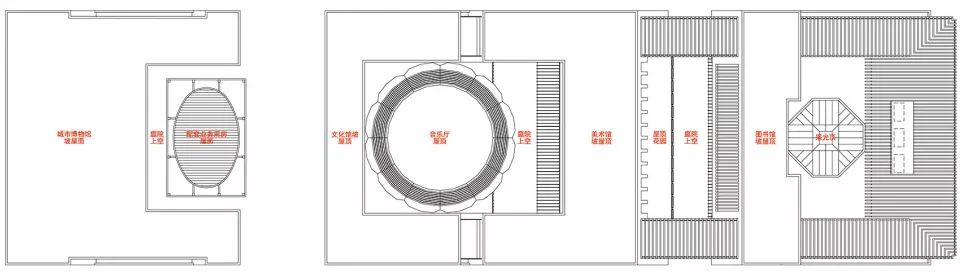

屋顶平面图

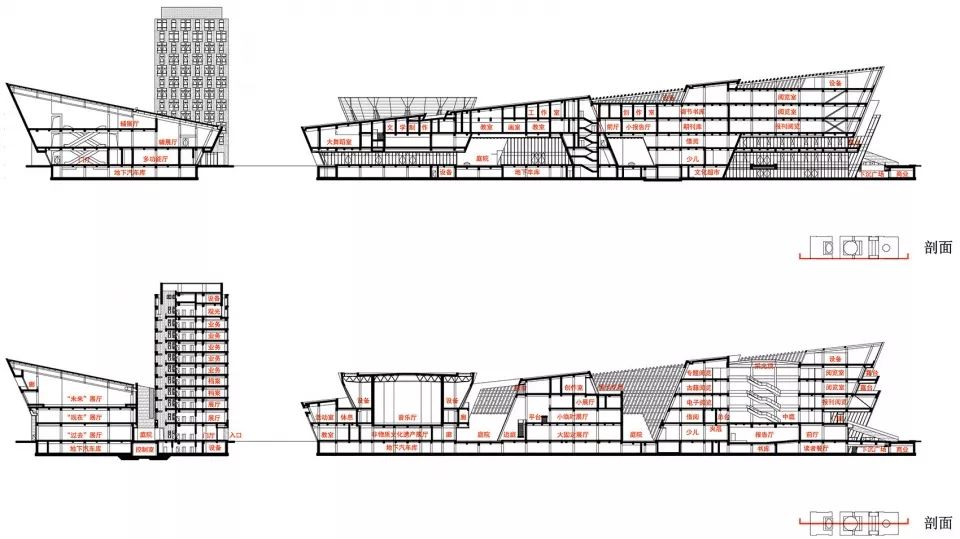

剖面图

项目名称：淮安市城市博物馆、图书馆、文化馆、美术馆

设计方：同济大学建筑设计研究院（集团）有限公司

项目设计&完成年份： 007&2017

项目总负责人：王文胜

主创及项目经理：史巍

项目地址：中国江苏省淮安市

建筑面积：86500 平方米

摄影版权：马元，史巍，王棻

客户：淮安新城投资开发有限公司

品牌：蜂窝石材——长青

作者：史巍
