云洞图书馆丨中国海口丨MAD建筑事务所

2021/05/16 19:59:00
查看完整案例
微信扫一扫
收藏
下载
文章来源:建日筑文

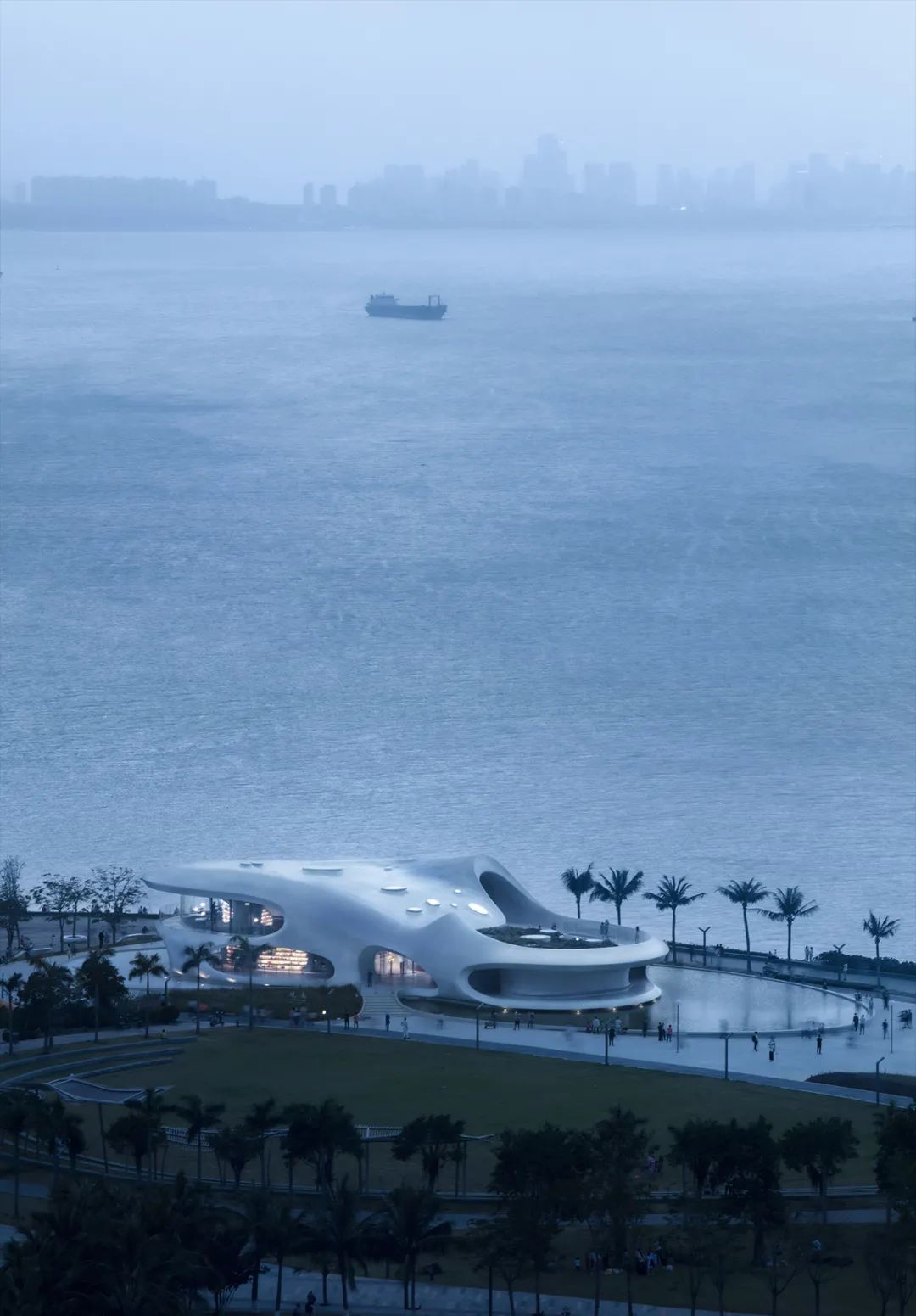

海口的海岸线上出现了外形如云朵般飘逸的建筑,浑然一体的造型和动态的线条有着强烈的未来感。
云洞图书馆丨中国海口丨MAD建筑事务所-2
©ACF
整体的造型带来了流动的空间体验,空间背后的建造方式值得深入了解。时间跨度十个多月的持续拍摄,记录充满工匠精神的建造过程。
云洞图书馆丨中国海口丨MAD建筑事务所-5
©ACF
云洞主体由清水混凝土整体浇筑而成,建筑的楼板、墙体、天花、结构、管线等浑然一体,背后是异常复杂的建造流程:通过数字三维建模和数控机床制作木模板,用木模板搭建异形的模块,组装成型后进行表面处理,预埋钢筋和管线,浇筑清水混凝土,最后进行拆模。建筑主体通过数字模型,木模版,混凝土,三种方式结合建造而成。
设计阶段
云洞图书馆丨中国海口丨MAD建筑事务所-9

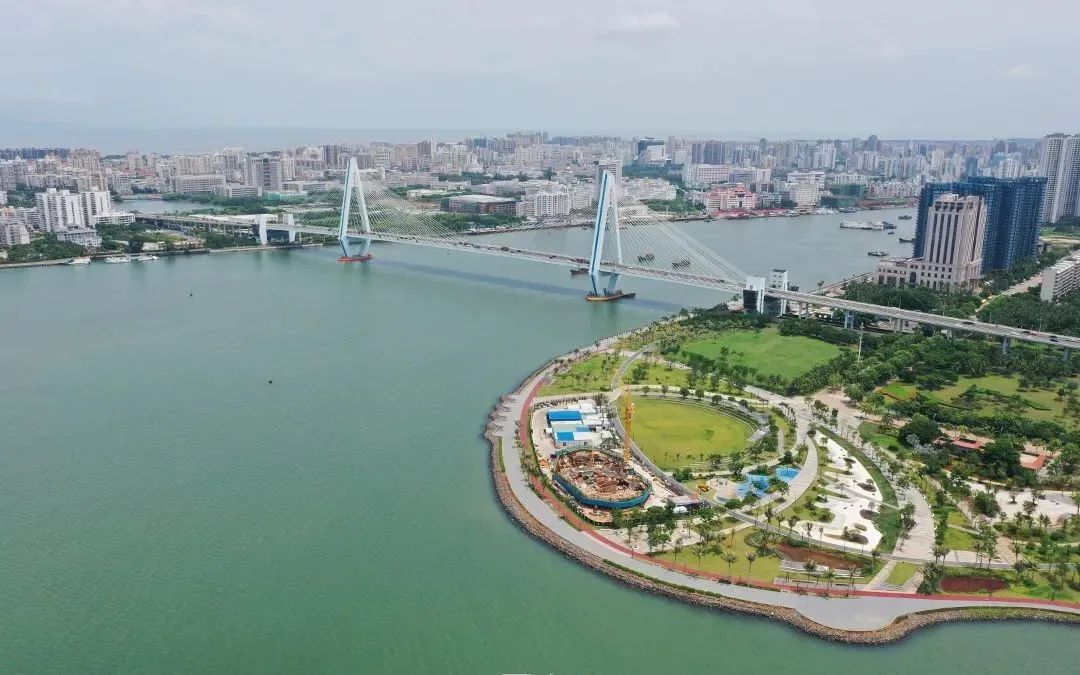

施工中的云洞 ©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-11

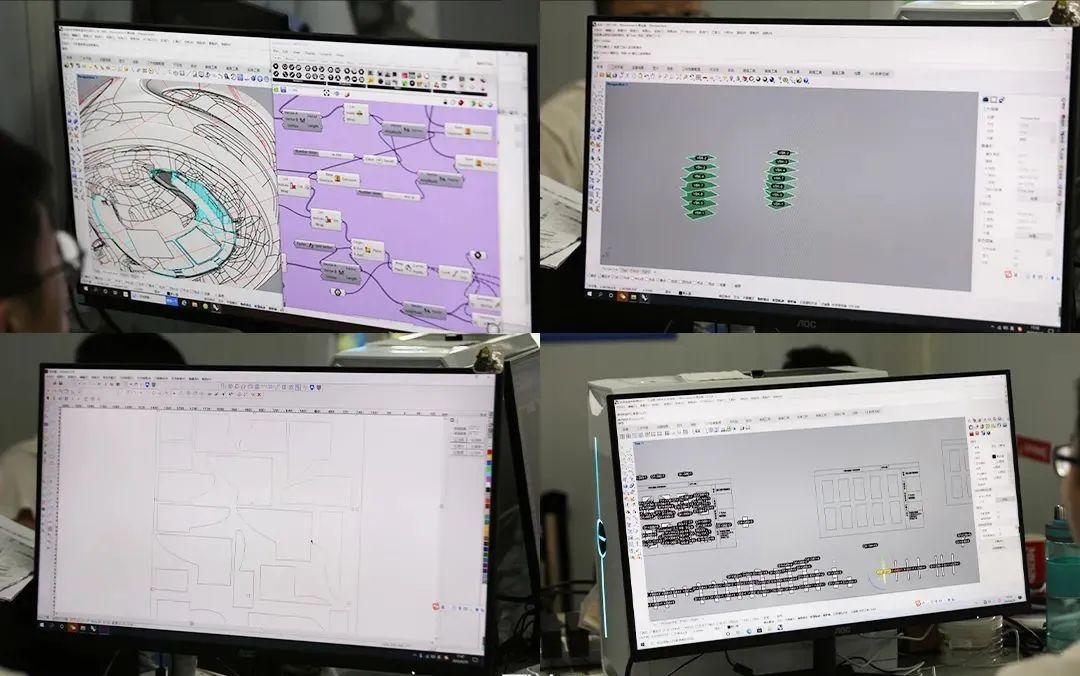

在电脑里将建筑模型分解成木模板的单元 ©ACF
木模版在工厂

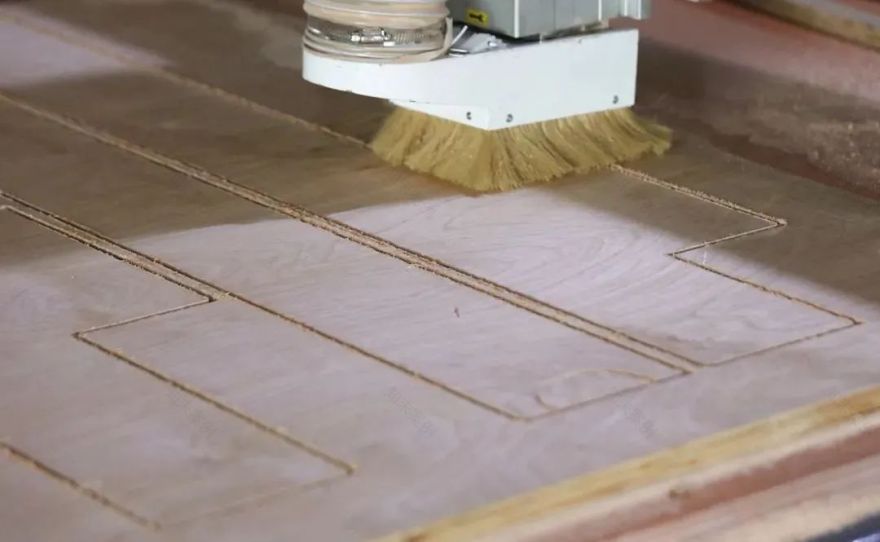

云洞图书馆丨中国海口丨MAD建筑事务所-14
模板数据传输至数控机床进行切割
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-17

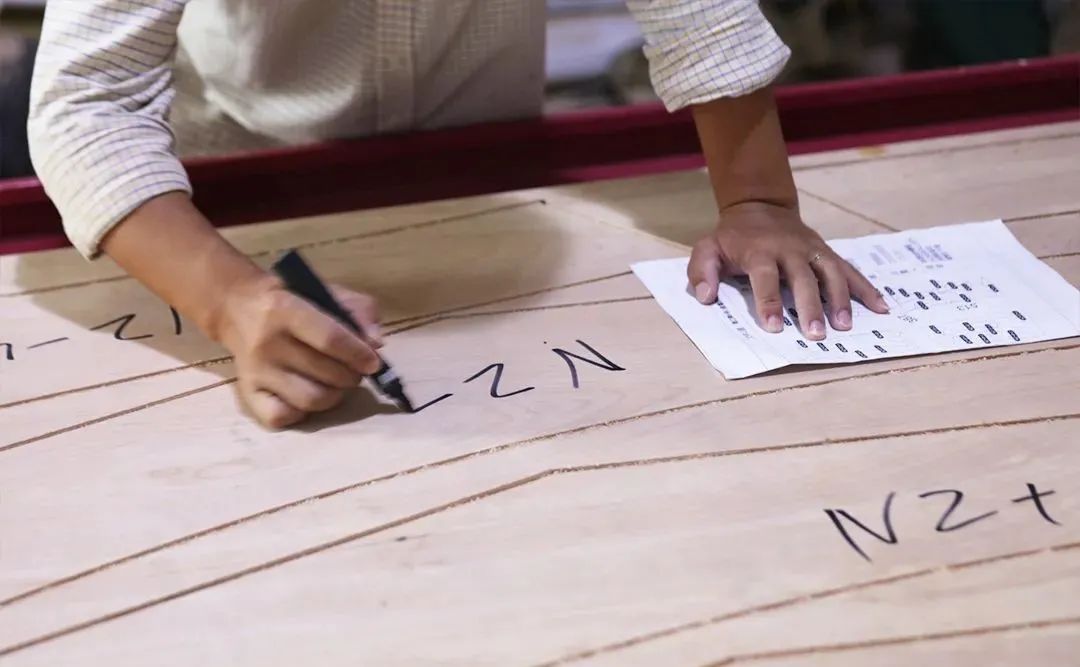

工人根据数据信息在切割后的模板单元上编号
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-20

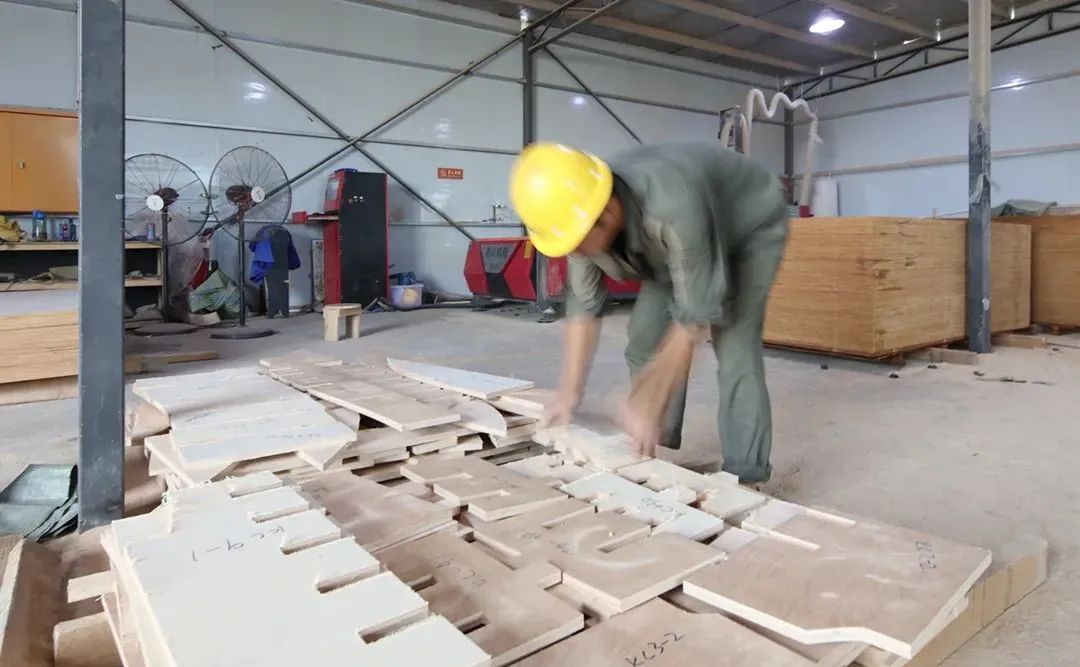

取出每块模板单元进行分类
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-23
分类摆放的模板单元 ©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-25

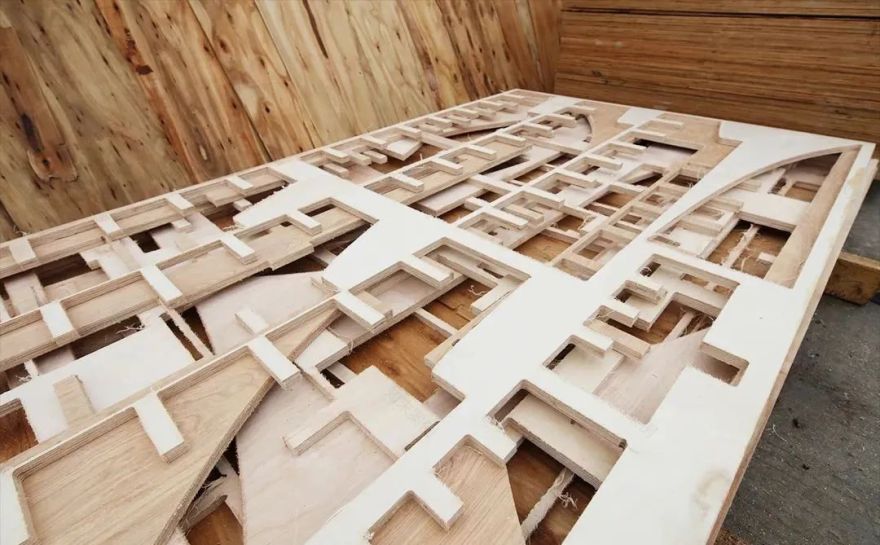

取出模板单元后的木板框架©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-27

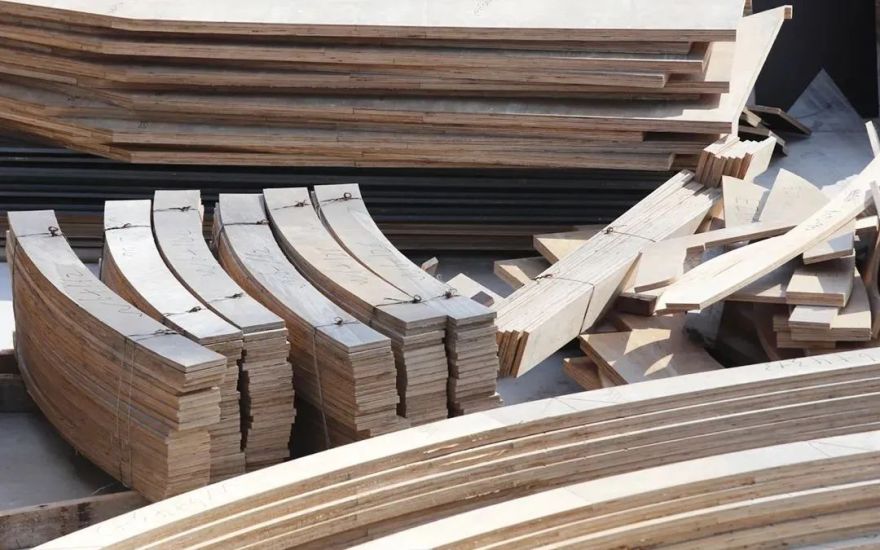

分类后等待运送的模板单元©ACF 木模版在现场
云洞图书馆丨中国海口丨MAD建筑事务所-29
场地上放满了模板单元©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-31

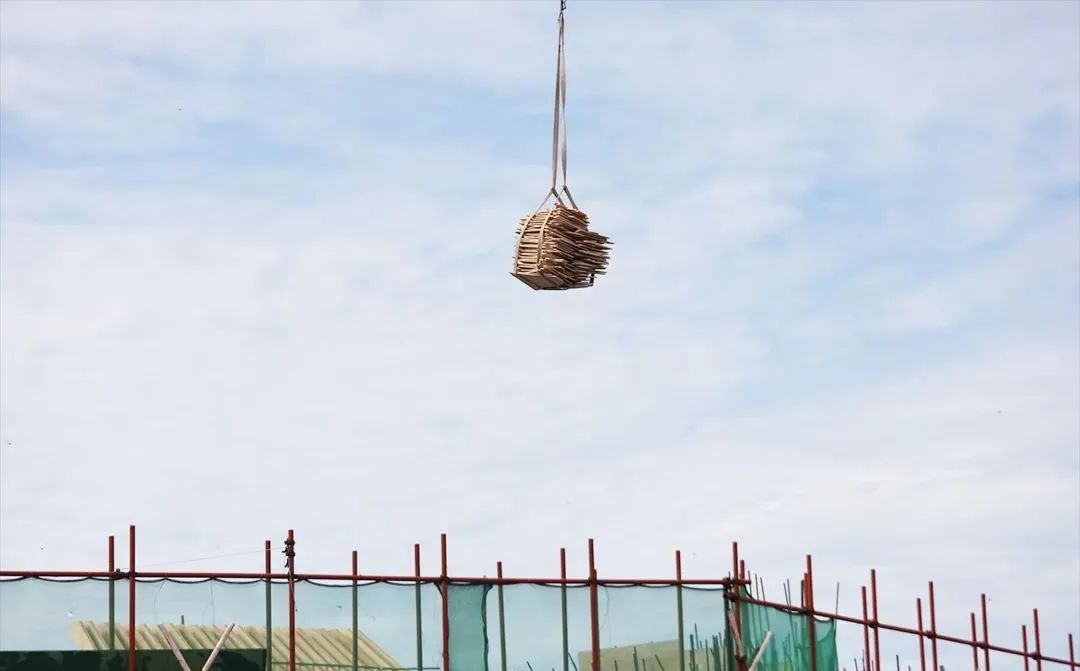

模板单元由塔吊运送到施工范围
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-34

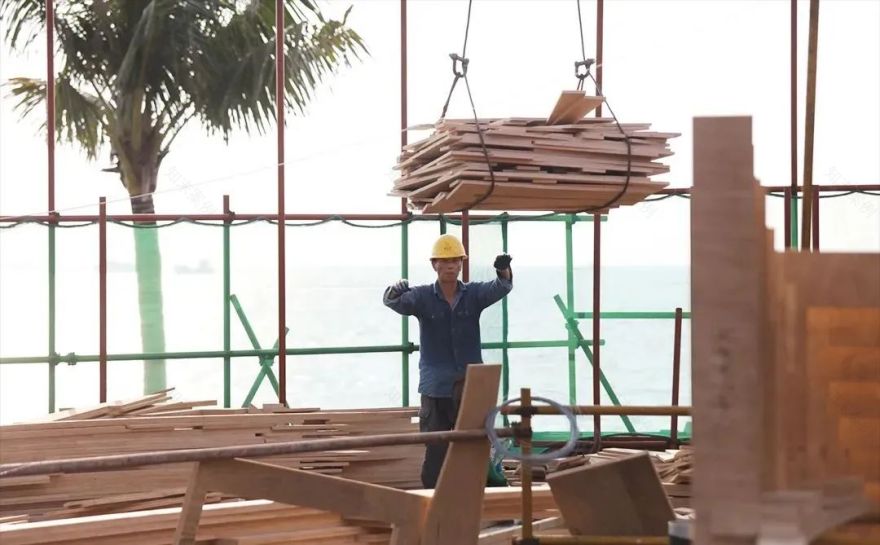

工人接收模板
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-37

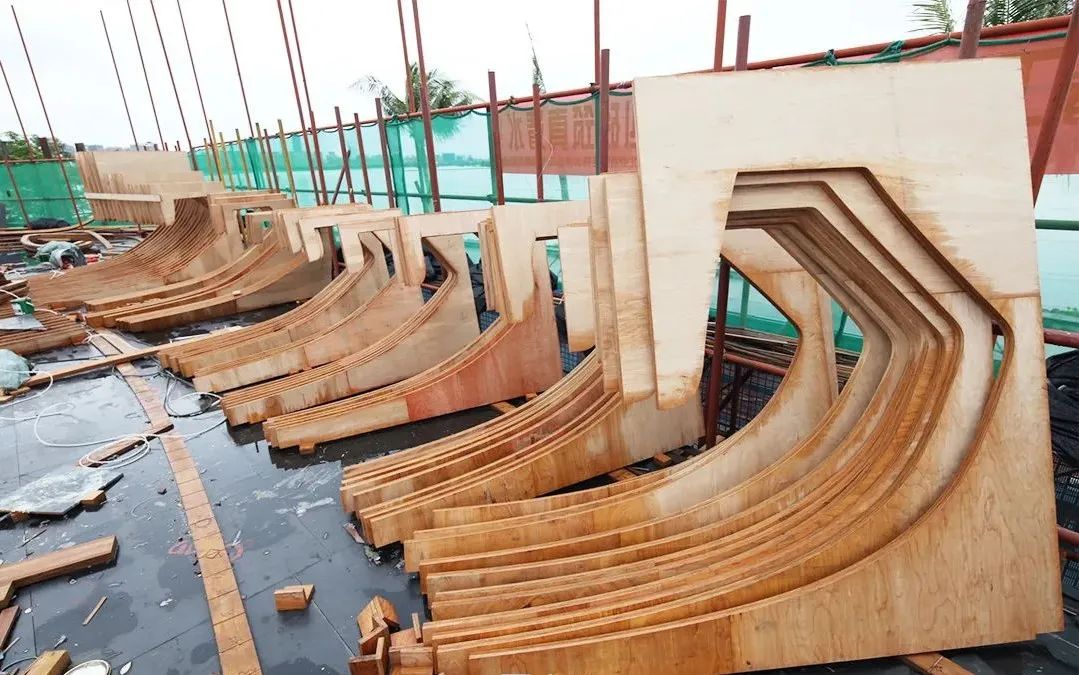

摆放在作业区域的模板单元 ©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-39

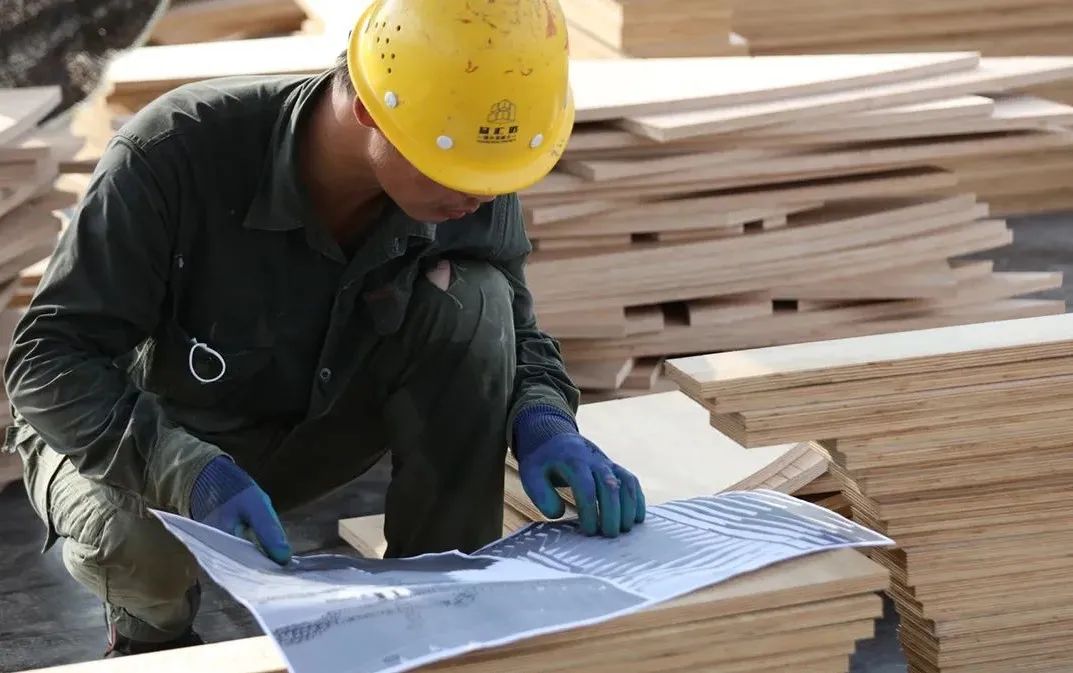

核对模板信息
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-42

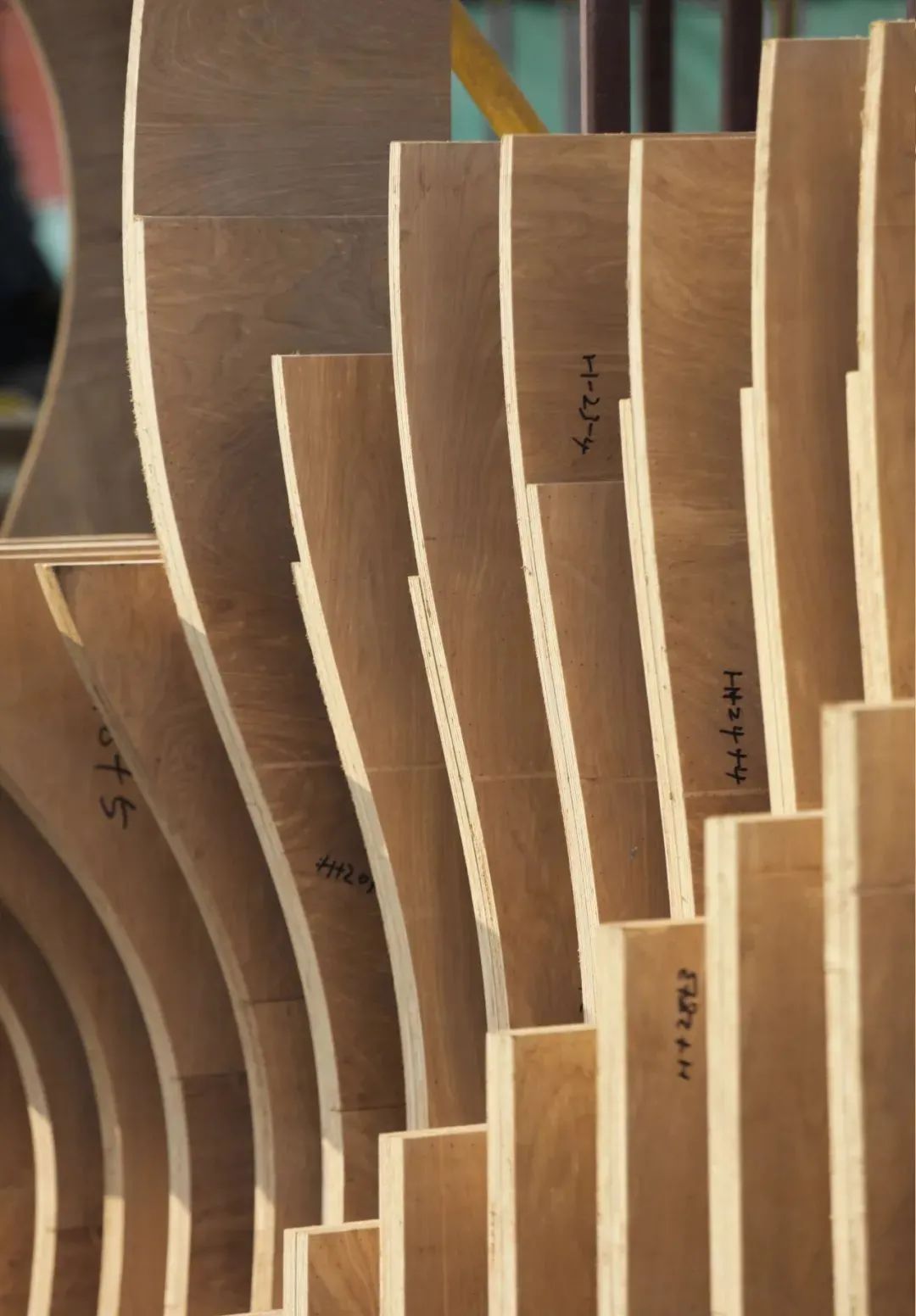

背楞©ACF 木模版搭建
云洞图书馆丨中国海口丨MAD建筑事务所-44

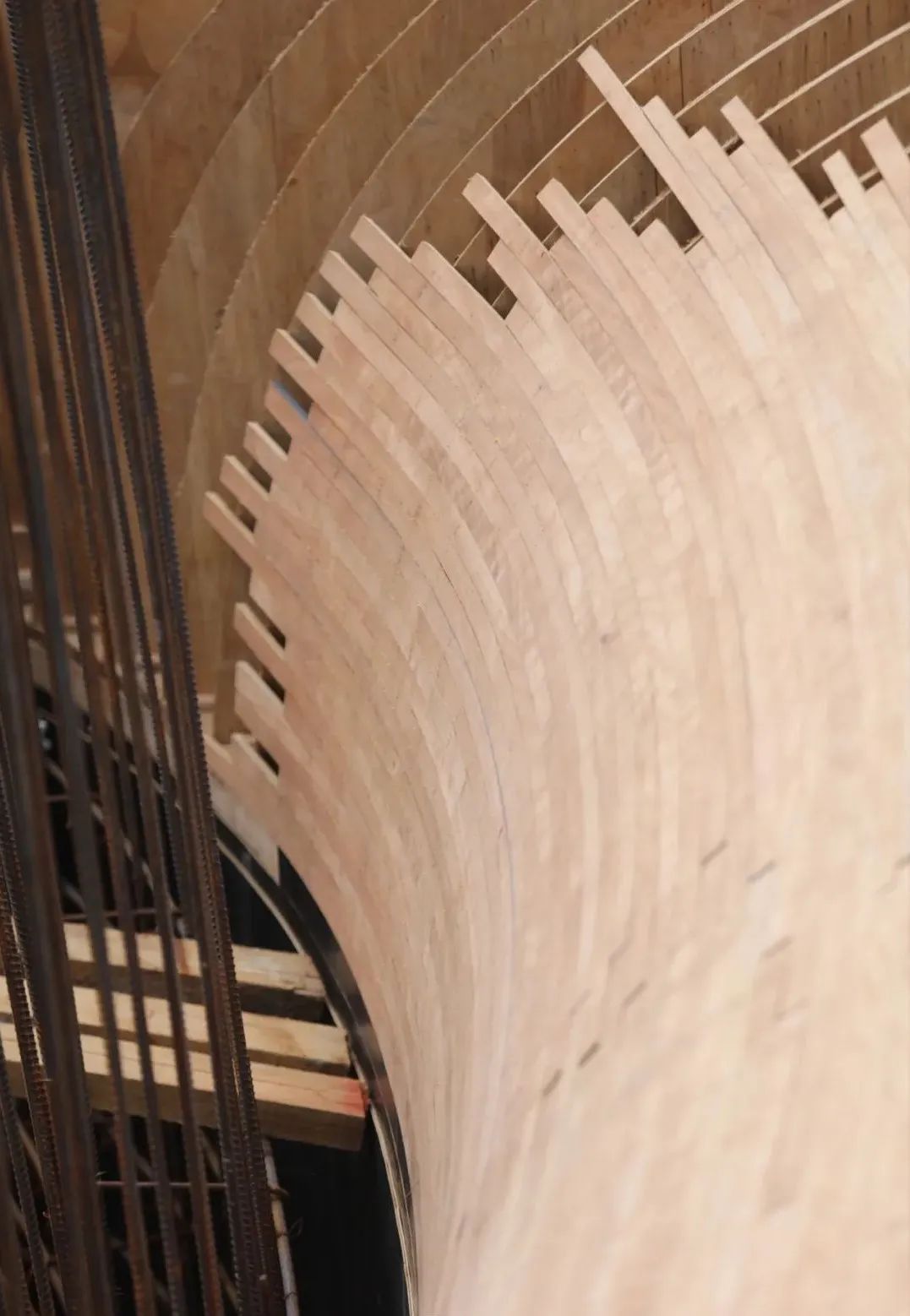

曲面©ACF

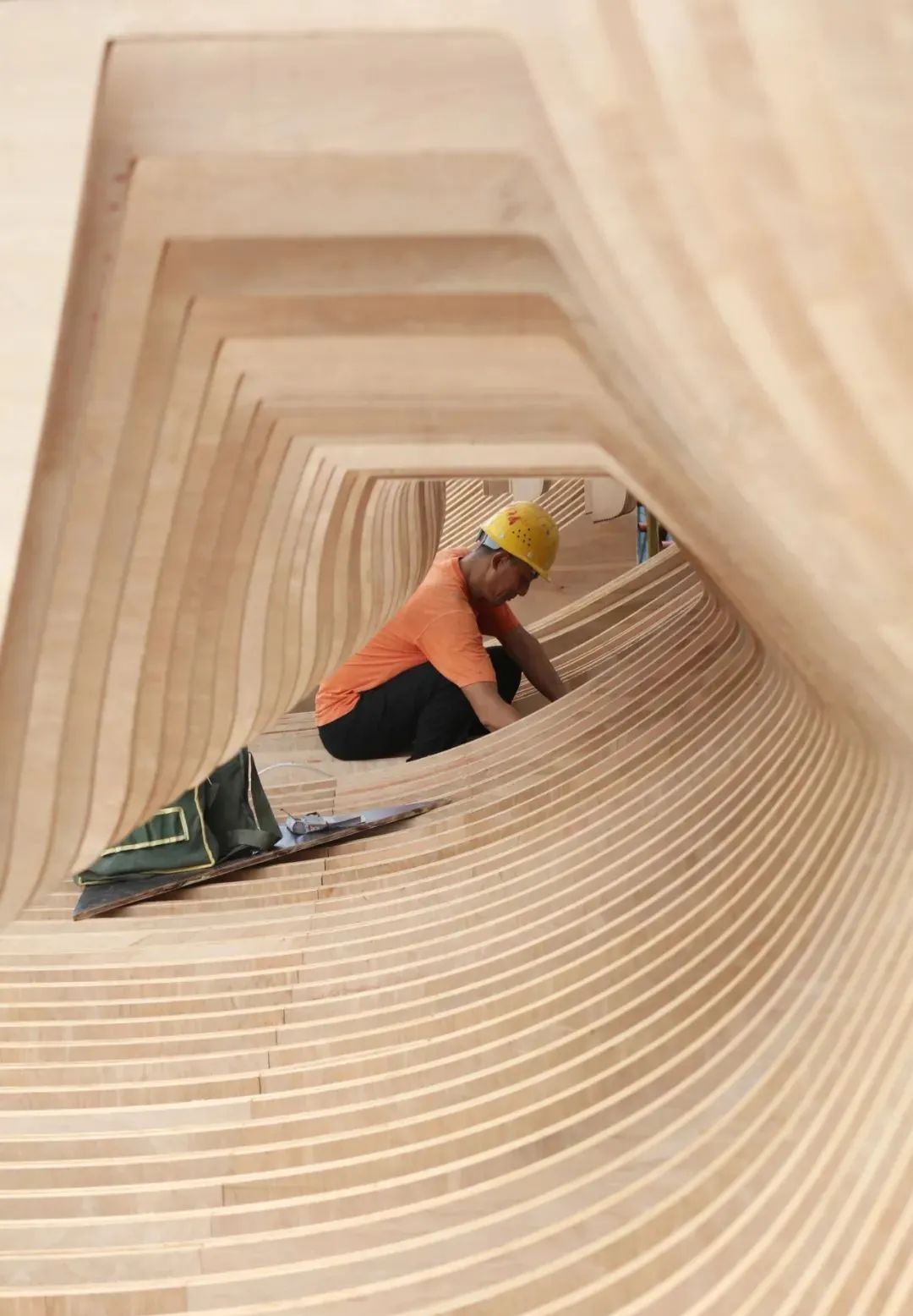

云洞图书馆丨中国海口丨MAD建筑事务所-46
阵列©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-48

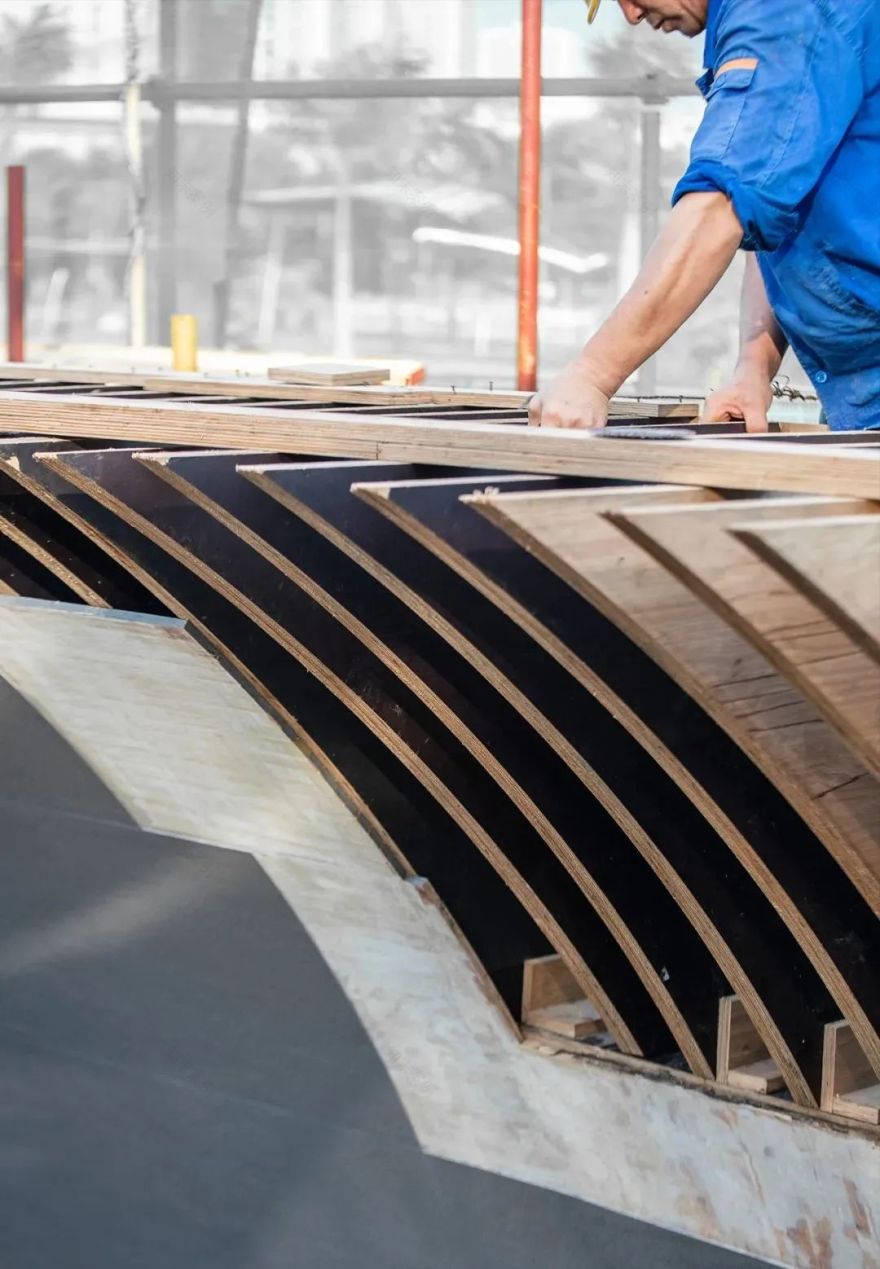

工匠©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-50

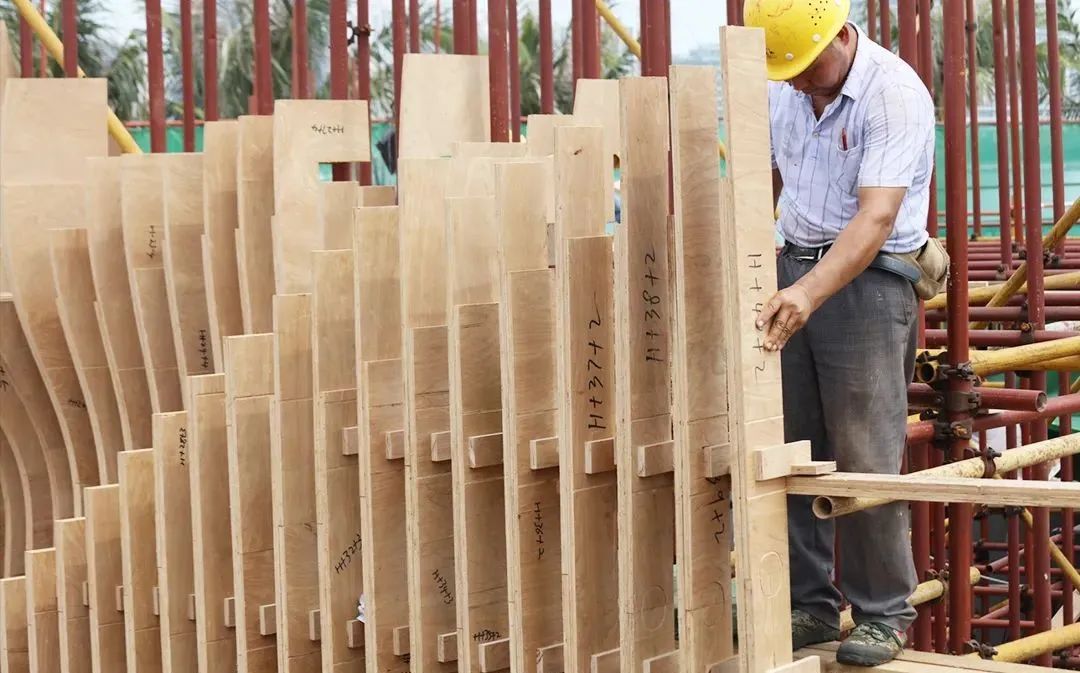

组装模板框架
©ACF

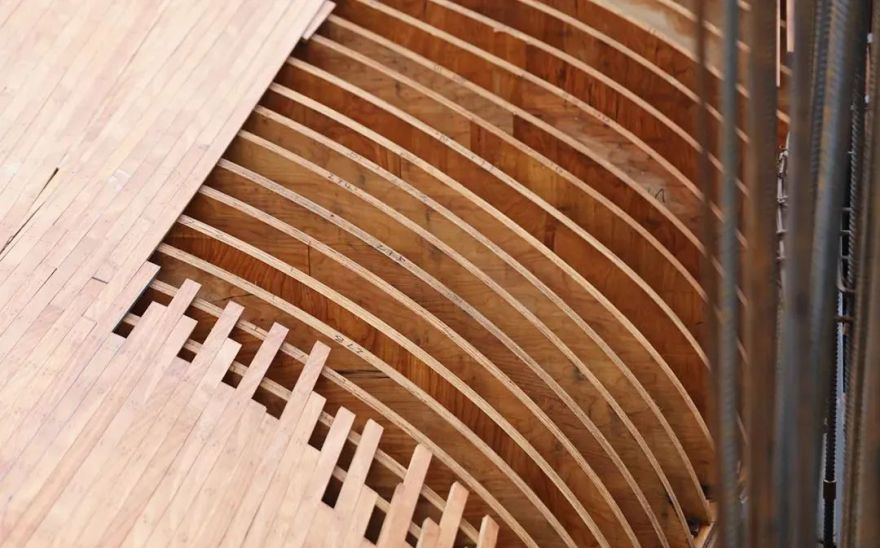

云洞图书馆丨中国海口丨MAD建筑事务所-53
使用大量的木条在框架表面形成曲面©ACF

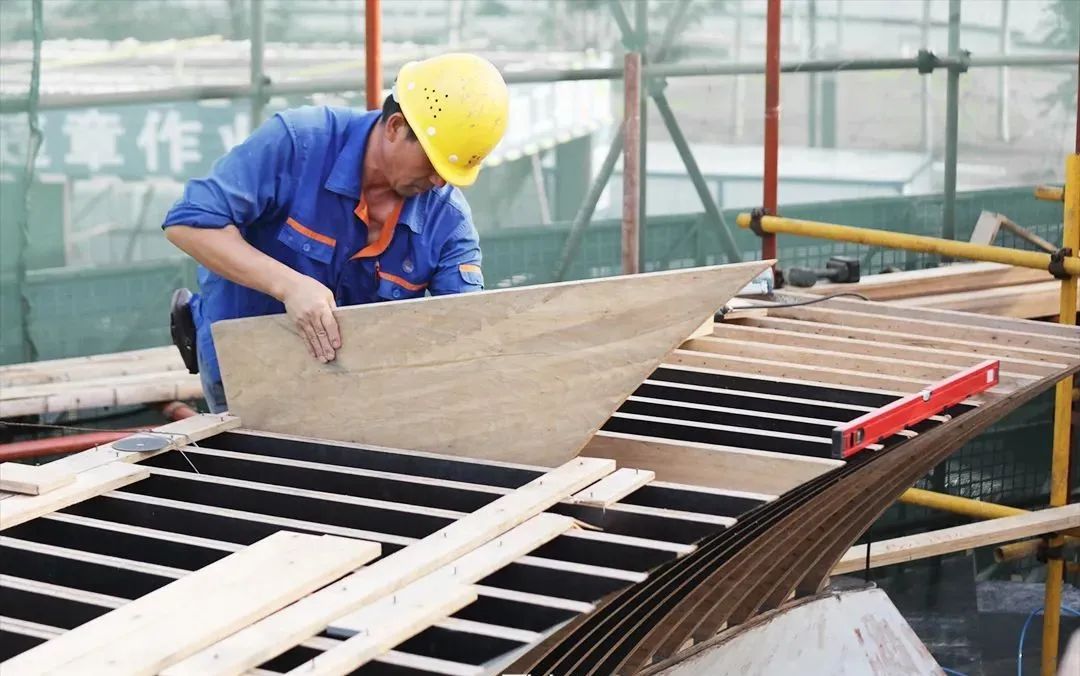

云洞图书馆丨中国海口丨MAD建筑事务所-55
外立面模板的安装 ©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-57

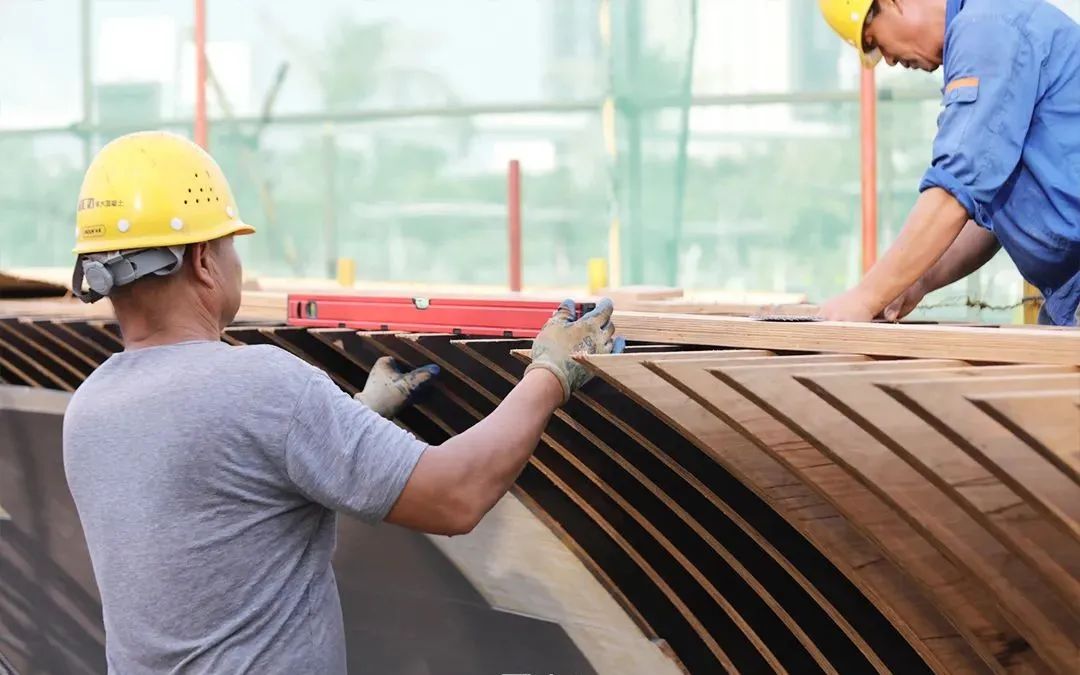

工人使用水平仪调整每块模板的位置©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-59
外立面模板 ©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-61

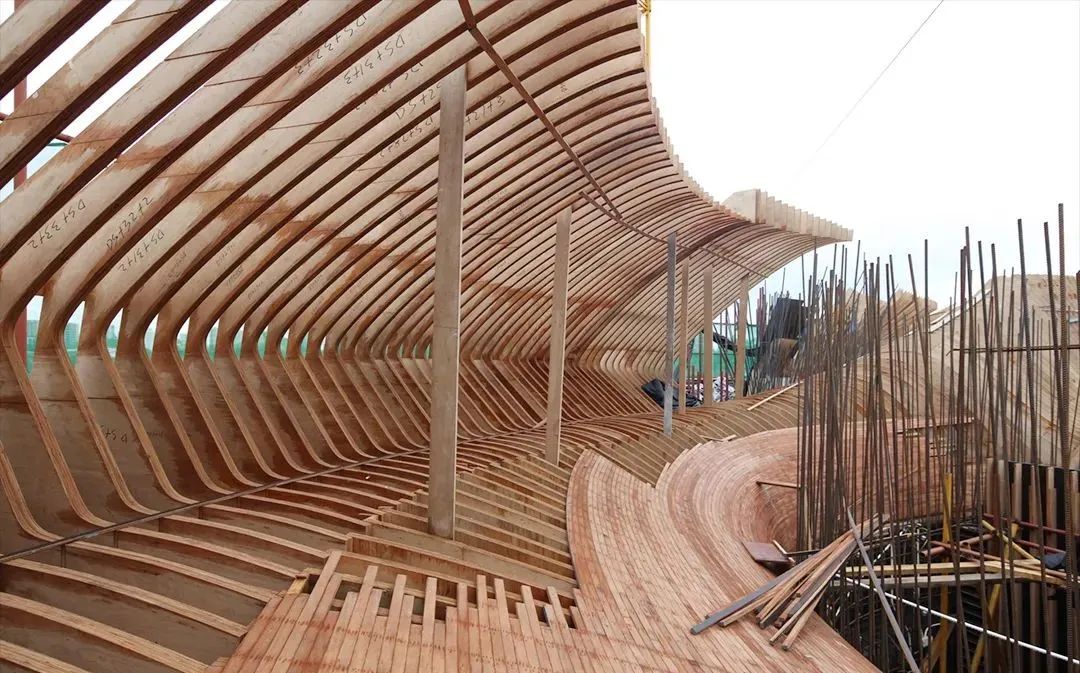

外立面模板©ACF

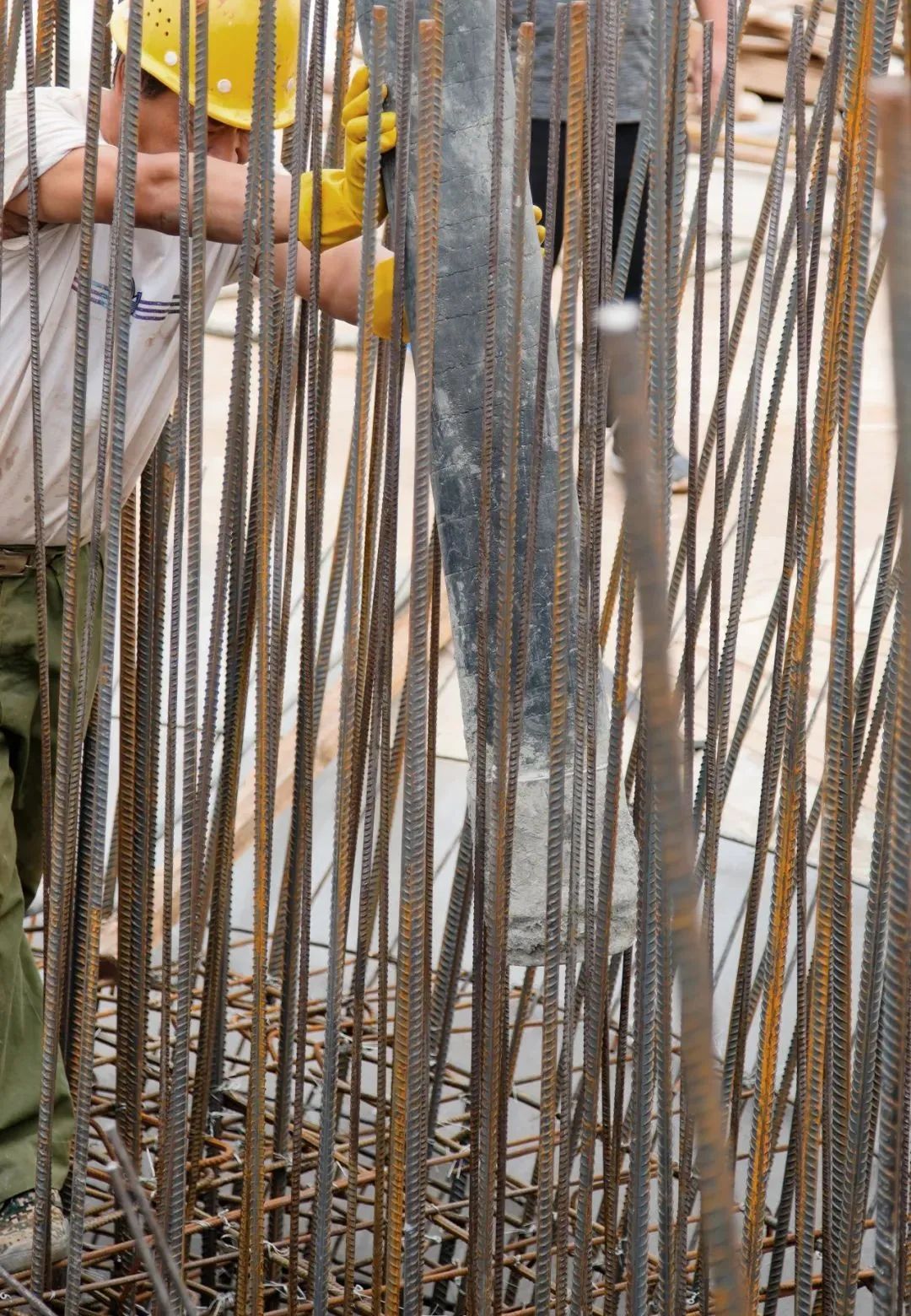

云洞图书馆丨中国海口丨MAD建筑事务所-63
©ACF
混凝土浇筑
云洞图书馆丨中国海口丨MAD建筑事务所-66

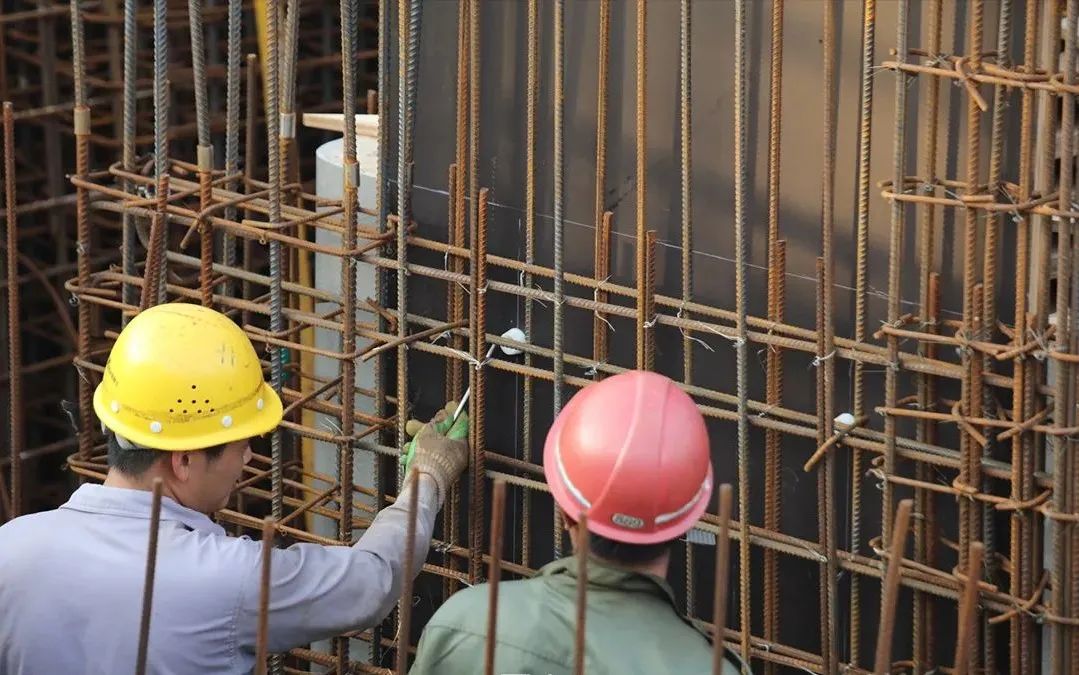

模板完成后进行钢筋和孔位的施工
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-69
浇筑混凝土©ACF
木模版贴膜
云洞图书馆丨中国海口丨MAD建筑事务所-72
工人在狭窄的空间内完成模板表面的工序
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-75

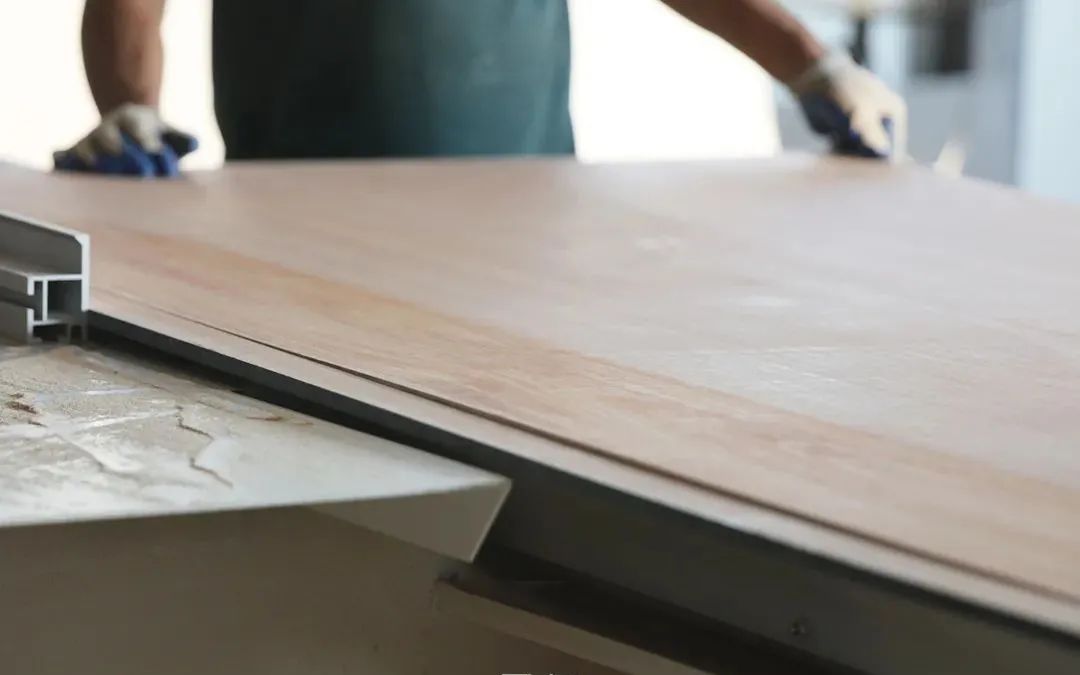

工厂切割木条
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-78

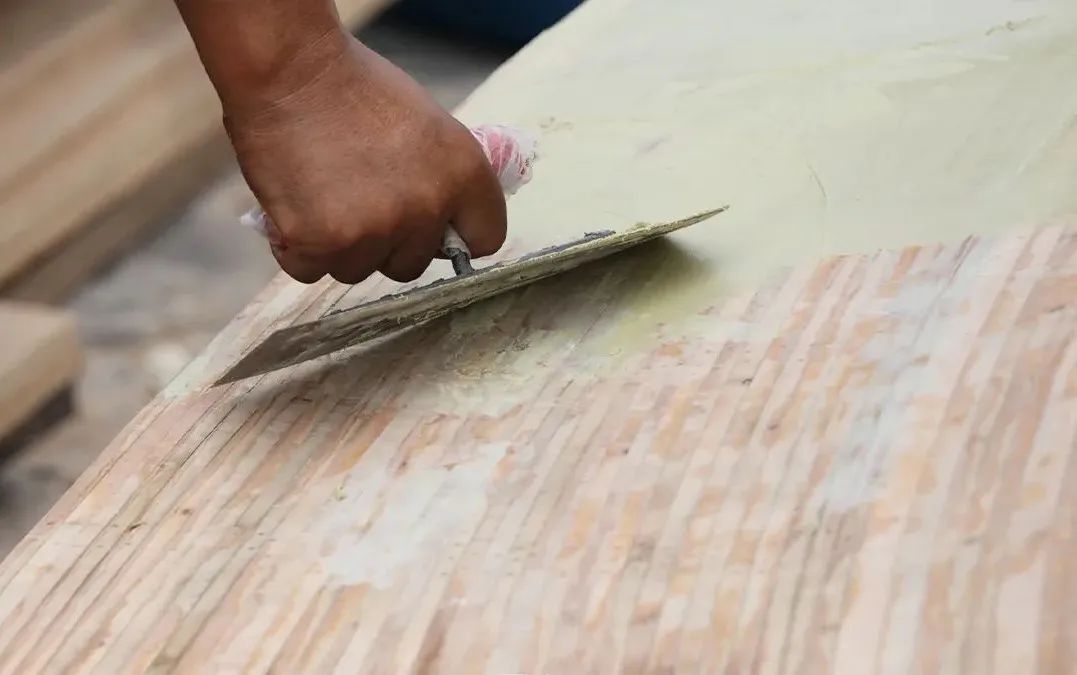

在木条形成的表面刮腻子找平
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-81

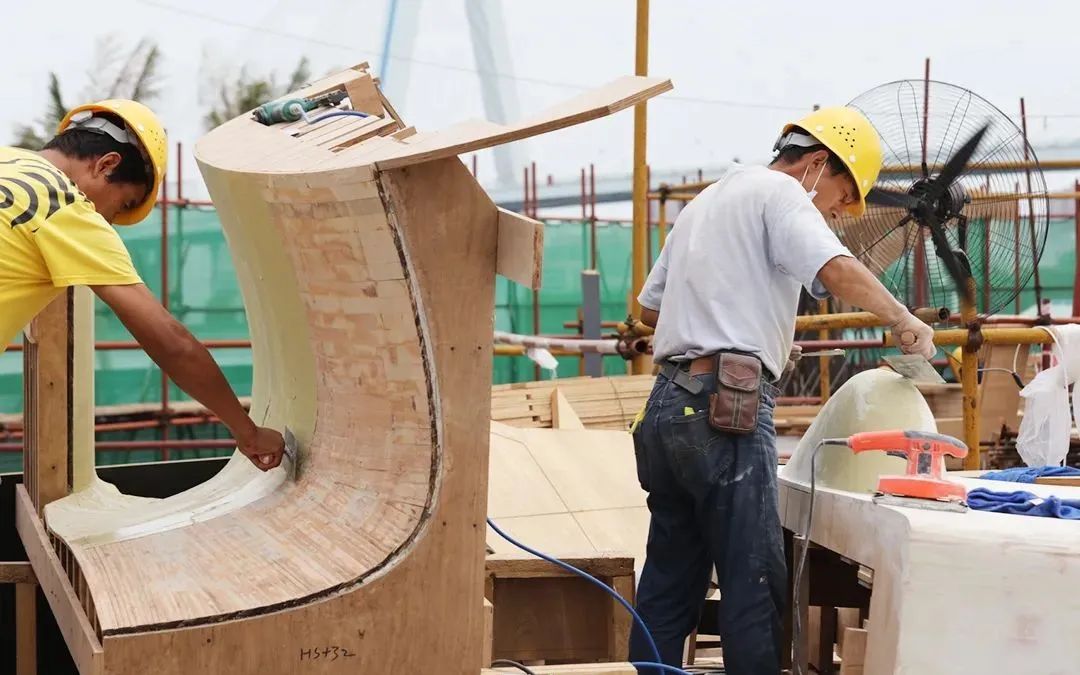

工人在找平单元模块的表面
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-84

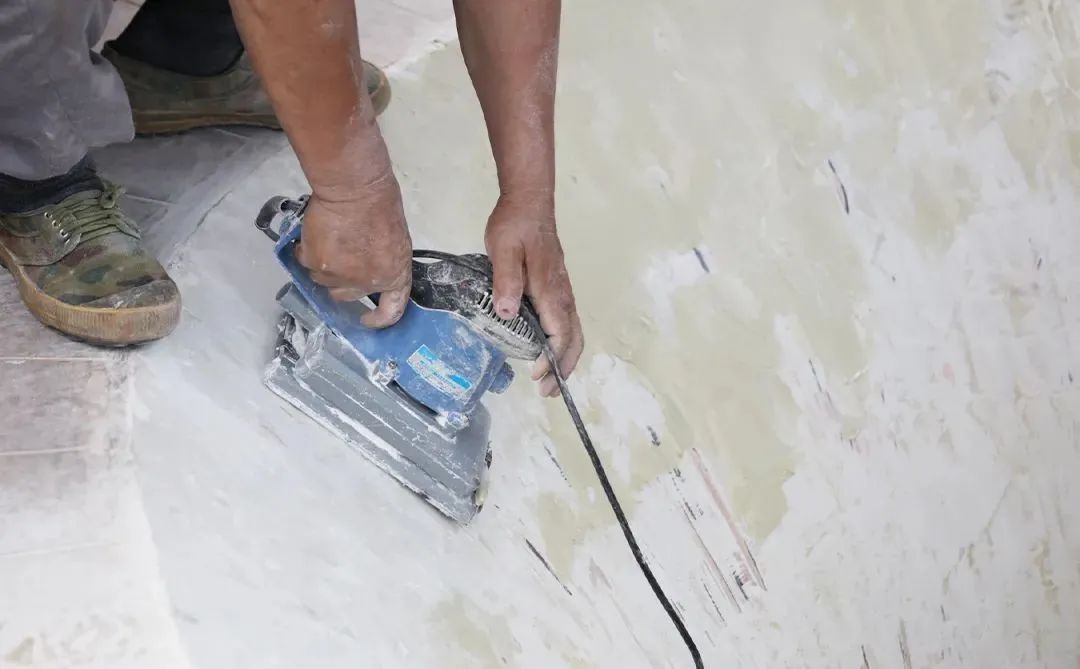

对找平后的表面进行打磨
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-87
在打磨后的表面上铺贴软膜
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-90

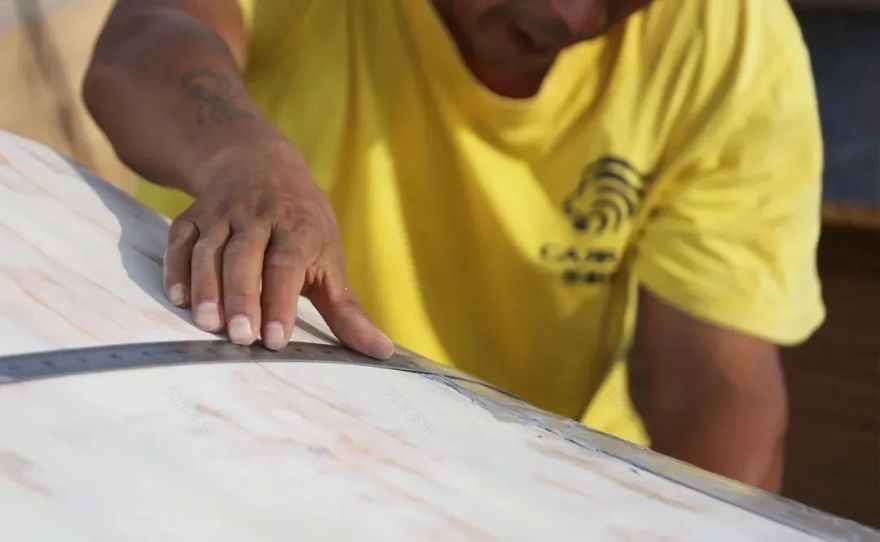

铺贴前需要反复测量尺寸
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-93

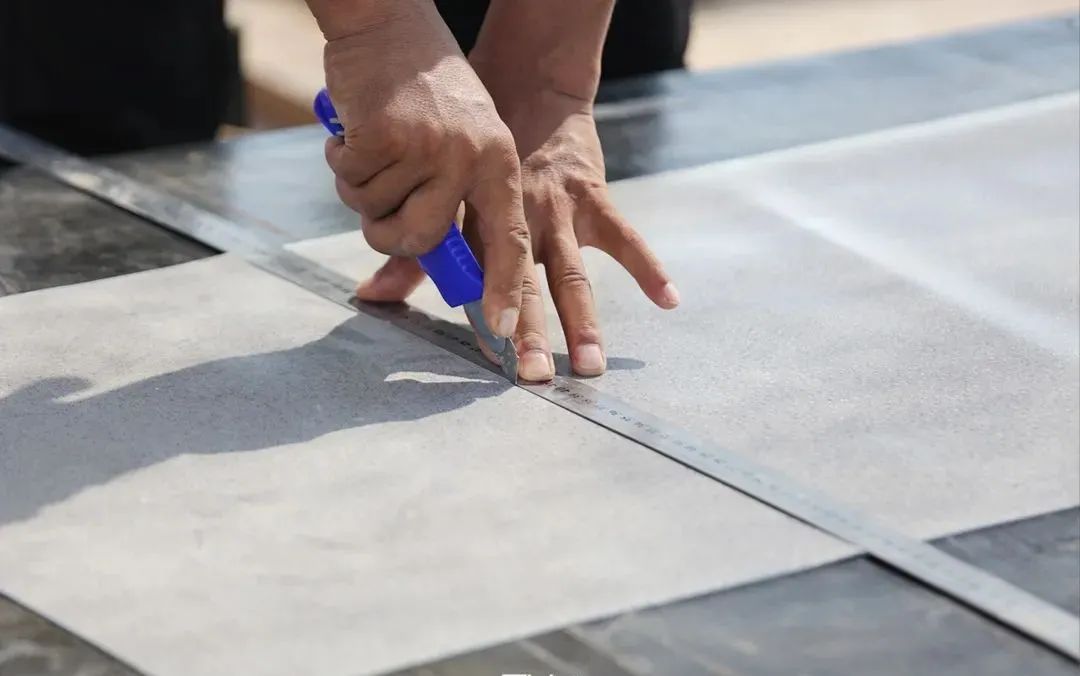

根据测量尺寸切割软膜
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-96

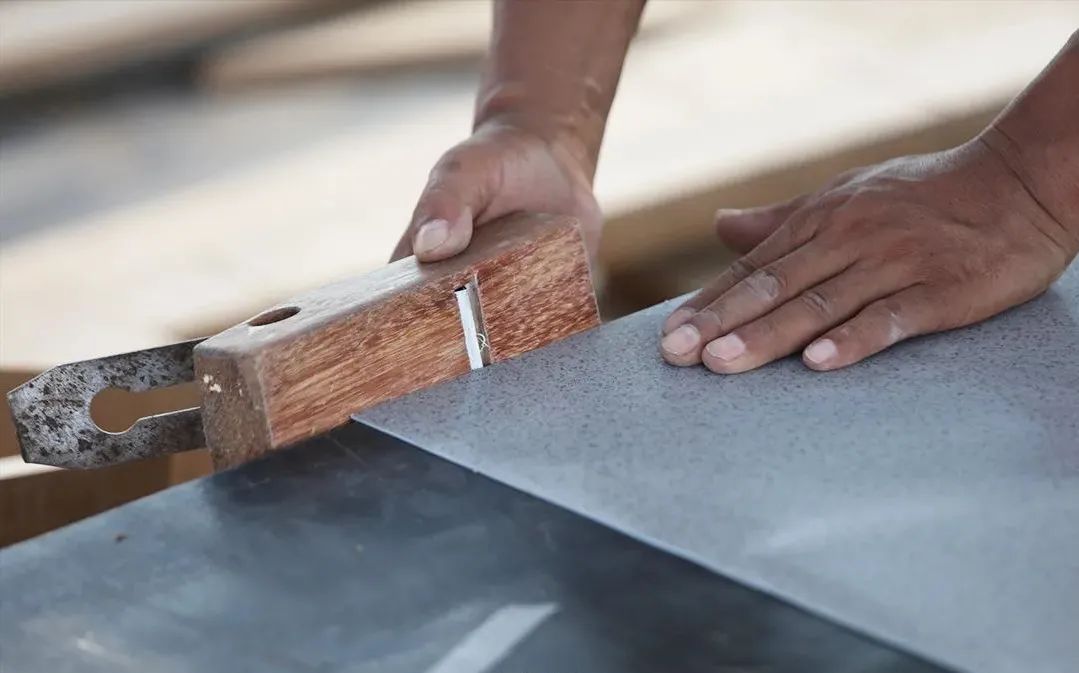

反复打磨薄膜边沿 确保接缝紧密贴合
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-99

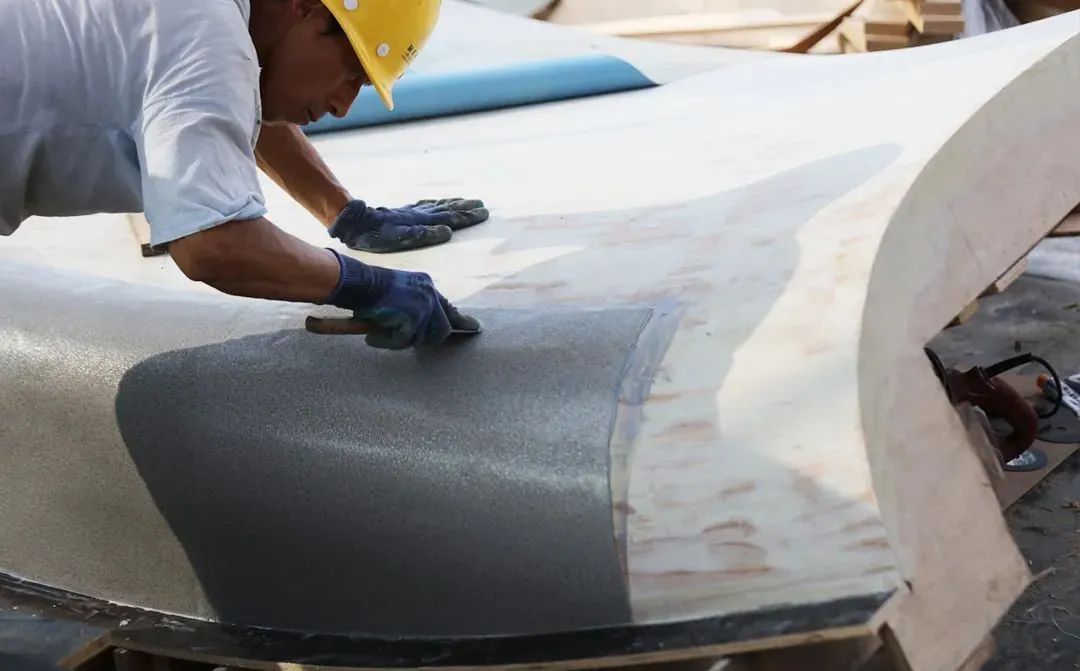

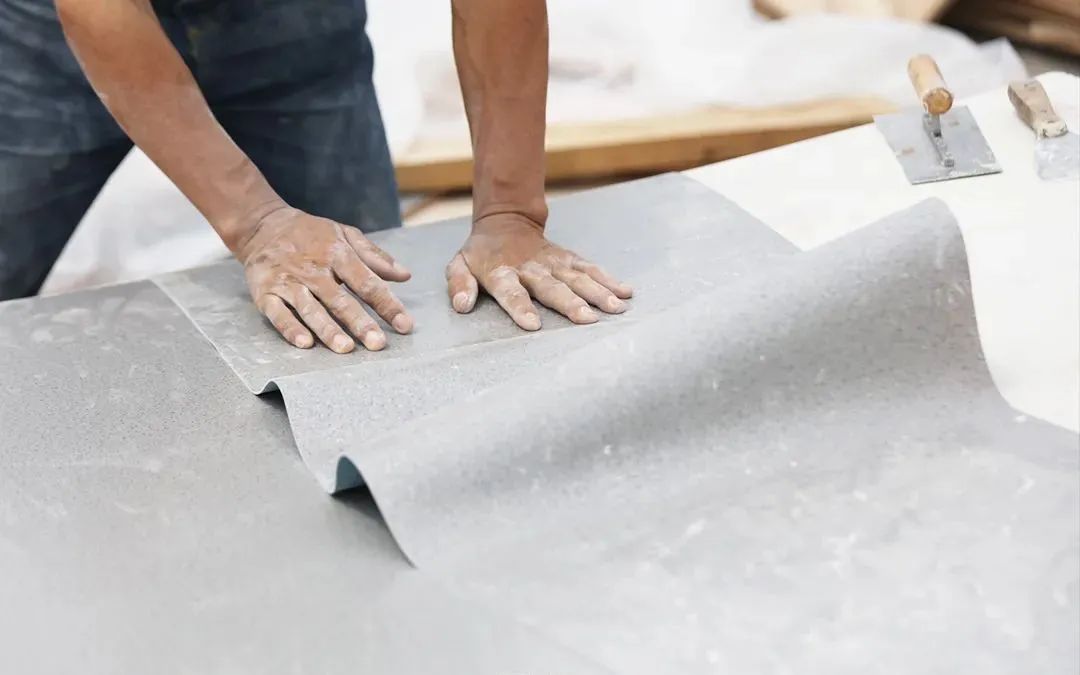

铺贴软膜
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-102
贴膜后要将多余的粘合剂和空气挤出
©ACF

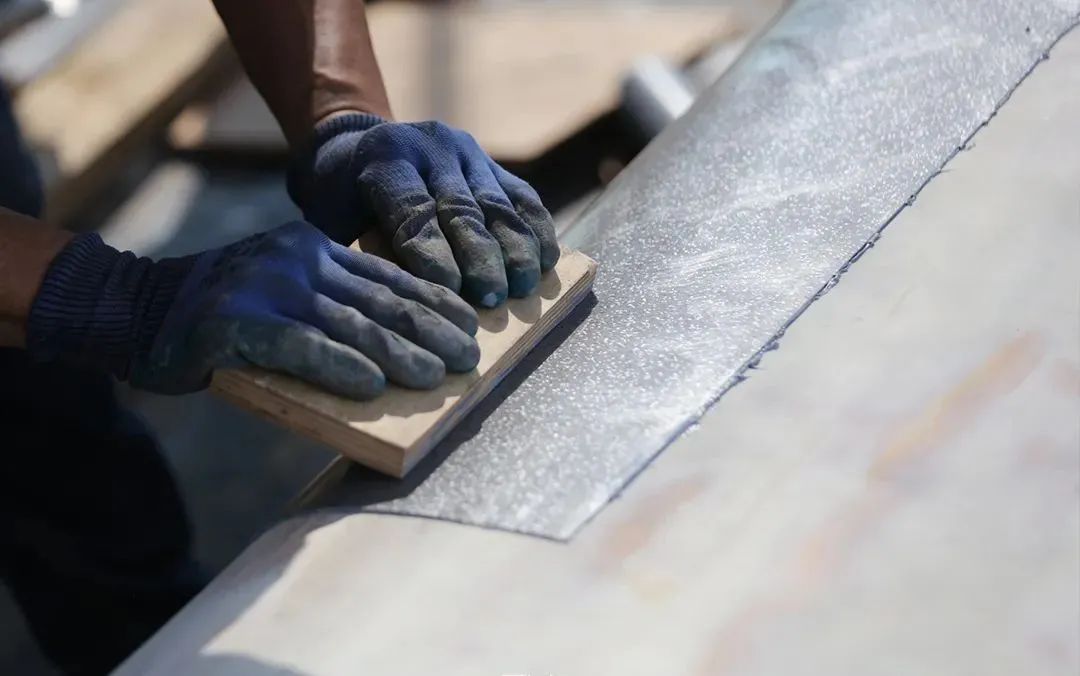

云洞图书馆丨中国海口丨MAD建筑事务所-105
像手机贴膜般反复刮抹保证表面的平整
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-108

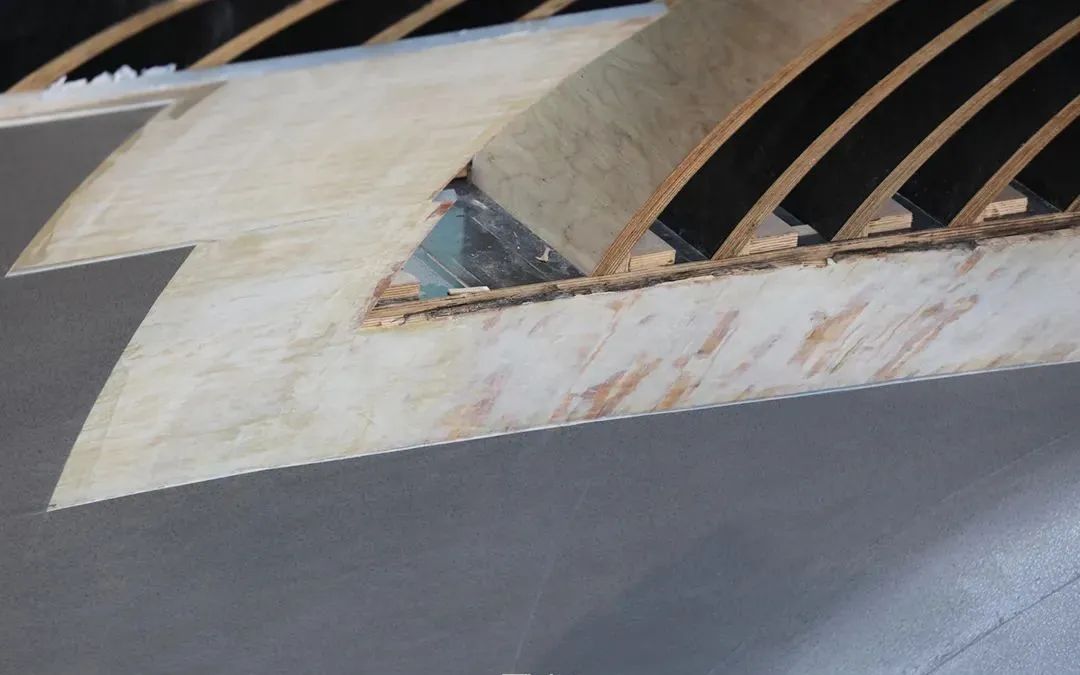

模板表面的几种状态
©ACF

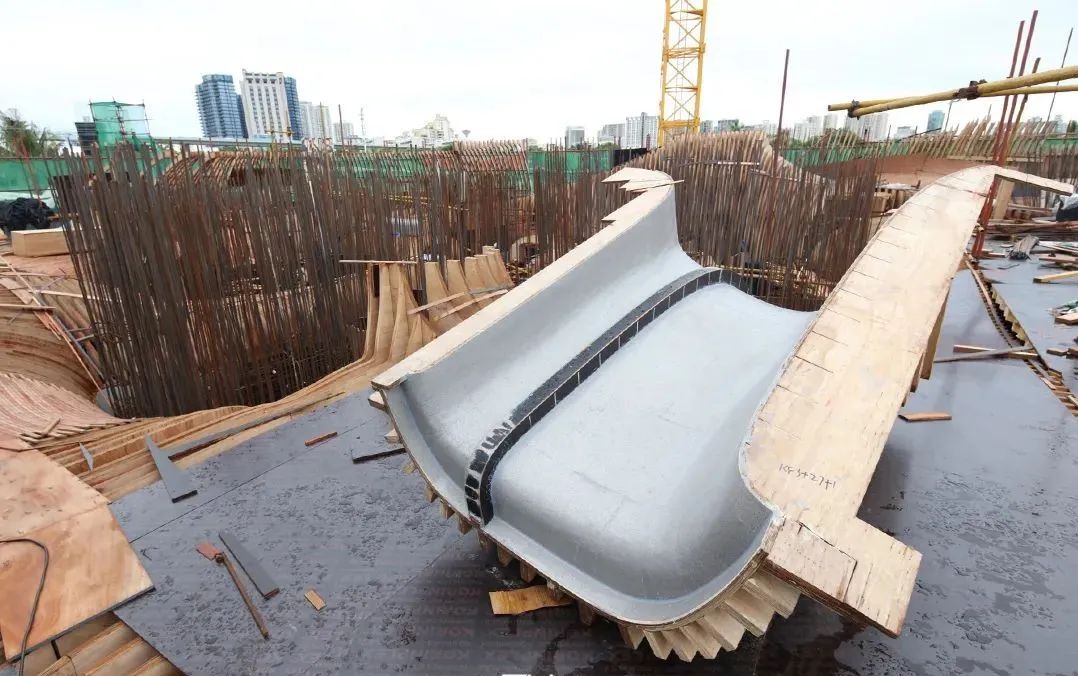

云洞图书馆丨中国海口丨MAD建筑事务所-111
完成贴膜的一个模块 ©ACF

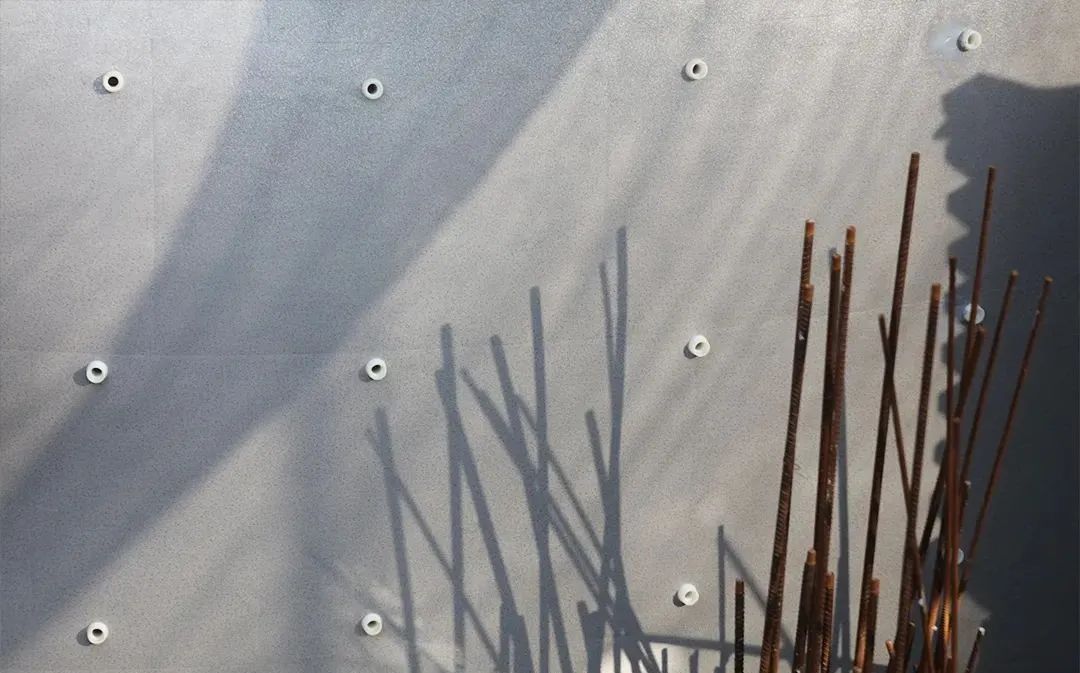

云洞图书馆丨中国海口丨MAD建筑事务所-113
完成的模板表面
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-116

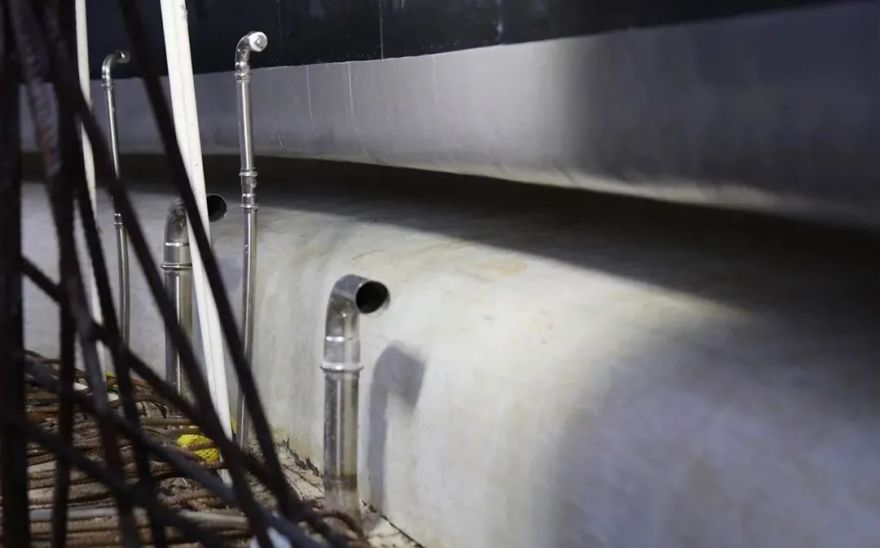

预埋的管线©ACF

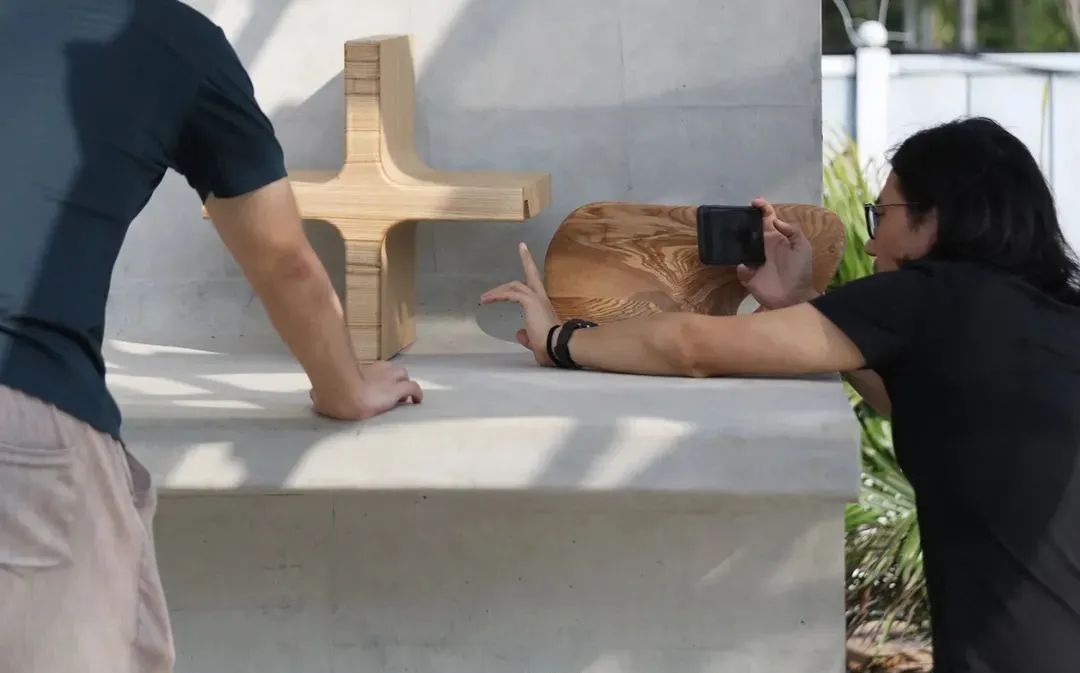

云洞图书馆丨中国海口丨MAD建筑事务所-118
混凝土完成面和木质书架的打样©ACF
座椅的施工中与建成后

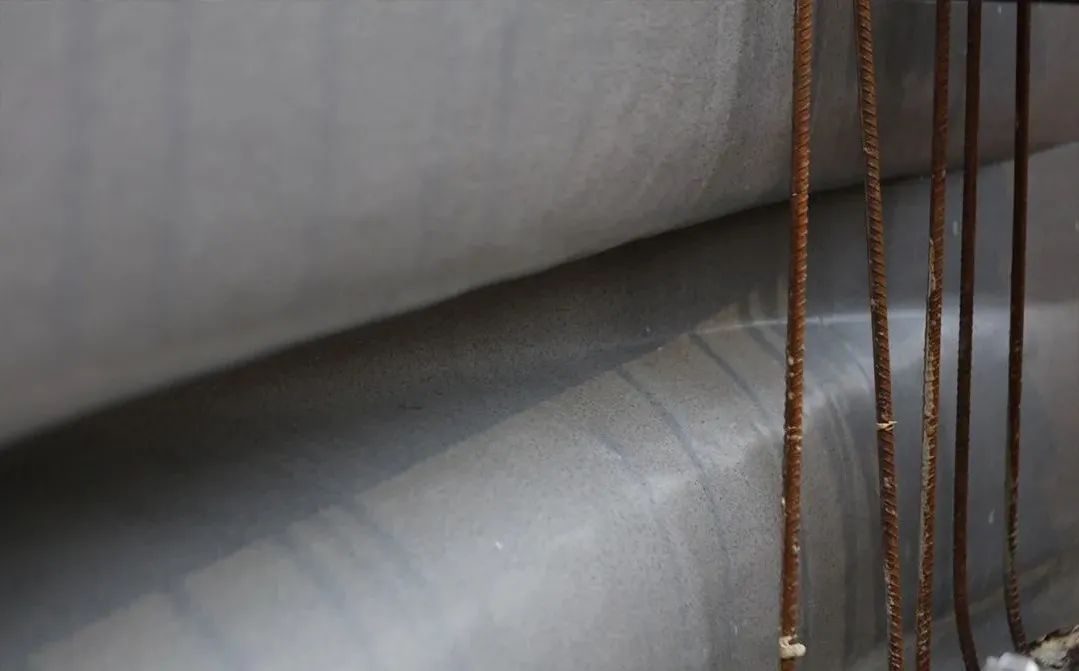

云洞图书馆丨中国海口丨MAD建筑事务所-121
座椅的模板
©ACF

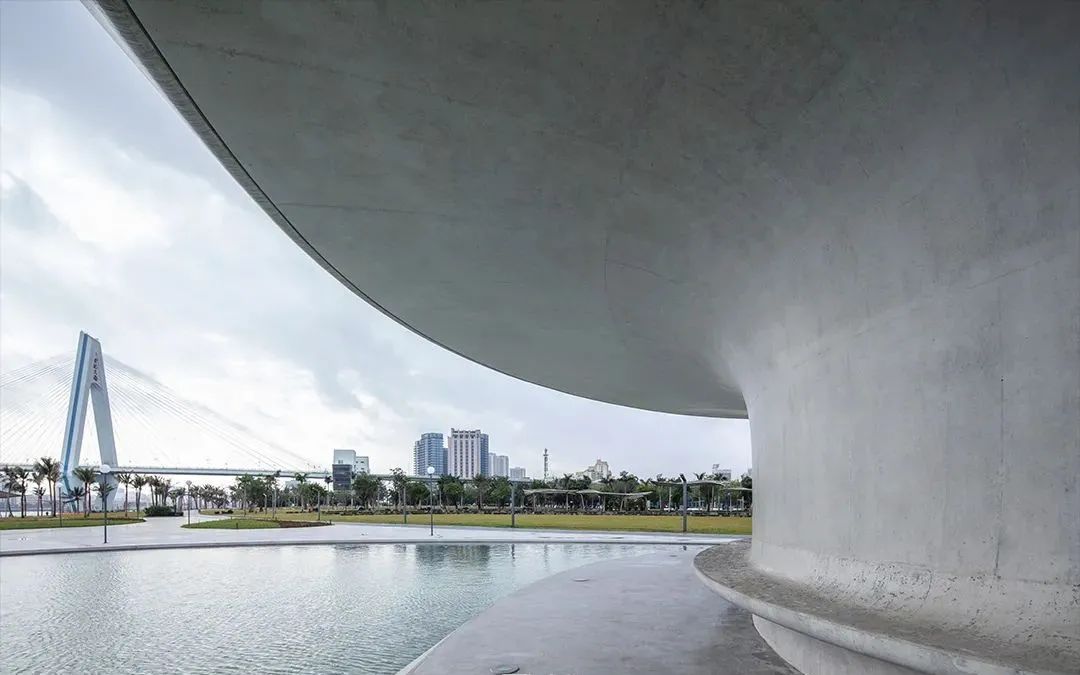

云洞图书馆丨中国海口丨MAD建筑事务所-124
完工后的座椅 ©ACF
小云洞的施工中与建成后

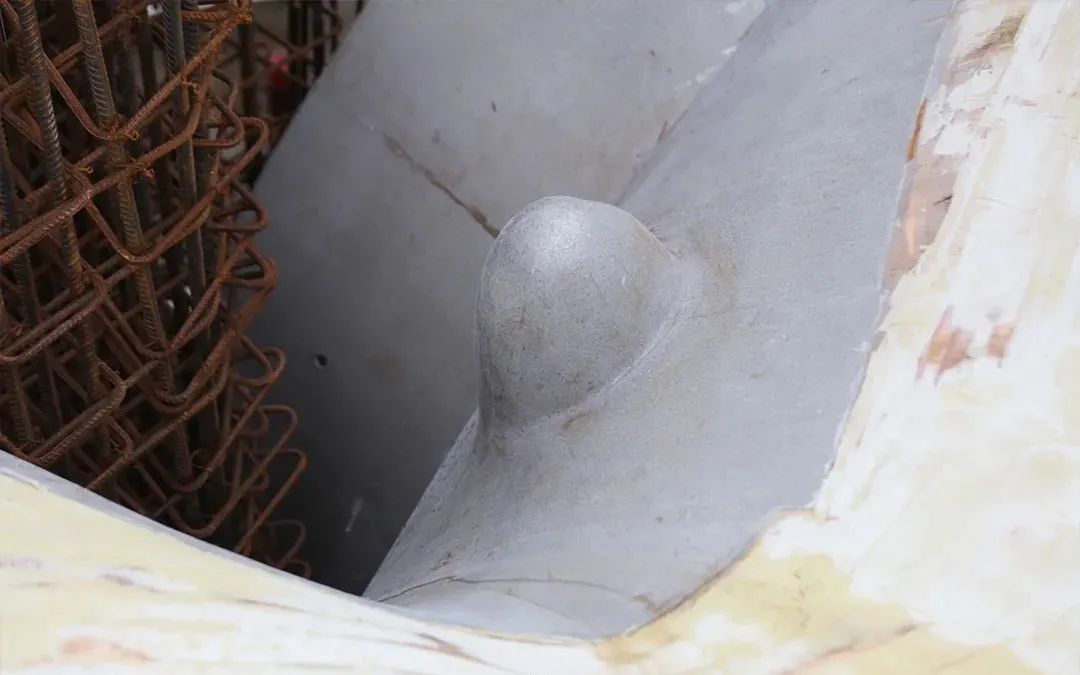

云洞图书馆丨中国海口丨MAD建筑事务所-127
小云洞模板
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-130

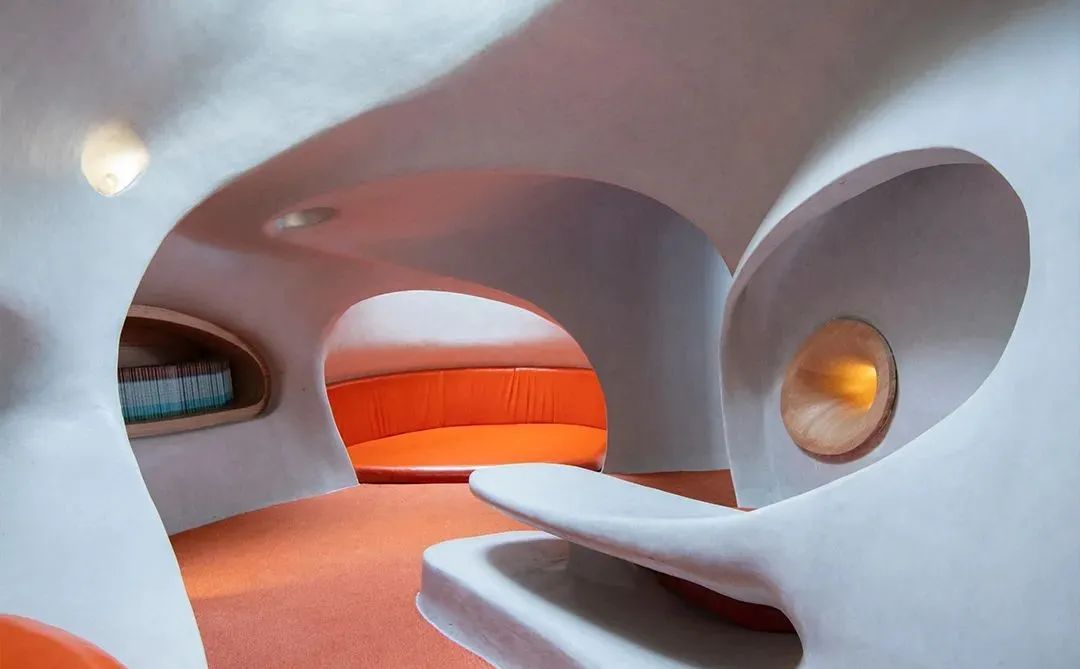

完工后的小云洞空间
©ACF
座椅的施工中与建成后
云洞图书馆丨中国海口丨MAD建筑事务所-134

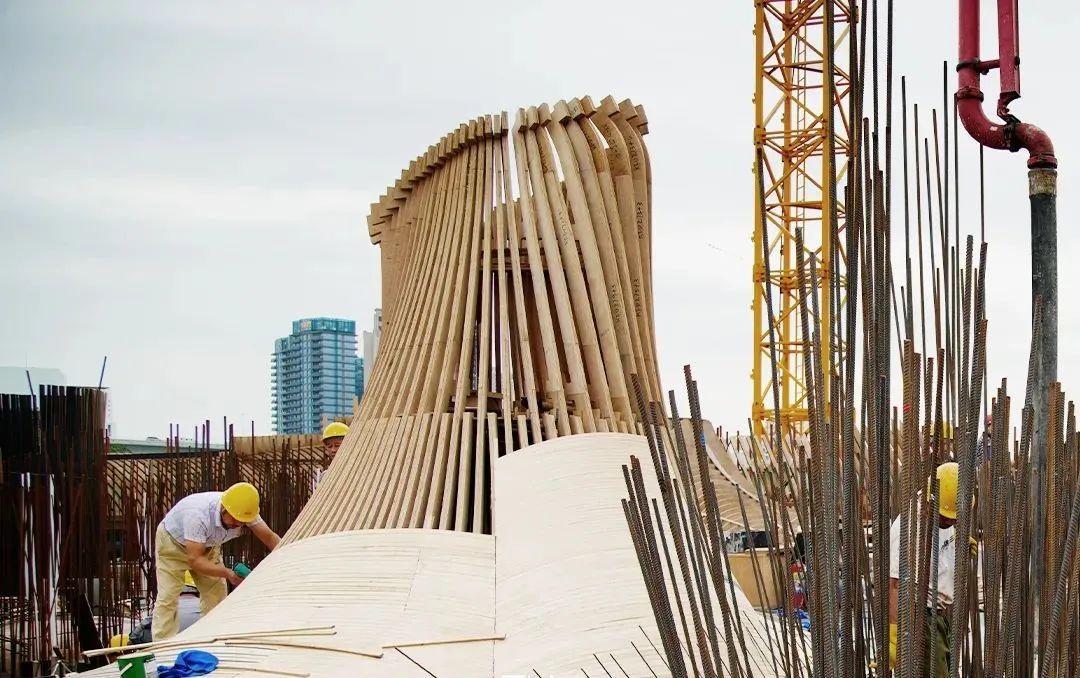

施工中的采光洞 ©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-136
完工后的采光洞 ©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-138

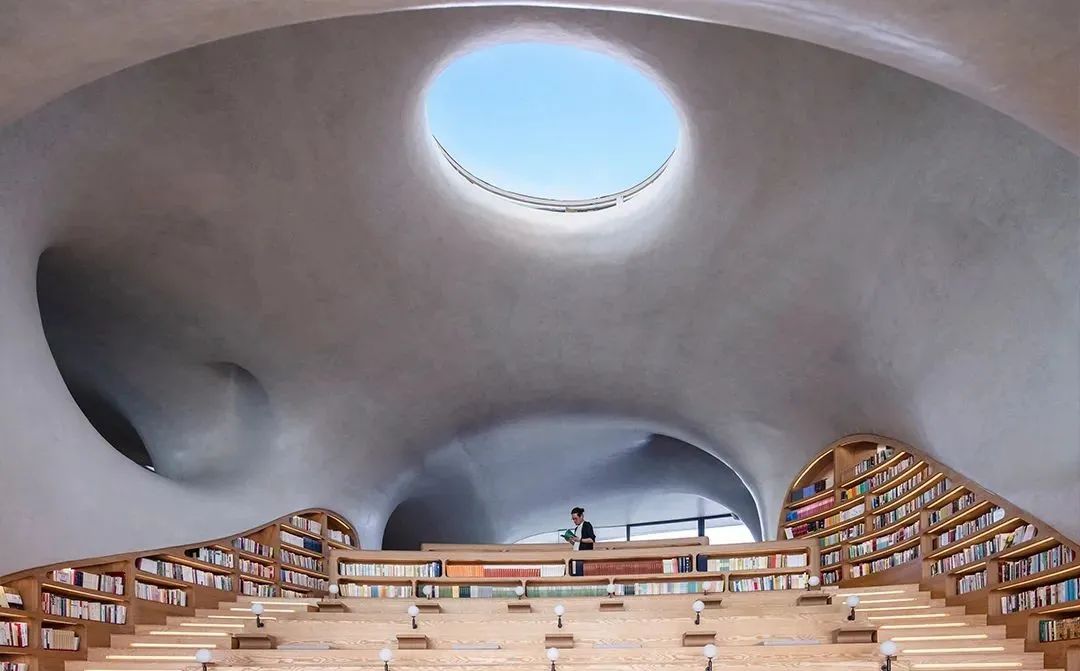

完工后的混凝土表面和木质书架
©ACF
屋顶花园的施工中与建成后
云洞图书馆丨中国海口丨MAD建筑事务所-142

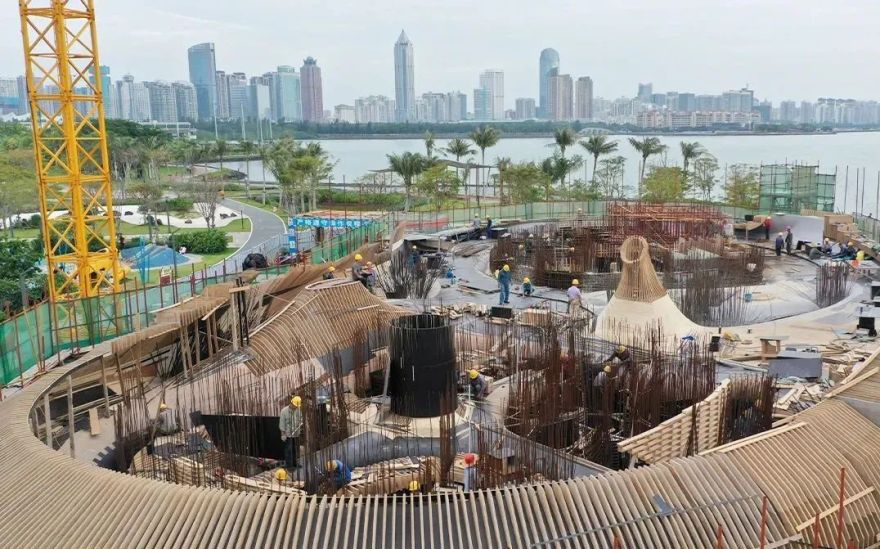

施工中的屋顶花园©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-144
完工后的屋顶花园
©ACF
建造成果
云洞图书馆丨中国海口丨MAD建筑事务所-148
MAD 驻场建筑师傅工和尚
工©ACF

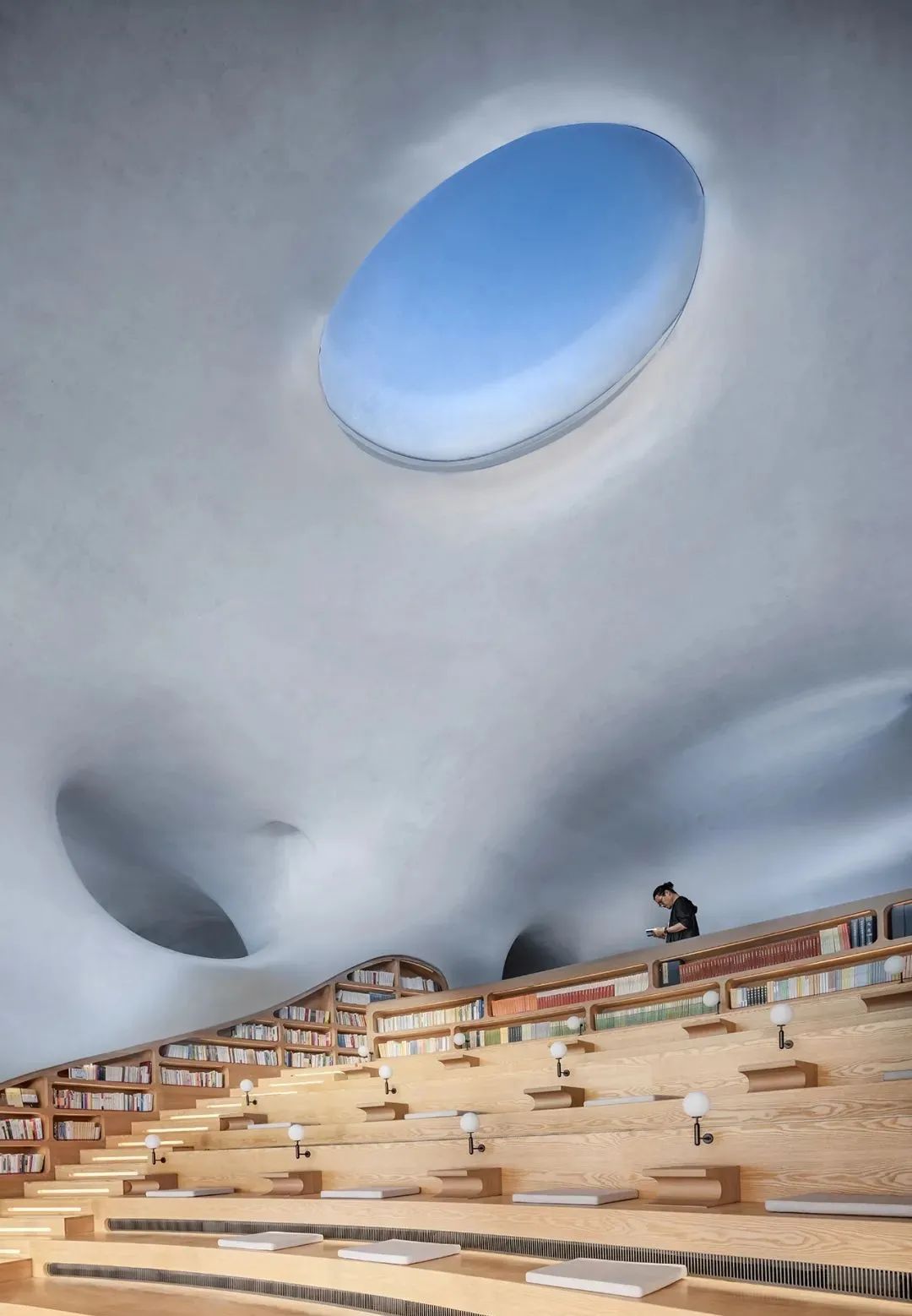

云洞图书馆丨中国海口丨MAD建筑事务所-151
©ACF

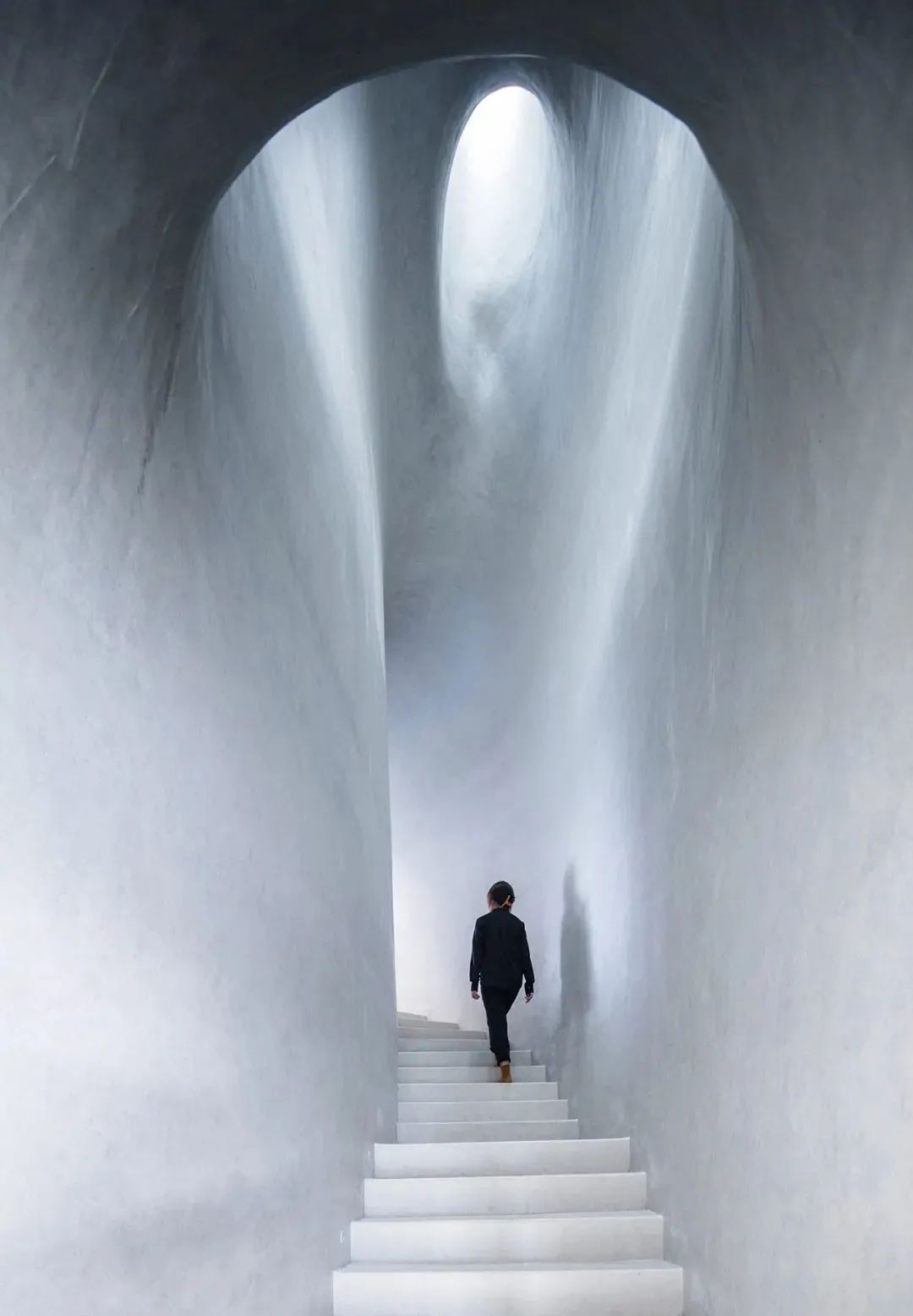

云洞图书馆丨中国海口丨MAD建筑事务所-153
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-155
©ACF

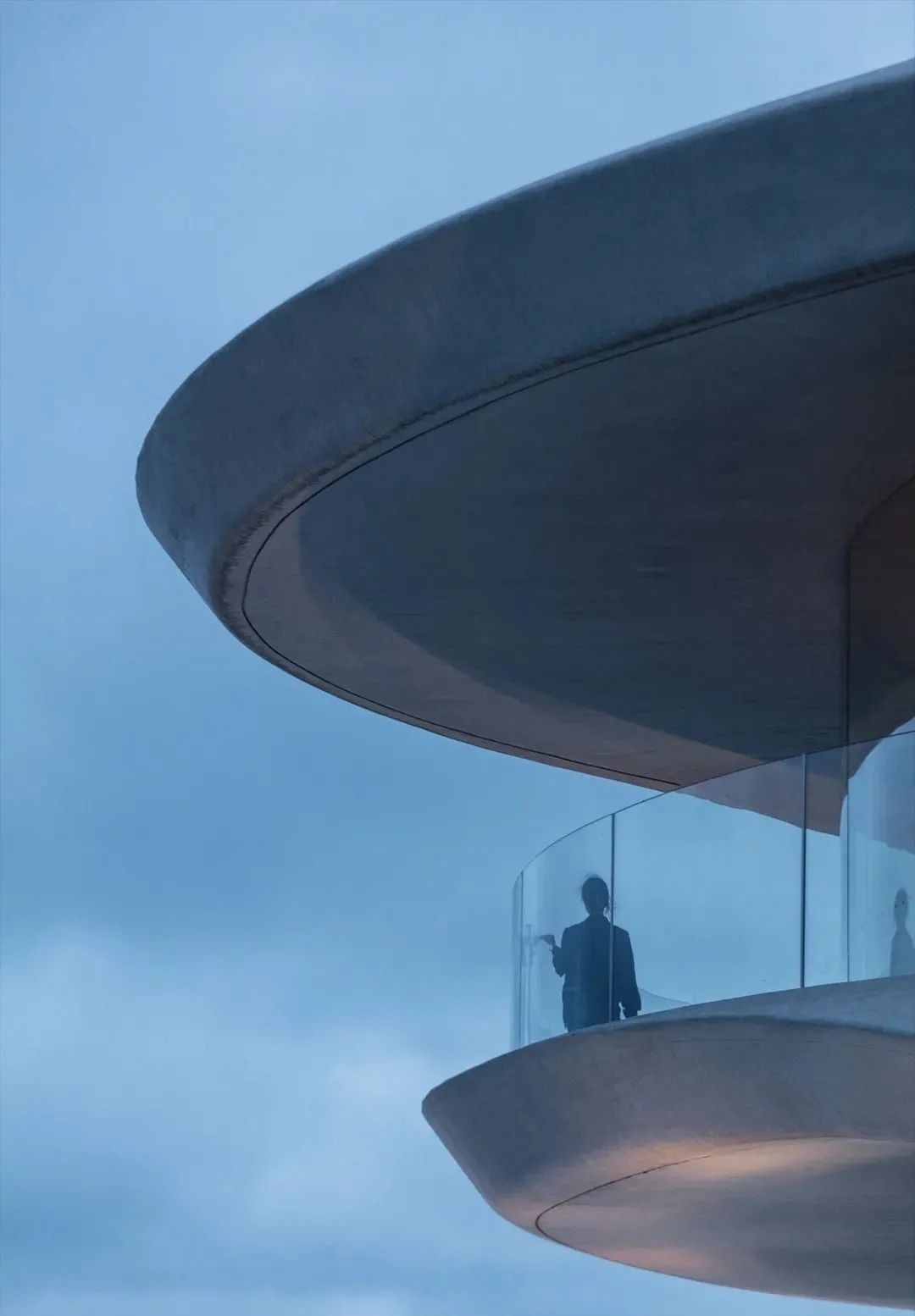

云洞图书馆丨中国海口丨MAD建筑事务所-157
©ACF

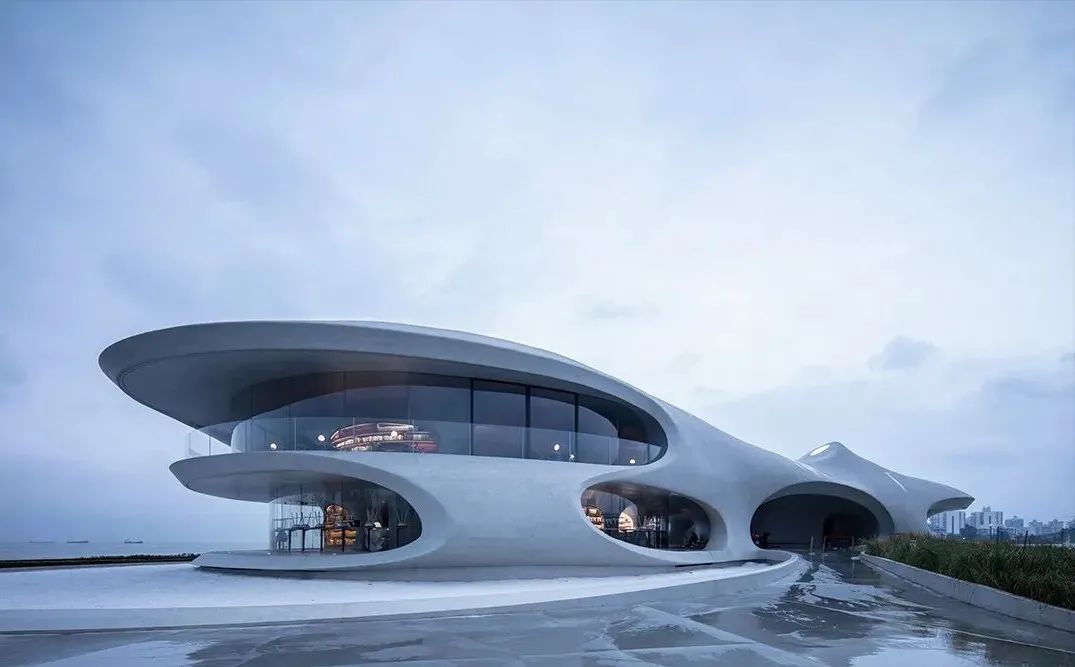

云洞图书馆丨中国海口丨MAD建筑事务所-159
©ACF

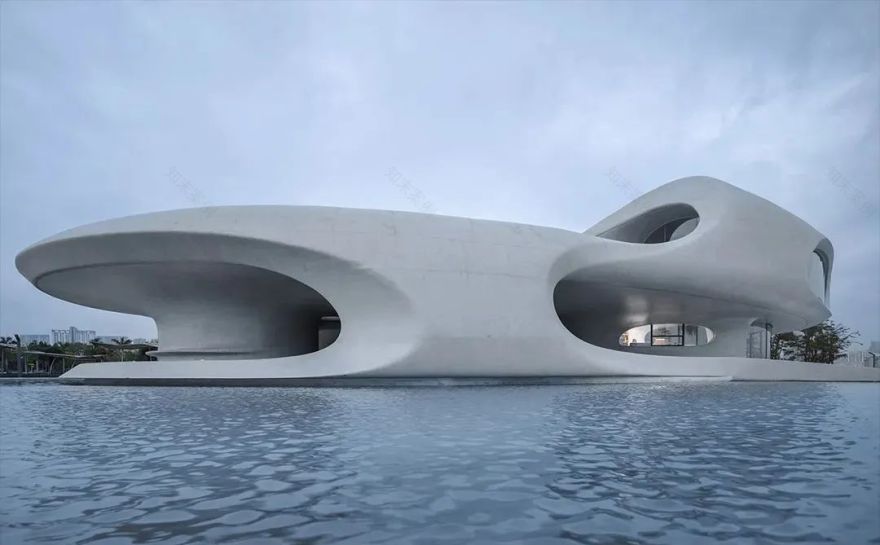

云洞图书馆丨中国海口丨MAD建筑事务所-161
©ACF

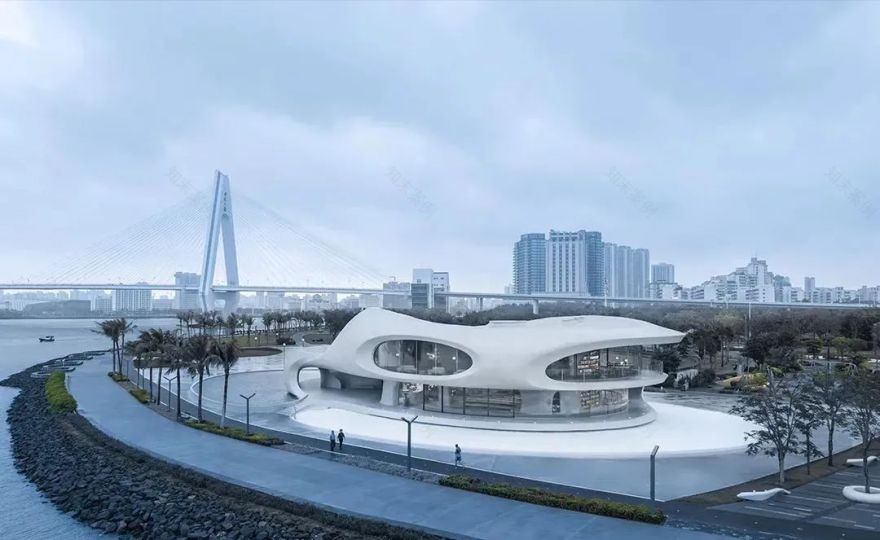

云洞图书馆丨中国海口丨MAD建筑事务所-163
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-165
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-167
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-169
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-171
©ACF
云洞图书馆丨中国海口丨MAD建筑事务所-173
©ACF
项目信息
建筑设计:MAD 建筑事务所
施工总包:北京益汇达清水建筑工程有限公司
建筑摄影:ACF
