Piyandeling 社区位于万隆 Mekarwangi 村庄的偏远地区，是基于 Guha Bambu 和 Alfa Omega 学校建筑形式建造的庇护性空间，它结合传统细木工和竹胶细木工，实现了传统且更加工业化的建造方式。该项目由三部分组成：第一部分是名为“Sumarah”的私人住宅；第二部分是为当地未来教育平台设计的开放空间，名为“Kujang”；第三部分是未来牙科诊所和设计工作室，名为“Saderhana”。

▼项目鸟瞰© Eric Dinardi

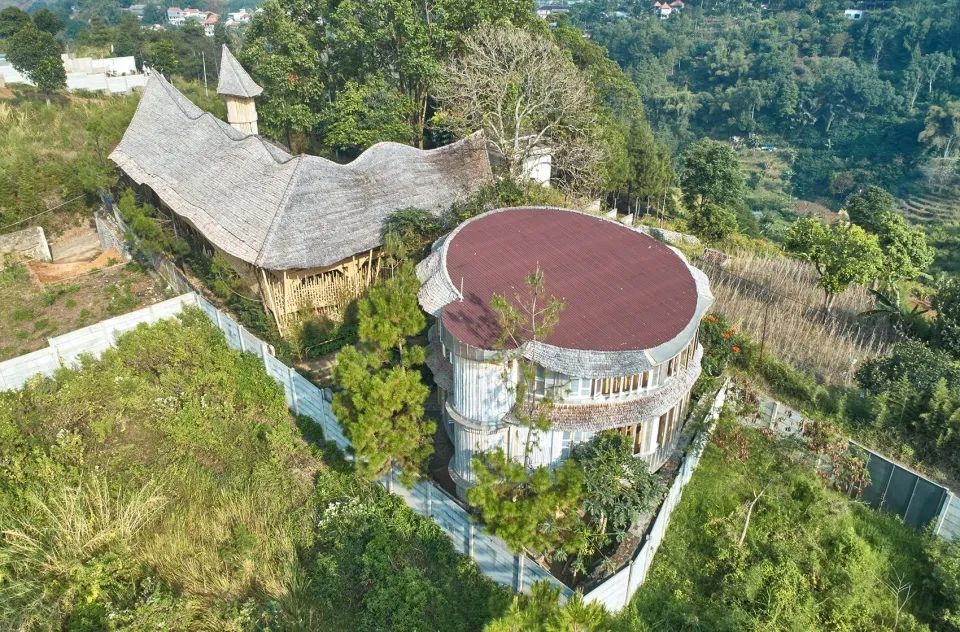

▼近景鸟瞰 © Eric Dinardi

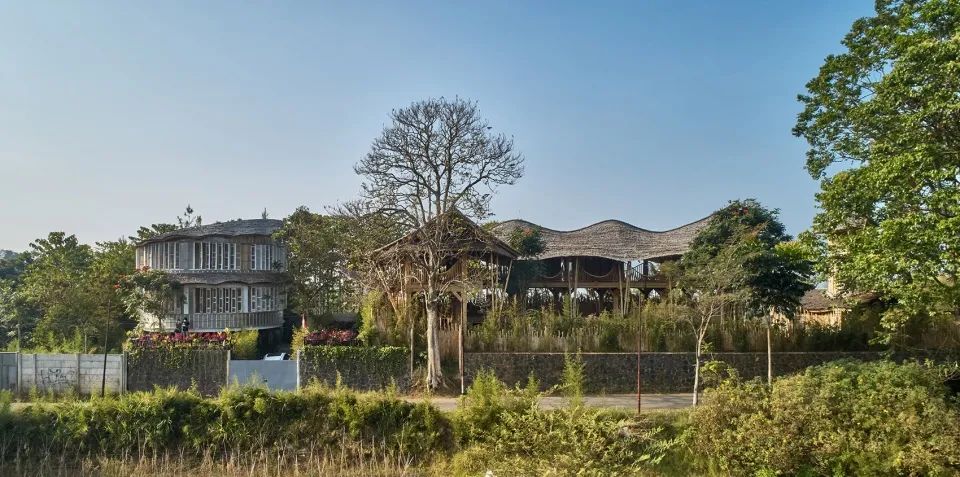

▼主立面© Eric Dinardi

Sumarah 是一栋三层的家庭式住宅，由两间儿童房、一间主卧和共用浴室组成。建筑的外围护结构使用 300×600mm 的再生塑料板覆盖并保护内部的竹结构，并形成具有双层通风和双层隔热作用的走廊，通往核心生活空间。围护结构可以开启，由使用竹锁固定的竹结构支撑。核心生活空间是卧室，位于 3×3m 的柱网之中。

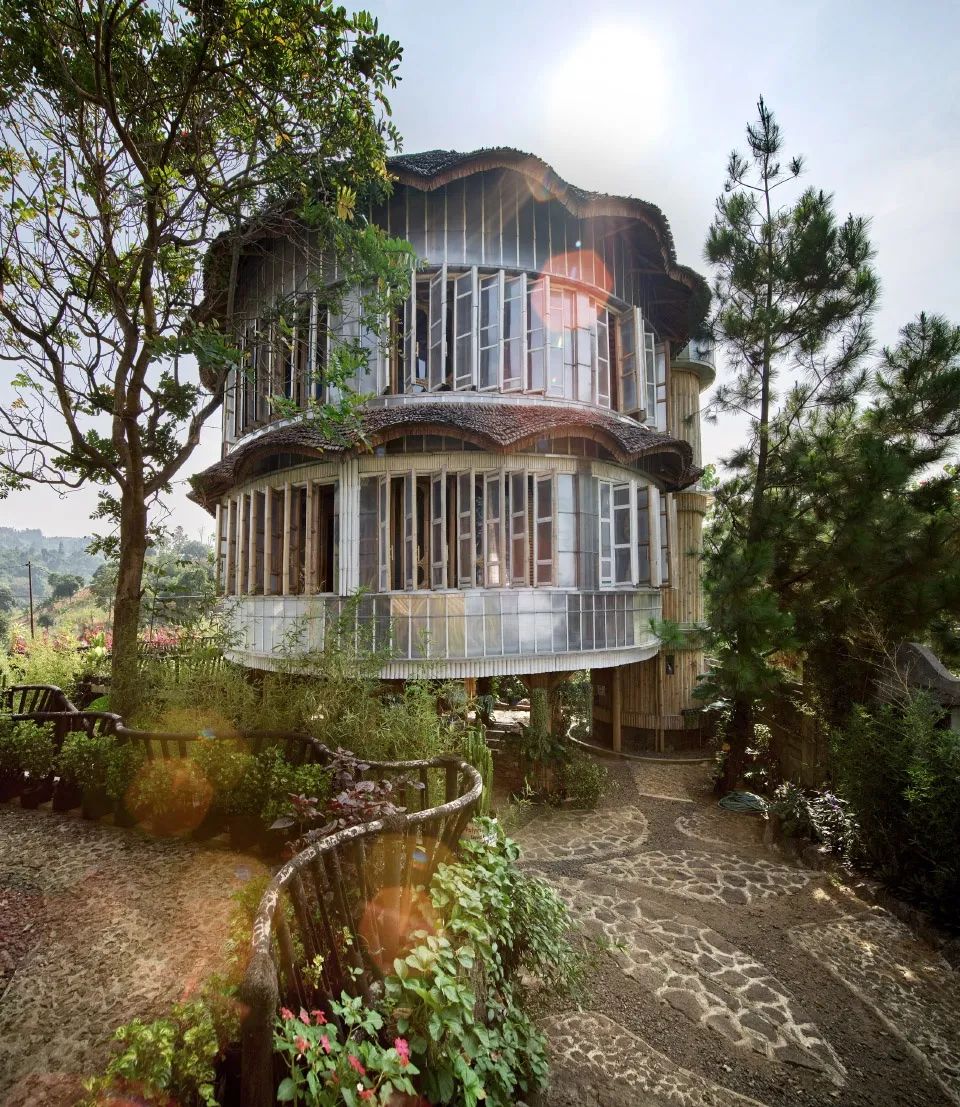

▼外观© Eric Dinardi

▼室外露台© Eric Dinardi

外围护结构由 300×600mm 的再生塑料板构成© Eric Dinardi

▼围护结构可以开启© Eric Dinardi

▼底部竹结构© Eric Dinardi

建筑实现了三种主要材料的拼接，包括再生塑料、当地丛生竹以及由基地范围五公里内提供的地基石材。这种组合方式始于将竹艺融入矩形柱网空间的探索，天花、地面、柱子、门把手、锁具和装饰细部均为现场手工制作，为整体空间创造出工艺品。

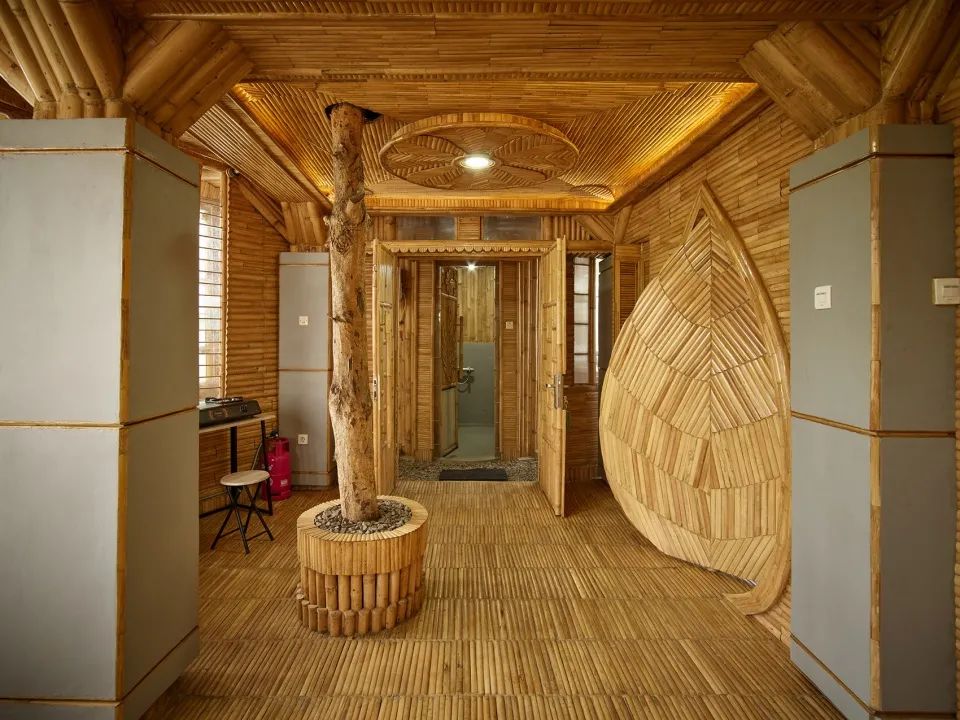

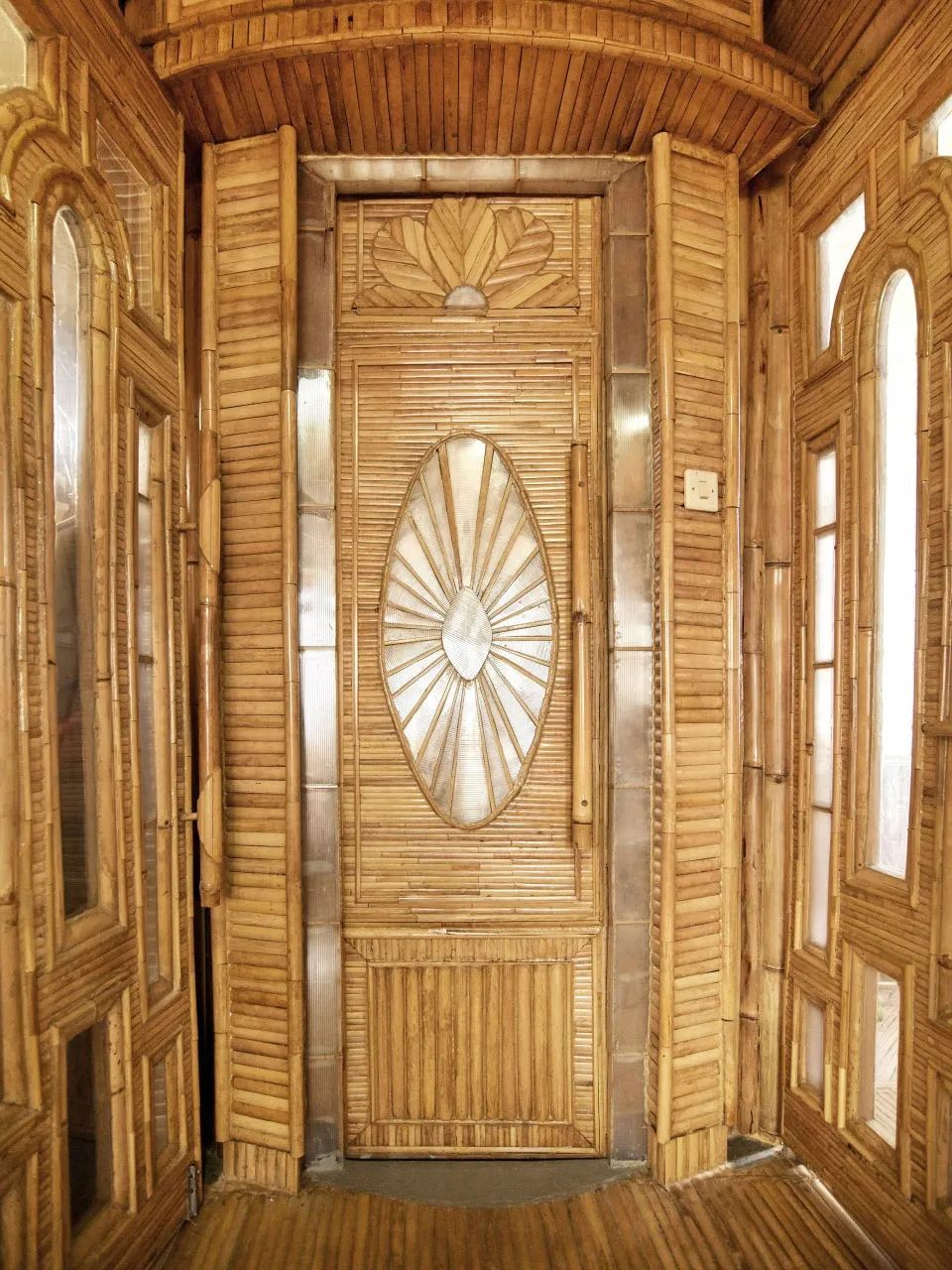

▼入口 © Eric Dinardi

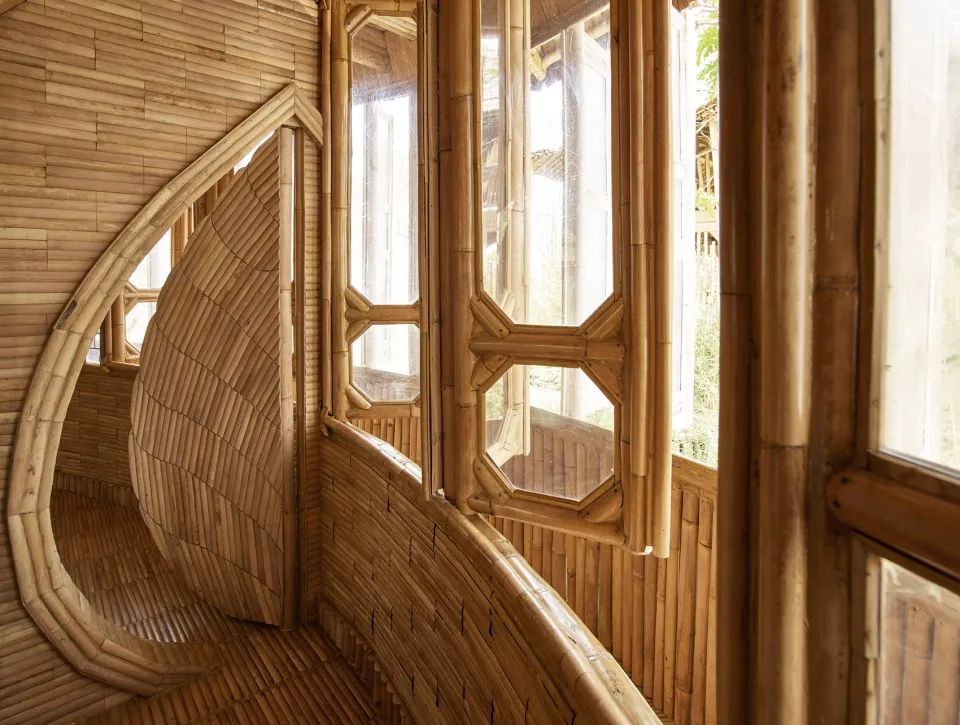

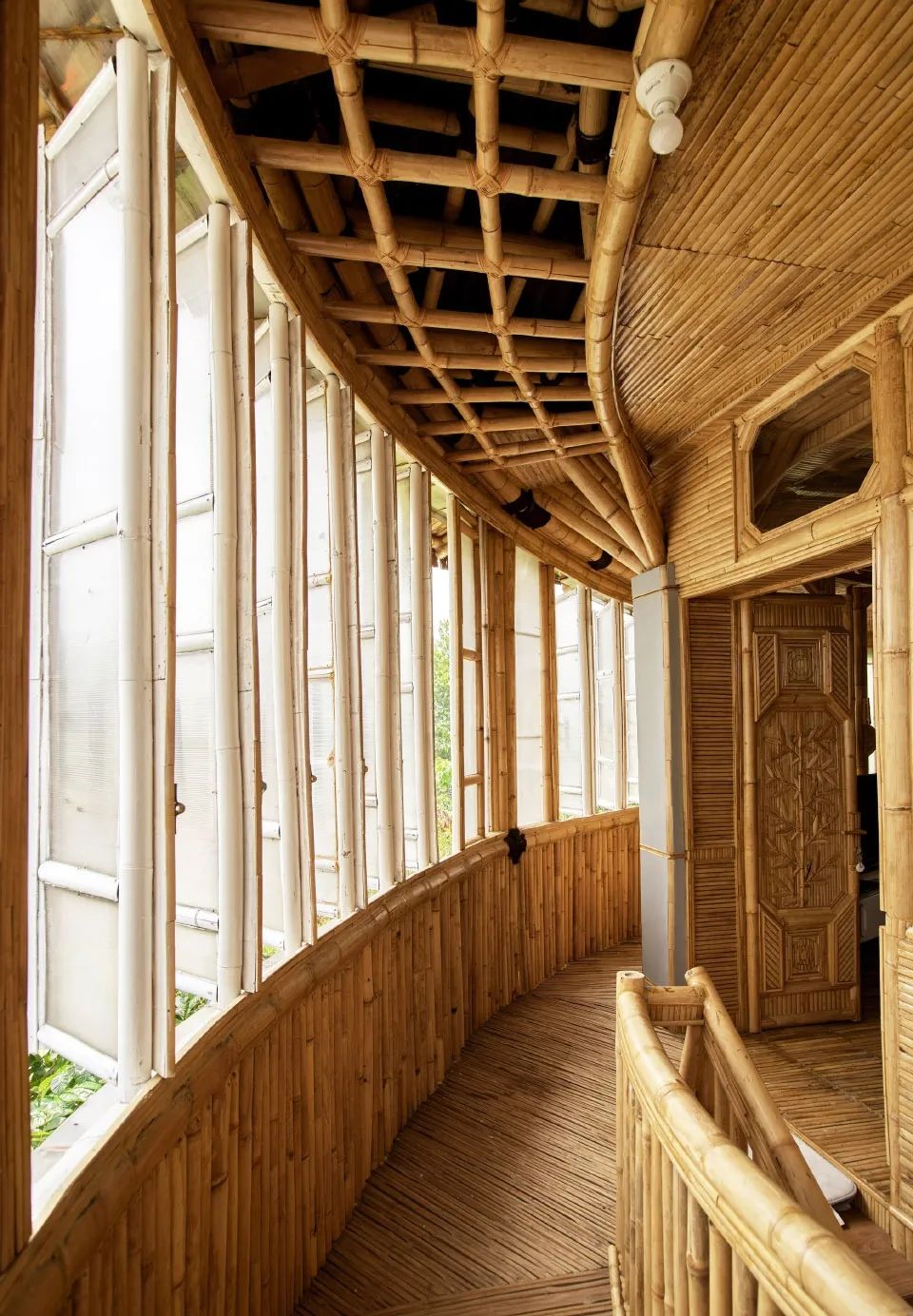

▼双层通风与隔热的走廊© Eric Dinardi

▼全竹空间© Eric Dinardi

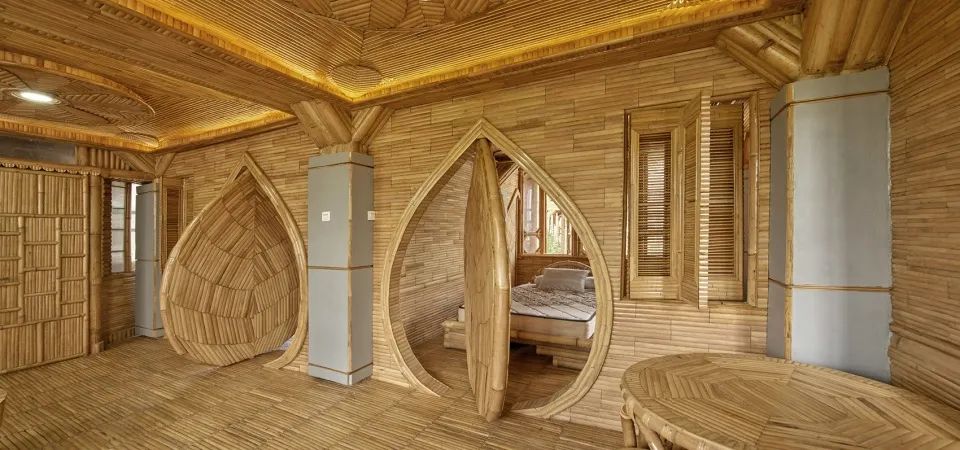

▼二层公共空间© Eric Dinardi

▼二层卧室© Eric Dinardi

▼三层客厅© Eric Dinardi

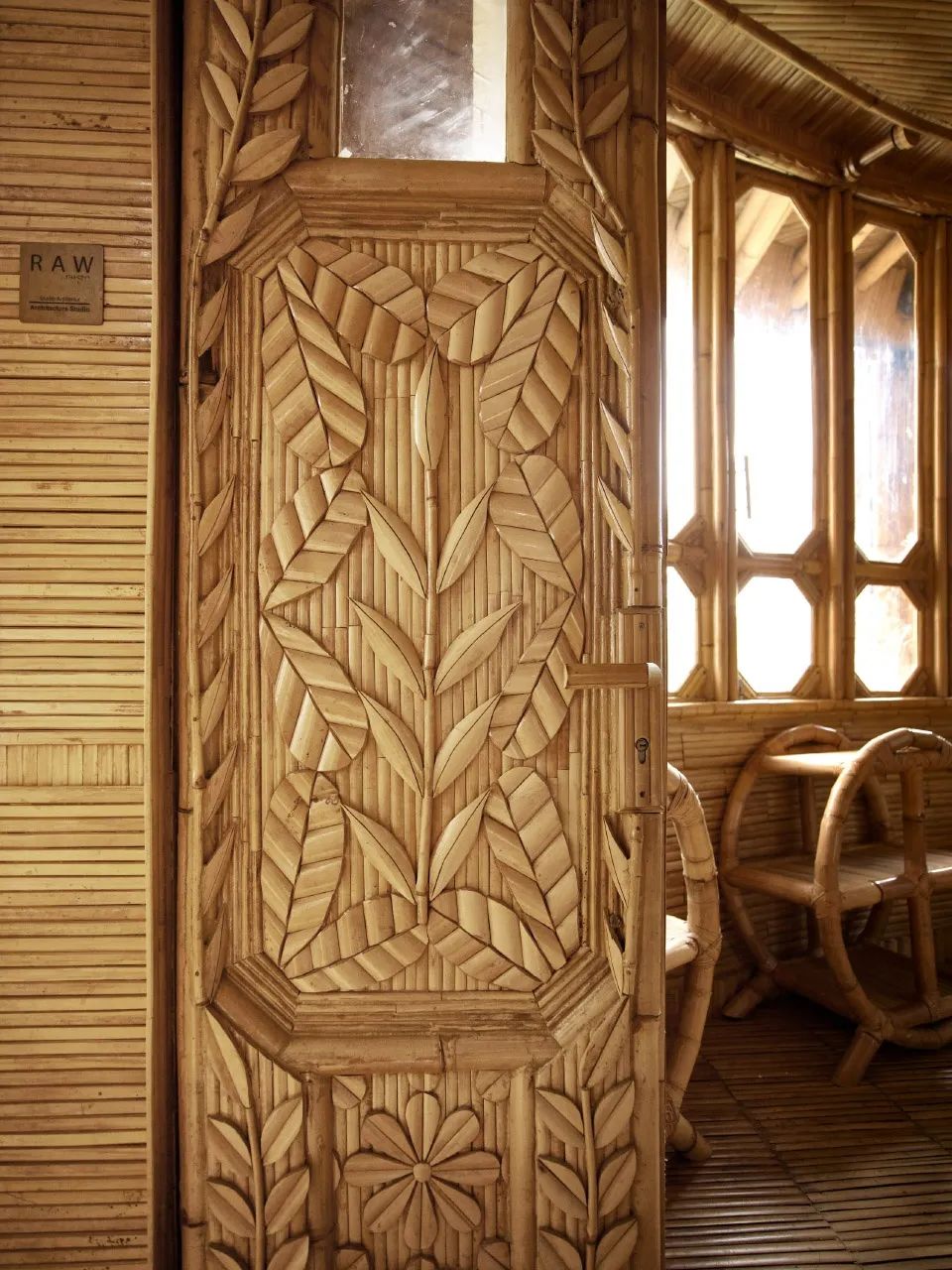

▼竹雕细部© Eric Dinardi

Kujang

Kujang 是一栋与有机农田相连的双层漂浮结构，其开敞的厅堂用于会议和集会活动。该部分采用 4-5m 柱网的竹结构，屋顶覆盖 Nipah 树叶和防水膜。

▼Kujang 外观© Eric Dinardi

▼入口© Eric Dinardi

▼庭院© Eric Dinardi

厅堂采用西爪哇省的 Julang Ngapak 乡土建筑形式，弯曲的竹栏杆呈现精细的双曲面形式，这种形式更加坚固和灵活，形似鸟类飞翔的轮廓或当地传统武器的运动轨迹。

▼一层与有机农田相连© Eric Dinardi

采用采用 4-5m 网格的竹结构© Eric Dinardi

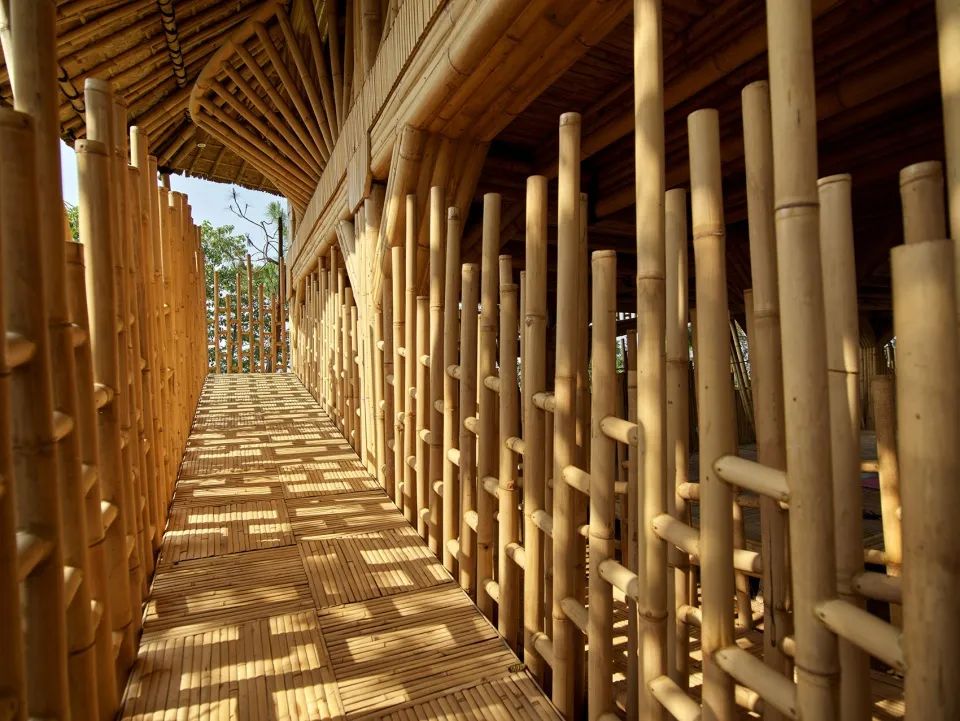

▼坡道© Eric Dinardi

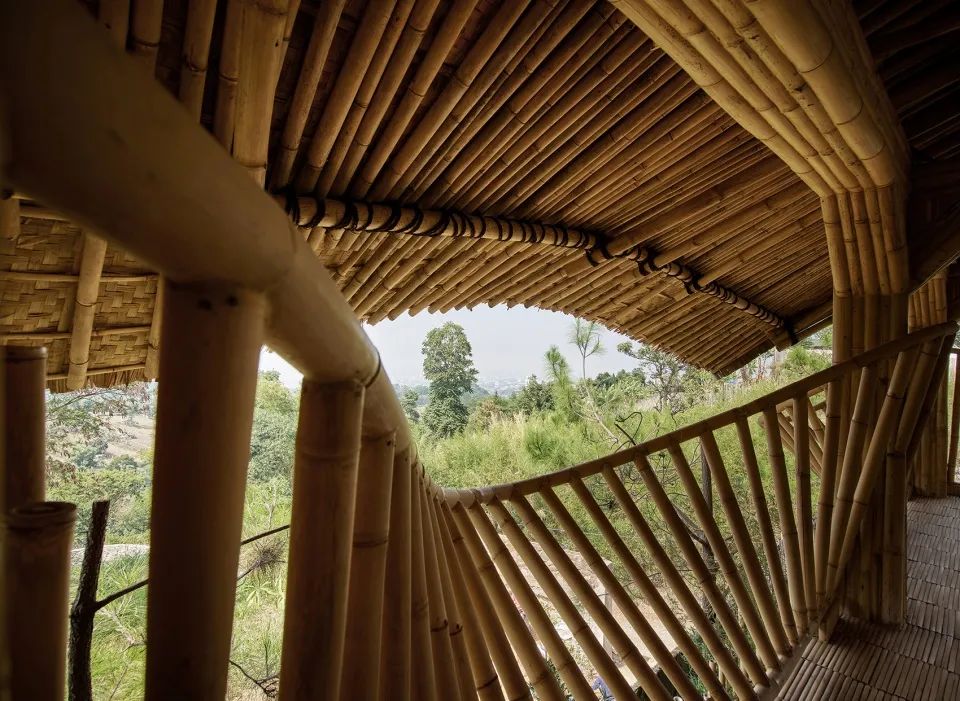

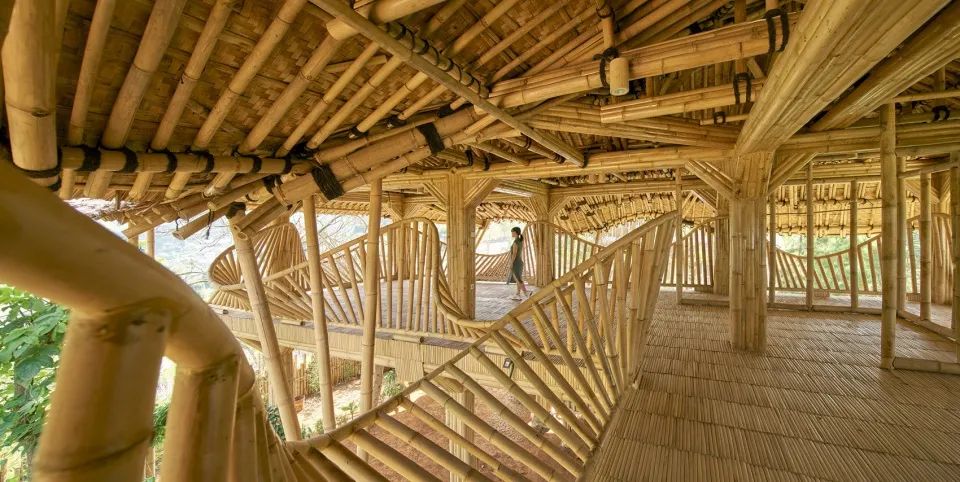

▼开敞的厅堂，弯曲的竹栏杆呈现精细的双曲面形式© Eric Dinardi

▼细部© Eric Dinardi

Saderhana 由两座位于基地边缘的简易单层建筑组成，容纳了牙科诊所、设计工作室和地下祷告室。单层建筑以石材为基台，以竹子为屋顶，形成了覆盖防水膜和 Nipah 树叶的 Talahap 传统竹结构。祷告室由竹骨架和竹形混凝土挡土墙构成，创造出原始的、基本的、谦虚而朴实的饰面，并且具有一定经济性。

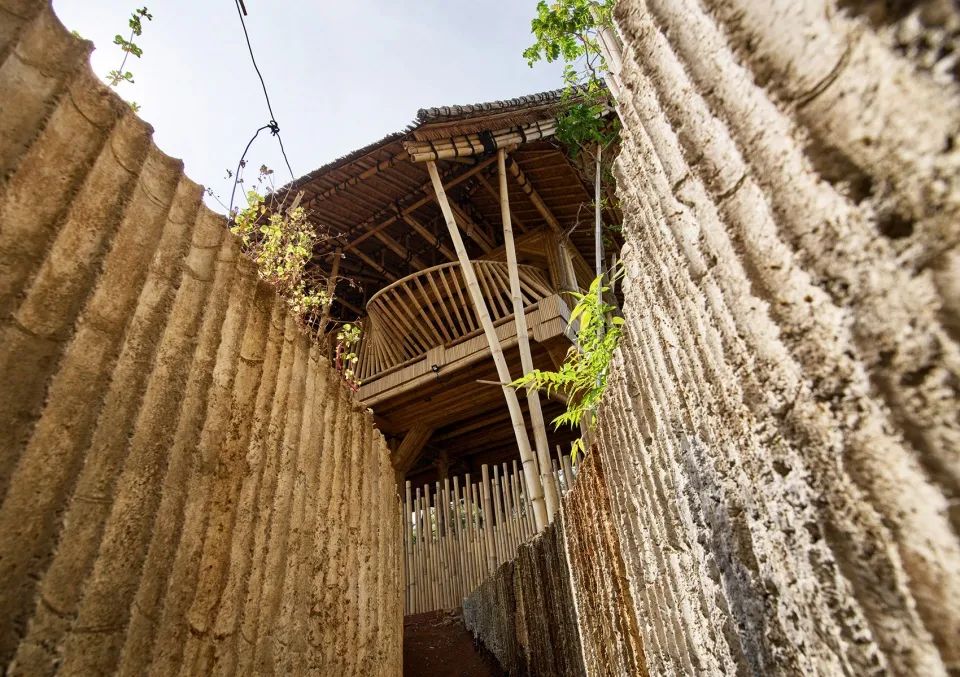

▼祷告室入口© Eric Dinardi

▼地下祷告室，竹骨架与混凝土墙© Eric Dinardi

上述三部分组成了在 Piyandeling 地区运行的拼接材质建筑群。该项目可以理解为在一片土地上设计和建造，就需要抓住当地精神的本源。

项目图纸

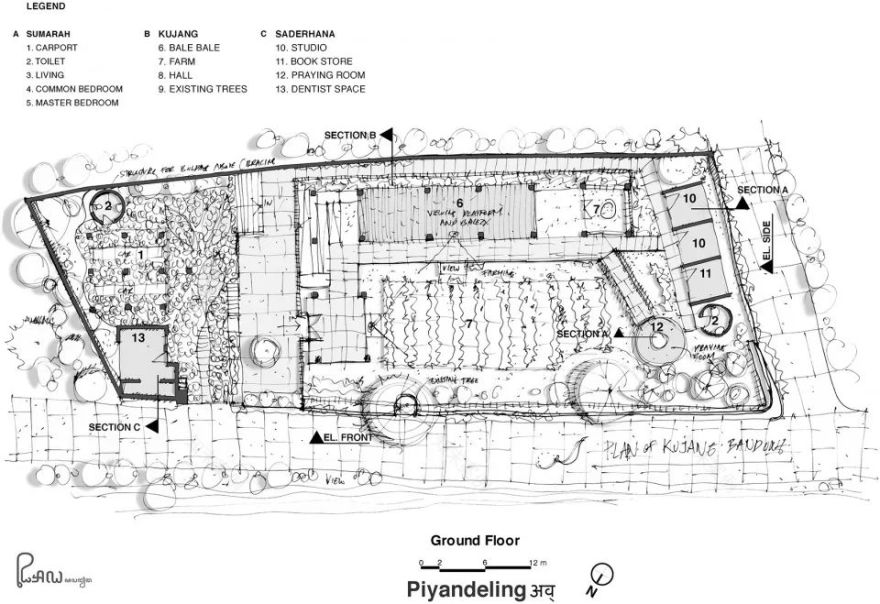

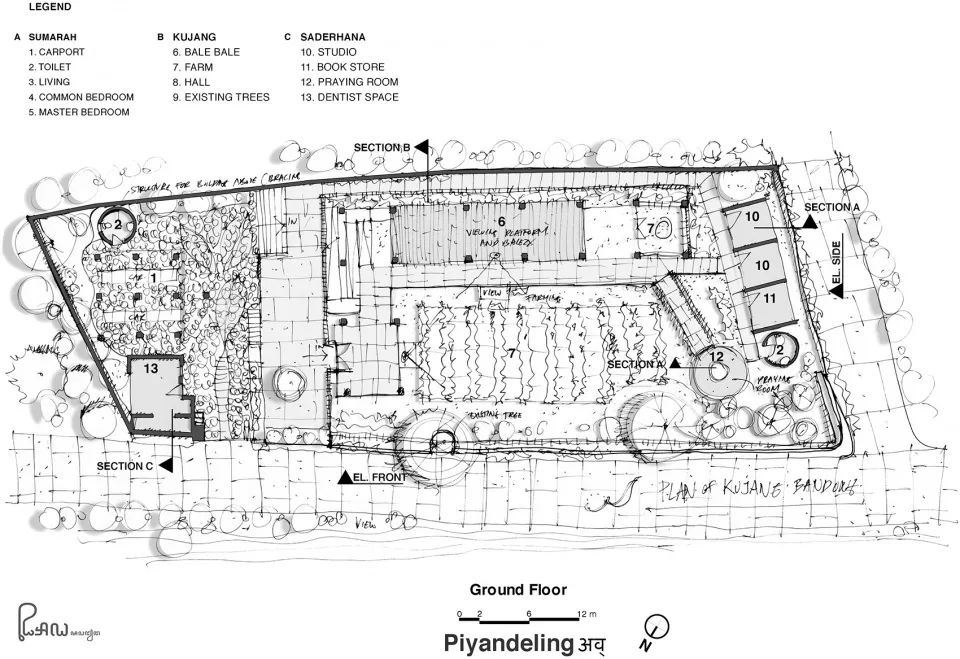

▼一层平面 ©RAW Architecture

▼二层平面©RAW Architecture

▼三层平面©RAW Architecture

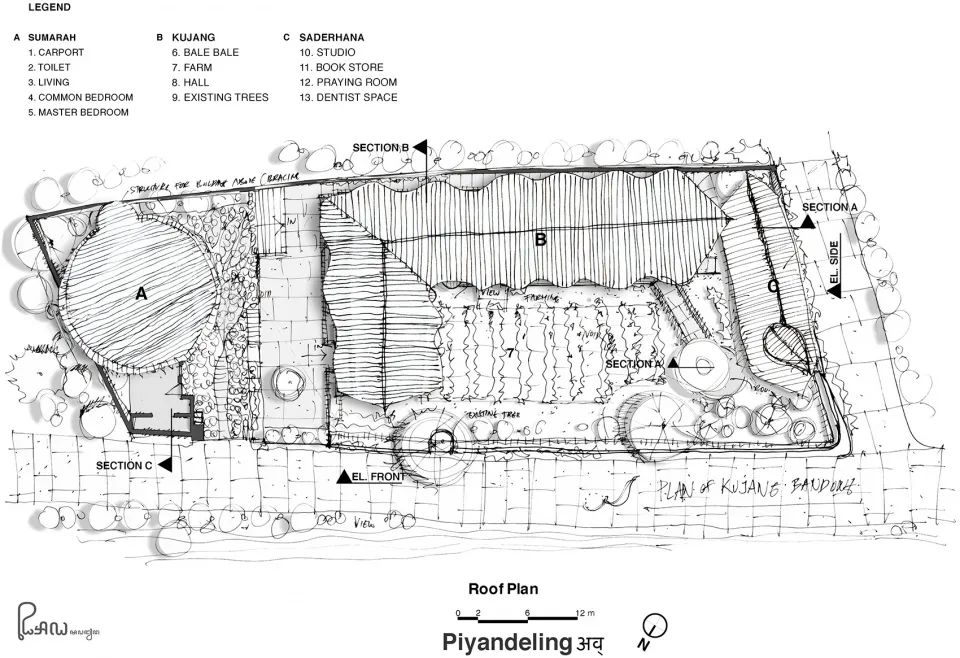

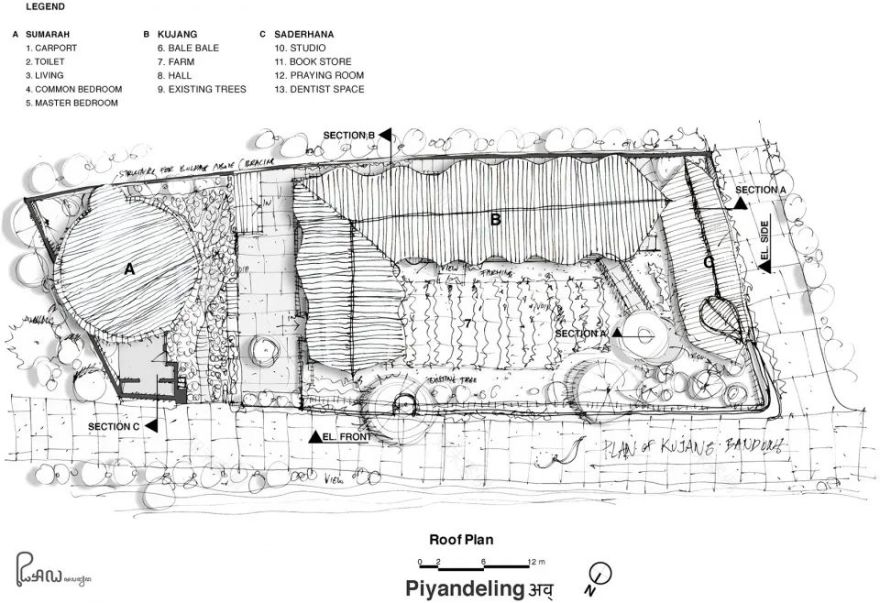

▼屋顶平面©RAW Architecture

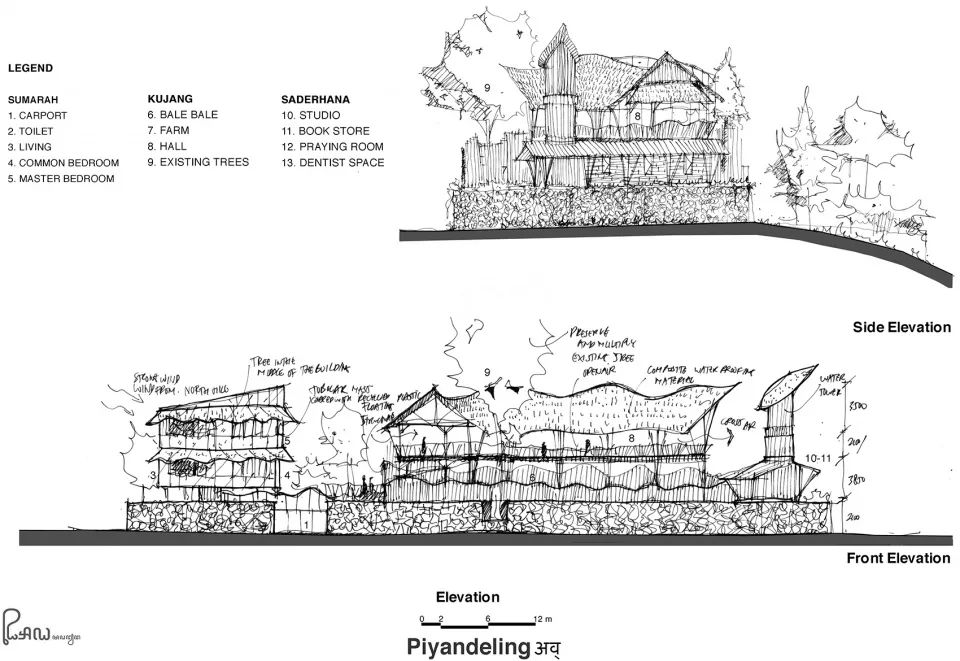

▼立面 ©RAW Architecture

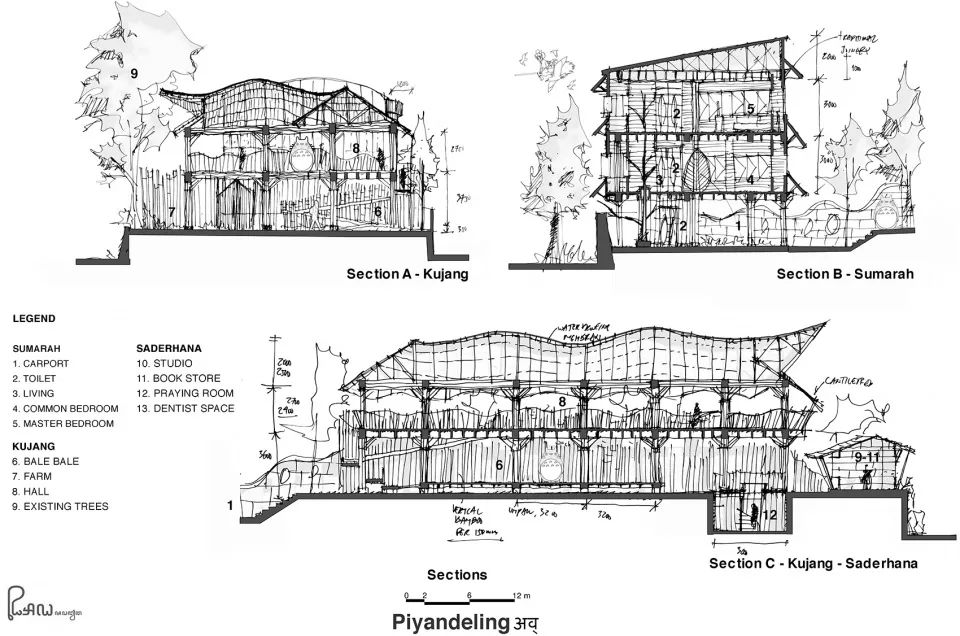

▼剖面©RAW Architecture

General Information

Project Name: Piyandeling

Architecture Firm: RAW Architecture

Website:Firm Location: Aries Utama H 4 A – Indonesia

Completion Year: 2021

Gross Built Area: 400 sqm

Project location: Mekarwangi Village, West Java – Bandung, Indonesia

Lead Architects: Realrich Sjarief

Lead Architects e-mail: Realrich@raw.co.id

Photo credits: Eric Dinardi

Photographer’s website:Photographer’s e-mail:Design Team: Amud, Alifian Kharisma, Vivi Yani Santosa, Regi Kusnadi, Miftahuddin Nurdayat, Jovita Lisyani (if it’s has not been mentioned).

Clients: Realrich Sjarief + Laurensia Yudith

Engineering: Sudjatmiko, Eddy Bahtiar

Landscape: RAW Architecture
