“折纸型”铝制蜂窝板室内设计实践丨日本福冈丨九州大学设计学院折纸工程实验室

 © Yashiro Photo Office

该“折纸型”蜂窝板采用了铝作为材料，铝片表面具有模数化的接缝与折痕。当铝片按照预设的痕迹折叠起来时，材料表面三维的蜂窝形状就形成了。与传统的膨胀蜂窝板相比，这种折纸蜂窝板更加精确，因此具有直接作为搭建材料的潜力。

感谢

Masaaki Iwamoto Laboratory

本项目是九州大学设计学院折纸工程实验室进行的一次室内设计实践，旨在利用新开发的“折纸型”铝制蜂窝板制作日式滑动门，并在室内搭建一个封闭的小型数字制造车间。

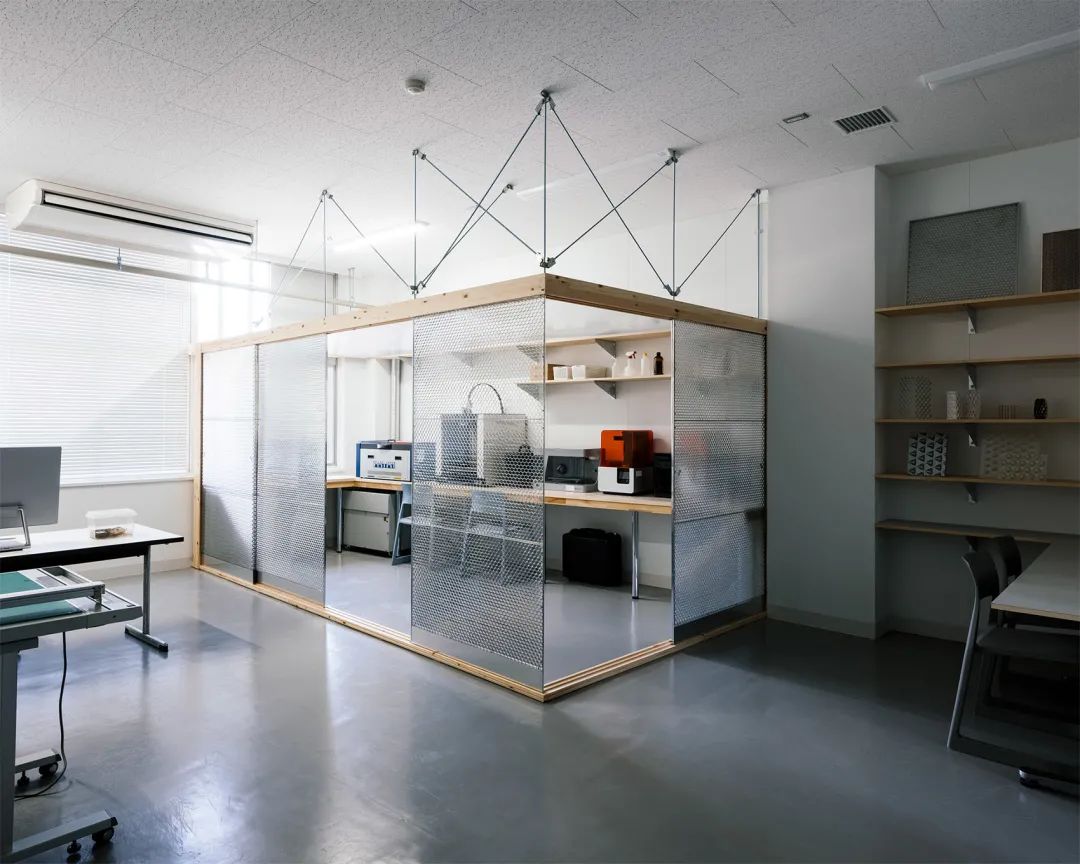

▲项目概览

©Yashiro Photo Office

该“折纸型”蜂窝板采用了铝作为材料，铝片表面具有模数化的接缝与折痕。当铝片按照预设的痕迹折叠起来时，材料表面三维的蜂窝形状就形成了。与传统的膨胀蜂窝板相比，这种折纸蜂窝板更加精确，因此具有直接作为搭建材料的潜力。此外，通过调整折纸的几何形状，还可以将铝板塑造出复杂的形状，如斜面、锥形或弯曲等形态。

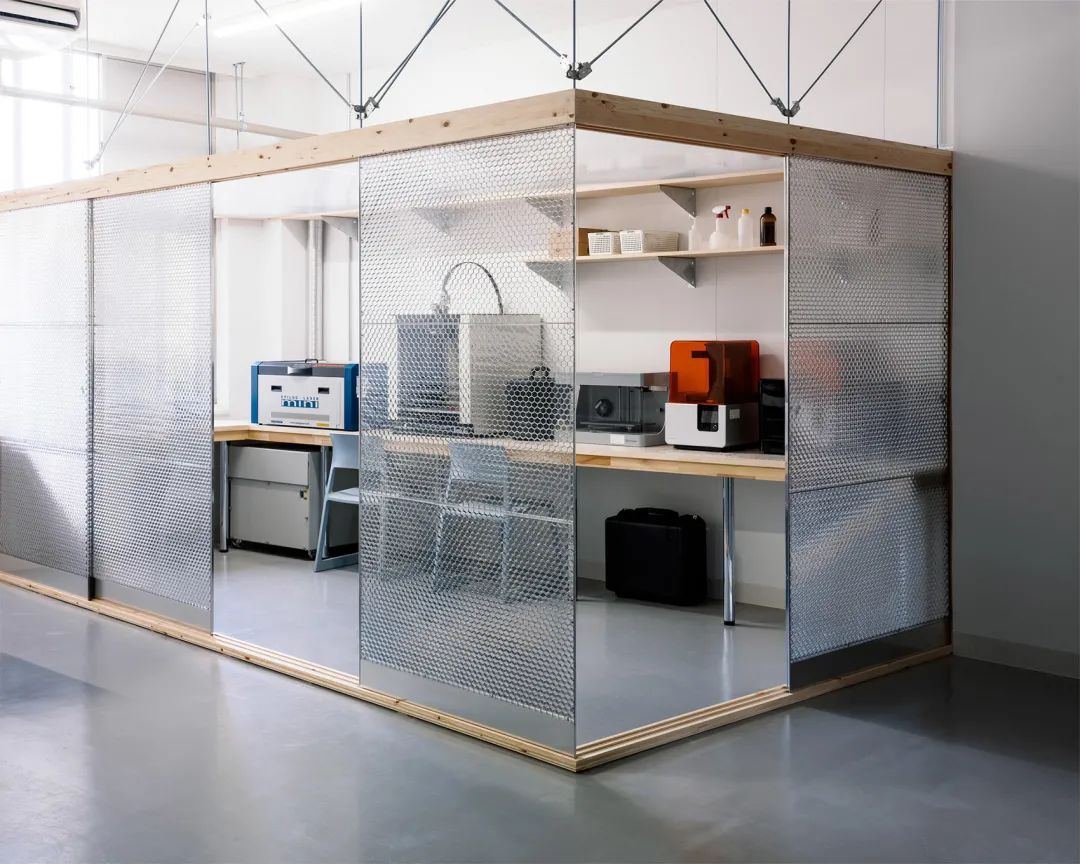

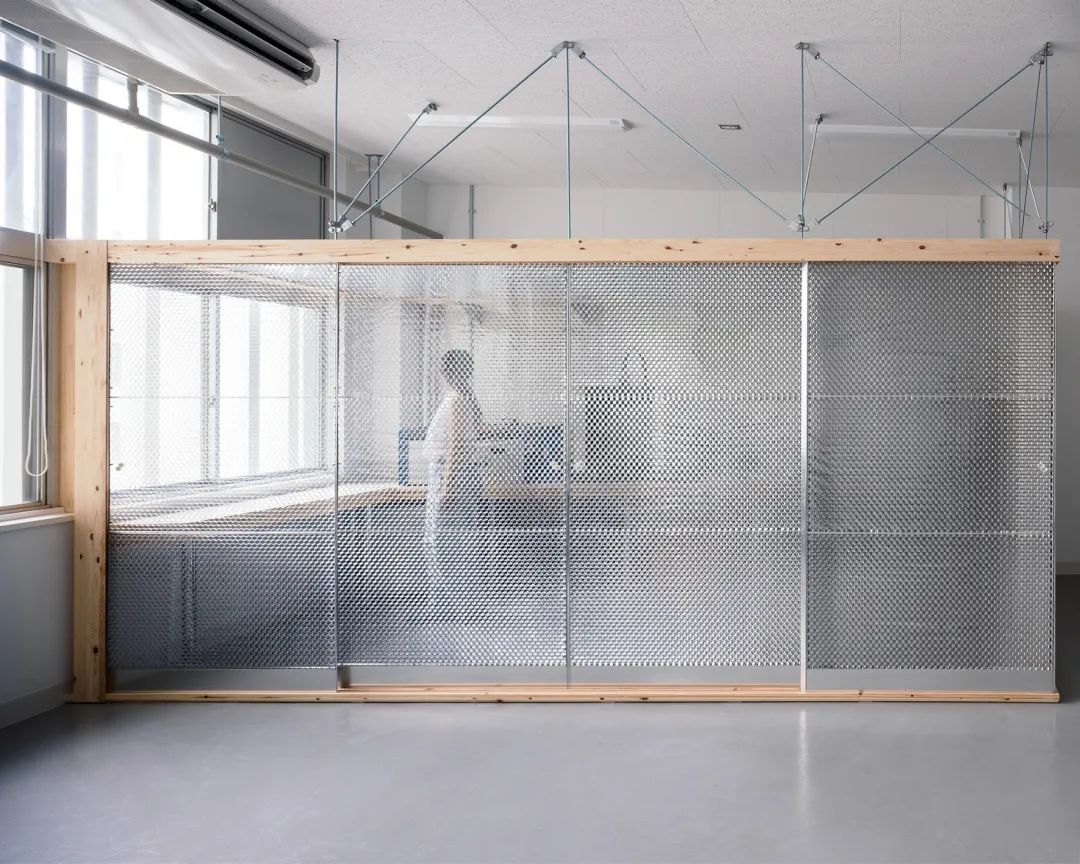

▲阖门完全关闭效果

©Yashiro Photo Office

▲阖门打开效果

©Yashiro Photo Office

在本项目中，设计师采用了倾斜的蜂窝板，在这种类型的面板中蜂窝隔板与面板表面呈45度倾角。蜂窝芯的表面材料则采用了具有高透明度、耐候性的新型膜材料 —— ECTFE膜。因此，整个“折纸型”蜂窝板制成的“阖门”重量很轻，每扇门只有4.5公斤，形态方面则采用了与日本阖门一致的简单细节。

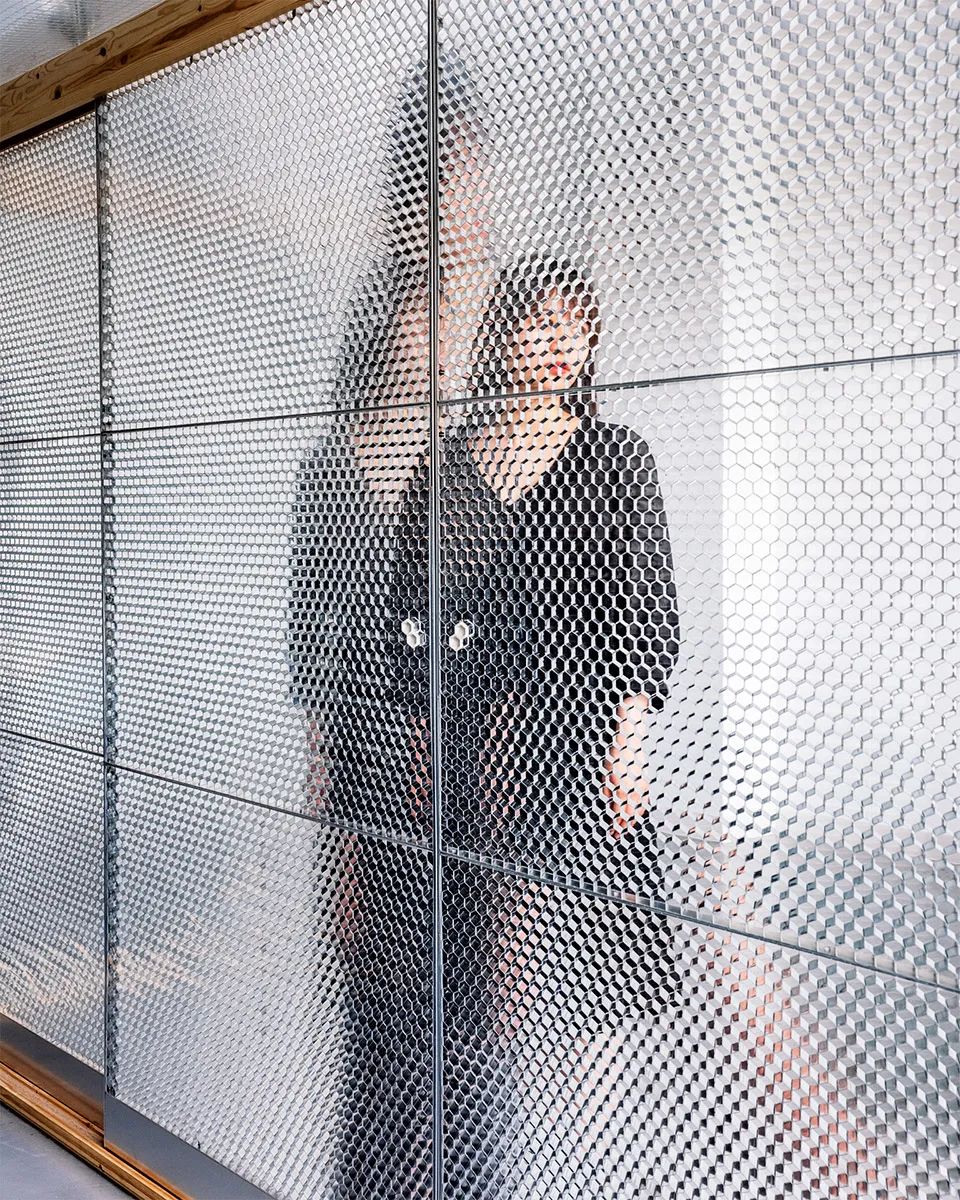

▲“折纸型”蜂窝板能够产生

复杂的视觉效果

©Yashiro Photo Office

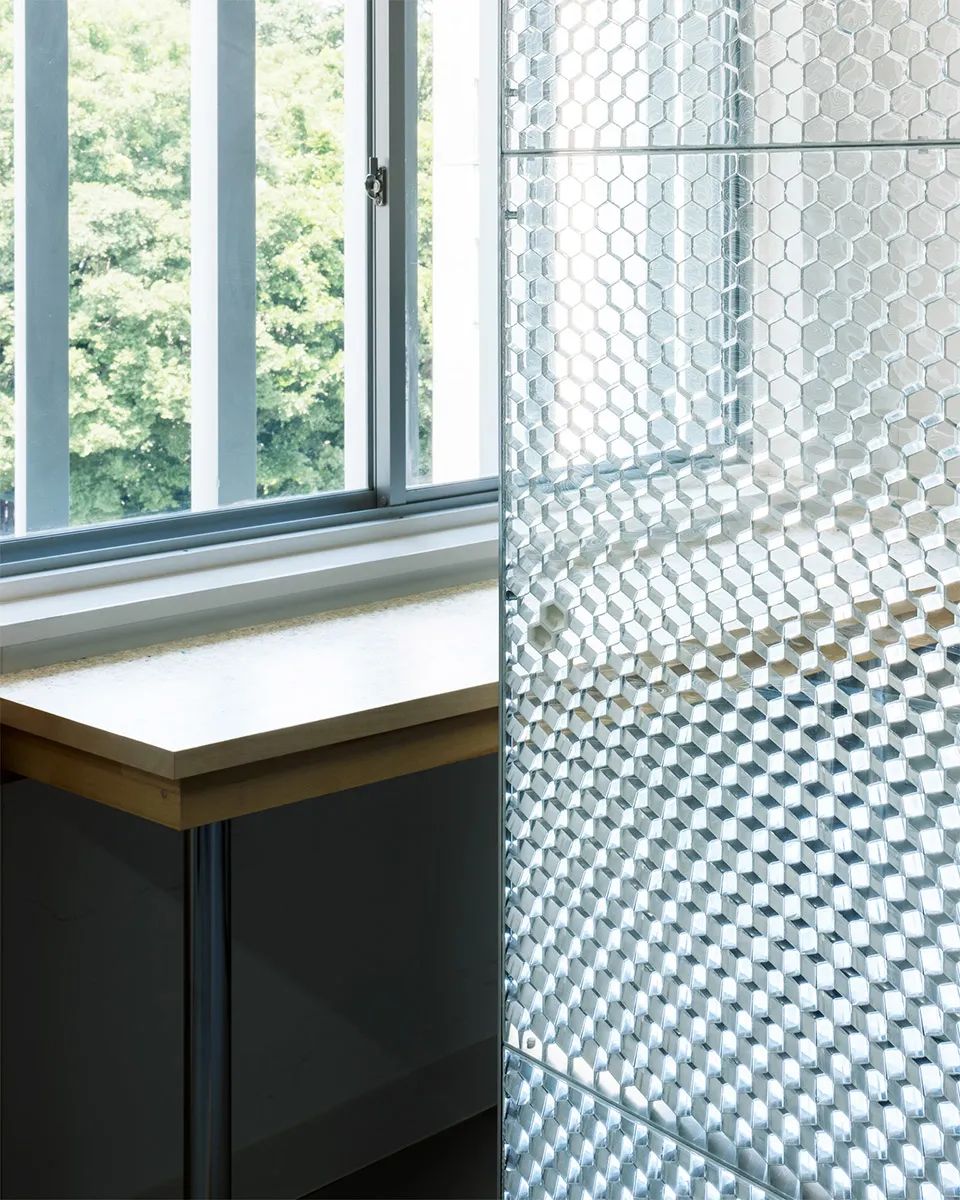

▲面板的透明度会随着

观察角度的变化而变化

©Yashiro Photo Office

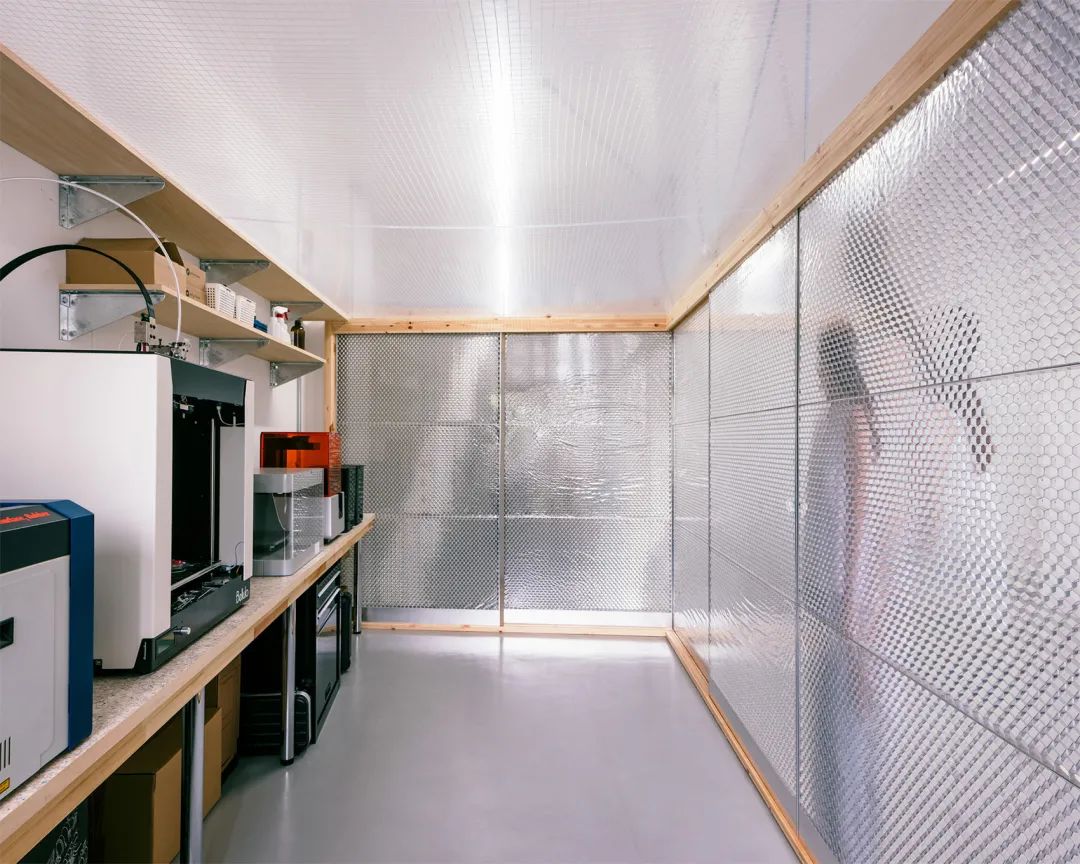

▲内部空间

©Yashiro Photo Office

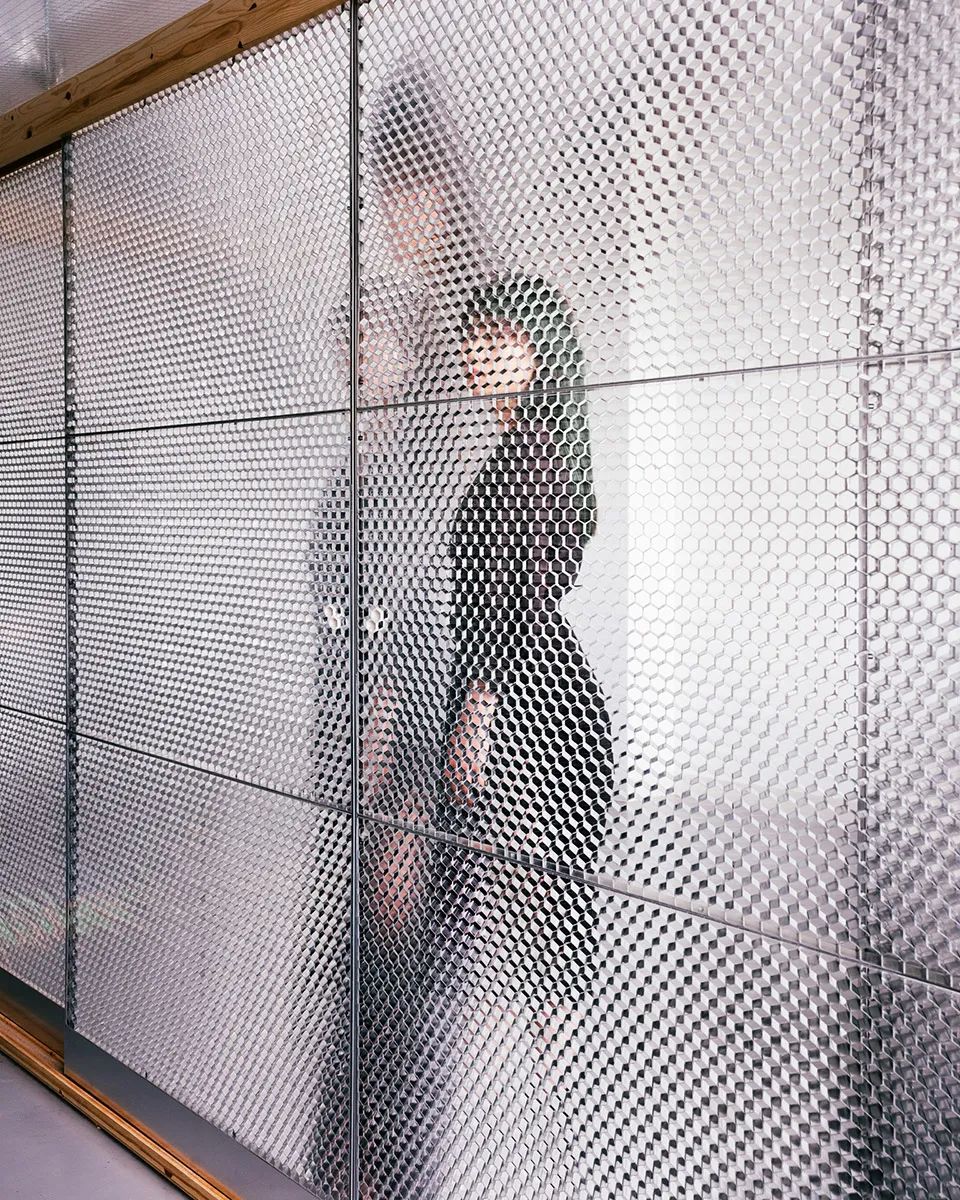

▲蜂窝构造创造出

独特的多影像视觉效果

©Yashiro Photo Office

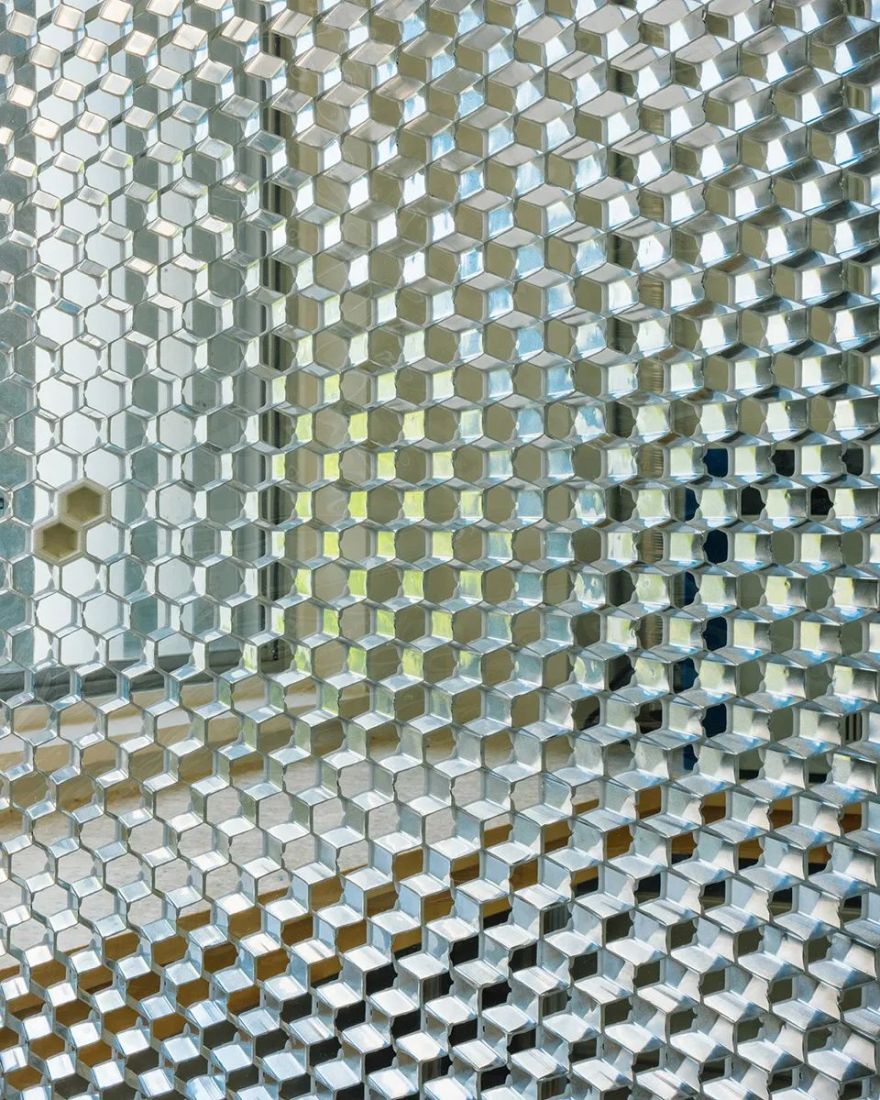

▲材料细部

©Yashiro Photo Office

斜向蜂窝板与高透明膜的结合，使阖门的滑动面板仅有25毫米厚度，同时能够产生反射、透射、阻挡直接视线的复杂视觉效果。面板的透明度会随着观察角度的变化而变化，从正面看，它们是不透明的，但从斜角度观察时，它们似乎又具有一定的透明度。此外，蜂窝内的光线反射还能够进一步创造出独特的多影像视觉效果。

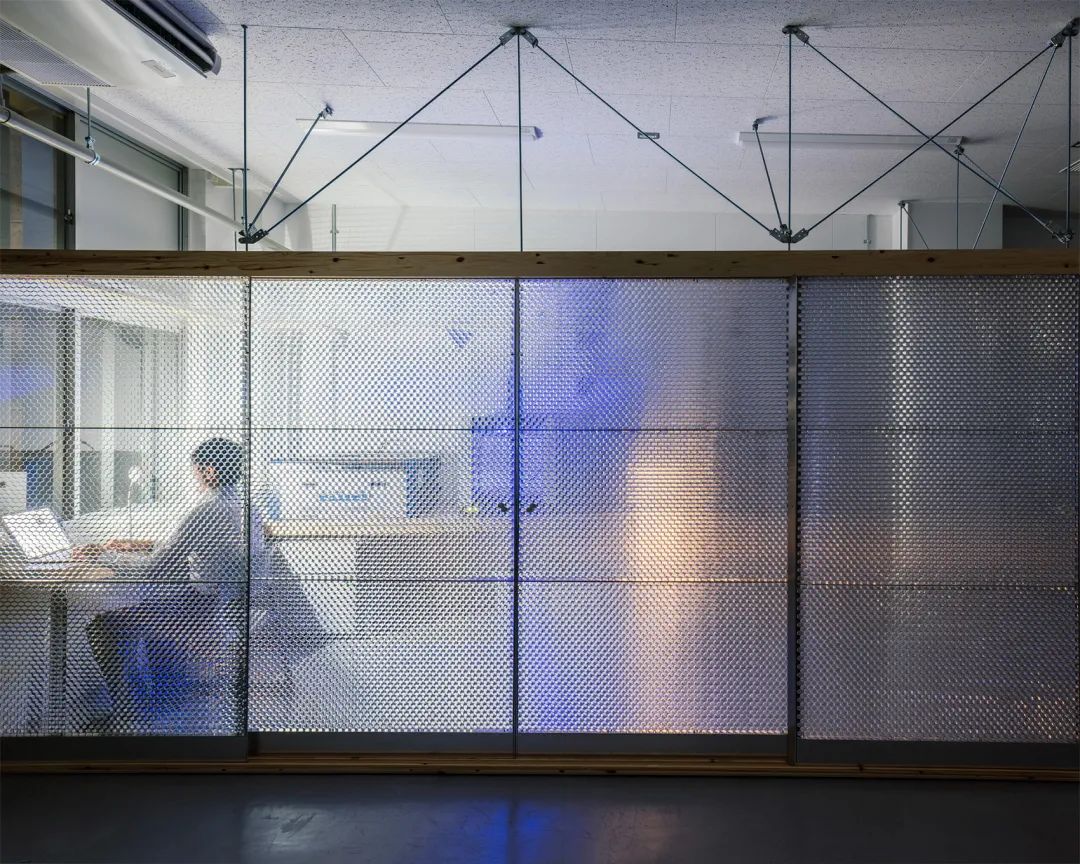

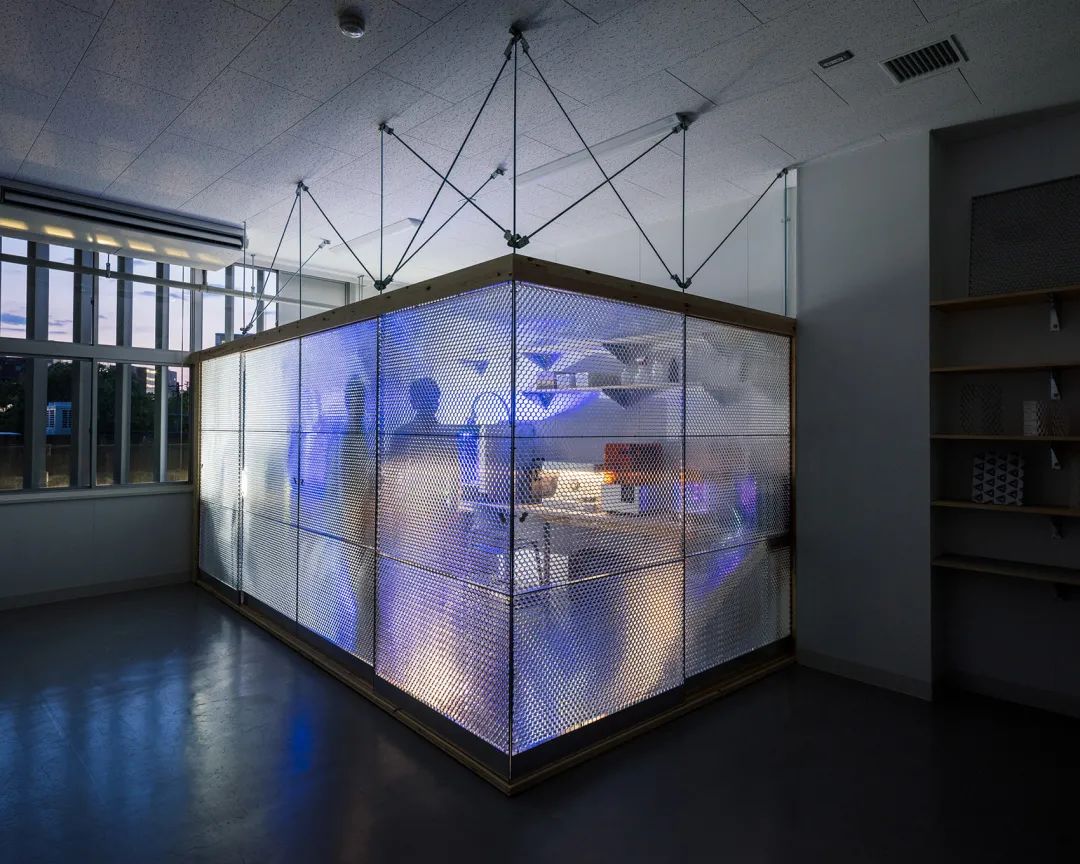

▲夜间透光效果

©Yashiro Photo Office

项目图纸

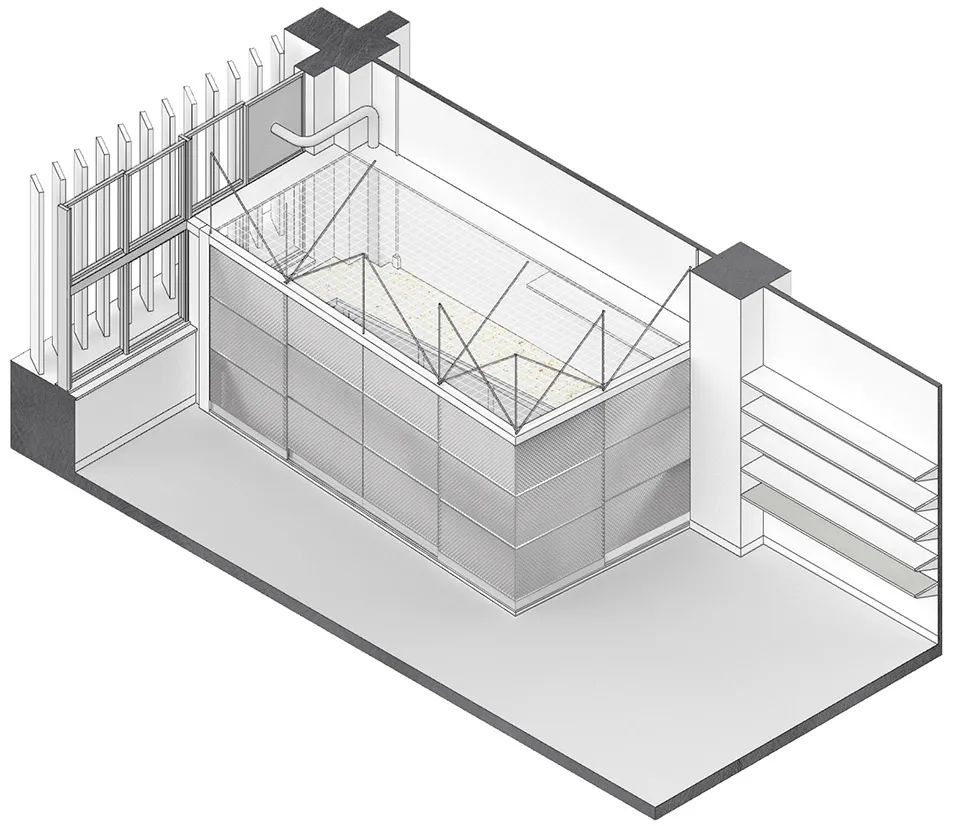

▲轴测图

©Masaaki Iwamoto Laboratory,

Kyushu University + ICADA

Location: Fukuoka, Japan

Status: Built in 03.2020

Program: Laboratory

Designer: Masaaki Iwamoto Laboratory, Kyushu University + ICADA

Designers in charge: Masaaki Iwamoto, Shoichi Nakamoto

Origami Engineer: Kazuya Saito

Contractor: ZOOM

Origami panel manufacturer: Shiroyama Industry Company, Taiyo Kogyo

GFA: 51.09m2

Photographer: Yashiro Photo Office
