沙特麦地那清真寺前广场巨伞遮阳设计丨沙特阿拉伯麦地那丨SL Rasch

©SL Rasch

建筑师设计了一种采用创新折叠臂系统的伞状结构。26×26 米的遮阳伞被设置在不同高度，相互重叠，形成了一片连续的顶棚。考虑到前院的朝向，主轴上留出的空隙为人们提供了看向清真寺和尖塔的视野。

感谢 SL Rasch

麦地那被认为是伊斯兰最重要的圣城之一，Al-Masjid an-Nabawi 清真寺便坐落于此，其中设有先知穆罕默德的坟墓。每年，上百万朝圣者会随着伟大的朝圣之旅 Hajj 来到这里共同祈祷。由于拜访圣地的朝圣者数量连年增加，清真寺需要增加自身的容量。为此，人们决定在清真寺外扩建一处更大的广场。多年来，先知清真寺的内院使用 SL Rasch 设计的伞罩遮阳，获得了使用者的积极反馈。该项目以此为参考，在广场上覆盖轻质结构，旨在为祷告、集会和交流活动创造有遮蔽的区域，抵御沙特的高温。SL Rasch 计划在清真寺前院建造 250 把遮阳伞，为 15 万平米的区域提供荫蔽，形成世界上最大的可变遮阳屋面。

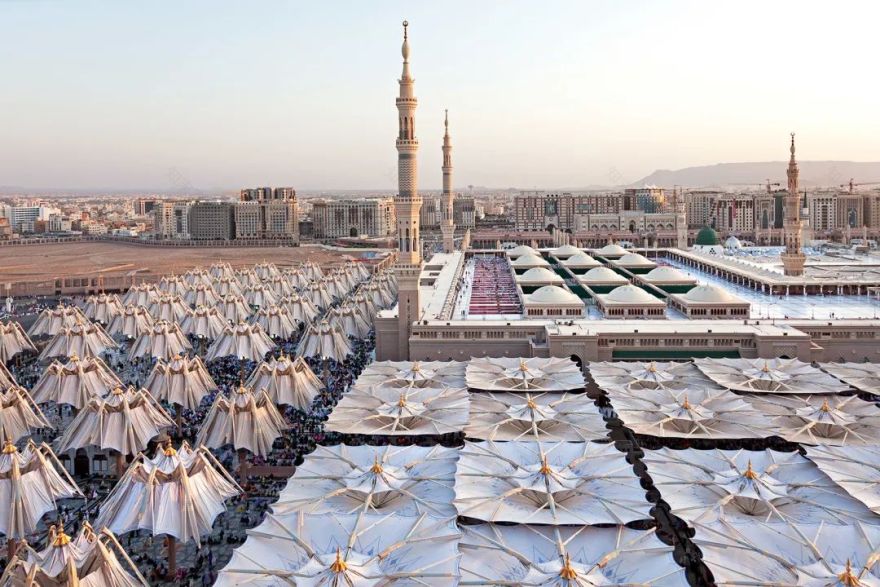

▲遮阳伞覆盖的广场鸟瞰

©SL Rasch

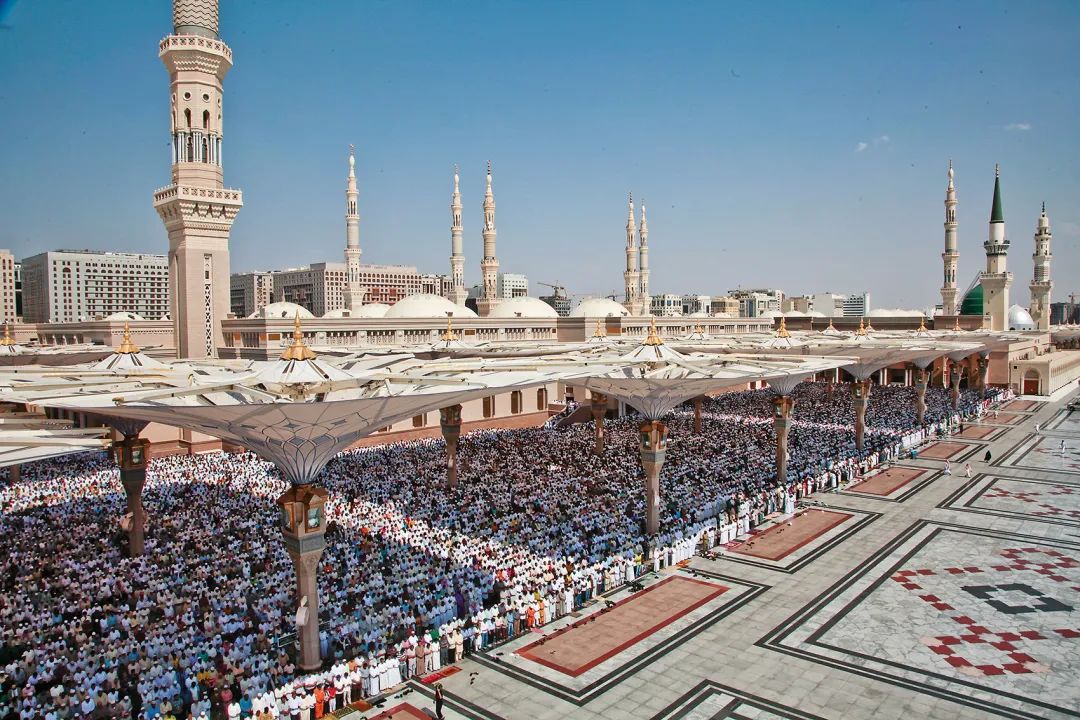

▲伞下的朝圣人群

©SL Rasch

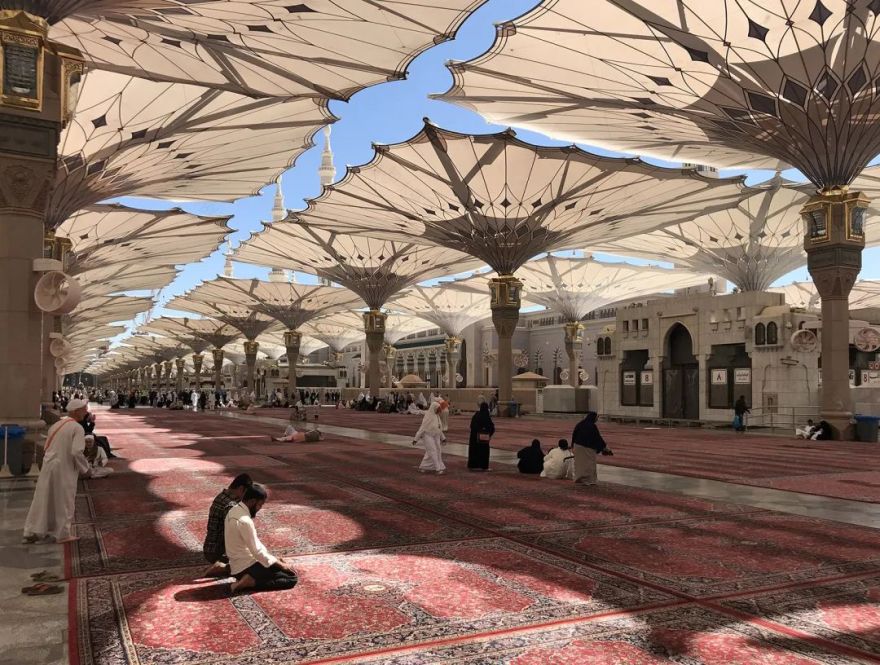

▲伞下空间

©SL Rasch

遮阳伞创造的光影在清真寺前院形成了独特个氛围。可变结构打开时，彩色的饰带和接缝使它们看上去如同花朵一般。设计关注细节，遮阳伞无论闭合还是打开都能融入当地环境，成为清真寺外观的补充。为了和清真寺建筑保持一致，遮阳伞闭合时的包层由高品质的马赛克组成。

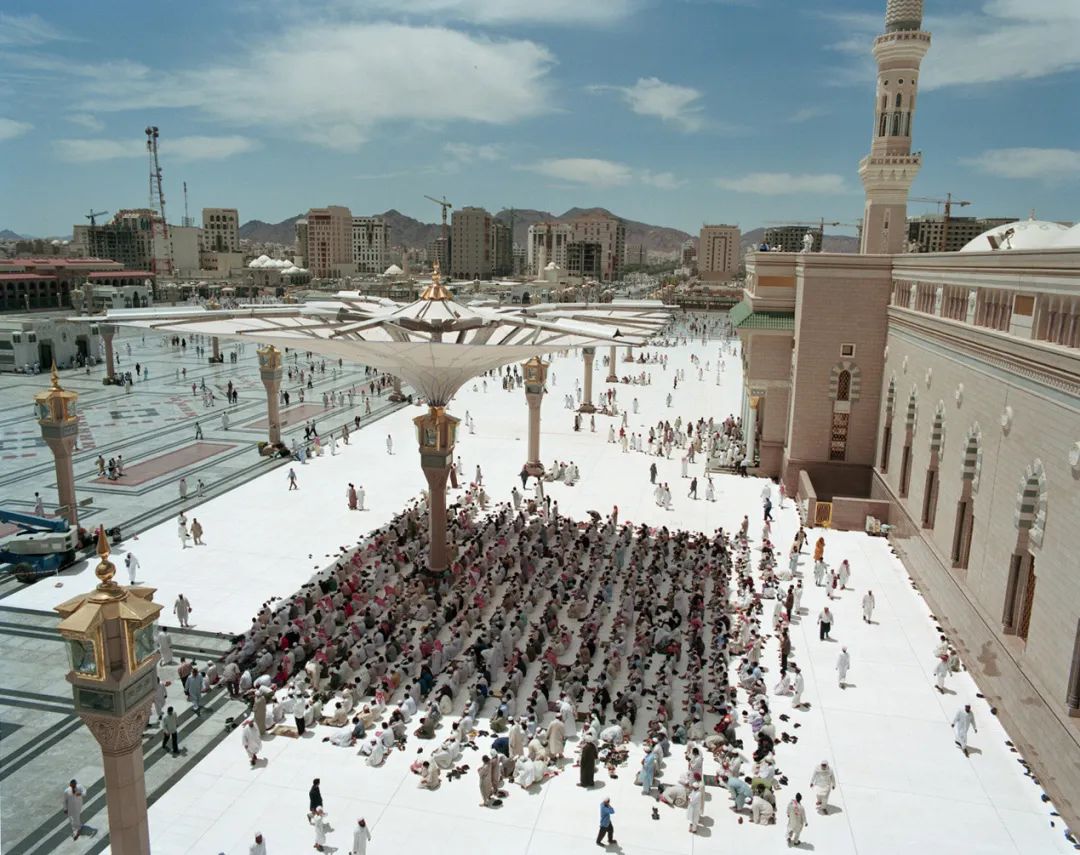

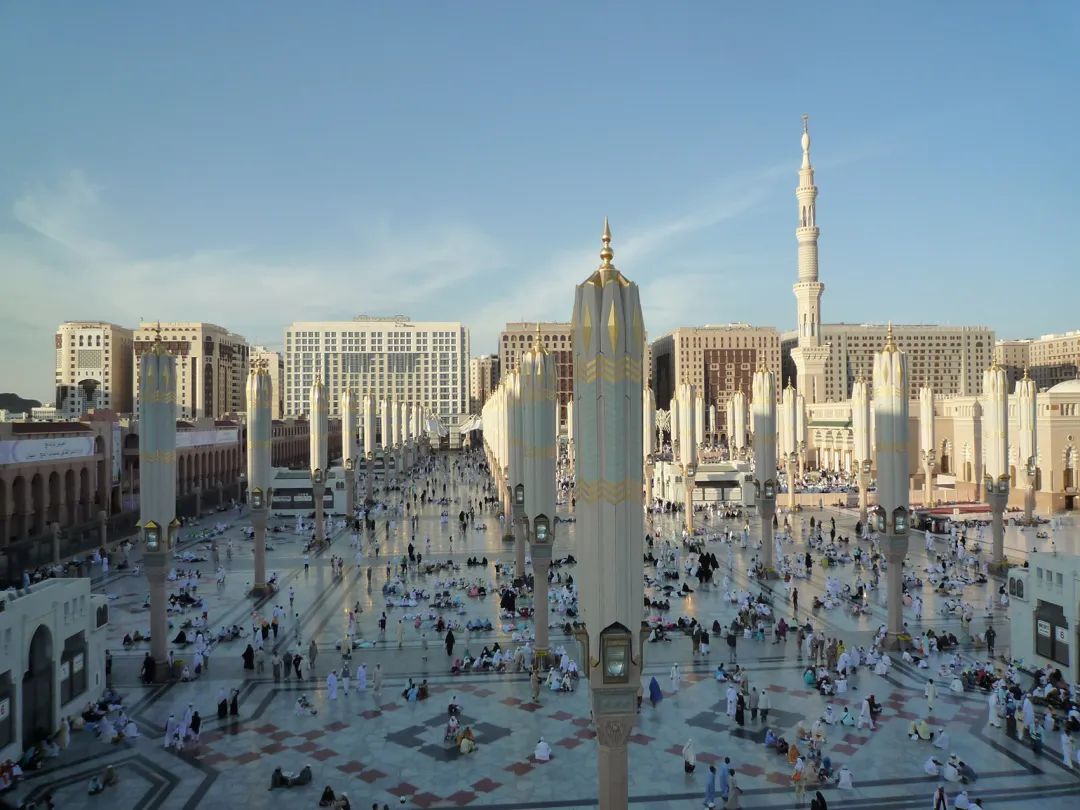

▲关闭的结构与环境相融合

©SL Rasch

▲打开后的结构鸟瞰

©SL Rasch

从策划到品控，再到施工管理、项目管理和安装，SL Rasch 负责了项目的全部阶段。建筑师设计了一种采用创新折叠臂系统的伞状结构。26×26 米的遮阳伞被设置在不同高度，相互重叠，形成了一片连续的顶棚。考虑到前院的朝向，主轴上留出的空隙为人们提供了看向清真寺和尖塔的视野。

▲从伞下空间看向清真寺

©SL Rasch

轻质结构由钢框架和高品质膜结构组成，可以抵御恶劣天气和紫外线辐射。特别开发的聚四氟乙烯纤维防尘、抗磨损，可以承受高拉伸荷载。此外，柱子上安装了喷雾风扇和灯光系统，提供降温和充足光照。软件控制的电轴驱动保证伞面可以在 180 秒内打开或关闭。

▲结构细部

©SL Rasch

▲夕阳下的遮阳伞

©SL Rasch

夜晚鸟瞰，柱子上的灯具提供照明。

©SL Rasch

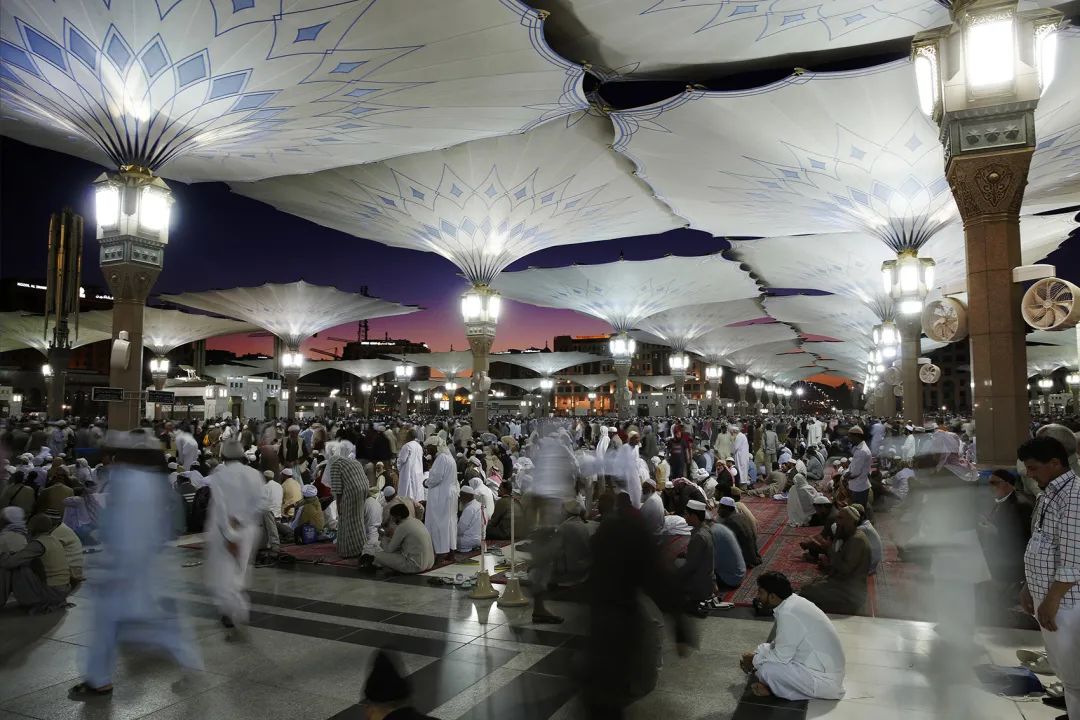

夜晚的伞下空间

©SL Rasch

控制系统带来了最大的灵活性，可以根据不同的场合和前院的占用率改变结构的开合，满足个人或团体的需求。高品质材料和经过充分考虑的高效设计将遮阳屋面塑造成了一个耐久且美观的独特建筑项目。SL Rasch 借此获得了 Abdullatif Al-Fozan 清真寺建筑奖。

项目图纸

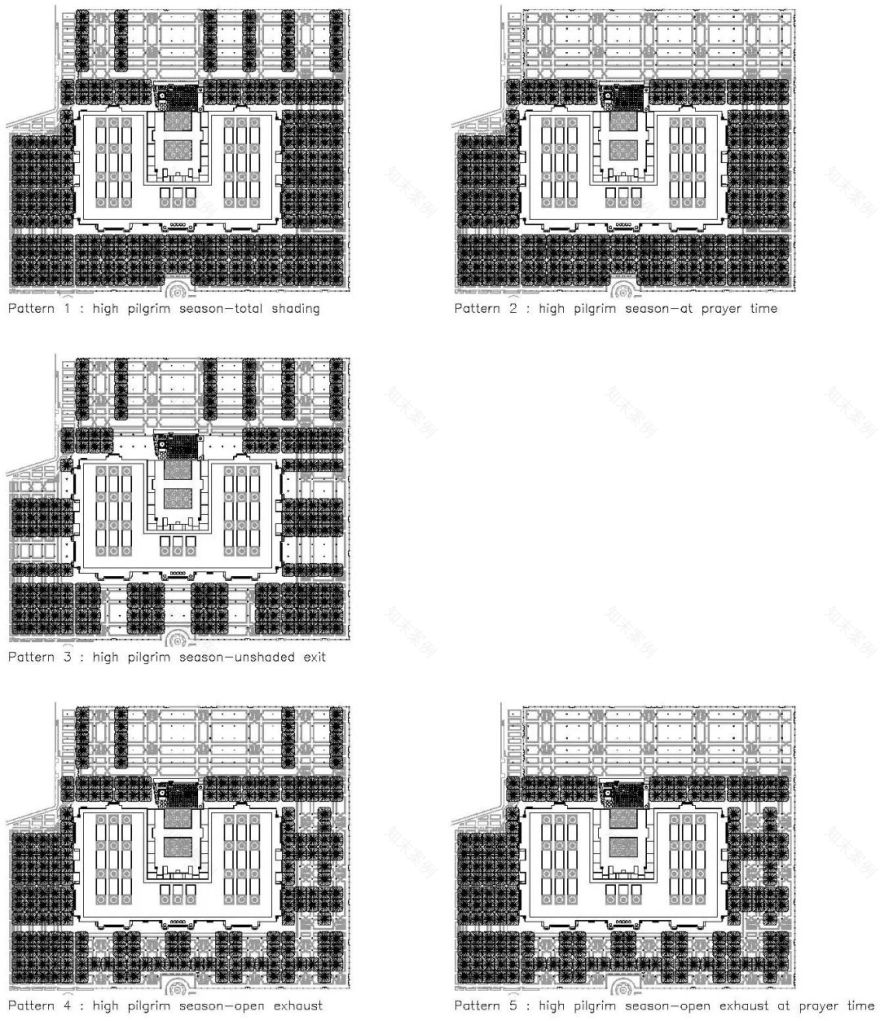

▲不同的开合形式

©SL Rasch

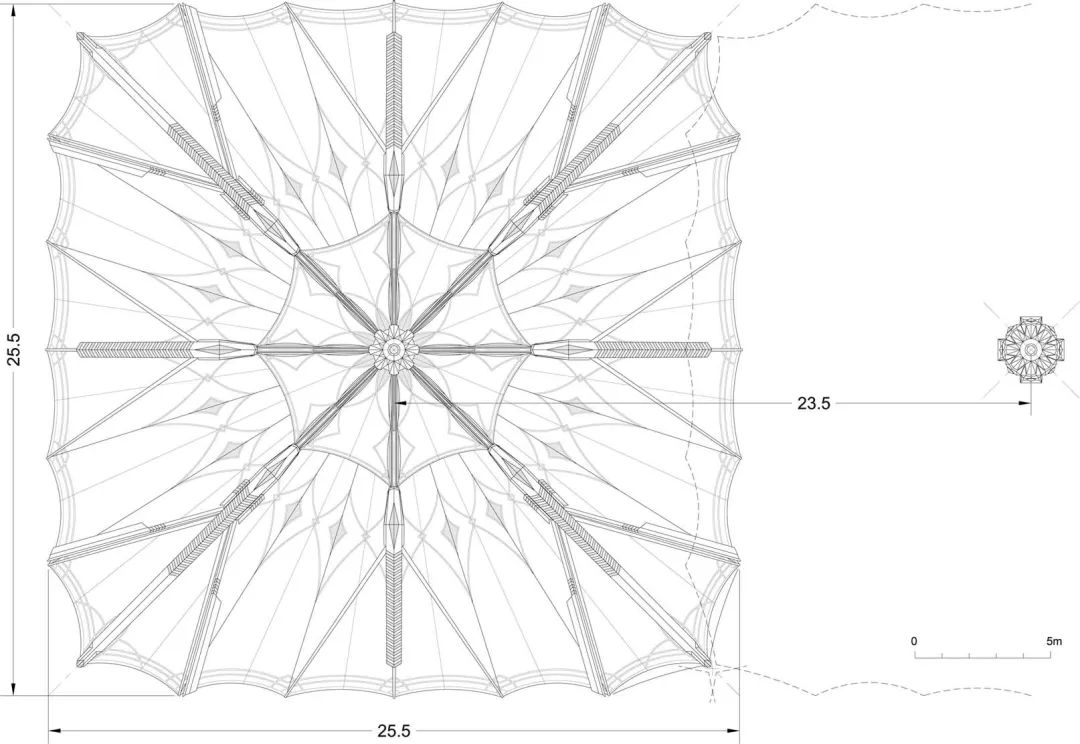

▲平面图

©SL Rasch

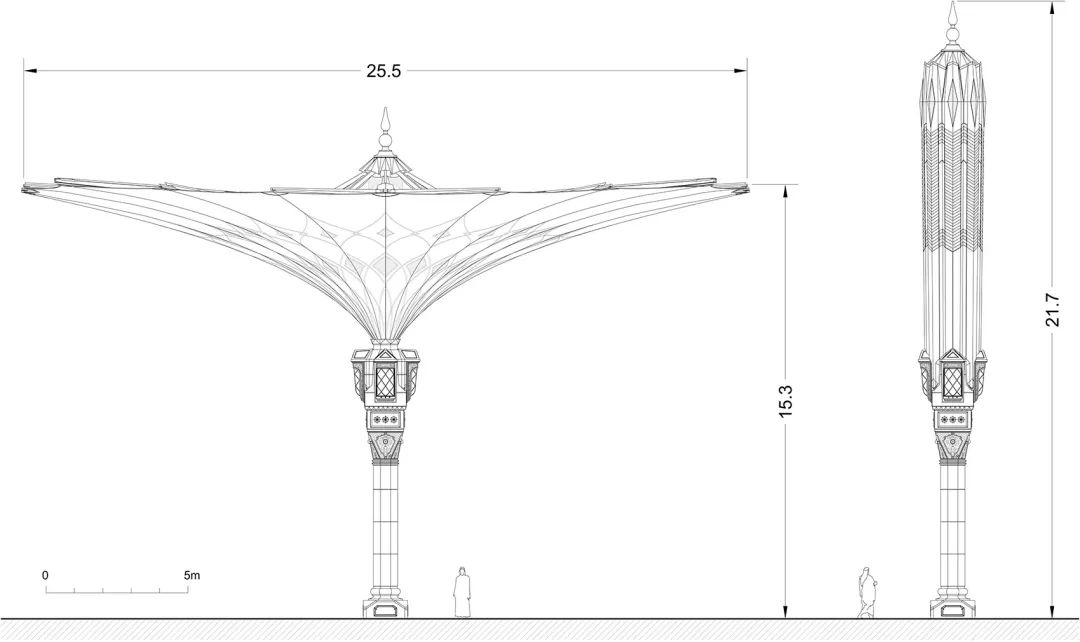

▲立面图

©SL Rasch

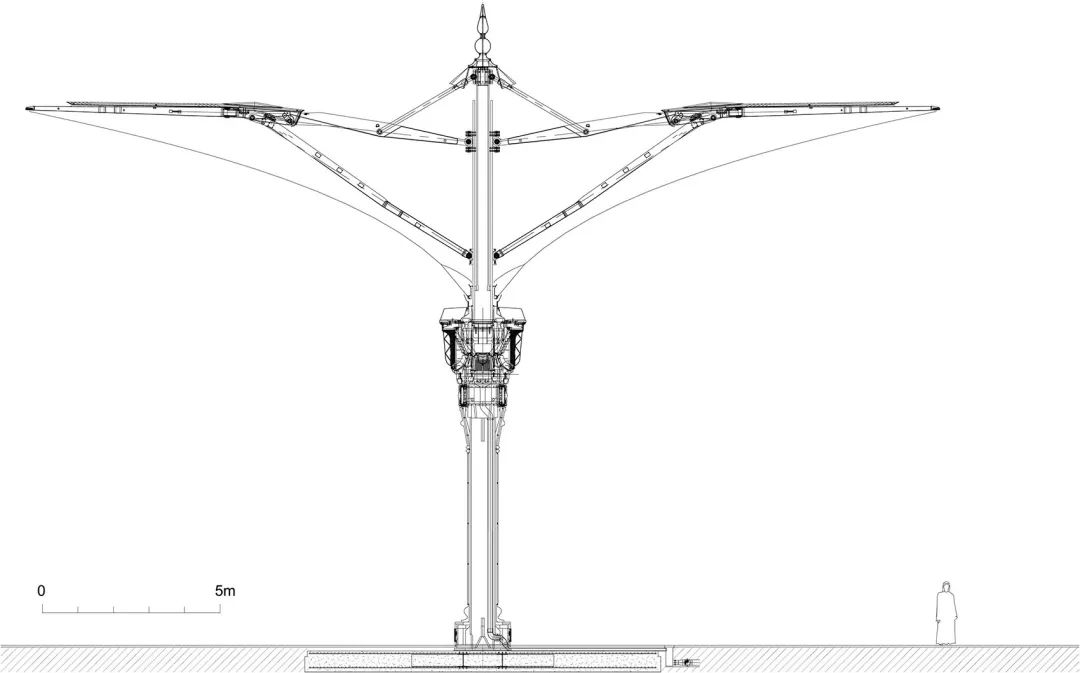

▲剖面图

©SL Rasch

Location: Medina, Saudi Arabia

Year: 2011

Type: Umbrellas

Expertise: Architecture, Engineering

Technical data

Steel frame with folding arm system

Spindle drive

PTFE fabric (Teflon)

Custom lighting system

Glass fibre reinforced composite cladding panels with glass mosaic tiles

Misting fans

Umbrella height: 21.7 m (folded), 14.4 m or 15.3 m (deployed)

Weight: 20 t, Electric spindle drive

Opening time: 180 seconds

Shaded area: 600 m² per umbrella, 150,000 m² in total

Awards: Abdullatif Al Fozan Award
