Chapter01

项目背景

本项目的前身是五栋建于上世纪六十年代和九十年代的厂房。该建筑处于整个园区的核心位置，改造后的功能为公共设计艺术中心。主要用途为举办各种艺术、设计类展览活动的展厅。

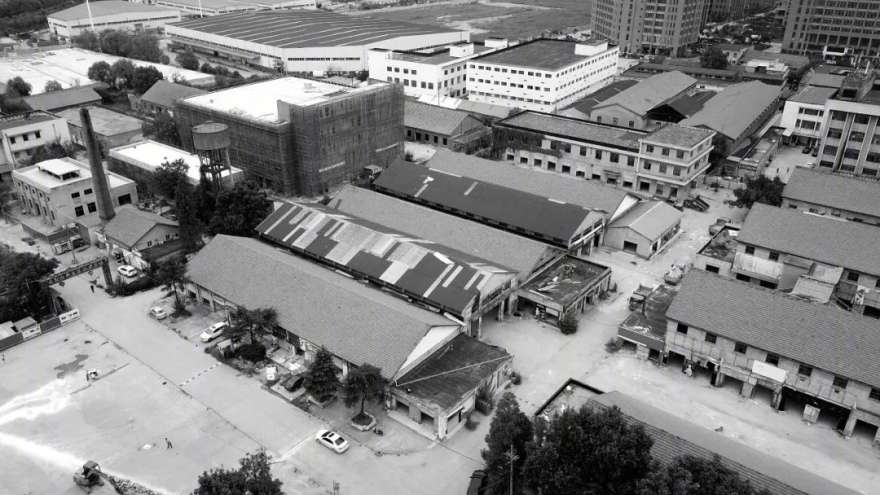

▼改造前照片

原有建筑是五栋连在一起的坡屋顶建筑，三栋建于 1960 年代，原有功能为仓库。结构形式为砖混结构、木桁架、红色瓦屋面，屋脊高度为 7 米。在 1990 年代，该建筑组转换为建材市场，在三栋建筑的中间空地加建了两栋厂房，新的砖柱贴着老仓库的柱子建设，屋顶为钢桁架结构，屋面为石棉瓦，屋脊高度为 9 米。相邻建筑高差部分为新建建筑的天窗。

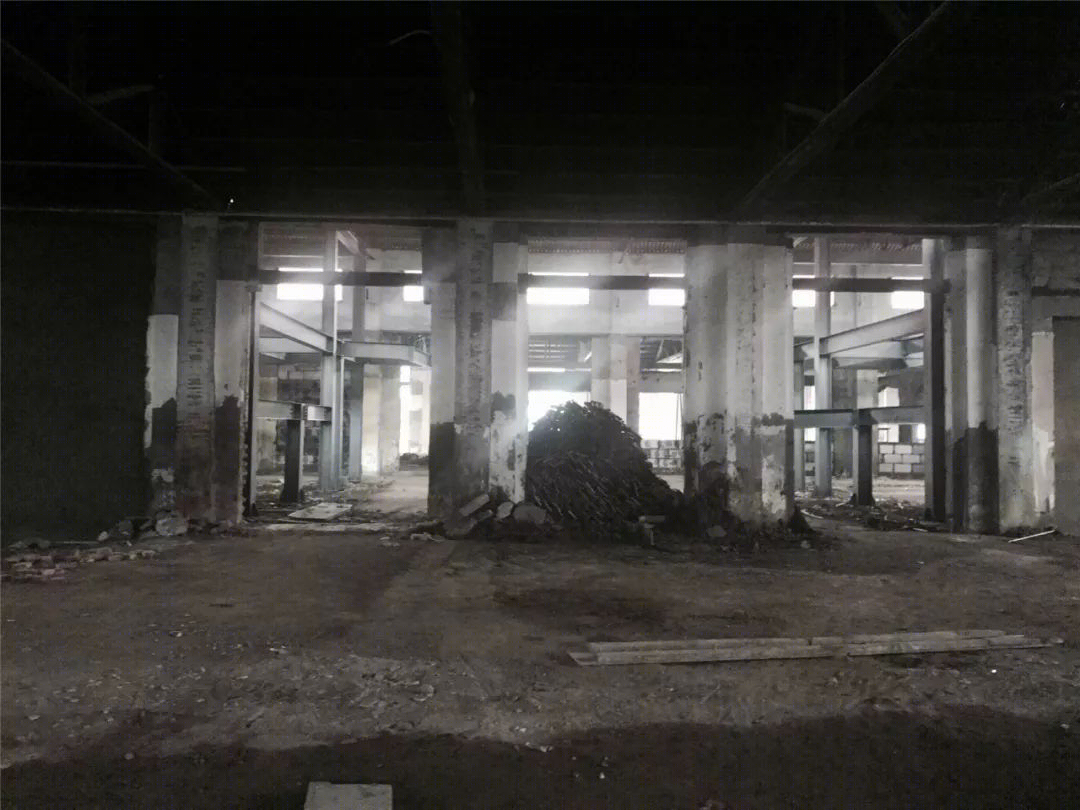

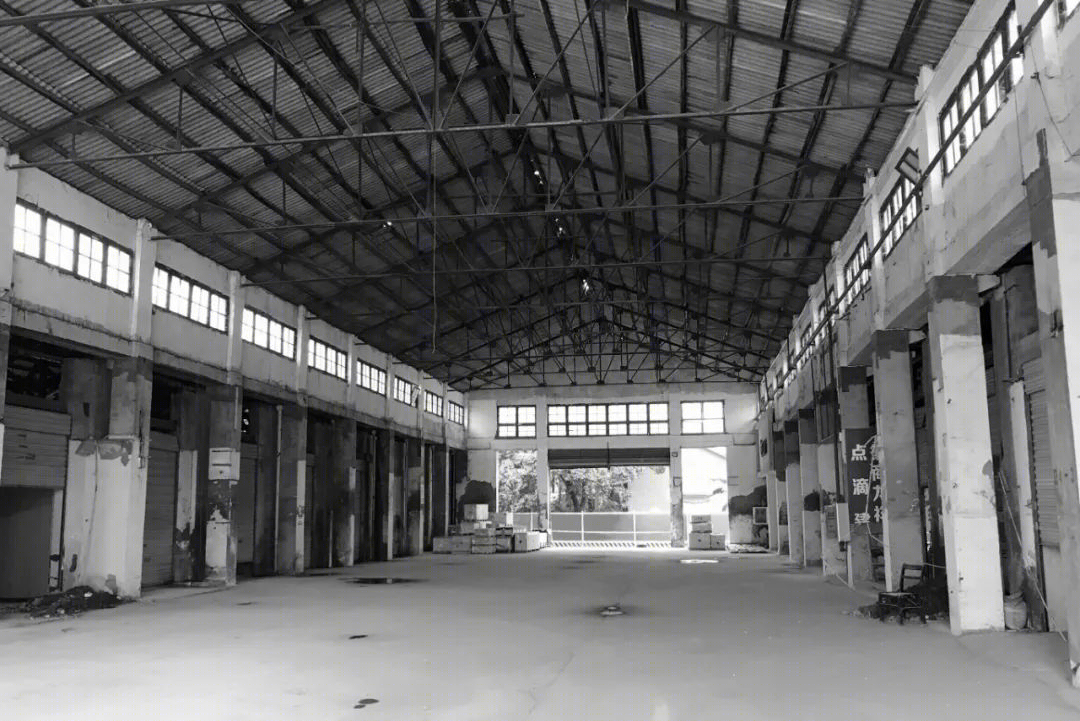

▼改造前林立的柱子

原有建筑的横轴柱距是 4 米，纵轴柱距为 16 米。当拆除建筑内部横隔墙后，从横轴看过去，空间内都是柱子，空间显得拥挤。但当从纵轴方向看过去，是开敞空间，一览无余。这个空间所呈现的感觉很像西班牙科尔多瓦的大清真寺，柱网林立，一个方向柱距较小，但另外一个方向空间较大。

Chapter02 设计语言

「1」呼应

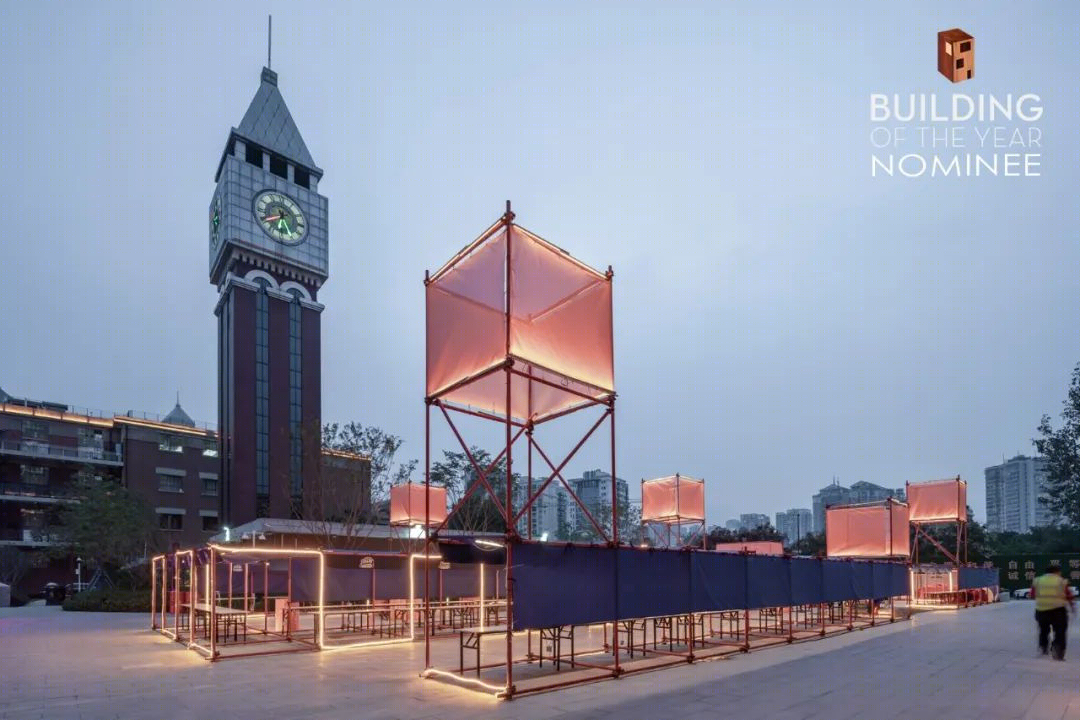

建筑的正立面为北侧横轴方向，主入口需从北侧的广场进入。为配合广场上大舍设计的花草亭，设计团队将原有的停放货车的园区广场混凝土路面进行了切割，形成不规则的缝隙，并在缝隙里种植了草皮。既呼应了花草亭支撑结构的不规则块面，又保留了厂区历史的痕迹。

▼ADC 的中央光轴与花草亭的中心对上

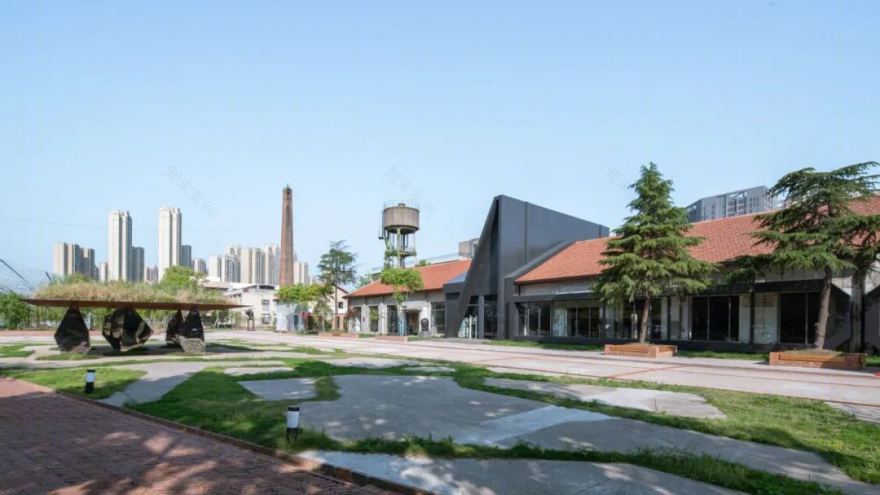

▼北侧广场绿植效果 © 赵奕龙

「2」植入“光轴”和波普立面

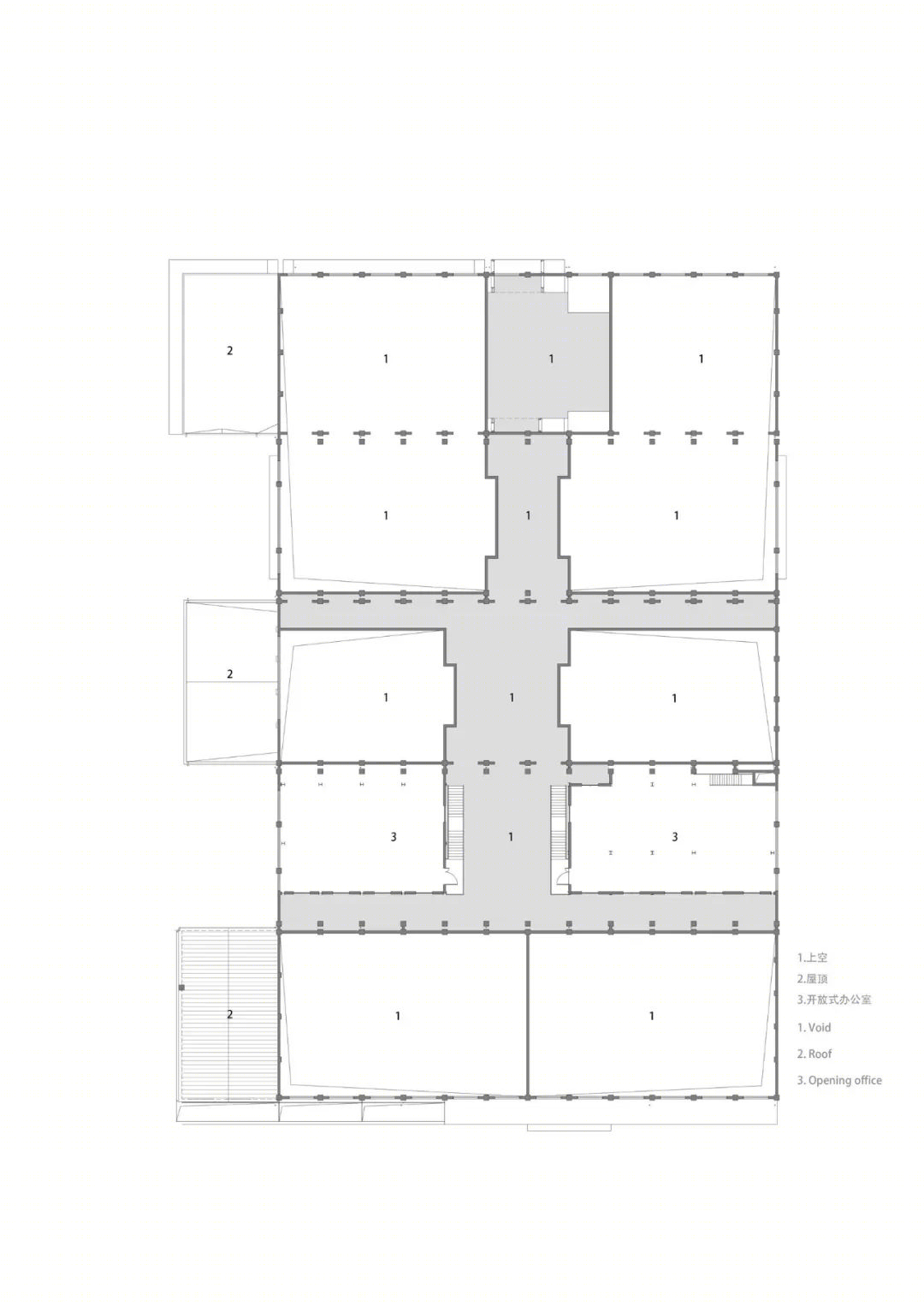

花草亭的位置被安置在原有建筑的正中轴线上，新的 ADC 艺术设计中心建筑入口应从花草亭的广场进入。由于此入口横轴柱距离较窄，设计师的解决方案是在五个连排建筑的正中切开一个“光轴”，将中间两跨到三跨（8-12m）的屋顶打开，移除瓦屋面，保留木桁架（或钢桁架）。屋顶打开后，光线进入建筑内部，自然地形成了一个序列空间。这个序列空间灵感来自于拉斐尔名画《雅典学院》的中轴艺术大道，它是艺术中心主要的交通空间，顺势串联起两边的展厅，形成经典的展览建筑“鱼骨”状平面布局。

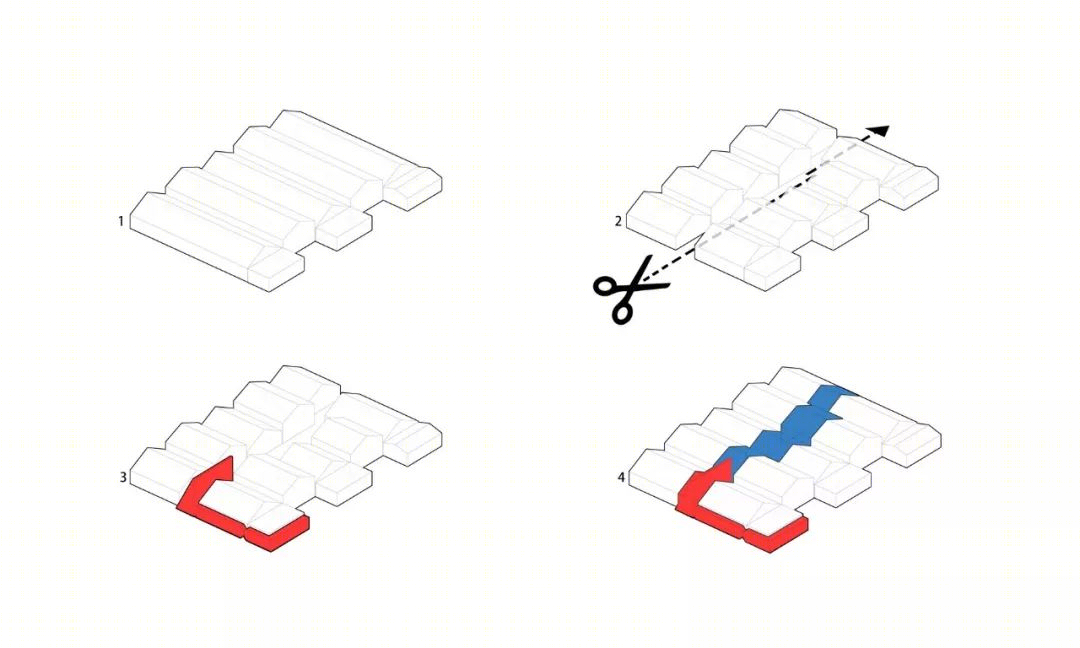

▼改造策略分析图

©UAO

中轴两侧的展厅分隔墙，使用的是拆下来的红砖砌筑成清水砖墙。中轴局部的屋顶被打开，形成露天的中庭，顶部的钢或木桁架结构被保留，白天桁架的光影会投射在主轴两侧的墙面上。

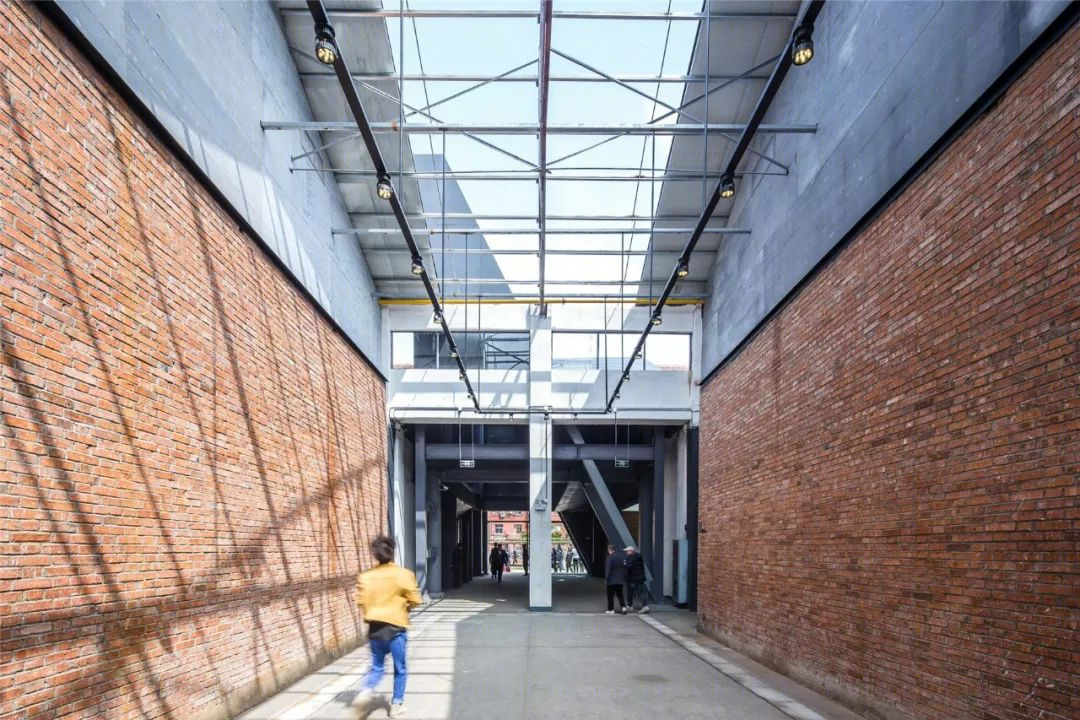

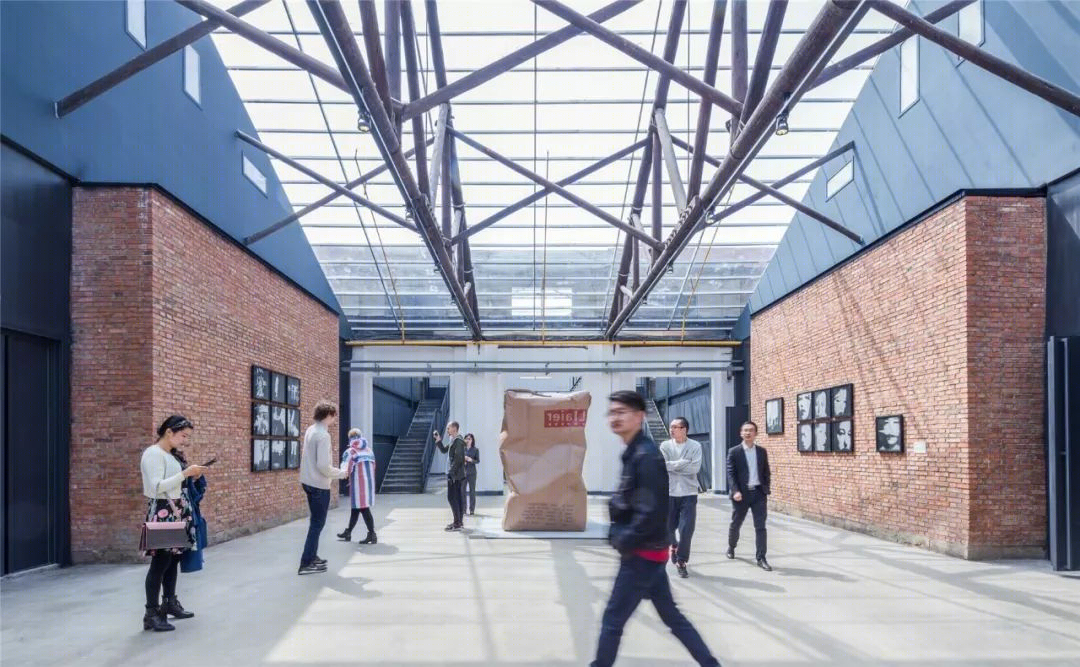

▼打开屋顶后的中轴艺术大道

©赵奕龙

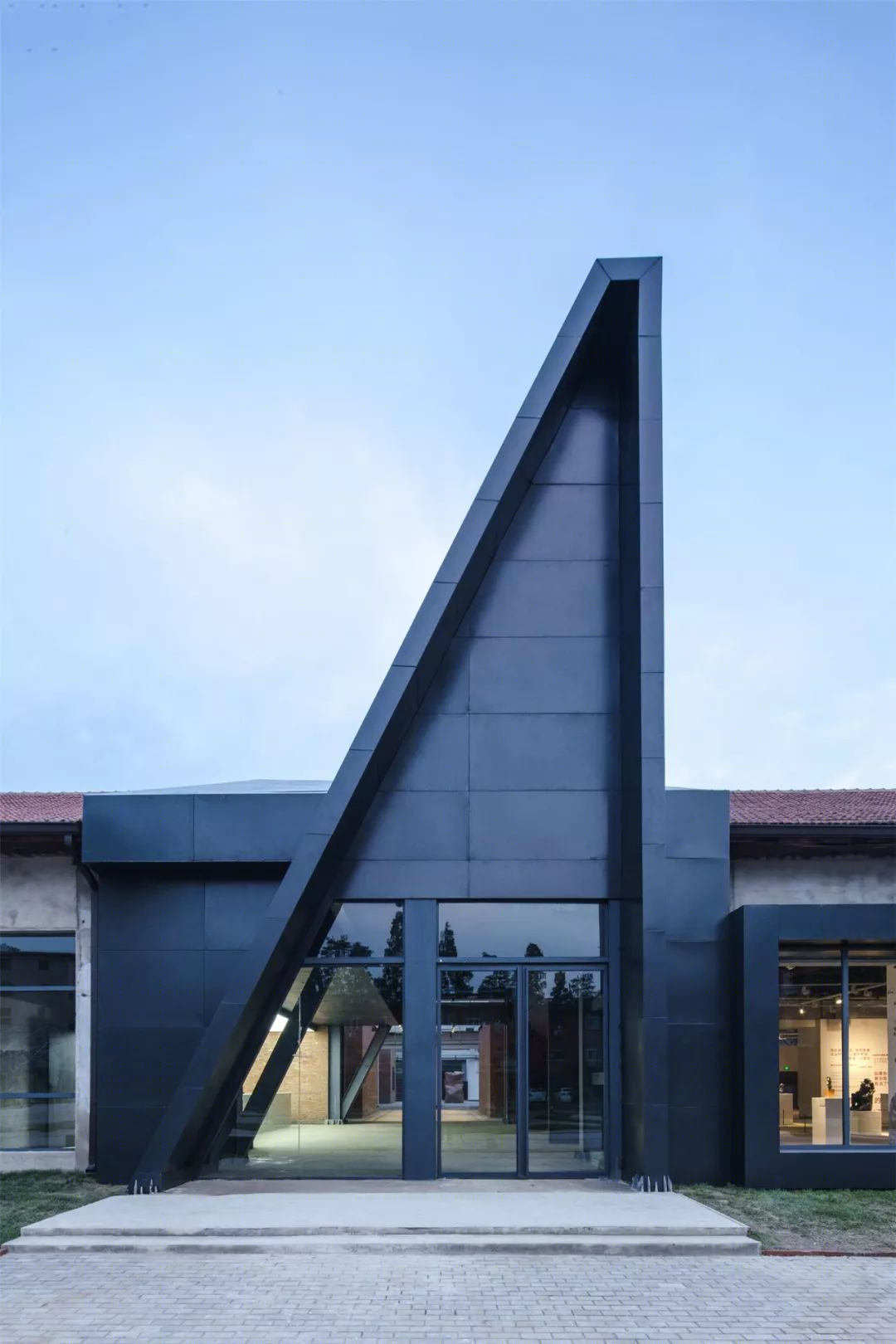

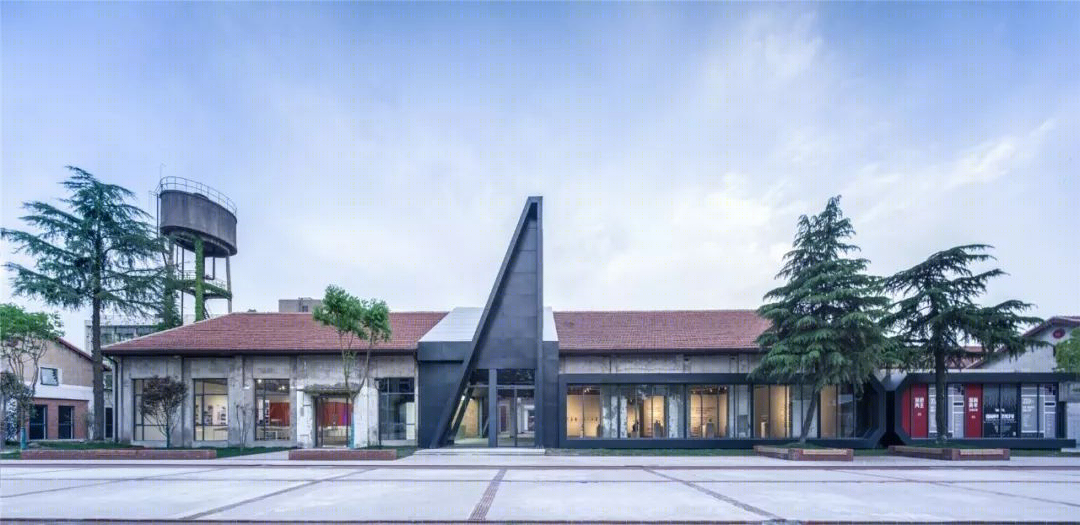

▼建筑主入口的“A”字

©赵奕龙

▼

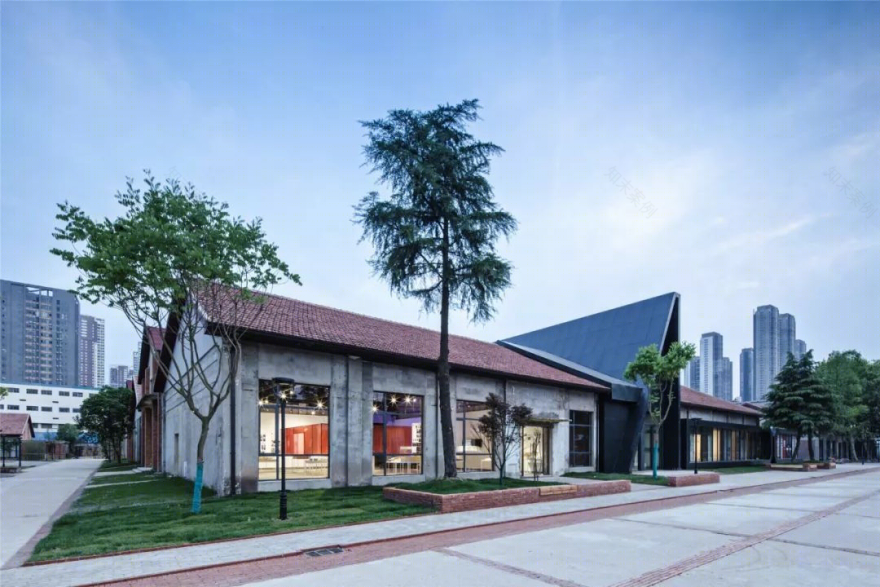

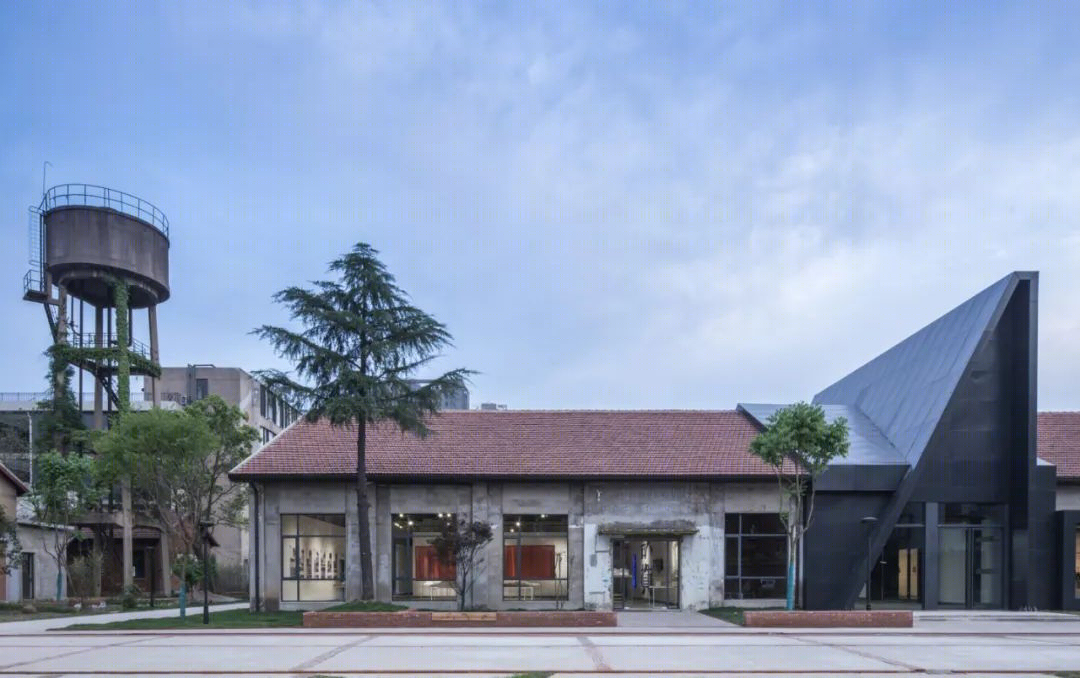

▼植入的新的 A 字与老的屋面和墙体的对比©赵奕龙

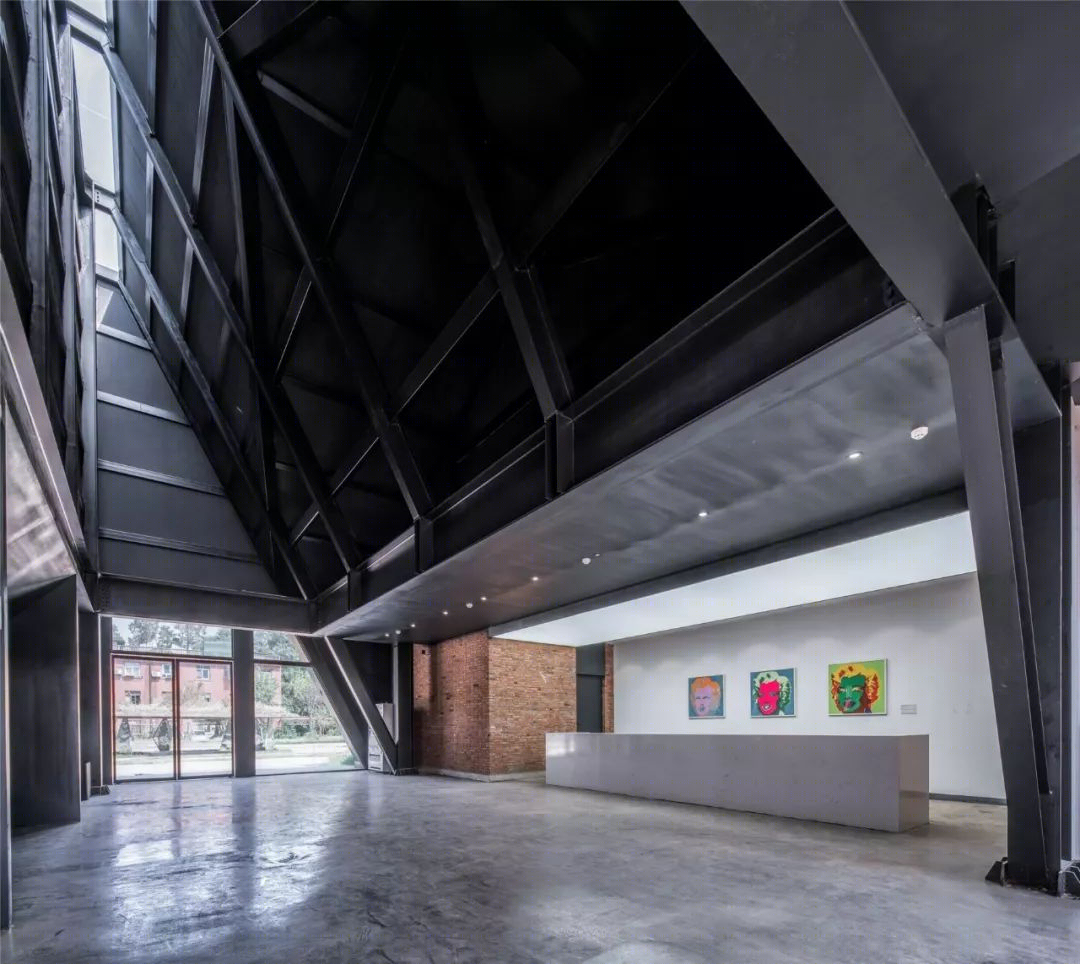

A 字设计是新植入的结构，它和原屋面、墙面形成了年代和材质的强烈新旧对比。日光从 A 字顶部的玻璃天窗射入室内，使黑色高耸的室内空间显得不再压抑。位于 A 字部分的室内空间是整个建筑的前厅，前端较暗，设计移除了中轴后续空间的屋顶，内部豁然开朗，吸引观者探索向前。

▼A 字顶部设有玻璃天窗

©赵奕龙

▼被移除屋顶的明亮空间

©赵奕龙

「3」展厅的巧思

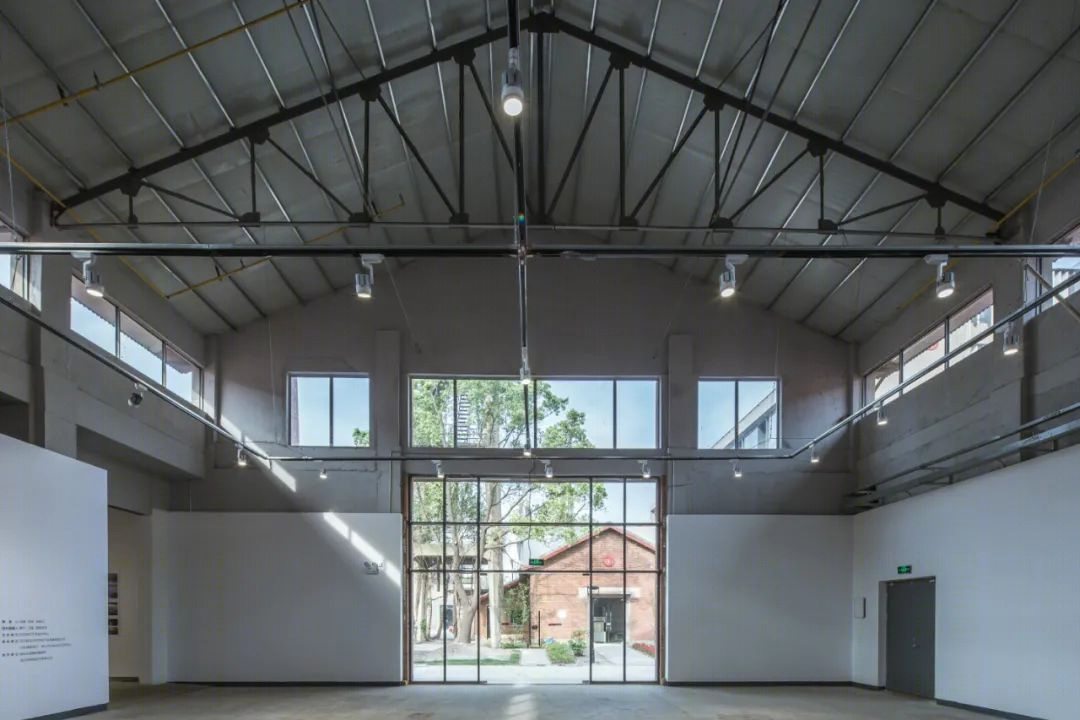

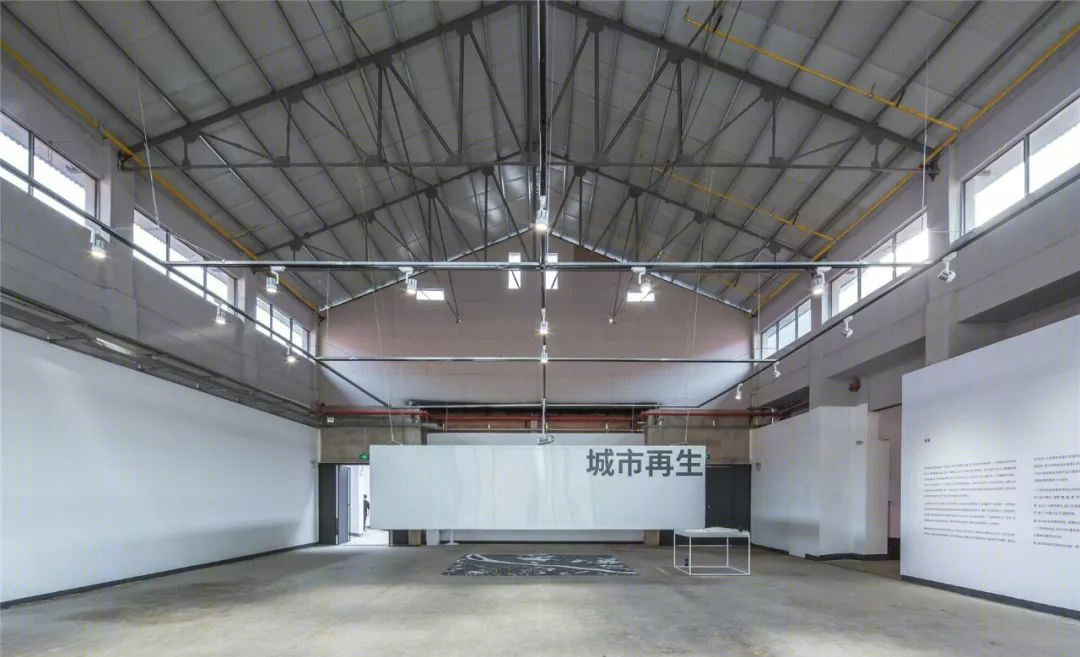

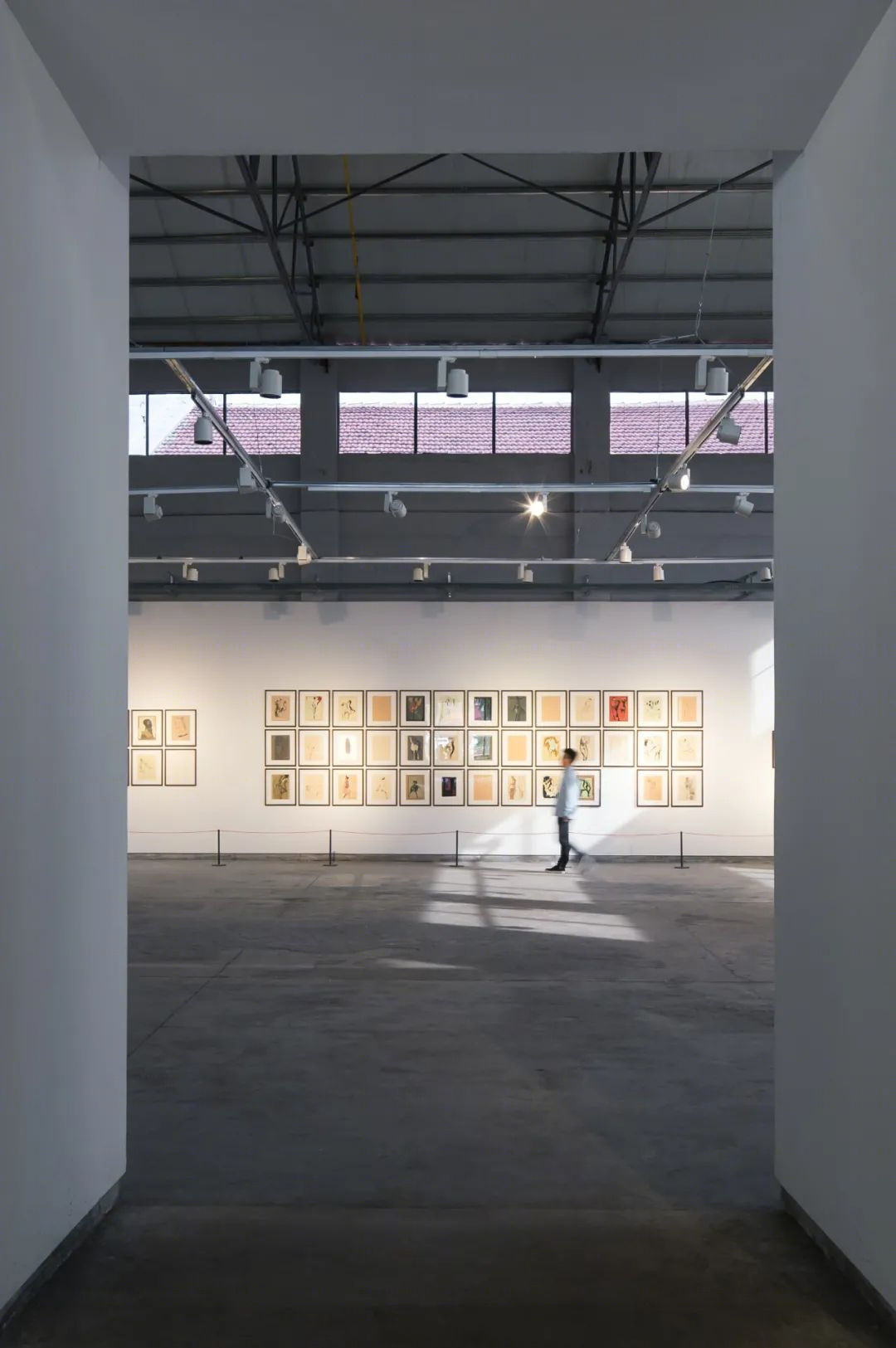

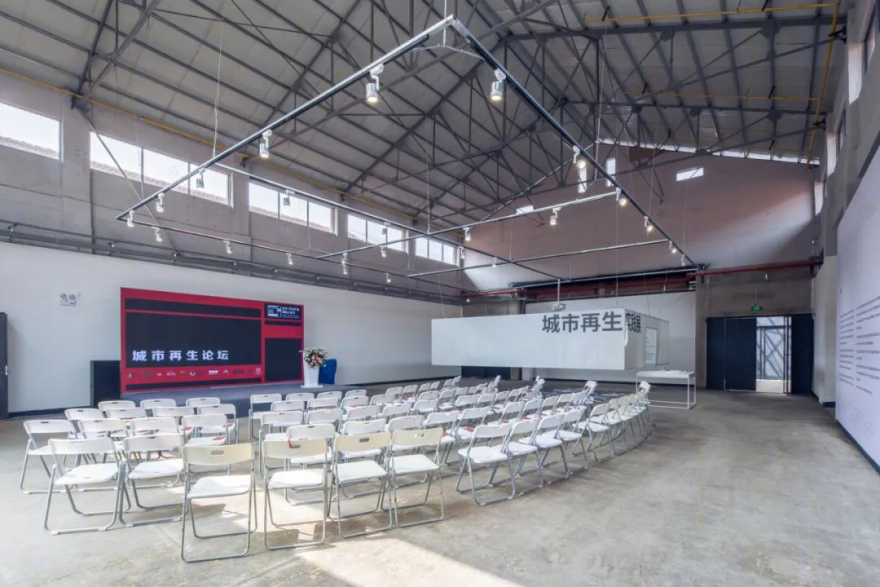

建筑的外墙面和展厅局部内墙保留着各个年代的装修痕迹。展厅内不设吊顶，露出桁架结构。新建做展示挂画的白墙面，设定在一个统一的水平高度。

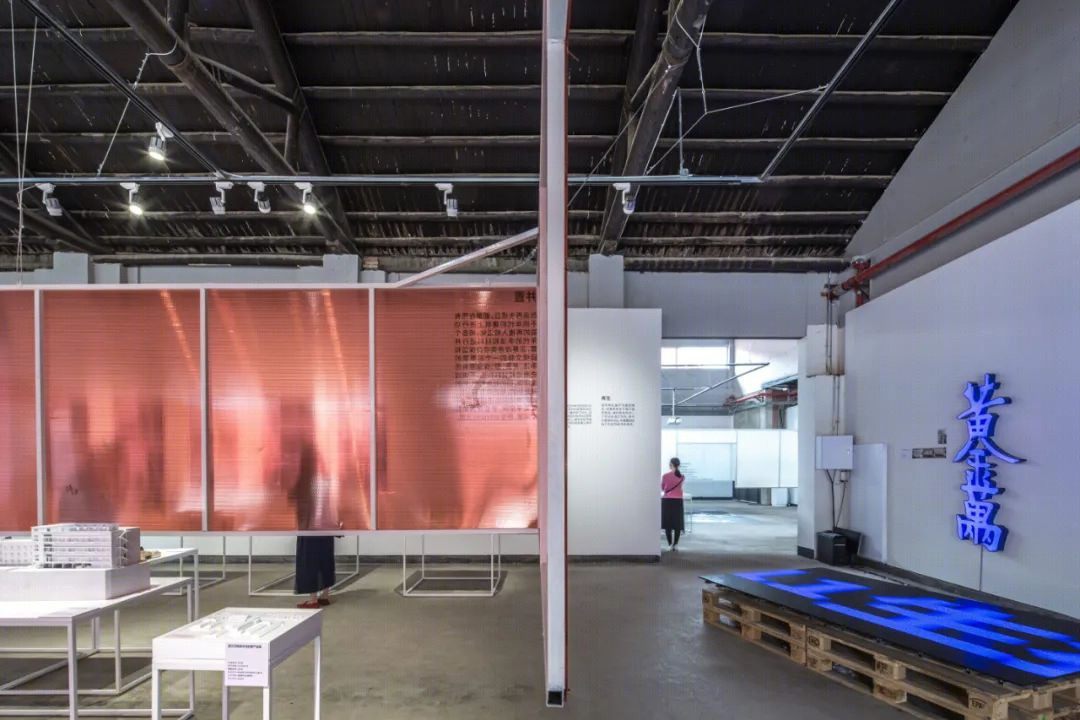

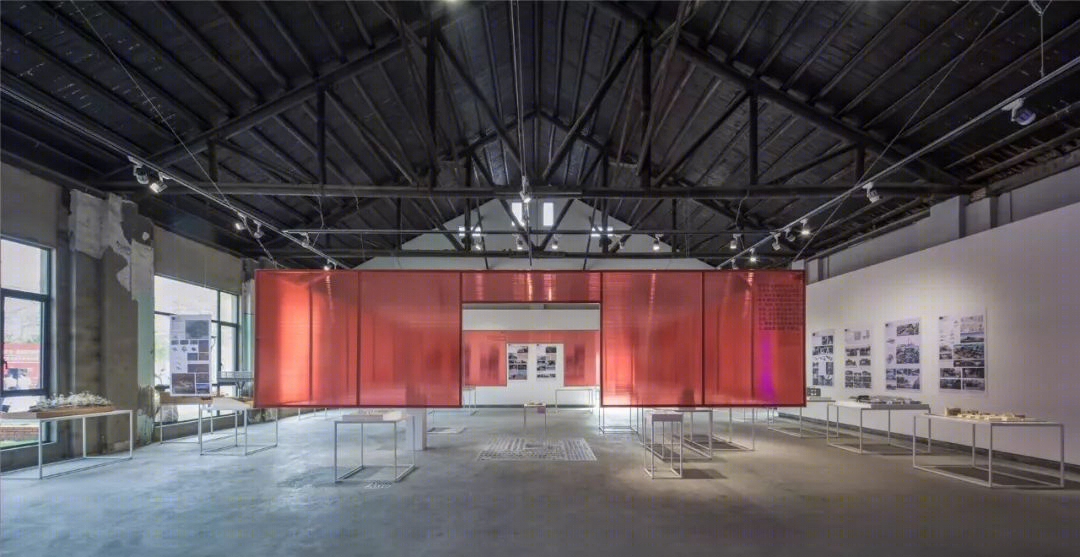

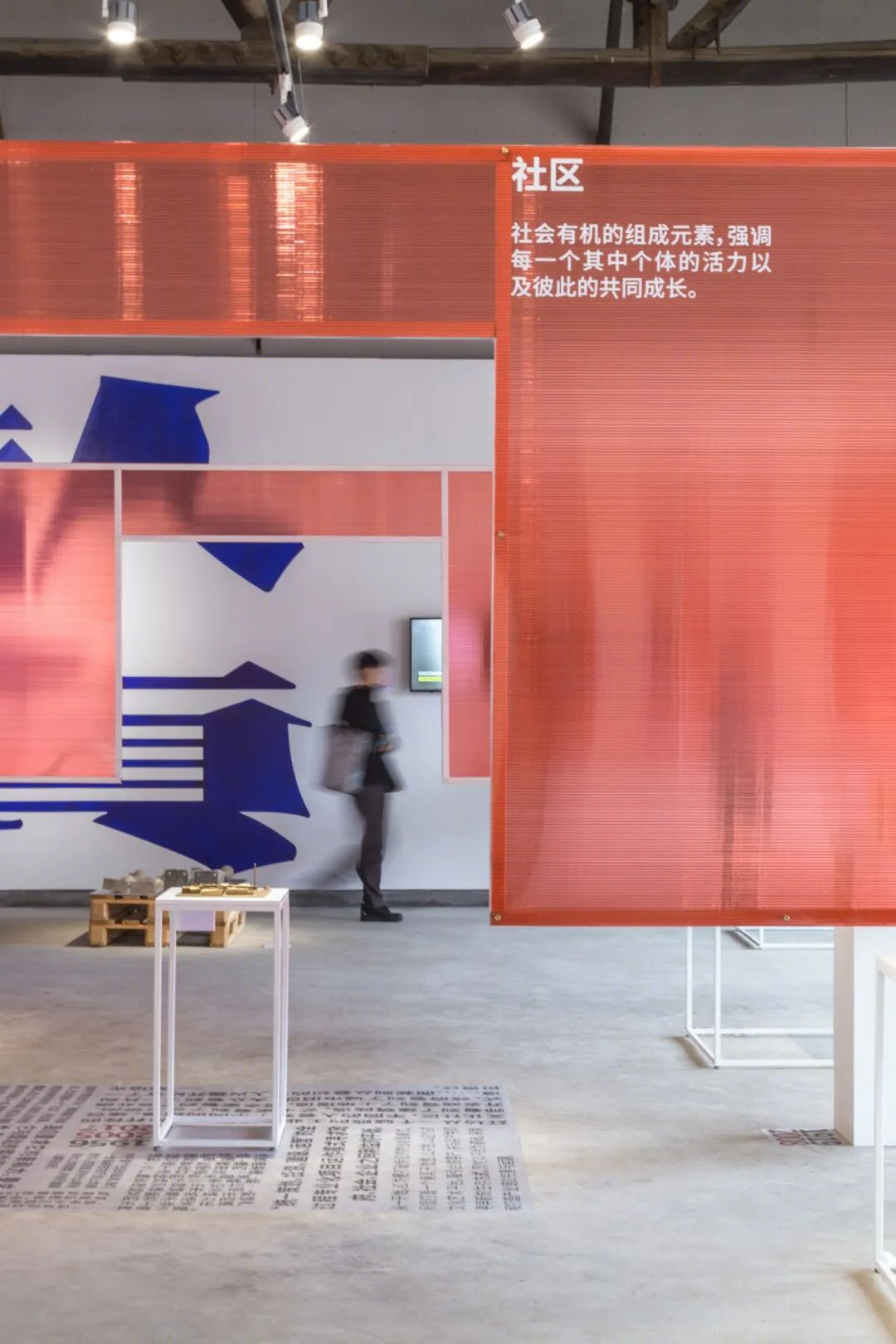

利用桁架结构的特性，设计者用钢索在展厅内悬挂了轻钢构件和两个轻钢几何盒子，外覆盖阳光板，一个为白色，一个为红色；阳光板材质较轻，半透明特性。盒子底部悬空，宛如漂浮在展厅中；它既起到分隔空间的作用，又不至于显得太堵，从而影响空间的整体和流动性。这种悬浮感，体现的是装置的轻，它与原有建筑的历史感也形成了一个对比。

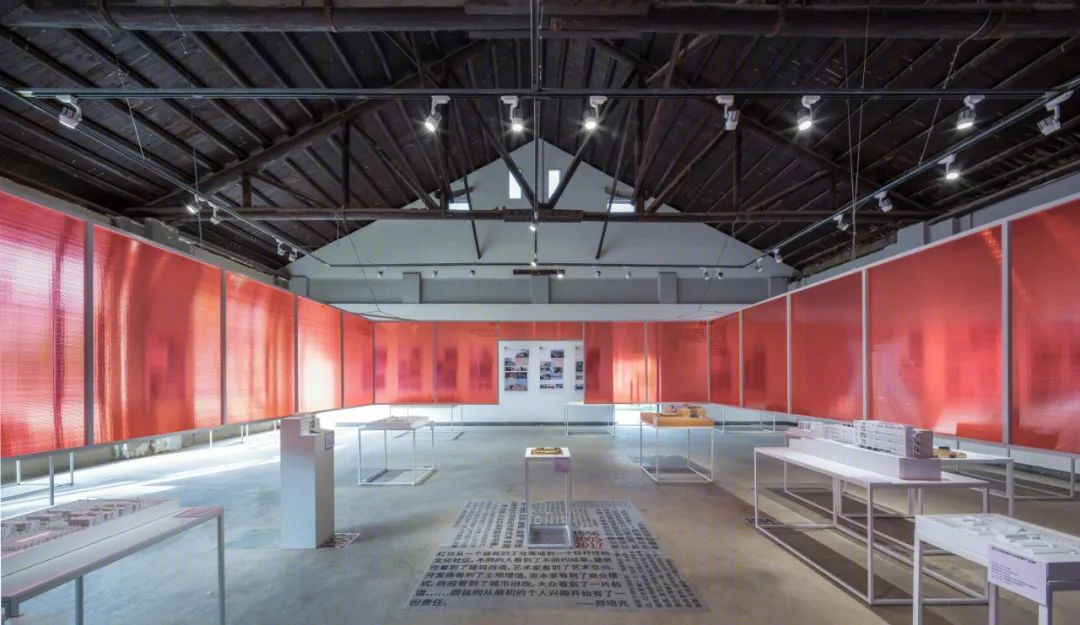

▼展厅

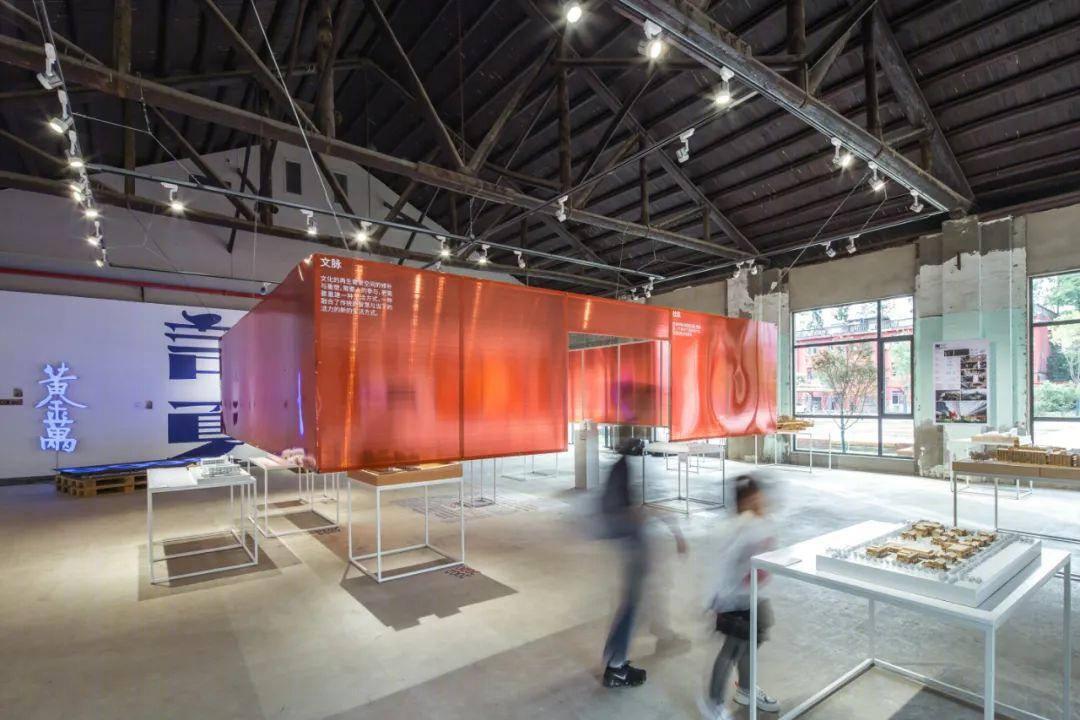

1：用钢索悬挂了一个红色的轻钢盒子

©赵奕龙
