成都城市音乐厅丨中国成都丨中国建筑西南设计研究院有限公司

项目概况

PROJECT BRIEF

成都城市音乐厅坐落于成都市一环路南一段，项目基地北侧为四川音乐学院，南侧紧邻城市主干道，用地仅 35 亩，总建筑面积约 10.2 万平方米，是国内近年来少有的，在城市核心区新建的大型综合观演建筑。项目包含：1600 座歌剧厅、1400 座音乐厅、400 座戏剧厅、300 座室内小型音乐厅以及 2000 人露天音乐广场，整体规模在 2019 年初项目建成时，位列国内省级观演建筑前五位。

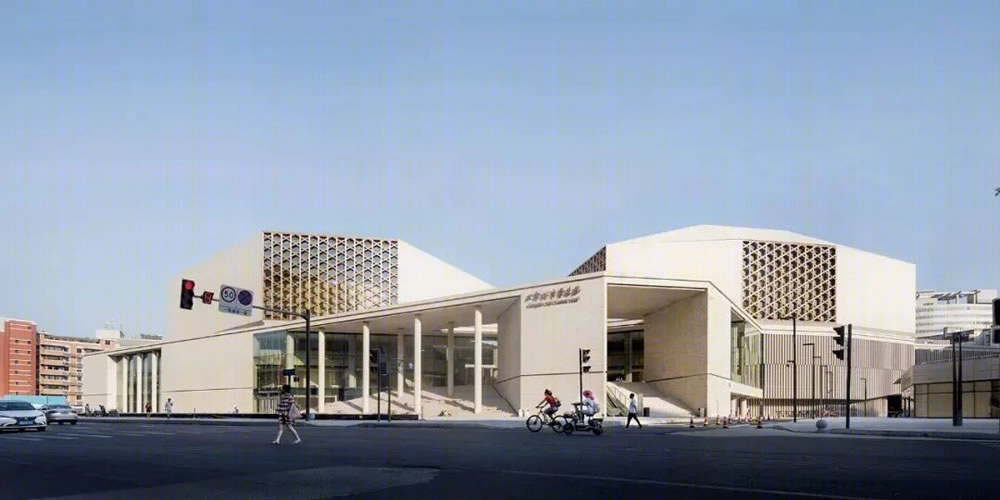

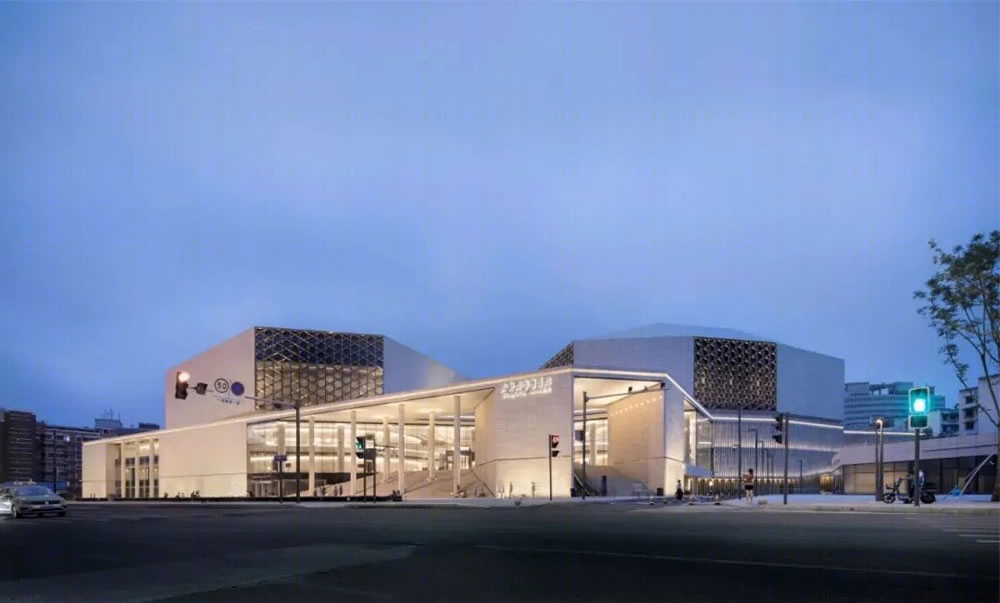

▲沿一环路实景

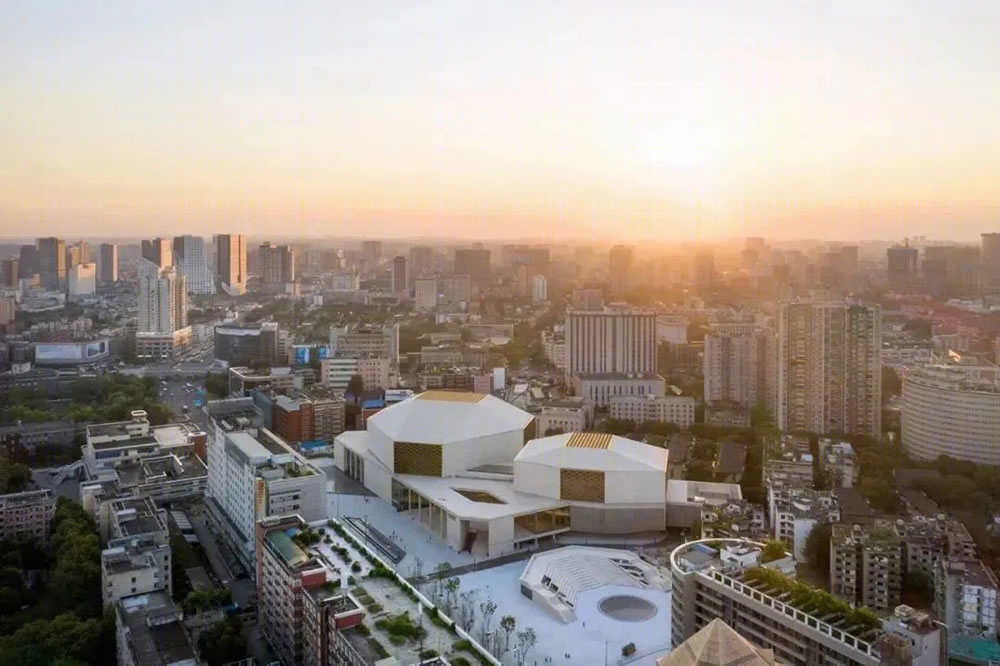

▲沿一环路鸟瞰实景

设计特点

DESIGN FEATURES

01[ 城市之心，活力之核，艺术之脉 ]

尊重城市本底

▽

项目所在区域为成都市核心城区，纵横交错的传统小尺度街巷与毗邻的锦江河道相呼应，形成了与城市主干道夹角为 45 度的特殊城市肌理。

面对繁杂的城市背景，狭小的用地面积，曲折的边界红线，庞大的建筑体量，本项目在建筑基本构架设计中，即引入了分别顺应城市主干道和空间本底的两套轴线体系，以切削岩石的设计手法将歌剧厅、音乐厅两个最具有标志性的空间与裙房组合成为高低错落、张弛有度、极具雕塑感的建筑体量，恰到好处地嵌入城市环境之中，体现出了兼顾新旧统一与对比的和谐感。

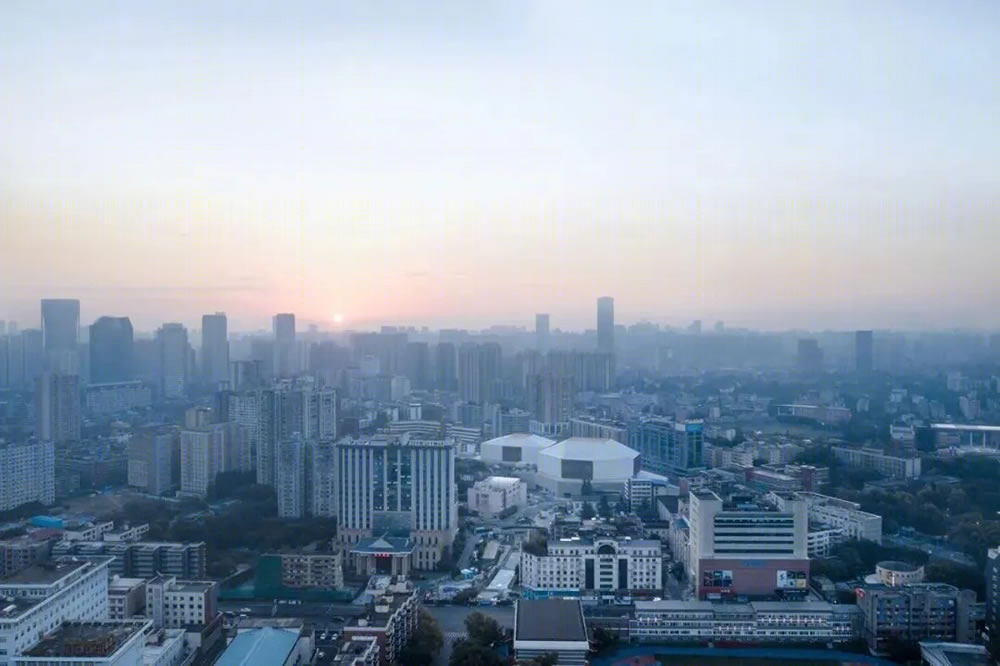

▲鸟瞰远景

渗透公众活动

▽

观演建筑，作为高雅艺术殿堂，对于普通民众来说总保持着一定的神秘感。本项目在设计中，希望通过加强建筑与城市的相互渗透，激发人们的好奇心，让更多的民众可以参与其中。

建筑南侧的开放性前区广场，化解了超长的裙房体量对城市街道的压迫感，也可以作为观众从喧嚣的城市街道进入静逸的艺术空间的一个心理缓冲地带。

位于建筑主入口的 4.5 米高大台阶和其上的开敞庭院，形成建筑特有的仪式空间，不但为市民提供了平时休闲的场所，也为其一窥建筑内景提供了可能。

东侧的露天音乐广场更突显出了项目的亲民气质，可动可静，亦俗亦雅的整体氛围，将建筑融入了人们的日常生活之中。

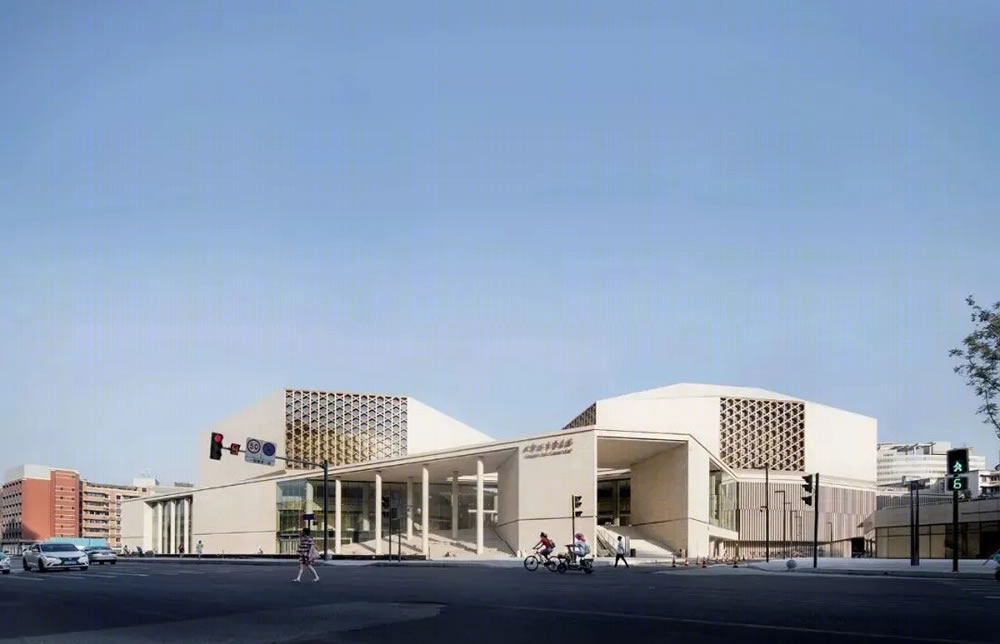

▲沿一环路实景

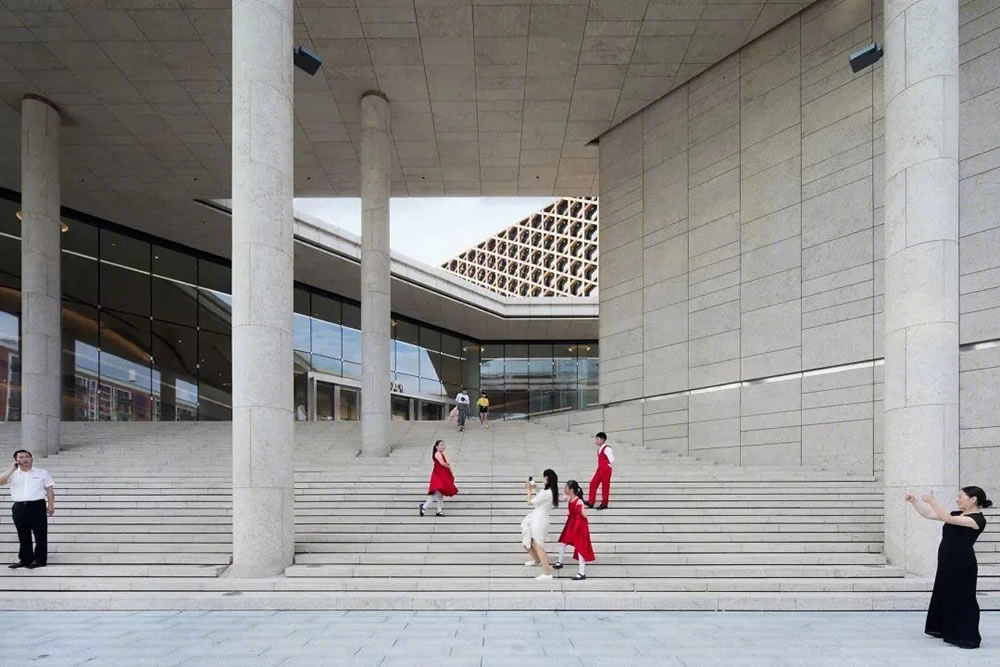

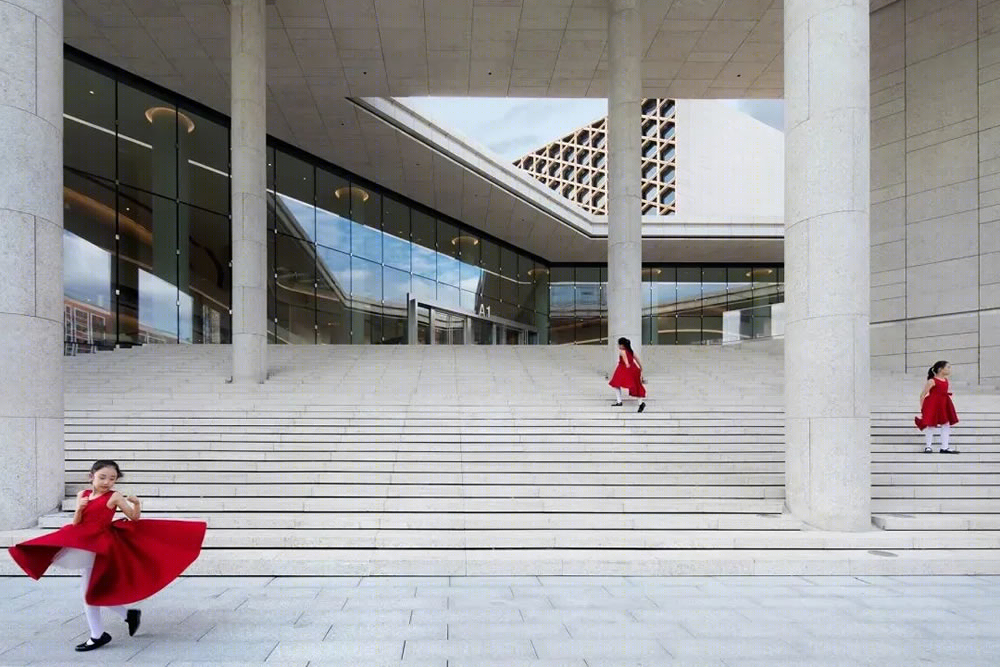

▲入口台阶的公众活动实景

传承城市文化

▽

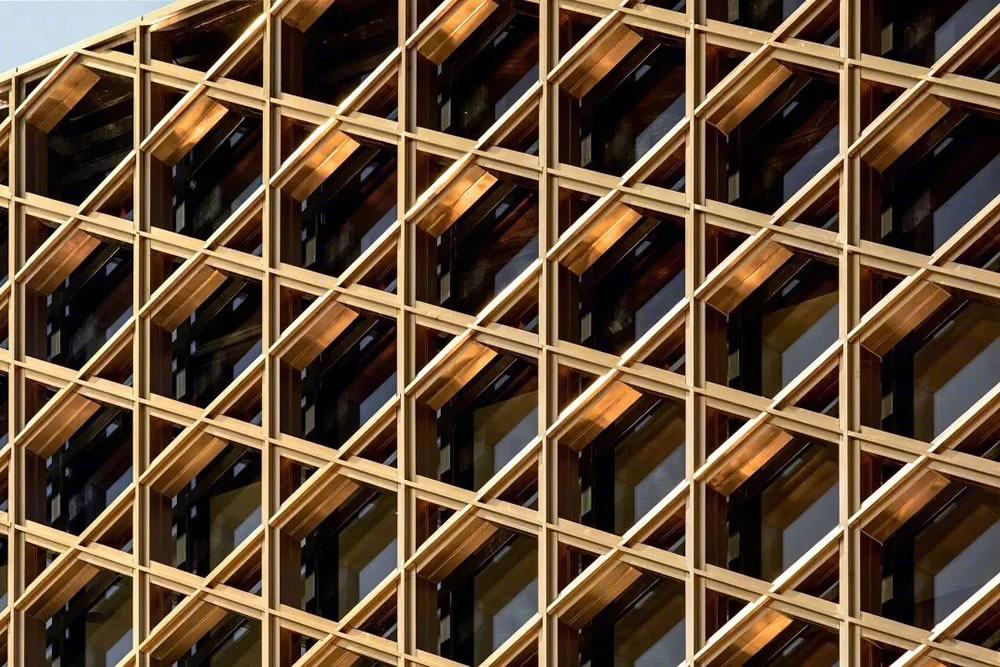

与城市肌理产生联系的同时，成都城市音乐厅也充分体现了其对“地域和艺术文化”的传承。在建筑风格的设定上，遵循“回归经典、返璞归真”的设计理念：以代表永恒的米色花岗岩石材为基调，致敬欧洲古典音乐艺术殿堂；以大面积的玻璃幕墙，展现当代的技术美学；提炼于地方传统竹编工艺的窗棂式金属格栅，在阳光下熠熠生辉，为建筑带来了随着一天中时间流淌而变化的灵动感。极简的立面材料，展现出经典与现代相融合的建筑艺术效果。

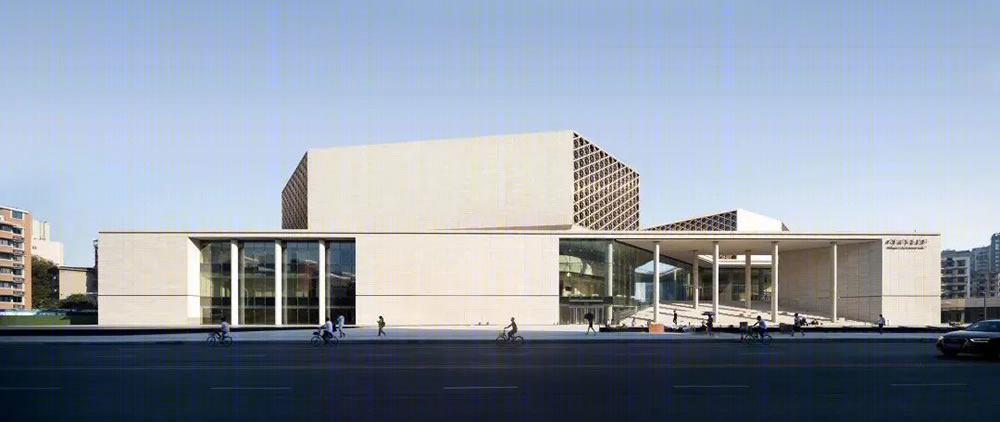

▲南侧立面实景

▲石材幕墙实景

02[ 以小容大，以简解繁 ]

▽

国内近年新建的大型综合观演建筑大多位于城市新区，项目用地面积较为充裕。而成都城市音乐厅的用地位于成都市一环路内，为传统老城区，这在很大程度上方便了未来观众的交通，也为所在城区围绕音乐主题开展的产业升级提供了极其便利的条件，但 2 万平米的用地面积，相对于拥有 4 个主要观演厅、3 个大型排练厅、建筑面积超过 10 万平米的观演建筑来说过于狭小，对建筑的平面布局、交通组织、消防设计等都带来了极大的挑战。

本项目的设计，充分利用了地下空间，将戏剧厅及小型室内音乐厅置于地下负一层，以位于二层的公共大厅为核心，分别辐射歌剧厅、音乐厅、戏剧厅和小型室内音乐厅，形成一个十字形的空间结构，辅以演员化妆、道具装卸、后勤、排练及培训、地下车库等功能区域。用简洁的空间构成逻辑，化解了在极小用地条件下，布置极为繁复功能的种种不利因素，实现了功能区域的合理划分，各类流线的有效组织。

▲设计生成过程

03[ 流光溢彩，声色和谐 ]

共享大厅

▽

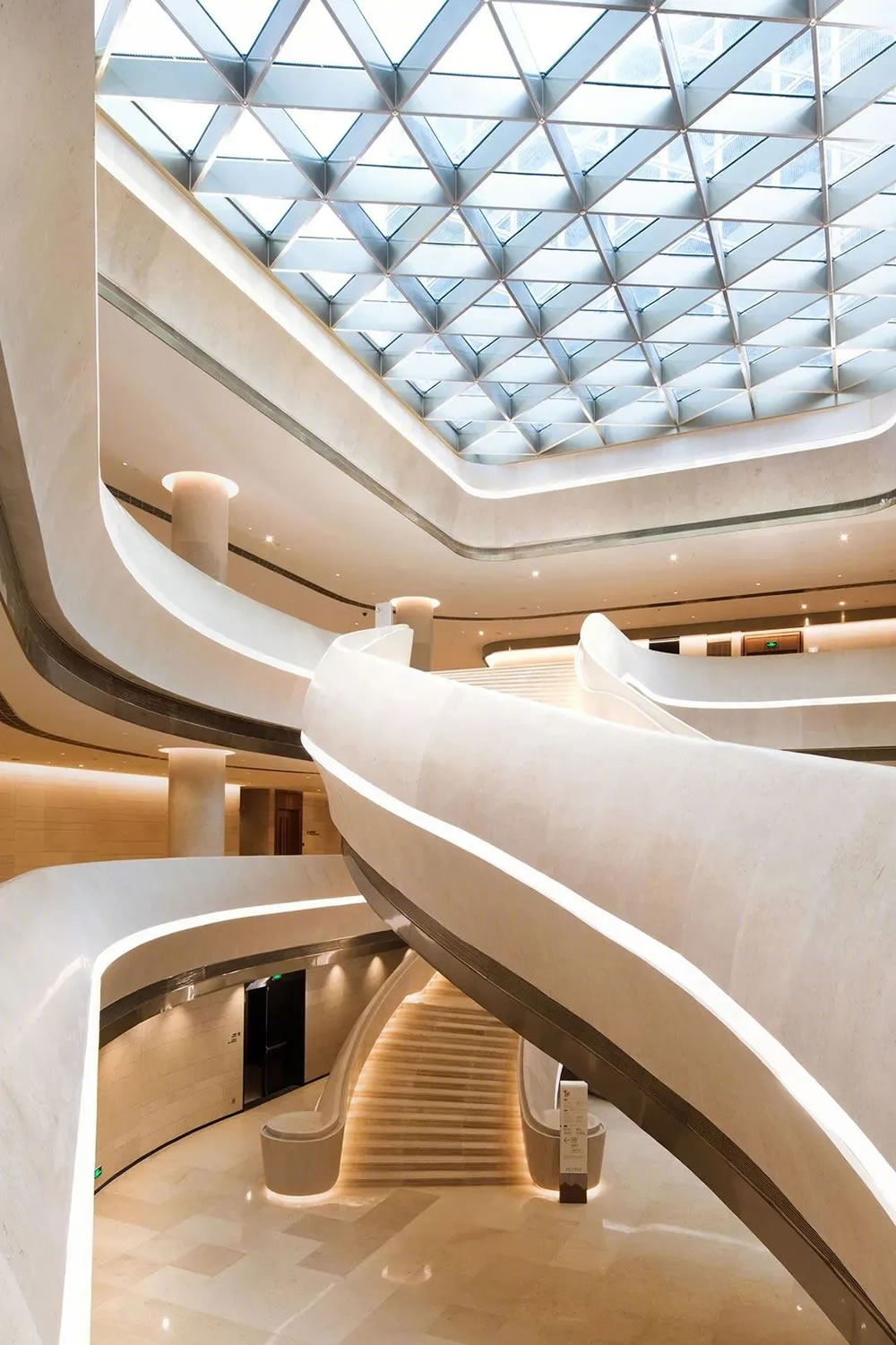

位于二层的主入口共享大厅，面积约 6000㎡。以流动的曲线空间，串联起了从负一层到四层的各个观众候场空间。室内墙面及地面材料采用了与建筑外立面相似的米色大理石，将建筑的整体色彩导入室内，外刚内柔，浑然一体。

位于顶部的 300㎡采光顶，将光线引入室内，明媚的阳光穿透各层庭院，洒满整个大厅。观众进入建筑，经由典雅的弧形楼梯漫步至各观演厅，丰富的空间层次，幻妙的光影变化，让人沉浸于静逸的室内环境之中，陶醉于雅致的艺术氛围之内。

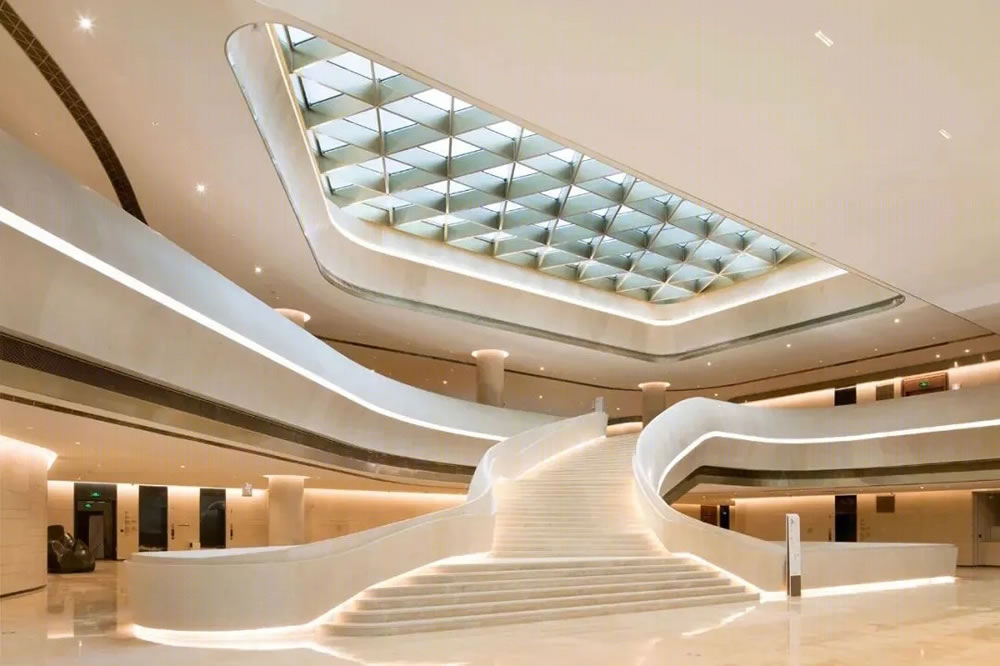

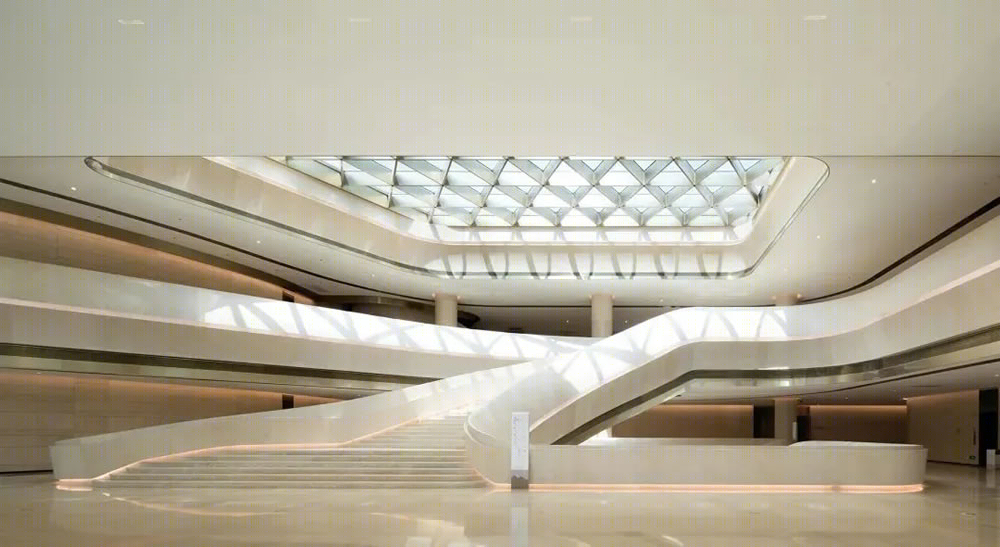

▲共享大厅实景

歌剧厅

▽

歌剧厅共 1600 座，可满足西方歌剧、中国歌剧、大型戏曲、芭蕾舞剧、音乐剧等各类剧目的表演需求。观众厅单座容积约 8m³，混响时间 1.6s±0.1s，主舞台设置 6 块升降台，台口宽 18 米、高 12 米，配备三道面光桥 ，一道声桥。观众厅采用了可满足全自然声演出的建筑声学设计，是目前国内声学、舞台机械及灯光音响设备配置最高的歌剧厅之一。

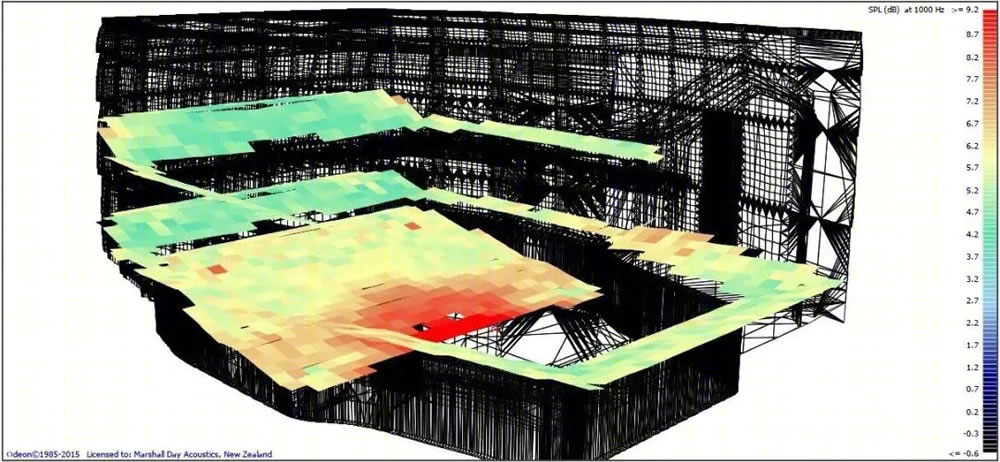

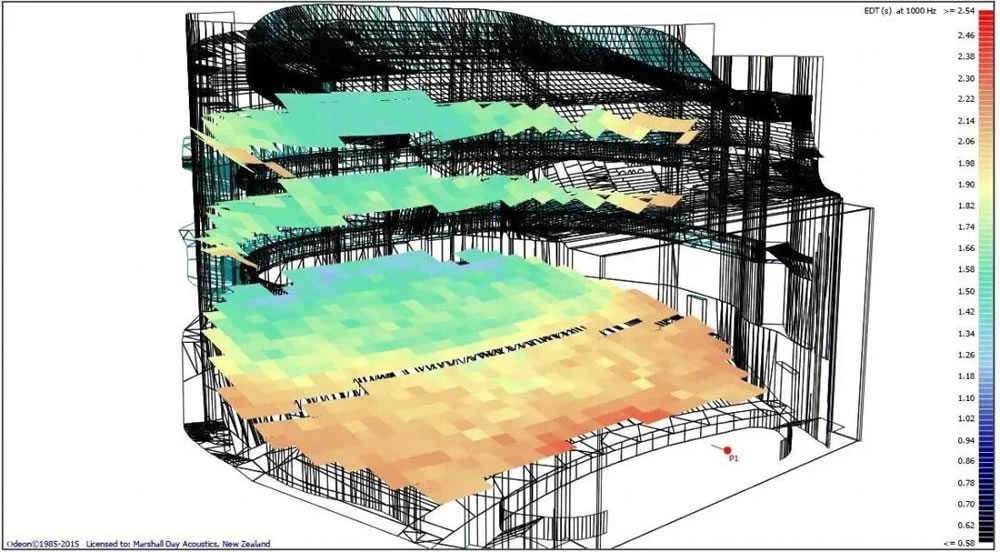

▲歌剧厅声场效果模拟

▲歌剧厅厅内视频

歌剧厅内部装饰基调以经典的红色为主，天花创新性地采用了大型可开合投影天幕，太阳神鸟图案与漫天星空灯相映成趣。歌剧的雍容华贵与中国红、欧洲的古典艺术与成都味在这里交相辉映。

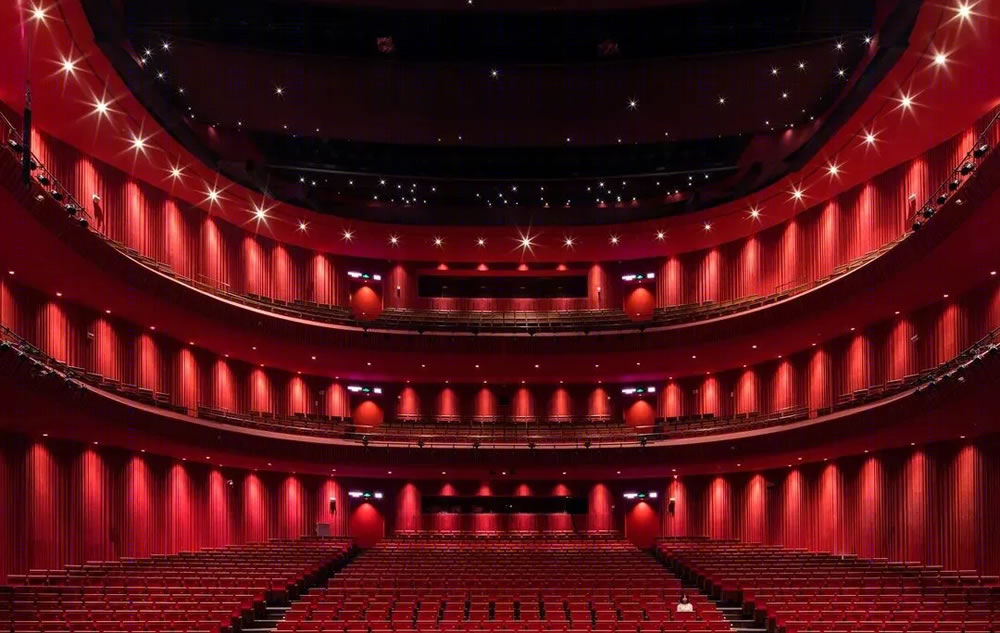

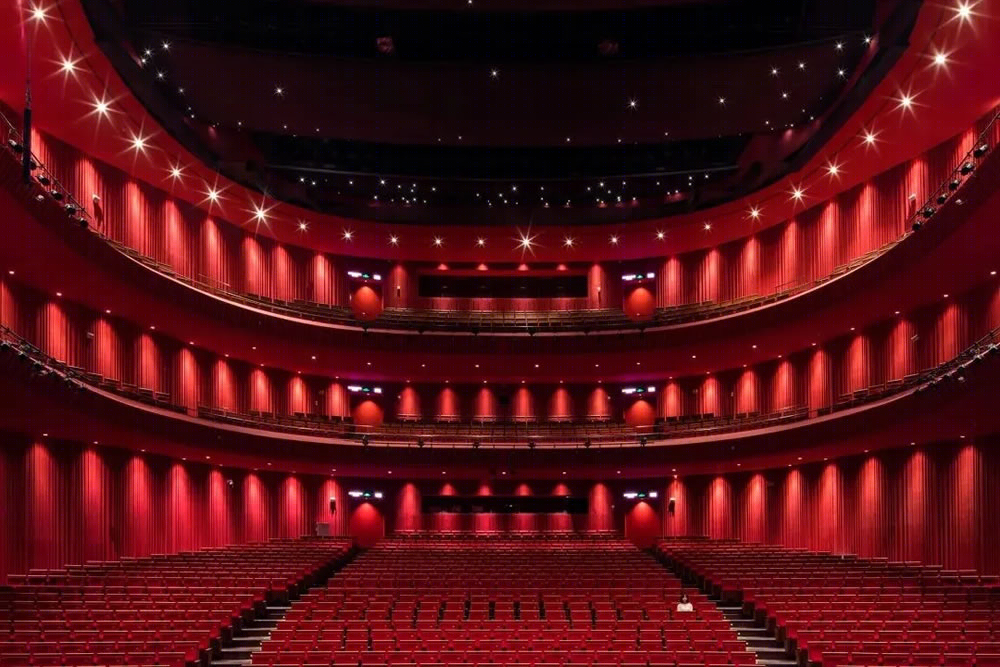

▲歌剧厅观众厅全景

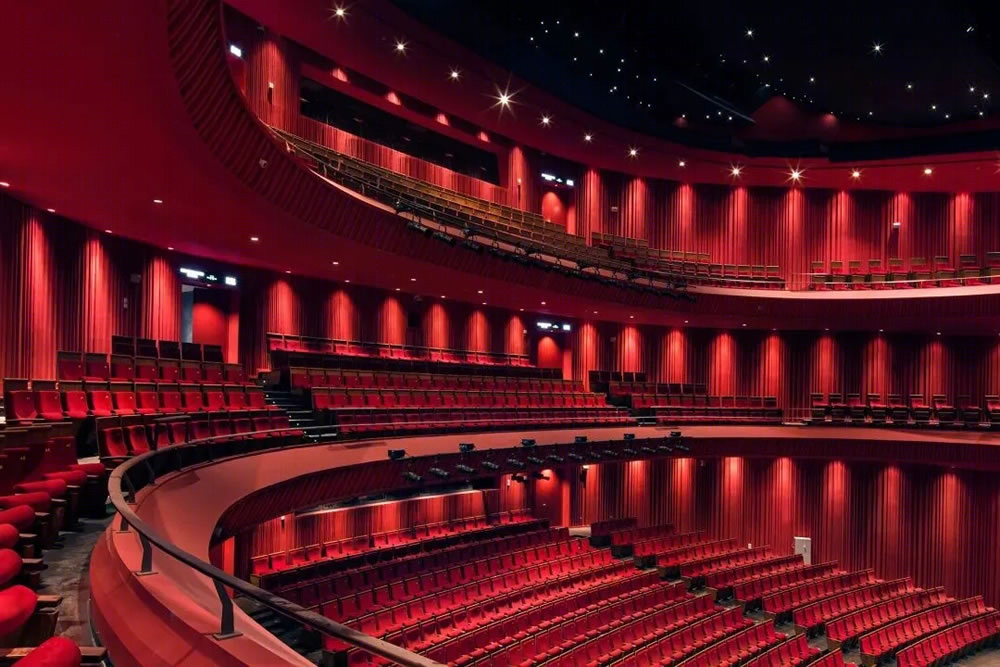

▲歌剧厅楼座实景

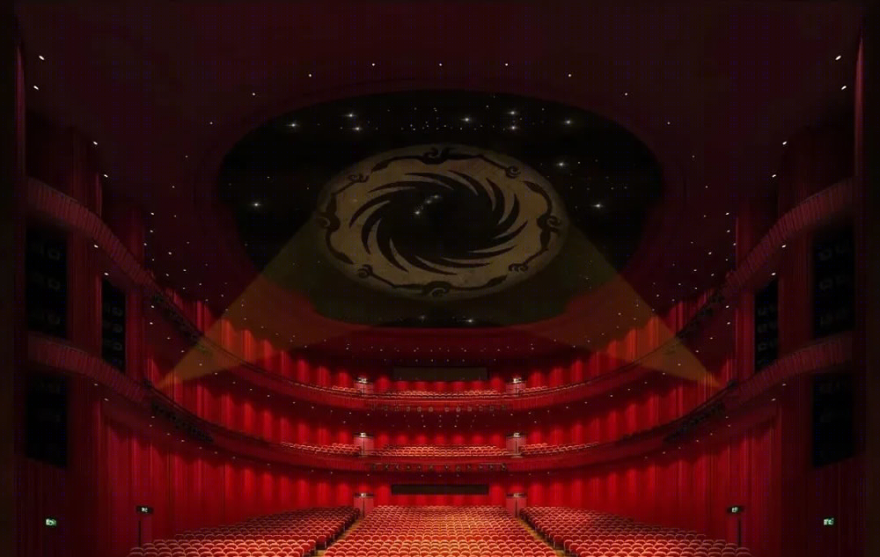

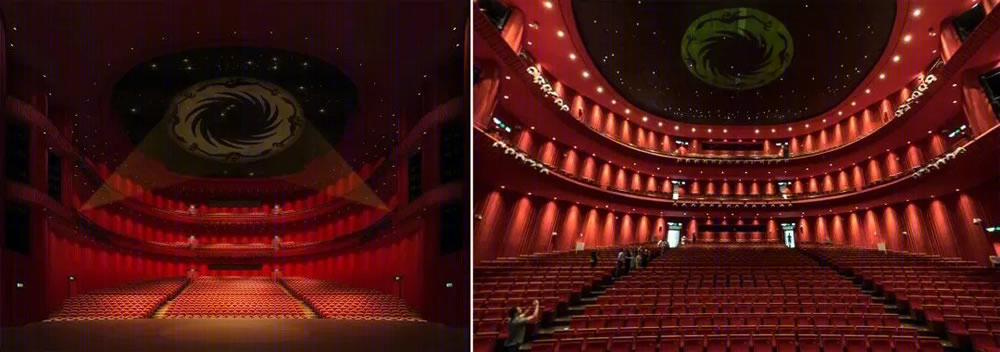

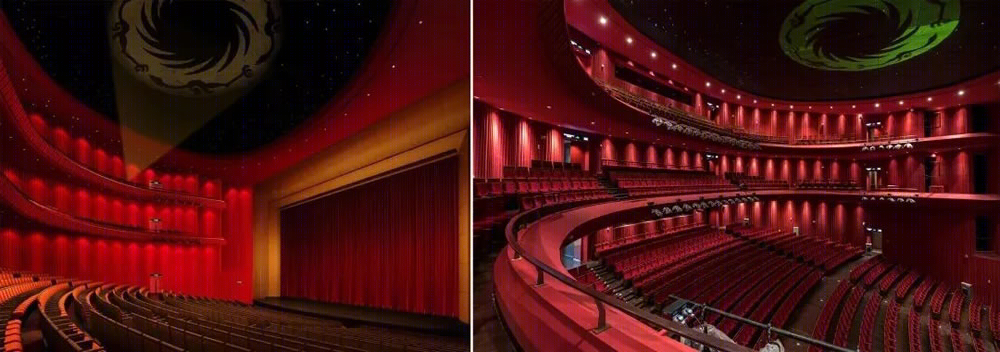

▲太阳神鸟图案投射天幕设计效果图（左）及建成实景（右）

音乐厅

▽

音乐厅共 1400 座，单座容积约 12m³，混响时间 1.8s±0.1s，台口宽 24 米，进深 14 米，为岛式舞台，能容纳四管乐团演出，配备 1 块钢琴升降台及 13 块升降演奏台满足钢琴及演奏乐团升降要求。音乐厅的表演类型主要有纯自然声交响乐、民乐等演出，引进并安装了成都市第一台大型管风琴，可以满足国内外各类演出需要。

▲音乐厅声场效果模拟

▲音乐厅厅内视屏

音乐厅厅内装饰基调为白色，主舞台上空的反声板“水晶芙蓉”为厅内的核心装饰元素，整体天花亦如冰晶一版剔透，在满足声学要求的同时，巧妙地融入了成都市市花“芙蓉”的文化元素，实现了视觉艺术与听觉艺术的完美统一。

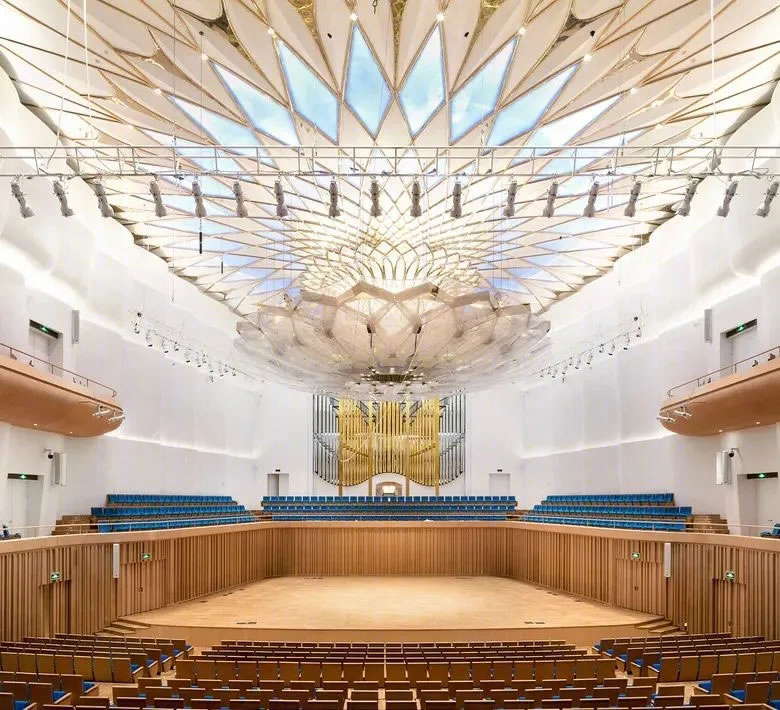

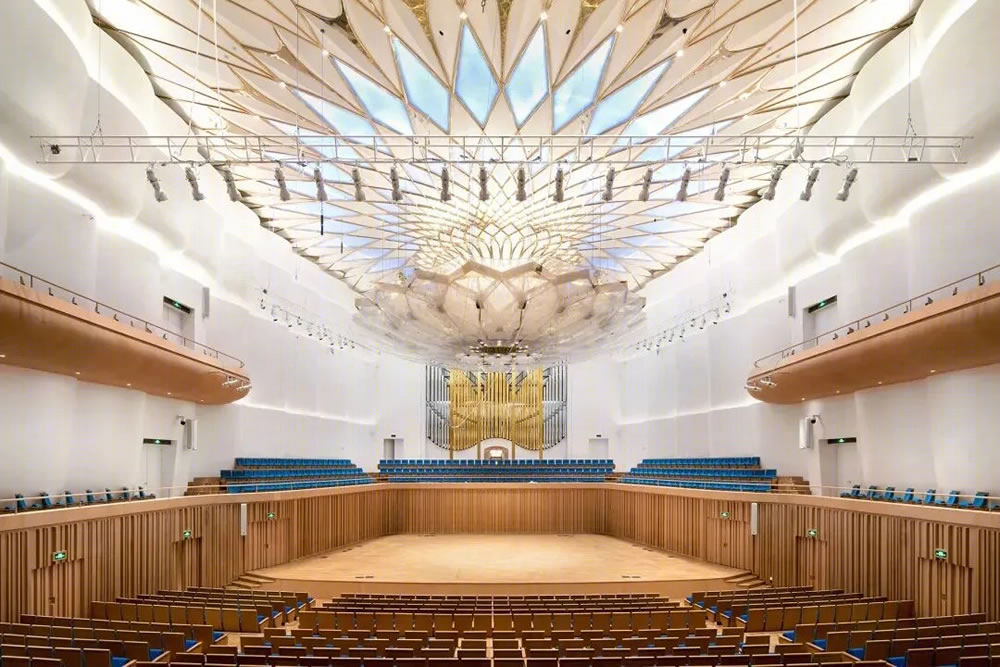

▲音乐厅舞台全景

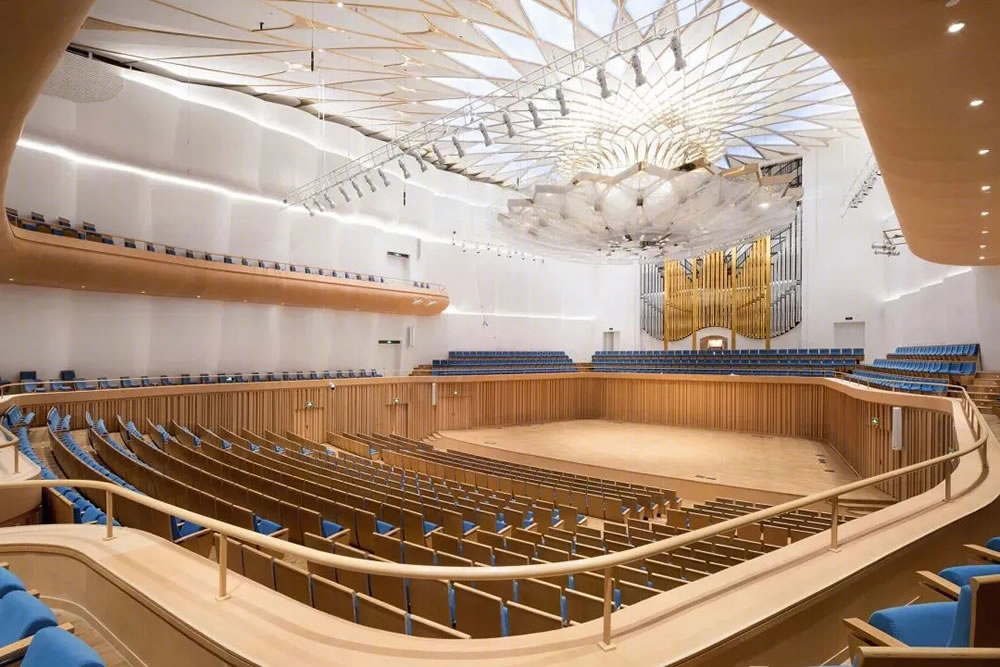

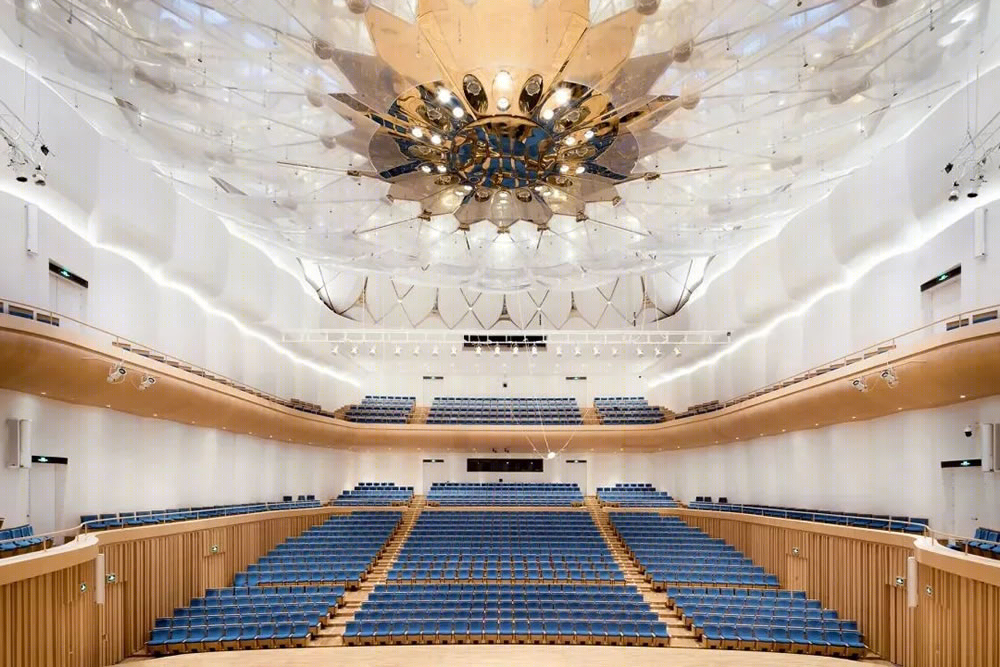

▲音乐厅观众席全景

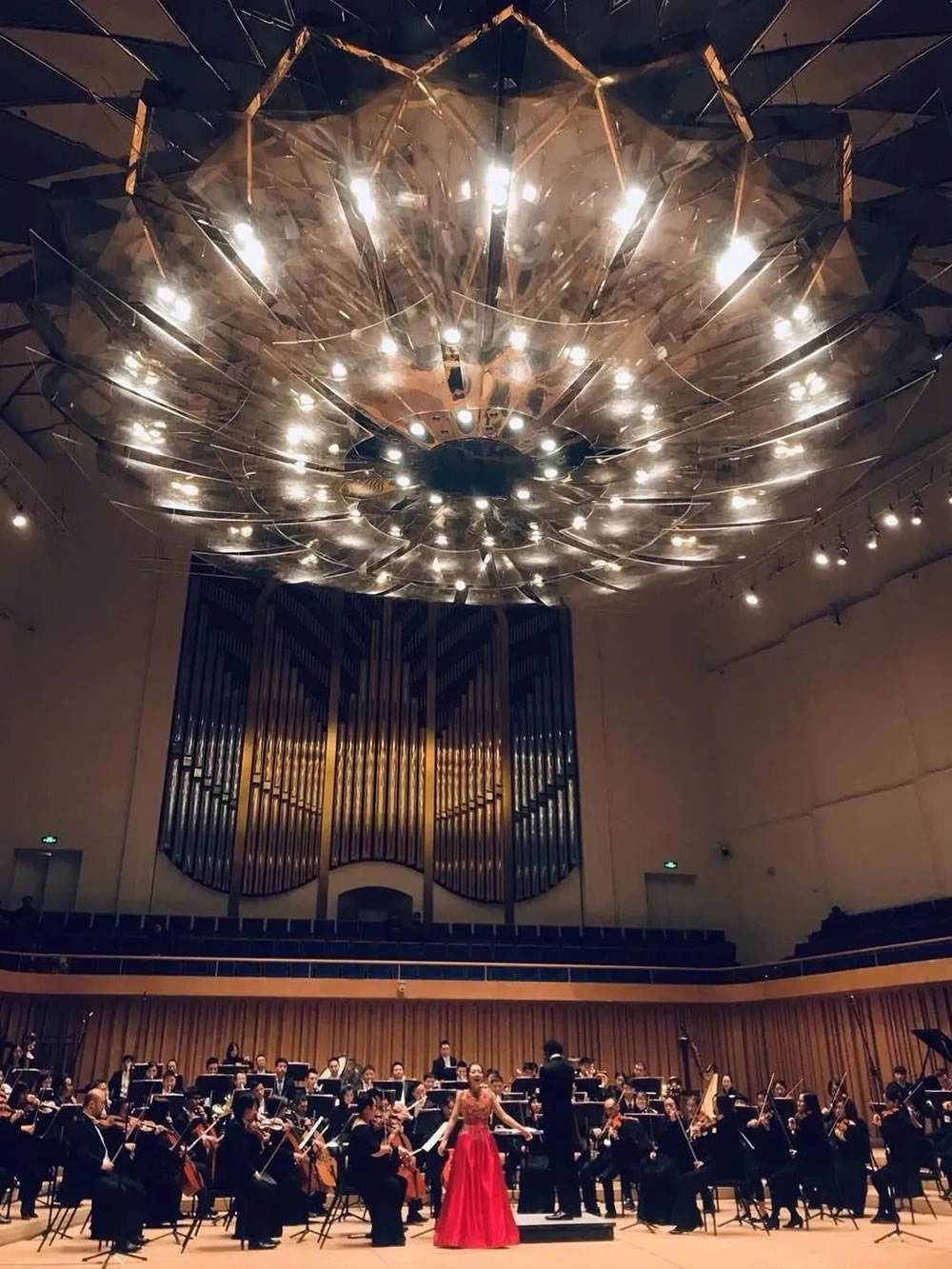

▲“水晶芙蓉”——舞台反声板

戏剧厅

▽

戏剧厅共 400 座，单座容积约 6m³，主舞台台口宽 12 米、高 8 米，配备 3 块单层升降台、两道面光桥及一道声桥，可满足戏剧、话剧、音乐剧的演出。厅内装饰基调以深咖啡色为主，墙面饰以织物暗纹，以含蓄的方式展现出成都悠久的文化积淀。

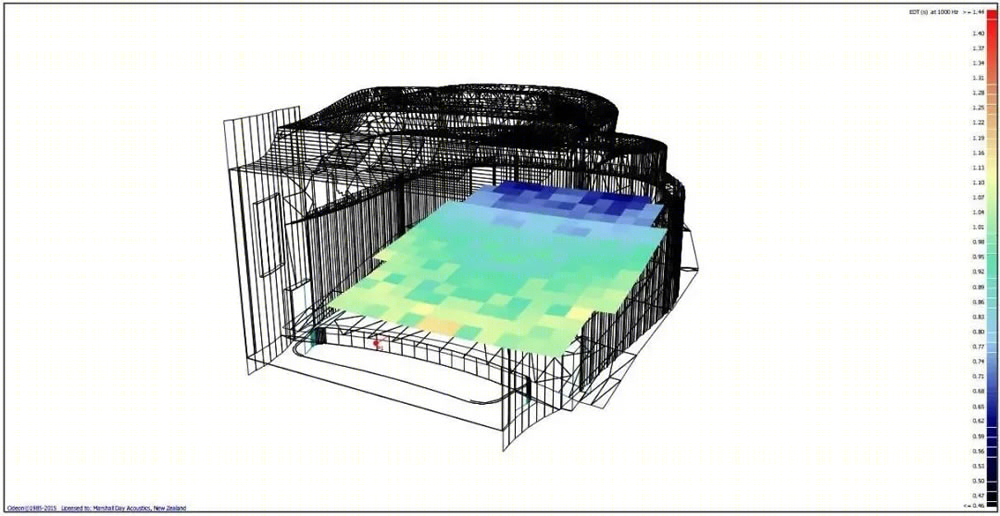

▲戏剧厅声场效果模拟

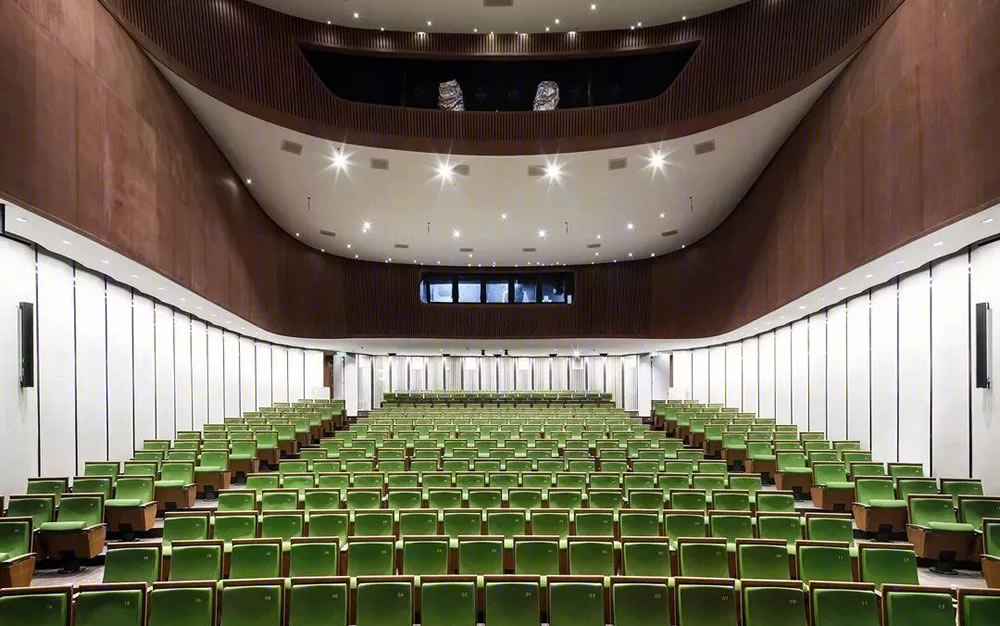

▲戏剧厅观众席全景

小型室内音乐厅

▽

小型室内音乐厅共 300 座，单座容积约 7m³，舞台宽 14.85 米、进深 7.45 米，舞台上方设置固定反声板，可满足自然声演出的室内乐音乐会、现场音乐表演、语言类节目。厅内装饰基调为暖木色，以现代、简洁的风格为装饰特点，展现出温暖、自然的现代感。

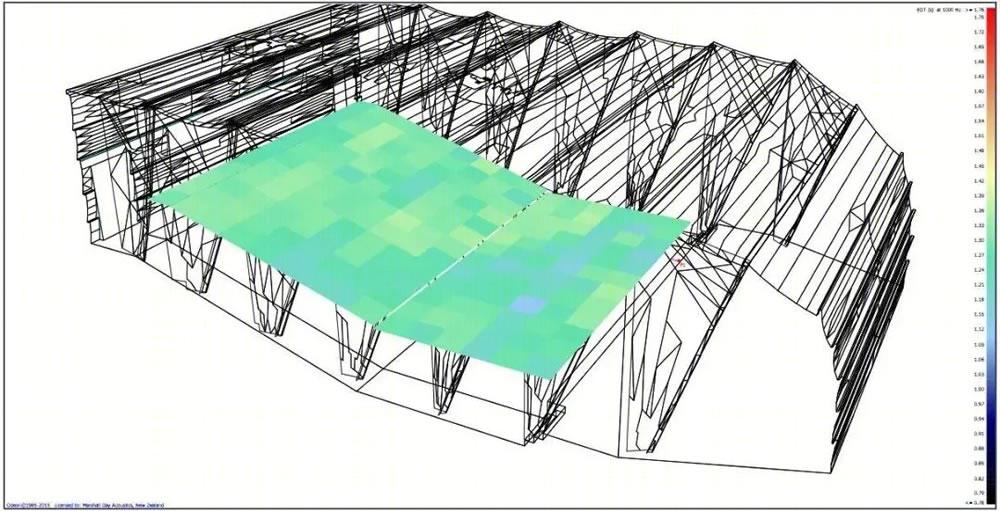

▲小型室内音乐厅声场效果模拟

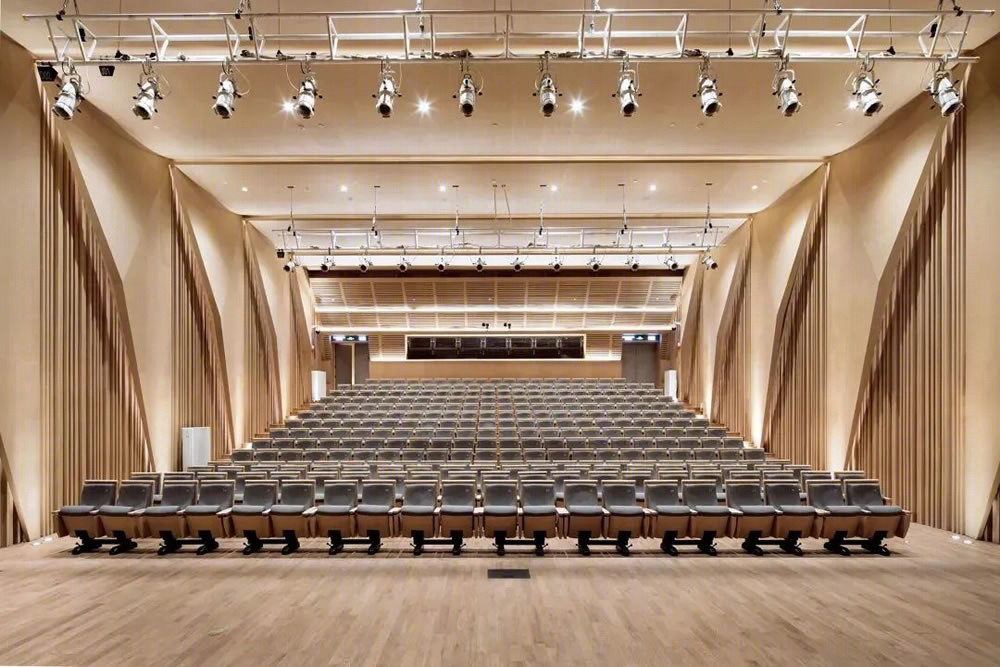

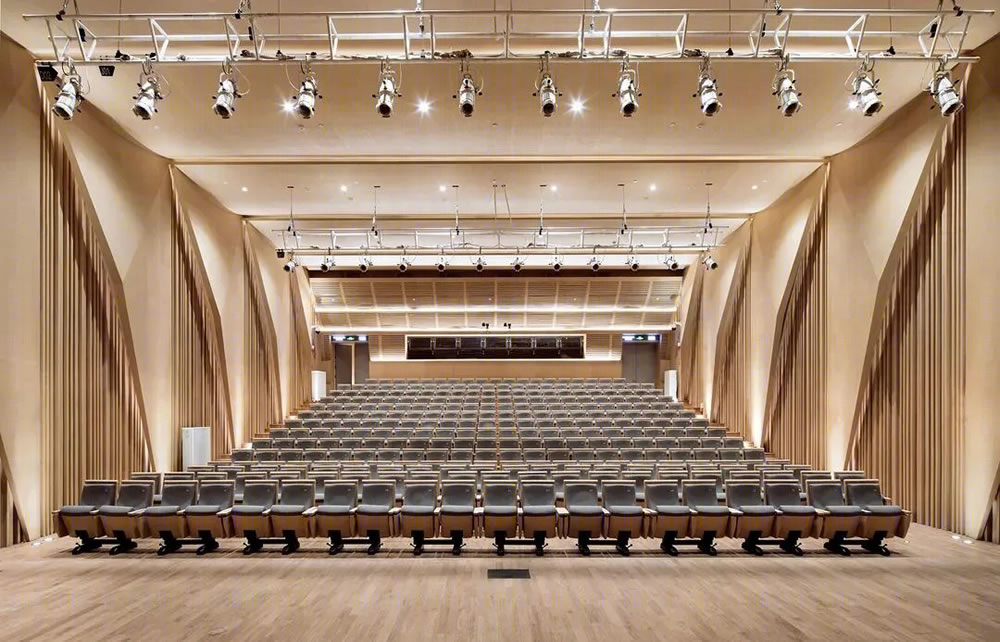

▲小型室内音乐厅全景

04[ 人性设计，开放共融 ]

包容的公共空间

▽

关于建筑公共性的探讨从设计之初就已经开始。我们认为，文化建筑不应是脱离于大众的高冷存在，它应以一种谦和开放的态度，让更多人能够触碰到，能与之产生联系，能融入其中容纳的时间与空间。同样，一座好的文化建筑，在体现其所处城市环境中的标志性地位之外，能够承载更多故事，从而引领这个城市的文化发展脉络，才是对其历史使命的更完整注解。

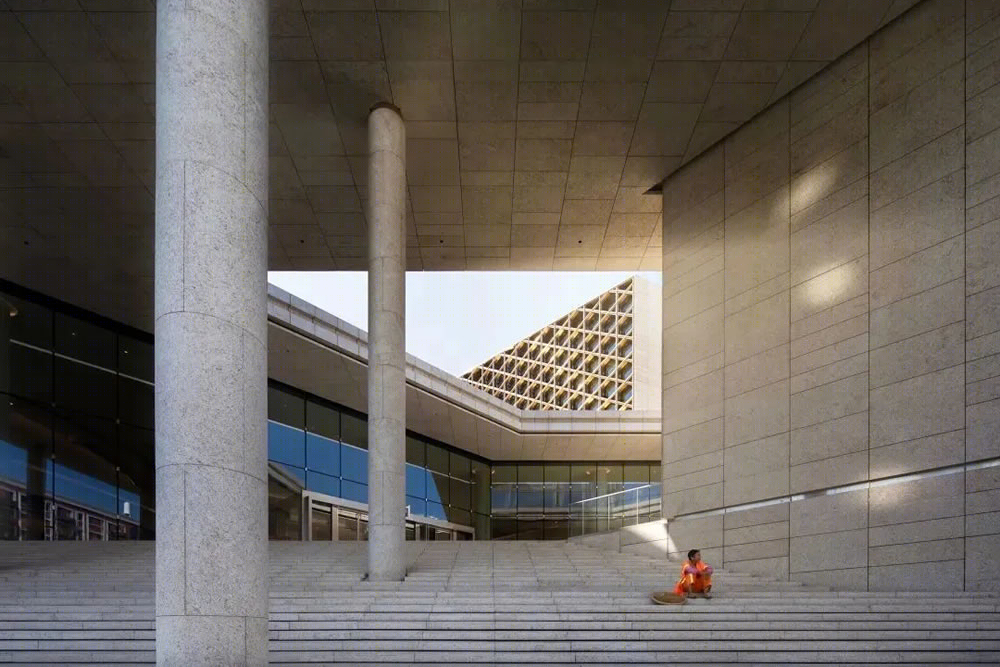

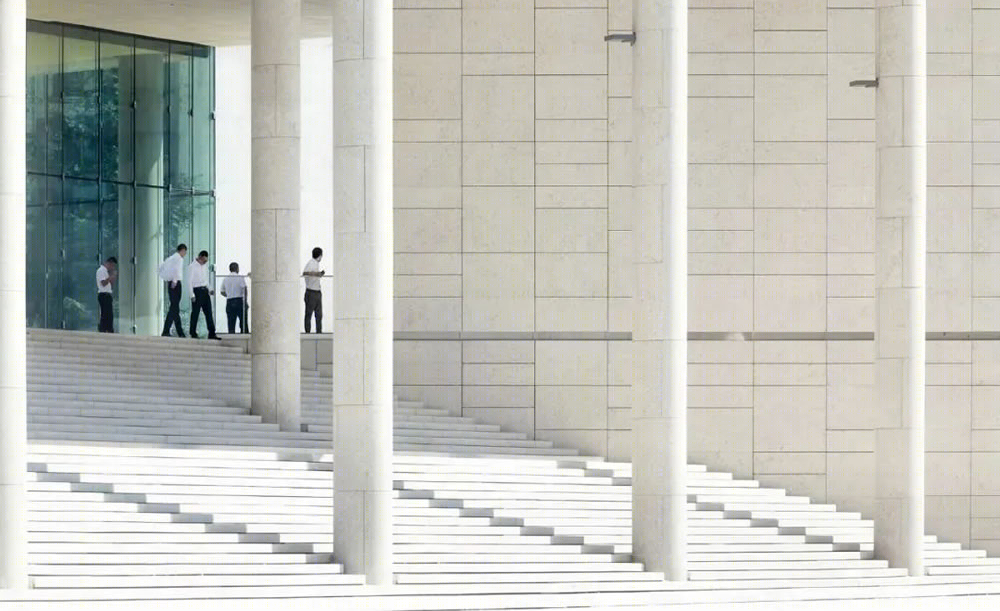

▲入口台阶实景

以人为本的设计

▽

在建筑自身的公共空间处理上，设计亦追崇人性化的思考方式。入口平台带来的开放，落地玻璃带来的安静，采光天窗带来的光影，屋顶花园带来的清新……只有从人的角度出发，将人的行为模式贯穿于设计的始终，才真正诠释了一座真正为人而设计的建筑。

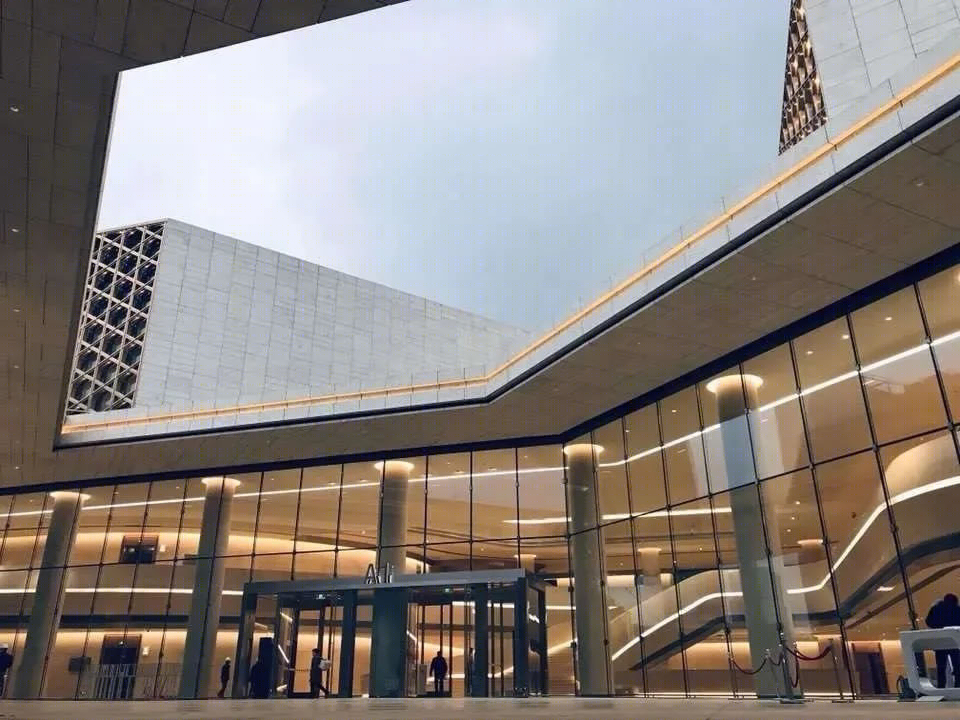

▲入口平台实景

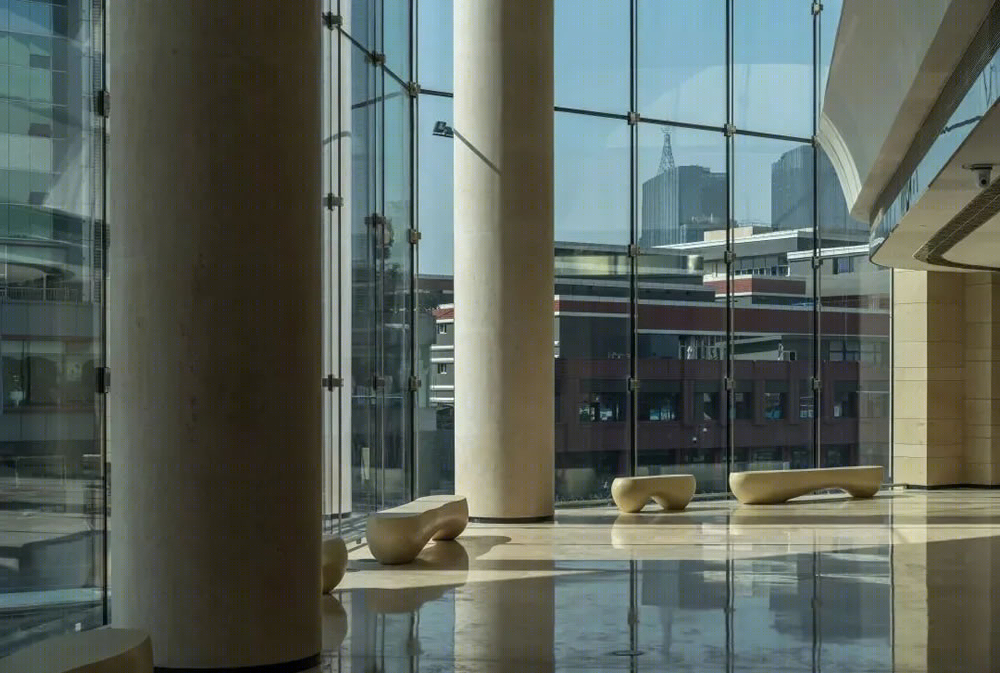

▲落地玻璃实景

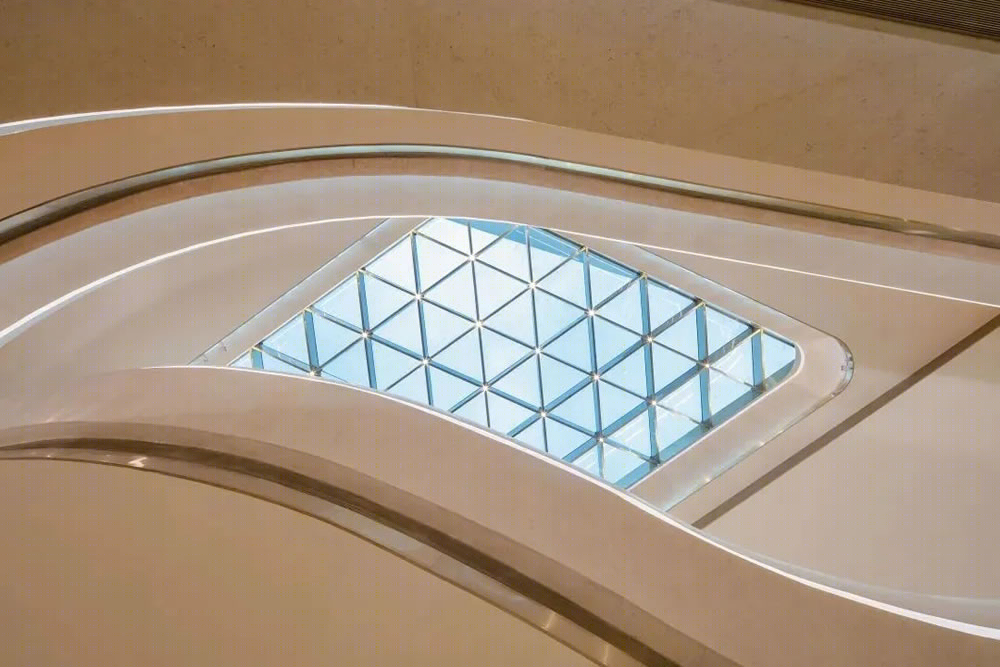

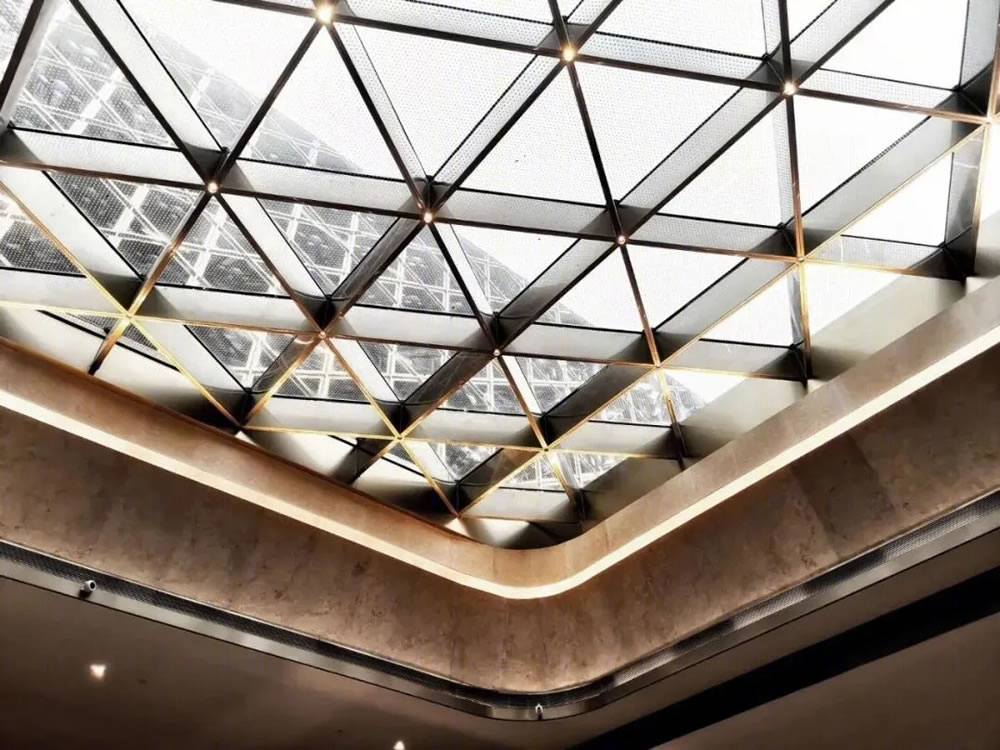

▲采光天窗实景

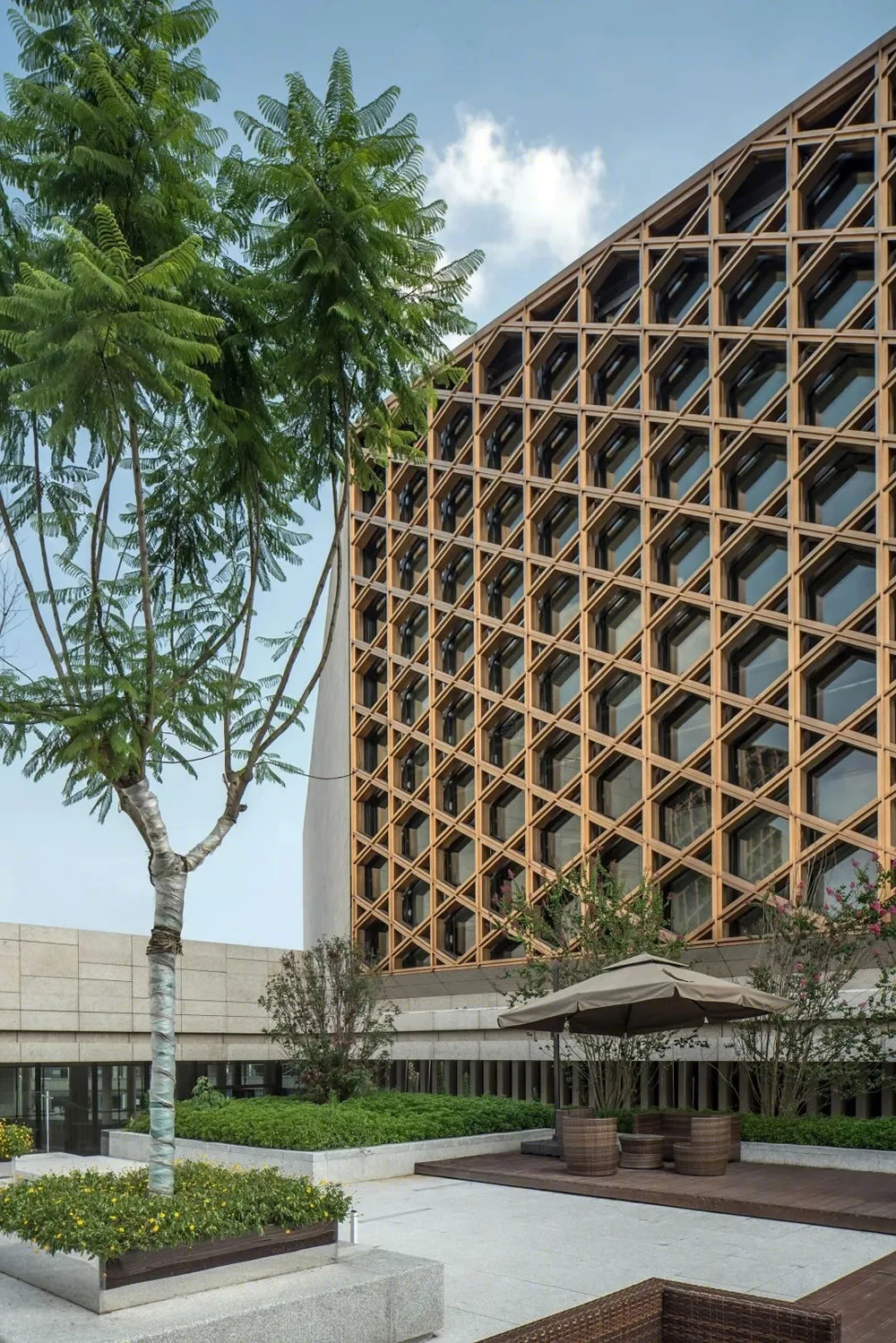

▲屋顶花园实景

05[ 专业协同、精准把控 ]

建筑师负责的项目管理制度

▽

大型观演类建筑是一个体系庞杂的系统，涉及土建、机电、幕墙、景观、光彩照明、建筑声学、精装修、舞台机械、舞台灯光、音视频等十数个专业设计，建筑师必须对各专业进行统筹规划及管理，方能实现项目设计工作的有序推进。成都城市音乐厅以设计总负责人进行总控，建筑专业设计人员准确对应各配合专业，通过搭建 BIM 设计平台，对项目从设计到施工的全专业、全过程进行精细化管理，最终实现了项目“设计——施工”的高完成度目标。

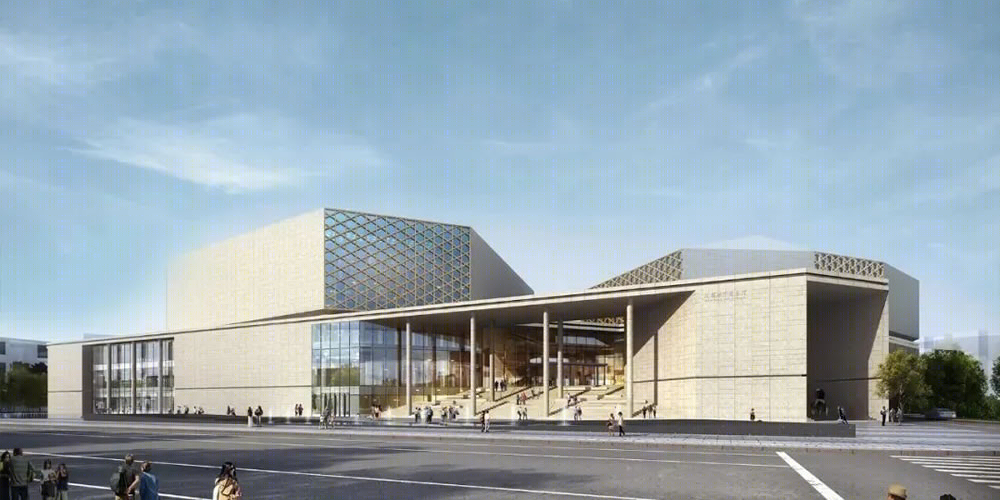

▲沿街设计效果图

▲沿街透视建成实景

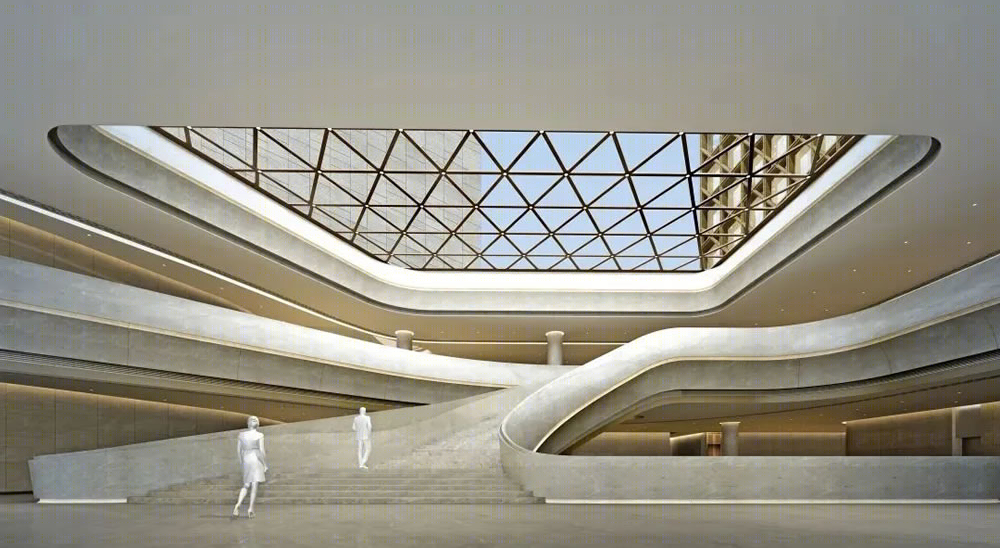

▲共享大厅设计效果图

▲共享大厅建成实景

▲歌剧厅设计效果图

▲歌剧厅建成实景

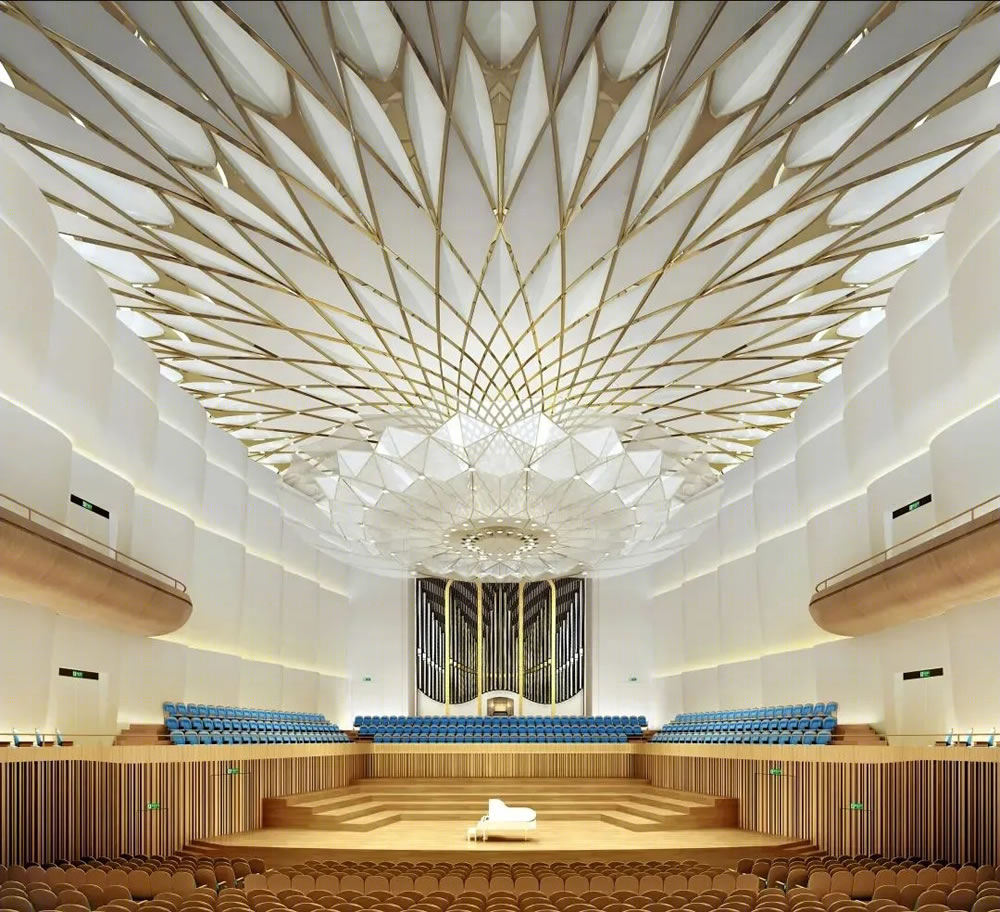

▲音乐厅设计效果图

▲音乐厅建成实景

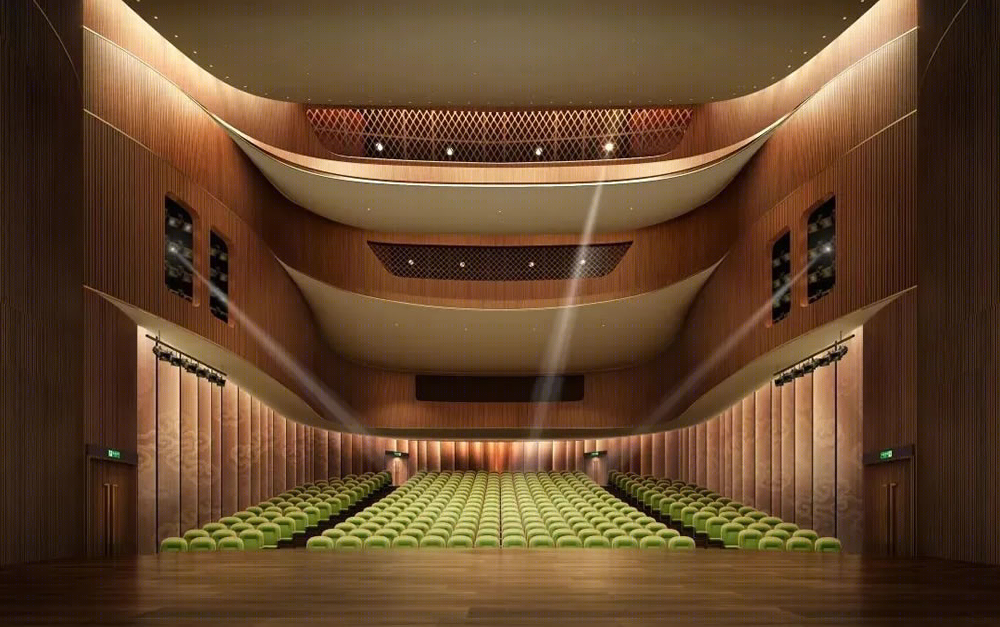

▲戏剧厅设计效果图

▲戏剧厅建成实景

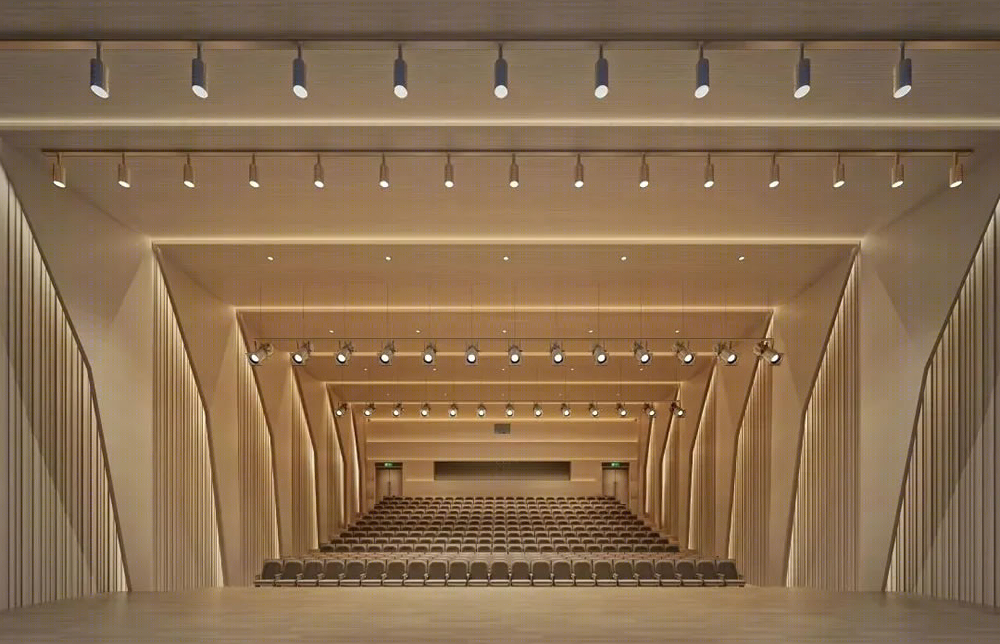

▲小型室内音乐厅设计效果图

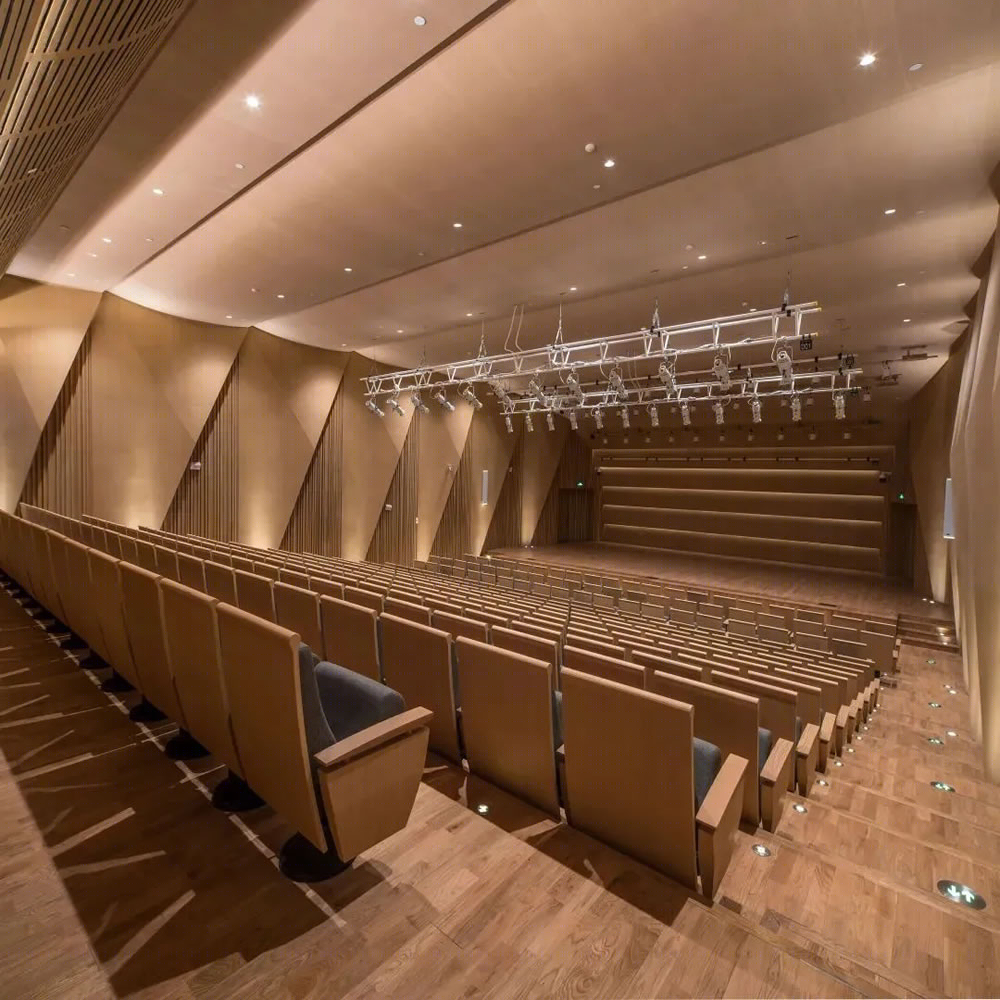

▲小型室内音乐厅建成实景

声学效果的精确呈现

▽

基于建筑师负责制的管理模式，成都城市音乐厅的声学设计得到了精确把控。声学效果是观演类建筑最重要的诉求，如何将声学效果与室内精装完美结合，是项目的一大设计难点。由声学设计顾问提出声学设计概念，与建筑师和室内深化设计团队密切配合，反复建模进行声场效果和视觉感受的数字化模型对比，最终实现了各观演厅“看”与“听”的完美融合，获得了音乐艺术家和观众的一致好评。

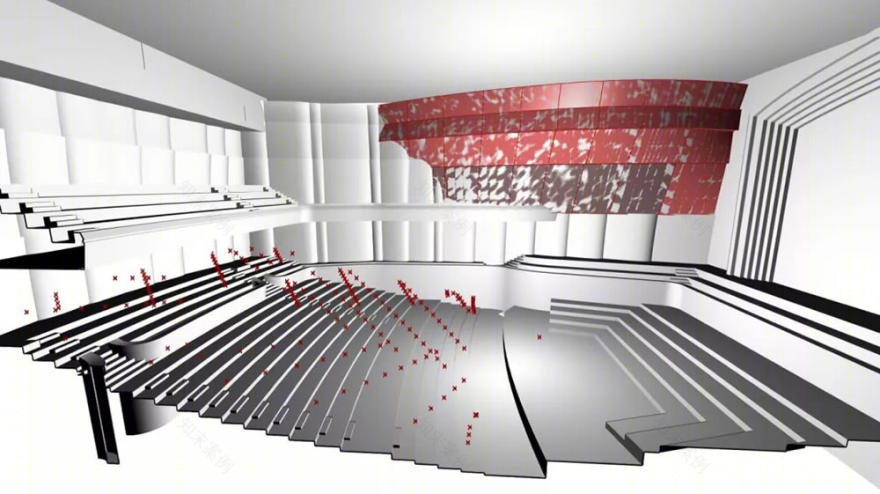

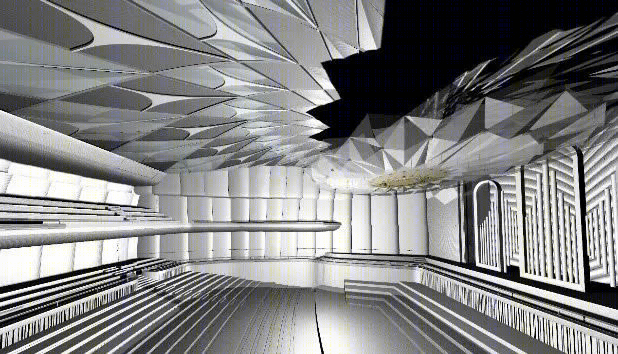

▲音乐厅声学分析模型

▲音乐厅室内精装模型

▲音乐厅建成实景

非传统设计的探索

——剧场栅顶“一体化平台”设计

▽

成都城市音乐厅项目团队通过对传统设计方式进行剖析，结合对已建成同类项目的调研，在充分听取建设及运营方意见的基础上，提出了将观众区栅顶进行综合设计，建立“一体化平台”的思路，将栅顶的整体起伏变化与吊顶天花造型及台口、中央声桥、面光桥的设置相结合，利用钢结构在空间体系中较大的可塑性，使得栅顶底面与吊顶天花贴合。歌剧厅栅顶“一体化平台”的设计及施工实践，为降低剧场建筑的工程造价、缩短工期、提高施工及设备安装、运行、维护的安全性能，进行了成功探索。为未来剧场建设提供了标准化示范，也为剧场走向模块化、集成化、智能化奠定了基础。

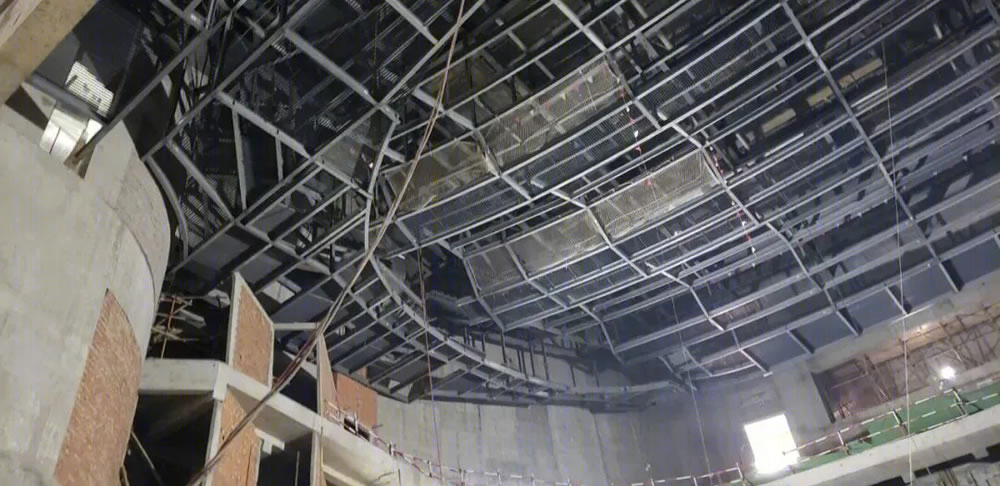

▲歌剧厅栅顶施工过程

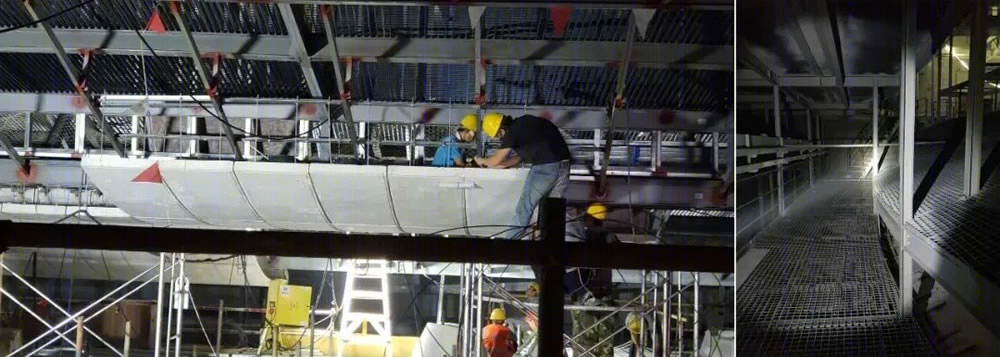

▲歌剧厅 GRG 吊顶及栅顶（左）马道（右）施工过程

技术图纸

DRAWINGS

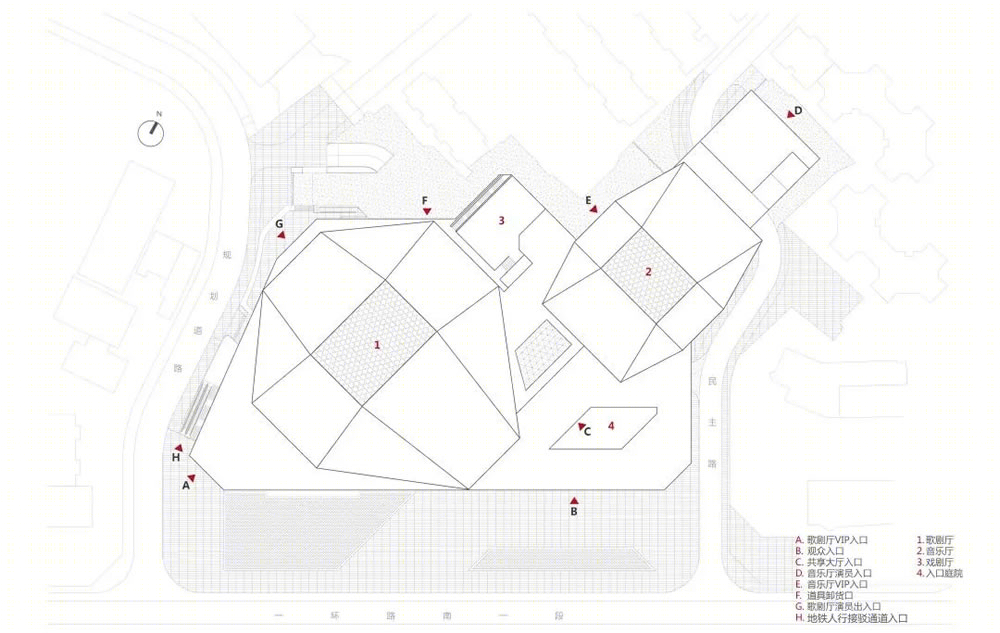

▲总平面图

▲地下二层平面图

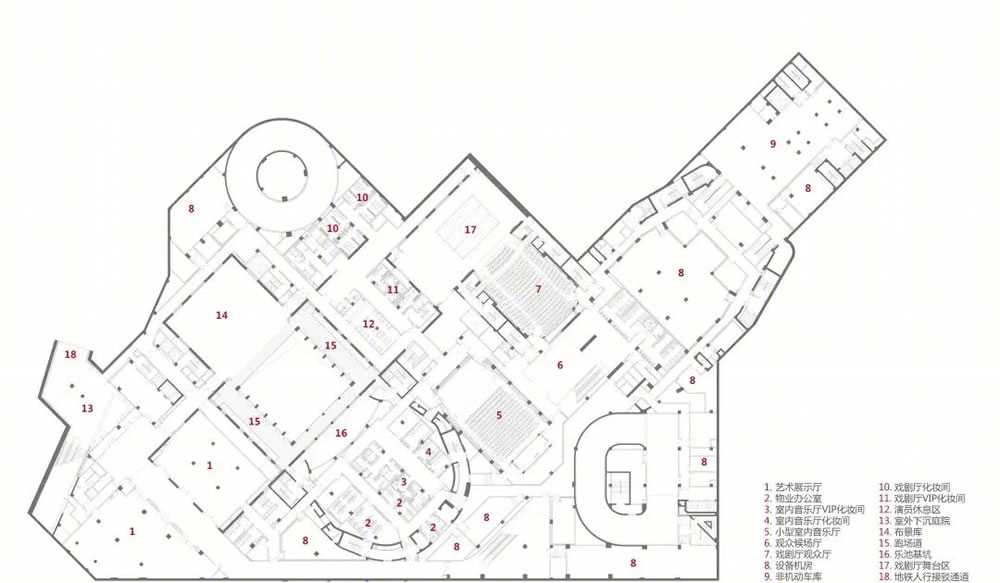

▲地下一层平面图

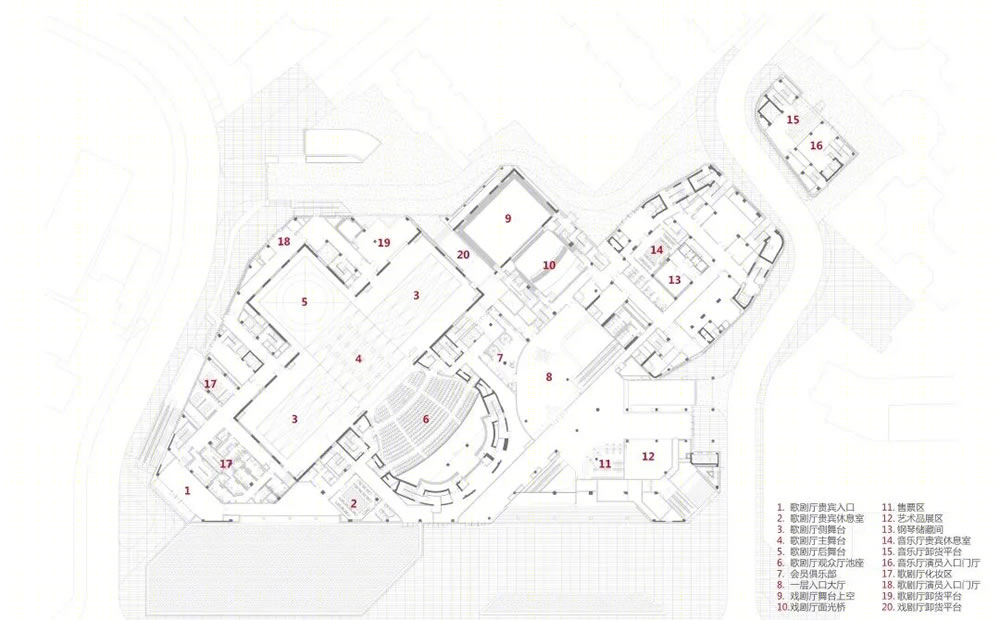

▲一层平面图

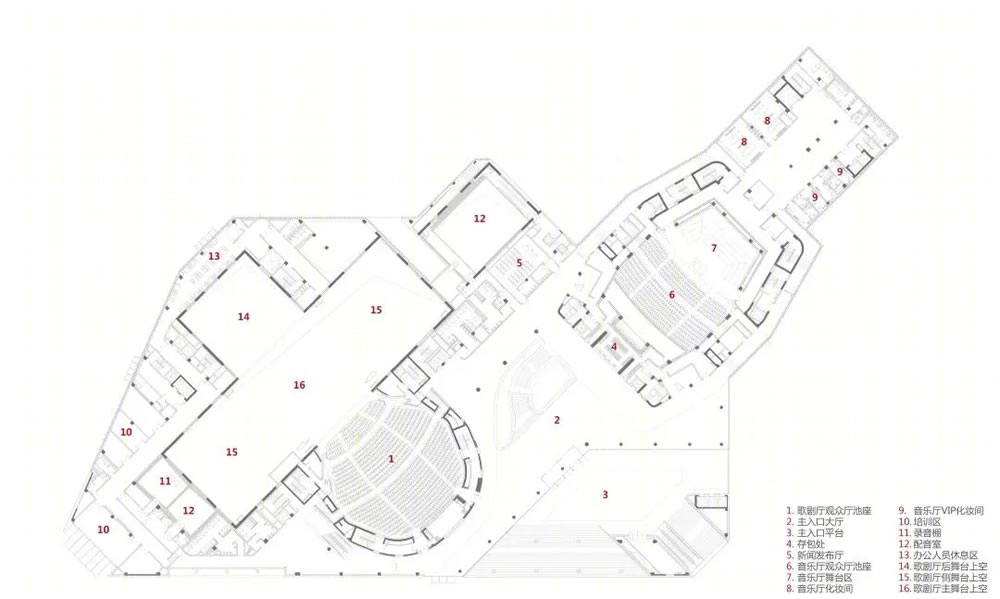

▲二层平面图

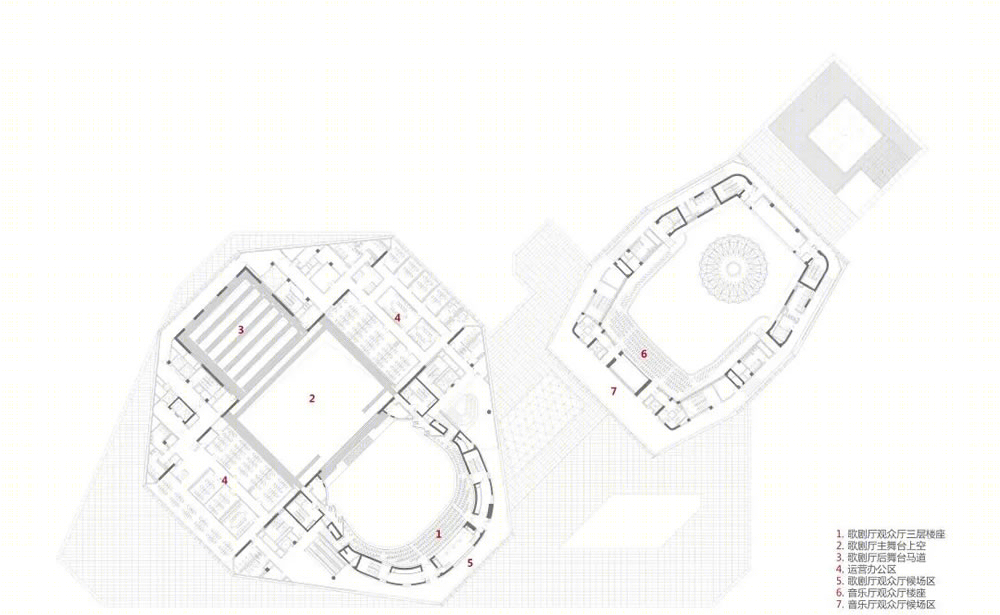

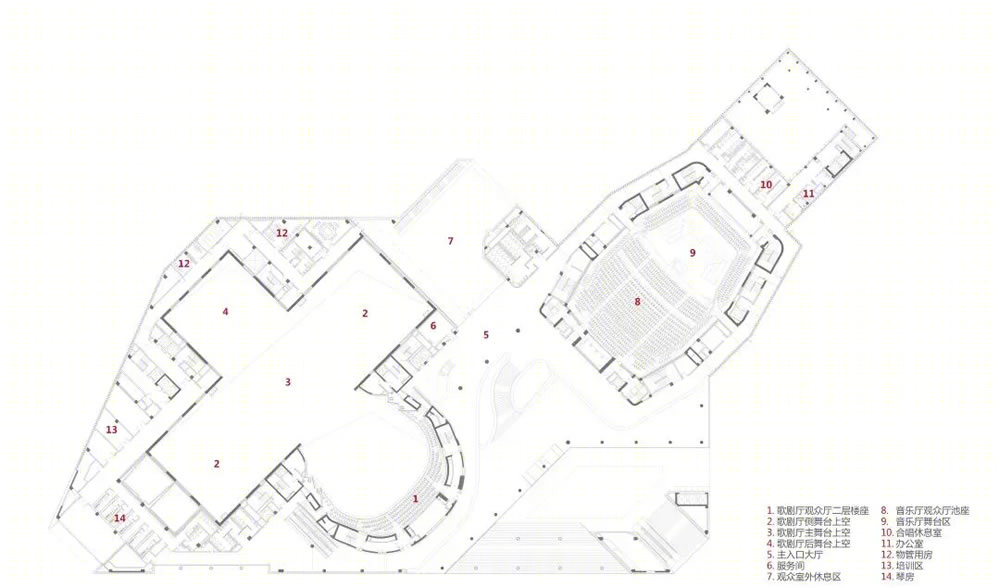

▲三层平面图

▲四层平面图

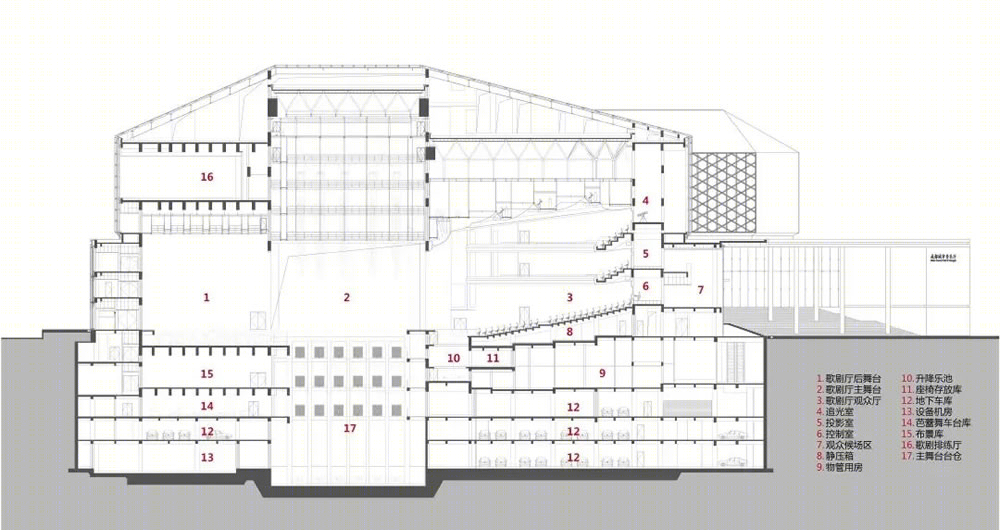

▲歌剧厅剖面图

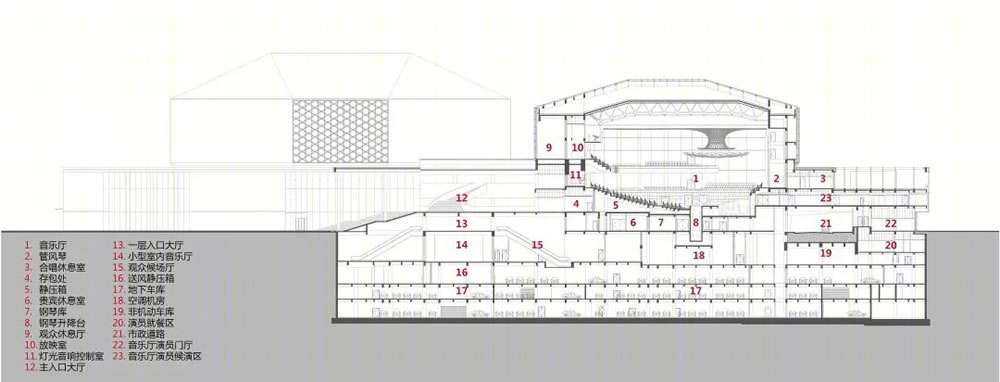

▲音乐厅剖面图

项目名称 |成都城市音乐厅

项目地点 |四川省成都市

建筑面积 |102619 平方米

方案完成时间 |2018.12

所获奖项 |2020 年度四川省优秀工程勘察设计成果建筑工程设计一等奖

2020 年度中国建筑优秀勘察设计奖优秀（公共）建筑设计一等奖

2020 年度中国建筑西南设计研究院有限公司优秀建筑工程设计一等奖

概念方案设计|GMP&中国建筑设计研究院有限公司

实施方案设计与设计总包|中国建筑西南设计研究院有限公司

中建西南院主要设计人员 |刘艺、王永炜、佘念、廖理安、蒋海波、熊小军、刘卫、罗建成、唐伟、史晓婷、张新明、赵广坡、陈渊、施博文、张静
