华云电力物联网产业研发制造总部项目幕墙设计

由 UAD 设计院环境艺术分院幕墙二所参与的华云电力物联网产业研发制造总部项目幕墙设计，经过考察和技术比选，在多家设计单位评选中脱颖而出，一举中标！该项目由十一栋建筑串联组成，通过立面材质的选择与精细化设计，构造出山、水、云间的立面写意形态。作为华云集团未来发展的重要产业平台载体，目标是打造多产业环节综合协调的综合型园区，融工作、生活、生态休闲于一体的生态活力标杆型企业总部。

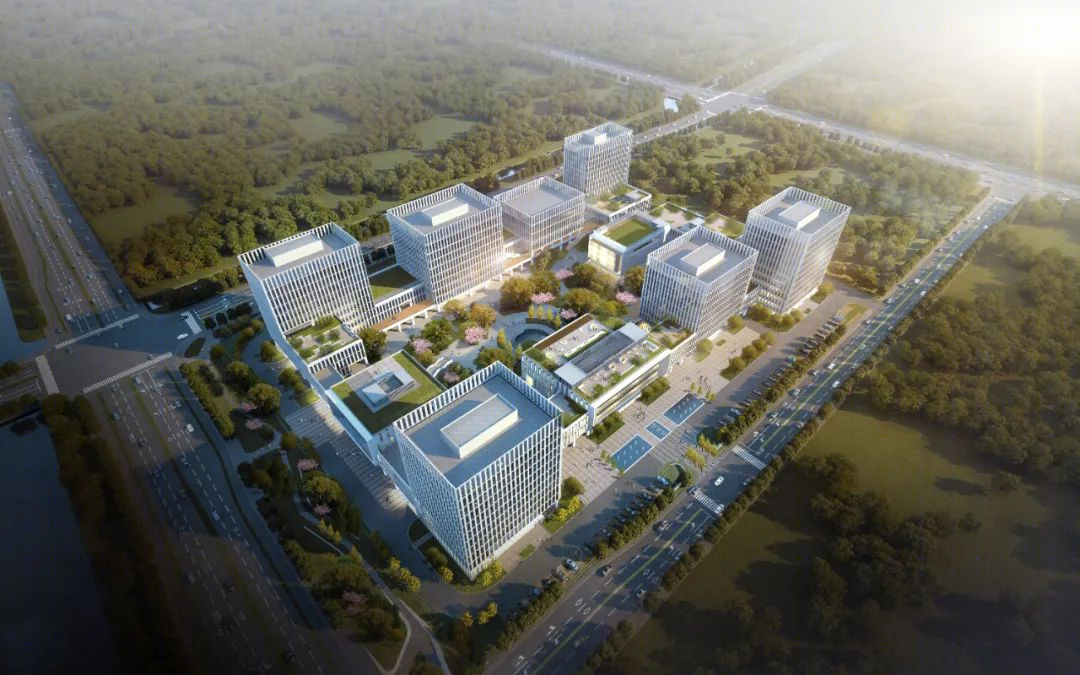

△ 总部园区鸟瞰图

工程名称｜华云电力物联网产业研发制造总部项目幕墙深化设计

建筑设计｜启迪设计集团股份有限公司

建筑面积｜211085 ㎡，其中地上 130425㎡，地下 80660㎡

幕墙面积｜91000㎡

幕墙主要设计范围｜玻璃幕墙、铝板幕墙、玻璃栏板、入口雨棚、玻璃采光顶等

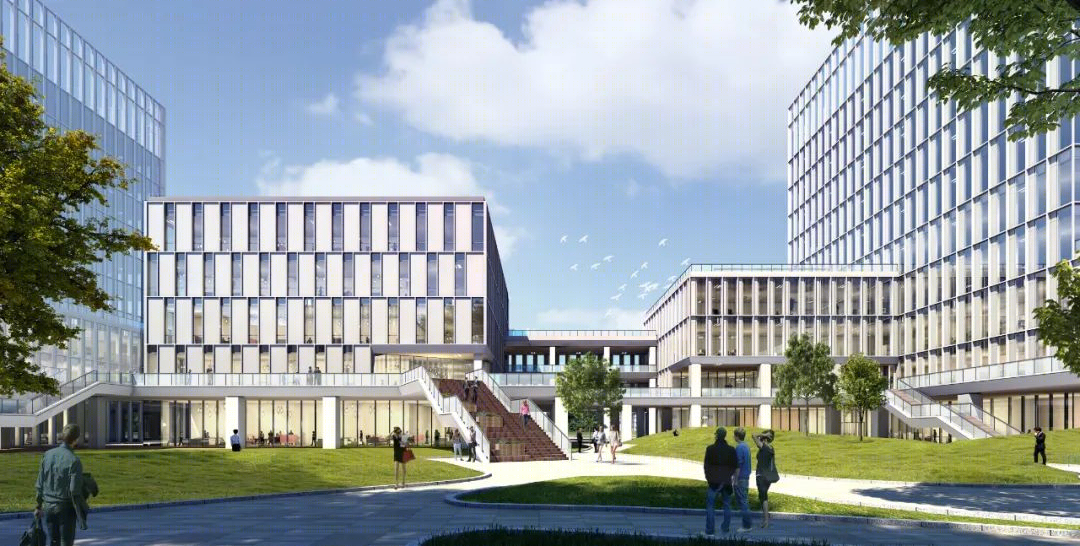

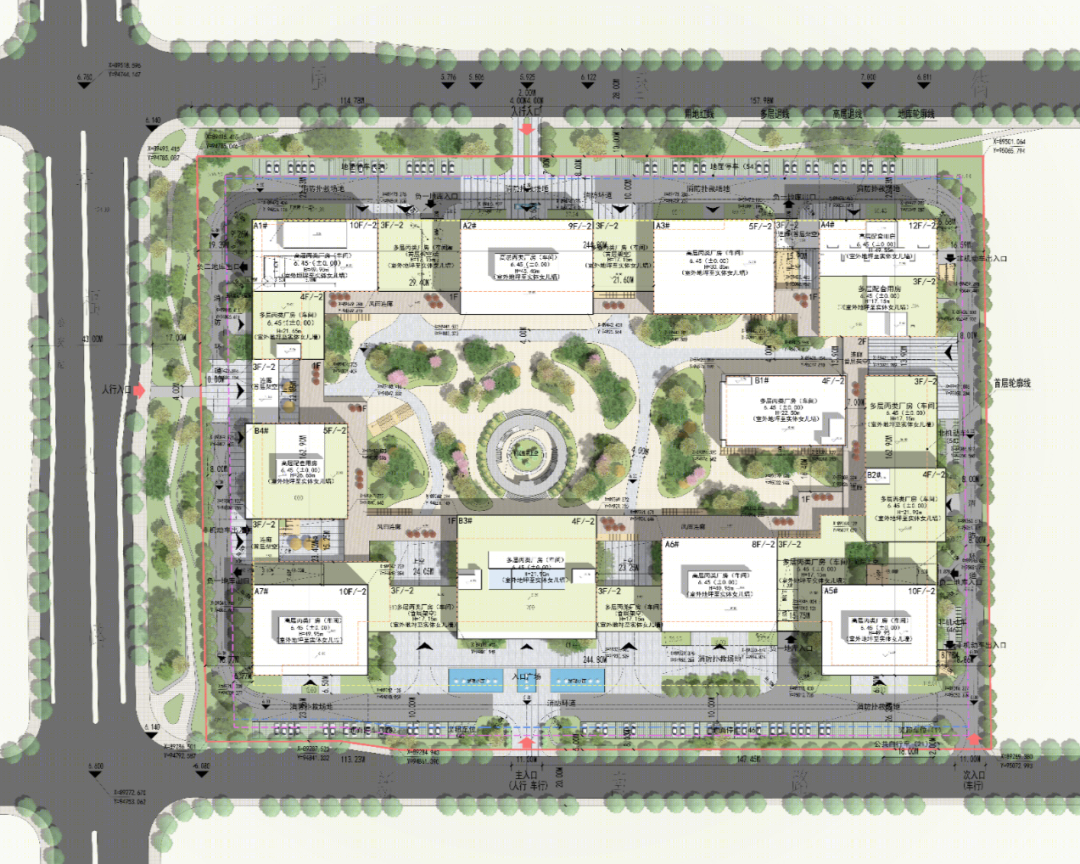

华云电力物联网产业研发制造总部项目位于杭州市钱江新区下沙街道幸福北路与围垦街交叉口东南侧，园区内各个功能的建筑通过连廊串联组织，成为独立又紧密联系的建筑功能布局。项目空间基于规划条件展开布局，呈现“生态核心引领，南北轴线组织，立体环廊串联，多条通廊发散”的“一核、一轴、一环、多廊发散”的大疏大密空间布局形态。

本工程标准立面由铝板与玻璃交替组成，纵横交错的铝装饰线条宽度为 100mm，外凸玻璃面均为 200mm，除局部特殊区域需增设玻璃上悬窗以外，所有的透明位置均为固定玻璃。立面开窗形式采用的是由 3mm 铝单板和保温岩棉组成的金属外平开窗。

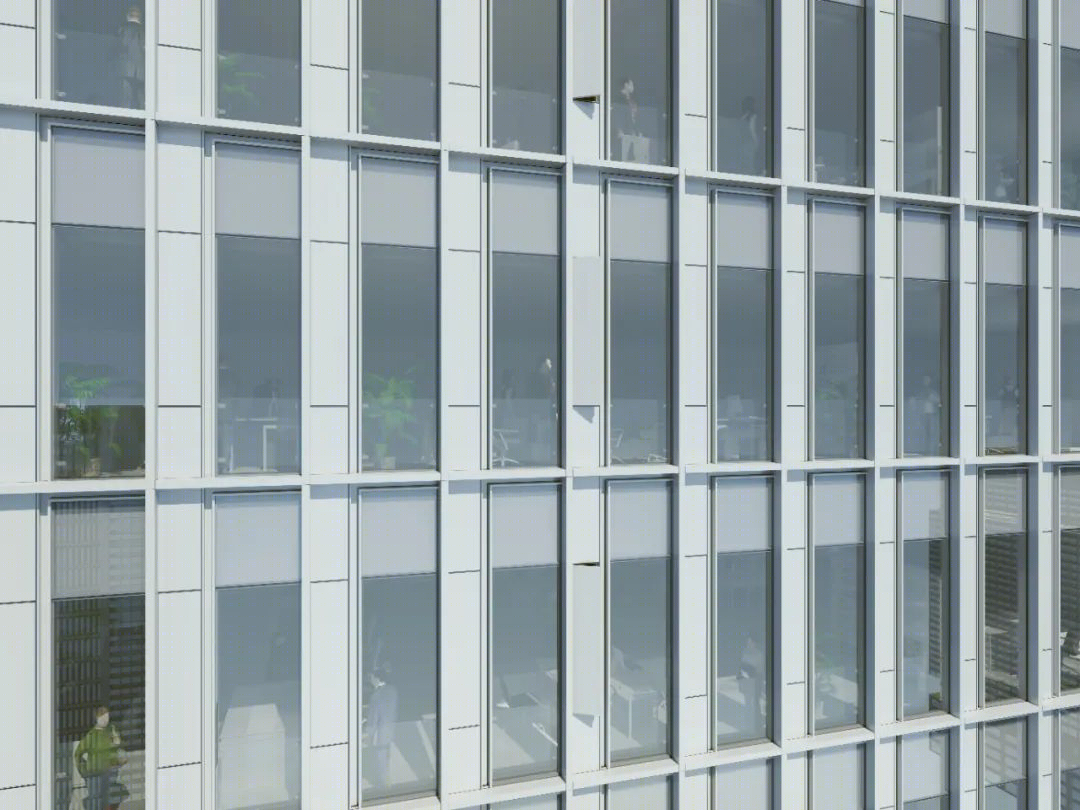

△ A 楼标准立面室外侧局部透视图

△ A 楼标准立面室内侧局部透视图

△

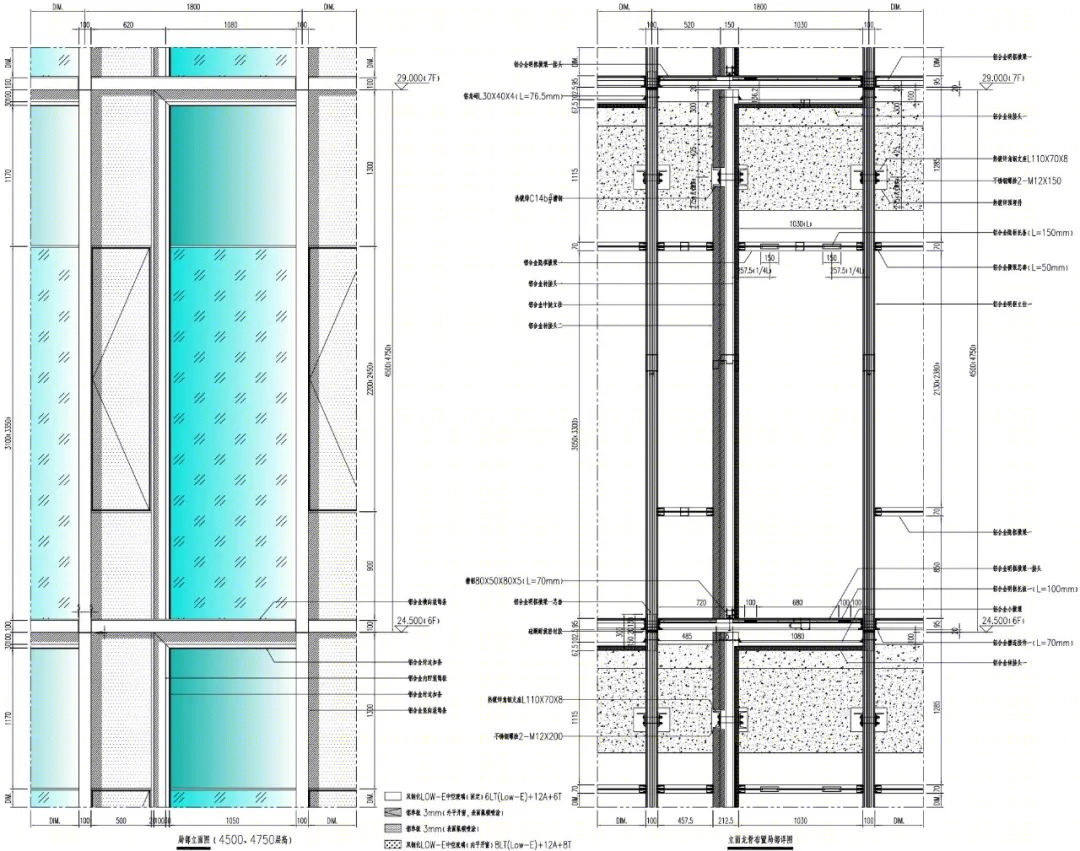

局部立面图及立面龙骨布置局部详图。金属外平开窗采用特殊定制隐藏式合页开启，合页不外露，确保立面整洁清爽，并且开合使用功能比不锈钢铰链更为便利。立面上铝板与玻璃的交接位置由一条贯通的凹口隔开，凹口的尺寸为 80mmX100mm，凹口造型采用定制铝型材制作完成。

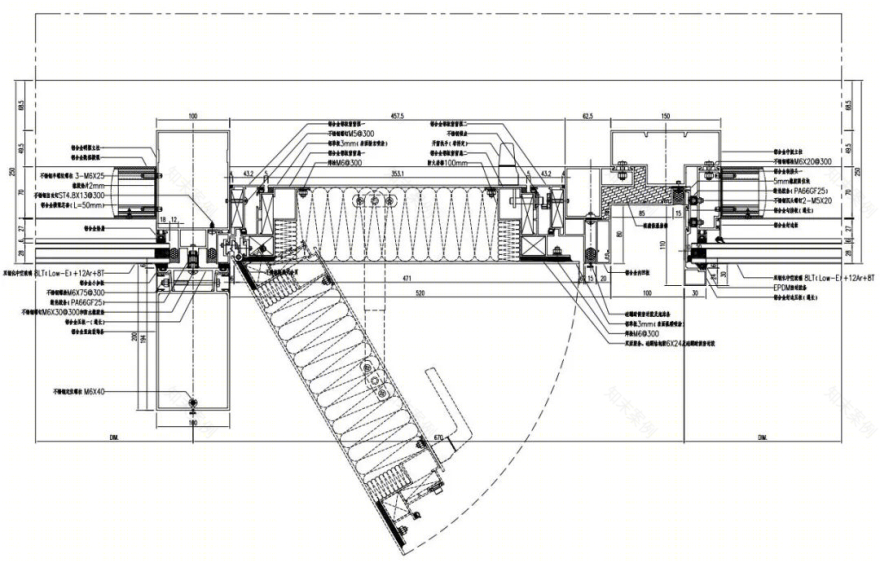

△ 开窗位置标准横剖节点详图

标准层建筑层高有四种，分别为 3600mm、4500mm、4750mm 和 5800mm，通过整合归类并调整幕墙立柱的结构受力形式（三种受力模型：单跨简支、单跨悬挑以及双跨），提高幕墙型材的通用性。

△

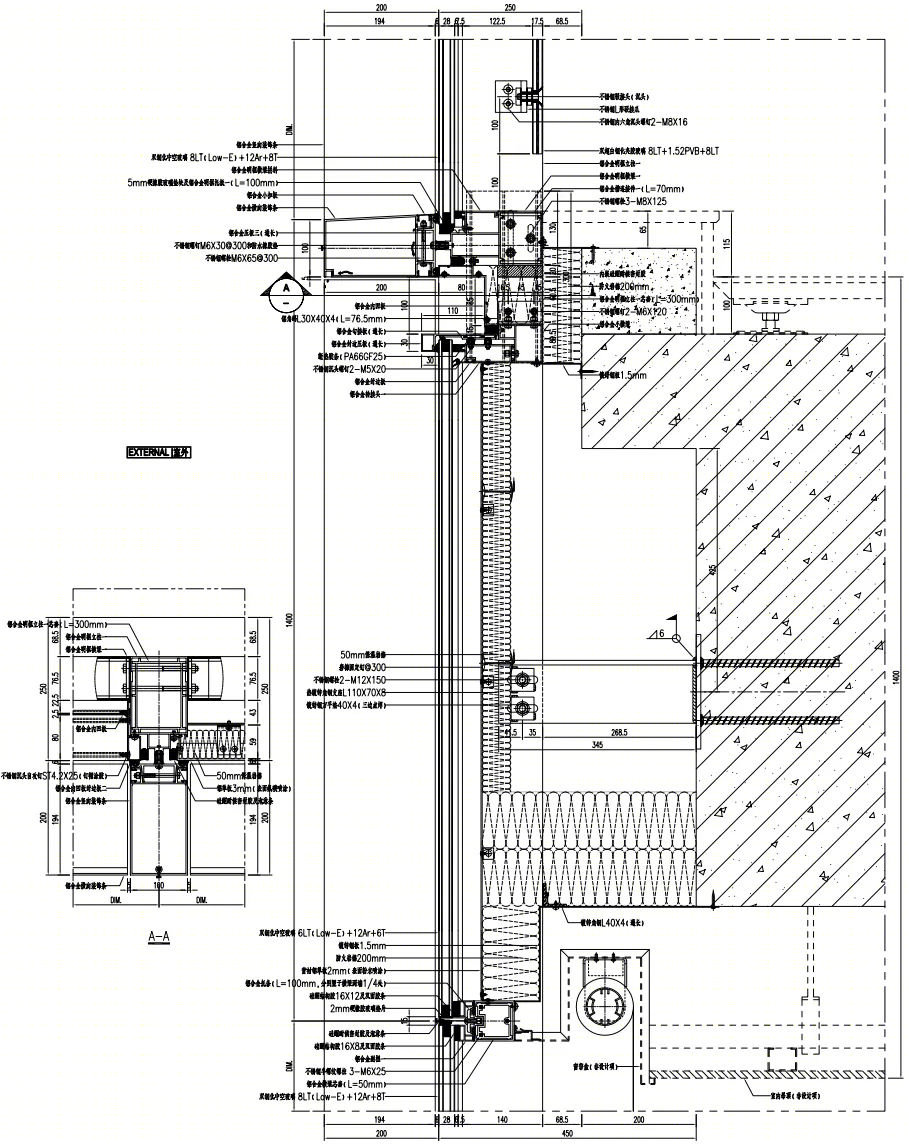

固定玻璃梁位标准纵剖节点详图

项目策划｜姜浩、黄丽

设计人员｜周志敏、俞星、黄培军
