喜岳云庐酒店 | 山水间的瑜伽亭与泳池

一次关乎环境、身体与心灵的建构体验

     A tectonic experience for the mind, the body and the landscape

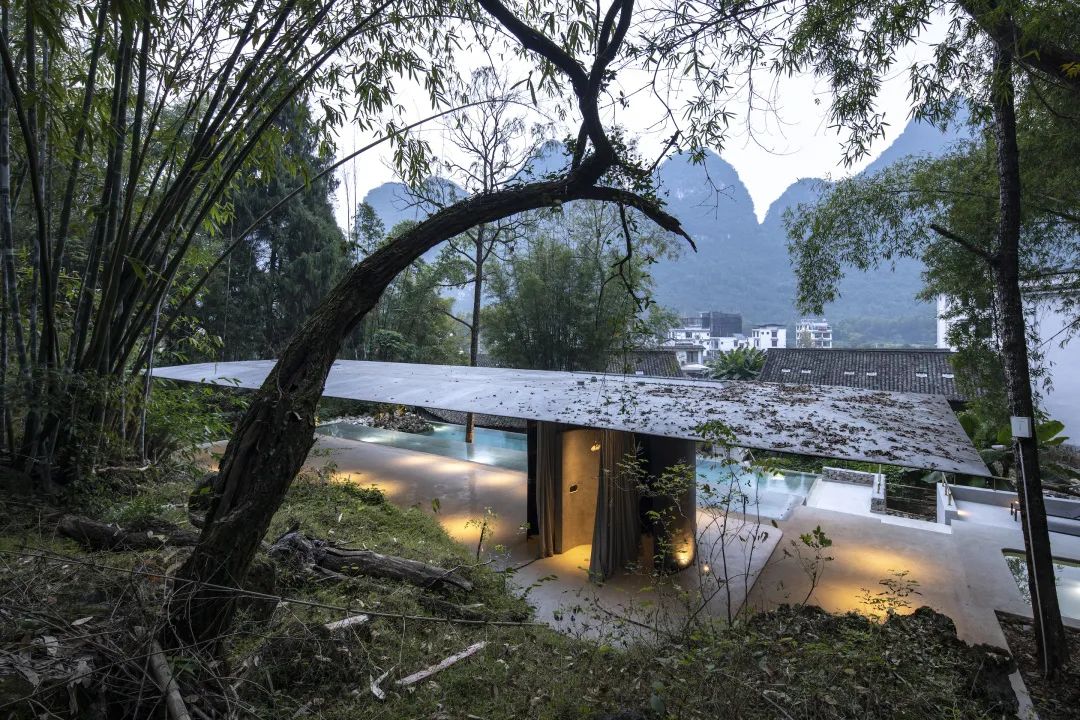

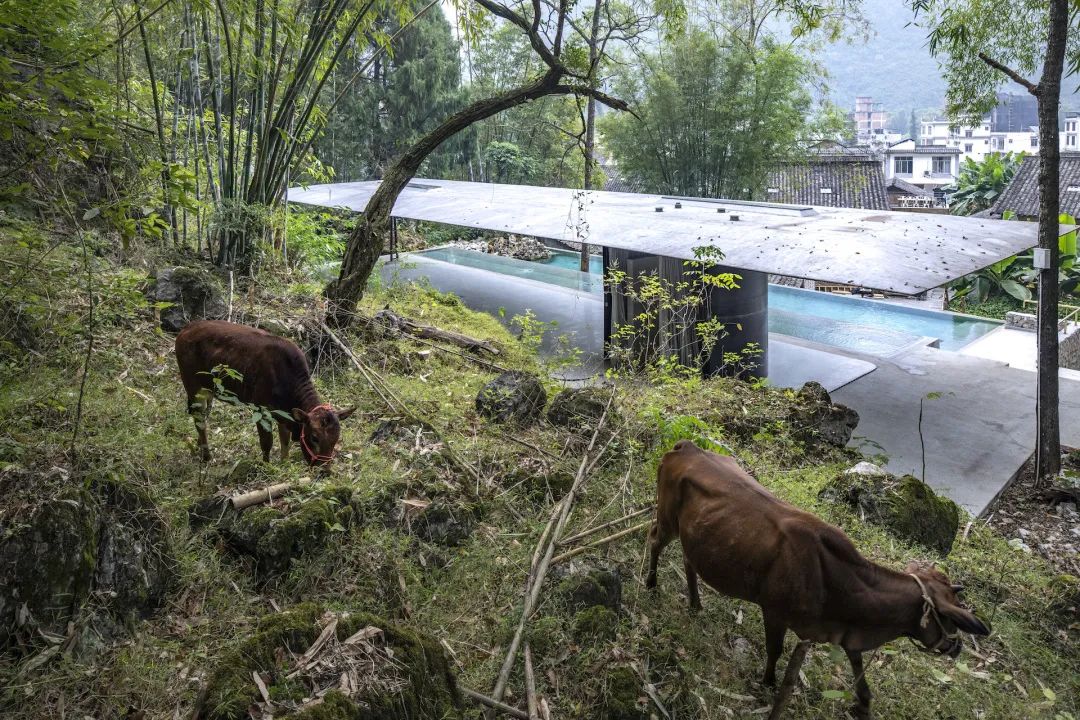

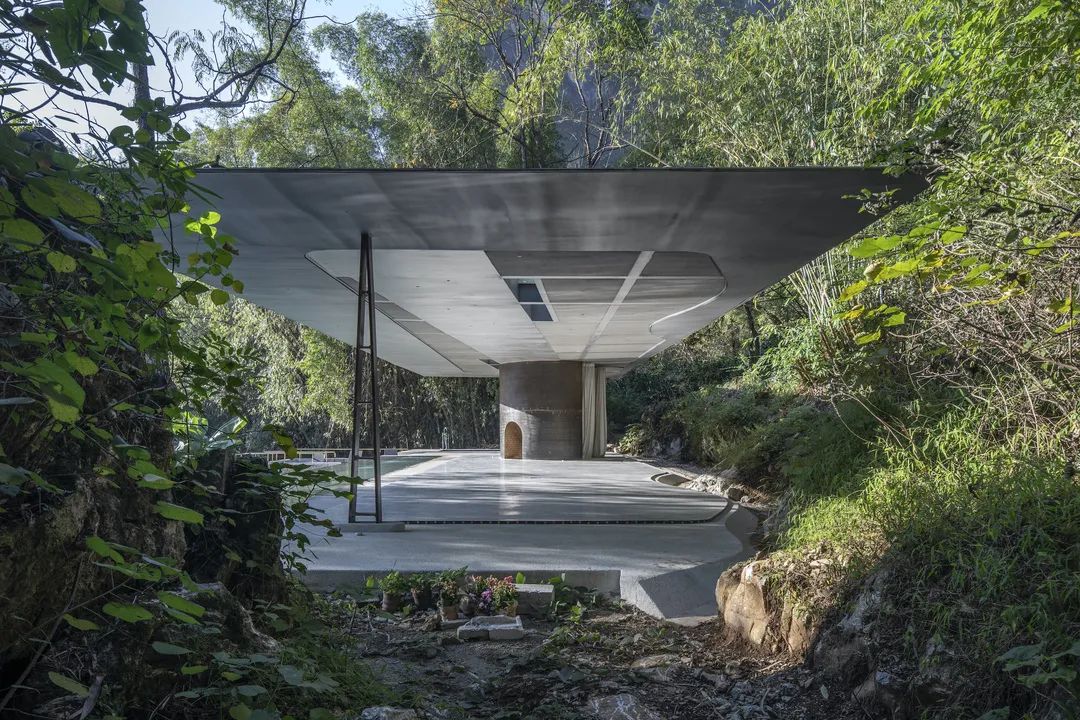

▲建筑与自然和谐共处

地面的曲线边界顺应山石走向，嶙峋的喀斯特地貌孤石近亭散置，成为近距离感受大地生命气息的景观。瑜伽亭以极简的方式向自然与经典建筑致敬。

 项目总括

Project Overview

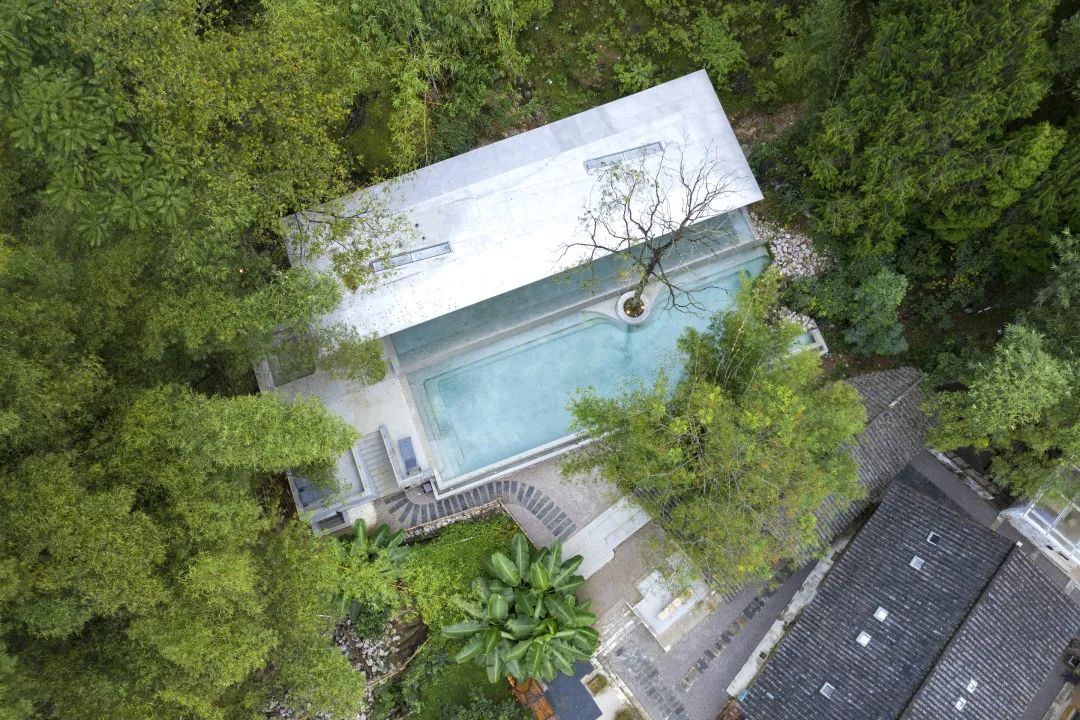

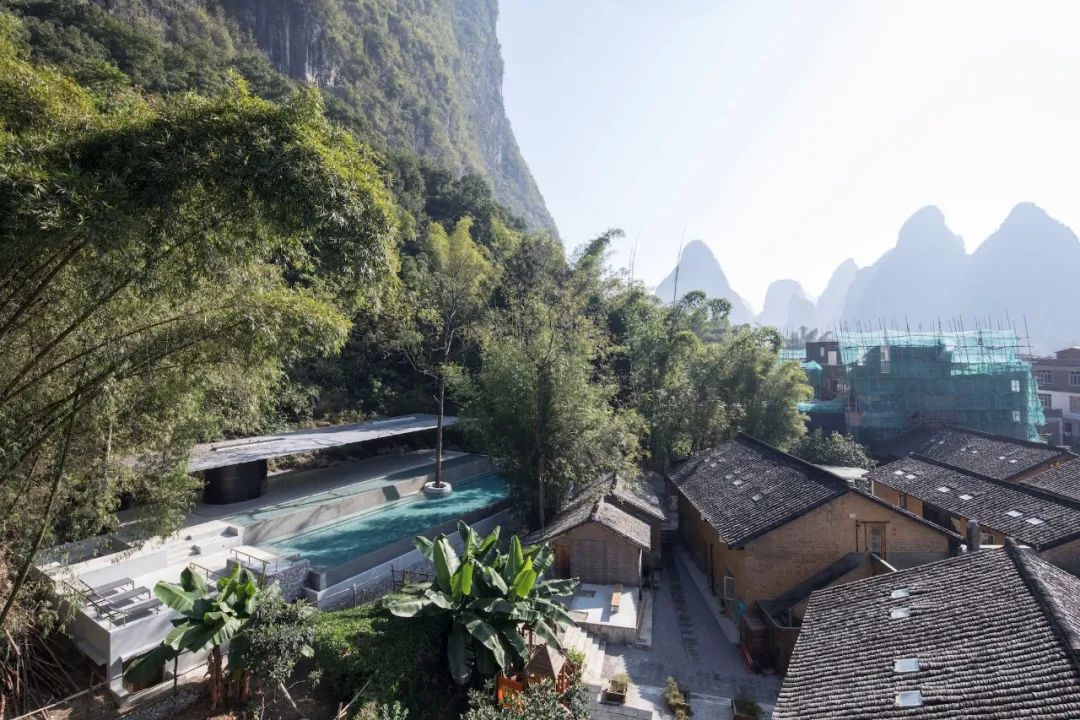

项目位于云庐酒店所在的杨家村背后的山脚下的一个台地上。

建

筑师通过对环境的细腻捕捉，感知光影，微风及风景，选址布局巧妙融合周边环境。

透过对场地进行最少量的平整和对周边植被及景观视野的最大保留，设计将一组近乎等比例、等面积的泳池和瑜伽亭平行并置于场地当中，形成整个酒店空间序列的制高点。

喜岳・云庐酒店荣获 2019 Dezeen 年度酒店建筑大奖

 场地

Site

从最根本的场地关系开始，最先处理的是空间与地形的关系。由于方案选择在两个不同的场地标高解决泳池和瑜伽亭的落位，这意味在处理地形的时候，实际上在探讨的是结构问题，特别是地坪以下的结构基础，如何有效地把原本有一定高低落差的地形重新形成若干个台地，并结合地形学的思考，把结构融入与其中。

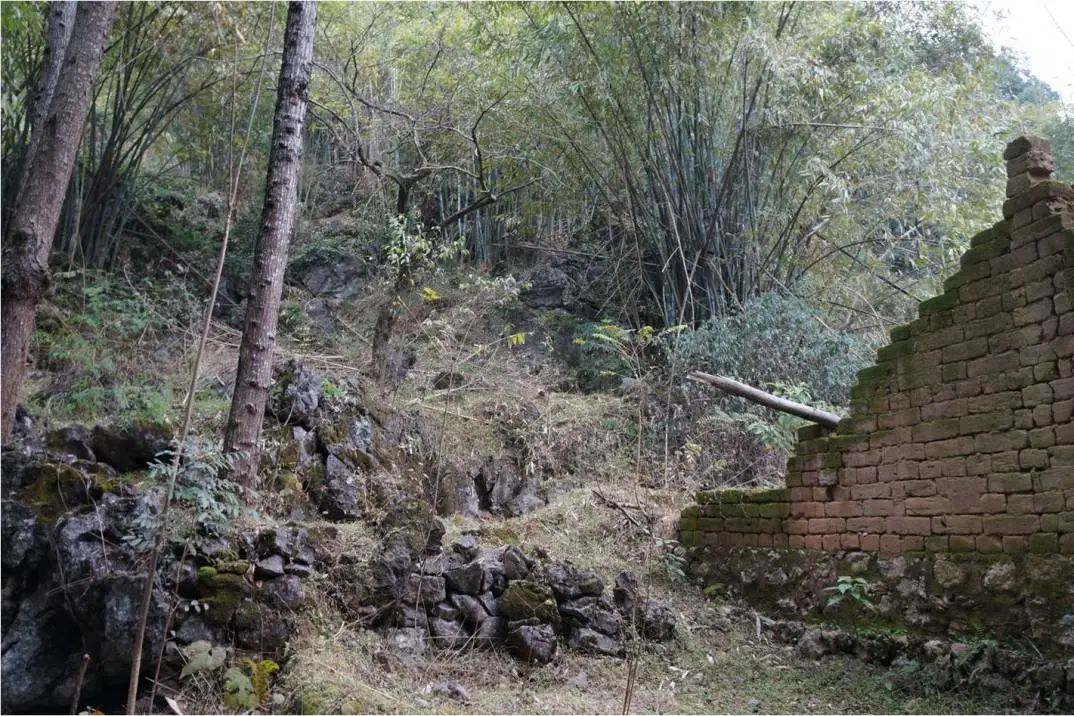

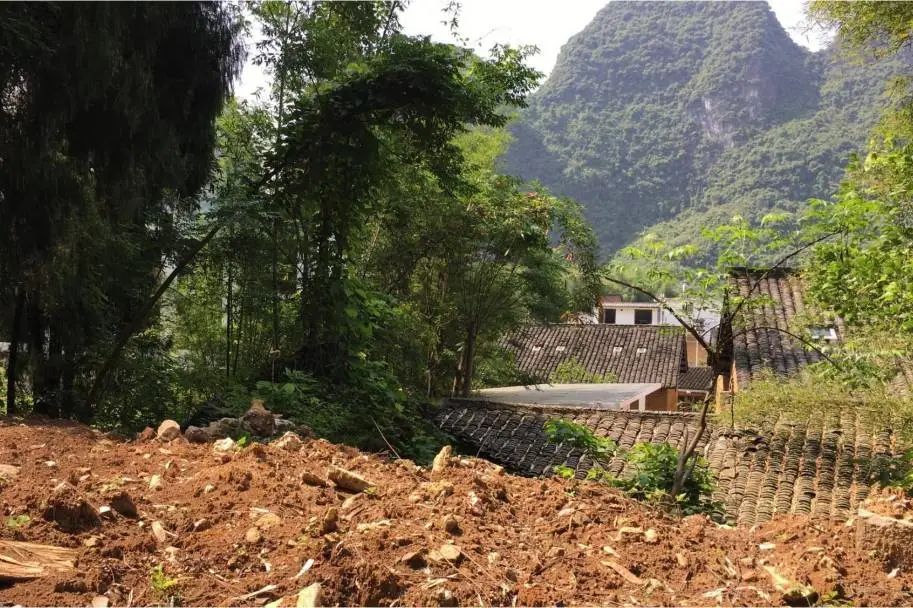

▲场地未平整的原始状态

▲场地平整后的初始状态

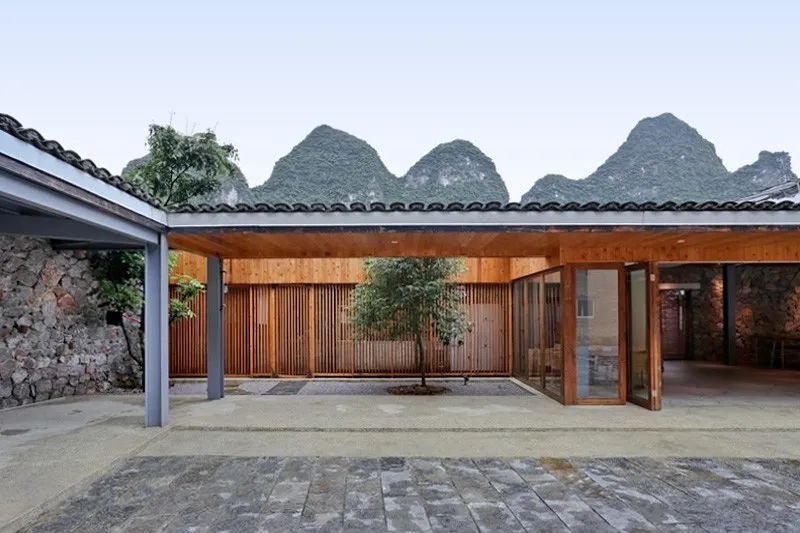

▲面向老宅和远山

场地融合

Site Integration

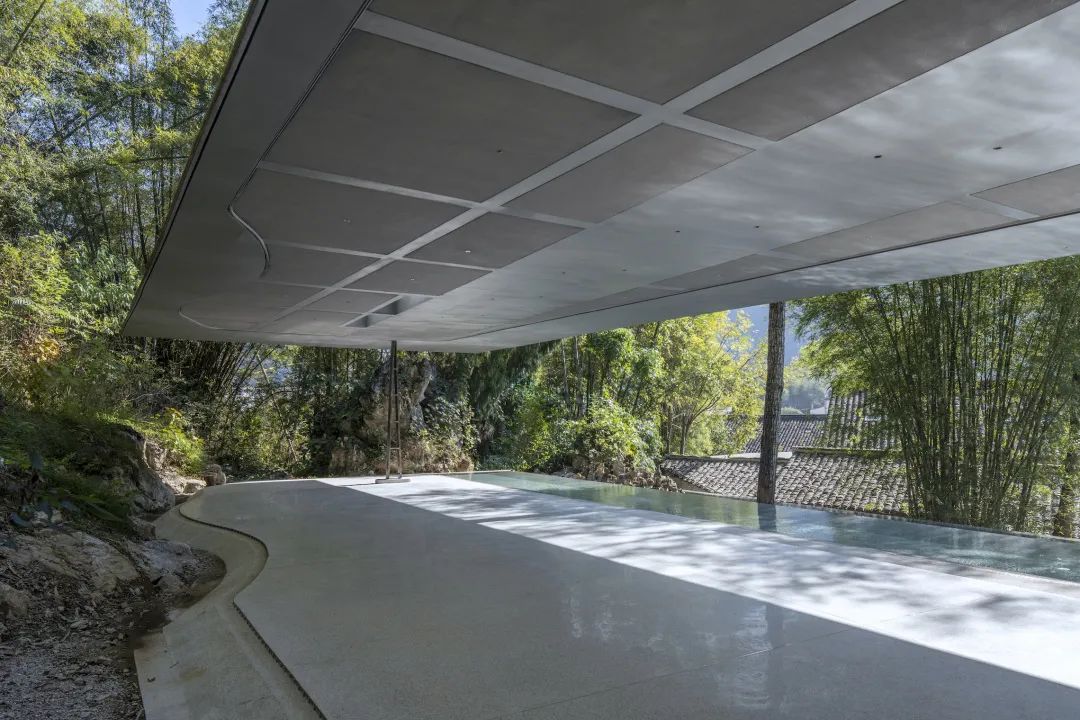

水平延展的大屋顶悬挑于浅池上方，亦晴亦雨均可赏景，此处朝南远望，澄明宁静的水波涟漪映衬着竹影、村落、如黛青山。

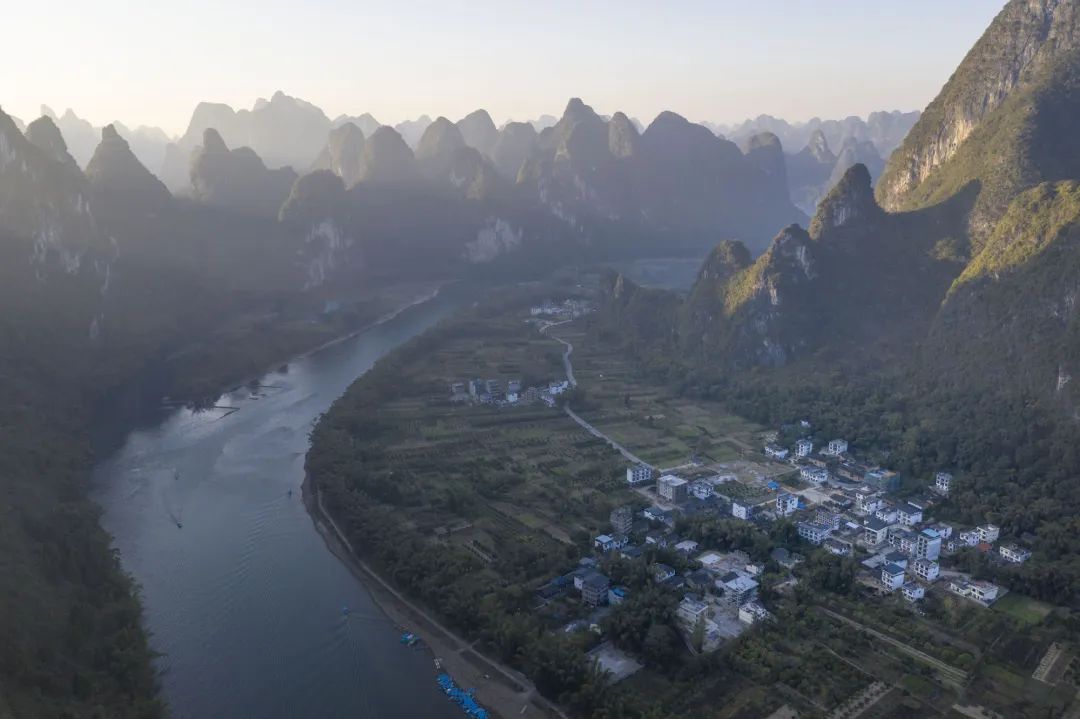

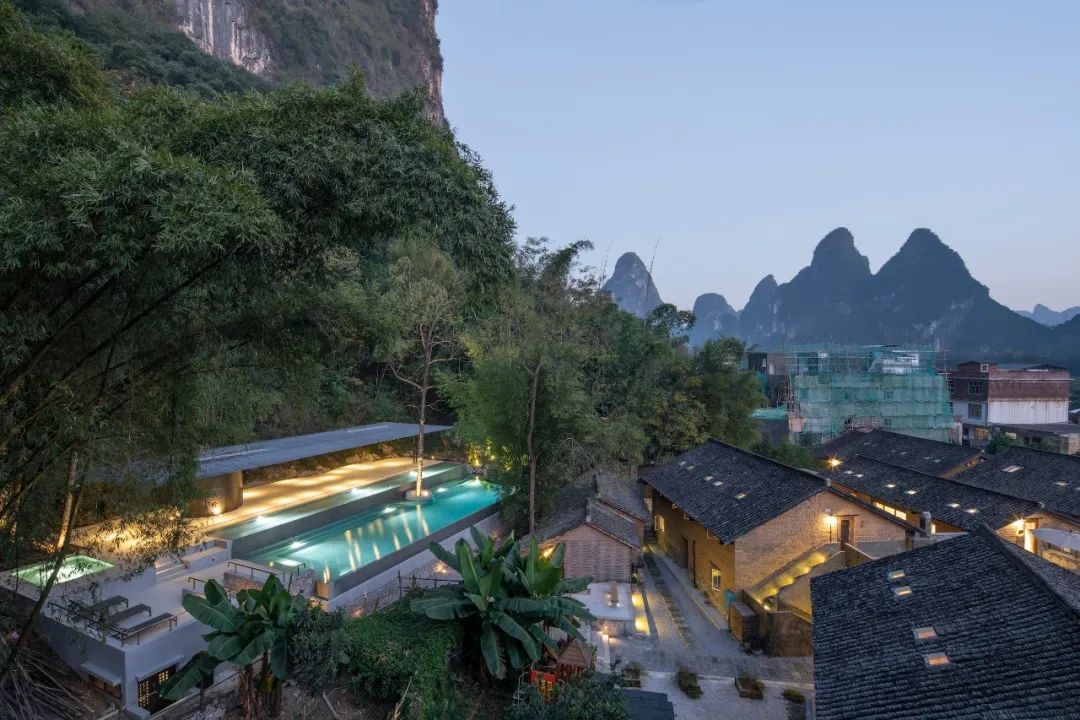

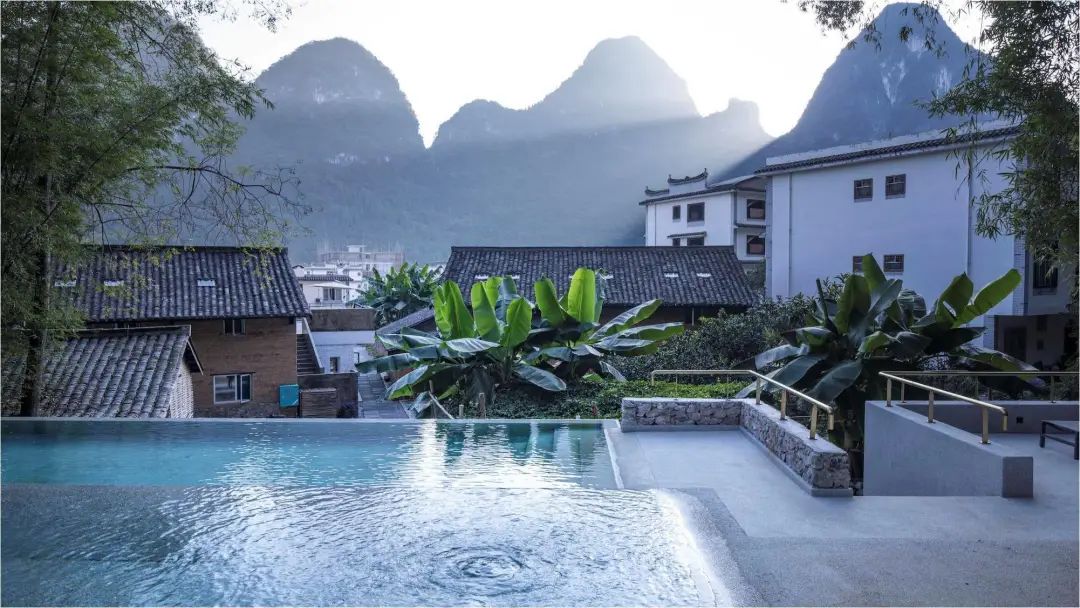

▲远眺村落与如黛青山

▲泳池施工现场与原始状况

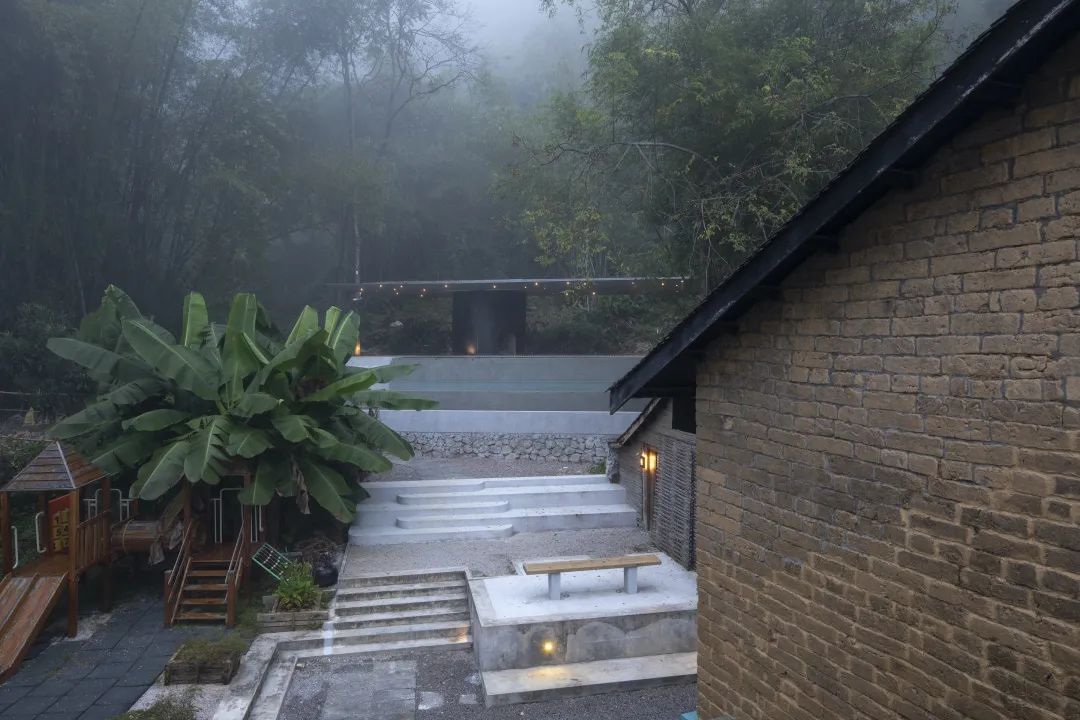

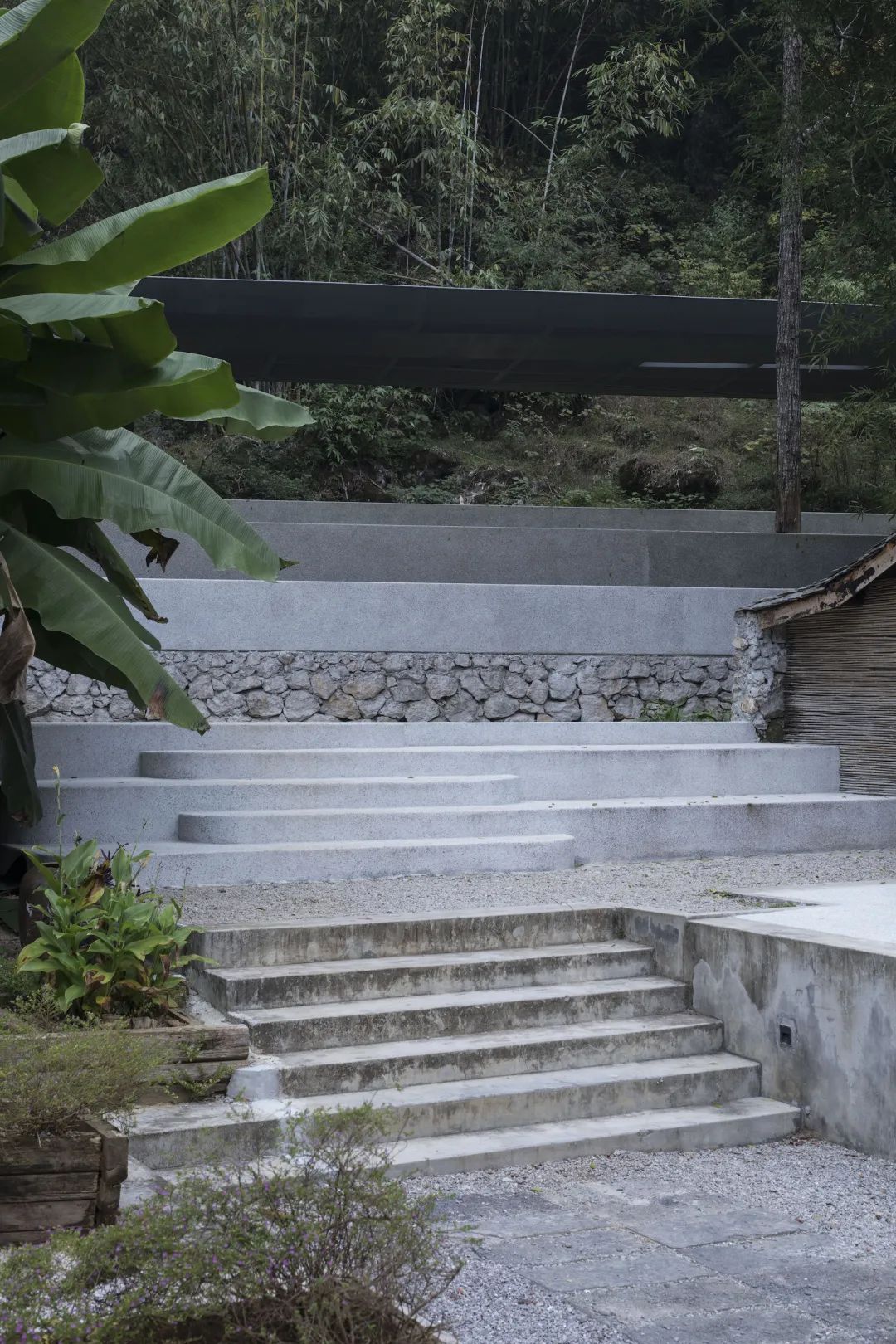

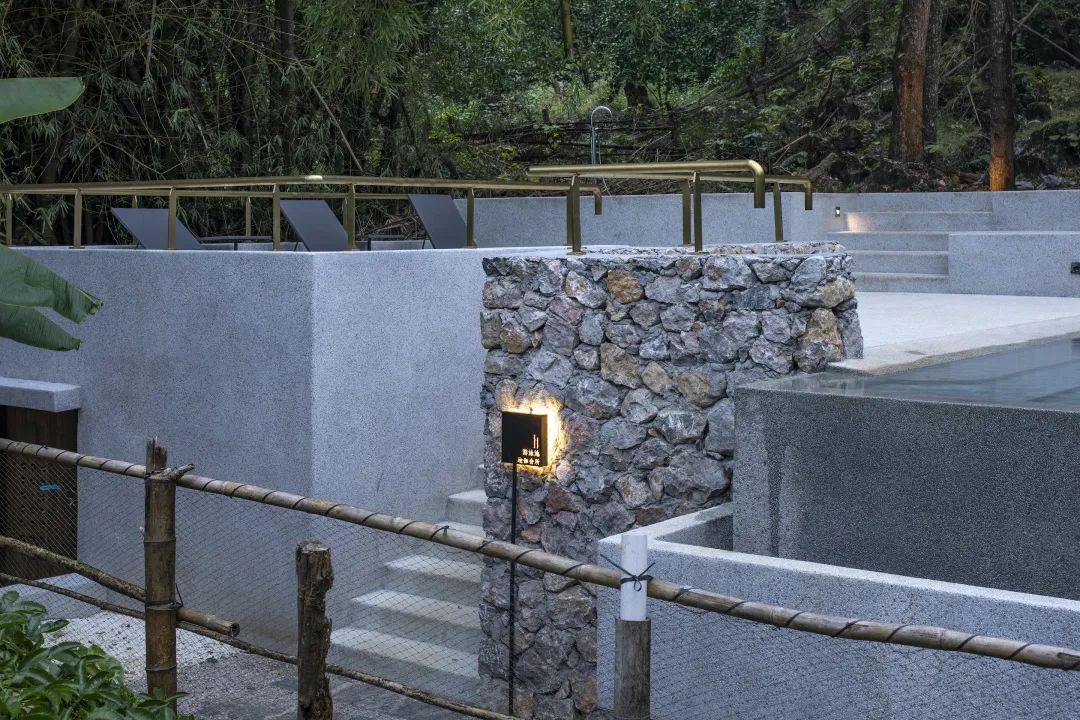

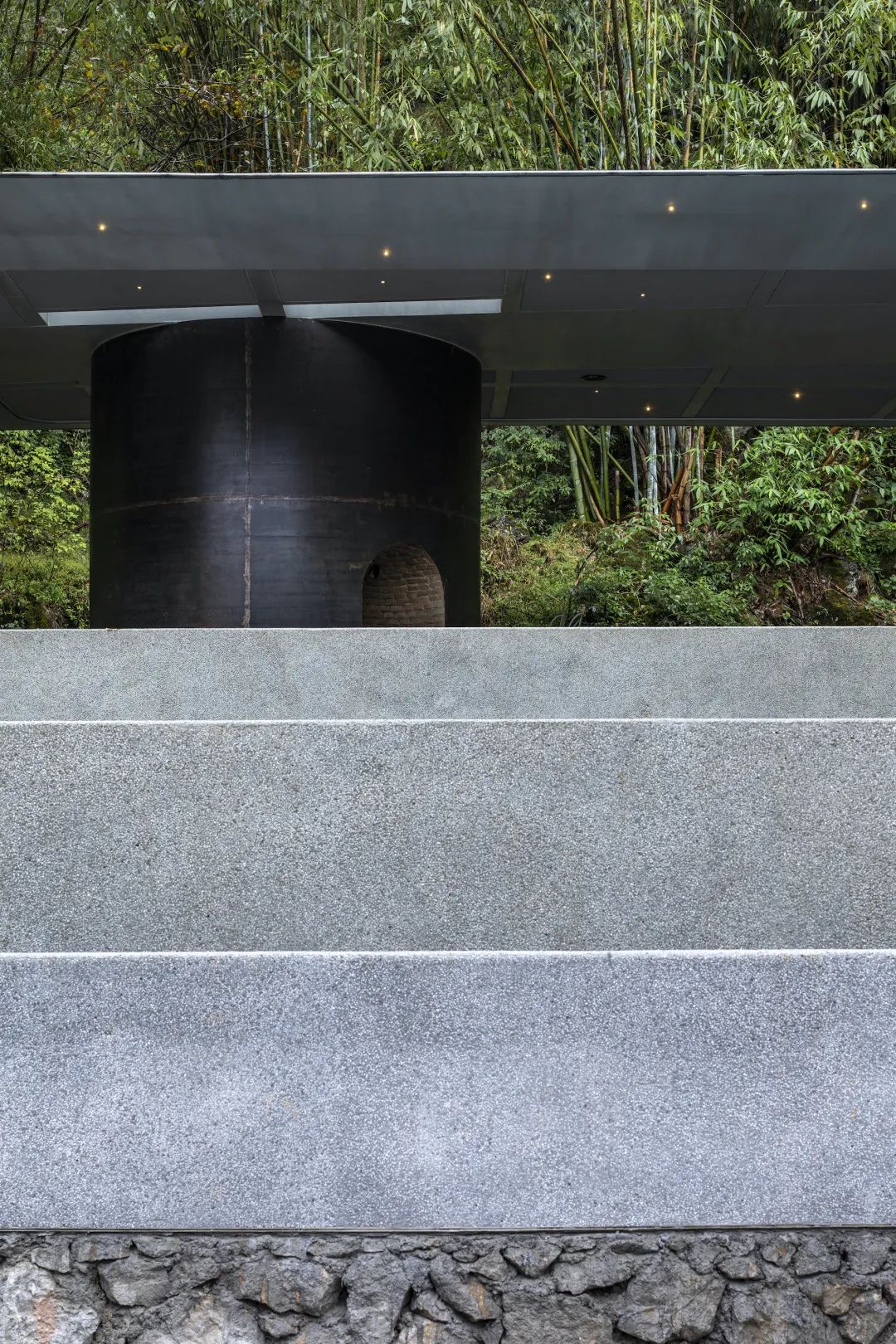

▲入口处台阶

▲台阶轴测图与扶手剖立面图

▲金属扶手与毛石墙面，精致与粗旷的材料碰撞

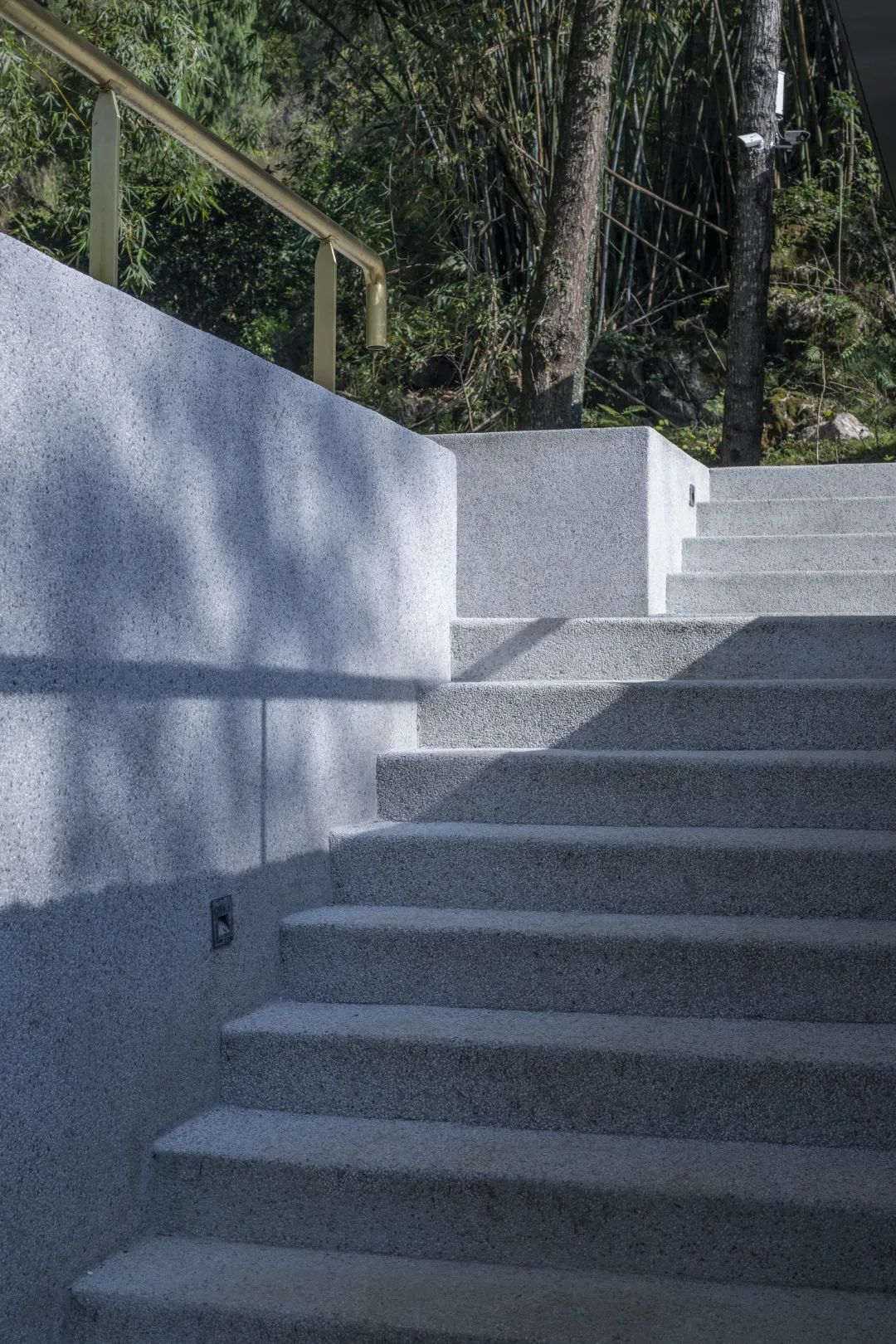

▲光影斑驳下的台阶材料质感

 泳池

Pool

泳池部分面积同瑜伽亭相当，泳池以东侧台阶处作为入口，西侧环绕孤石以弧线边界收尾。入口平台东侧设置按摩池，平台下方借助高差布置50平米的泳池设备间。地势低处为无边界泳池, 高处是镜面浅水池。

低池深而近路，可望村、望树、望石。高池浅而近亭，可观山、观云、观星。

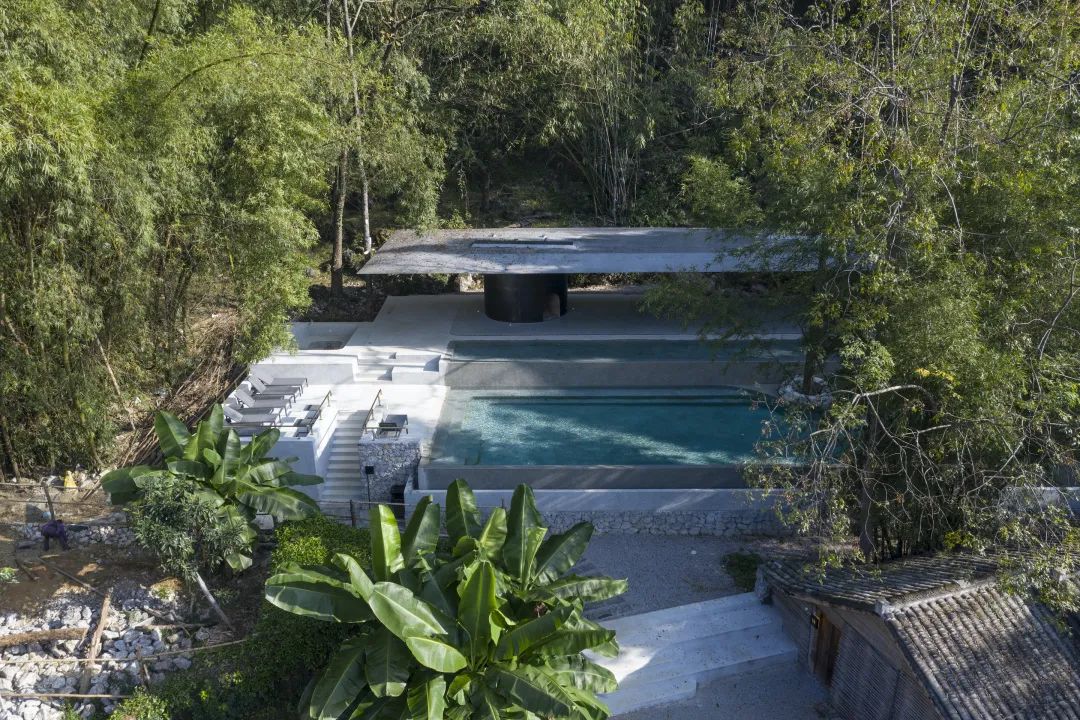

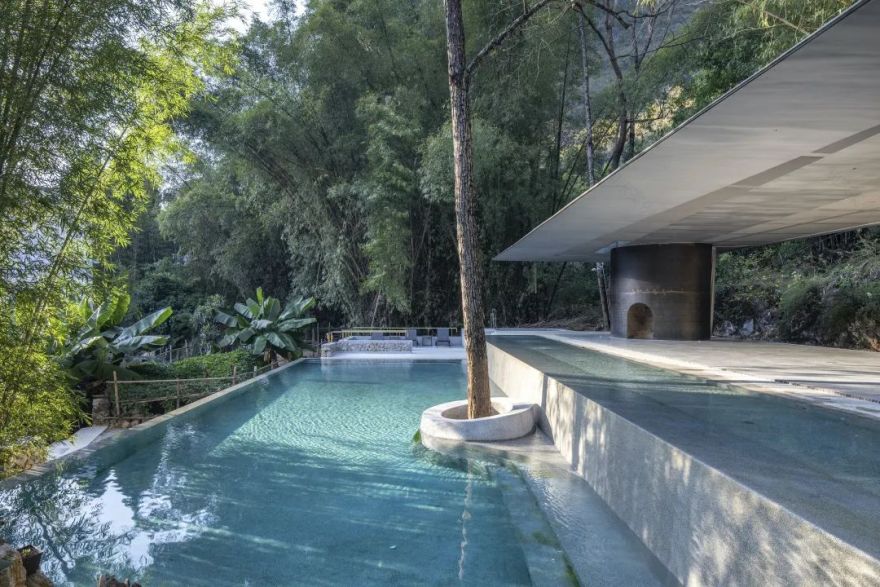

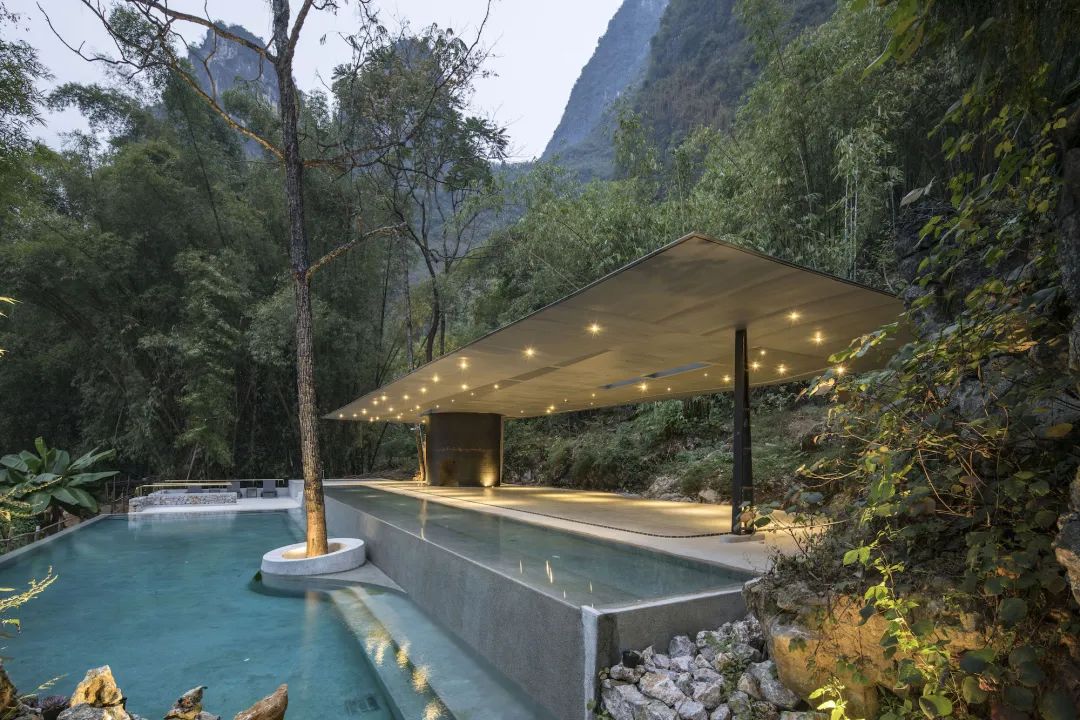

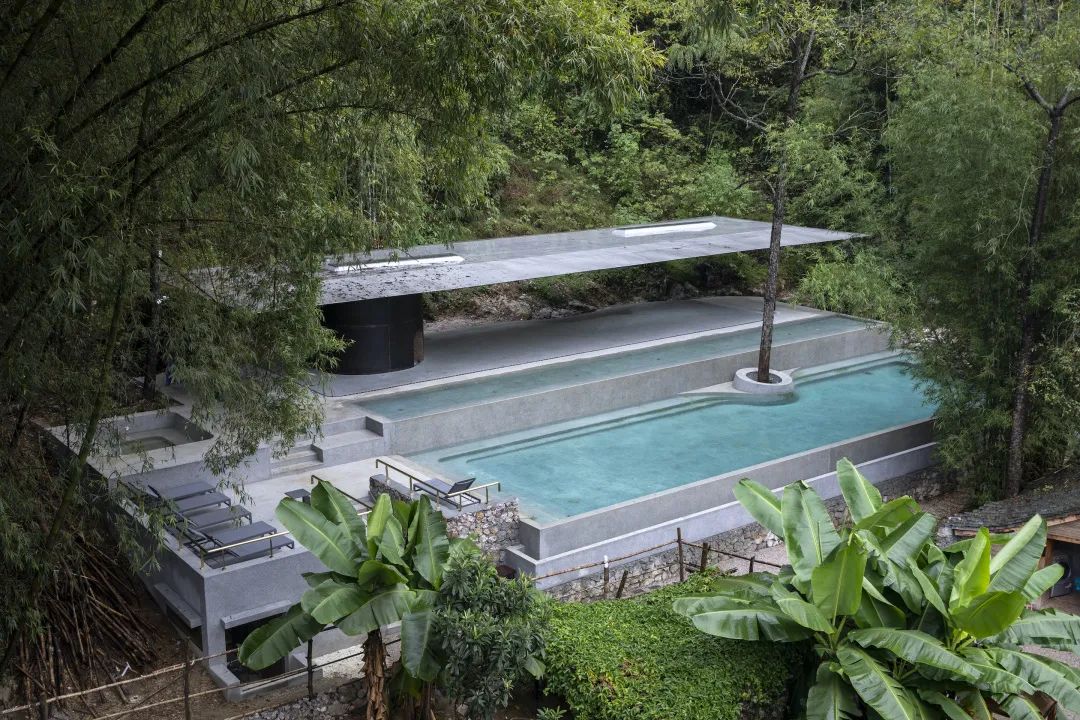

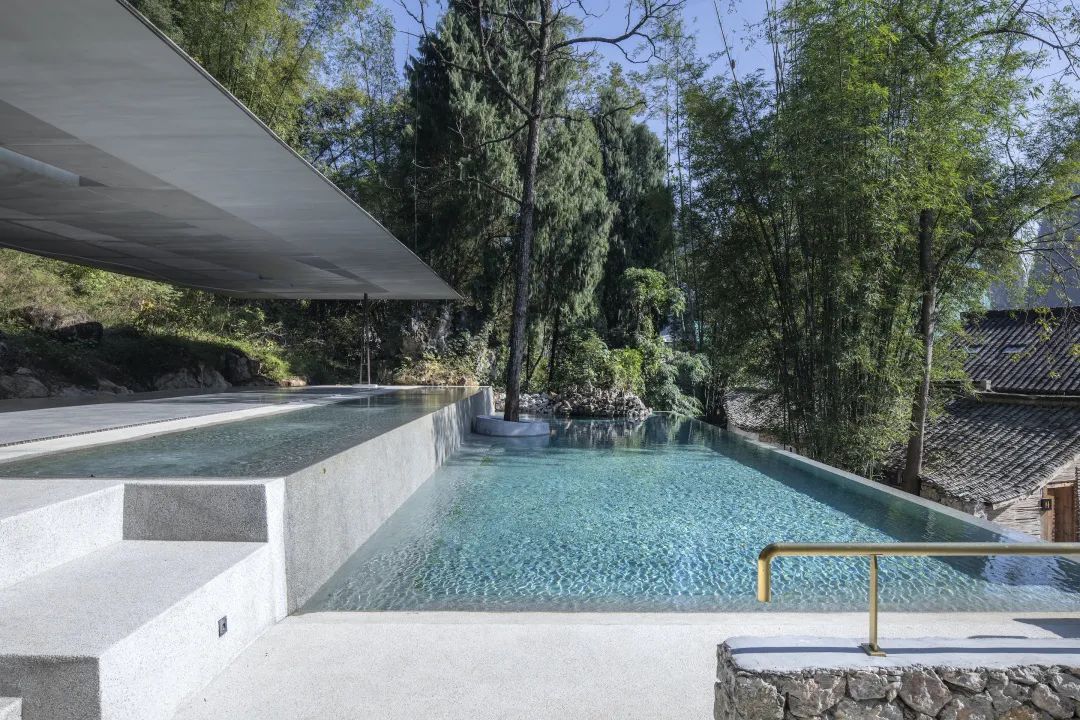

▲高低池错落有致

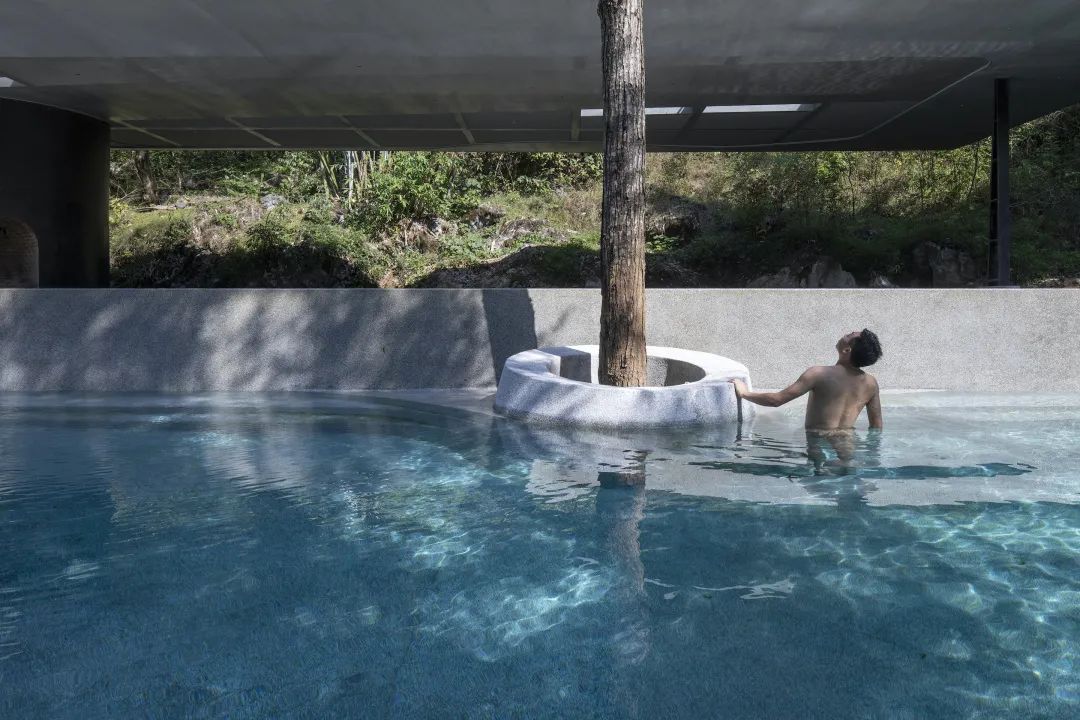

一百多平米的泳池范围内，伴随树影及山石，有多处可游可躺可坐的角落及空间。泳池面层采用灰白调的水洗石，通过富有手工感的材料施作，水下台阶及座椅呈现舒适的弧度及转角处理。

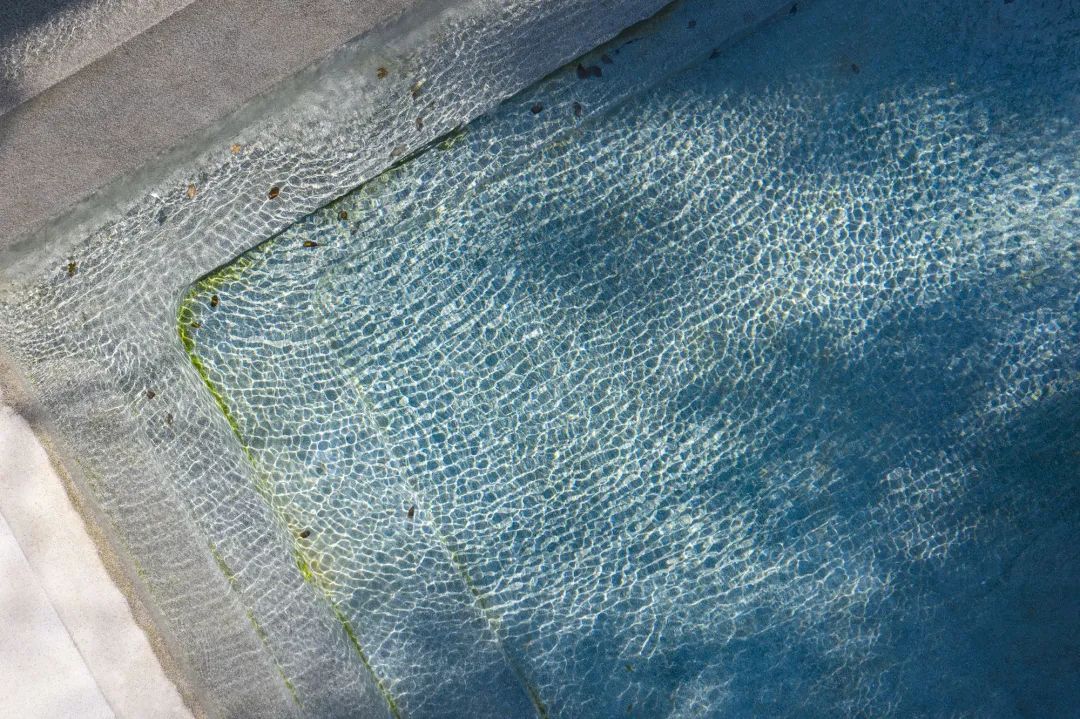

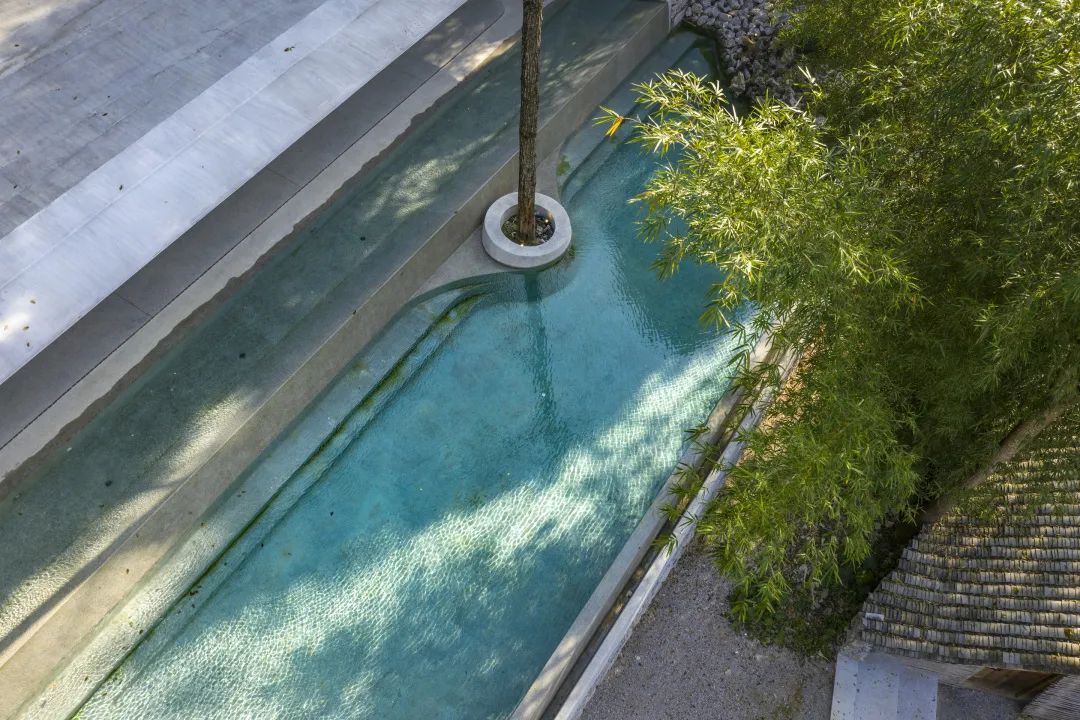

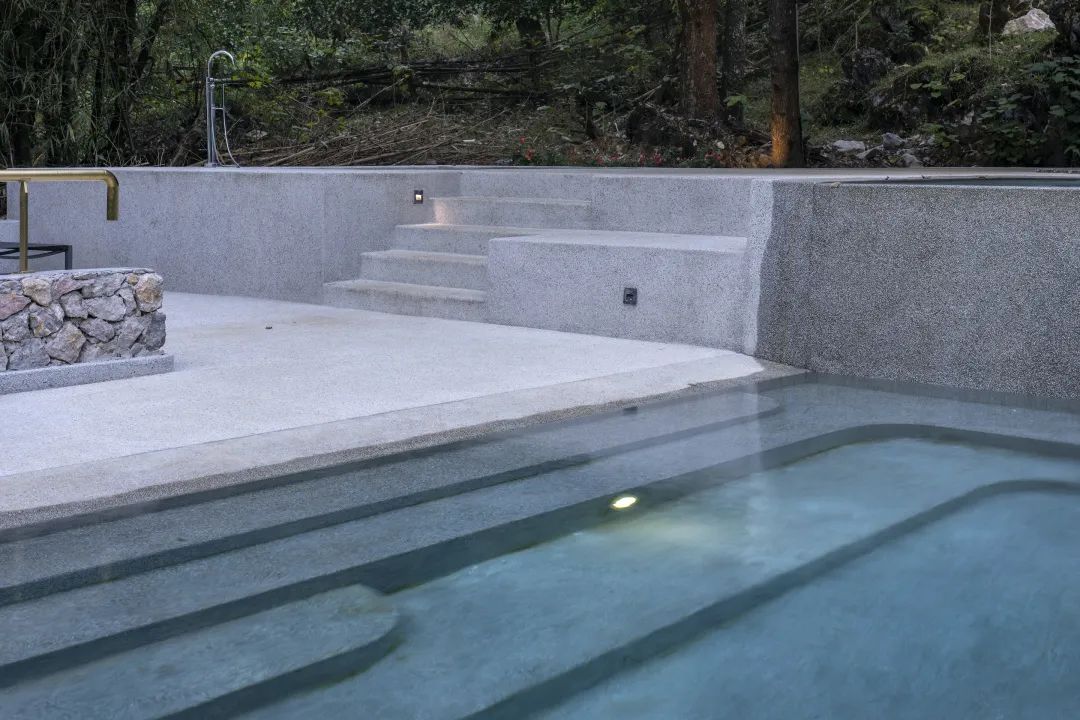

▲富有质感的水洗石面层与光影下池水

树池

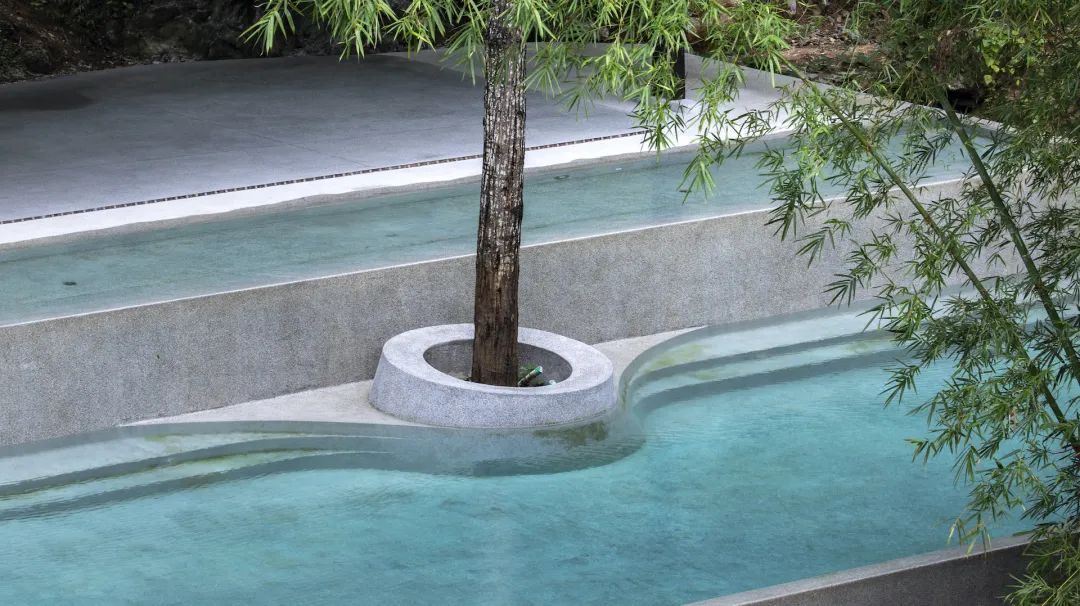

为顺应周边环境，场地上原有的无患子也得以保留，结合座椅台阶形成特色树池。设计方案在有限的条件下，争取最合适的树池范围，回土到原有标高，并配合景观植栽措施，在业主，施工及顾问方的协力合作下才实现了这次“保树”任务。

▲树池手绘图

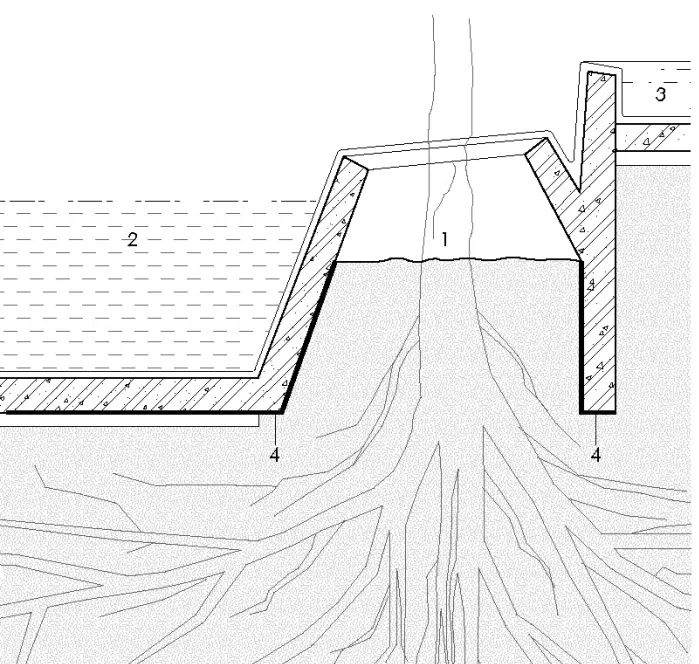

▲树池剖面图

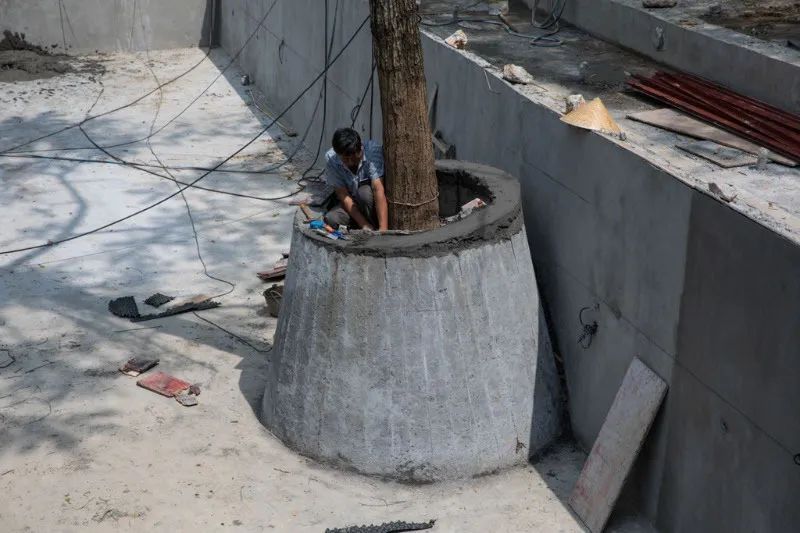

▲树池建造施工现场

 瑜伽亭

Pavilion

通过一组

弧线钢板墙和A型钢柱支撑起一片24米*8米的水平屋檐

。钢板墙结合储藏及壁炉等多种用途，从此处望向对角线尽端，A字撑轻盈简洁隐身于风景之中。

▲瑜伽亭设计前期概念模型

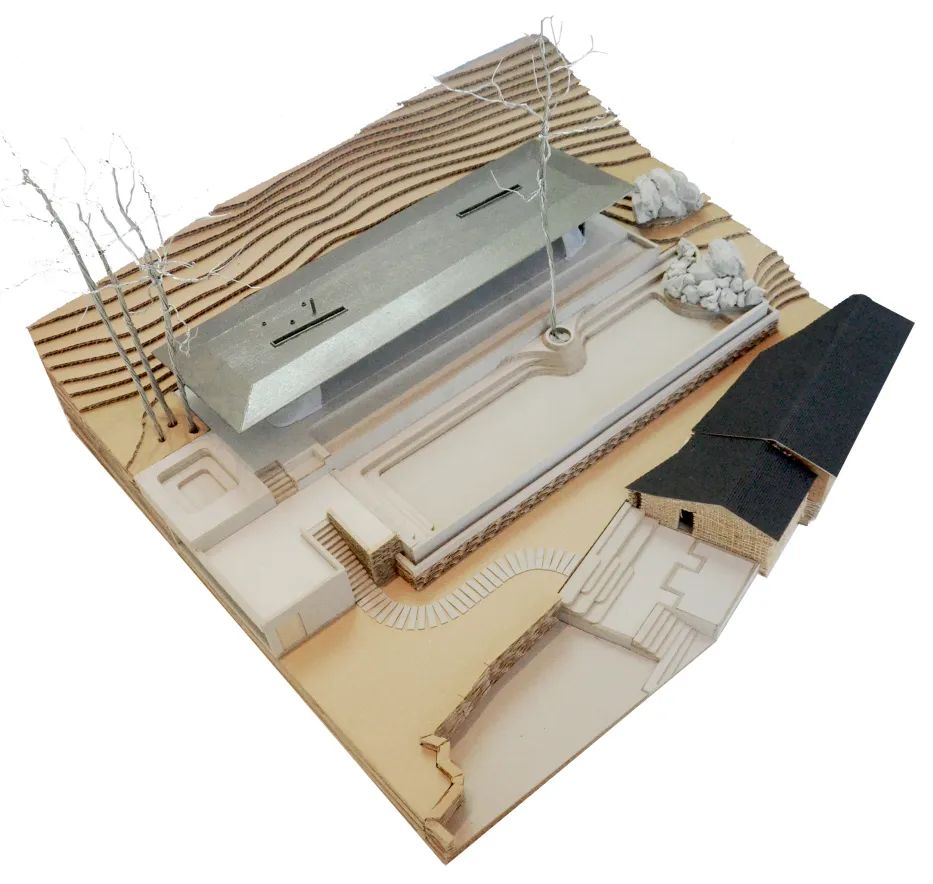

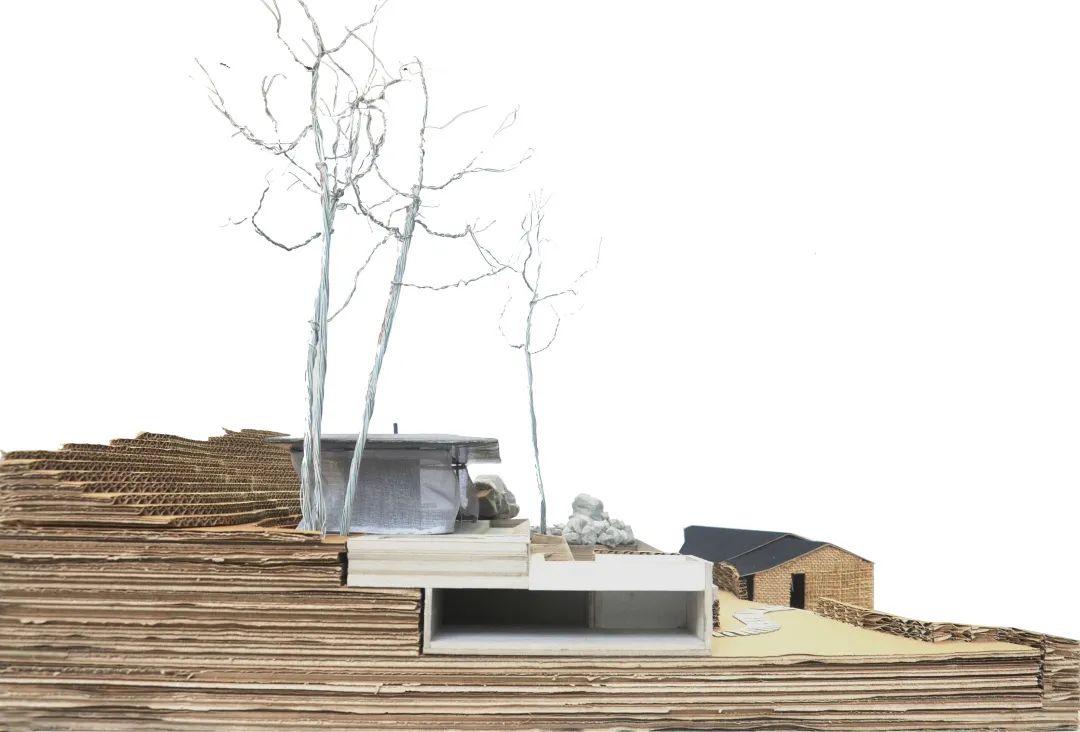

▲方案模型

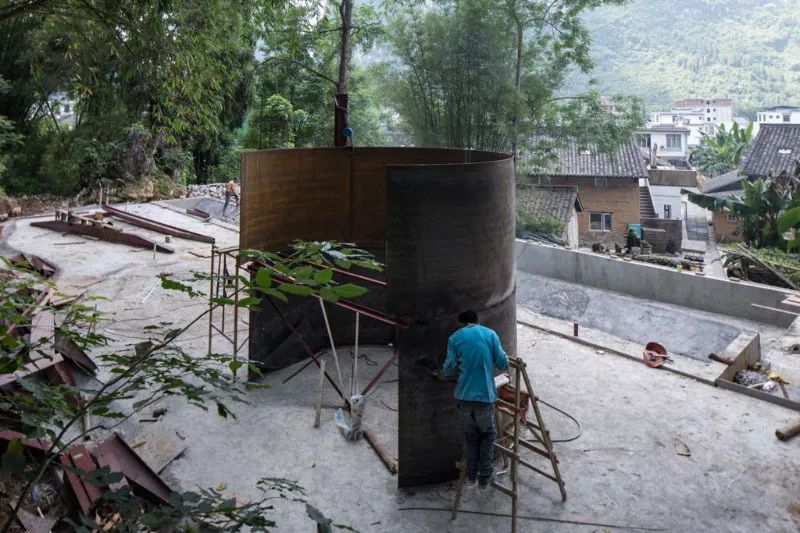

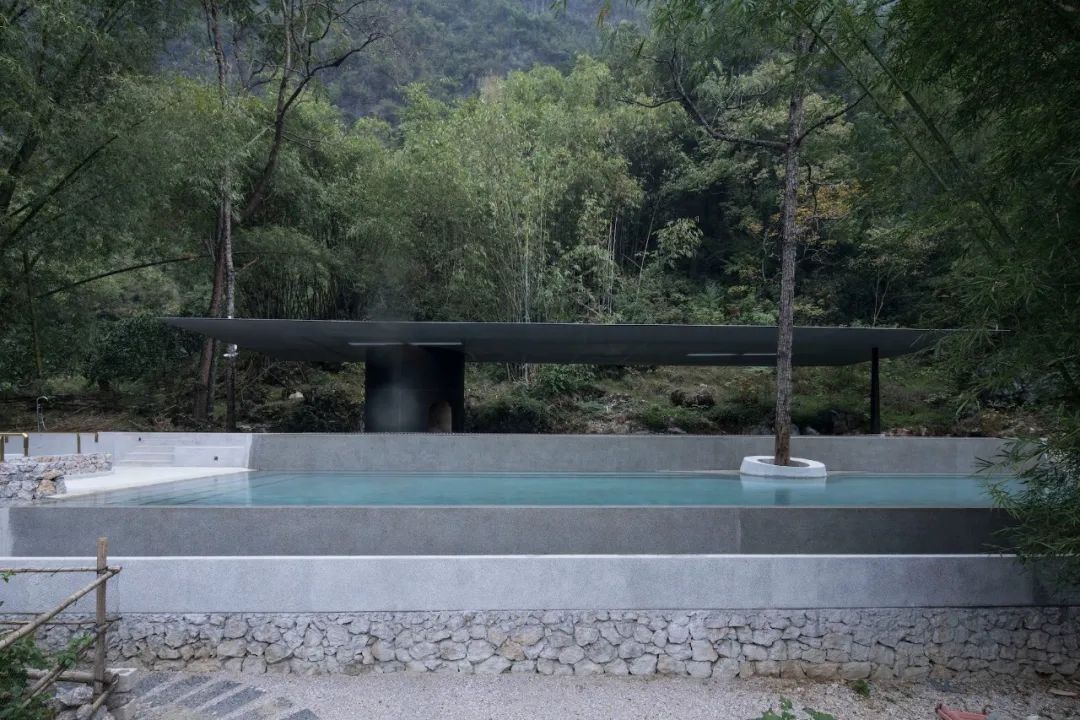

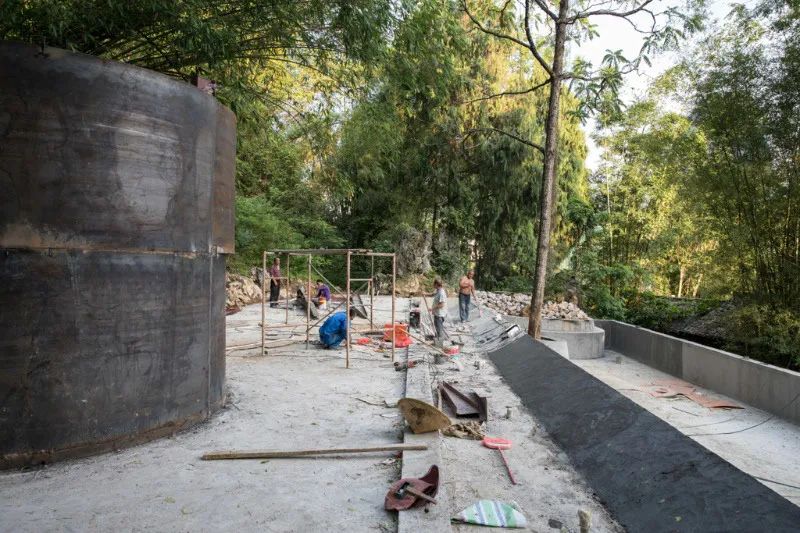

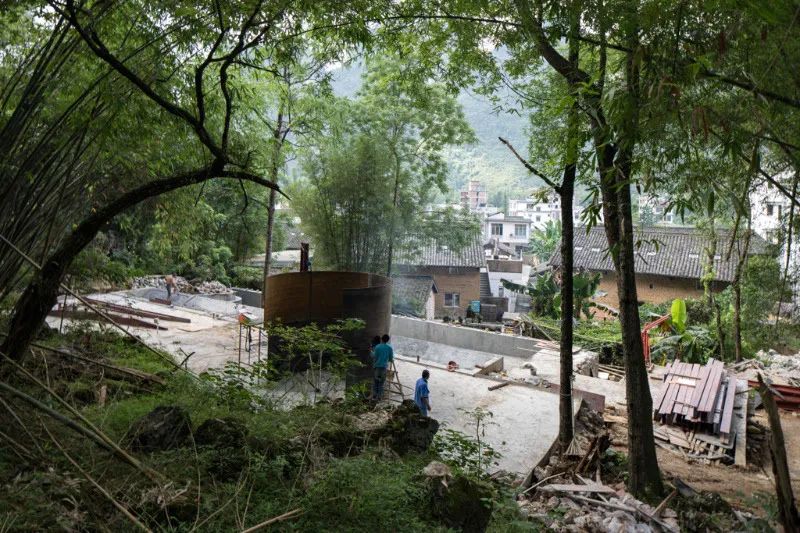

▲施工中与建成后

▲施工中与建成后

▲造型轻盈，尽端的结构A字撑消隐于风景中

结构解析

Structure Analysis

在设计伊始，刘宇扬老师便邀请结构师张准参与，共同挖掘结构在项目中的价值。随着各种外部条件的慢慢清晰，功能、空间、结构间的互动也将模糊的结构印象慢慢转变为清晰的影像。

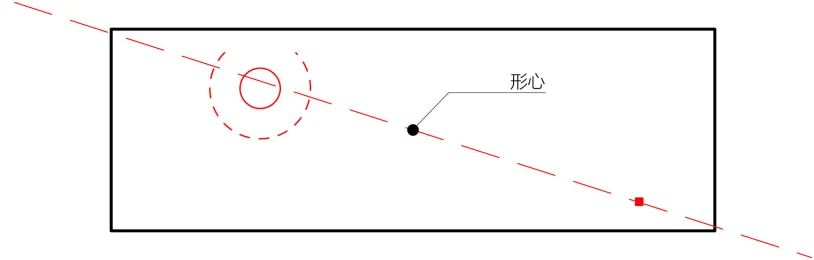

结构方案

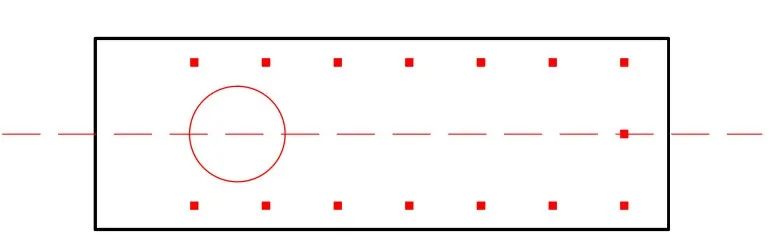

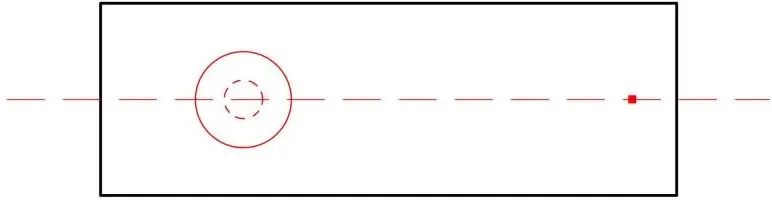

▲1. 立柱均匀在房屋周边布置

▲

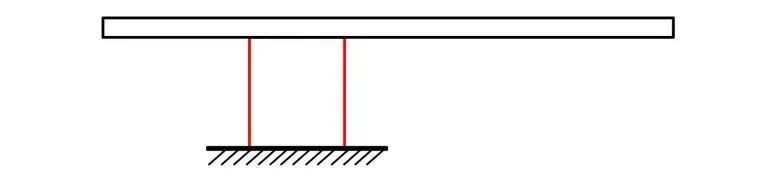

2.

单独筒体悬挑屋面

▲3

.

淋浴区界面布置结构（红色实线）

▲4. 储物区界面布置结构（红色实线）

▲

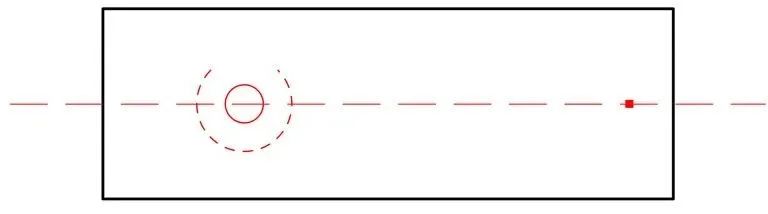

5.

筒体移动后的结构布局

有关瑜伽亭结构的详细内容请点击：

和作｜喜岳云庐瑜伽亭的结构：

不稳定的稳定

结构支撑部分全部用

素钢板打造

，经过打磨后保留的

焊缝痕迹清晰可见，呈现独特的印记和纹理

。 屋顶部分采用仅30公分高的箱梁结构，喷涂成具有未来感的金属银灰色，通过精巧的结构设计增强屋顶的“悬浮”感，举重若轻。

所有电气设备，灯具及吊顶板均整合在此厚度内

，并通过两侧变截面的处理形成边侧轻薄的视觉效果。

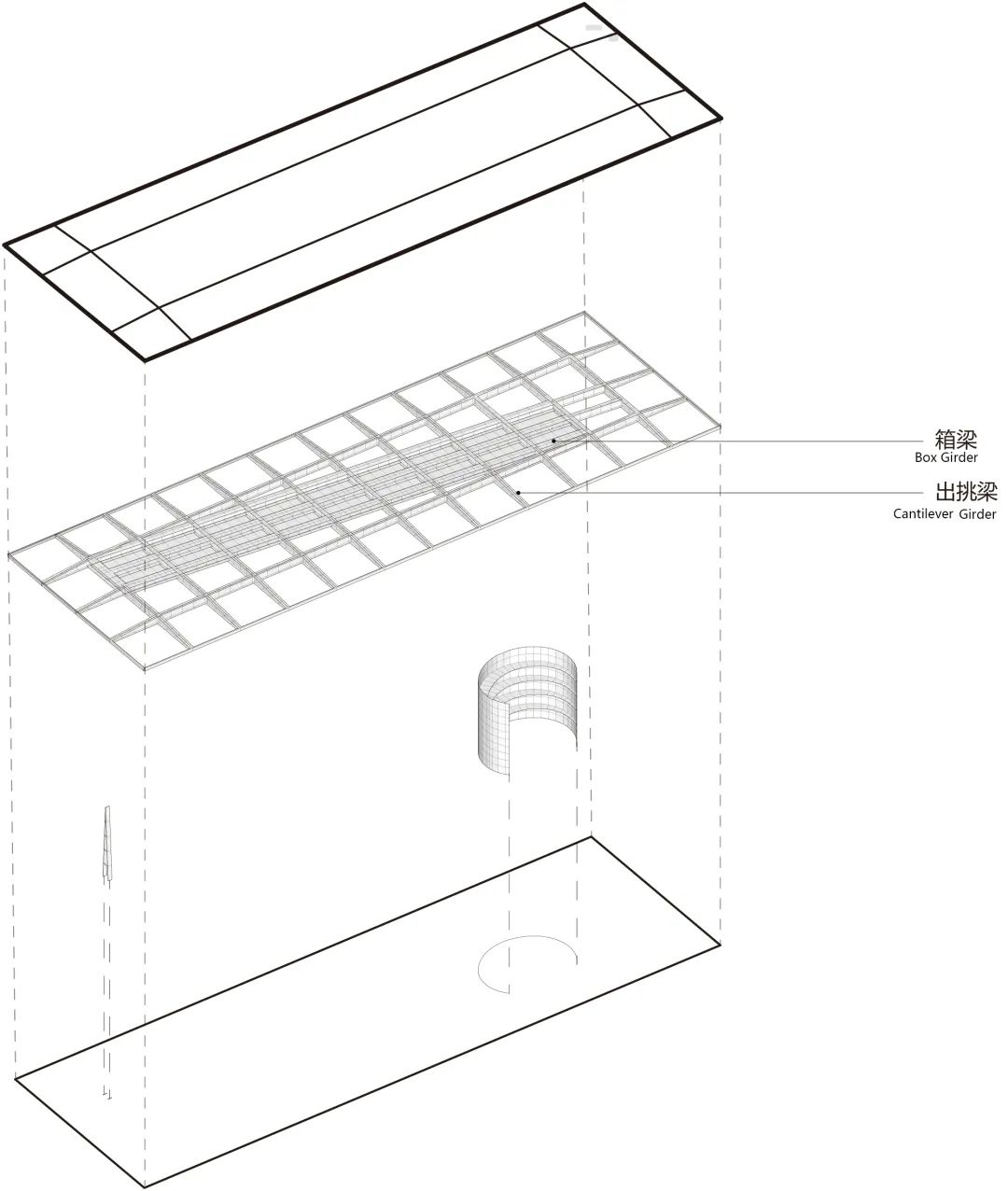

▲瑜伽亭构造轴测爆炸图

▲受力分析图

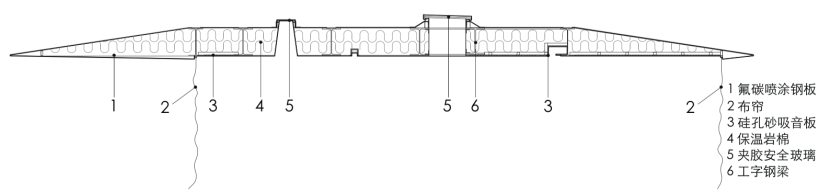

▲顶棚剖面图

利用中部钢板的可受力承重部分, 开孔设6组内嵌式吊杆,可吊挂空中瑜伽吊床或无线灯具。

考虑瑜伽活动会有很多抬头仰望的姿势，屋顶下的空间设计也是颇具匠心。

钢梁之间嵌入银灰色的硅孔砂吸音板作为吊顶，清晰地显露出结构骨架也兼顾内部空间吸音效果。

弧线钢板墙部分由1.2厘米厚的钢板组成，背面的横向肋板即有结构作用也可作为储物隔板。

空间功能与氛围

Space Function & Atmosphere

充满视觉张力的设计，传递出瑜伽活力与美的关联,寻求自然与自我的平衡。这既是实现了建筑的设计意图，也带来了惊奇的结构表现。但这种结构表现并非以表现结构为目的，非常规的比例表达仅仅是表象，而这种

表达背后的空间意义是设计落脚点

。

一圈近50米周长的抗紫外线

半透明布帘替代了常规的玻璃门窗

。半透明布帘

形成若即若离的边界

，用最大幅面的布料制作了一短两长，高度均为3米的三幅帘布。上部采用曲线轨道固定，下部于帘布内置铁圈链，吸附在地面固定的强磁铁上，起到抗风的作用并保持幅面的平整效果。

▲布帘不同围合状态下的瑜伽空间动态图

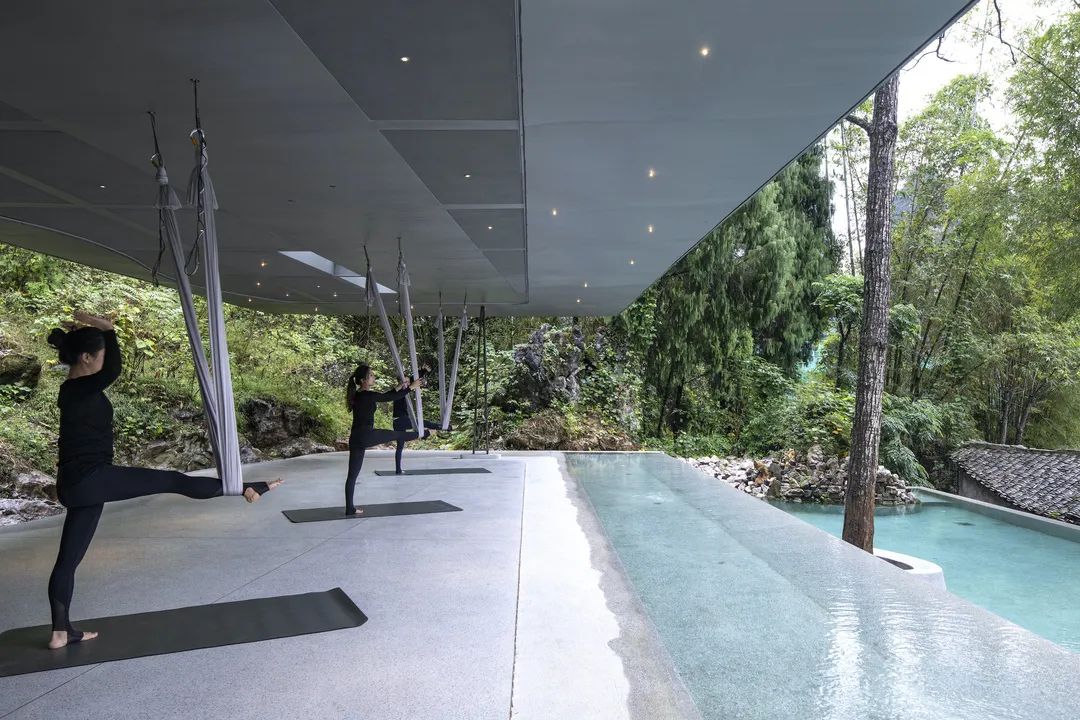

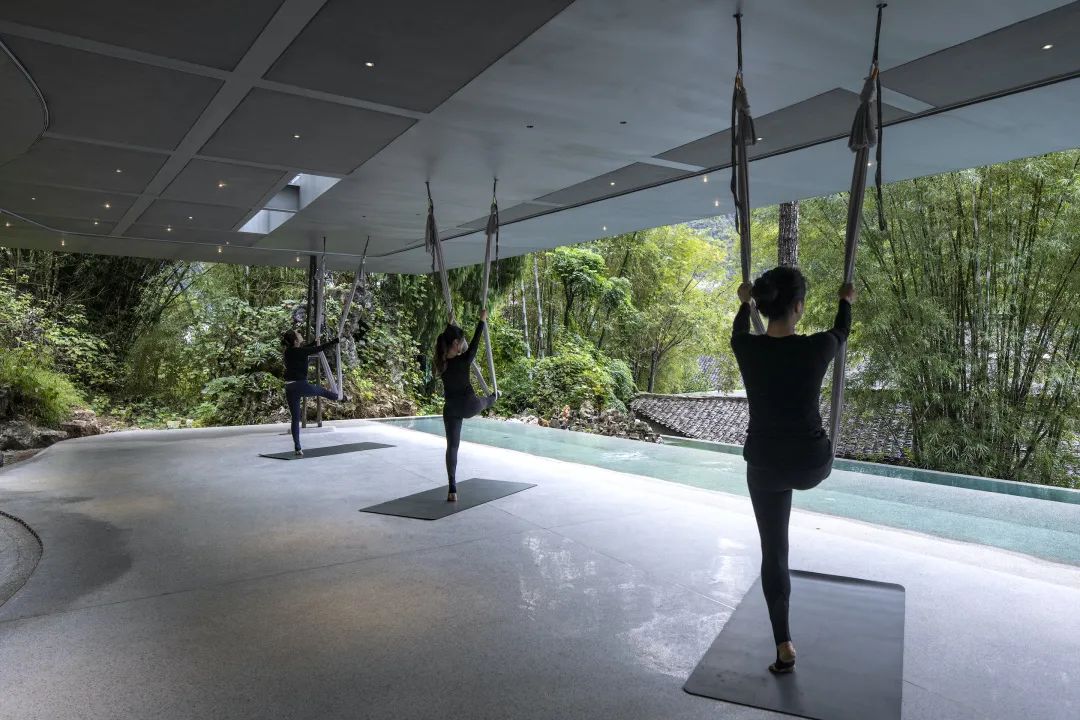

▲在拉开帘布的瑜伽空间感怀自然，身心合一

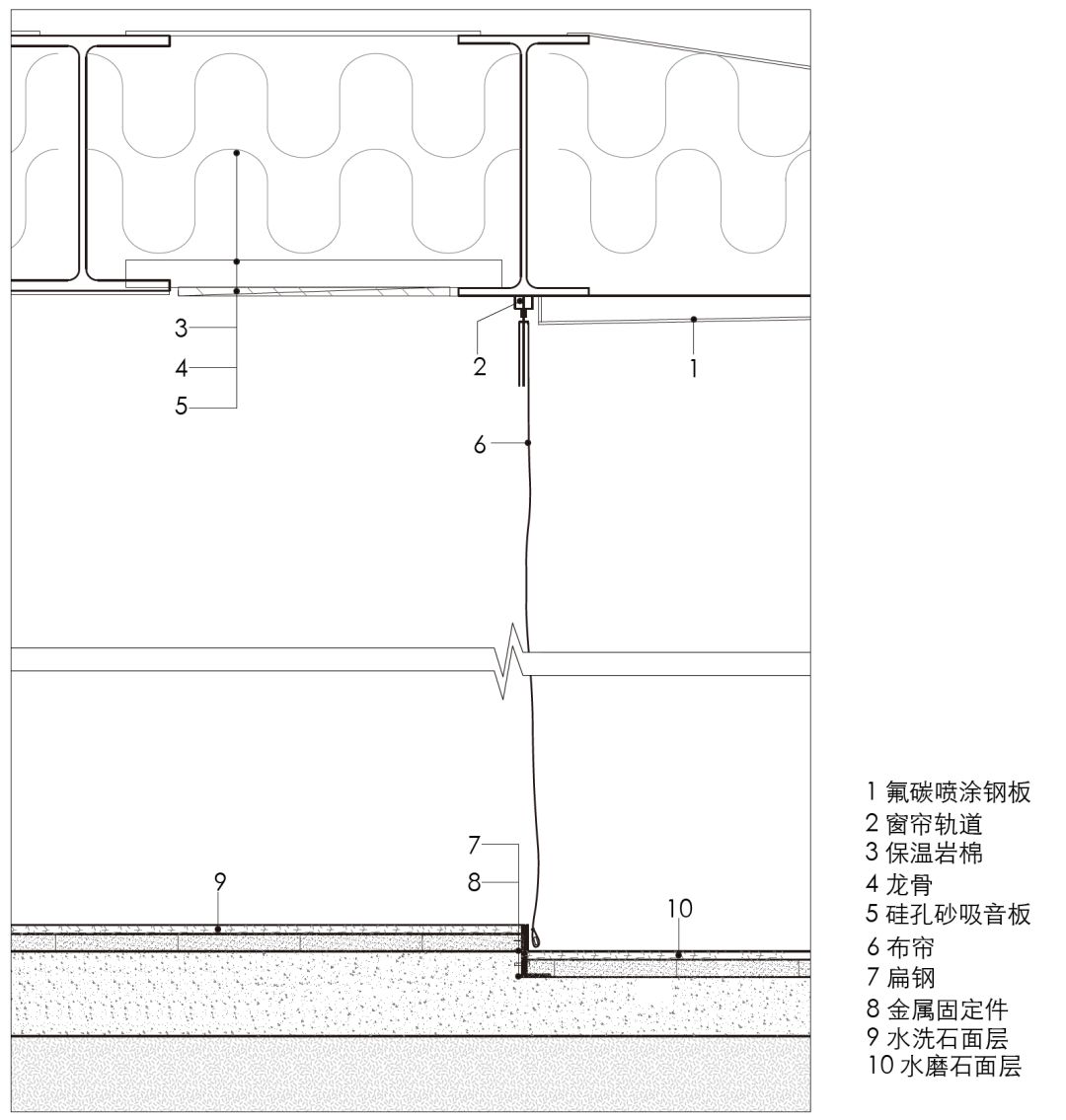

▲窗帘轨道剖面图

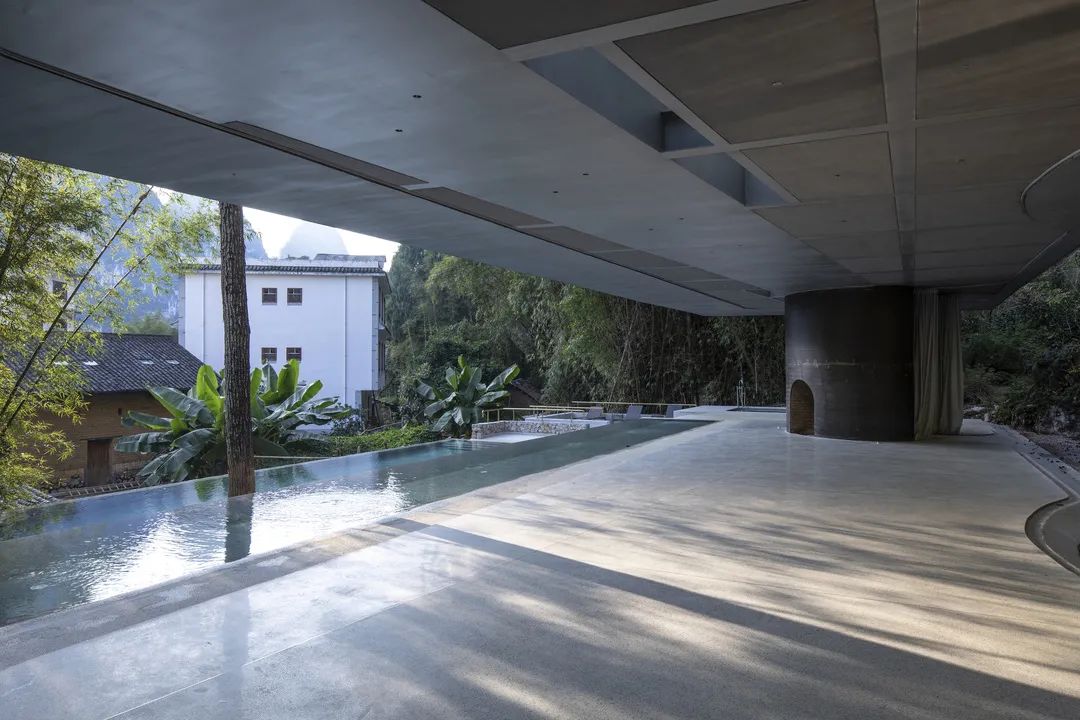

夹于硅孔砂吸音板和抛光水磨石之中的半室内外空间完整捕捉了前村到后山的全景叙事。帘内空间可作为

瑜伽场地、泳池休息区、举办宴会及会议等多功能使用。

壁炉与淋浴间

弧形钢板正面嵌入柴火壁炉，冬季围炉夜话，倍感暖意。淋浴区背靠水洗石墙，迎面铺陈开来的是一幅绿意盎然、山石峭立的自然画卷。

▲施工中与建成后

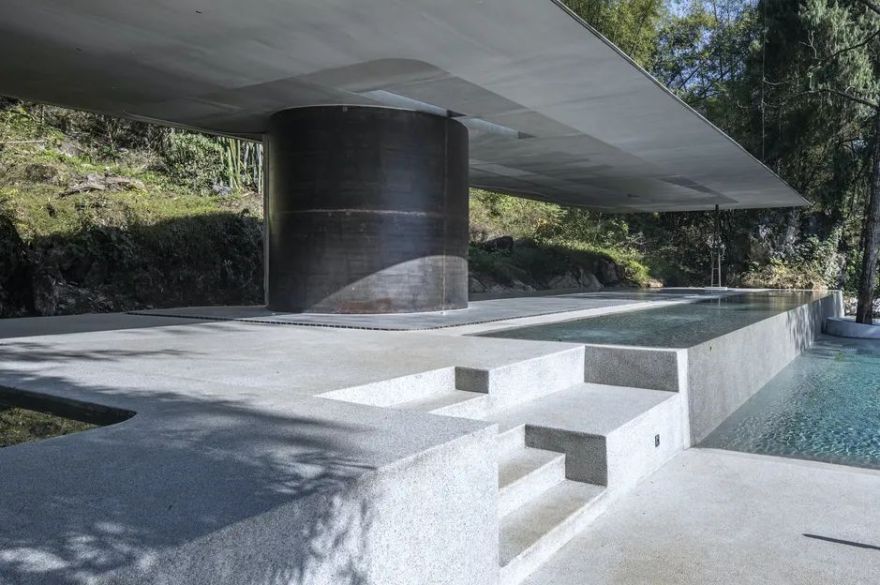

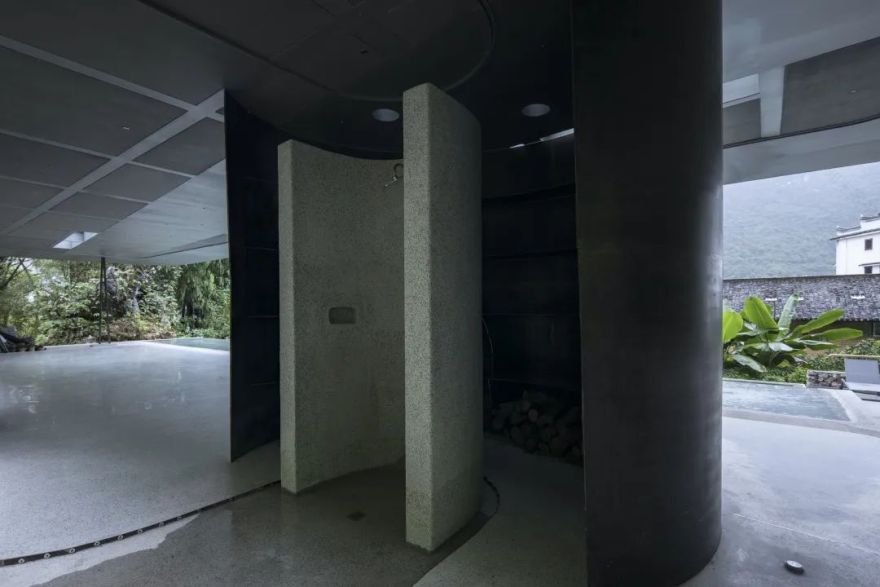

▲既是壁炉亦是淋浴间

▲桶壁内侧轴测图

当我们透过一种既抽象又直接的方式来表达建筑的时候，不对钢结构做出任何材料上的装饰，甚至连喷涂材料都可以舍弃，而是更纯粹的去

反应了其最本真的工业材料属性

，而

达到一种既未来又原始的精确关系。

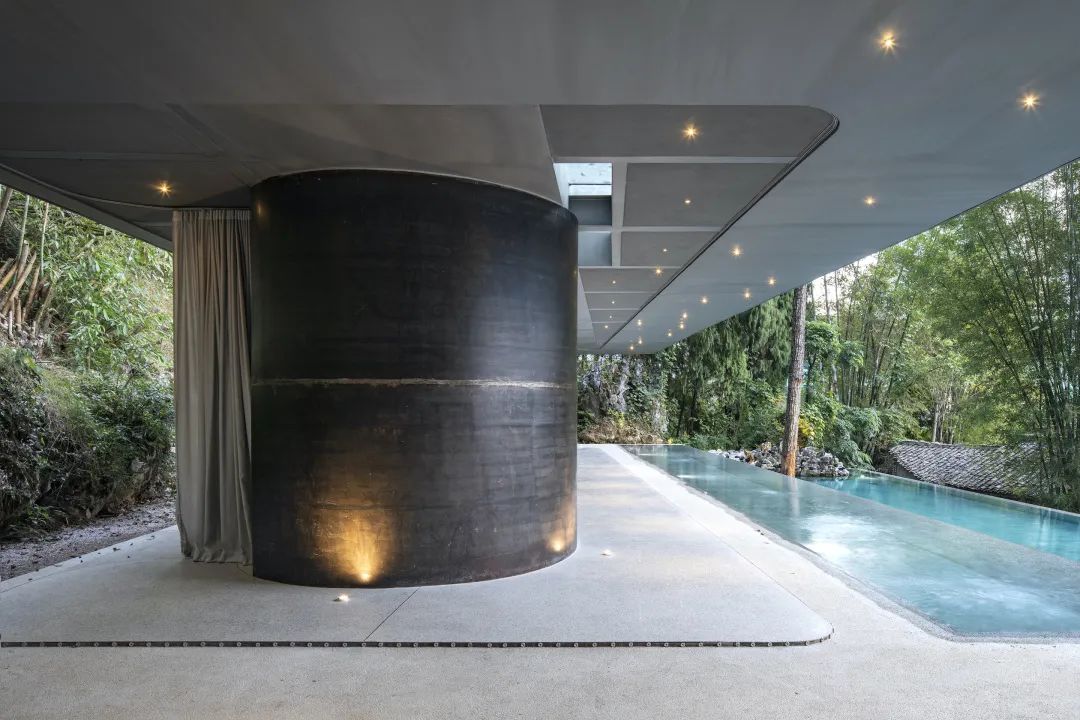

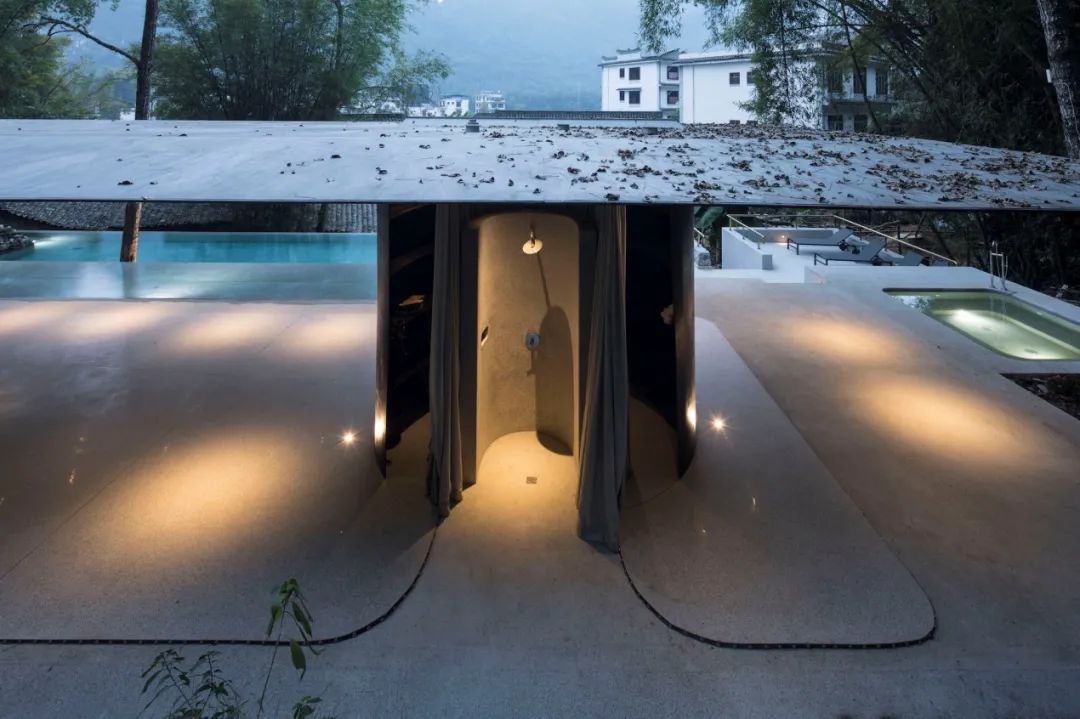

▲弧形壁炉包裹嵌入了弧形淋浴间

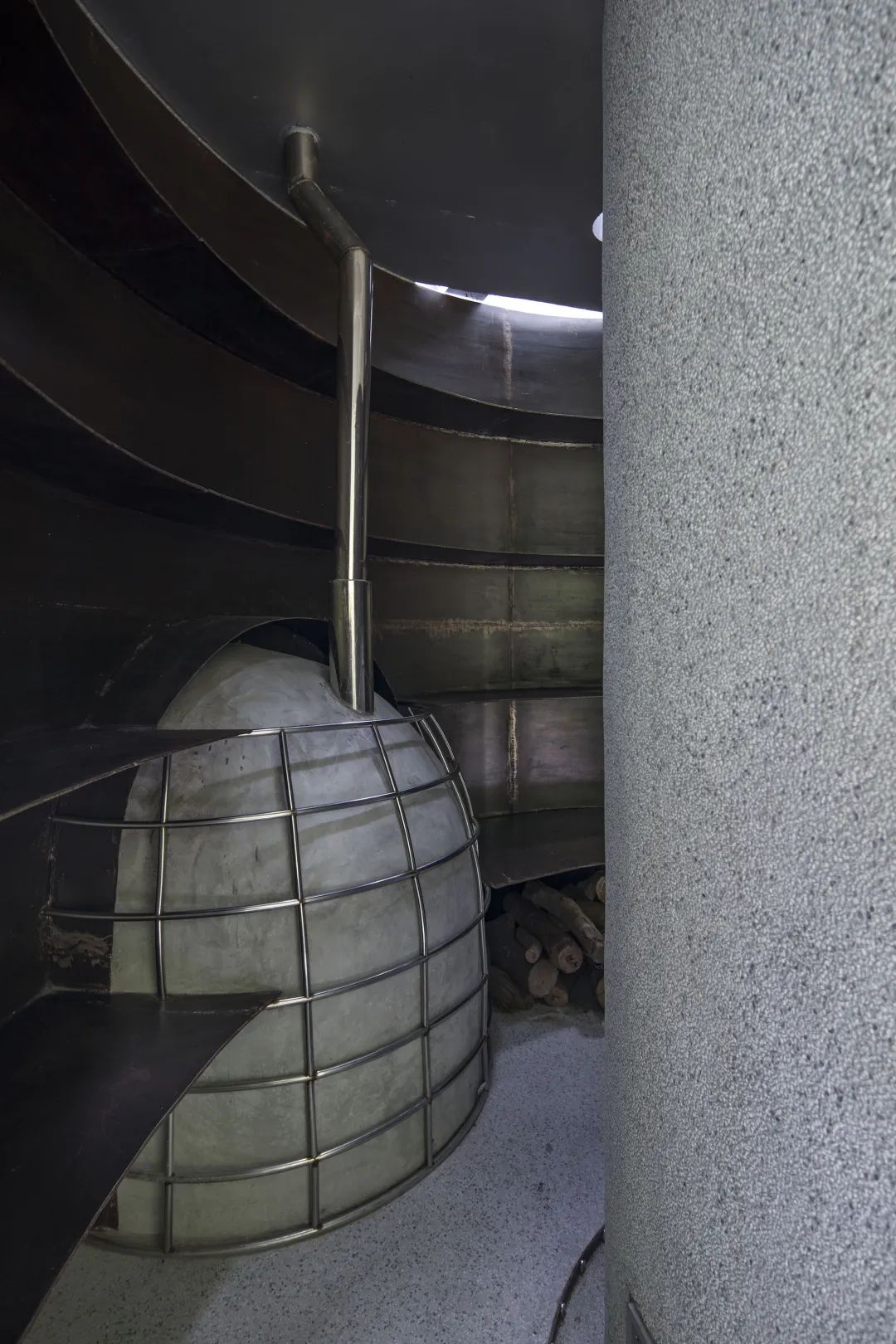

▲壁炉内景，保留了建材原始工业材料属性

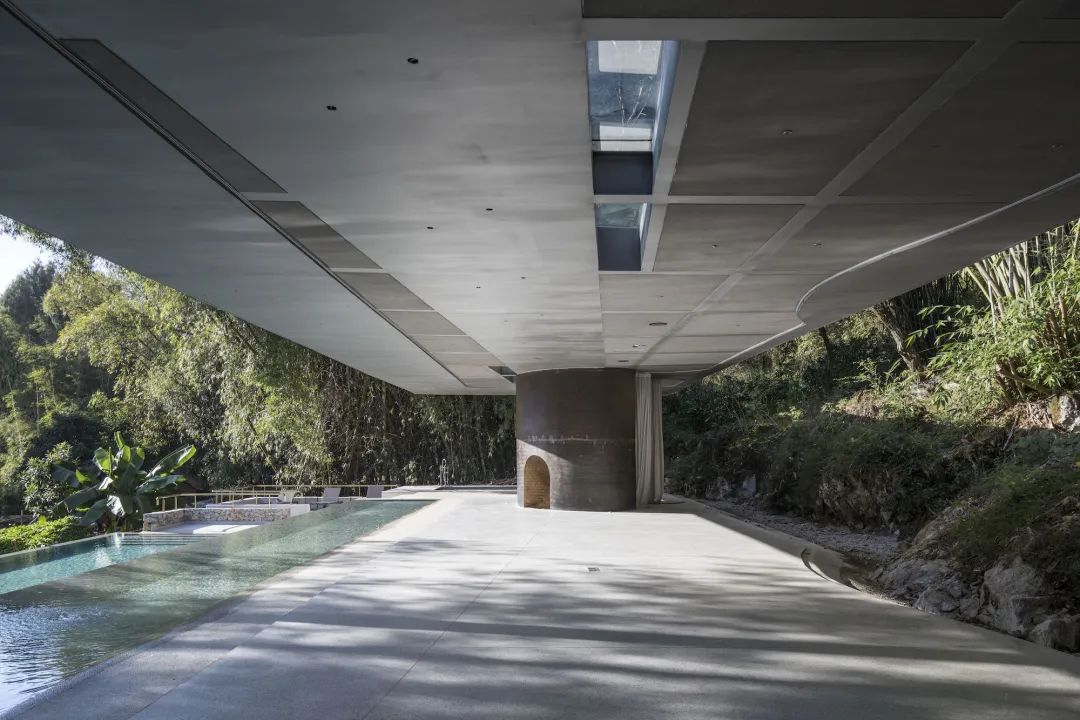

在日光晴好的白日，条形天窗及锥形采光孔捕捉时刻变化的光影，带来别有洞天的惊喜。

嵌入吊顶内的天花灯，带来柔和光线，夜幕下星星点点的效果又似另一重浩渺的星空。

▲阳光与灯光带来不一样的空间氛围

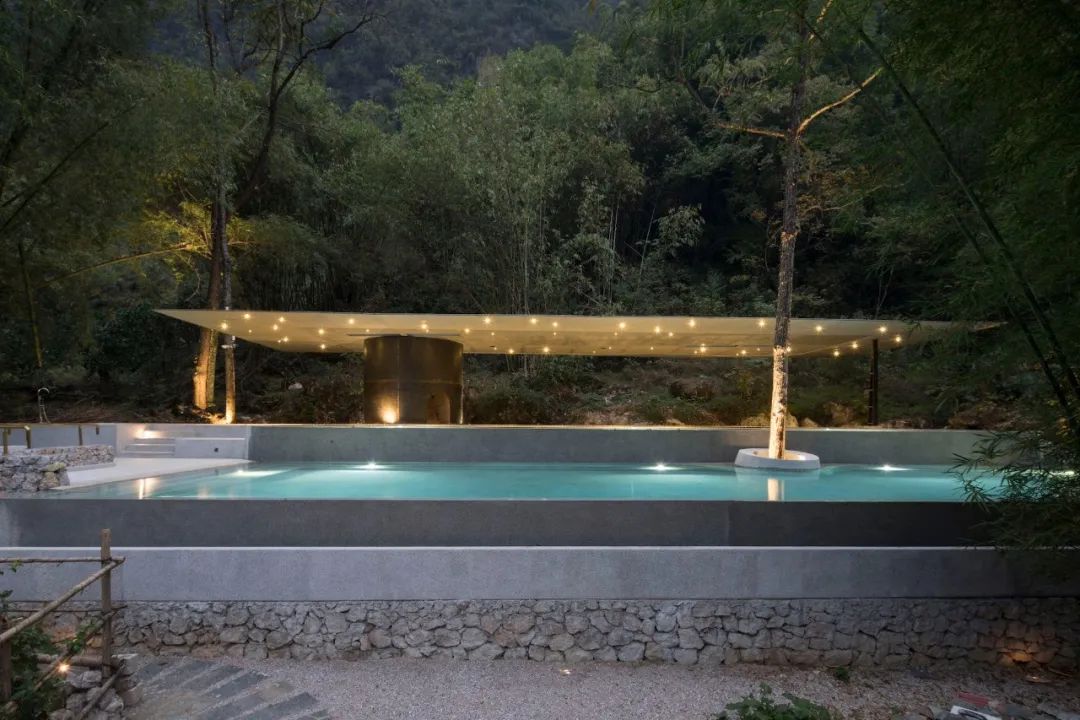

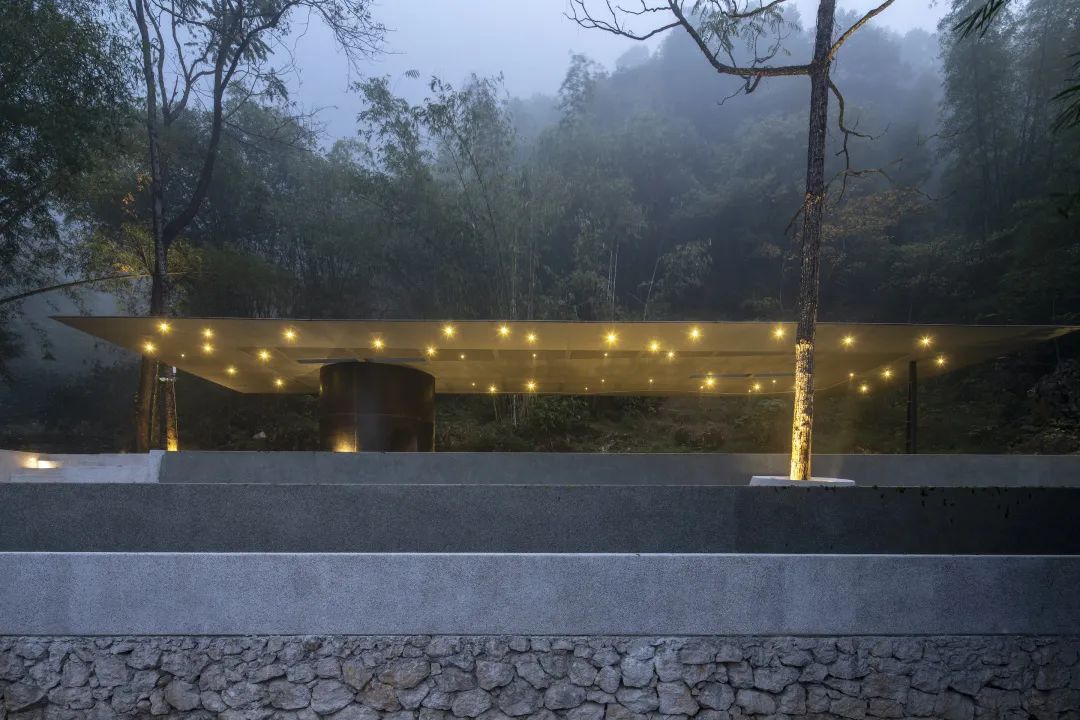

▲亮灯后的瑜伽亭星光点点

技术图纸

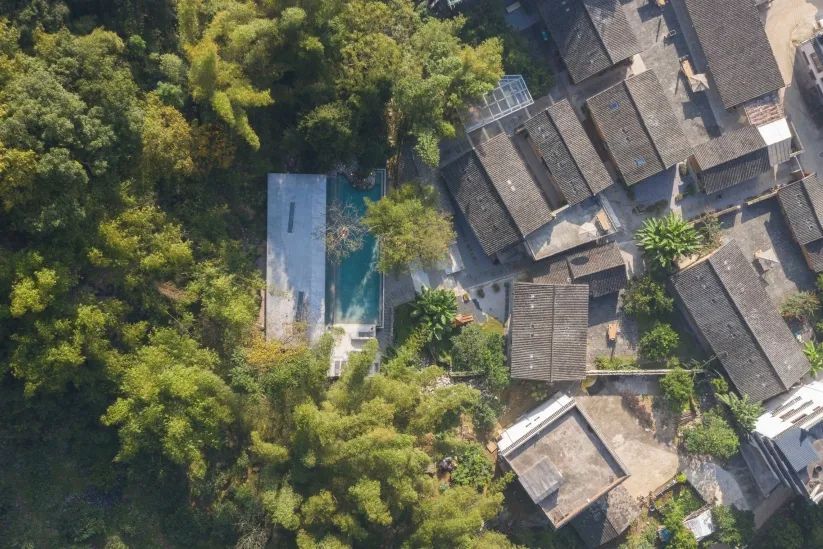

▲总平面图

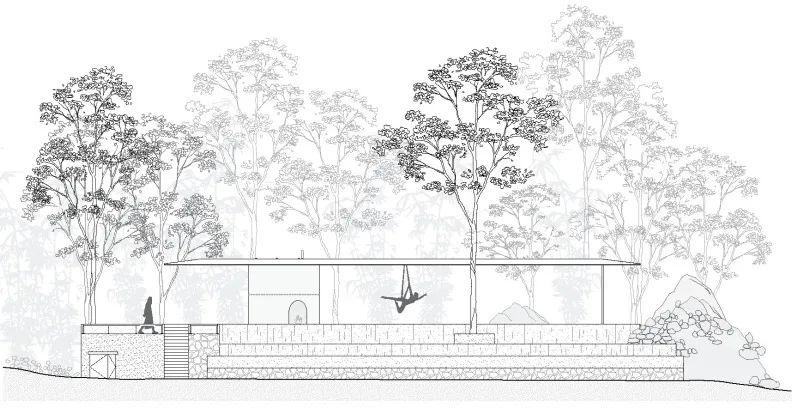

▲南立面图

▲西立面图

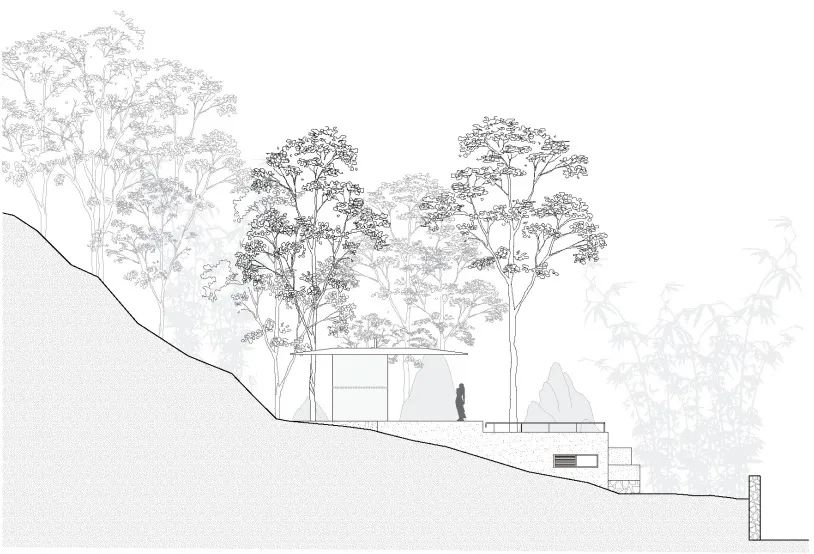

▲A-A剖面图

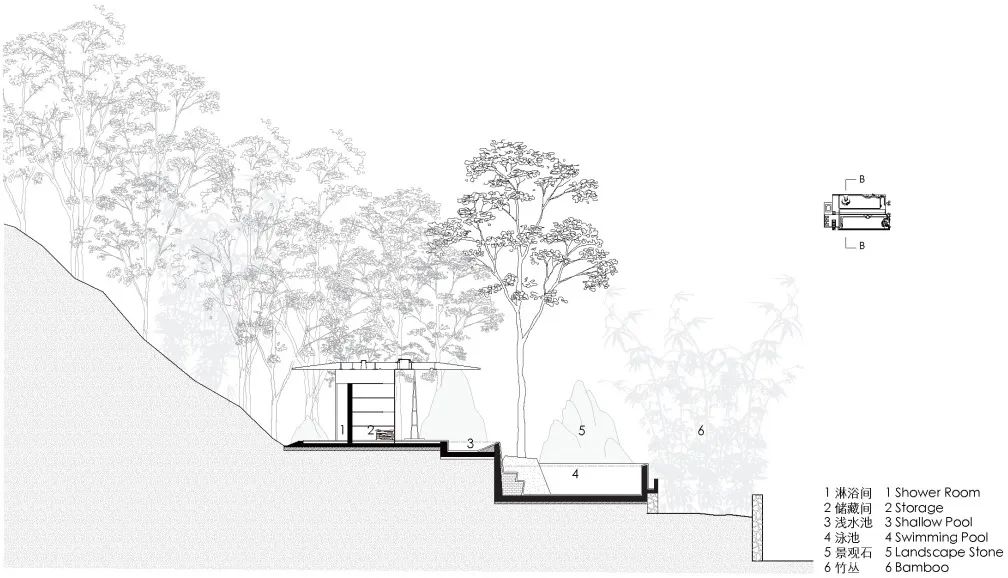

▲B-B剖面图

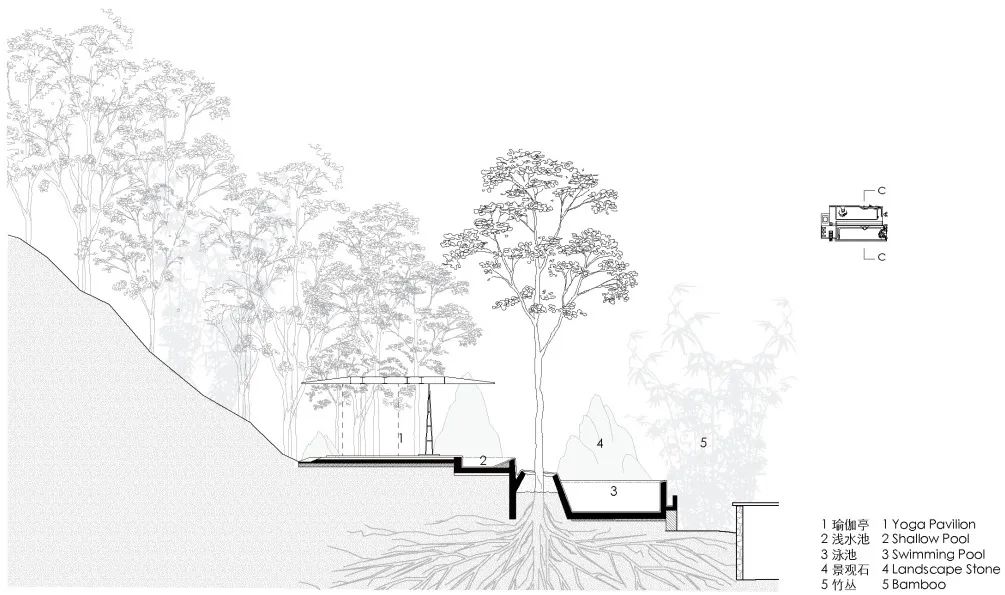

▲C-C剖面图

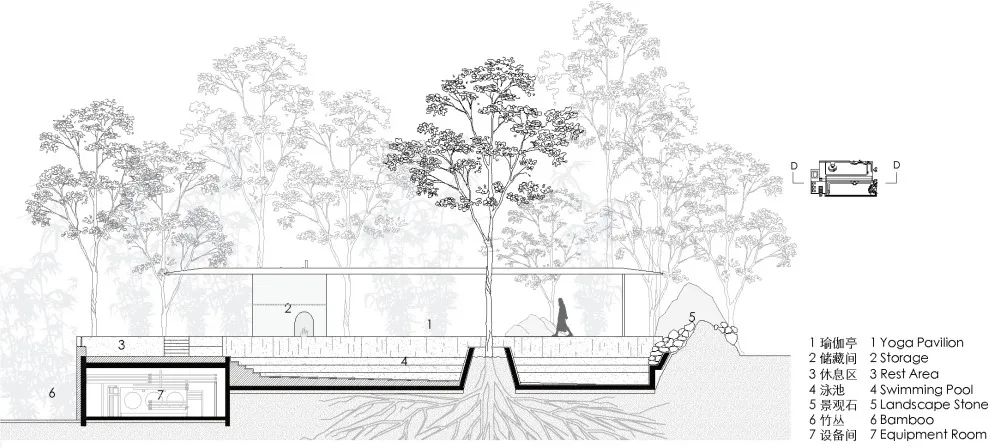

▲D-D剖面图

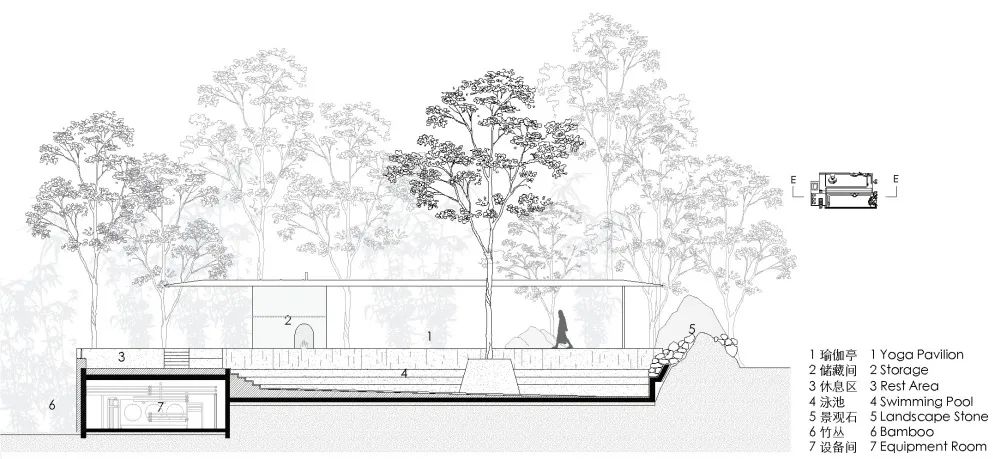

▲E-E剖面图

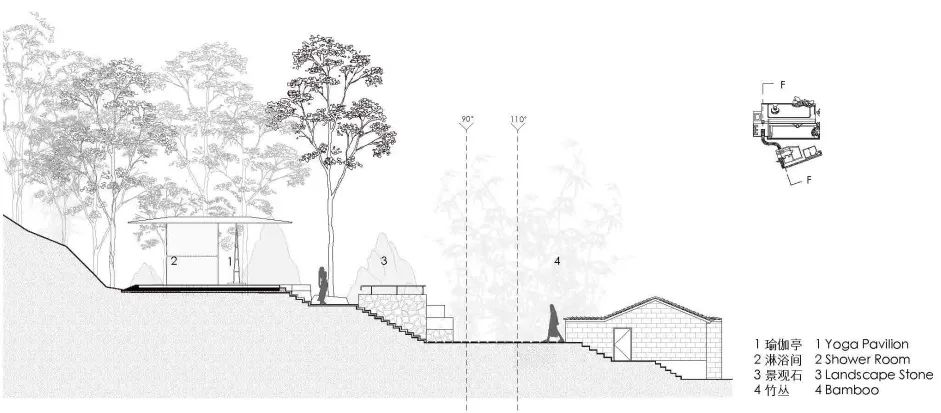

▲F-F剖面图

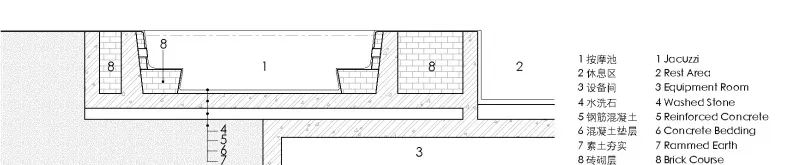

▲按摩池剖面

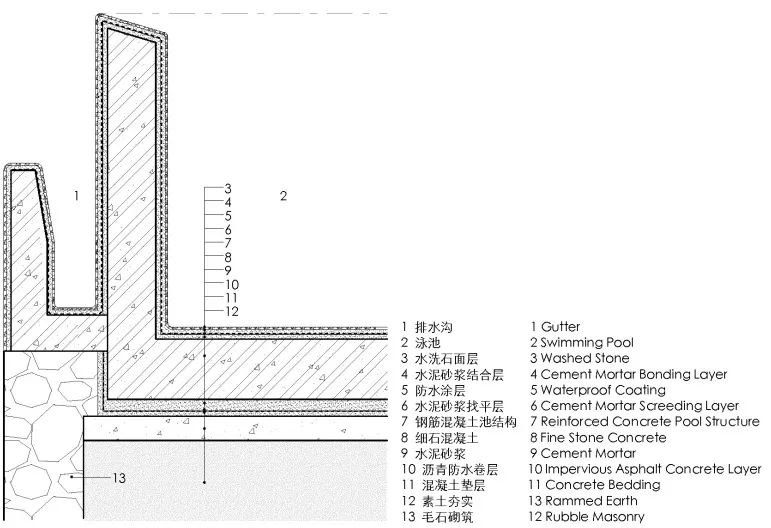

▲排水沟剖面

▲屋顶平面图

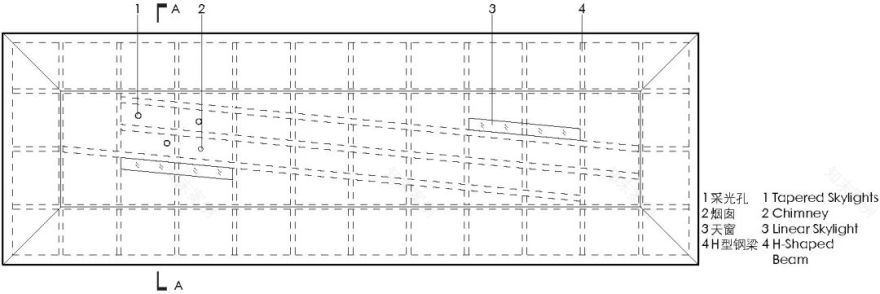

▲天花平面图

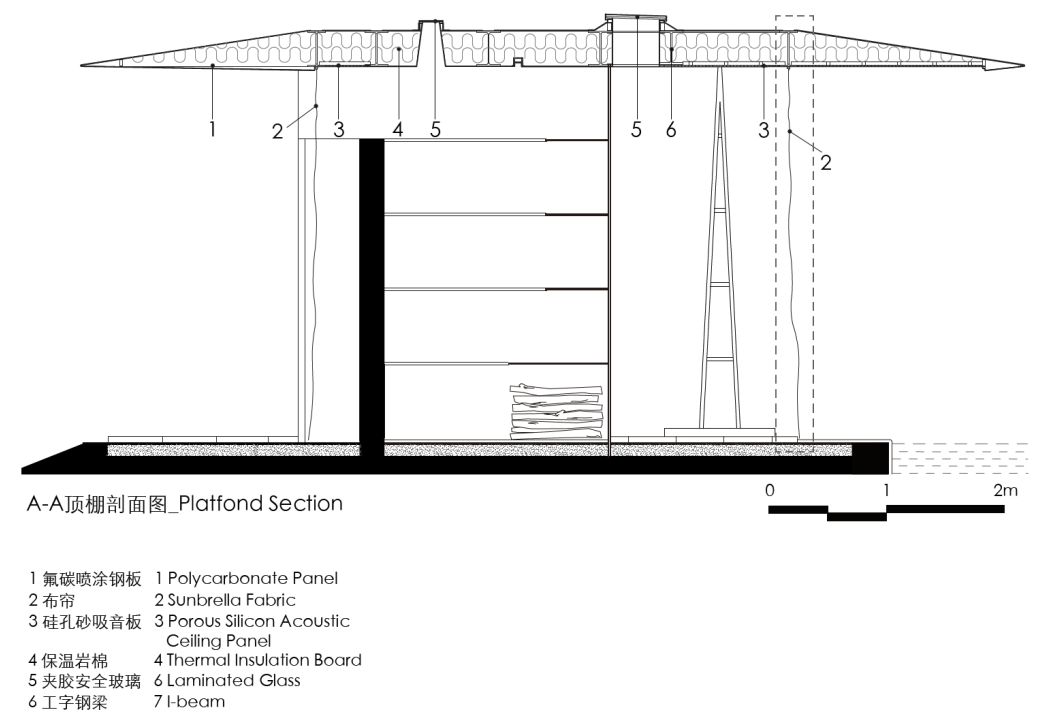

▲A-A顶棚剖面图

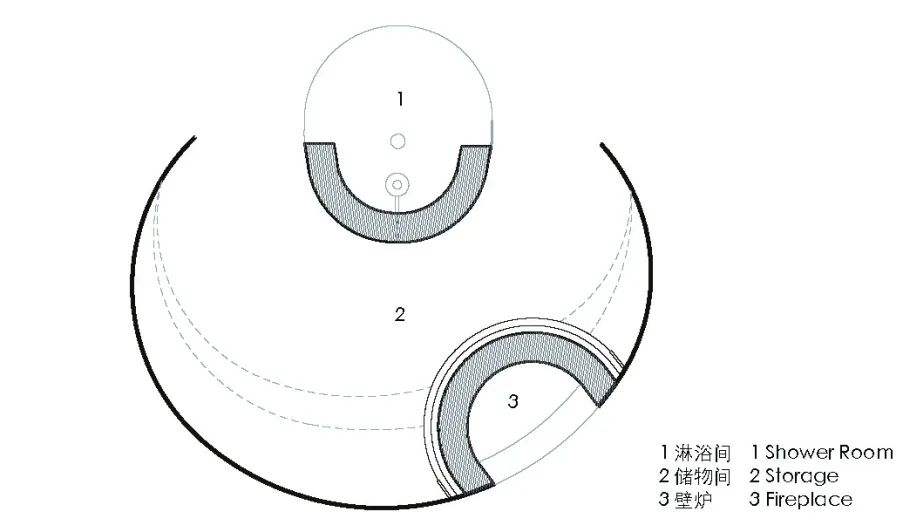

▲壁炉平面图

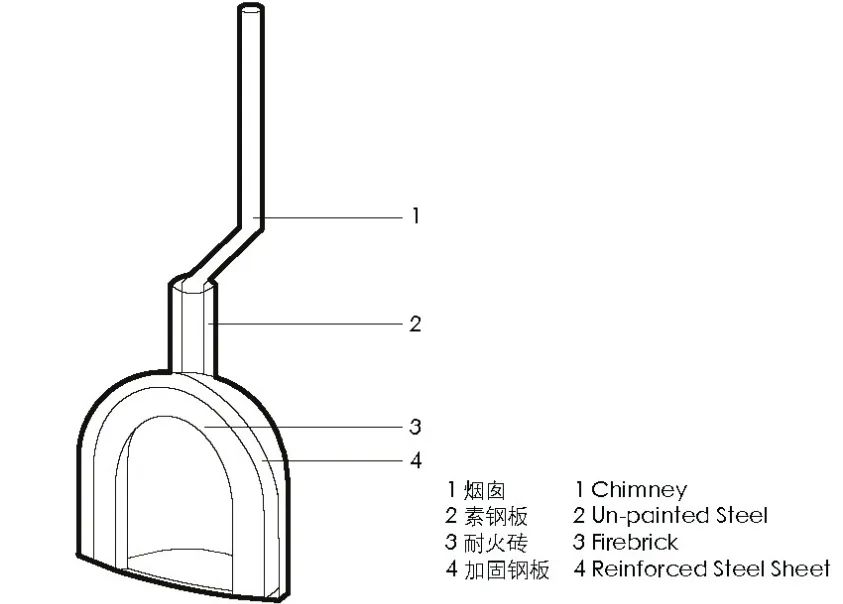

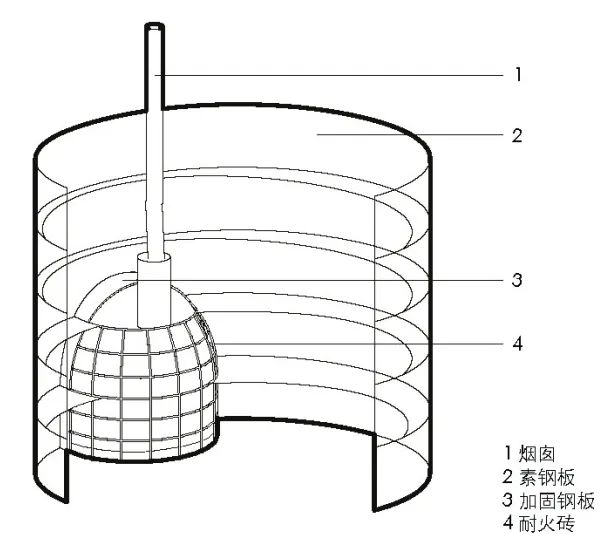

▲壁炉轴测图

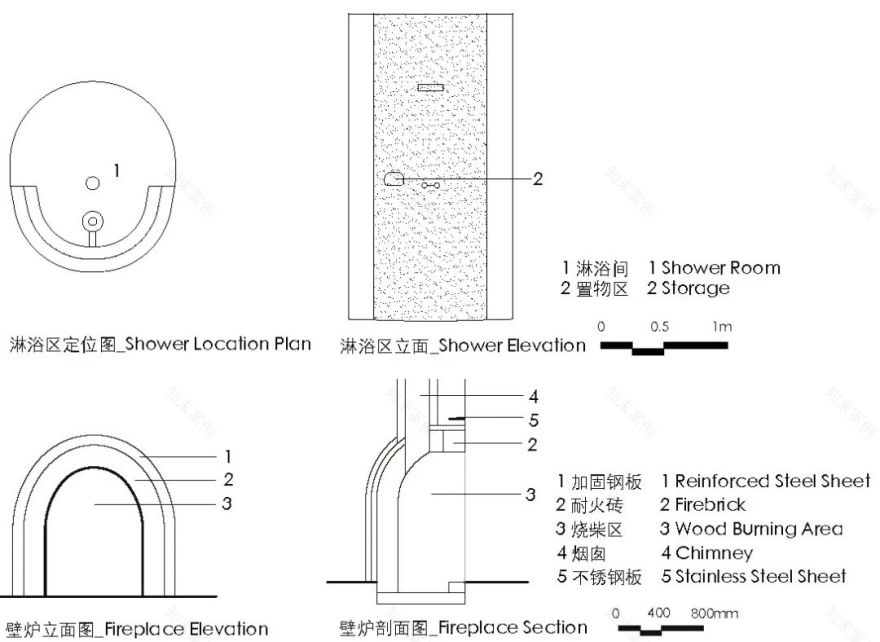

▲壁炉详图

▲树池平面与轴测图

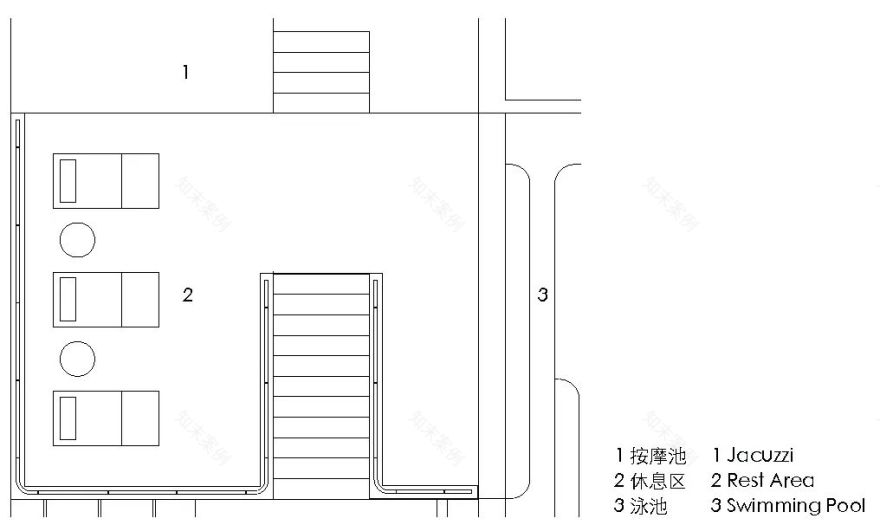

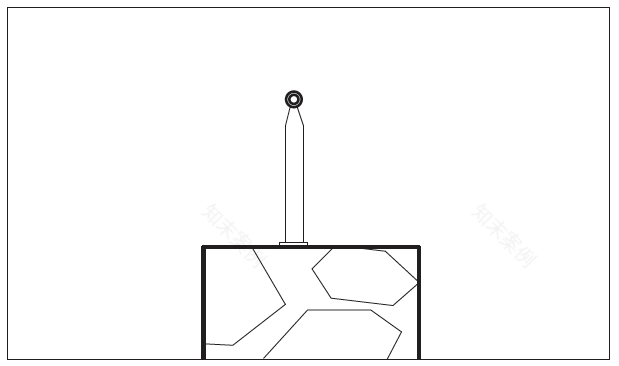

▲台阶扶手平面

Project Introduction

It's a tectonic experience for the mind, the body and the landscape.

The project is situated on a small plateau at the foothill behind Yangjia Village where the acclaimed Yun House Eco-resort is located.  Through minimum ground leveling and maximum preservation of views and vegetation, the design juxtaposes a pair of swimming pools and a yoga pavilion of almost equal dimensions parallel on the site, forming a high point in the hotel’s spatial sequence.

The footprint of the swimming pool is nearly equal to the yoga pavilion.  Adjacent to the path, the lower part of the site houses the infinity pool which directs views towards village, trees, and rocks, while the shallow upper pool under the pavilion directs views towards mountains, clouds, and stars.

The architecture pays tributes to the Nature in a minimalist way. A curved steel wall and an A-shaped steel column support the 8-meter by 24-meter steel canopy. A 50-metre long anti-ultraviolet translucent Sunbrella® fabric replaces the typical glass door and window façade.  Hanging between the ceiling and polished terrazzo flooring, the super-lightweight curtain of 127-gram per square meter captures a poetic panoramic view from the front village to the back mountains.

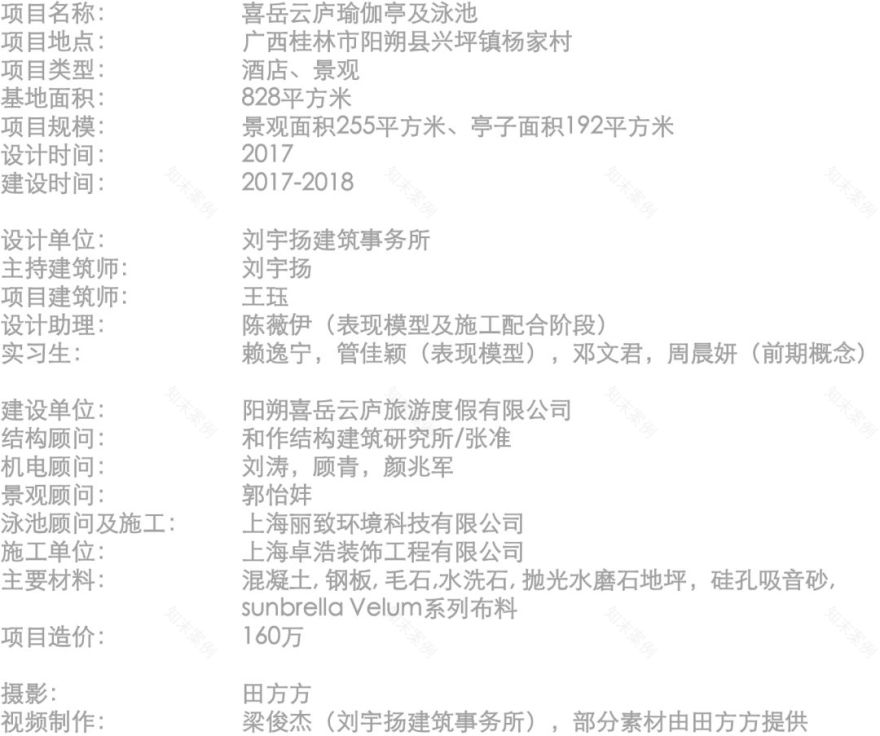

Client:

XY Hotel Management LLC.

Location :         Xingping Town, Guangxi

Type :               Hospitality &Landscape

Scale :              Landscape 255 sqm，Pavilion192 sqm

Design / Built : 2017/ 2018
