沿河景观智能环保公厕项目

智能公厕是响应国家节能环保政策，基于物联网时代大背景下的产物，它在安装和功能使用上做到便捷、简单、安全、智能、物联，同时在外观造型设计更具有景观效应，可提升城市、旅游景区和环保形象。

公厕主体采用钢结构，使整个建筑在坚固的基础上更加轻量；外墙采用塑化木材料，与周围绿化有机结合。公厕外设大面积塑化木平台，既与公厕整体完美结合，又与周边环境形成反差，实现景观效果。

智能公厕实现了对公厕实时管理、远程管理。管理者可通过APP和触摸屏实时对厕所内灯光、空调、排风、温湿度、空气质量等进行智能化管理，实现对公厕的远程控制和现场控制相结合，手机APP 控制、触摸屏控制和开关控制的完美兼容。

项目概况

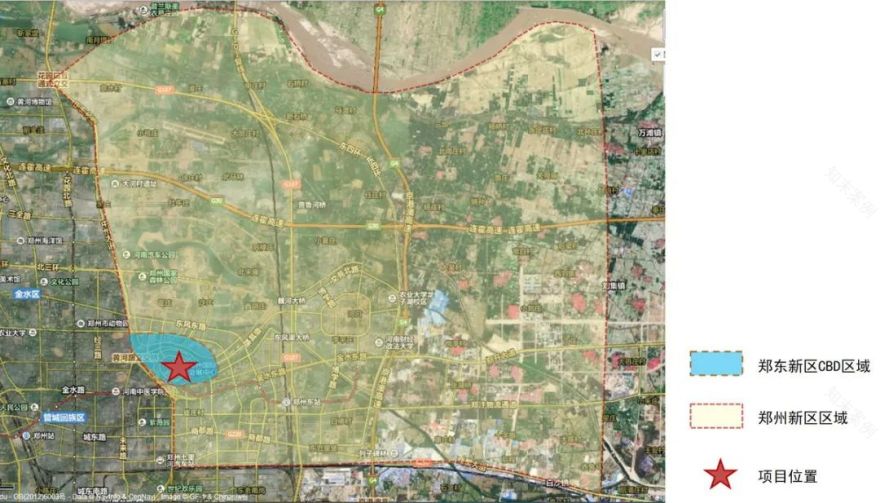

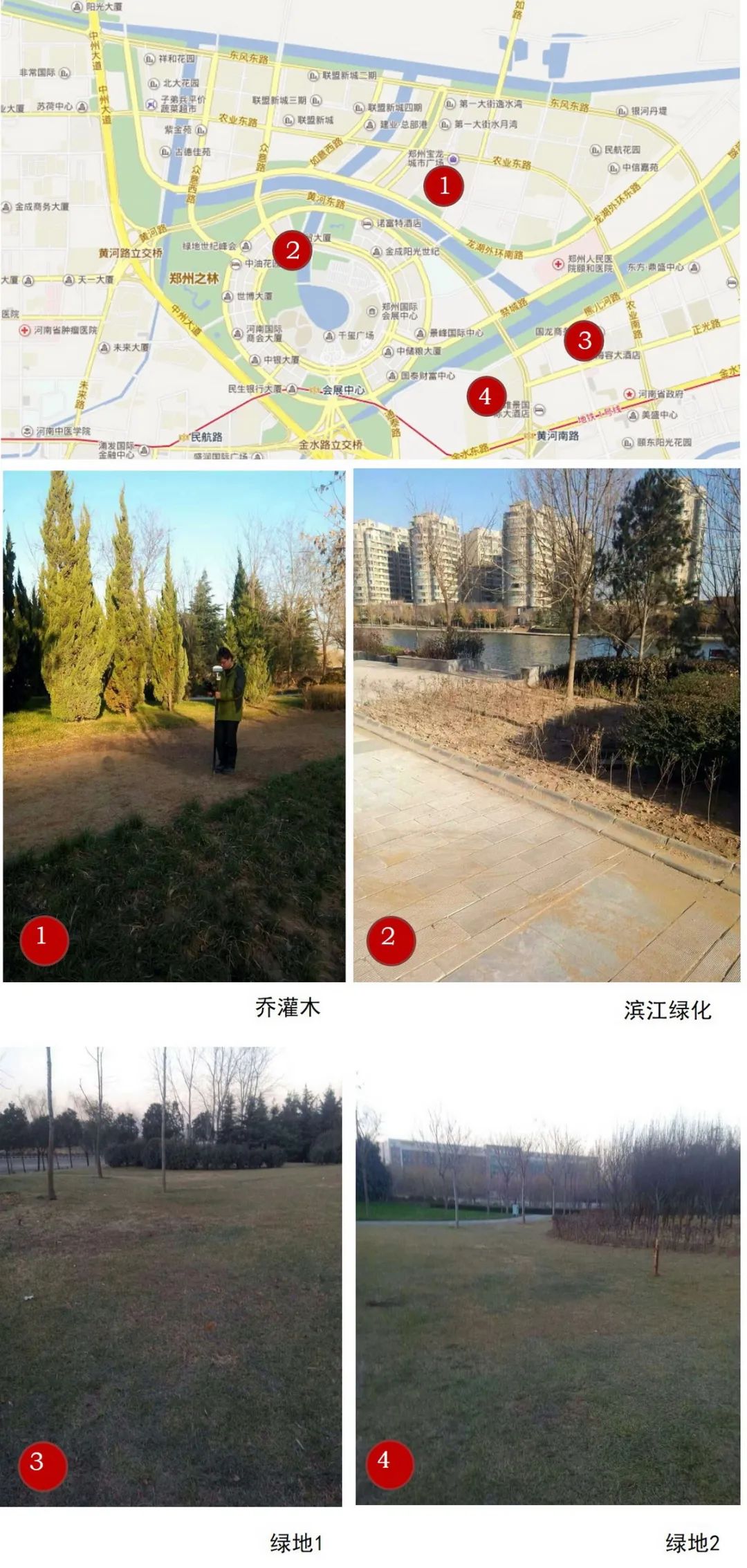

1、项目区位

项目坐落于河南省郑州市区CBD中心绿地公园内，区域内绿树成荫，具有极高的景观性。

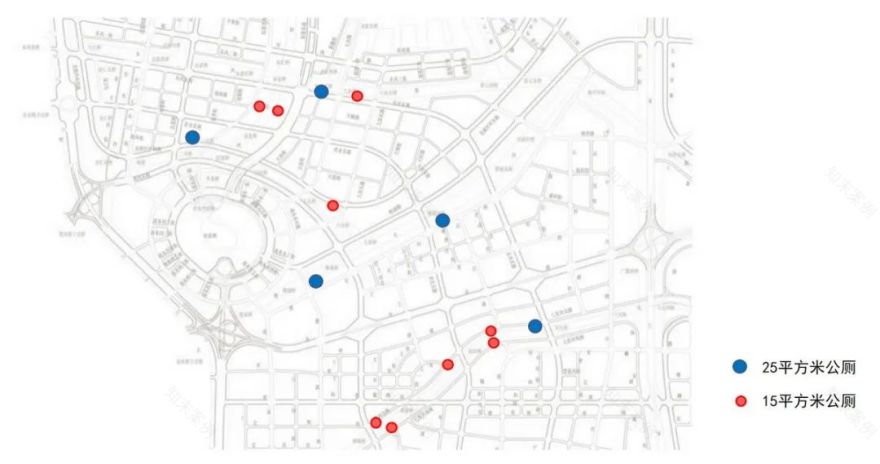

2、空间选址

首期公厕数量共14个， 15平方米9个、25 平方米5个，将布局在沿河两侧的绿化带（约30米宽）

3、场地解读

地块保持着原生态自然地貌，基地内绿树成荫，乔灌草植物物种丰富，生态环境极佳，建筑设计能够与自然相互融合。项目充分利用现有的环境资源，打造了一个以景观绿地保护与利用为主题的绿色建筑典范。

设计理念

全面提升城市服务和管理效率，提倡舒适的体验、环保的设施、现代化的配套。

具有对未来类似项目的示范和推广作用，创建与周围环境和谐共生的生态公厕示范项目，将优秀理念推广至全国。

采用

智慧城市的管理理念，可靠完善的智能化、自动化控制与管理系统，便于使用维护，减少管理成本。

采用装配式设计，运输方便；安装简便、快速，现场施工周期短，占地少；可塑性、可拓展型性强，外形设计自由、简洁，体现结构设计的先进性。

生态节能型建筑设计理念，可循环环保材质的全方位运用，低碳环保。

具备结构的可靠性和稳定性；建筑整体轻巧便捷、便于运输；外观既有传统的园林设计，又有现代的简洁风格，两者在自然环境的映衬下完美结合。

建筑技术与措施

1、模块化设计

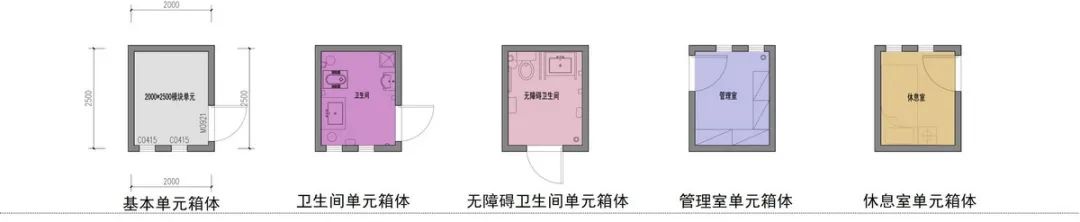

2000*2500mm的模数作为装配式箱体，以模块化为理念，对建筑进行快速、简单的安装。

2、功能布局：

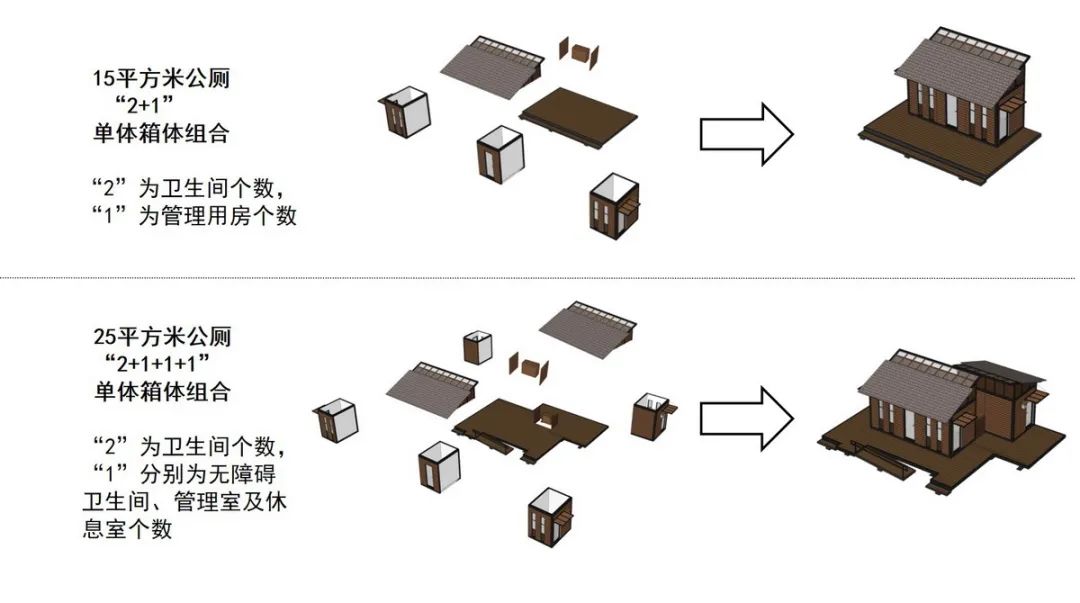

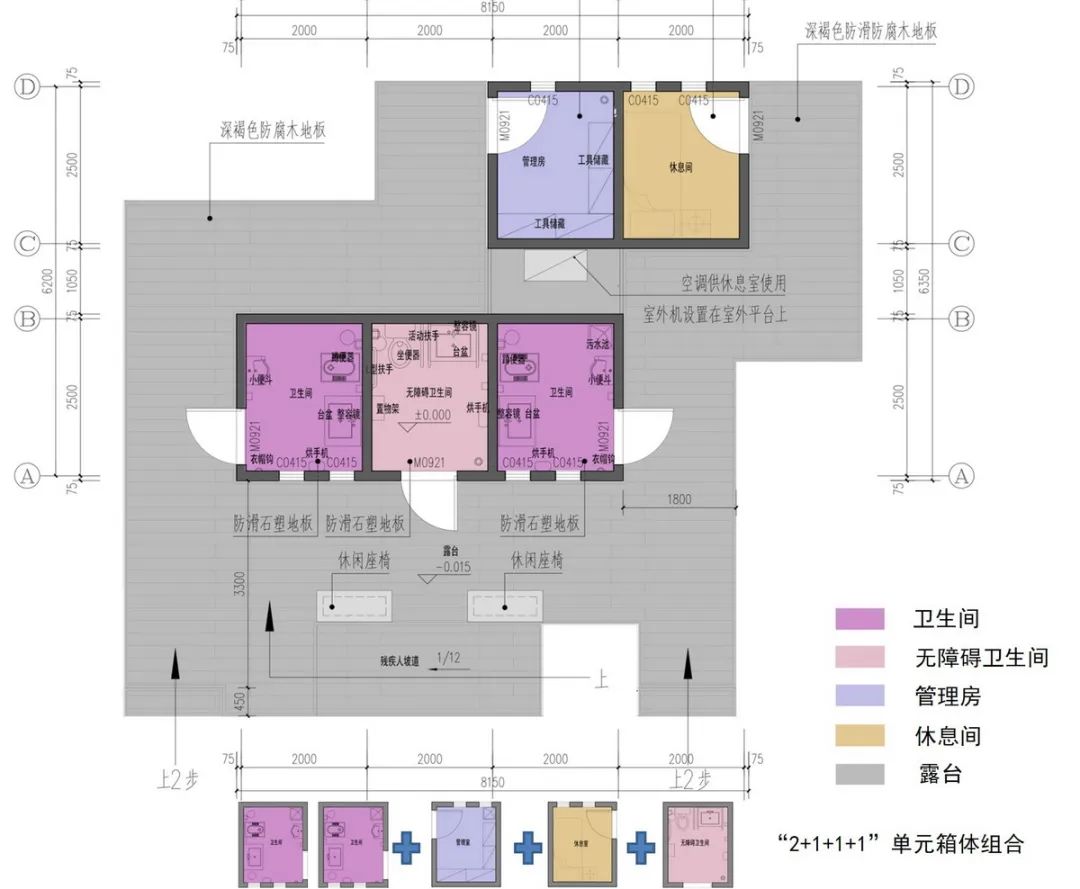

15平方米公厕箱体组合布局

25平方米公厕箱体组合布局

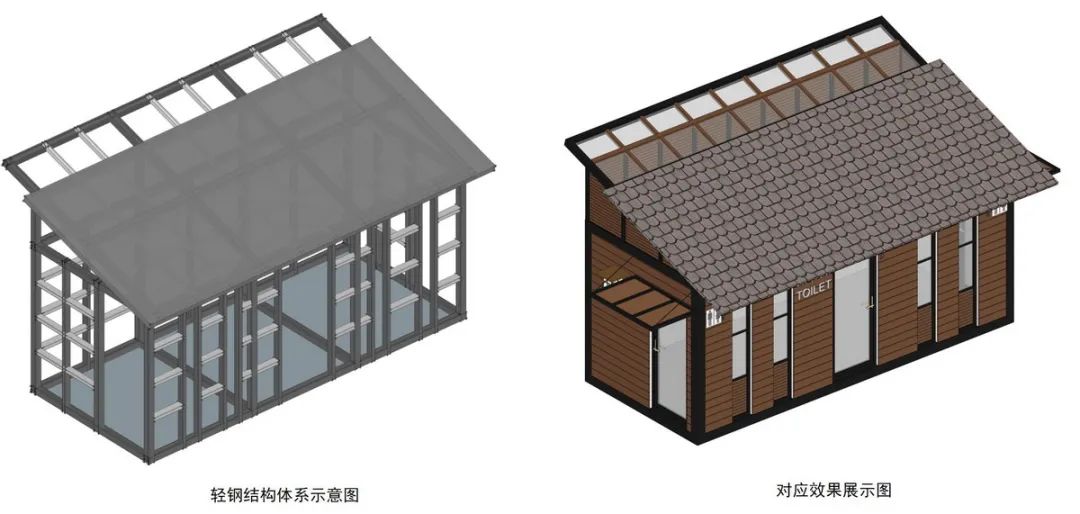

3、结构设计

本工程主体采用装配式轻型钢结构或冷弯薄壁型钢结构体系，地面平台采用钢骨架铺设塑化木地板。

建筑的抗风抗震性能满足相关规范要求，工业化程度高，安装快速简便，现场施工作业量小。

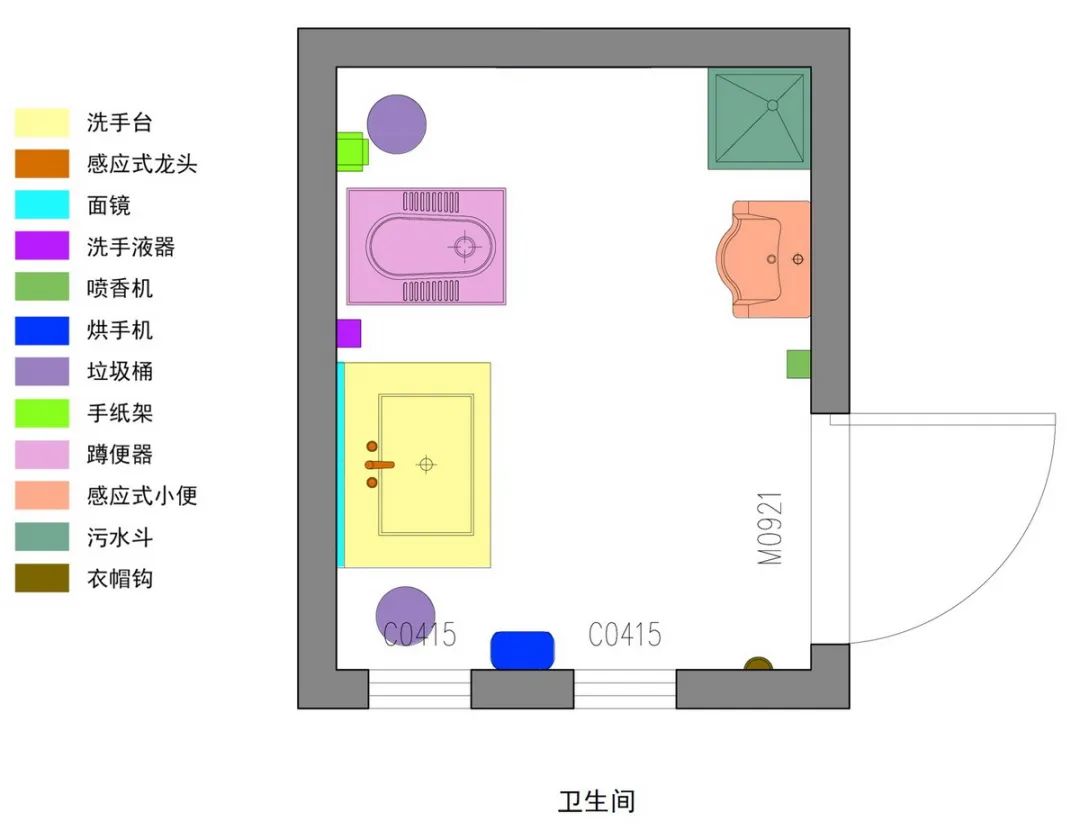

4、卫生间平面布置

洁具：为考虑不同使用人群，本项目中所有陶瓷洁具均尽量采用较大尺寸的国际一线中高档品牌，采用先进的节水便器，每次冲水量控制在4L以内。

地面铺设石塑防滑地板，墙面为铝塑板。

每个卫生间都配有采暖片、排风扇以及自动开窗系统，全天候提供及时有效的通风与采暖。

由于项目地冬季最低气温在零度以下，为了避免用水结冻，以及工作人员往返工具间与各卫生间之间用水带来的不便，每个厕所均人性化考虑，设计污水斗，从而提高工作效率。

整体室内布置合理，尺度舒适宜人，流线顺畅，便于管理和使用，彰显了现代城市服务的先进性理念。

5、无障碍卫生间平面布置

轮椅回转净空间1500mm。

门净宽900mm。

内部配有供残障人士使用的卫生洁具、无障碍扶手、大尺寸坐式马桶与洗手台。

地面为防滑石塑地板。

可折叠置物架。

室外平台设有残疾人坡道，并按国家规范1/12坡度和1500mm宽度进行设计。

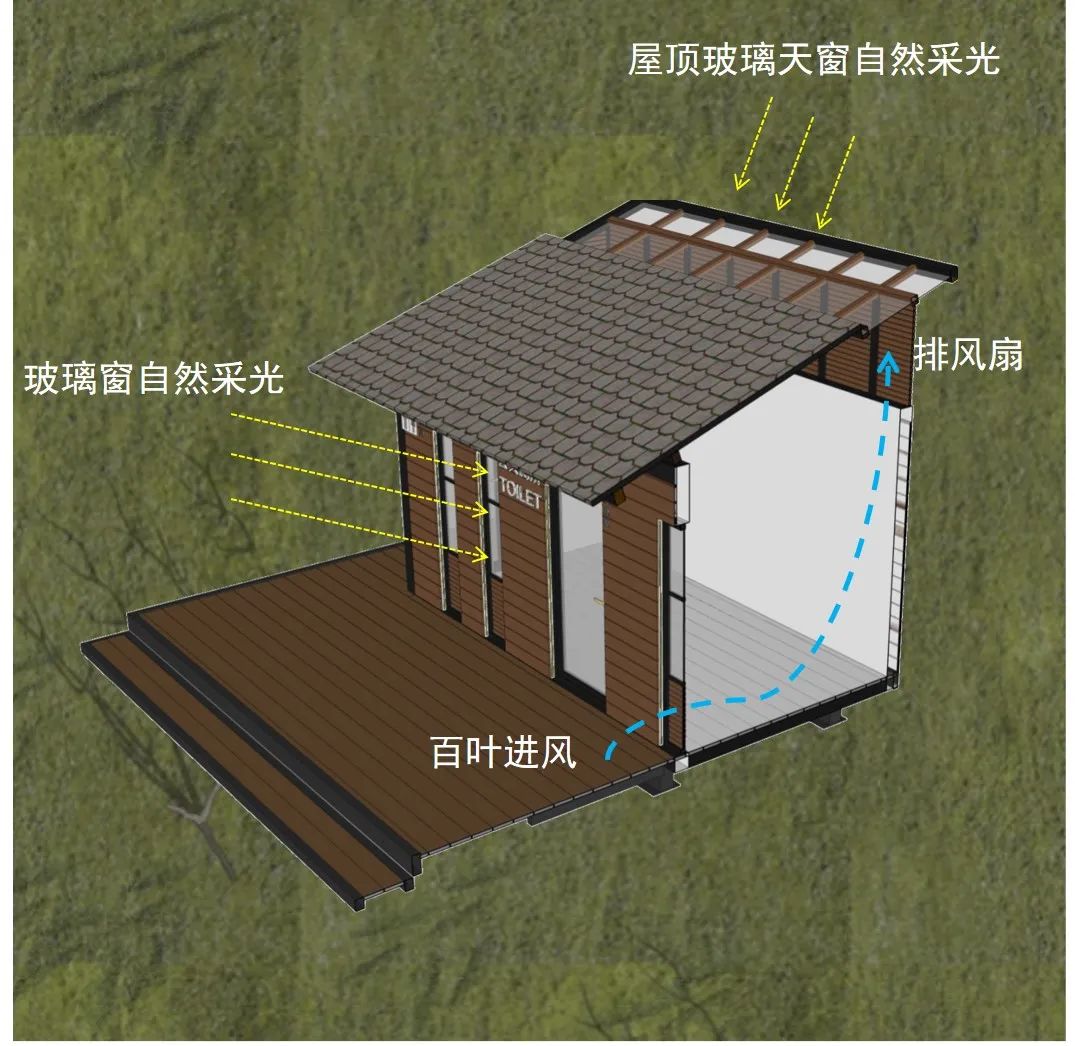

6、采光采暖通风设计

充分利用太阳能资源。屋顶天窗与落地窗让公厕采光充分，从而减少电力能源的消耗。

在卫生间设置排风，排风管道采用热回收装置，其交换效率达到65%。

利用自然通风并结合机械排风装置有效保证室内空气的自然、洁净。

休息室采用国家一级能效等级的变频分体空调器。

空调器室外机安装于建筑之间平台上，空气流通性好，且室外机气流不会影响往来人员。

智能化技术与措施

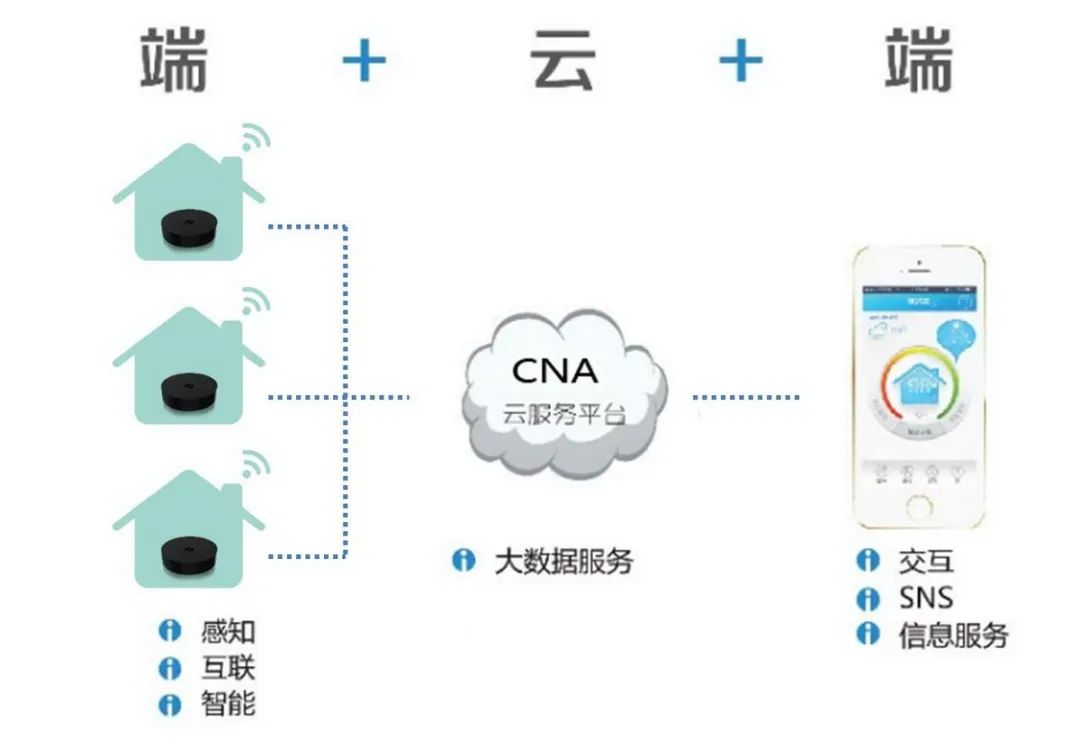

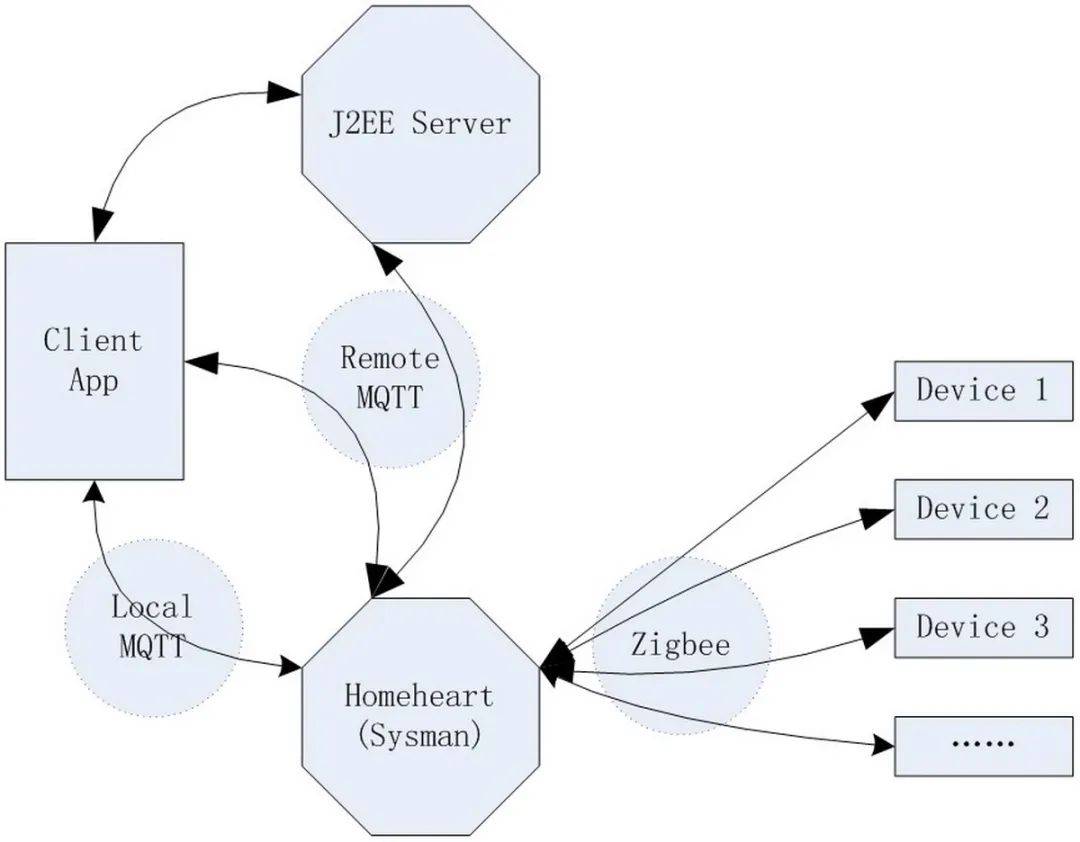

1、“端”+“云”+“端”的架构体系

本方案采用“端+云+端”的架构，构建了可以对多个公厕进行统一管理的框架体系。每个公厕内的设备都是感知端、互联端和智能端。多平台控制软件则实现了智能手机远程控制、传统PC桌面控制的结合。

智慧公厕平台未来还可接入更多功能，除目前的照明管理、空气质量管理、环境卫生管理等功能外，还可加入智能保洁考勤管理、人流检测管理等。

采用成熟的技术架构，将传感器网络、移动互联网、通信网络、云计算、大数据有机结合在一起。

全面的应用和交互数据；持续开发信息资源，深化服务，提升体验；构建SOA架构提供灵活多样的云端信息服务；具备API开放平台能力，对外提供信息服务。

本应用服务运营系统共涉及用户端、家庭端、云端三部分，为保证各端之间的交互通信，本系统引入智慧核心中央核心产品，在每座公厕配备了网关中心。

网关中心与服务器通过远程MQTT Server进行通讯，保证数据采集、指令下发、大数据处理等工作的开展。

网关中心与本地设备通过Zigbee模块进行通讯，组网灵活便捷，省去传统布线复杂、维护困难、开销大的麻烦。

在该运营系统下配置了多个MQTT Server，在公厕内部，用户与本地MQTT Server在同一网段的局域网内通讯，实现公厕内部信息共享与通信；

在公厕外部用户可以通过互联网与服务器端的远程MQTT Server通讯，从而实现信息交换。

2、

智能化

关

键

技术

云平台服务：不仅局限于简单的感知与控制，而且具有内部信息的集中管理，创造性地将云计算与物联网、移动互联网等信息技术引入智能公厕建设。

系统架构开放：系统采用“开放架构”的策略，用户可以通过网关中心实现与普通电器、智能系统的互联互通，实现了公厕智能化的灵活组网与扩展。

遥控功能丰富：在智慧公厕的物联网智能化管理平台中，可以实现多种类型的本地遥控及远程控制。用户可以远程控制设备通断、模式选择与配置、数据查询与收集、场景智能转换等。

能源管理：在智慧公厕平台中将能源管理与智能化有效结合，用户能实时监控家电设备能耗情况，智能化系统也能通过传感器回馈数据实时调整设备运行情况，以达到节能的目的。

传感器感知：物联网智能化管理平台可以实时感知公厕内部的温度、湿度、C02、空气质量，并设定相应阀值，当触发阀值时，网关中心将启动相关设备，及时调整当前环境。

通讯信息服务：智能公厕智能化管理平台中与Internet联网远程控制，用户可在任何时间、地点获得公厕信息并进行相应控制。

人性化设计：由于智能管理融合了多个系统，功能强大，相关设置较复杂，导致公厕管理人员用不好或者干脆不用。智能公厕平台应用服务运营系统中已经内置自动运行模式，该模式可根据公厕接入的传感器、智能设备自动调整运行机制，为管理者节省设定时间。

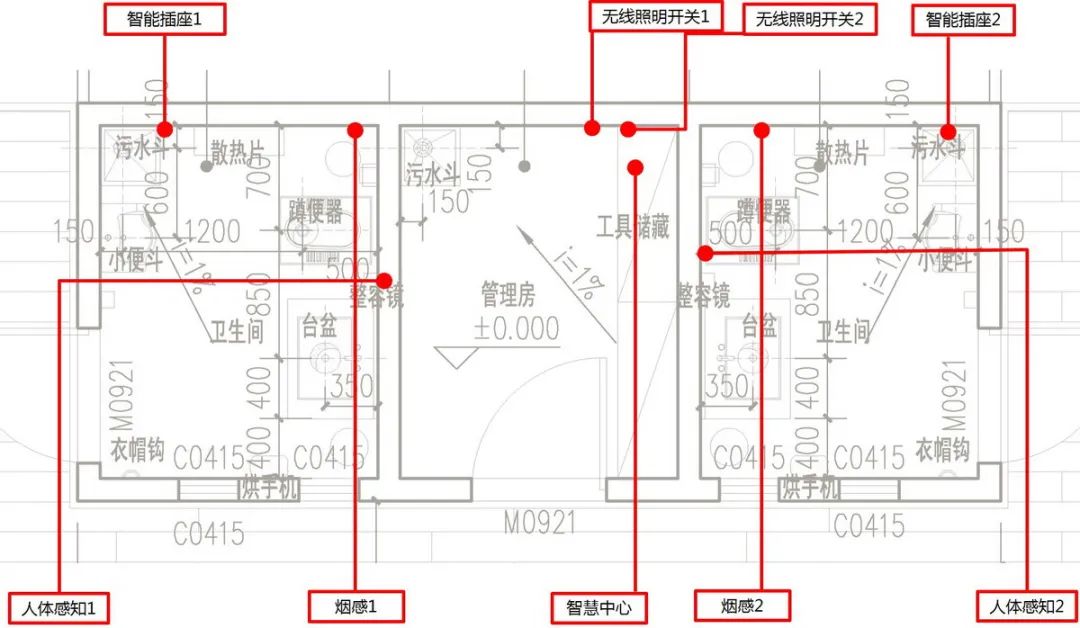

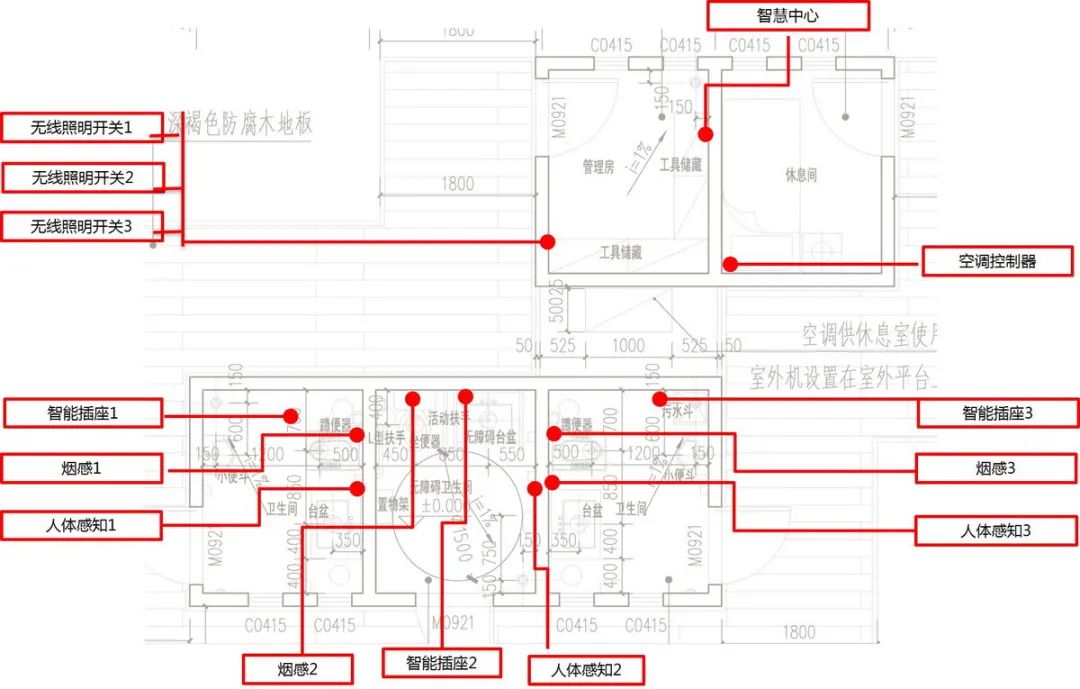

3、15平方米房型智能设备点位图

4、25平方米房型智能设备点位图

设计成果

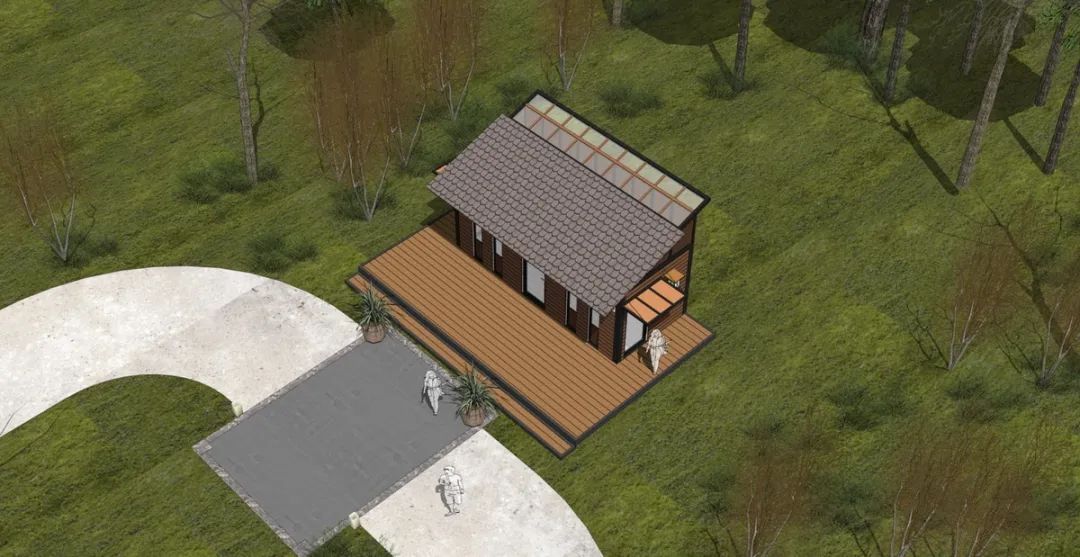

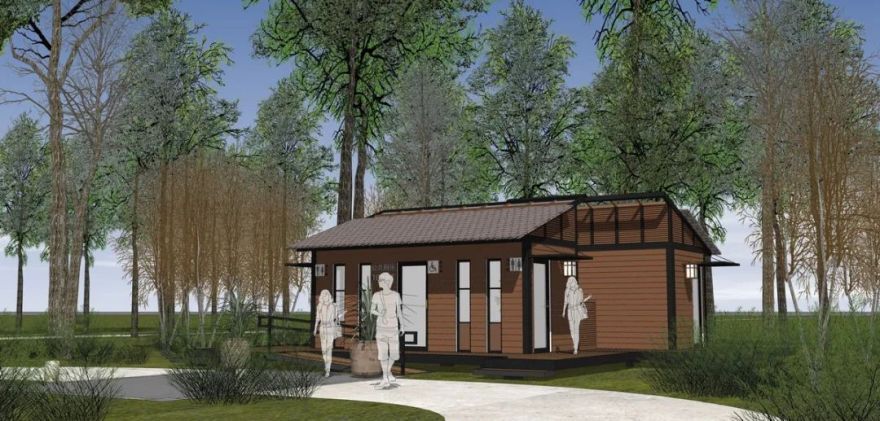

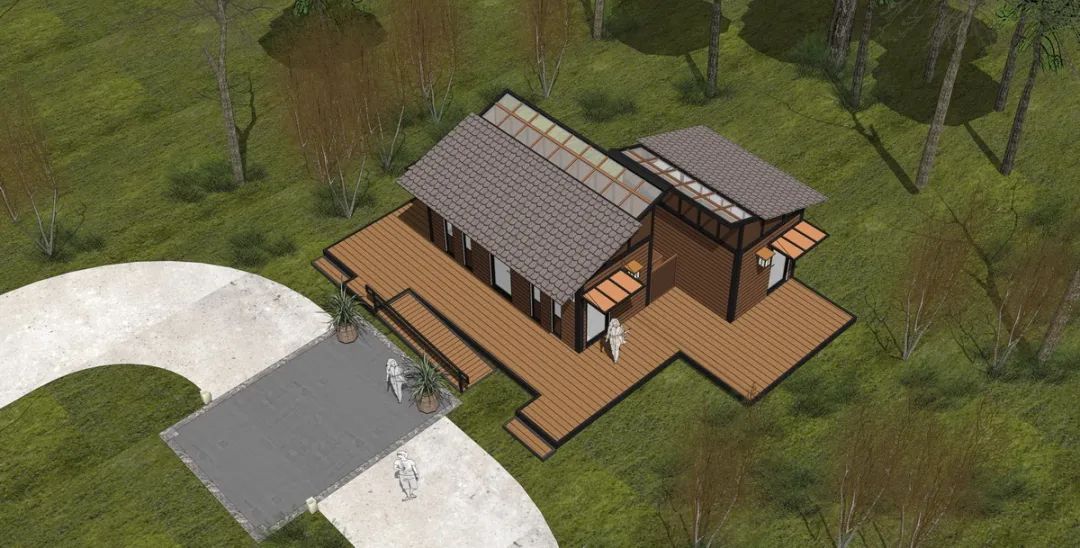

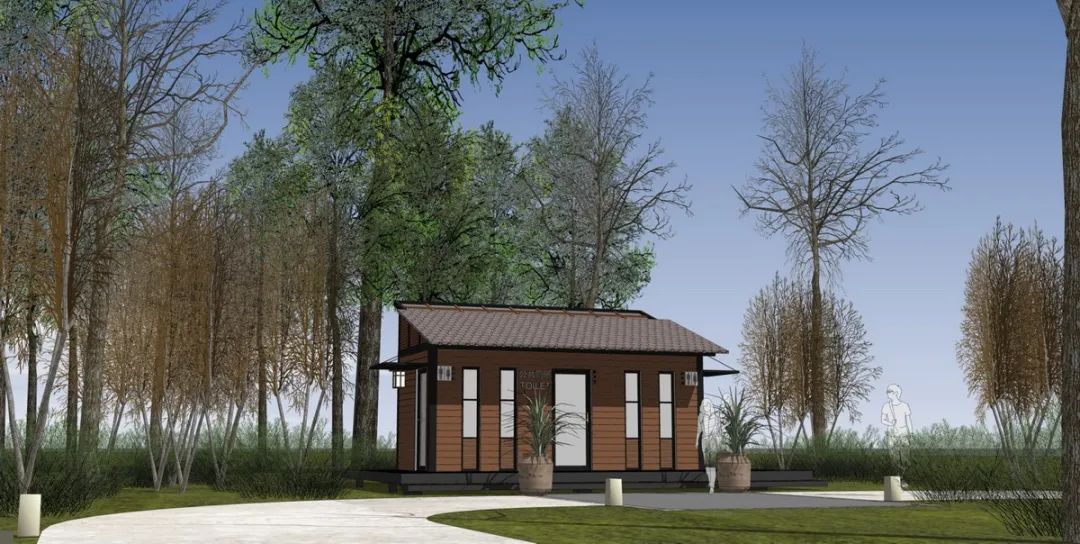

1、15平方米公厕效果图

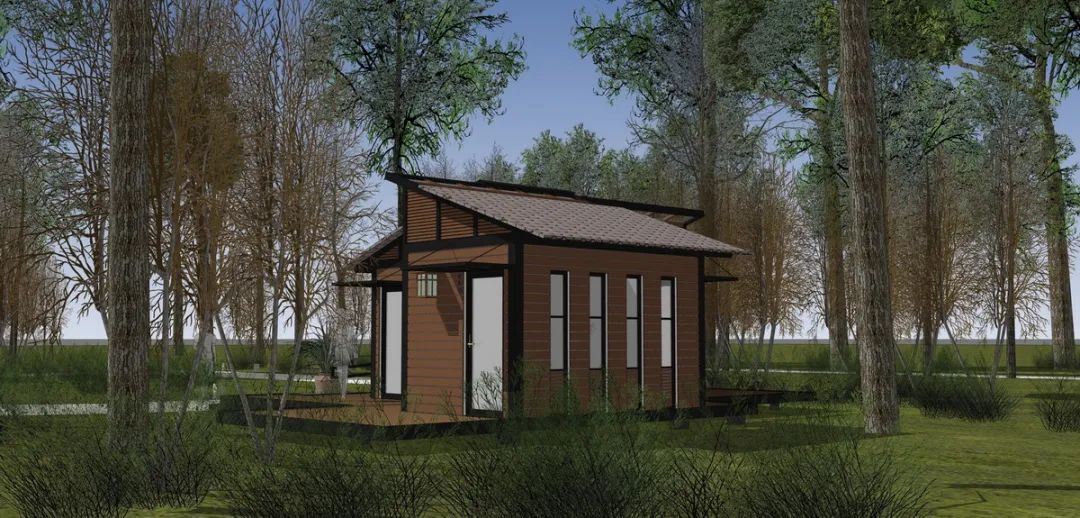

2、25平方米公厕效果图

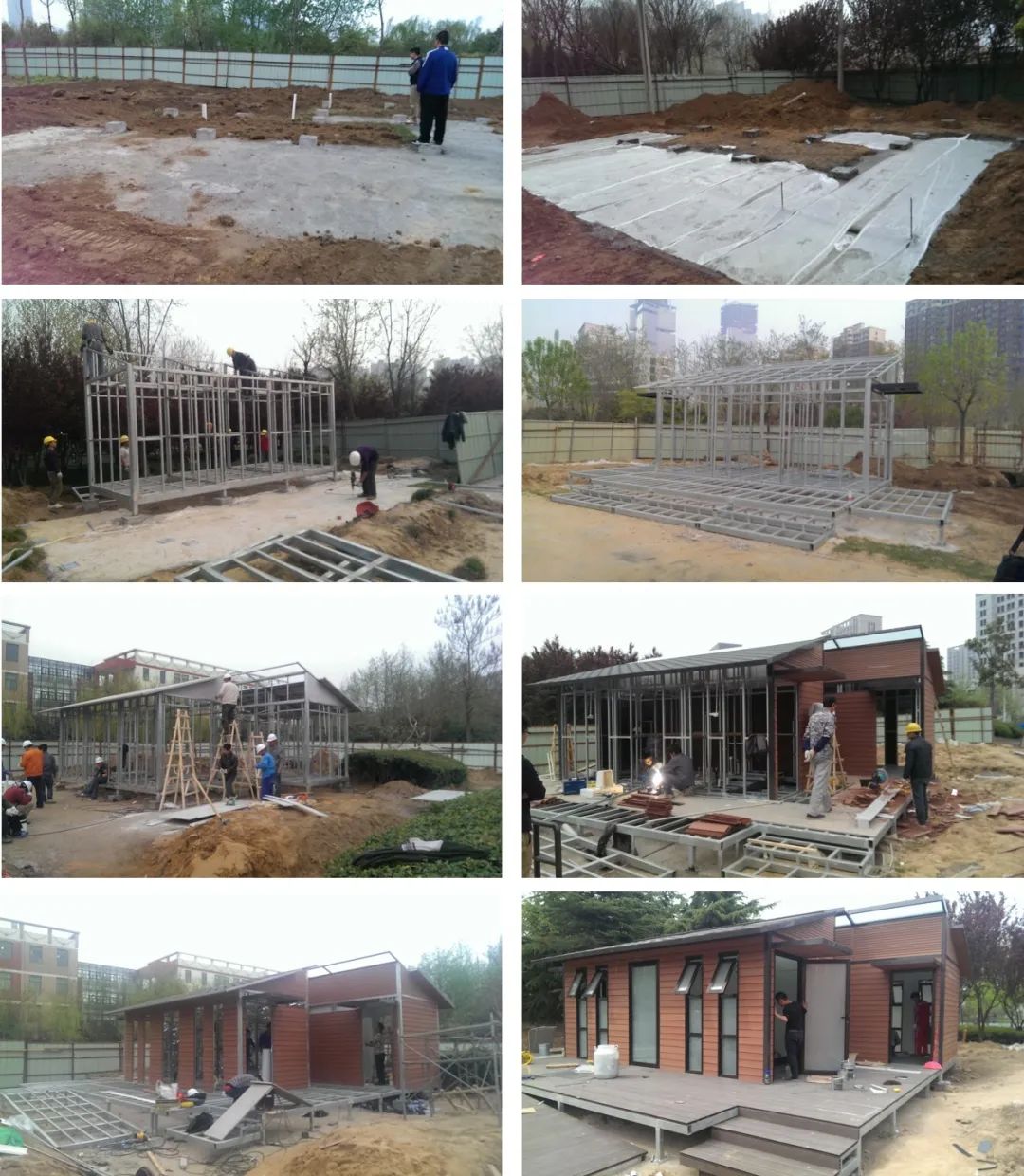

建造过程

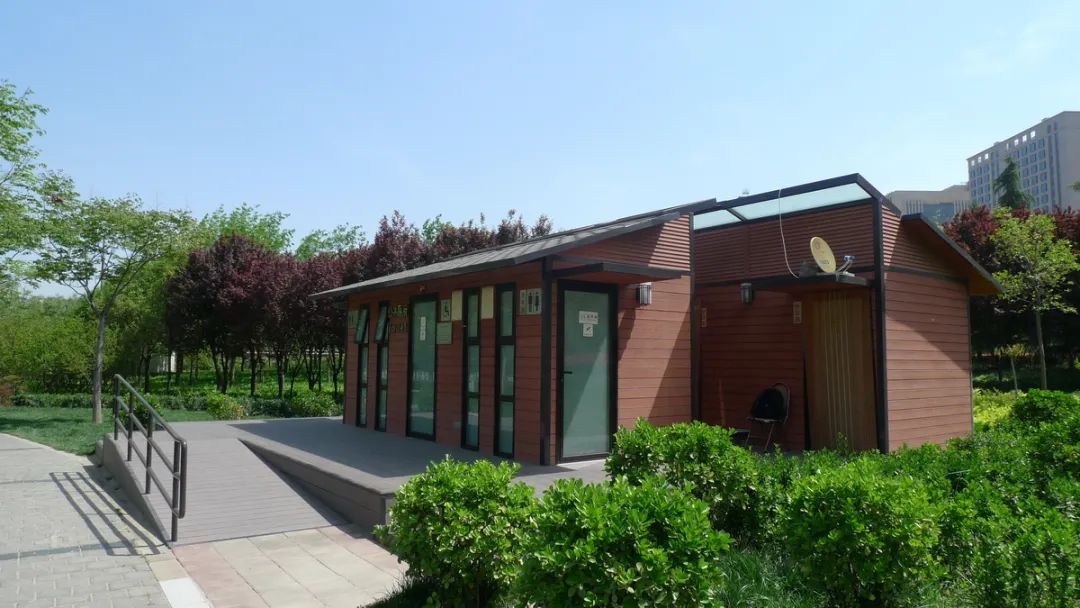

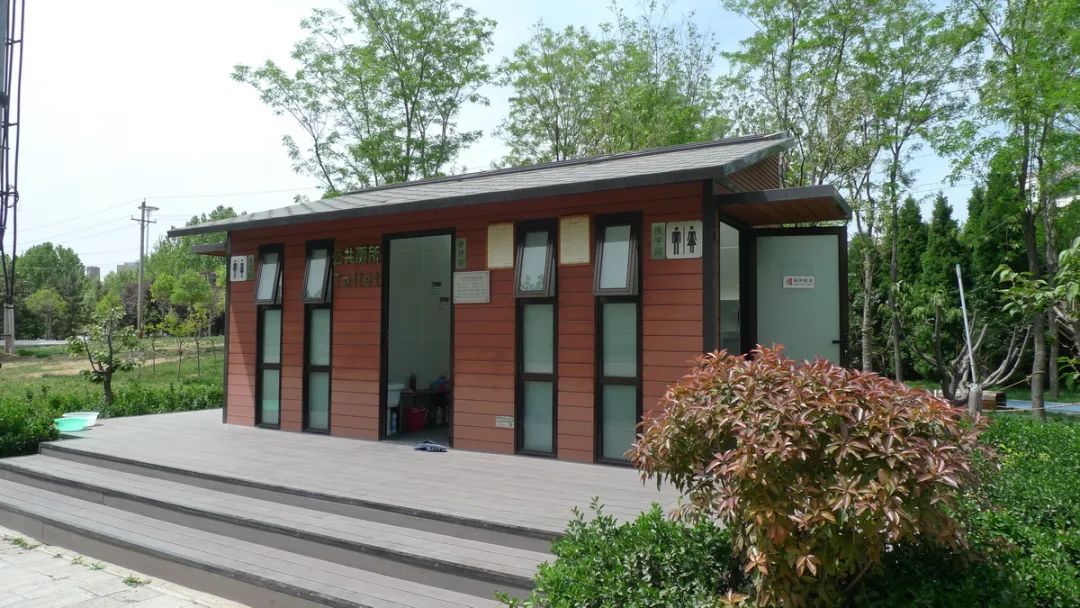

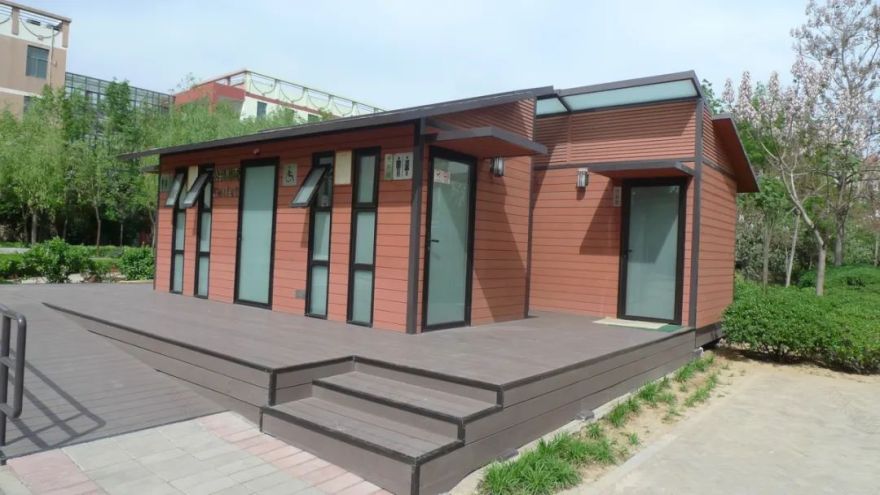

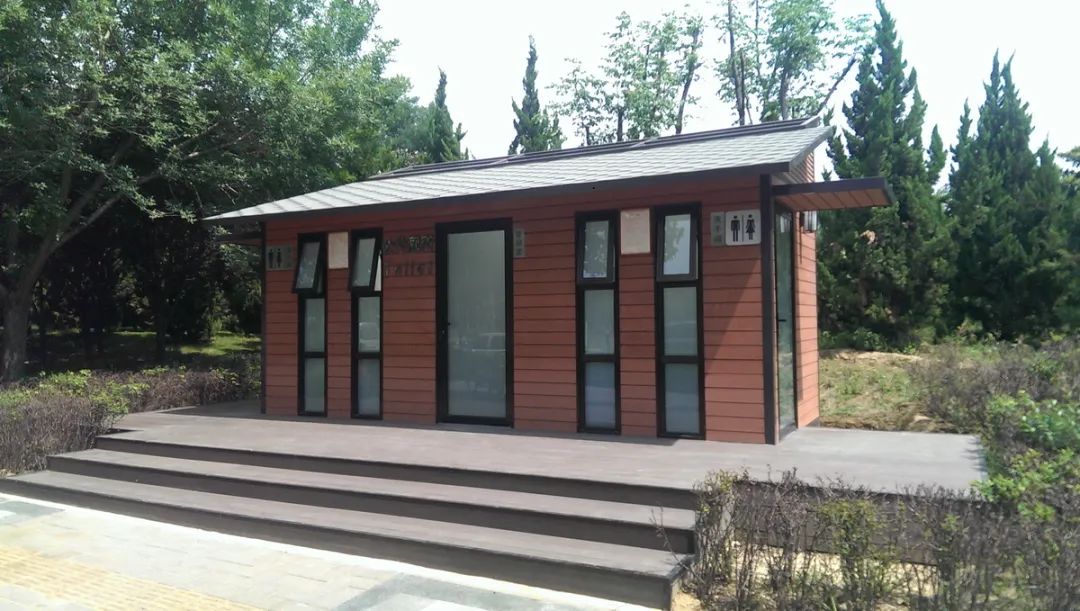

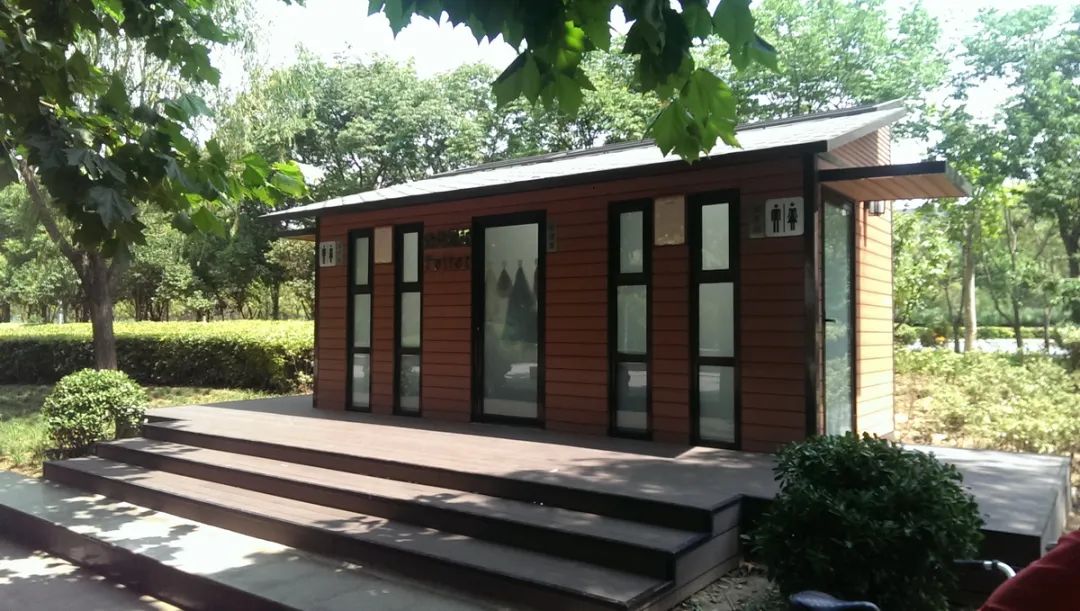

成品效果

1、15平方米公厕效果图

2、25平方米公厕效果图

本项目已经全部投入使用，并获得了广大民众及领导的好评。
