方松社区公园
原址为地铁上盖的嘉松南路防护绿带
如今已是百姓家门口的绿色会客厅
800 米环形芳香慢跑道
流水意向的樱花“溪谷”
水天一色的生态湖景
最活力的阳光草坪
美轮美奂的岩石花园
光影斑驳的廊架
以及动感的笼式足球场与篮球场
运动主题的艺术装置
......
叙写着“钢筋水泥森林”里的诗意和浪漫
在快速城市化进程中,城市公共空间供需矛盾日益突出,地铁上盖的交通绿廊的多功能利用是城市更新背景下解决此问题的重要途径之一。
本项目位于上海市松江新城核心区内,是 9 号线地铁上盖的人工林带。通过多学科交叉、多主体协作,探索并形成了一套多专业协作的地铁上盖景观营建的流程与技术体系。基于稳定荷载的景观技术创新与应用、确保地铁安全的水系与地形的景观化处理,遵循最小干预原则的多元功能导入,营建了兼具防护、游憩、美化及生态功能的社区公园,完善了 15 分钟生活休闲圈和松江新城核心区的绿道体系。项目获得“2021 年第七届上海市优秀风景园林规划设计奖二等奖”、“2021 年度上海市优秀工程勘察设计三等奖”。
项目概况

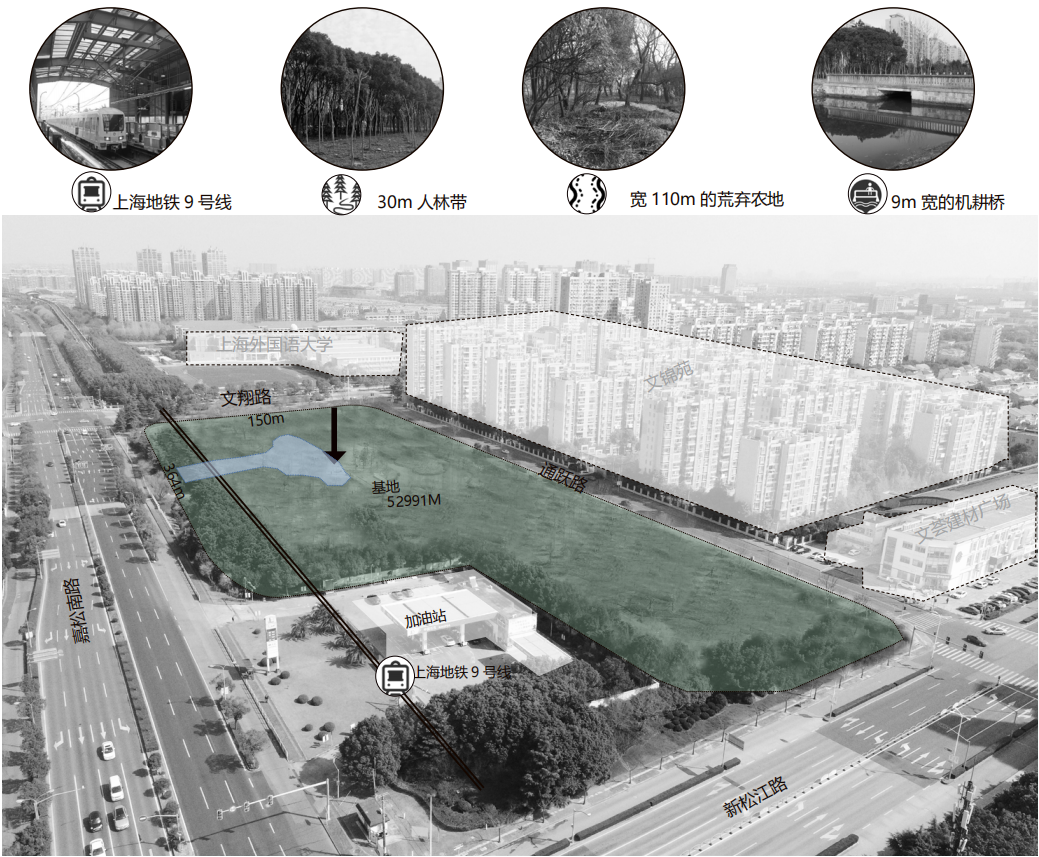

本项目位于上海市松江新城核心区内,是链接松江中央公园和松江大学城的纽带。基地北起文翔路,南至新松江路,西临城市主干道嘉松南路,东接通悦路。基地南北长 364m,东西宽 150m,总面积约 5 万平方米。地铁 9 号线南北向穿过基地的西部,基地内以人工防护林带和废弃地为主,1 座 9 米宽的机耕桥将丁字形水系两岸的地块联系起来。在松江新城“建设大中央公园体系、完善 15 分钟休闲圈”的机遇下,区政府决定将嘉松南路东侧、地铁上盖的交通绿廊改建成为兼具生态、防护、游憩、美化功能的社区公园。
区位图↑
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-18
基地现状分析图↑
定位与布局
打造“有主题、有品质、走得进、用得上”的社区公园
总平面图↑
问题与挑战
本项目面临的最大挑战是在上海地铁 9 号线下穿的复杂限制条件下,如何兼顾地铁安全,遵循最少干预原则,在地铁上盖交通绿廊中融入多元功能,有效缓解松江新城北部区域公共空间的供给需求矛盾,满足居民游憩需求。
理念与特色
1. 设计兼顾林带的生态防护功能,关注城市界面景观营造。
在“大中央公园体系”规划的指引下,采用“路环水绕、西挡东透”的空间策略,以线串点,通过林带结构的景观化调控,因需导入了游憩功能,形成“一带一环三区”的分区结构,在地铁上盖营造集生态防护、运动健身、休闲游憩、儿童活动、生态科普、文化感知等功能为一体的社区公园,贯通完善了松江新城的绿道体系,提升了方松社区 15min 休闲圈的覆盖率。形成"一溪、一湖、 一桥、 一道、一带、多点"的特色景观。
# 一溪 #
“樱花旱溪”通过地形塑造山谷旱溪,期间遍植樱花,待到春日,烂漫粉樱,随风漂流谷底。
当樱花遇见郁金香,别有一番风情!

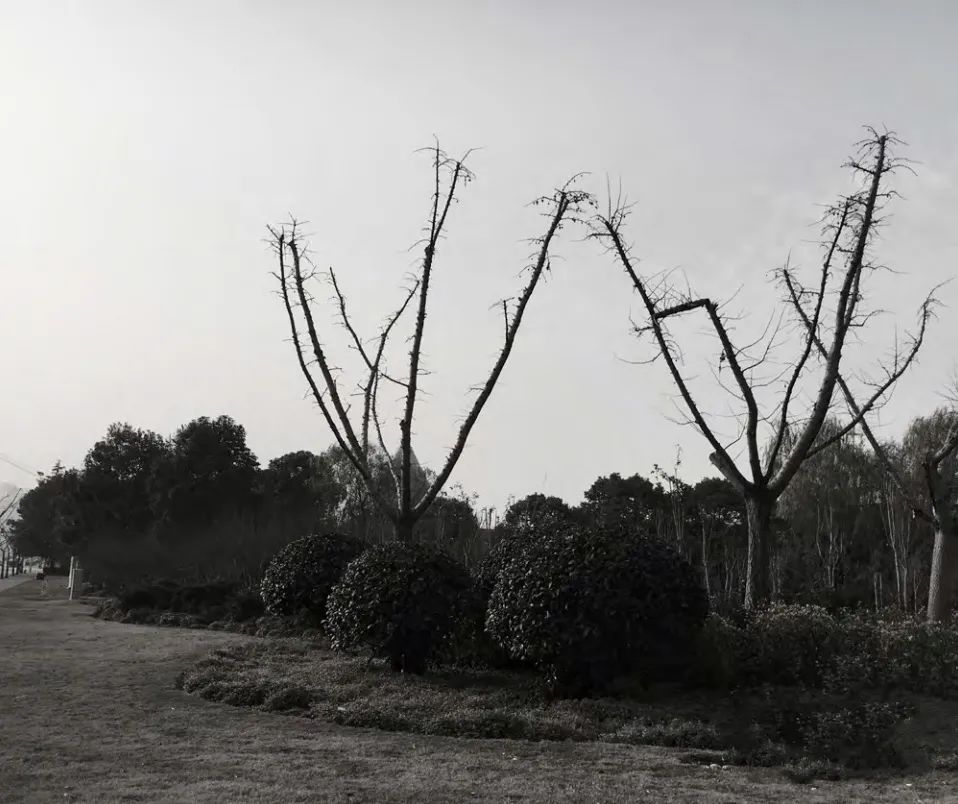

改造前↓ 效果图→
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-32
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-33
建成后实景↑
# 一湖 #

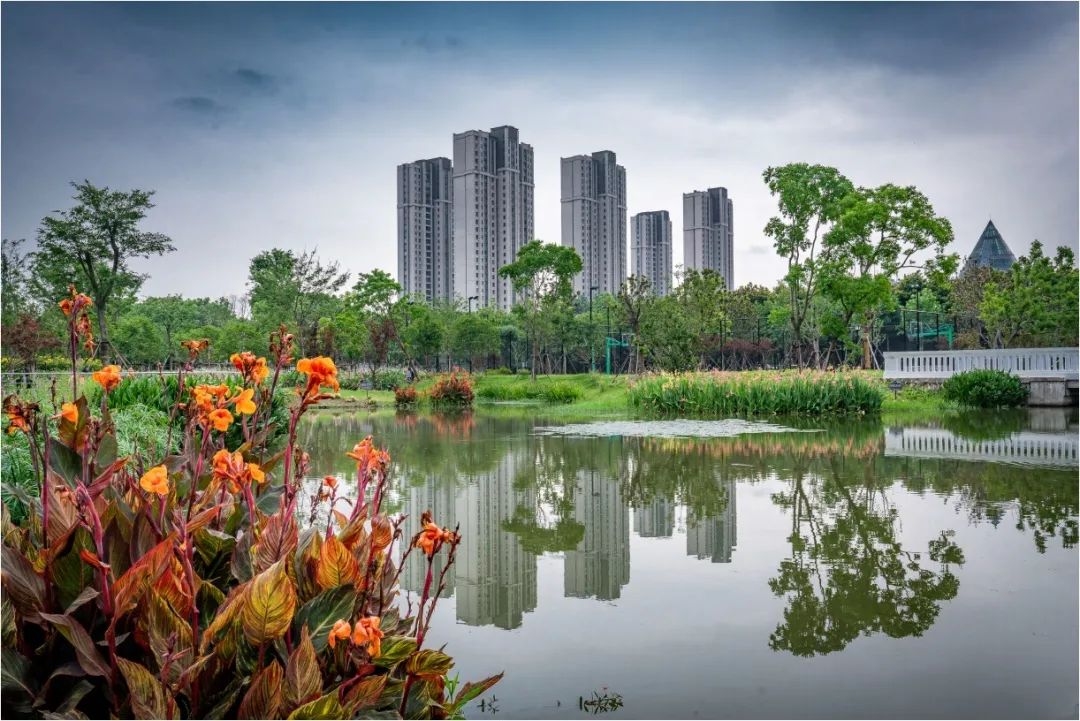

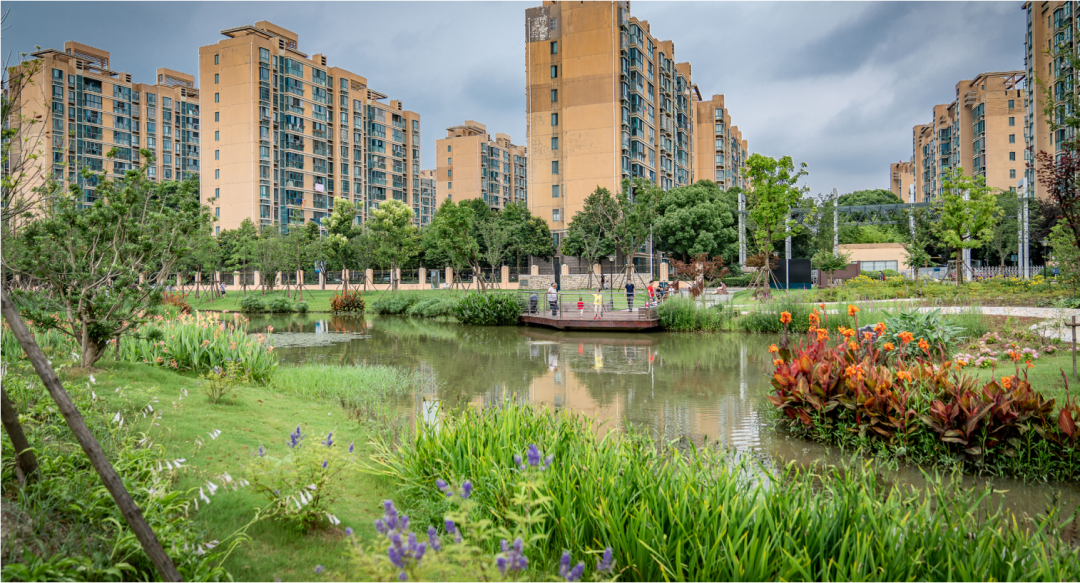

设计依托原有断点河与低洼地, 适当填、挖扩大水域,延长岸线,合理利用现状植被和水系资源,形成自然湿地景观;同时,通过跌水等形式,保持水体流动,提高水质。
改造前↓ 改造后→
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-38
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-39
建成后实景↑
# 一桥 #

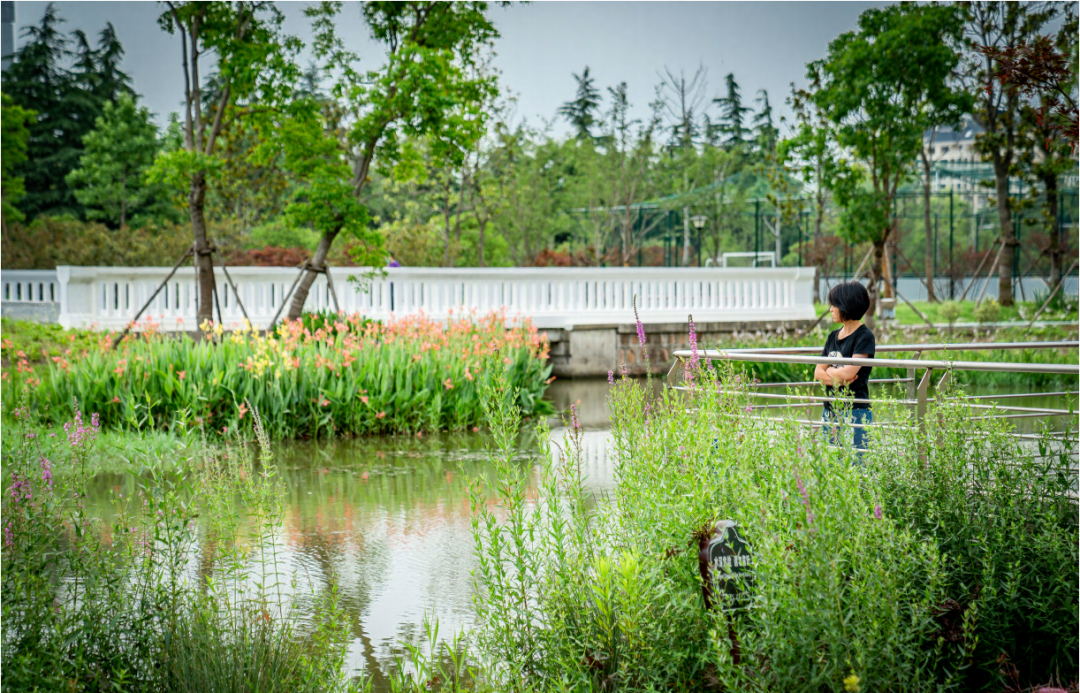

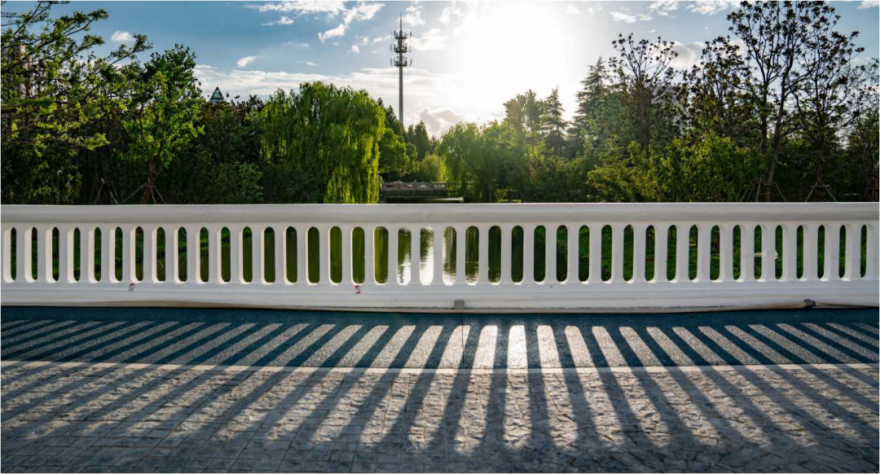

从机耕桥到景观桥——修缮现状机耕桥,加固栏杆,打造休息平台,整体风貌焕然一新,成为公园的标志。
改造前↓ 改造后→
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-44
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-45
建成后实景↑
# 一道 #
园内绿道在水边、林间、花丛中穿行,串联各类游憩场地与设施,形成 800 米的芳香慢跑环,完善区级绿道网络体系。
改造前↓ 效果图→
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-50
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-51
建成后实景↑
# 一带 #
拓宽公园边界道路的人行道,在车行道边界增设绿化缓冲带,形成蔓花林荫绿道,打开城市界面,提升沿街景观效果。
改造前↓ 效果图→
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-56
建成后实景↑
# 多点 #

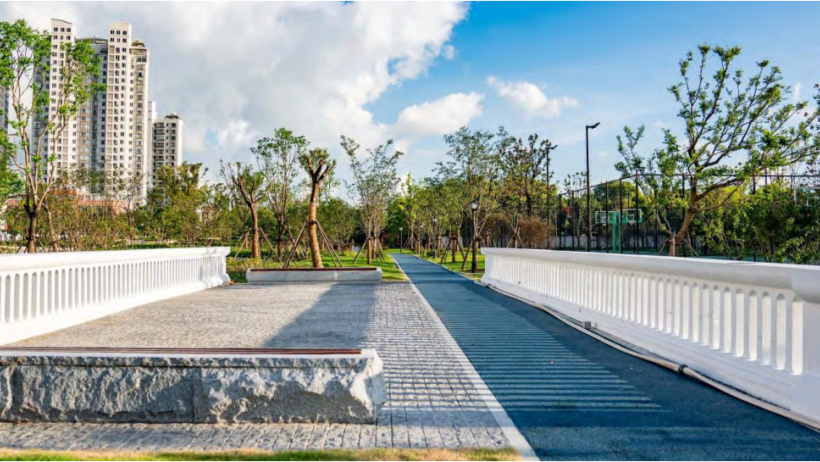

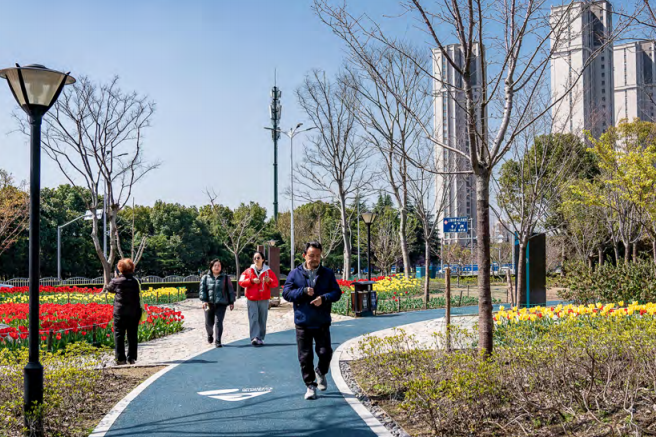

在地铁上盖营造集生态防护、运动健身、儿童活动、生态科普、文化感知等功能为一体的社区公园。
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-60

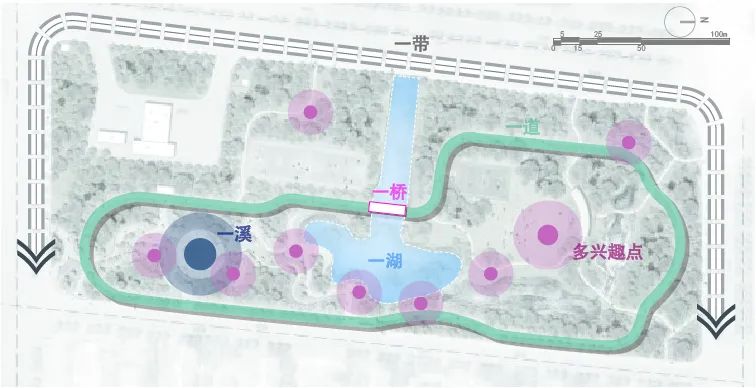

位点示意图↑
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-62
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-63
左右滑动查看更多
2. 在严格的地铁安全要求下,探索交通绿廊的景观化、功能化更新途径。
(1) 稳定荷载的景观技术创新与应用
①在地铁隧道顶部宽 3m 范围、边界外侧 10m 范围内,去除长势不良的灌木,增填少量种植土,种植耐荫地被植物,在不改变原场地静态荷载的同时,改善了植物生长条件。
②在地铁隧道边界外 10-50m 范围内,采用 EPS 和轻质土“等重换填”技术,基本保持原场地静态荷载不变,塑造微地形与植物景观,达到社区公园的游憩与观赏需求。
③保留近 90%的乔木,迁移长势不好的香樟 20 株、雪松 12 株、广玉兰 15 株;依据光照、地形等自然条件替换近 60%的地被植物。
改造后↓ 改造前→
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-71
(2) 确保地铁安全的水系与地形的景观化处理

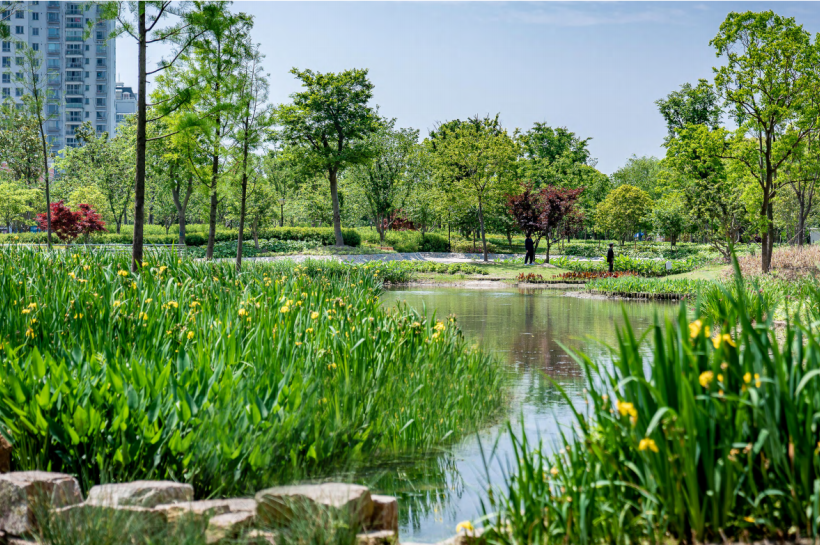

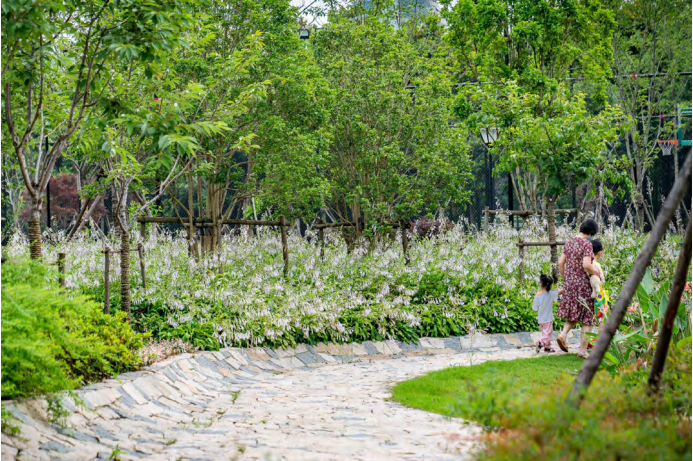

①遵循土方就地平衡原则,利用开挖浅水体、生态雨水沟的方式,营建“谷地、溪涧”景观。
改造后↓ 效果图→
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-75
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-76
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-77
左右滑动查看更多
②应用雨洪管理理念与技术,活化水系,修复水体,营建低冲击景观。
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-80

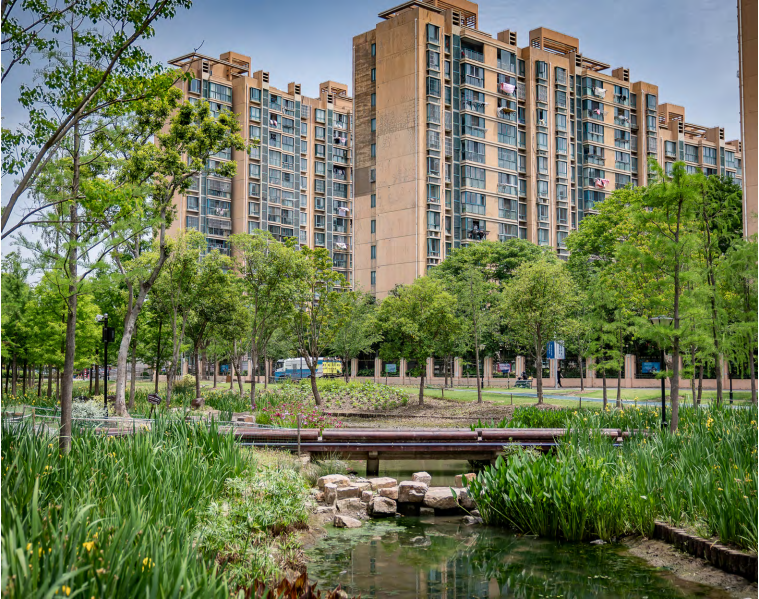

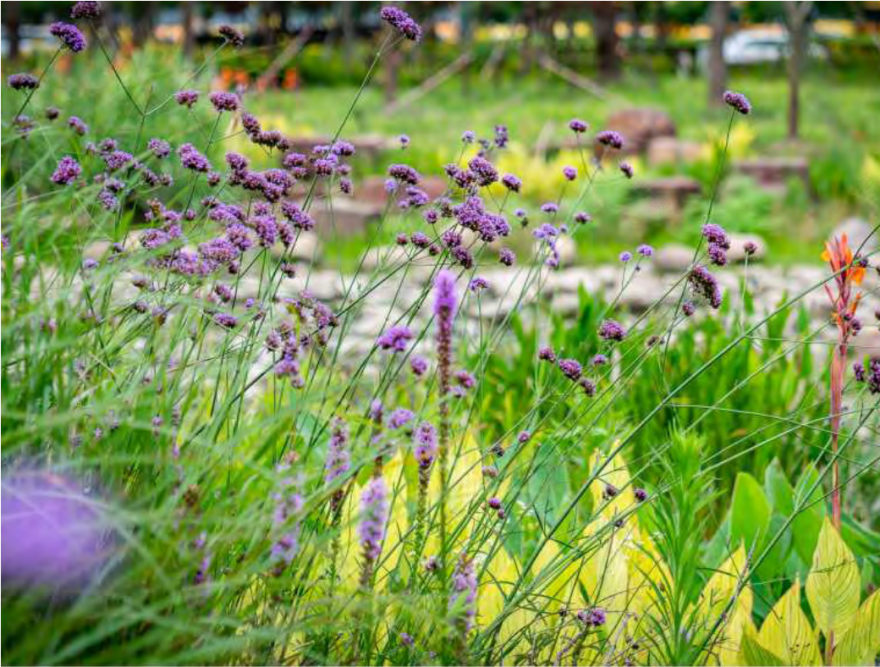

沿水岸建植丰富的水生植物群落、投放水生生物,有效减少了水中的 TN 和 TP 含量,改善水体质量。
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-82
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-83
左右滑动查看更多

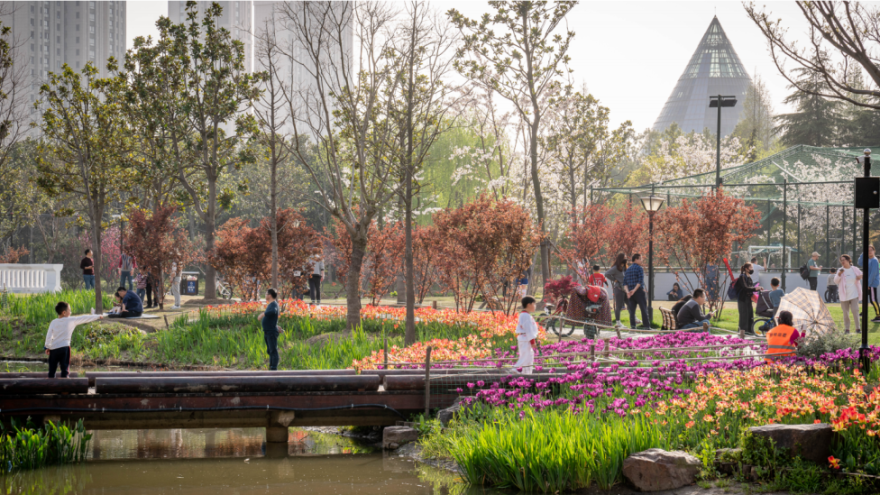

沿园路新建生态雨水沟 1500m;修复杨树林、水杉林沿线的浅水池沟,增加 84 种水生、湿生植物,形成 2 处岩石湿地花园和跌水景观。
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-86
左右滑动查看更多
效益与影响
1. 探索融合公园传统设计流程与上海轨交安全保护区项目管理流程的公园营建创新途径。
2. 克服低造价的限制,对地铁上盖交通绿廊的公园化更新进行了有益探索,极大改善了周边居民的户外活动场地。
上海方松社区公园丨中国上海丨上海亦境建筑景观有限公司,上海交通大学设计学院风景园林研究所-91
左右滑动查看更多
还城市以绿色
给市民以空间
它是一个家门口的绿色会客厅
你可以闲庭信步思考人生
也可以挥汗如雨健身锻炼
亦或是邻里社交兴趣爱好
孩子们则自由自在
在大自然中探索生命的奥秘
项目档案
业主方:上海市松江区绿化和市容管理局
设计团队:上海亦境建筑景观有限公司、上海交通大学设计学院风景园林研究所
设计时间:2017 年-2019 年
项目地址:上海市松江区
项目规模:52991㎡
