光联南北，夜美静安 | 新静安南北高架照明设计赏析

项目背景

静安段南北高架作为撤二建一后的新静安总体规划“一轴三带”内的重要“一轴”，起到承担交通连接、资源联动、产业互补、文化融合、品质协调的重要功能，所以其灯光规划突出其共享互联的重要功能，利用灯光变换的流动性，打造一条连接新静安南北两核四区的纵向光带。

基本信息

本灯光项目由上海市静安区绿化和市容管理局主持建设，配合静安区的共和新路道路全面升级的契机，本次打造的静安段南北高架的项目地段南起中兴路，北至汶水路，为贯穿新静安南北向的核心路段。

总体概念

新静安的灯光规划总体定位是 “一轴璀璨联南北，三带琉光焕新城”，本次全面提升的南北轴通过主题色灯光打造“圆梦长廊”，加强重要路口的标识感，提升通行车辆的视线景观，营造良好的夜景氛围。

技术创新点：

以人为本，从观赏角度设计灯光

城市景观灯光应在提升城市形象的同时造福市民，给观者带来愉悦的视觉体验。本项目的照明设计从观者的视线角度出发，考虑到高架下的观赏视角是车行视角为主，人行视角为辅，其中车行视角以沿着高架桥的平行视线为主，其高架柱、梁及附近桥底面为主要观测对象，应为重点表现对象。且连续的柱梁体系形成了规模壮大且富有空间节奏感的视觉元素，非常有利于表现照明效果。

优雅大气，夜美华丽静安

本项目对于高架桥的夜景表现方式考虑了其车行主干道的道路功能要求，避免过彩、过亮、过于像素化的表现形式，最终选择采用投光的照明方式，通过合理适宜的光通量、配光角度、色彩渲染等照明手段，营造舒适静雅的灯光视觉效果，打造符合优雅大气品质的静安夜景。

光随音动，圆梦美好静安

通过灯光色彩缓慢柔和的变换、流动，配合高架梁柱连续的视觉节奏感，通过时间轴的控制展现音乐或轻快，或悠扬的优美旋律，给徜徉其中的市民带来轻松愉悦的视觉感受，打造国际静安的“圆梦长廊”。

幻美投影，演绎精彩静安

在共和新路的商场南路至广中路段，采用最新的灯光投影技术，从底部绿化带向高架底部投射意象性图案，通过投影图案和投光灯的完美配合，配合上海市及静安区的重大节庆及重要会议宣传，打造全上海甚至全国领先的亮点工程。

施工简便，维护安全

不同于其他高架照明项目的位于高架桥面底部两侧的灯具安装位置，本项目的灯具产品均安装在高架下的绿化带中，并选择合适的投射角度向上投射，打亮高架桥底及柱梁位置，优势在于施工简便，维护安全，省去高空作业及机械登高车的道路占用问题，同时安装位置周围的灌木绿化带起到较好的遮挡作用，

多重防眩光措施

首先通过合理的灯具位置及投射方向等照明设计手段，从大方向上基本避免了眩光干扰的可能性，同时通过精准的控光透镜、深度防眩蜂窝罩、遮光罩等多重防眩技术手段的组合，严格控制了景观灯光对于车行与人行视线眩光的干扰问题，真正实现了见光不见灯的良好夜景视觉效果。

配光灵活，统一协调

现场条件复杂，要求灯具可在现场通过方便的操作，灯体表面整体更换透镜，来实现现场配光调整，以达到最佳投光效果。本项目灯具为双灯头，并可在现场组合上述的任意2种光束角，以适应现场不同高度、不同尺寸、不同距离的投射要求。

三大节点，烘托主题

节点一：内环共和新路立交

行至内环，车辆在此交汇，纵横交错的立交桥展现着大都市的繁忙与活力，灯光渲染下的绿化景观高低错落，层次分明，与高架桥体交相辉映。在此打造“流动的城市”主题灯光，车速的快慢决定了灯光颜色的深浅，光影流动，瞬息万变，反映了上海静安高速发达，与时俱进的快速发展道路。

节点二：大宁商圈（广中路共和新路路口）

再往北为近年来快速发展的大宁商圈，其汇集了公园、马戏城、商业体等重要城市功能，带来大量的夜间人流。景观灯光配合热闹的夜间活动气氛，结合节日、重大活动的特色主题，呈现缓慢流动的投影图案，打造全国领先的亮点工程。

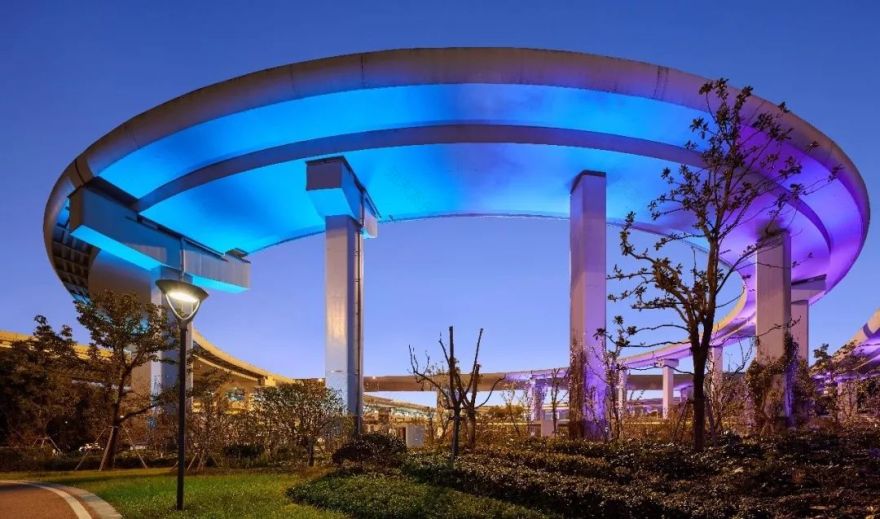

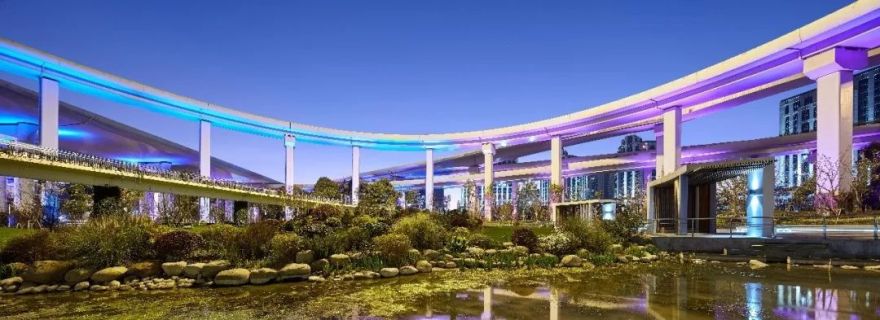

节点三：中环共和新路立交

中环共和新路立交结合了地铁、立交、景观绿地等众多功能，大量的人流集散使其夜景灯光格外重要。灯光设计呼应绿地景观的春夏秋冬主题，利用灯光流动的色彩，变换的风景，创造灯光独特的：光之四季。四季流转，生生不息，行人漫步在炫彩流光的四季里，斗转星移，步移景异。

内环立交展现流动的城市，大宁商圈体现流动的人群，中环立交营造流动的四季，三大节点的主题灯光交相呼应，共同为静安南北轴谱写一首流动的华美乐章。

总结：

“琉光谱乐章，圆梦新静安”，通过南北轴统一协调的景观灯光塑造，联动南北片区，激发夜间活力，提升夜景形象。

项目信息：

工程名称：2018美丽城区南北高架景观灯光提升改造项目

业主单位：上海市静安区绿化和市容管理局

灯光规划单位：同济大学建筑设计研究院

灯光方案顾问：上海瑞逸环境设计有限公司

设计团队人员：胡国剑、徐晞、金绮樱、朱双庆、滕右强、但佳宇、王倩、赵梦念。

施工单位一览：

包件一：上海电力第二安装工程有限公司

包件二：上海莱奕亭照明科技股份有限公司

包件三：江苏恒绿建设集团有限公司

摄影：曾江河
