天津周大福金融中心

吕元祥建筑师事务所(RLP)

一直致力推动建筑设计进入数字化时代，在建筑信息建模(Building Information Modeling, 简称BIM)领域已深耕12载，积累了成熟的专业优势，并运用最前沿的科技为建筑赋能，创造更美好生活。

世界第七 · 中国第三

位于天津滨海新区的天津周大福金融中心刚落成，旋即荣获全球建筑及自然环境领域公认的至高荣誉---皇家特许测量师学会（RICS）颁发的

中国奖2020年度BIM最佳应用冠军和年度建造项目冠军

。

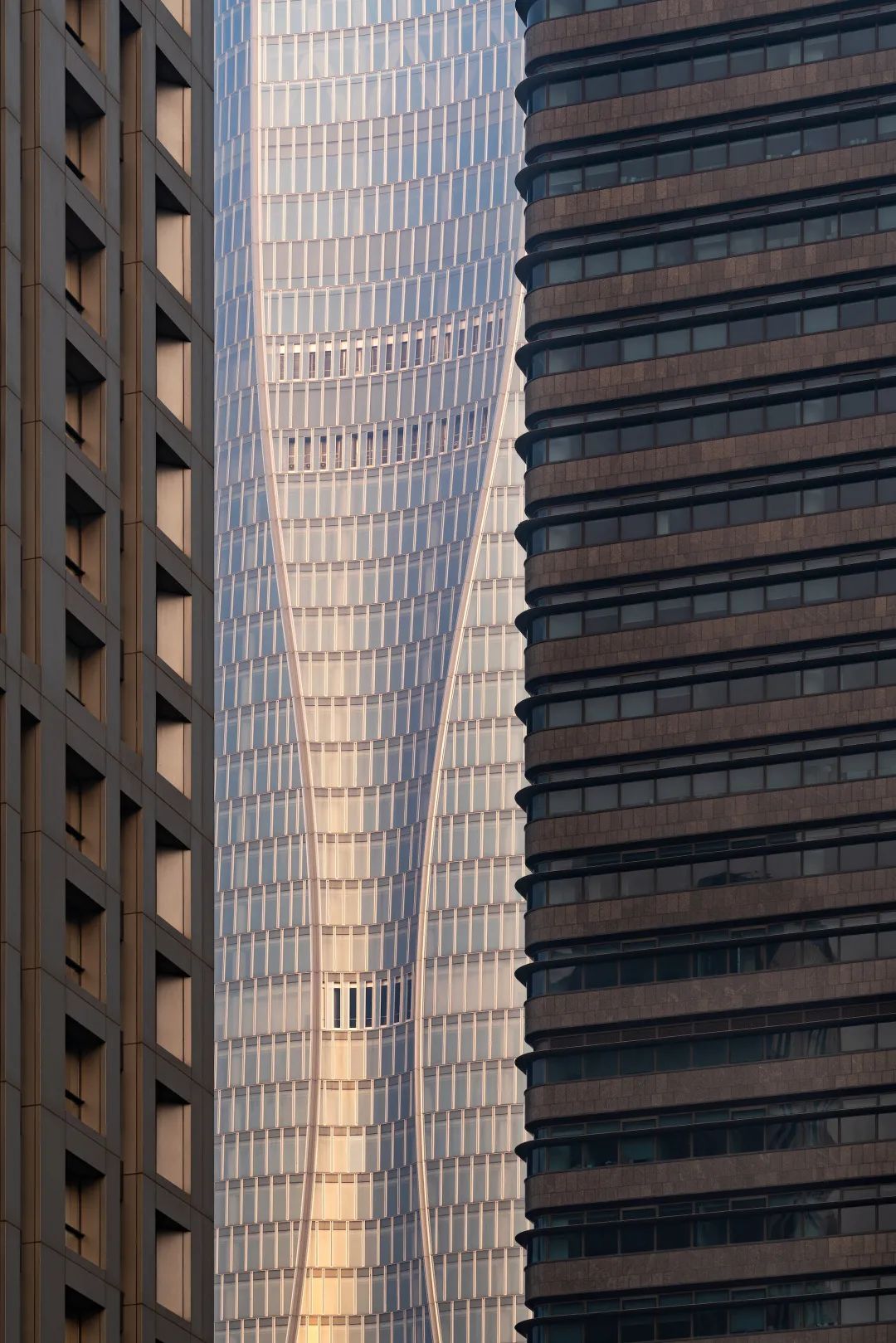

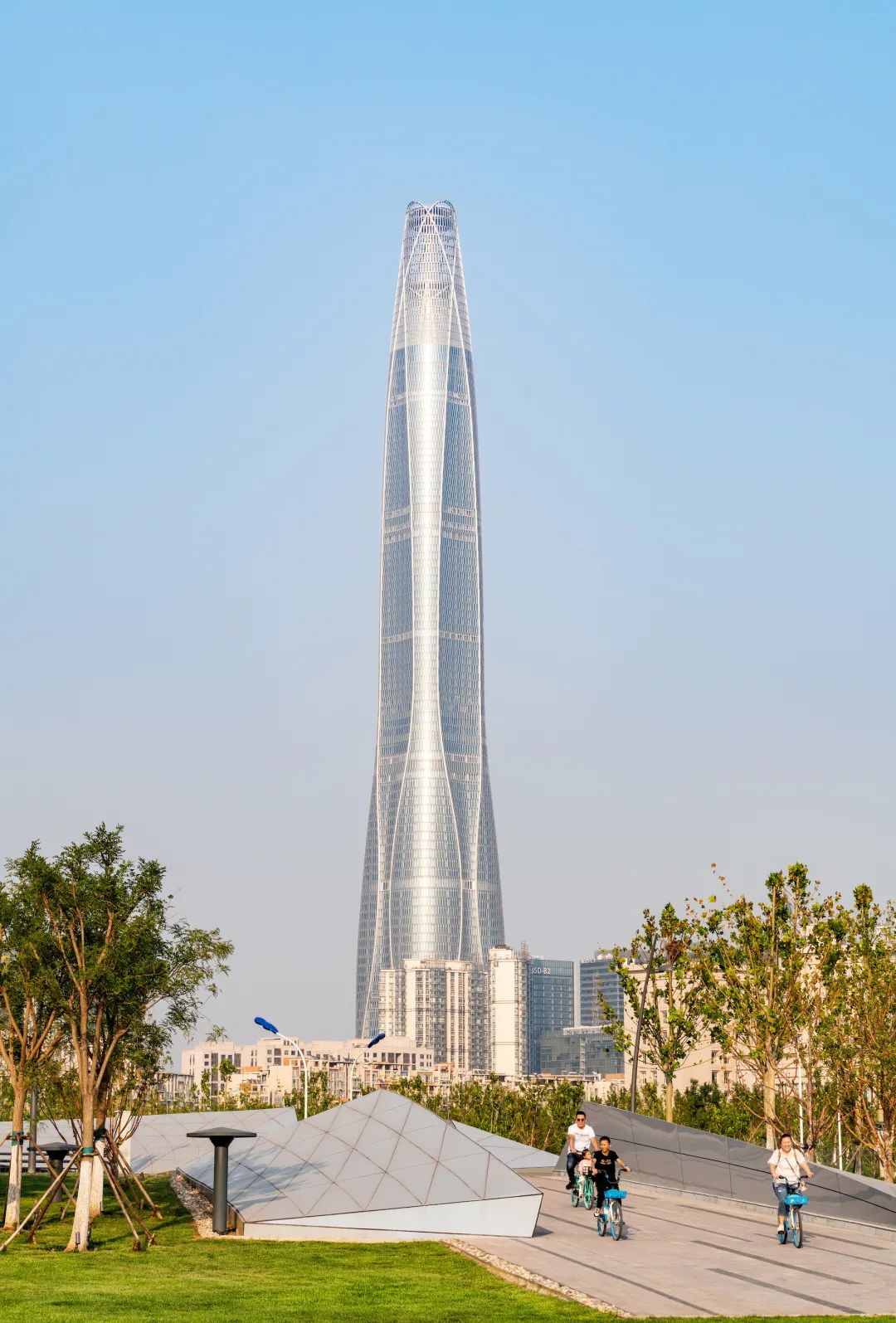

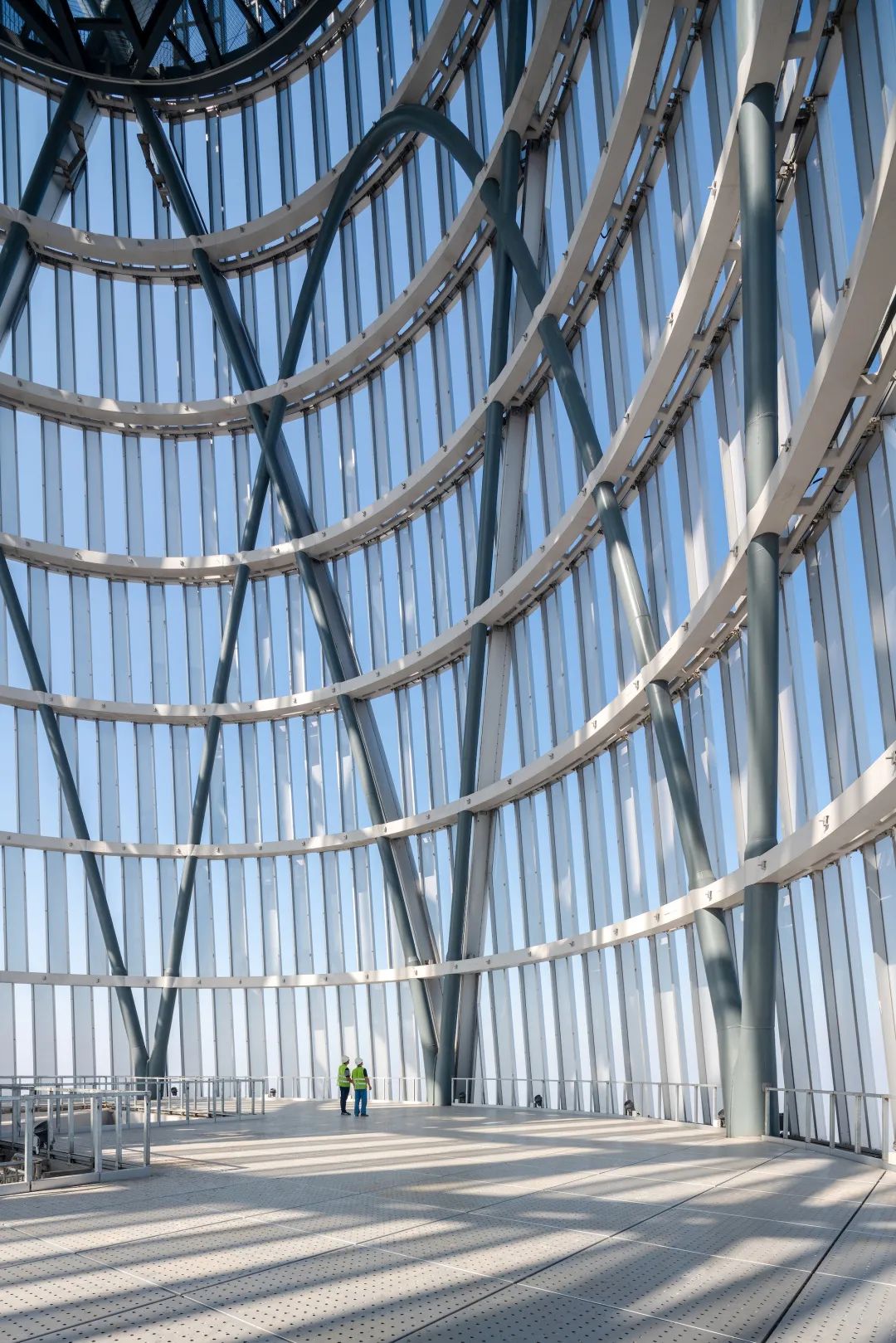

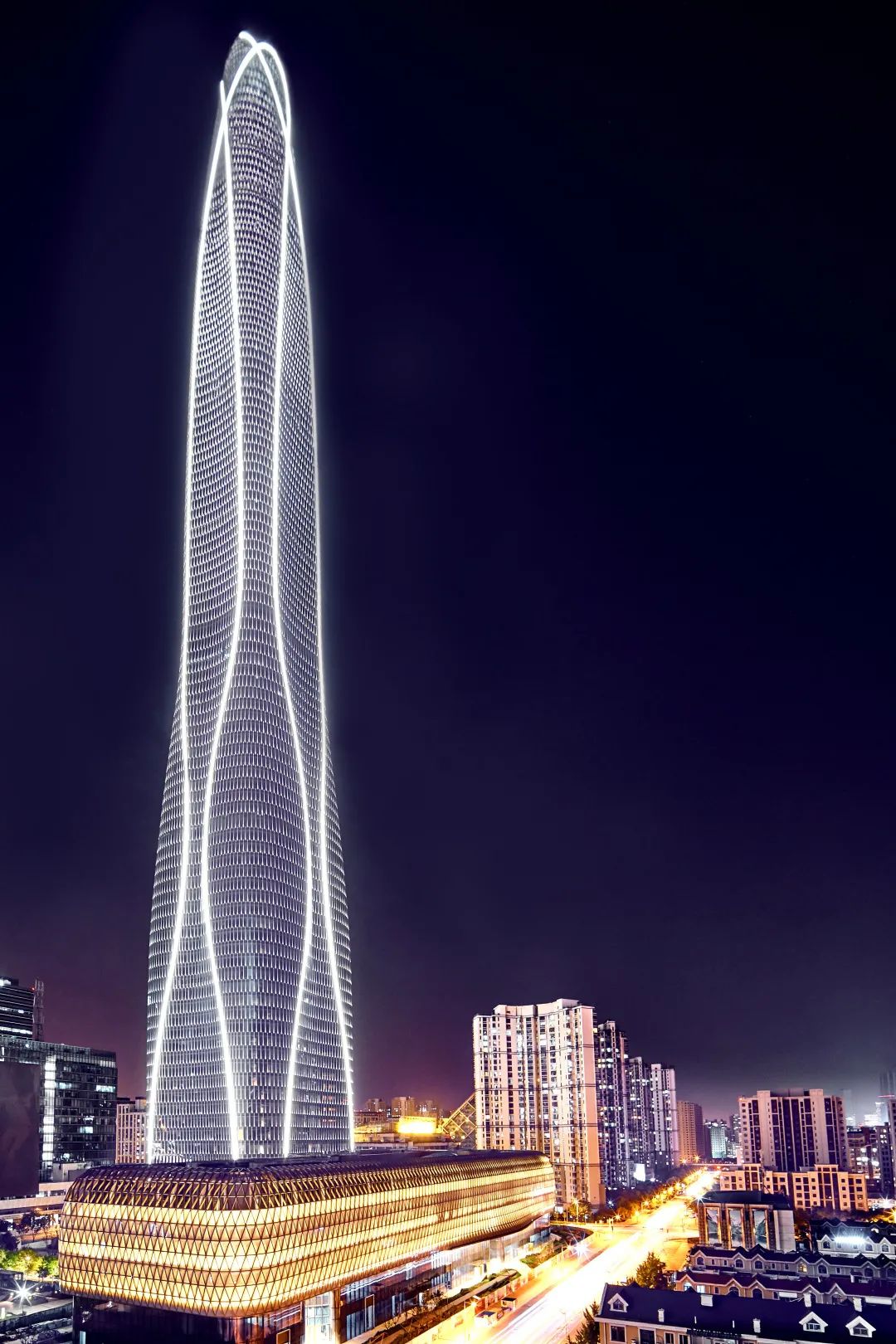

这座高530米的世界第七、中国第三高楼借助RLP对于BIM的深入研究和实际应用，优化了双曲面幕墙不计其数的玻璃单元(curtain wall panel)、塔冠(tower crown)、V型幕墙节点(v-joint cladding)、主入口的玻璃雨篷(glass canopy)、以及拉索桁架幕墙(tension cable glass wall)。从而显著降低了建造时间和工程成本，其晶莹剔透的蜿蜓造型更体现出数字化设计在实现超复杂几何玻璃幕墙结构方面的卓越贡献。

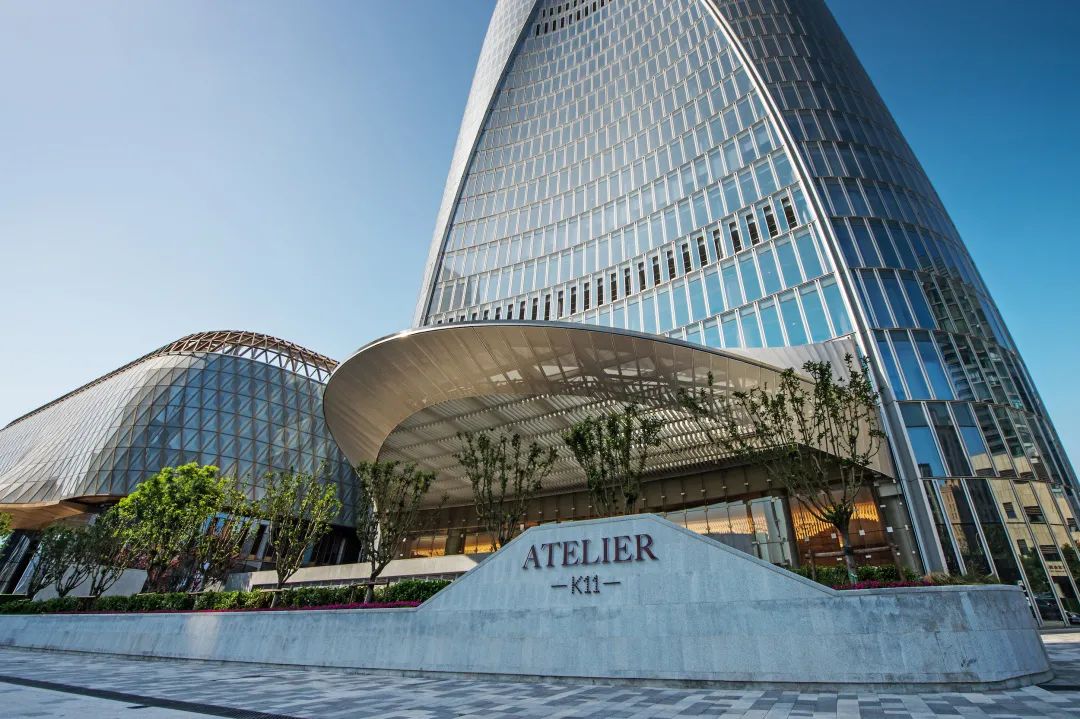

天津周大福金融中心作为中国目前长江以北的第一高楼，由4层地下室、5层裙楼和103层塔楼组成，融合了K11购物中心、K11 ATELIER甲级办公、五星级酒店和酒店式公寓等城市功能于一体，堪称全国施工难度最大的超高层建筑之一。

BIM解析建造的艺术

RLP善用在数字化建模的成熟技术，与国内外的顶级团队(包括SOM、华东建筑设计研究总院和ARUP)合作，创造出这座刚柔并济的“垂直城市”。除了上述RICS大奖，天津周大福金融中心同时获得了在业界举足轻重的

中国BIM认证联盟铂金奖、中国建筑金属结构协会钢结构金奖、年度杰出工程大奖等国际荣誉

。

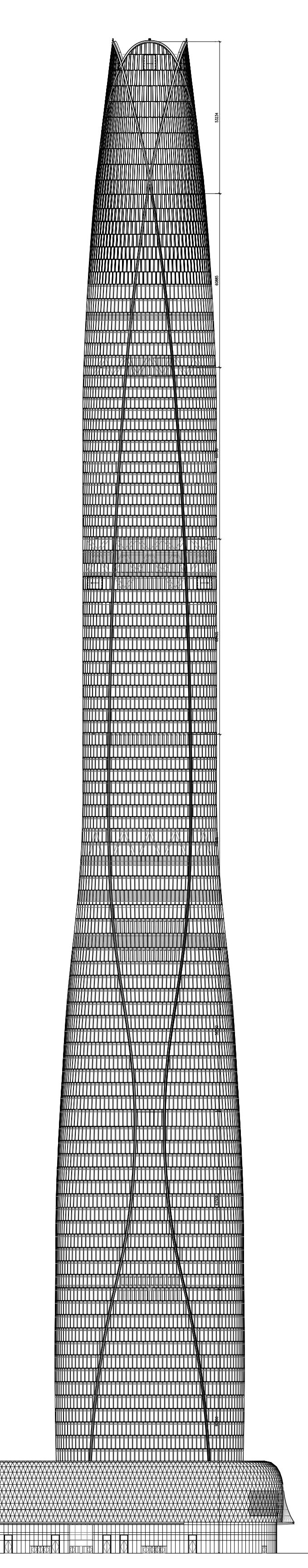

 👆 向上滑动 欣赏建筑立面图纸

BIM是一套工程设计、建造、管理的数据化工具，涵盖了几何学、空间关系、地理信息系统、各种建筑组件的性质及数量。

简单来讲，RLP认为对BIM的熟练掌握意味着建筑师能够借助科技的力量，用高效便捷的方式去解决非常复杂的问题。

随着信息技术的发展，BIM在工期协调，冲突检测，跨部门合作，视觉表达方面的优势逐渐显现，尤其是在完成超复杂建筑体的设计和建造过程中，数字化的信息处理有助于提升效率与精确性，降低施工的时间和经济成本，节约社会资源。

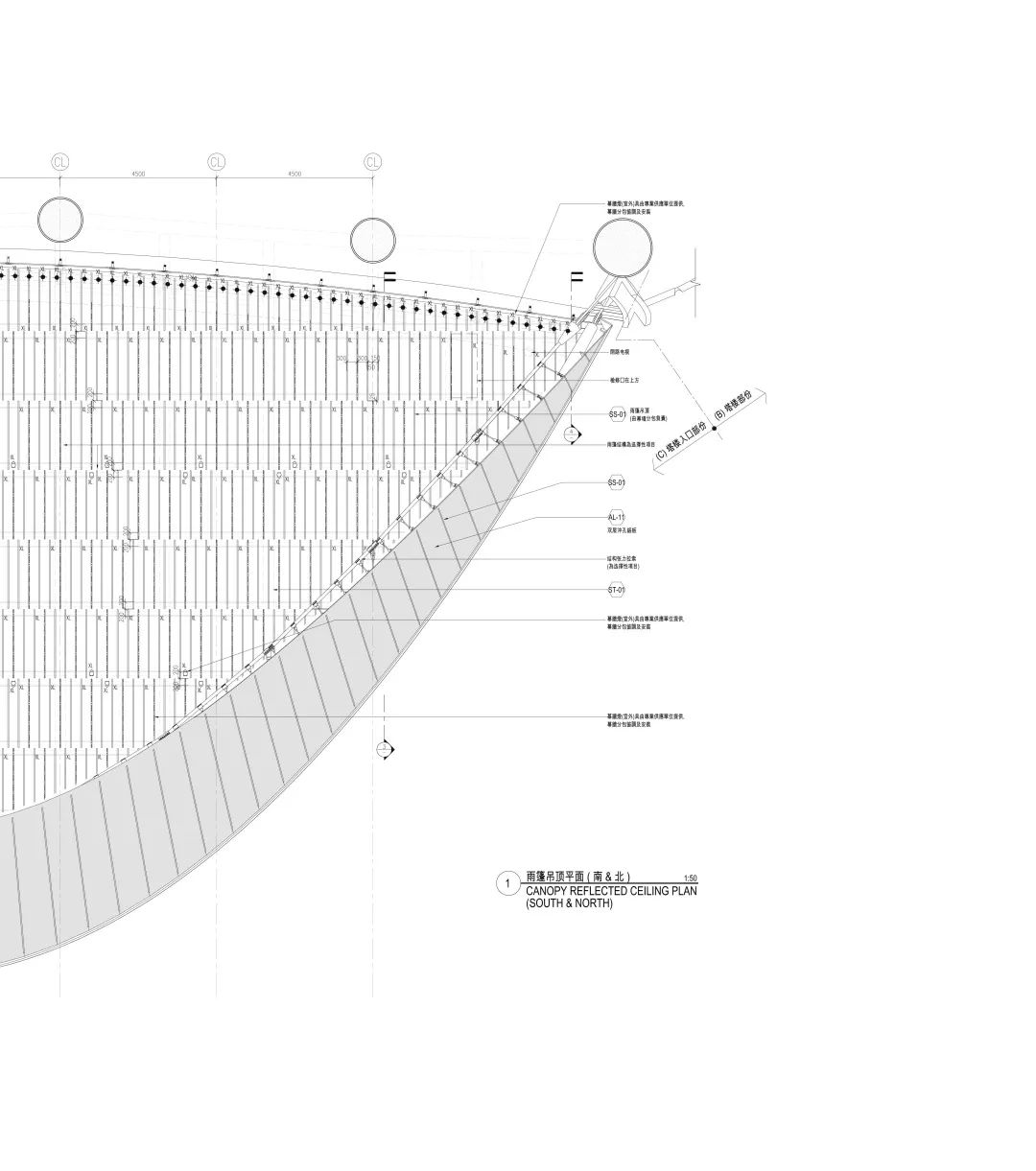

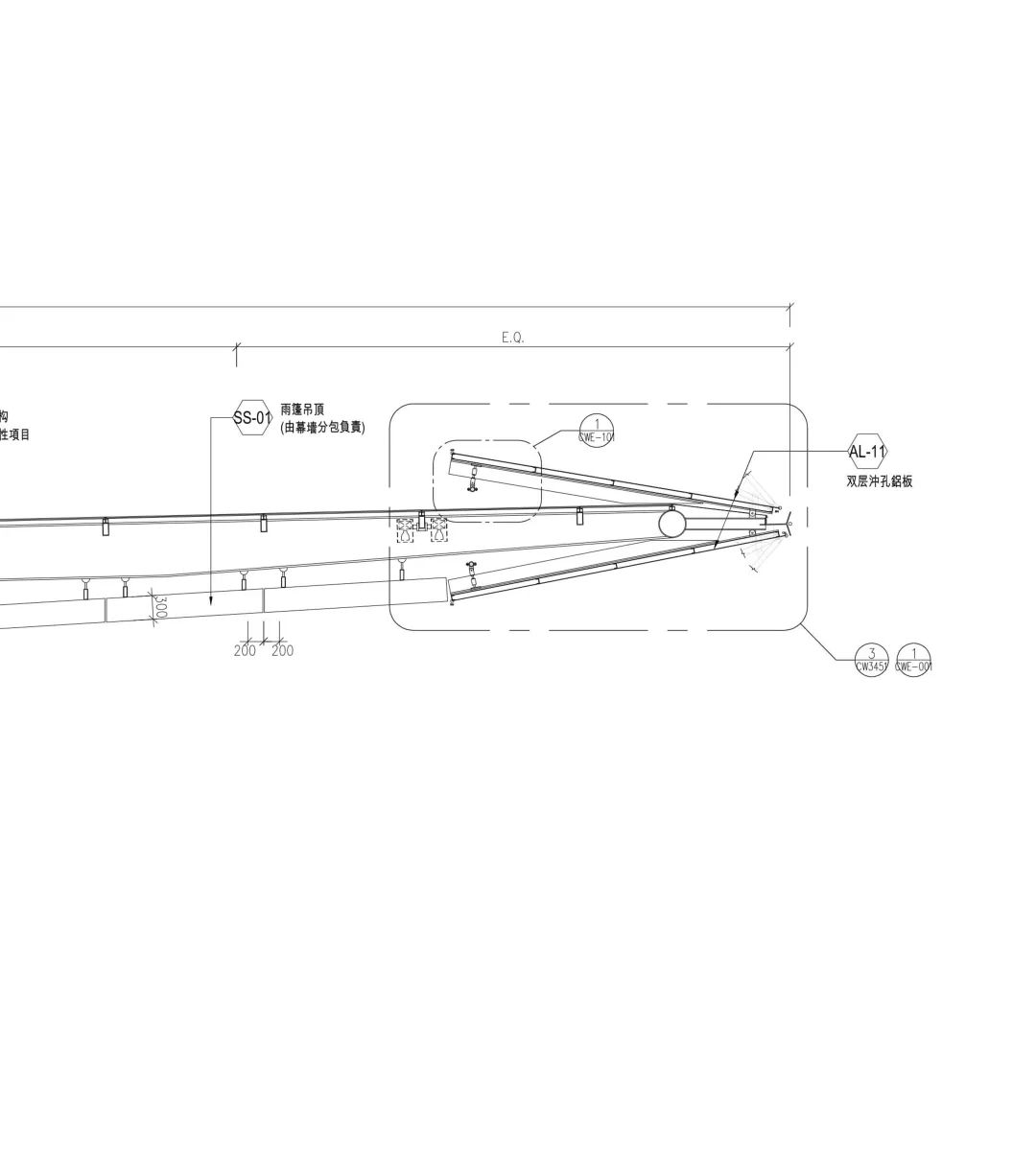

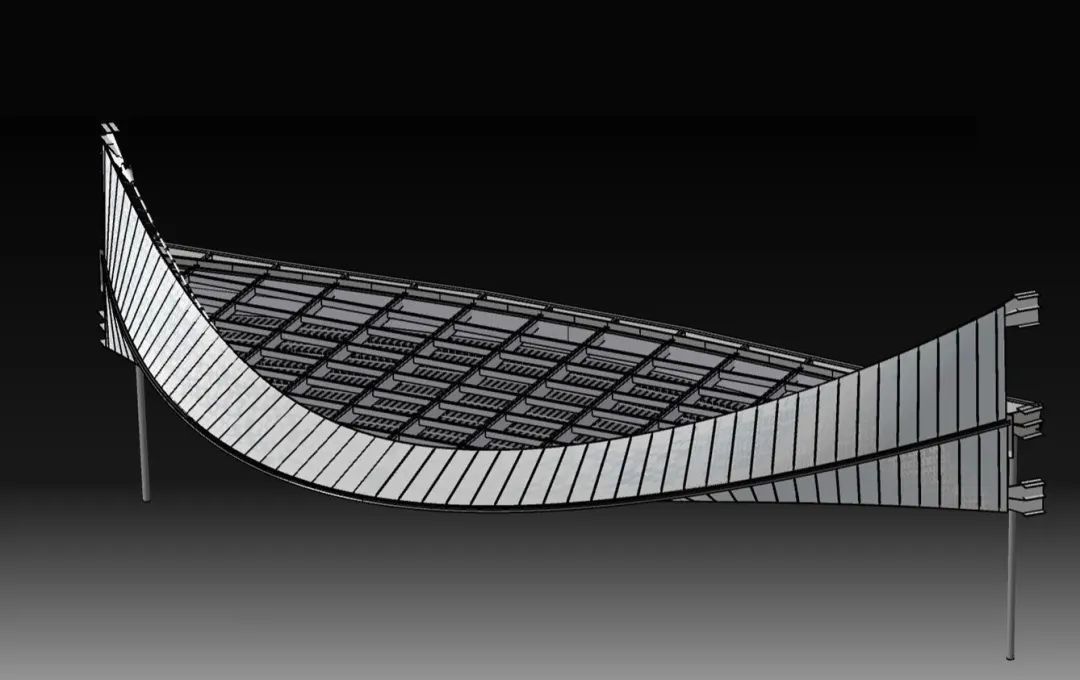

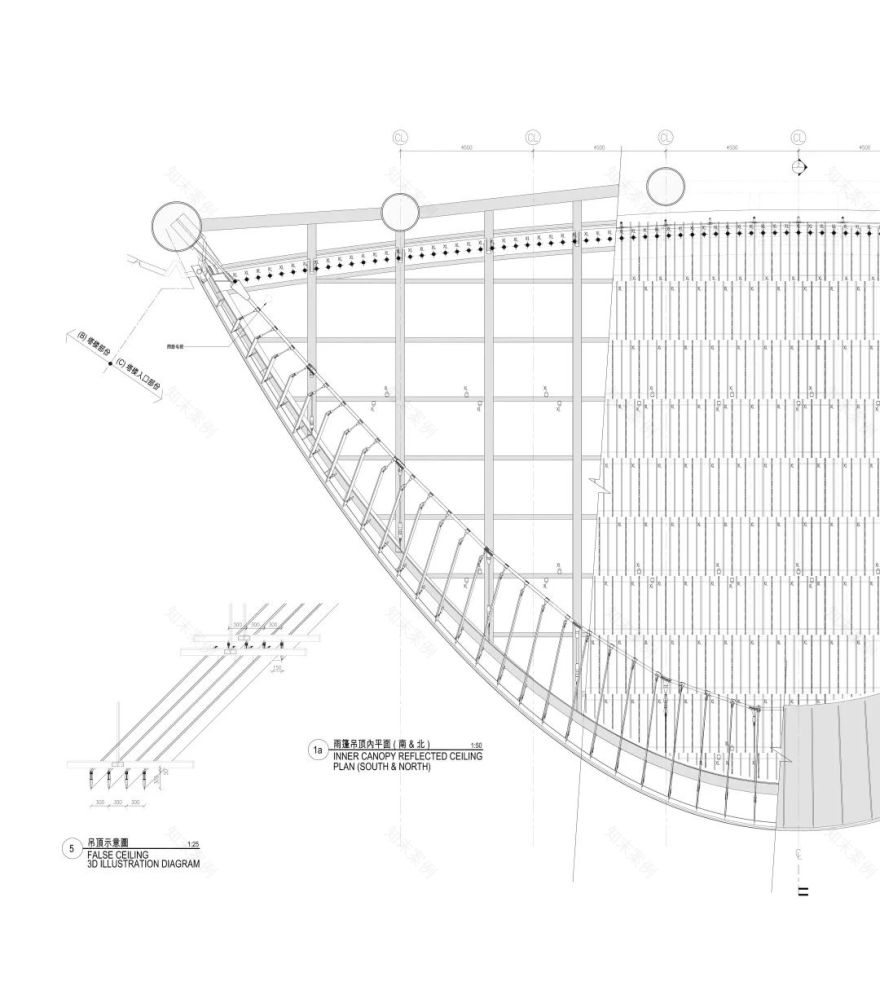

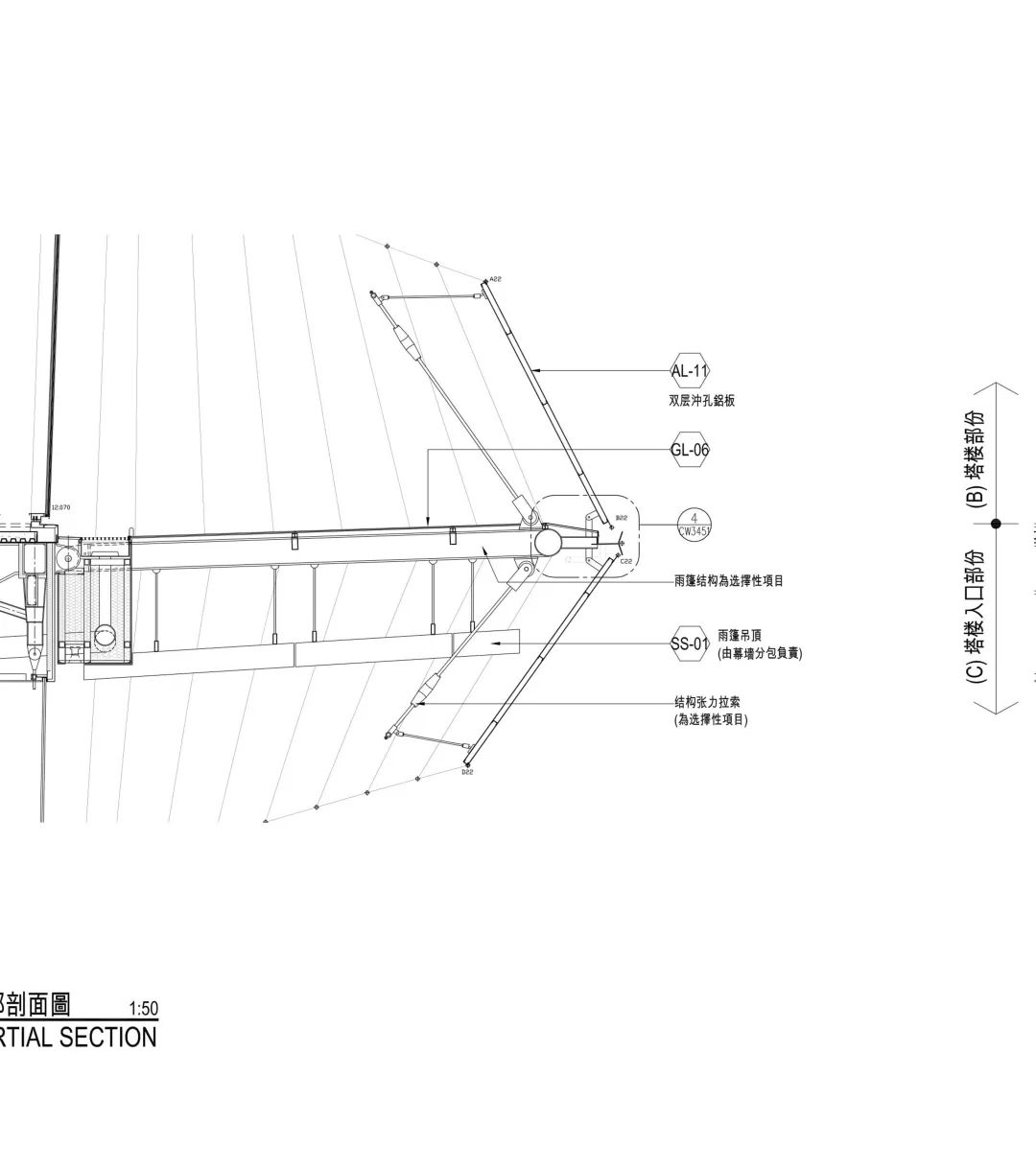

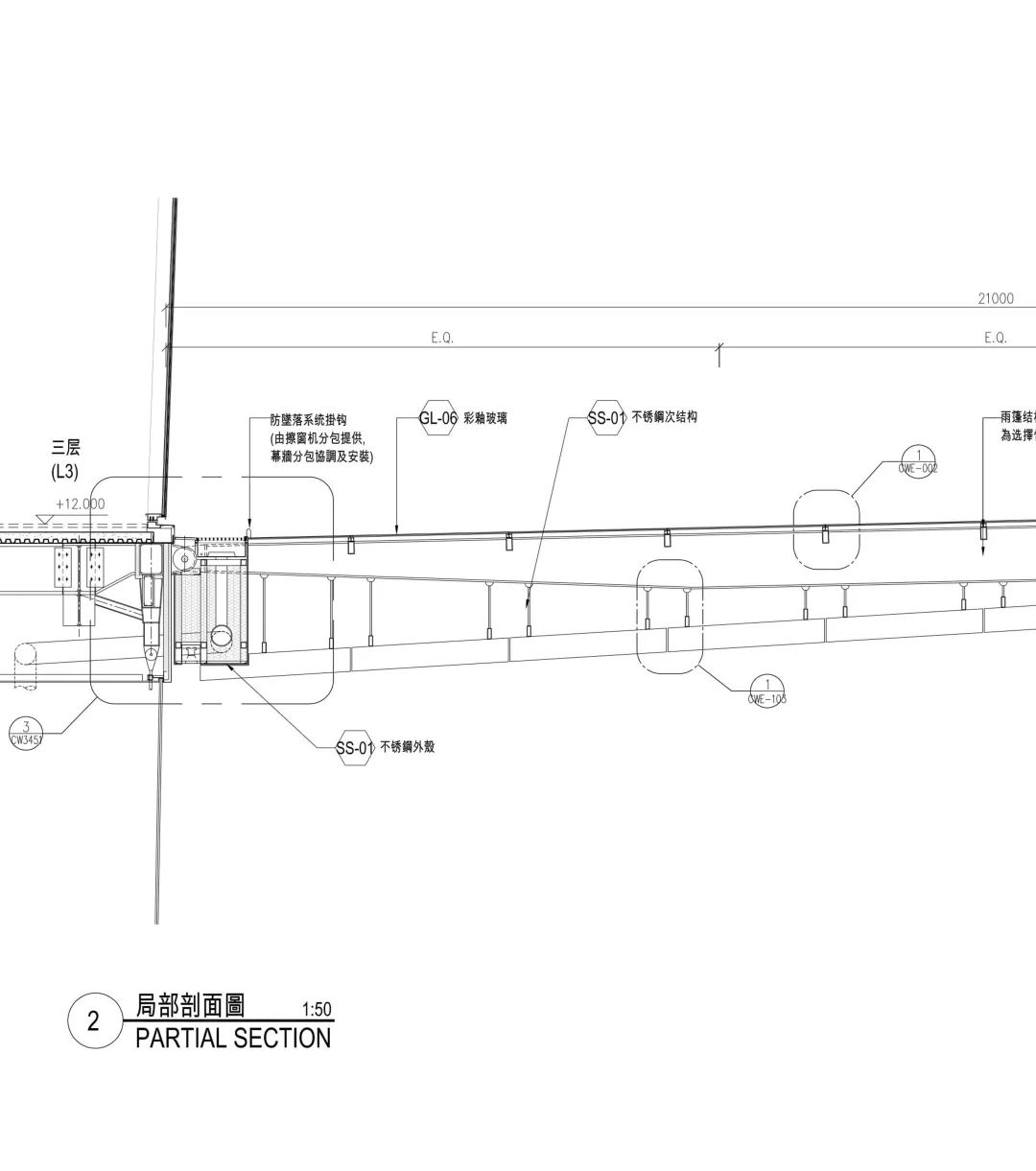

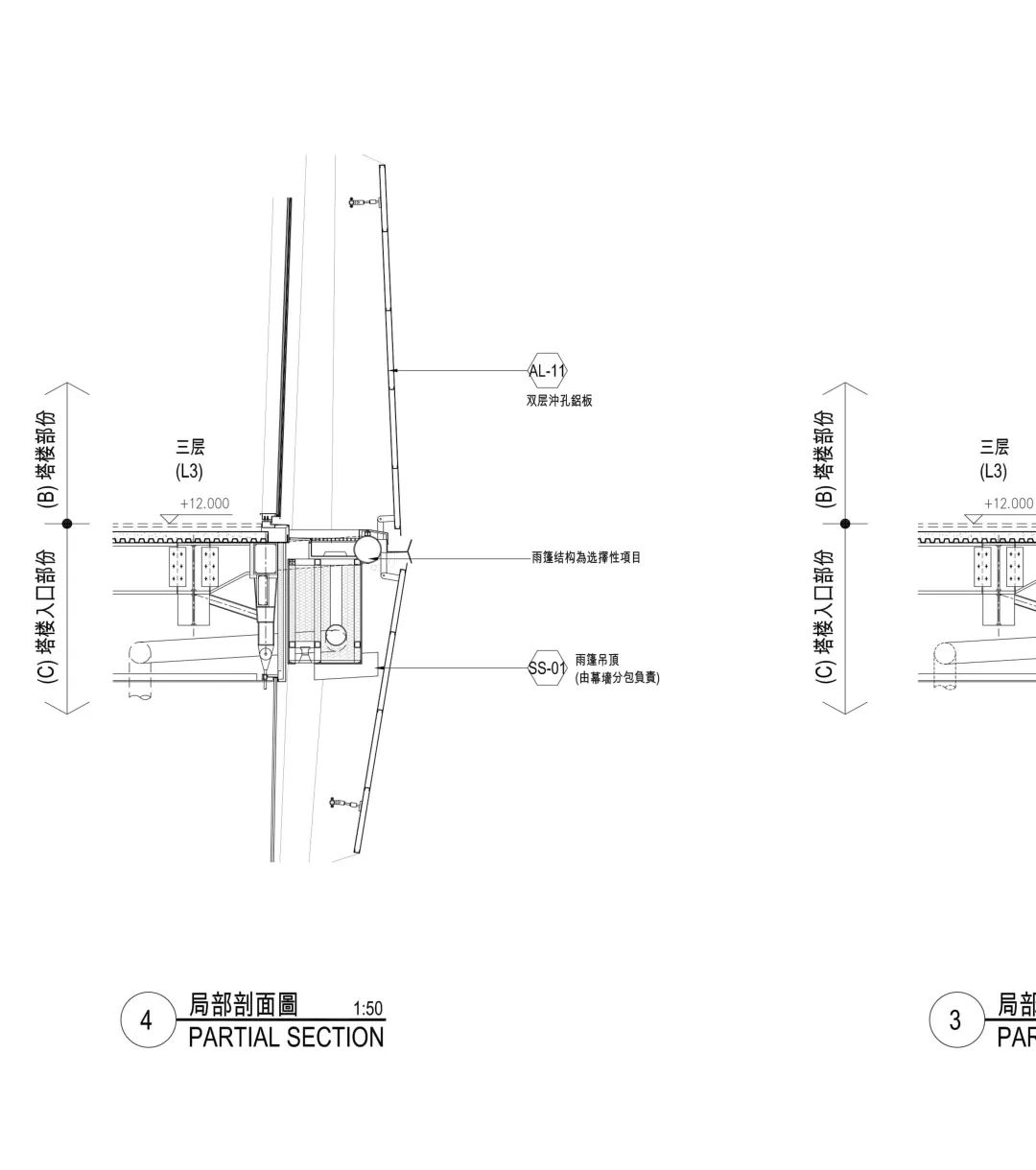

   👆 左右滑动 欣赏雨篷建筑图纸

RLP接手时的初步方案，8面不规则曲面相交而成的外立面幕墙结构需要至少制造1308块独立不对称的IGU（Insulating Glass Units，即隔绝玻璃模块）以完成总计约24912块幕墙单元。

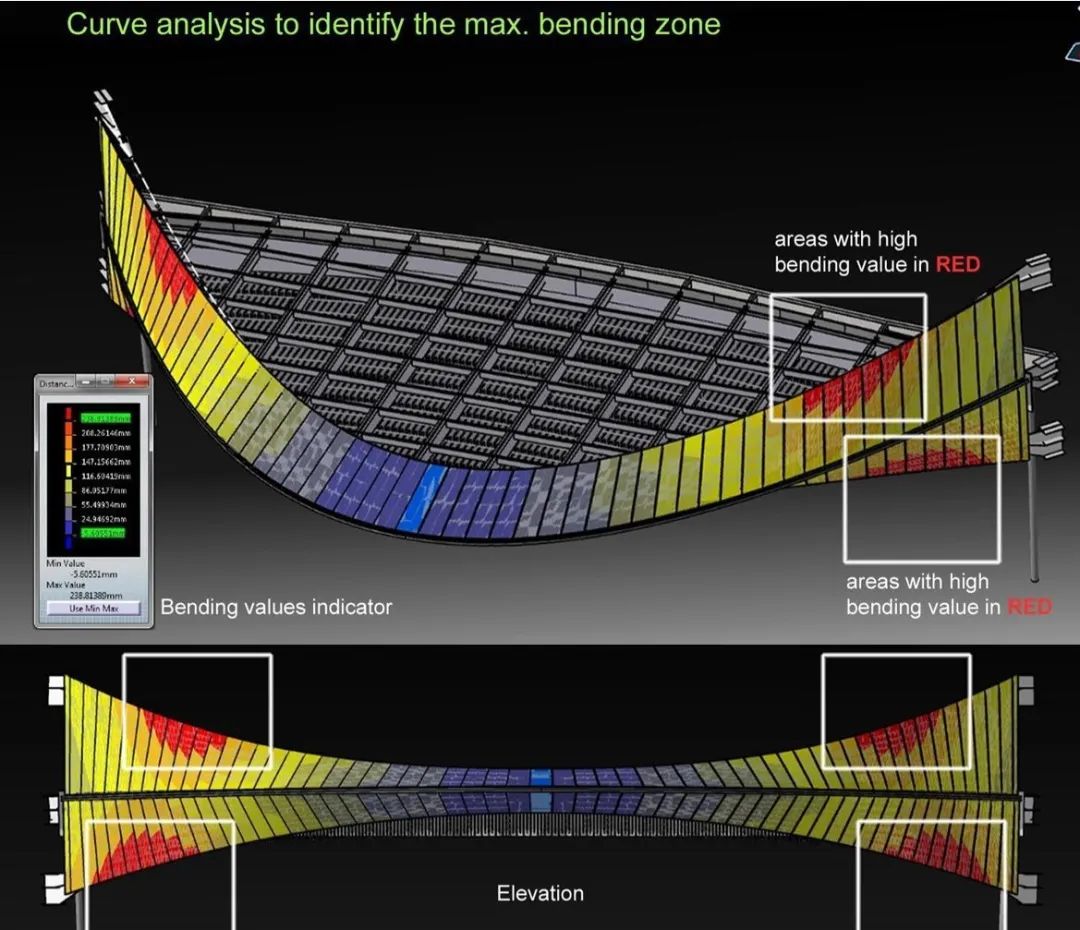

经过BIM分析，因加工工艺的难度而导致的报损率将严重影响工程造价和施工工期，于是设计团队首先通过反复数据建模把独立的IGU数量缩减至720块，之后更根据“非共面罗列”的设想进一步将IGU数量缩减至476块，并提出便于施工的边角分割方法和干挂幕墙节点，优化过程中BIM的支持起到了至关重要的作用。

👇 点击解构模型

数字化设计对天津周大福金融中心的意义在于全员、全专业、全过程的 “三全 BIM应用思路”，以建筑全生命周期实现

“设计零变更、加工高精度、现场零储存、施工零返工、运维低成本”

的目标。

RLP副主席吕庆耀表示: “过去几年，BIM开始广泛在建筑、工程和施工领域（AEC）普及应用，政府亦推出相关标准和政策，大力支持业界加快脚步进入数字化时代。相信未来BIM在整合跨部门信息资源、优化建造时间和经济成本、解决高难度结构方面的优势会更加突显。天津周大福金融中心作为全球瞩目的超高层建筑，拥有精雕细琢的外观造型之余，全程体现了‘建造的艺术(art of making)’。可见RLP深耕BIM超12载的执着毅力和专业优势。”

RLP目前拥有超过80位BIM专家，迄今为止已获得超10个BIM专业国际奖项，将来会继续利用数字化技术为建筑赋能，参与更多中国城市的蓬勃发展。

—
