上海一院南部院区二期扩建工程丨中国上海

2021/08/09 17:30:00
查看完整案例
微信扫一扫
收藏
下载
上海一院南部院区二期扩建工程丨中国上海-0
上海一院南部院区二期扩建工程丨中国上海-1
上海市第一人民医院南部院区二期工程是上海市十四五期间五大新城建设的重点推进项目。项目结合松江新城的发展规划,围绕“建设成为国际知名、国内一流的全质量管理、特色鲜明的研究型医院”为发展愿景,助力松江新城作为重要节点性城市新一轮的发展需要。

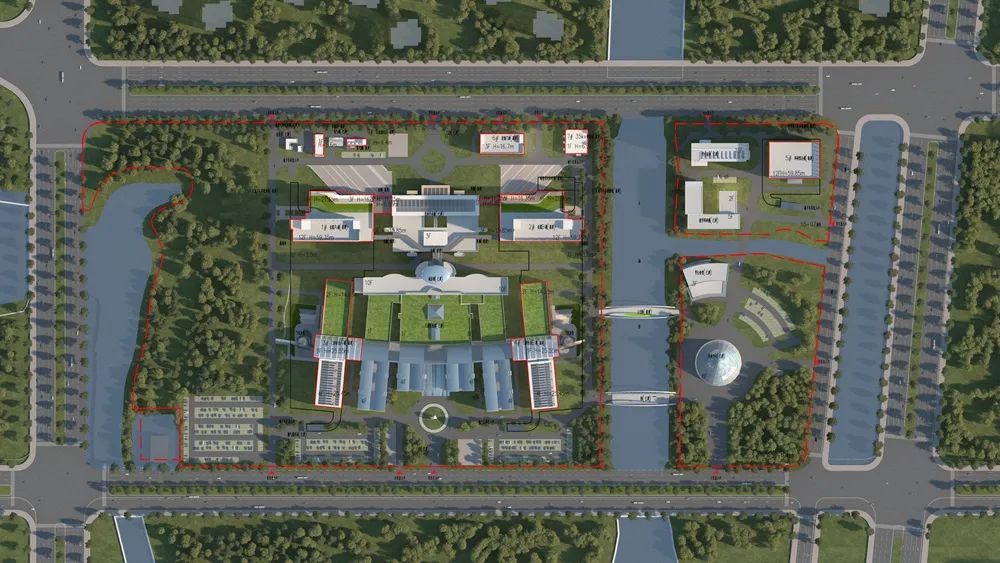

建设规模与内容:项目位于上海市松江区松江新城,用地面积约为 21.6 万平方米,二期总建筑面积约为 15.9 万平方米,其中地上约 9.6 平方米,地下约 6.3 万平方米。一期原有核定床位数 550 张,二期新增核定床位 600 张。项目拟建建筑包括医疗综合楼(其中分为住院 A 楼、住院 B 楼、门诊医技 A 楼以及门诊医技 B 楼)、发热门诊、35KV 变电站、垃圾房,汇流排以及科研综合楼。
上海一院南部院区二期扩建工程丨中国上海-4
院区现状及存在问题:
- 门诊体量不足:目前年平均门急诊量为 230 万人次,现有诊室数量无法满足医院发展需求。
- 平台科室受限:现有的医技平台无法满足随着门诊量增长带来的需求。
- 手术室偏少:目前年均手术已达到 4.6w 人次,现有手术室 20 间,无法满足需求。
- 优势学科有待扩展:现有优势学科包括妇儿和创伤外科等,在区域范围内有明显优势的学科可独立发展学科中心。
- 入口交通拥堵:人车混行,车流集中于主入口附近,导致地面交通拥堵。
- 地下空间开发不足:原设计地下空间未充分利用,提供给患者的服务功能量少且分散。
设计理念:
在“以增量带动存量”的整体设计思想指引下,将整个院区的功能布局、医疗流程、洁污流线、医患流线、物流体系以及地下空间利用等进行统筹考虑和整体设计。综合考虑建设期间医院不间断运营的情况下将项目总体谋划,有序分步实施。
上海一院南部院区二期扩建工程丨中国上海-14

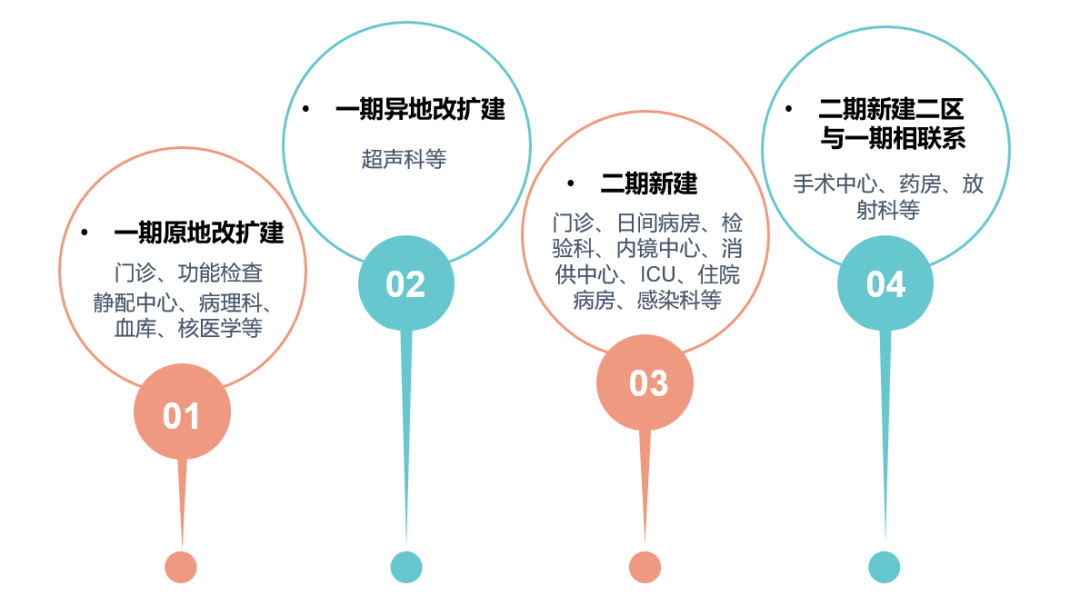

△分布实施策略
设计策略
一、以增量带动存量,统筹总体布局
核定床位数由 580 床扩增至 1180 床,门诊量将由目前的日均约 8000 人次增长为 11000-12000 人次,相应的医技平台都将通过本次改扩建项目进行增容,如手术室、检验中心、内镜中心、消供中心、ICU、放射科、静配中心、核医学等。根据前期调研、科室需求以及学科发展等综合因素,结合实际情况为所有科室提供四种相应的功能升级实施方案。
上海一院南部院区二期扩建工程丨中国上海-19

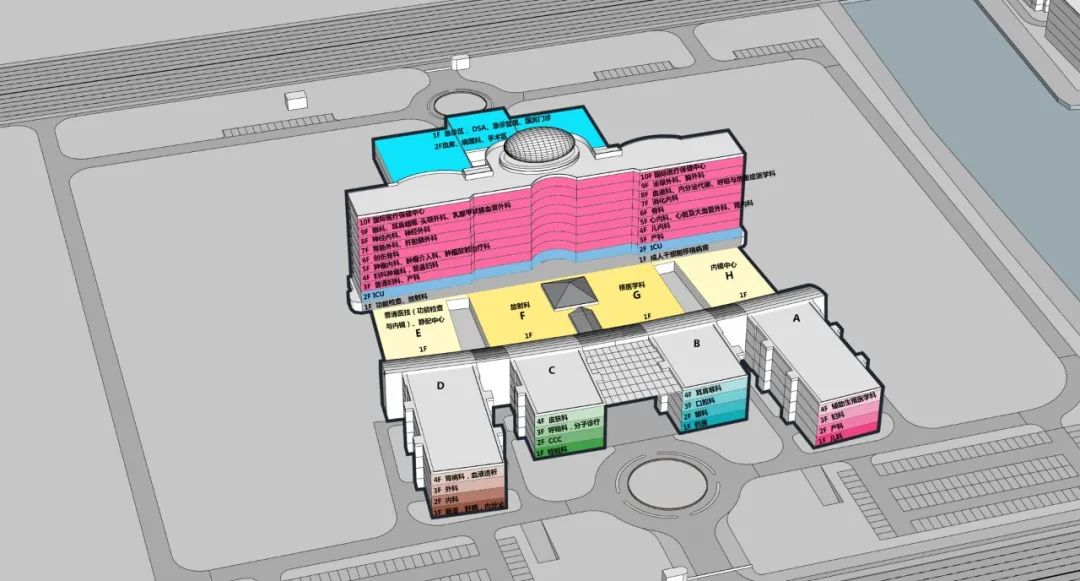

△ 原功能布局
上海一院南部院区二期扩建工程丨中国上海-21

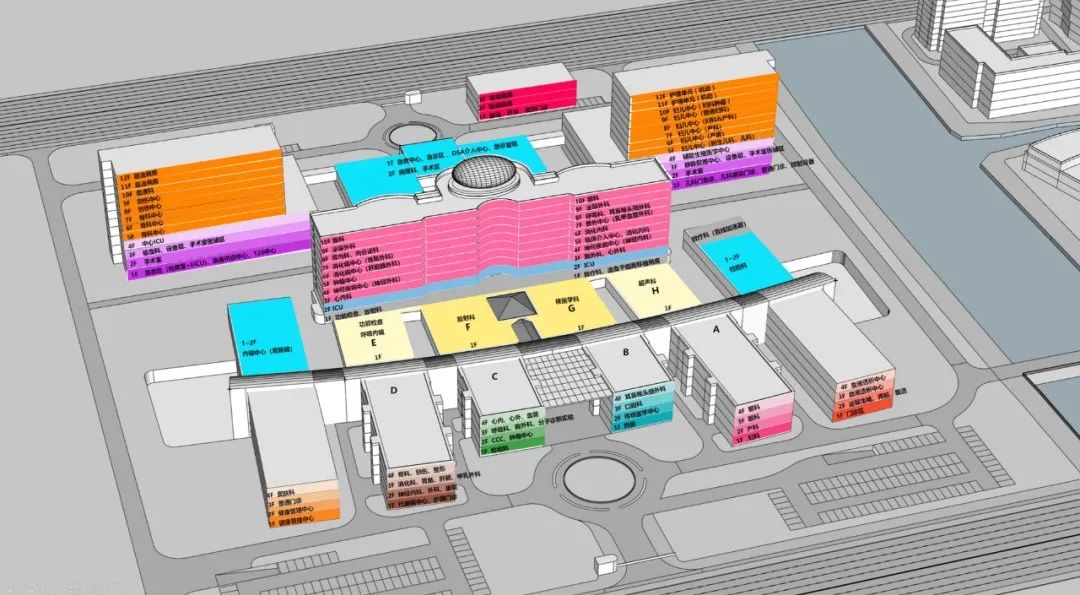

△ 盘整后功能布局
二、自然生长,模块式功能布局拓展

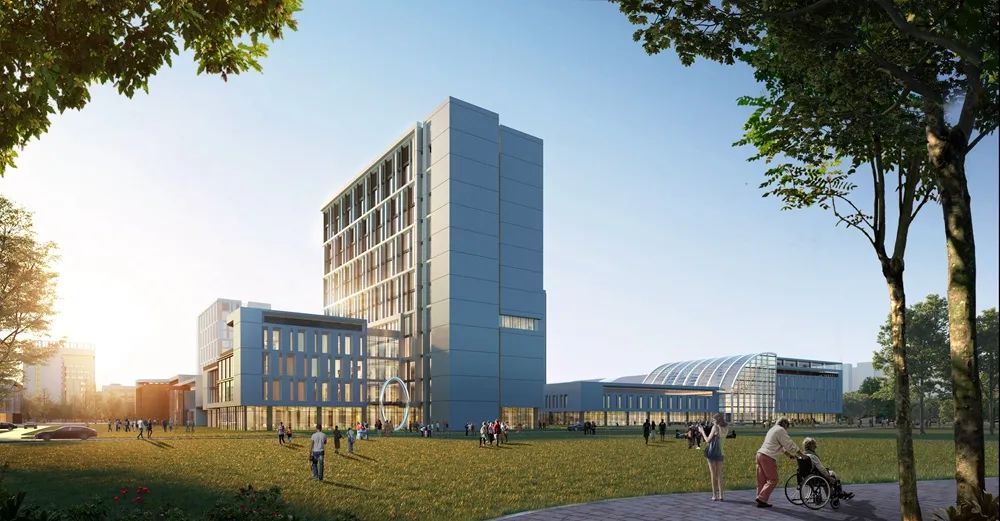

将原有的东西向医疗街向两侧延伸,将门诊和医技模块依附于新建的大厅两侧,与原有格局充分整合;住院楼位于原有建筑北侧,向东西两侧扩展,保证病房日照,同时减少施工期间对现有病房楼的影响;新增 30 间手术中心按照病种分区设计,与原手术中心统一标高,整体贯通管理。
上海一院南部院区二期扩建工程丨中国上海-25
三、动静结合,完善场地内交通流线组织
门诊车流在主入口就近进入地下车库,出口则位于基地西南侧,避免主入口处车辆拥堵和人车流线交叉,有效解决一期无地下车库给病人就诊带来的不便。北侧沿用原急诊急救出入口,同时梳理明确货物出入口和污物出口,梳理明晰院区内的各类交通组织。同时跨河新设置一座位于人行景观桥,改善院区东侧办公生活区的交通组织。
上海一院南部院区二期扩建工程丨中国上海-28

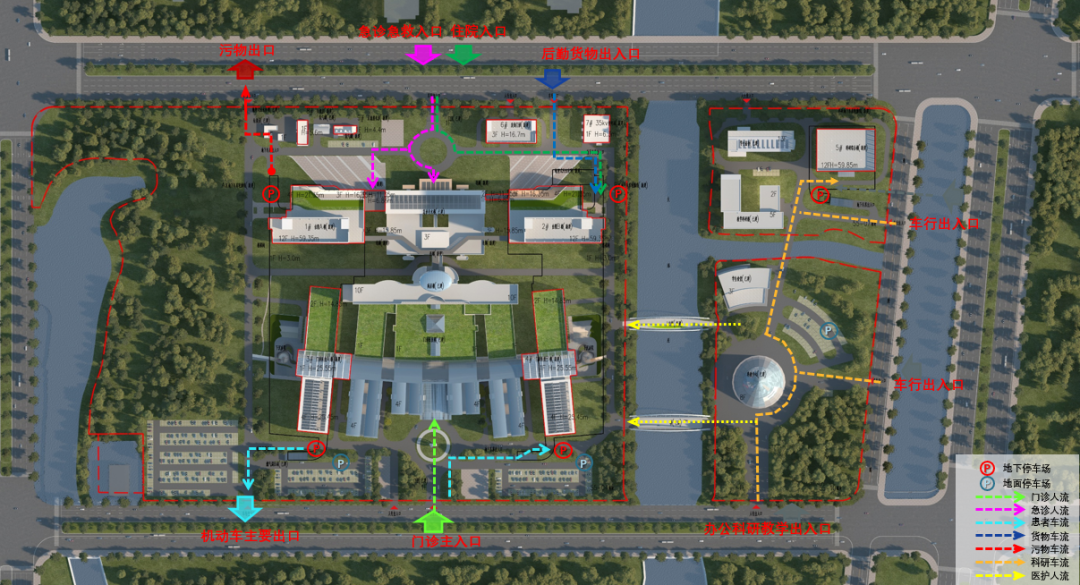

△ 交通流线
四、高效互联,打通建筑内部人流物流体系
结合下沉庭院在东西两端设置地下车库门厅,周边设置社会化便民服务功能,同时通过自动扶梯和无障碍电梯引入首层,与原医疗主街自然衔接;拓宽原地下一层东西向的后勤通道,打通东西两层的地下车库,同时解决货物及污物在地下一层的全院贯通;在原急诊急救屋顶区域设置连廊与东西两侧新建的医疗综合楼衔接起来,在三层将全院的医疗后勤流线和物流流线打通。
上海一院南部院区二期扩建工程丨中国上海-32
△下沉广场
五、释放价值,充分开发地下空间
原有建筑仅局部设置地下一层,主要用作机房和辅助功能,地下停车位仅为 25 个。本次新建两层地下室,可提供约 1200 个地下停车位,基本满足了医院的停车需求。
上海一院南部院区二期扩建工程丨中国上海-36

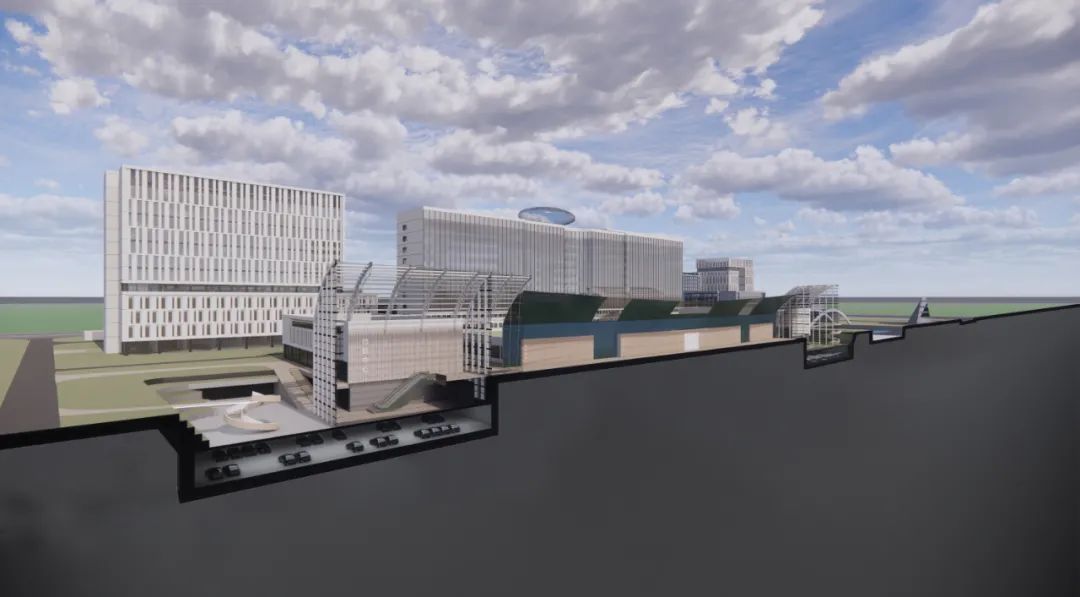

△大厅交通体系
上海一院南部院区二期扩建工程丨中国上海-38
△地下空间利用
六、隔离保护,发热门诊单独设置
基地西侧新建一座三层感染楼,设置感染科门诊及 30 张留观床位。选址位于整个院区下风向,对外设置单独的人行出入口,其位置靠近急诊急救区,便于确诊后的处置和治疗,同时发热门诊与周边建筑满足 20m 隔离防护距离。
七、分布实施,统筹管线及能源系统改造
由于新建项目场地地下有大量设备管线,为保证原有院区在施工期间的正常运营,需要提前对其进行勘测定位并统筹规划设计,做好分部分项改造实施的准备工作。
八、珠联璧合,科研与医疗相互促进发展
新建科研楼位于院区东侧的科研办公区块,建筑采用一个优雅的弧面形成朝向城市的主要立面,通过石材幕墙富有韵律的渐变形成机理,烘托科学殿堂深远庄严的品质。中部采用局部通高的方式,隔层设置开放空间用于学术交流和跨学科讨论,为师生提供开敞自由的互动空间,激发创造力和活力。
上海一院南部院区二期扩建工程丨中国上海-46

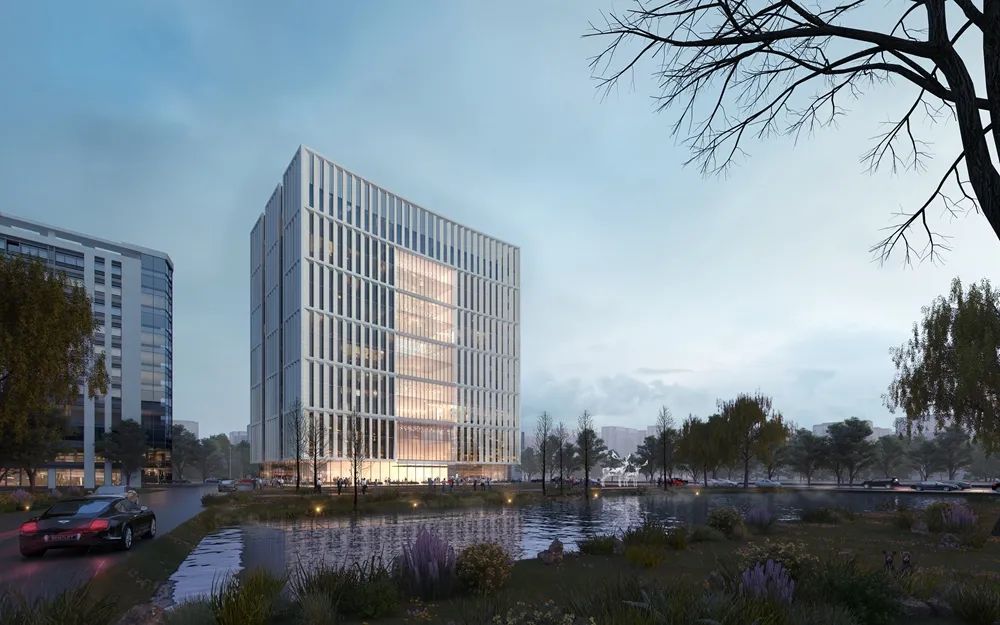

△ 科研楼
九、花园中的医院,打造多层次立体景观
松江素有上海之根的美誉,设计尝试将建筑融入景观之中,通过多层次的屋顶花园、地面景观庭院和下沉庭院与建筑和人的活动形成互动,营造一个属于患者的花园式医院,为医患提供一个由内而外治愈身心的整体环境。
上海一院南部院区二期扩建工程丨中国上海-50
△屋顶花园
上海一院南部院区二期扩建工程丨中国上海-52

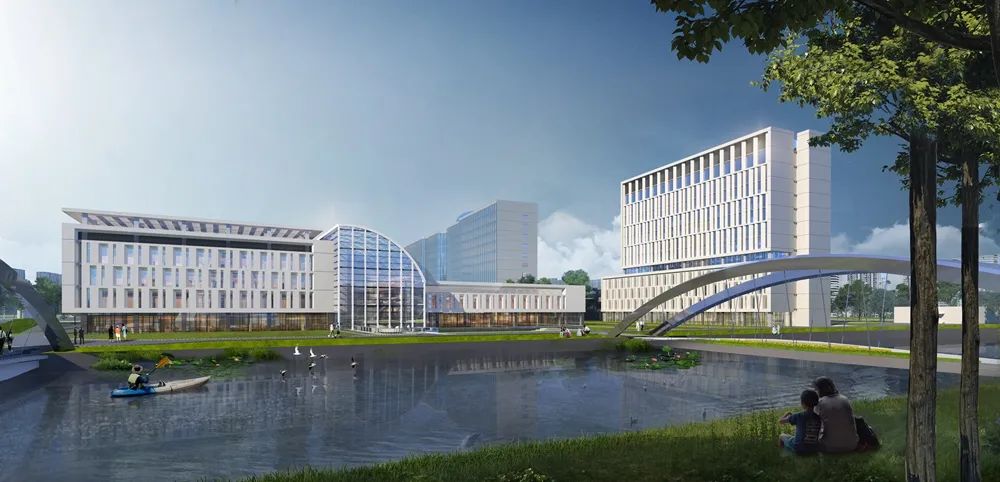

△ 沿河景观
