天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-0
文_张国强 袁野 摄影_甄琦

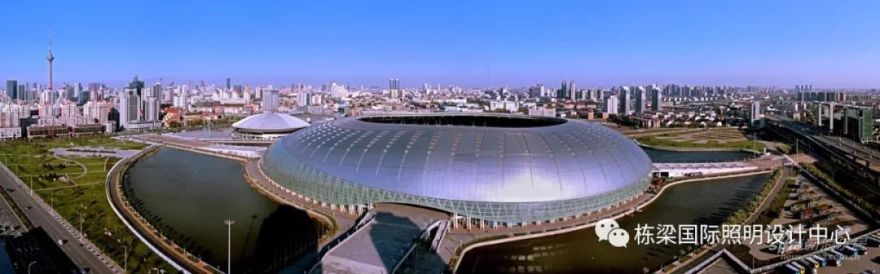

2017年9月,第十三届全国运动会在天津市举行。全运会是国内规模最大、水平最高、影响力最为广泛的综合性运动会,也是天津市首次承办国内规模综合性体育赛事。天津市奥林匹克中心位于市区西南部,东临卫津南路,西临水上西路,南临凌水道,北临宾水西道,是天津市的地标性建筑,既可满足国际足球和田径比赛要求,也是融群众休闲、娱乐、健身、购物为一体的综合性体育场。
天津奥林匹克中心的原有夜景照明方案已无法满足当今时代的审美追求且大部分灯具已老化,无法正常使用,安全性与美观性均不能满足大型赛事所需。为有效解决上述问题,成功举办第十三届全运会,天津市体育局决定对天津奥林匹克中心场馆及景观照明进行提升。照明设计针对体育场、体育馆、游泳馆及景观的外立面及周边景观进行重新定位与设计。
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-4
项目设计方案
天津奥林匹克中心夜景照明提升方案,主体上分为四部分 :体育场、体育馆、游泳馆及景观。
天津奥体中心体育场是一座不规则的椭圆形建筑,状如水滴,用金属和玻璃为主要材料制成的明亮夺目的银色“外衣”线条流畅,使这个场馆有着水滴一般的晶莹感。此次方案以水滴体育场为核心,向四周辐射为流线。周边水池中形成发散的光感喷泉,水具有“汇集、融合”的特征,同时象征着天津的母亲河——海河,具有鲜明的地域风格,寓意天津盛世同心、开放包容的内涵。
体育场照明效果图
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-10

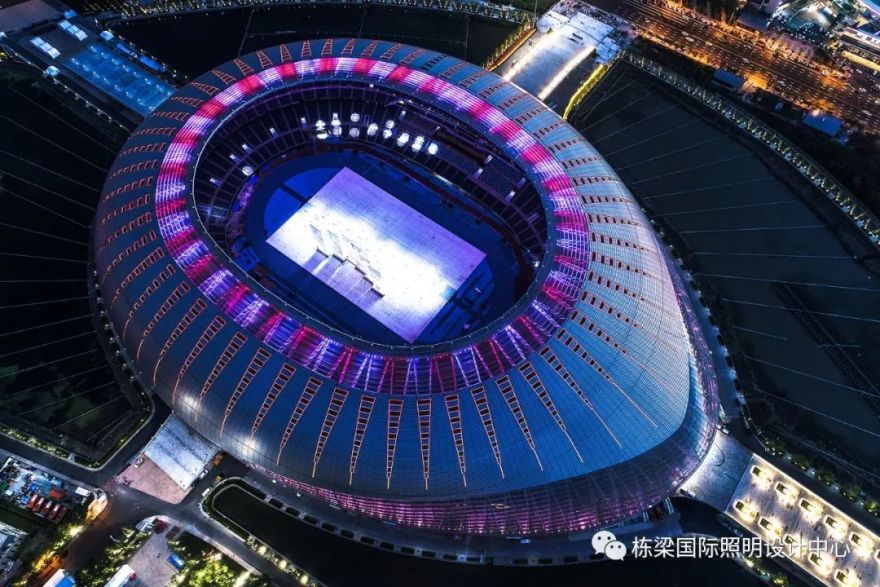

体育场照明实景图
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-13
体育场部分,立面玻璃幕墙内,3W的像素点均匀分布于建筑立面,形成有效像素,配合整个场馆变换动画与整体颜色。外部利用大功率的立杆投光灯,投射于场馆的铝板幕墙部分,洗亮整个场馆的立面亮度。顶部在铝板和玻璃衔接处,用线条灯背发光投射,映射整个顶部的造型变化。内侧边缘用大功率的点光源点缀整个场馆的顶部。

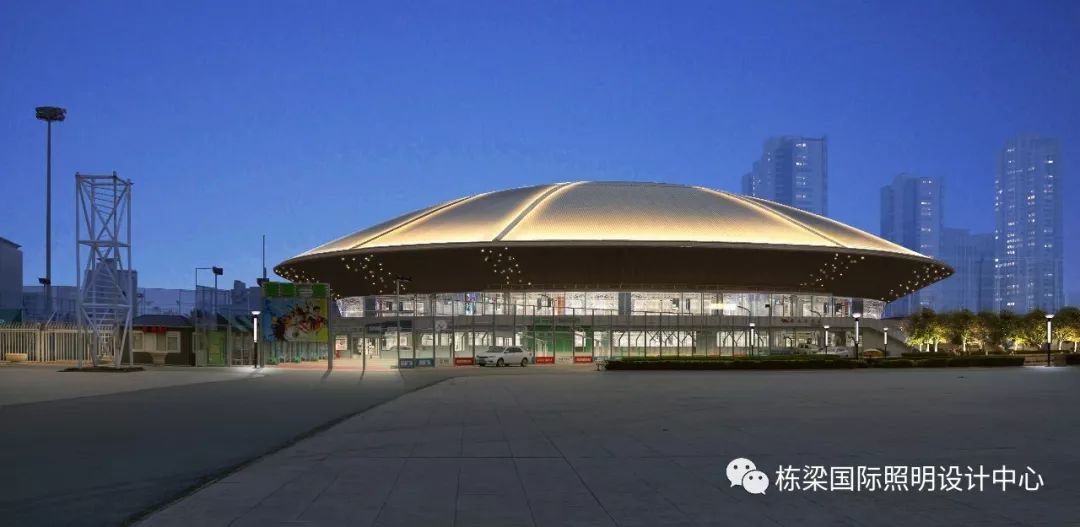

体育馆照明效果图
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-17
体育馆部分,利用原有建筑结构,在场馆顶部安装线条灯,背发光式,既可隐藏光源直射产生的眩光,又可形成动画的联动效果。根据建筑顶部分割造型,安装设置线型灯,进一步突出建筑的结构美感。

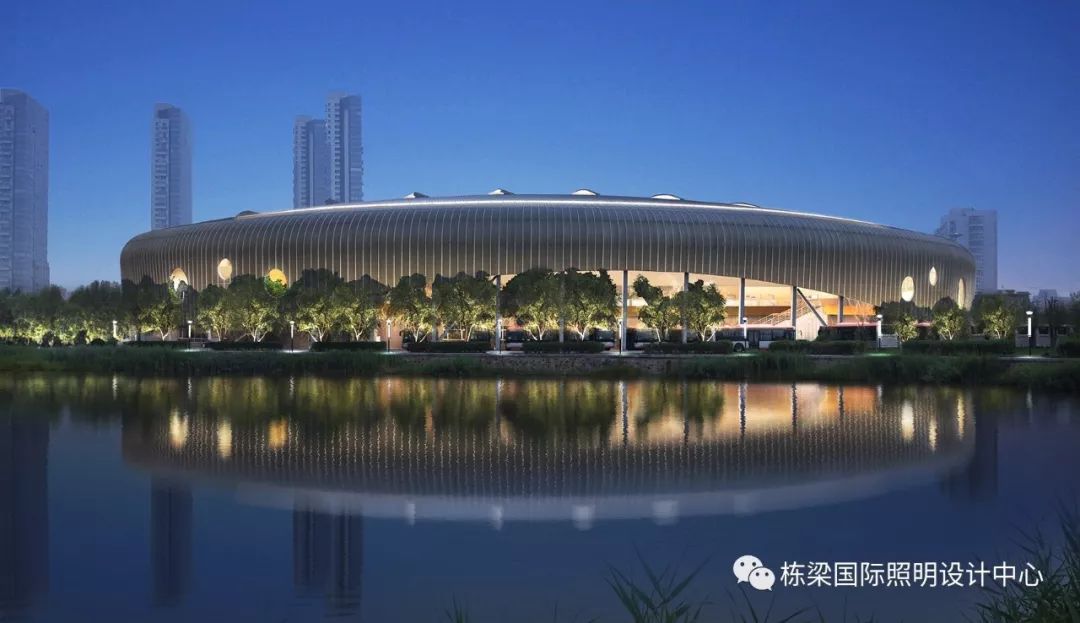

游泳馆
照明效果图
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-22

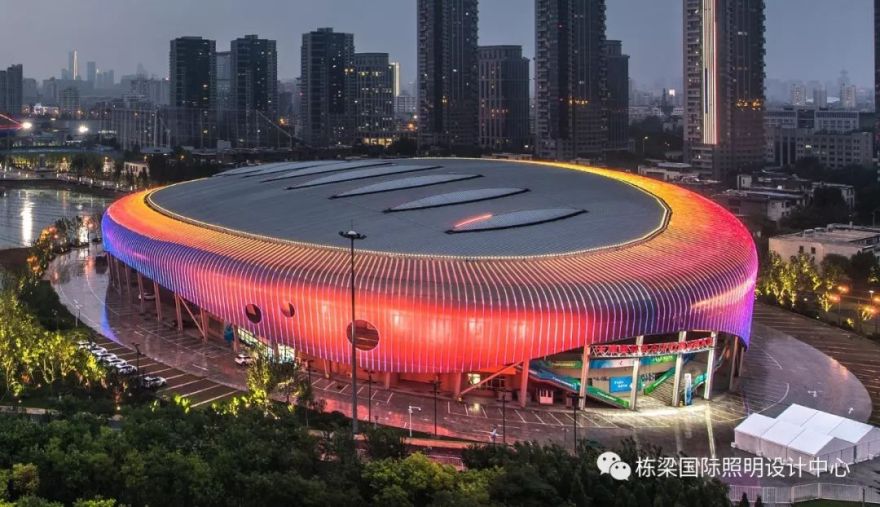

游泳馆
照明实景图
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-26
游泳馆部分,立面设计理念同体育馆,背发光式安装线型灯。顶部对于特殊造型进行点缀型设计,采用线型灯与点光源结合的手法,突出建筑顶部的特殊造型设计。建筑立面利用大功率的投光灯,对建筑进行亮化,强调建筑整体的体量感与表体亮度。

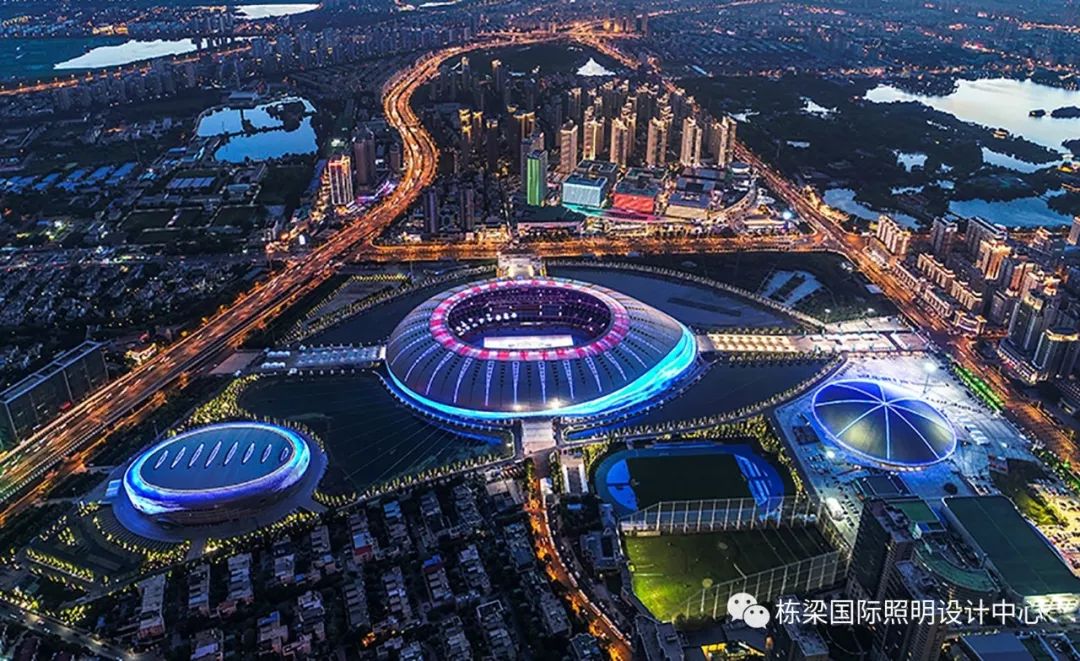

方案以水滴体育场为核心,向四周辐射为流线
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-30

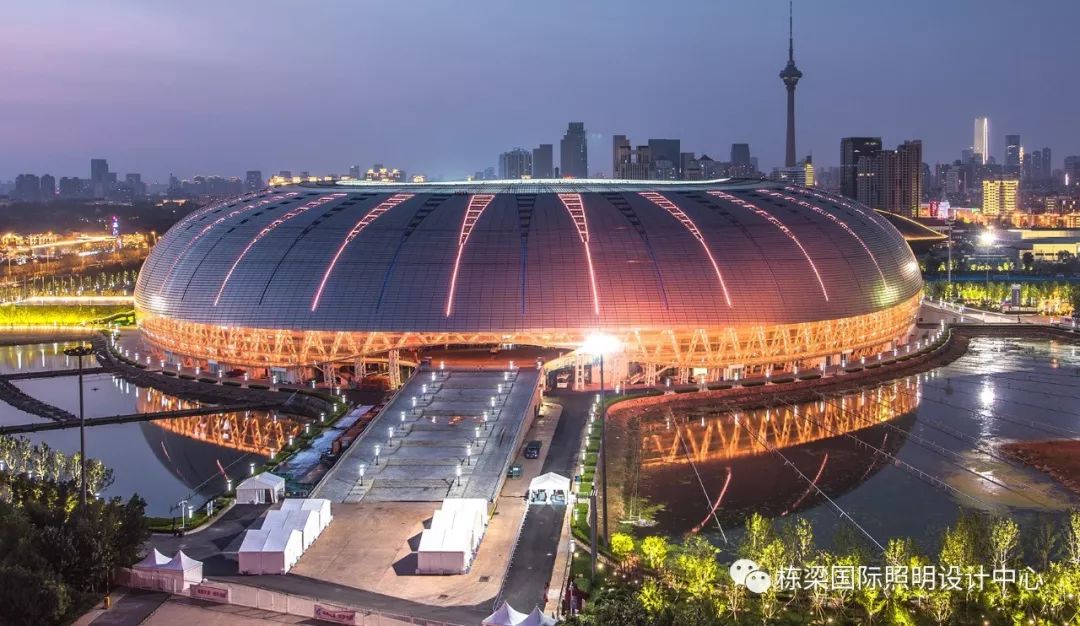

体育场照明实景效果
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-33

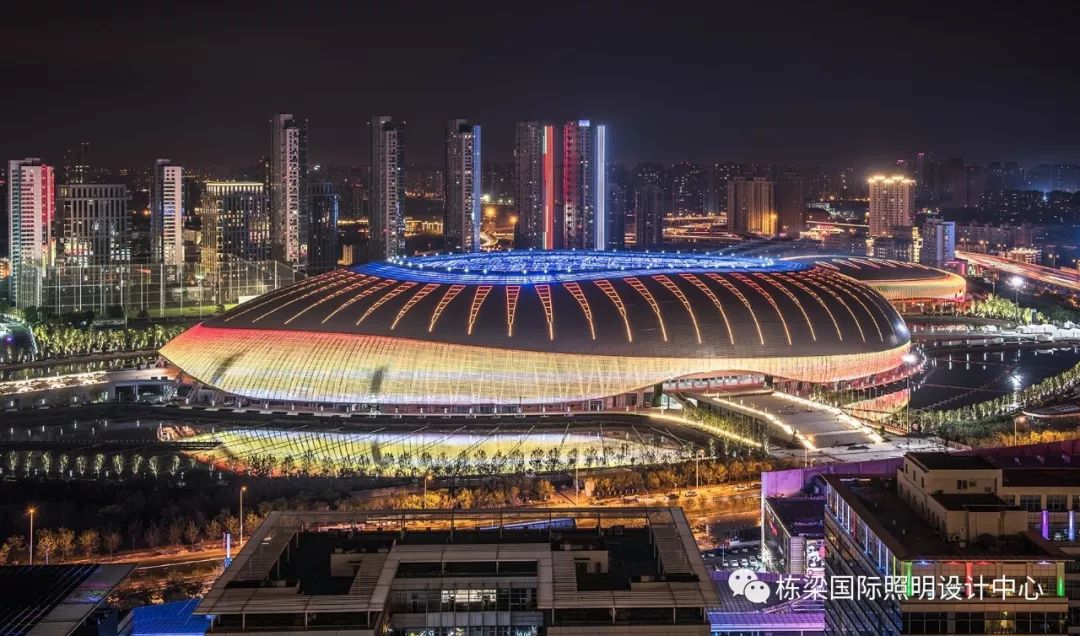

景观部分,在体育场四周水池中,安装辐射状水下灯,配合水体喷泉联动,连接体育场四周建筑与景观。绿植部分,采用照树灯对重点树木进行夜景点缀型照明。
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-35
天津奥体中心夜景照明升级 | 水滴银辉,盛世同心-36
项目信息
项目名称:天津市奥林匹克体育中心夜景照明工程
项目业主:天津市体育局
照明设计:栋梁国际照明设计(北京)中心有限公司
施工单位:豪尔赛科技集团股份有限公司
-----------------------------------------
