上海天文馆丨中国上海丨ennead architects LLP

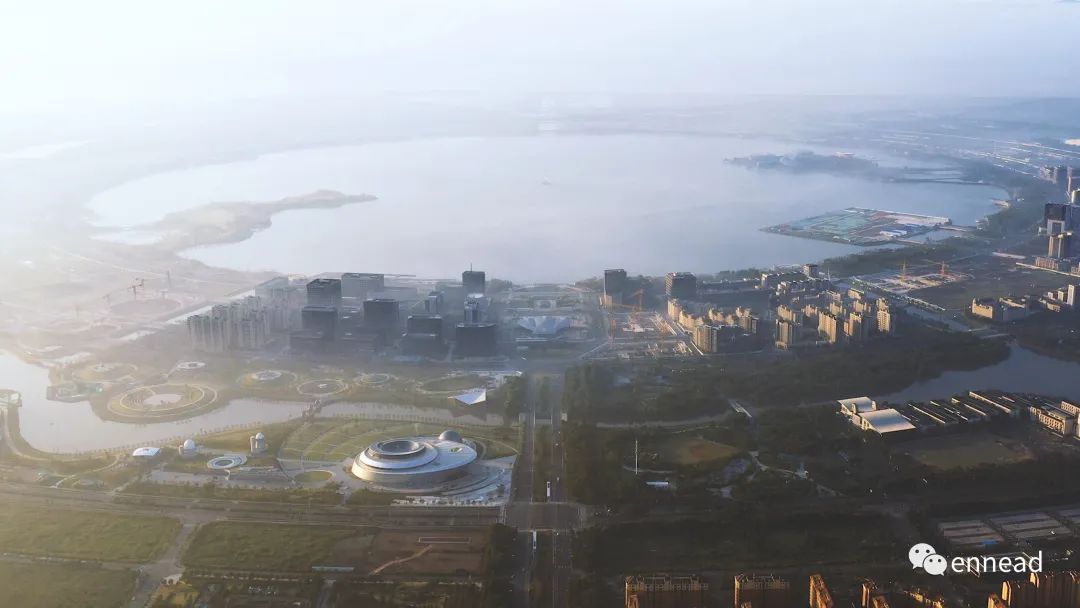

上海天文馆 © ennead architects LLP

摄影：胡艺怀

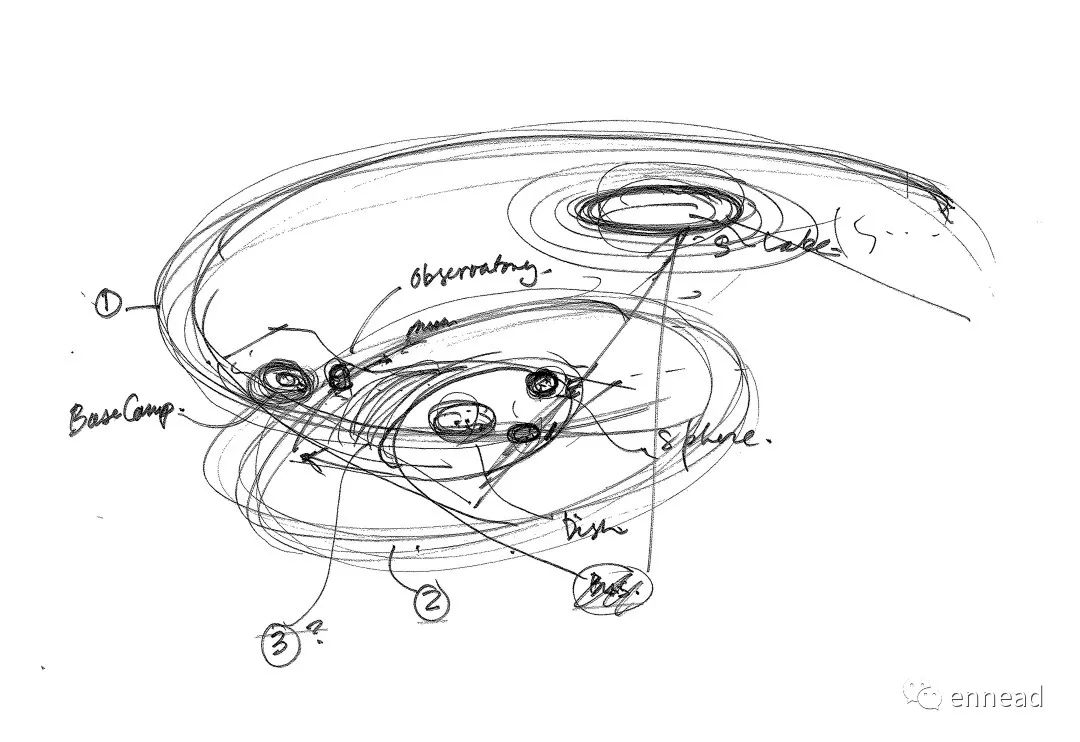

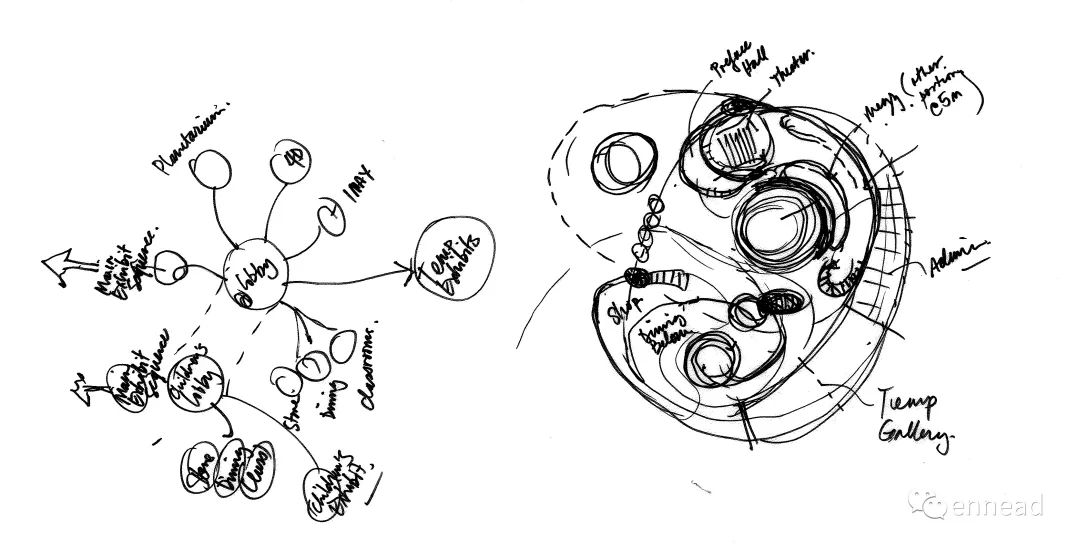

上海天文馆主创设计师 Thomas Wong 先生手稿 1

© ennead architects LLP

上海天文馆主创设计师，ennead 设计合伙人 Thomas Wong 先生 1

© ennead architects LLP

摄影：姜海龙

2013.11

梦开始的地方

The Dream

2013 年 11 月，作为纽约自然历史博物馆罗斯地球与太空中心、犹他州自然历史博物馆等知名文化类项目主创设计单位，ennead 受邀参与上海天文馆建筑设计国际竞赛。

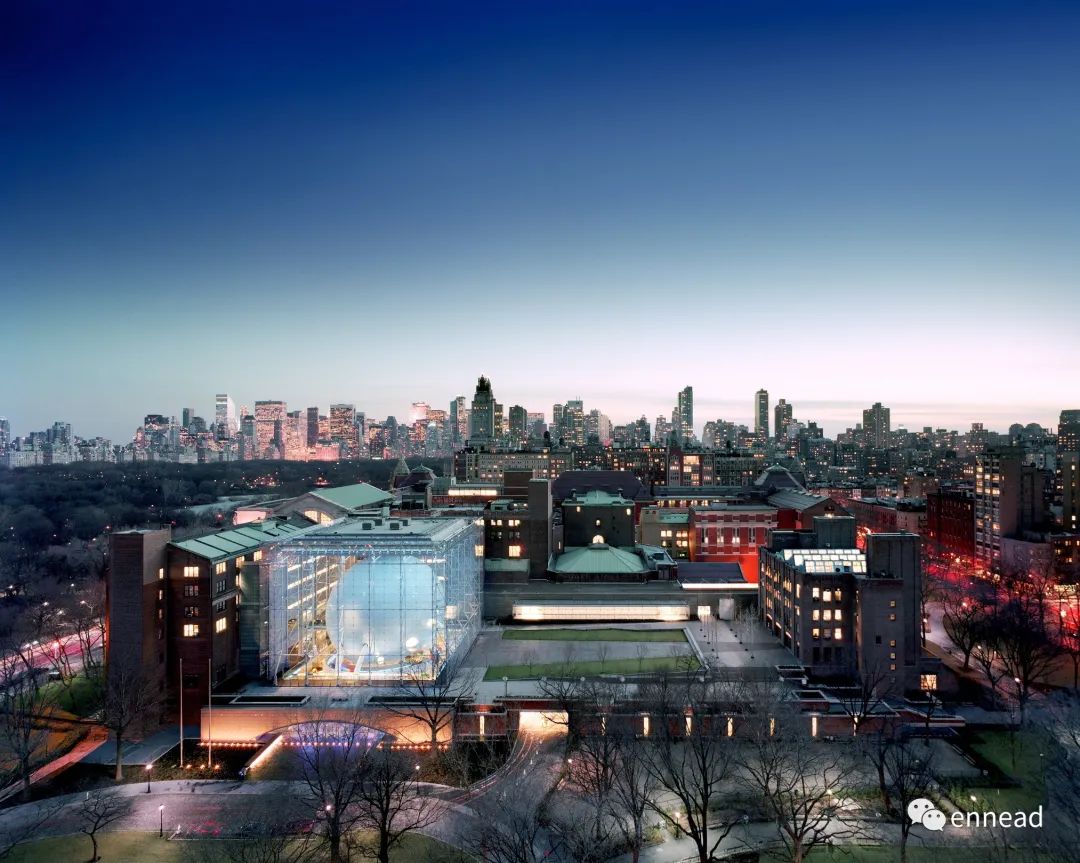

纽约自然历史博物馆罗斯地球与太空中心

© ennead architects LLP

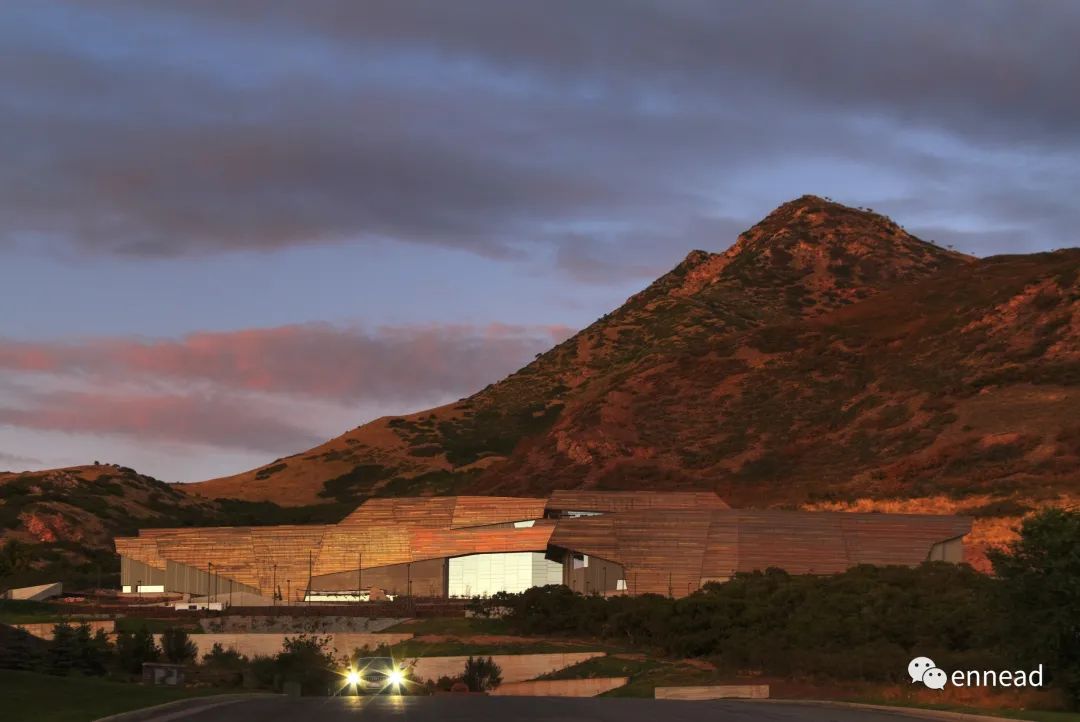

犹他州自然历史博物馆

© ennead architects LLP

2014.01

跃然纸上

The Concept

2014 年，ennead 在上海天文馆建筑设计国际竞赛中胜出。

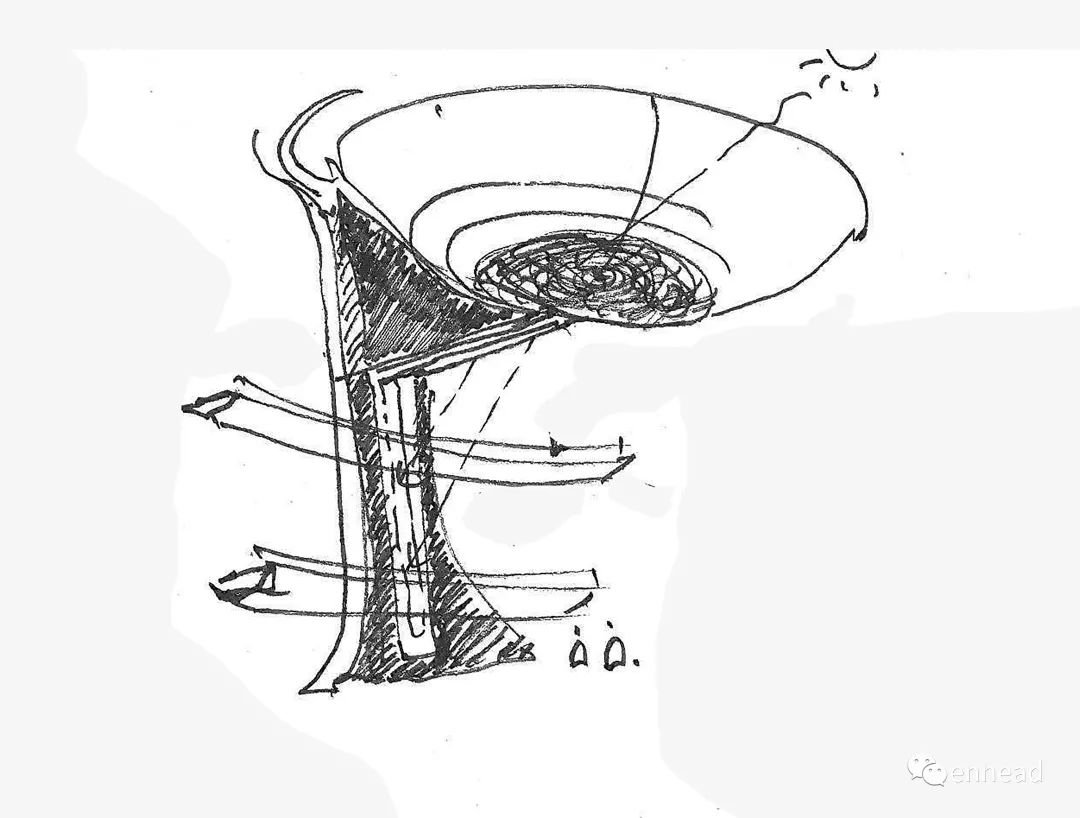

上海天文馆主创设计师 Thomas Wong 先生手稿 2

© ennead architects LLP

ennead 竞赛阶段动画片段 1

© ennead architects LLP

上海天文馆主创设计师 Thomas Wong 先生手稿 3

© ennead architects LLP

ennead 竞赛阶段动画片段 2

© ennead architects LLP

上海天文馆主创设计师 Thomas Wong 先生手稿 4

© ennead architects LLP

ennead 竞赛阶段动画片段 3

© ennead architects LLP

从数十亿年前的星系膨胀到天象球体间复杂的引力关系出发，整个设计灵感源自从宇宙大爆炸时期开始的宇宙永动形态，将天体“轨道运动”融入建筑的空间体验与造型设计中。

ennead 竞赛阶段动画片段 4

© ennead architects LLP

ennead 竞赛阶段动画片段 5

© ennead architects LLP

太空没有直角，因此天文馆设计没有直角。不常见、不循规蹈矩的建筑语言隐喻了人类对太空领域的理解与求知欲。

上海天文馆竞赛阶段模型

© ennead architects LLP

摄影：胡艺怀

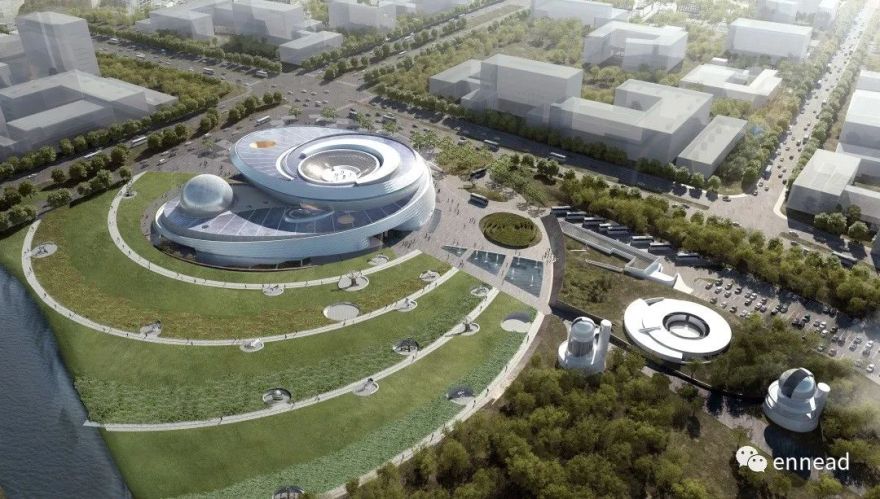

上海天文馆效果图

© ennead architects LLP

2014.09

踏上征程

The Journey

同年 9 月，由 ennead 与上海建筑设计院组成的设计联合体最终定标上海天文馆建筑设计单位。ennead 负责建筑方案设计及扩初设计，室内与景观、灯光设计概念方案，并负责施工阶段的建筑效果把控。上海建筑设计院负责施工图设计，以及除建筑专业外各专项的全设计过程。

2014.12

精雕细琢

The Details

同年 12 月，上海天文馆完成建筑概念设计，充分体现了“天体”及“轨道运动”的概念。

ennead 竞赛阶段动画片段 6

© ennead architects LLP

ennead 竞赛阶段动画片段 圆洞天窗

© ennead architects LLP

ennead 竞赛阶段动画片段 天象厅球体

© ennead architects LLP

ennead 竞赛阶段动画片段 倒转穹顶

© ennead architects LLP

这些轨道所环绕的中心即是建筑内的三个“天体”：圆洞天窗、倒转穹顶和天象厅球体。这三大要素也承载着经典的“三体”物理问题。它们作为天文仪器，追踪太阳、月亮和星辰的运动，时刻提醒着我们时间的概念起源于遥远的宇宙天体。建筑本身如同一个巨大的日晷，通过不同的空间设计为参观者呈现着日月星辰的变化。从这个意义上来说，天文馆或与地球上诸多古老建筑息息相关，循序渐进地展现着地球与天地之间的关系。

上述元素展现了人类太空探索的轨迹，从太阳系到宇宙的形成，再到对未知事物的不断探索，以及继续前行的天文研究。所有的一切聚焦成有关人类探究的哲学问题——“我们在哪里”，“我们从哪里来”，以及，“我们将会到哪里去”。

2016.11.08 潜龙在渊 The Groundbreaking

2016 年 11 月 8 日，上海天文馆举行开工奠基仪式，上海天文馆建筑工程正式开工。

2018.06.12 初现雏形 The Construction

2018 年 6 月 12 日，上海天文馆大悬挑结构成功实现整体装载，标志着上海天文馆所有主体钢结构工程顺利收尾。

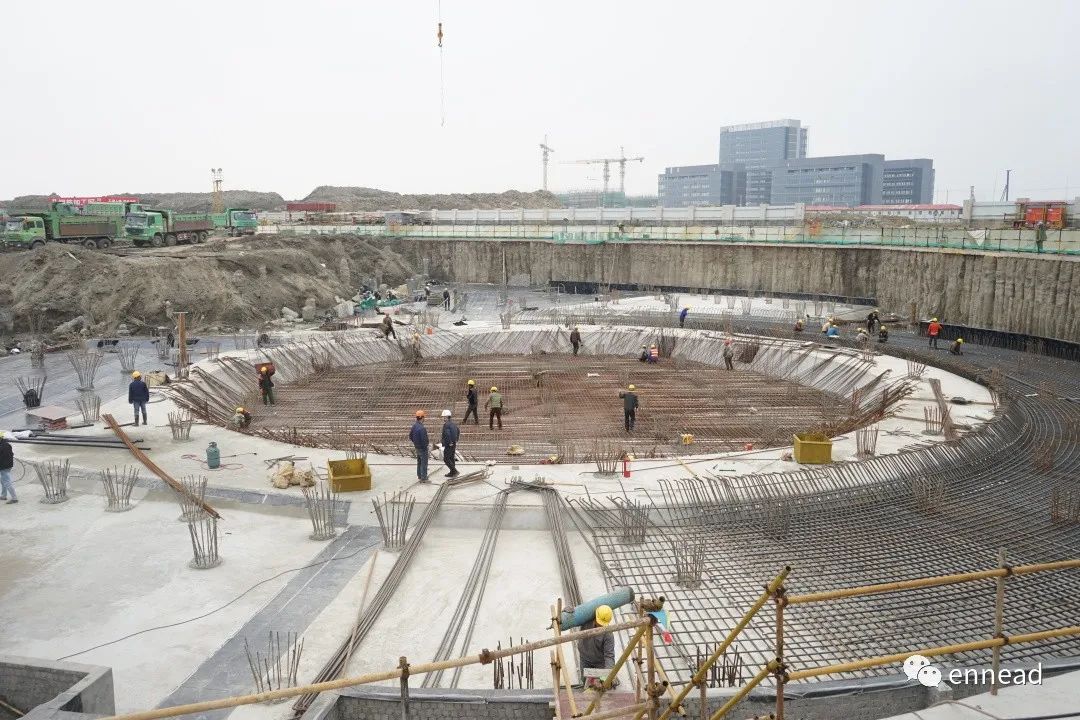

上海天文馆施工阶段 1

© Lingxiao Xie

上海天文馆施工阶段 2

© ennead architects LLP

上海天文馆建筑构造极其复杂，其中重达 2000 吨的大悬挑结构是技术层面遇到的最大挑战。作为主体展馆的二层展厅，跨度约为 61 米，最大悬挑距离约为 37 米，是目前国内最大的悬挑结构之一。

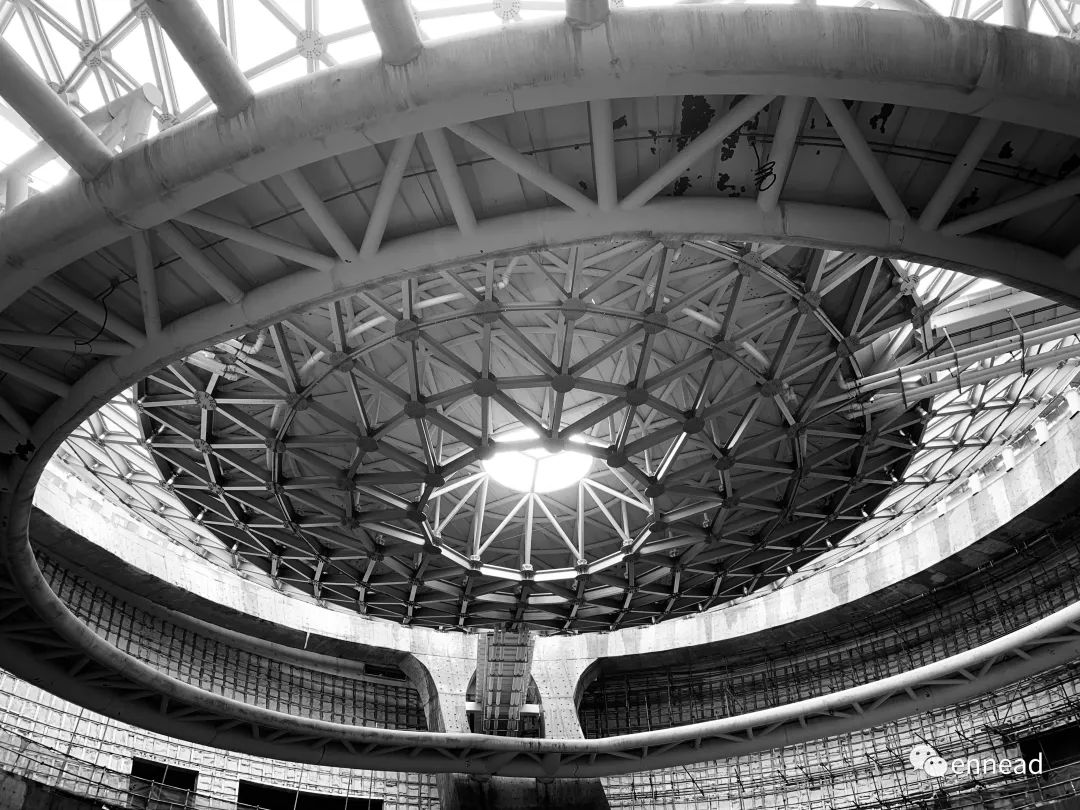

上海天文馆施工阶段 3

© ennead architects LLP

为坚持天文馆的设计形态并淋漓尽致地传达其科技与未来感，主创团队坚持将悬挑与镜面体验结合，强调轨道概念与建筑主体的融合性。

上海天文馆施工阶段 4

© Lingxiao Xie

通过各方的共同努力与反复研究论证，楼面和屋顶结构设计最终拟定为双向布置的钢桁架结构体系；在外部悬挑的一侧，巧妙地设置了一个整层弧形桁架，支撑在其两端交通核周围的钢骨剪力墙上。

2021.07.05

新的开始

The New Beginning

2021 年 7 月 5 日，上海天文馆展开压力测试，正式向公众揭开其神秘面纱。

自 2014 年开始，由 ennead 设计合伙人 Thomas Wong 先生亲率的上海天文馆主创设计团队历经

2,920 天

的运筹帷幄，

70,080

小时

的日夜兼程，终在 2021 年夏天呈上这份天文献礼。

圆洞天窗：夏至日的日晷

© ennead architects LLP

摄影：胡艺怀

天象厅球体光影变化 1

© ennead architects LLP

摄影：胡艺怀

天象厅球体光影变化 2

© ennead architects LLP

摄影：胡艺怀

倒转穹顶与日月星辰

© ennead architects LLP

摄影：胡艺怀

从某些程度来说，上海天文馆甚至可以被视为抽象的。室内主交通厅没有任何常规的楼梯或楼板，建筑外立面没有任何传统的幕墙模块。就人类尺度而言，没有任何显而易见的指示标牌。整个天文馆体验，在参观者不断的空间探索中，变得抽象而与众不同。

主交通厅螺旋坡道

© Regina Jiang

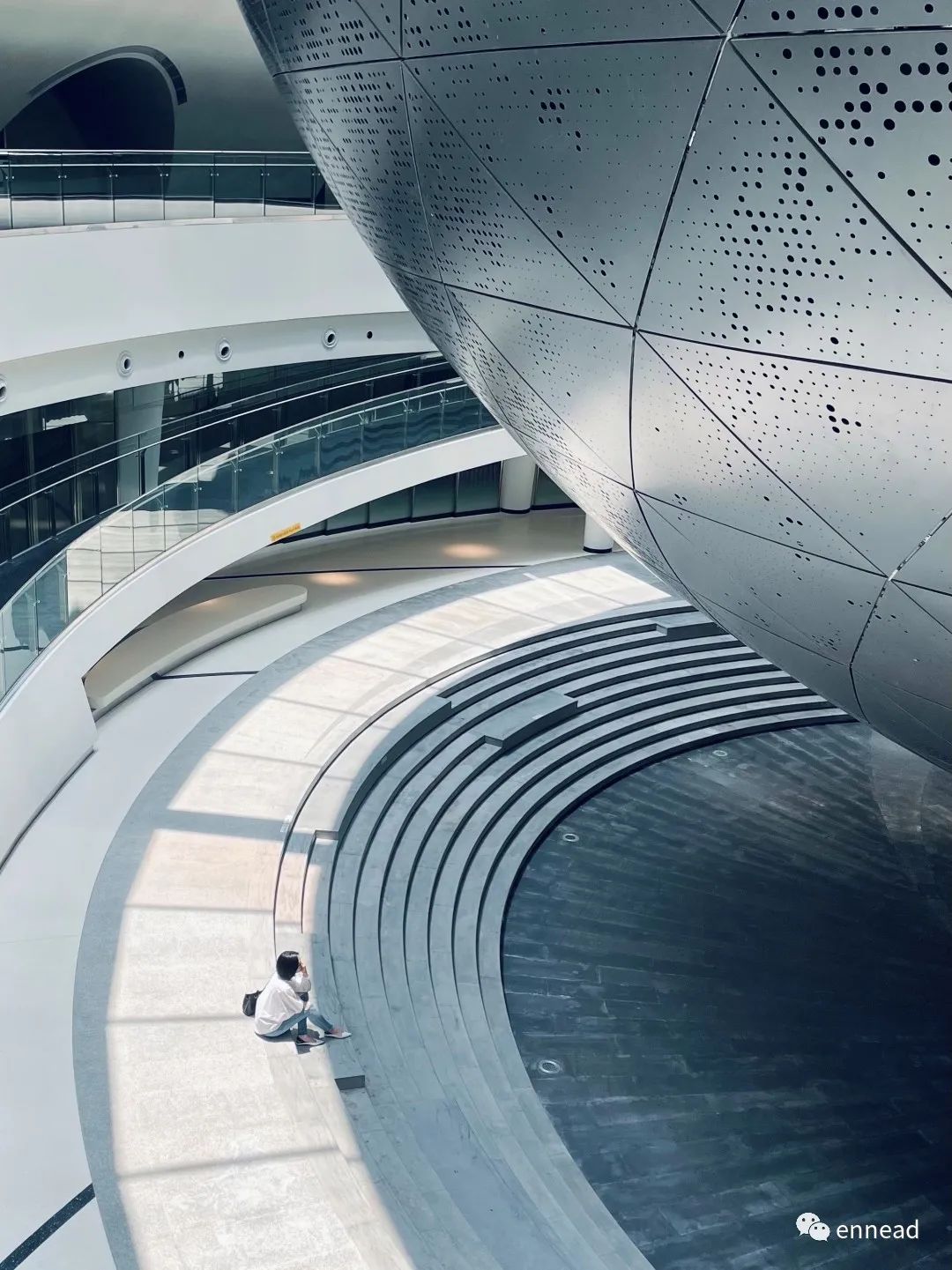

少女与天象厅球体

© Regina Jiang

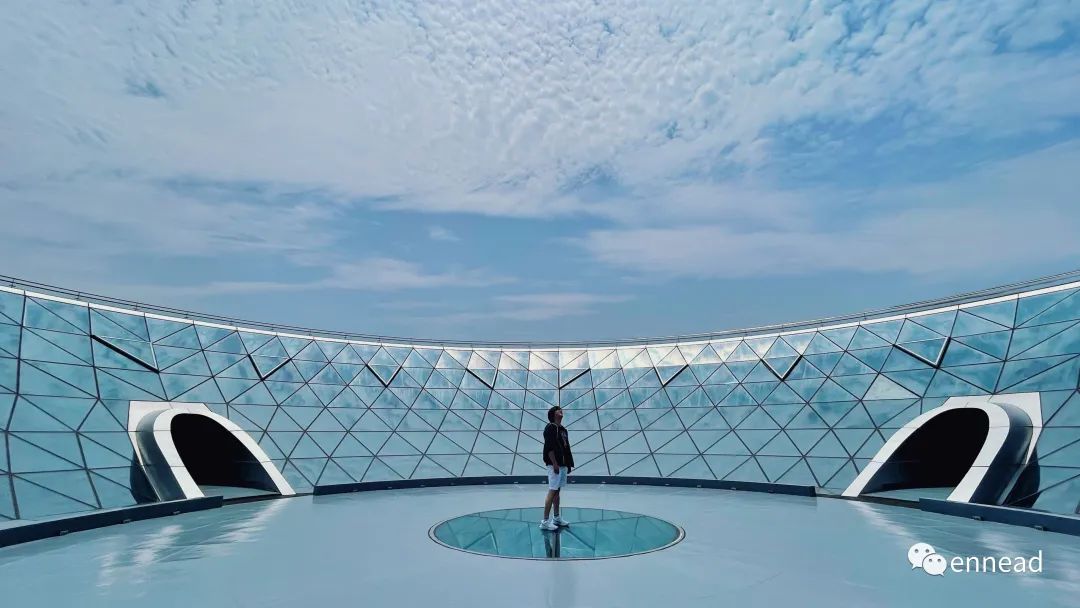

倒转穹顶与少年

© Regina Jiang

展厅内的少女

© Regina Jiang

我们诚挚地希望，当人们进入天文馆时，能被这种尺度与极富意义的内在文化所影响，并体味到宇宙的广阔与宏伟。

2021.07.18

夏日献礼

The Gift

最后就以今年 4 月 Voicer 和 Thomas Wong 先生的一段采访来结束我们的回顾吧。

上海天文馆主创设计师，ennead 设计合伙人

Thomas Wong 先生 2

© Christina Meerloo

Voicer：你相信建筑可以改变我们的生活吗？

上海天文馆主创设计师，ennead 设计合伙人 Thomas Wong 先生 3© Christina MeerlooThomas Wong：建筑无疑会塑造我们的生活。这是我们 ennead 所有成员的信念，也是我们为什么如此认真对待创造公民文化空间这一责任。伟大的建筑影响深远：它促使我们去思考，去感受，从艺术性的体验中得到启发，并实现我们人类集体最为美好的东西。

上海天文馆主创设计师，ennead 设计合伙人

Thomas Wong 先生 4

© Christina Meerloo

ennead 设计团队：

项目主创/设计合伙人：Thomas Wong

管理合伙人：V. Guy Maxwell

董事/亚太区总监：Grace Chen 陈昕昉

设计团队：Stefan Knust，Anthony Guaraldo，Charles Wolf，Na Sun，Eric Tsui 徐震，Jorge Arias，Margarita Calero，Michael Caton，Christina Ciardullo，Eugene Colberg，Regina Jiang，Jörg Kiesow，Wei Wei Kuang 邝薇薇，Francelle Lim，Xinya Li 李欣亚，Xiaoyun Mao，David Monnar，Nikita Payusov，James Rhee，Yong Kyun Roh，Miya Ruan 阮玲丽，Stephanie Tung，Charles Wong 黄泽修，David Yu 于乐川，Fred Zhang
