嘉兴嘉善伟明环保厂丨中国嘉兴丨UUA建筑师事务所

地域符号 + 人文温度 + 技术精度

Cultural Symbol + Humanistic Temperature + Technical Precision

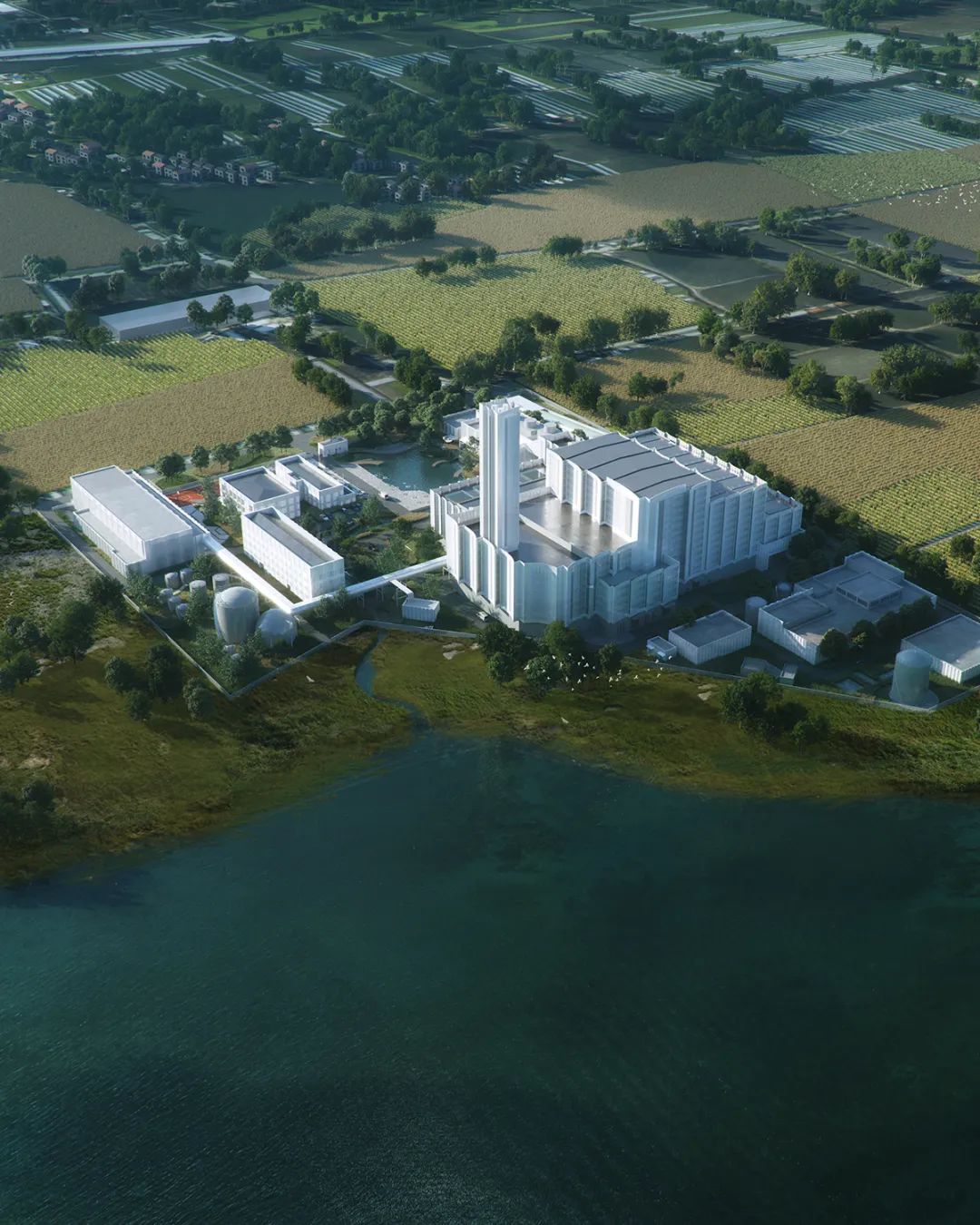

△嘉善伟明环保鸟瞰图©UUA

1-项目背景 / Background

1.1-长江三角洲生态绿色一体化发展示范区的大背景

The Demonstration Zone of the Green and Integrated Ecological Development of the Yangtze River Delta

伟明环保项目位于嘉兴市嘉善县祥福荡片区，恰好位于长三角生态绿色一体化区域的核心区。

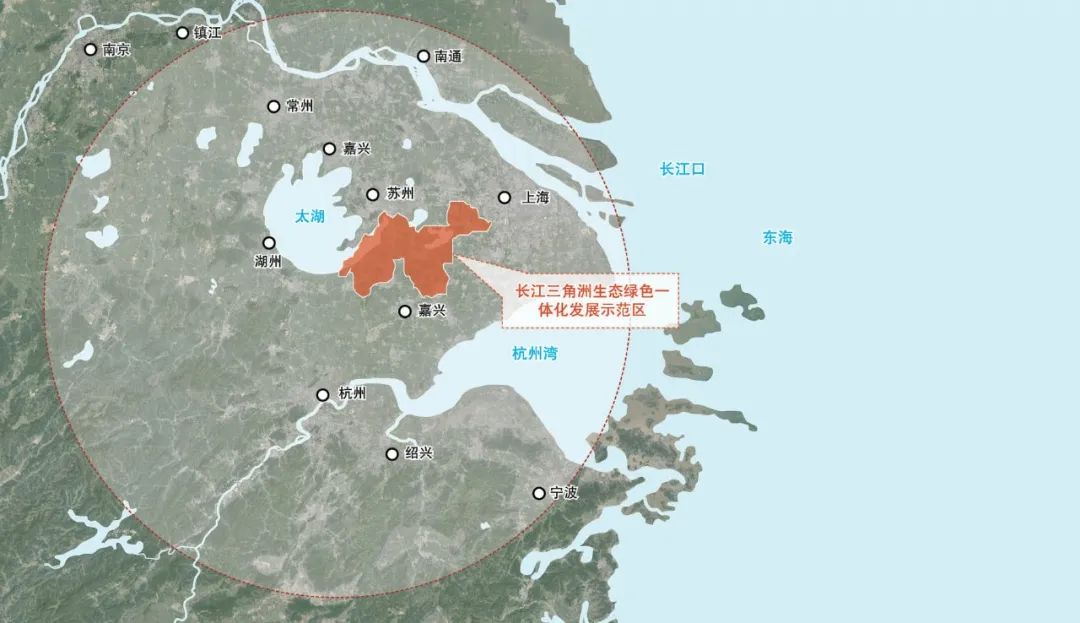

△项目在长三角洲一体化背景下的核心区位。片区内地势平坦，水系通达，沃野连绵，稻香不绝，一片江南水乡的悠然景象。

△嘉兴人文印象

伟明环保厂位于祥福荡核心区的东北方位。

在整个设计过程中，改造设计致力于既让建筑场地环境产生提升，又和大的绿色生态规划背景产生联系。

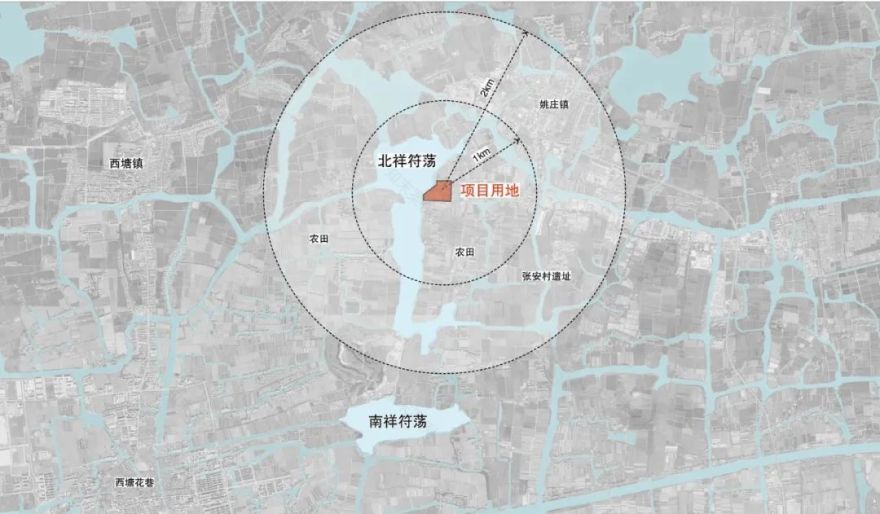

△嘉善伟明环在嘉善片区的位置

整体片区规划寓意为金色生态底板。金色稻浪与通达的水系相互承托，形成了独特的生态农业景观体系。

△金色稻浪间的伟明环保项目更新呈现

1.2-后工业化时代的工业建筑升级

The Upgrade of Industrial Architecture in the Post-Industrial Age

过去的几十年中，国内工业项目都是以功能工艺为主导，对建筑环境设计的需求并不强烈。近些年来，工业建筑升级渐成趋势，园区公园化，建筑共建化，工业建筑的社会形象也提升到了一定的高度。

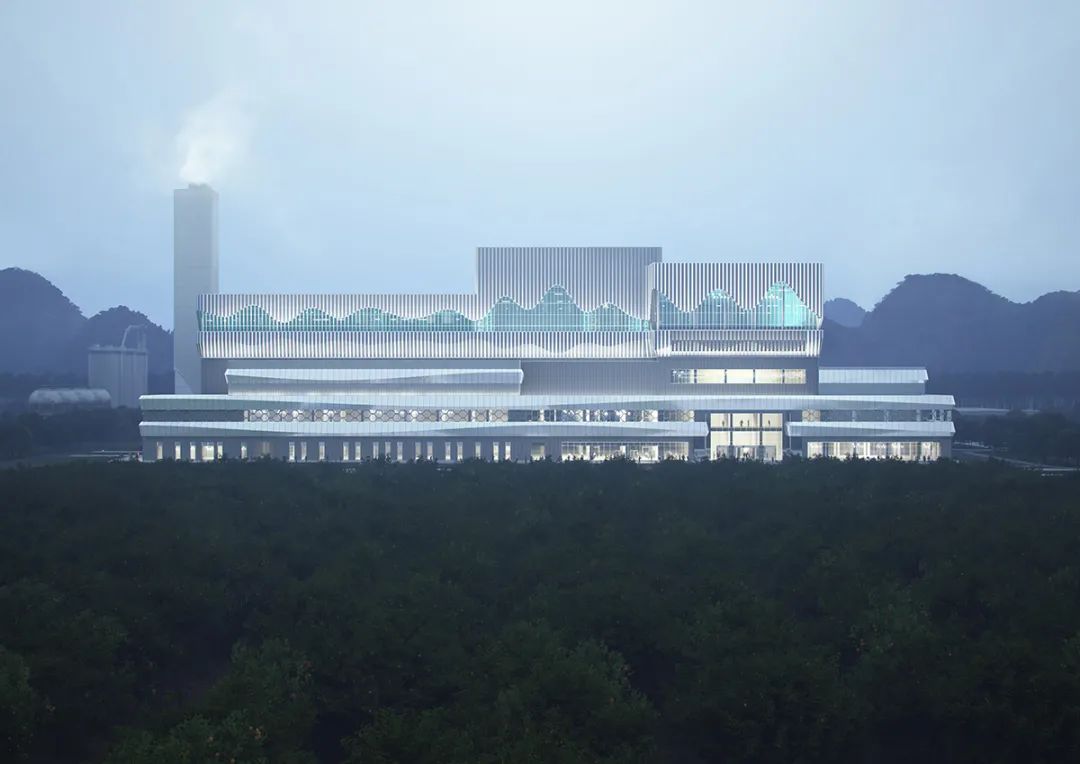

△参考案例：南宁垃圾焚烧发电厂建筑与环境高度融合©UUA

1.3-更新项目的特殊性与务实性

The Particularity and Practicality of Renewal Project

本项目有其特殊性的需求，首先需要遵循现有的工艺对建筑、流线的需求。其次出于经济以及安全考虑，改造设计应尽量遵循现有结构，并且本项目还要求在改造过程中不能间断其生产运营。所以选择一个务实可行的改造策略，是设计的出发点。本项目设计策略的体现，也正是基于业主的特殊性需求，从感性出发以理性作为终点的过程。

△

从感性开始理性落地的工作思考方法©UUA

2-建筑设计 / Architectural Design

2.1-文化共鸣

Cultural Resonance

能量之帆 || The Sail of Energy

垃圾焚烧发电厂是能量转换的场所，它把固废垃圾通过焚烧处理转化为电能。而风帆也是一种能量转化的装置，它把风能转换为动能。所以用“风帆”作为一种设计符号，符合垃圾焚烧发电厂本身的场所内核。我们比喻作“能量之帆”。

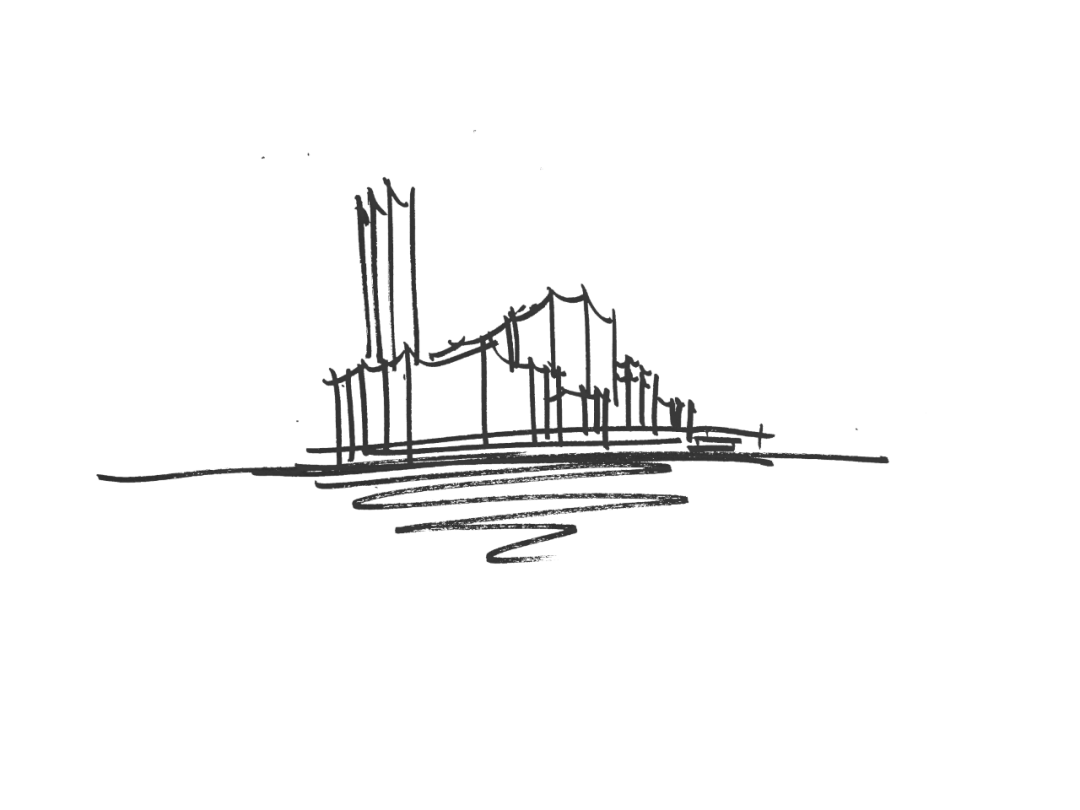

△能量之帆的精神契合

人文之帆 || The Sail of Culture

嘉善乃至嘉兴是有着悠久历史的渔米之乡，京杭大运河千帆过境的历史场景历历在目，风帆同样是片区内历史人文精神的符号之一，我们比喻为“人文之帆”

△日落帆影

©网图

时代之帆|| The Sail of Era

嘉兴是中国时代精神的代表，红色基因反映出的是乘风破浪继往开来的时代精神，风帆又是一种积极的时代精神象征，所以我们比喻为“时代之帆”。

△

水岸风帆©UUA

2.2-合理选材 + 轻质介入 + 朦胧表皮

Reasonable Materials + Light Touch + Intangible Envelope

伟明环保项目主厂房建筑体量高耸，在一眼沃野的平原上的识别性极高，成为视觉聚焦的重点。在既有体量无法改变的前提下，UUA 采用了轻介入的设计方法，选择用工业化程度非常高的穿孔铝板作为主要材料，用半透光的穿孔铝板打造了轻盈的建筑表皮，为现有建筑披上了一层如薄纱般若隐若现的白色外衣。

△参考案例：穿孔板材料与照明结合产生的轻盈感

©UUA&37 相

轻介入的手法，从视觉上大大削弱了其相比环境高耸的体量。在满足现有建筑采光通风的前提下，为老建筑披上了一层若隐若现的纱衣，塑造出园区内部统一的建筑形象。在阳光下，这个披着白纱的建筑群温柔地起舞于蓝天河荡之中。

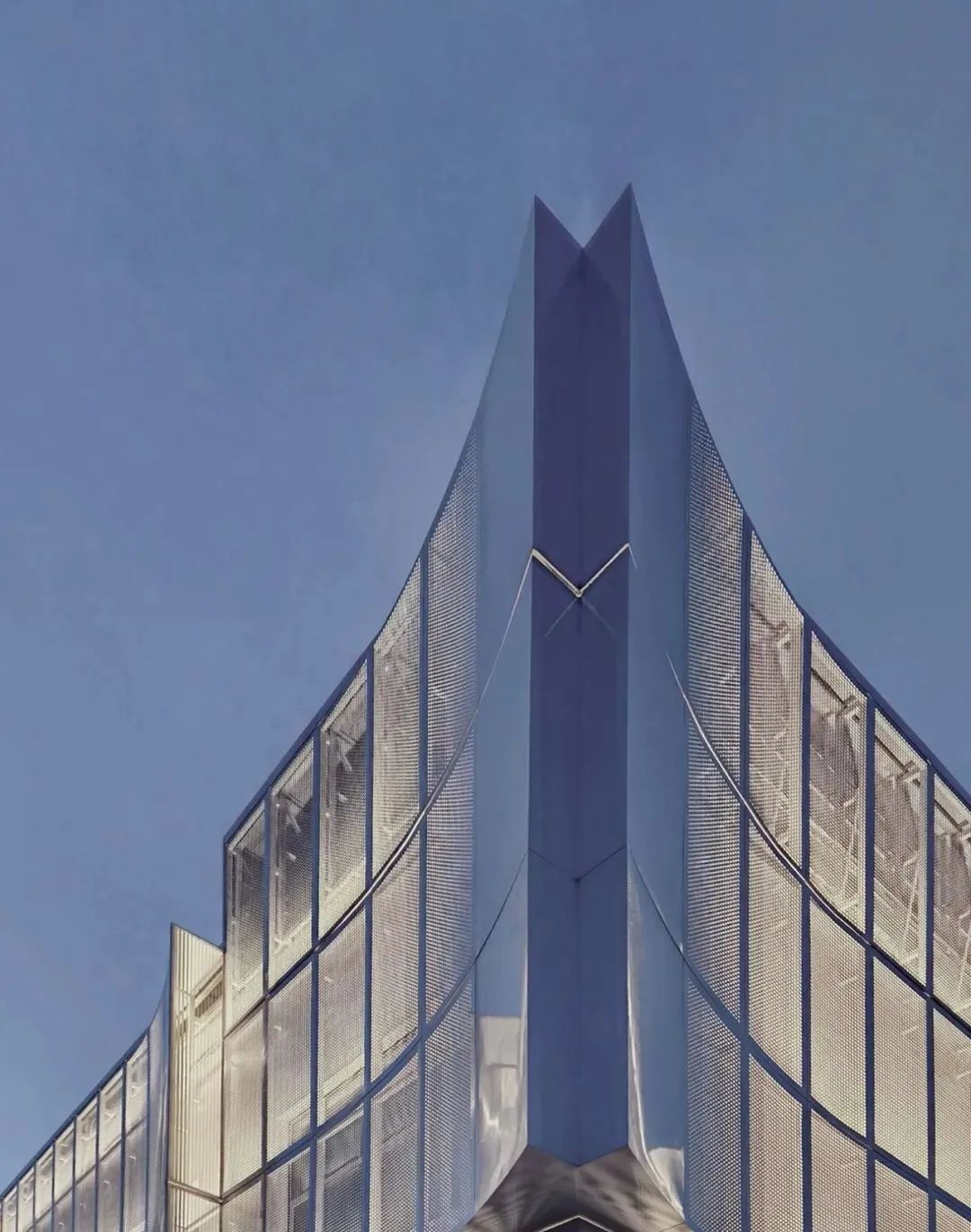

△银白色的主色调打造出现代主义极简的工业风©UUA

2.3-合理的构造逻辑

A Rational Tectonic Logic

建筑幕墙的改造策略充分考虑到项目的可行性，既在不影响工厂日常生产的前提下，实现短周期施工。新幕墙采用相对独立的自承重结构体系，与现有建筑外墙脱开，仅与现有结构发生部分水平连接，获得侧向力支撑。这种策略在最大程度上减少了改造工程对于现有建筑的影响。

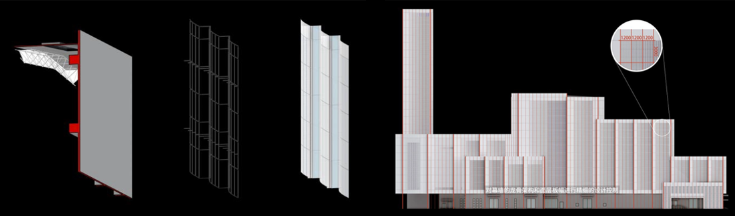

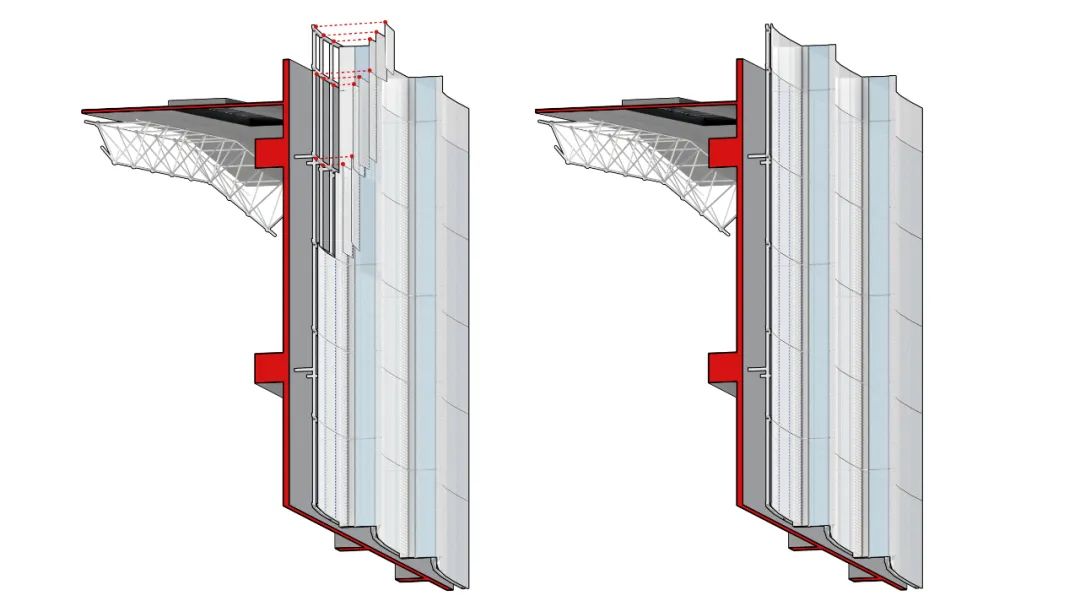

△幕墙与现有结构关系示意©UUA

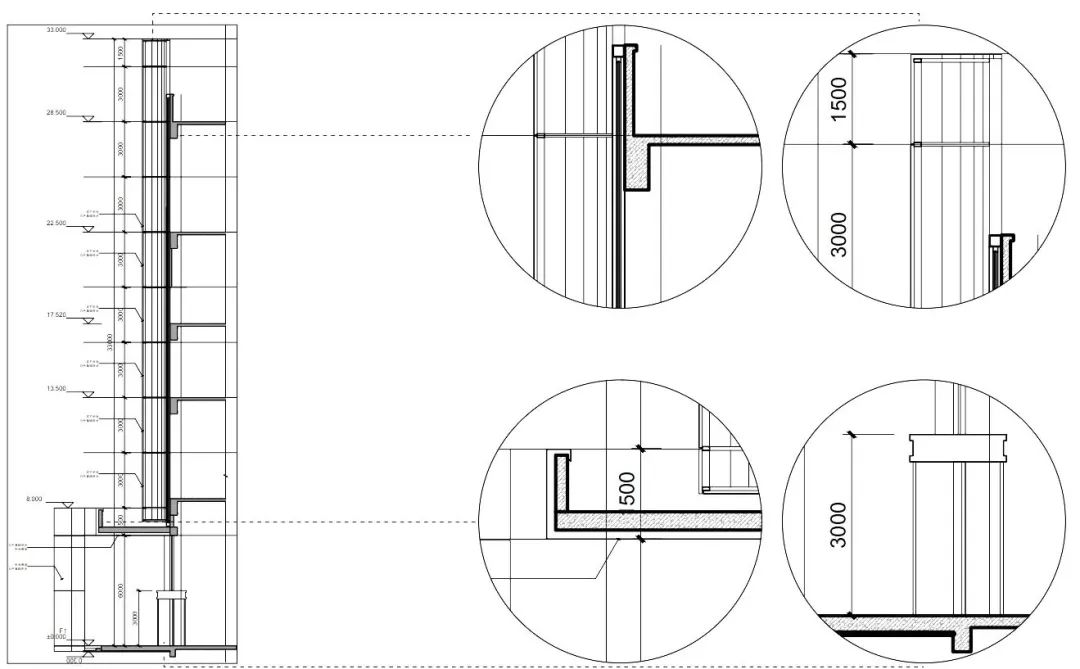

△墙身示意©UUA

此外，新幕墙系统采用模数化和标准化的设计方法，来控制幕墙的龙骨架构和面层板幅，以经济高效的方式实现幕墙的批量生产和安装，大幅缩短施工周期。

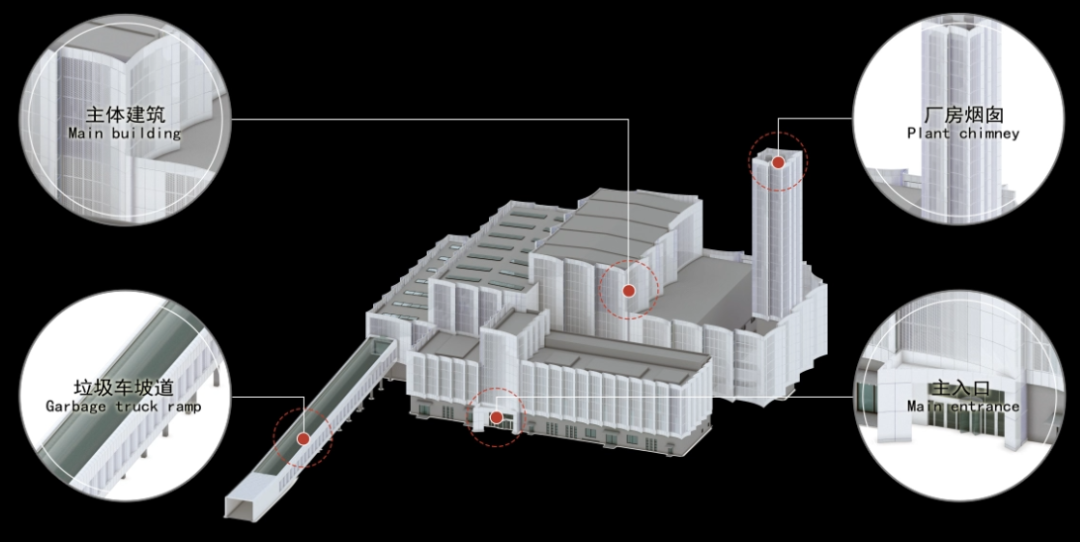

△整体性的幕墙改造策略©UUA

2.4-模数化 + 标准化 + 精细化

Modularization + Standardization + Detailing

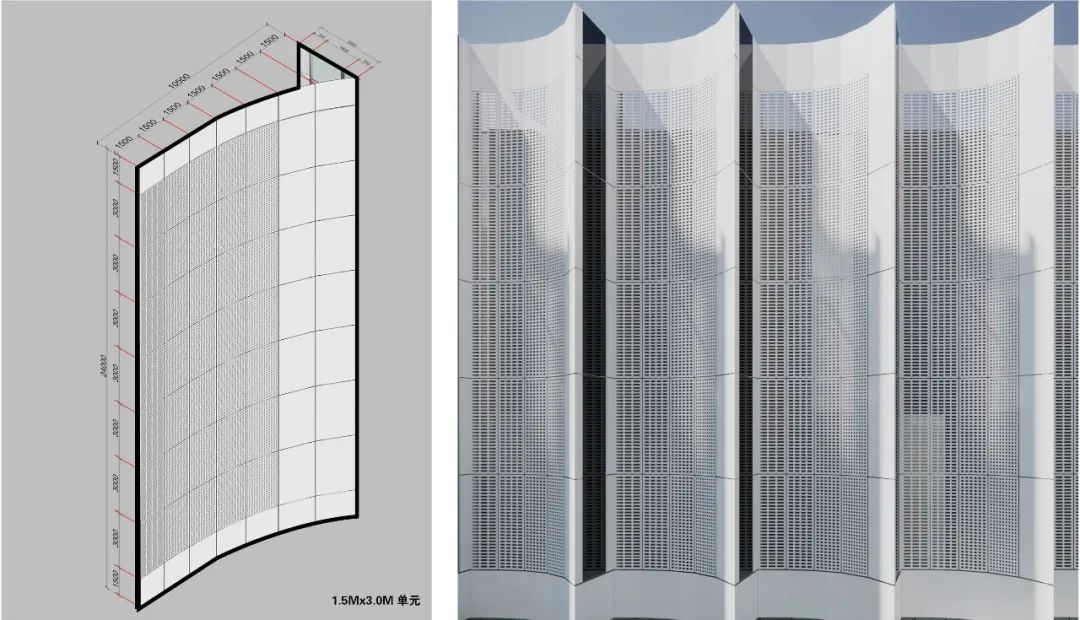

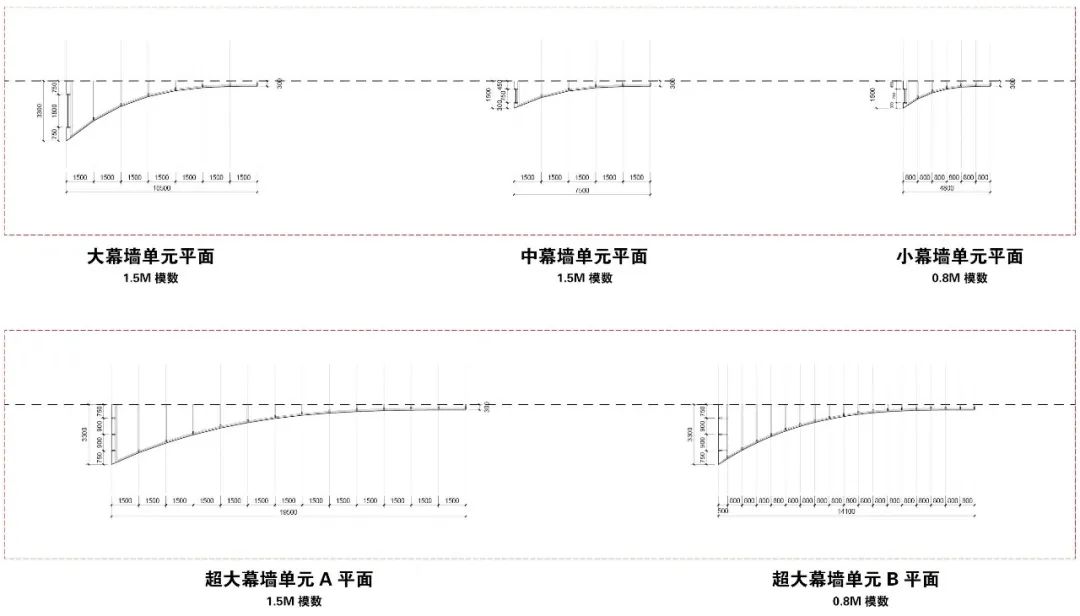

建筑立面采用了模数化，标准化，精细化的设计原则。根据现有建筑轴网体系，整个建筑采取 1.5 米和 0.8 米的材料经济模数。

在这个模数下面生成了五种单元模组：

4.8 米的小单元模组，

7.5 米的中型单元模组，

10.5 米的大单元模组，

14.1 米的超大单元模组，

19.1 米的超大单元模组。

△五种单元模组

©UUA

建筑根据既有体量通过这五种标准化单元模组的组合，形成了丰富的建筑层次。同时穿孔板通过六种不同的穿孔率，形成了更加有细部质感的建筑表皮。通过有效的精细控制，最终建筑的完成度得到落实保障。

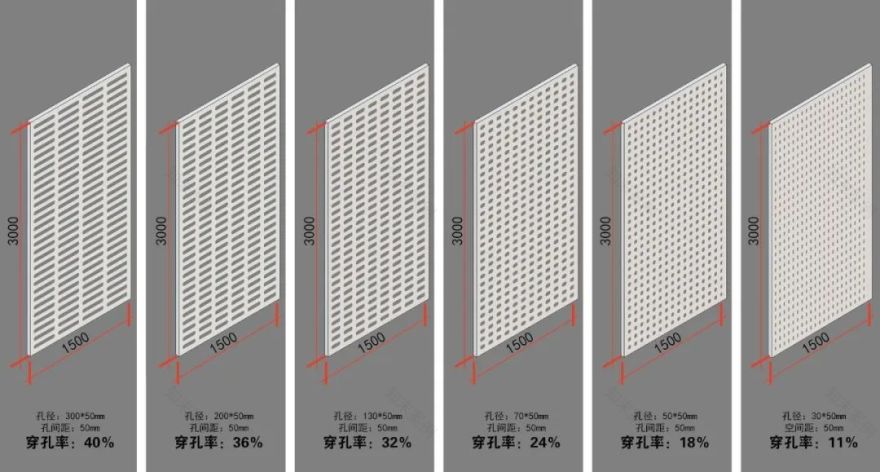

△六种穿孔率呈现出的不同质感©UUA

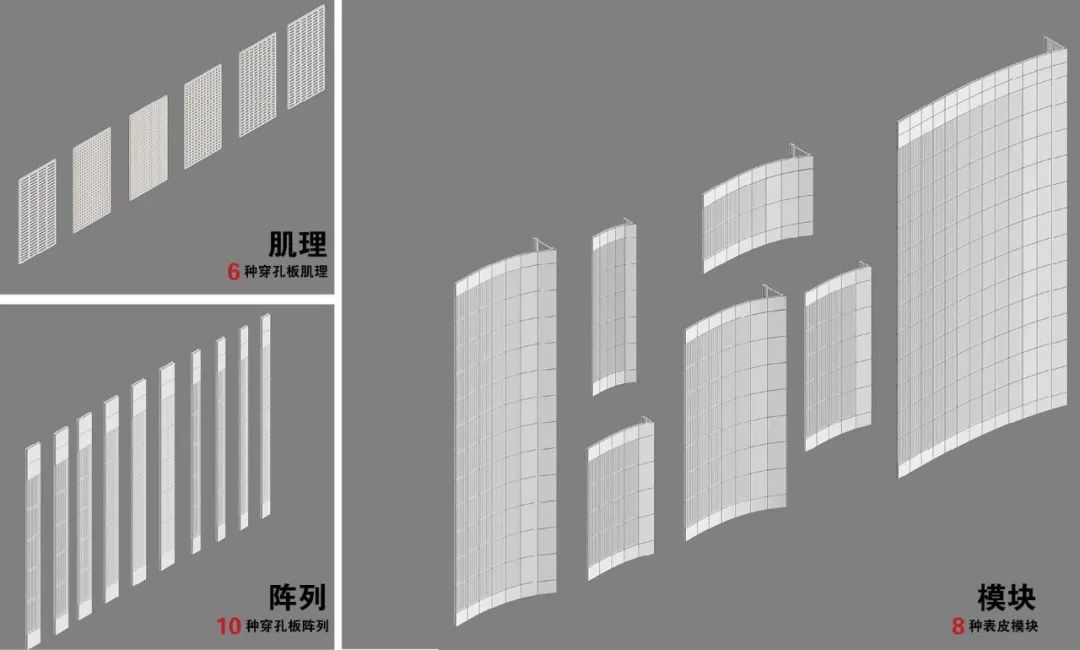

△穿孔率与模组的结合©UUA

2.5-超高的预制装配率

High Prefabrication Rate

建筑幕墙的改造策略充分考虑到项目的可行性，既在不影响工厂日常生产的前提下，实现短周期施工，所以需要大规模工厂预制。在这样的需求下，UUA 采取了一套超高的预制装配的设计方法，95%以上铝板模块都采用工厂预制现场装配，大量减少了现场施工周期和工程成本，同时这种方法也最大程度的减少了改造对垃圾处理生产的干扰。

△不影响园区日常生产的设计策略©UUA

3-景观设计 / Landscape Design

围绕着“能量之帆”的设计概念，园区的景观设计围绕“低碳-蓄能-赋能”这一生态主题展开，设计重塑微地形，让园区内外的湿地贯穿，实现能量在这一环境中的链接、流动、转化、蕴藏，从而构建了一个以低碳理念引领的新型工作场所，呈现了一个将地域文化和工业隐喻双重嵌入，且和自然高度交融的“流转之谷”。

△园区景观总图©UP+S

3.1-塑造地形 + 水系赋能 + 复合利用 + 激发活力。

Reshape Landform + Empower Water System + Compound Utilization + Stimulate Vitality

△景观提升概念

©UP+S

3.2-链接 + 流动 + 转化 + 蓄能

Link + Flow + Conversion+ Empower

链接/Link：将割裂的绿地区块链接起来，创造结合生产、生活、科普的多维亲自然园区空间，融入区域环境的金色底板；

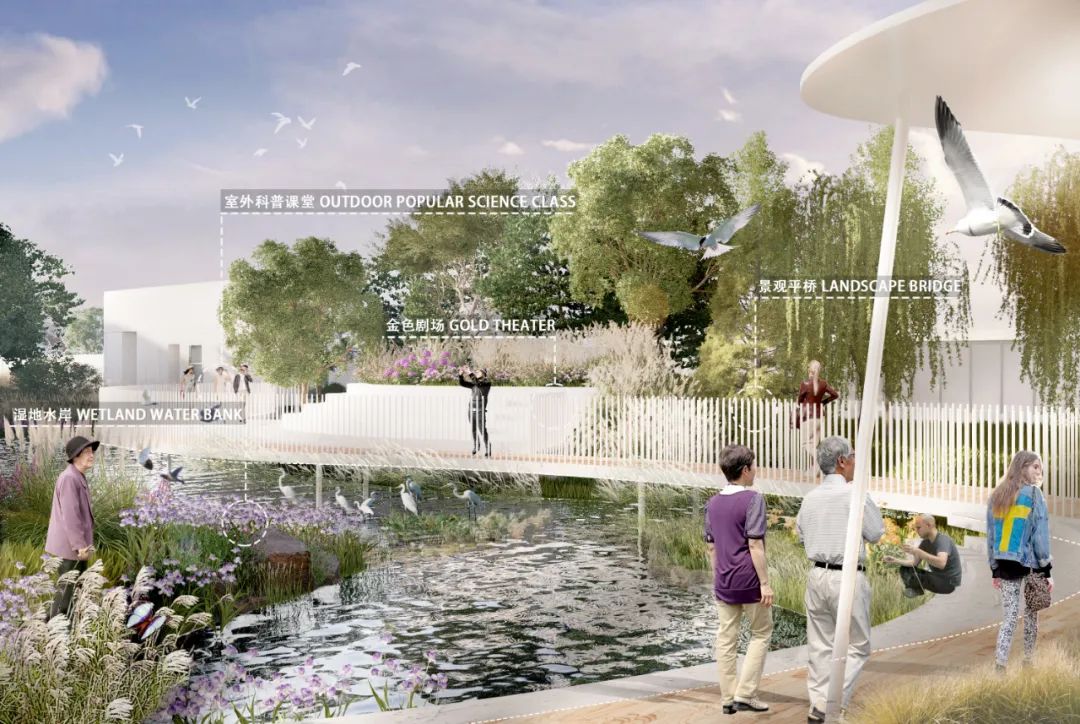

△©景观效果图 UP+S

流动/Flow：湿地水系连通祥符荡湿地与园区内部，形成水链，净化雨水，增加碳汇；

△©景观效果图 UP+S

转化/Conversion：

设计调节园区小气候，引入自然通风。

通过回收材料再利用与自然材料使用等方式，实现能量转化；

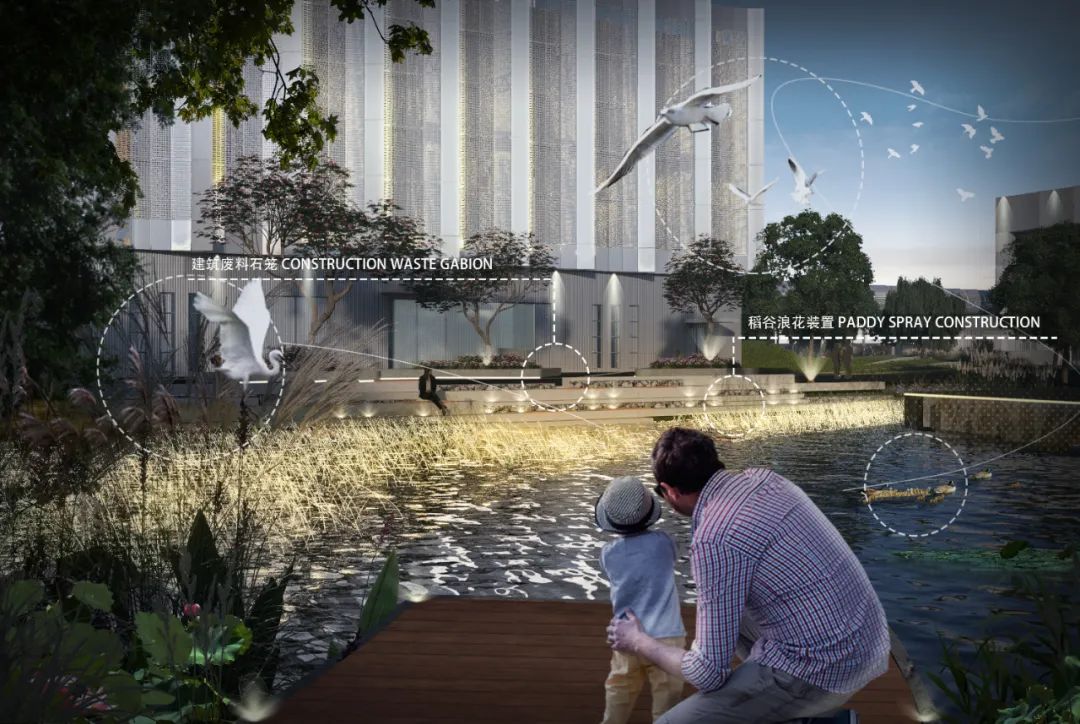

△©景观效果图 UP+S

蕴能/Empower：种植本土植物，构建再野化的自然环境，鸟类栖息地等生境景观，重现“翠鸟红菱”图景。

△©景观效果图 UP+S

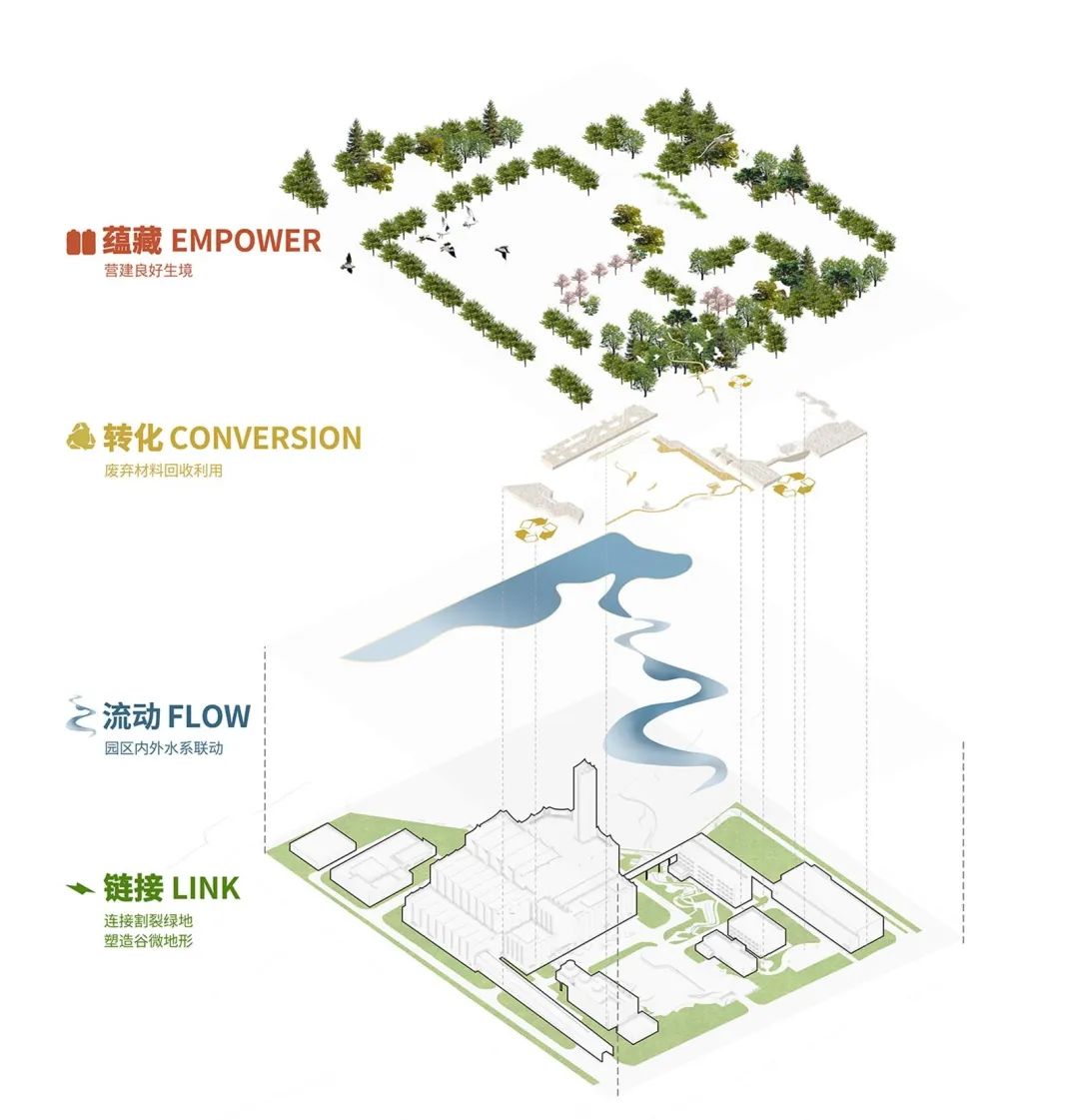

△景观手法叠加©UP+S

4-最终呈现 / Renderings

4.1-建筑群落的整体性

The Integrity of Buildings

在大的片区节点远观建筑群组，呈现出精致丰富的建筑风帆群落，它以友好的姿态和生态的去工业化的造型，呈现在祥福荡片区。在各个远近观点上做到无死角的完美呈现。

△整体鸟瞰

©UUA

4.2-轻盈的建筑边界

The Light Boundary of Building

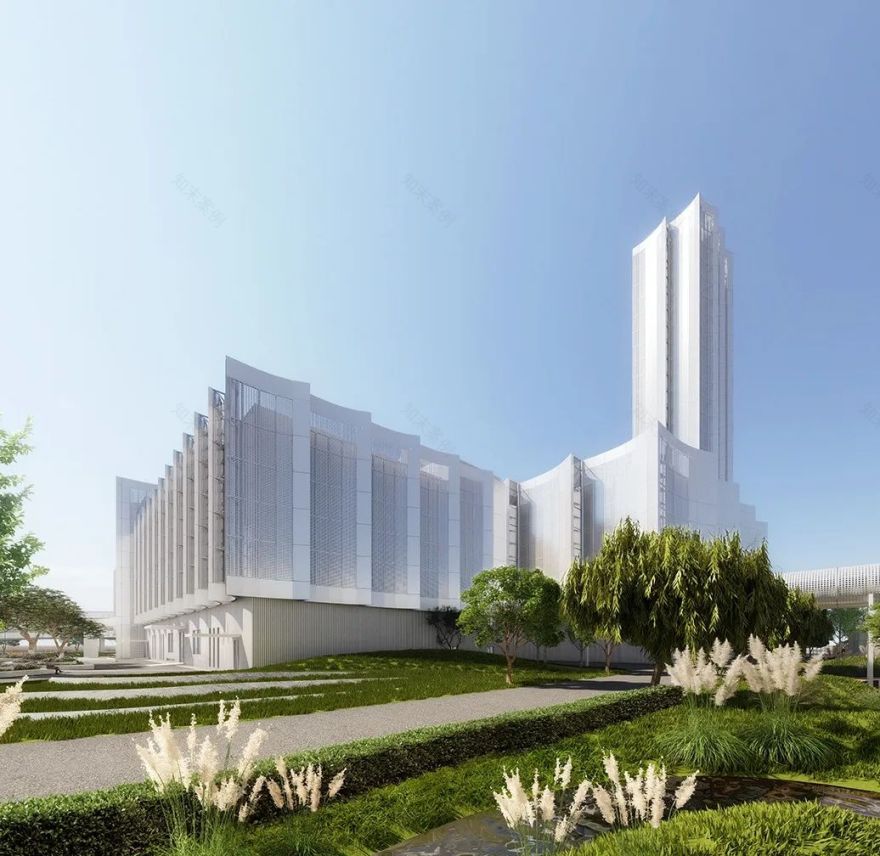

建筑表皮的轻盈感在园区内部体现的淋漓尽致。园区内部景观采用自然的形态，尽量减少人工景观的痕迹，与建筑的轻盈互为图底关系，在园区内部的水面，产生了一种朦胧的模糊边界的轻盈。漫步园区中，在友好的生态景观指引下，一座精致有序的主厂房以及统一的其他建筑群组成的园区内部形象，有质感的精致呈现出来。

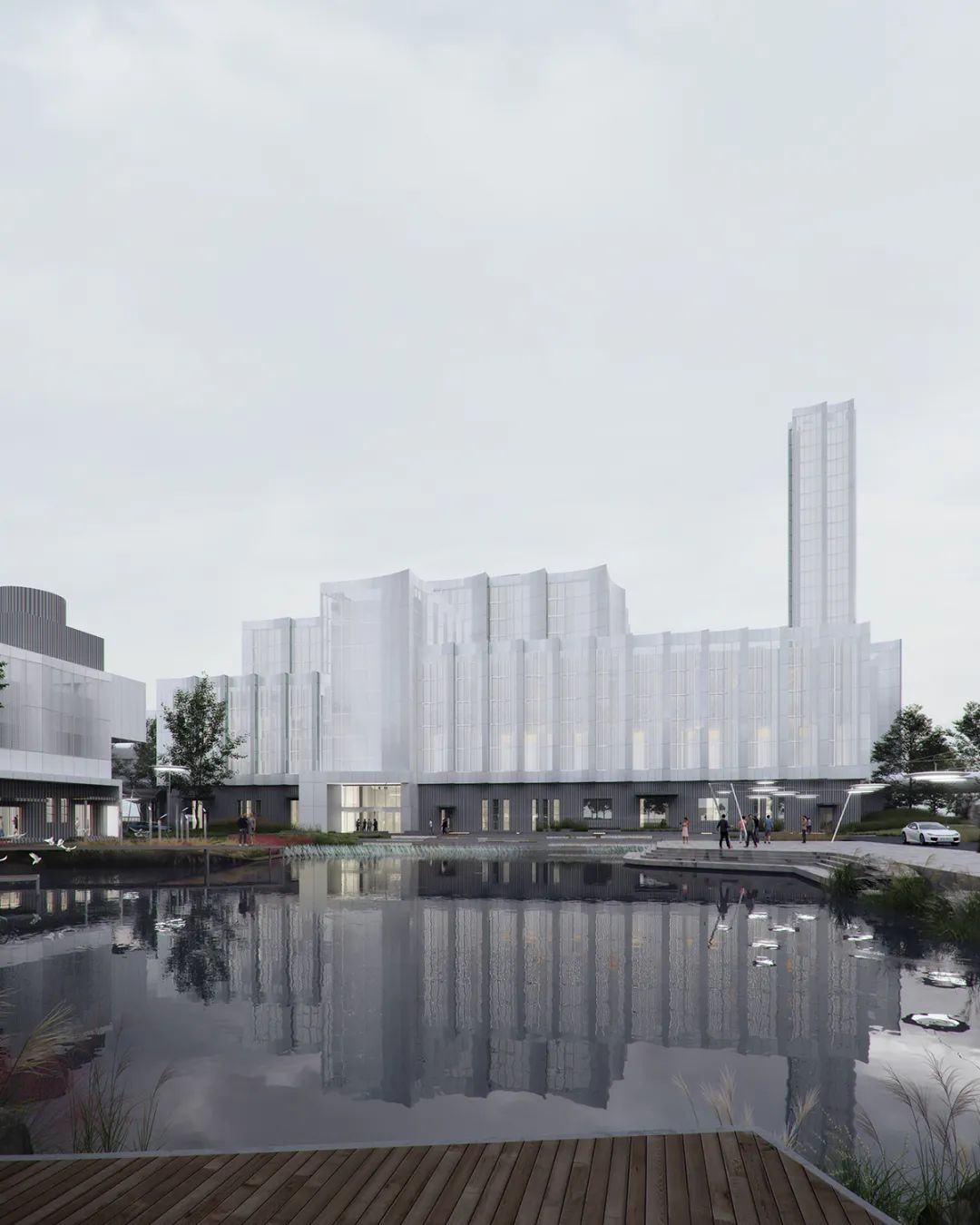

△夜景人视

©UUA

4.3-

金色稻浪间的优雅城堡

An Elegant Castle in the Golden Rice Field

祥福荡畔，金色稻浪间，呈现出一座轻盈新颖，柔和绿色的景观建筑，园区内雨水花园和智慧农业生态景观与建筑群落图底互映，共同融入嘉善片区金色大底板中，成为一件沃野之上的艺术品。

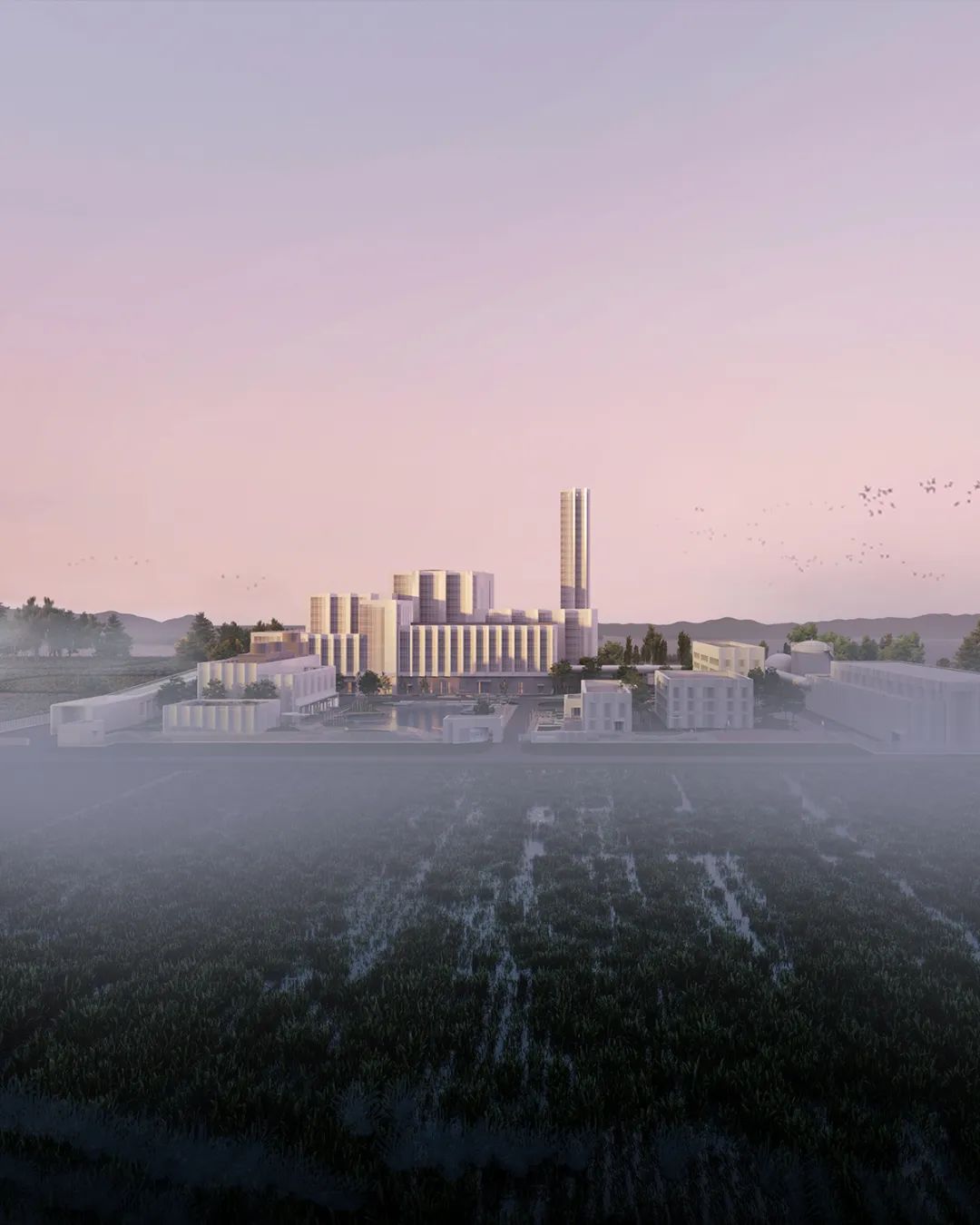

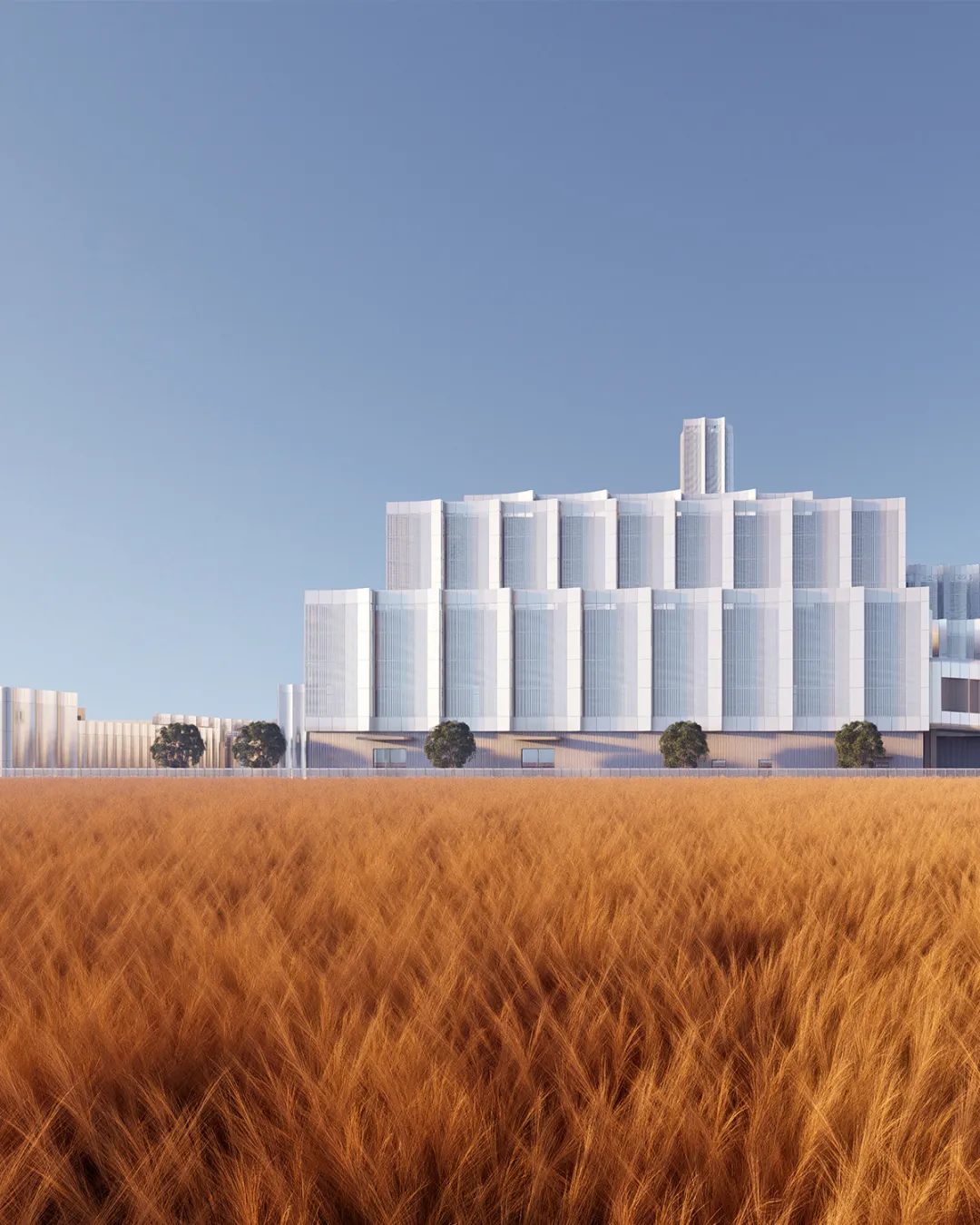

△金色稻浪+白色建筑

©UUA

4.4-祥符荡畔的艺术帆影

The Impression of Sails in the Xiangfu Lake

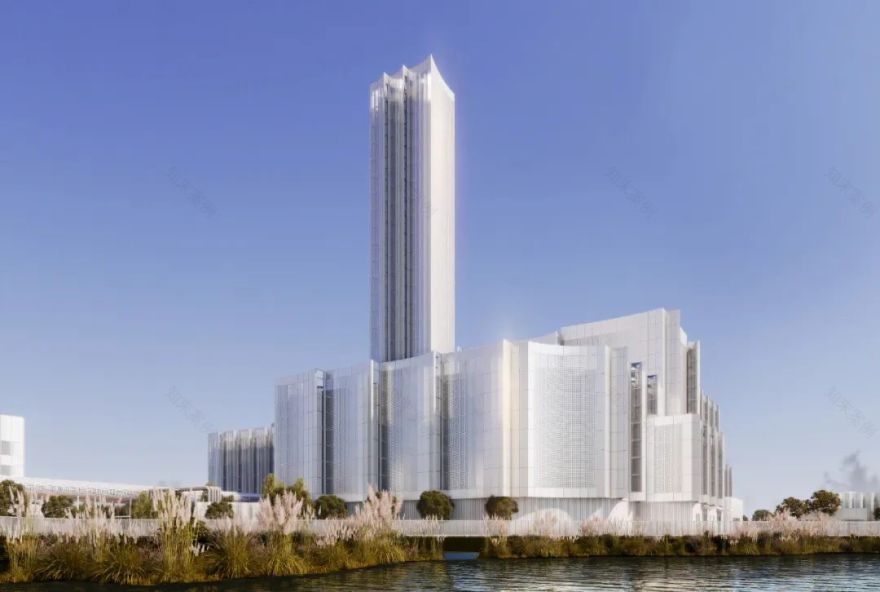

祥符碧波荡漾，在沃野千里的嘉兴水乡，矗立着一片朦胧的白色建筑，与水面交相呼应，成为绿色生态片区中的一组轻盈的风帆。

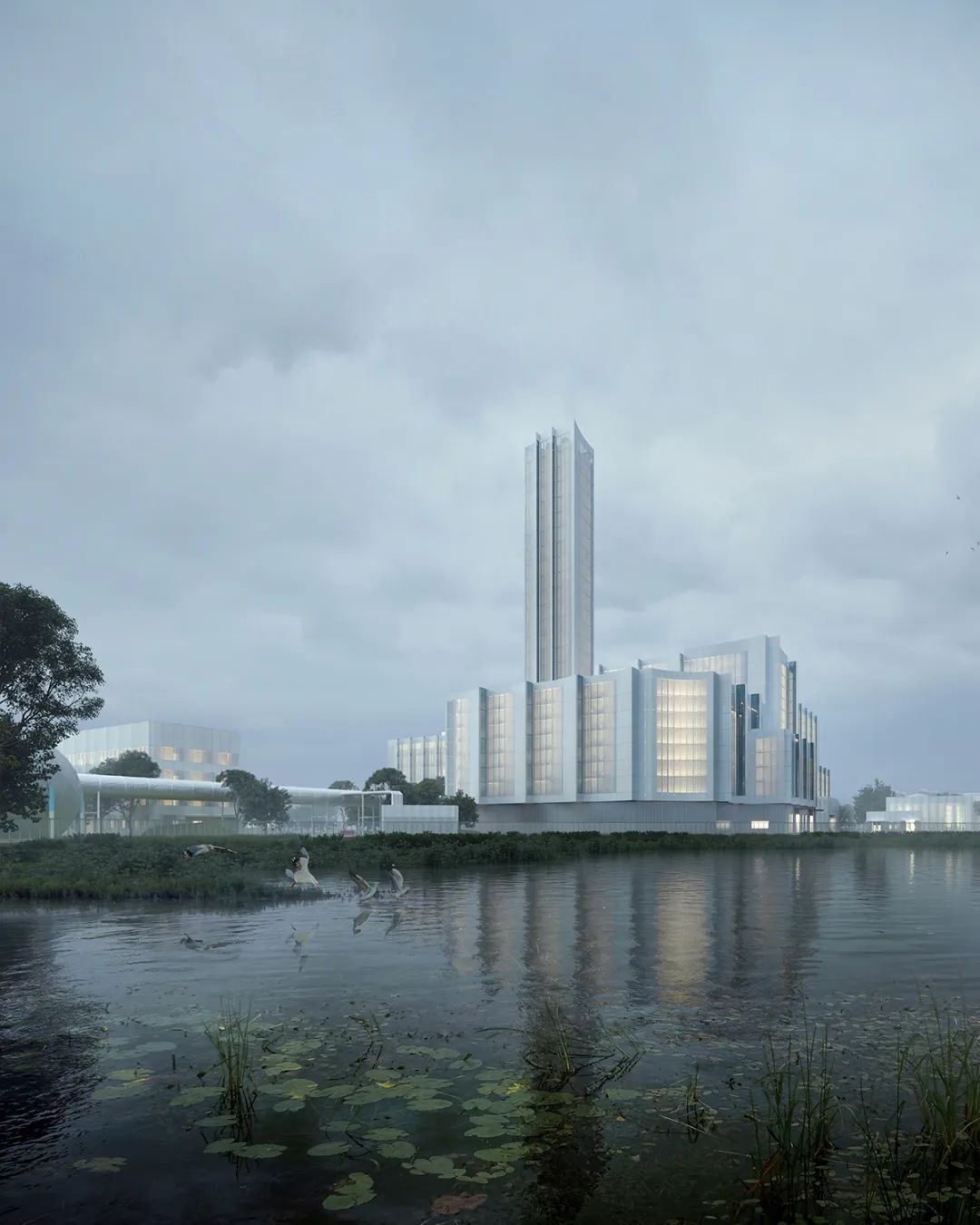

△祥符帆影

©UUA

4.5-明镜水月间的透明灯塔

A Transparent Beacon in the Moon Night

至夜，水鸟归巢，风帆泊岸，一轮明月悬挂空中。水月之间，一组透亮的灯塔倒映在粼粼的波光之上。光洁的表皮与高级的内透光，同悬挂于空灵夜空之上的皓月一同辉映，形成皓月灯塔祥福帆影的美丽景致，将原本冰冷的垃圾焚烧发电厂，改变成诗情画意的打卡景致。

△悠悠祥符水，盈盈帆影情©UUA

4.6-结语

Summary

伟明环保项目的更新，是祥符荡片区古往今来千帆过境文化印象的体现。通体轻盈如片片白帆的立面设计，使建筑群体如同一组气质高贵的帆影倒映在祥符水面上。它倾听历史，承载人文，传递能量，乘风向前。

△轻柔的表皮光影

©UUA

伟明环保方案体现了一种整合感性与理性的“几何精神”，同时轻盈的帆影是色彩、形体、光影与材质共融的结果，它改变了工业建筑厚重敦实的刻板印象，让新的建筑立面以一种白色、优雅、轻盈的姿态呈现出来，展现出 UUA 对“人文温度与技术精度”的深刻诠释。

5-项目动画 / Video

项目信息/

Project Info:

建筑设计：UUA 建筑师事务所

景观设计 : 阿普贝思景观设计+北京林业大学魏方团队

项目技术总控：沈磊教授（长三角生态绿色一体化示范区（嘉善片区）总工程师）总师团队

项目地点：浙江省嘉兴市嘉善县

项目规模：30454㎡

项目业主：嘉善伟明环保

主持合伙人：李泳征，李其郅

建筑设计团队：张艺豪，王发路，杨波，吕延峰，邓亮，贺文博，刘伯宇，马兴华，方泓博，赵胜利

幕墙顾问：上海华艺幕墙（徐进飞， 王祎博，李海民）

CG 团队 : 无境视觉

项目阶段：最终入围方案
