云幔书屋 · 透明与自然的完美交融丨中国安康丨UUA建筑师事务所

△内外无界的透明性

01地域与文脉：云为幔，田为梯

陕南小城汉阴，北枕秦岭，南倚巴山，凤凰山横亘东西，汉江、月河分流其间，境内大部分为浅山丘陵。秦岭北阻寒潮，南留水汽，造就了汉阴的亚热带湿润气候。乾隆年间“陕南大移民”的时候，湖南怀化吴氏家族来到了汉阴县凤凰山下的山谷里，他们带来了南方先进的农业理念和耕种梯田方法，经过十几代人的辛苦劳作，形成了陕南面积最大，保存最完整的清代梯田，距今已经有 260 多年的历史。每到五月插秧的季节，灌水插秧的梯田，水光潋滟，青苗点点，一派水乡风光。登高眺望，云端之下，层叠弯曲的梯田，是数百年来人工与自然结合形成的绝美地貌。

△浅山丘陵中的梯田

02启发与转译：云幔之下亲近环境的台地书屋

云幔书屋最初的构想源于我们对当地自然气候环境，以及先民生存智慧的感悟。云雾下的梯田成为设计之初对这个小城的美好印象。

△云雾下的梯田印象

书屋的天花悬浮着散发白色柔光的云幔格珊，云幔之下是线条柔美的三层退台式阅览区。

建筑采用 360 度全景玻璃幕，室内的阅览空间自然过渡到室外的水面与公园。

△云幔吊顶、退台、水面与公园

△360 度全景玻璃幕

建筑的首层刻意下沉 0.75m，使得窗内的桌面与窗外的水面以及草坪形成共面的延伸感。

透过玻璃，人们与自然产生交流，每一点感受，每一点诗意，都是人与建筑和自然的协奏。

△下沉空间与水面的延伸 - 室外视角

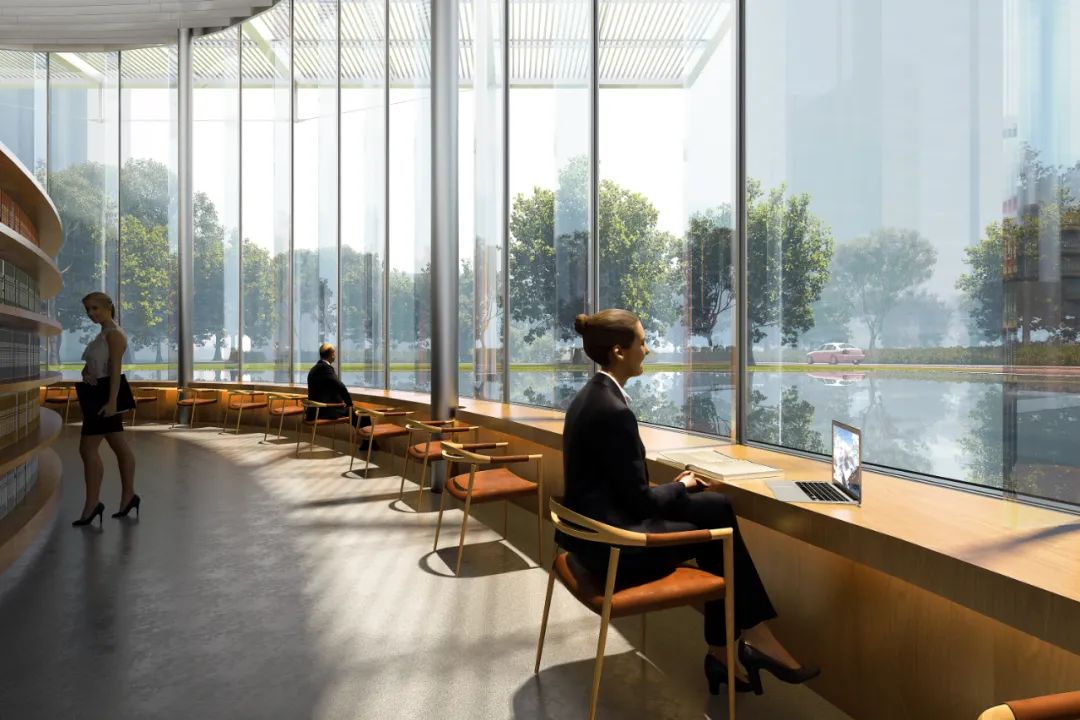

△下沉空间与水面的延伸 - 室内视角

03结构与空间：方圆之间清晰的建构逻辑

建筑主体由一个类椭圆形的玻璃体与一组网格式遮阳构架组成。

玻璃体的透明性依赖于恰当的技术实现方式，

为此建筑采用悬挂式玻璃肋玻璃幕墙体系。

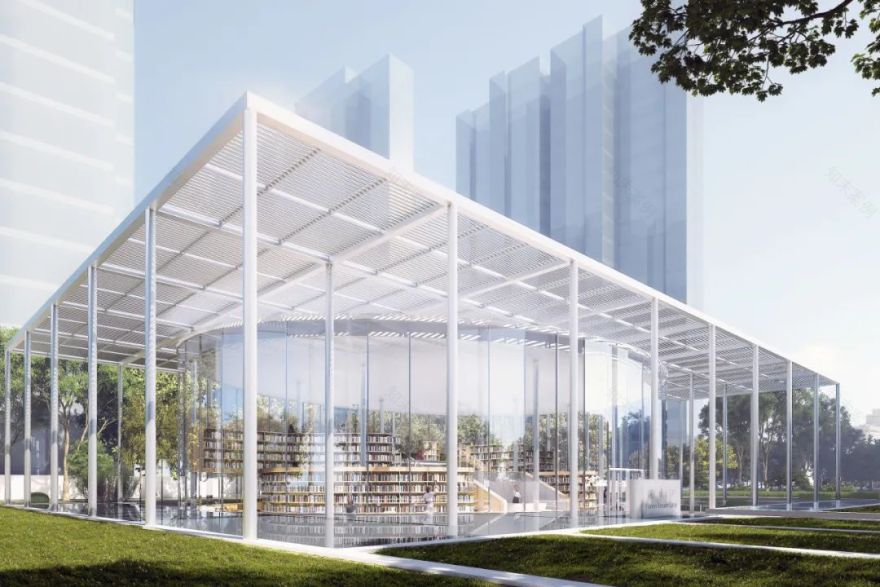

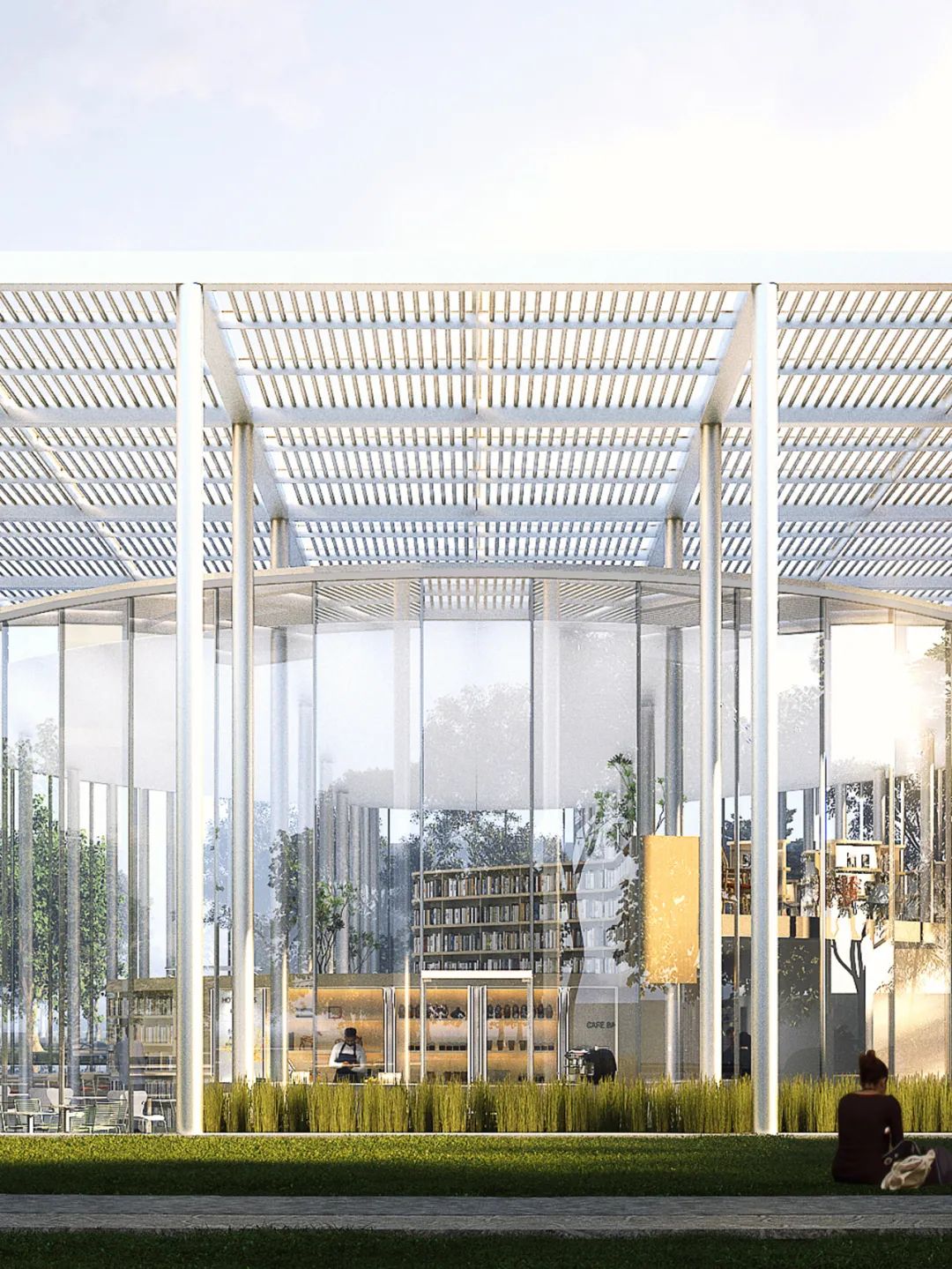

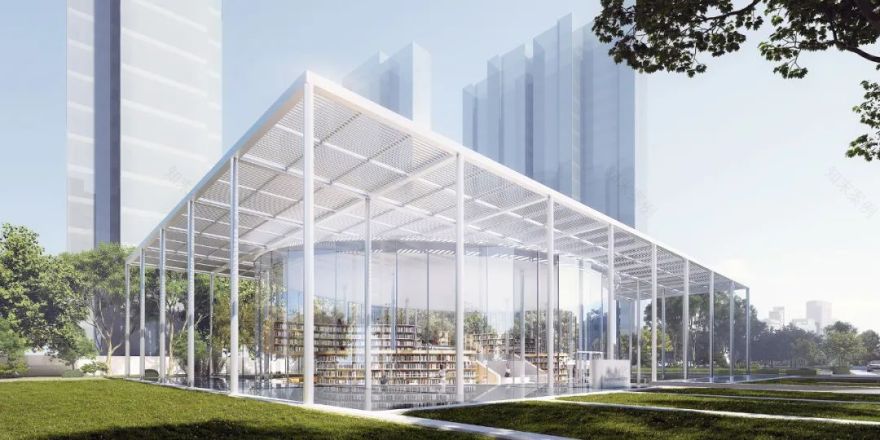

△网格构架下的透明玻璃体

单片玻璃的平均尺寸为 1.5m 宽 x 7.7m 高，玻璃片顶部通过隐藏式夹具悬吊于屋顶结构，在视野范围内最大限度减少非透明构件的使用，削弱建筑的体量感，整体形态轻薄透明。

区别于传统图书馆的闭合空间，这座玻璃建筑将人们从封闭性中解放出来，将天、地、光、景引入室内，同时也将室内的场景展现无遗，让人们时刻感受着光影的变化与时间的流动。

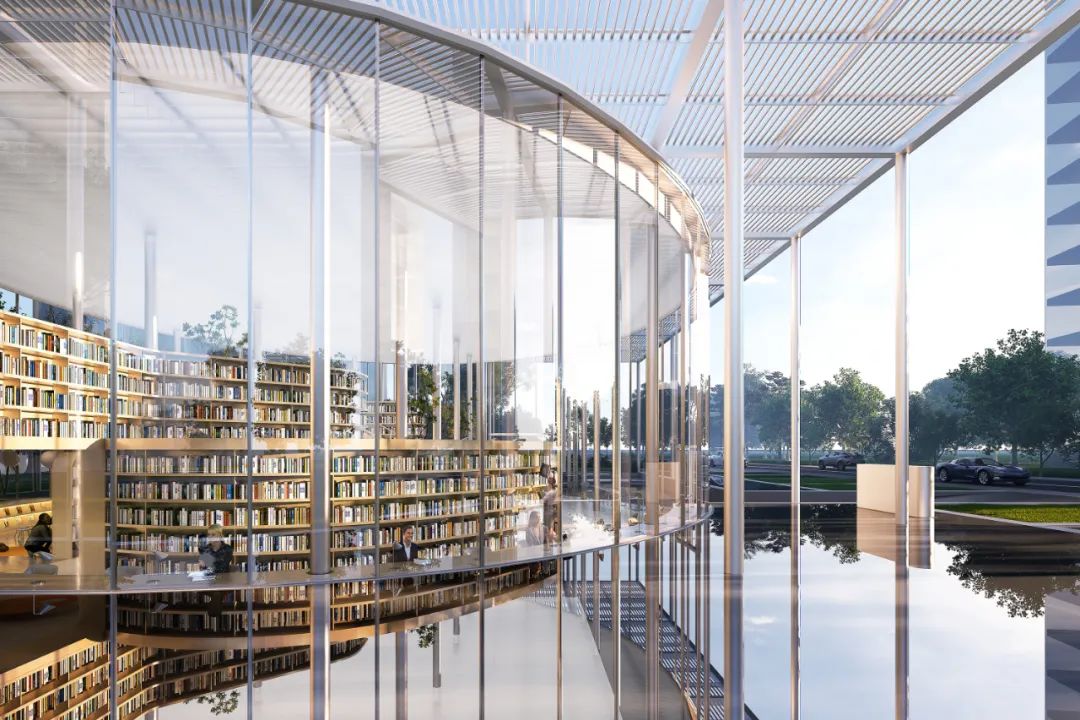

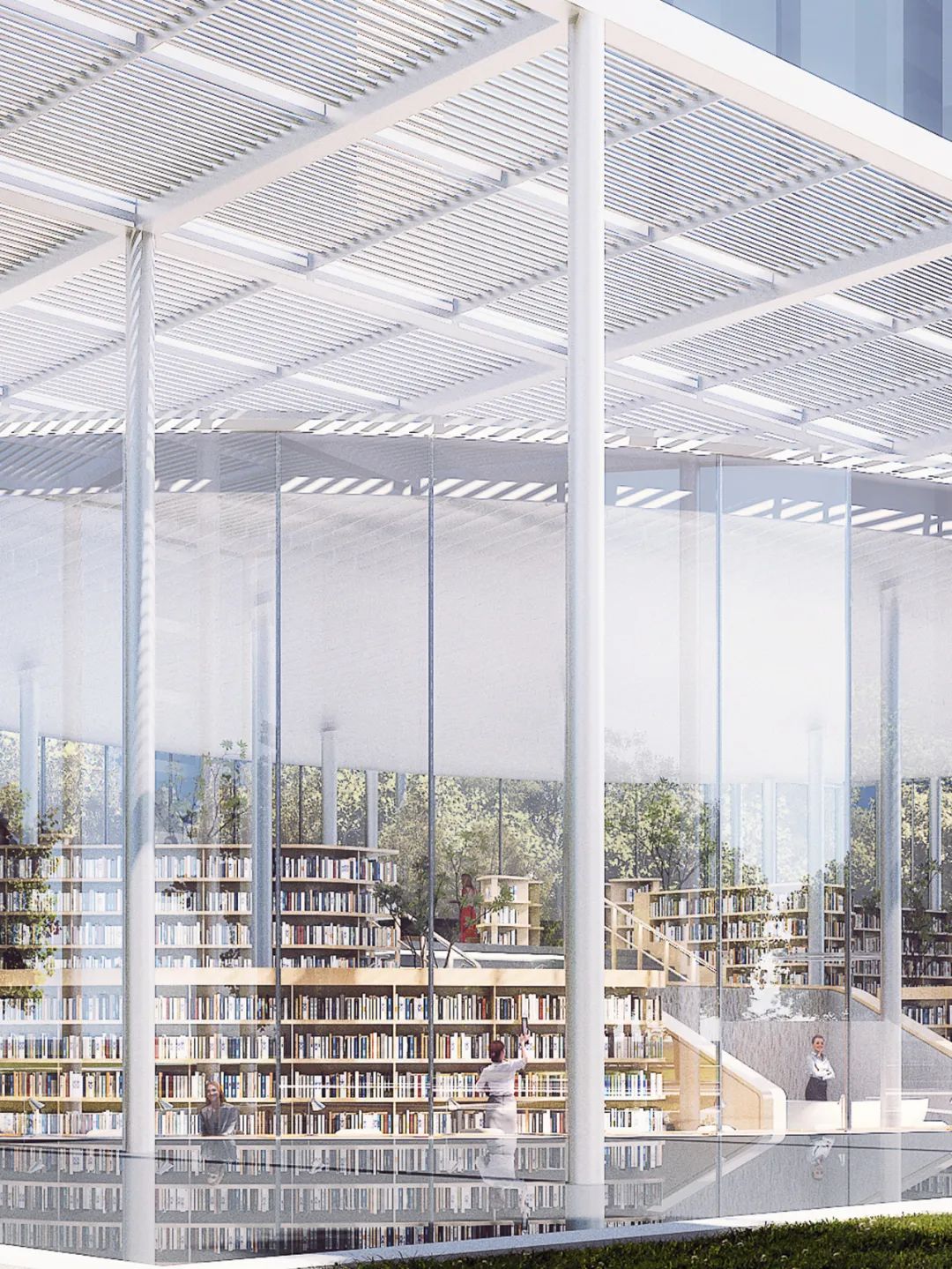

△通高单片玻璃创造出极致的通透感

△感受夜灯初上的时间流动

在玻璃体量之上，是网格式的遮阳构架，过滤直射的阳光，为室内空间以及室外庭院提供更加柔和的光照体验。

△柔和的室内光照

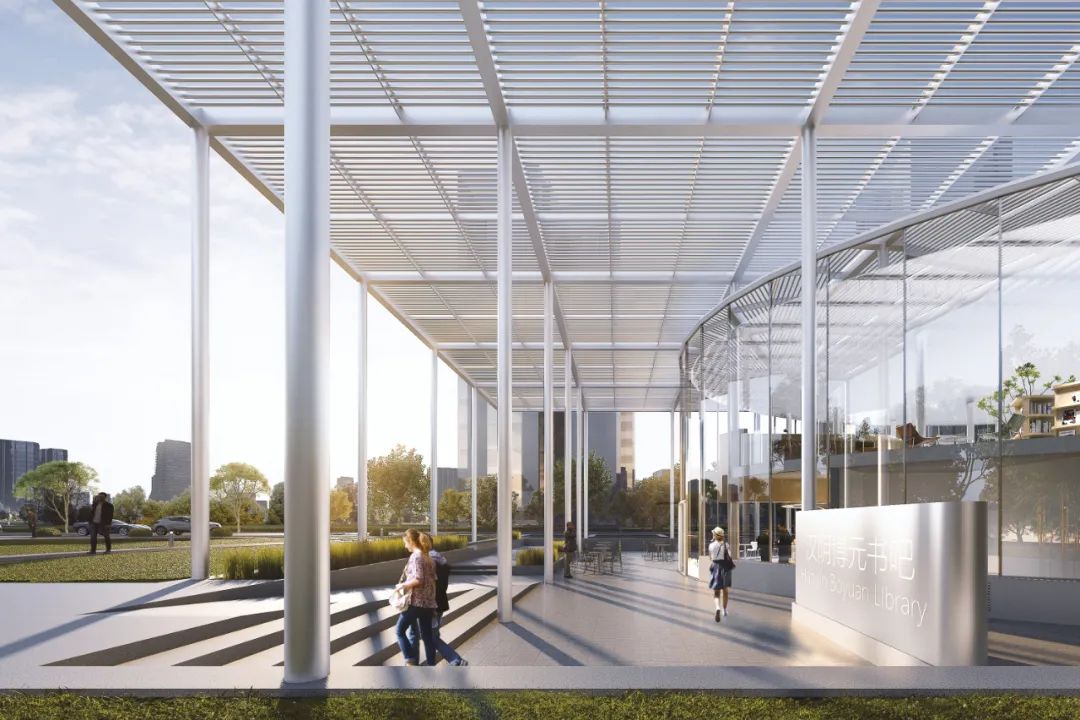

遮阳构架的立柱阵列与横梁网格赋予建筑一种秩序感，同时也构成了由公园到建筑的缓冲地带。

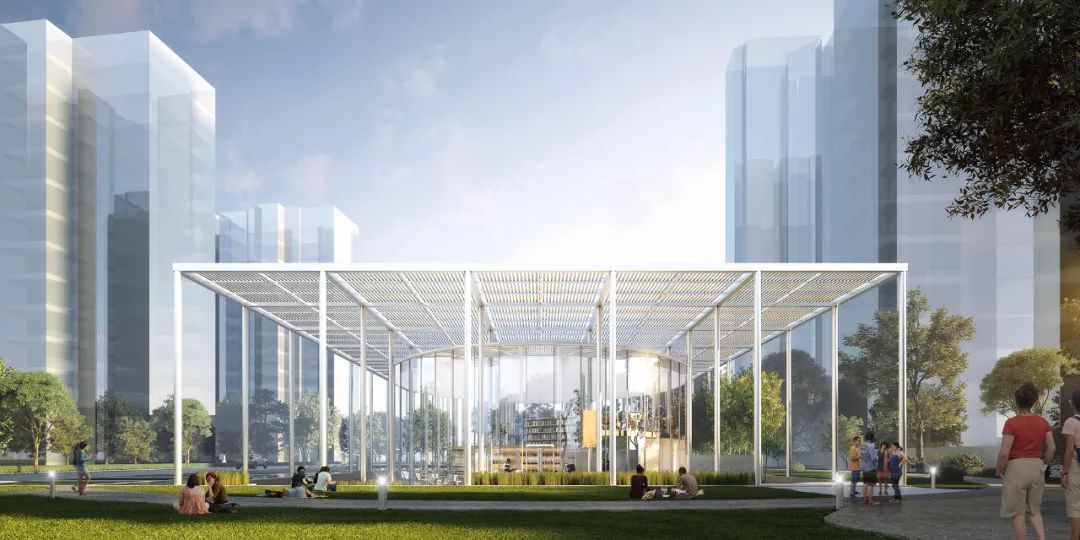

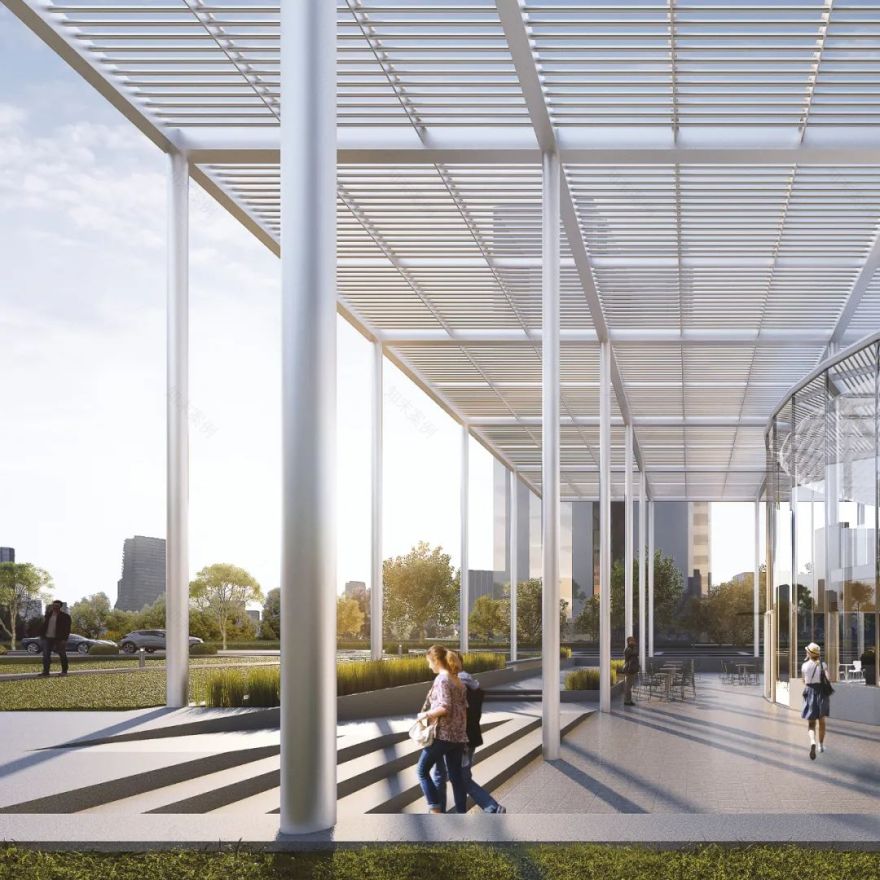

△公园到建筑的过渡空间

04室内功能布局：开放的文化食堂

室内空间犹如一片云幔浮顶的梯田，三层楼板逐级而上，形成了梯田状的阅读平台。

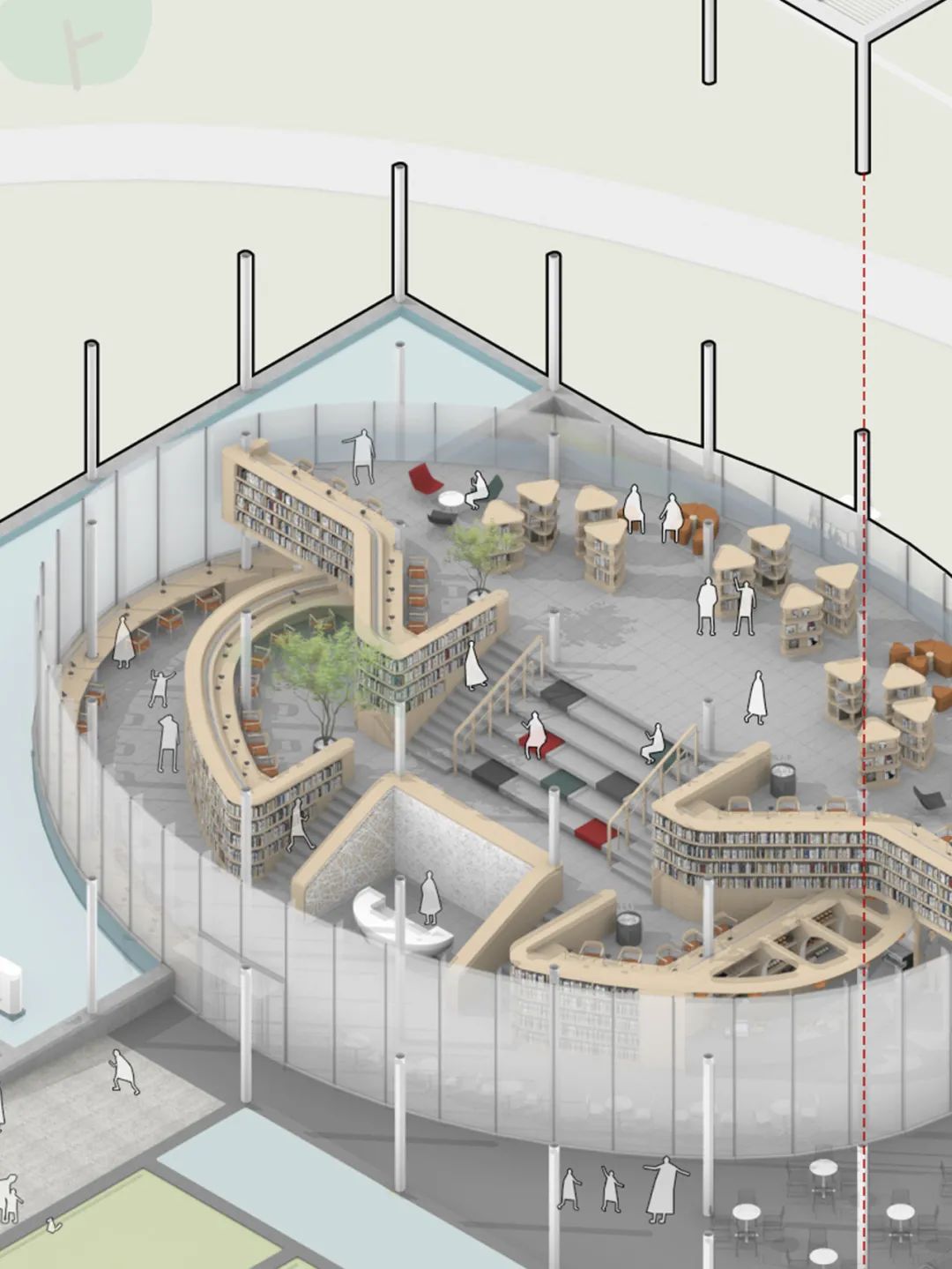

△ 建筑轴测图

室内空间采用明确的几何对称形式，产生空间焦点，塑造出强烈的神圣感和仪式感。

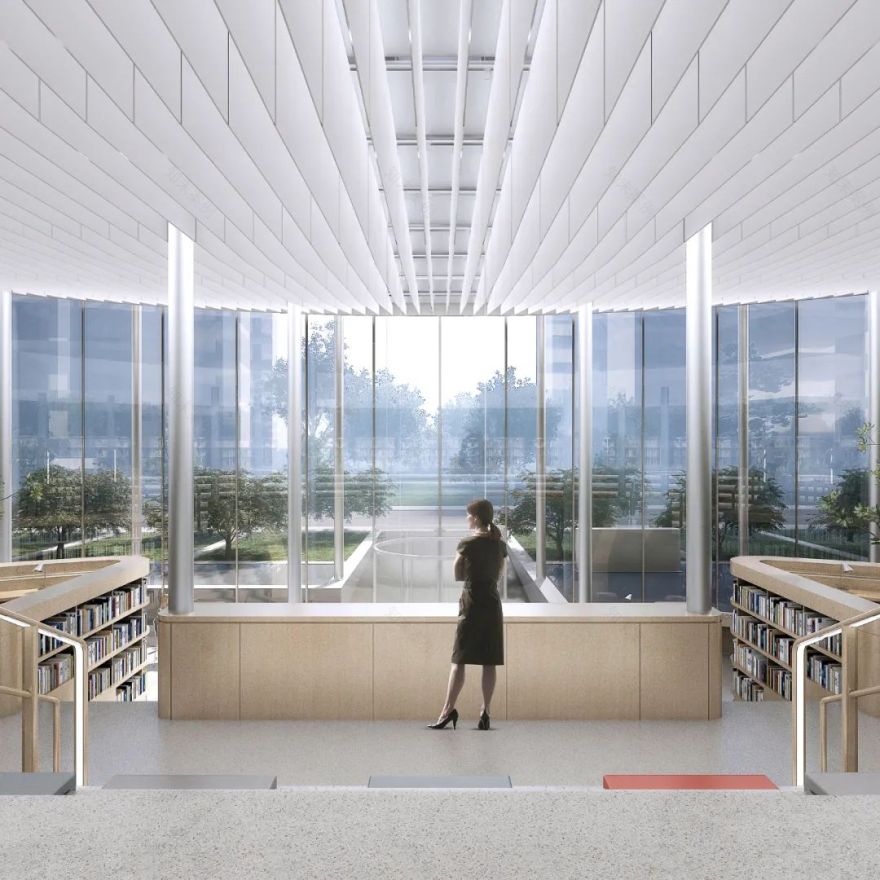

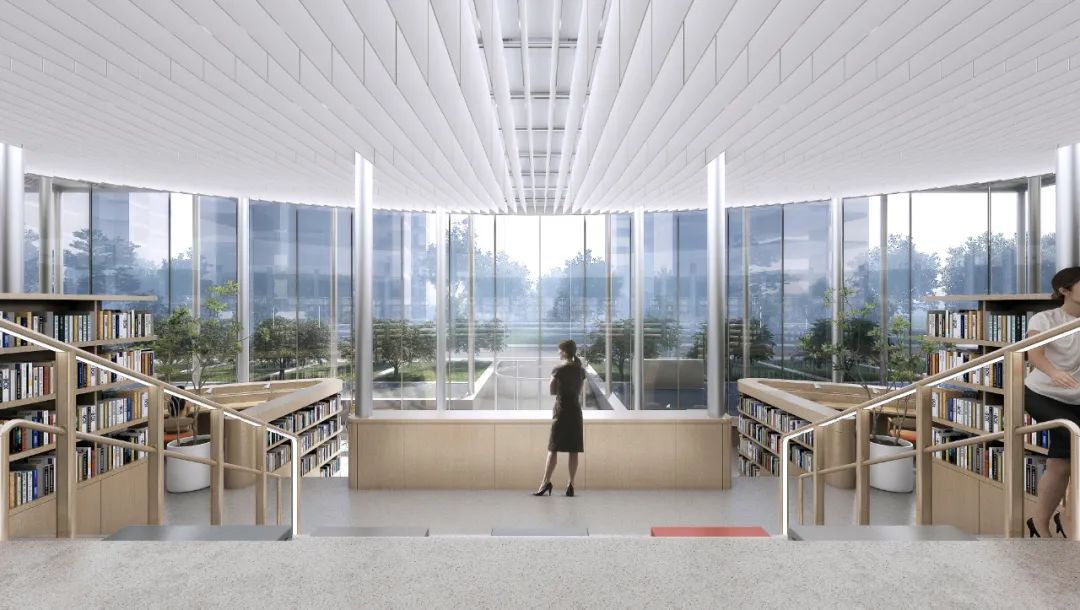

△空间的中轴线

首层设有咖啡吧台和儿童阅读区，增加了图书馆的服务人群的广度。

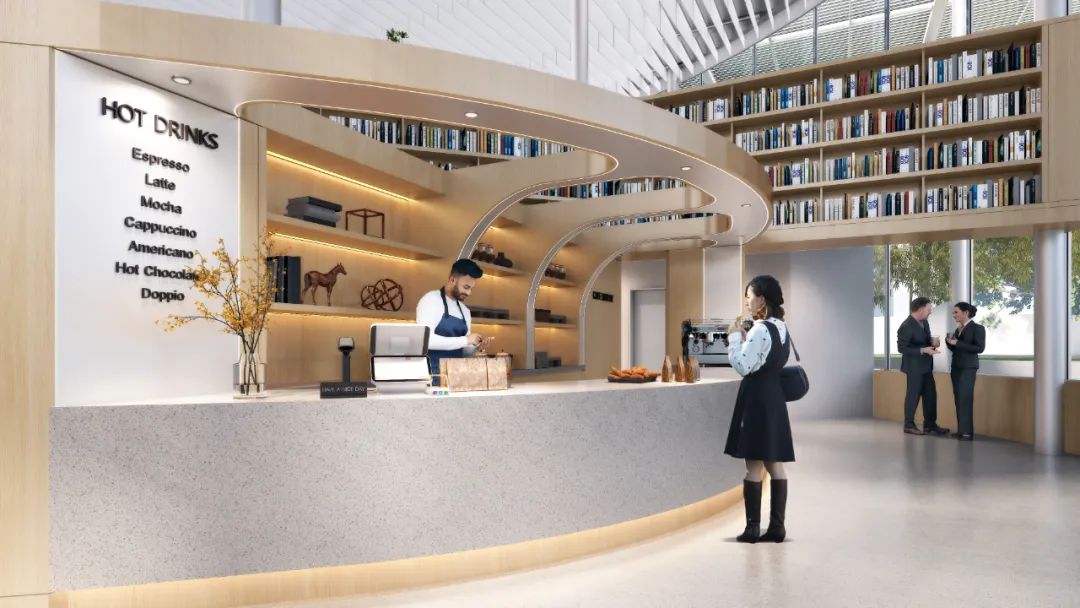

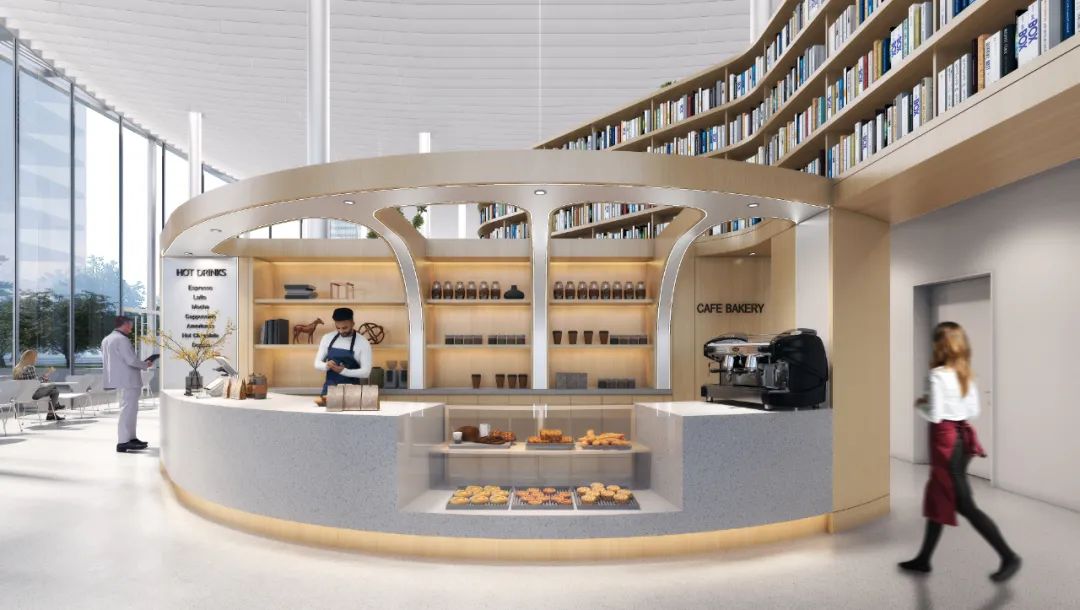

△咖啡吧台

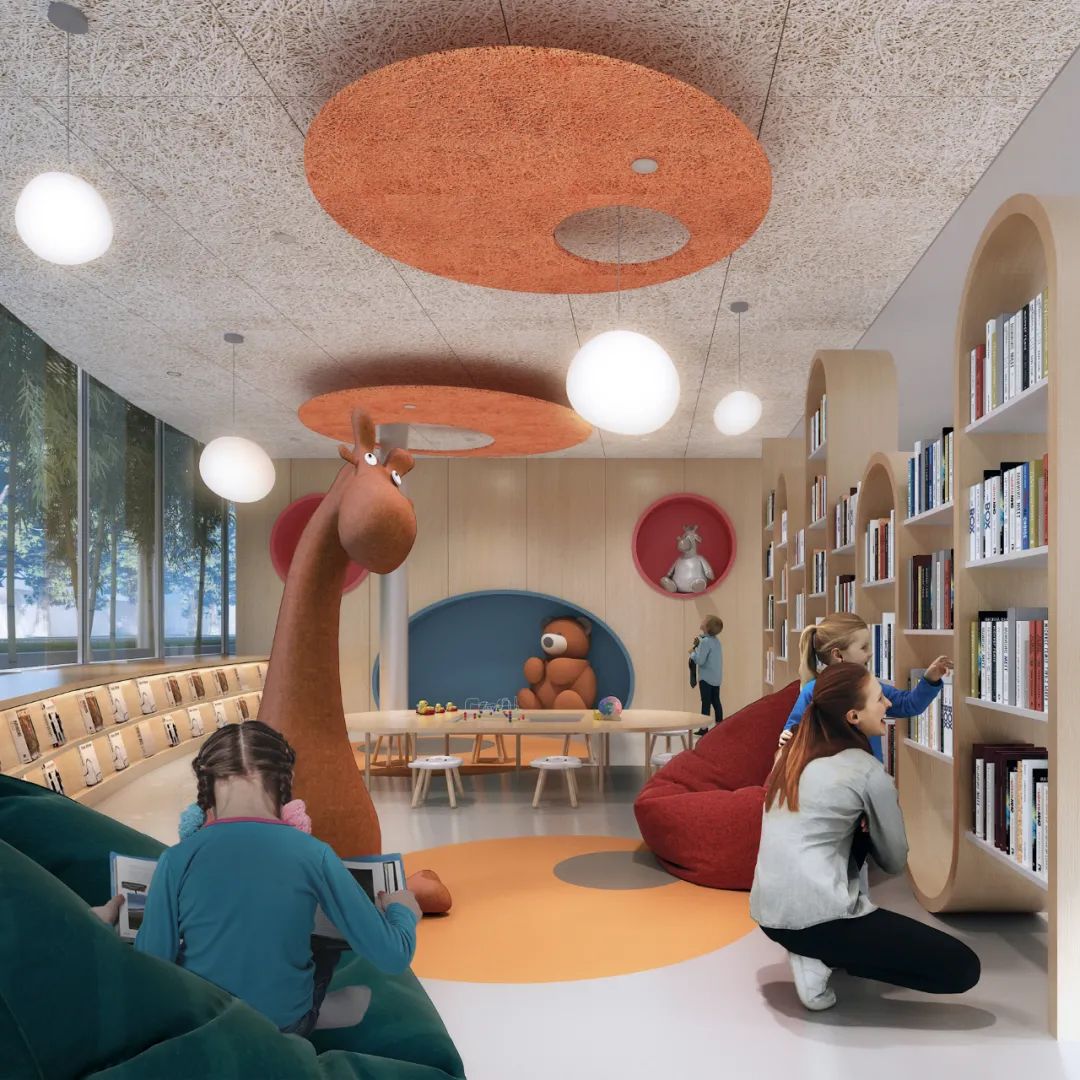

△儿童阅读区

作为空间主体的三个阶梯状阅读平台，由一部大台阶连接，形成导向清晰的空间递进。在云幔天花的庇护下，形成了开放感与层次感并置的空间体验。

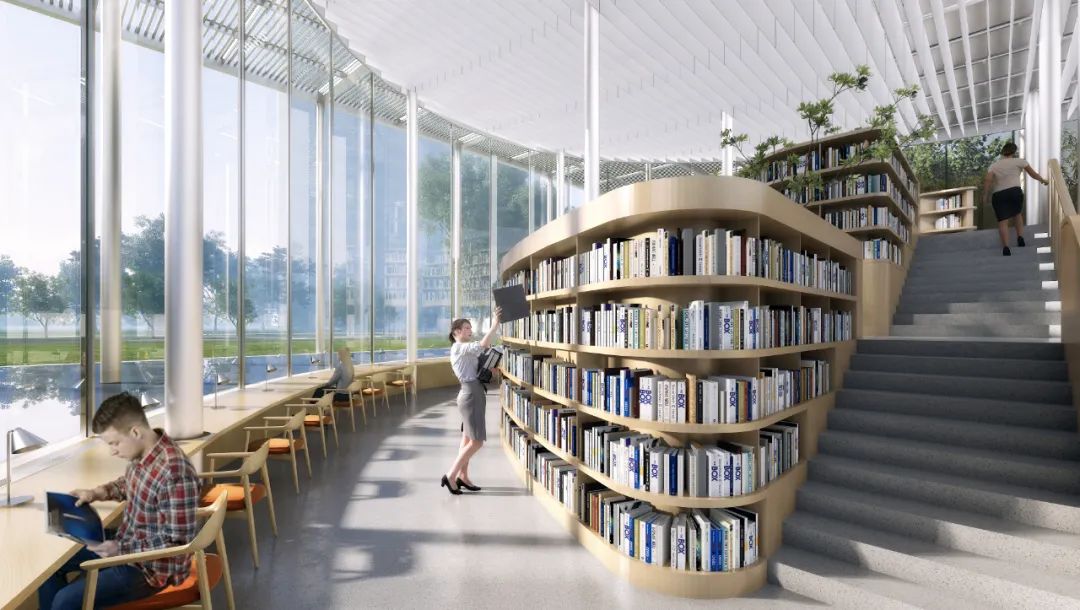

△逐步抬高的三个阅读平台

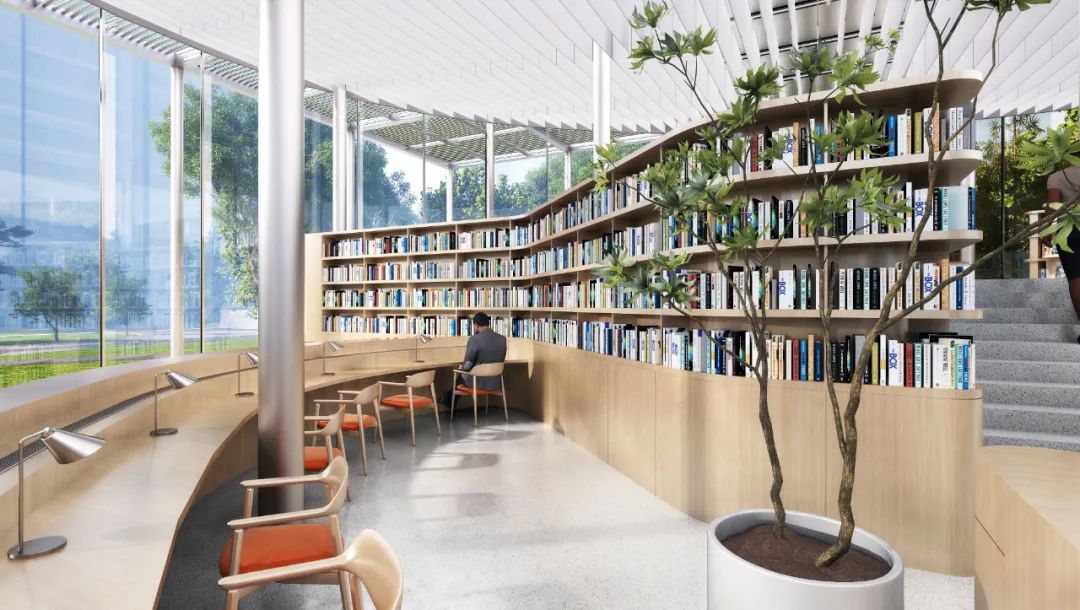

△首层阅读空间

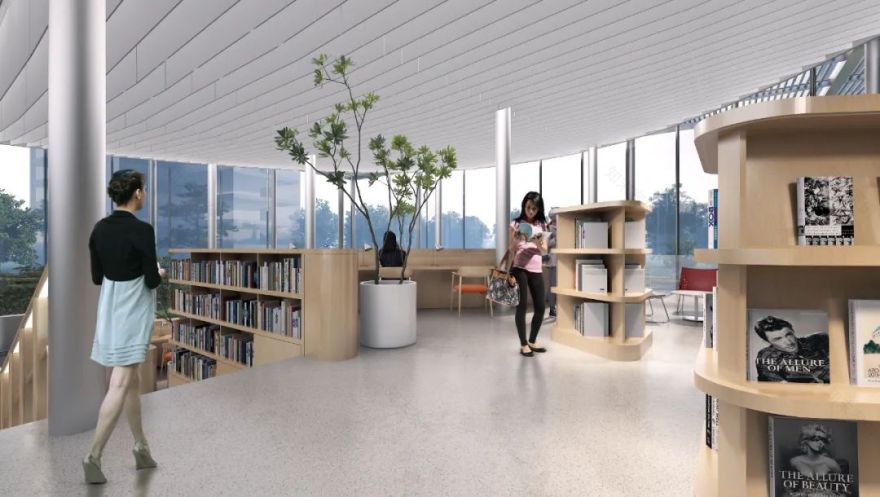

△中间层阅读空间

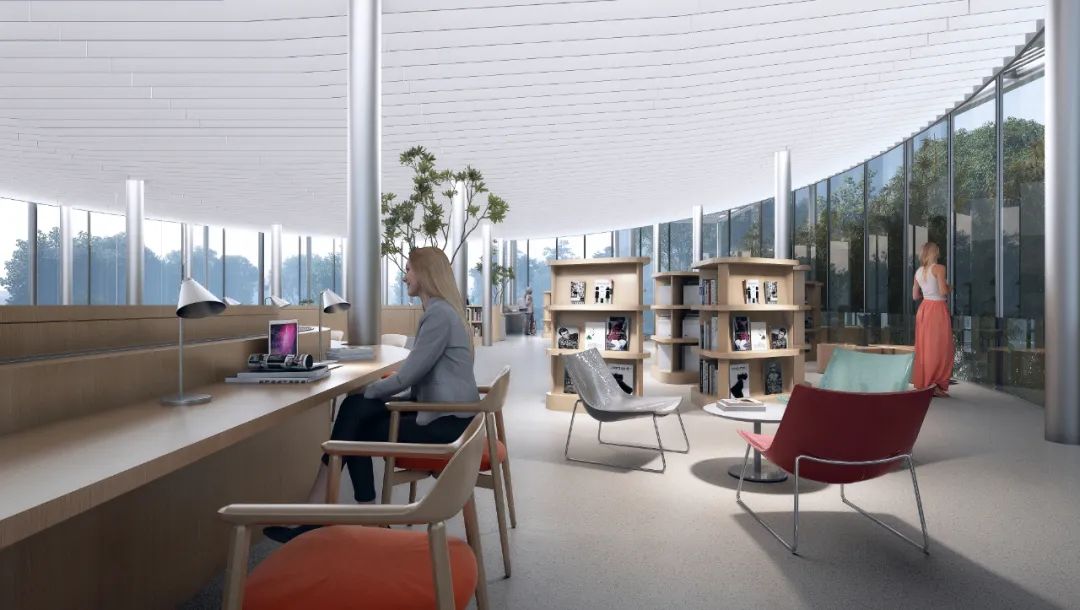

△顶层阅读空间

05整合式设计：模数下的精密整合

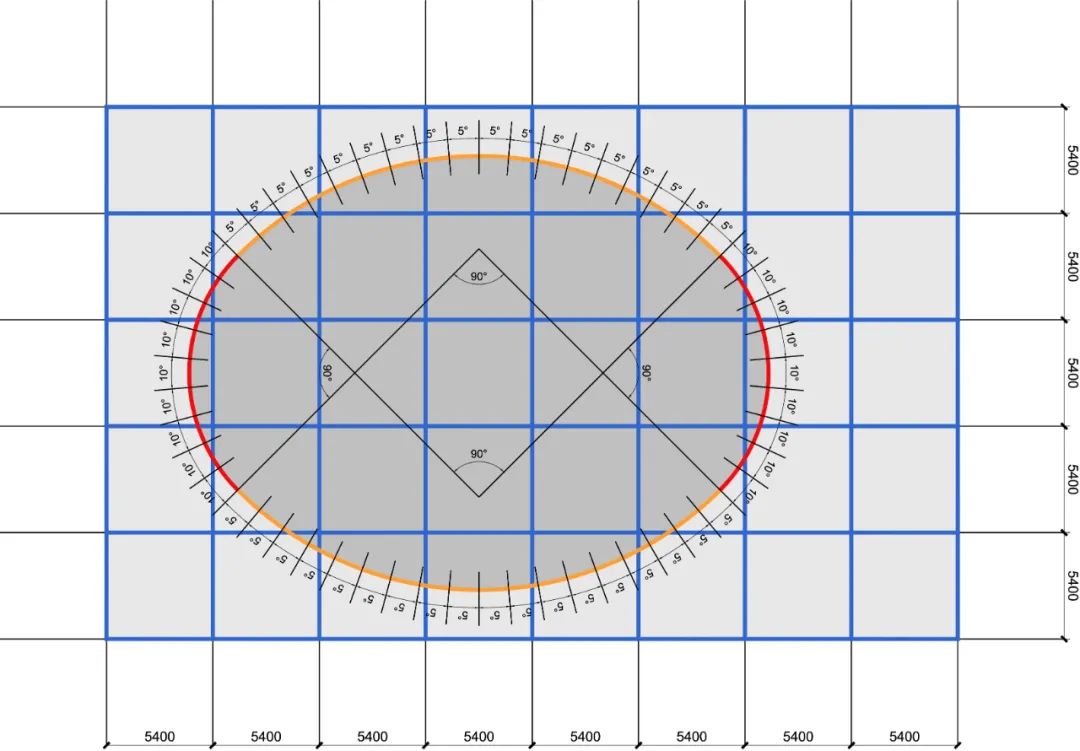

建筑的平面布局基于一套 5.4m x 5.4m 的网格体系，由此生成建筑的柱网、屋顶遮阳构架、玻璃幕墙的类椭圆形外轮廓与玻璃分格、室内空间布局以及天花和地面的分格。严谨的几何框架将浪漫化的视觉意向转化为可建造的生产逻辑，实现感性与理性的整合，这也是 UUA 一贯坚持的设计原则。

△几何

模数

控制下的建筑平面

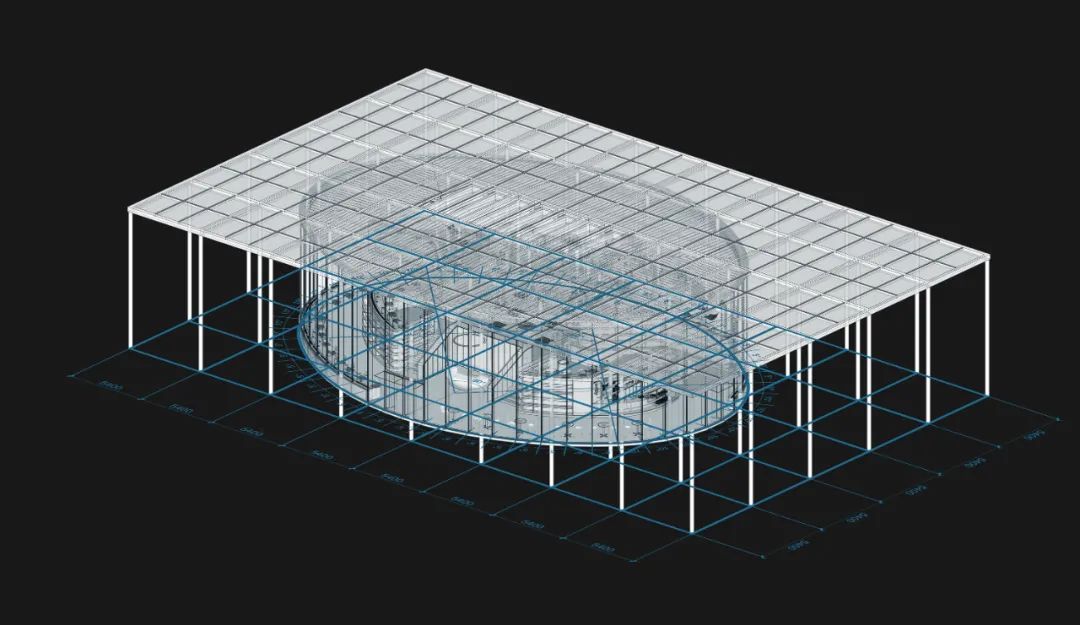

△几何模数控制下的建筑形体

06结语：破圈，环境友好的文化庇护场所

从设计意图上讲，云幔书屋打破了传统图书馆封闭的知识壁垒形象，追求建筑外围护结构的透明性与无物感，在满足物理舒适性的前提下，将室内场景曝露于环境之中，营造在自然中阅读的轻松与趣味。

△建筑夜景展现出的透明性

从建筑建造层面上讲，UUA 基于工业化的预制建造逻辑，关注技术路径与材料特性对于设计概念的助力，达成技为艺所用。

△

一种透明、轻盈、外向、自然的建筑语

言

云幔书屋以一种透明、轻盈、外向、自然的建筑语言，创造出一种全新的文化建筑体验。

对于如何表达公共建筑的“公共性”，也是一次有意义的探讨与实践。

07技术图纸：

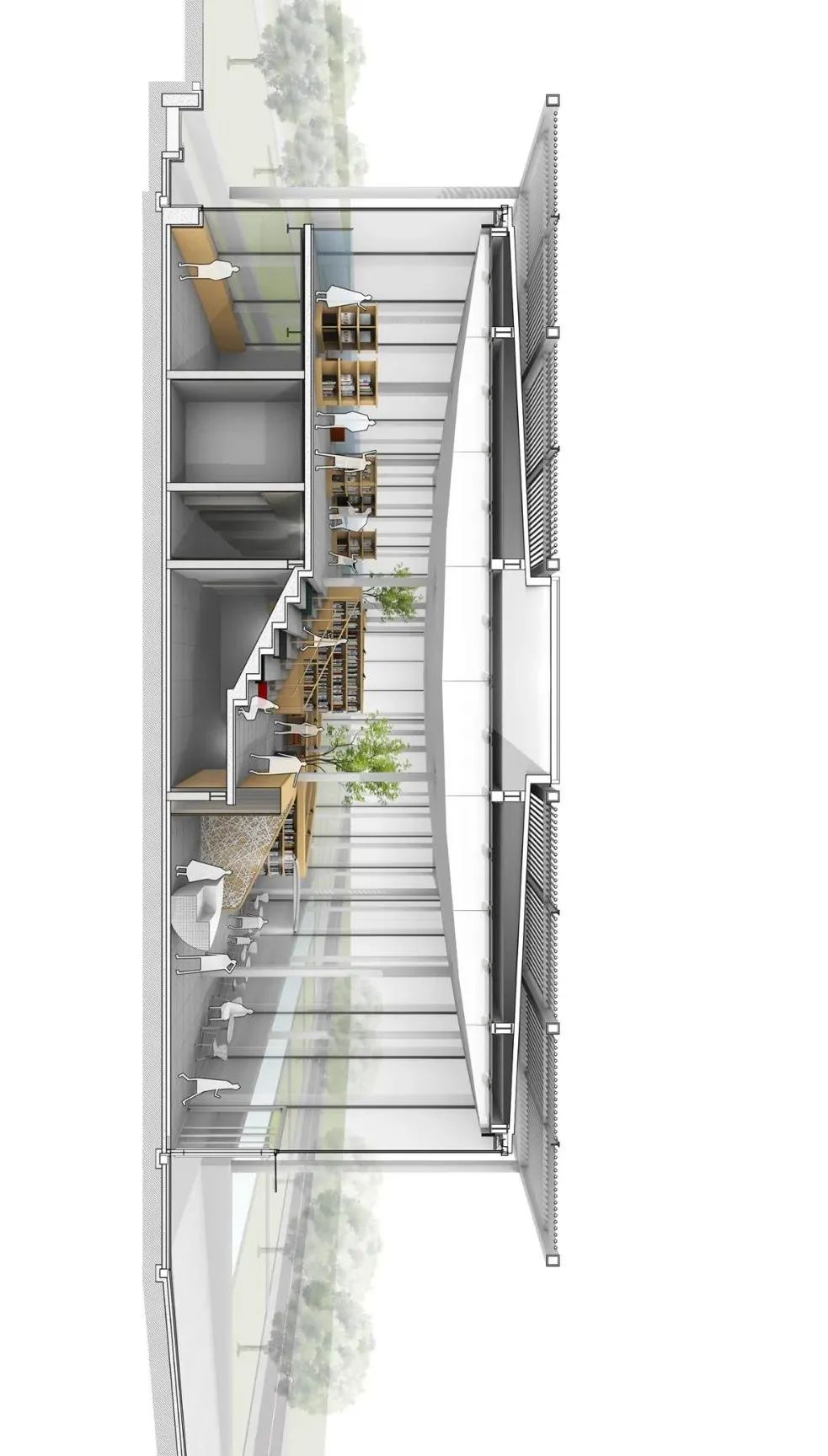

△纵剖面

△横剖面

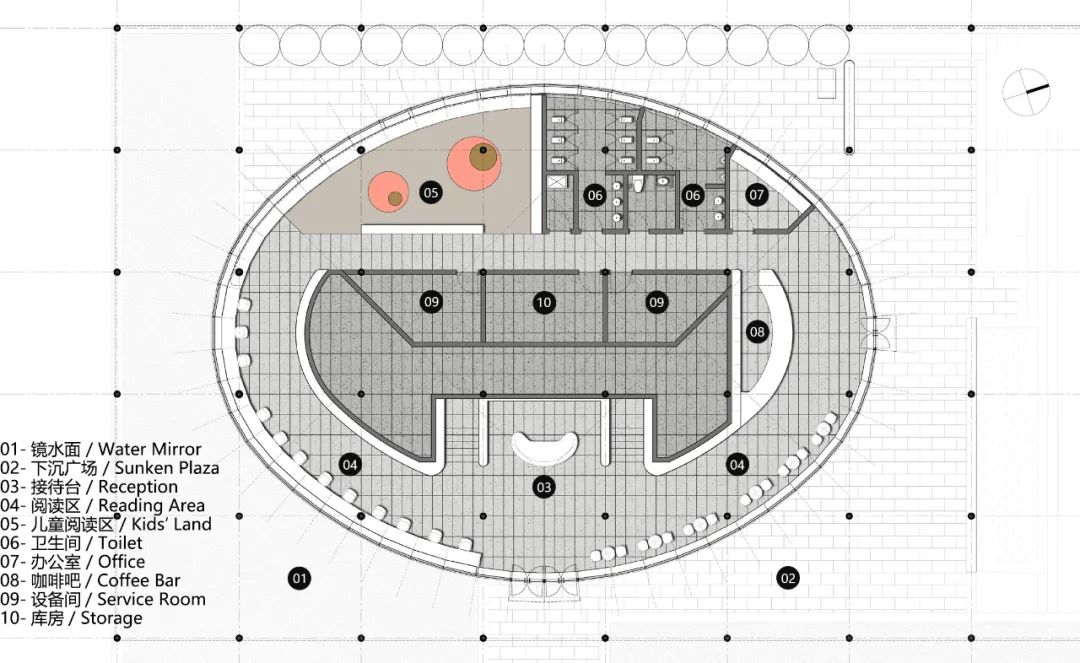

△首层平面

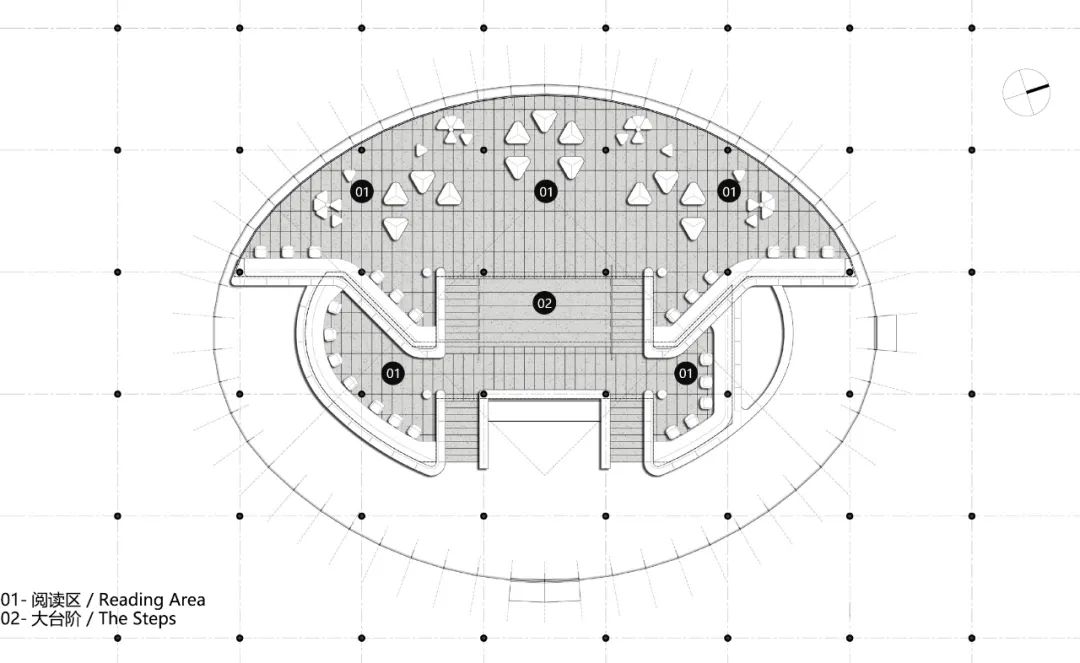

△顶层平面

08动画视频：

△

方案动画©U

UA

项目信息：

项目地点：安康.陕西

项目规模：1,000㎡

建筑设计+室内设计：UUA 建筑师事务所

主持合伙人：李泳征，李其郅

项目团队：

贺文博（项目建筑师），邓亮，赵胜利（项目室内设计师），方泓博，吕延锋

项目业主：安康博元

设计日期：2020.11-2021.12

施工日期：2022 春（预计）
