东莞滨海湾新区·湾区 1 号 | 海绵城市景观设计与应用

滨海湾新区·湾区1号项目

Marina Bay New Area · Bay Area No. 1

Project

- 下篇   PART TWO -

『

海绵城市化雨为景。一点巧思就联结城市与自然，在城市里遇见自然！

』

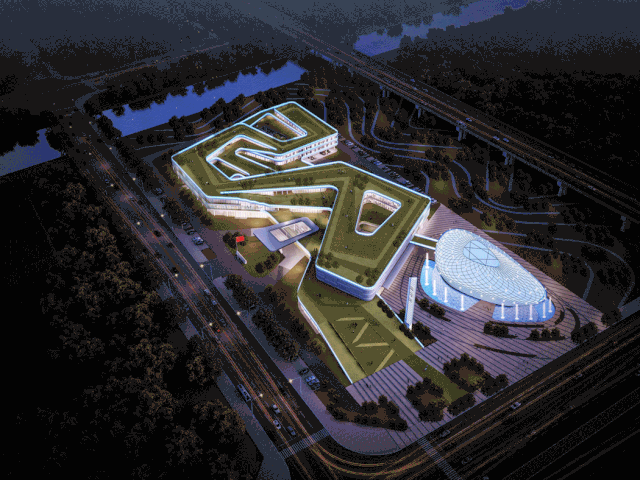

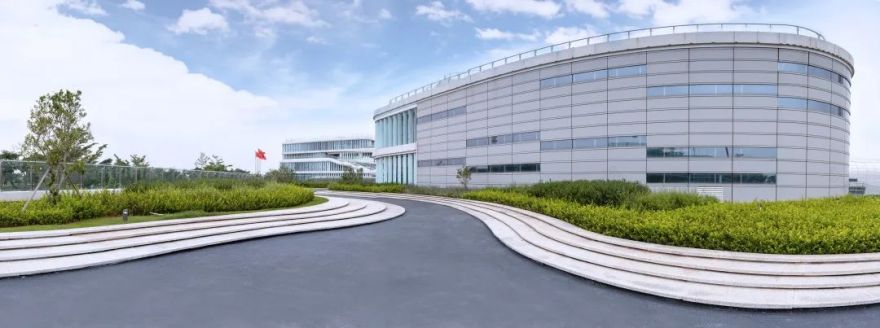

△ 滨海湾湾区1号

城市对雨水，爱恨交织。海绵城市作为新一代城市雨洪管理概念，可帮助城市在适应环境变化，和应对雨水灾害等方面具有良好的“弹性”，也可称之为“水弹性城市”。

海绵城市

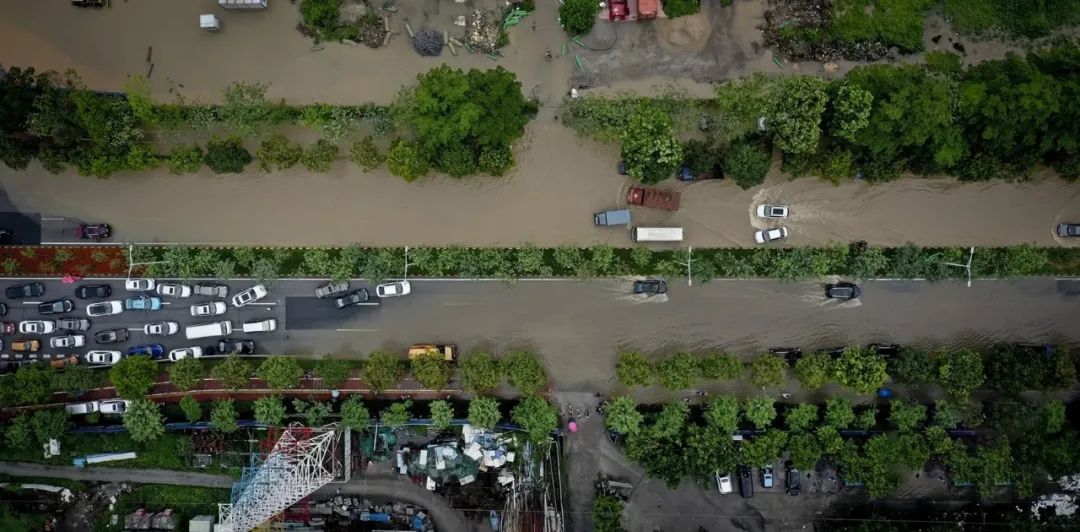

△ 东莞5月21日局部特大暴雨

湾区1号位于东莞，该地处于亚热带海洋性气候区，全年雨水充足，夏季降雨量大。今年5月21号，东莞市气象台发布暴雨黄色预警，5月22号升至暴雨红色预警，本次降雨量创该区域历史极值，上万辆汽车泡水，还有人被洪水冲走，引发严重的城市内涝问题。海绵城市可帮助湾区1号来应对气候的不稳定性。

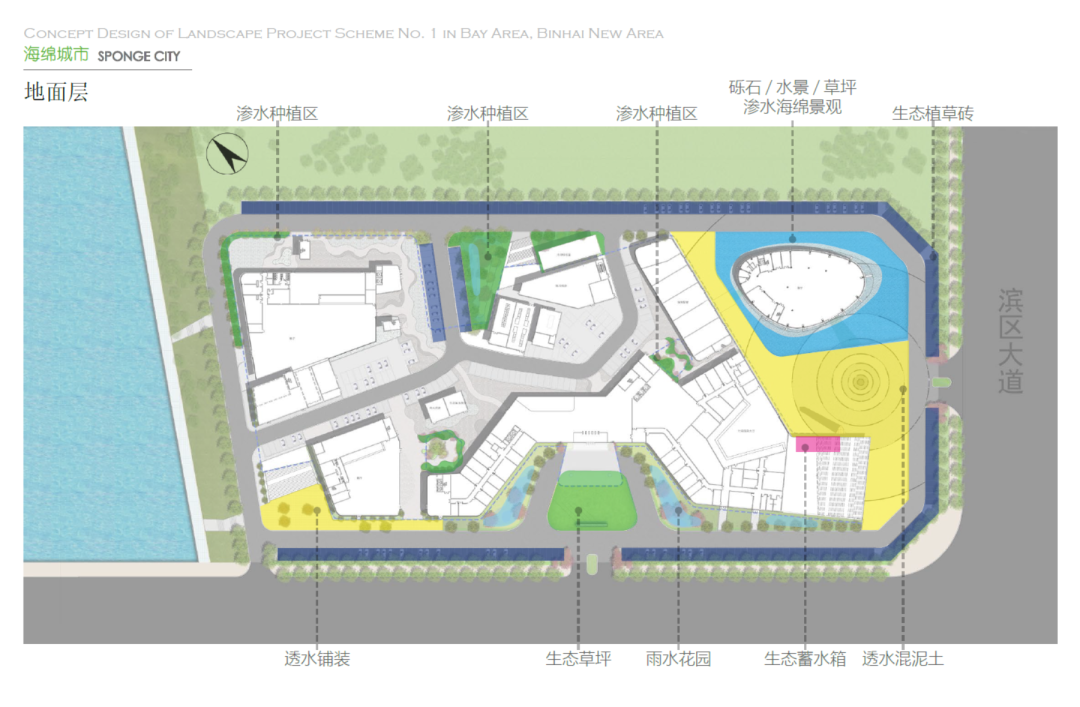

△ 湾区1号海绵城市布置图

自然的问题，用自然的方式解决。我们打造专属湾区1号的“海绵城市”，通过“渗、滞、净、蓄、用、排”构建自然的循环体系，增加湾区1号对雨洪的自我调节能力，达到缓排缓释。

中枢系统

涟漪广场

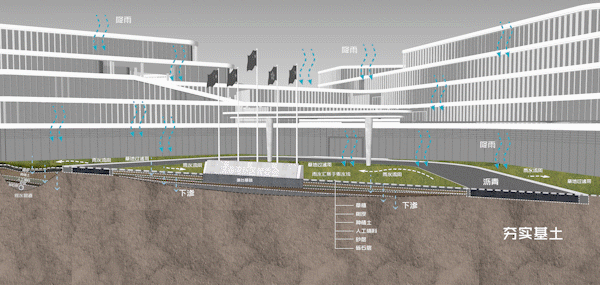

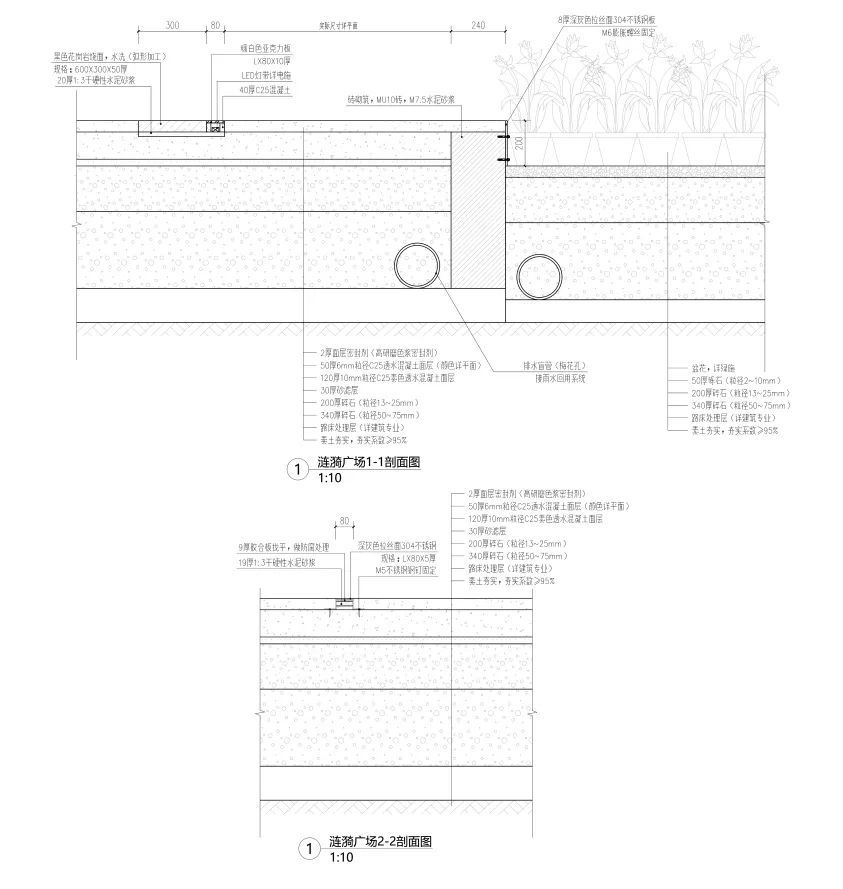

△ 涟漪广场剖面图

涟漪广场是本项目的核心景观节点，更是项目中海绵城市的中枢系统，广场整体以透水细石混凝土铺设，下设疏水、导水设施及储蓄罐，与周边精细搭配、具有高度景观性的下凹绿地构建滞、净关系，同时也为绿地浇灌提供水源，旨在打造高品质海绵景观形态示范。

渗

绿色屋顶

△ 绿色屋顶俯视图

本案中为了丰富园区环境，我们决定在屋顶，打造以小乔木、大灌木、自然地被和观赏草组成的花园景观，但花园式绿色屋顶种植乔木时，覆土深度需超过600mm，而湾区1号屋顶最高覆土限值为600mm，局部限值300mm。

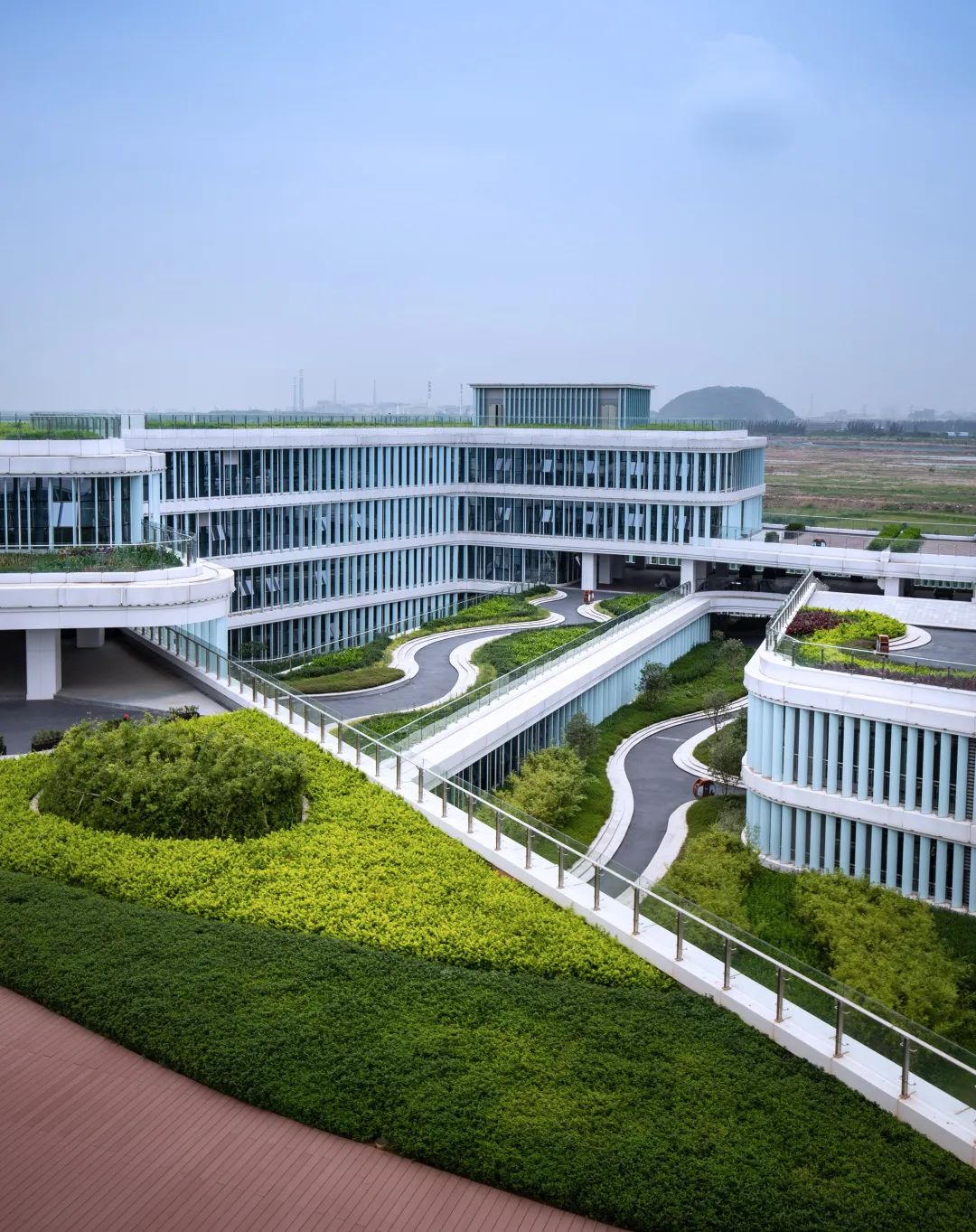

△ 顶层屋顶

面对荷载挑战，我们因地造景，以丰富的栽植形式，打破覆土的限制，

采用种植池减少荷载要求，全面保证植物的丰富度和成活率。我们还在顶层屋顶的中间特设草坪，两侧配置种植盆，中间草坪作为通道，以便园丁在屋顶上养护、浇灌和修剪绿植。

△ 屋顶花园

花园式绿色屋顶，增强湾区1号景观的趣味性，但是屋顶绿植的排水集水却是一个难题。屋顶台阶是以整体弧线方式切割花岗岩，不仅保证曲线感及整体性，还能将雨水排放划分成两个区域。

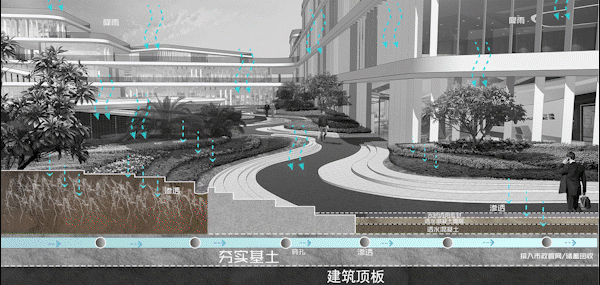

△ 丝绸绿道剖面图

① 台阶之上是绿植区。绿植通过将雨水滞留下渗，不仅能补充植物自身用水，还能削减径流的峰值，更能通过吸附、降解、离子交换和挥发等过程减少水污染。

②

台阶之下是透水曲道。透水曲道的铺装材料是透水混凝土，其能加大雨水渗透量，减少地表径流。

两个区域所渗透的雨水，通过排水管道汇于集水箱，再经净化或接入市政管网，或储蓄于园区储蓄池。

滞

雨水花园

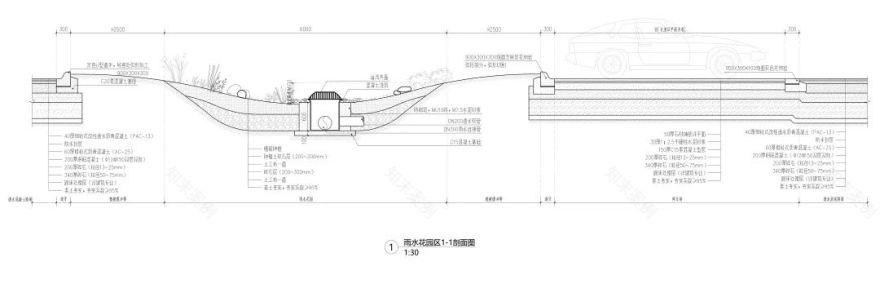

△ 雨水花园剖面图

带不走雨水，就留下它。本案中通过微地形调节，设置浅凹式绿地，形成雨水花园。

园区次入口区域，地块筑建微型坡地，控制雨水流向，地下安装雨水收集模块，进行雨水蓄积，然后沿地块底部通道输送到达其他位置，用以灌溉、景观用水及室温冷却用水，实现雨水的循环与利用。

净

透水铺装与绿植

△

透水砂石铺装

整个园区的景观设计中，隐藏着很多充满惊喜的细节。比如，富有动态感的砂石铺装，即可消解梁柱空间原有的生硬感觉，让空间更富有灵性与活力，还能让水乖乖的渗透到地下，再经由土壤的渗透，与植被、绿地系统、水体共同作用，净化水质。

△

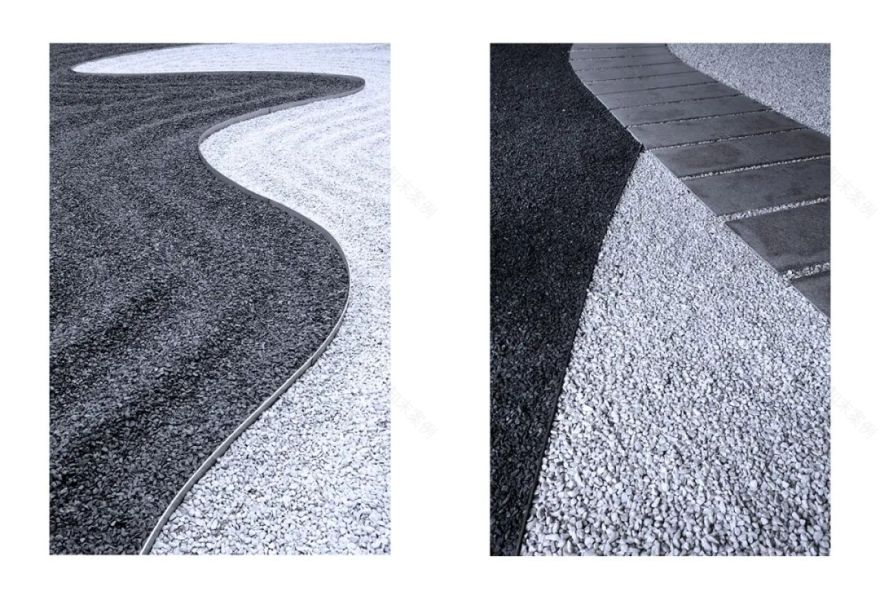

透水砂石铺装局部

蓄

集水箱

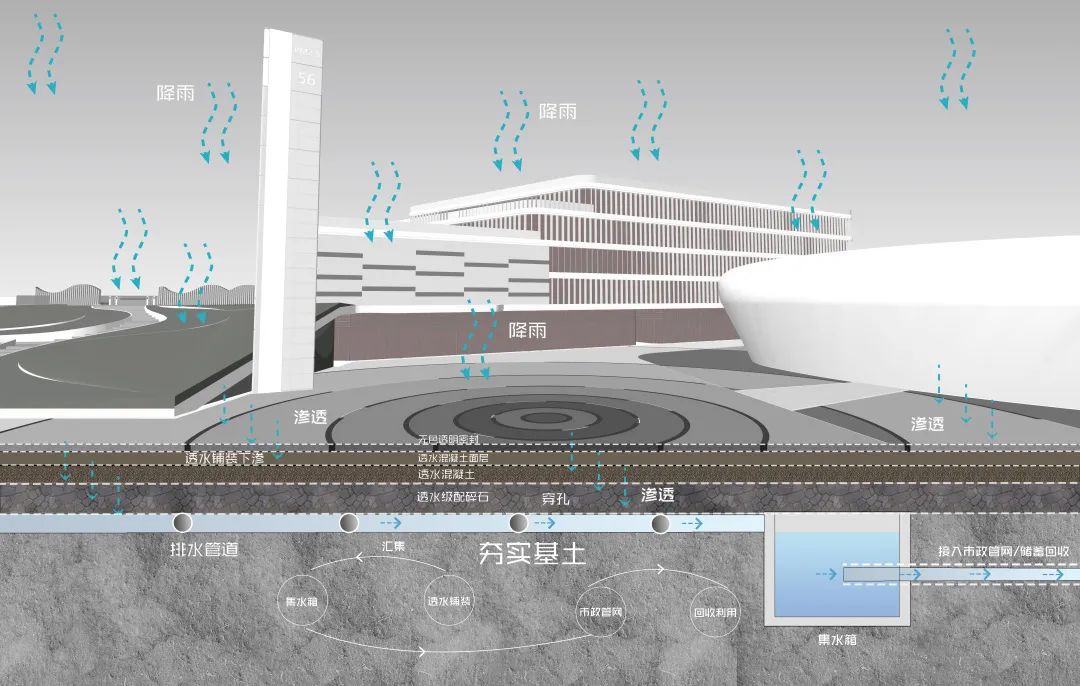

△ 集水箱原理示意图

本项目的海绵城市除可以“吸水”外，我们还强调：在需要时，海绵城市还可以“放水”出来使用。集水箱能把降雨蓄起来，蓄也是为了用，也是为了调蓄和错峰，避免短时间内大量雨水汇于一地，形成内涝。

用

市政输送与园区自用

△ 净化后成为生活用水

集水箱接入市政管网，储存的雨水，再经城市净水系统，可以作为东莞市居民日常用水。生态蓄水箱所收集的雨水，经沉淀净化后，直接用于湾区1号。如：洗车、浇灌和冲厕等，节约园区日常运营的水资源。

排

地下管网与排水系统

△ 局部排水剖面图

当雨水渗透也渗透不了，用也用不了那么多时，我们通过人工和自然的结合、生态和工程的结合、地上和地下的结合，编织雨水管理系统，将过量雨水直接排放。

海绵城市，让湾区1号面对自然时，游刃有余，成了“会呼吸”的景观空间。

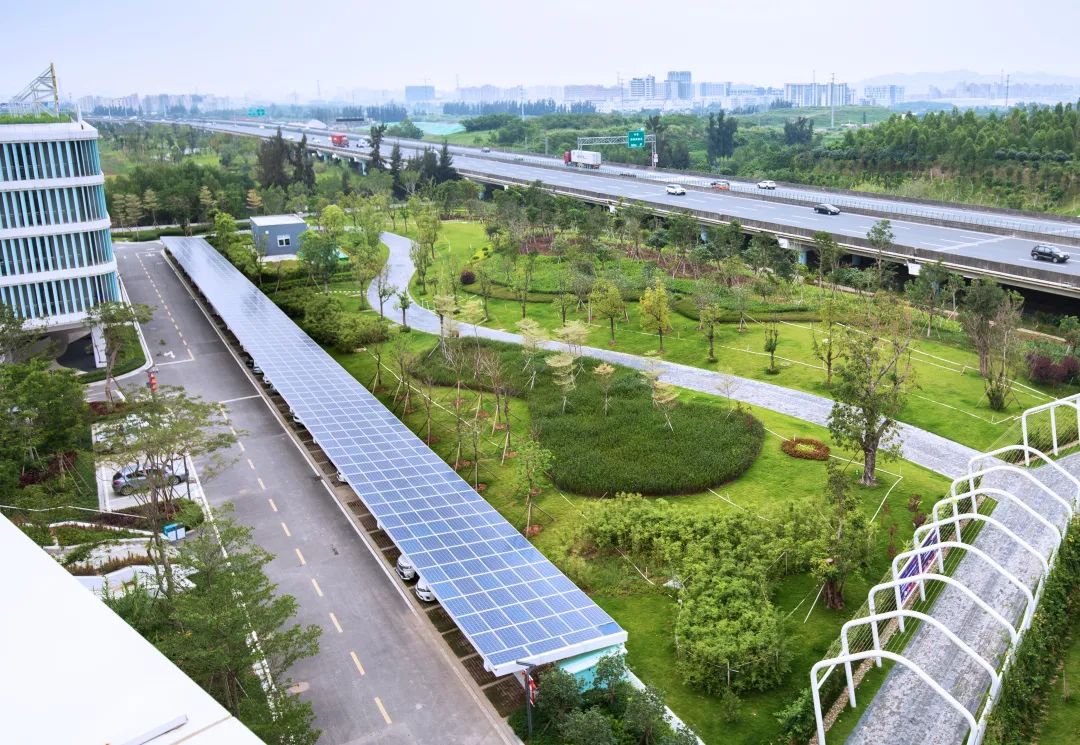

生态种植

△ 植被覆盖示意图

全园植物配置意在模仿自然界的功能与景观。坚持生态功能优先，因地制宜，适地适树，构建群落式多层次植物景观；植被品种优选须根发达，耐盐碱和抗风的树种；以低维护，易生长的植物为主，保证植被生长的成活率，实现景观绿化可持续发展。如：紫薇、人面子、凤凰木、黄金香柳等。

湾区1号需要观者沉浸式去体验，每一走过之处都有可观之景，细细观赏，才能明白个中趣味。

△

项目信息

项目名称：滨海湾新区·湾区1号

项目地址：广东省东莞市滨海湾新区S3广深沿江高速旁边

项目规模：158000 m²

设计/竣工：2019.08/2019.12

开发单位：东莞市滨海湾新区管委会/东莞市滨海湾新区控股有限公司

景观设计：深圳市东大景观设计有限公司

建筑设计：深圳市东大国际工程设计有限公司

施工单位：中国建筑第四工程局有限公司
