巴西 Clube Alto dos Pinheiros 运动馆 · 经济,可持续的设计杰作

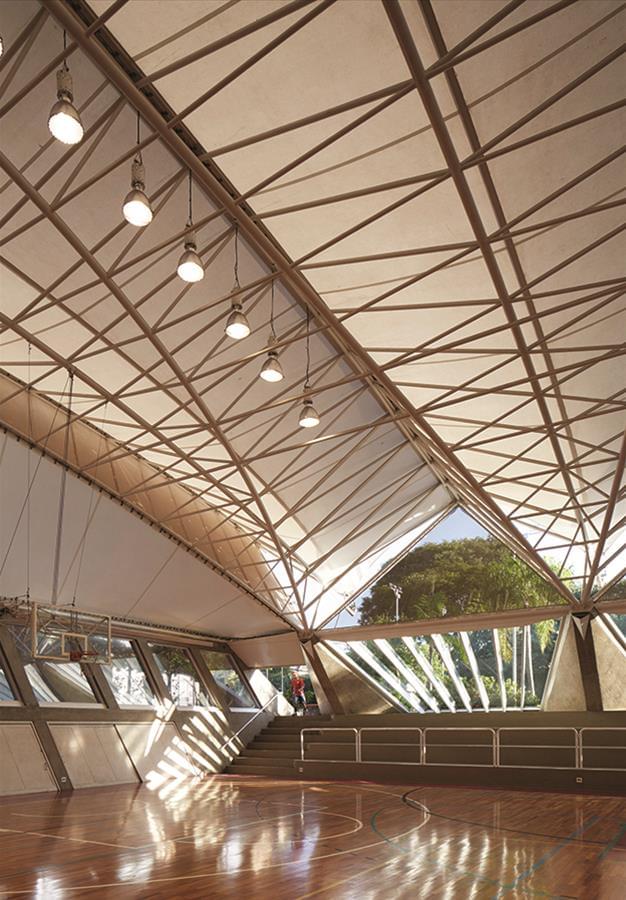

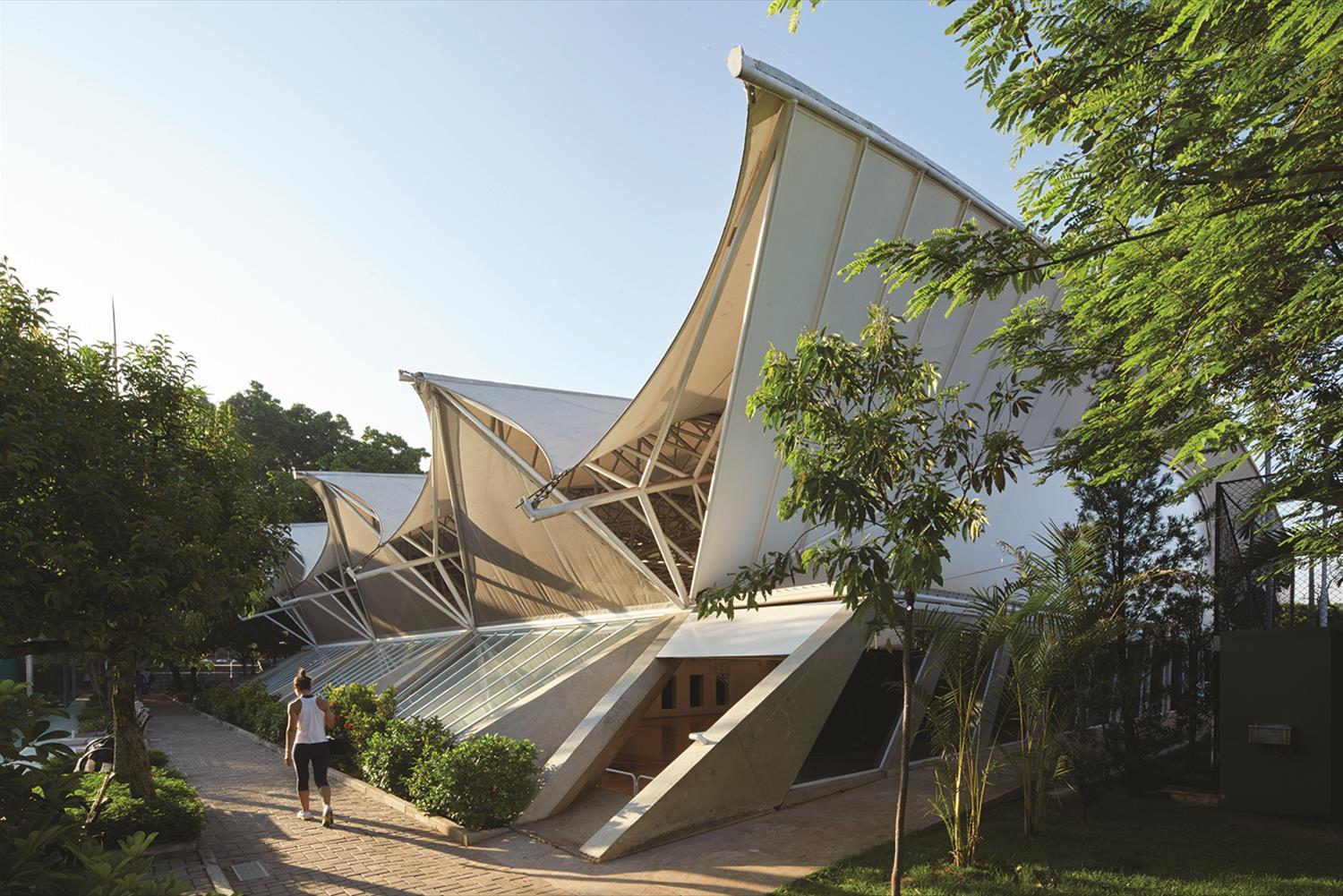

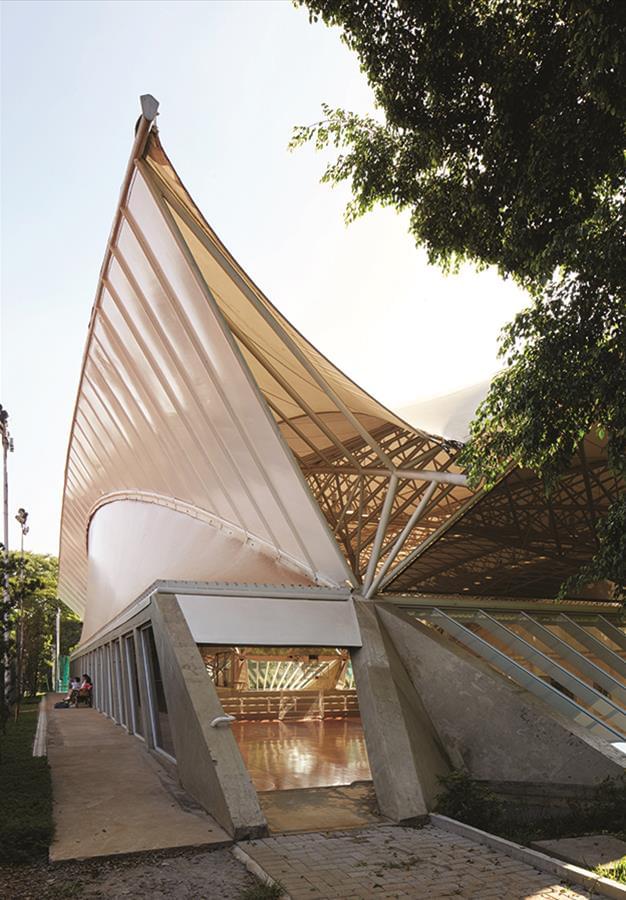

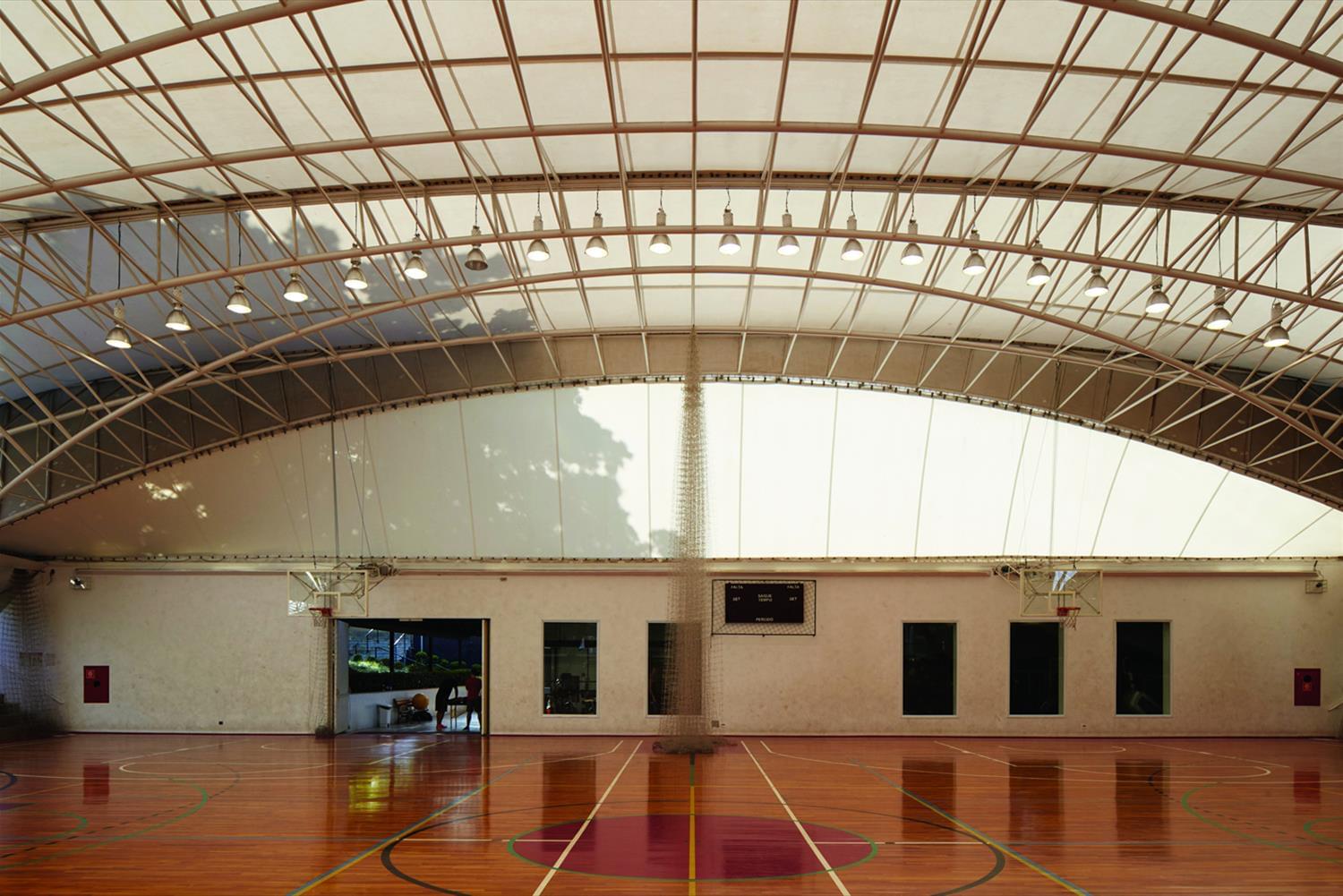

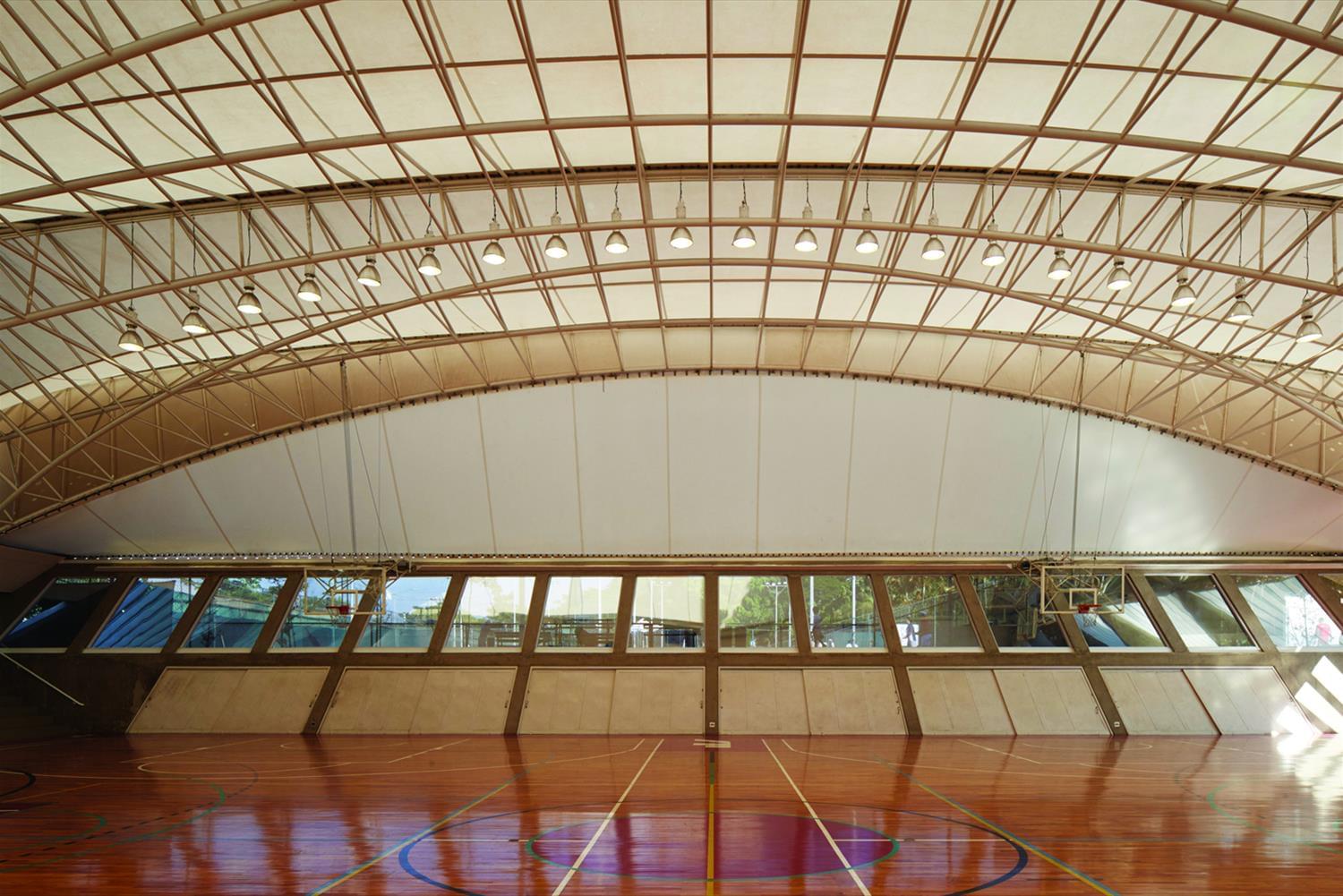

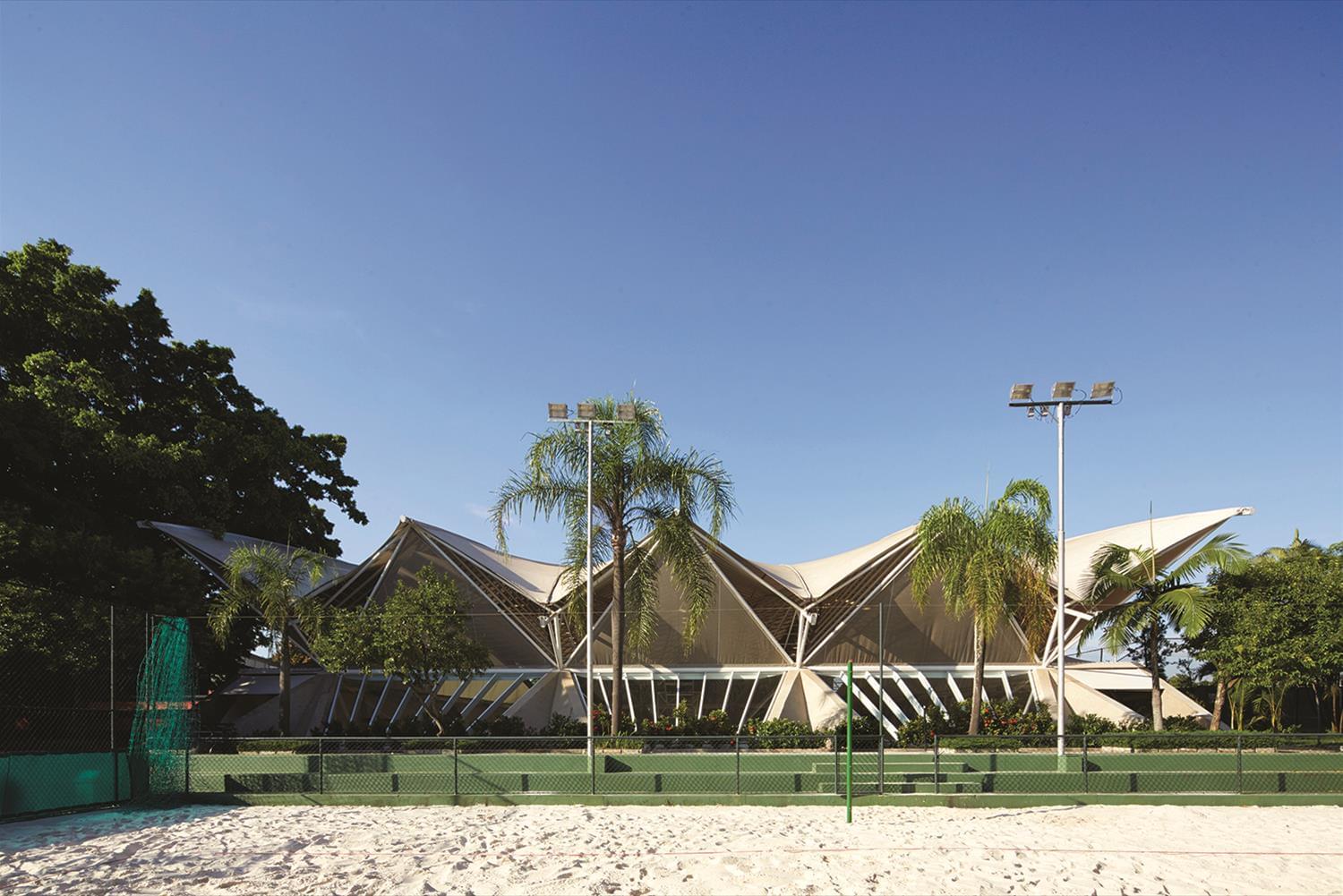

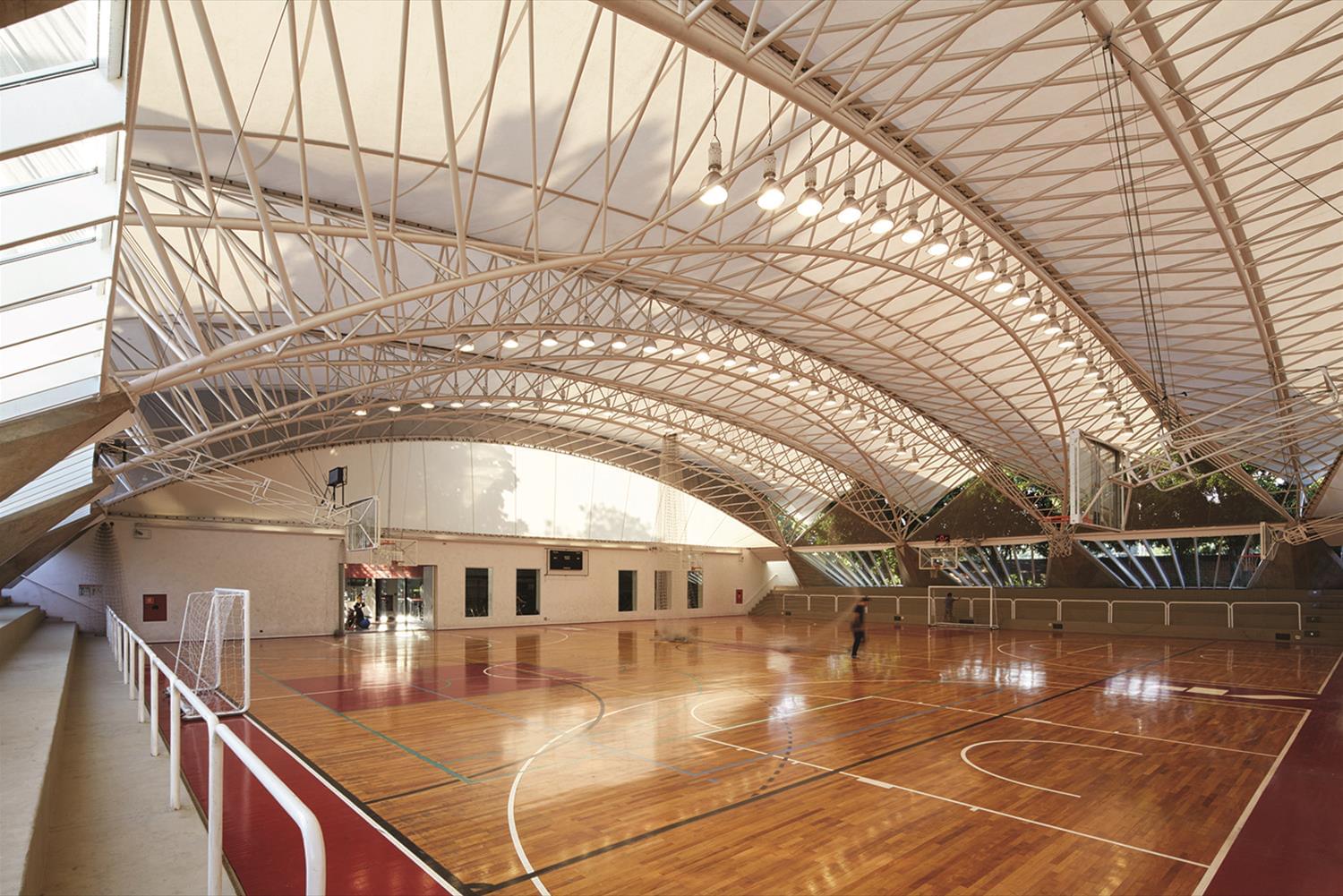

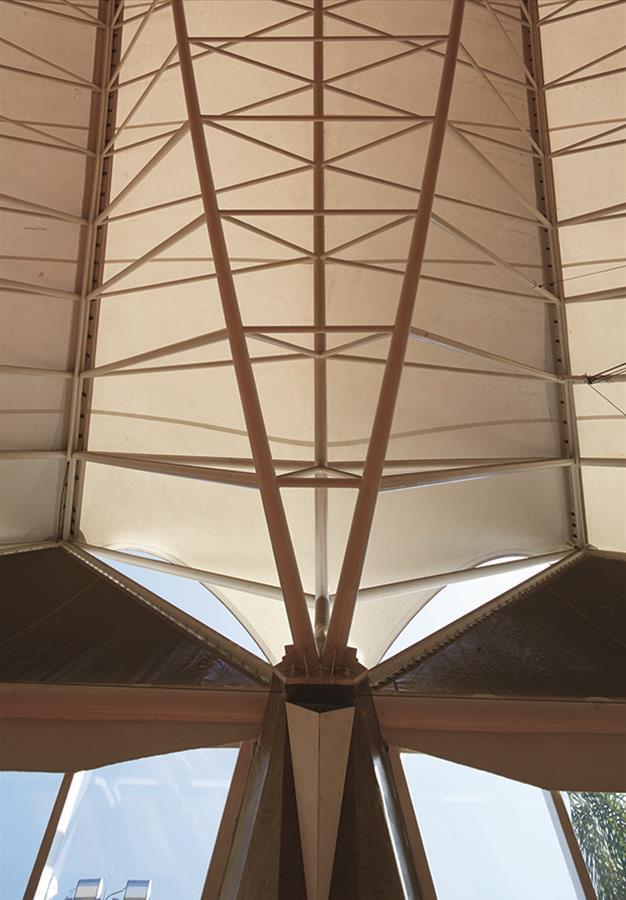

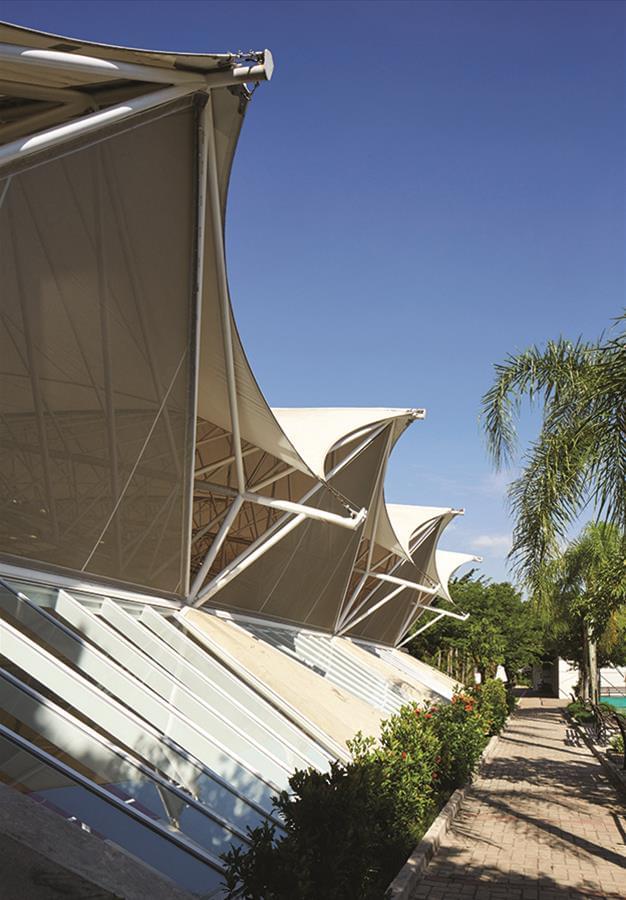

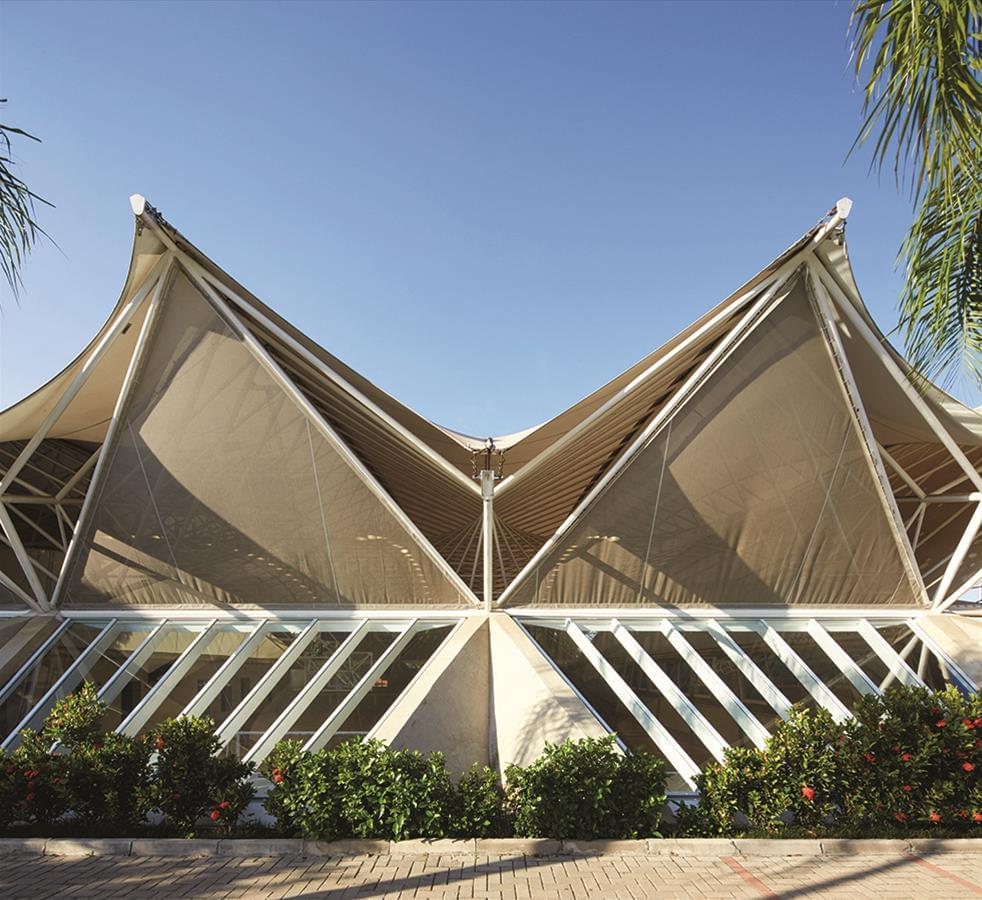

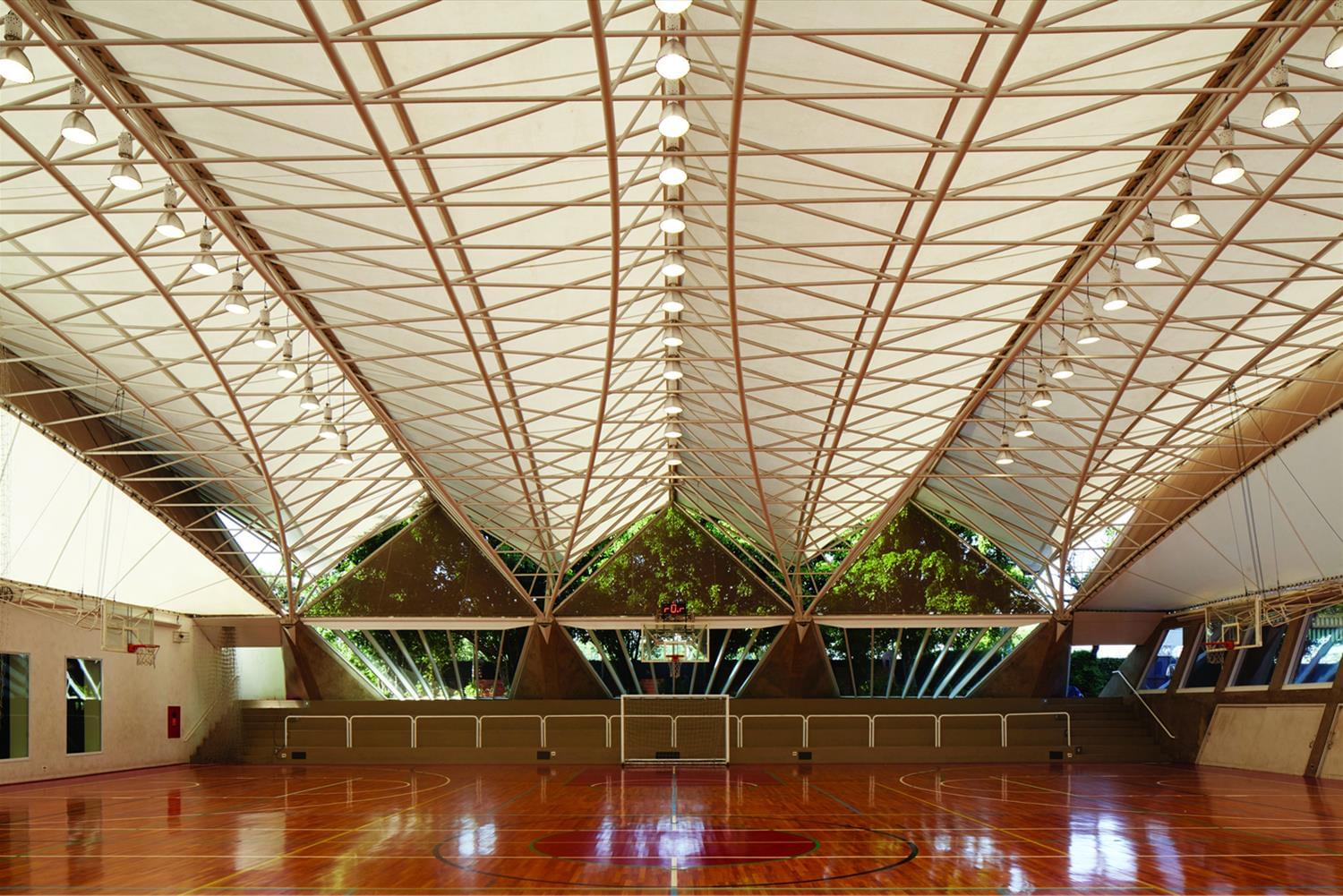

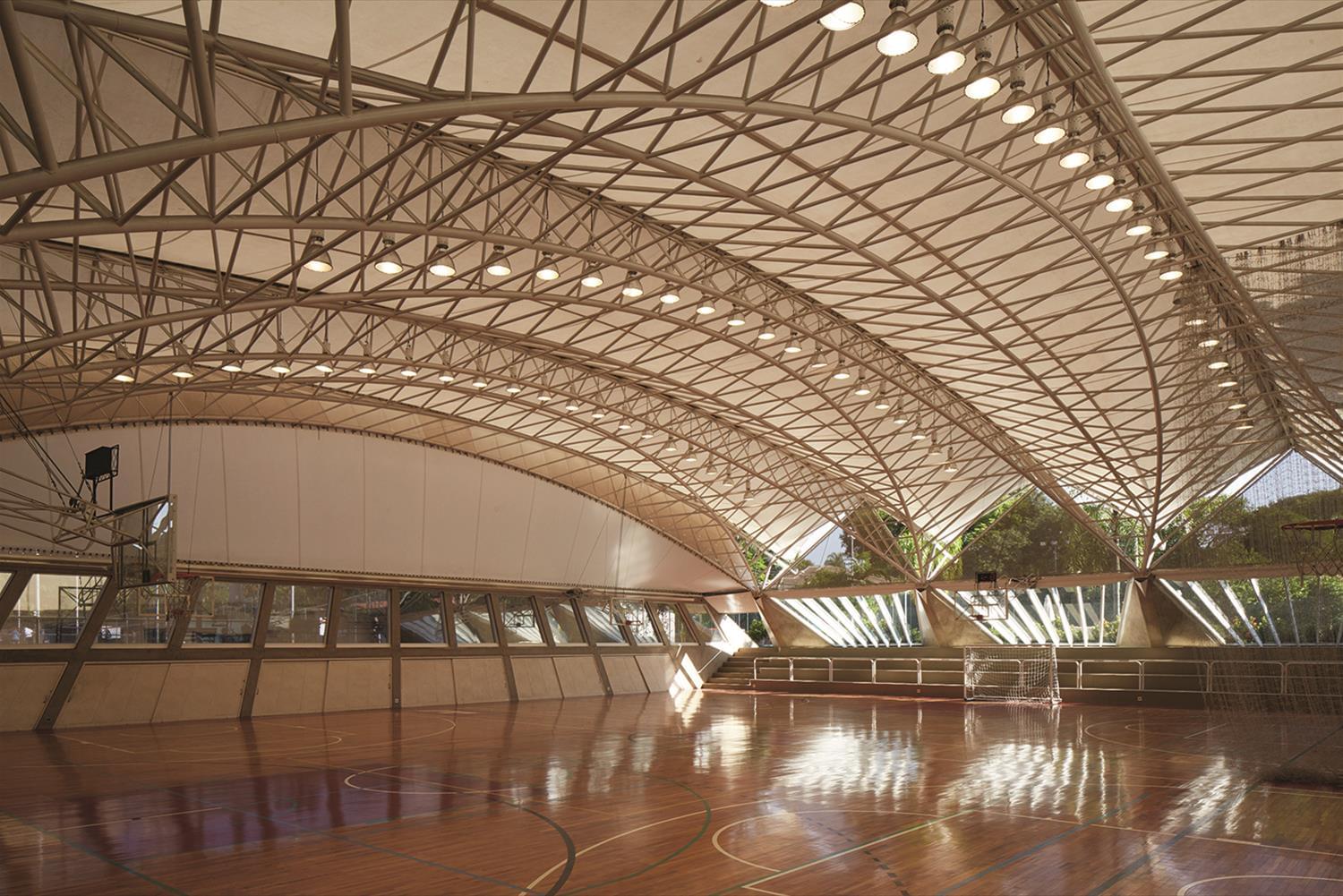

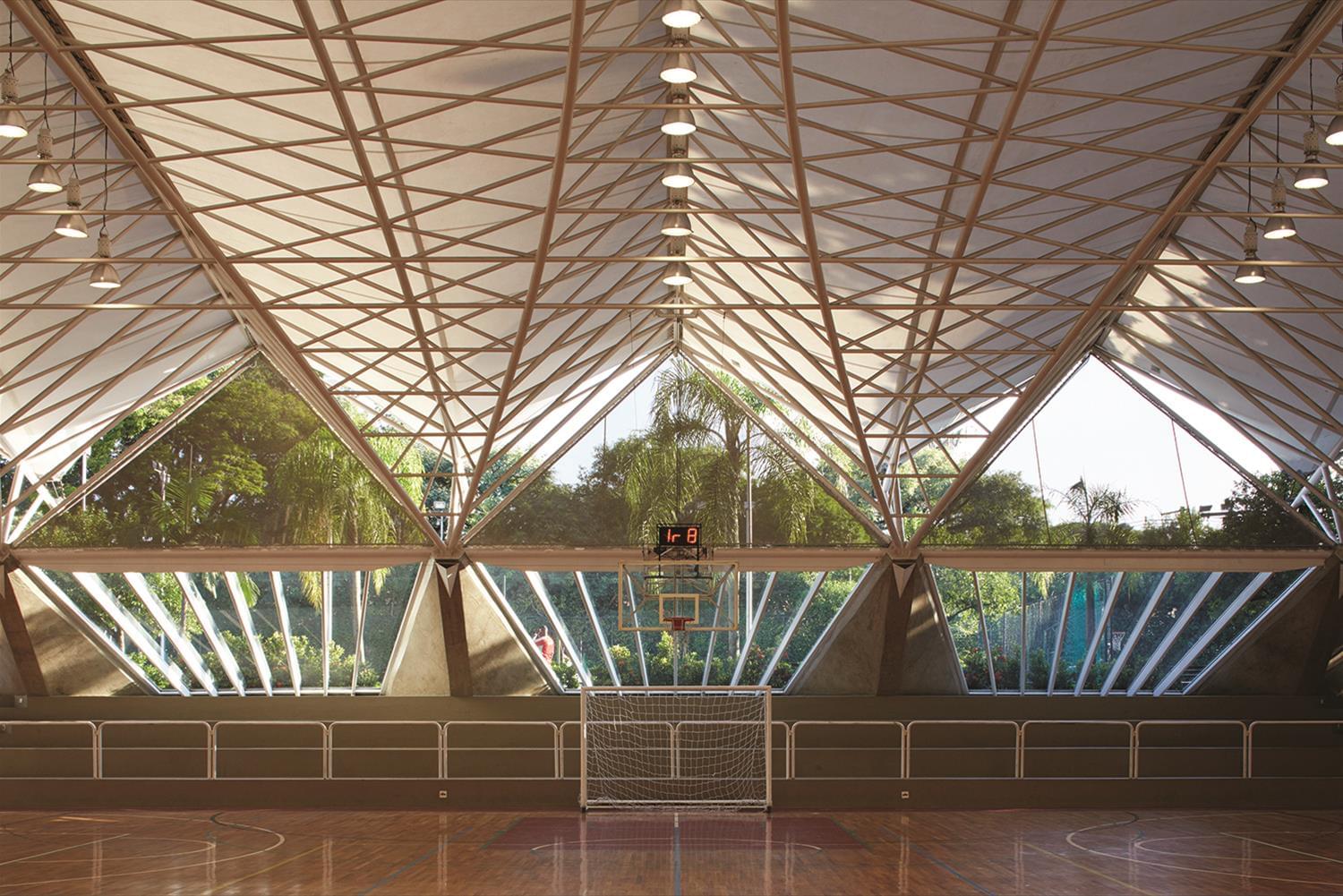

EscritórioGálvez & Márton Arquitetura3 projeto(s)Local:SP,BrasilInício do projeto:2011Conclusão da obra:2012Área do terreno:21877m²Área construída:1280m²Tipo de obra:GinásiosTipologia:EsporteMateriais predominantes:Aço/ConcretoDiferenciais técnicos:Construção econômica/Design/SustentabilidadeAmbientes e Aplicações:Coberturas curvasSlideshowDesenhos e plantas O grande diferencial do projeto Ginásio - Clube Alto dos Pinheiros é a cobertura, revestida por uma membrana translúcida e ornamentada pela estrutura metálica| Foto/imagem: Cristóbal PalmaPara conceber uma estrutura que fosse viável, construtiva e financeiramente, foram realizados diversos cálculos estruturais| Foto/imagem: Cristóbal PalmaA primeira estimativa calculou uma margem de 150 toneladas de aço para cobrir a área de 1200 m², o que inviabilizava a obra em termos de custos. A solução foi mudar a forma da estrutura, conformando arcos| Foto/imagem: Cristóbal PalmaOriginalmente, o terreno englobava duas quadras de concreto abertas. Com o desejo dos clientes de construir um ginásio, elas foram demolidas e o lote sofreu um rebaixamento para estabelecer a altura necessária à prática de vôlei e basquete, por exemplo| Foto/imagem: Cristóbal PalmaDe acordo com os arquitetos, o novo ginásio é um gesto de continuidade ao projeto original da sede principal do Clube Pinheiros, concebido por Fabio Penteado e Teru Temaki| Foto/imagem: Cristóbal PalmaCom a utilização de um software, a estrutura de aço foi redesenha por diversas vezes até chegar a uma forma ideal. A tecnologia indicava onde o tecido da cobertura deveria ser fortalecido ou enrijecido| Foto/imagem: Cristóbal Palma| Foto/imagem: Cristóbal PalmaO projeto se materializa por meio de uma estrutura mista. Os pilares de concreto apoiam a estrutura metálica tubular em arco, que por sua vez é coberta pela membrana branca tensionada| Foto/imagem: Cristóbal PalmaO projeto arquitetônico respeitou os limites do lençol freático, o recuo da Marginal Pinheiros e o gabarito de altura para as construções do bairro de Pinheiros| Foto/imagem: Cristóbal PalmaA leveza da cobertura se deve à estrutura de aço tubular soldada, pintada de branco, sobre a qual são fixadas as membranas translúcidas, semelhantes ao tecido de uma camisa| Foto/imagem: Cristóbal PalmaAs membranas microperfuradas e as aberturas triangulares propiciam ventilação cruzada e dispensam sistemas de climatização adicionais| Foto/imagem: Cristóbal PalmaVisto pelo lado de fora, o ginásio não parece um ambiente tão amplo, mas ao entrar, identifica-se uma quadra com dimensões oficiais| Foto/imagem: Cristóbal PalmaPela característica do tecido translúcido, a cobertura funciona naturalmente como um filtro, que durante o dia ilumina a quadra poliesportiva e à noite tem o apoio dos holofotes| Foto/imagem: Cristóbal PalmaO piso foi feito em camadas. A primeira é a bolsa pad que evita a umidade, depois o contrapiso de concreto, a estrutura de madeira e, por último, a superfície de tabla e o piso de madeira macho e fêmea| Foto/imagem: Cristóbal PalmaNos dias de chuva, a própria forma da cobertura converge as águas pluviais para as grelhas de captação, localizadas nas bases dos pilares de concreto. A água é armazenada nas cisternas e depois reutilizada para regar a quadro de tênis| Foto/imagem: Cristóbal PalmaO tecido da cobertura não é um elemento que reverbera o som, então, a absorção permite alta qualidade acústica| Foto/imagem: Cristóbal PalmaTodos os detalhes desenvolvidos estão relacionados à sua execução e viabilidade| Foto/imagem: Cristóbal Palma
