杭州太平金融大厦 | BIM 设计助力钱江新城地标建筑

‍

‍

01

项目概况

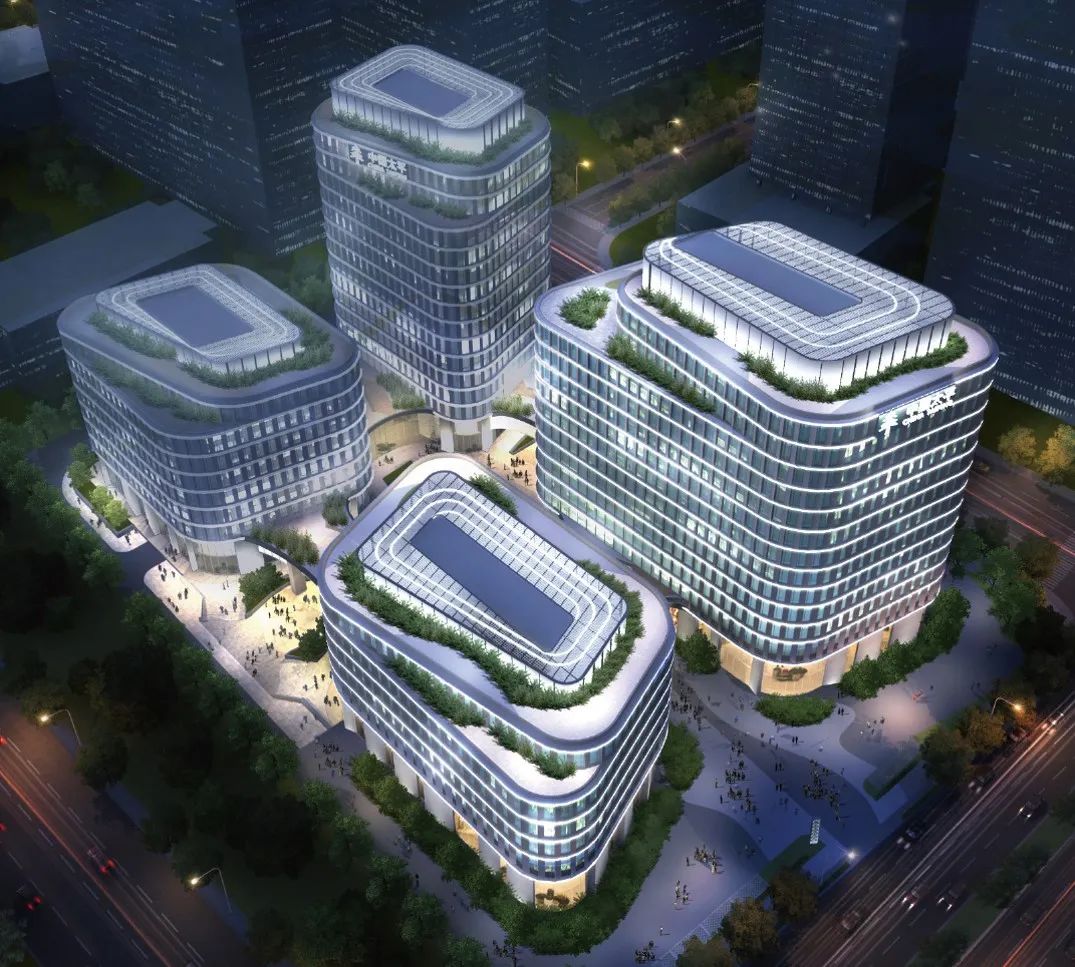

太平金融大厦位于杭州市钱江新城核心区，紧邻杭州市民中心，总建筑面积约15.6万平方米，投资达12亿元，建成后将作为太平金融集团的杭州总部大楼。项目规划为地上4栋高低错落的高层单体，主要功能为办公和商业配套用房。

02

设计理念施工图设计BIM应用

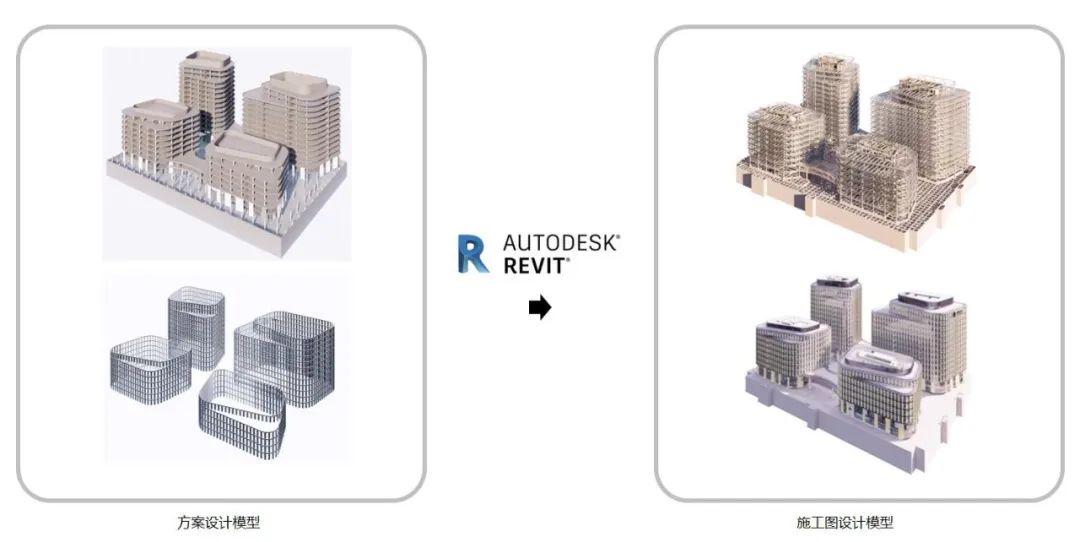

本项目方案设计为美国Smith Group设计事务所完成。在施工图设计阶段，采用了和外方设计公司相同的revit软件，在设计之初首先继承了之前的revit模型设计成果，提取其中有用的数据，节省了设计时间；施工图设计完成后，模型继续传递给项目施工单位。从流程上保证了整个项目从开始的设计概念到落地实施的完整性和延续性。

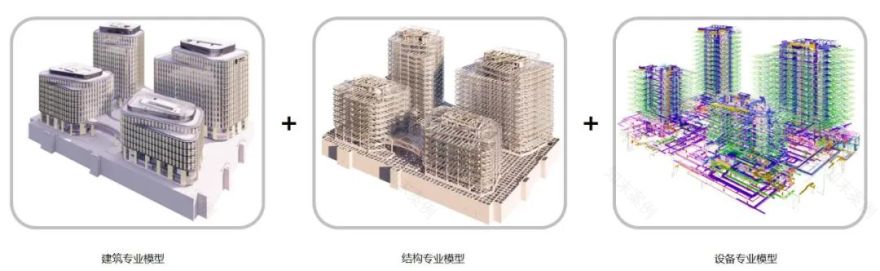

本项目BIM设计策划为两个阶段。建筑专业和结构专业前期通过正向设计的方法共同建立完整的土建模型，并且在模型上直接完成施工图的出图；设备专业为先出图后建模，之后与原土建模型链接成统一模型，交付业主。通过两个阶段的结合既提高了设计的水平也兼顾了效率。

03

建筑专业BIM正向设计

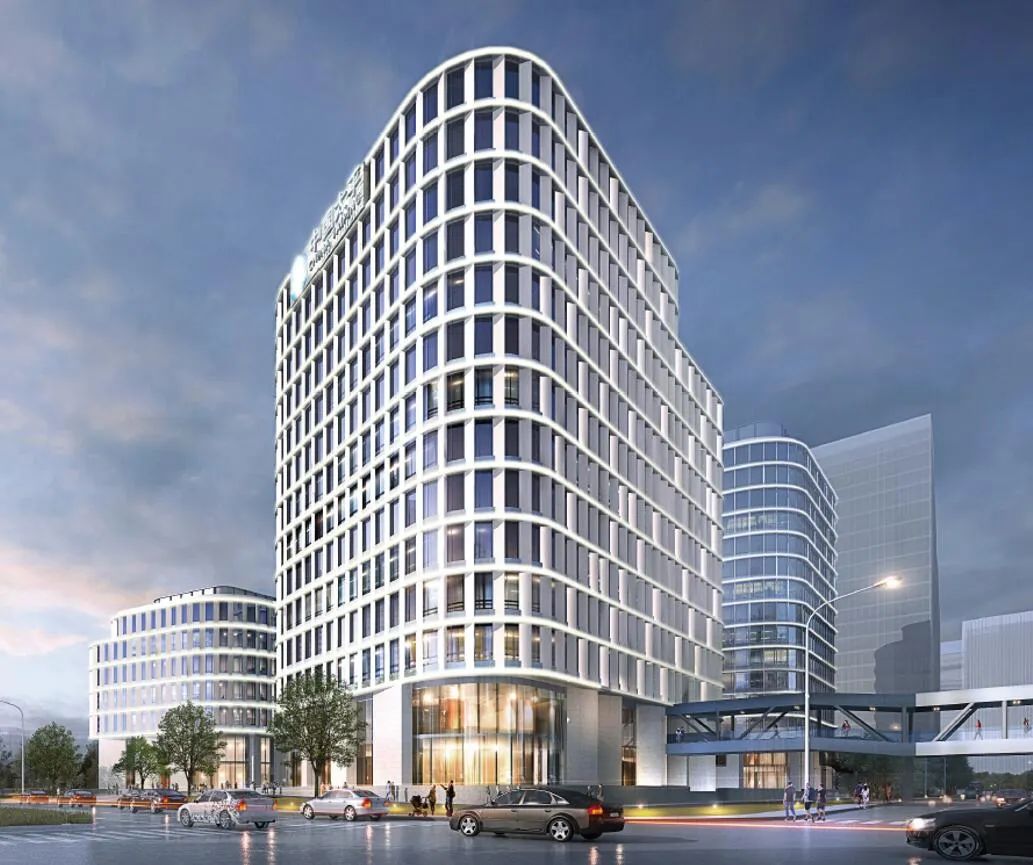

相对于传统的二维设计，BIM设计的优势首先体现在外立面的设计上。在施工图设计进行过程中，对外立面的所有细节均可进行了精准的控制，所见即所得。

△ 建筑外立面动画展示

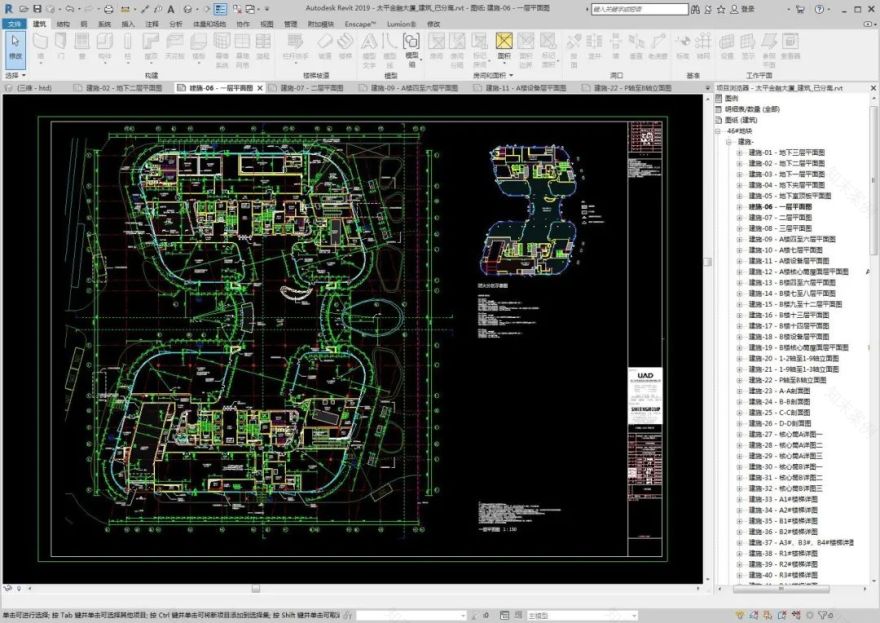

最终建筑专业全部施工图纸均由revit直接出图。

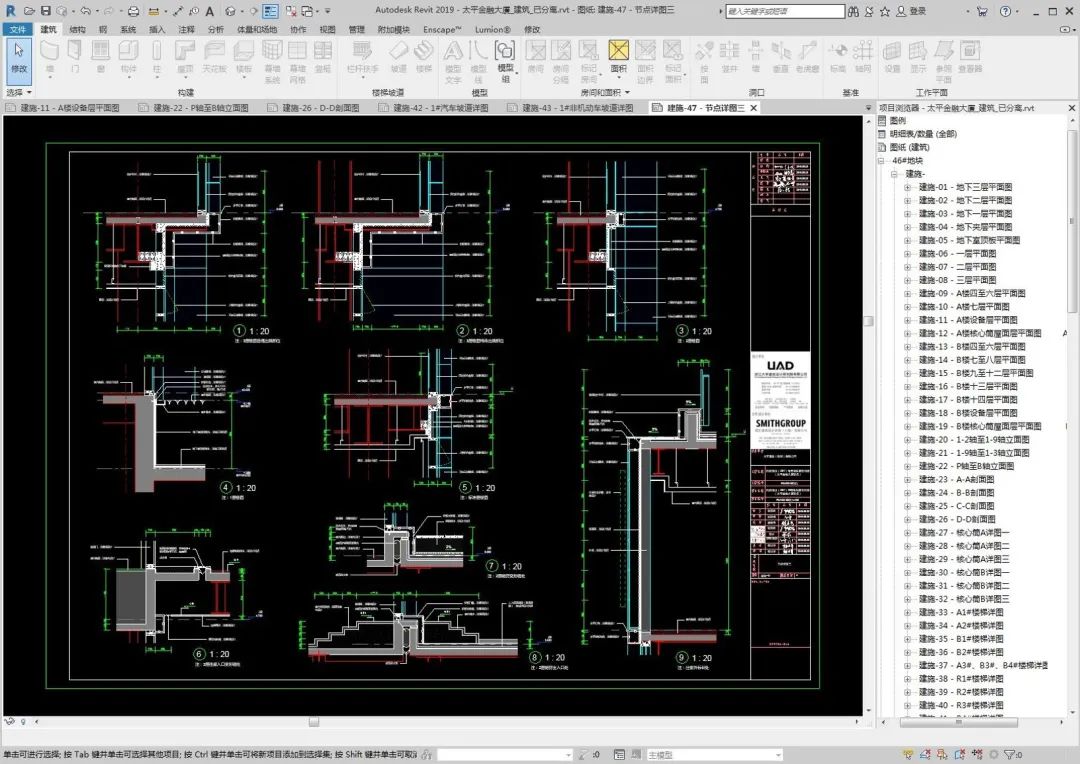

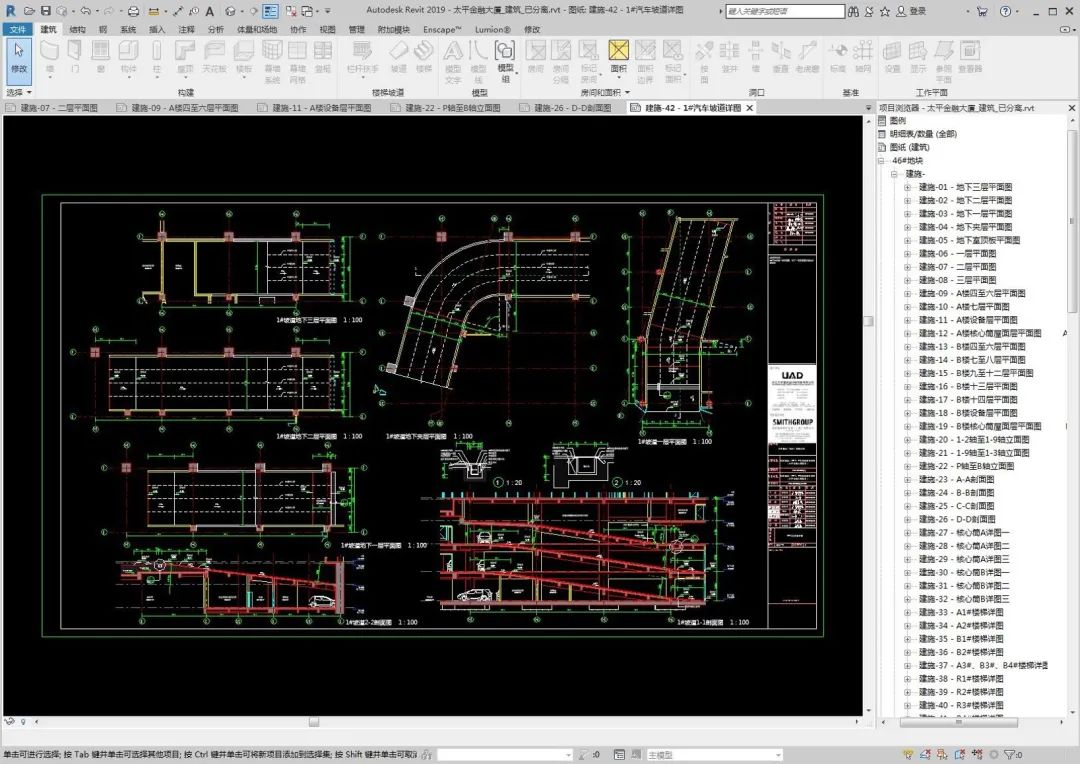

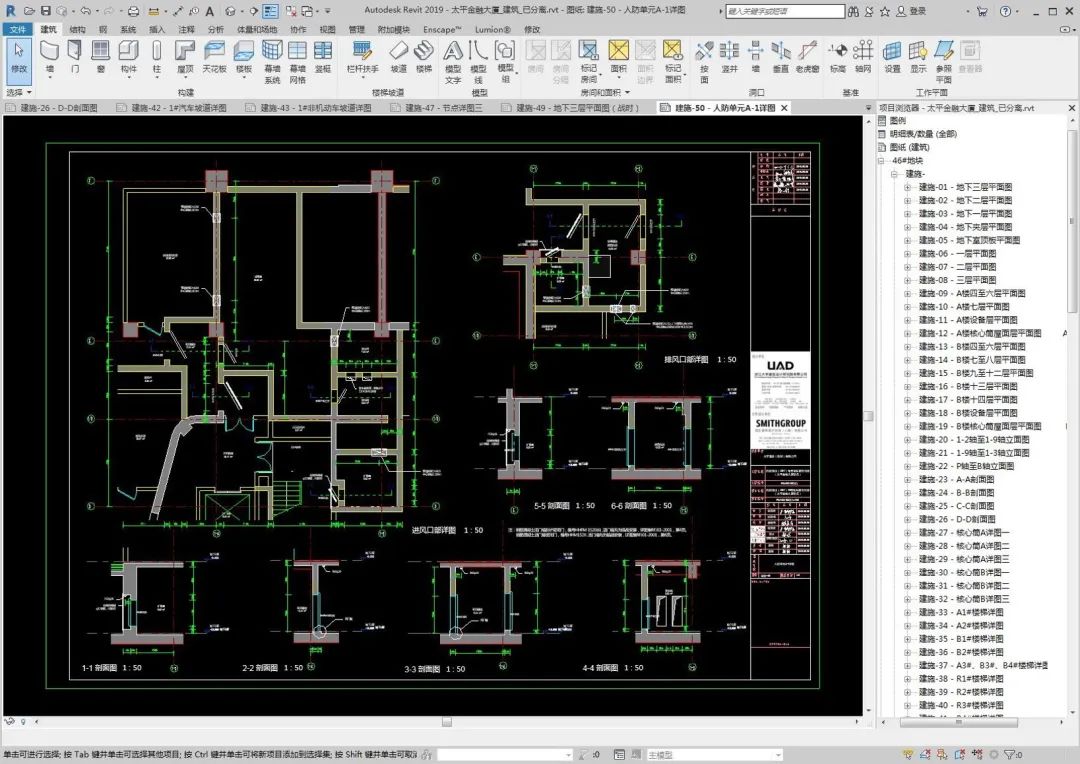

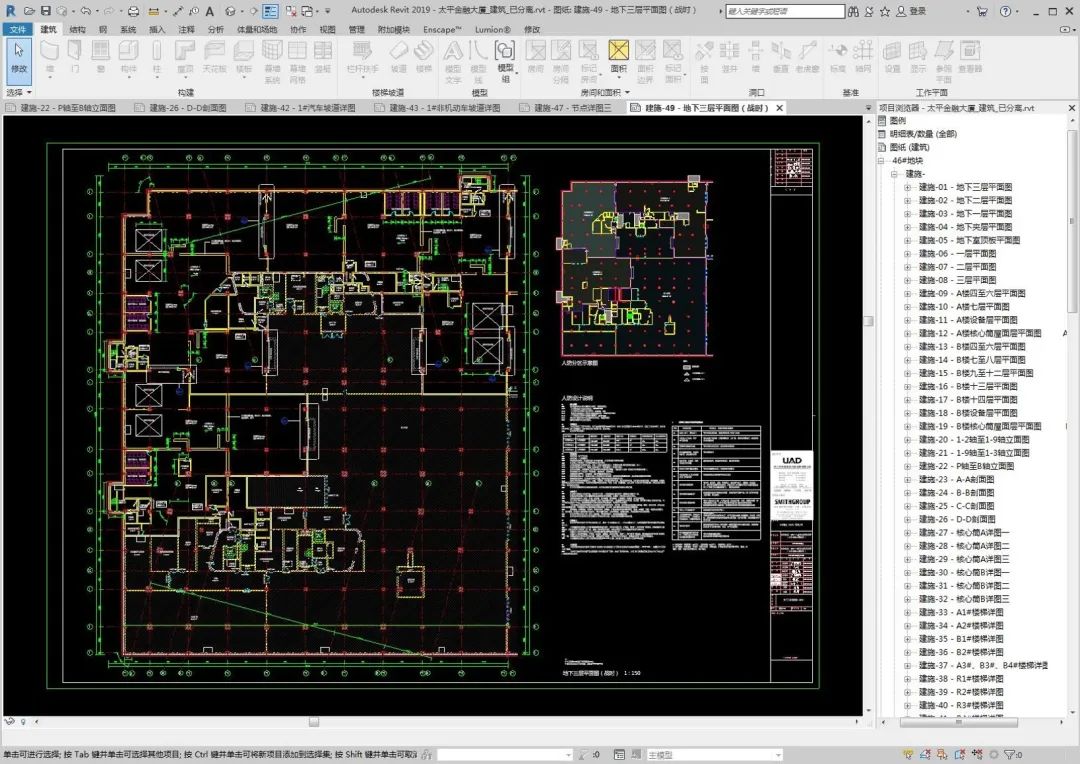

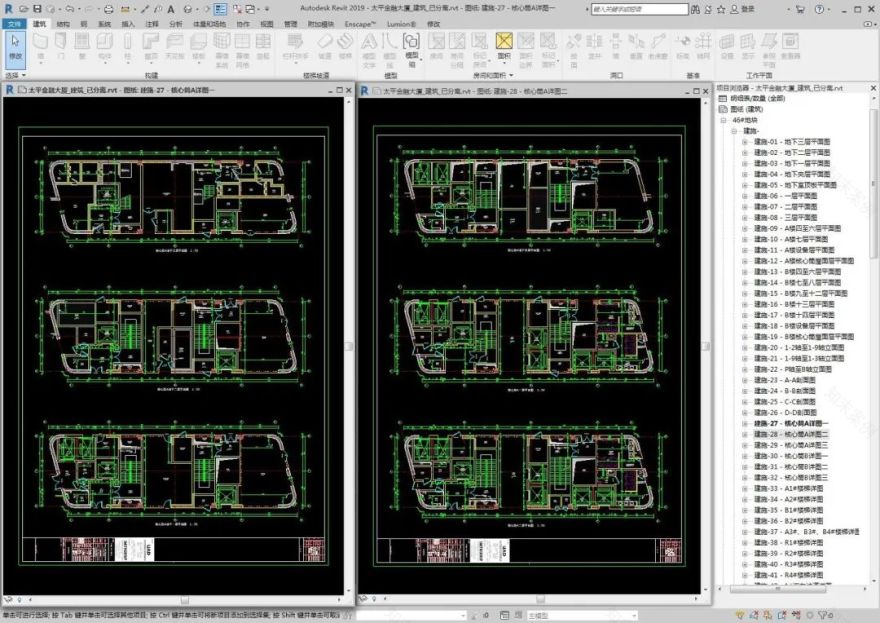

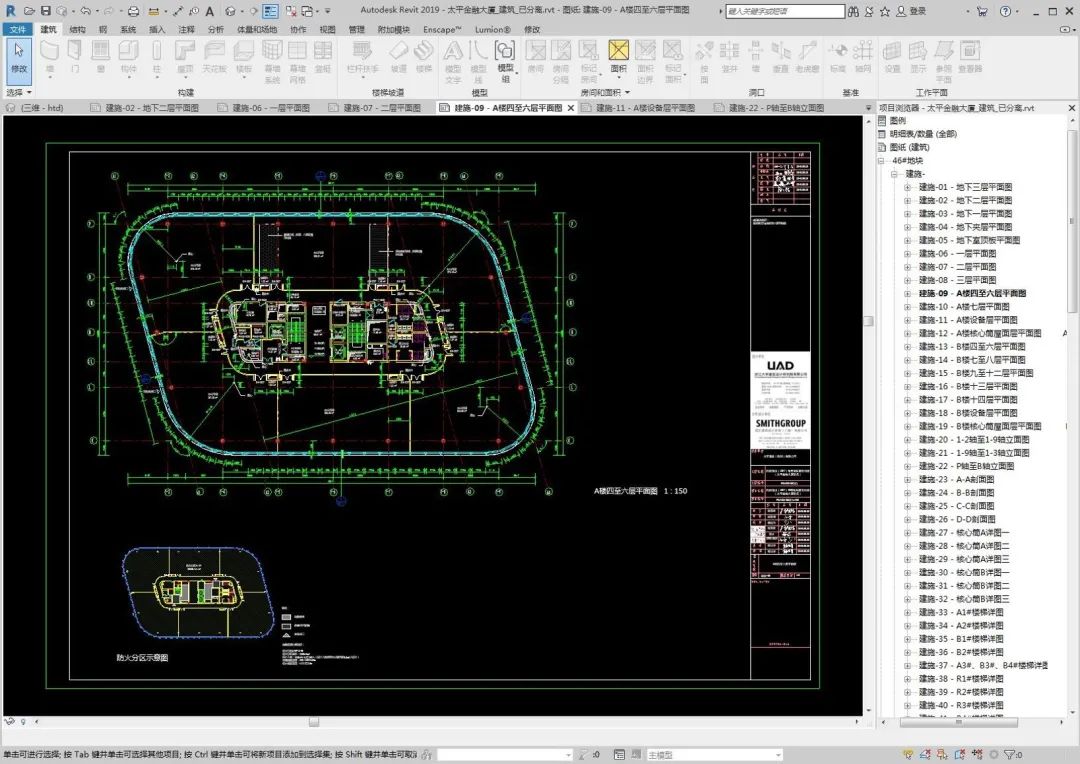

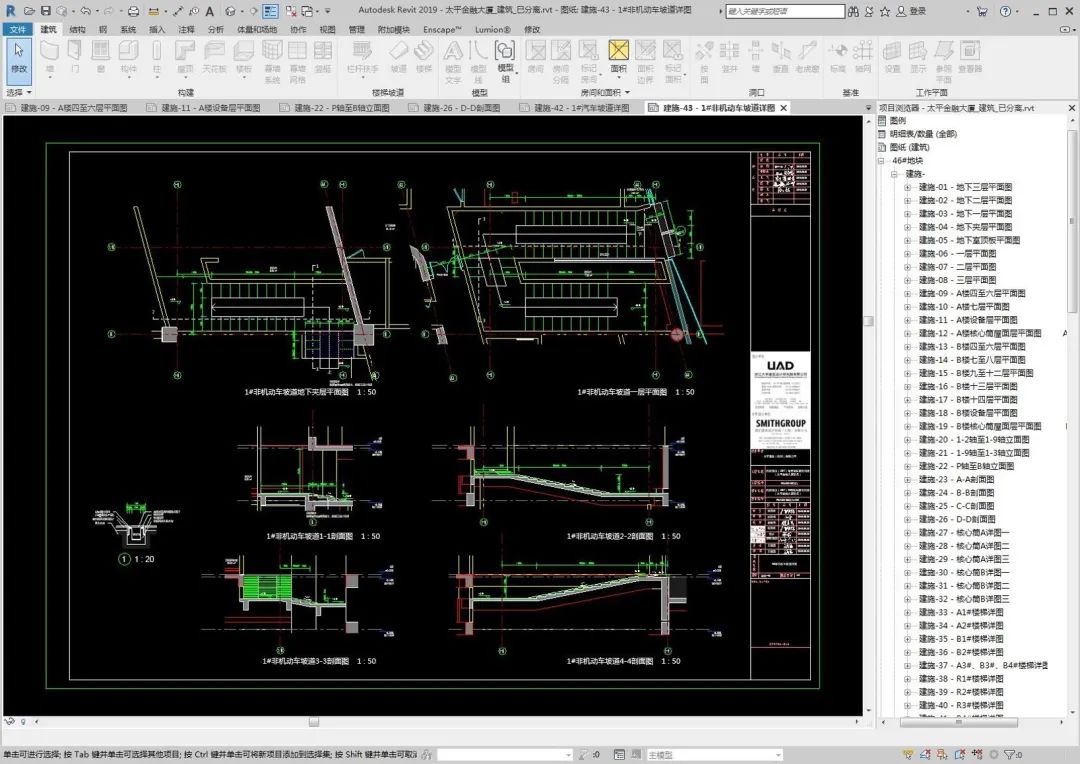

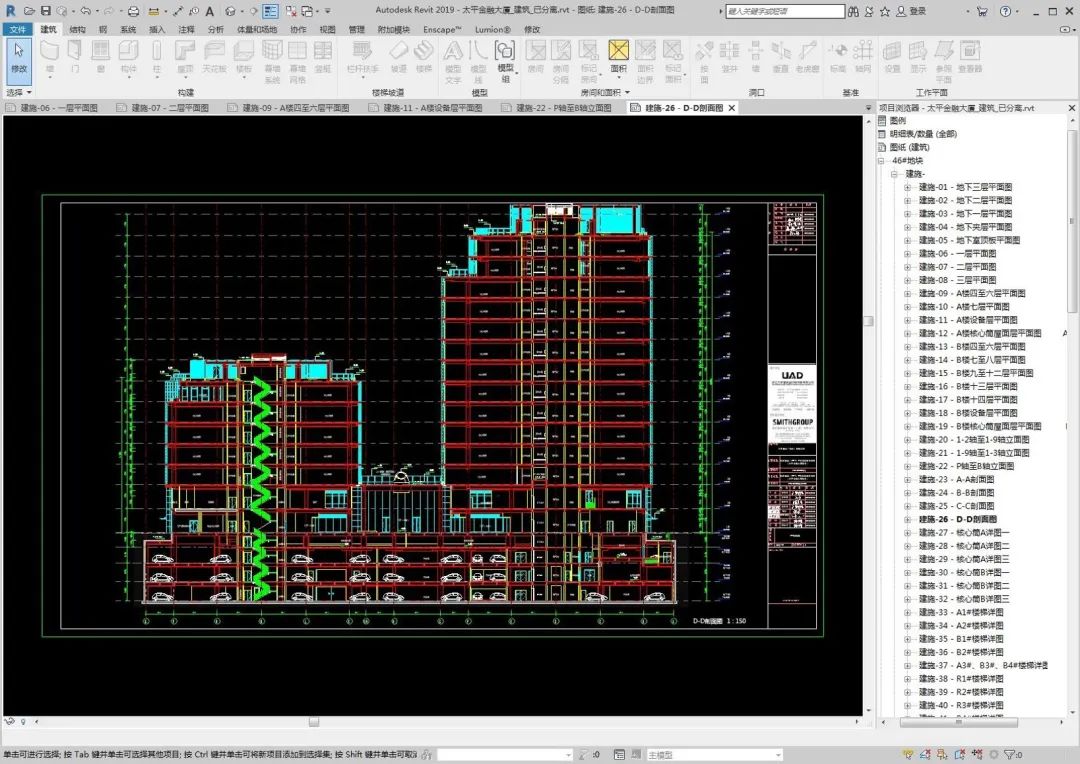

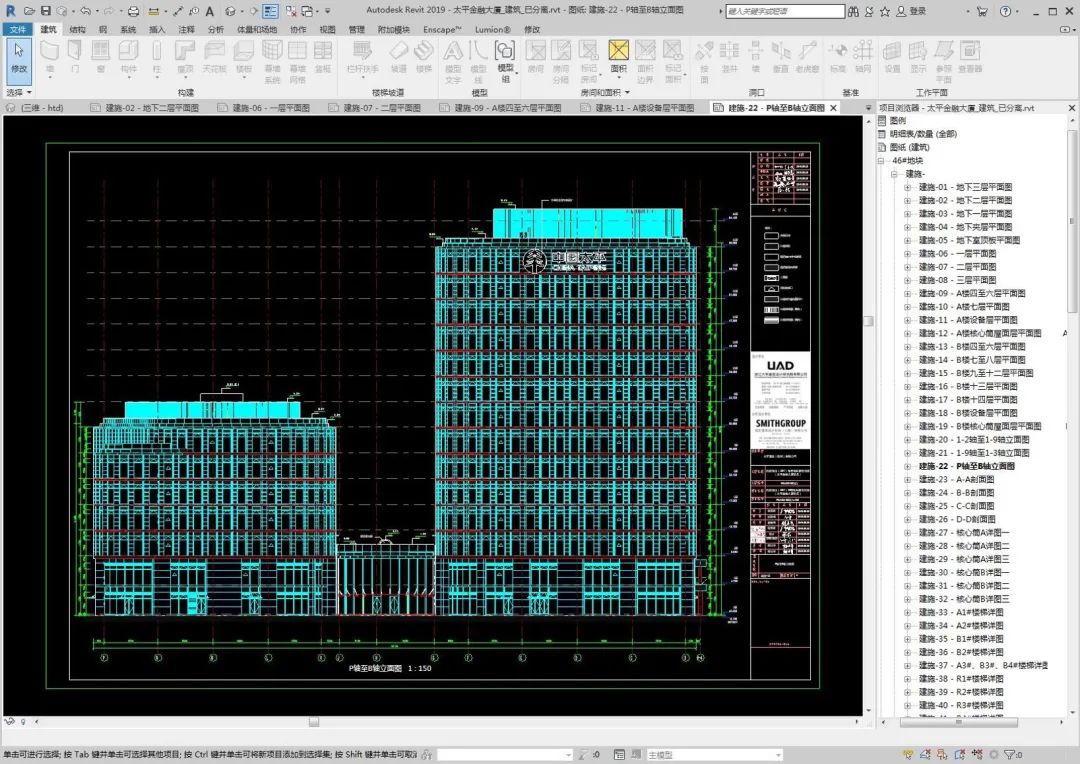

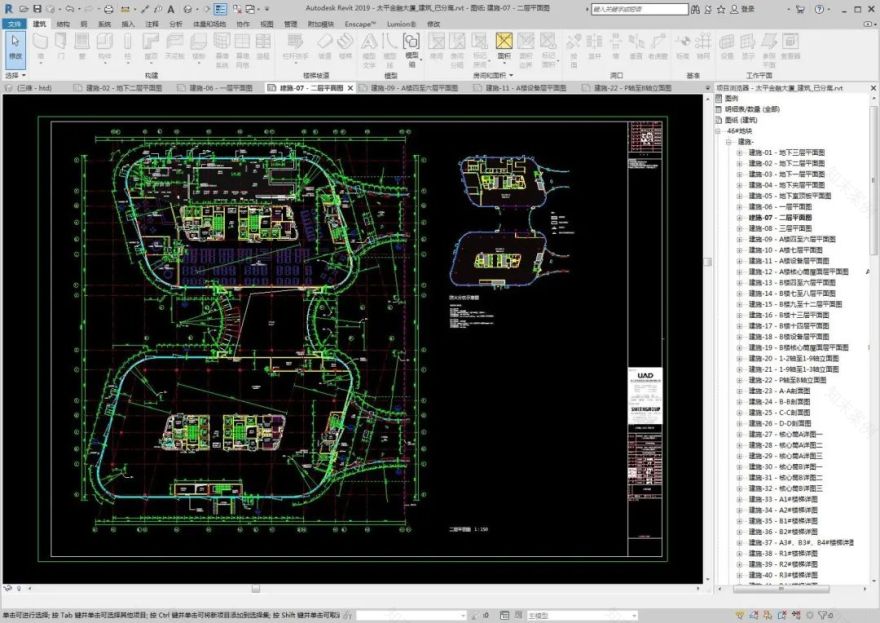

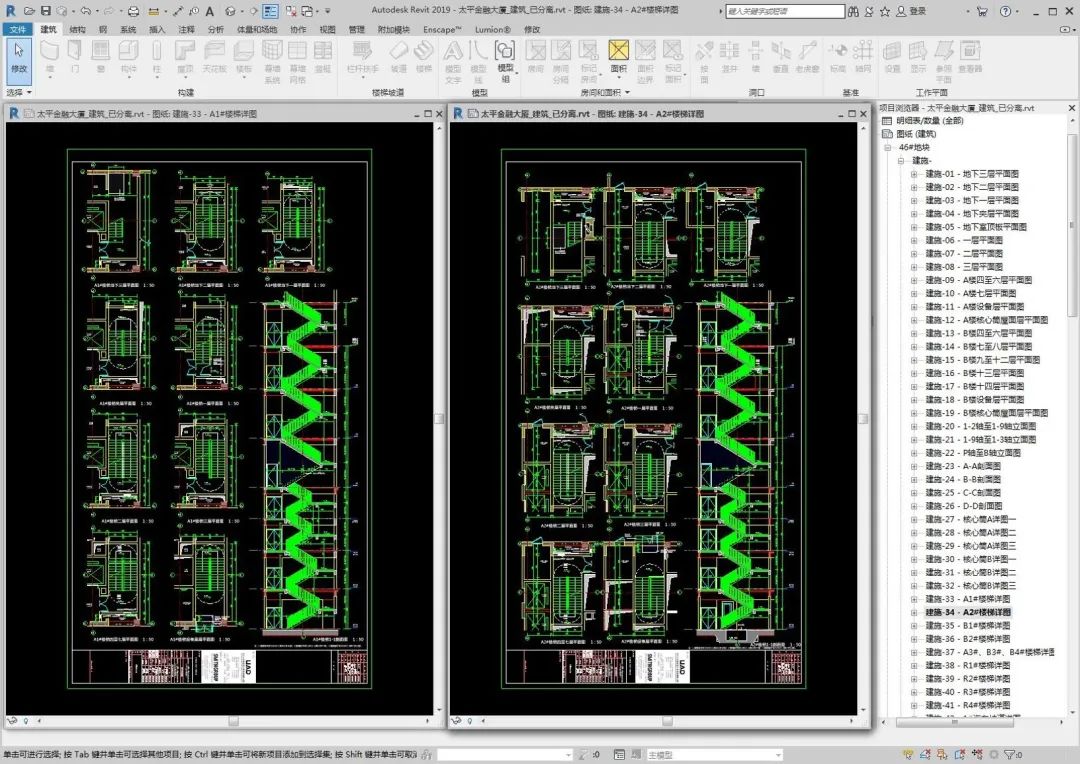

建筑专业施工图图纸

（←向左滑动查看）

04

结构专业BIM正向设计

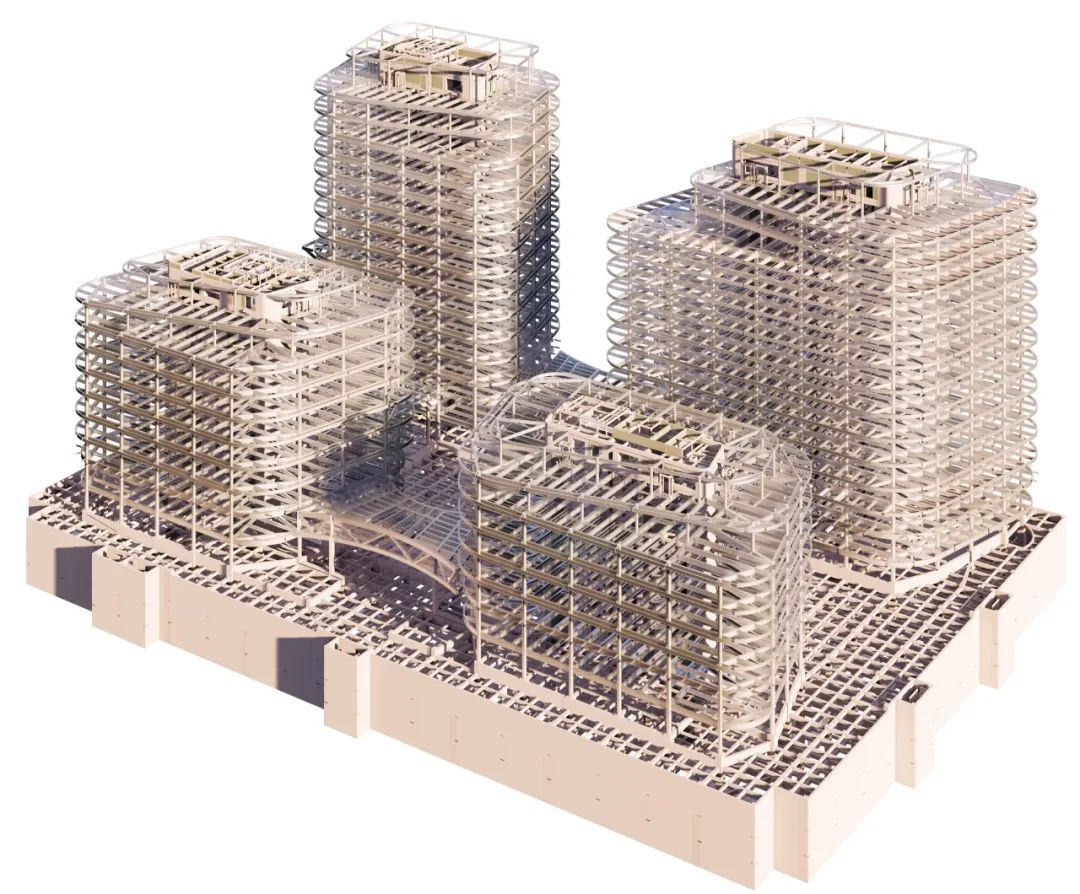

△ 结构整体模型展示

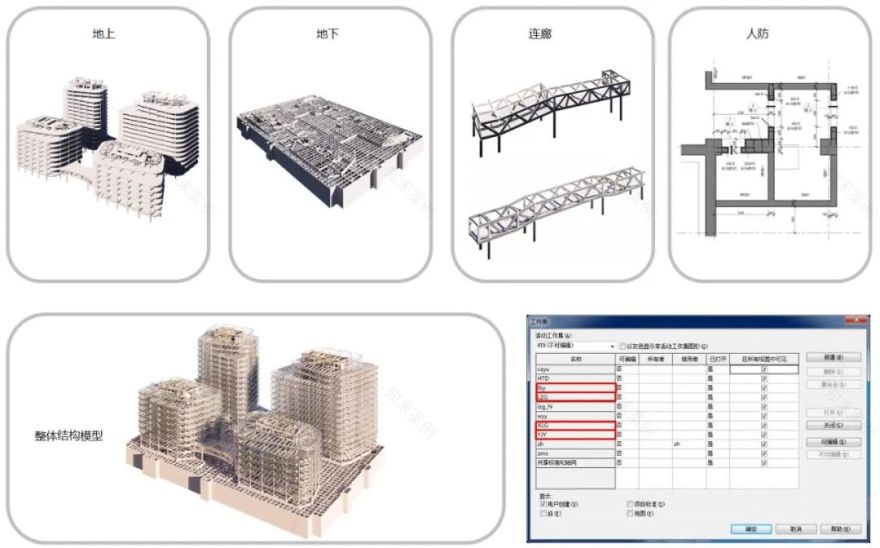

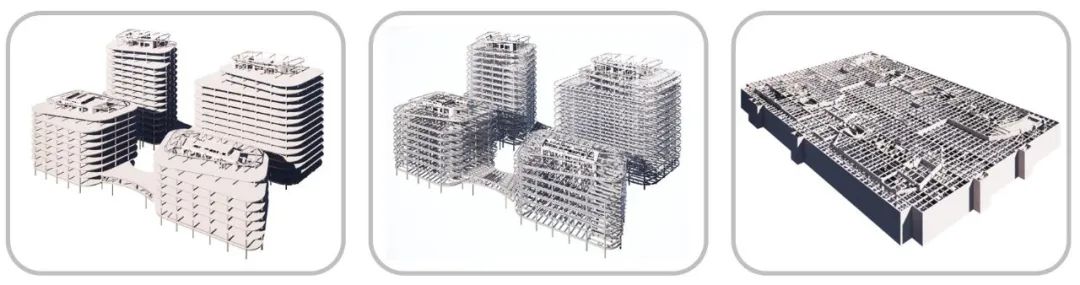

△ 结构专业模型拆分

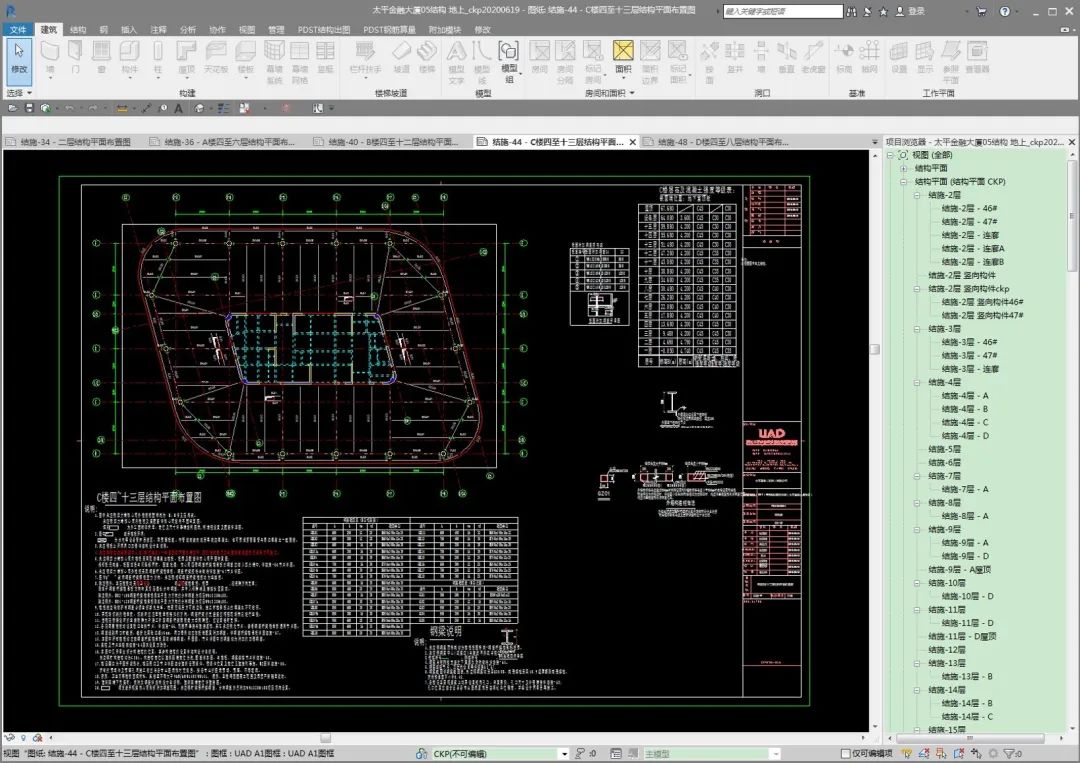

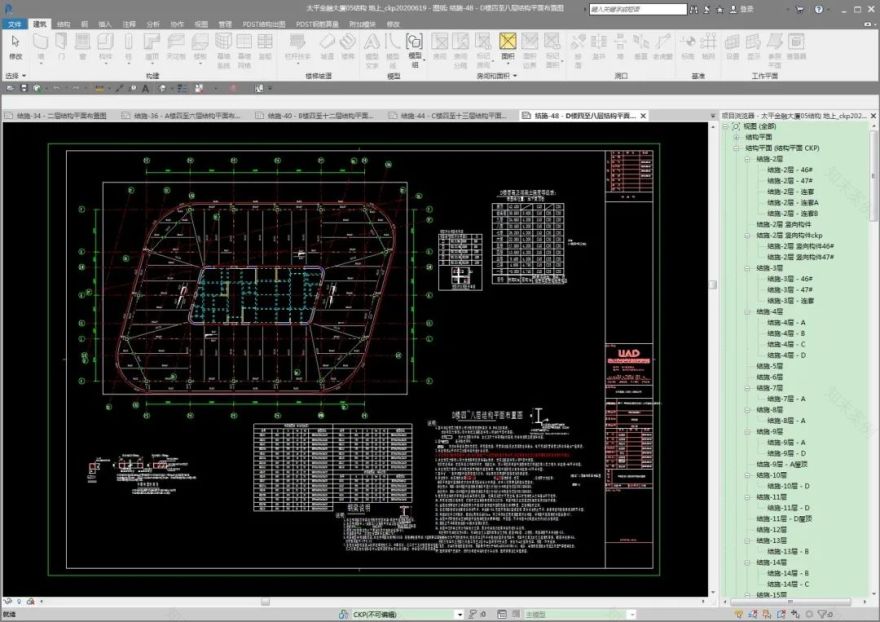

最终结构专业全部施工图纸均由revit直接出图。

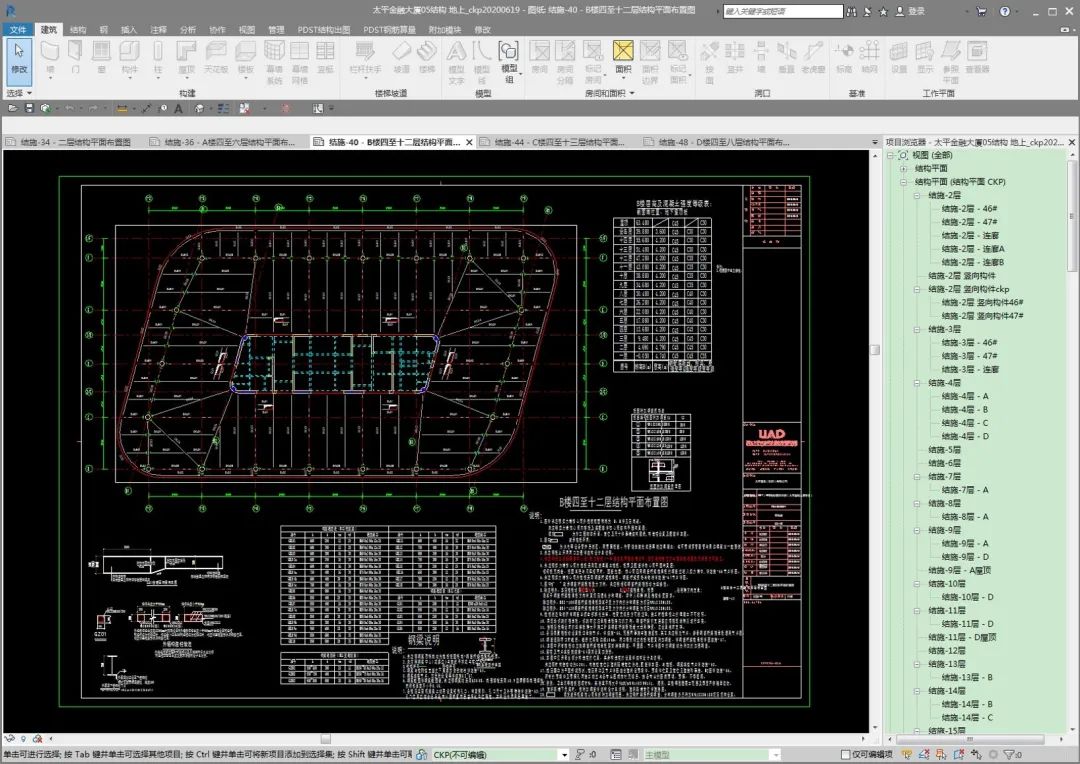

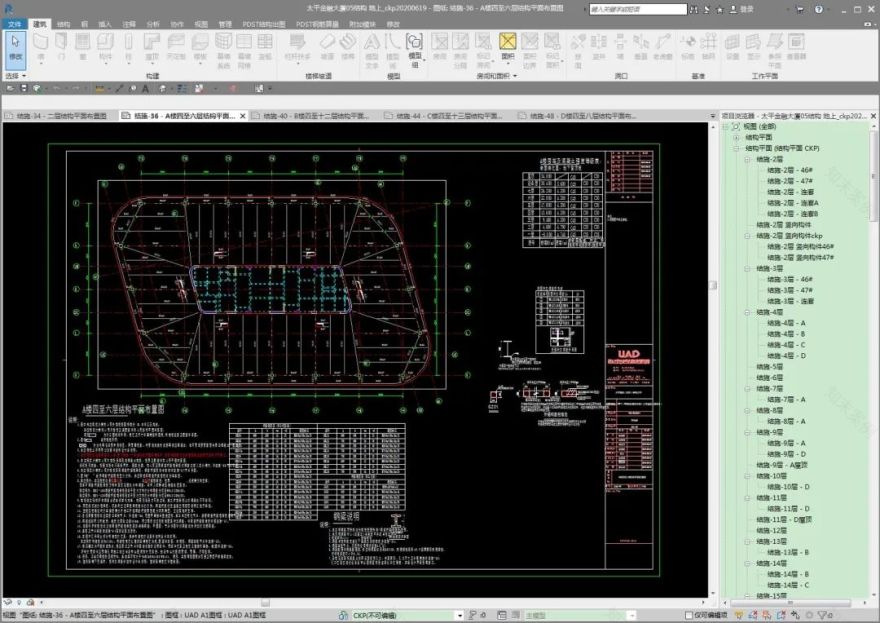

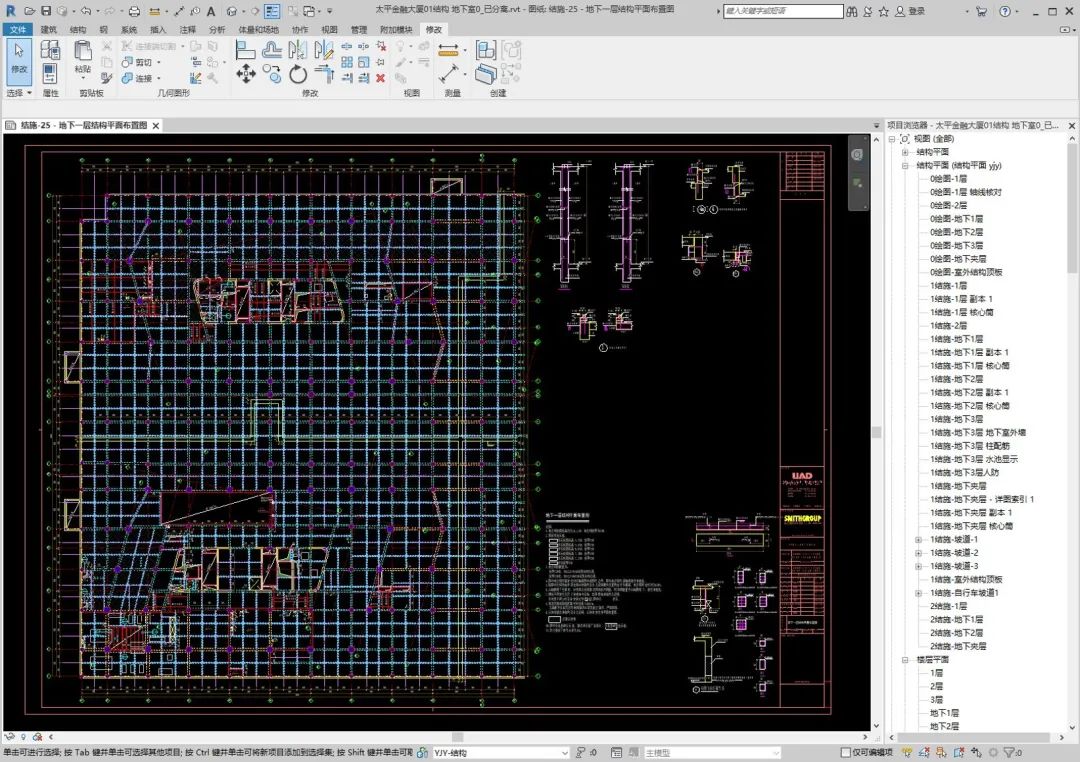

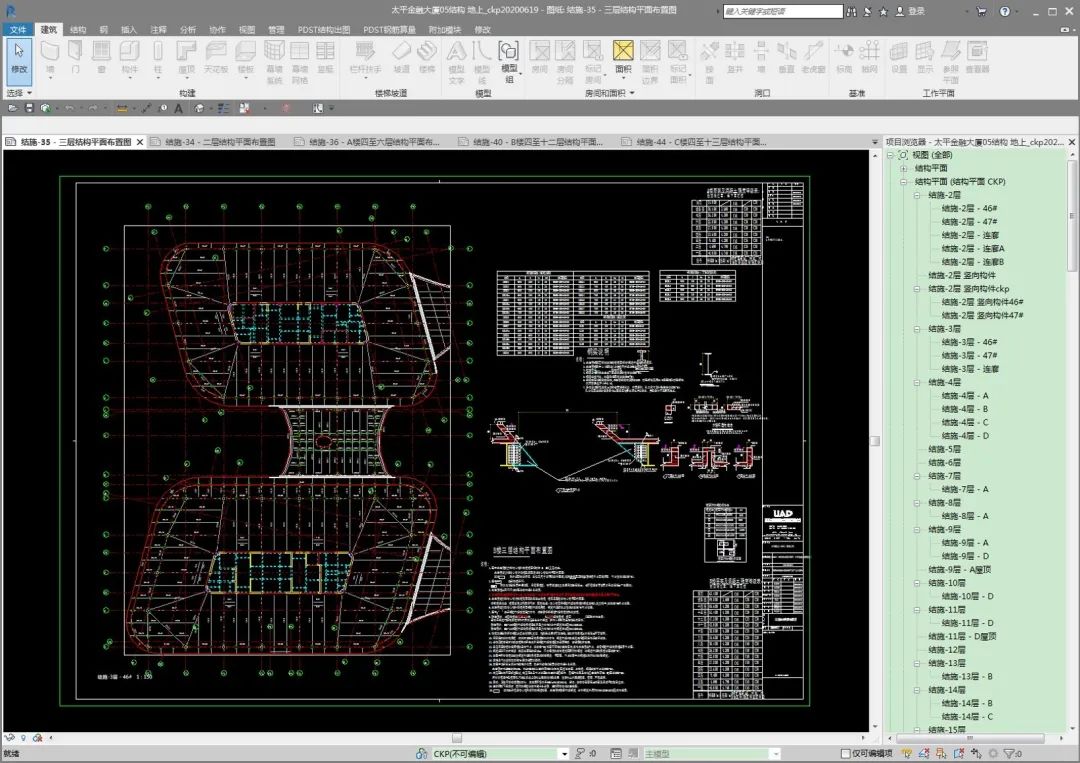

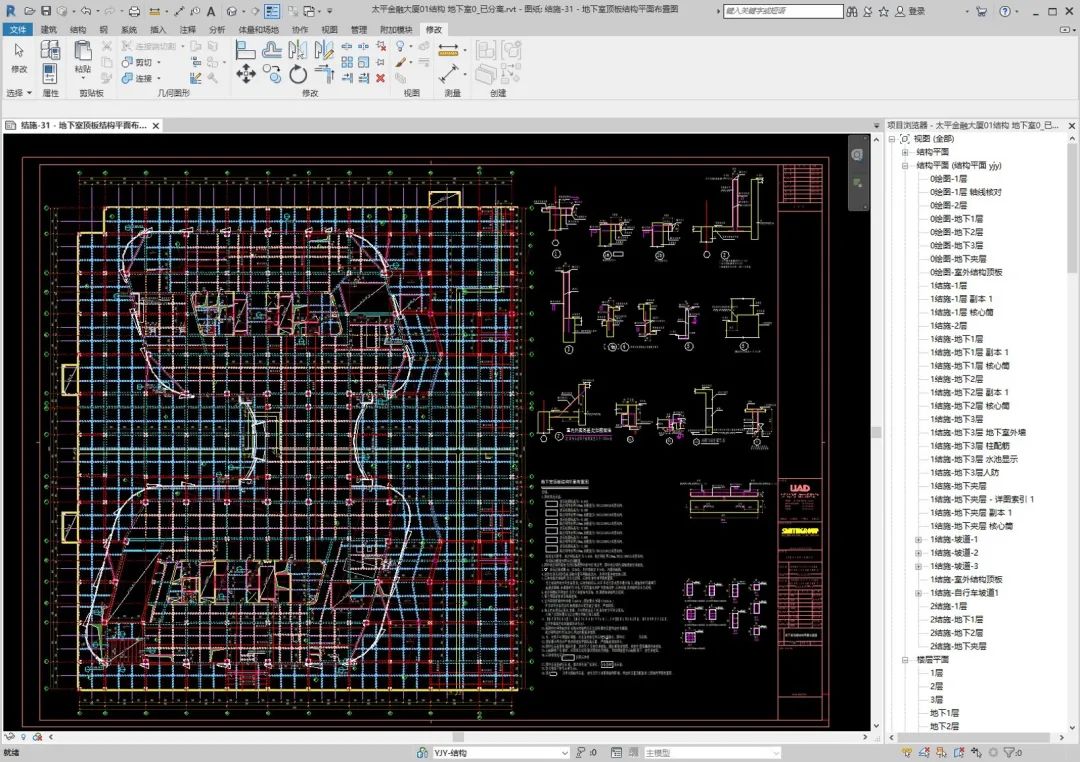

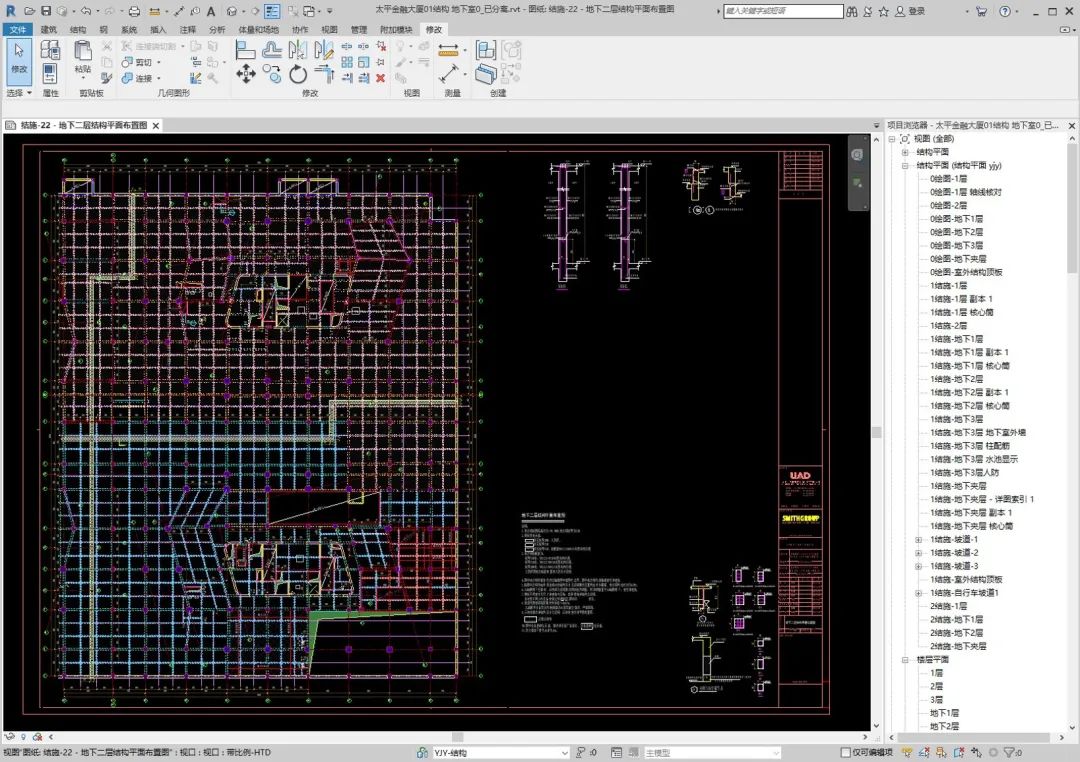

结构专业施工图图纸

（←向左滑动查看）

05

协同设计

协同设计是BIM设计的核心。通过工作集的方式，不同专业、不同的设计人员在同一模型上工作，节省了相互校对的时间，提升了效率。

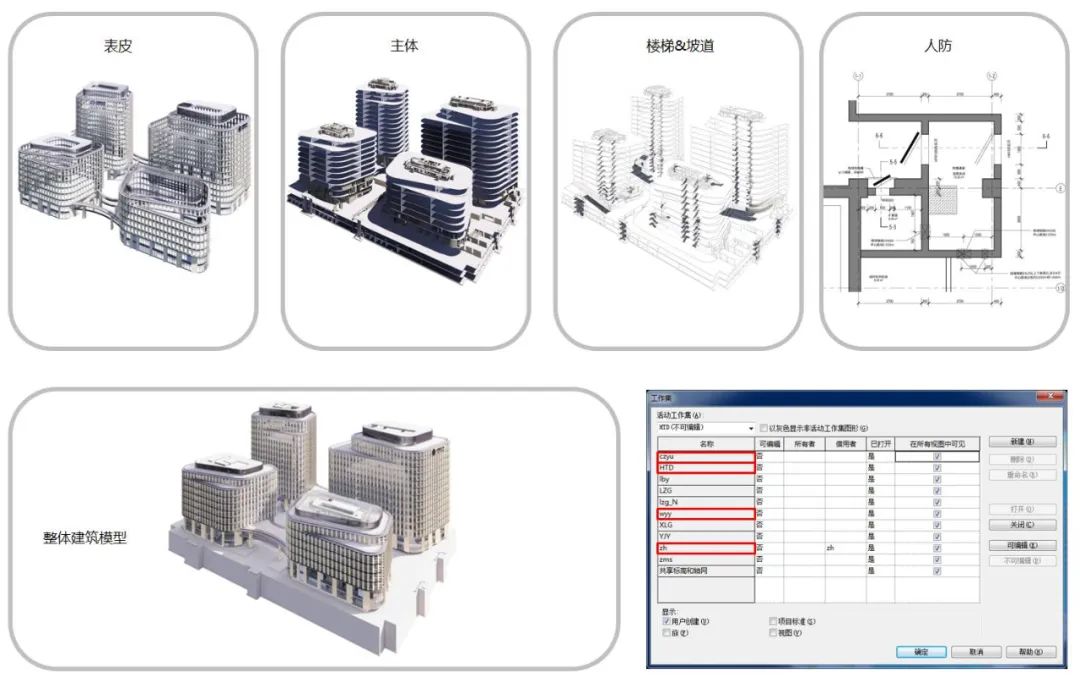

△ 建筑专业工作集划分

△

 结构

专业工作集划分

06

与设备模型的整合

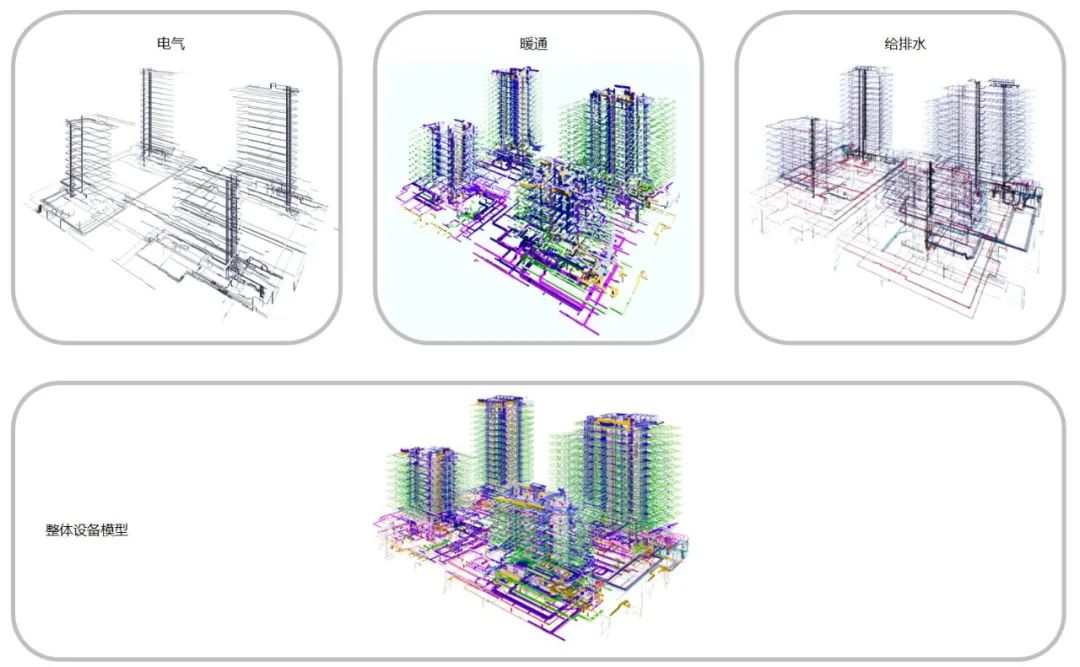

设备模型按电气、暖通和给排水三个专业进行分别绘制，通过中心文件的方式合并为设备模型，然后再和土建模型整合成统一的整体。

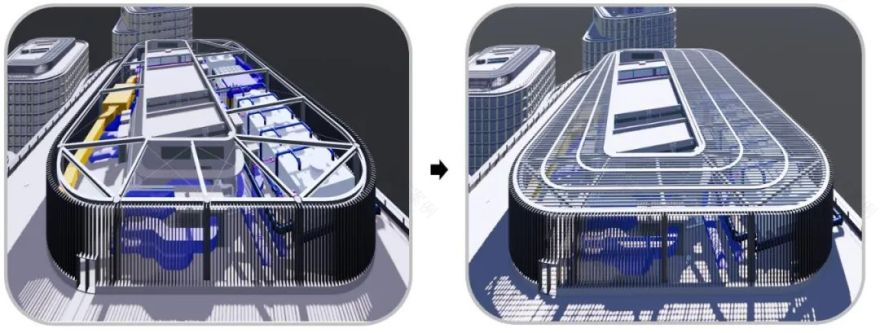

四个主楼的屋顶格栅用于遮挡机器设备，所有的设备均放置在格栅中，优化了屋顶的景观效果。真实尺寸的设备模型，也为后期安装提供了指导。

07

数据统计

R

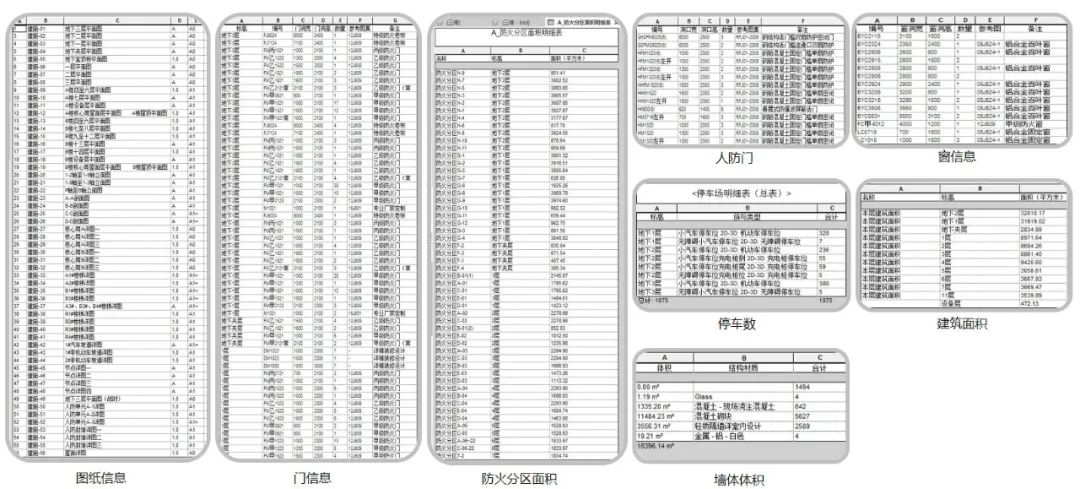

evit软件通过明细表功能自动统计所有的图纸信息、门窗数量、建筑面积、防火分区面积、停车数、墙体体积等，并且能实时更新，极大地提高了设计质量。

08

结语

设计阶段的BIM应用对整个项目建设至关重要，而正向设计又是BIM设计中的难点和重点。项目团队在太平金融大厦项目中的探索，不仅增强了团队的BIM应用水平，也为后期建设一个高完成度的建筑，提供了有力的保证。

项目地址 | 浙江 杭州

建筑规模 | 15.6

万

㎡

设计团队 | 浙江大学建筑设计研究院建筑七院

方案设计 | 美国Smith Group 设计事务所

· end ·
