018年年初,浙江大学建筑设计研究院环艺分院幕墙所顺利签约了UAD首个境外实施项目——耶路撒冷宽恕博物馆外墙石材项目,得到了院领导、同事及业界同行们
的关注。
项目概况
耶路撒冷宽恕博物馆-4
耶路撒冷宽恕博物馆-5
耶路撒冷宽恕博物馆-6
项目名称丨耶路撒冷宽恕博物馆(MUSEUM OF TOLERANCE JERUSALEM)
建设单位丨西蒙·维森塔尔中心(SWC MUSEUM CORP.)
建筑设计单位丨凯达环球洛杉矶事务所(Aedas LA LLP)
结构设计单位丨YARON-SHIMONI-SHACHAM Consulting Engineers Ltd.
工程顾问公司丨奥雅纳工程顾问公司(ARUP)
项目落地之后的时间里,设计师朋友们问得最多的问题就是:“这个项目是怎么接到的?”“怎么承接境外项目?”“境外项目做得顺利吗?”等等。项目施工已经近1年半了,施工任务完成近80%工作量,确实也应该梳理总结,对朋友们、同事们及院领导作个汇报。
用不同的态度恰到好处地对待不同的人,应该是这个海外项目得以顺利签约并实施的“法宝”,我们将整个过程总结为3个“打动”,即打动自己、打动建筑师、打动业主。
01
起 步
“项目名称、建设单位、建筑和结构设计单位”,起初,我们拿到的项目信息就这么多,没有正式的邀请招标文件,加上全英文的交流方式,给人的第一印象就是“不靠谱”。通过多次的沟通并联系到业主,我们确认了项目真实存在,而且业主非常有意愿由中国团队来实施设计、施工、材料采购,可同样也明确项目竞标失利没有补偿费。那么问题来了,是否下决心参与呢?
豪华配置的设计团队——Aedas、ARUP都是全球知名的设计公司和工程咨询公司——主持的境外公建项目,项目本身又是具有重要历史纪念意义的博物馆,建成后将面向全世界的参观者,这对我们的设计团队提出了更高的要求。由此,承接本项目已经不能单纯以经济利益为出发点,如何将中国先进幕墙技术运用到项目中,并通过与国外优秀的设计团队合作,让我们了解更先进的设计理念、积累更多的境外项目经验成了我们团队的首要目标。于是,项目伊始,整个团队就全员参与。
02
竞 标
从2017年7月至2018年1月的半年多时间里,项目负责人史炯炯2次远渡重洋去以色列耶路撒冷现场;设计师洪抄的石材干挂系统方案几度推翻重来;设计师王建忠负责的全英文图纸和欧标结构计算书在没有范本的情况下,工作量巨大;设计师王皆能3D建模,2台电脑同时工作,动画视频N多个……
耶路撒冷宽恕博物馆-21
光自己跟自己较劲肯定是没有用的,我们的竞争对手
-意大利某公司同样强大,导致业主在选择中标人的时候举棋不定。
最终,业主决定请双方各自施工4m×4m样板墙作最后的比较,比较内容:
造价、施工时效、立面平整度和力学强度。
结果,在造价基本持平的前提下,我们选用的干挂系统方案可以上下、左右、前后完全三维调节,并且石材面板可以无序安装,施工时效、平整度明显优于对手;
而由以色列当地政府机构测试得出的力学强度,我们是竞争对手的2倍。
业主
终于被打动,选定我们作为本项目的外墙设计团队。
耶路撒冷宽恕博物馆-30

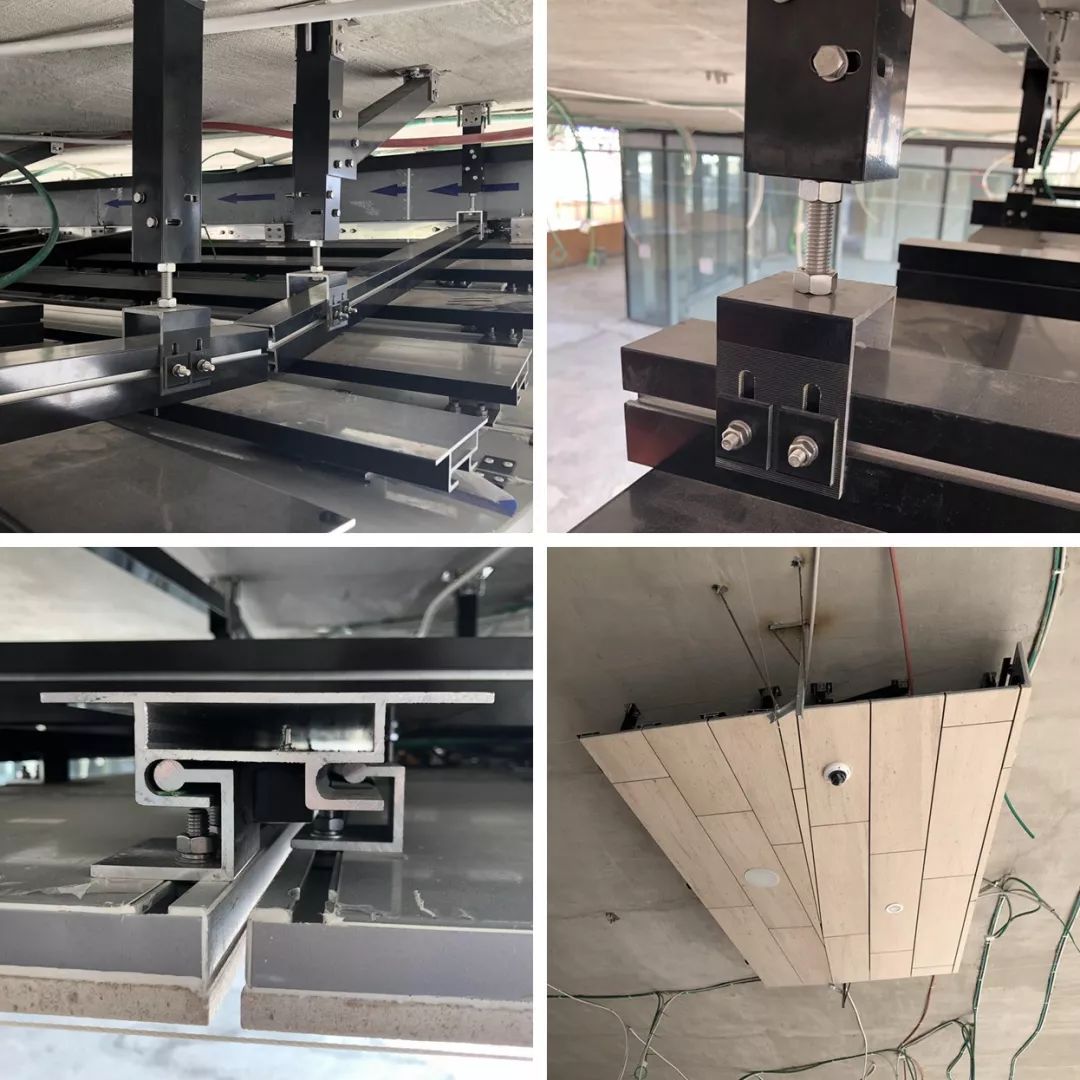

▲ 样板测试
耶路撒冷宽恕博物馆-32

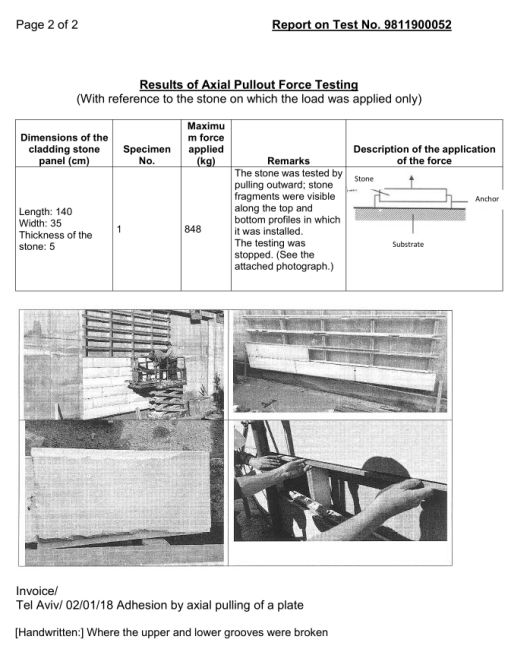

▲ 测试报告
03
落 地
本项目的建筑师是全球顶级建筑事务所之一的凯达环球Aedas,建筑师的专业程度和对作品的专注是毋庸置疑的。境外项目都是建筑师负责制,建筑师在业主选择外墙设计团队的过程中有很大的影响力。针对建筑师选用的50mm厚葡萄牙石灰岩,根据其板材外表皮平整干净、棱角分明的特点,我们为整个项目的外墙量身定做了一套干挂系统,并在样板完成后得到了建筑师的认可。
墙 面
我们设计的石材干挂系统是为此项目量身定做的开缝通槽式全铝合金系统,竖向龙骨前后可调节,横向龙骨上下可调节,石材板块左右可调节,建筑师要求的石材平整度及严格的8mm缝隙因而得以完美实现。
建筑师担心的石材色差及石材破损更换问题,由于该系统的石材板块可以无序安装、随意更换,同样可以妥善解决。
我们还特别提醒建筑师,在我们的方案中,安装石材板块的固定件都是在石材板块背面,而非石材缝隙中。由于博物馆的立面是由许多个不同角度非垂直的不规则切面组成的,阳光直射进石材缝隙中将难以避免,建筑师一定不希望石材离缝中的金属龙骨反光影响建筑的整体表现。同时,我们的方案中,石材可以在不拆除脚手架撑杆的情况下安装调试,极大地提高了施工效率,如此周到的考虑也受到了建筑师的极大赞赏。
耶路撒冷宽恕博物馆-41
▲ UAD系统
(龙骨无反光)
耶路撒冷宽恕博物馆-44

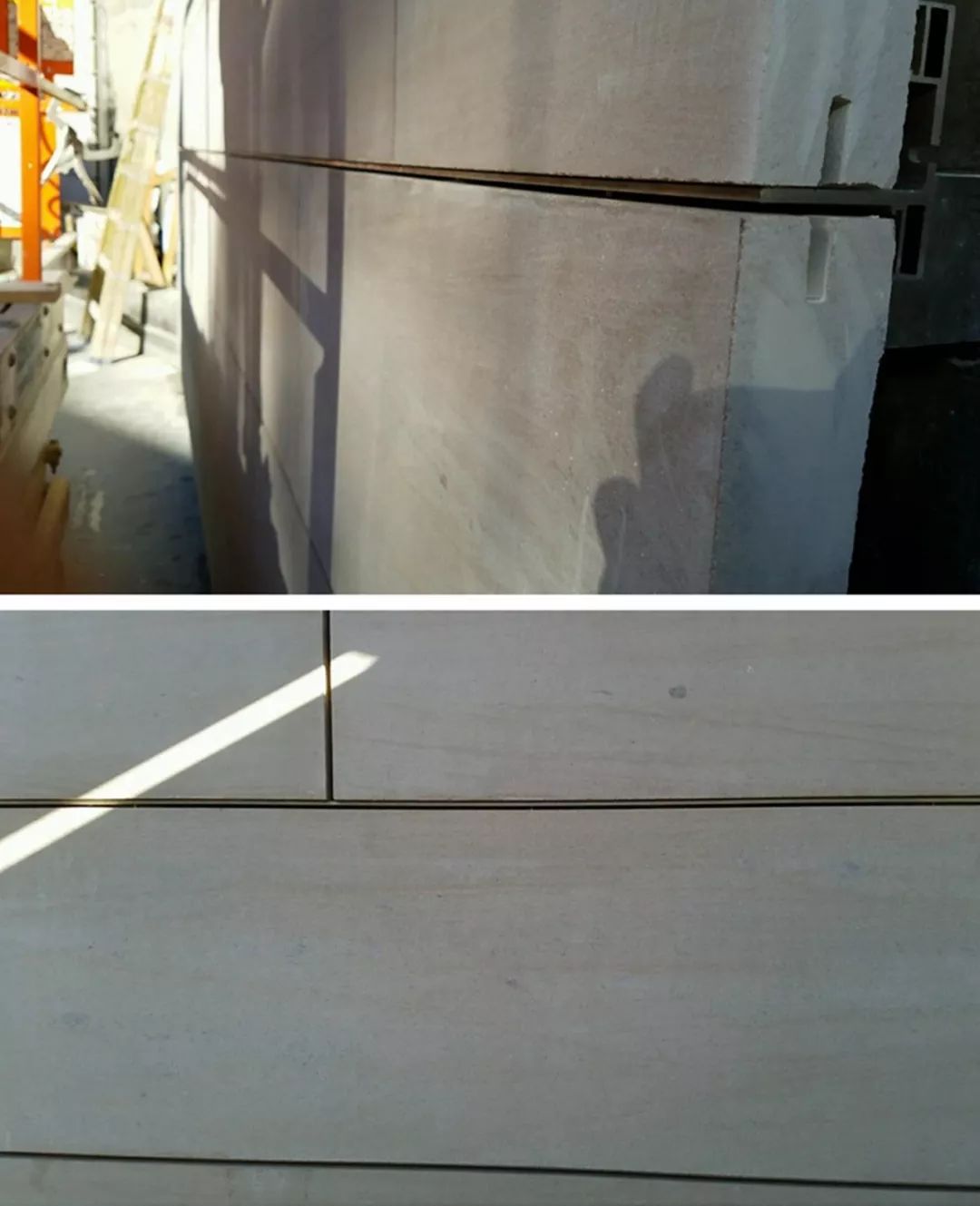

▲ 意大利某公司系统
(龙骨有反光)
耶路撒冷宽恕博物馆-47
▲ UAD系统(脚手架撑杆不影响石材安装)
顶 面
项目G层有一个非常宽的通道,其顶面建筑师也采用了巨型户外石材吊顶,是立面石材的延伸,而且也是由几个不同角度的切面组成的。同样我们量身定做了一套全铝合金结构户外石材吊顶系统,主龙骨吊杆分粗调和细调两级调校标高,主龙骨在不需要另行打孔的情况下实现各种角度的倾斜。考虑到安全因素,面板我们选用的是30mm厚石材蜂窝板。担心达不到真实石材的效果,建筑师起初并不同意我们的石材蜂窝板选材,我们就将样板搬到他们面前,样板呈现出来的施工时效、平整度、力学强度、建筑表现力都堪称完美,也最终让建筑师满意并接受了我们的吊顶系统。
耶路撒冷宽恕博物馆-51

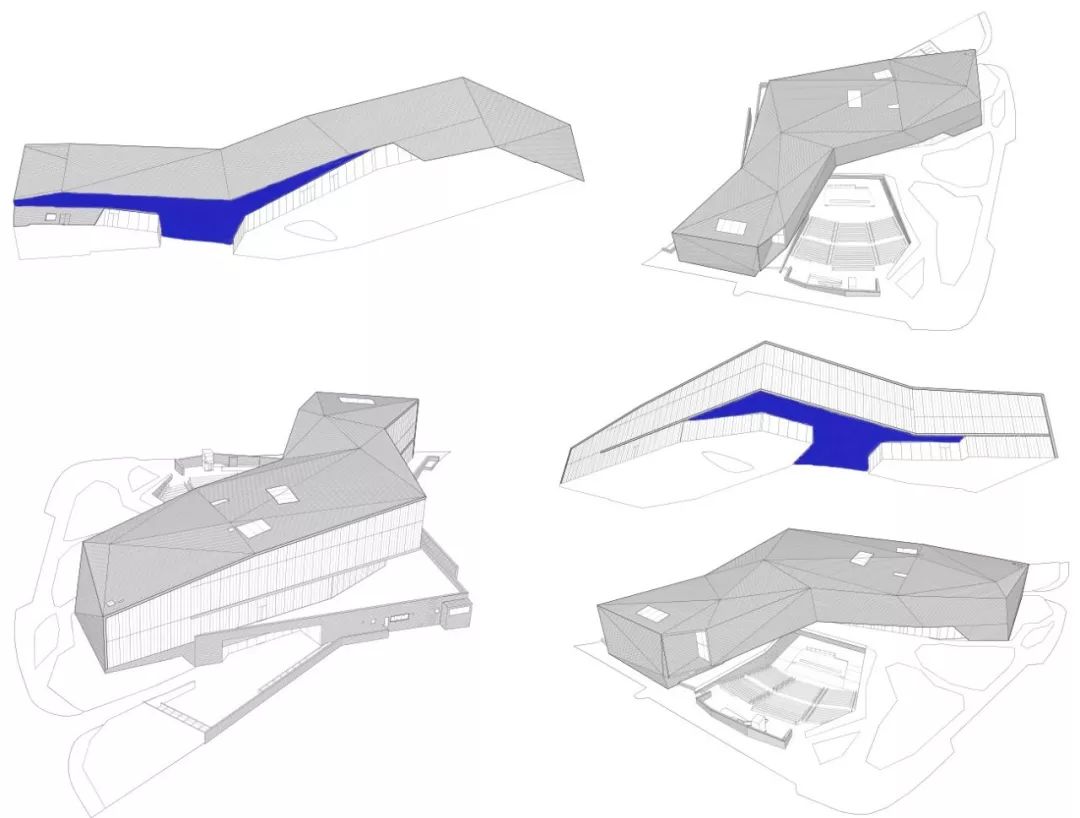

▲ 顶面系统(蓝色区域)
耶路撒冷宽恕博物馆-53

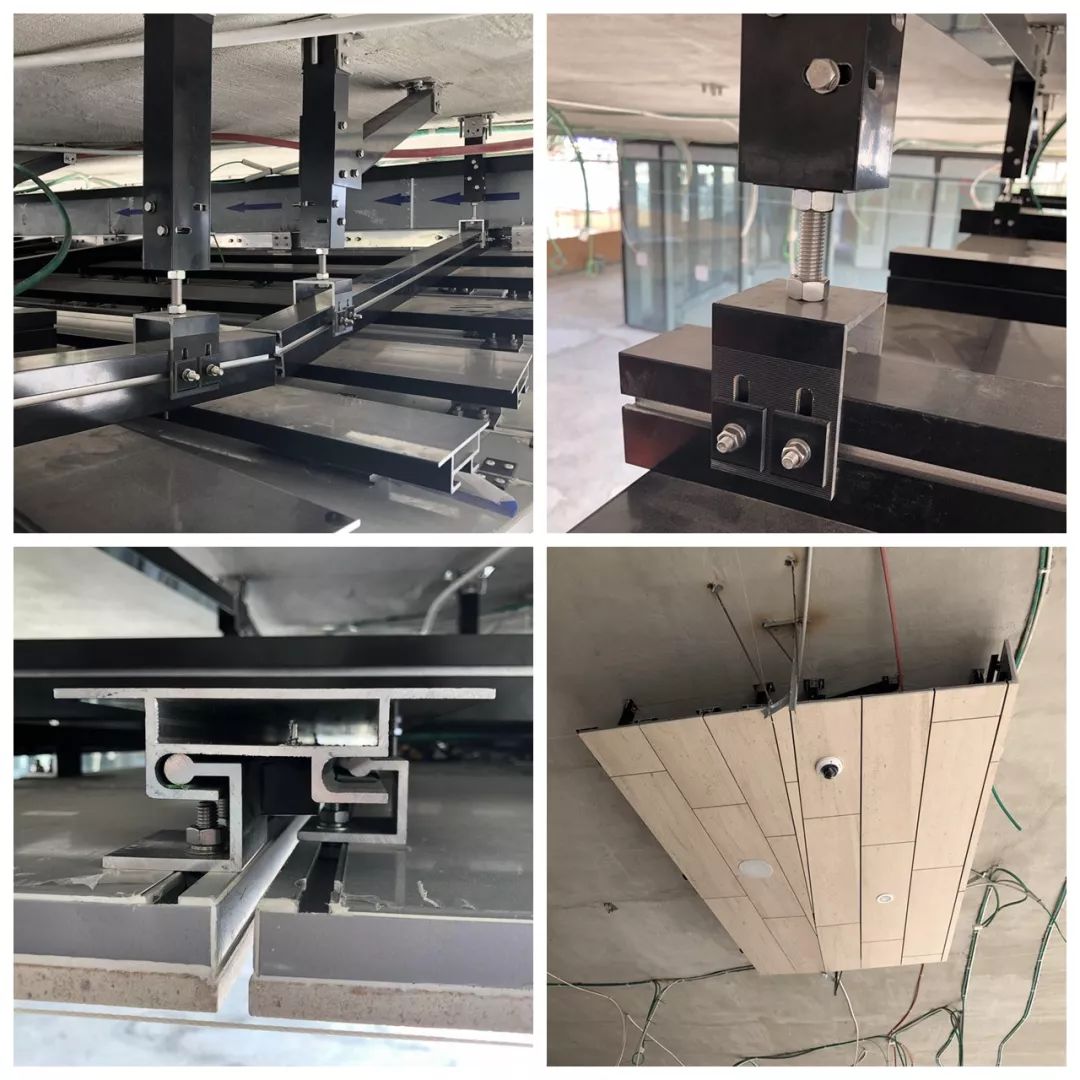

▲ 顶面系统构造
04
感 悟
正所谓:
天降大任于斯人也,必先苦其心志,劳其筋骨,饿其体肤。
在多轮修改、试验、比选后,我们终于得到了项目的签约资格,业主认为“能在如此短时间内找到一家依托大学背景,同时有着深厚建筑幕墙技术的团队非常不易”,在“一切为了项目,尽快推进建设进度”的共同目标前,UAD环艺分院幕墙所与业主经过多轮商务沟通,最终顺利签约。
对设计工作的执着、对幕墙技术的痴迷、对工程项目的认真负责、对待他人的友善,正是保持着这样的初心,使得不怎么起眼的的UAD建筑幕墙团队能够被认可、被重视,能够在这个海外项目的承接和实施项目过程中一路披荆斩棘。
