爱沙尼亚 Bog Fo· 地标电缆塔丨PART Architecture

建筑设计：PART Architecture

面积：100 m²

项目年份：2020

摄影师： Tõnu Tunnel

建筑师:Sille Pihlak, Siim Tuksam

City:Risti

Country:爱沙尼亚

高压电缆塔Bog Fox是一个独特的基础设施构筑物。它结合了当地民俗、建筑设计和基础设施工程，Bog Fox已经成为一个能代表爱沙尼亚生活环境整体观的地标性建筑。

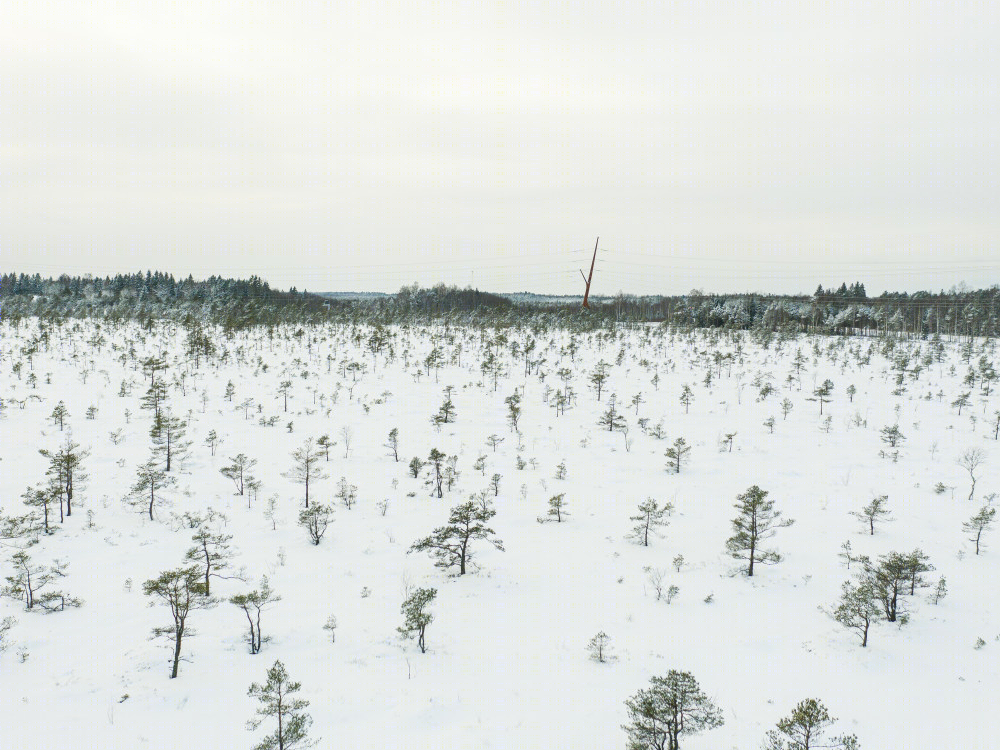

角部的塔是爱沙尼亚-拉脱维亚电力连接的第三部分——更大的计划加入了欧洲大陆电网和频率区。它位于Marimetsa-Õmma自然保护区的Risti自制区旁边，这种特殊的环境更需要我们对突出的塔采取精细的处理方式。

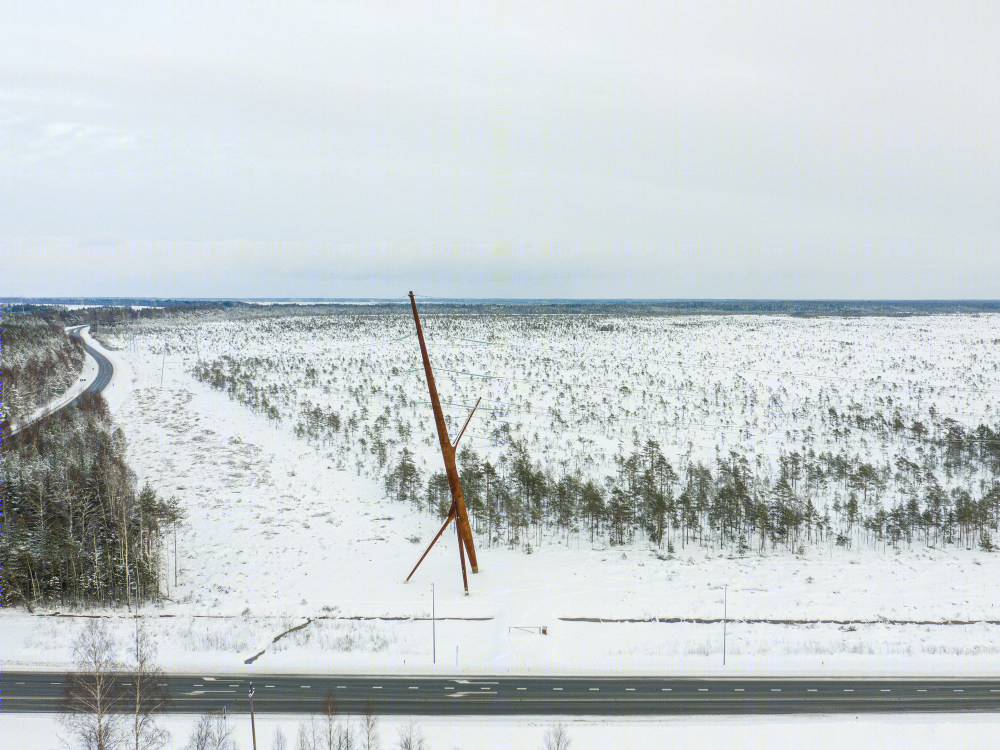

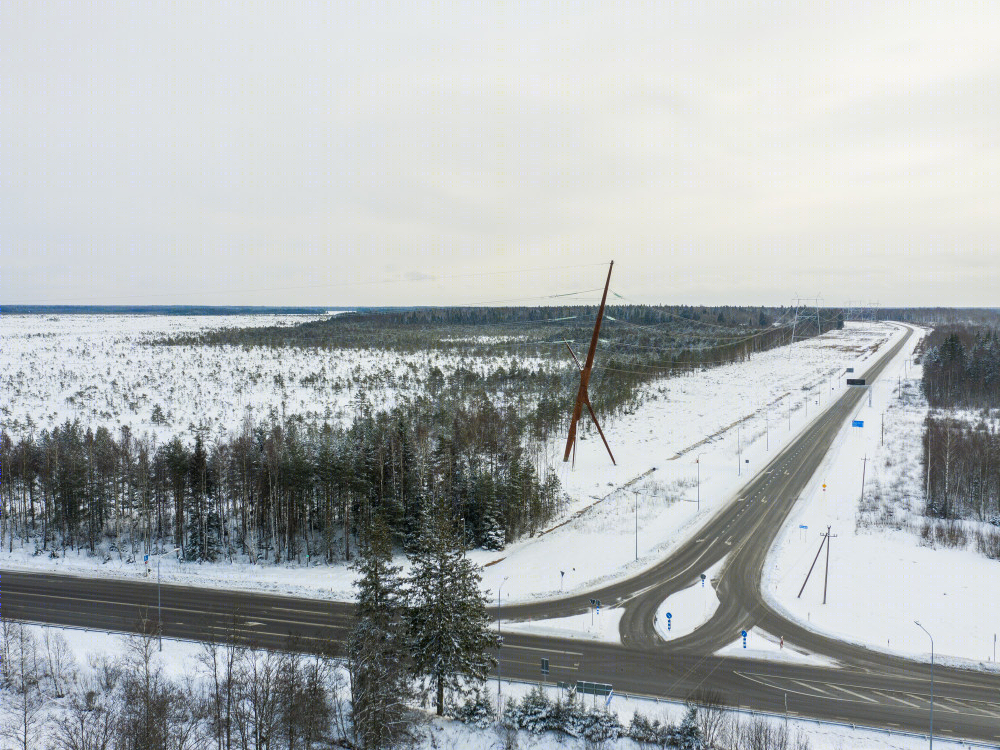

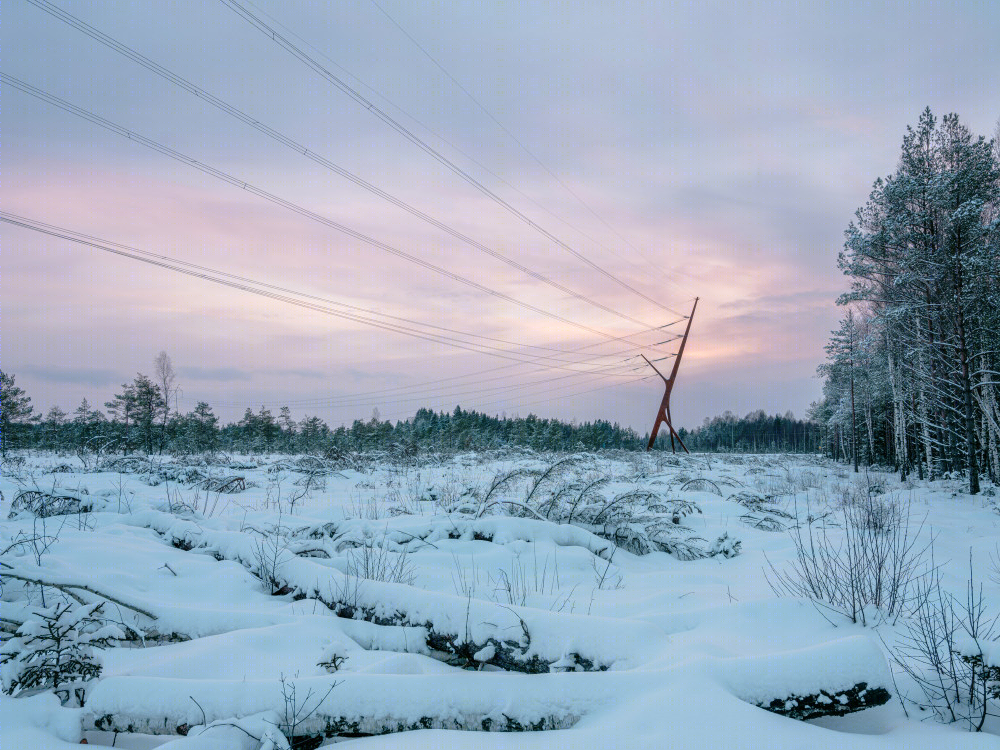

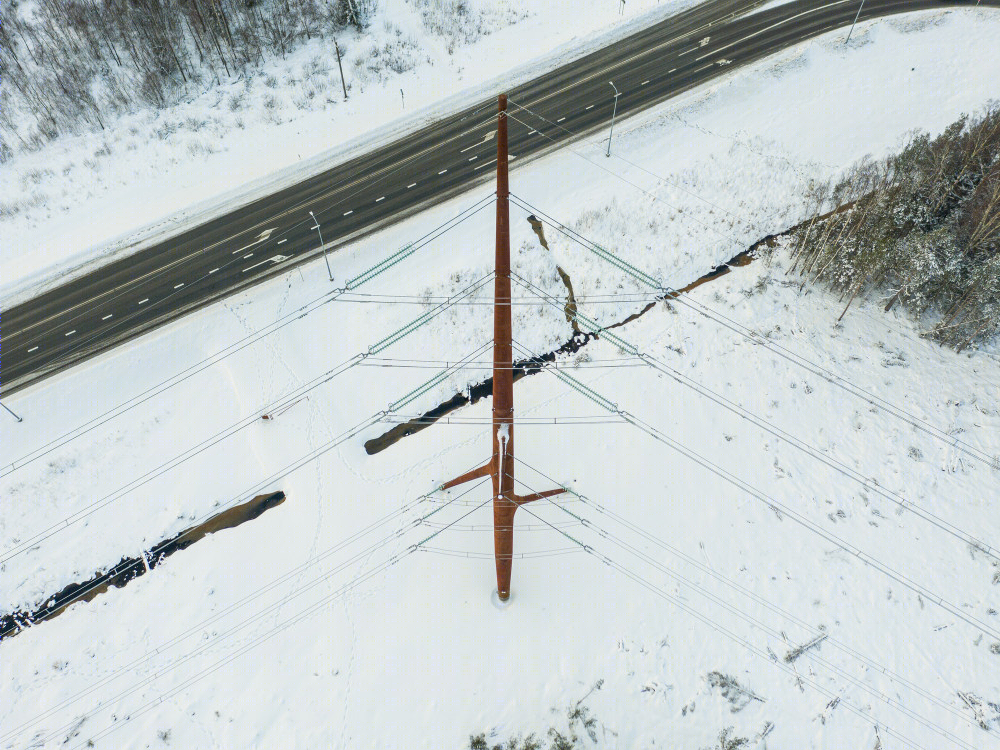

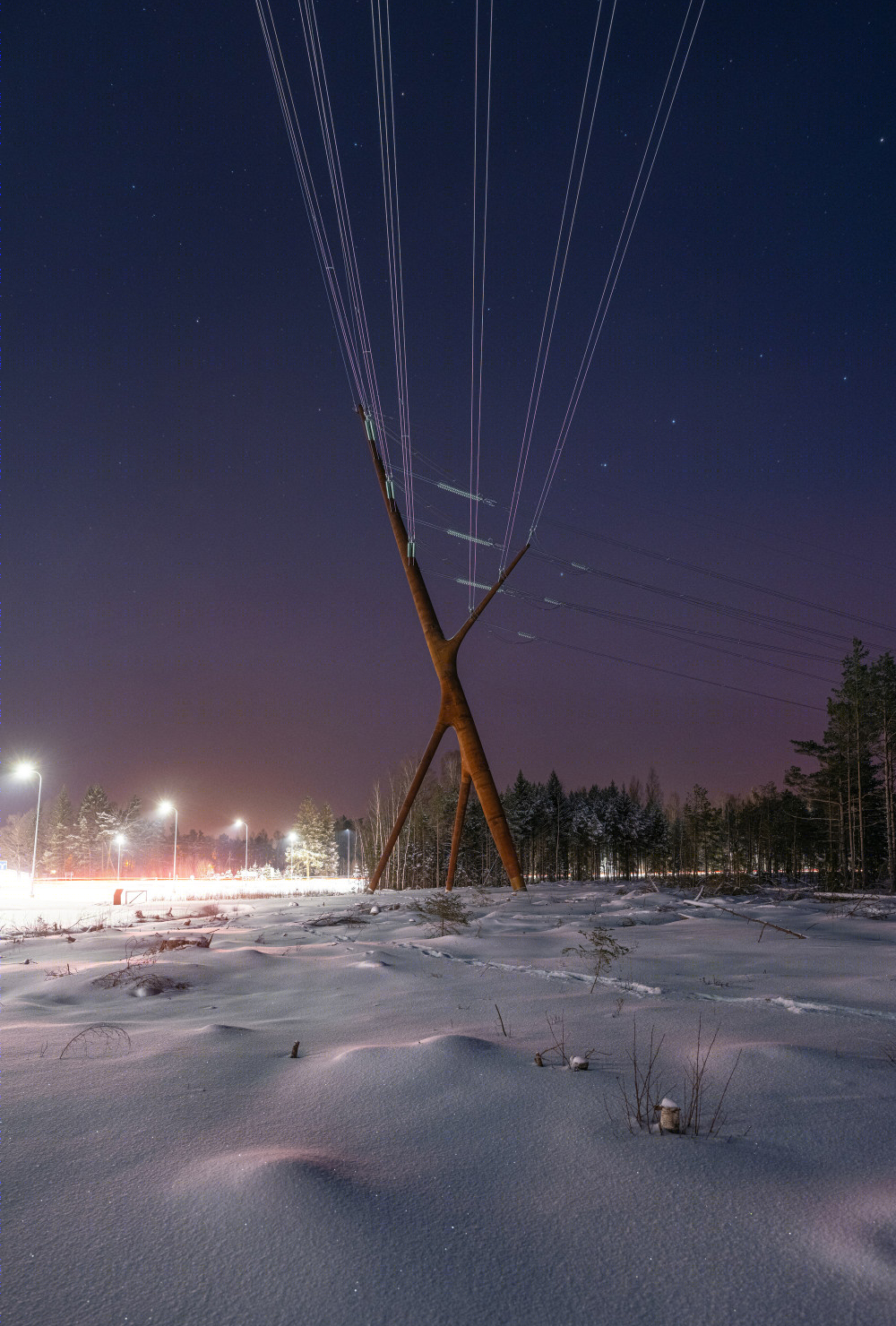

在所谓的Risti交叉口，高达45m米的Bog fox已经成为一个引人注目的高耸地标。同时，它的分支形式使得它从任一边看都是造型独特的。在高速公路上远远看到Bog Fox，对游客来说意味着到达了Lääne郡的边界，也到达了Ääsmäe-Haapsalu和Risti-Virtsu公路的交叉口。

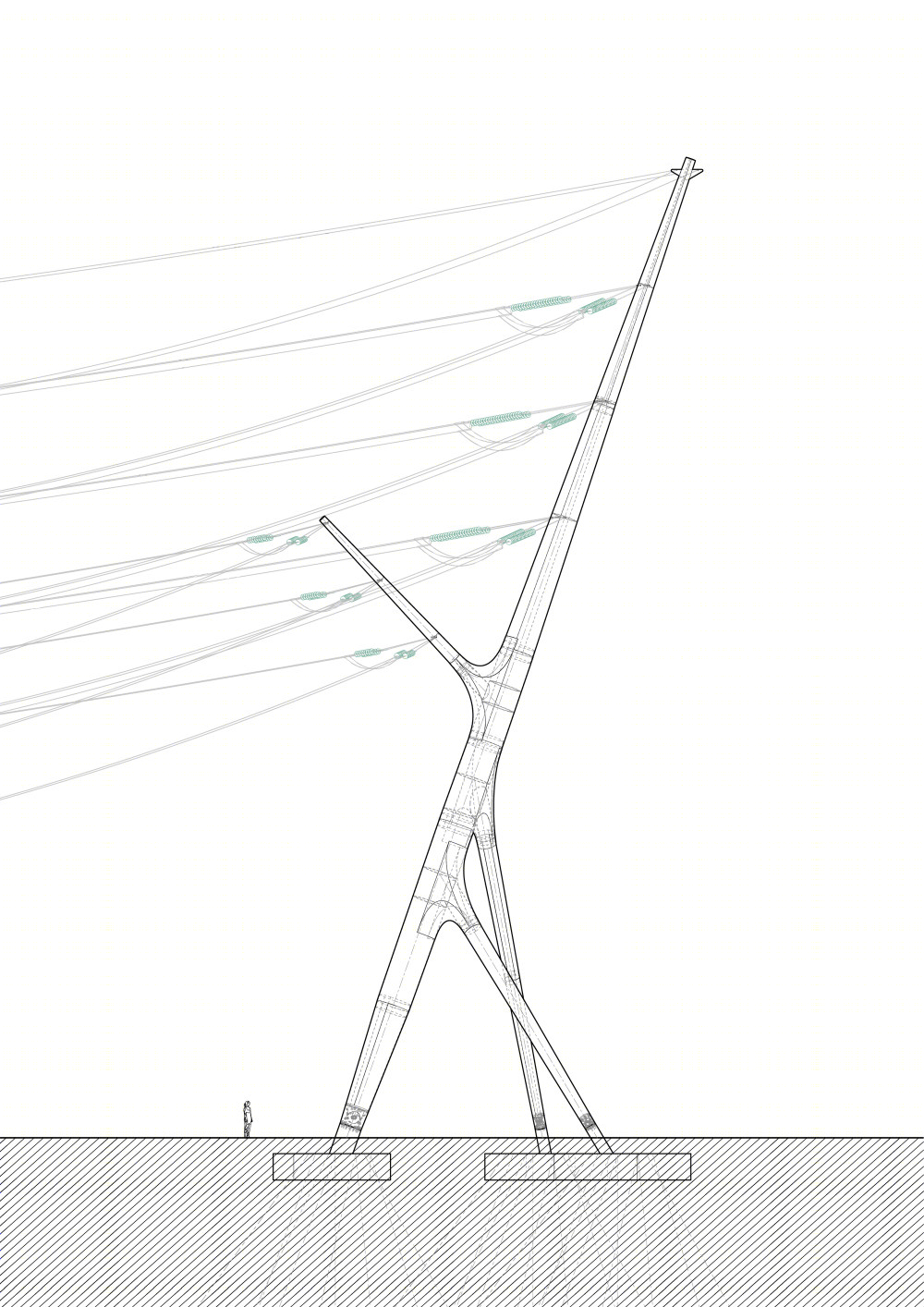

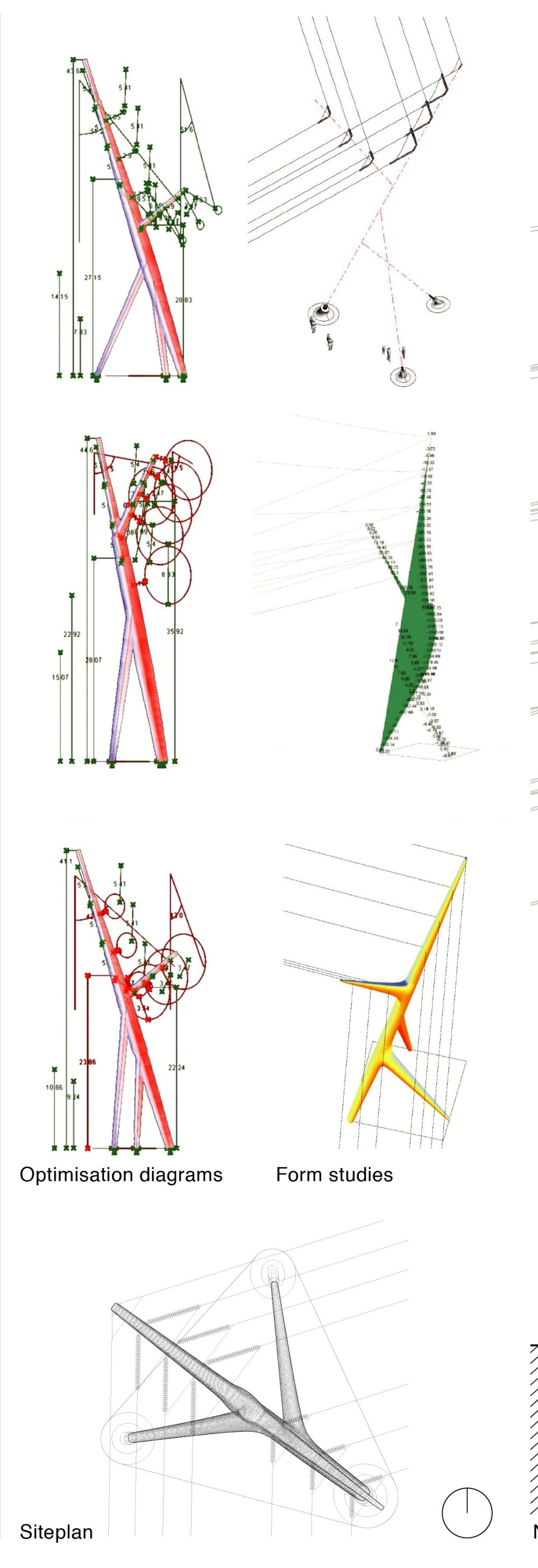

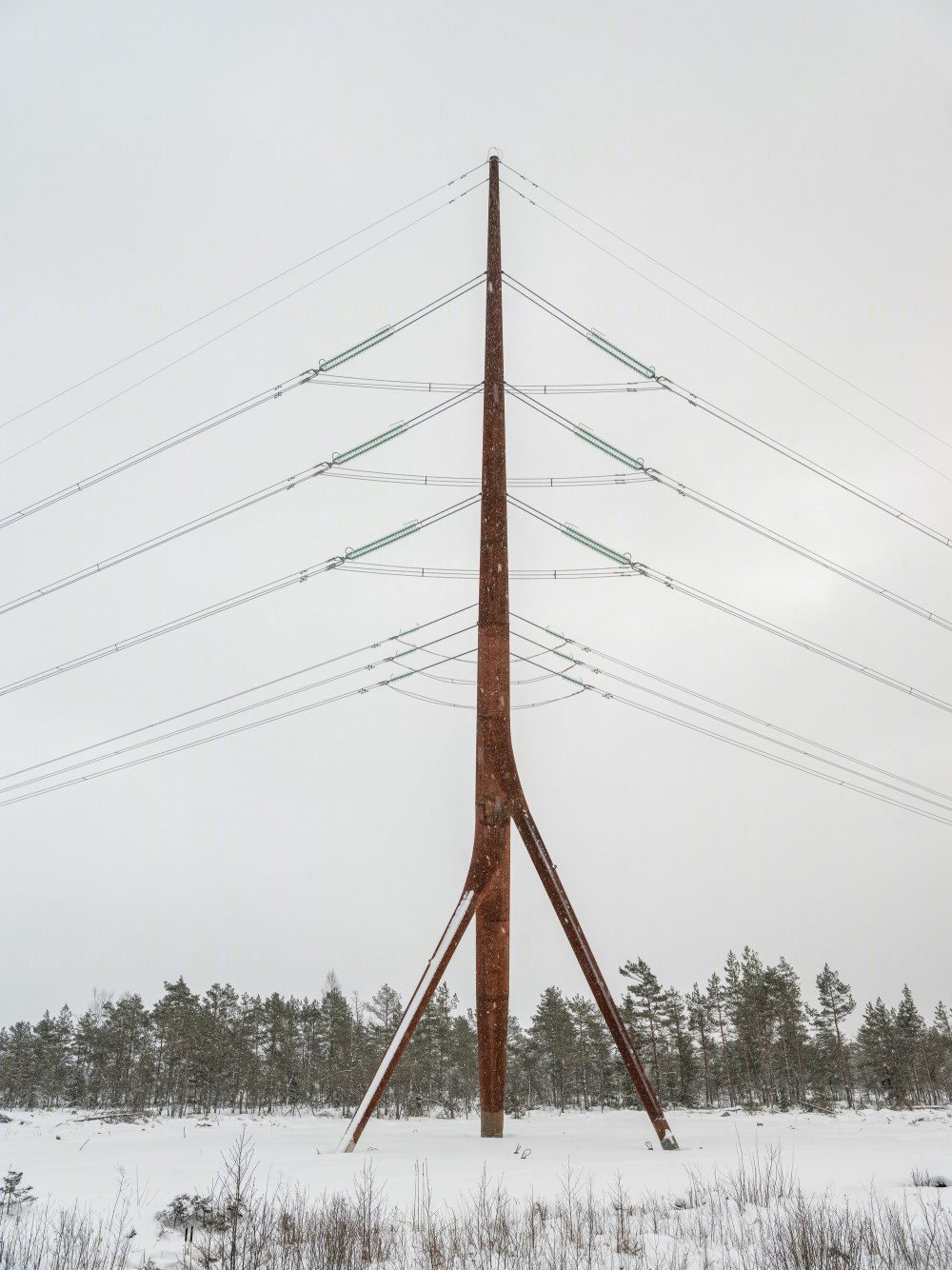

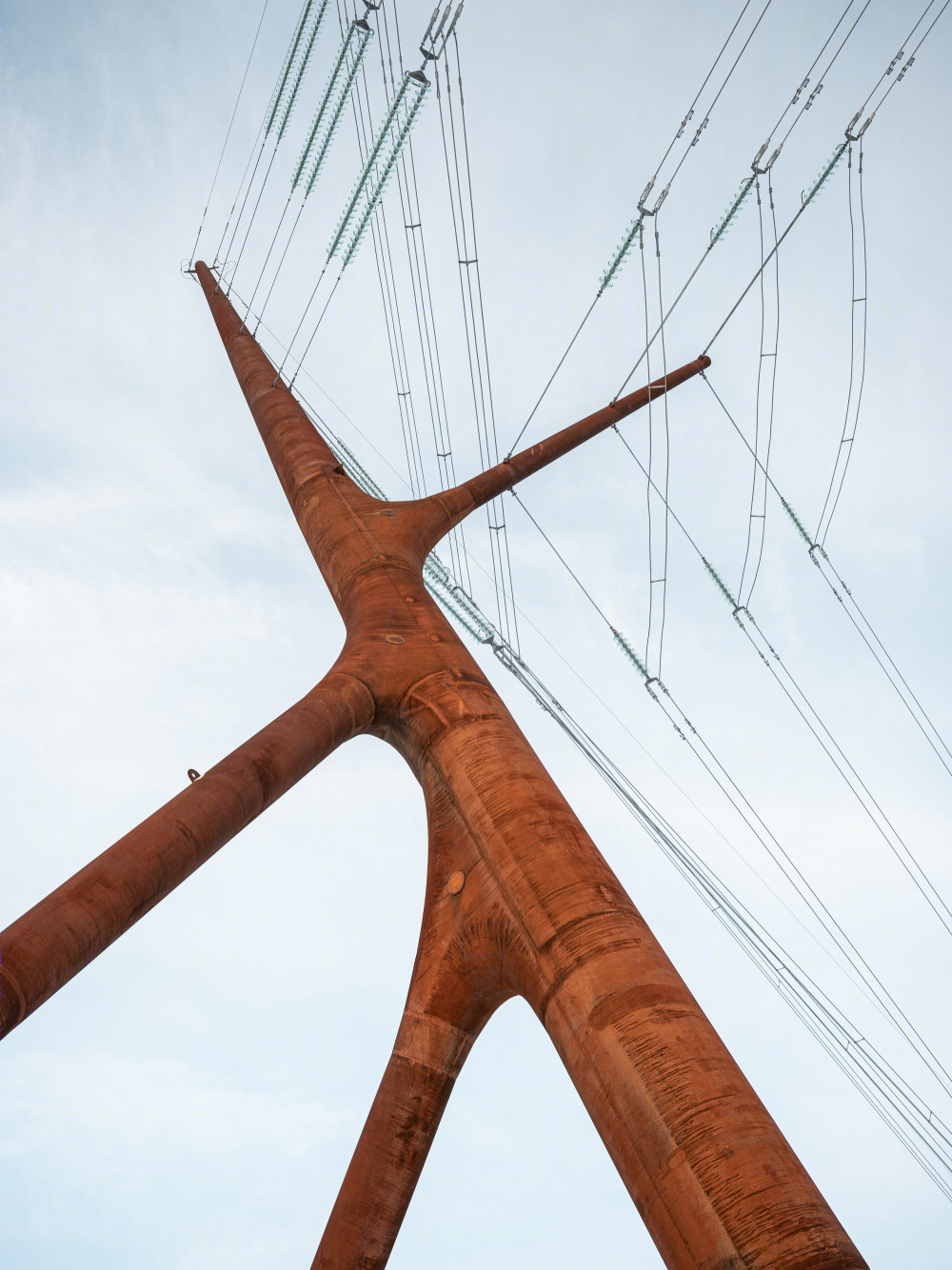

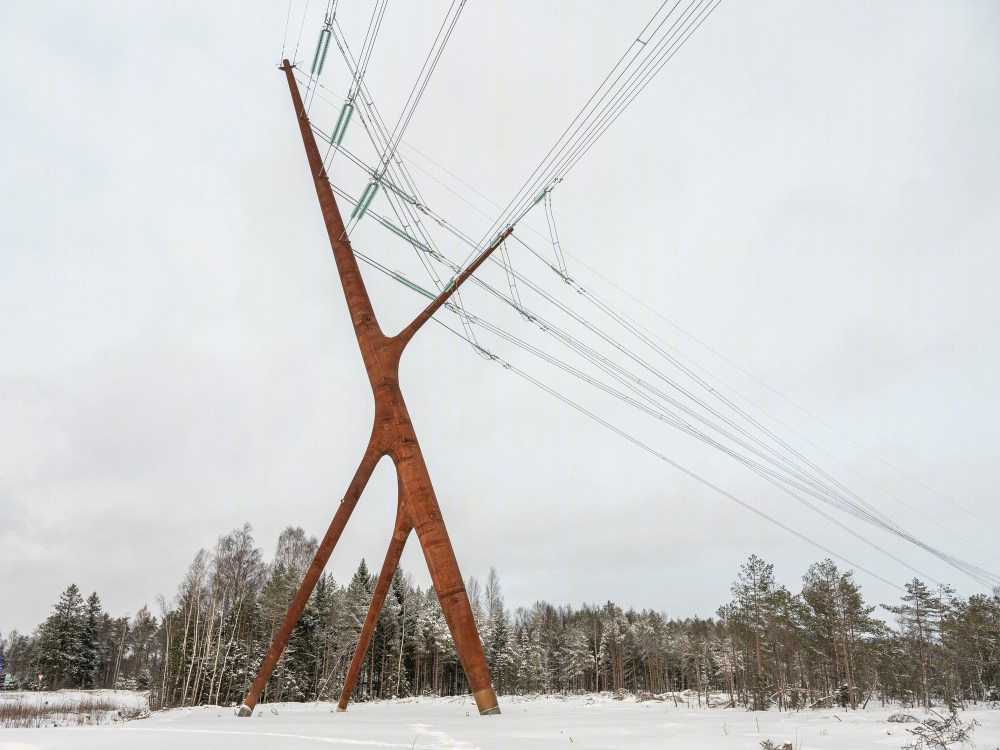

建筑师、工程师和制造商利用数字化工具和集成设计方法，将专业知识结合到同一个协同设计模型中，以共同探索最佳解决方案。这个设计方案是以“简洁纯粹”为基础开始的，电缆塔的三条腿和两条分支是由四条交织的线组成，而轴线的长度、方向和相对位置源于电力线的几何要求和特殊结构需要。在算法优化结果中，我们选择了最美观的形式。另外，剖面横截面对应于内力的变化，从而以最小的材料成本创造出一种美观的有机形式。为了强调这种形式，我们在几个分支之间还创造了平滑的过渡。

Bog Fox的重量超过30吨，而普通的格构式电缆塔通常重达26-27吨。但由于Bog Fox作为一个设计型电缆塔，它的结构安全系数比经过测试的标准版电缆塔高得多，我们可以说它在结构上实际比常规的格构式电缆塔更高效。它很结实——脚上承重可达300吨，最大直径达1.66米，最大壁厚达22mm。电缆塔的寿命约为50年，但实际上，使用寿命都比这长得多。首个爱沙尼亚设计的电缆塔是在罗马尼亚制造的，分成了11块由三辆卡车运输。耐候钢是一种清洁材料，可以形成自己的保护性铜绿层，从而使其完全无需维护。

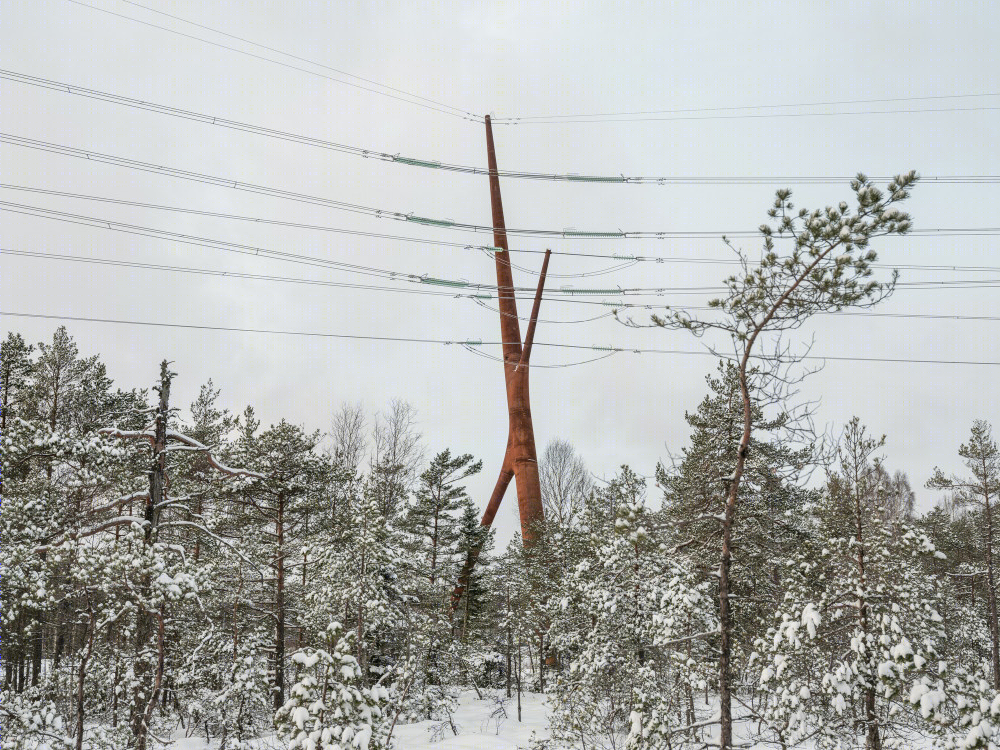

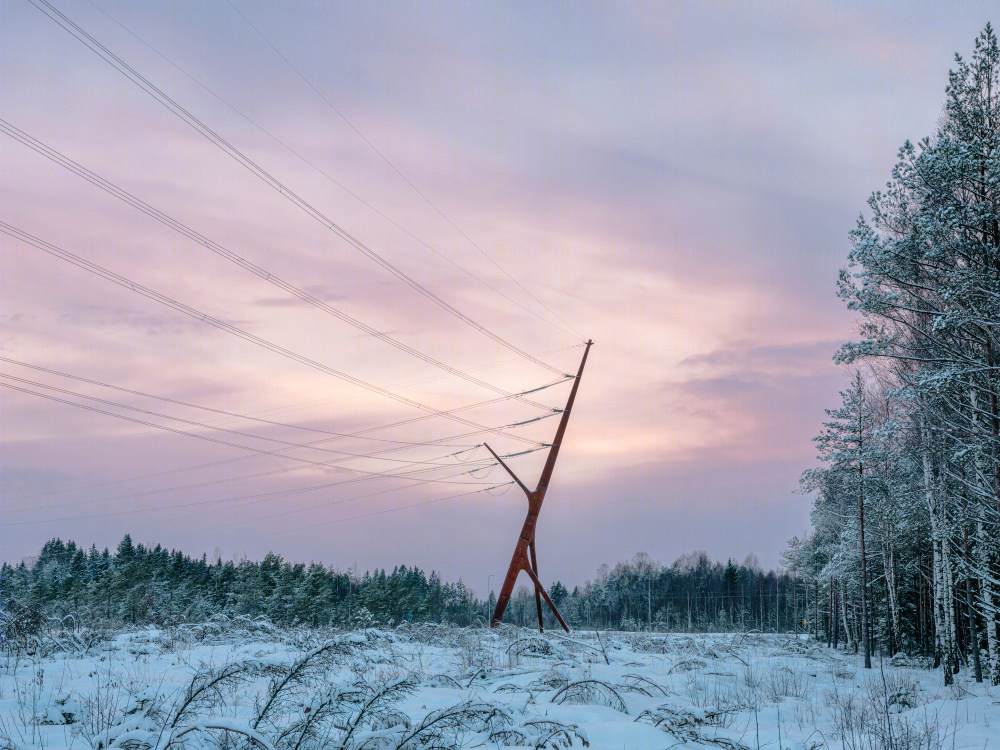

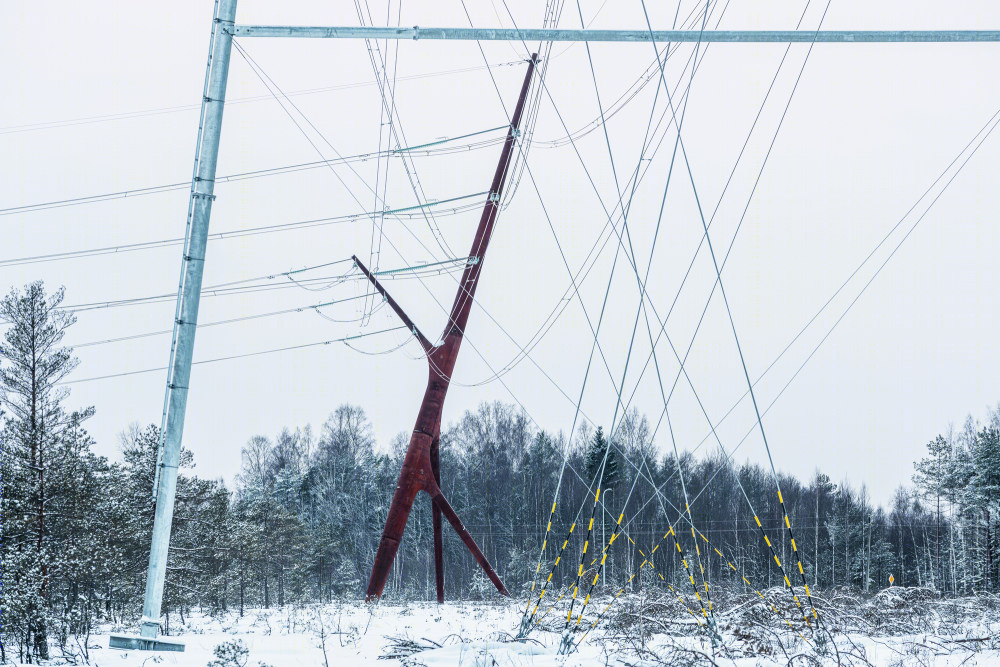

项目完工照片 | Finished Photos
