融创景观设计 | 精准搭模，细节推敲，打造高品质社区景观

来源：融创东南区域集团  品 I 研

WHY?

为什么你的设计图和实景图是这样的画风？

设计图（图片来自网络）

实景图（图片来自网络）

而融创的景观设计图和实景是这样的画风？

微风之城示范区设计图

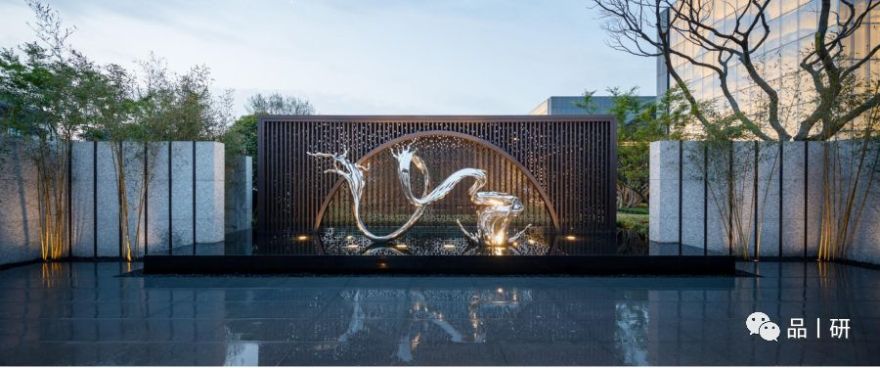

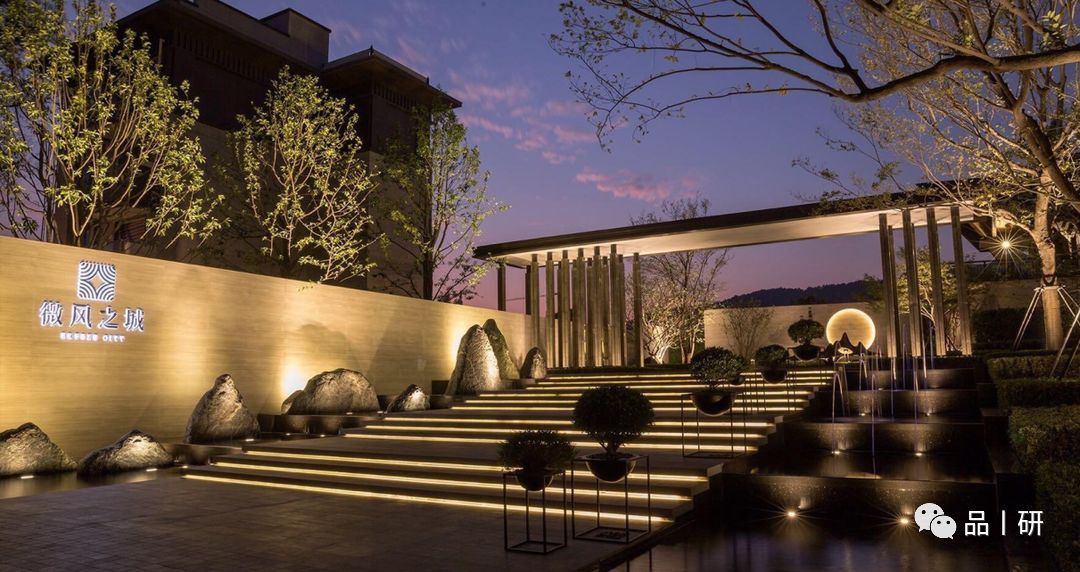

微风之城示范区实景图

海逸长洲示范区设计图

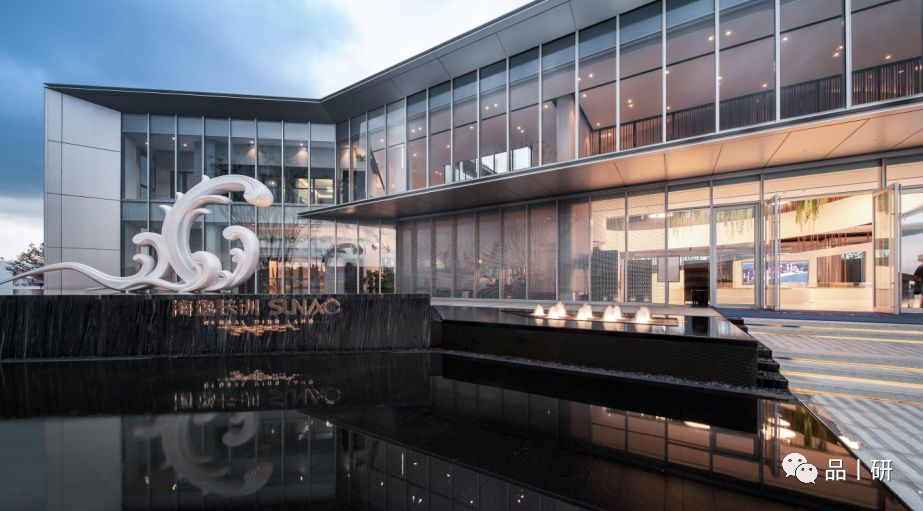

海逸长洲示范区实景图

湖州府示范区设计图

湖州府示范区实景图

此刻你的内心或许会有个小小的

WHY?

那么就让小编通过

太湖印

项目

一个小小的廊架来给大家揭秘

——融创高完成度的景观是如何养成的？

Step1.图纸模型推敲

借助三维软件建模，推敲廊架的整体及细部设计，反馈施工图纸，这应该是所有公司都会去做的事情。

模型推敲过程（此处省略……）

色彩与建筑型材色彩统一、立面木质格栅考虑耐久性调整为金属材质

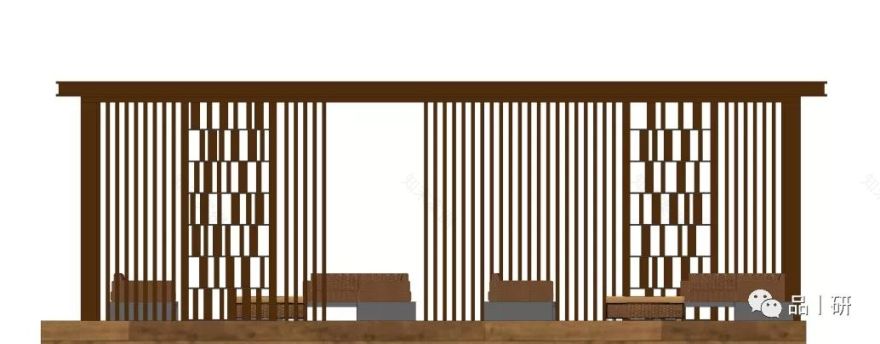

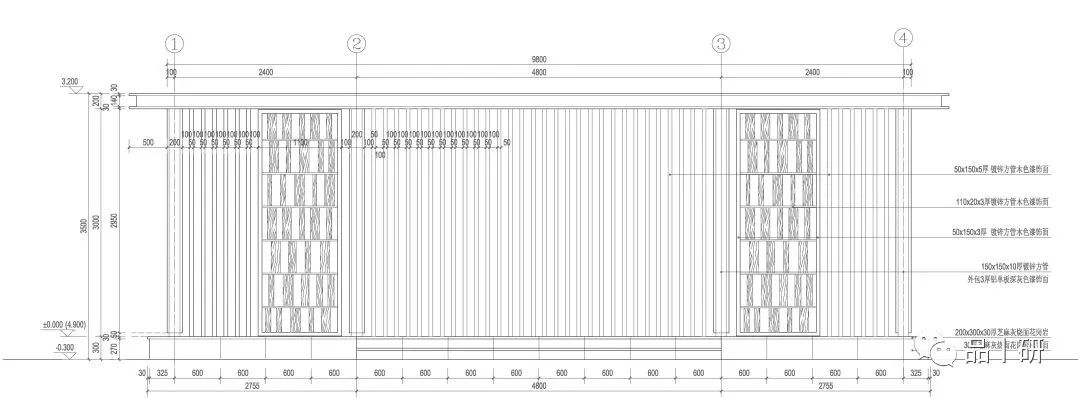

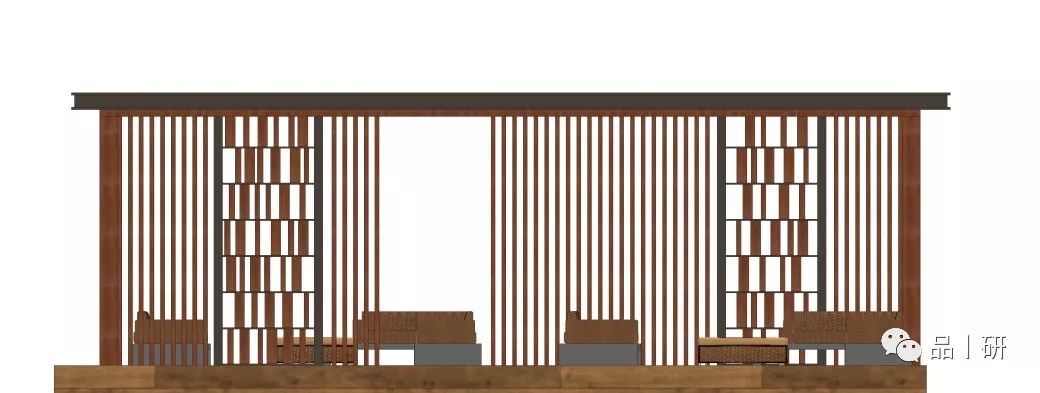

模型反馈的廊架立面施工图

  但无论是su、lu还是3dmax，

都会有一定的视觉失真,

那么问题来了

——

如何缩小设计图纸与实景的差异呢？

Step2.现场搭模推敲

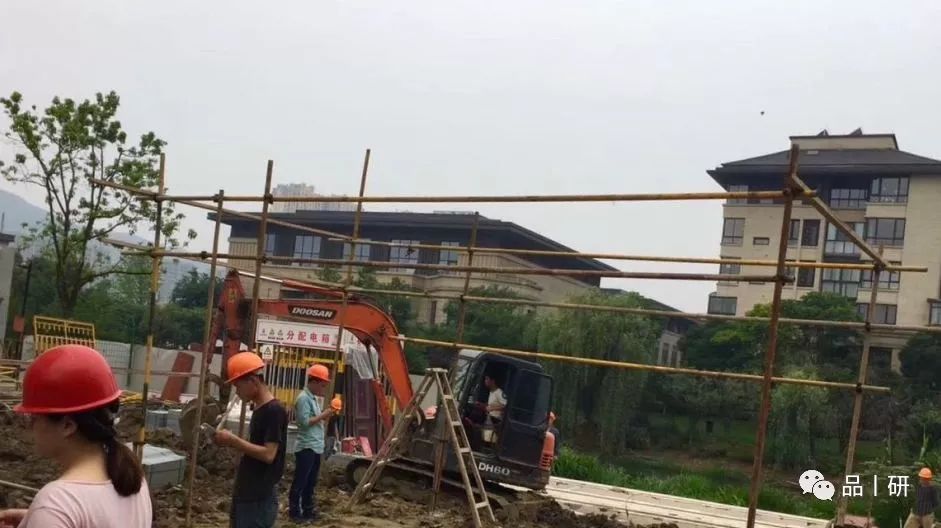

过去一般采用单一钢管或竹竿的简单搭模，我们称之为

搭模1.0

，

虽然能够大致看出廊架自身及在整体空间的比例关系；

但显然不足以满足我们

对设计精准复刻的要求。

1.0版本搭模

在此基础上我们用脚手架和遮阳布进行的改良版搭模，称之为

搭模2.0

，在经过现场评审后，对整体比例关系做出优化调整，达到实际的最佳观感。

——主要调整廊架的长宽比、高度、挑檐关系、立面的虚实等。

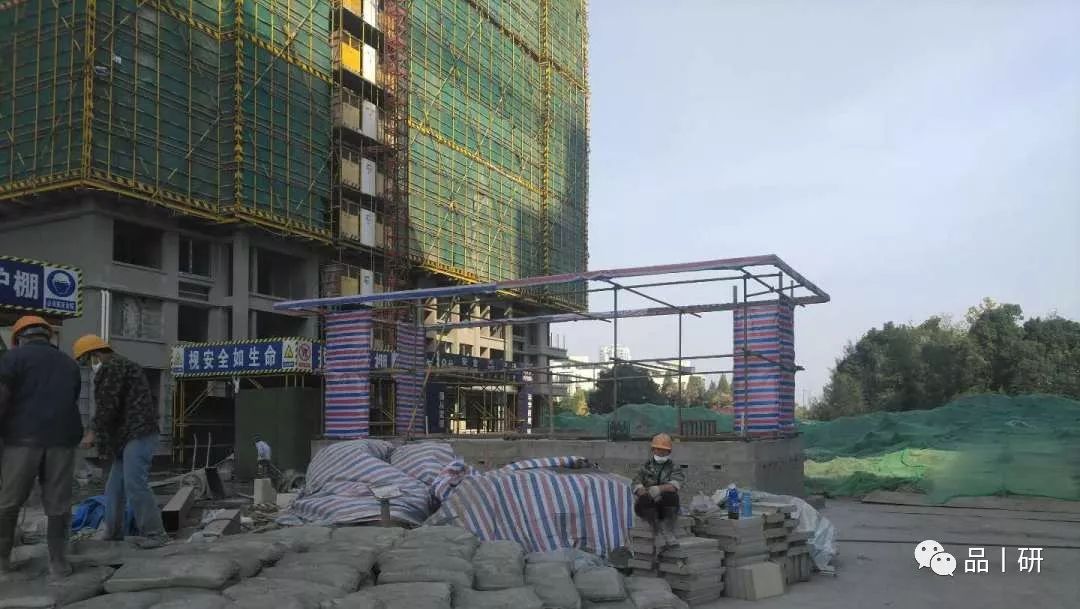

2.0版本搭模呈现更清晰的立面关系

内部实际感受1：1空间尺度

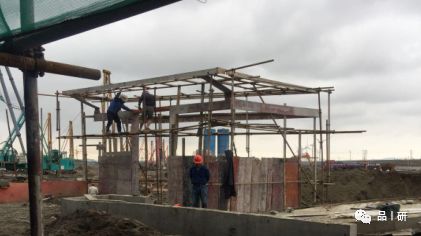

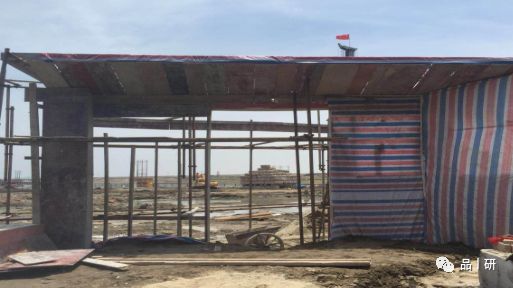

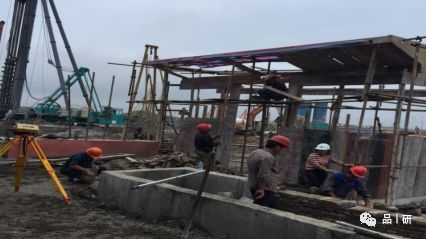

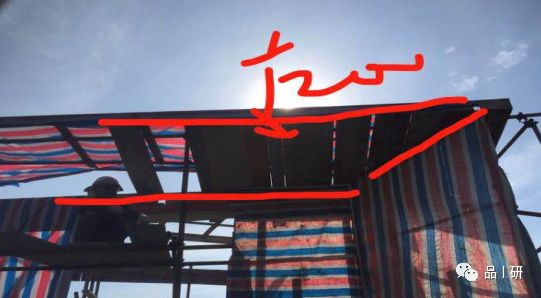

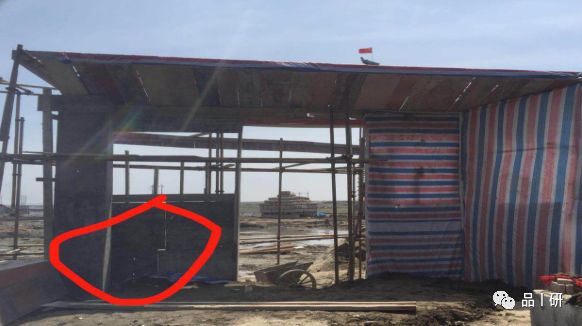

2.0搭模过程步骤演示（海逸长洲）

1.钢架先行

4.控制高度、协调比例

2.模板搭建轮廓

3.控制虚实、进深关系

5.搭模完成

而最近，融创东南的搭模已经进化到

3.0版

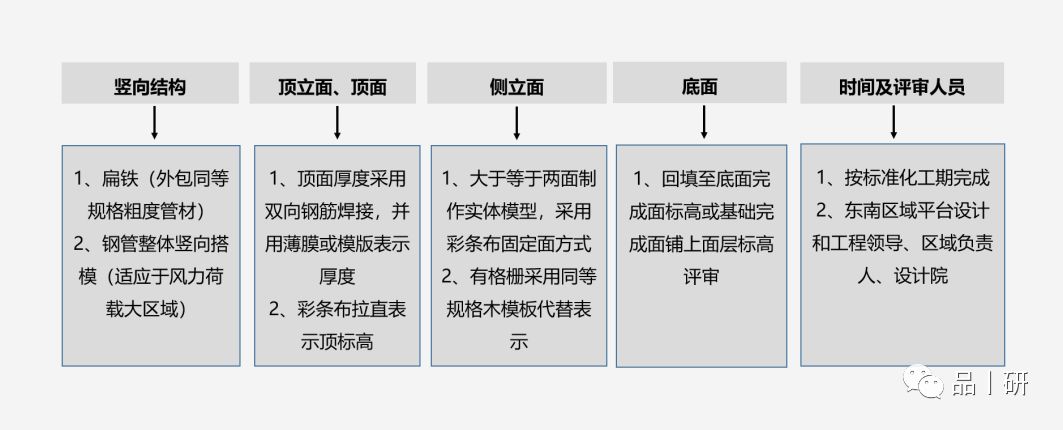

3.0版本搭模标准（增加了细部格栅的搭模，更精细地控制）

看到这里，也许你会大叫一声

what

?

这不是等于把廊架直接做出来了吗？？？

——通过精确的搭模更好地展现

设计的实际尺寸，体量感、虚实等关系，

从而可以更好地对图纸进行

精准施工

，

注意是

精准、精准、精准

，重要的事情说三遍。

St

ep3.

细节打样推敲

如果说搭模是看整体的效果，那打样则是对细节的推敲。

在和施工方对接后，廊架原有设计立面格栅采用的

非常规尺寸矩形管无法很好地施工完成

，设计对此进行了细节的调整，采用了约1cm厚度的金属板（金属板可以按照设计尺寸任意切割），以保证廊架设计的落地性。

而对于调整过的格栅里面，我们采用了

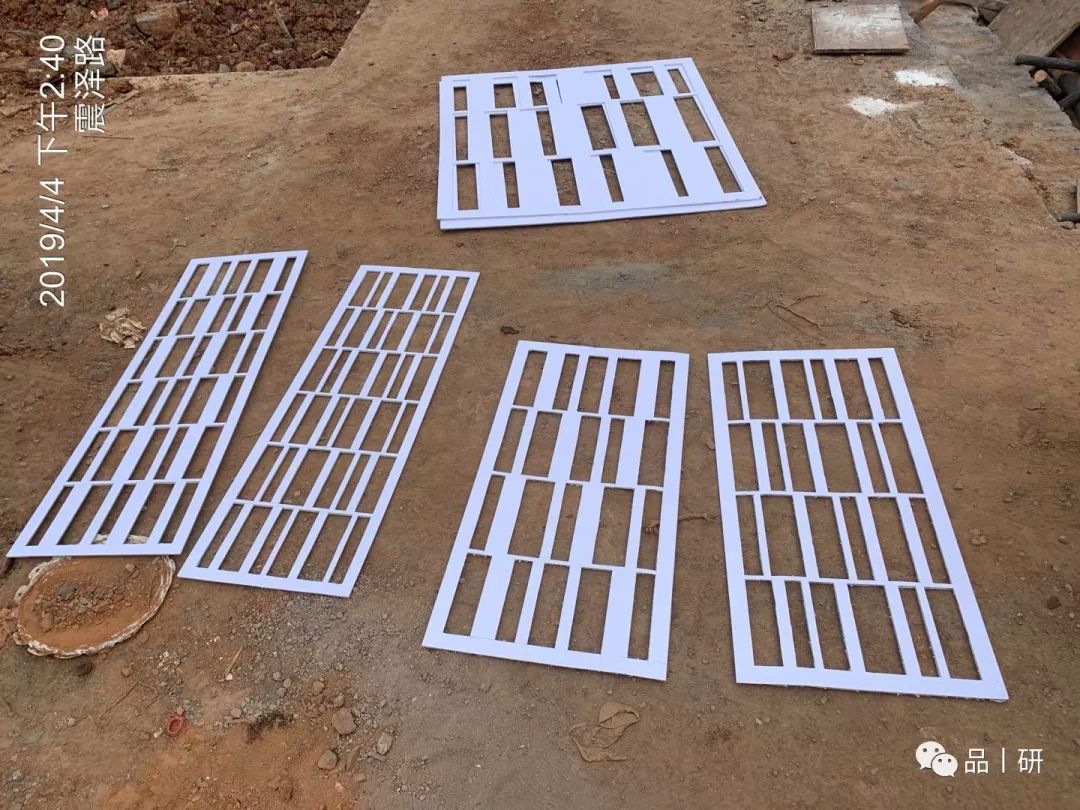

kt板整体放样（快速、经济）

，对几稿图案进行对比，反复调整至最佳排版效果。

不断地修改调整比例关系（过程太多，此处省略）

But，

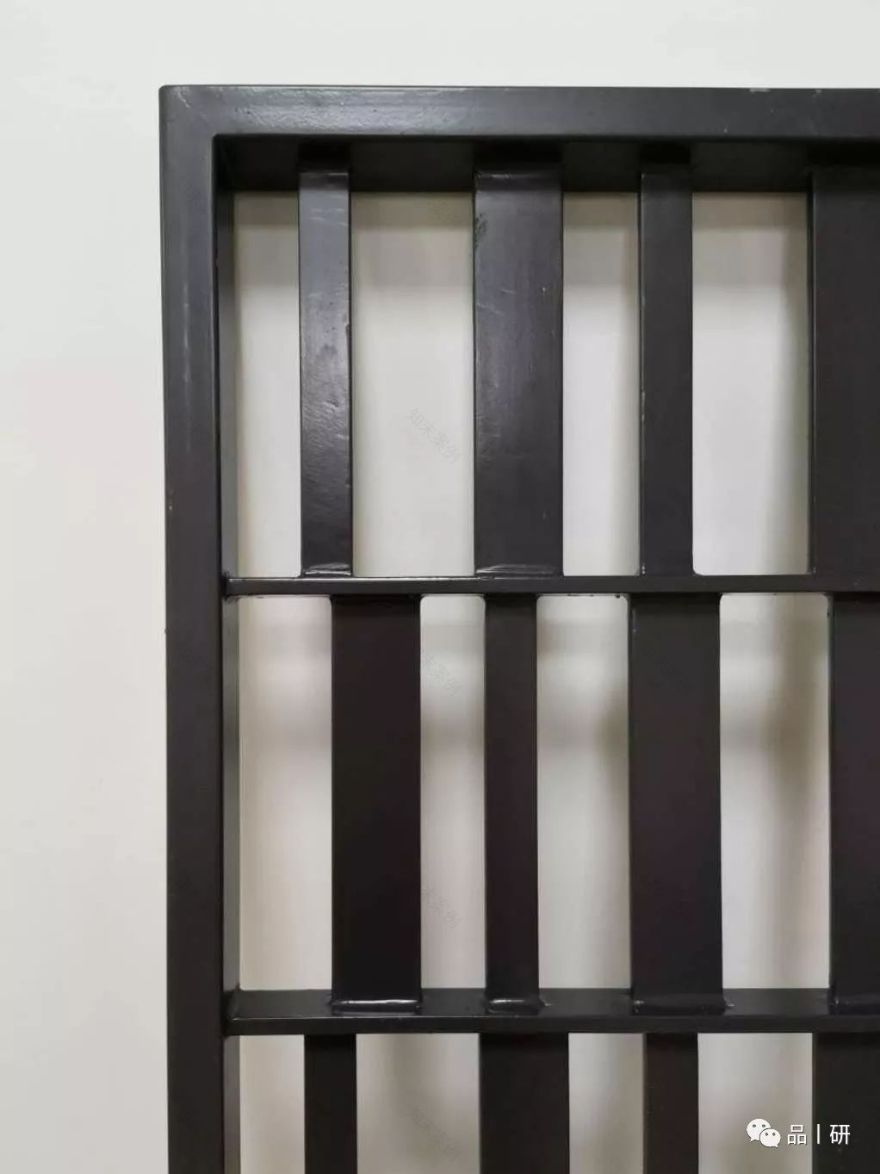

在我们采用局部打样之后，小样显示格栅金属片与边框的体量感悬殊过大（尽管之前就有这种担心，但su模型较小，无法真实感知）。

外框与横裆及格栅的体量感悬殊

1cm的薄板内退横档过多，效果不佳

对此，我们在和设计及施工方的沟通下，参考其他项目的案例，

决定对格栅的金属板整体旋转一定的角度

，从而保证廊架金属片和金属框体量感协调的同时，

增加了立面的透视变化及立体感

。

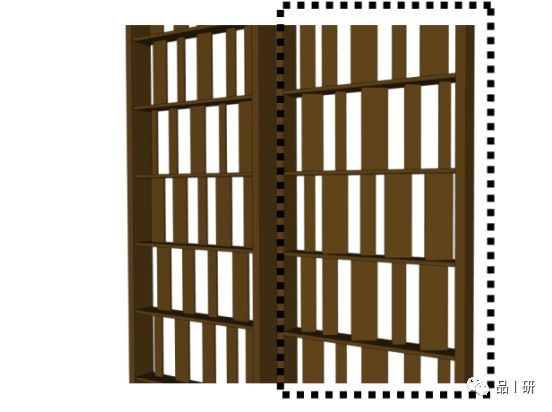

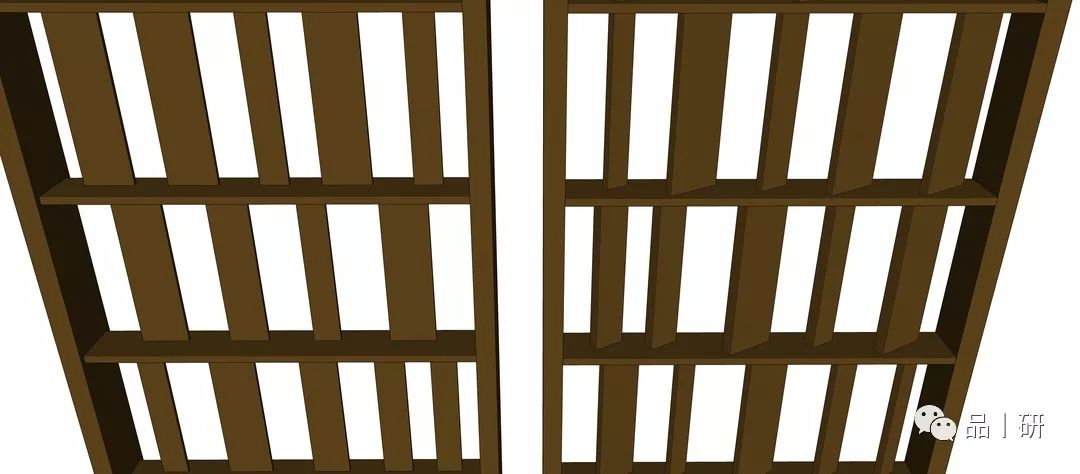

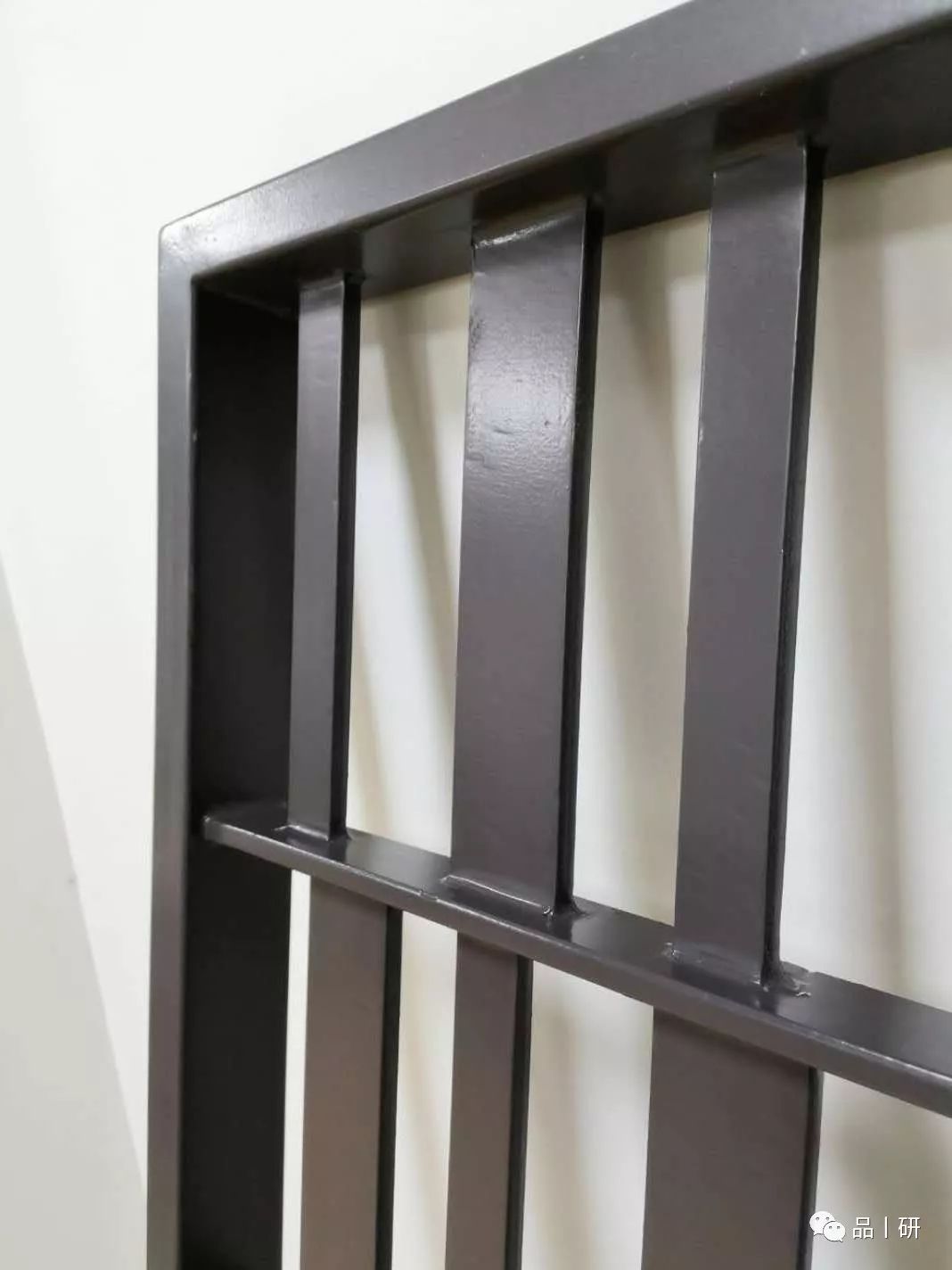

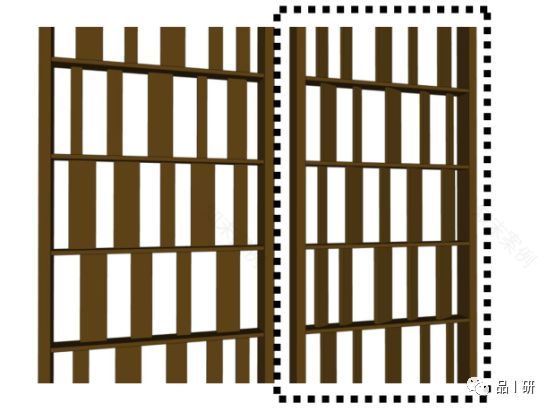

金属板旋转前后对比(右图为旋转后模型)

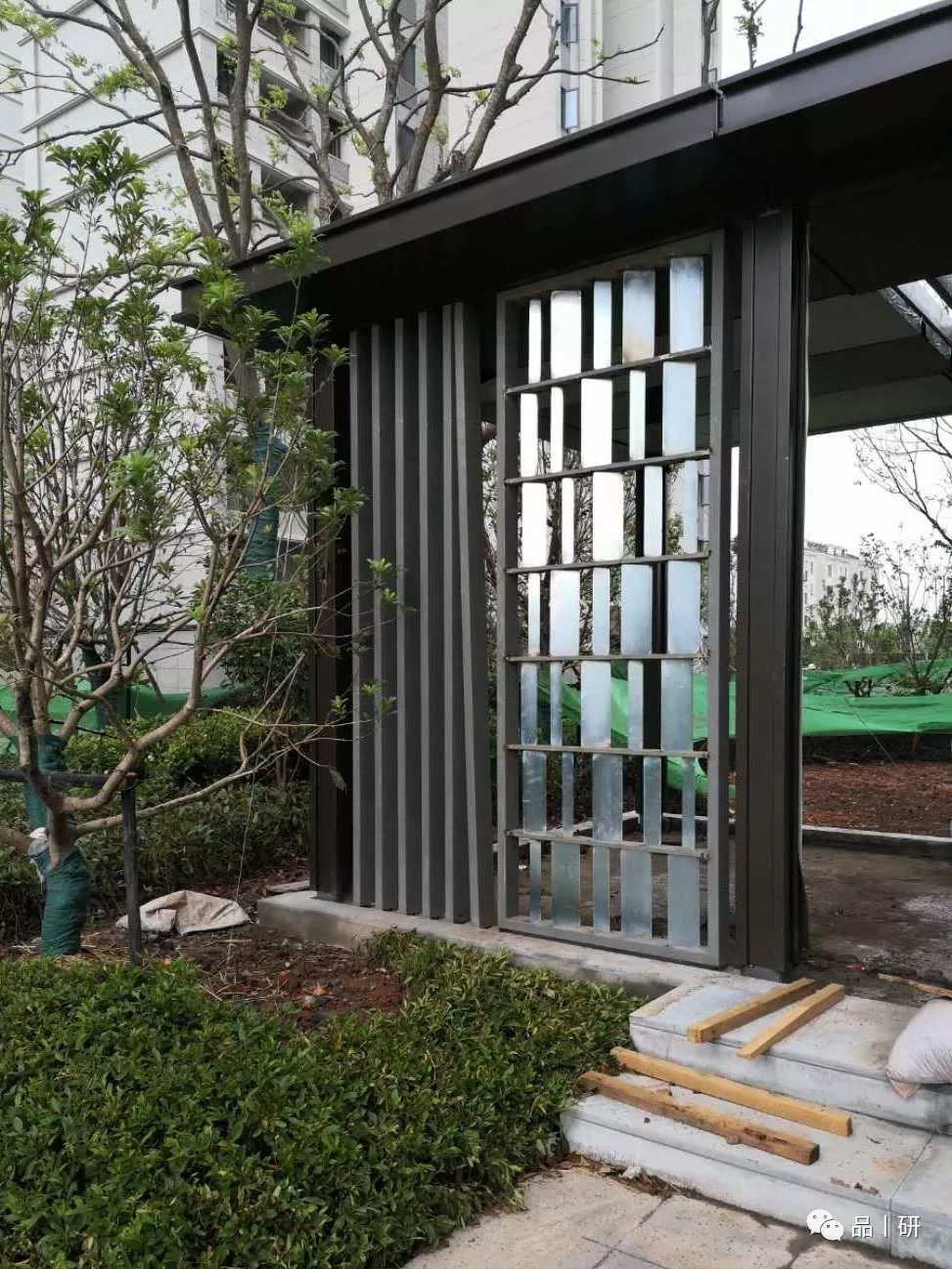

旋转过后的金属片与外框体量感更协调

不同视角产生虚实不同的立面效果及光影变化

现场采用木条和金属管反复比较确认廊架格栅的宽度及间距

廊架的色彩上采用与建筑同色系的金属漆，但考虑廊架的

亲人性

及室外铺装为冷色调的铺装，最终选择

偏冷色系的金属氟碳漆

。

其特点是：

有阳光时能反射其少量的暖色调金属质感，冬天不会感受太冷。

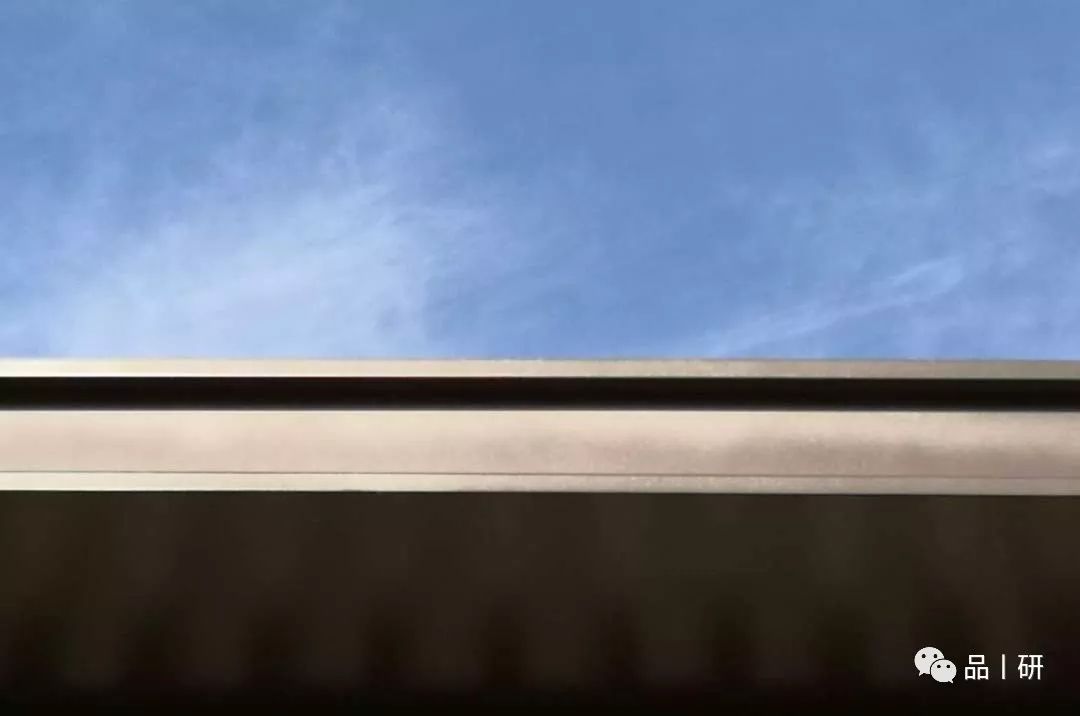

金属漆无太阳直射状态下呈冷色调

 金属漆阳光照射呈现暖色

Step4、现场实景呈现

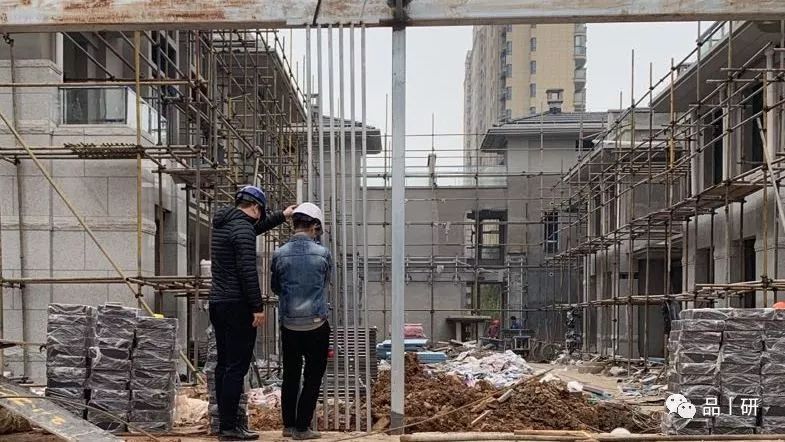

现场安装过程

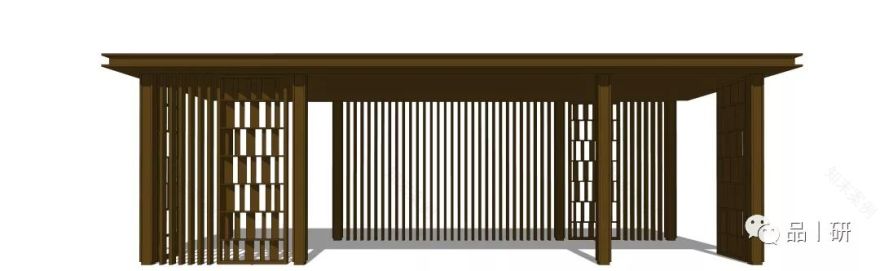

太湖印廊架设计图

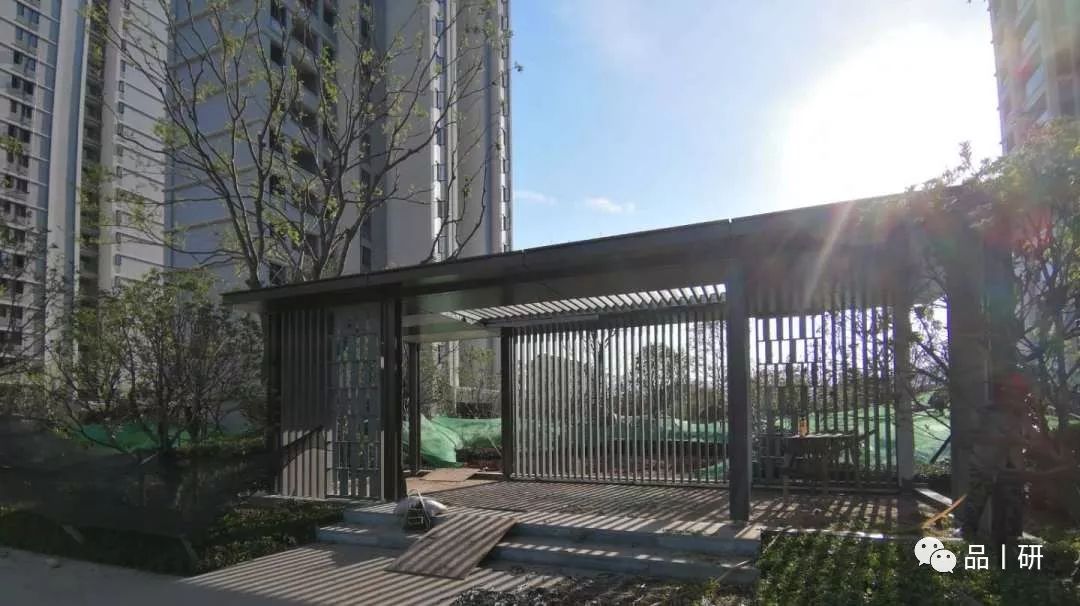

太湖印廊架实景图（施工中）

Step5、使用反馈设计

当然这还不够，我们还会通过

调查问卷

，

客服

、

物业反馈

等方式

验证设计的位置合理性、业主的使用率、喜好等

，从而反馈至后续的项目设计中，并持续地优化创新。

因为我们觉得设计是一个不断优化的、动态的进程

（尤其是绿植设计）。

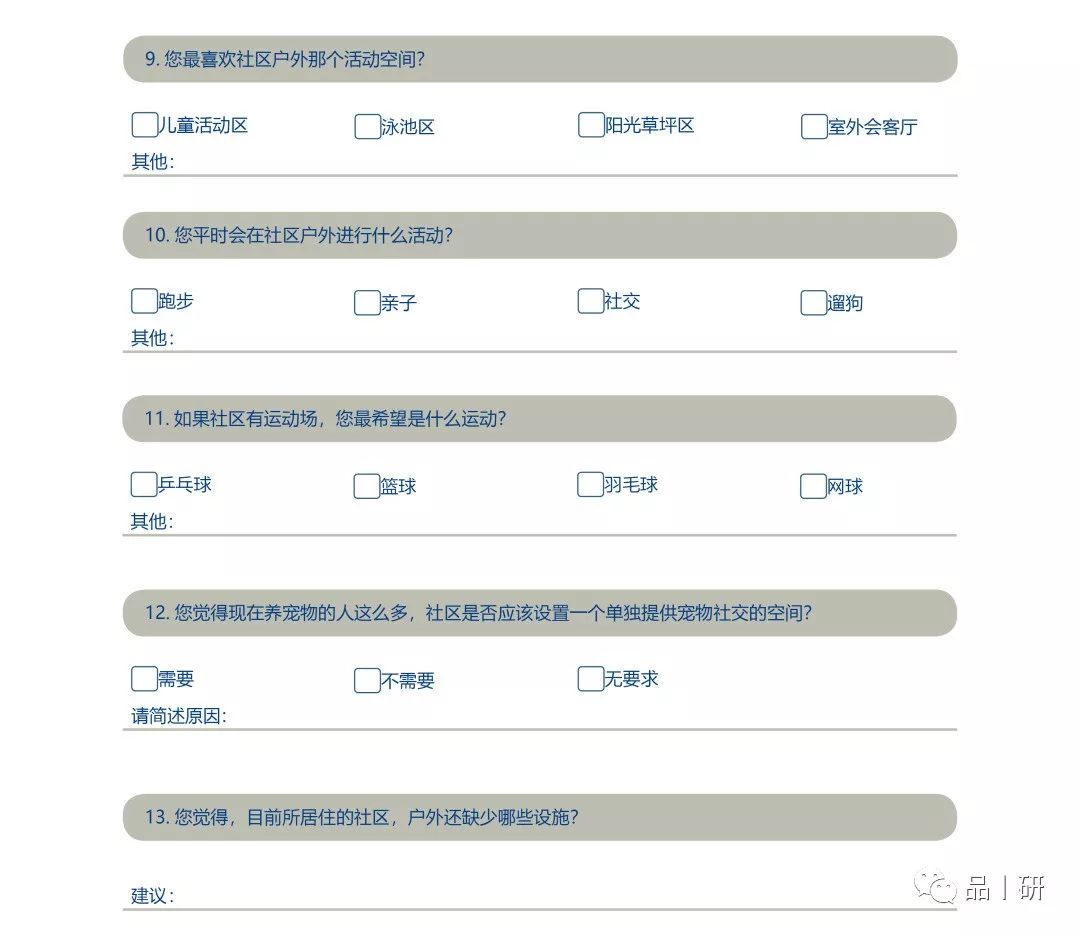

问卷调查局部

通过问卷来验证设计的合理性、业主功能的需求性等

尽管这只是一个普通廊架的设计落地过程，但我们可以采用类似的方式去控制设计落地中的方方面面，从而达到设计的预期效果。

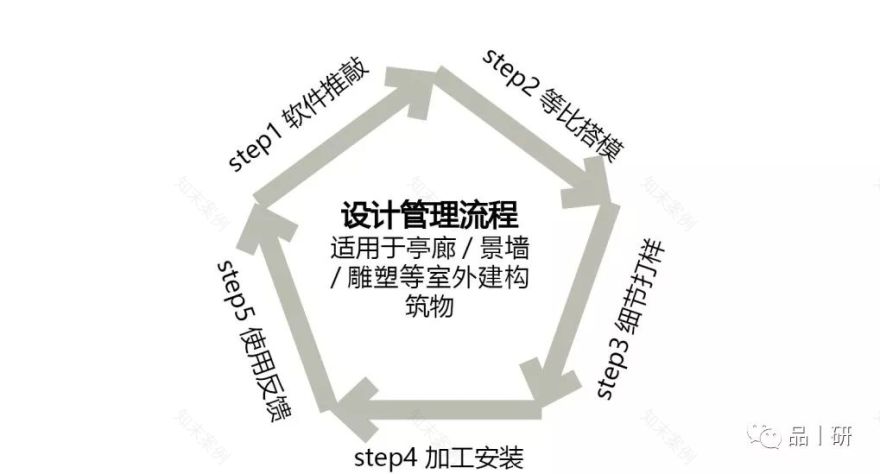

建构筑物的设计流程管理图：呈环形的优化设计过程

结语

所有的美景背后都是无数的努力付出；

无论是廊架、铺装和绿植，

抑或更小的雕塑、井盖和金属扣件，

融创景观人将始终

秉持“高品质”的态度

，

为业主和城市打造

最“归心”的社区景观

。

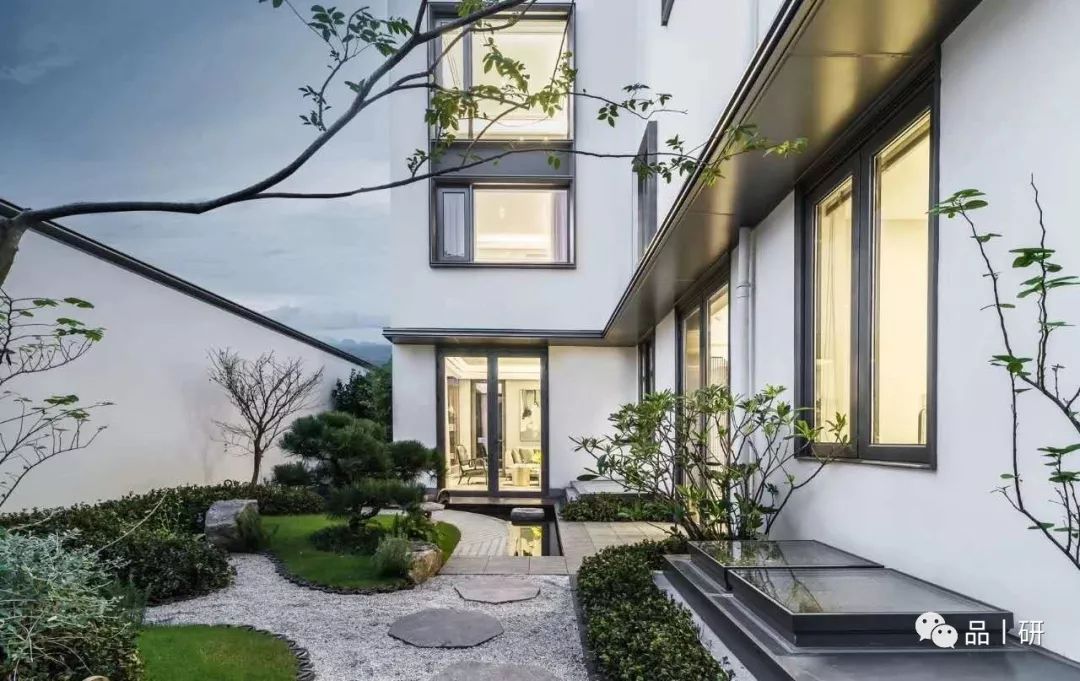

融创海越府实景图

本文中出现的大区或示范区图片均为实景图；

文中提到的海逸长洲，项目推广名为“融创·海逸长洲”，备案名为“水岸邸”“柳岸阁”“荷风庭”“朗逸苑”“凭澜居”“水韵园”“映月里”；

文中提到的微风之城，项目推广名为“融创·微风之城”，备案名为“水榭山居”；

文中提到的湖州府，项目推广名为“湖州府”，备案名为“吴越府”；

文中提到的太湖印，项目推广名为“融创太湖印”，备案名为“印湖璟园”；

文中提到的海越府，项目推广名为“融创·海越府”，备案名为“海越华府”；

本资料制作时间为2019年6月3日，有效期3天；
