神保町SF1零能耗建筑丨日本东京丨日建设计

对于实现脱碳化而言，占城市建筑半数以上的中小型建筑的 ZEB（零能耗建筑 Zero Energy Building 的简称）化至关重要。日建设计开发了一种叫做“Envi-lope01”的外装系统，该系统仅通过覆盖建筑物就可在确保视野的同时有效遮挡阳光，并为脱碳和节能做出贡献。

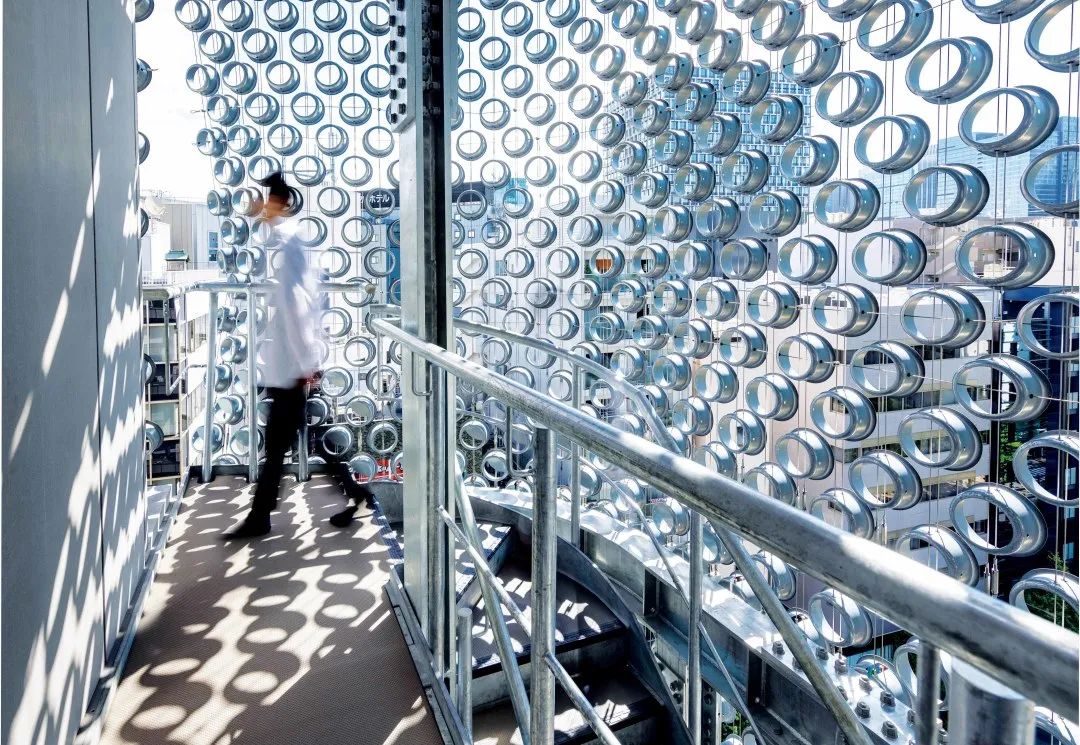

▲模拟出叶隙间洒落的光影的特点，将原本平平无奇的室外疏散楼梯打造成舒适的半室外空间。©野田东徳［雁光舍］

我们将这一系统推广用于新建和翻修建筑，并实际应用安装在了本次新建的神保町 SF1 项目中。通过遮挡太阳辐射热打造舒适的半外部空间以及细节的设计优化来减少运营和建设过程中的二氧化碳排放，旨在探索城市中小型建筑的新型设计。

▲在外立面上制造缺口，作为消防通道的入口。

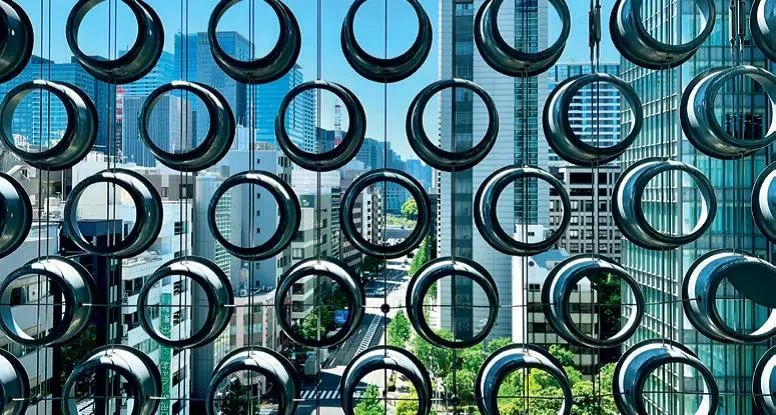

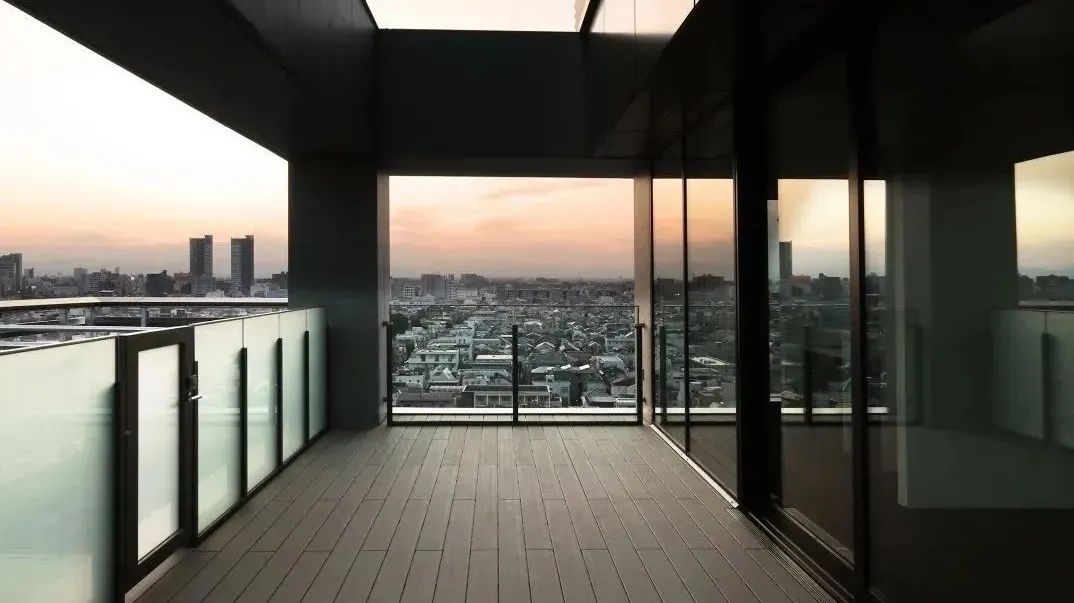

▲从室外楼梯往外看，视野良好，远处的景色历历在目。

协调密集城区复杂的周边环境

神保町 SF1 项目采用了在确保规整的办公专用区域的基础上，公共区域和外部楼梯面向街道的平面布局。因此，通过新开发的外装系统“Envi-lope01”覆盖面向街道的共用空间，在控制日照及与对面建筑间的视线干扰的同时，打造出舒适的楼梯空间。

通过计算机设计，在考虑到周围建筑投射到外墙和窗户上的阴影的同时，仔细解读太阳光的射入方式。外装用钢丝支撑，从而得以对应各种形状，R 形楼梯和用于消防的紧急入口也采用了一体化的设计。

这种追求合理性而诞生的外装，近看富有特色，远看则与城市融为一体，作为“兼具新方法与美观的另类百叶”，在密集城区打造出新的光影与风景。

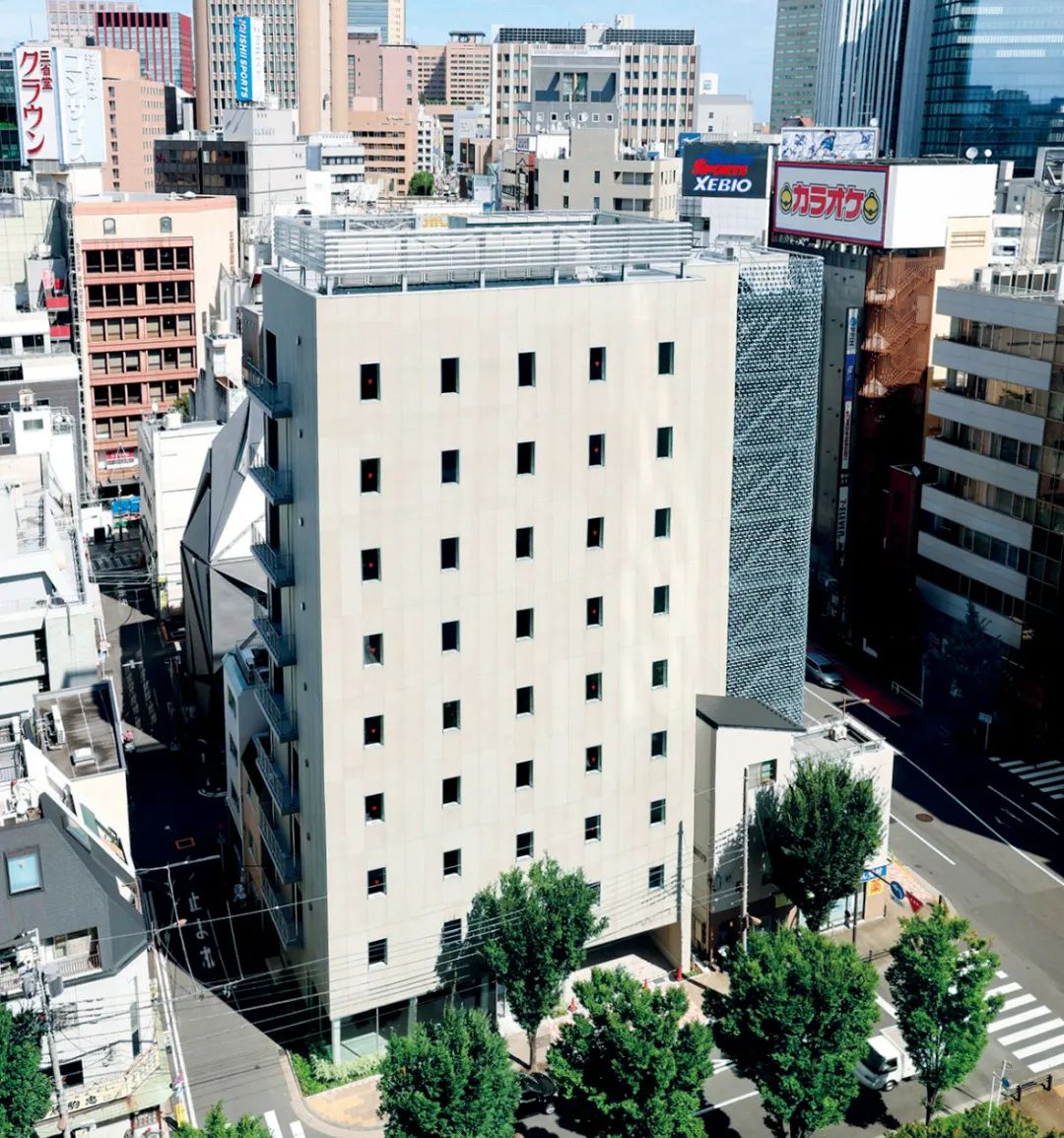

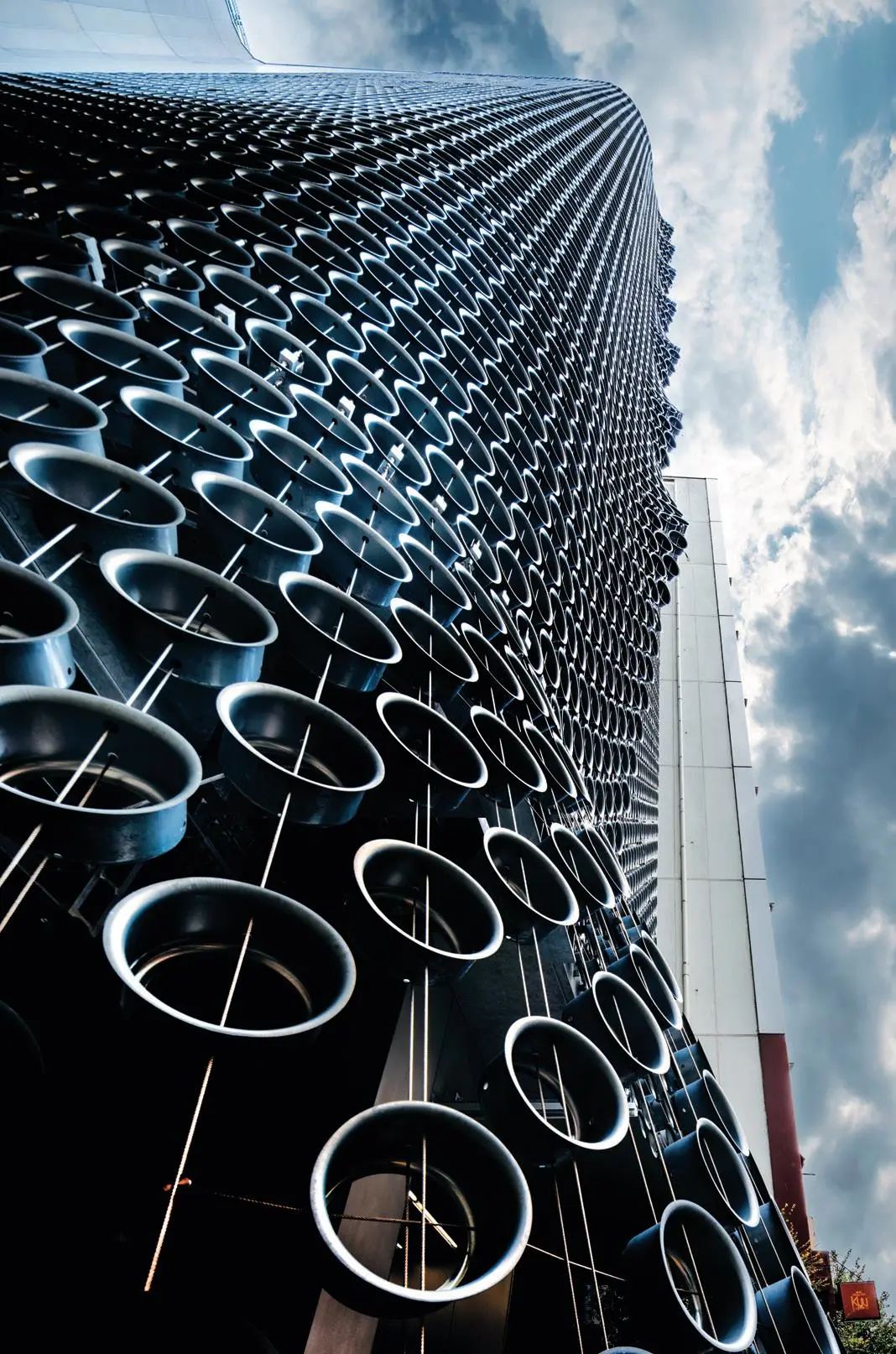

▲外观全景。©野田东徳［雁光舍］

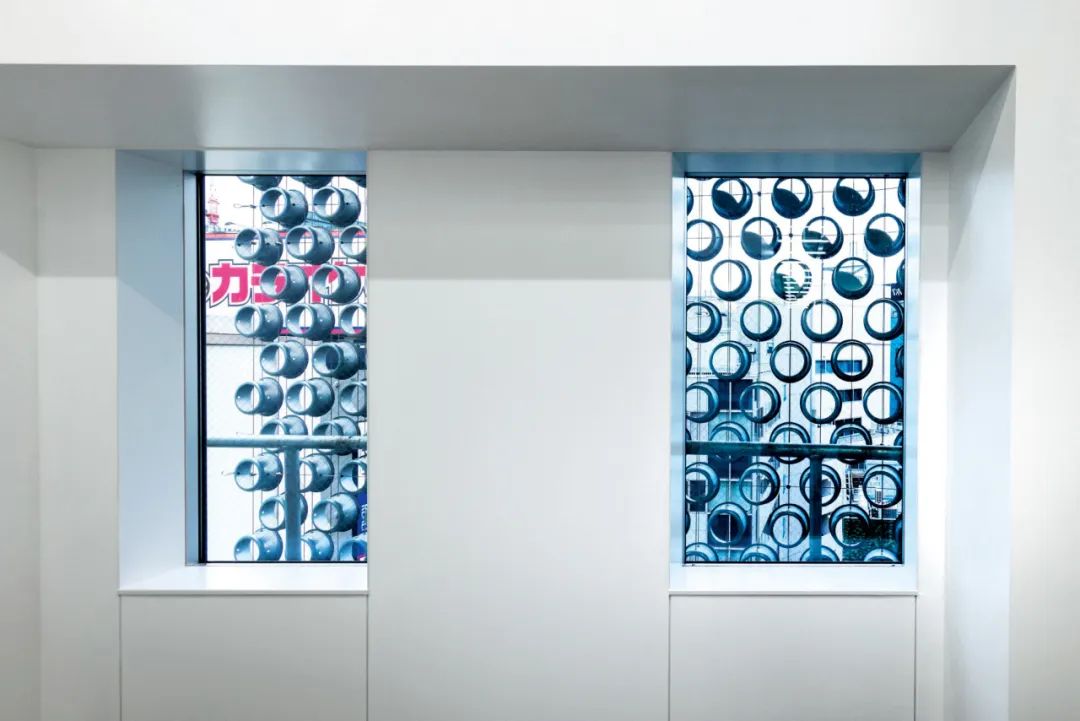

▲避免与对面建筑间的视线干扰。窗户上方的部件带有底面，可以更有效地遮挡日照。

©野田东徳［雁光舍］

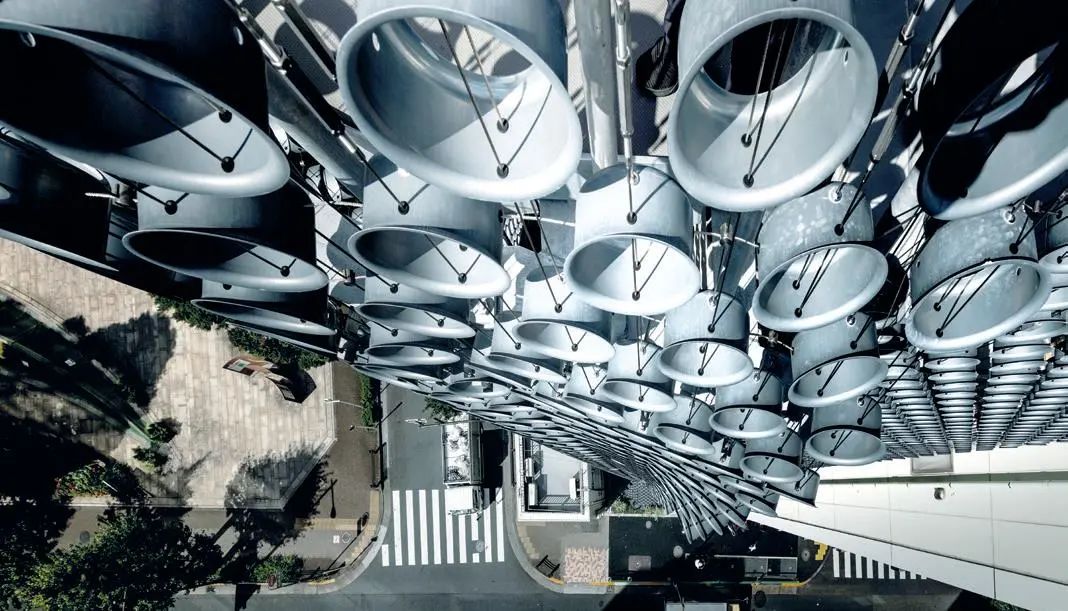

▲俯视 Envi-lope01。用极细的钢丝支撑锅形部件。©野田东徳［雁光舍］

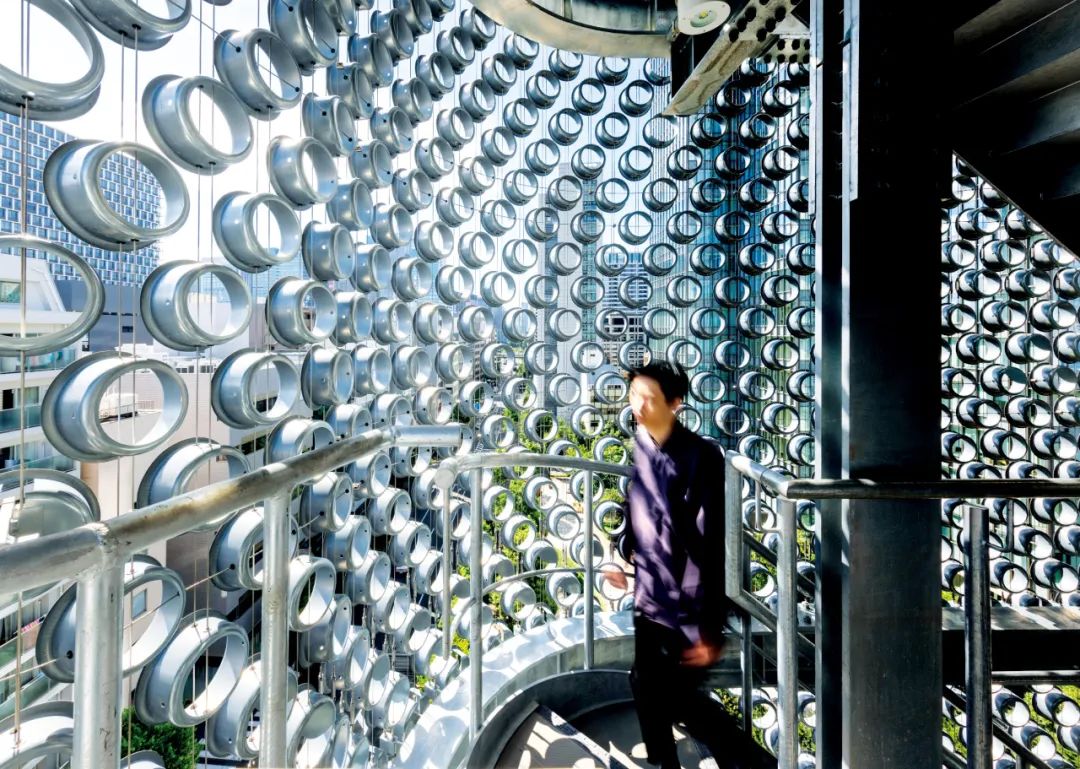

▲被 Envi-lope01 覆盖的外部楼梯和阳台。各层外装上的凹凸，将外装的缺口作为消防用紧急入口形成一体化的设计。©野田东徳［雁光舍］

Envi-lope01 开发：旨在实现数字技术与生产制造的融合

“Envi-lope”一词源于 Environment（环境）和 Envelope（包裹）的组合，意思是“将建筑包裹起来并与环境相融”。本次开发是 Envi-lope01 的首次尝试，主要特点是设计人员与外装开发人员分别在不同的团队同时开展工作。为了推导出能在最大限度确保内部视角上的视野的同时有效遮挡日照的形状，我们独立构建了所需遮挡物形状的倒算（逆向分析）系统，从而得出锅形部件底部开孔的最佳形状。由于周围建筑的影响因方位、楼层和部位而不同，因此外墙的各个部位都会生成不同的形状。

得益于只需少量金属加工即可轻松低廉地制造出强度高且能有效遮挡日照的部件，我们在锅形部件的生产技术中应用了开发合作伙伴濑尾制作所所持有的佛具生产技术，采用耐候性高的 ZAM®*材料作为饰面，以兼顾高性能和低成本。用极细的张力金属丝支撑这些锅形部件构成的外立面，可以在抑制风力摇摆和扭曲变形的同时，随之形成各种各样的形状。遥望该装置，会给人一种飘浮在半空中包裹着建筑物的感觉。

（*日本制铁的注册商标。）

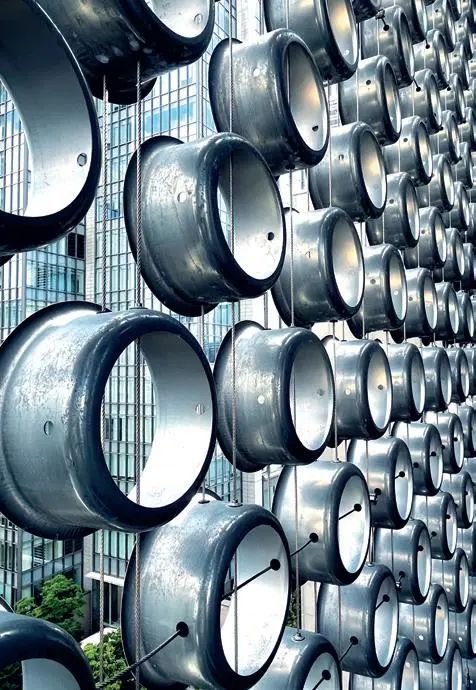

▲锅形部件边缘处具有弧度，这样不仅可以尽量压缩金属板的厚度，还能避免在加工时发生开裂，此外，还保留了通常需要切除的顶部毛刺，这也是合理降低成本的设计细节。

©野田东徳［雁光舍］

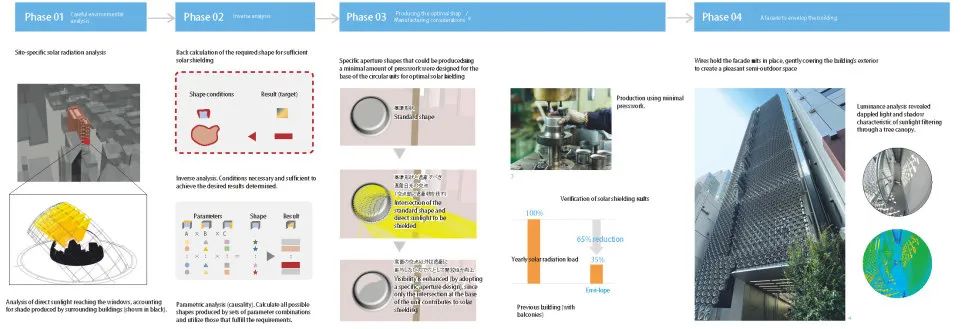

▲Envi-lope01 的开发过程

据太阳运行轨道设计出最佳的锅底开孔形状，以遮挡太阳光线。通过与当地工场合作，在制造环节巧用心思，实现了既非统一规格大量生产也非单品生产的大规模定制(Mass Customization)。

资料提供：濑尾制作所株式会社、日建设计

项目概况

项目业主｜小学馆不动产株式会社

项目位置｜日本东京都千代田区

用地面积｜1,999㎡

竣工日期｜2022 年

项目团队

寺岛和义 建筑设计总部 设计部门 设计总监

石原嘉人

建筑设计总部

设计部门

设计主管

添田昂志

建筑设计总部

设计部门

馆景士郎

建筑设计总部

数字化设计部门

设计主管
