河南省科技馆新馆建筑工程设计照明专项设计丨中国河南丨栋梁国际照明设计（北京）中心有限公司

科技越来越聚焦于数字了，数据数字数码以及基于此的算法成为视觉表象，我们看到理所当然的看似随机的内容，其实背后隐藏的是数据的逻辑和强大的算力支撑。

科技的感觉常常与金属的质感联系在一起，用光照亮建筑，表皮熠熠发光。

河南省科技馆新馆的形象造型，我理解是由预设的算法逻辑构成的，为此，建筑师应该花了很多心思，超级方管沿三方扭曲拉伸在交汇处变形，生成整个建筑的形式，而表皮就是数字式单元板。这些表皮的板在算法的逻辑下开合，产生许多虚无的洞，与室内产生关联。这些开洞的板是有预谋的设定，张合有度，依建造的逻辑由背部金属杆支撑，承担变化调节的作用，在立面上形成几处变化的泽地或岛般的存在，据说当初的方案还考虑支撑杆的电动伸缩控制，让立面实现真正的数字控制，开合自由。

▲建筑造型扭转的逻辑与力学与数学相关，是科技力量的展现。

▲建筑的造型与表皮细节在变形的张力中统一。

夜晚用光塑形，首先用投光营造出一些朦胧的体块感，暗示科技的未来。那些由于算法的逻辑产生位移的板，在单元板的内侧装了灯，亮起后，按照灯光像素点的逻辑驱动算法，调整立面上形成的呼吸岛，微动态，似乎是内部展陈内容的气势冲出了外表。

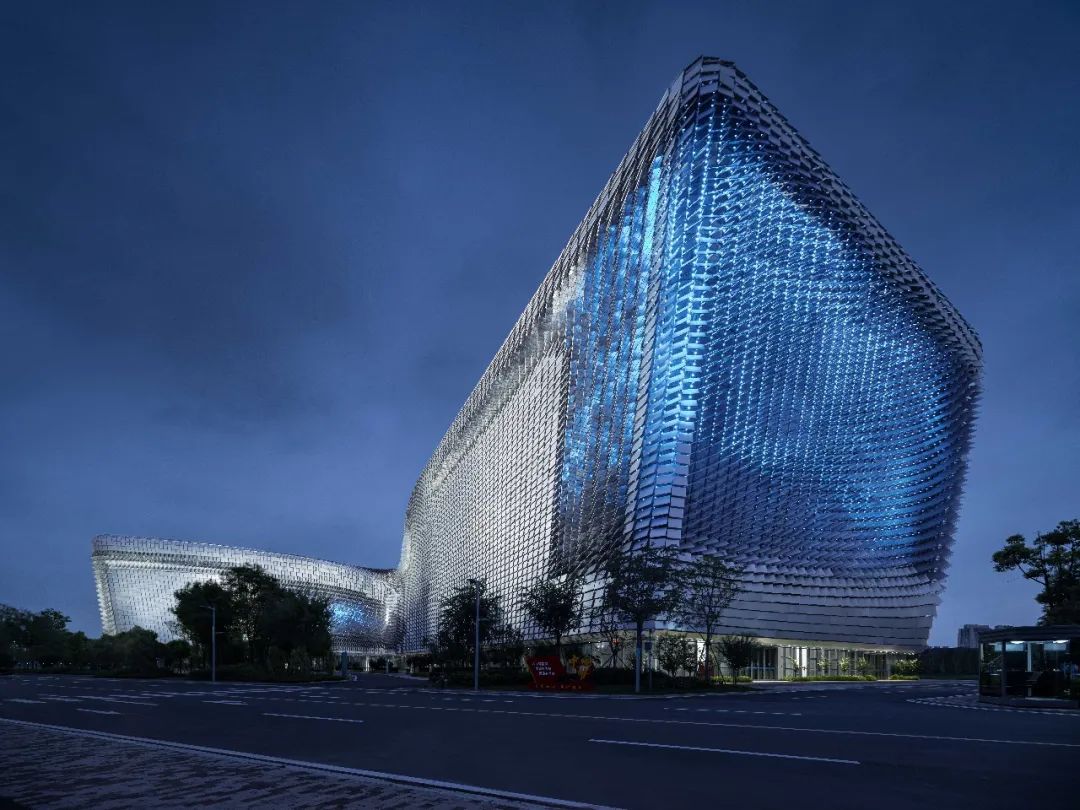

▲建筑表皮的逻辑有算法的张合，灯光嵌入单元板，形成程序驱动的画面，回应动态的科技感。

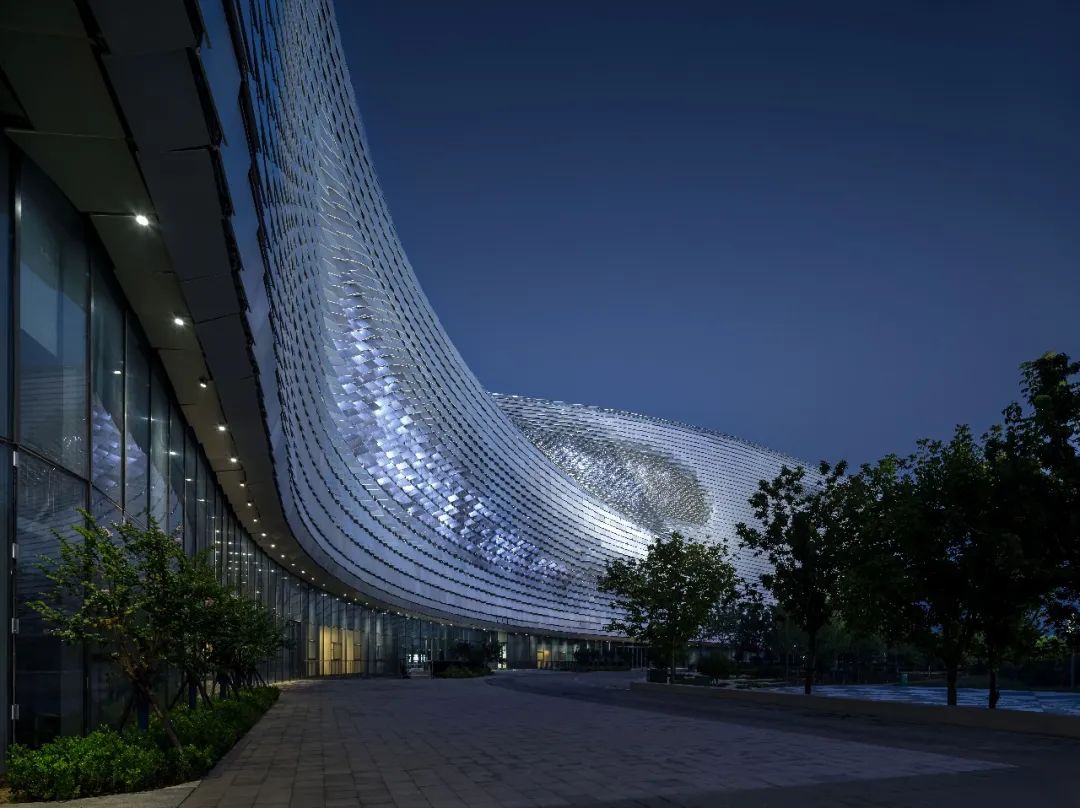

▲功能的檐口下照光，体型投光，加上表皮动态光共同诠释建筑的性格。

选取什么颜色更科技。一般来说，人类对星空最未知，想象力最丰富。天空是深邃的，天空是蔚蓝的，科技的表象显示一般选用蓝色。建筑本体投射白光，与浅灰色铝板光合呈浅灰色，寓意巨型探测器。当蓝色在漩涡处律动时，似科技在召唤，科技被吸引至这些洞，从天地，景观，建筑，弥漫至室内，构成整体动态的逻辑。科技感有时也是火热的，似一种能量在酝酿中，即将爆发。科技的未来显示对环境的友好，因此绿色也是展现色。当然在常态时希望科技是酷酷的灰金属色，更多的想象留给探索的人。

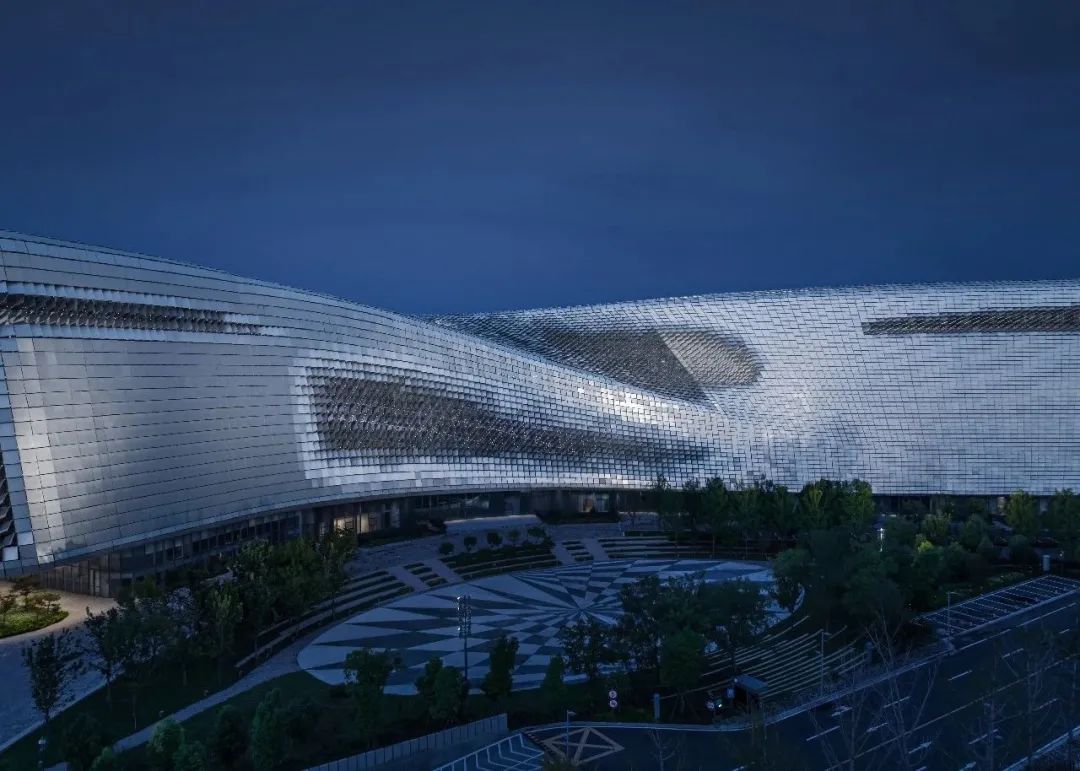

▲结构及表皮扭转的造型显示建筑的张力。

投光采用广场立灯杆的方式，立杆一般会受到景观设计师的抵制，杆只能尽量少，尽量矮。作为投光使用时，表现为火力不足。其实立杆的好处能躲开人的视线，避免眩光，同时可以从高位提供投射向下的光，解决地面功能照明。其次在庞大的建筑体量面前，灯杆只是体量很弱的设备，存在感并不强。

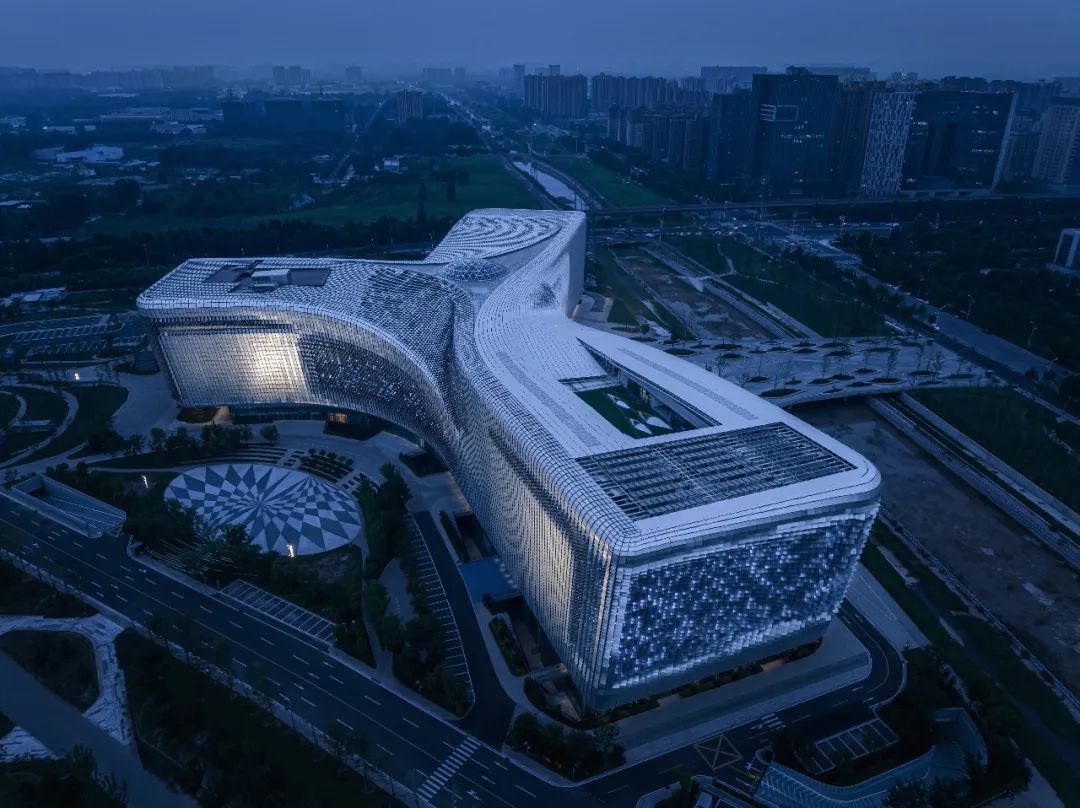

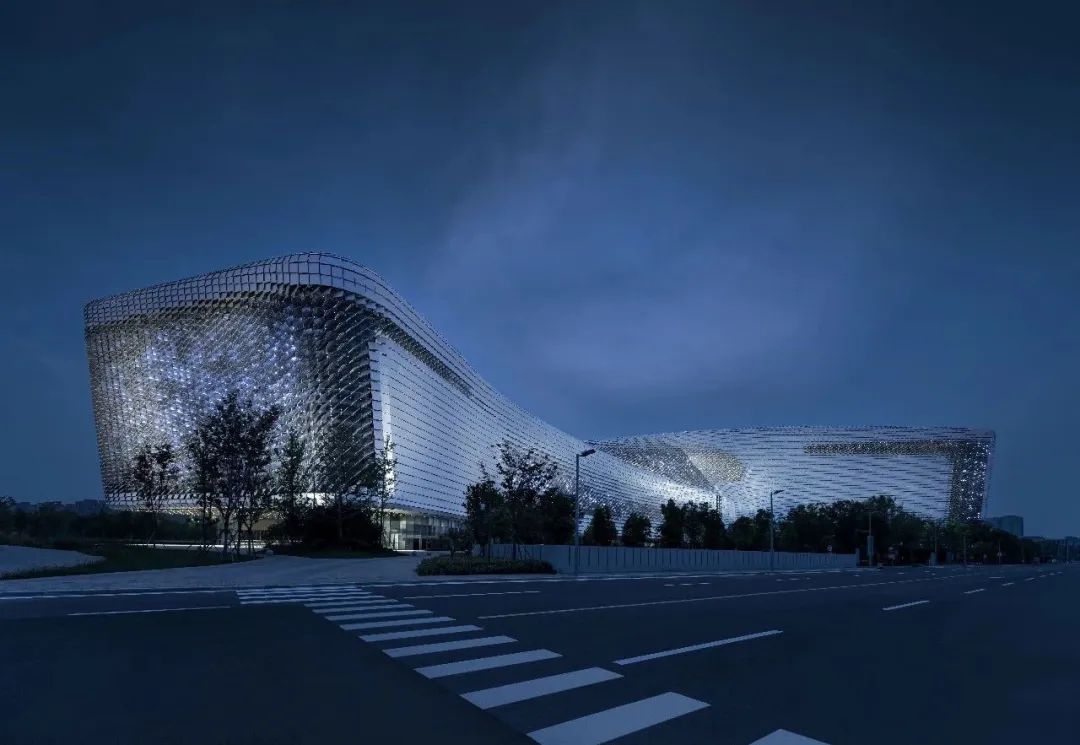

▲从主干道视角看，建筑就像是一个巨大的科技装置迎面而来。

细节上，孔洞的背后藏了点光源，把空间照亮，内侧发光，光源有时会露出来，看到点的星星闪烁，观测角度不同有时会渐变消失。

驱动控制操作，实现明暗与闪烁变化，场景随机变化不同。

点光源使用了 5w/颗 RGBW 灯具，共有点光源 29912 颗之多。

科技馆旁边有象征科技的高塔，螺旋高耸。

它是周边建筑的制高点，夜晚亮了就是标志。

塔是象征性的，光束向上照亮，光束延伸了高度，射向天空，科技与天对话。

▲肌理的变化和灯光像素的变化有机统一。

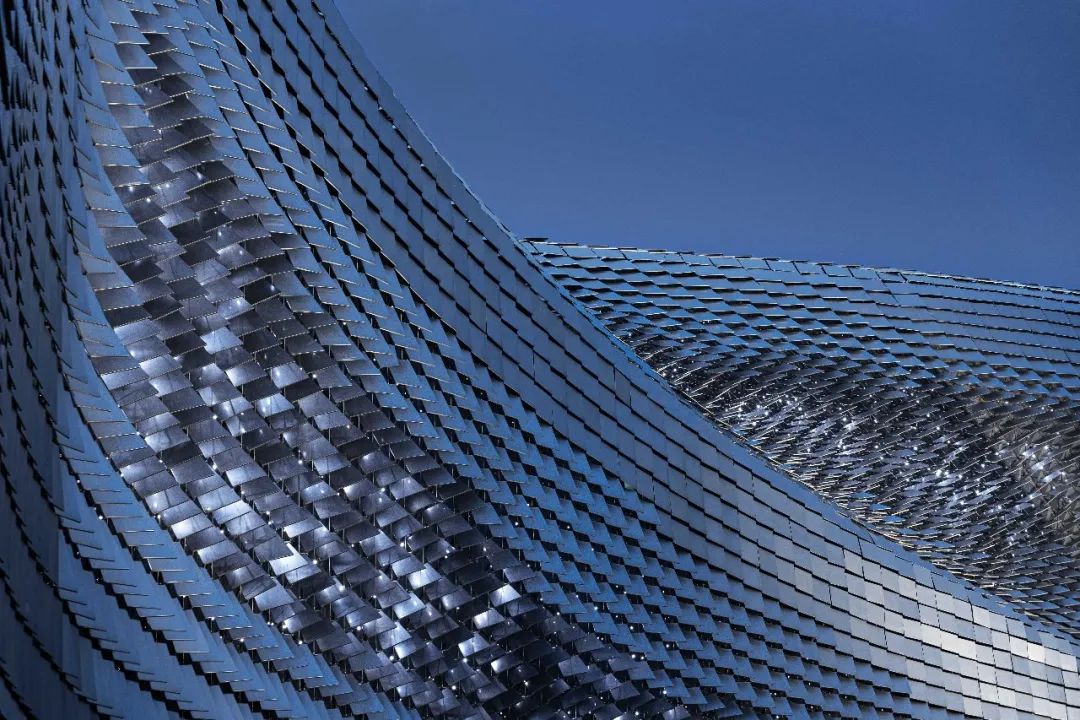

▲金属板的细节由于光的存在增加了层次、边界和韵律。

建筑项目建设是个漫长的过程，灯光设计要结合这个过程相应漫长，耐心是对结果的最有力保证。

多专业协调，稍不留神，上位条件就不存在了。

从投资看，灯光设备不算多，但每个项目的完整结果都是城市光点闪烁之处，认真对待夜的风景线，城市的夜晚才更丰富多彩，设计也就实现了价值，能为夜色夜风景添彩，自豪感顿生。

▲建筑的表皮有粒子般的光点在漂浮，透出金属板掀开的孔洞，内外气息连通。旁边扭转上升的信息塔，与建筑呼应，象征科技的力量。

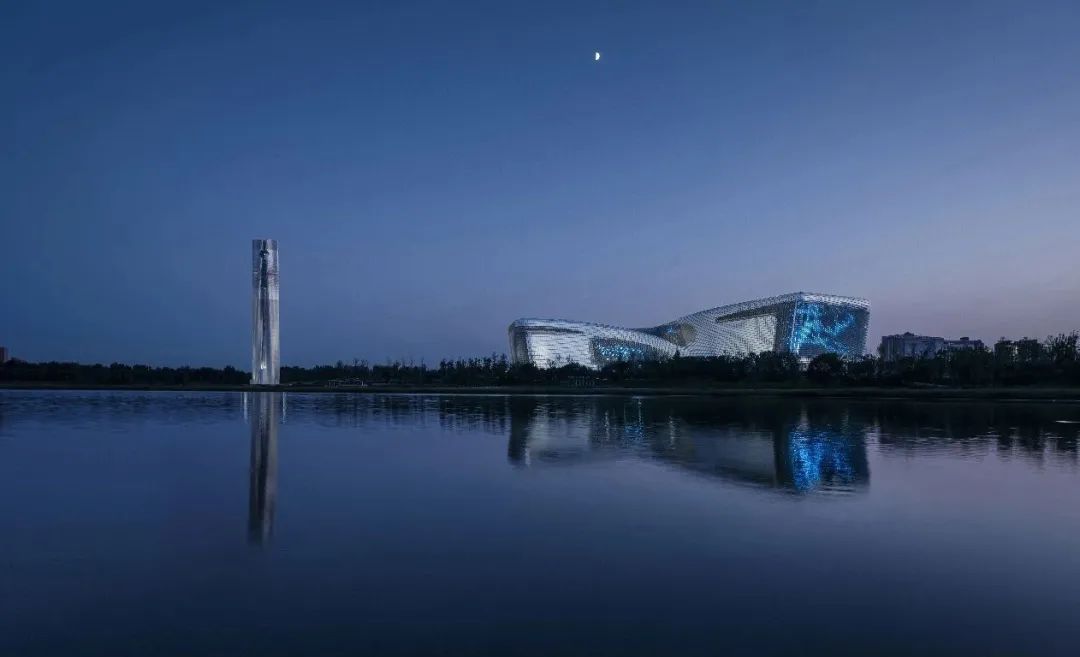

▲科技馆一边面城市道路一边面水。静静的湖面与建筑的倒映完型了科技建筑的姿态。

项目名称：河南省科技馆新馆建筑工程设计照明专项设计

项目委托：同济大学建筑设计研究院(集团)有限公司

建筑设计：麟和建筑工作室

照明设计：栋梁国际照明设计(北京)中心有限公司

团队成员：许东亮，史乃亮，陶紫辰，丁照杰，武和平，韩世玲，李小维，袁莉等

项目摄影：楼洪忆

主要产品应用：

TG01 投光灯 功率 150W/m 色温 4000K 角度 30°

TG02 投光灯 功率 150W/m 色温 4000K 角度 12°

TG03 投光灯 功率 260W/m 色温 5000K 角度 6°

TG04 投光灯 功率 150W/m 色温 4000K 角度 25°

TG05 投光灯 功率 260W/m 色温 4000K 角度 6°

TG06 投光灯 功率 260W/m 色温 4000K 角度 12°

DG01 点光灯 功率 5W/m 色温 RGBW 角度 120°

TD01 筒灯 功率 9.3W/m 色温 4000K 角度 34°

XL05 线形灯 功率 75W/1.2m 色温 5000K 角度 16°
