2023 年 11 月 24 日，汉堡阿尔斯特游泳馆举办盛大的开业典礼。作为欧洲最大壳体建筑之一，这座游泳馆始建于 1972 年，由建筑师霍斯特·尼森（Horst Niessen）、罗尔夫·施托默（Rolf Störmer）、瓦尔特·诺伊豪瑟（Walter Neuhäusser）以及工程师约尔格·施莱希（Jörg Schlaich）设计，是汉堡战后现代主义建筑的标志。

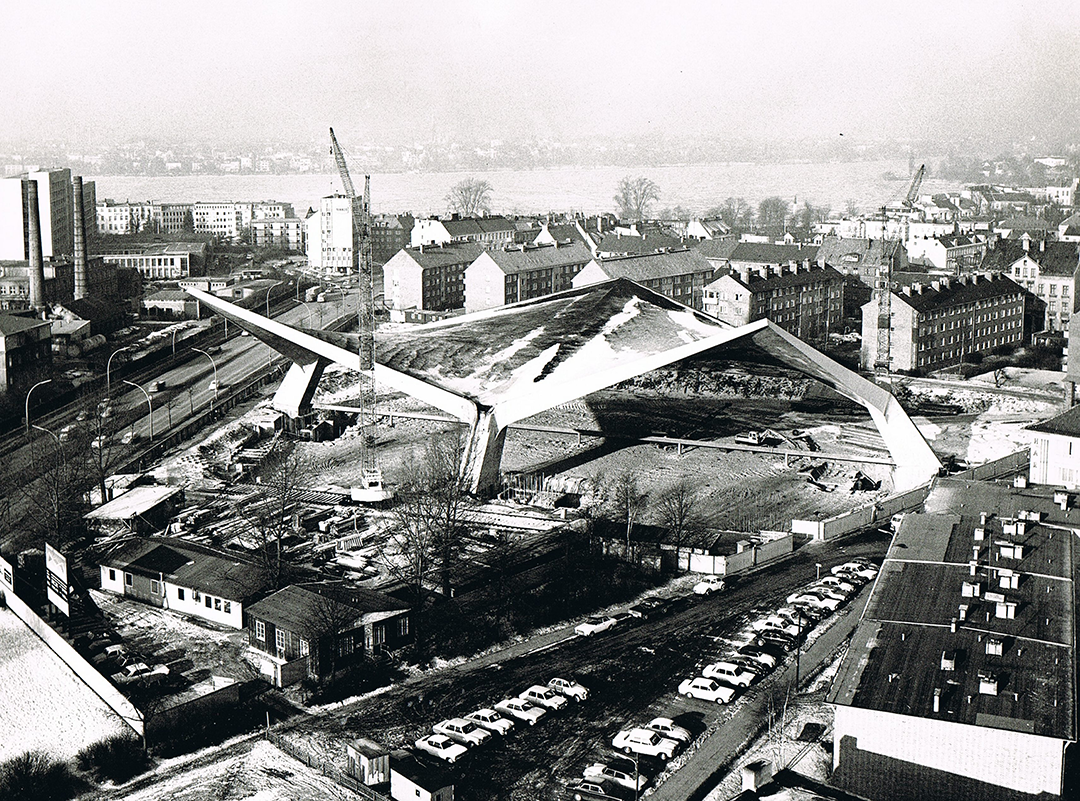

△ 历史设计图纸

ARGE Horst Niessen, Rolf Störmer / Bäderland Hamburg

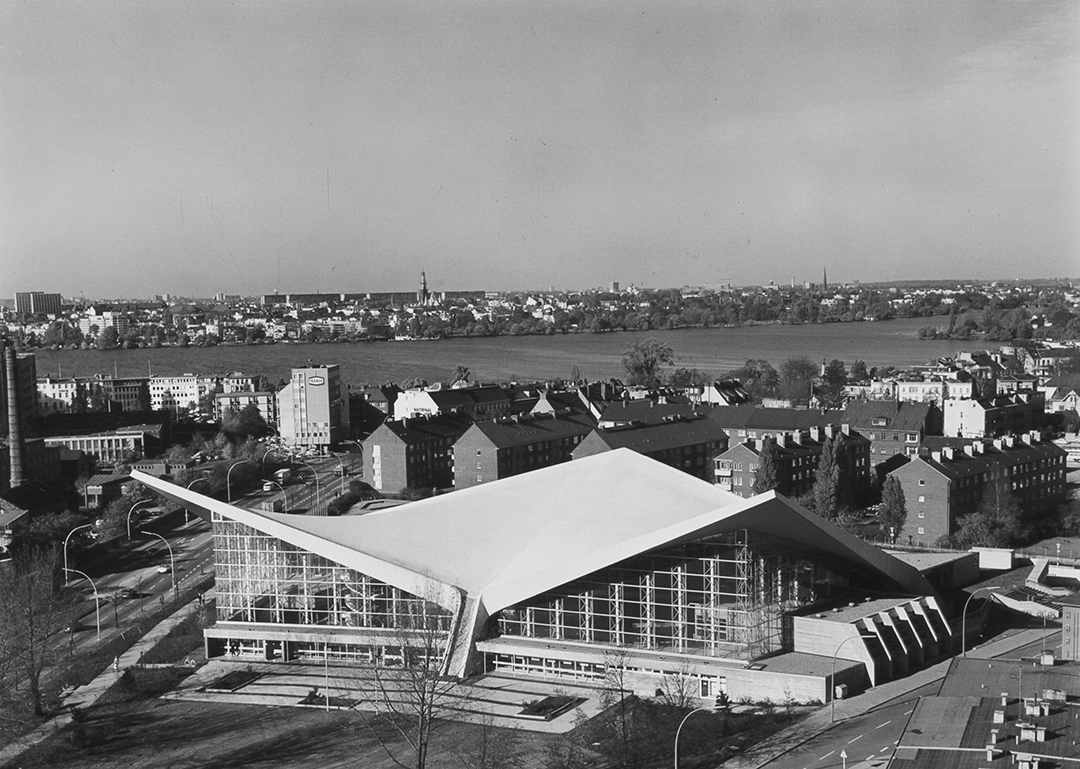

△ 改造前

Baederland Hamburg

三根结构柱支撑的混凝土屋顶由两个双曲抛物壳面组成，让当时的汉堡居民联想到悉尼歌剧院，从此建筑被亲切地称为“水上歌剧院”。壮观的壳体屋面、配有 50 米游泳池的巨大内部空间以及外立面结构，都在改建中得以保留。与此同时，团队首次在总体上对体育设施进行了重新设计，并增加了现代化设施。

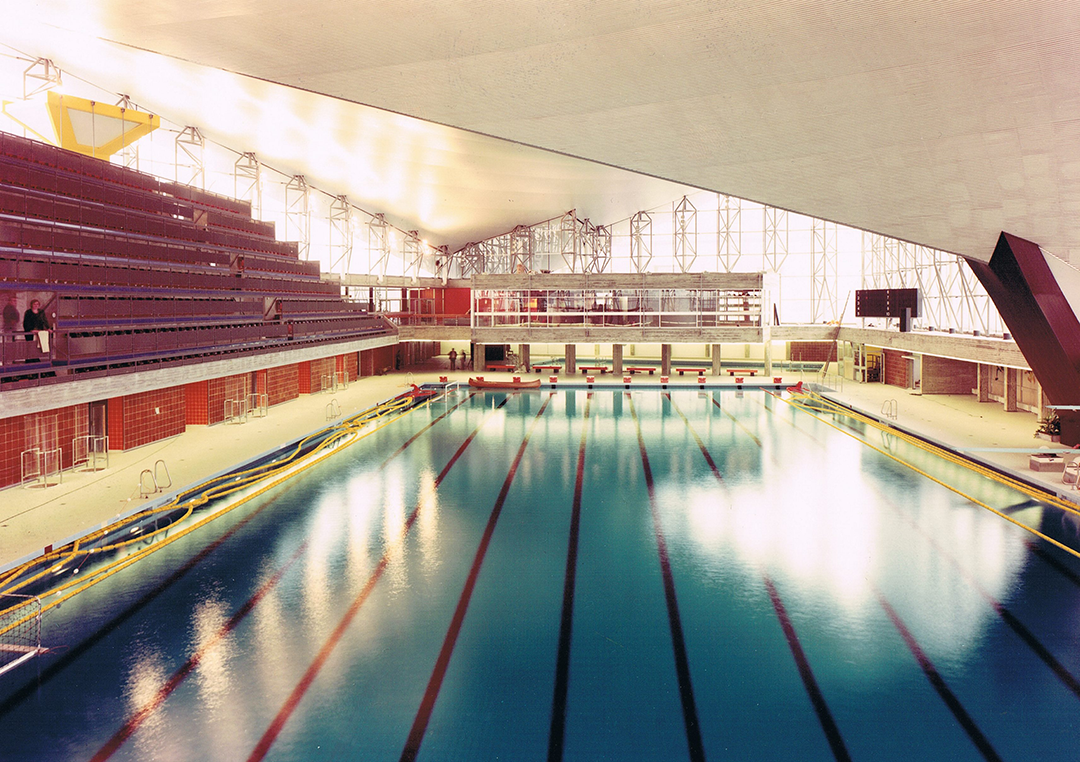

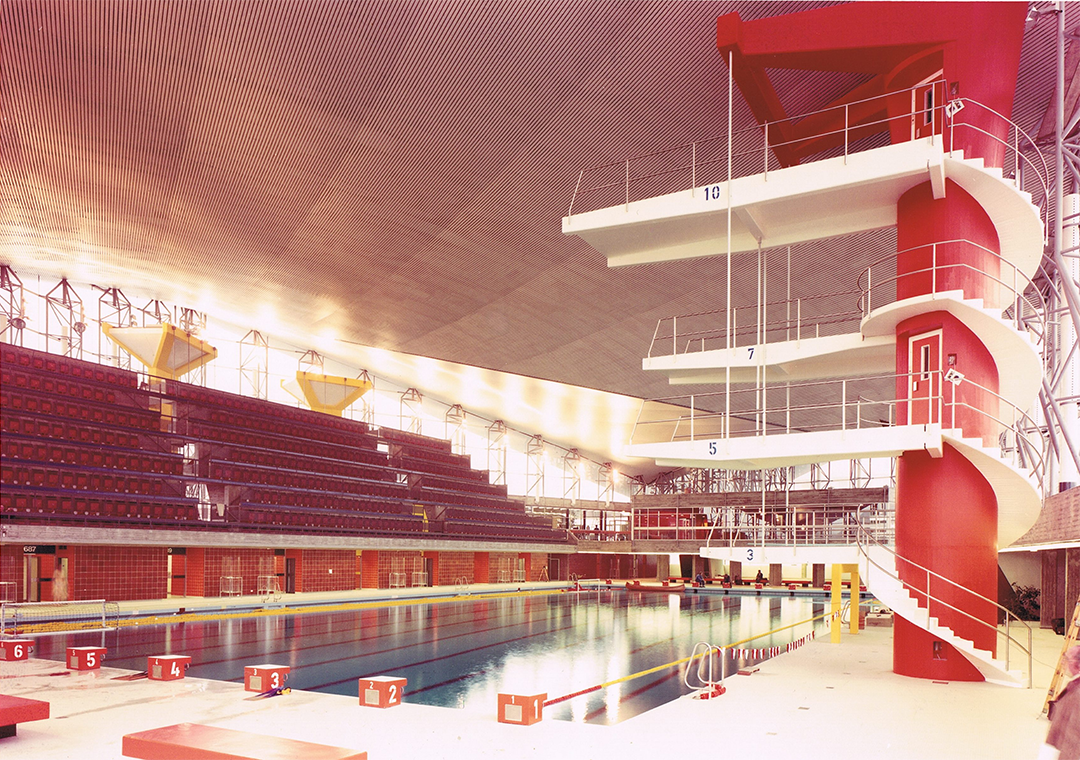

△改造前©Baederland Hamburg

阿尔斯特游泳馆最初是作为比赛场馆而建，多年来逐渐被当作市民休闲和游泳设施使用。尽管其 2014 年的访客达到了 40 万人次，但出于成本原因，关于关闭并拆除游泳馆、然后建造一座现代化新建筑的讨论，一度被提上日程。

gmp 与 sbp 施莱希工程设计咨询有限公司合作进行了一项可行性研究，为保留和翻新该建筑提供了决策依据。被列入文物保护名单的壮观屋顶在此发挥了关键作用。

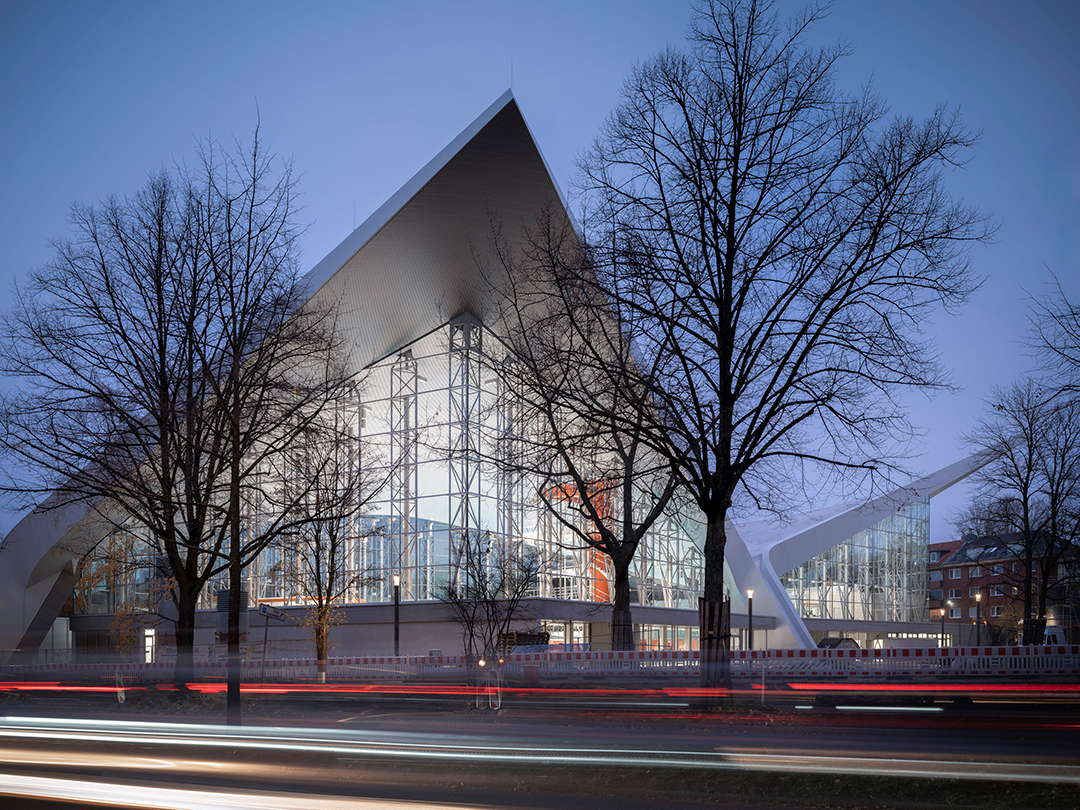

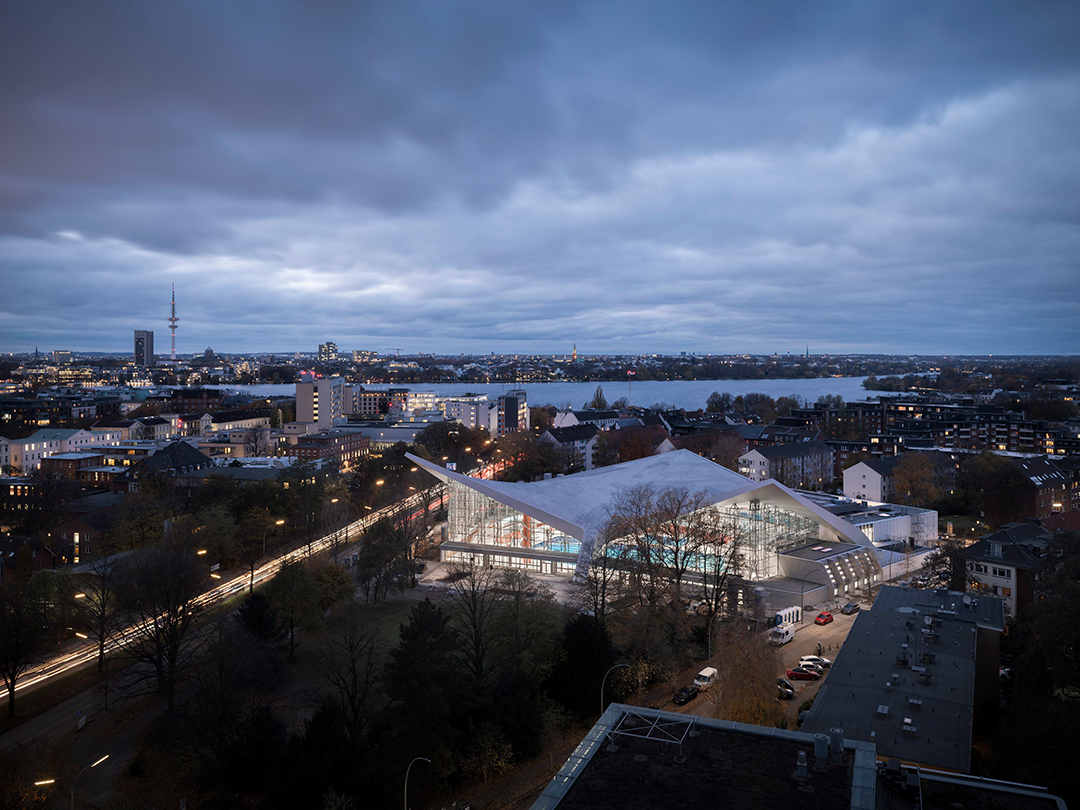

△游泳馆改造后外观©Marcus Bredt

灵动起伏的屋顶面积达 4500 平方米，厚度仅 8 厘米，由三根结构柱对角支撑，顶端高达 24 米。三根结构柱中的两根通过游泳池下方的受拉结构连接。屋顶跨度达 96 米，是世界上同类建筑中最大的屋顶之一。

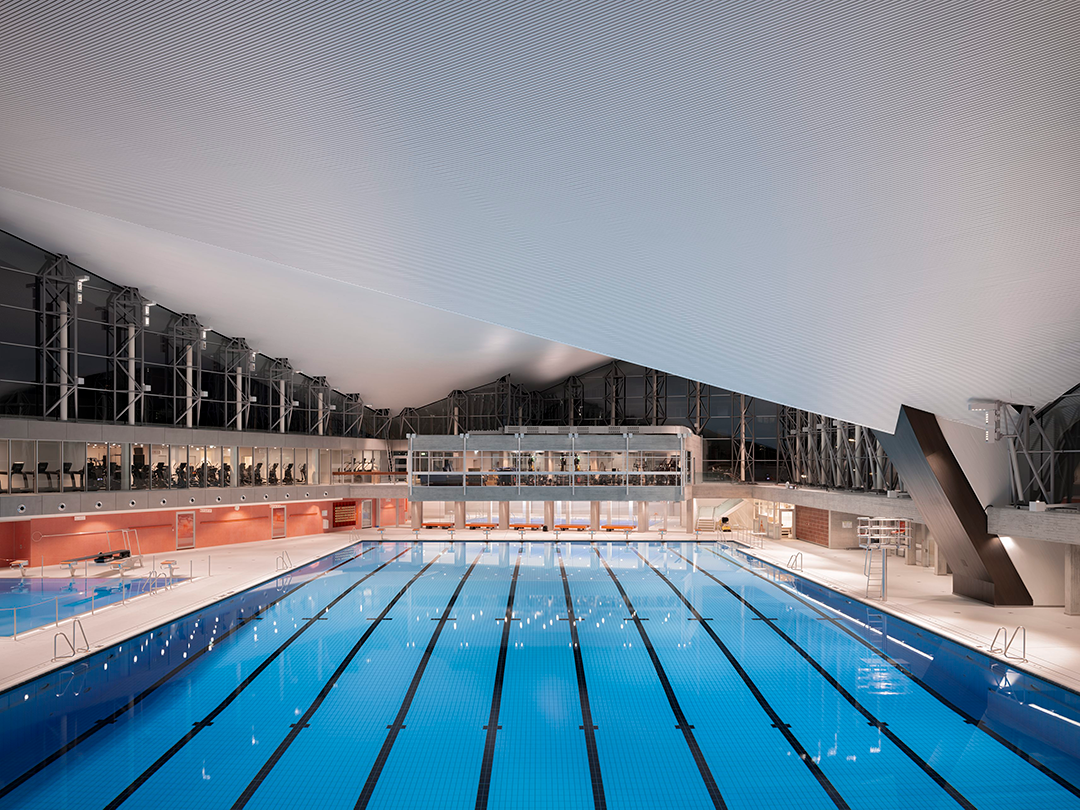

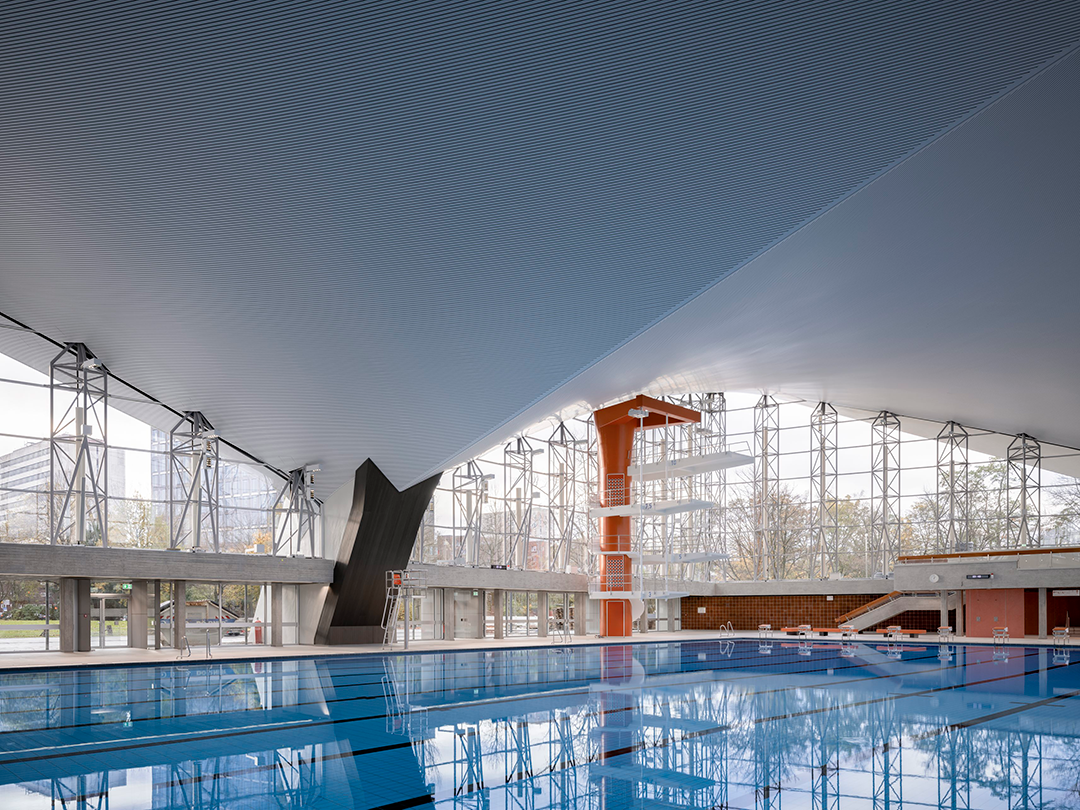

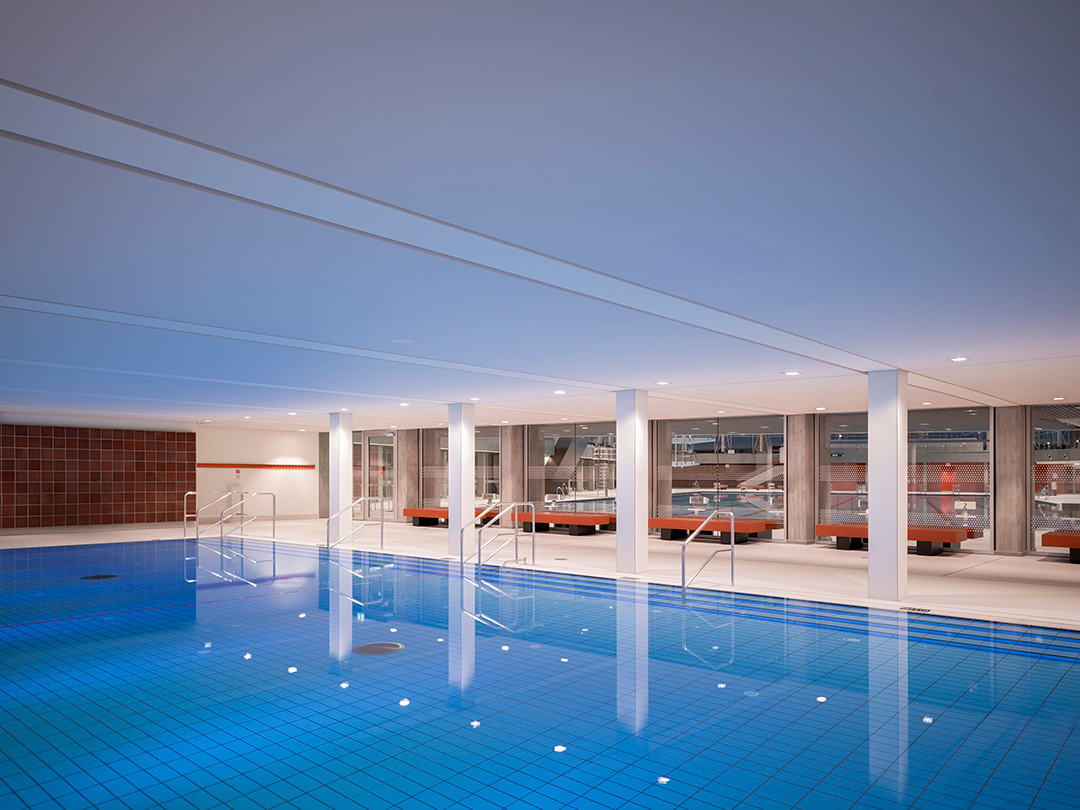

△改造后室内©Marcus Bredt

结构上的挑战主要在于，在不改变现有屋顶或在施工过程中不让屋顶过度晃动的前提下，拆除部分旧泳池并建造新的泳池。这意味着不能触动基座之间的受拉结构，并要在施工期间对其进行持续监测。在翻新过程中，带有弱电流的新阴极保护防腐系统防止因氯气上升、高湿度和高温对屋顶造成的损害。

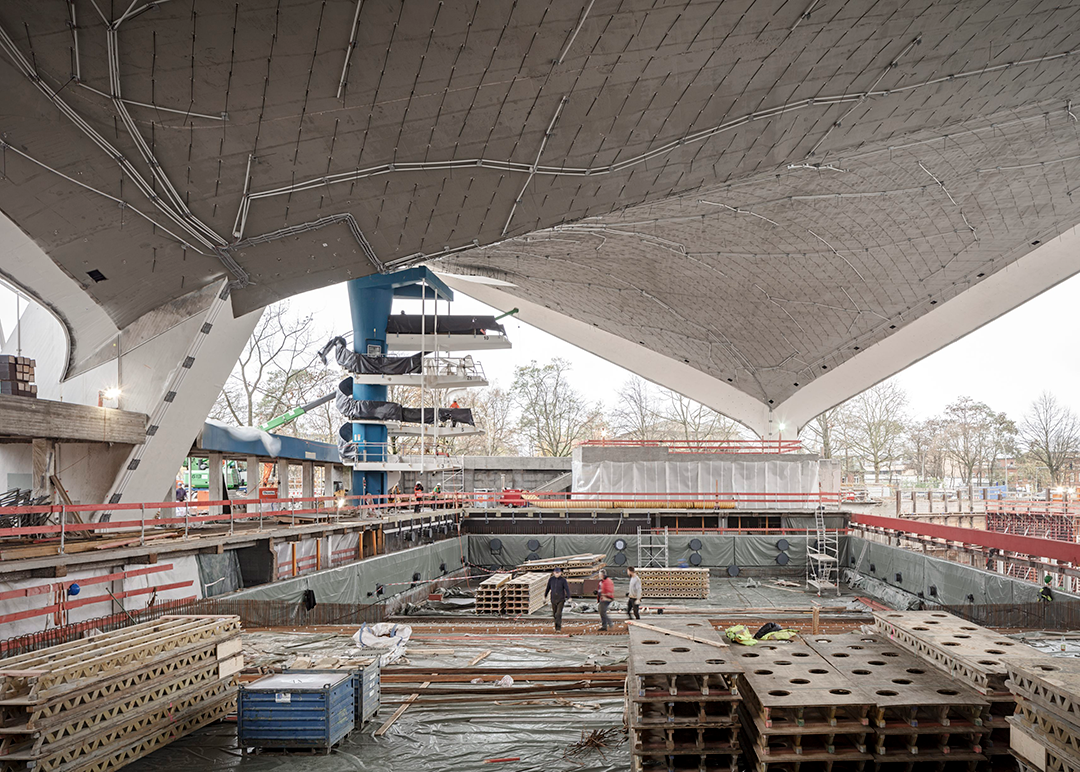

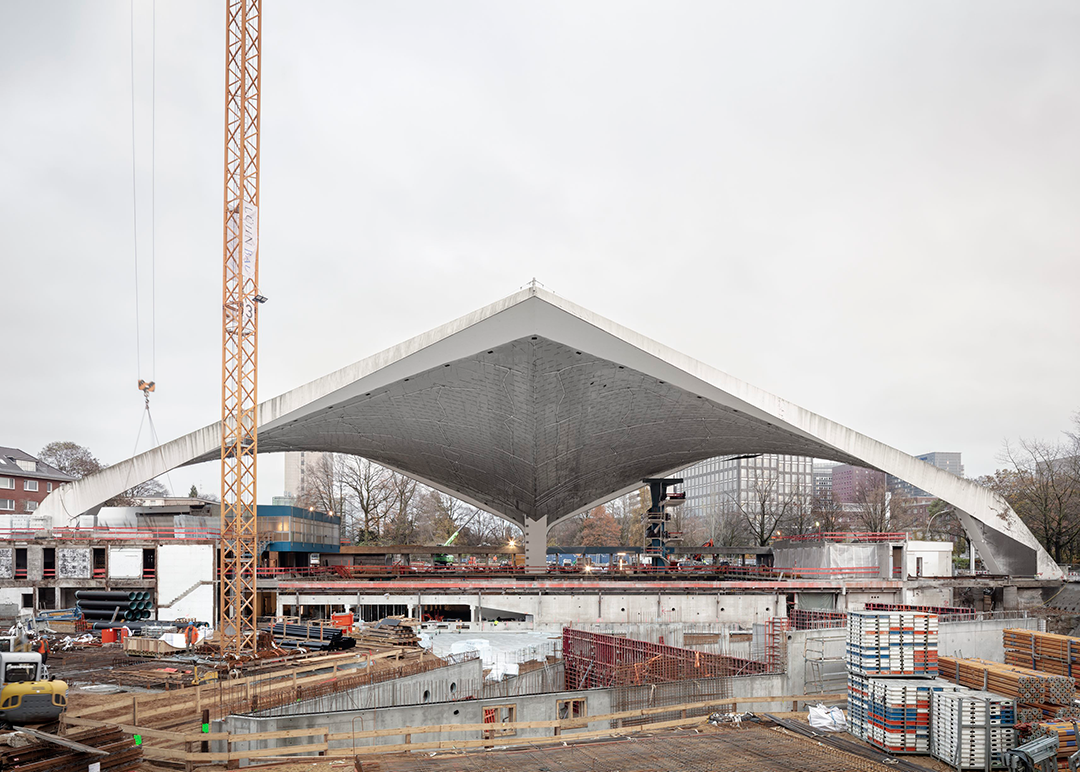

△施工照片©Marcus Bredt

50 米游泳池、10 米跳台和东侧的“健身立方”除少量改动外均被保留。但泳池旁几乎废弃的旧看台被拆除，为新的单独的跳台游泳池腾出了空间。北面的配套建筑也被拆除，取而代之的是一座一到两层的新建筑。那里新建了一个 25 米泳池和一个温泉池、无障碍入口区以及更衣室、健身区和桑拿区。

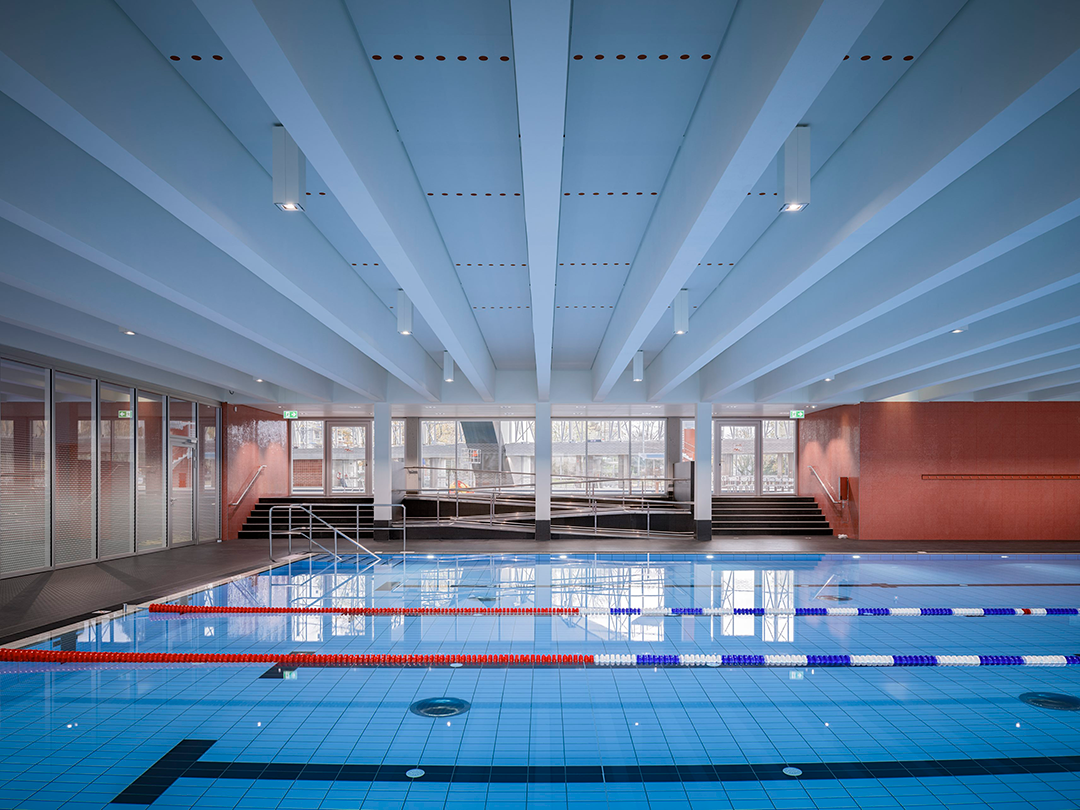

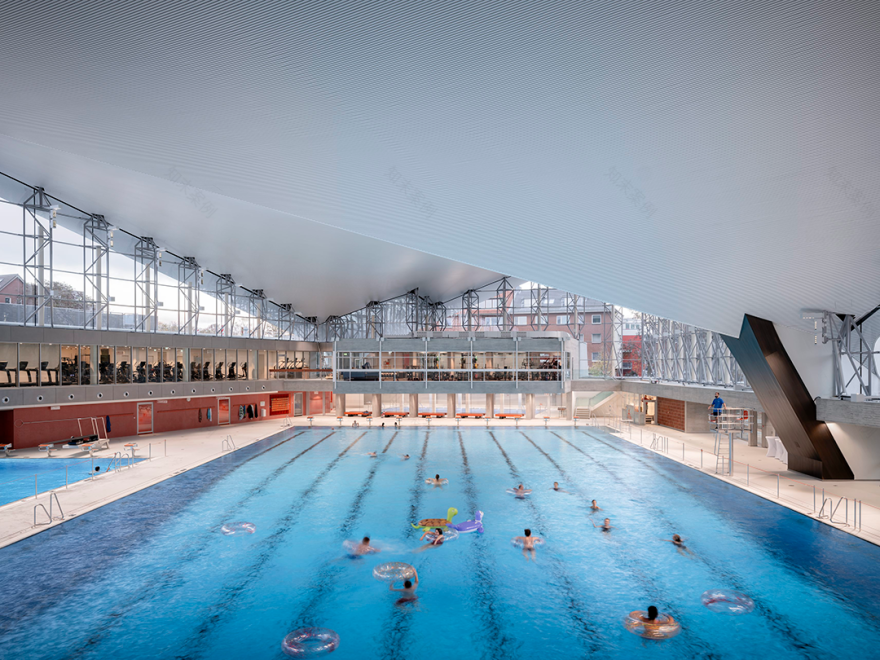

△改造后室内©Marcus Bredt

总体而言，新增池区贡献了大约四分之一的水池扩充，一半以上的室内区域都是新建的。主入口前新建了一个前广场，入口安置在小六门街（Sechslingspforte）上，缓解了东面伊夫兰街（Ifflandstraße）邻近住宅区的交通压力。新建的东西向人行道成为连接住宅区与市中心的纽带。

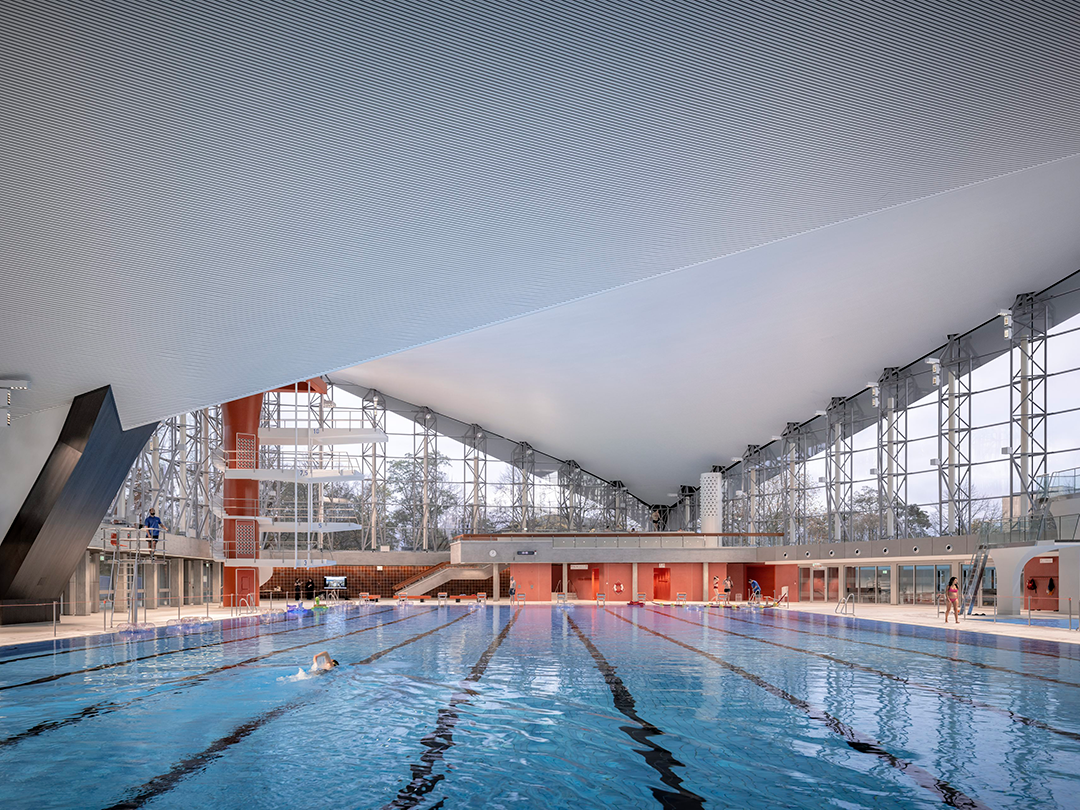

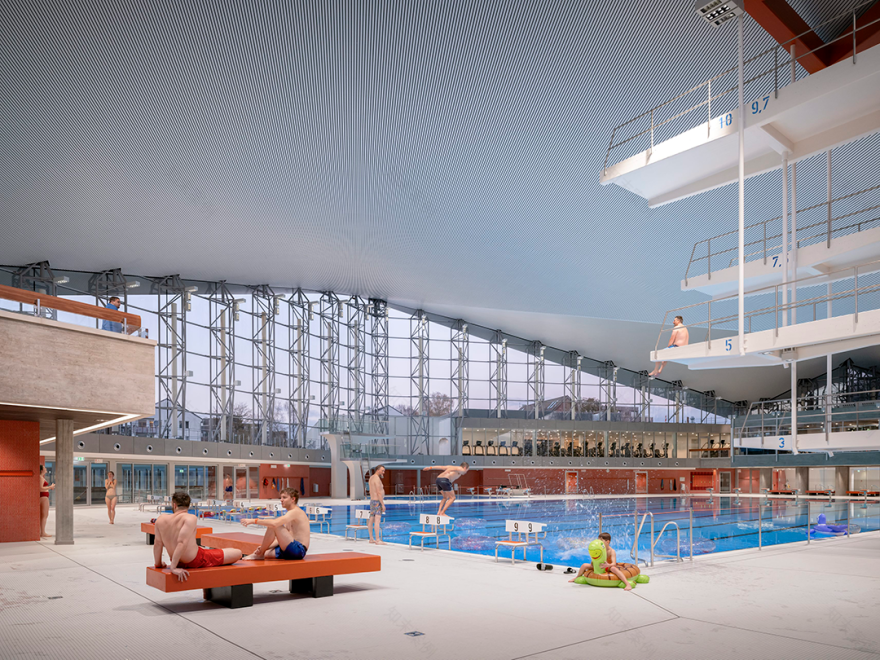

△改造后室内©Marcus Bredt

改建工程保留了玻璃幕墙原有的铝桁架结构。此外，gmp、sbp 施莱希·贝格曼工程设计咨询公司和 Implenia 幕墙技术公司还开发了一种新型的可伸缩活塞支撑，作为幕墙和屋顶之间的可移动连接点，可用于缓解屋顶表面的振动。

在精心的修复过程中，被保留的建筑构件的表面或是恢复到原来的混凝土外观，或是基于建造时的色彩概念进行恢复。

历史悠久的隔音砖等建筑元素，经过修复后被重新安装。

在兼顾游泳馆的保留、功能改造和用途调整的同时，项目还保留了其结构特征，确保了未来的使用和运营。

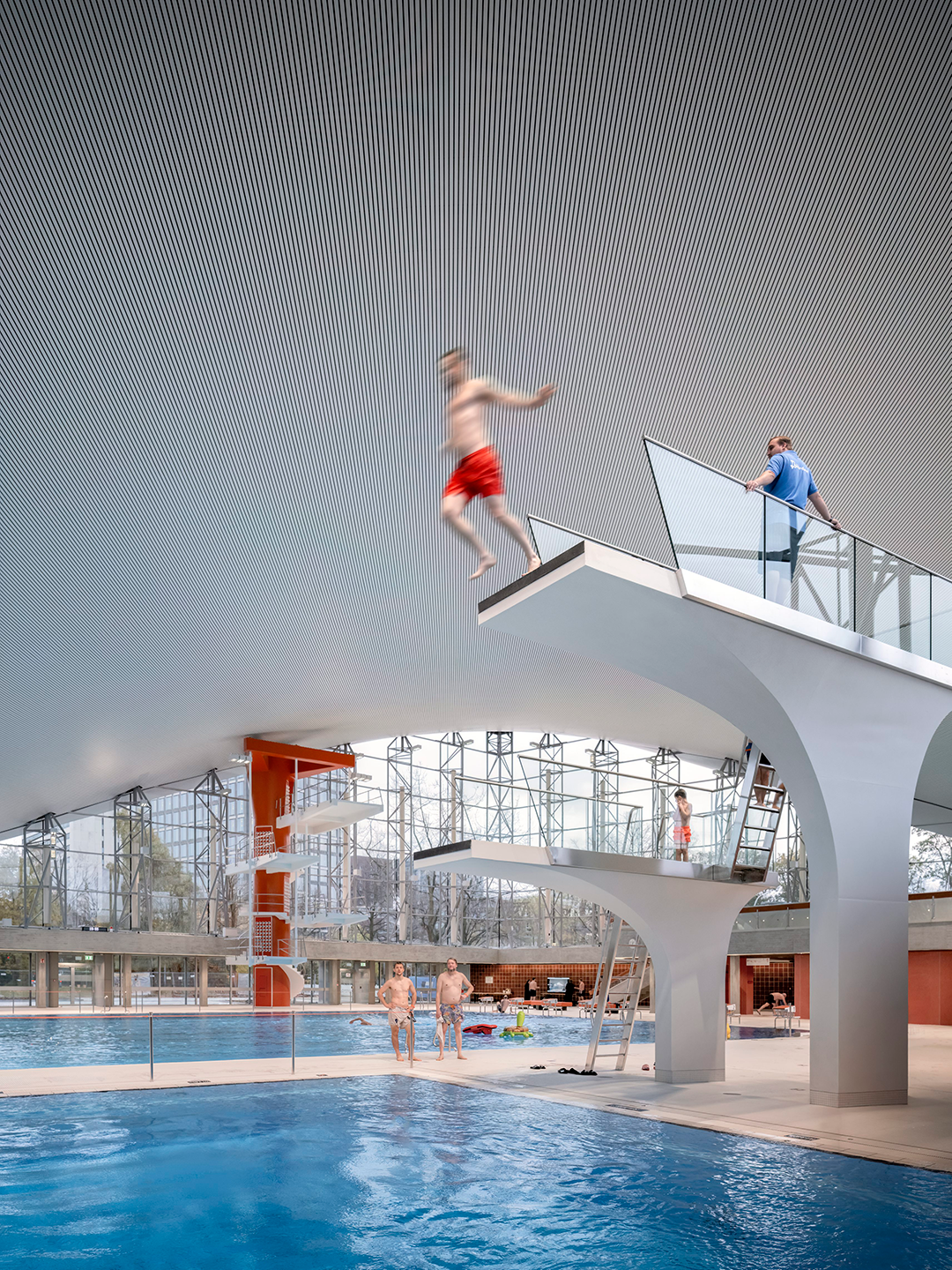

△改造后室内©Marcus Bredt

设计图纸

△轴测示意图 © gmp

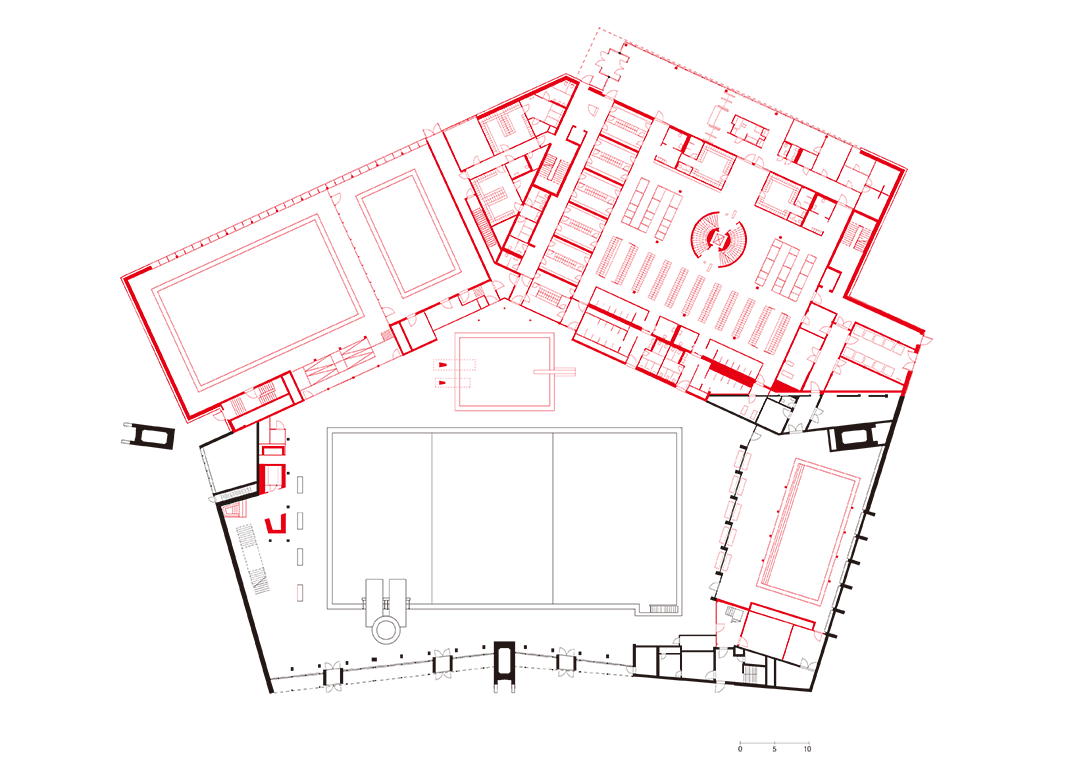

△平面图 © gmp

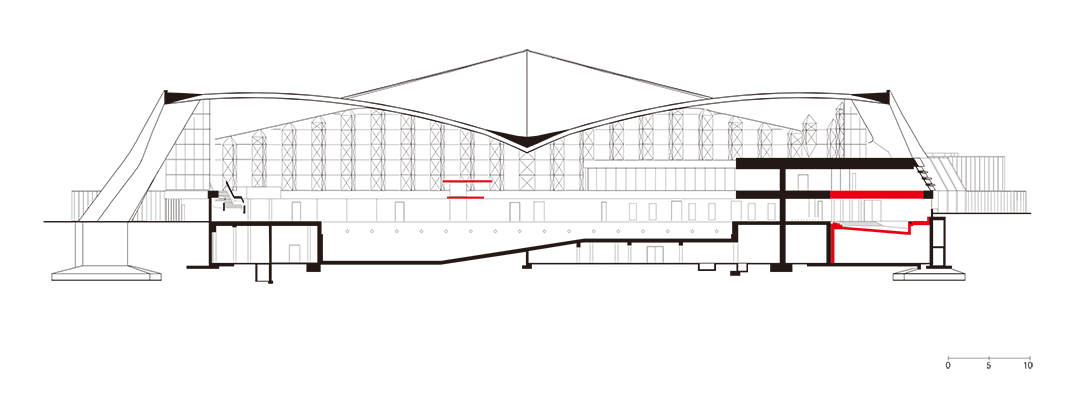

△ 剖面图 © gmp
