上海徐汇滨江香港置地西岸金融城首个公共艺术建筑——西岸漩心 Orbit 于日前正式亮相。水岸生活新方式。

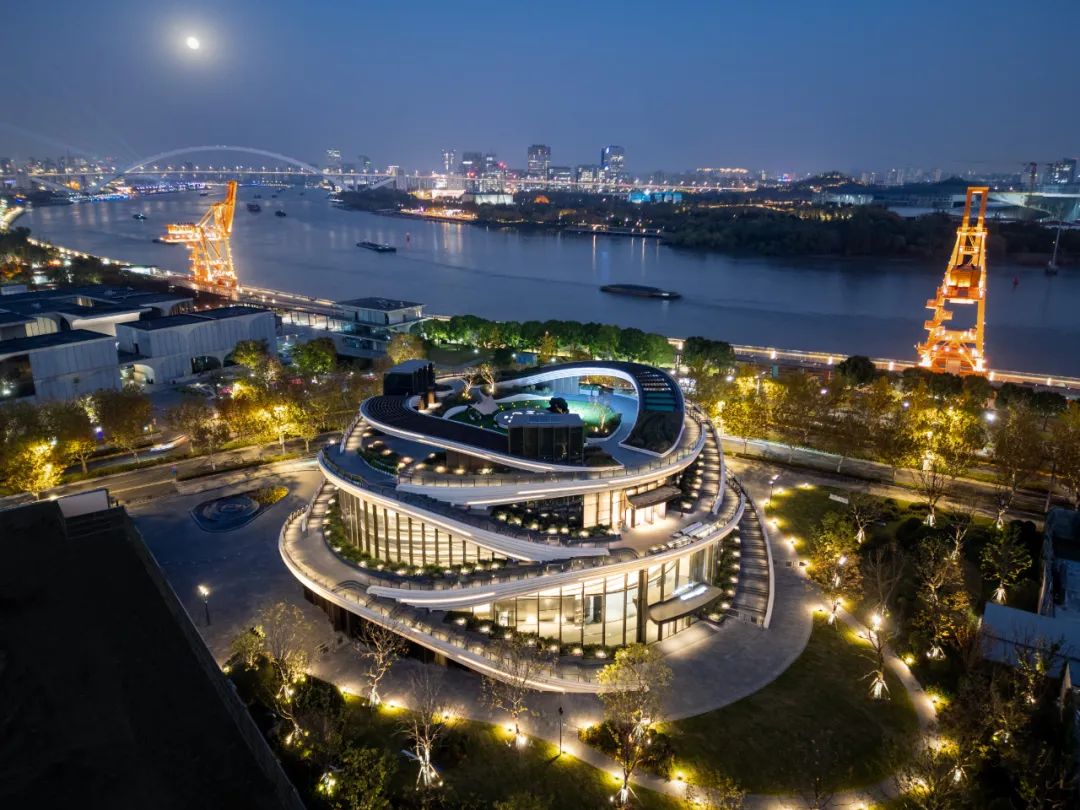

△鸟瞰夜景

©Kingkay Architectural Photography

西岸漩心 Orbit 由 Heatherwick Studio 主导建筑设计，总建筑面积约 5500 平方米。奥雅纳为项目提供结构顾问服务，助力打造滨江文化新地标。

△项目外观夜景

©Kingkay Architectural Photography

飘升丝带

演绎灵巧的结构语言

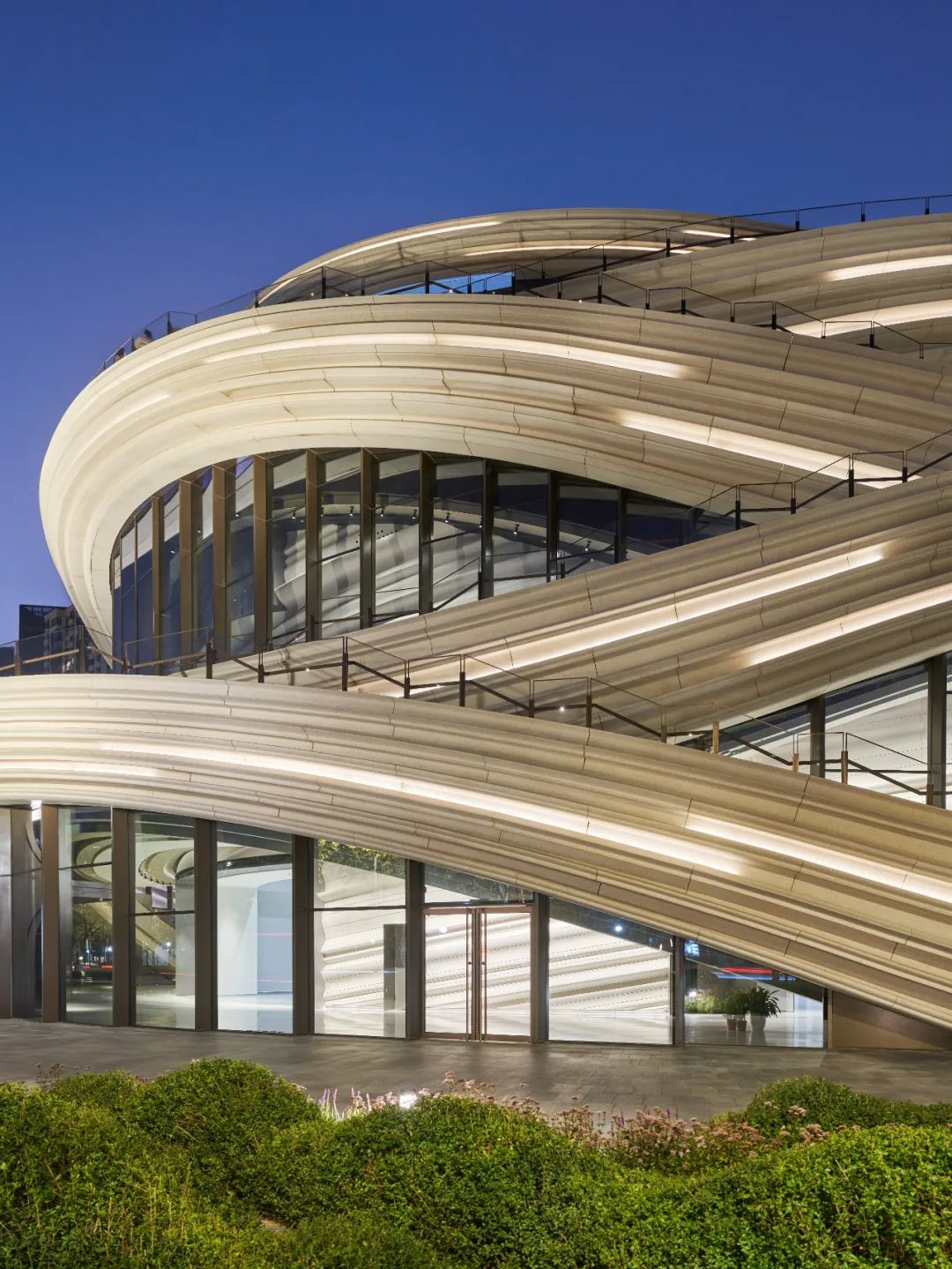

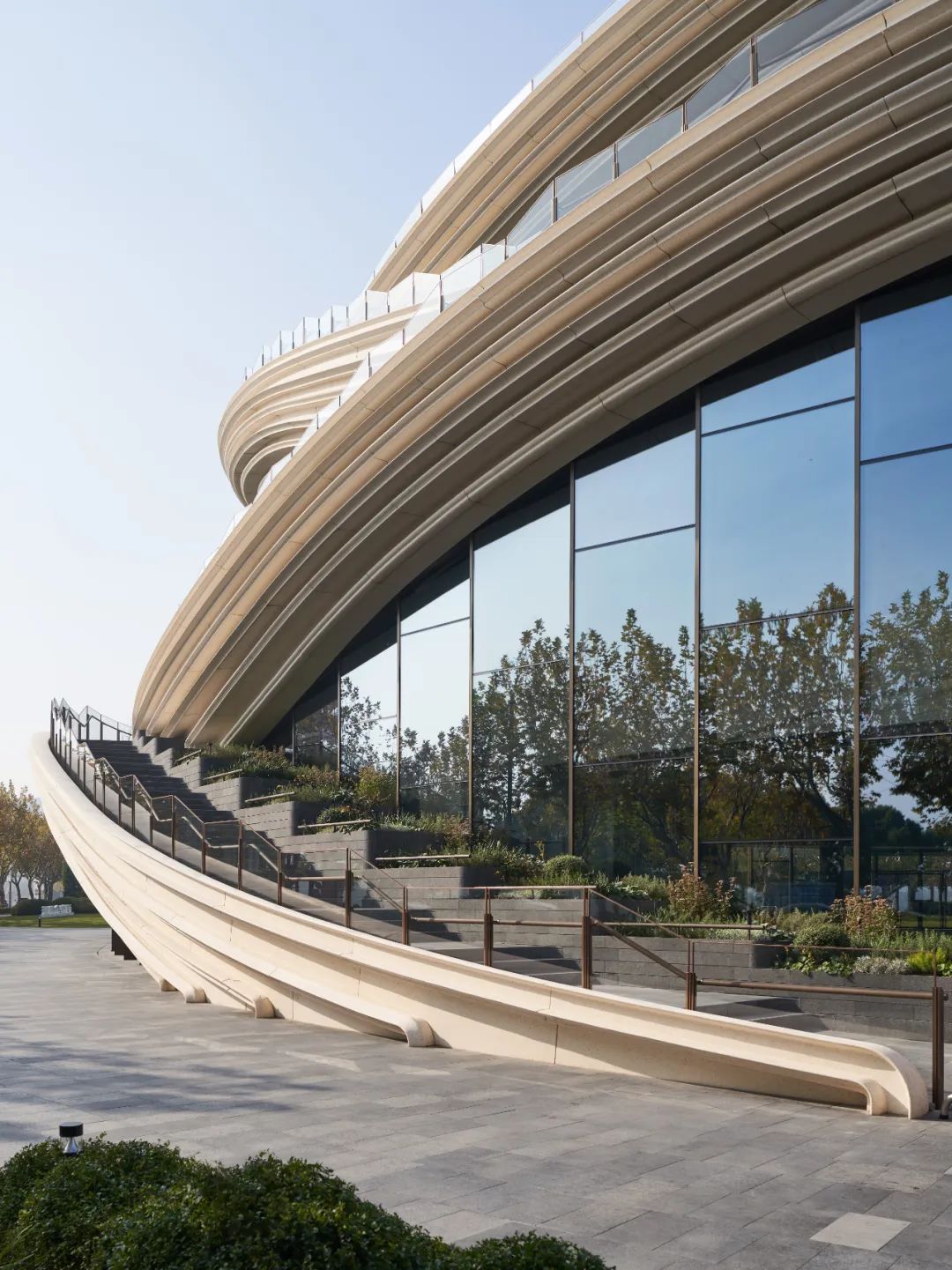

建筑立面宛如交织的丝带，旋转上升的姿态呈现出飘逸灵动的肌理与质感。丝带形成环形楼梯，历阶而上，可登上屋顶平台感受黄浦江两岸迷人的都市天际。丝带楼梯和露台向公众开放，提供了引人入胜的公共休闲空间。

△环形楼梯内部©Kingkay Architectural Photography

©Kingkay Architectural Photography

在方案设计初期，奥雅纳顾问团队为确保丝带楼梯轻盈及展厅立面通透的建筑效果，对环形楼梯受力效率较低的结构展开优化设计。三道由内至外，截面由大至小的箱型主梁组成了丝带结构，在完美符合建筑意象的同时也实现了结构的高效。

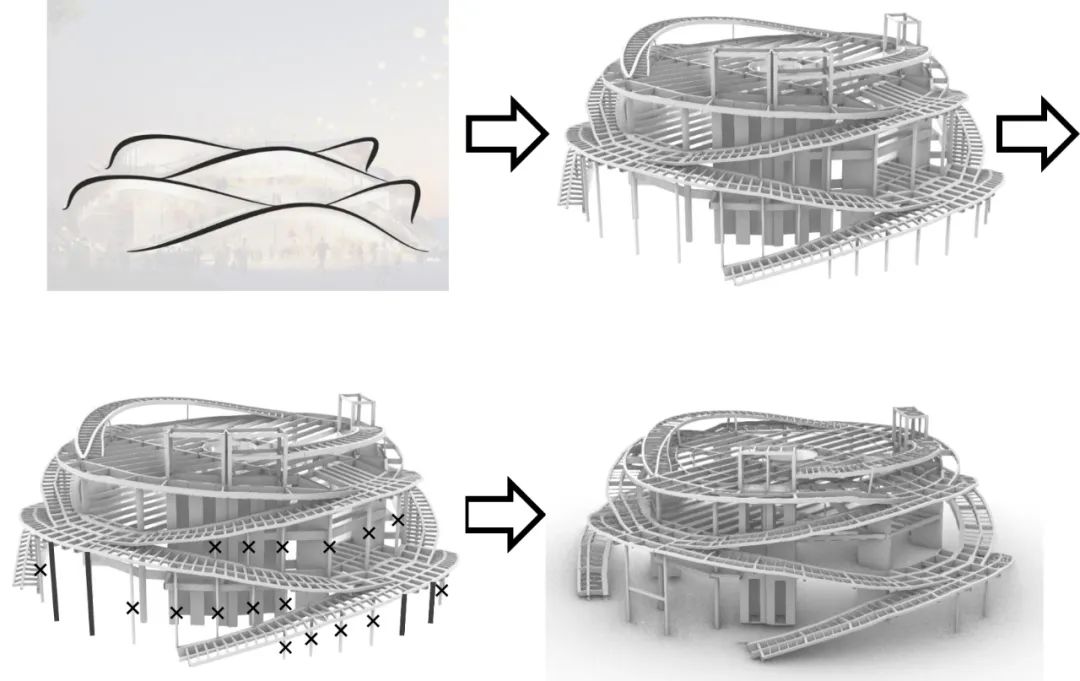

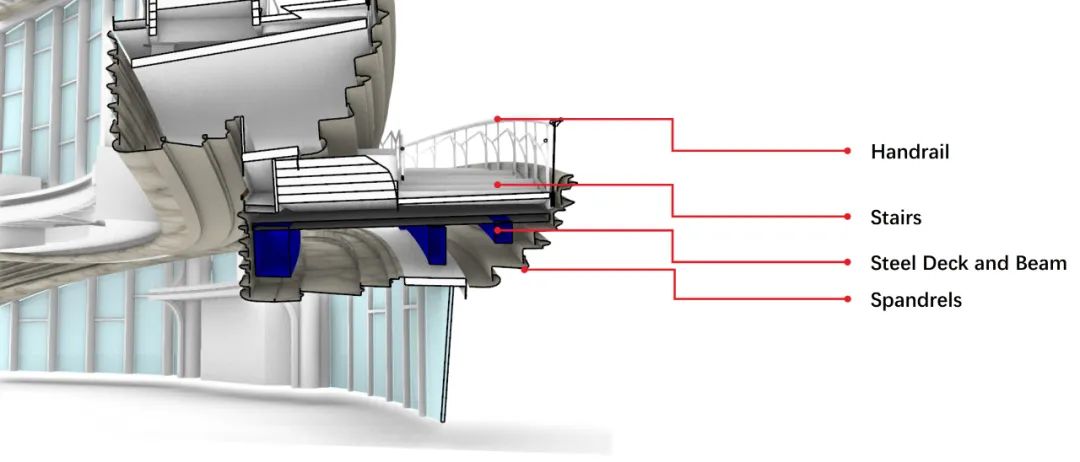

丝带楼梯 - 结构方案演化 ©Heatherwick Studio

△整体结构框架

©Kingkay Architectural Photogra

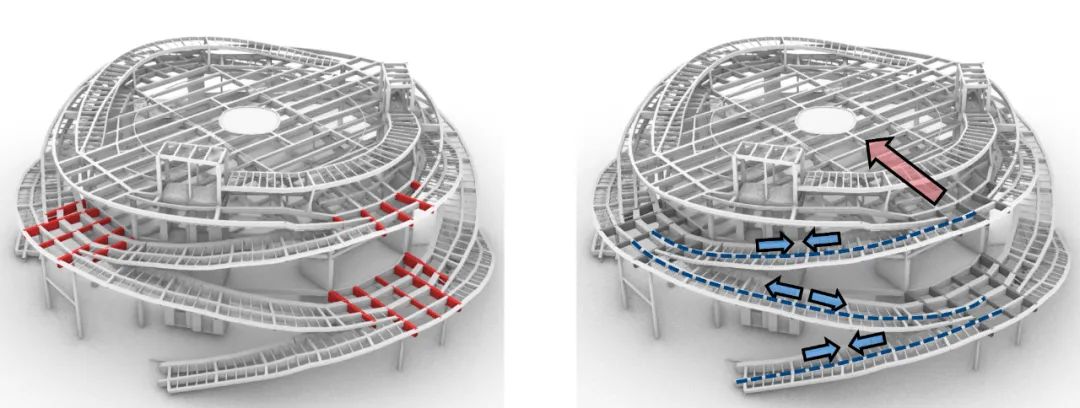

此外，我们有机整合外围丝带楼梯与主体结构，利用楼梯平台处的刚性连接，不仅避免了结构脱缝对建筑的影响，更将楼梯作为主体结构的“大斜撑”，共同抵御水平荷载下结构变形与构件损伤。

丝带楼梯与主体结构的有机整合 ©Arup

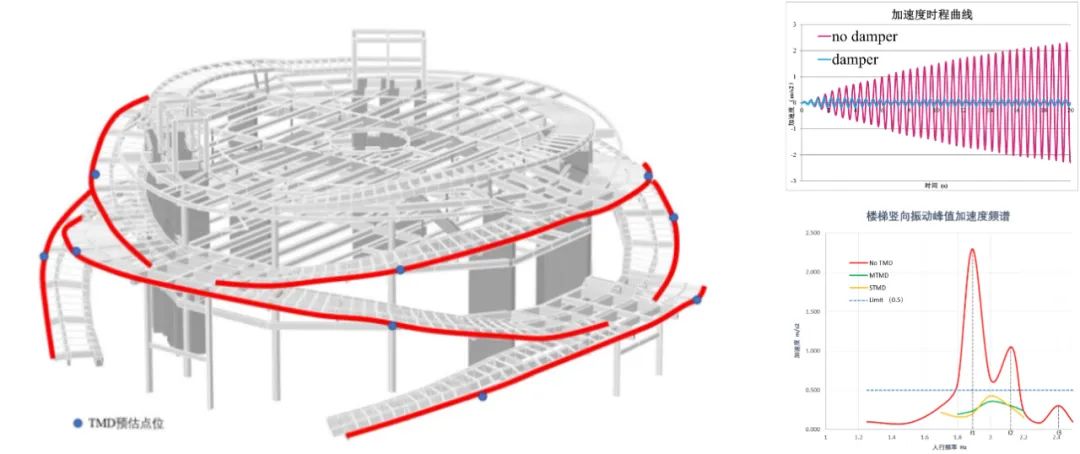

通过详细推敲与论证丝带楼梯结构，设计确保了行人由地面攀登至屋面的舒适度。为最大限度减少行走产生的竖向加速度及其可能带来的不适感，我们在环形楼梯结构的空腔内设置调谐质量阻尼器（TMD），以保证结构的稳定与耐久。

丝带楼梯的舒适度分析 ©Arup

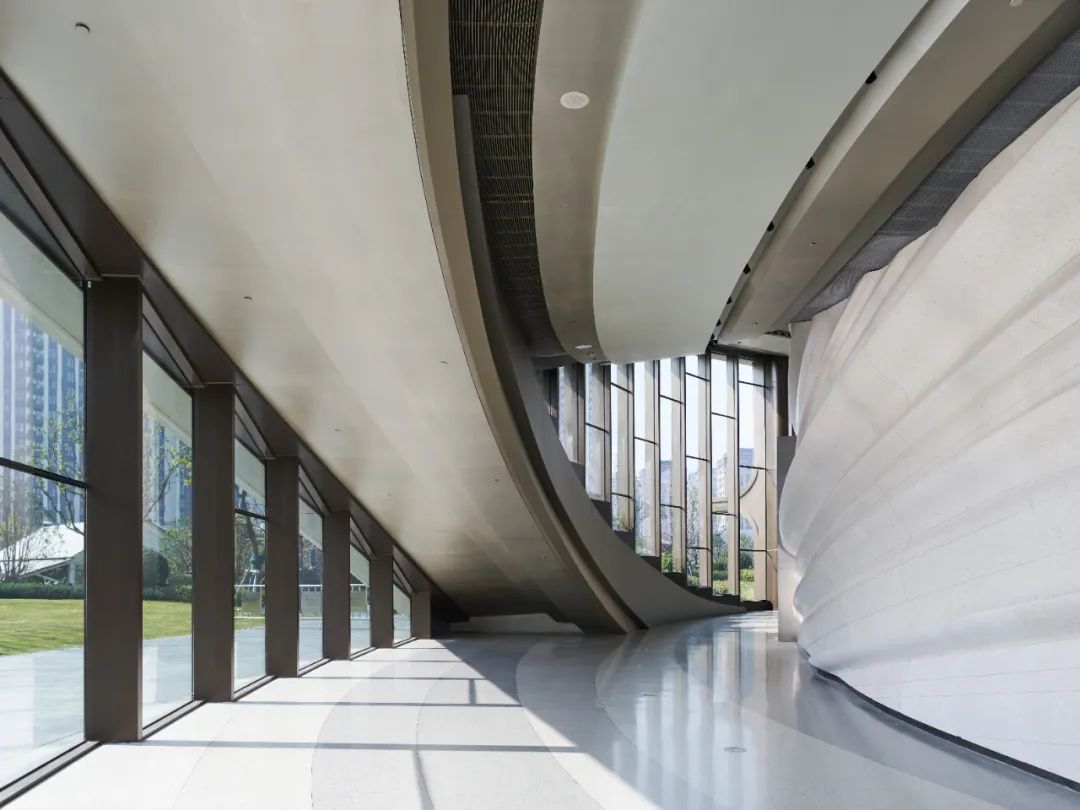

△轻盈的丝带楼梯及通透的内部展厅

©Kingkay Architectural Photography

无柱空间

灵活通透内外兼修

为提升展厅空间的使用灵活性，设计通过将竖向结构构件外推，在建筑内部打造近 1600 平方米的无柱空间。

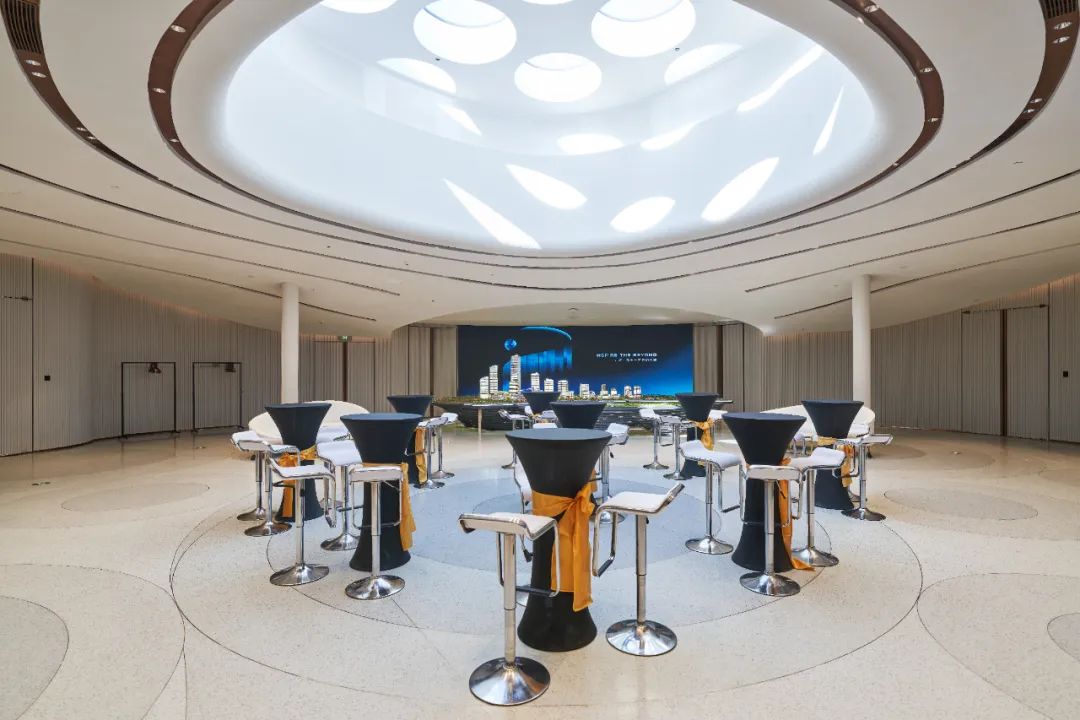

△展厅内部无柱空间 ©Kingkay Architectural Photography

我们在建筑的 L2-RF 层布置了两榀整层高的桁架，支撑于竖向剪力墙上，有效将楼面、屋面的荷载通过斜撑传递至剪力墙和地基基础中。

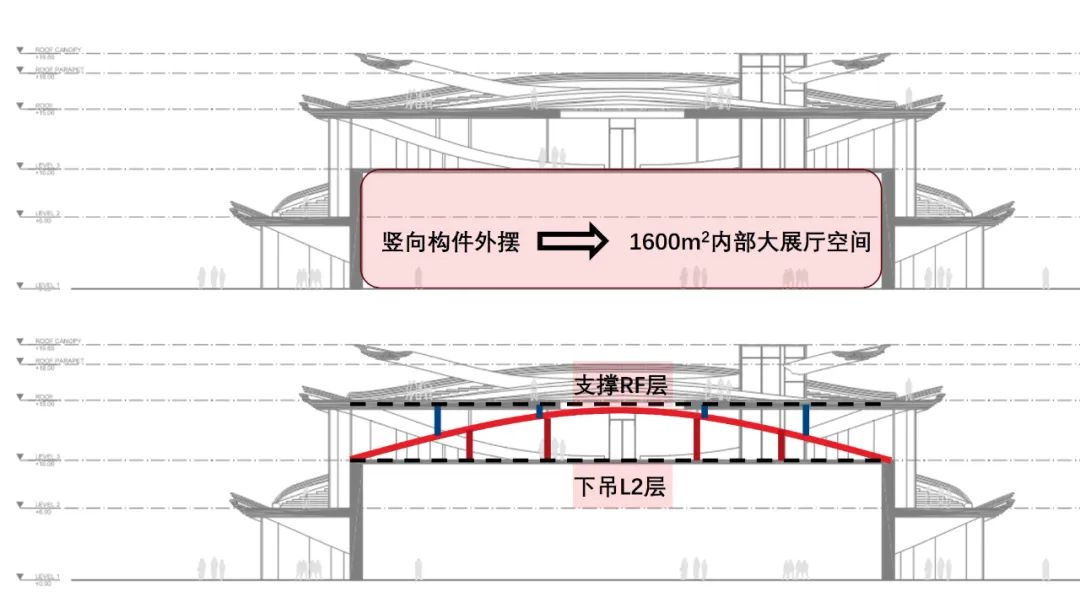

建筑大展厅空间的结构方案 ©Arup

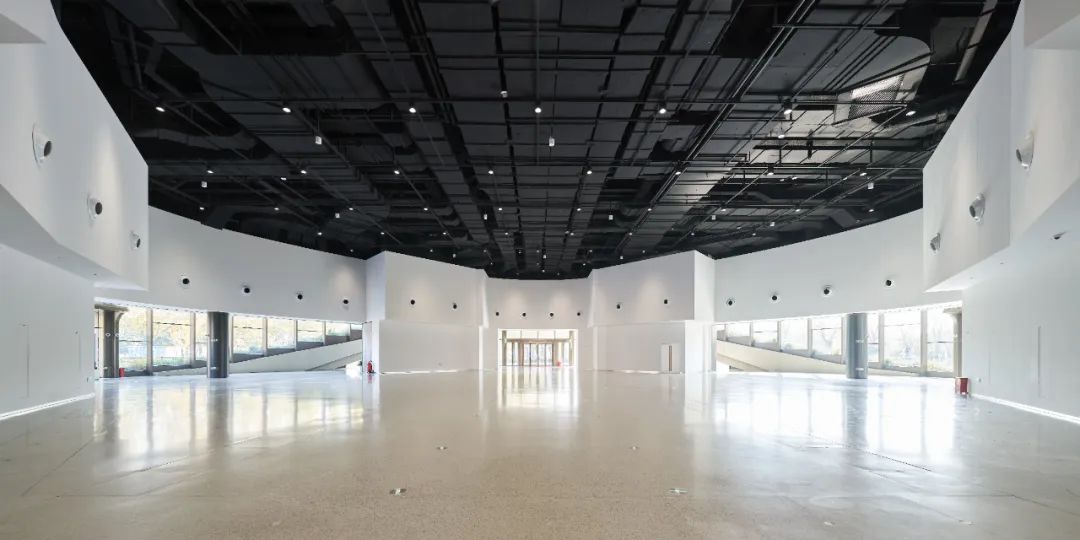

△L2-RF 层展厅

©Kingkay Architectural Photogra

phy

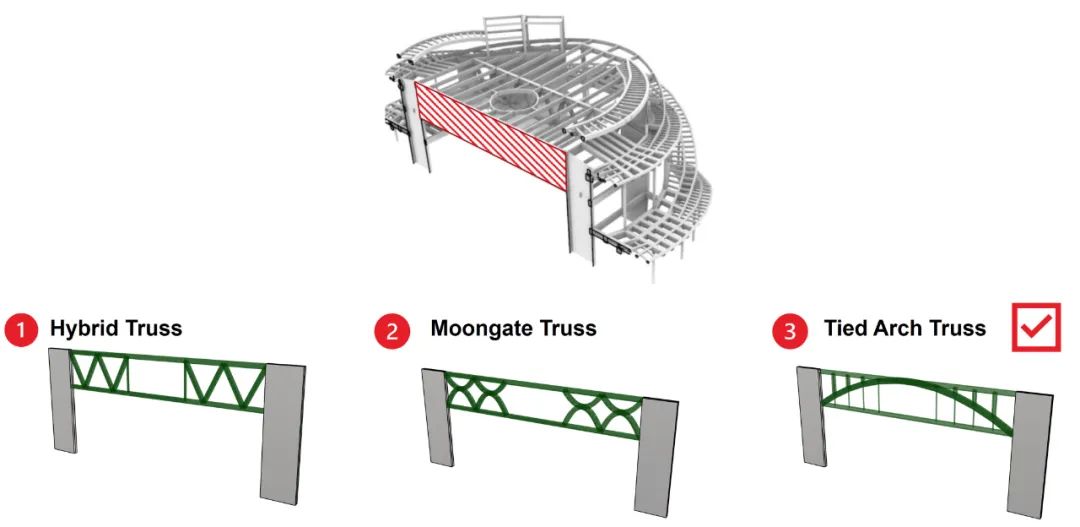

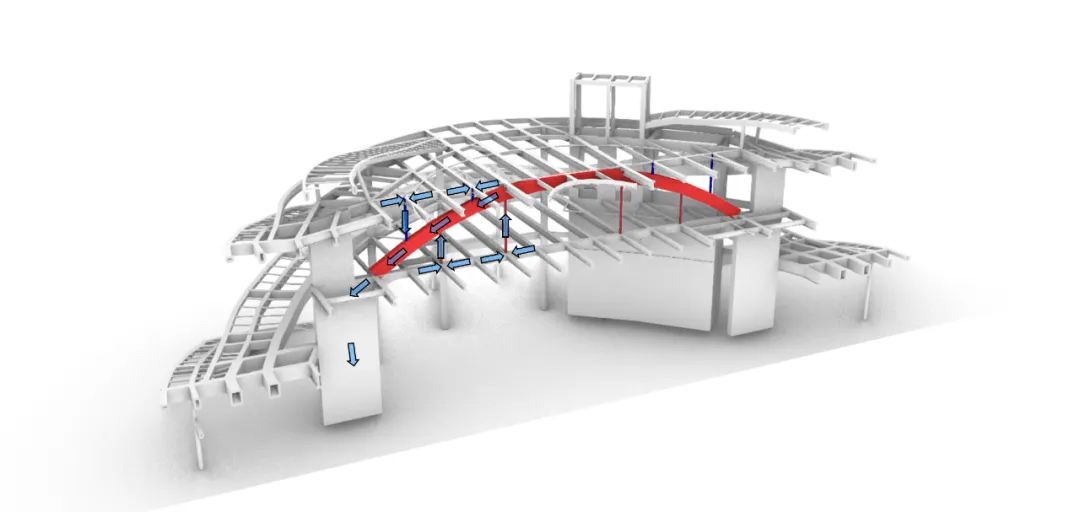

考量建筑流线、室内空间排布及净高等多重因素，我们针对整层桁架形式比选多个方案，最终采用拱型桁架，使其与室内建筑融为一体。此举既成就了下方大展厅的大跨无柱空间，又弱化了桁架腹杆对所在层的阻挡，最大限度保障建筑内部的通行空间。

△整层高桁架的方案迭代 ©Arup

合理拱形式的确定 ©Arup

拱桁架的简洁力流 ©Arup

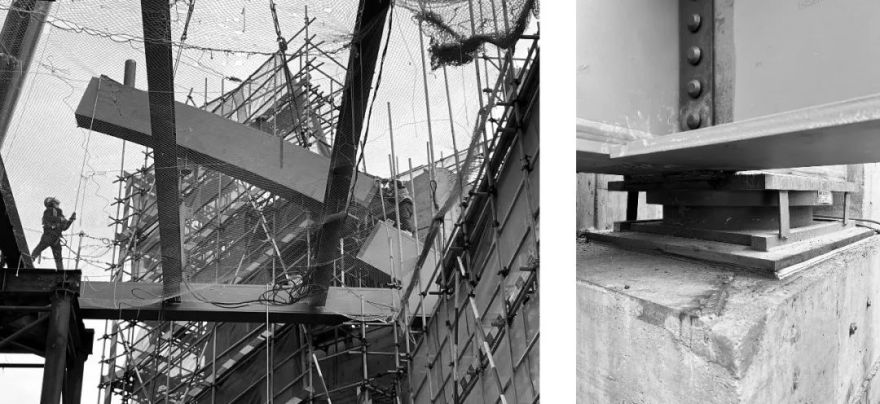

为保障拱桁架及其他结构构件在施工阶段及使用阶段的安全性，我们对每个施工步骤下的结构构件进行验算复核，通过施工阶段的临时限位、支座选型，或后浇带布置，确保结构方案的可行性。

桁架施工阶段（左-桁架分块吊装；右-桁架支座及限位） ©Arup

数字设计优化方案降本减碳

作为三维的复杂空间钢结构，室外丝带楼梯的施工便易性、结构成本及其与建筑效果的平衡是重要的设计目标之一。为此，我们运用三维模型进行钢结构的定位与放样，并将原双曲的钢梁优化为多端直线拟合的单曲钢梁，以避免双曲构件加工带来的成本增加。

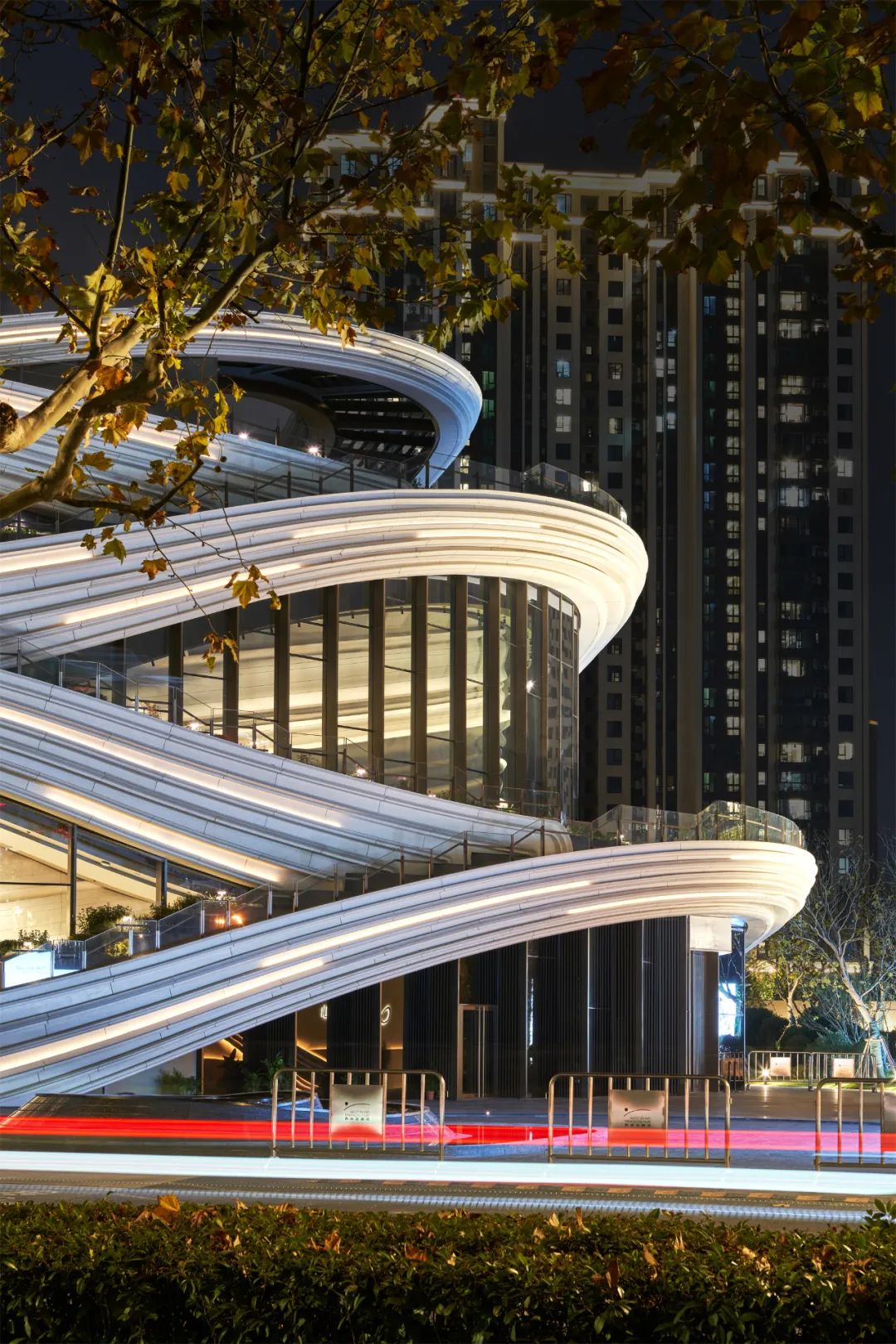

△立面局部夜景©Kingkay Architectural Photography

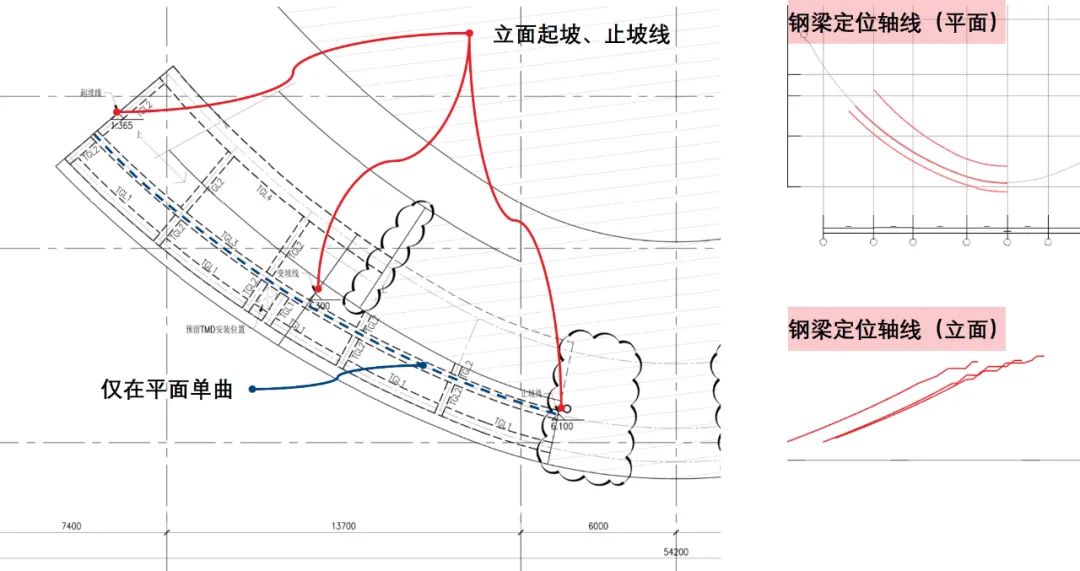

丝带三维钢结构的单曲优化 ©Arup

丝带三维钢结构的放样 ©Arup

在深化设计阶段，我们采用数字化工具，对主体结构的钢构件进行满应力优化，并利用遗传算法寻找混凝土楼面最优布置，在实现成本控制的同时减少了隐含碳足迹，提升项目可持续性。

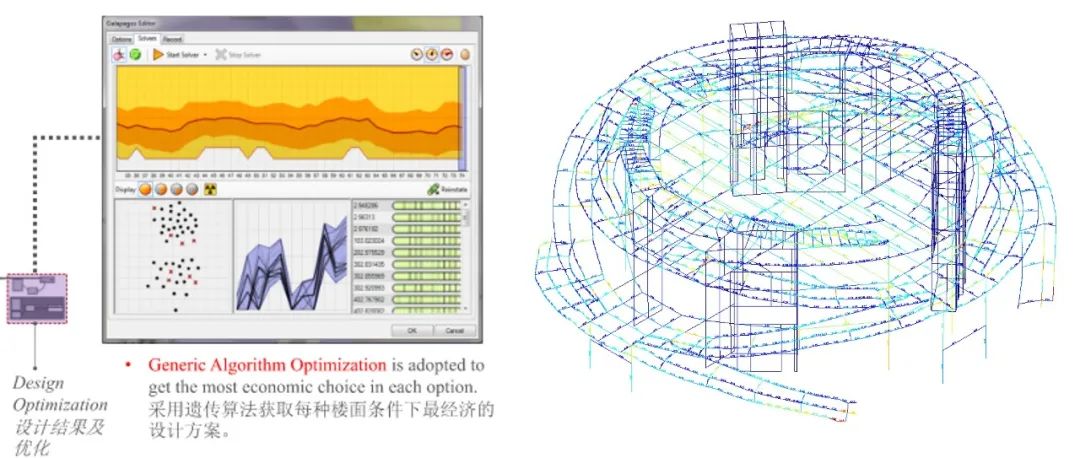

数字化工具助力成本及碳足迹控制 ©Arup

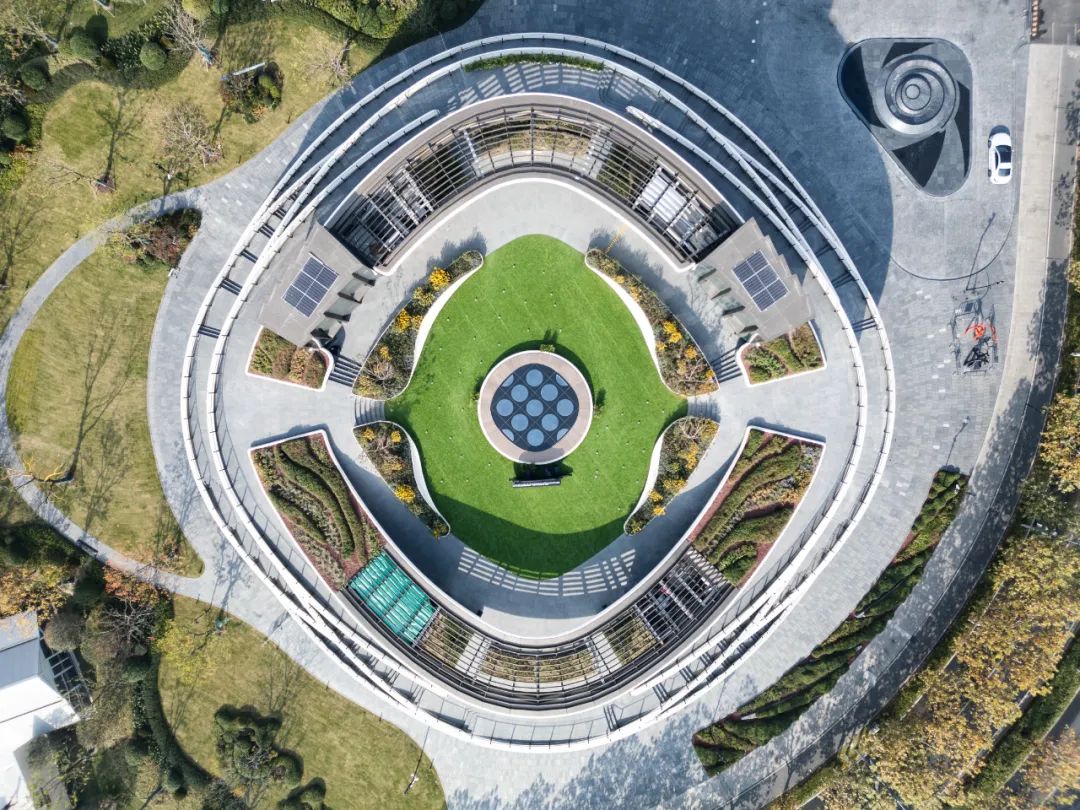

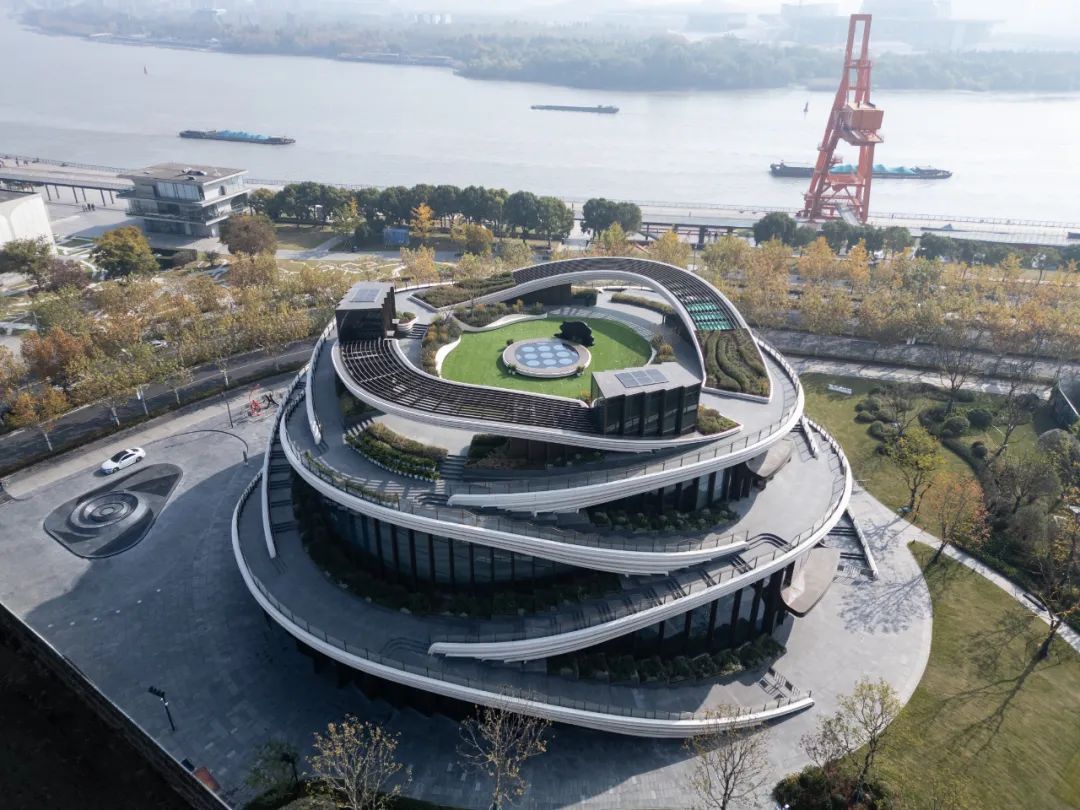

俯瞰

©Kingkay Architectural Photography

自投入试运营以来，已有多场重要论坛和展览在此举行。西岸漩心 Orbit 预计将于 2024 年正式开放，届时将鼓励更多公众前来自由探索与体验，持续激发城市文化活力，成为上海西岸构筑亚洲最美艺术长廊的重要起点。

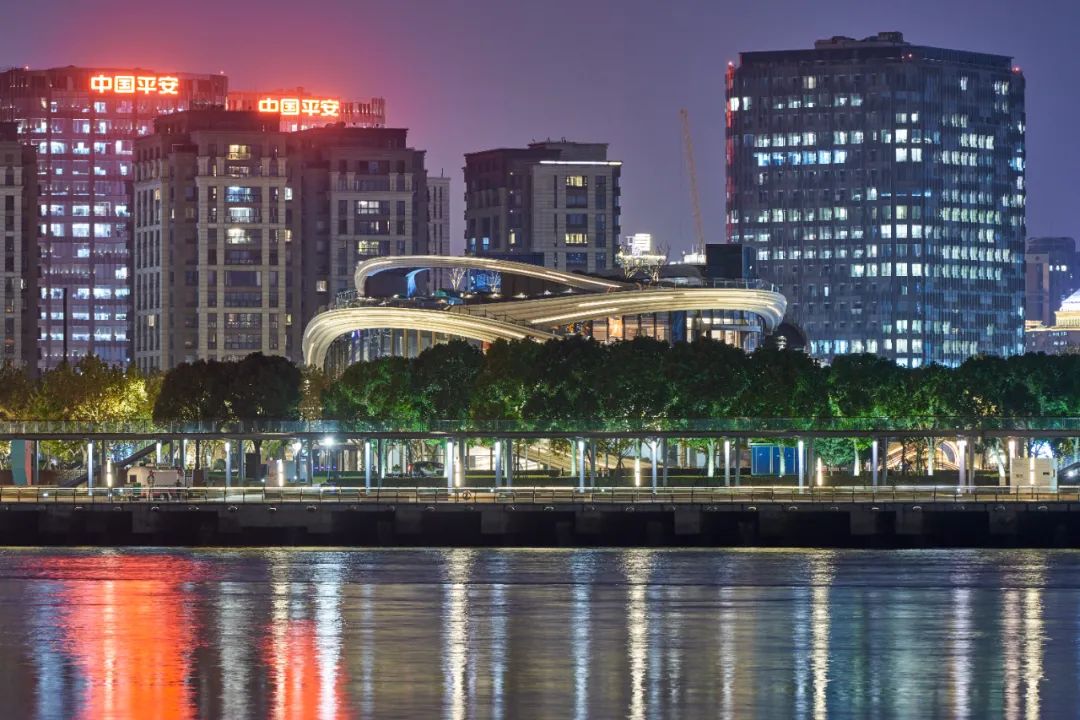

夜景远眺

©Kingkay Architectural Photography

设计图纸

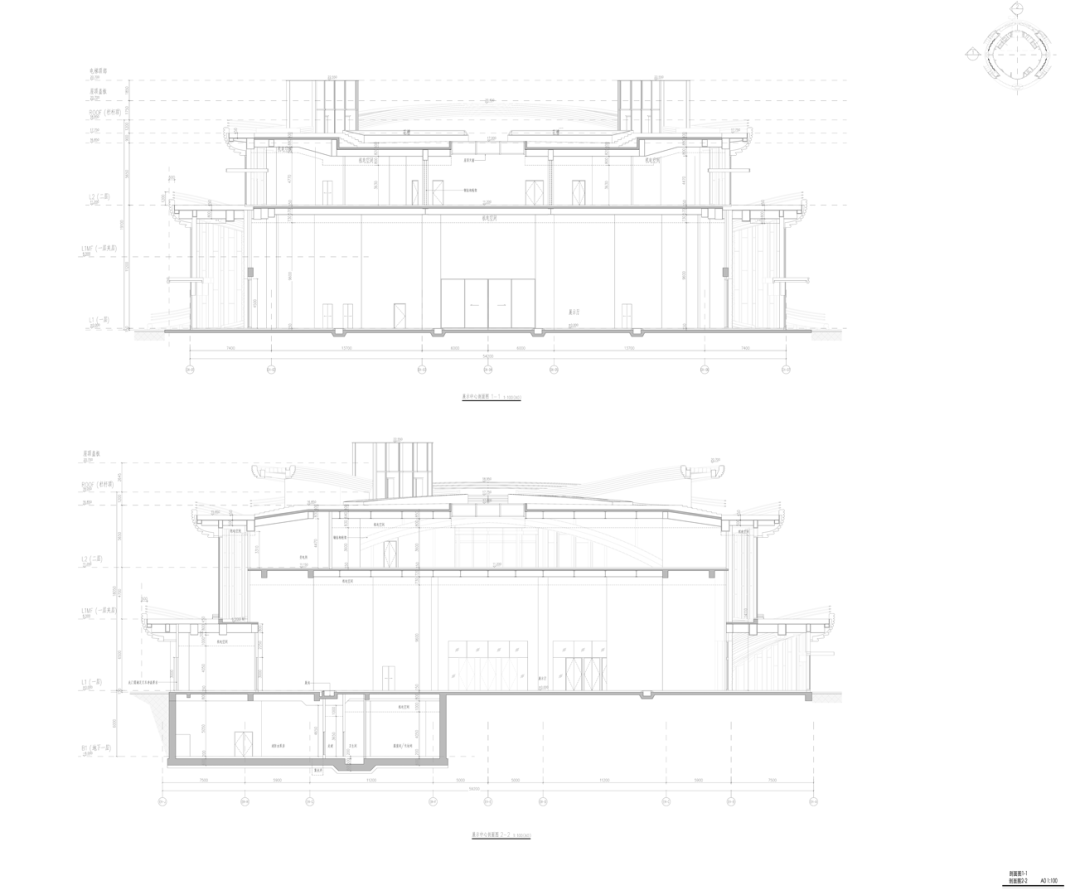

剖面图

©RLP
