张家港河“二十四洞天”的三洞天设计

在城市发展过程中，高架路桥下的空间正作为一种新型的城市空间大量涌现，且大多是低效利用的“剩余空间”。如何将精细化、人性化的设计理念融入桥下空间的规划设计与建设管理中，让原本被忽略的城市角落发挥功能、焕发生机，正成为实现城市功能完善和品质提升的一个重要议题。

张家港河“二十四洞天”桥下空间体系

木笔轩、信花间、流萤谷是张家港生态廊道城区段的三个桥下空间活化项目，是“二十四洞天”桥下空间体系中的三洞天。

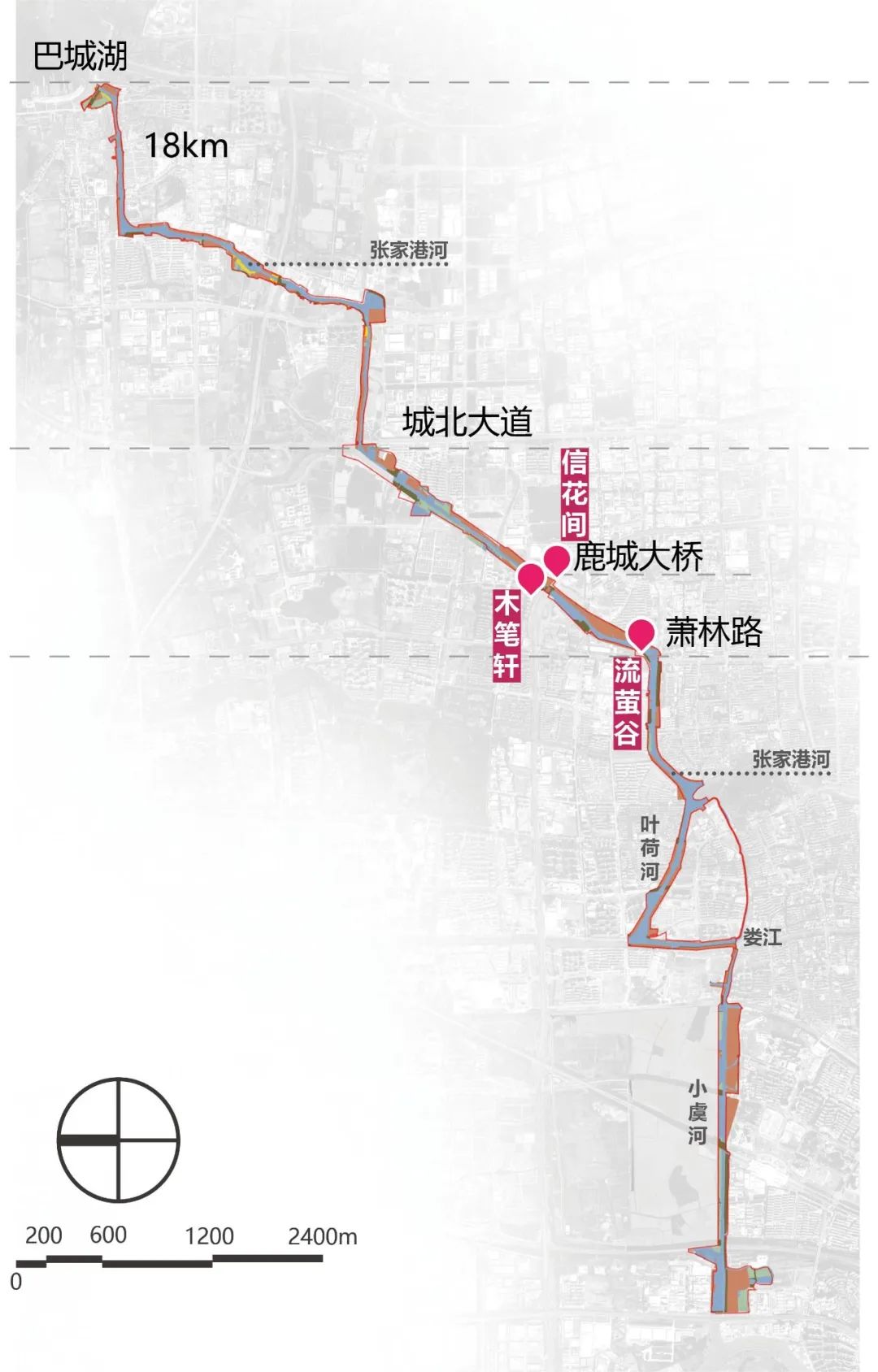

▲“二十四洞天”区位图

【“二十四洞天”桥下空间体系】以二十四节气为主线，以自然科普教育为途径，串联张家港河生态廊道北段的24个桥下空间，以昆山传统文化、特色节气活动、农事体验活动、时间节点标识等洞天主题文化，融入运动健身、自然科普功能，打造市民共享的活力空间，呈现历史人文诗韵，领略自然演替规律；是张家港河升天廊道北段“一廊、六湾、十二境地、二十四洞天”的绿色景观格局重要组成部分；成为昆山特色的自然“漫游”廊道及自然科普“研习”廊道重要节点。

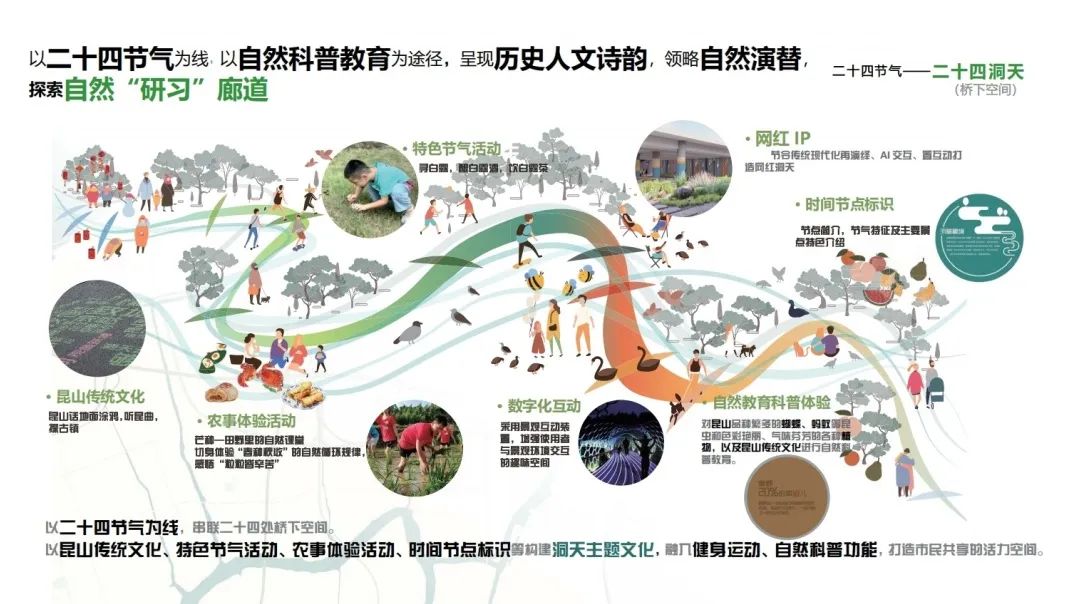

二十四洞天主题策划图

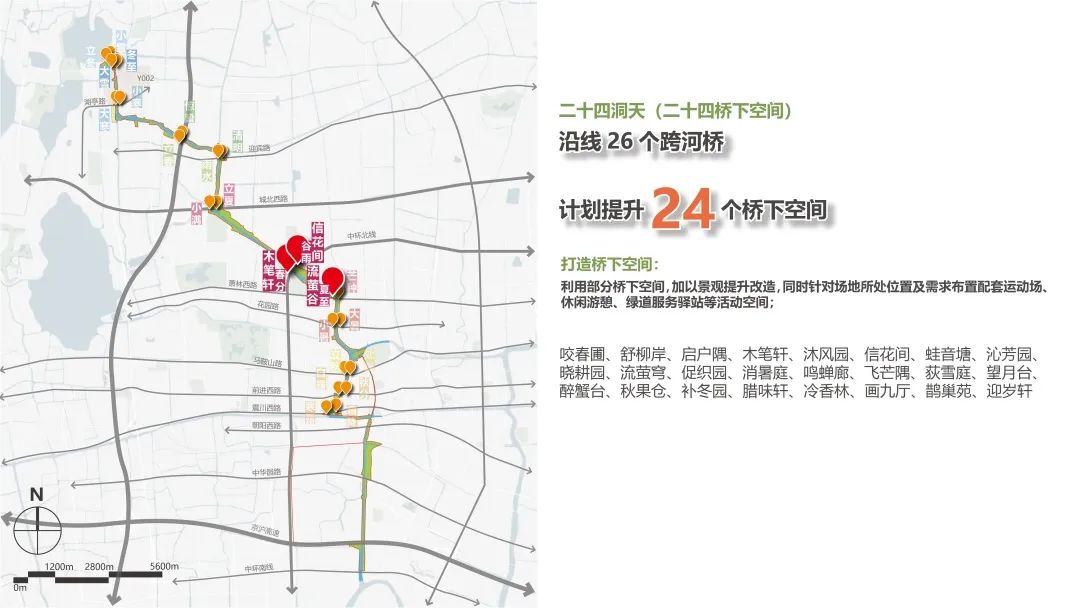

▲二十四洞天分布图

“春分·谷雨·夏至”三洞天

今天给大家分享的是先行建成开放的三个桥下空间，分别以春分、谷雨、夏至为叙事主线。

木笔轩鹿城大桥南侧·春分

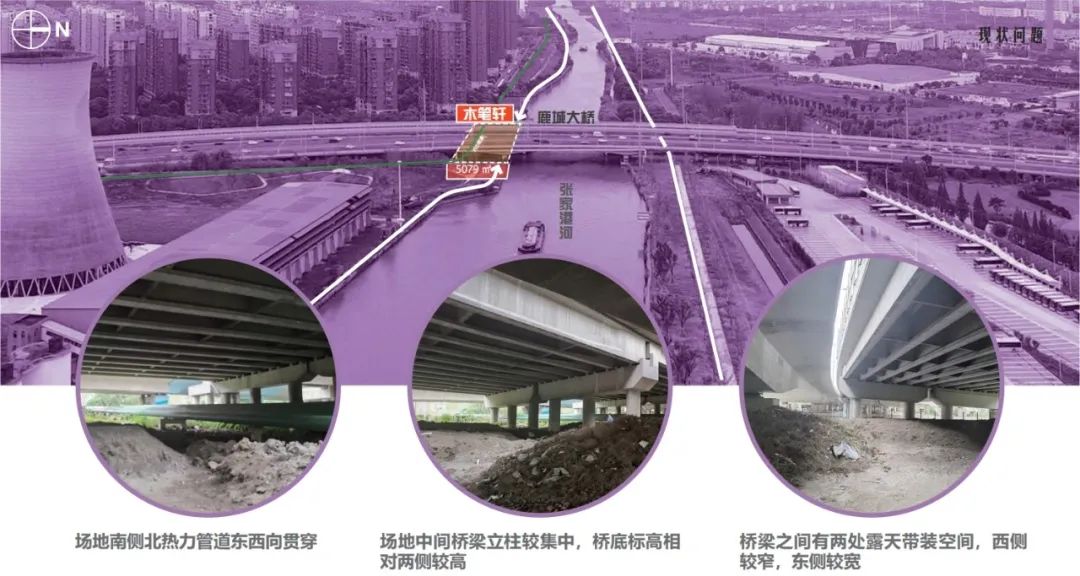

▲现状问题

基地位于鹿城大桥南侧桥下，设计面积约5079㎡。

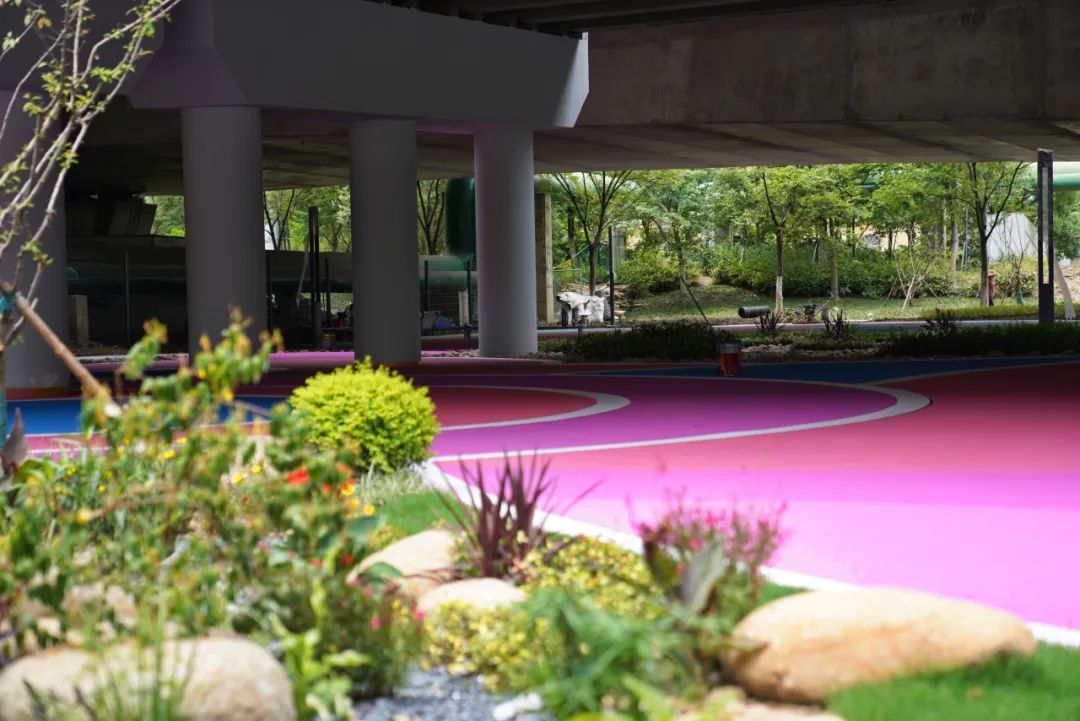

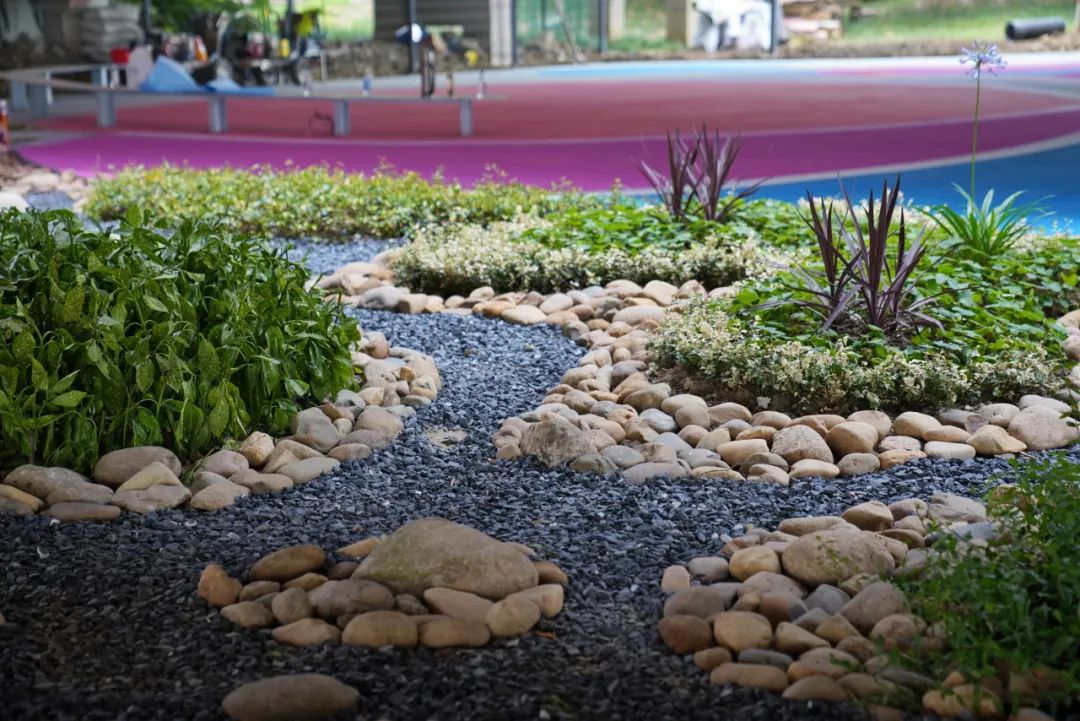

▲平面图场地打造“春分”节气主题特色，设置特色儿童游戏空间、自然科普迷宫、市民健身活动空间以及雨水花园。将地面拓展类活动与传统农事活动科普相结合，打造趣味自然课堂。利用艺术彩绘激活桥下空间，导入节气主题特色活动，打造成为张家港生态廊道沿途的网红打卡点。

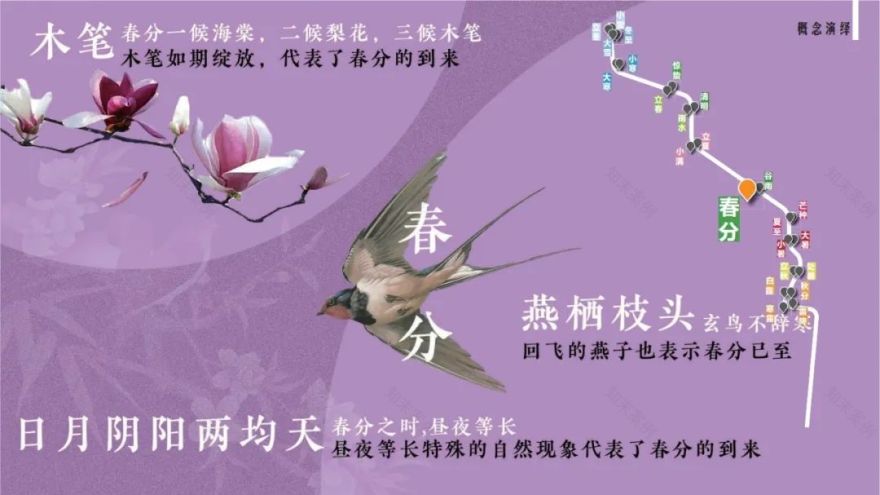

▲概念演绎

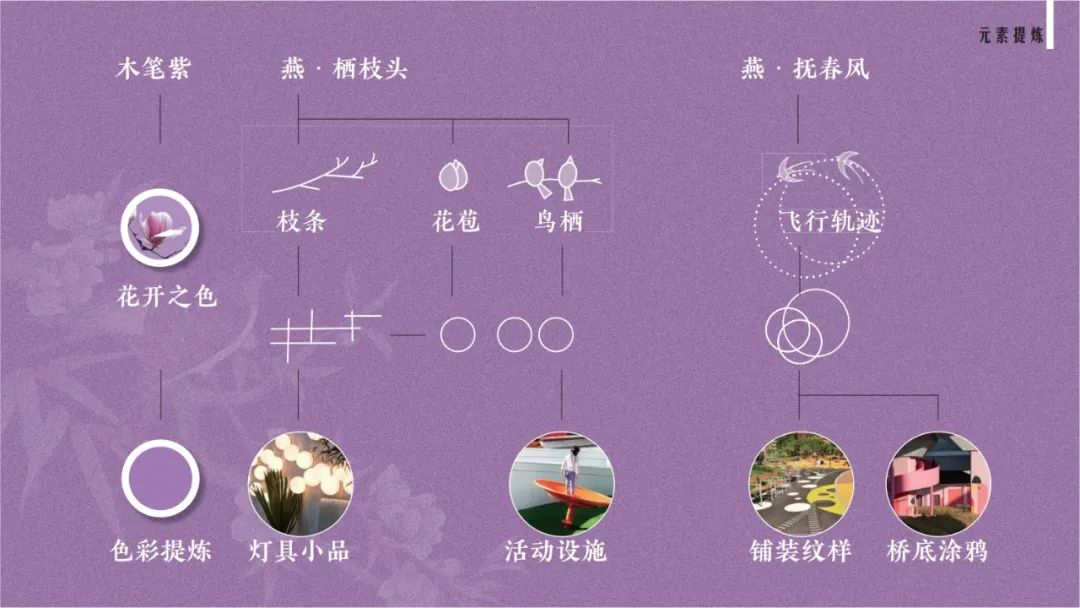

▲元素提炼

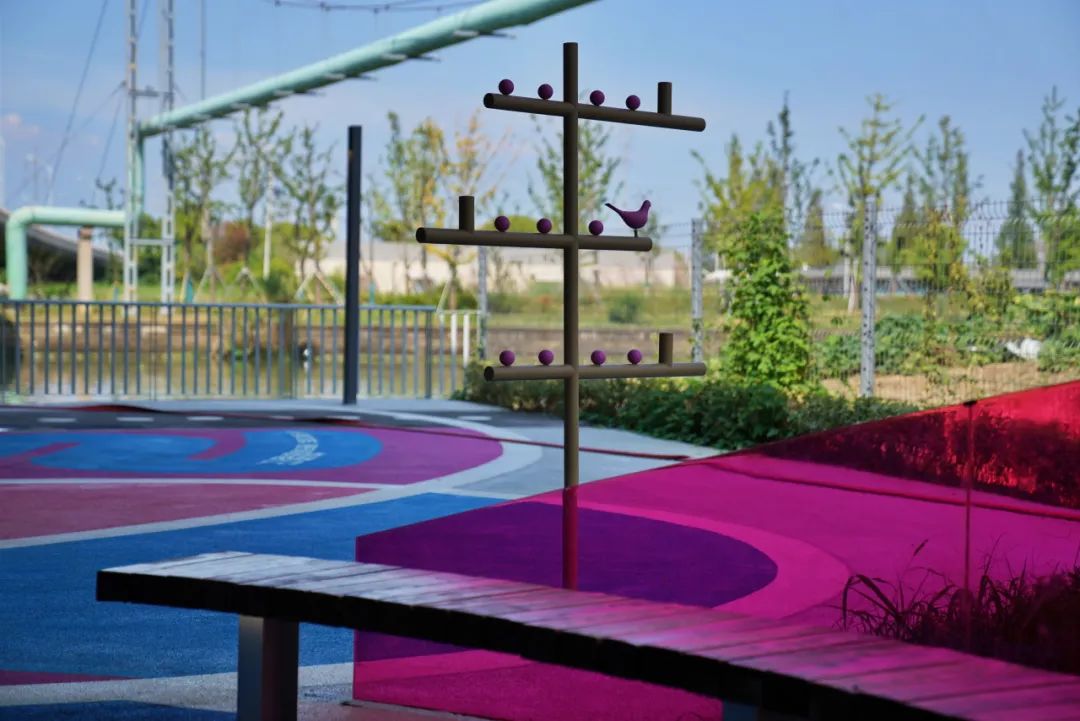

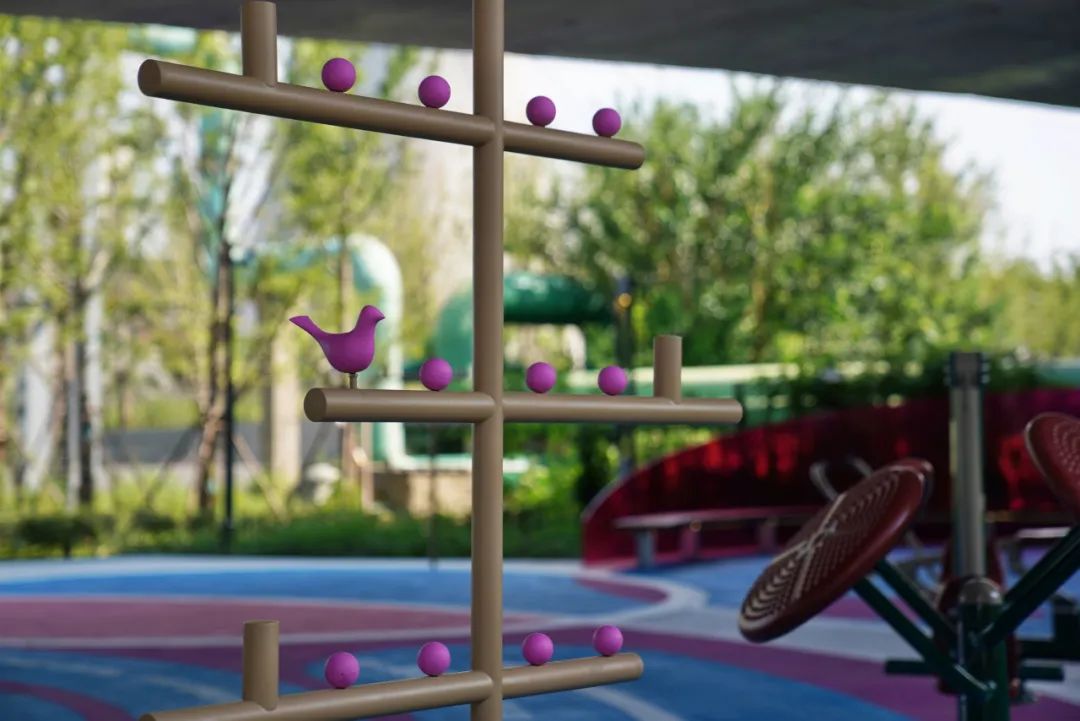

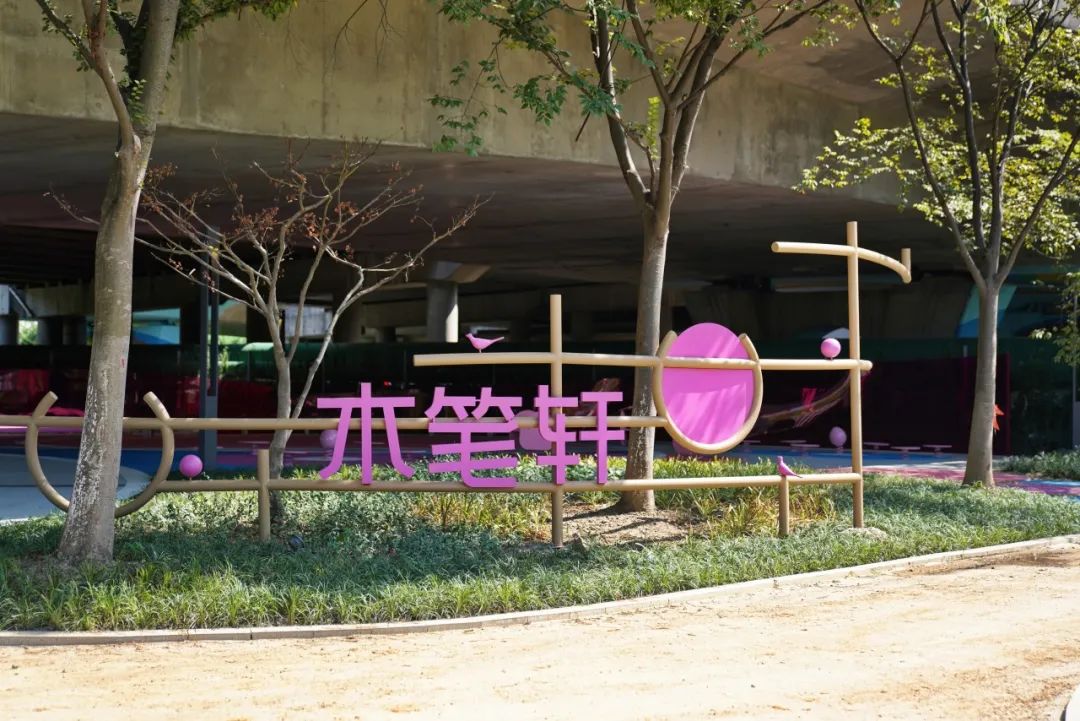

燕栖枝头：从木笔（紫玉兰）的枝干、花苞以及栖息的燕子中抽象元素，打造成为具有“燕栖枝头”形象的格栅。木笔紫色的燕型灯具错落与格栅之上，寓意春燕归轩，栖于枝头，别有趣味。

改造后↓ 效果图

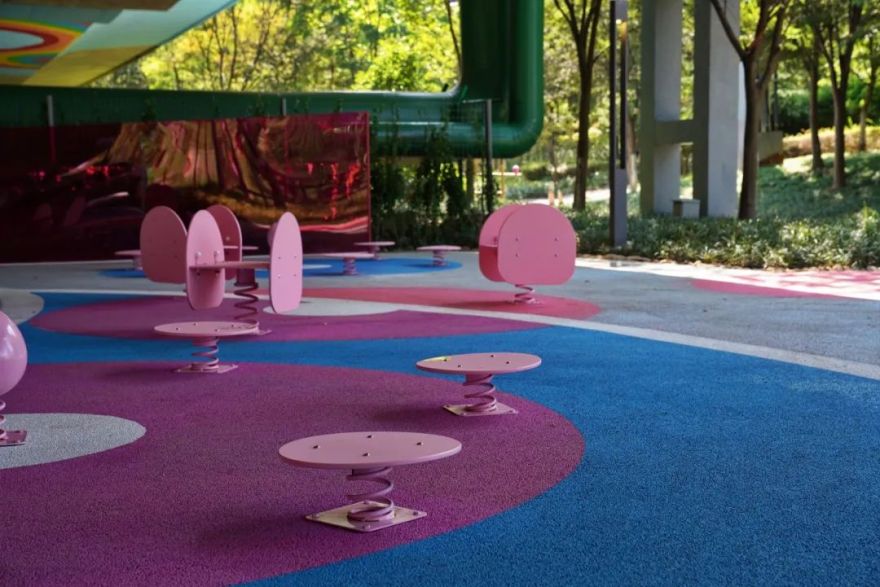

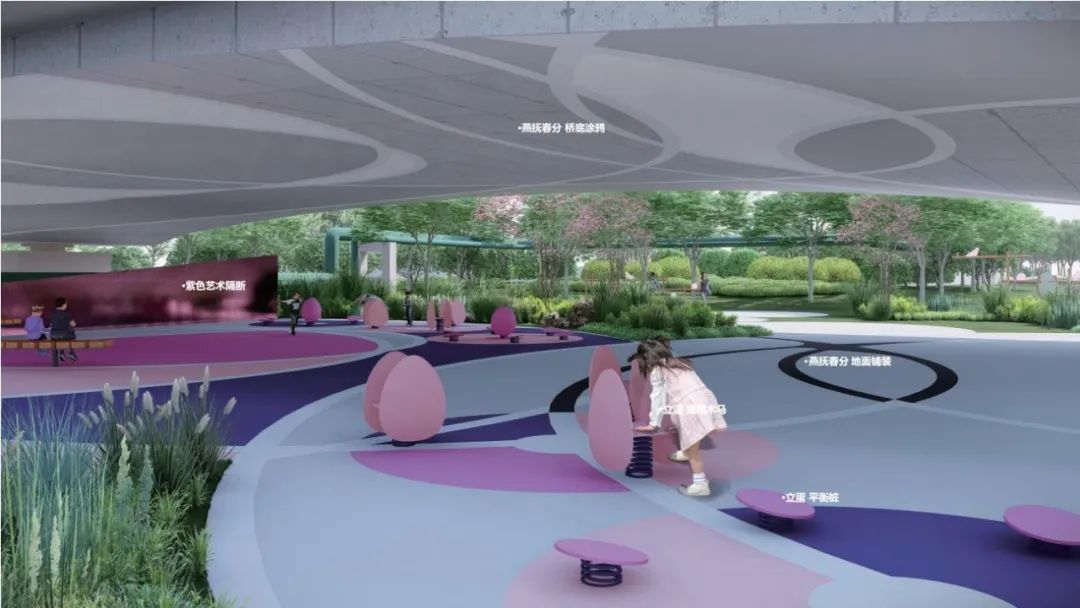

立蛋、平衡类游戏设施：以春分之时传统活动立蛋为原型，设计蛋形摇摇木马以及平衡桩等平衡类游戏设施，摇摆的紫色也像极了春风中微微颤动的花苞。改造后↓ 效果图

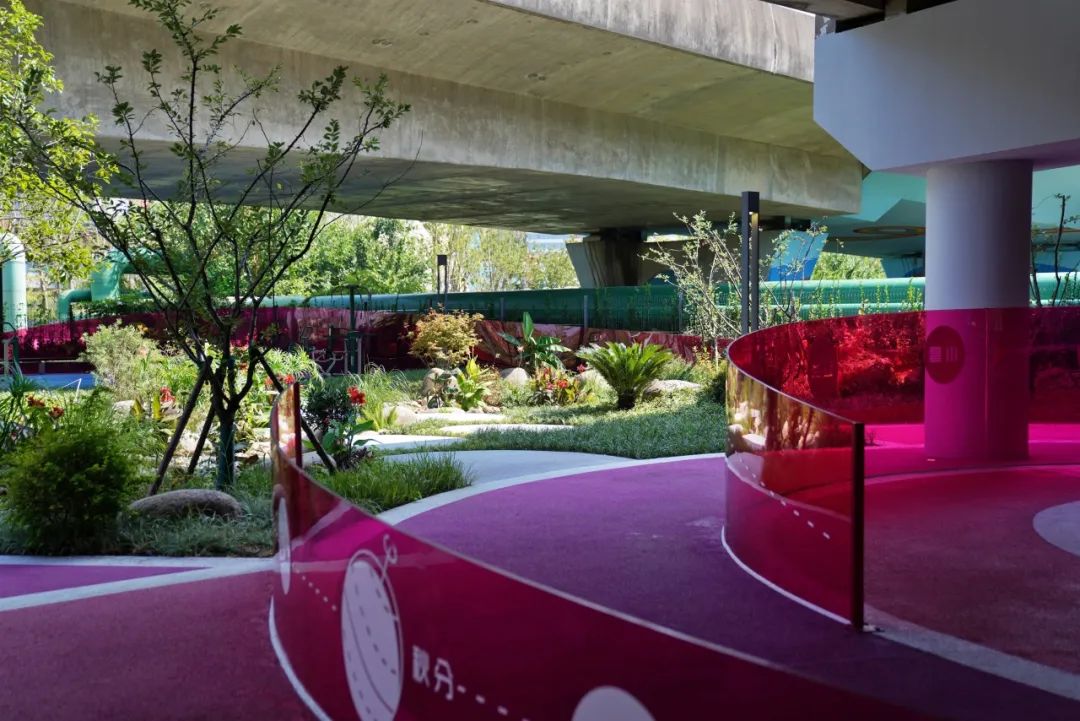

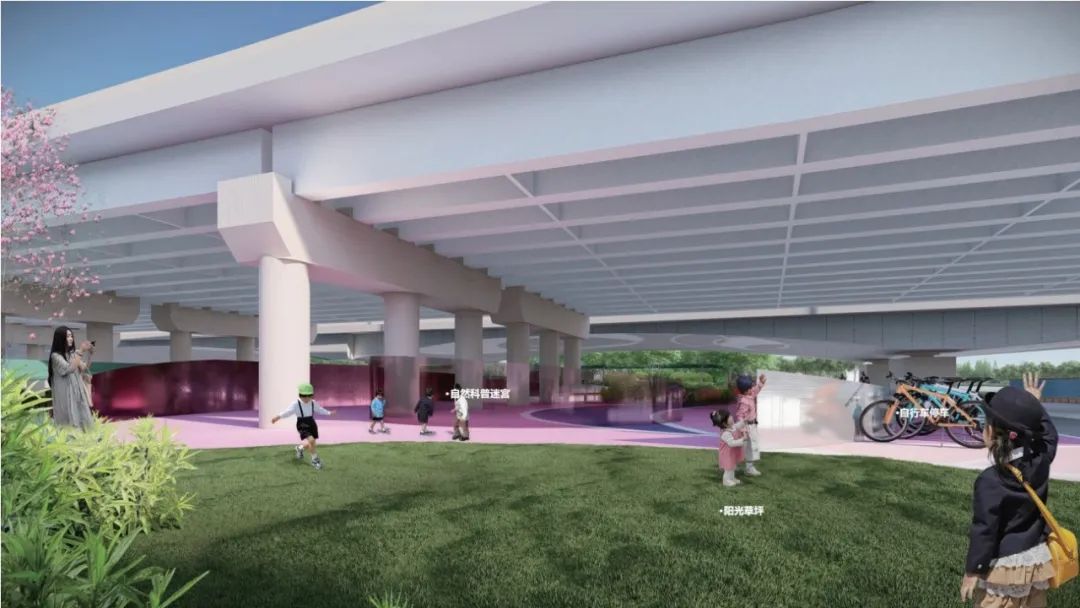

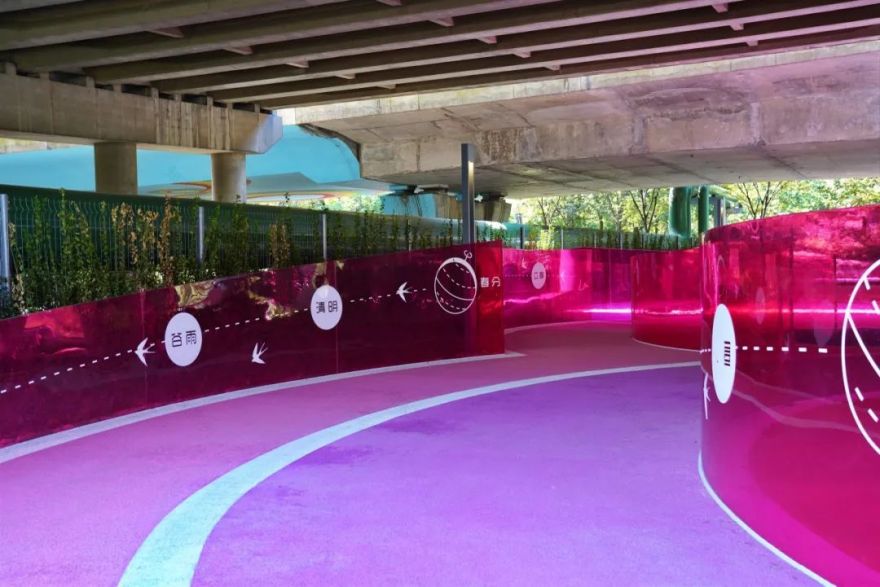

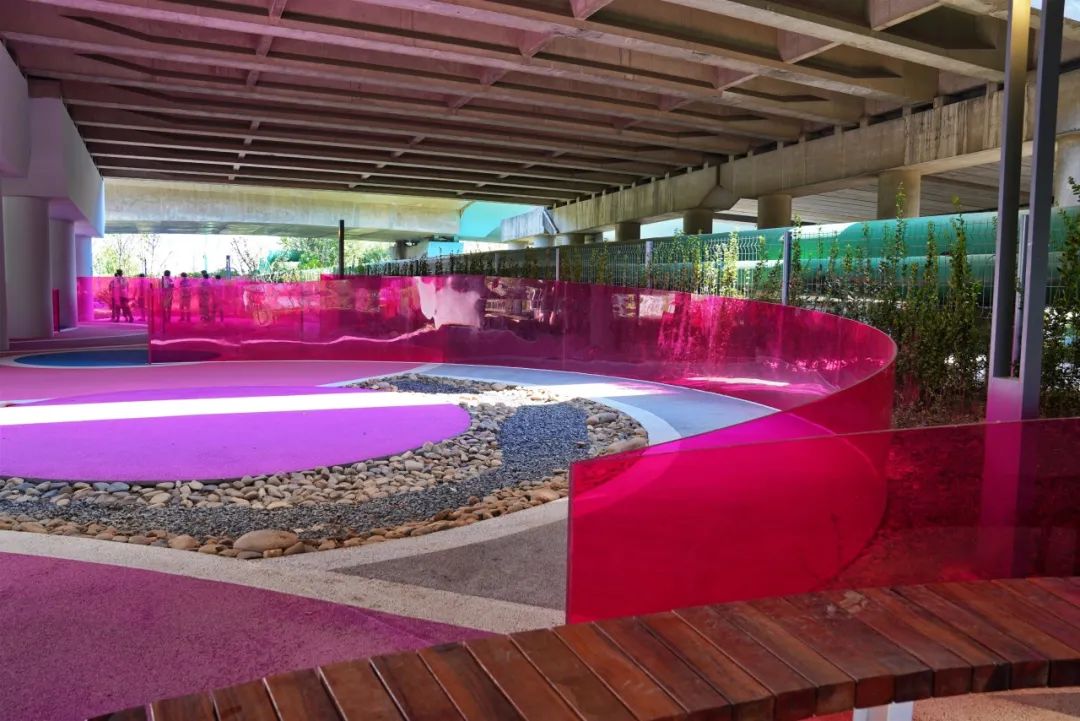

自然科普迷宫：桥下立柱之间的消极空间被紫色的飘带划分为多个富有层次和趣味的科普空间，儿童可以在其中捉迷藏、寻找科普问题和答案。改造后↓效果图

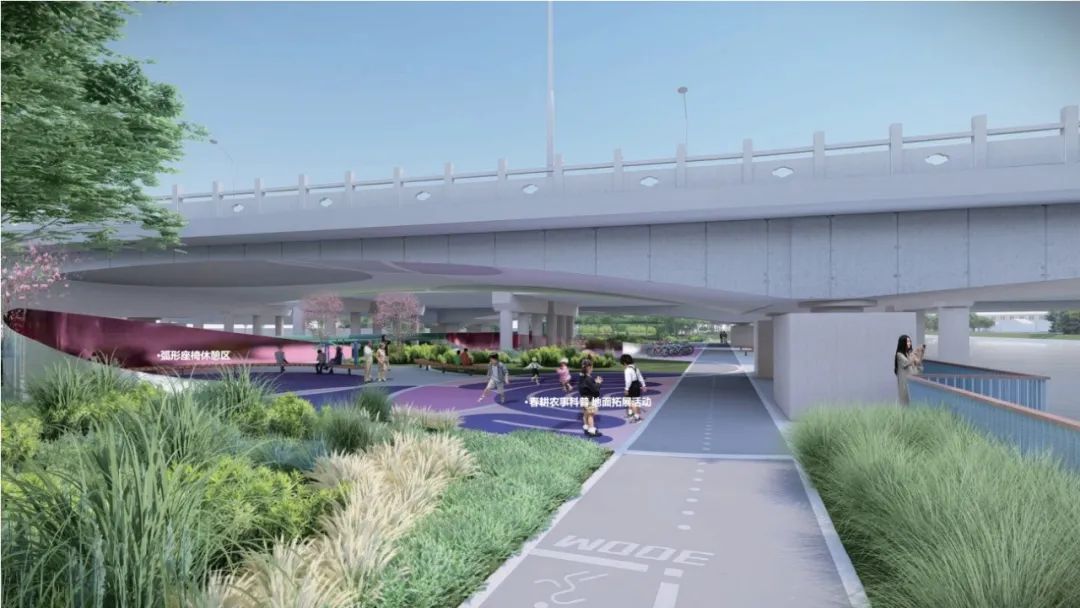

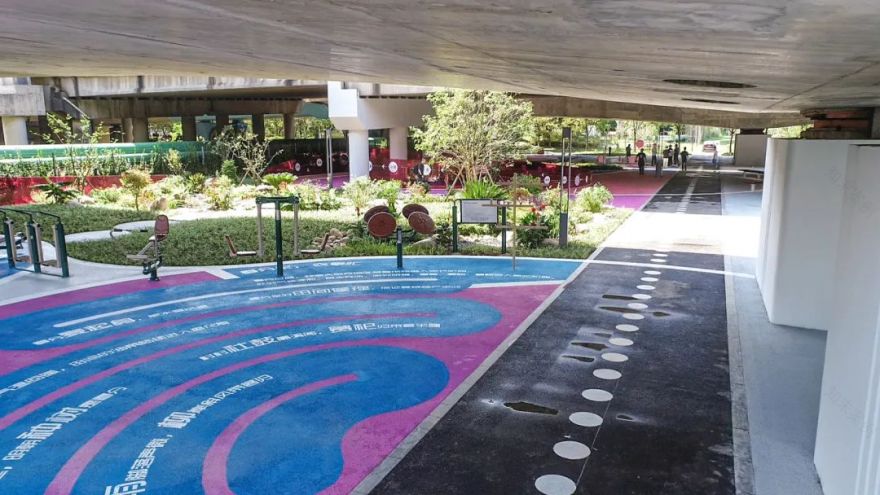

春耕农事科普、地面拓展活动：将春耕农事科普与地面铺装相结合，打造特色地面拓展活动区域。改造后↓效果图

信花间鹿城大桥北侧·谷雨

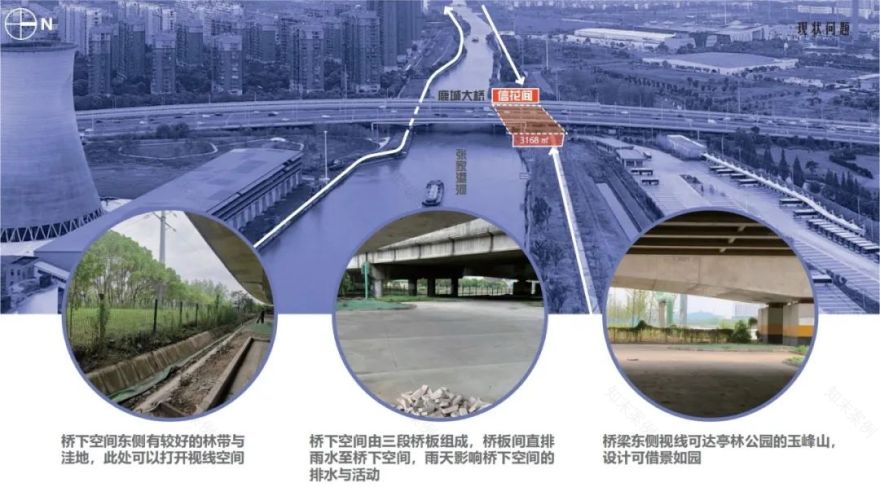

▲现状问题

基地位于鹿城大桥北侧桥下，总面积约3168㎡。

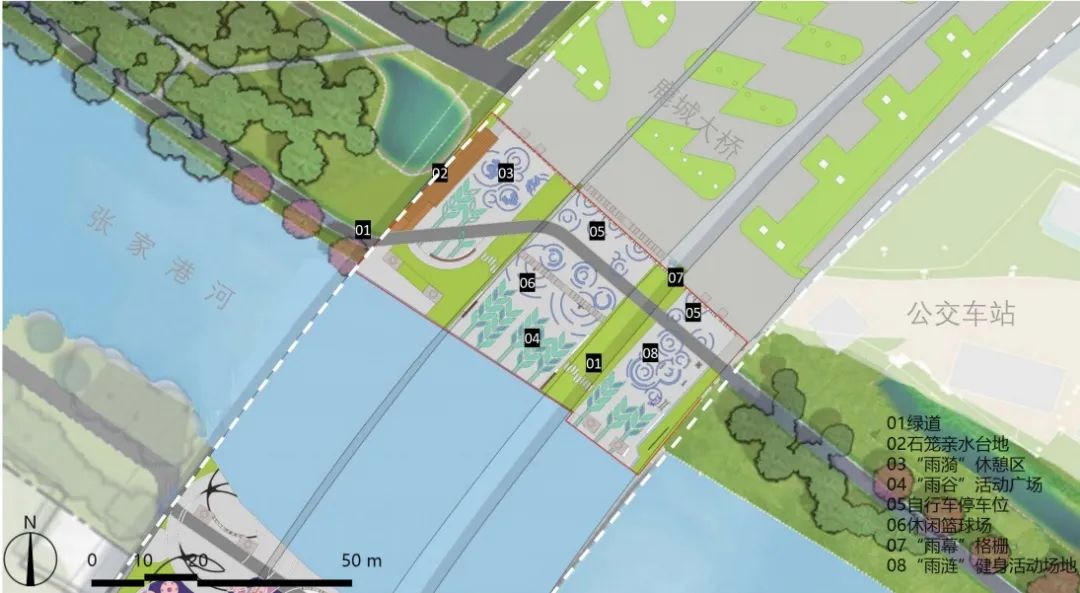

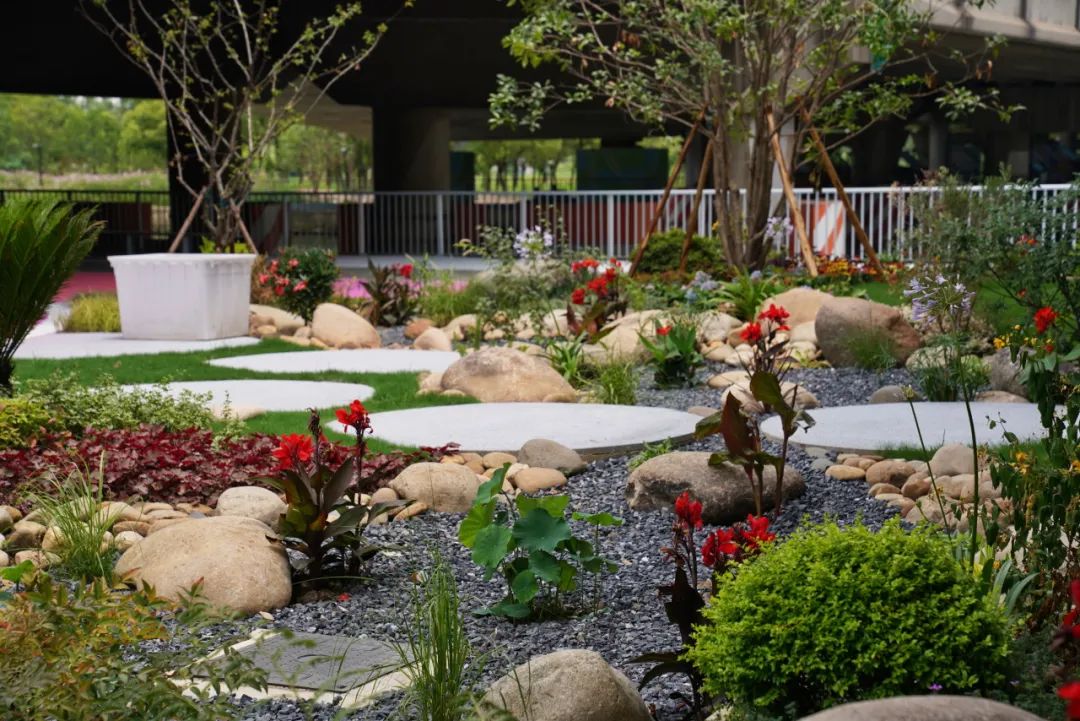

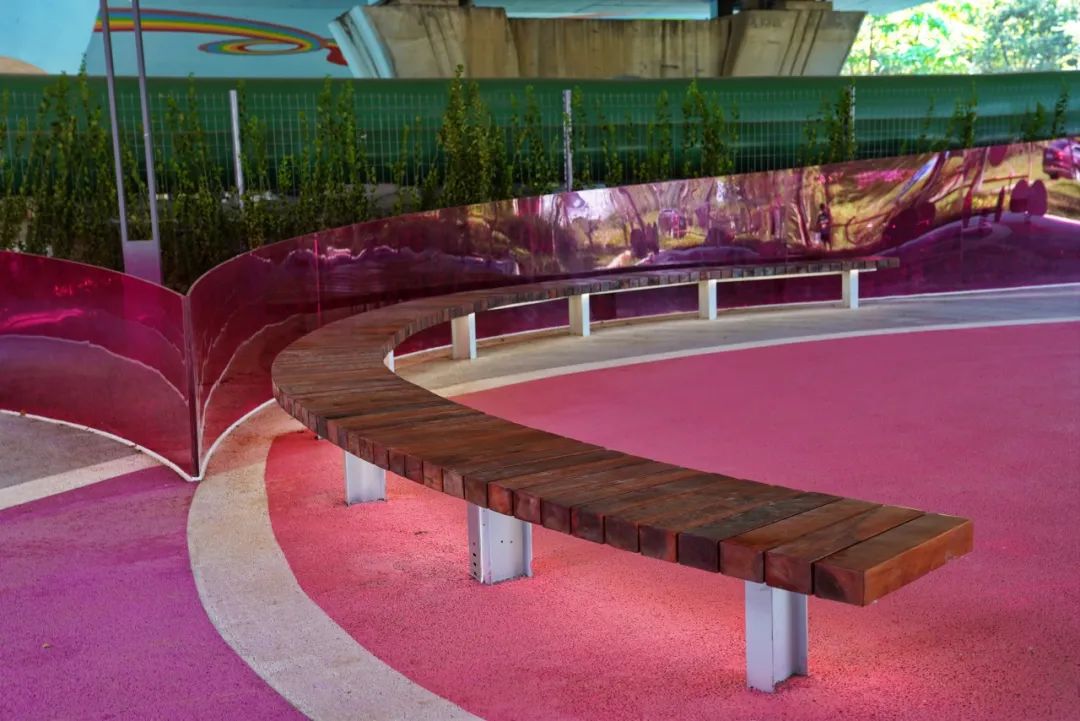

▲平面图场地打造“谷雨”节气主题特色，设置艺术篮球场、器械健身空间、活动休闲空间、环形座椅休憩空间、自行车停车点以及雨水花园。将谷雨特色元素与座椅设施、场地铺装等相结合，打造艺术化的桥下空间。

▲概念演绎

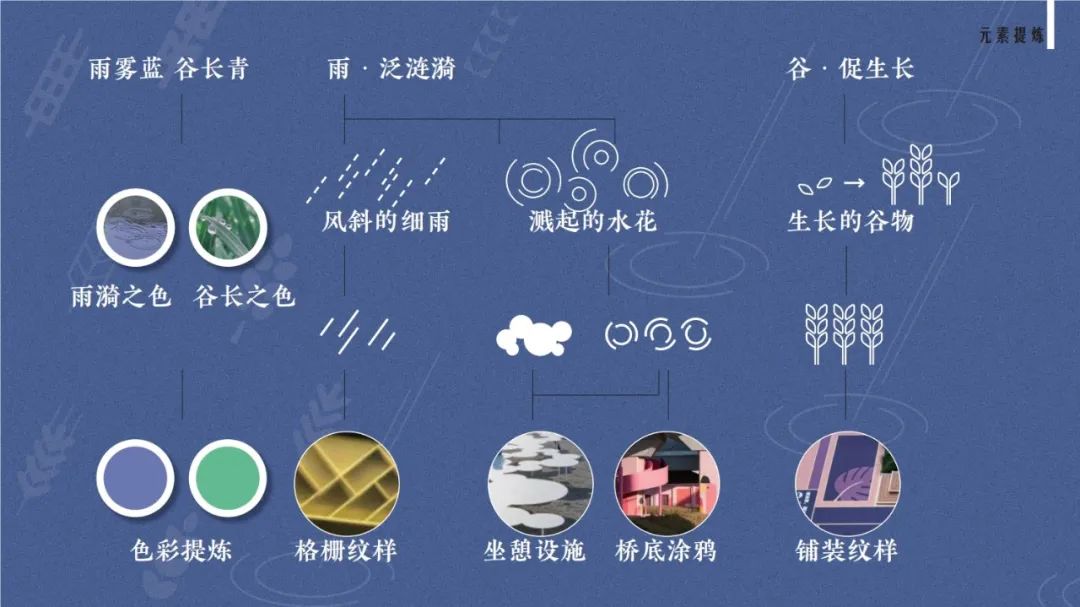

▲元素提炼

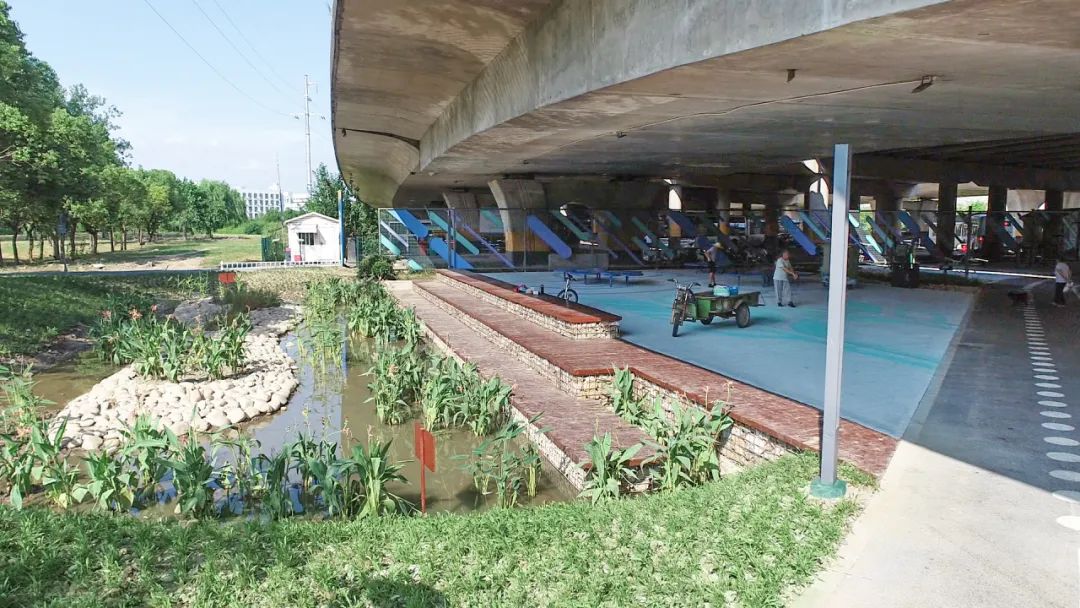

亲水台阶：设置亲水台阶，设置休闲座椅，方便游客与居民的日常交流与互动。

改造后↓效果图

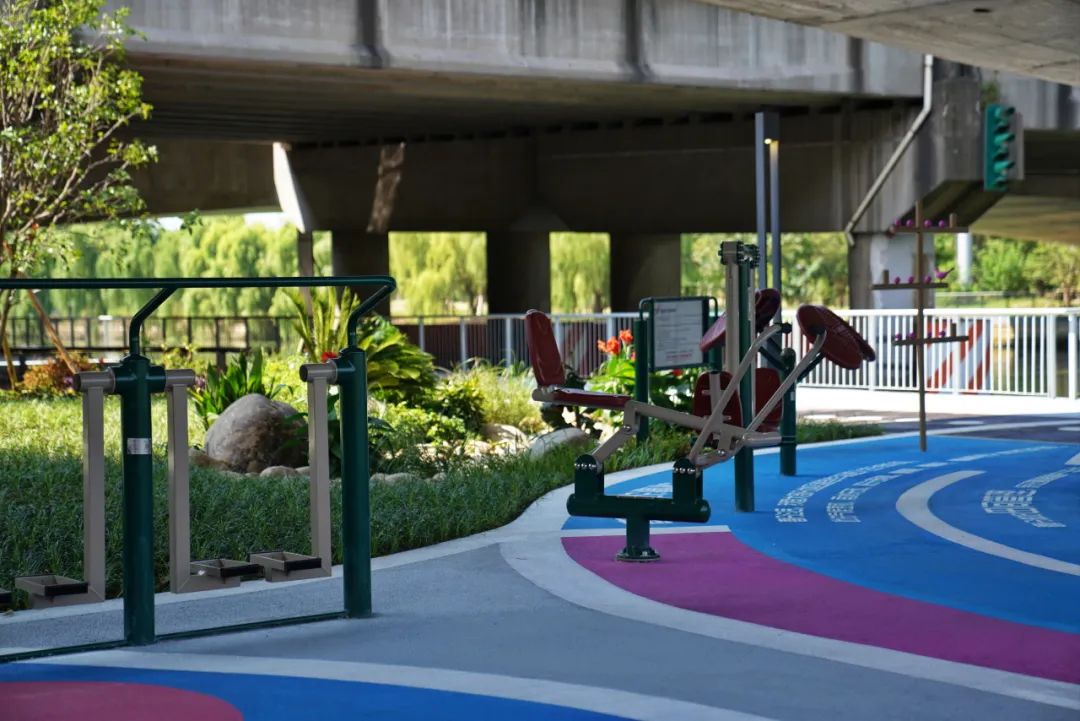

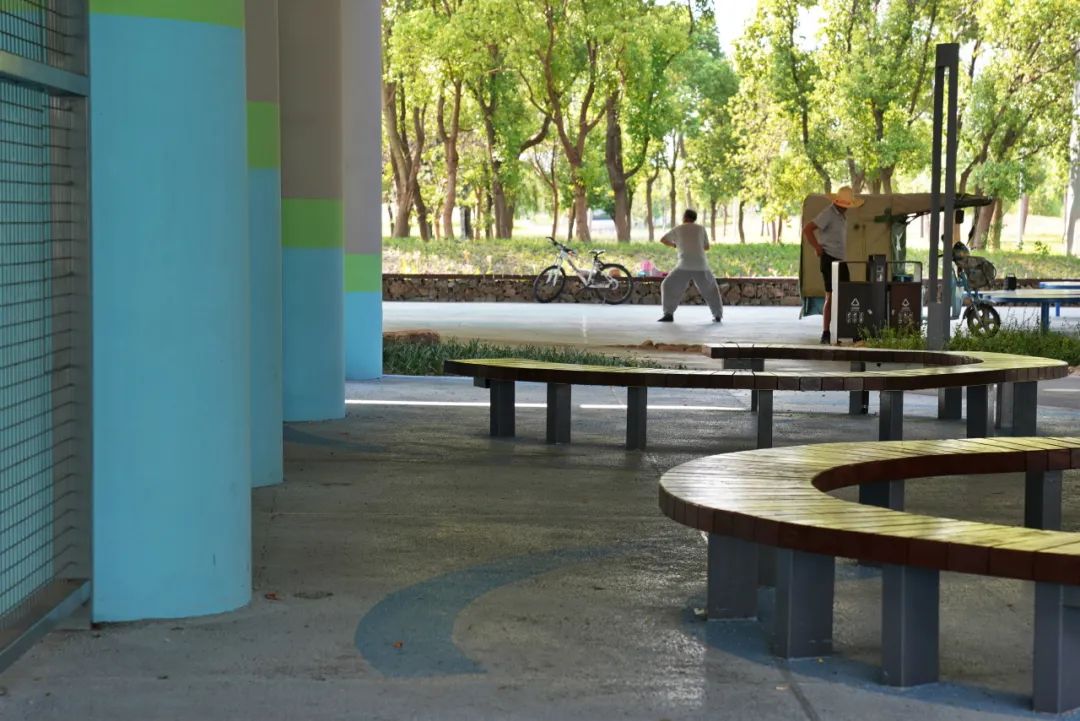

市民健身区：围绕涟漪状铺装布置健身设施以及休憩座椅，打造特色文化健身角。

改造后↓ 效果图→

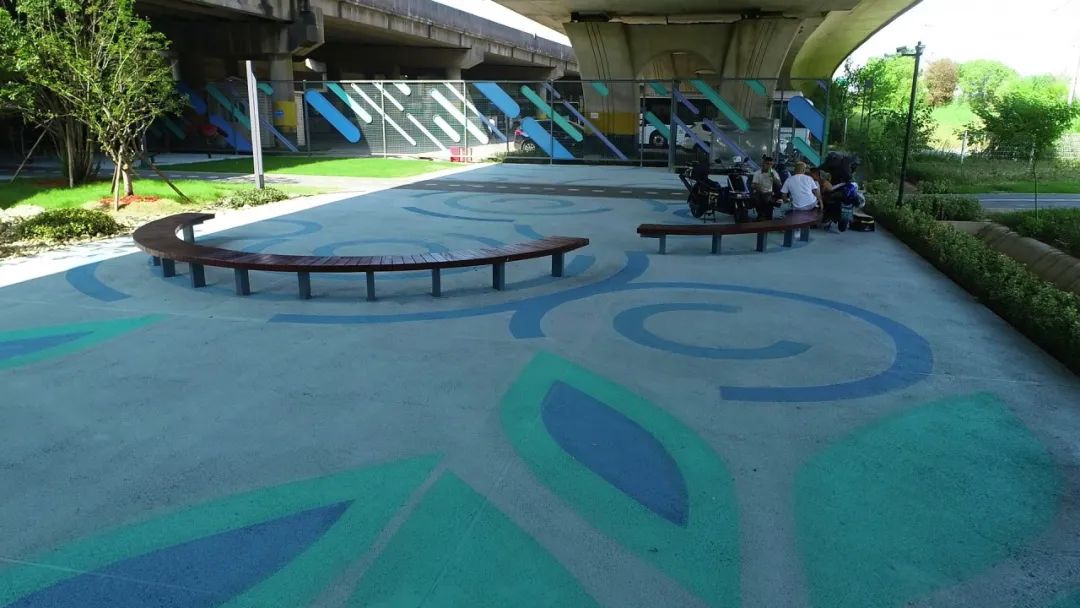

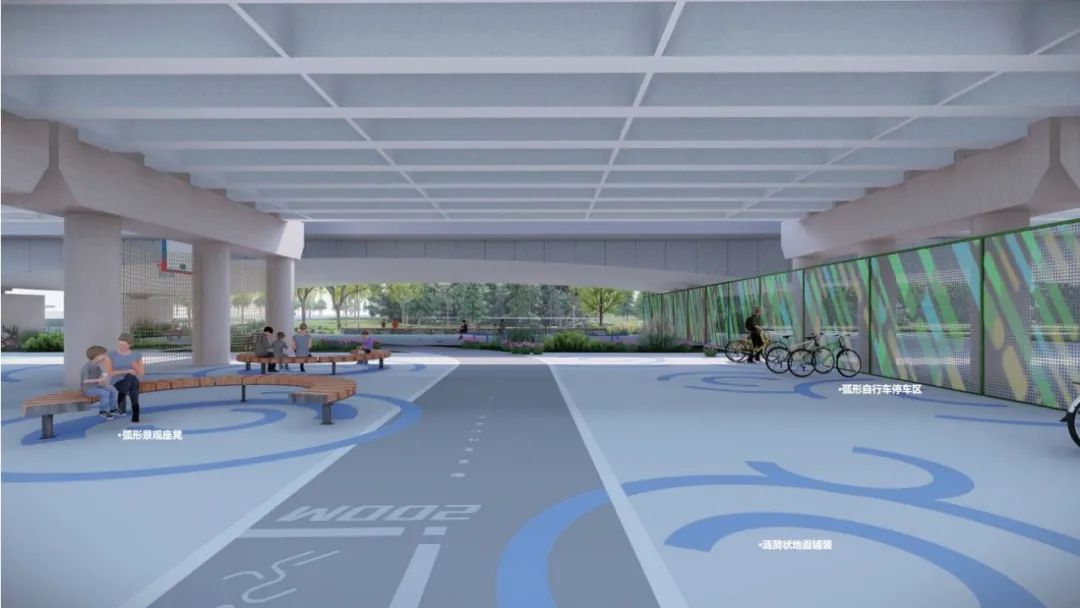

自行车停车区：围绕涟漪状铺装布置弧形自行车停车位以及休憩座凳。

改造后↓ 效果图→

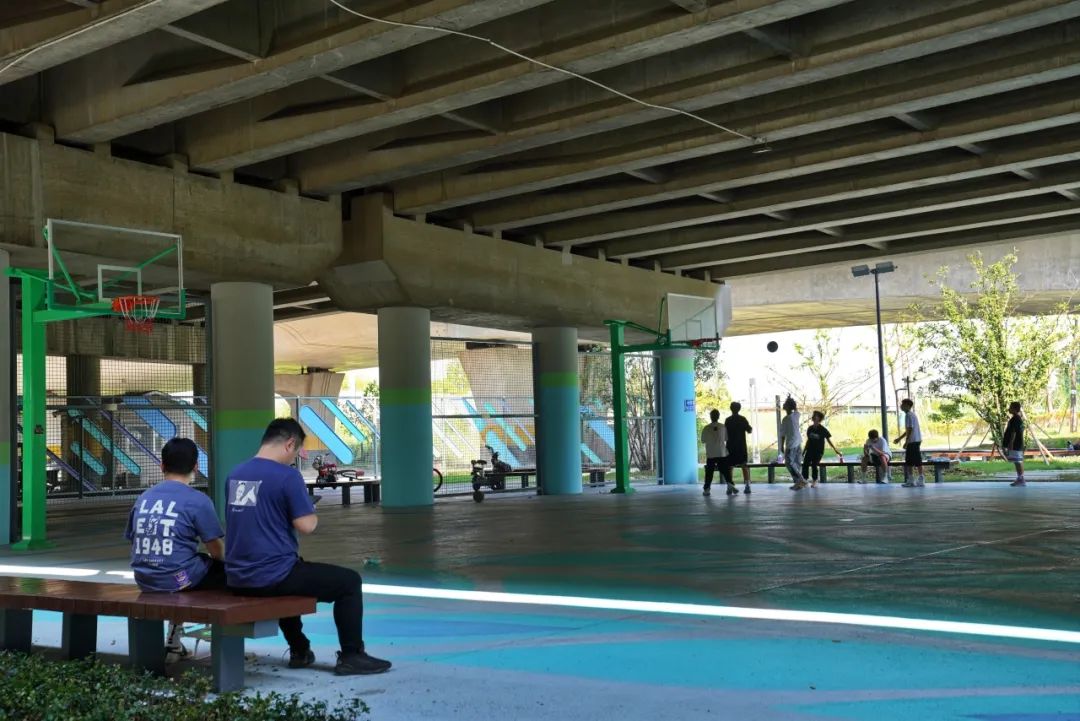

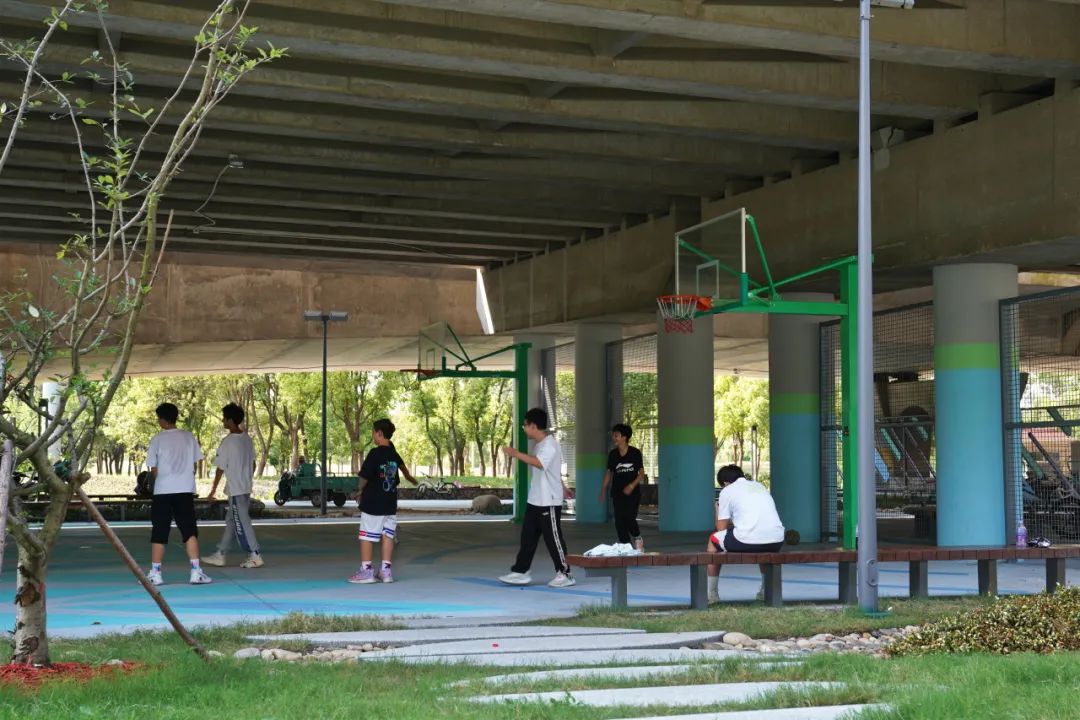

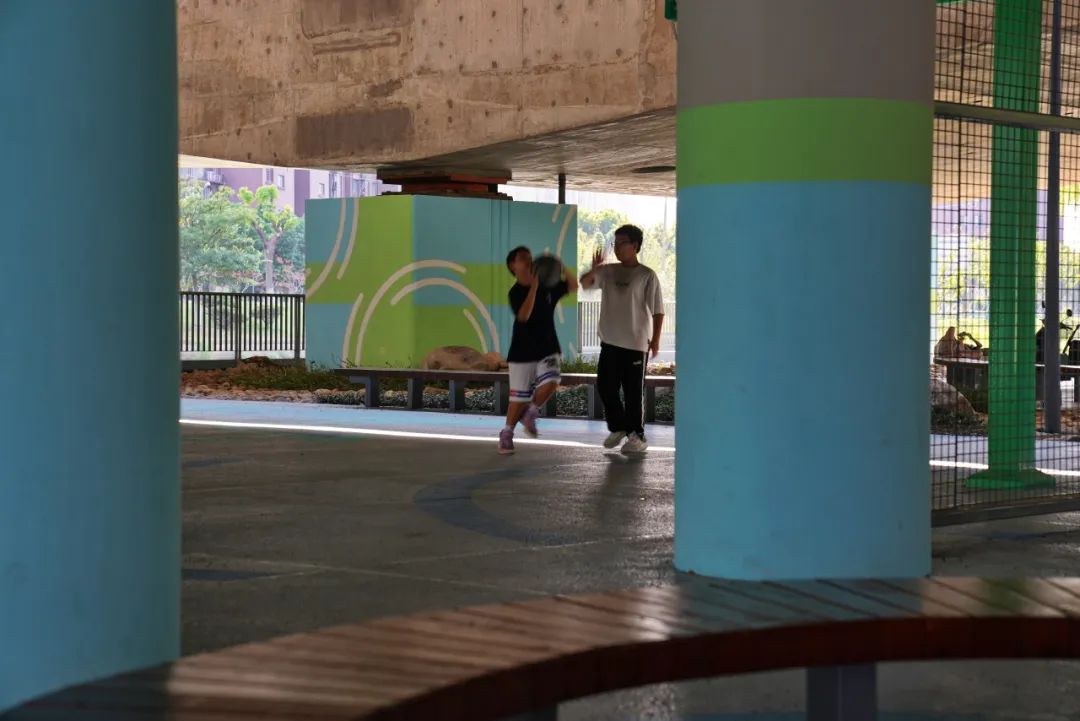

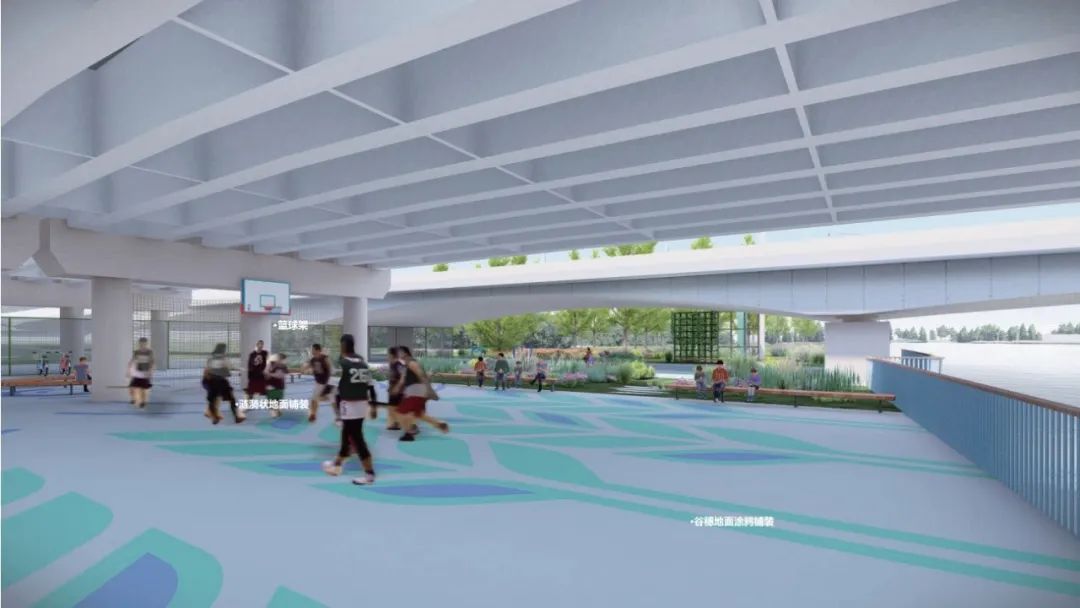

休闲篮球场：围绕涟漪状铺装布置建设设施以及休憩座椅，打造特色文化健身角。改造后↓效果图

流萤谷萧林路大桥西侧·夏至

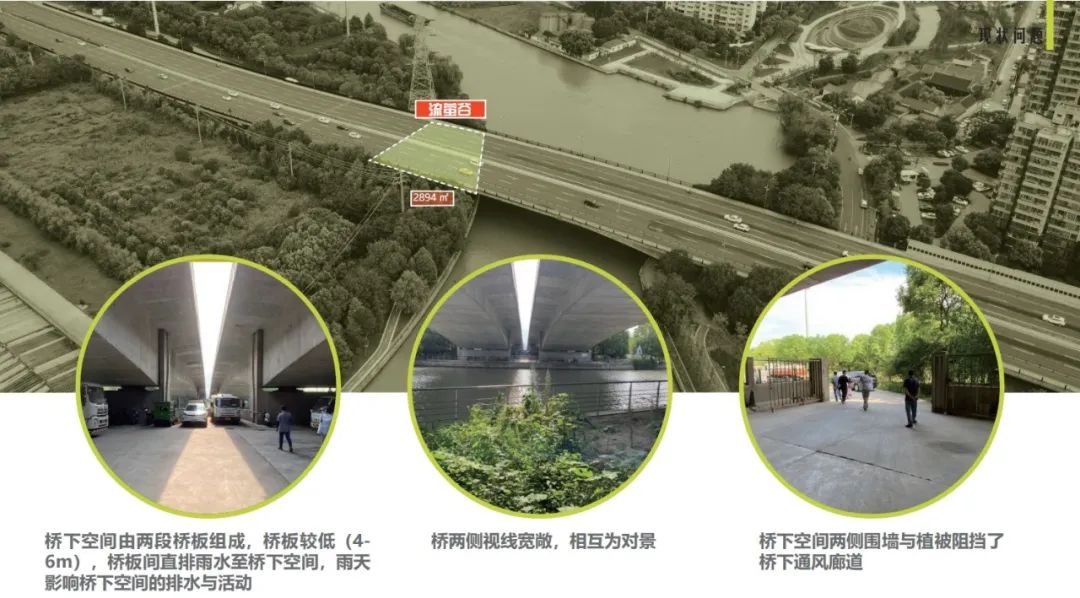

▲现状问题

基地位于萧林路大桥西侧桥下，总面积约2894㎡。

▲平面图

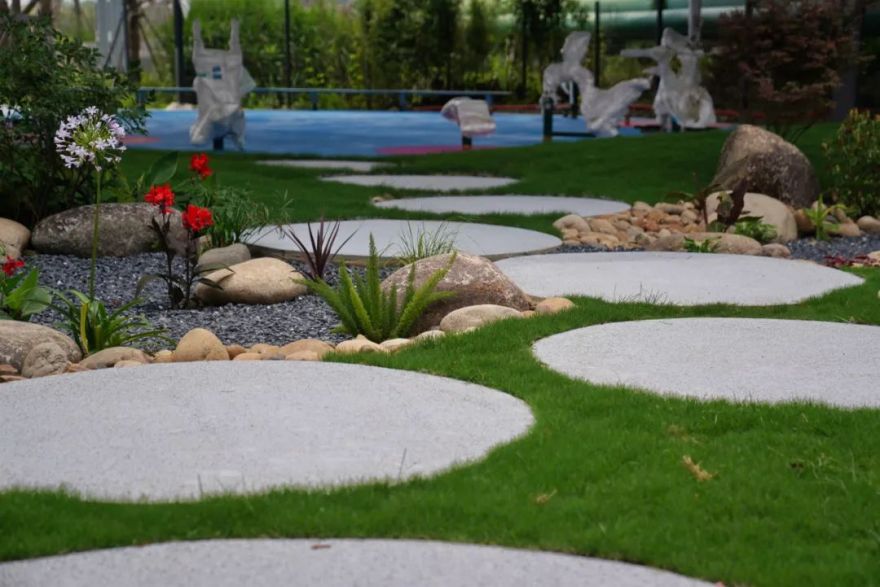

场地打造“夏至”节气主题特色，设置有自行车停车点、弧形座凳、儿童活动、器械健身、雨水花园以及滨河看台等多种活动空间。地面明亮的黄色铺装一气呵成、弧形汀步生动有趣，鲜活跳跃，犹如夏日中的萤火虫围绕场地飞舞。

▲概念演绎

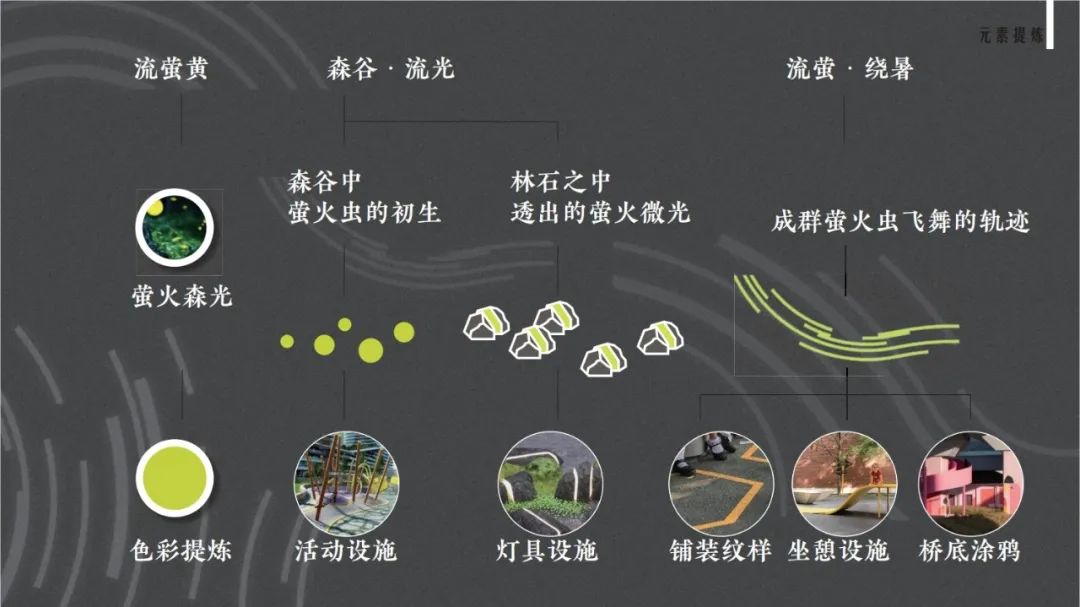

▲元素提炼

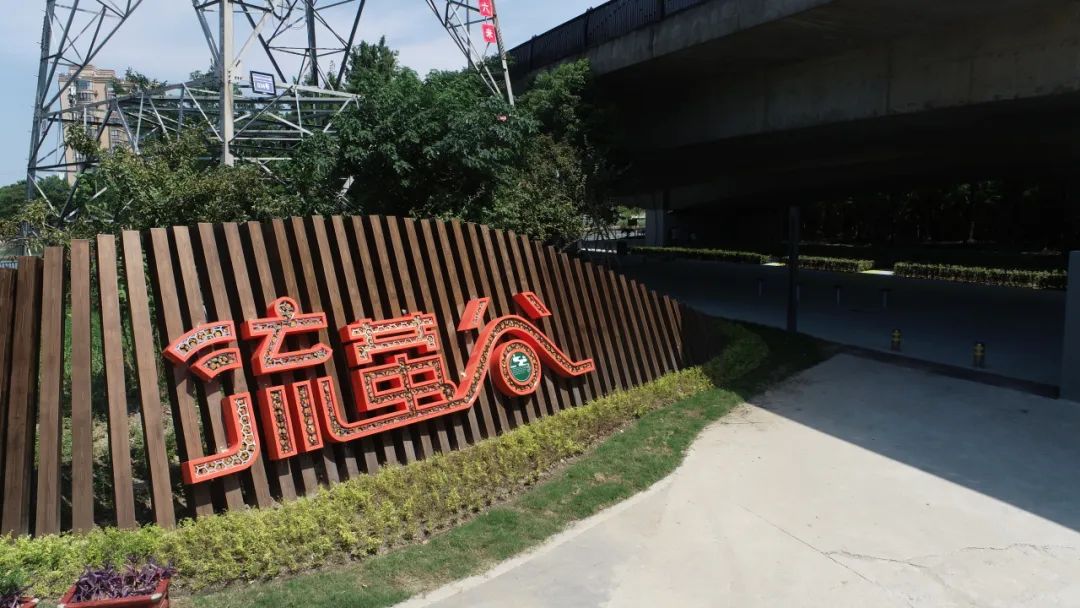

流萤谷入口：流萤秘境与流萤谷交接处设置特色入口标识格栅。

改造后↓ 效果图

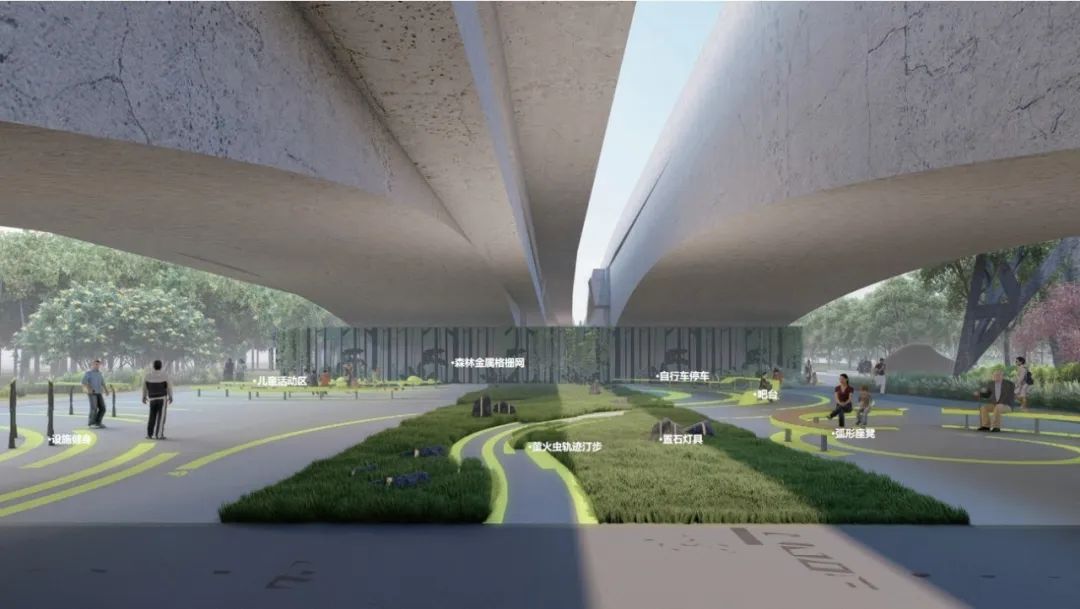

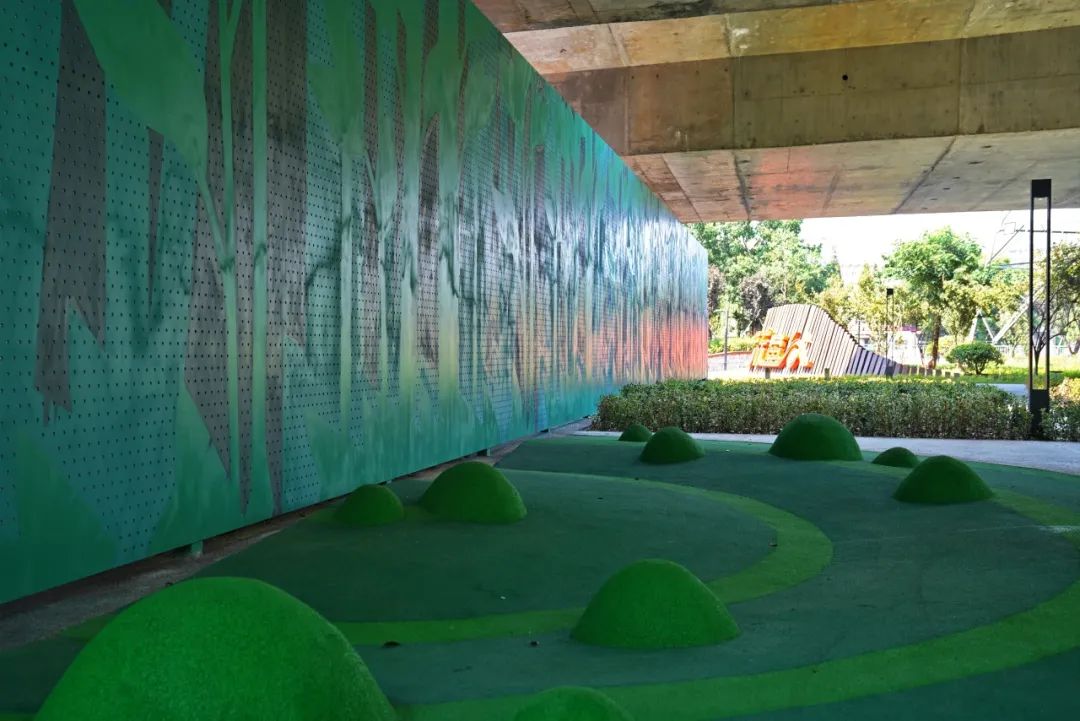

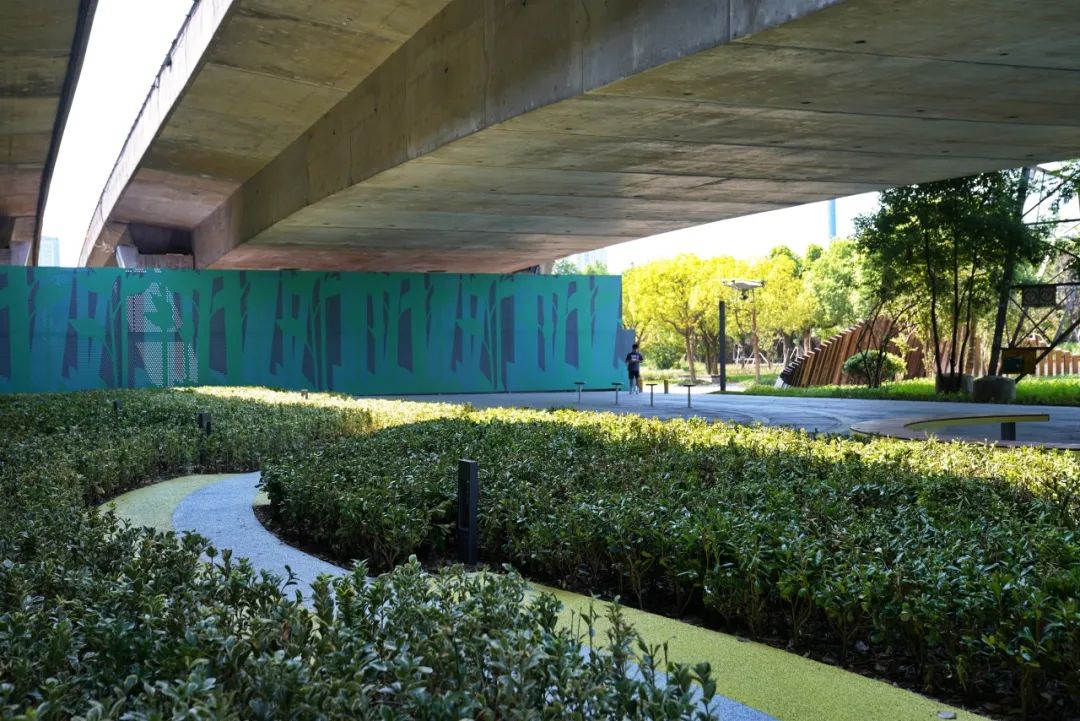

森谷流光：金属网格栅彩绘森林图案、地面明亮的黄色铺装一气呵成、弧形汀步生动有趣，鲜活跳跃，犹如夏日中的萤火虫围绕场地飞舞。改造后↓效果图

滨河看台：滨河区域打开空间，设置弧形看台形成特色休憩空间。改造后↓效果图

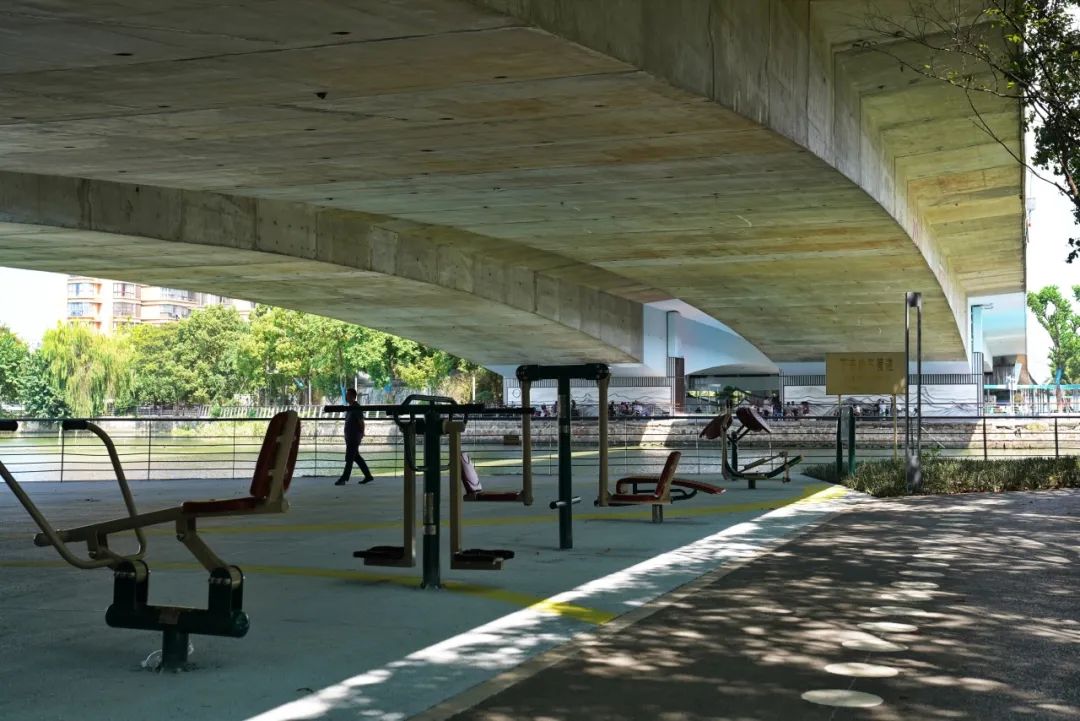

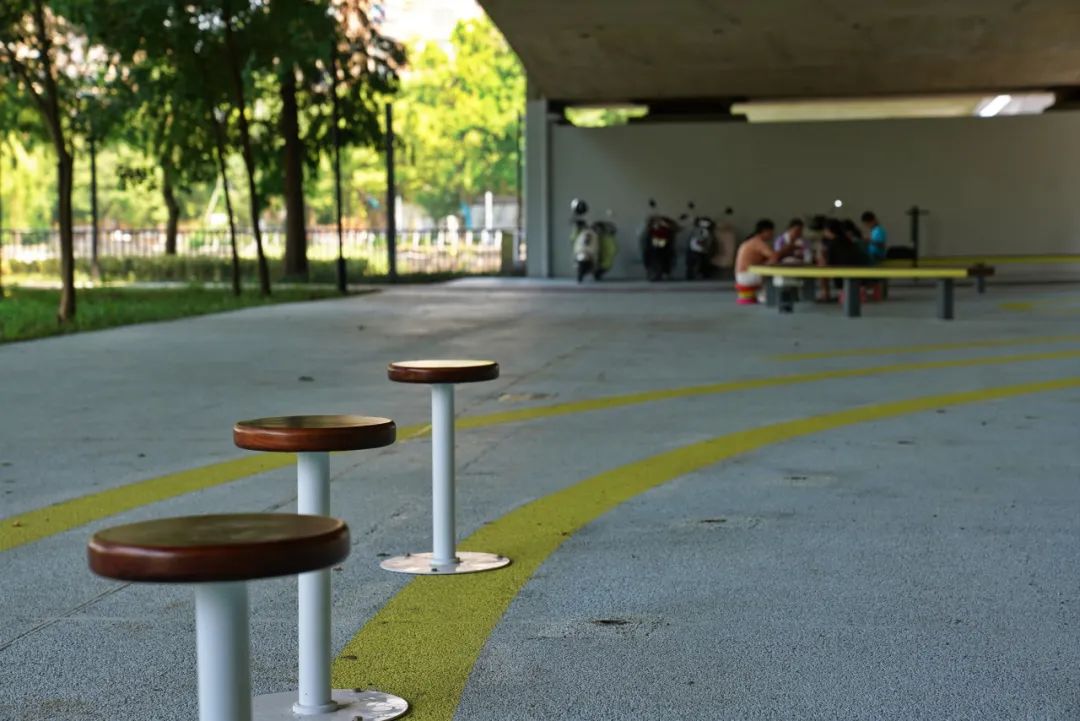

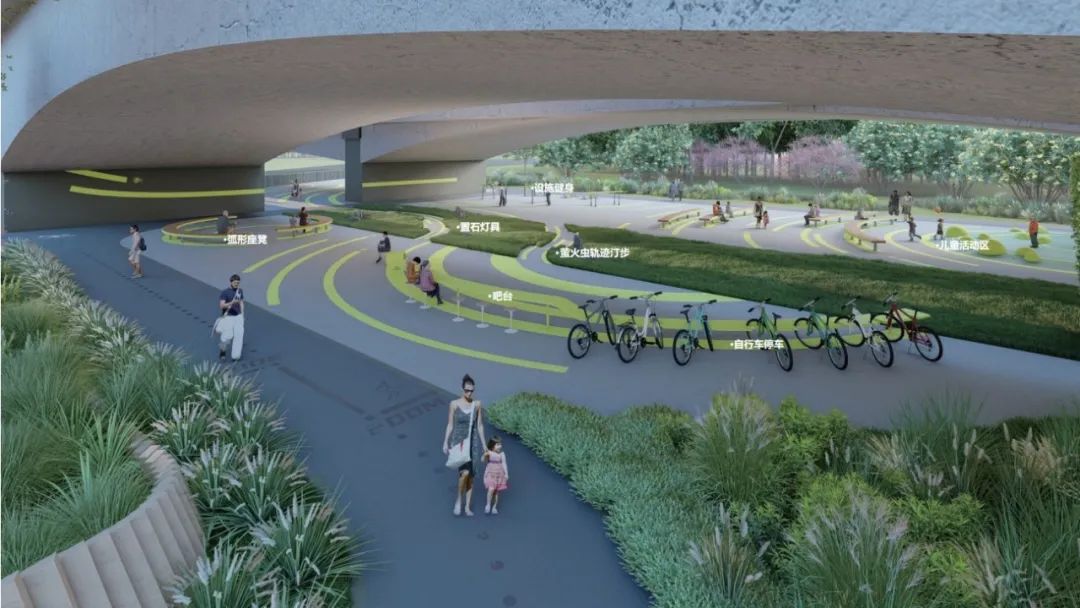

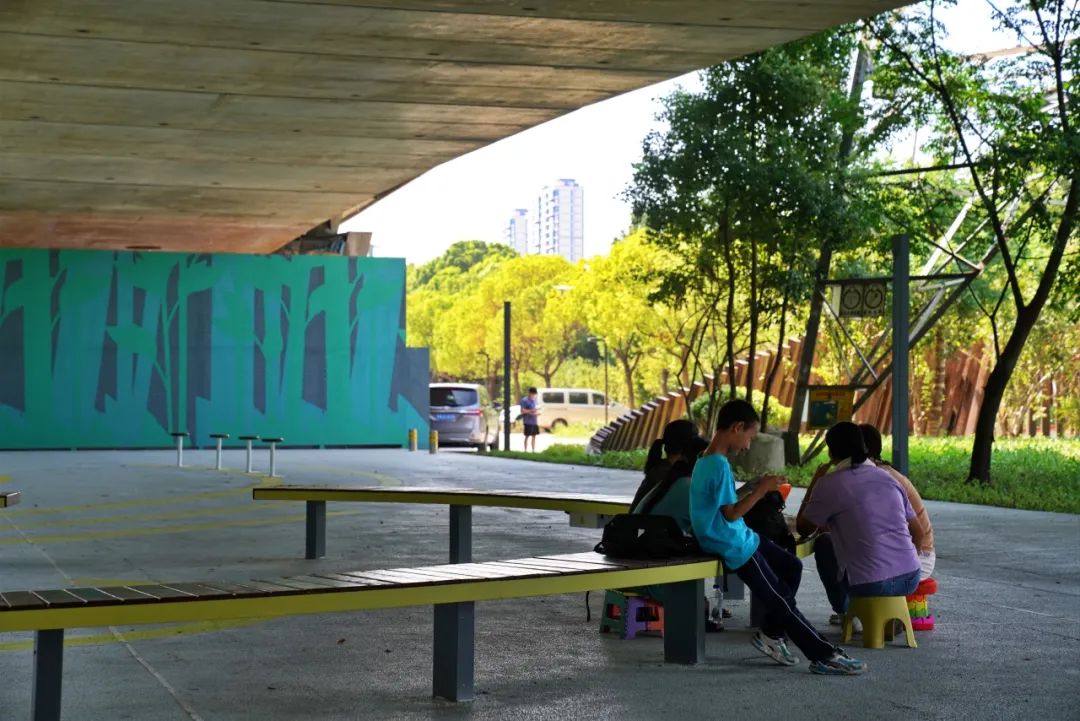

活力健身：场地两侧一动一静，南侧结合健身器械、儿童活动设施形成萤火主题活力健身角，北侧将自行车停车位、休闲吧台以及休闲座椅沿者弧线排布。

改造后↓ 效果图→

剩余空间活化的价值思考桥下空间的活化利用是存量更新时代创造高品质公共空间的重要途径之一。我们通过多专业介入，与周边环境统筹规划，合理利用现状资源，织补割裂的城市环境，贯通城市绿道，补足服务功能，传承历史文脉，更好地满足人民群众对城市高品质公共空间的需求。
