我们通过竹木片和聚碳酸酯瓦片调节透明度与反光度。经过一天中不同时段的测光实验与模型分析，找到最优的瓦片排布，提供了室内外多种视野的可能性。

01 场地与功能

项目位于京郊水库旁的茶叶山间，是一处供当地游客休憩、聚会和餐饮的山野庇护所。海子村背靠茶叶山，在八十年代之前，山脚下有几百平的内湖，故而得名。后随着水源枯竭，外来游客日益减少。

甲方希望引入营地等商业业态，重新将海子周边做成季节性的户外生活园区。通过吸引城市人口的到来，在不破坏原有乡村生态的基础上，活化当地经济。

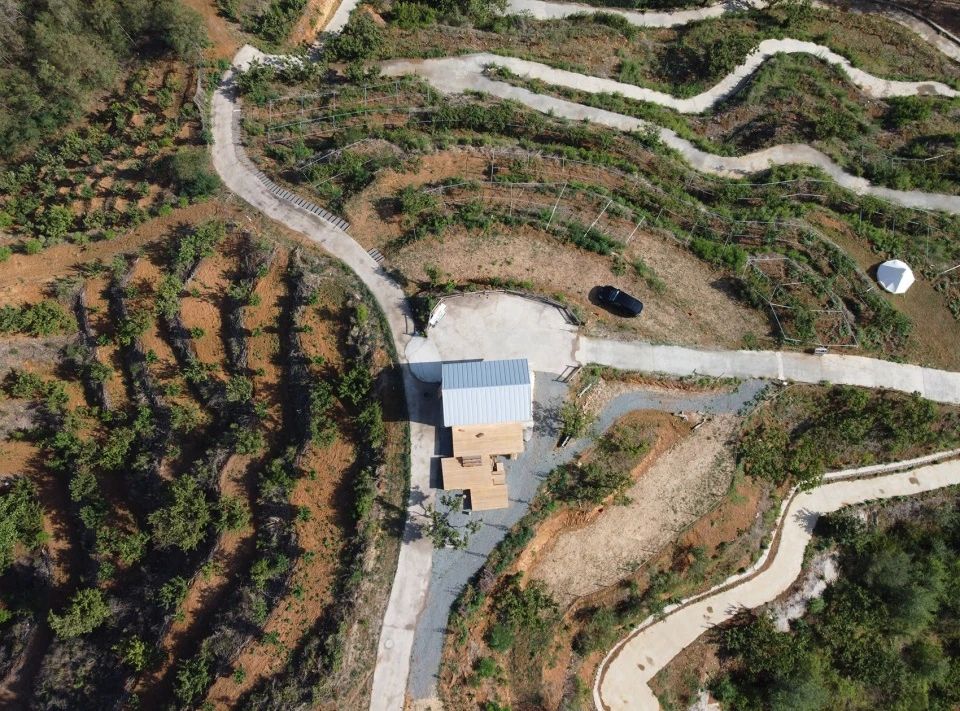

▲项目与周边环境鸟瞰

%VOL 海子庇护所作为一期的建设项目，环绕着露营区与村民原生活动场所。设计需要同时满足本地与游客使用需求与空间乐趣。

顶视图

02村落与自然

茶叶山是海子村上千户居民的守护神。几代人以来，家家户户分得田地与林地，童年的游乐、修葺的坟墓、举行的祭祀都在山林间。果收之时，丰收的欢乐萦绕山间。农忙过后，安逸与平静是这里的常态。

▲鸟瞰

场地所在的山腰平台有自己的小气候，日光照射、或是阴雨雾霾都会给多变的山貌蒙上迥然不同的色彩。庇护所所处的位置正是茶叶山主山脉的对侧，山景像一幅画卷展开在南面。空间与气候性感受成为了这个小体量景观建筑的特色。

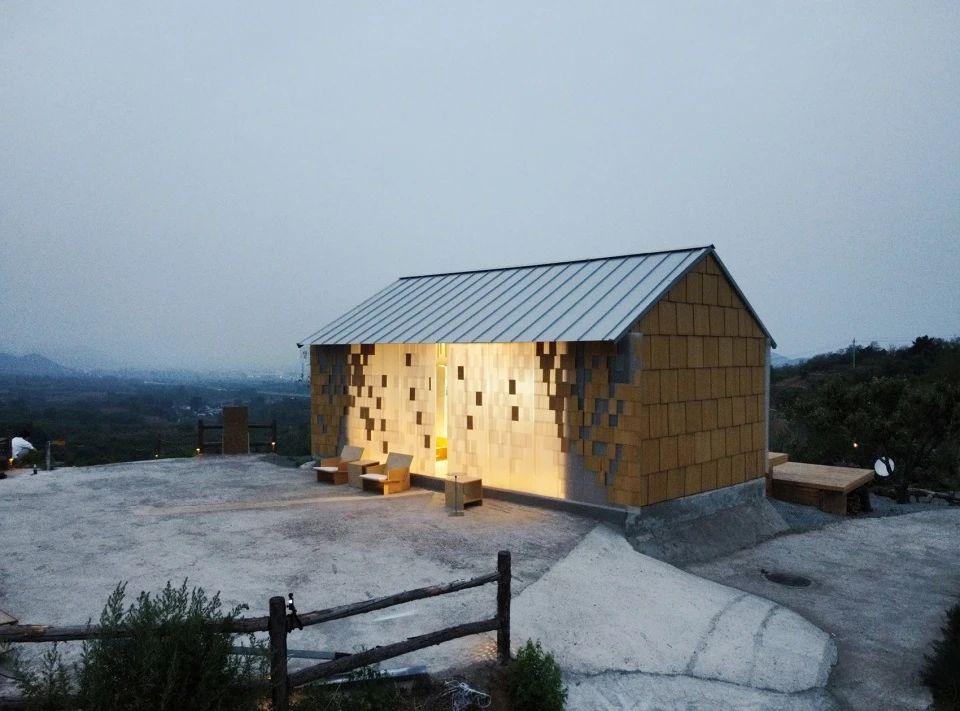

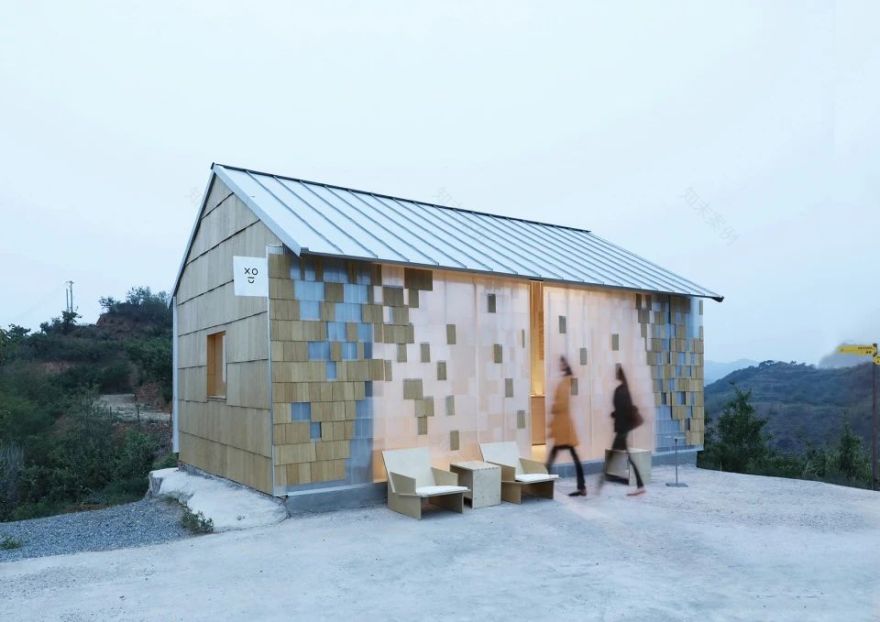

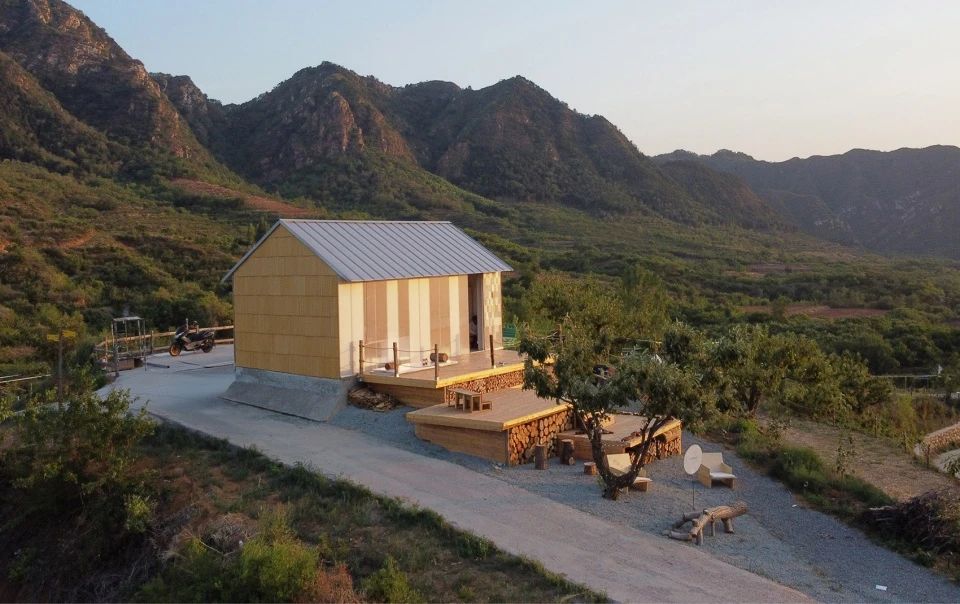

▲项目外观概览

我们摒弃了充满工业感的幕墙玻璃，采用南北面各 16 块的可拆卸滑轨插接板。每块插接板以 2×3 的模数拼接，根据需要可取下部分叠放作为平台长桌；也可以全部取下，将建筑本身完全打开贯穿。

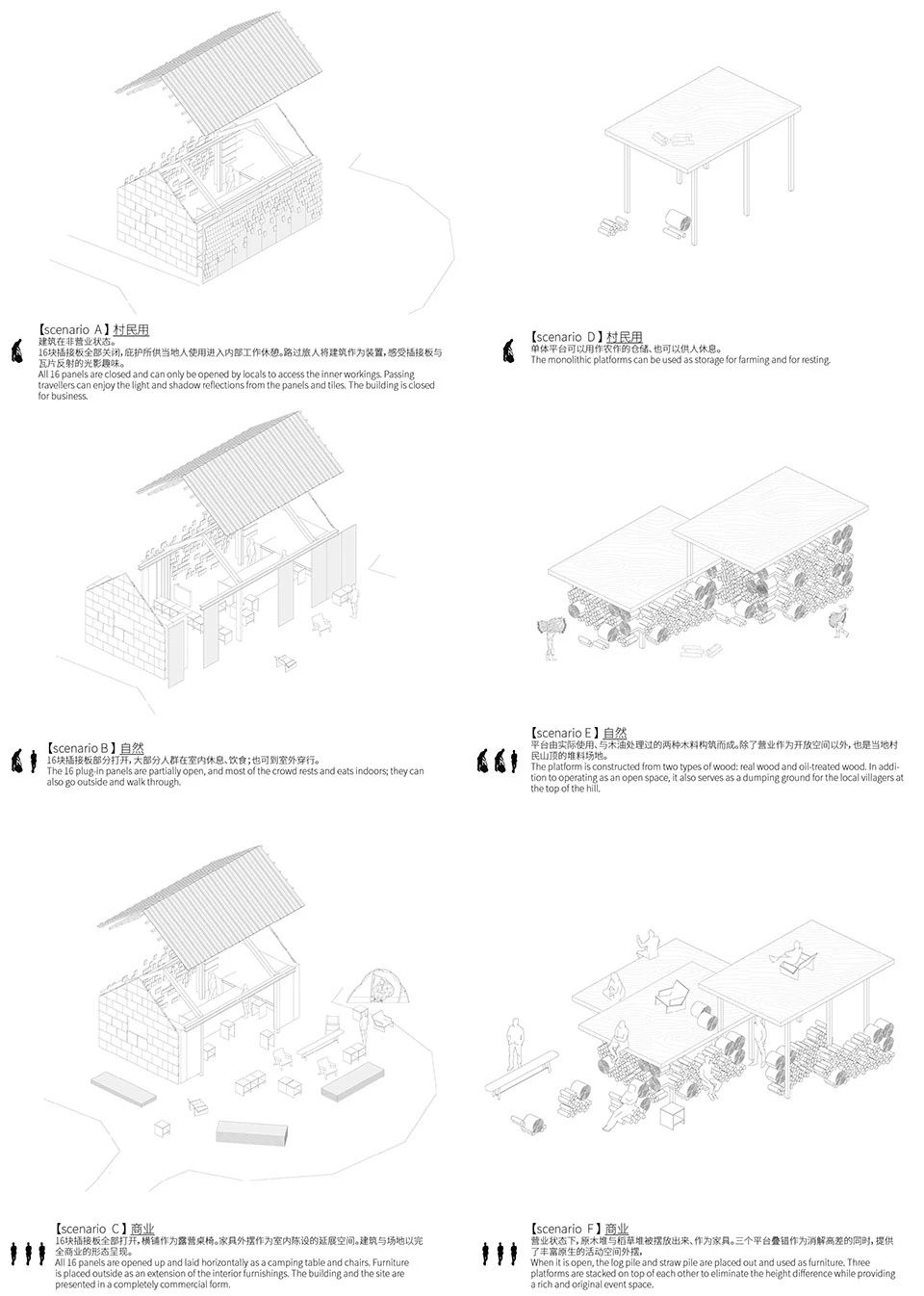

▲分析图

▲设计摒弃了充满工业感的幕墙玻璃，采用了聚碳酸酯板与竹木片。

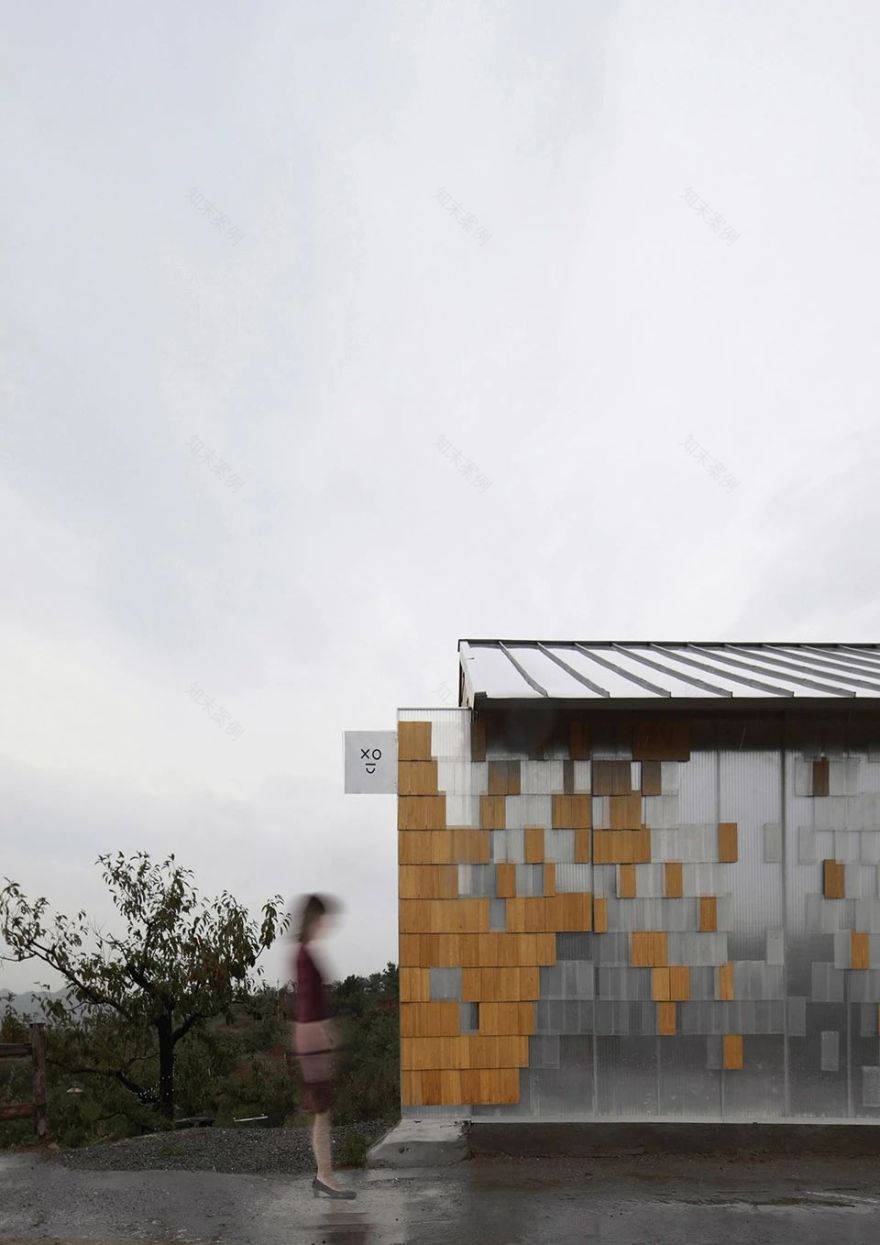

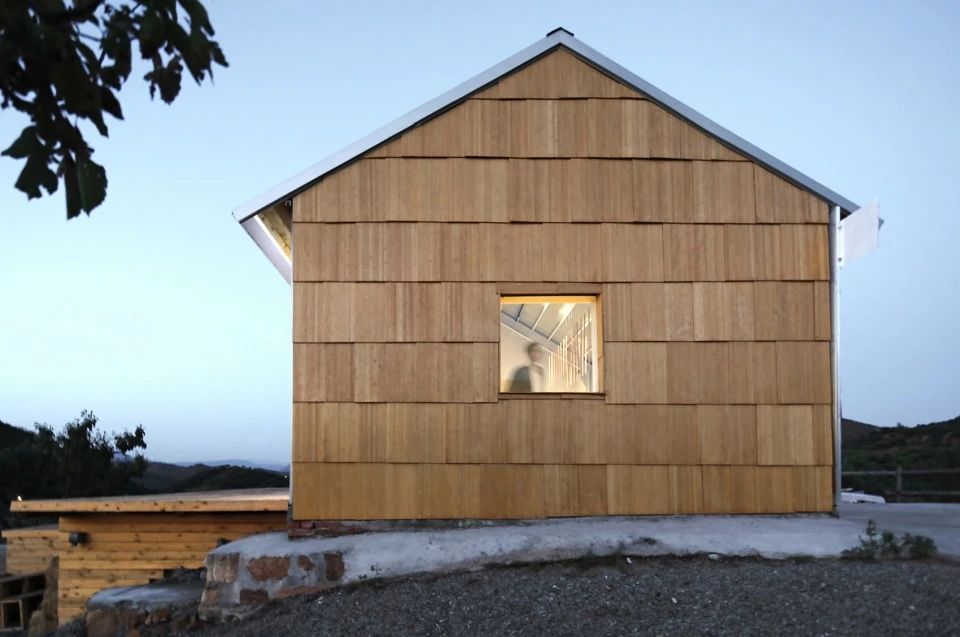

▲西立面

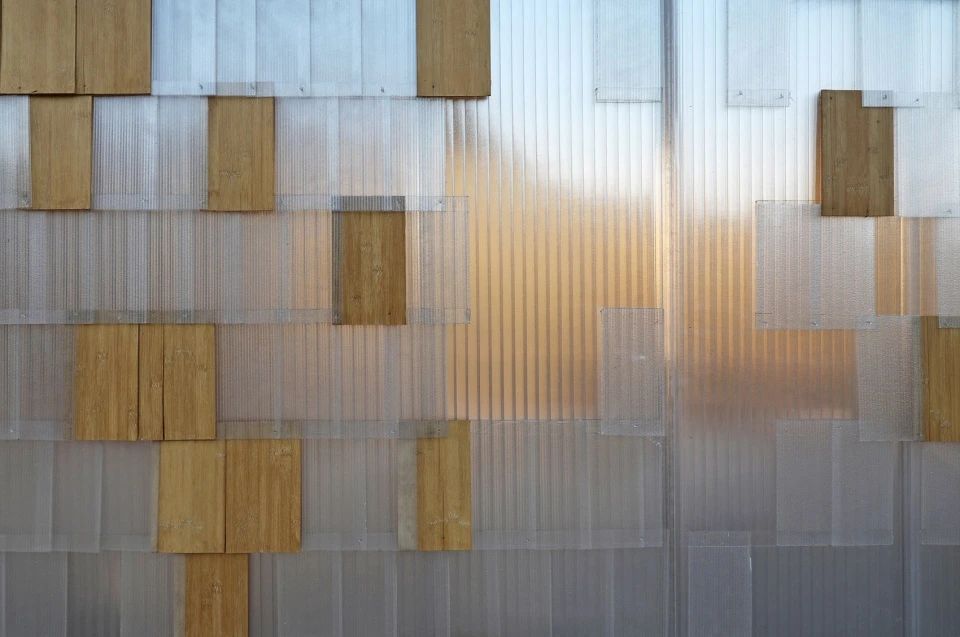

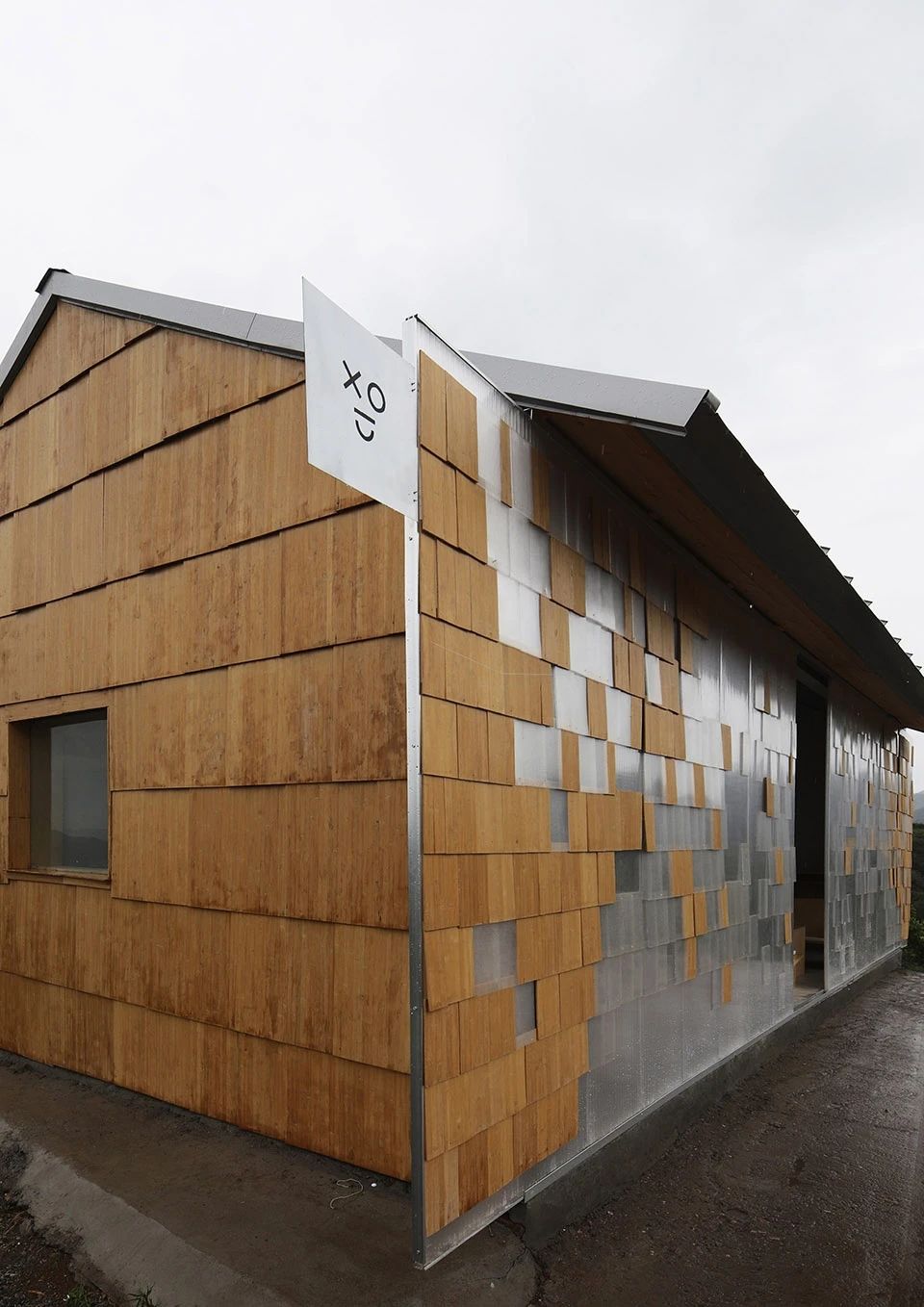

▲竹木片和聚碳酸酯瓦片

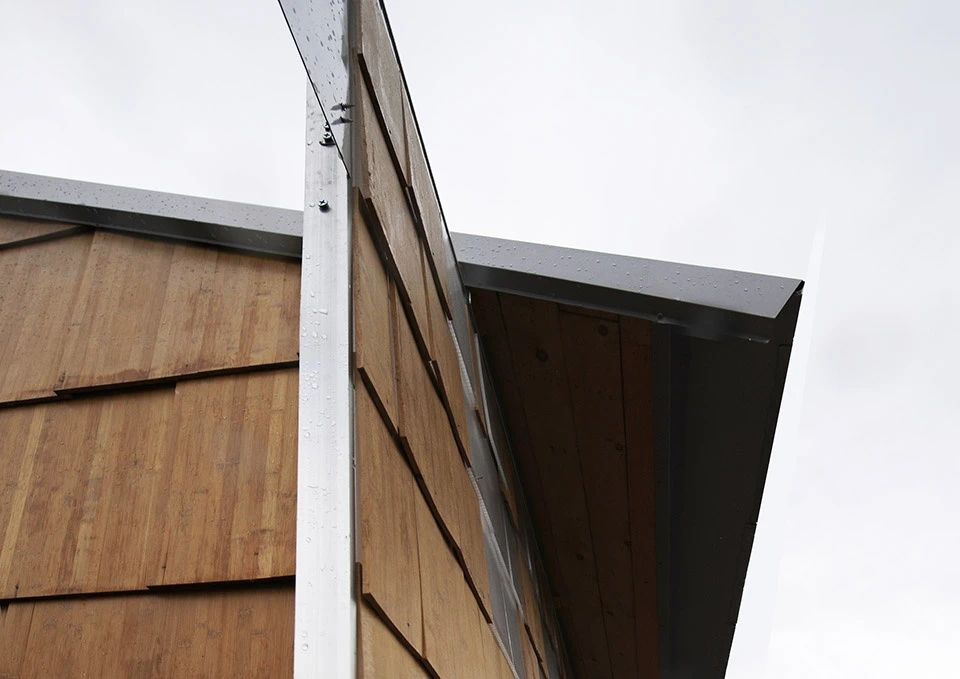

▲细部

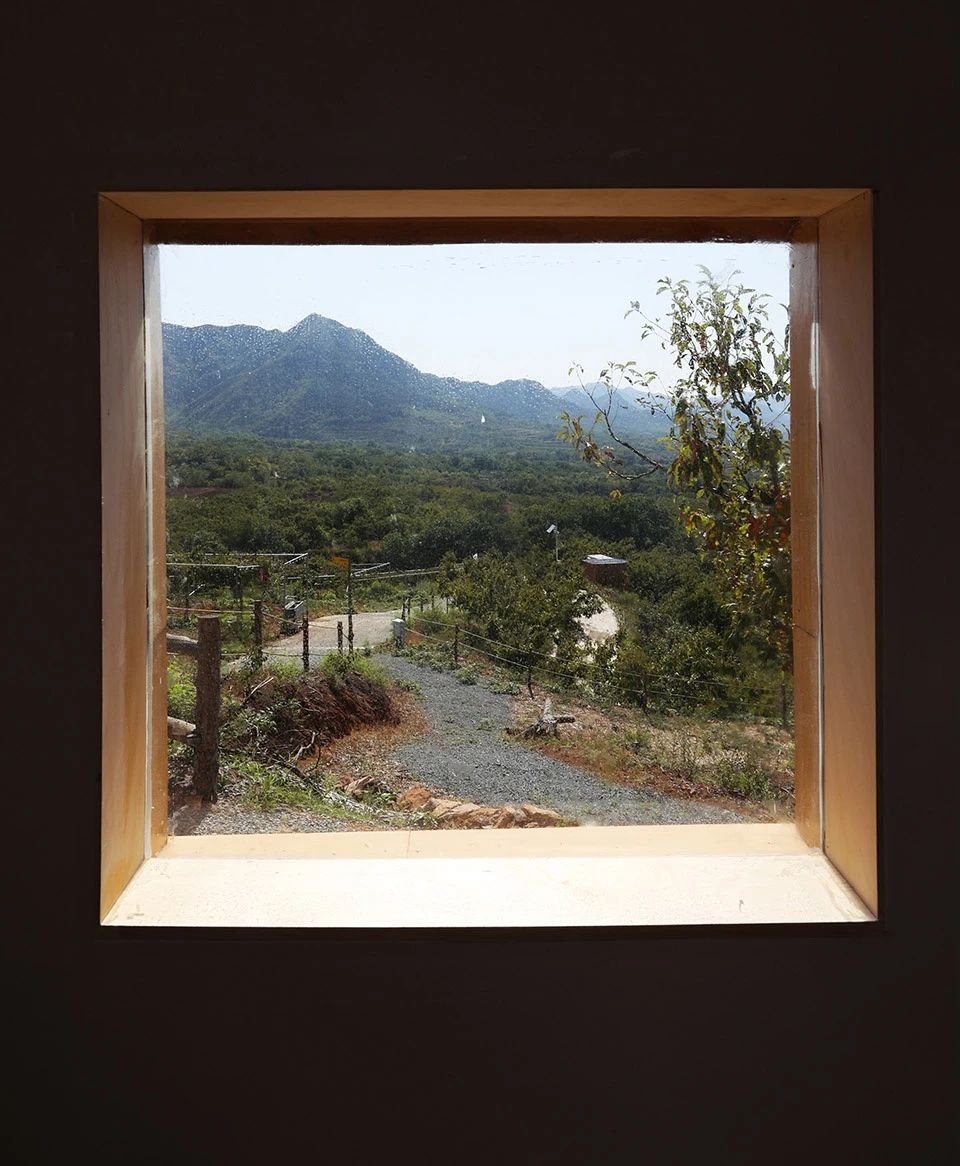

▲框景

南面是茶叶山的主要景观面，mint 希望室内的人能避开日光直射，在斑驳的光影中欣赏海子的守护山；而室外的人可以透过多层次的立面感受建筑内部的活动。我们通过竹木片和聚碳酸酯瓦片调节透明度与反光度。经过一天中不同时段的测光实验与模型分析，找到最优的瓦片排布，提供了室内外多种视野的可能性。

▲分析图

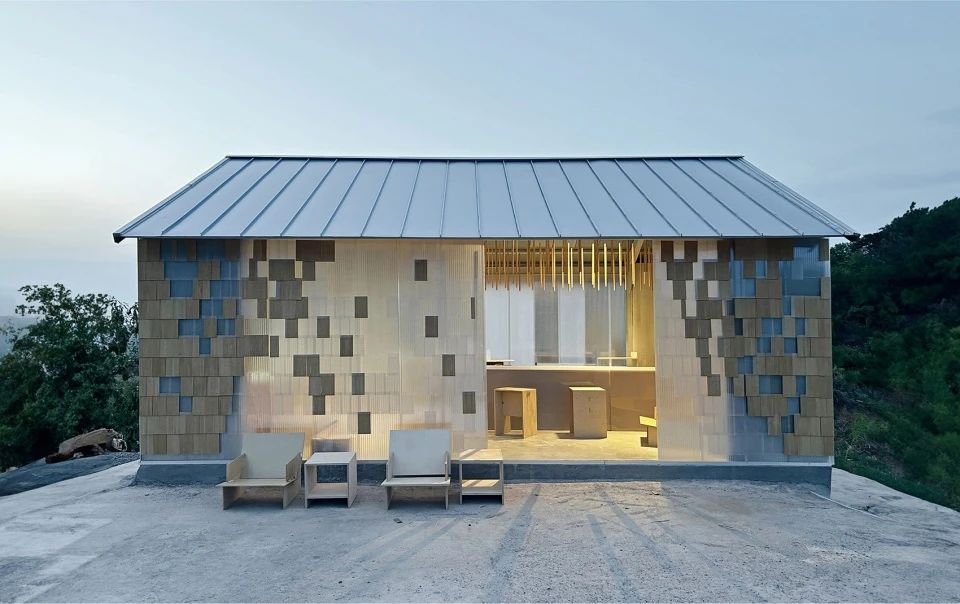

▲南侧立面

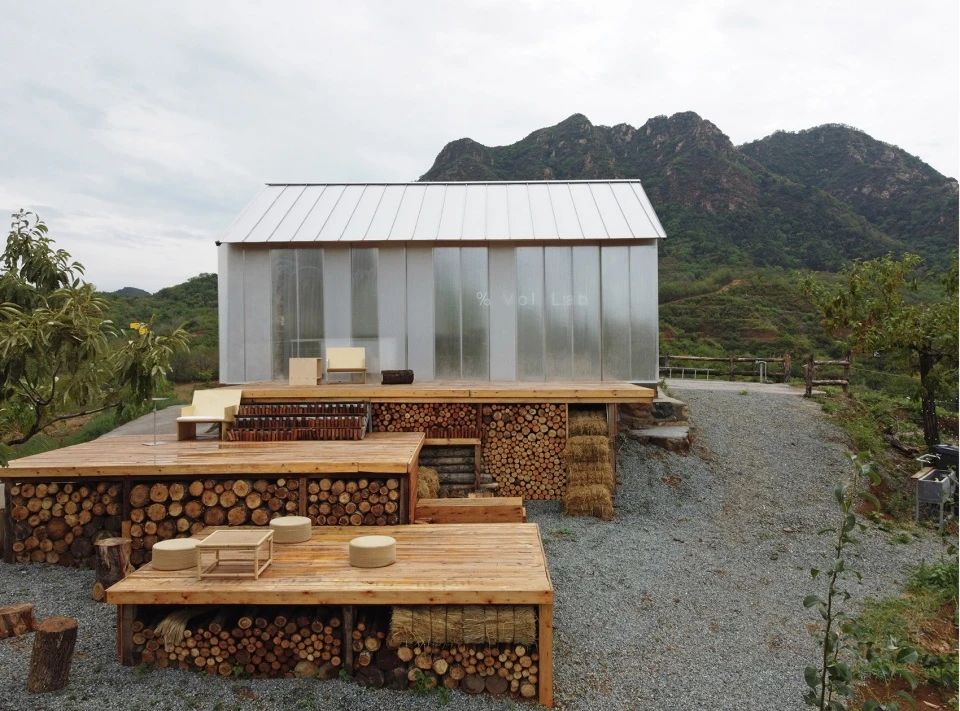

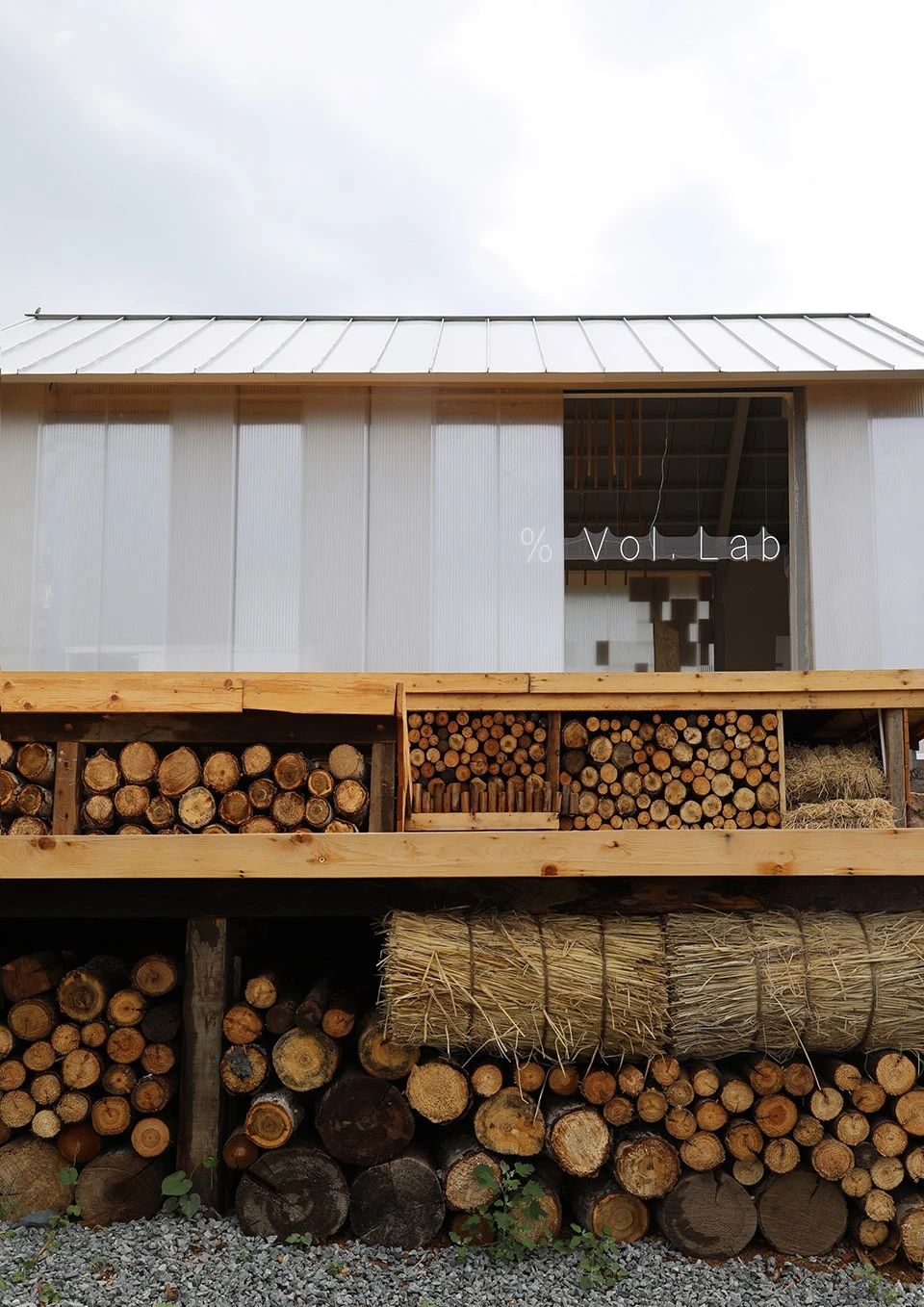

北面衔接的是庇护所的主要活动平台区。建筑与地面有近 3 米的自然高差。我们用三叠错平台消解高差，也增加活动外摆面积。为方便频繁取放，北侧立板没有安装瓦片，而是采用覆膜结合 UV 打印的方式调节立面透光度。

▲北立面

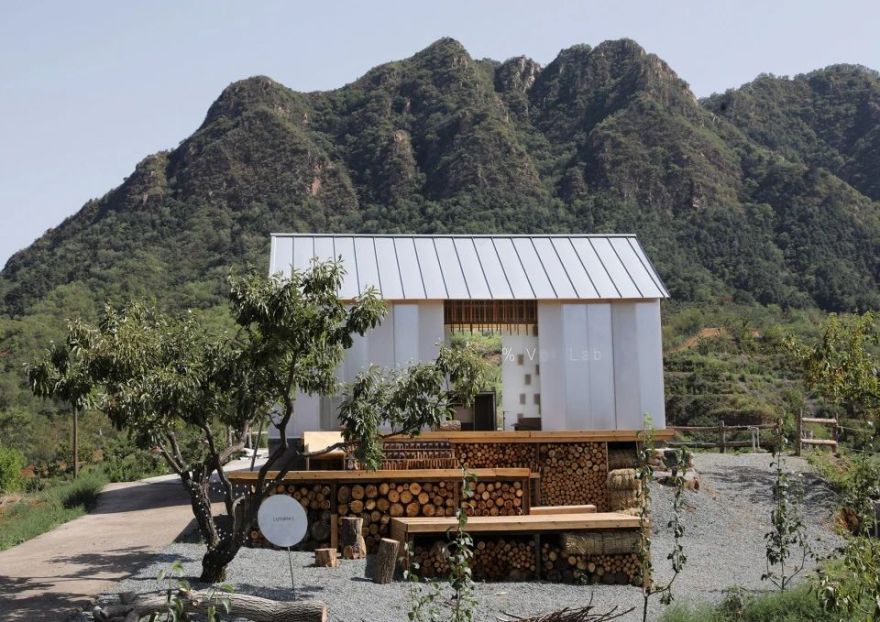

▲主要活动平台区

03在场设计

海子庇护所的建造过程有两个难点。一是我们希望在这样一个场地，材料以及建构过程的总和是零碳绿色的，在控制施工标准的同时尽量使用山中原生的可再生绿色材料。我们使用场地南侧的杉木、杨树废枝构建三叠木平台；利用山下的剪枝堆碎木制作木屑压实、作为铺地。聚碳酸酯瓦片来源于回收的塑料，建筑供能也摒弃了发电机而采用太阳能。

▲由室外看室内

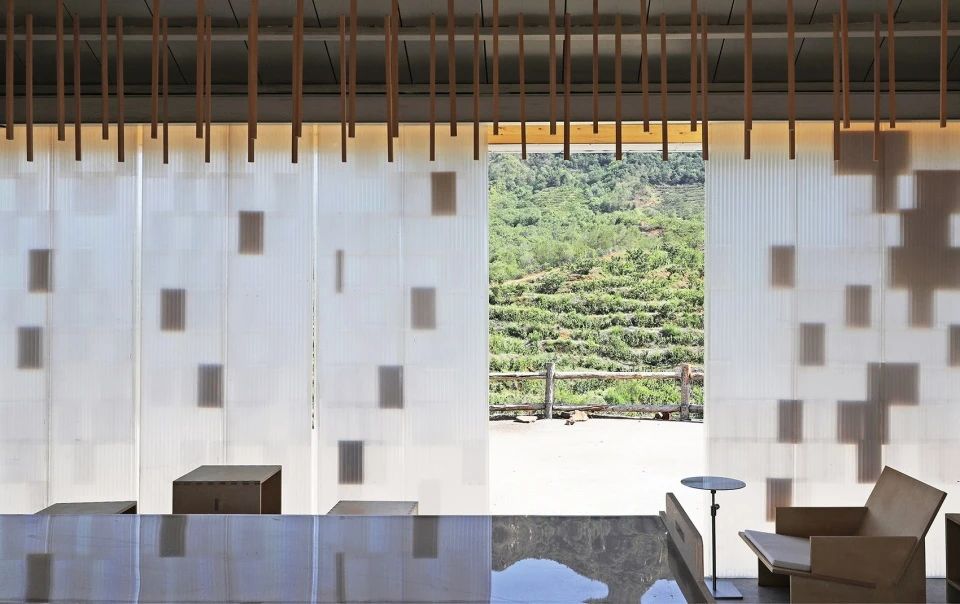

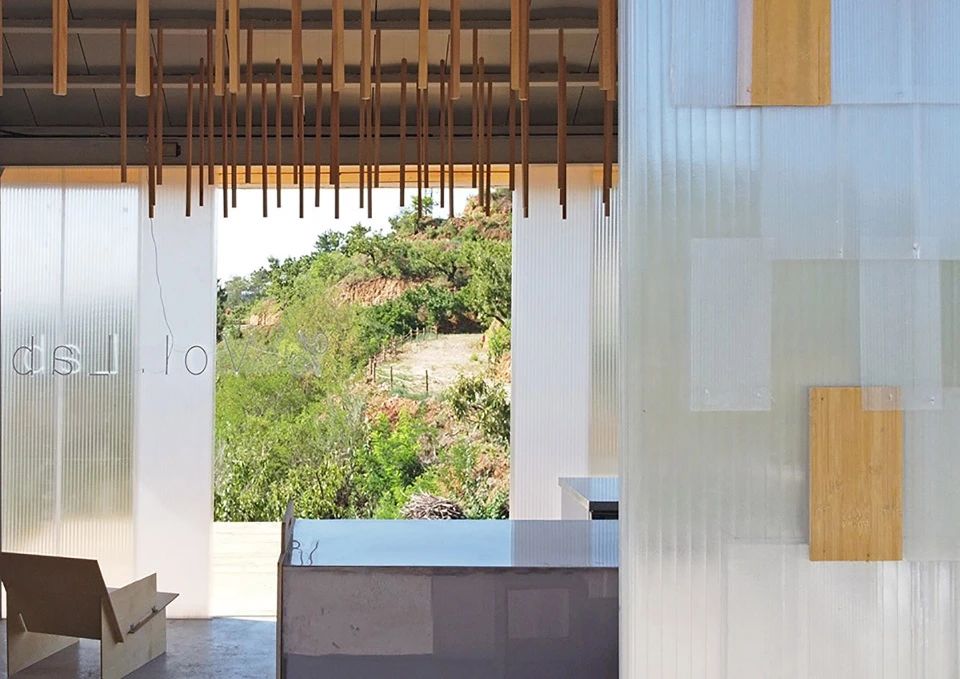

▲由室内看室外

▲近景

二是场地位于山顶，不具备大尺度施工的外摆和车行运送通道。施工方式转变为由现场材料进行模数计算，后定制加工而成。比如，已经因无法运送成本家具，而用桦木板拼插而成替代。再比如直立锁边的收口、山墙的垭口、PC 插接板的光感调节都需要现场调整后定制。

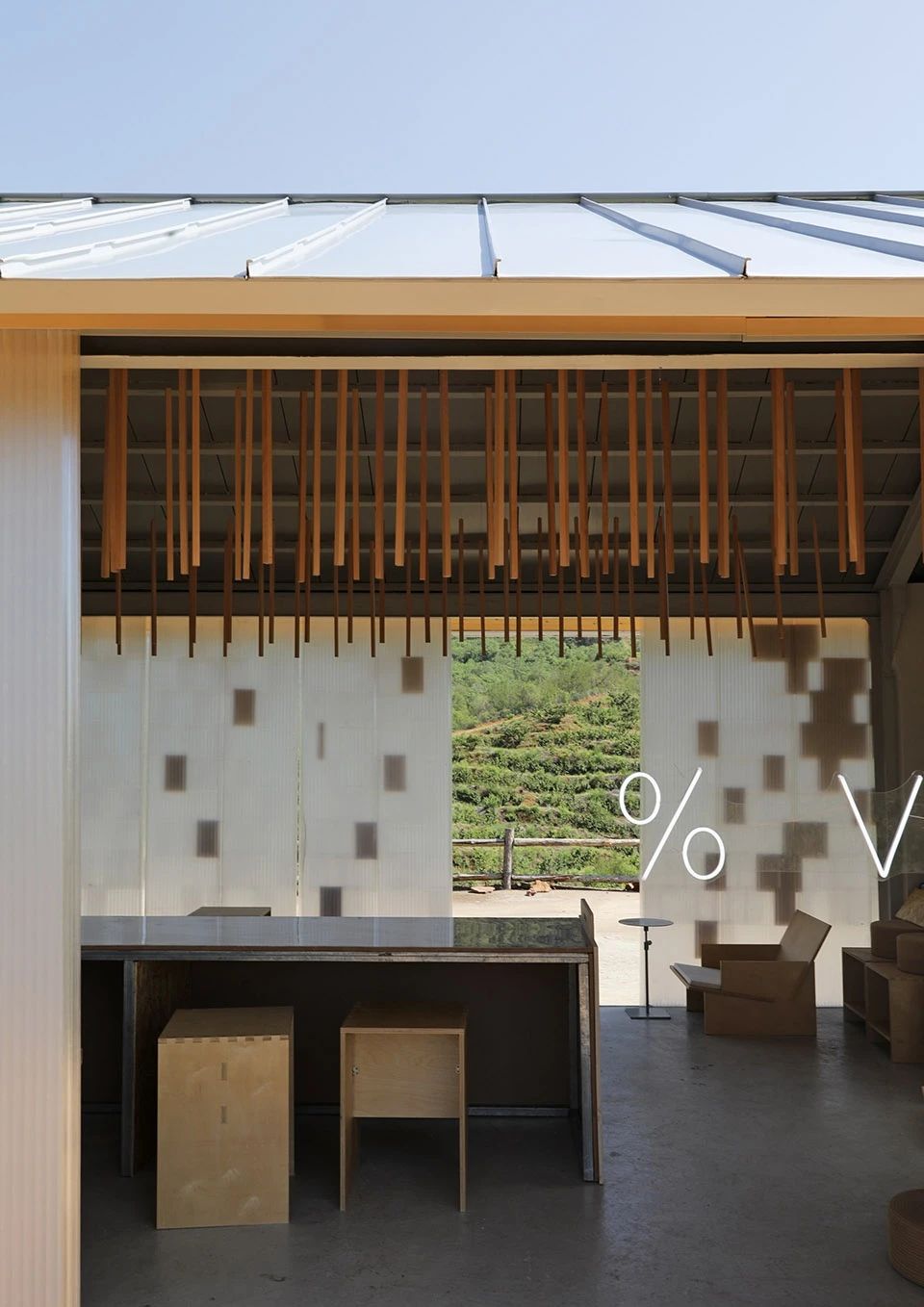

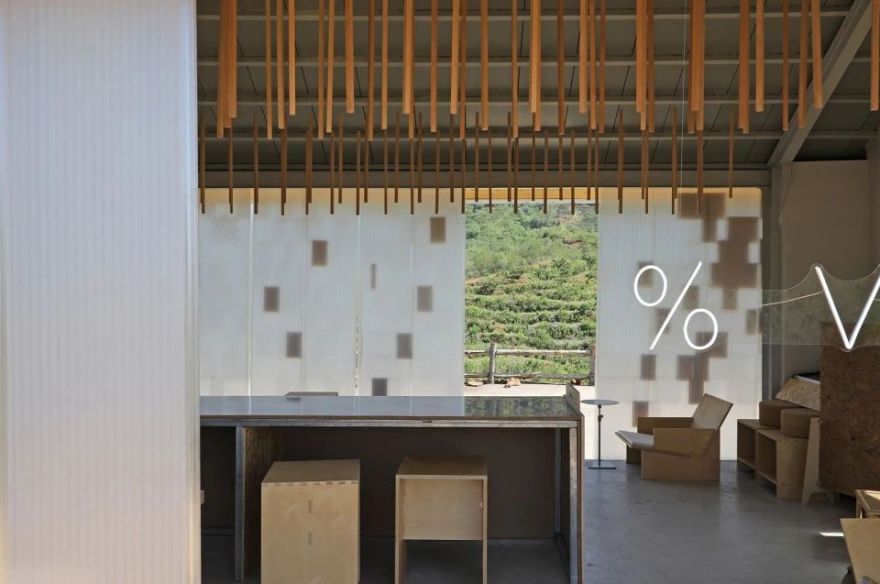

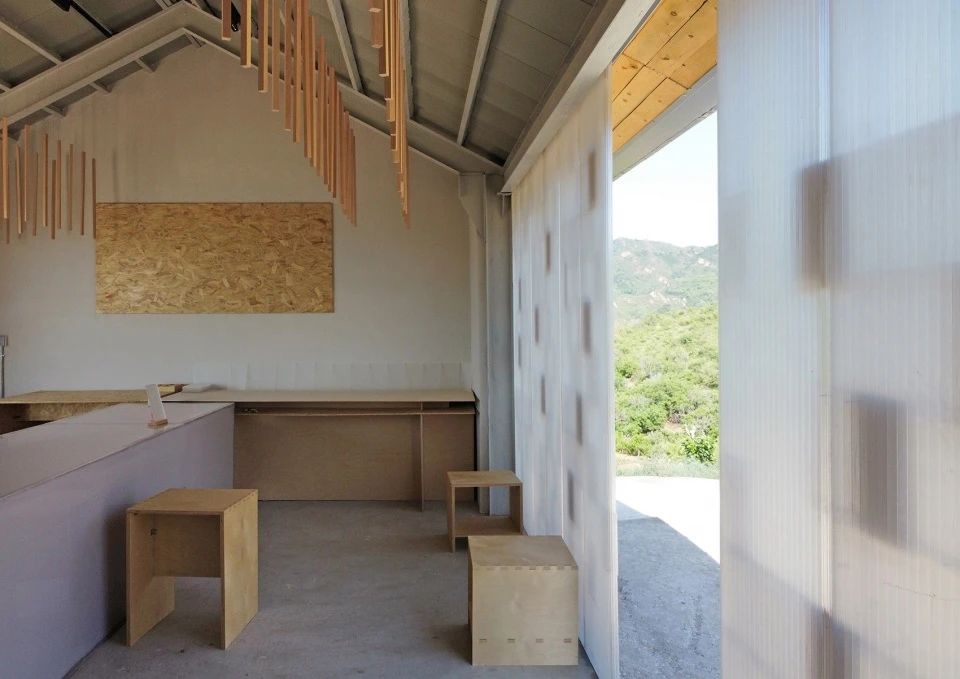

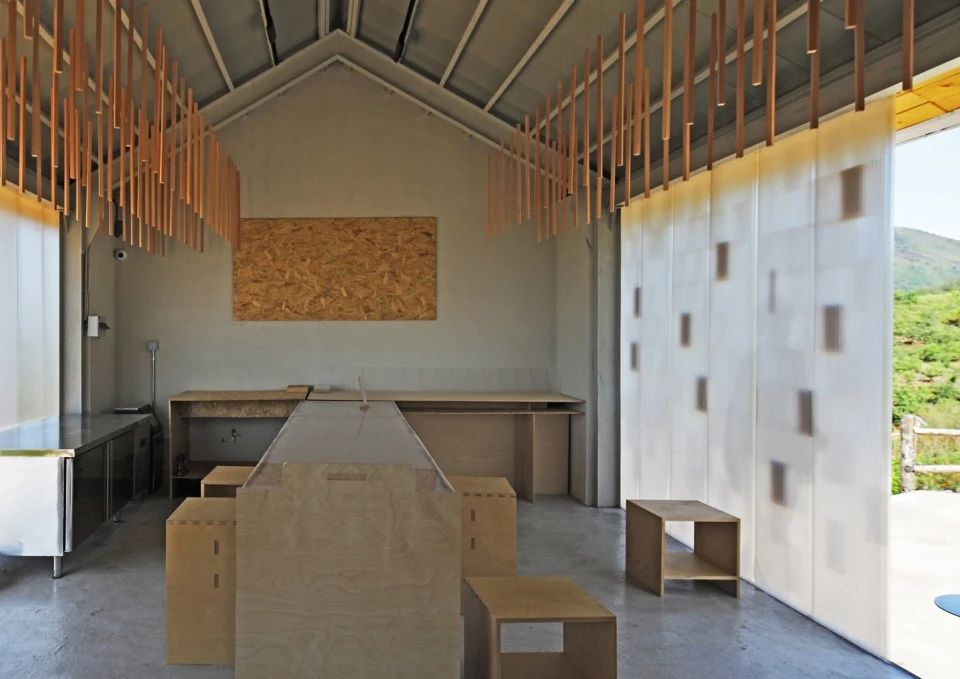

▲室内空间概览

这样的在场设计方式会增加施工的不确定性，但却更能敏锐根据场地环境条件而做出设计的调整。

▲立面细部与拼接家具

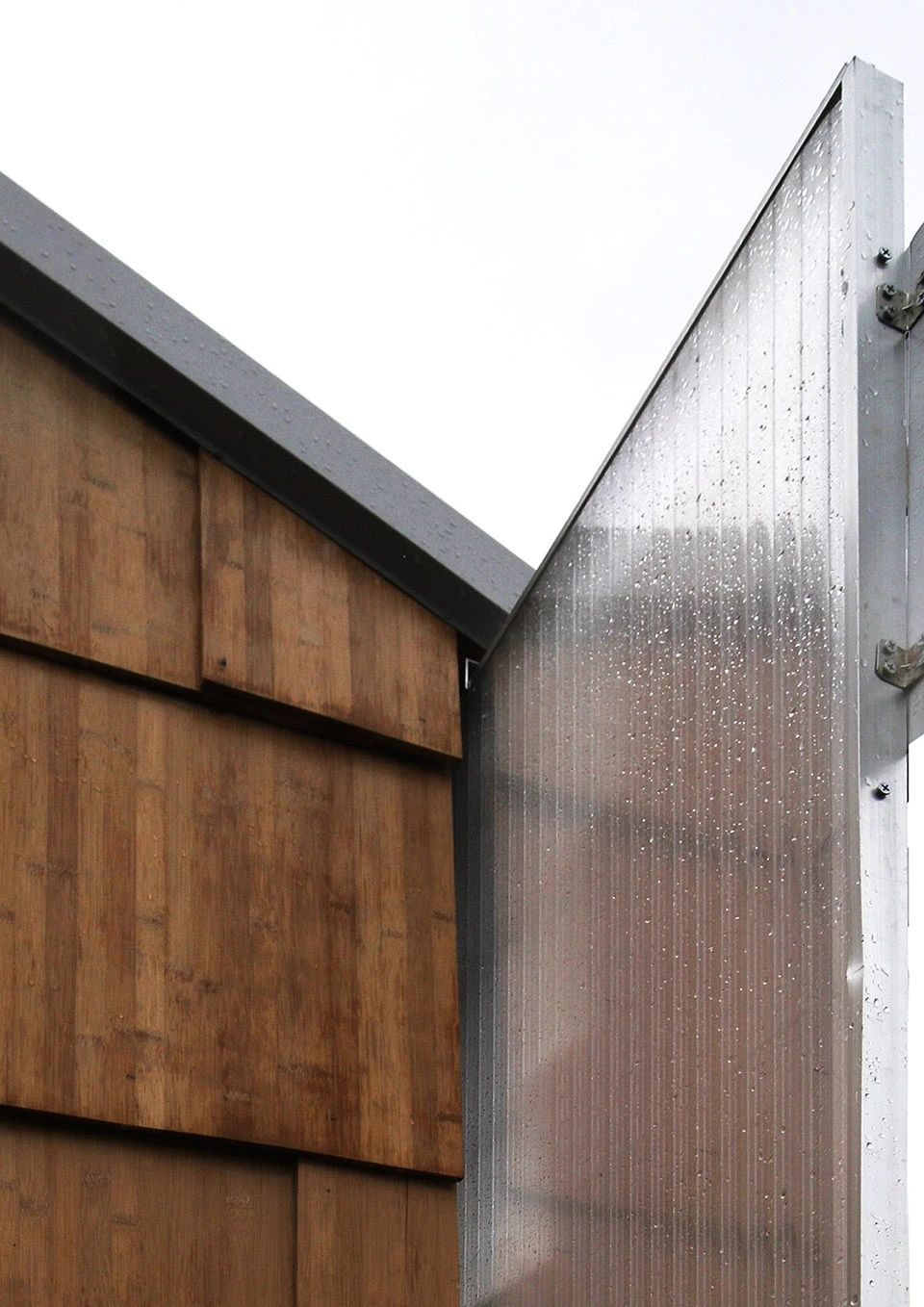

▲材料细部

04活动与变化

海子户外区由百亩的 BC 山林区、六块营地区、三百余平建设用地、三处服务区、山下餐饮区与海子庇护所组成。景区的服务人员是本地的村民，在非营业时间他们照旧日出而作、日落而息的上山活动。包括庇护所在内的整个园区，交织着当地村民日夜生息与游客的自然探索的季节性活动。所以使用和安装的灵活和便捷性也是建筑的一大特点需求。
