△建筑北侧鸟瞰摄影:三千影像

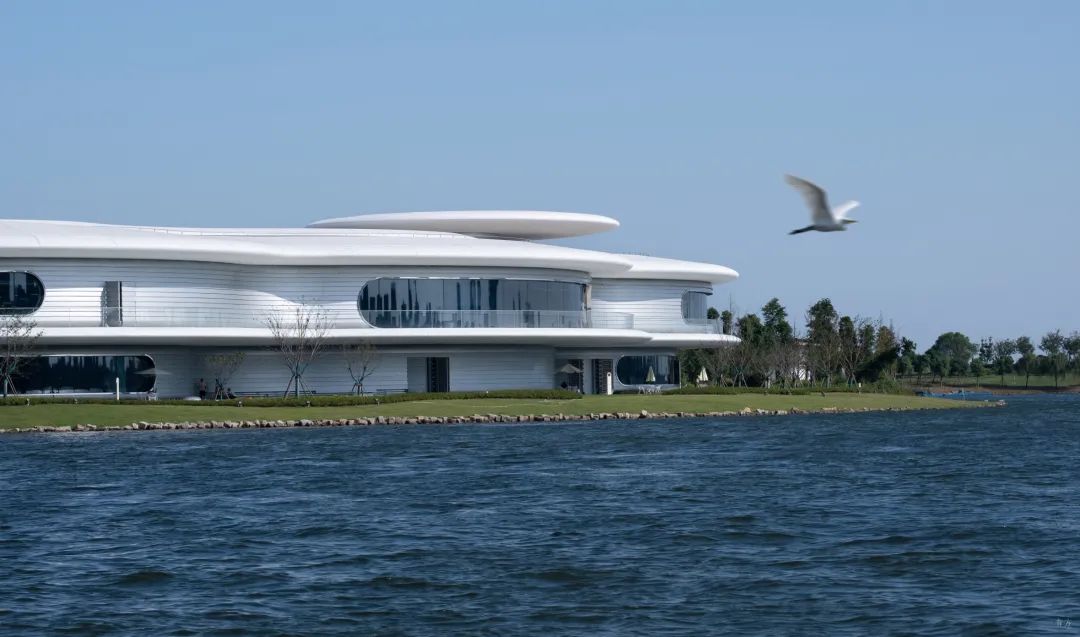

△隔水远眺 摄影:三千影像
设计单位:上海建筑设计研究院有限公司
项目地点:上海浦东新区
建成时间:2023 年 10 月
建筑面积:9019 平方米
本文文字由设计单位提供。
滴水云厅坐落于临港新片区滴水湖核心片区的北岛内,东临北岛环路,西临滴水湖,建筑面积约 9000 平方米,未来将作为临港地区的未来规划展示以及市民游览活动的重要场所。

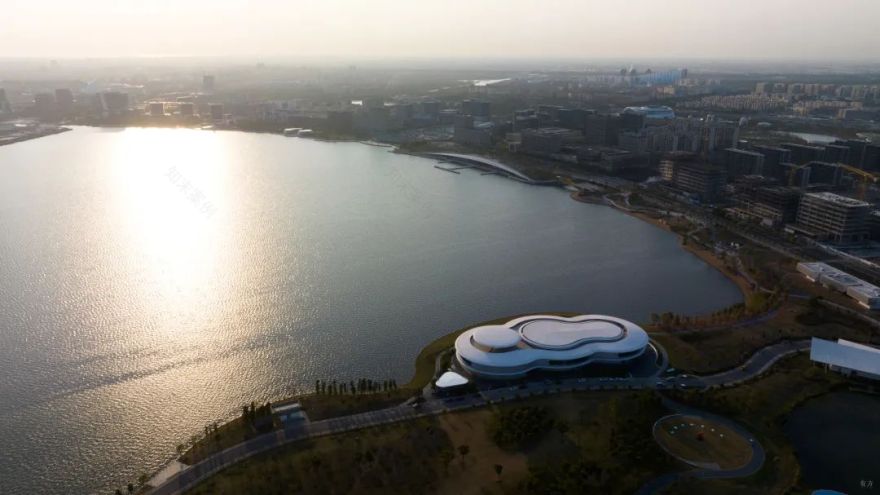

△鸟瞰项目与滴水湖摄影:三千影像
△俯瞰建筑与场地摄影:三千影像

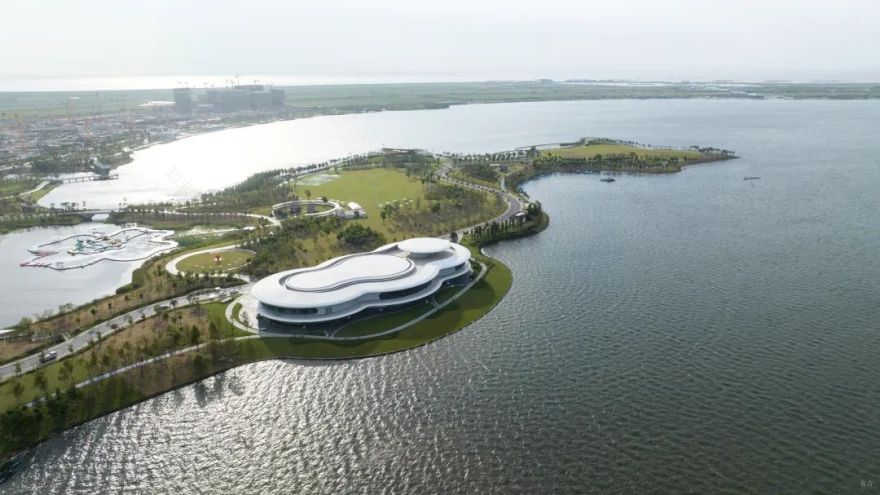

△建筑西南角鸟瞰摄影:三千影像
本项目设计引出了“湖中云,云中城”的概念,意旨让市民在漂浮、轻盈、通透的云朵中,去自由探寻未来的城市容貌。以云为设计灵感,我们通过对云的简化精炼提取出母题,作为建筑的概念曲线,打造出飘渺、流动的室内外空间,形成独特的建筑意象。流畅的建筑形体加深了和环境的结合度,温柔简约的流线造型展现出更宽广的包容性。

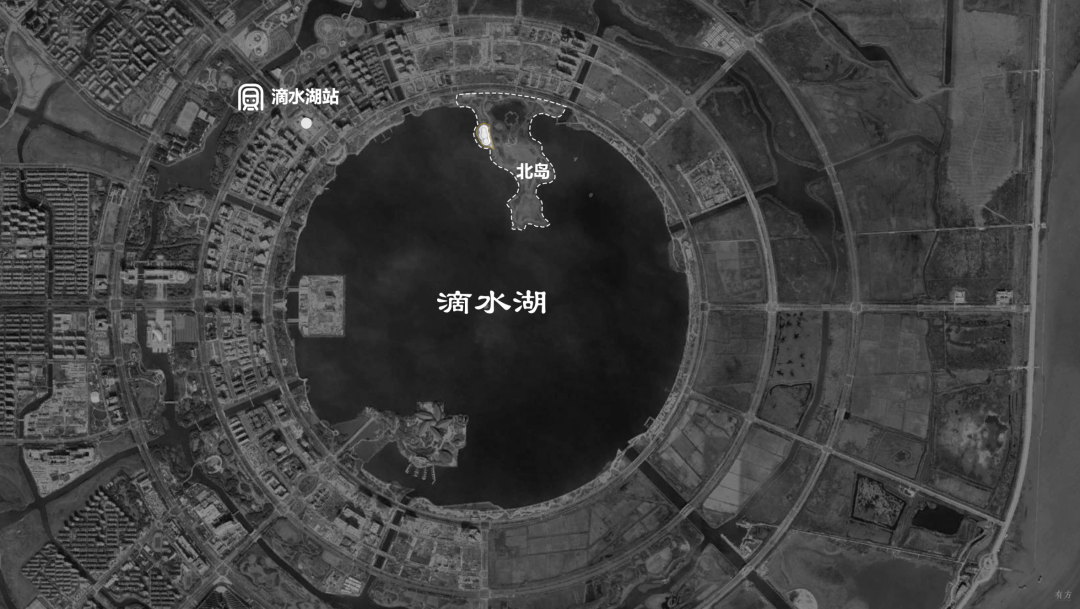

△区位示意 ©上海院
△建筑西北角鸟瞰摄影:三千影像
△光影变化摄影:三千影像

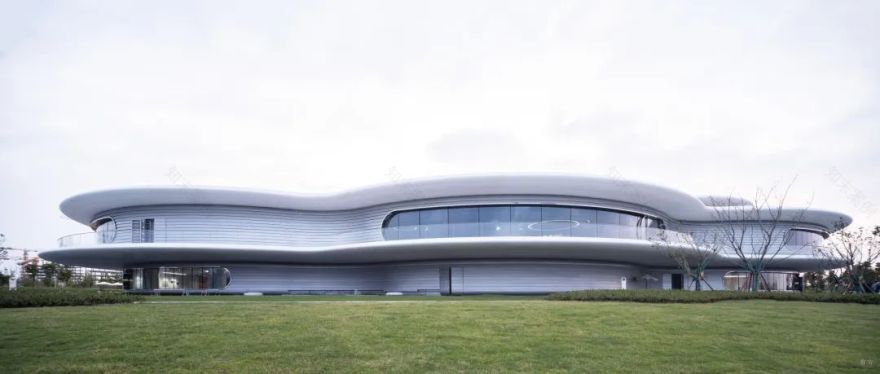

△建筑北侧外观 摄影:三千影像
滴水云厅创造出一种完全不同的规划展示馆参观体验,“云中城”的感受是非常奇妙的亮点。我们将馆内的展览与周边日新月异的城市发展相互映证,这是在其他城市规划展馆难以获得的。
△建筑外观摄影:三千影像
△西侧沿湖界面外观摄影:三千影像
△屋顶观景平台摄影:三千影像

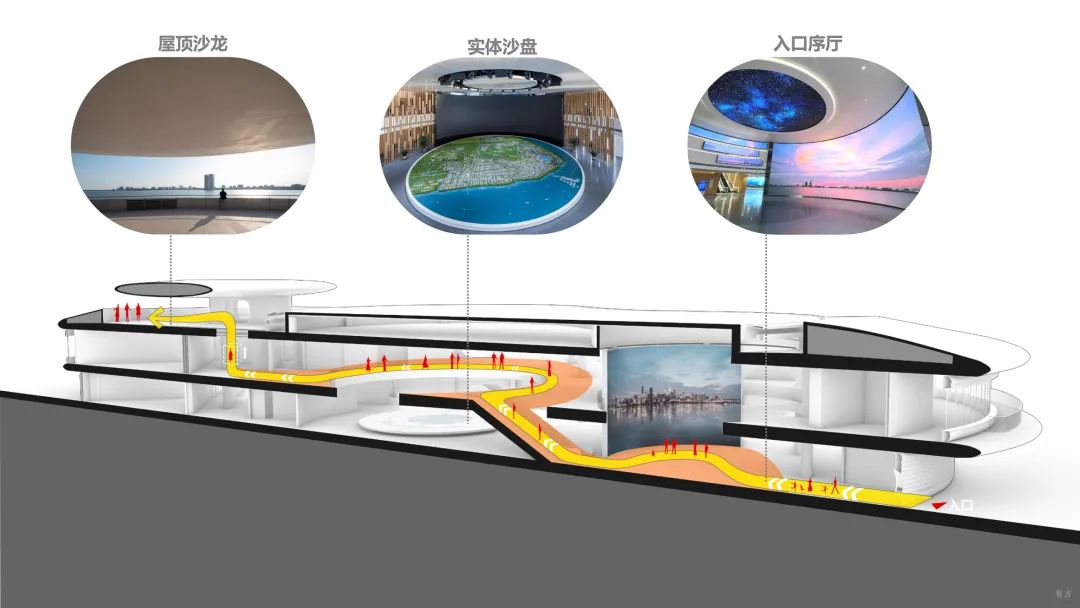

△内部空间分析 ©上海院
入口的圆形大厅、二层俯瞰临港核心区的实体模型大沙盘,以及三层的屋顶平台,三者成为观赏游览的主导线索,等待参观者逐一去探索。圆形的映像一直在室外和室内的空间对到访者产生着影响。
△招商区会客厅摄影:三千影像

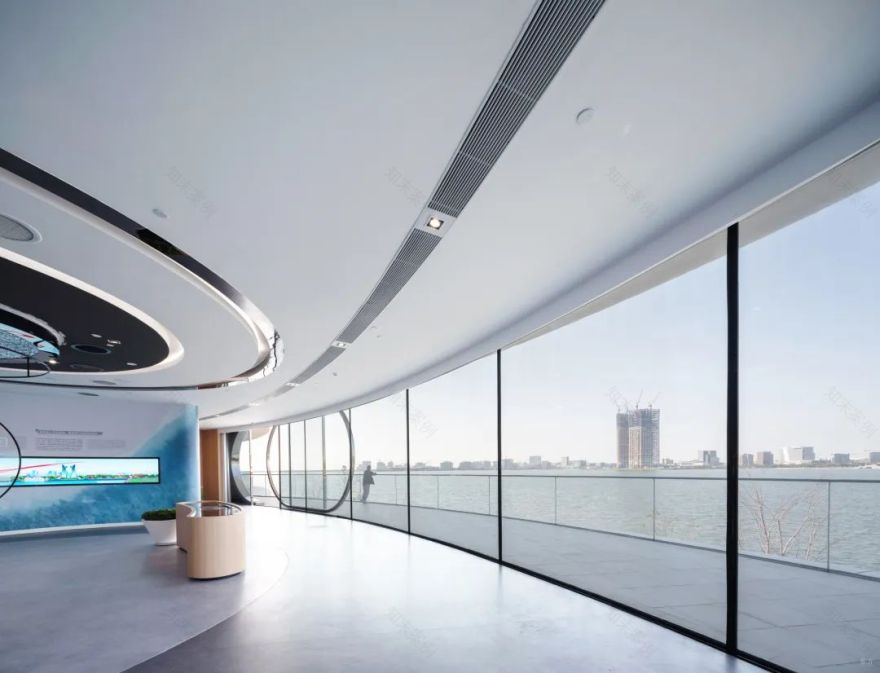

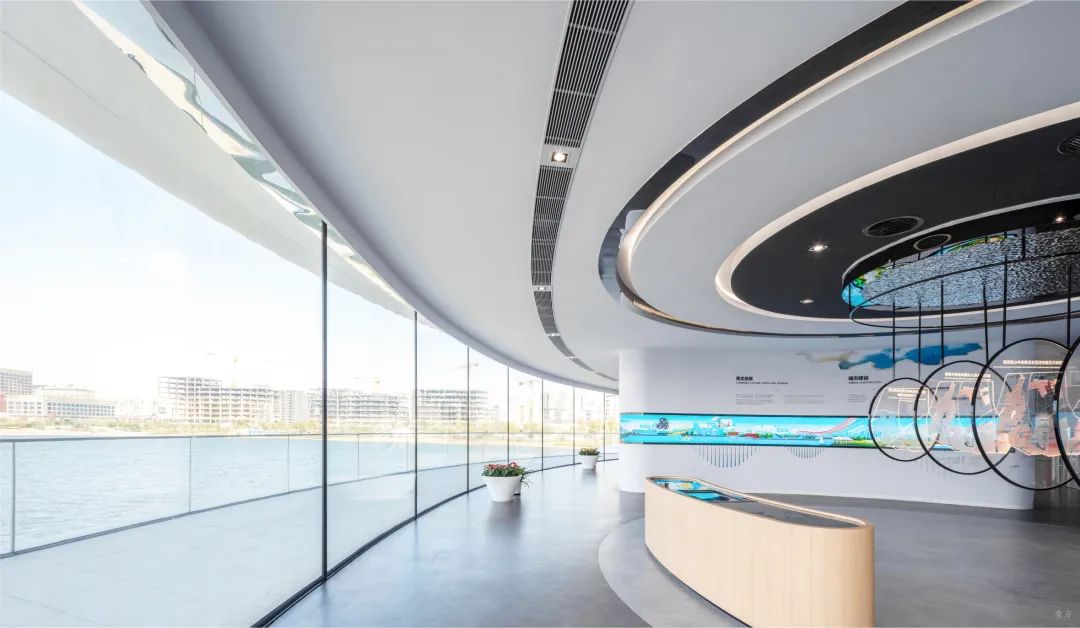

△室内靠湖面一侧摄影:三千影像

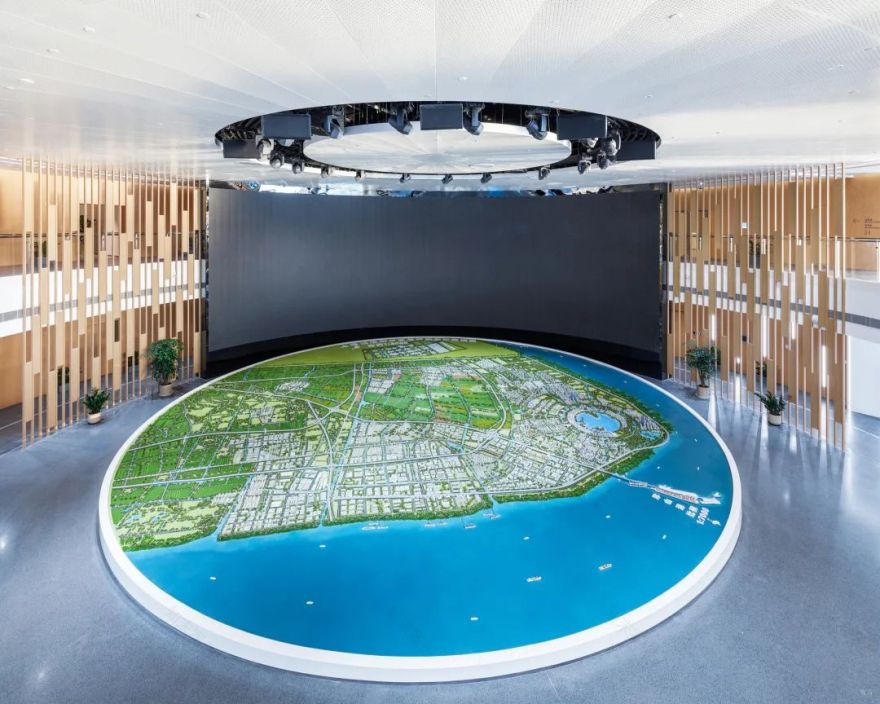

△沙盘展览区摄影:三千影像

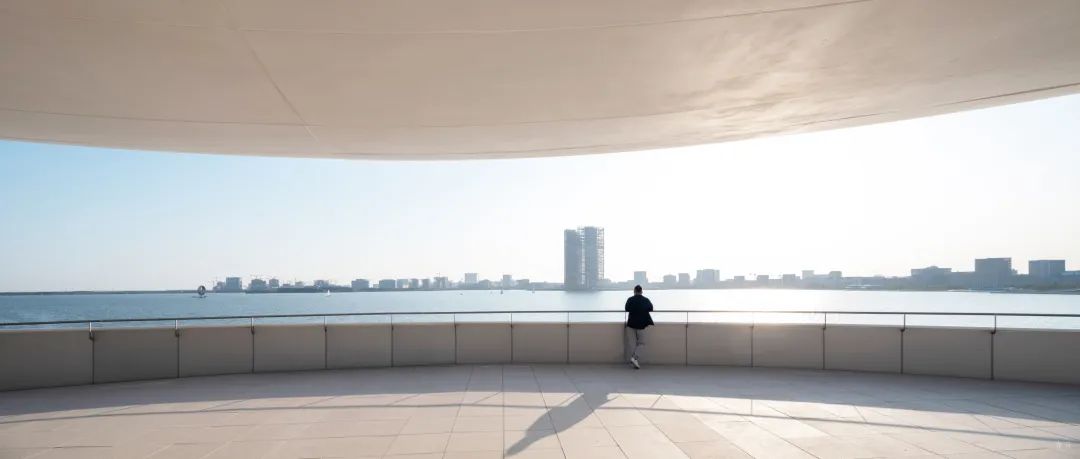

△二层露台摄影:三千影像
△室内靠湖面一侧摄影:三千影像
二层观景平台出挑 3 至 8 米,形成独特的檐下空间。顶部的圆盘,通过中心的核心筒向四面悬挑,最大长度达到 11 米。悬挑面材料采用了大面积分隔的 UHPC,模糊了建筑的尺度,强化了建筑的轻盈感。
△黄昏屋顶圆盘细节摄影:三千影像

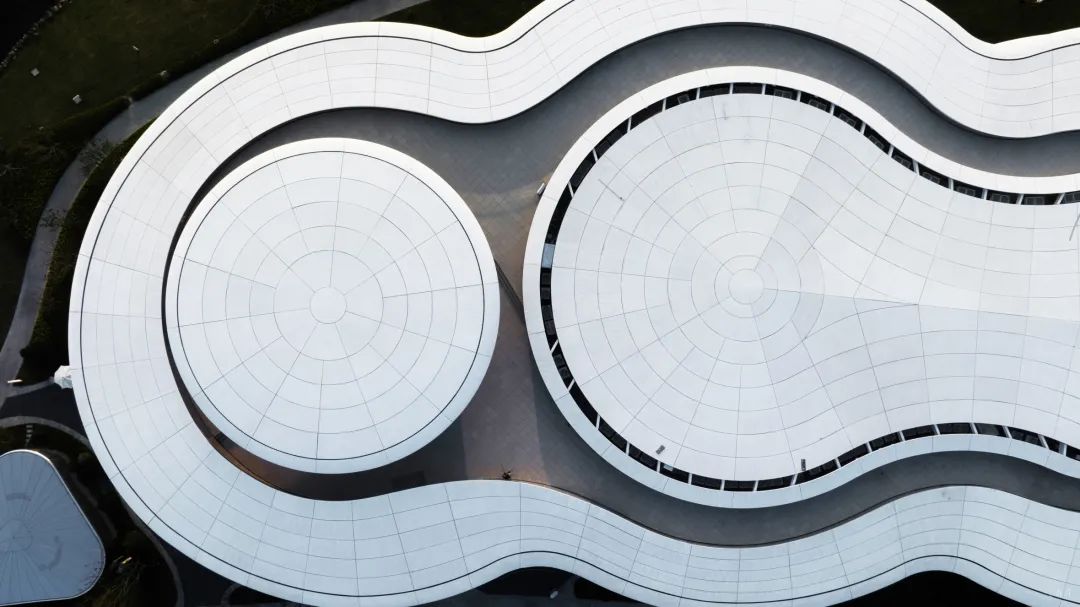

△屋面北侧鸟瞰摄影:三千影像
△屋顶 UHPC 细节摄影:三千影像
而在上下两片 UHPC 悬挑面之间,我们采用了层叠的金属板。哑光的 UHPC 和高反射的金属板形成强烈的质感对比,在光影的映衬下,形成了云朵流动般的视觉效果。
△建筑西侧立面外观摄影:三千影像

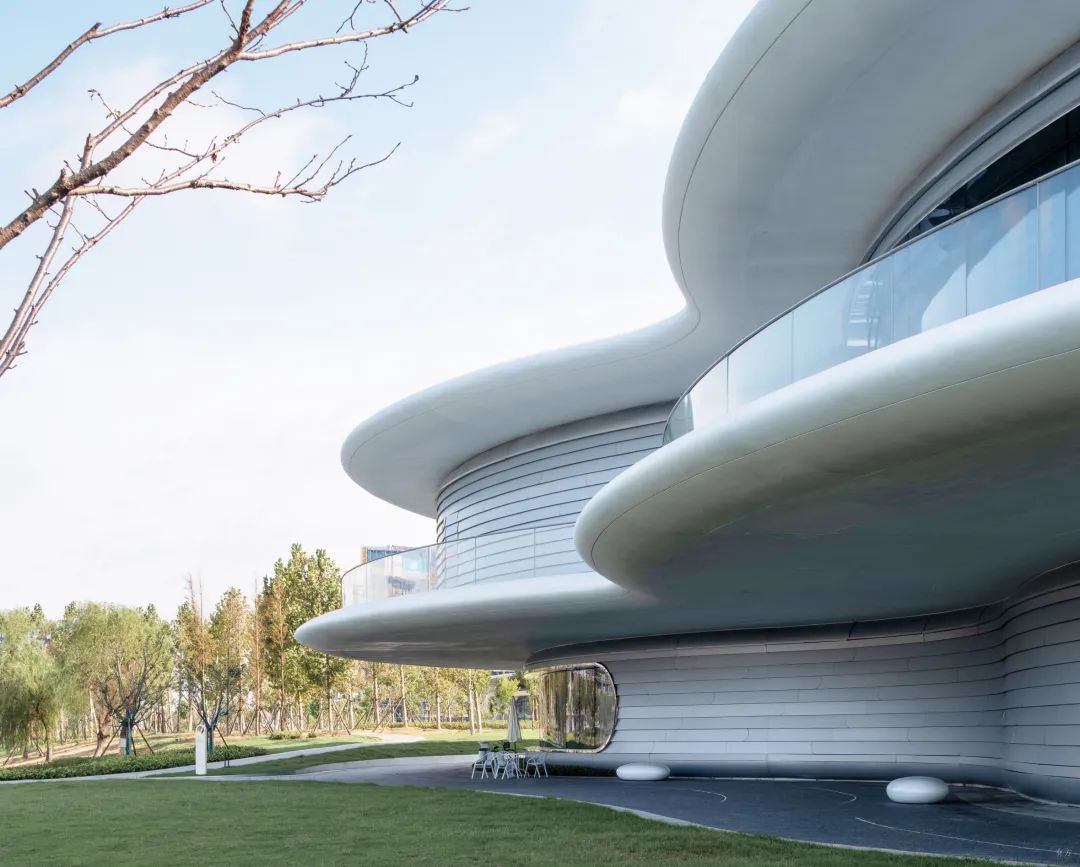

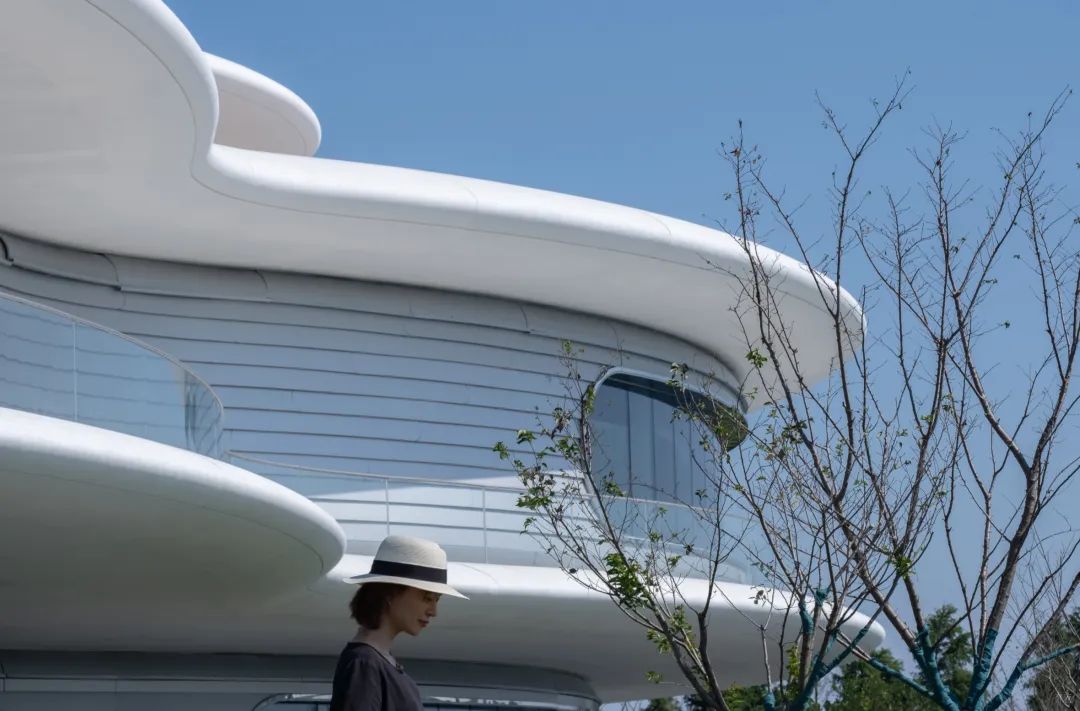

△挑檐细节摄影:三千影像

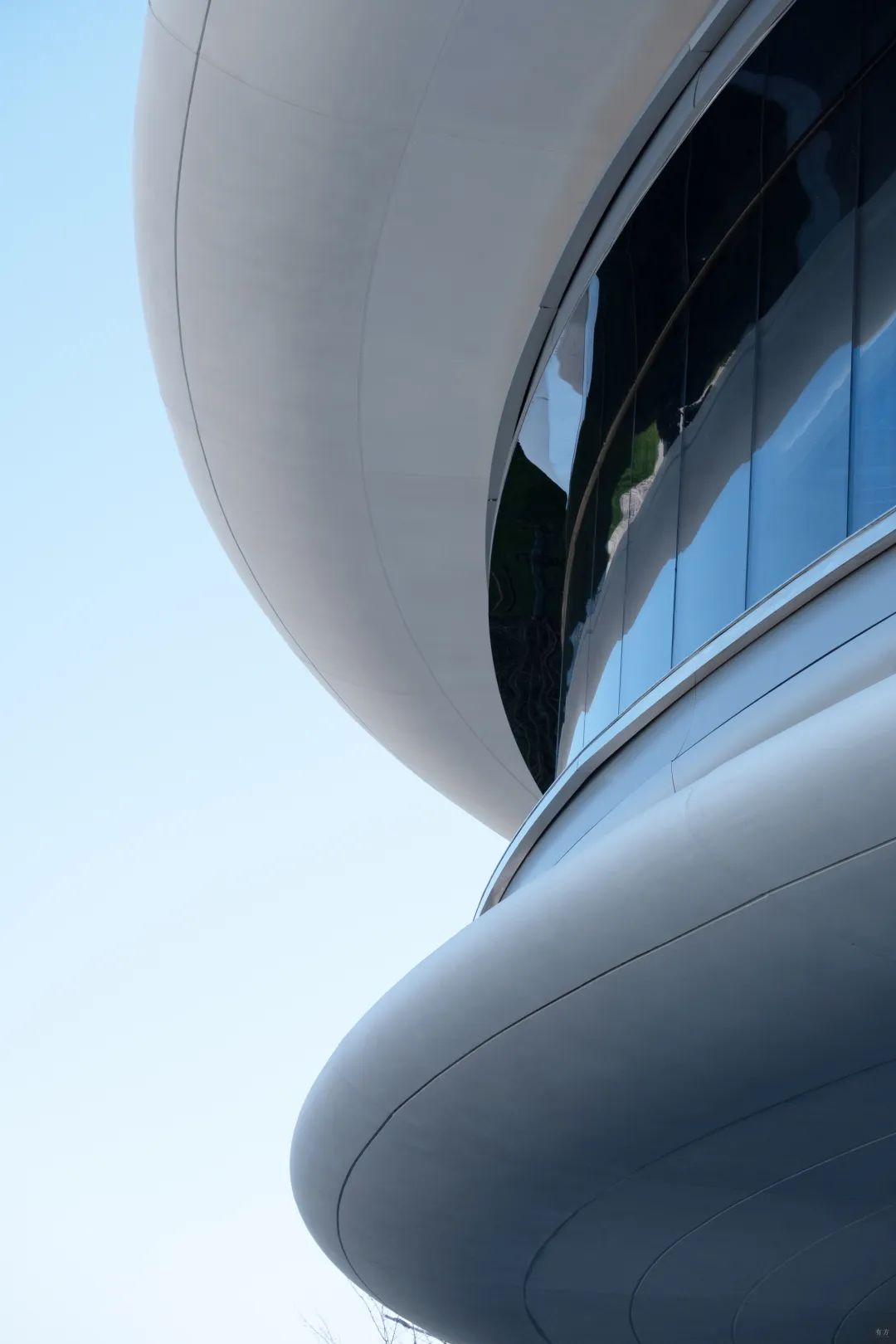

△檐口细部摄影:三千影像
△建筑外观摄影:三千影像

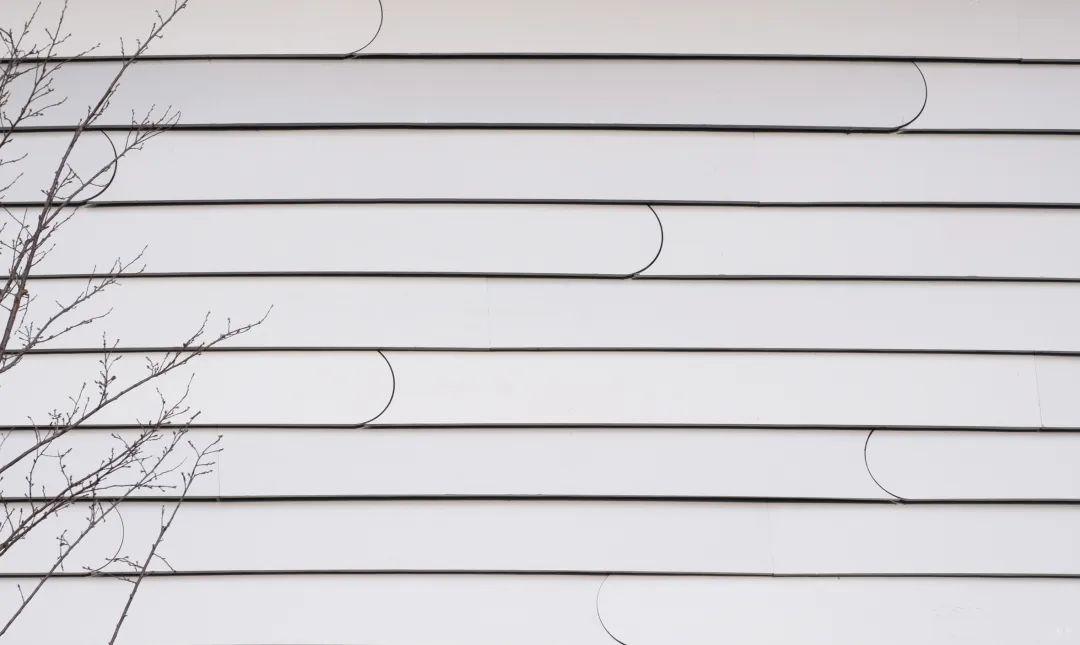

△蜂窝铝板细节摄影:三千影像
通过滴水云厅的设计,我们寻求一种代表城市意向的建筑形式和一种新的和城市的关系。这座建筑将成为滴水湖中的点睛之云。
△西侧沿湖夜景泛光效果摄影:三千影像

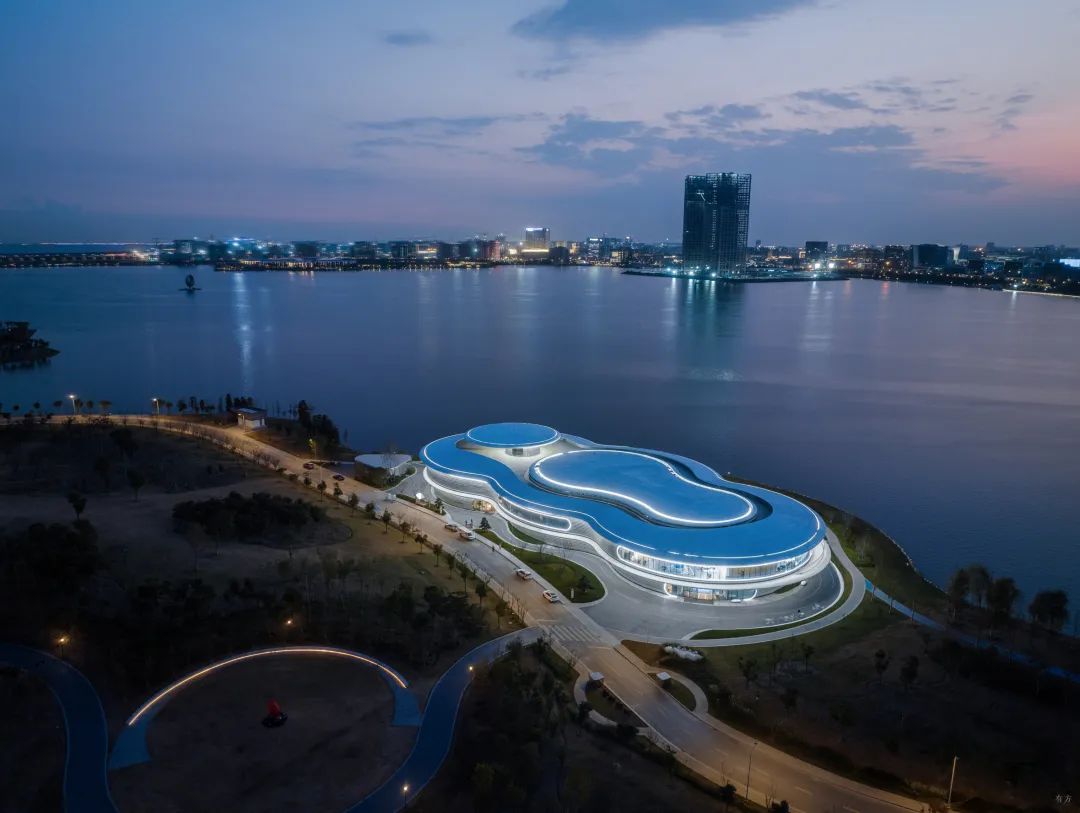

△建筑东北角夜景鸟瞰摄影:三千影像
设计图纸▽

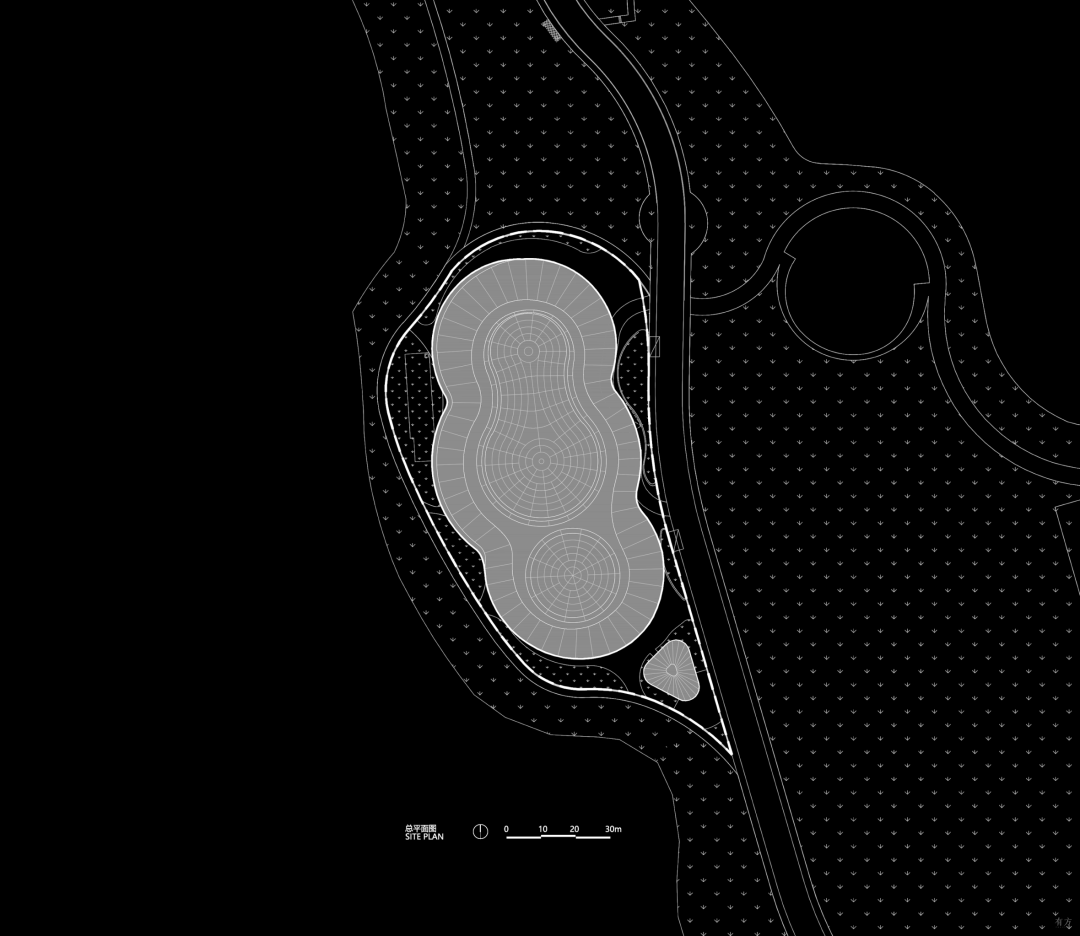

△总平面图 ©上海院

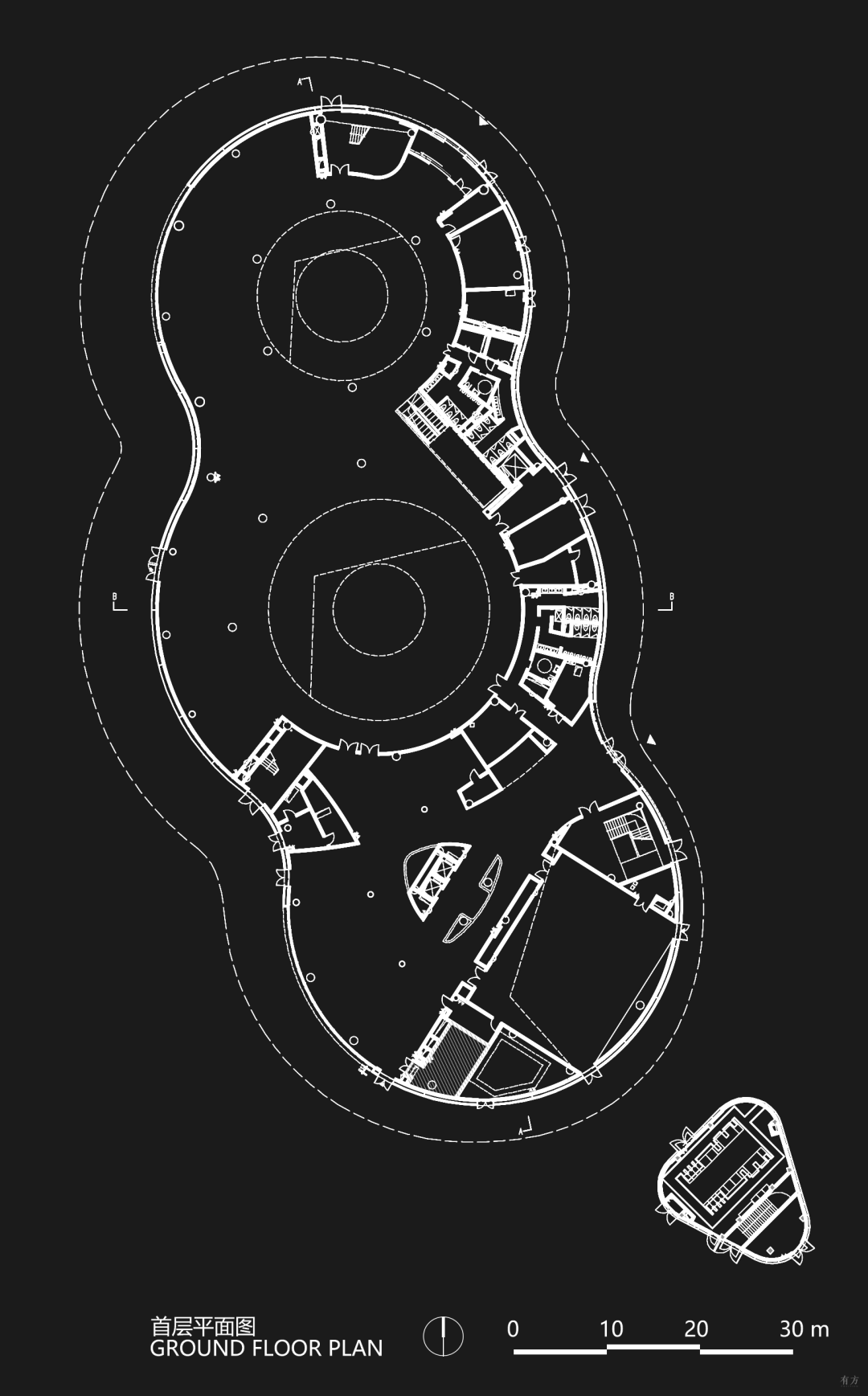

△首层平面图 ©上海院
△二层平面图 ©上海院
△西立面图 ©上海院

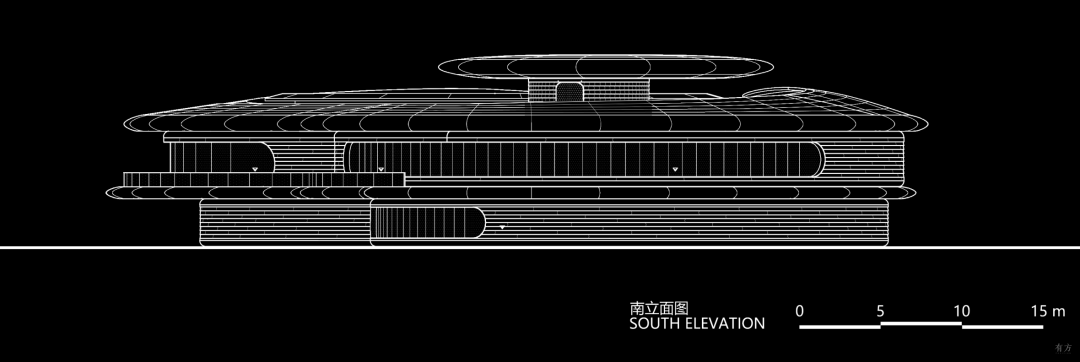

△南立面图 ©上海院

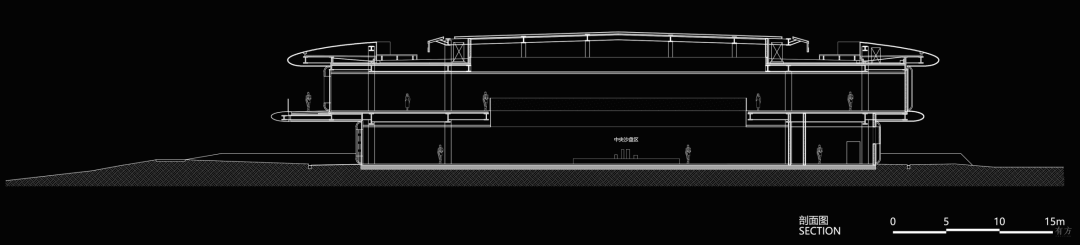

△剖面图 ©上海院
△立面幕墙节点详图 ©上海院

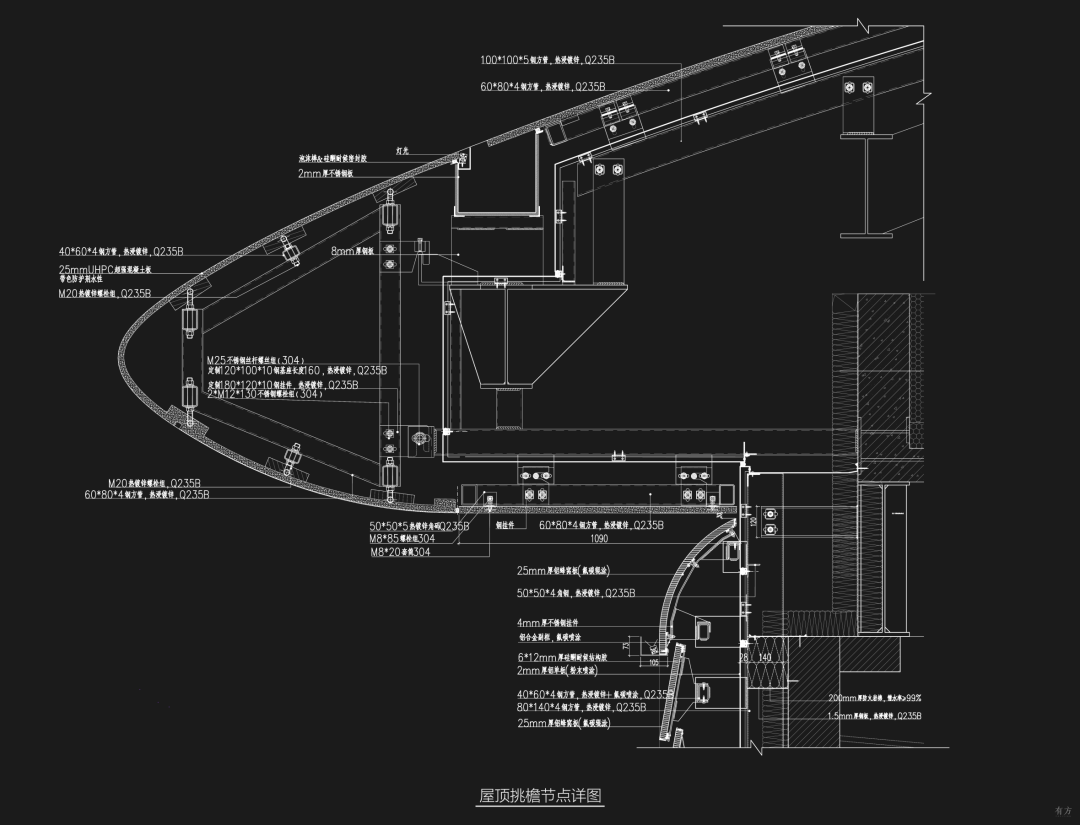

△屋顶挑檐节点详图 ©上海院
完整项目信息
项目名称:滴水云厅规划展示中心
项目类型:建筑
项目地点:上海临港环湖北一路 518 弄 3 号
设计单位:上海建筑设计研究院有限公司
主创建筑师:苏昶、谭春晖、陈迪
设计团队:
设计总负责:苏昶、谭春晖
项目经理:倪静波
建筑:陈迪、钟浩诚、龚振强、龚心蕾、高利年、郑东
结构:刘宏欣、张朕磊、史泽森、蔡艳清
给排水:吴桐斌 、周海山 、杨建鹏
暖通设计:吴美玲、 贺江波 、罗羽
电气设计:汪海良、 张高晗 、俞梦悦、潘达
幕墙设计:马瑞峰、朱太喜、高禄、李海明
景观:沈磊 、王幸 、周宇、冯鋆、 史婷婷 、孟如意
室内:俞国斌、贾思捷、梁吉润、刘祎澄
绿色建筑及海绵城市设计:燕艳、孙明远、沈颀涵、沈蔚伟
业主:上海市临港新片区生态环境绿化市容事务中心
代建方:港城集团上海临港新城建设工程管理有限公司
造价:1.72 亿
设计时间:2022 年 7 月-2023 年 3 月
建设时间:2023 年 3 月-2023 年 10 月
用地面积:8959 平方米
建筑面积:9019 平方米
其他参与者:
照明:(上海申昱照明设计)金若斌、陈帅红、范雁伟、王钰;(RDI 瑞国际照明设计)周聪、强宏博
施工:中建八局第一建设有限公司
材料:玻璃(上海耀皮工程玻璃有限公司);UHPC(砼创(上海)新材料科技有限公司);蜂窝铝板(上海谦木贸易有限公司(阿鲁克邦))
摄影:三千影像
视频版权:上海建筑设计研究院有限公司、三千影像
