如何用单一灰度的材料表现有无限灰度的图片呢？

我们用混凝土找到了答案。

光影成像的原理并不复杂。只需将混凝土塑形为齿条状，在多方向来光的室内条件下，齿条凹凸自然会产生阴影，凹陷较浅处受光面积大，阴影较浅，反之，凹陷深处受光面积小，阴影则较深。深浅不一的光影会形成图案。至此，我们将成像的问题转化为对混凝土凹槽深浅的控制，问题得解，而这项工艺也有了其恰切的名字——光影板。

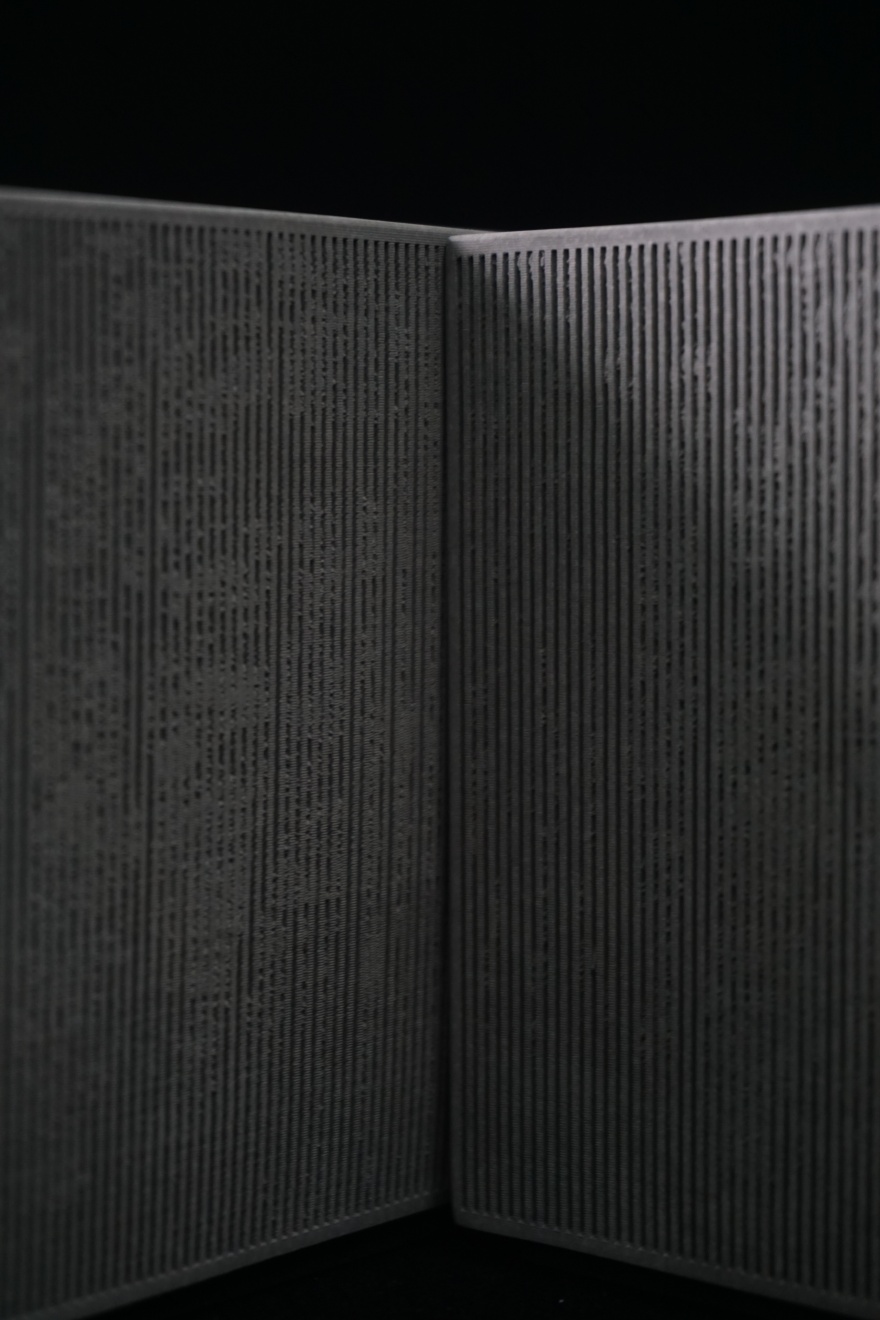

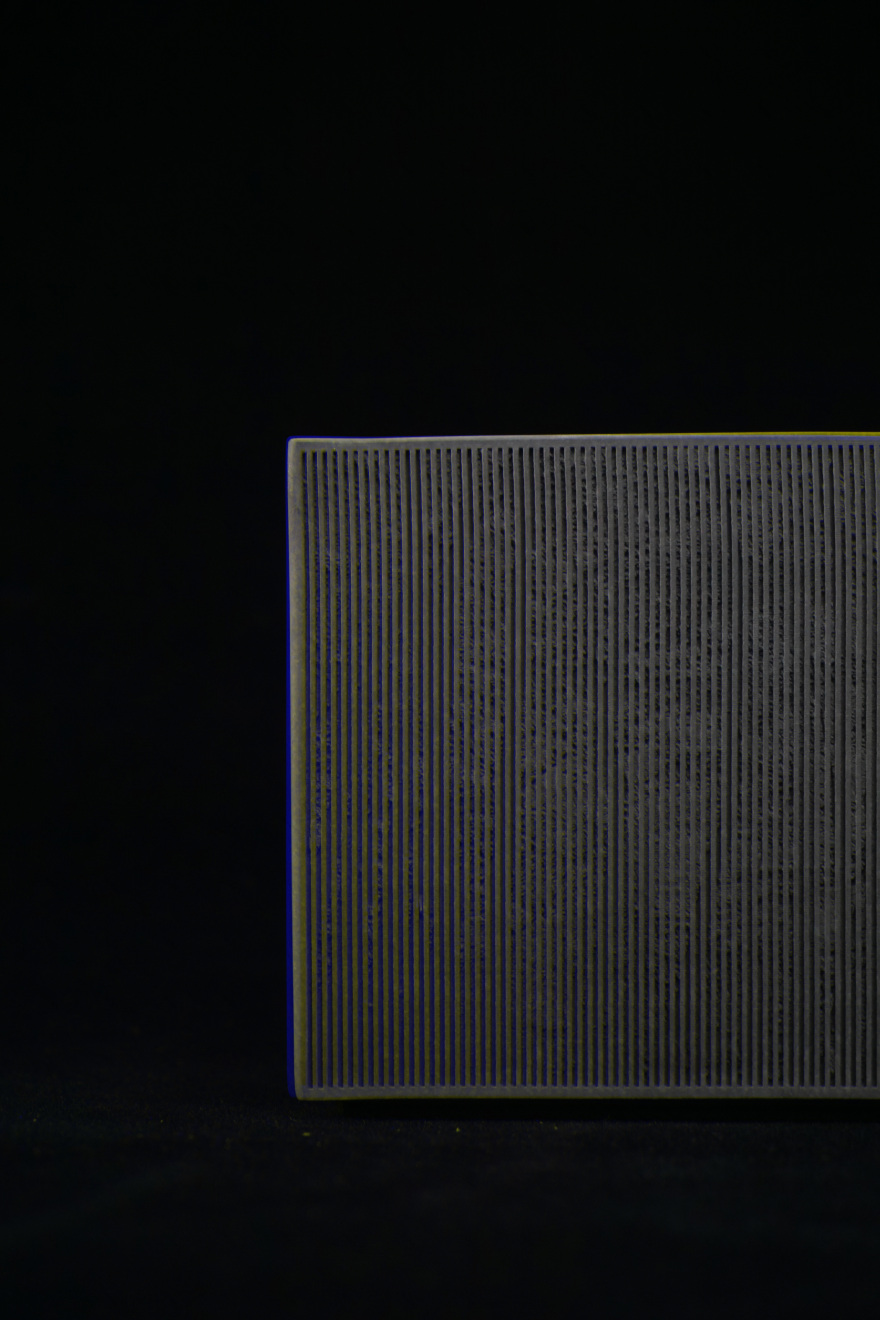

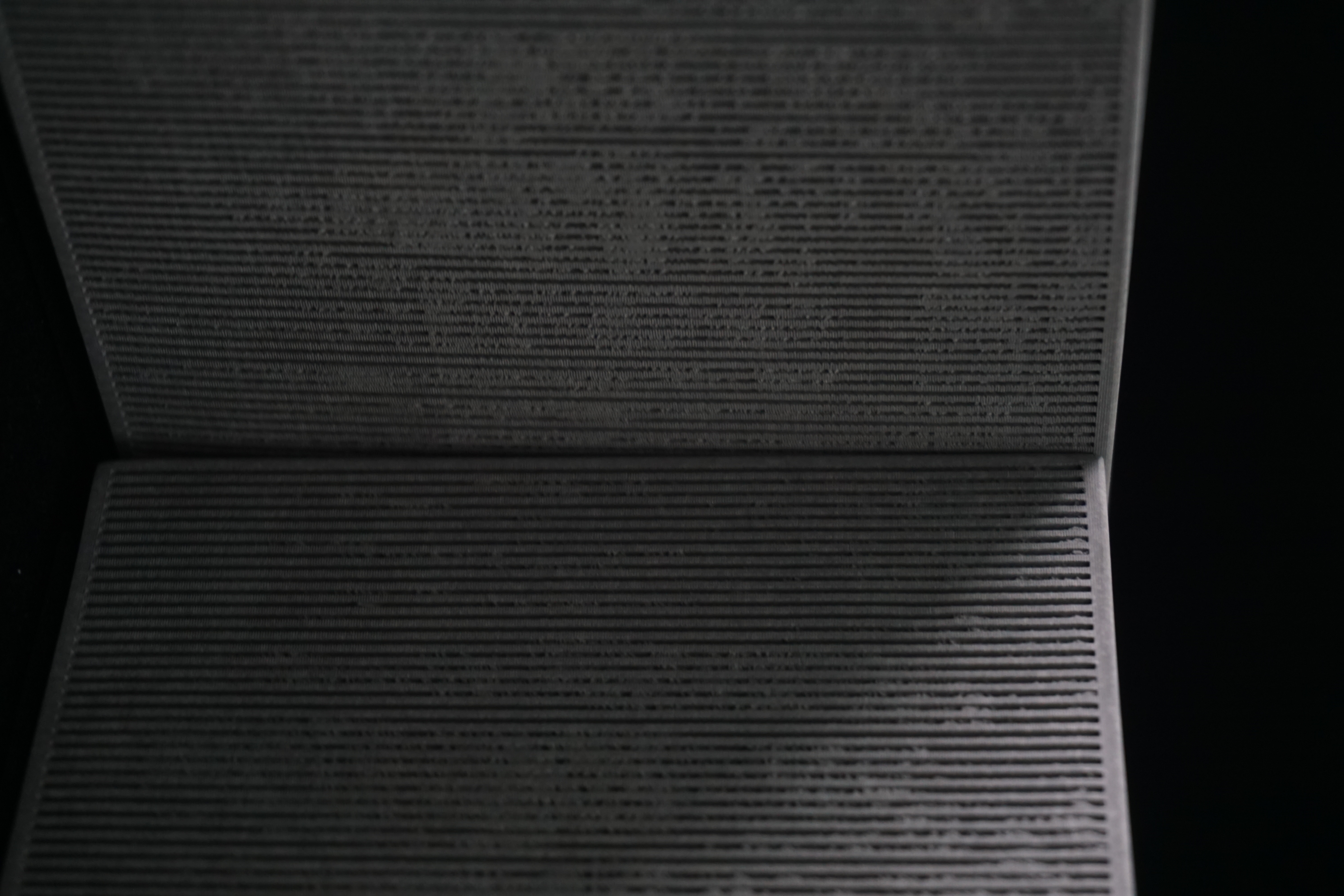

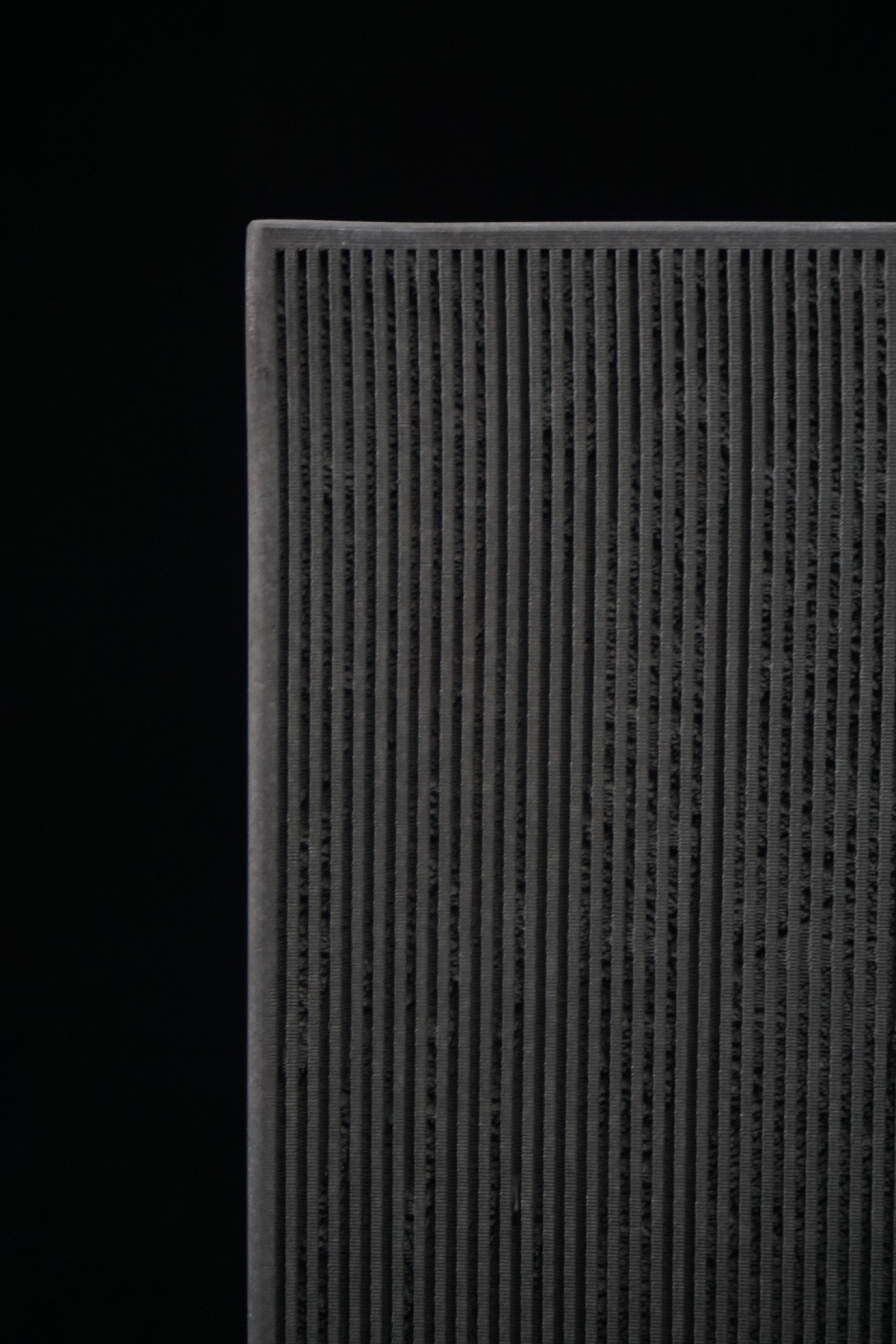

为了测试光影成像这一原理，我们制作了小尺寸的样板进行测试。我们在A4大小的混凝土板上塞入88个齿条，齿条之间是乔布斯照片转译形成的曲面。灯光亮起，乔布斯的形象在混凝土板上生动而静谧。

机缘巧合，我们接到了一家设计院的委托，得以在他们的大堂中实现我们的设想。这家位于二环官园桥附近的设计院致力于创造人与自然和谐共处的可持续建筑，为了传达宜居、环保的设计理念，设计师选择了一幅森林的图片作为混凝土影像的表现目标。森林图像也意寓着新建筑舒适、节能、健康的办公环境。

这幅照片中树影层层叠叠，或深或浅，甚至深浅之间还有渐变，呈现出了丰富的灰度层次。

光影板需要通过对光影的控制，实现灰度的“无级”变化。我们首先在自制的图形软件中，将目标图片的灰度转化凹陷的深度，深度在室内光环境下又再次转化为光亮与阴影的信息，完成图片的二次转译。

图片从2d的灰度信息，转化为混凝土板上的凹凸变化， 35mm的厚度中塞入了一张复杂的曲面，微妙的光影在这小小的深度中被细腻地传递，混凝土板不再是一款只有表面质感的平板。

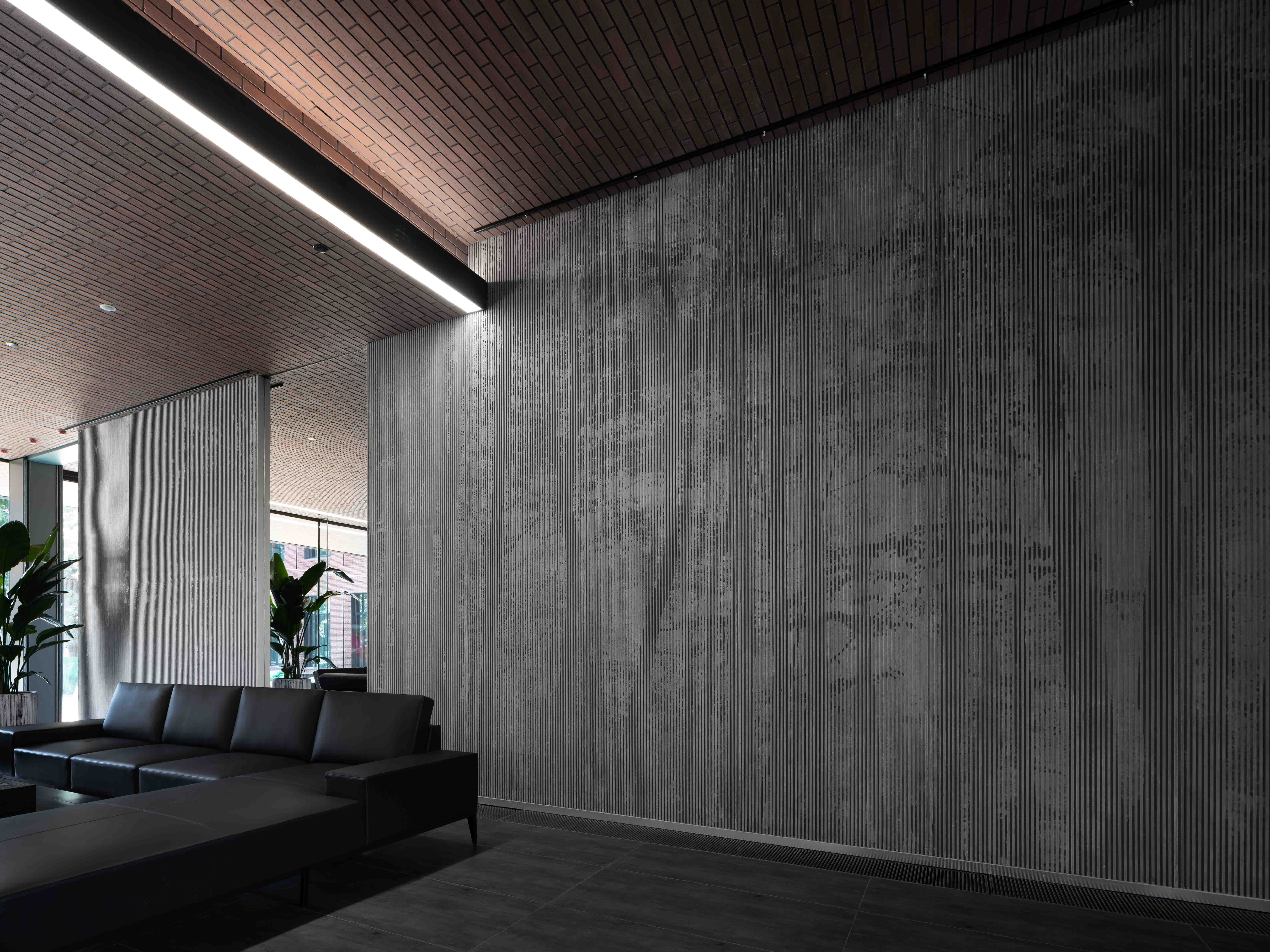

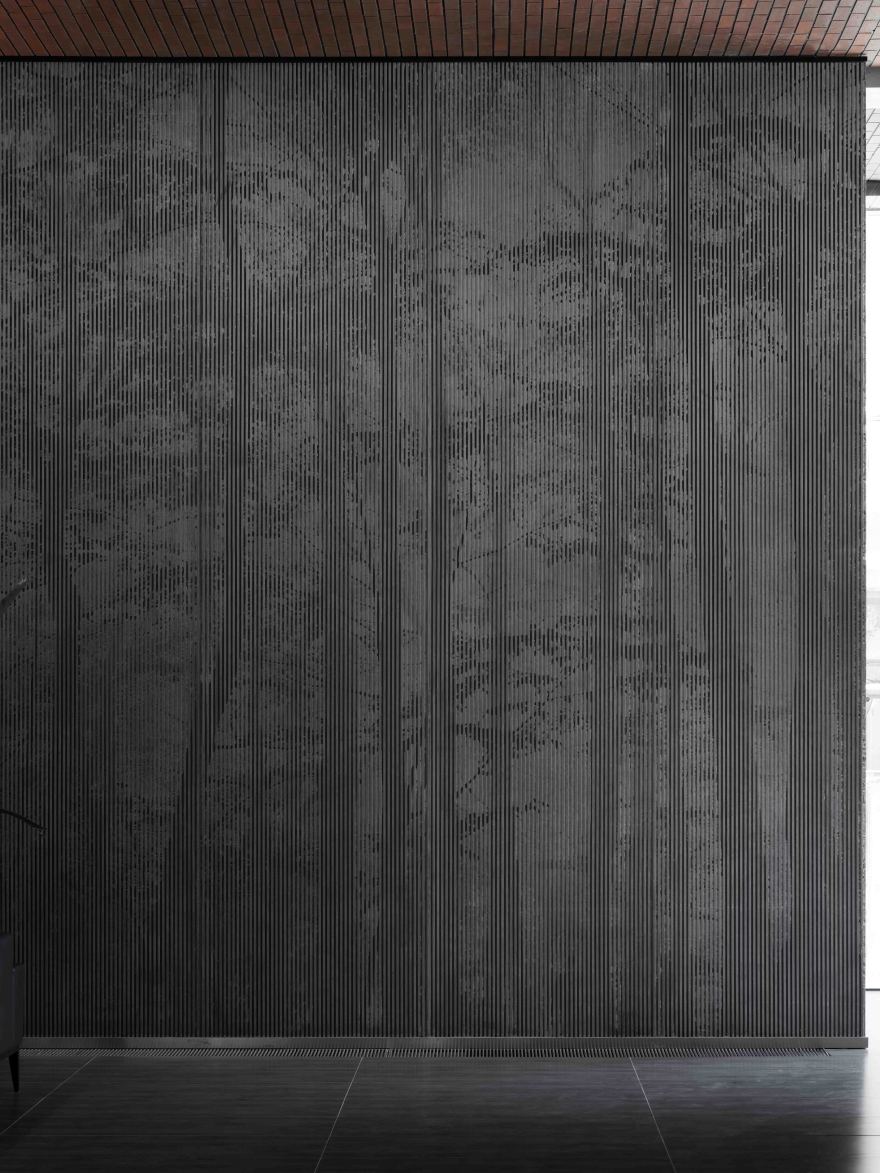

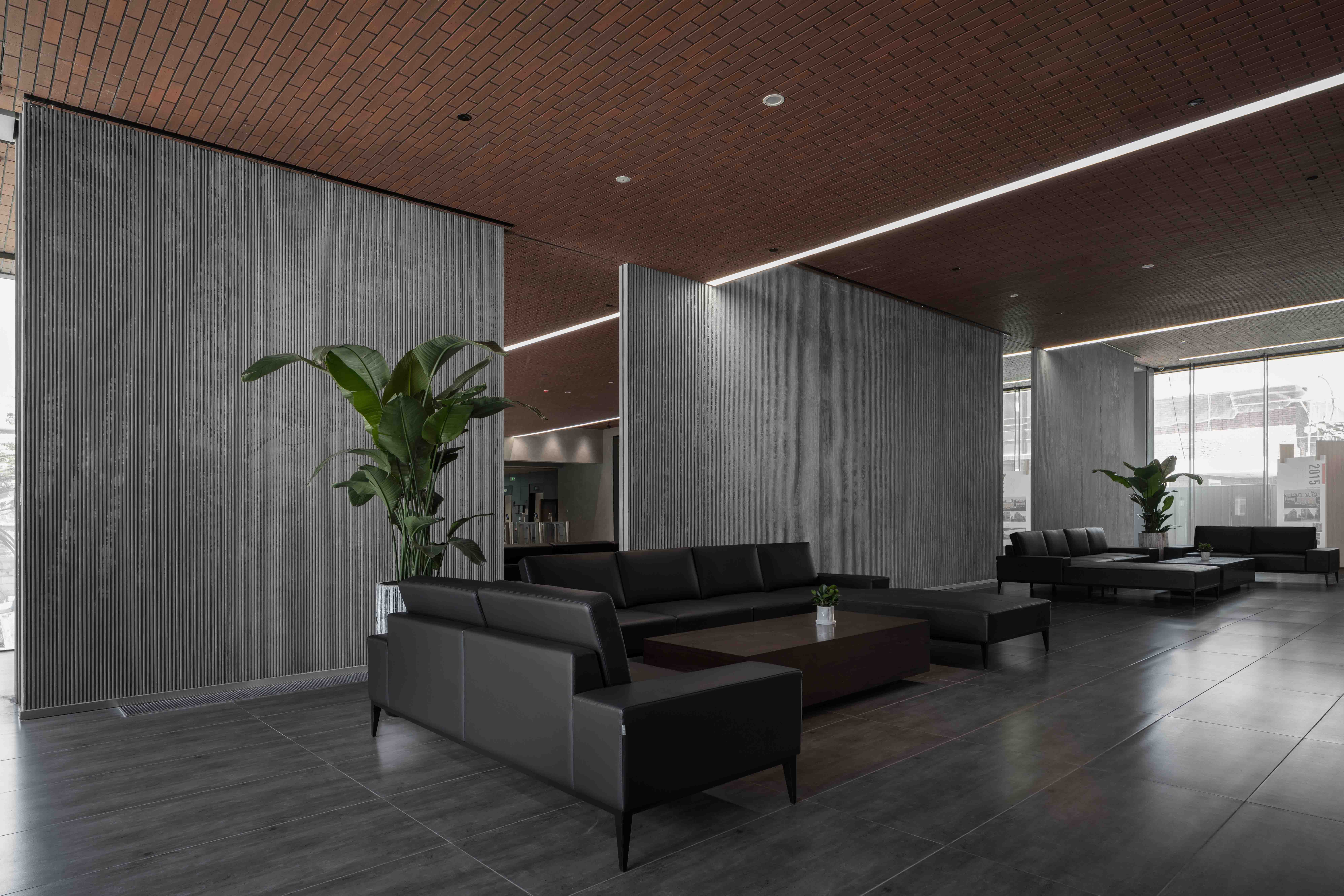

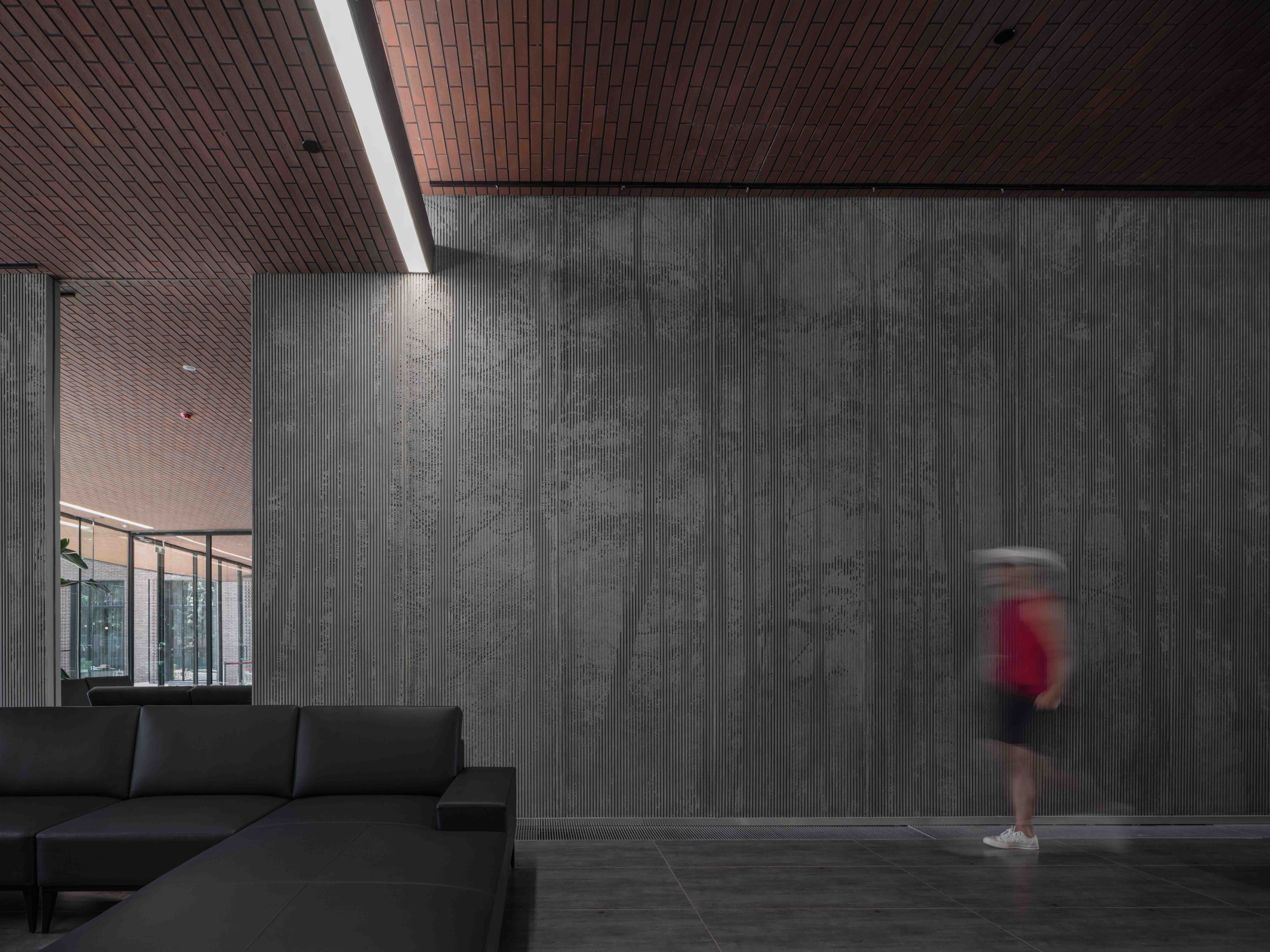

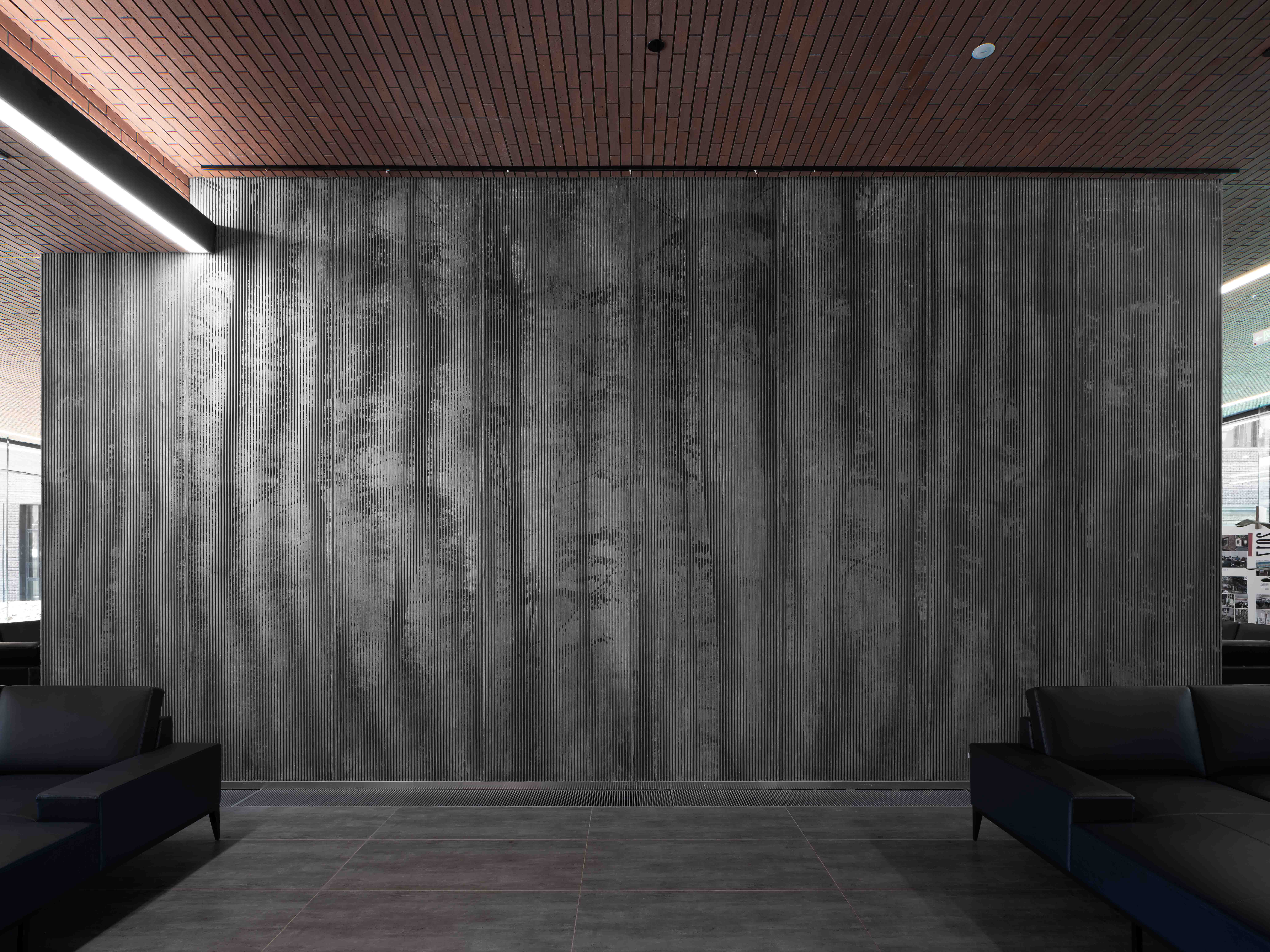

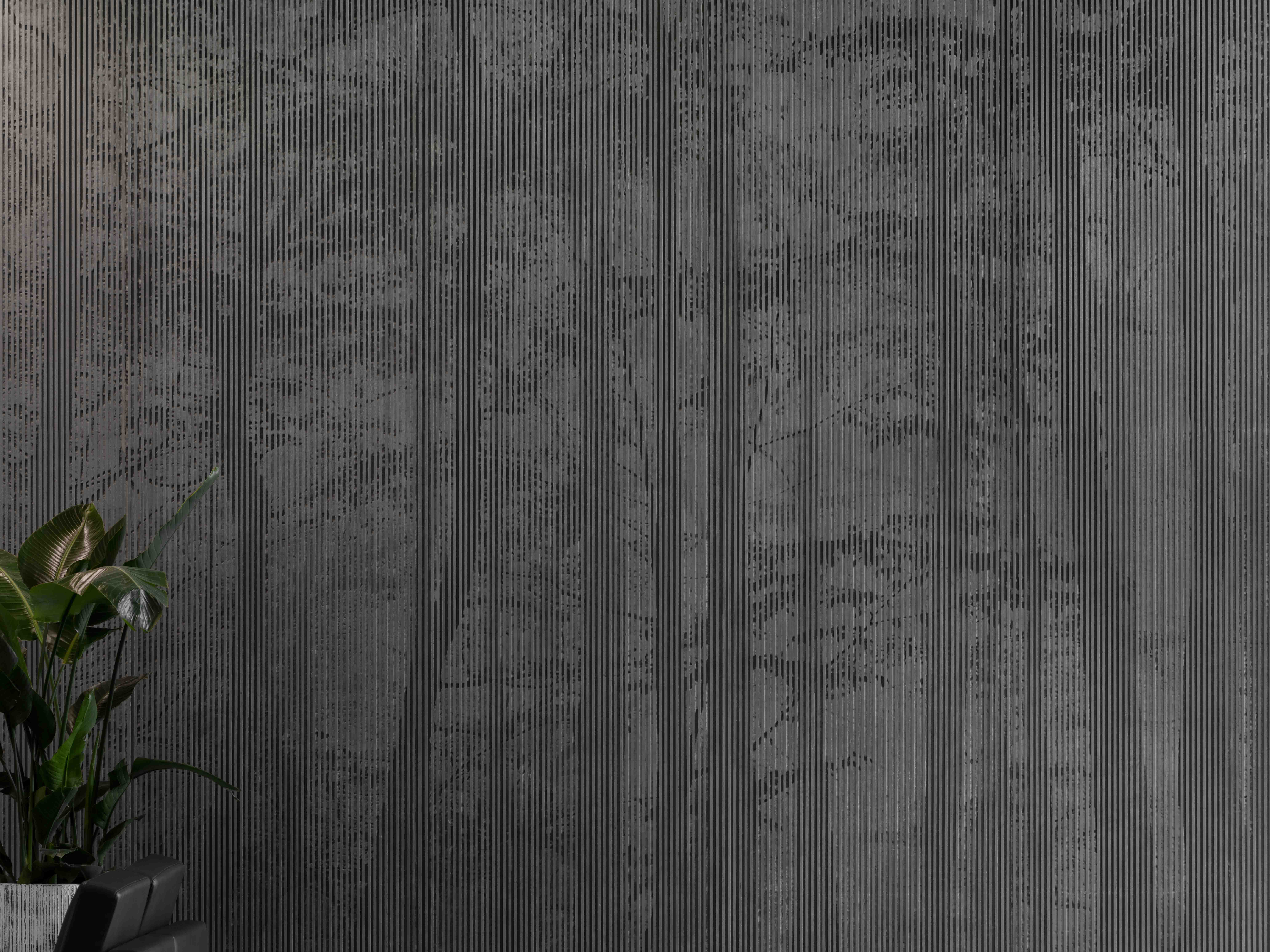

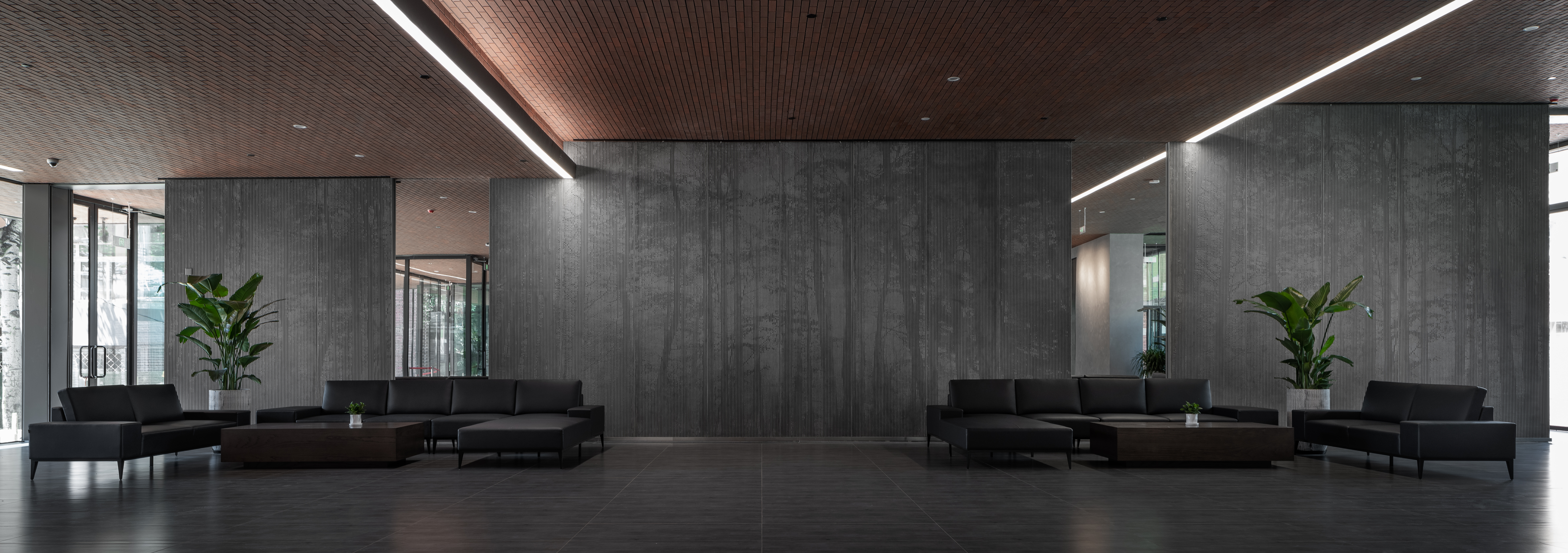

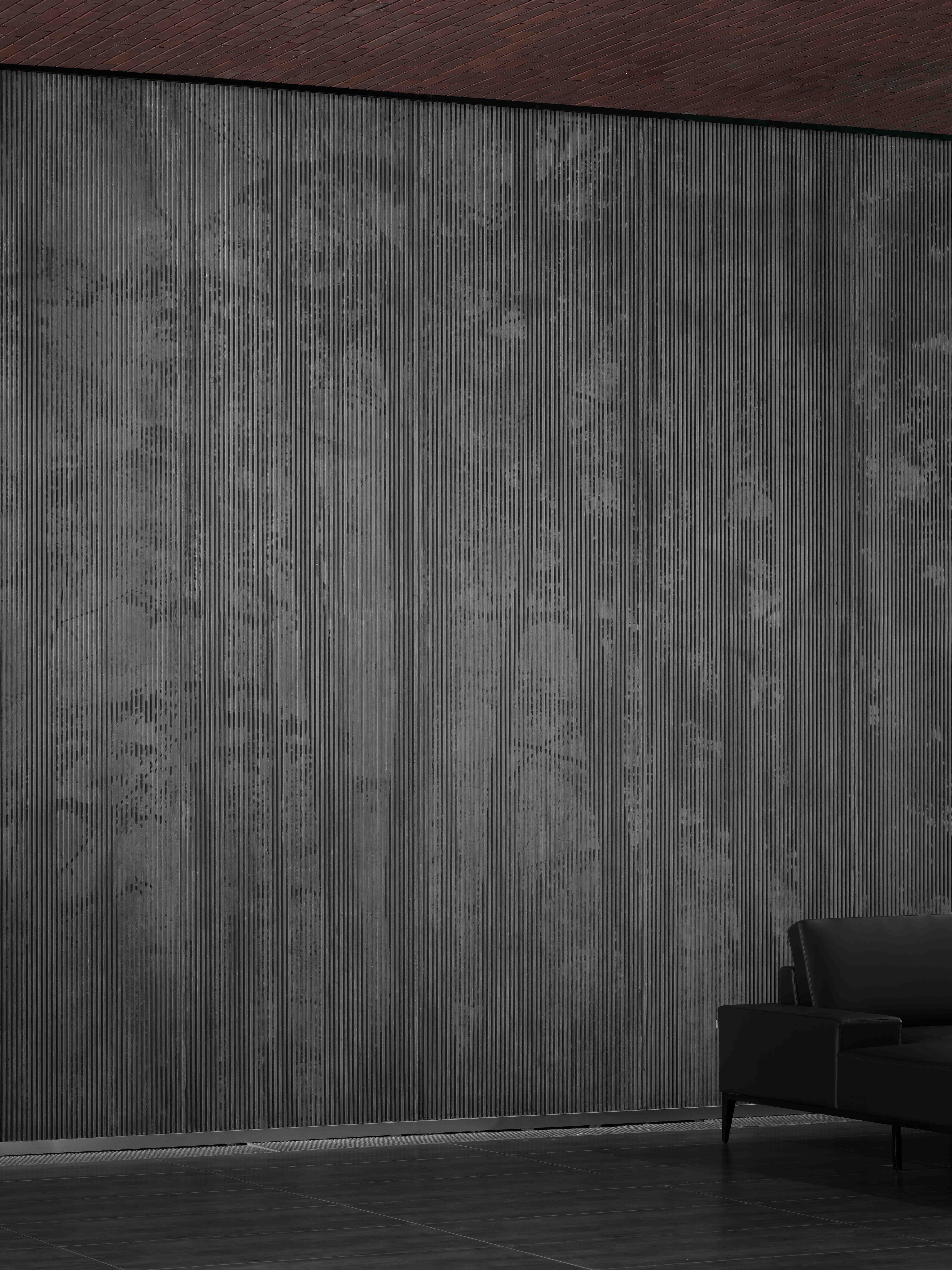

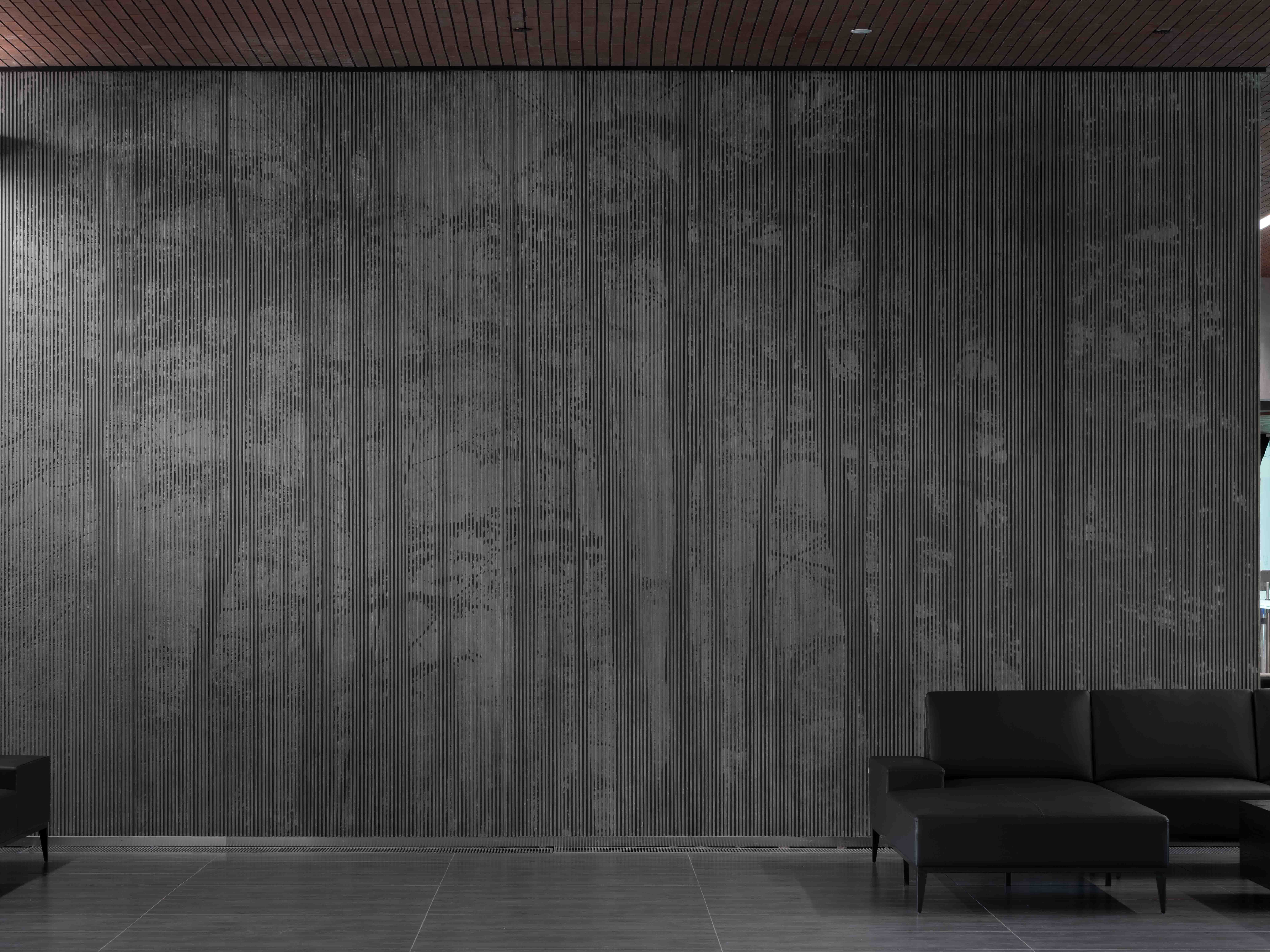

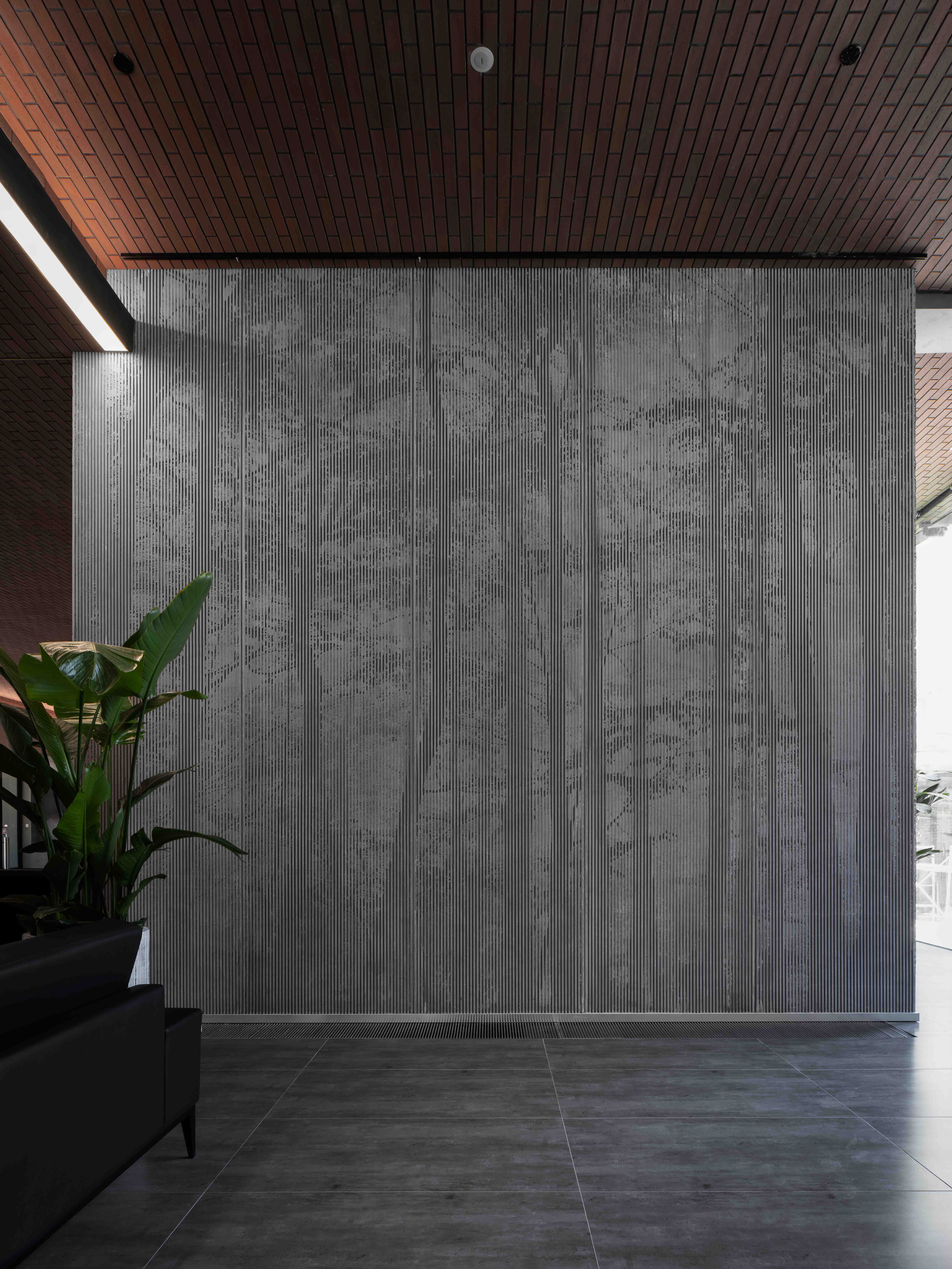

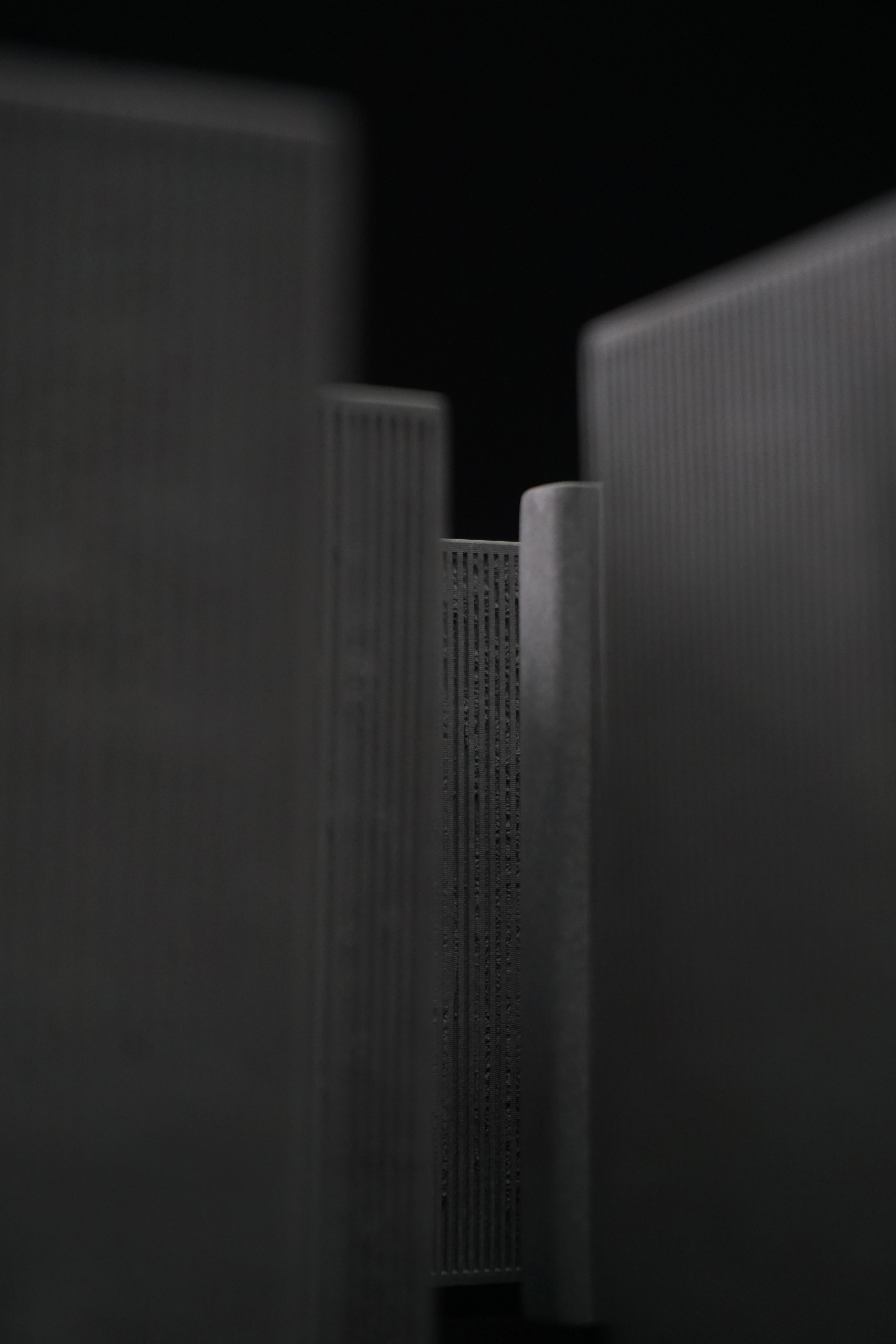

3面光影墙极高却也极薄，最高处有4.6m，静置于大厅当中，更像是划分空间的3幅画。不同方向的光在光影板凹凸的表面留下阴影，灰度深浅变化，呈现出影影倬倬的树林图像。

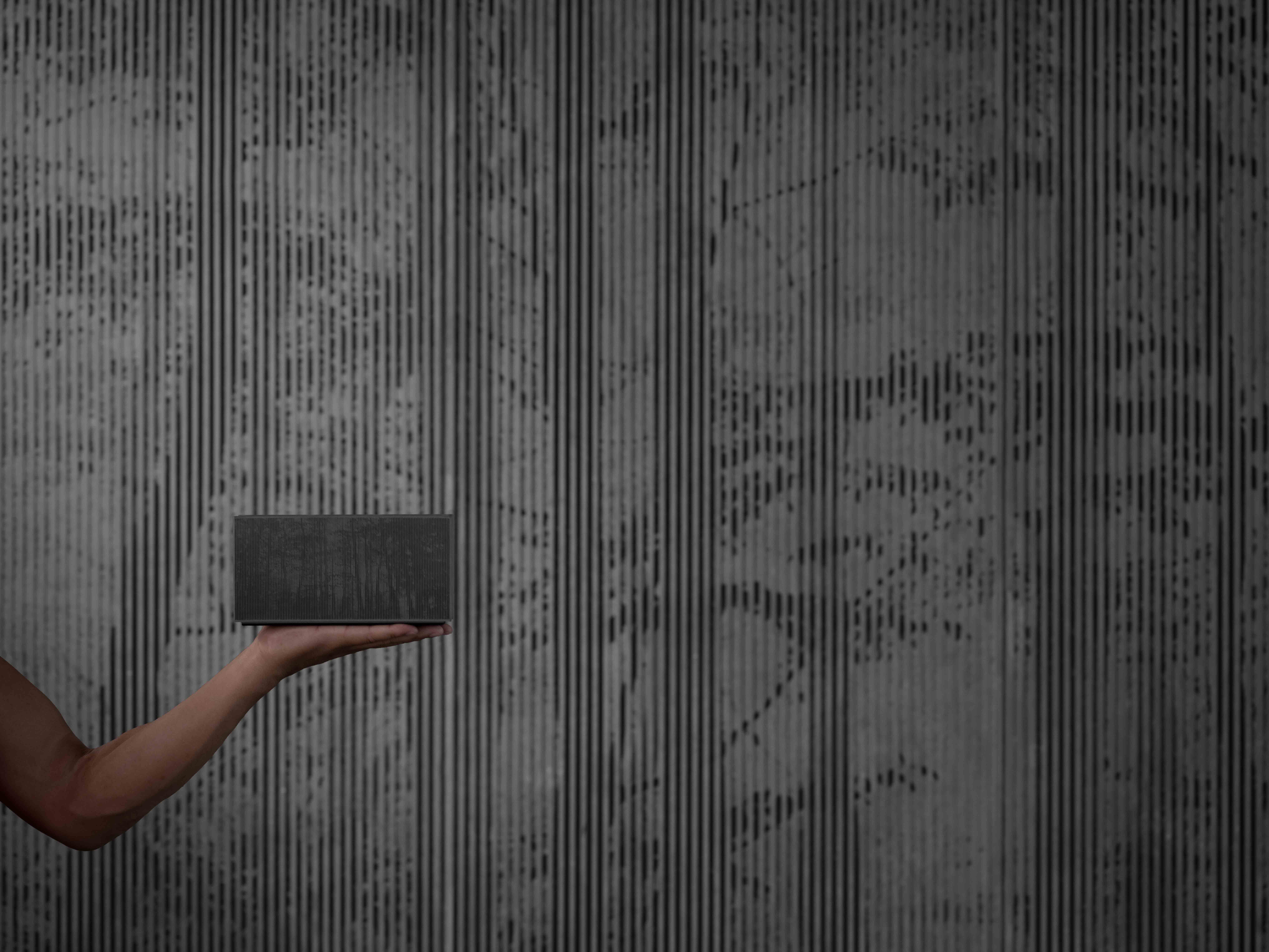

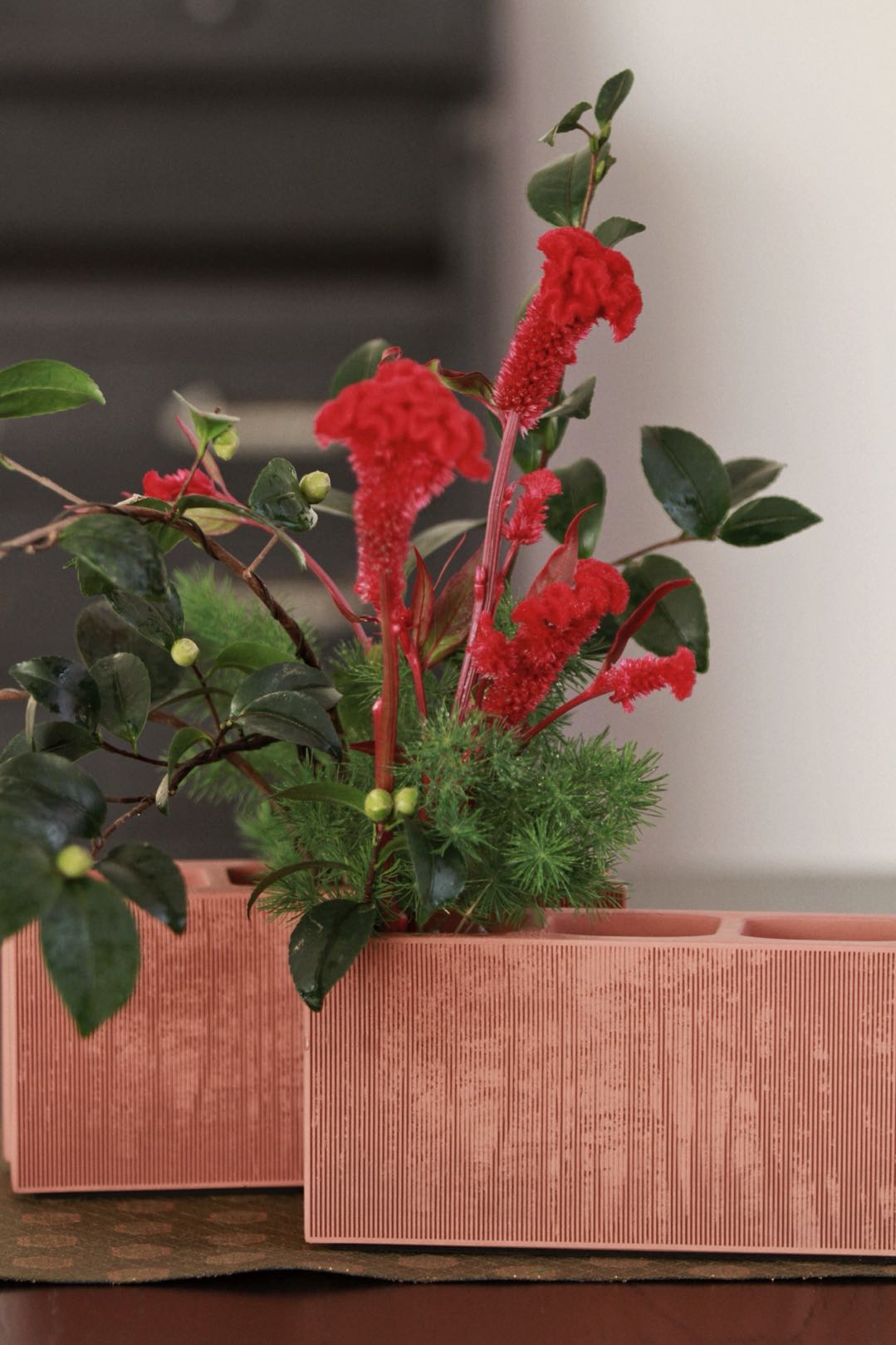

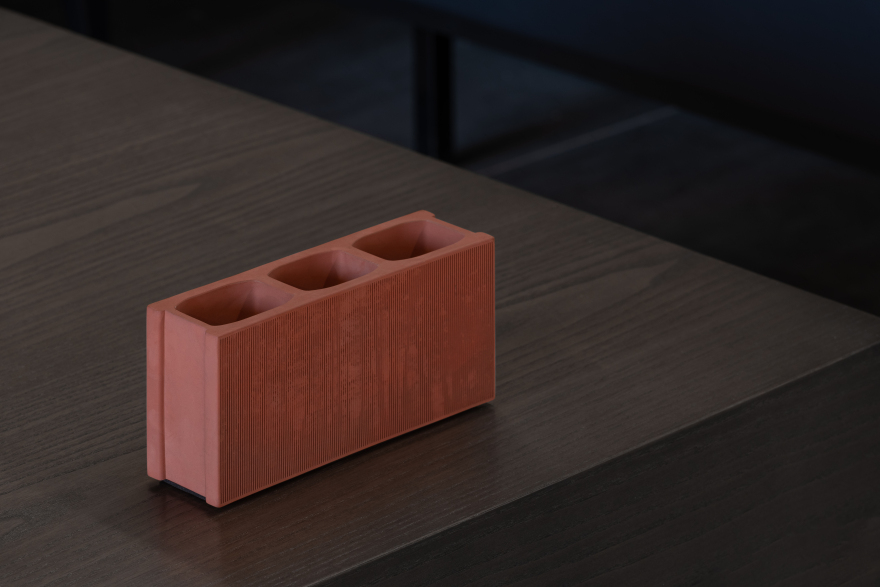

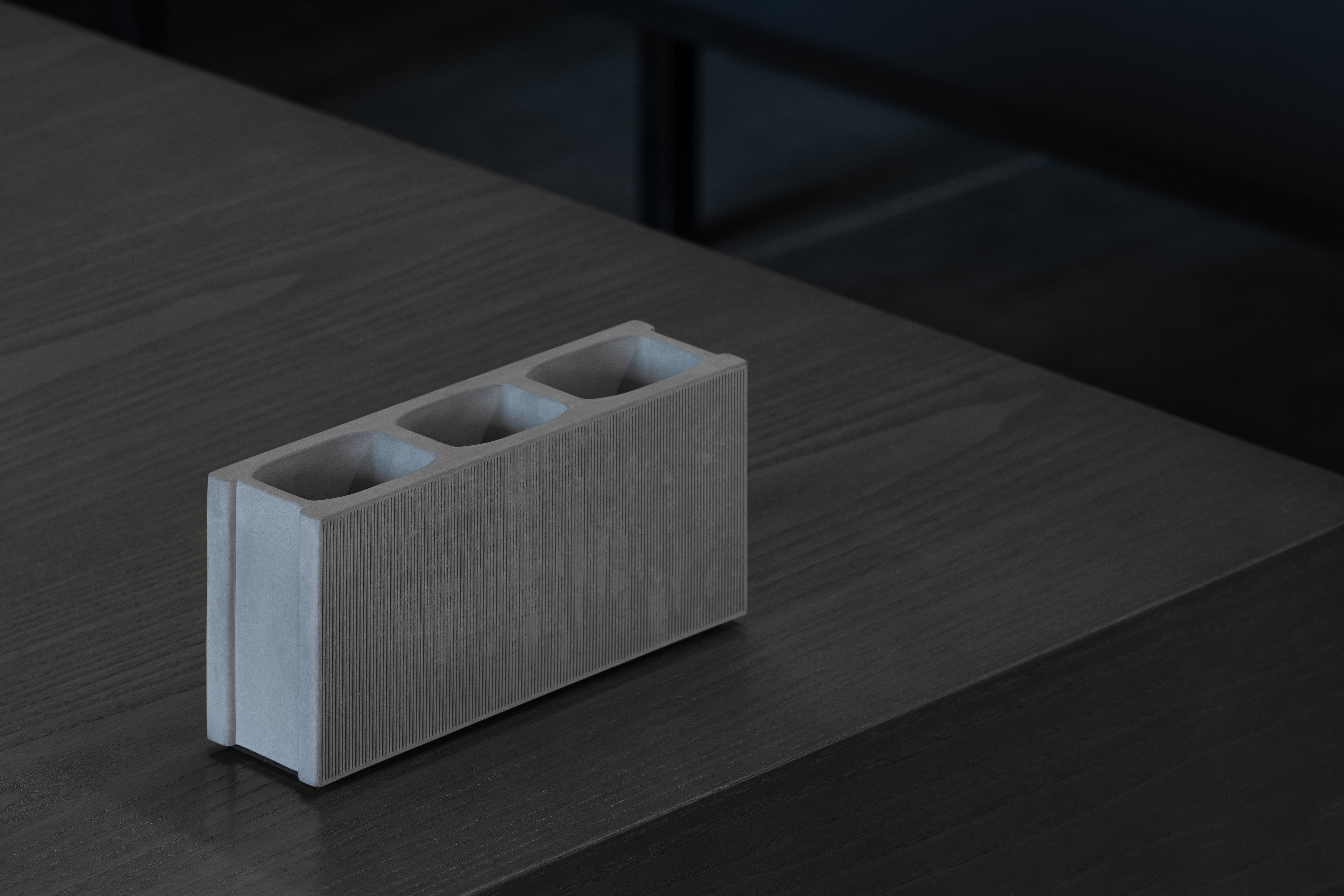

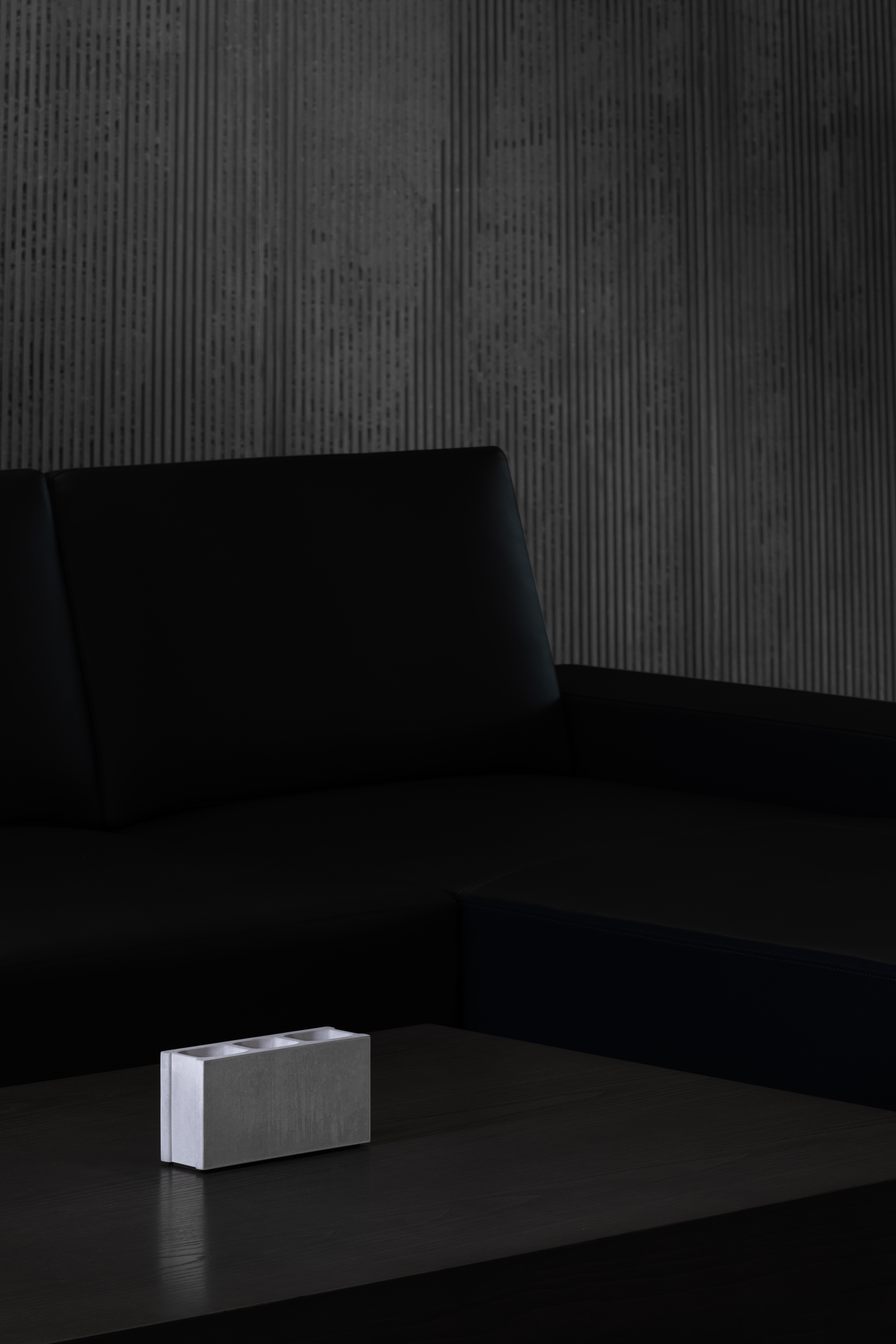

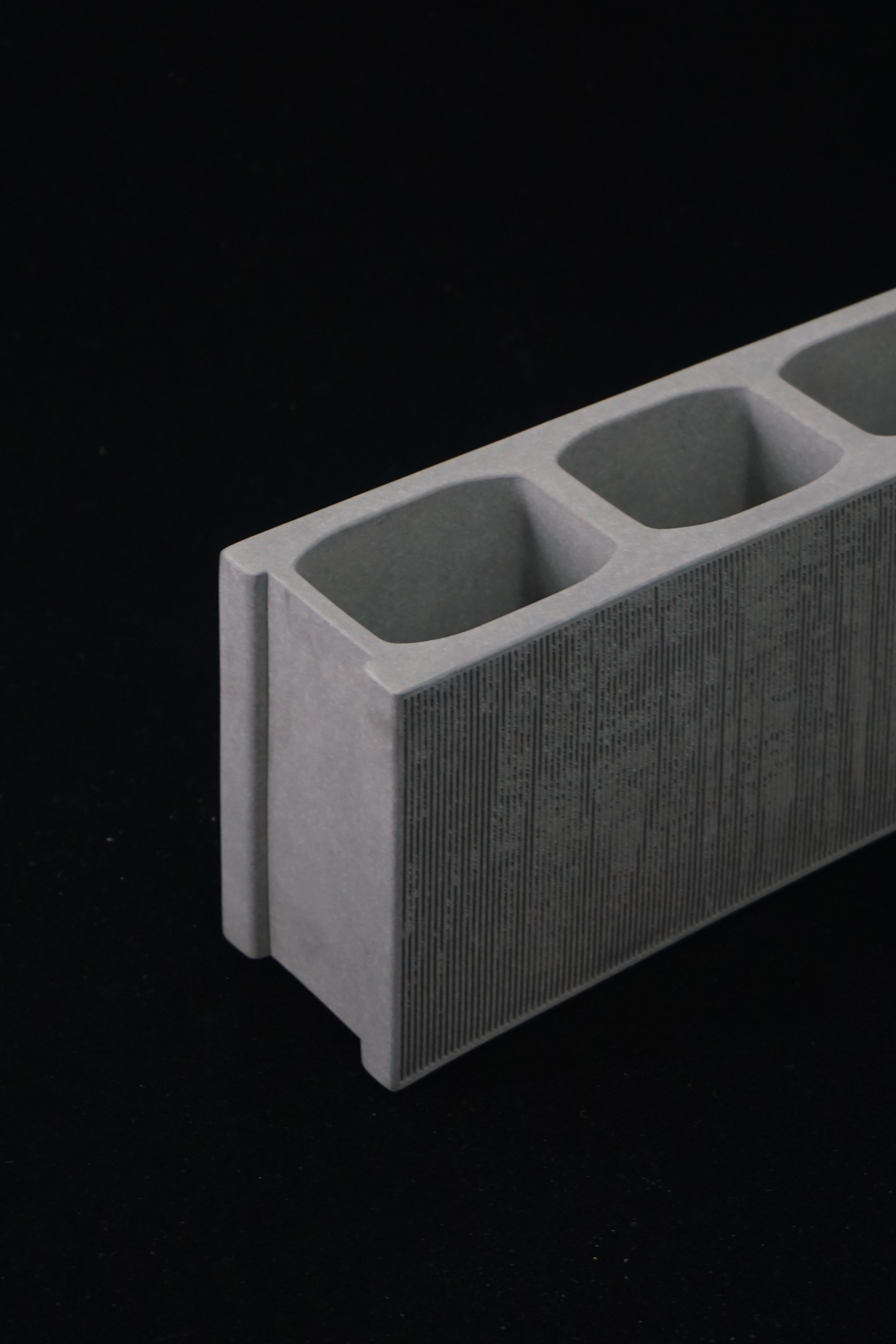

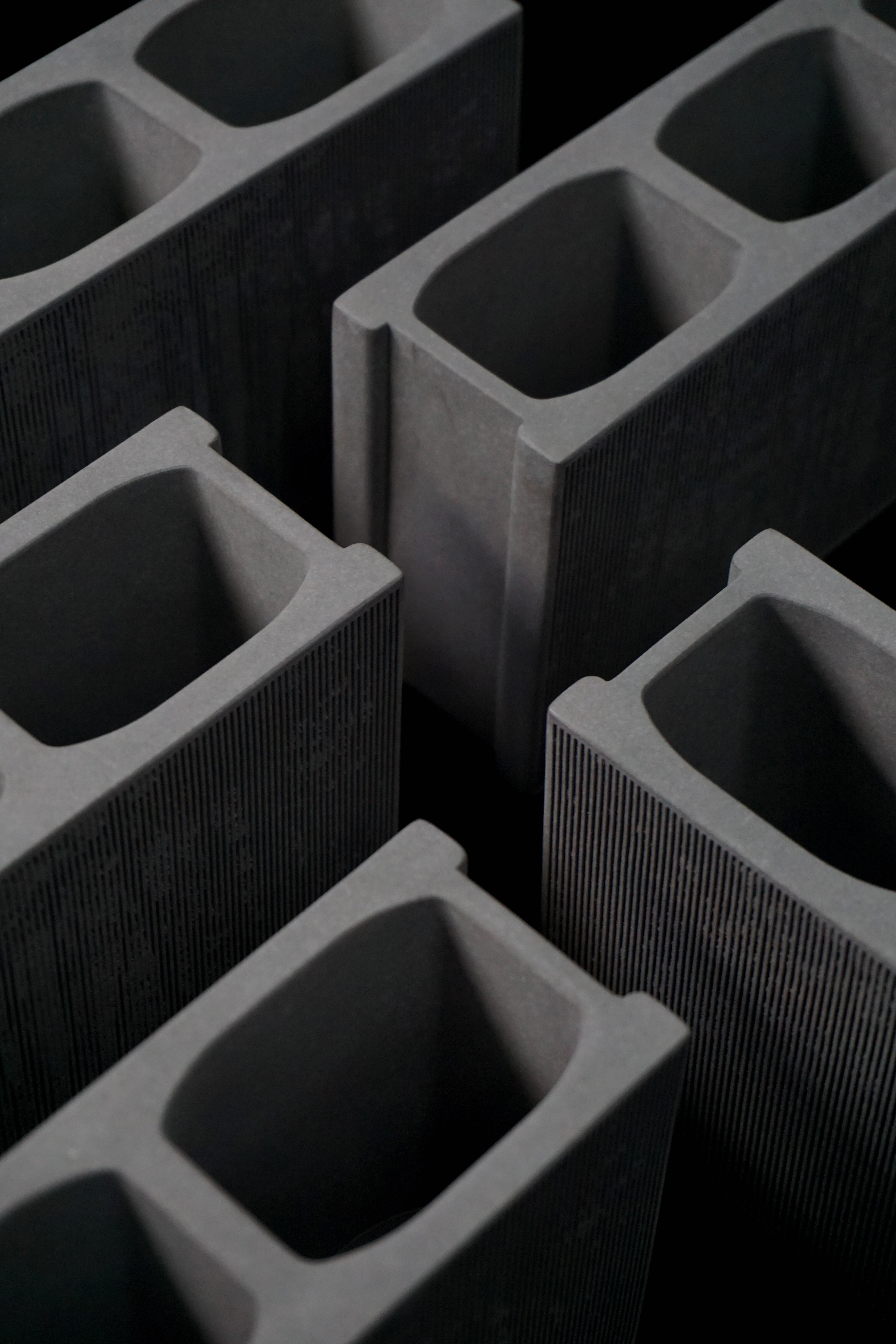

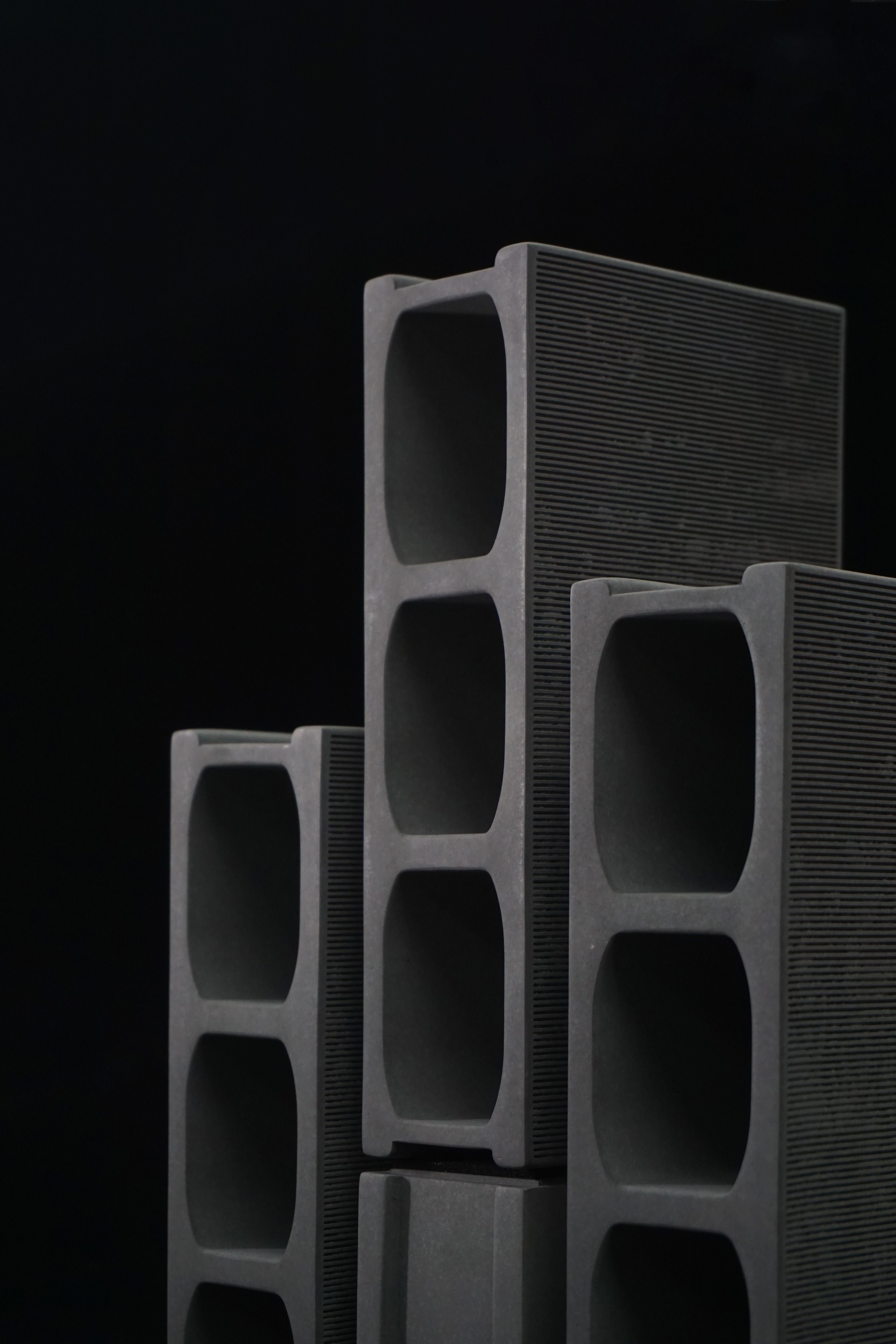

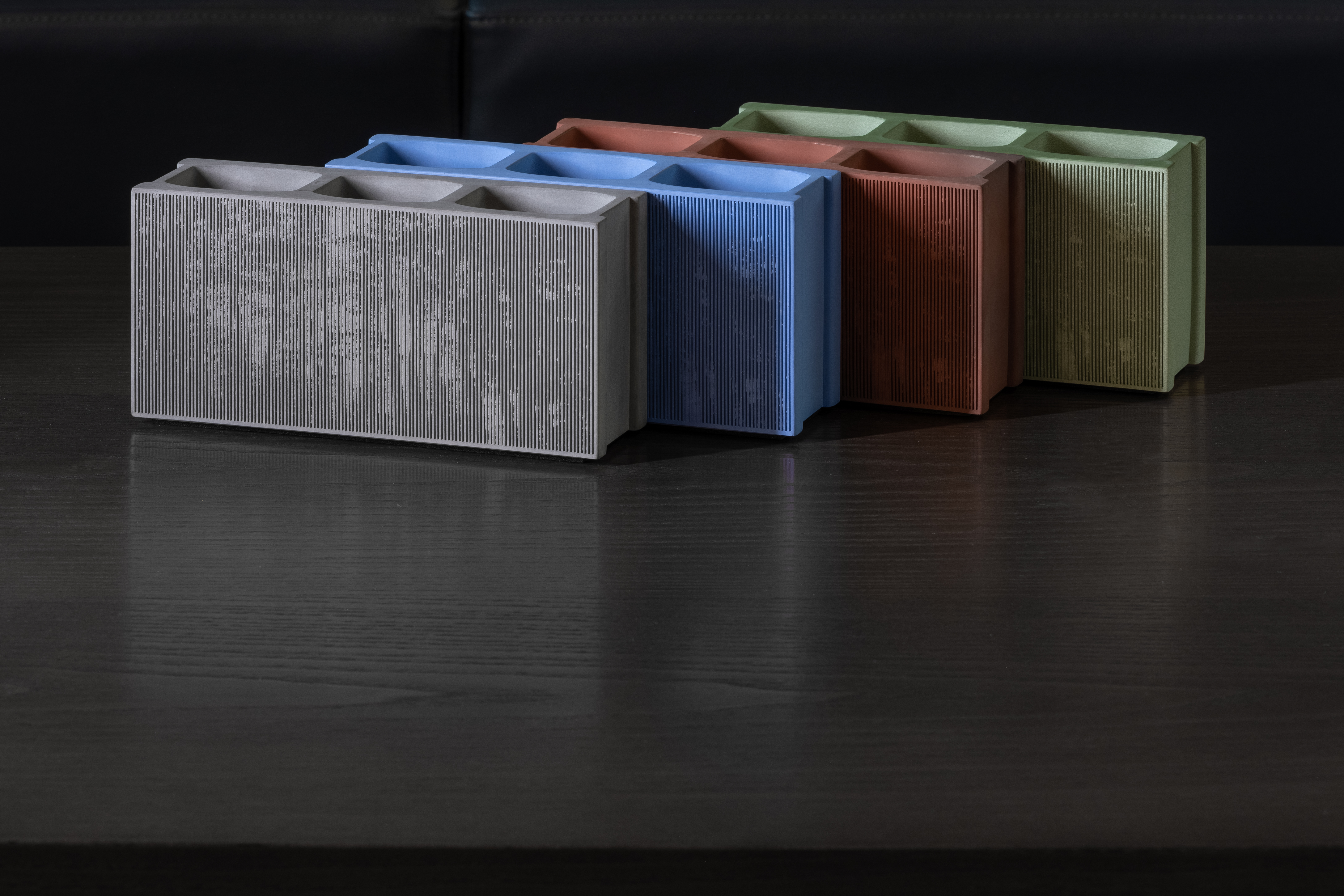

多孔砖是建筑中最为常见的砌块之一，通常被涂料所覆盖，尺度变换后，可以变成带有建筑师特征的文创产品。我们将光影板的尺度缩小，融入多孔砖的表面，曲面在放缩之后，齿条纤细，但并不影响光影造型的表现，方寸之间依然能显示森林的图像。砖块的功能价值体现在三个孔洞中，孔洞封底作为笔筒或花器或收纳，砖块的尺寸也正适宜于承托尺笔。

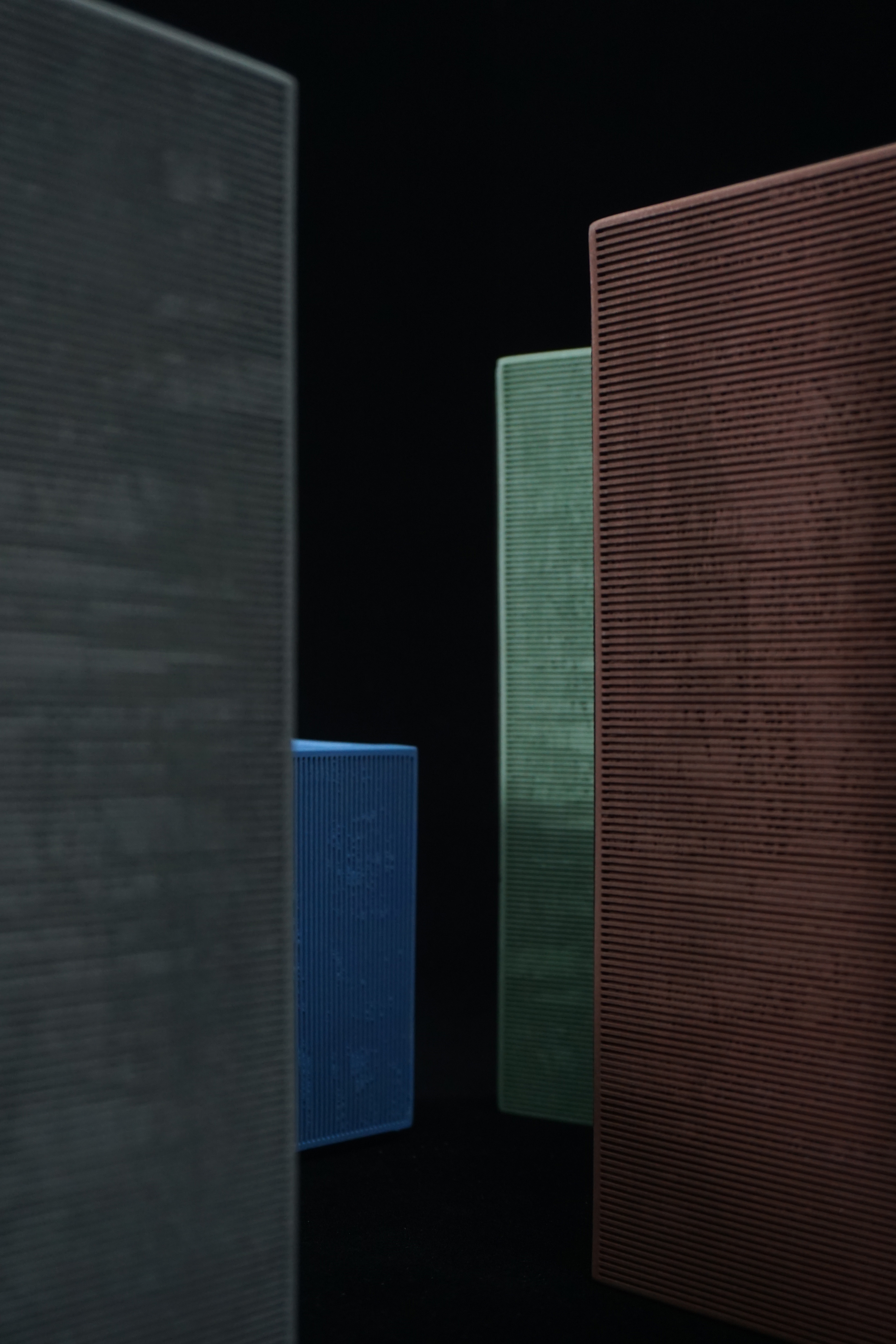

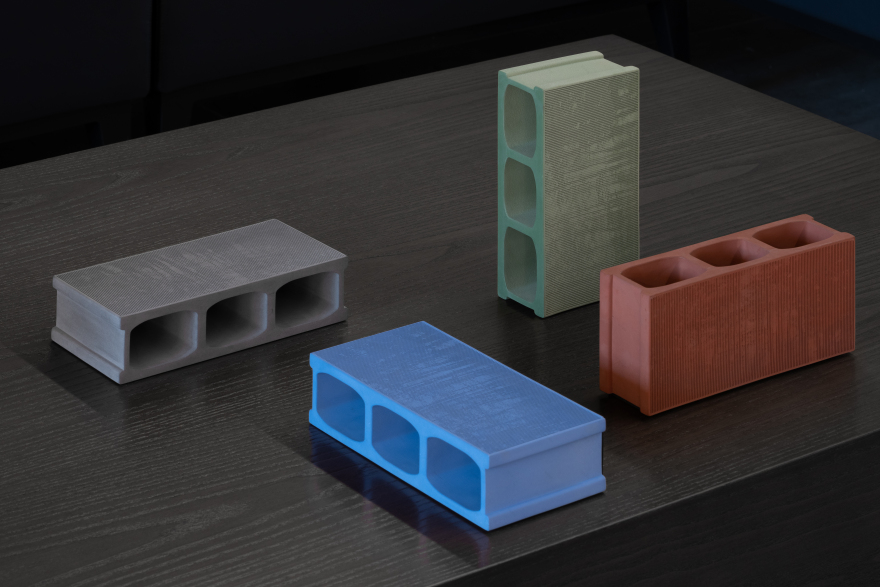

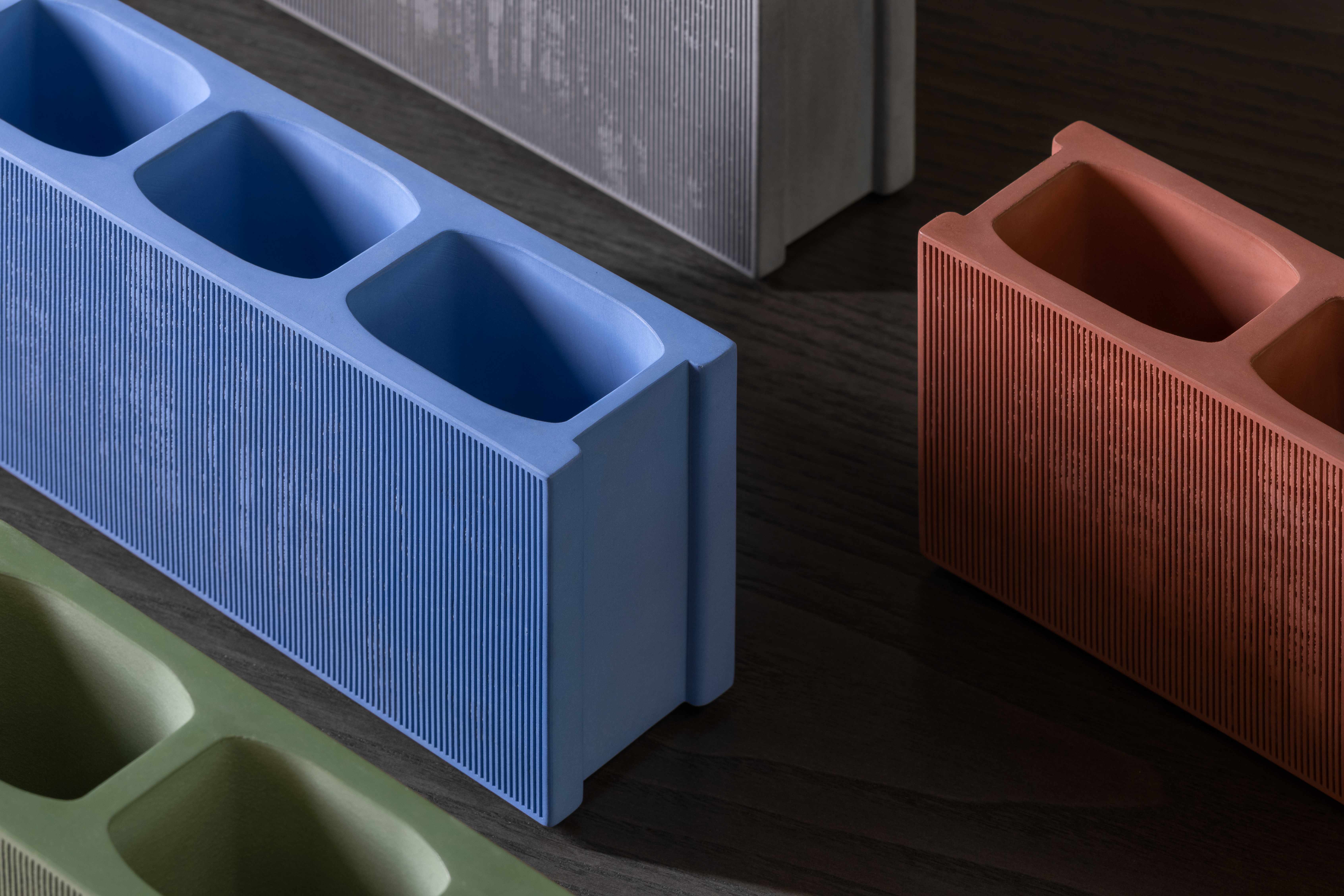

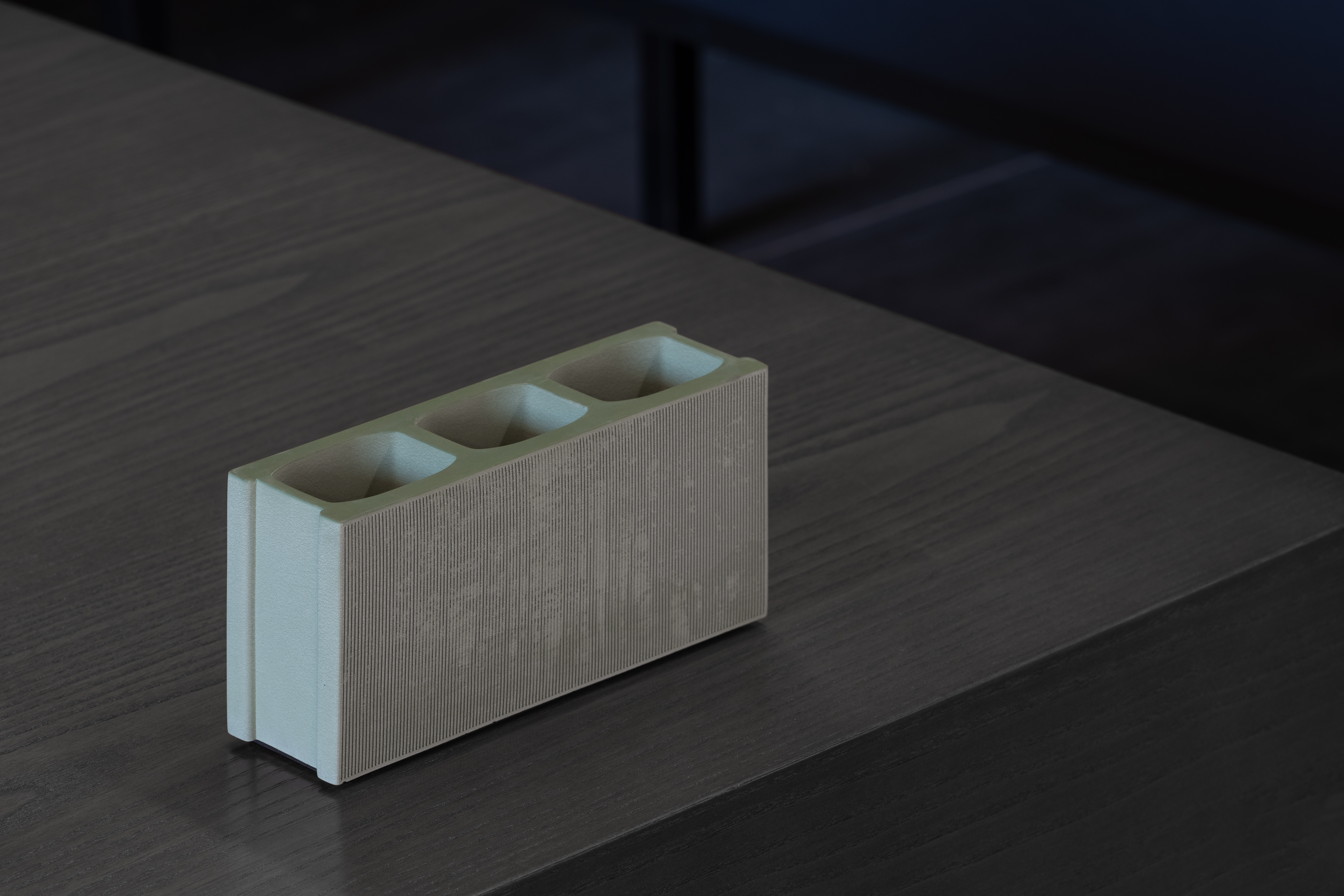

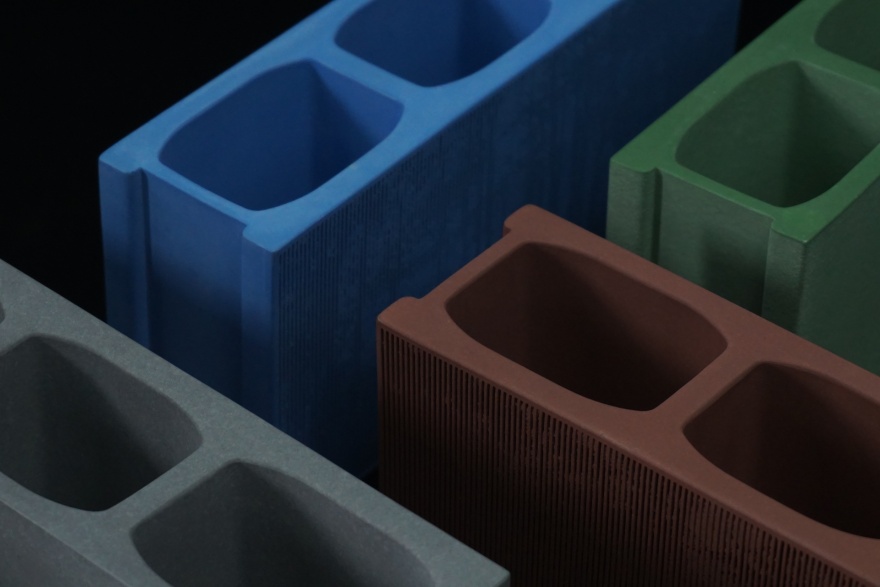

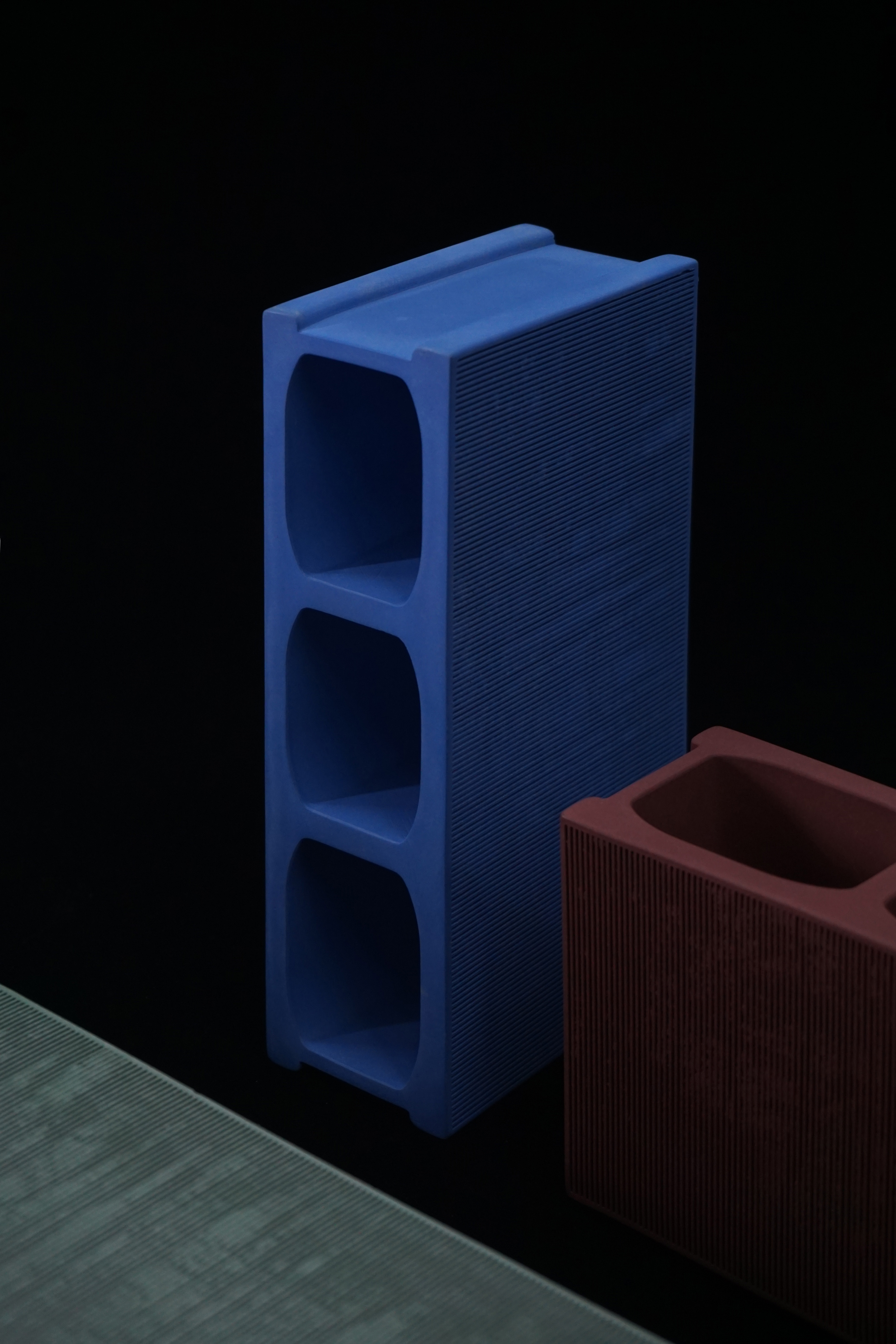

除了混凝土最为常见的灰，我们还制作了砖红、浅蓝和牛油果绿3色，为平平无奇的砖块注入一丝个性。活泼的配色让这一设计更跳脱于建筑师自娱自乐的产物，更富于时尚性，成为面更广泛受众的，带有强烈建筑符号属性的文创产品。
