NHÀ MÁY IN BÁO 设计丨Ths.KTS. Đặng Hoàng Quyên

NGUYÊN LÍ THIẾT KẾ KIẾN TRÚC

VÀ CẤU TẠO CÔNG NGHIỆP

Lecturer

Ths.KTS. Đặng Hoàng Quyên

Grade

A

Team

Nguyễn Khải Minh

Huỳnh Tường Minh

Dương Tam Bảo

Nguyễn Phúc Hậu

Hà Thiện Đại

Trần Phước Lộc

Nguyễn Thị Xuân Mai

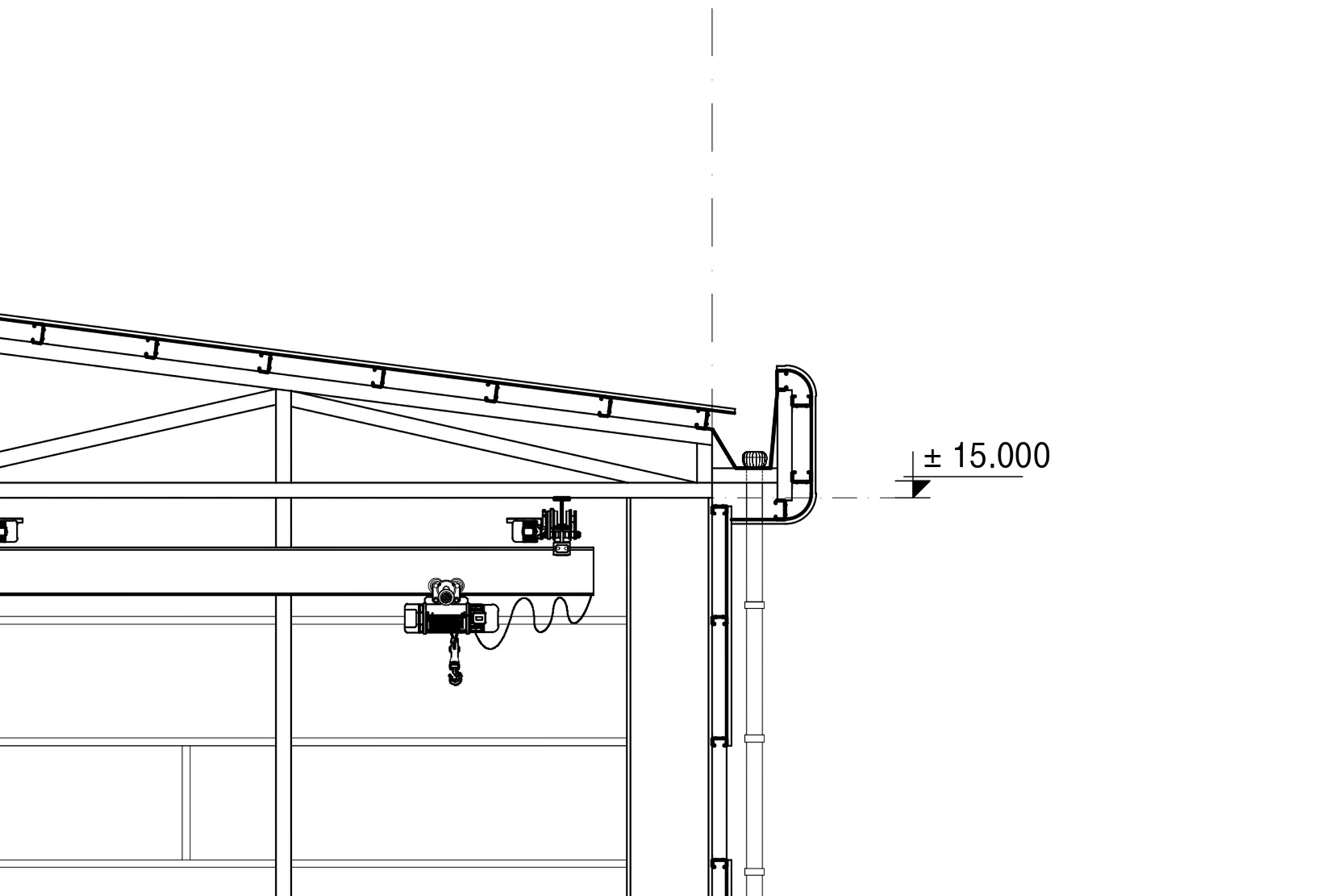

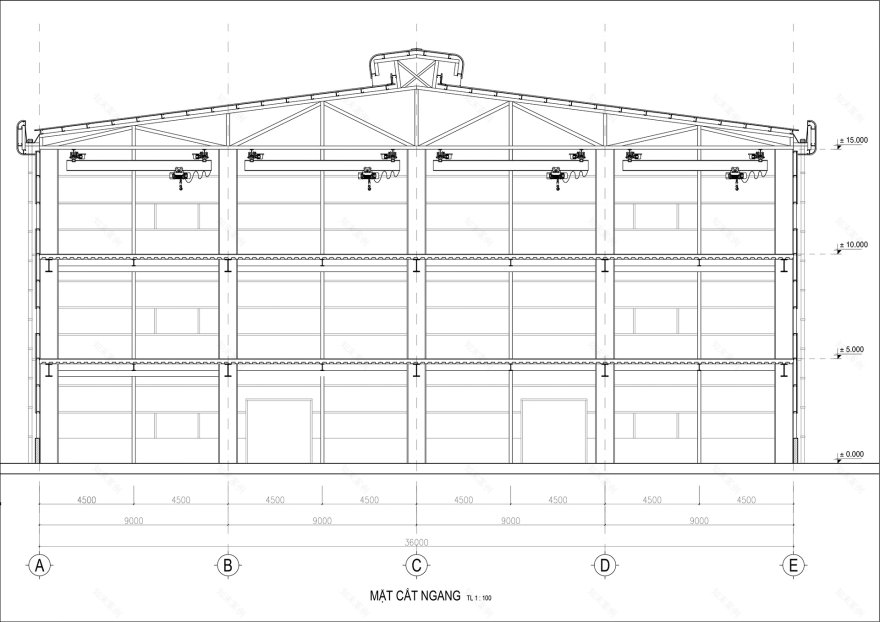

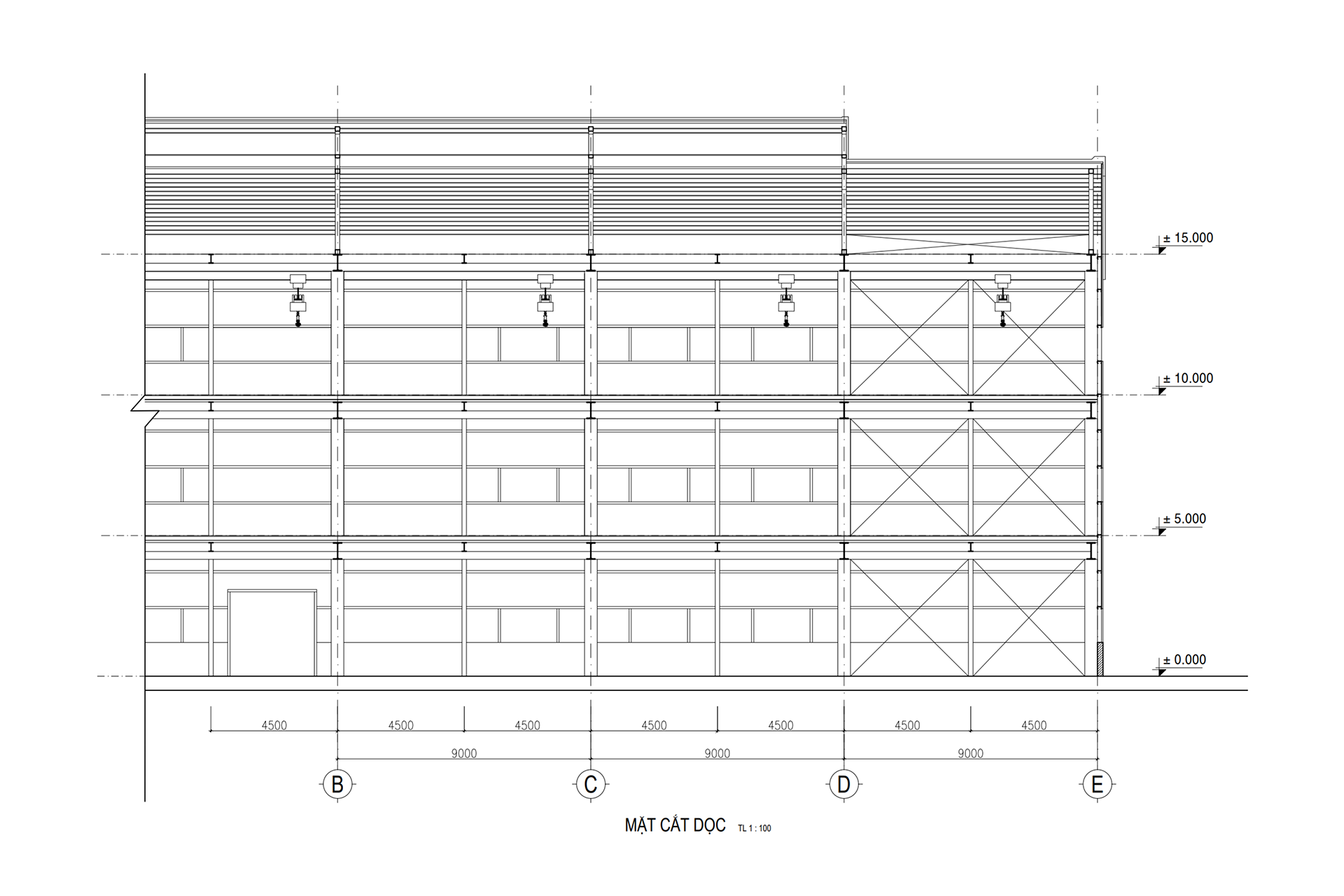

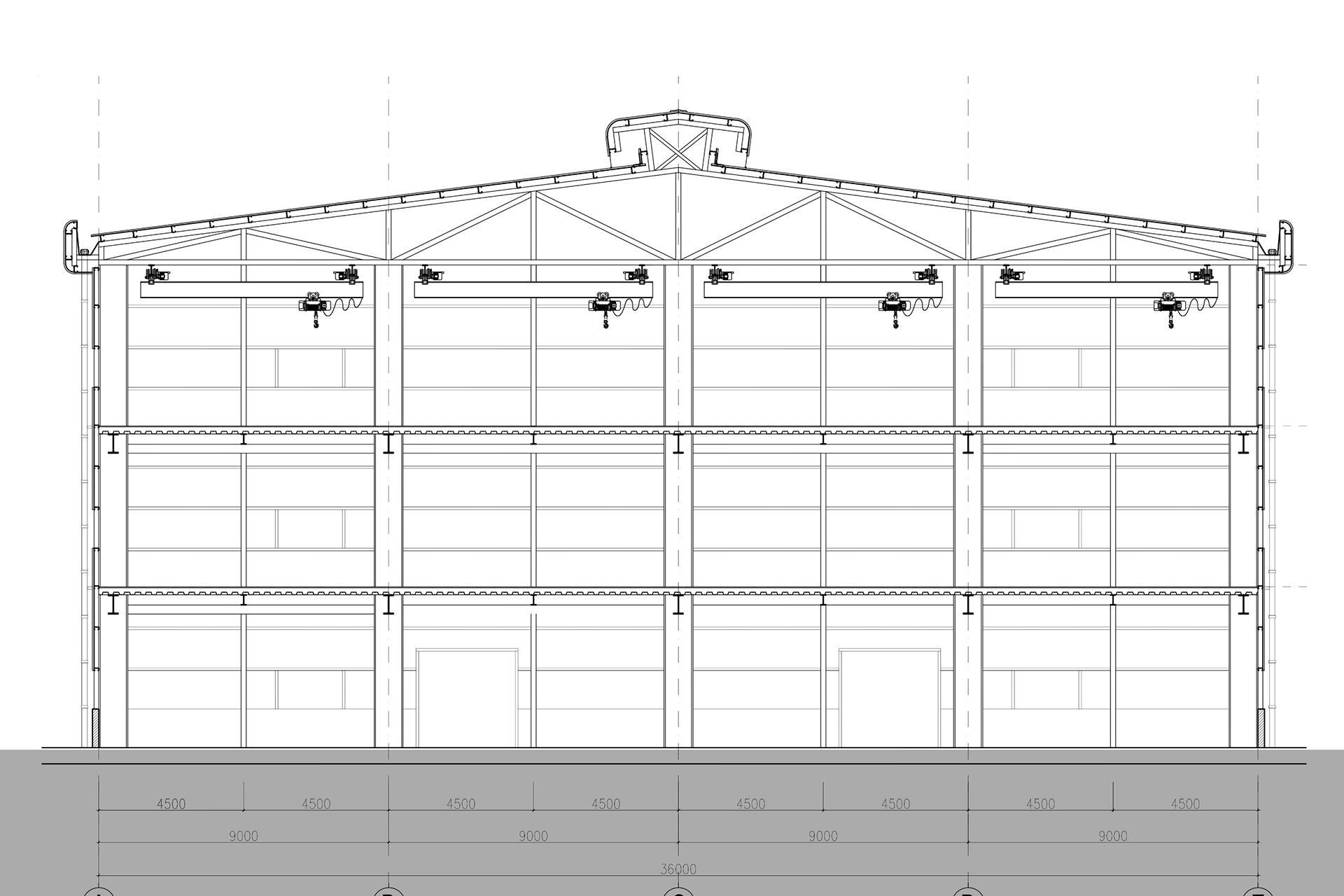

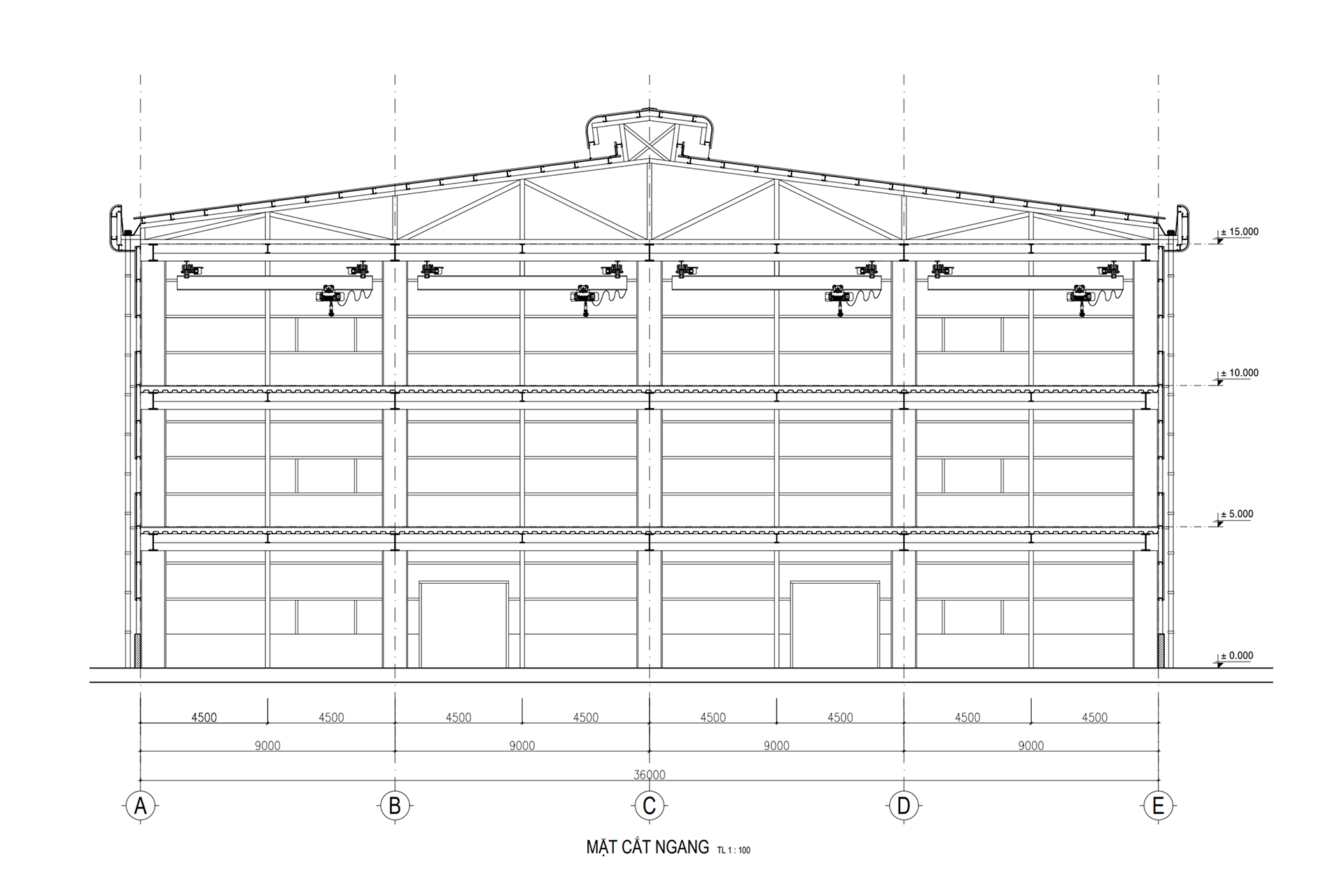

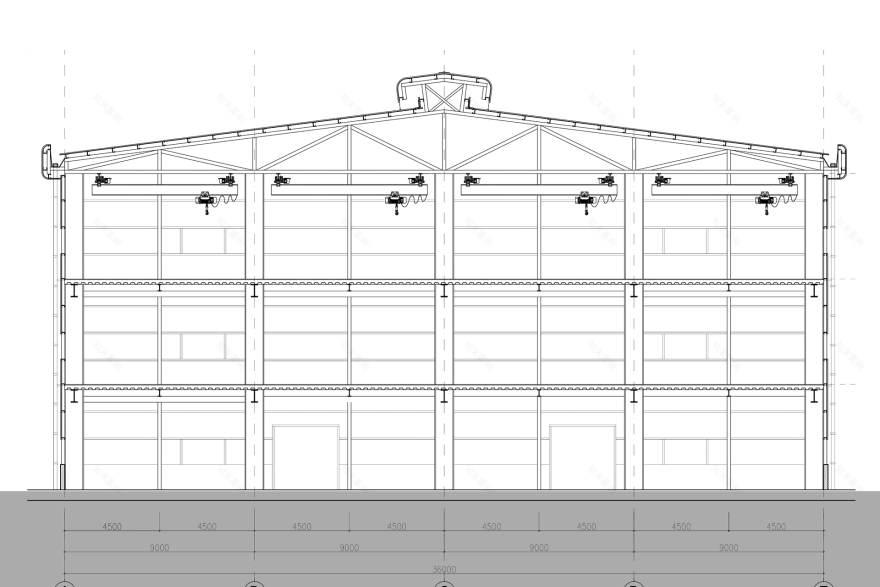

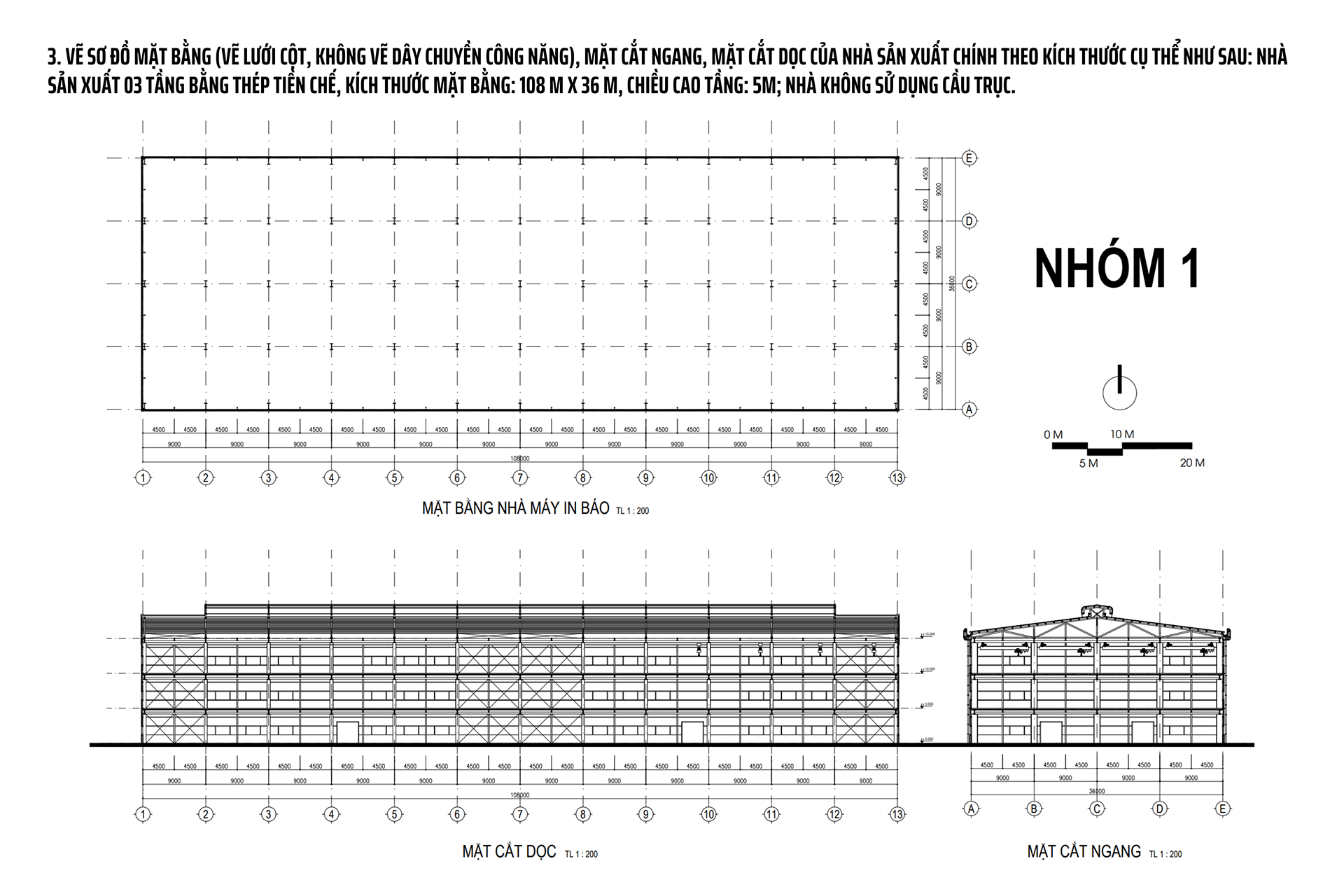

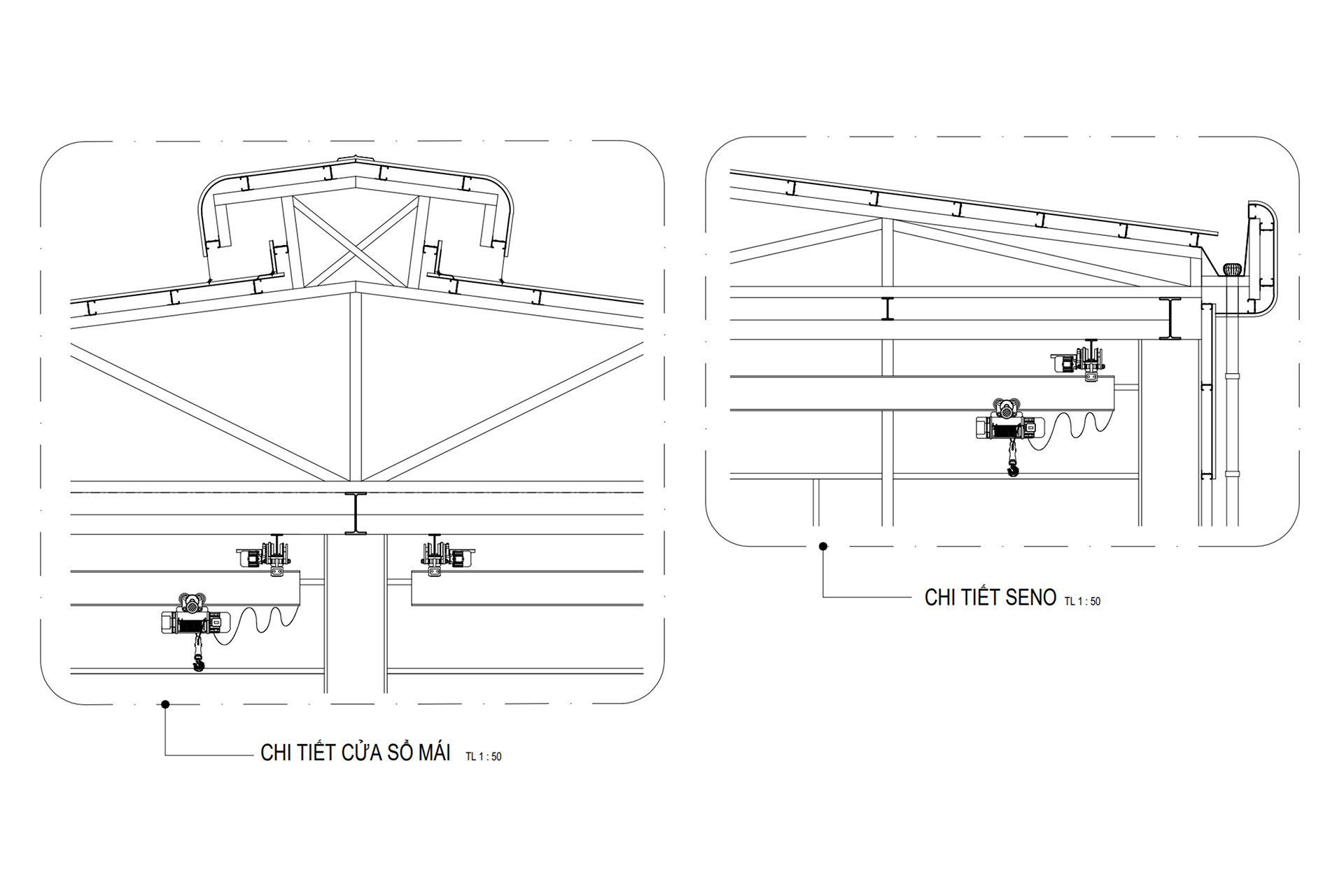

NOTE: Bản vẽ nhóm mình nộp có một chổ sai là dầm cầu trục nhóm mình có vẻ thêm một thanh đà để gạc lên. Nhưng nhóm mình được cô sửa là dầm cầu trục gác trực tiếp lên hệ kết cấu mang lực mái.

Bản vẻ này đã được sửa lại. Cũng là phần nhóm mình làm mô hình.

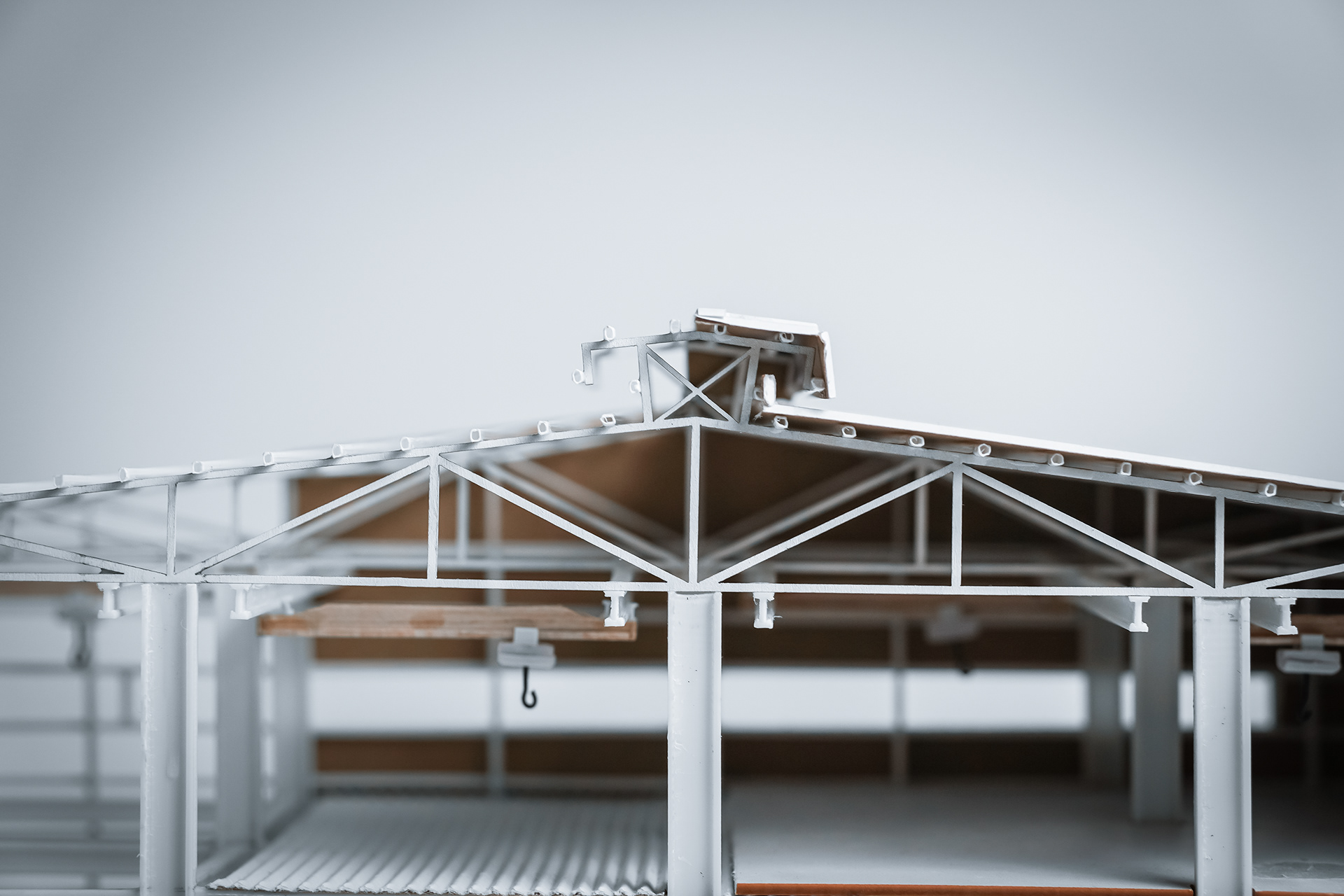

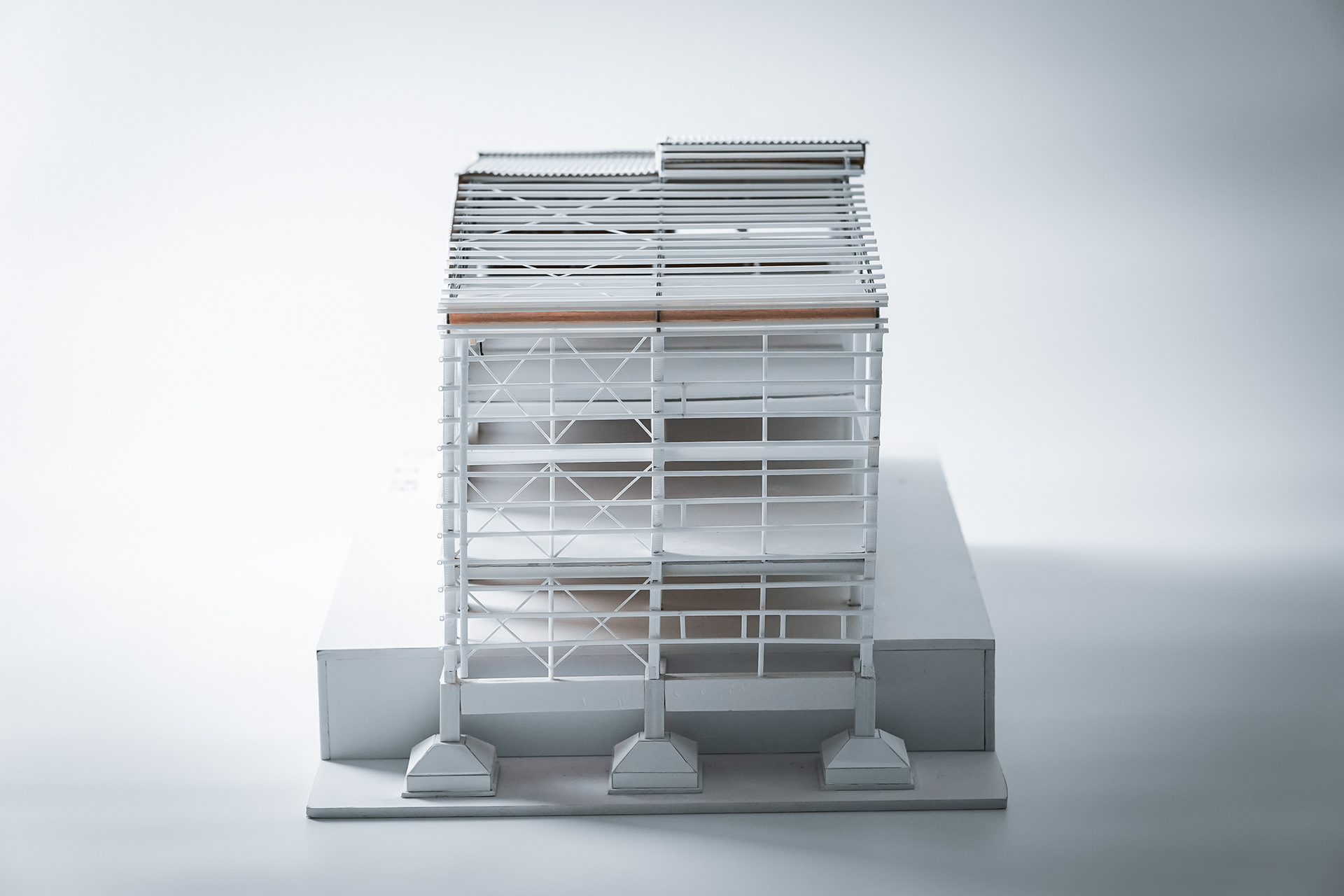

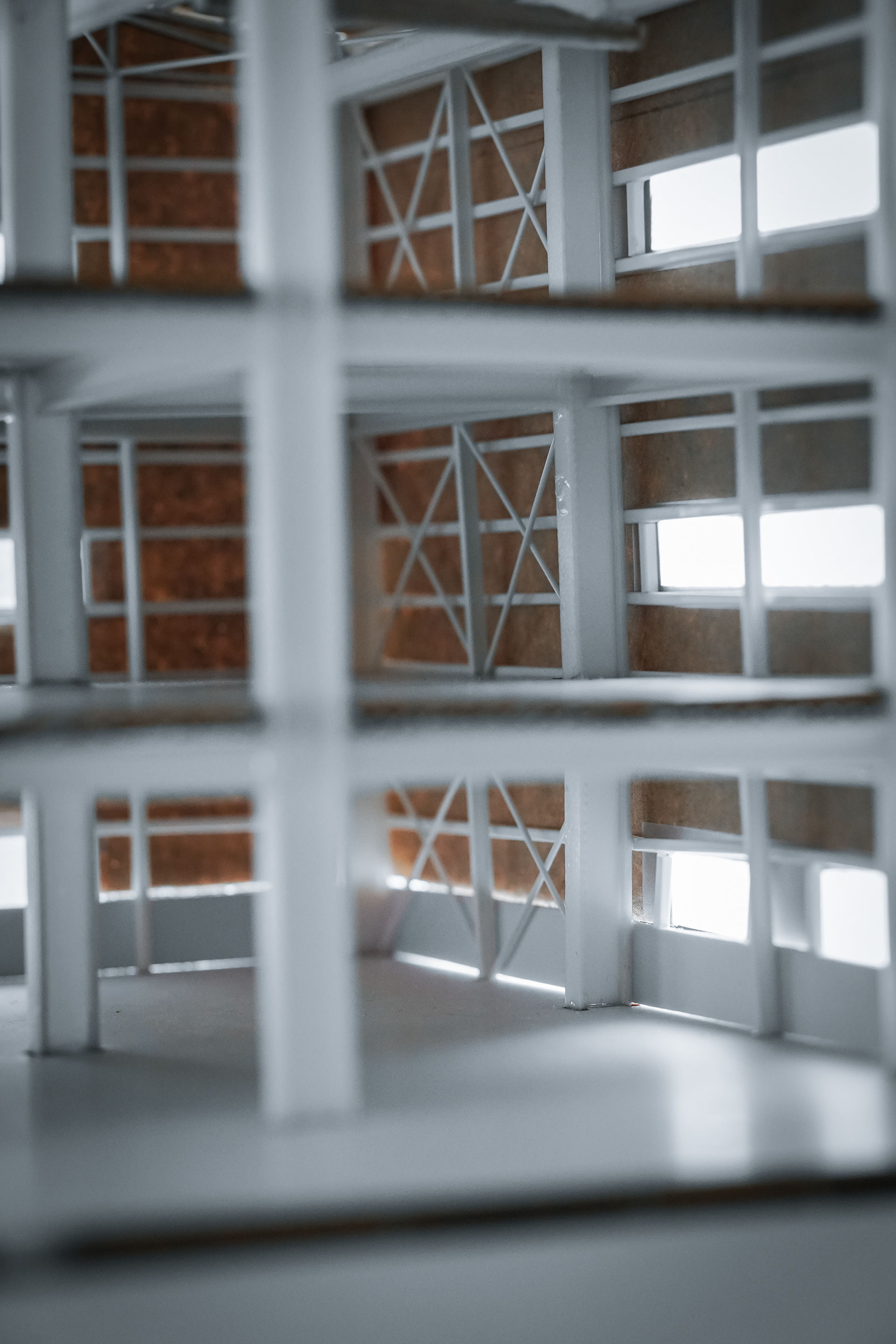

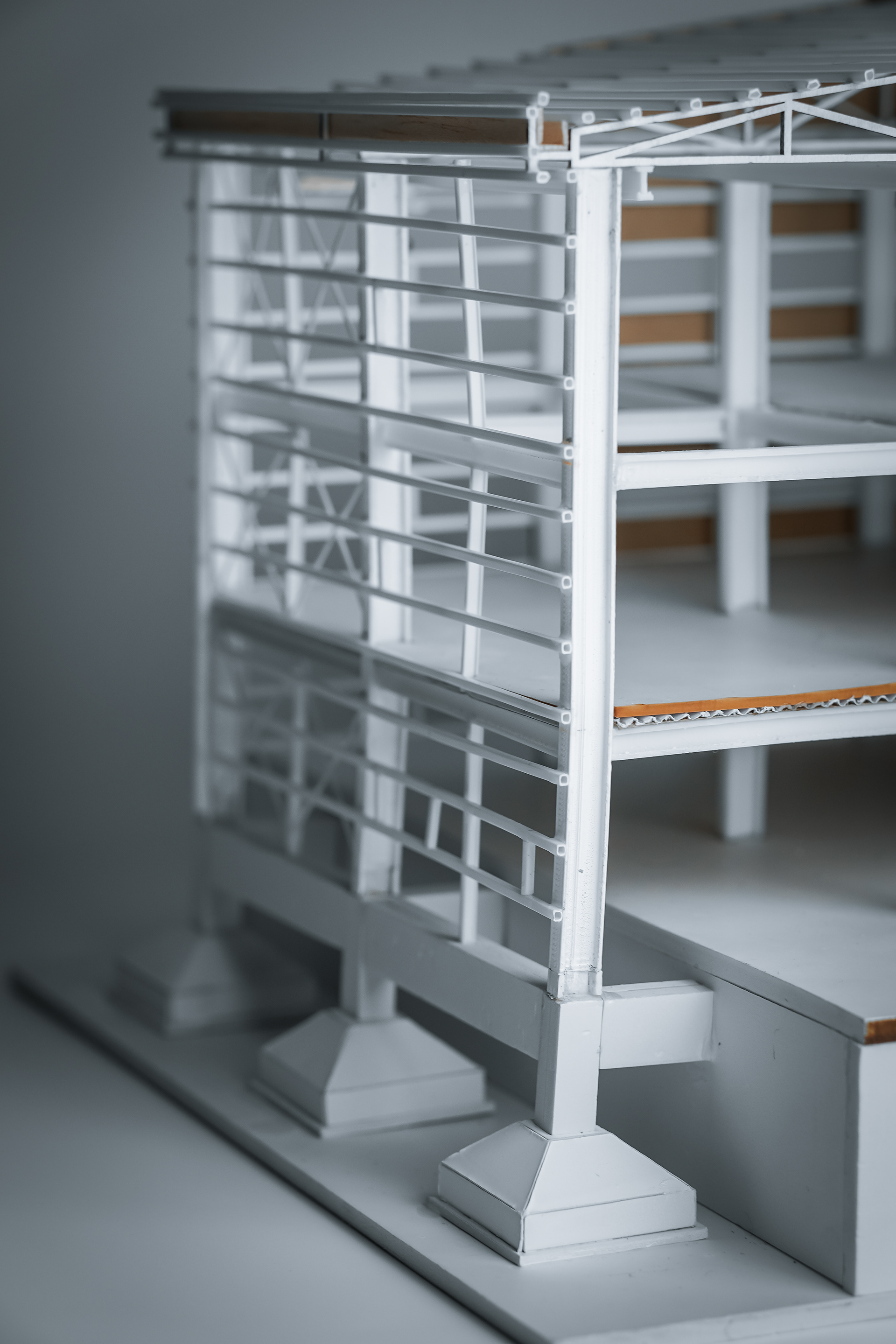

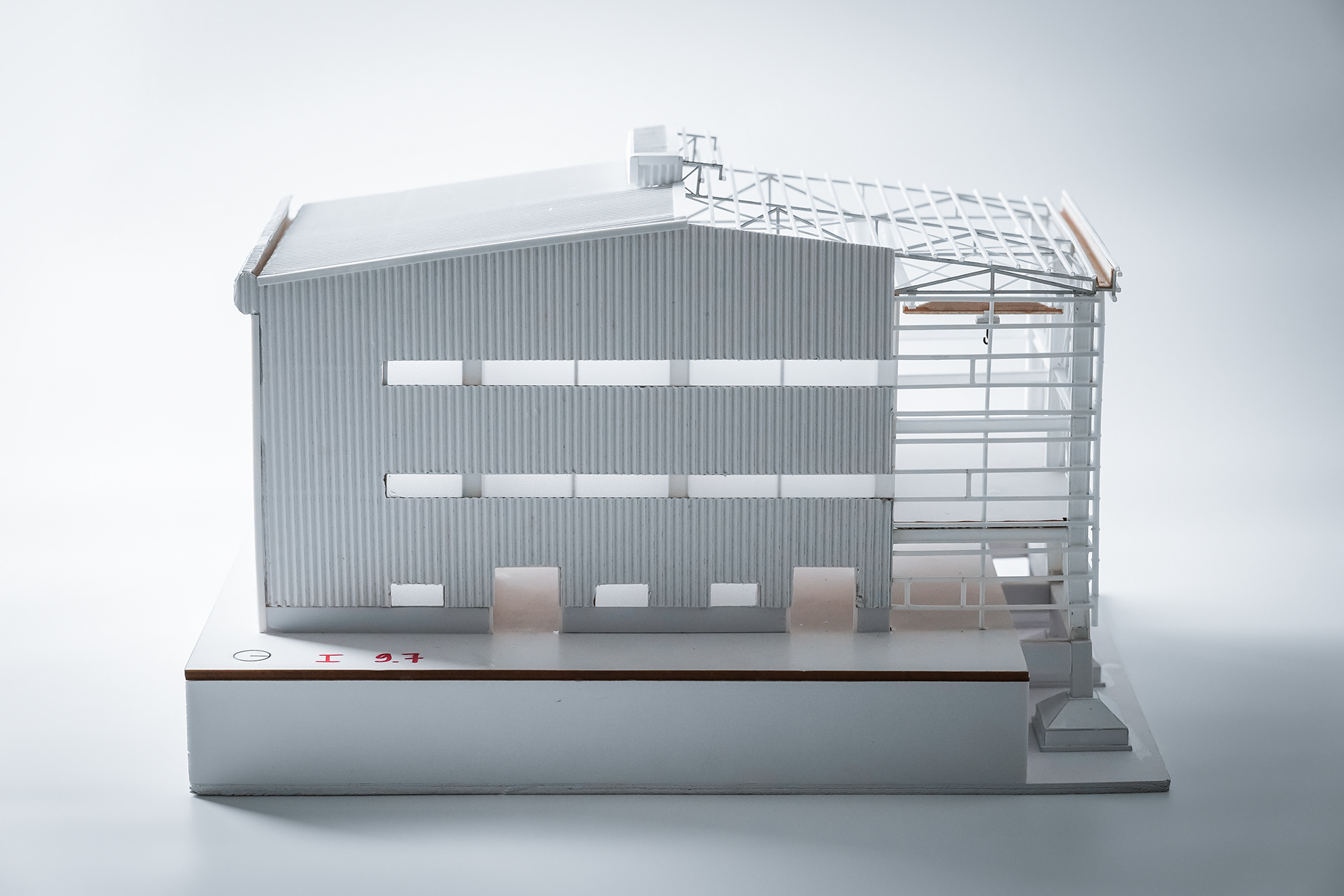

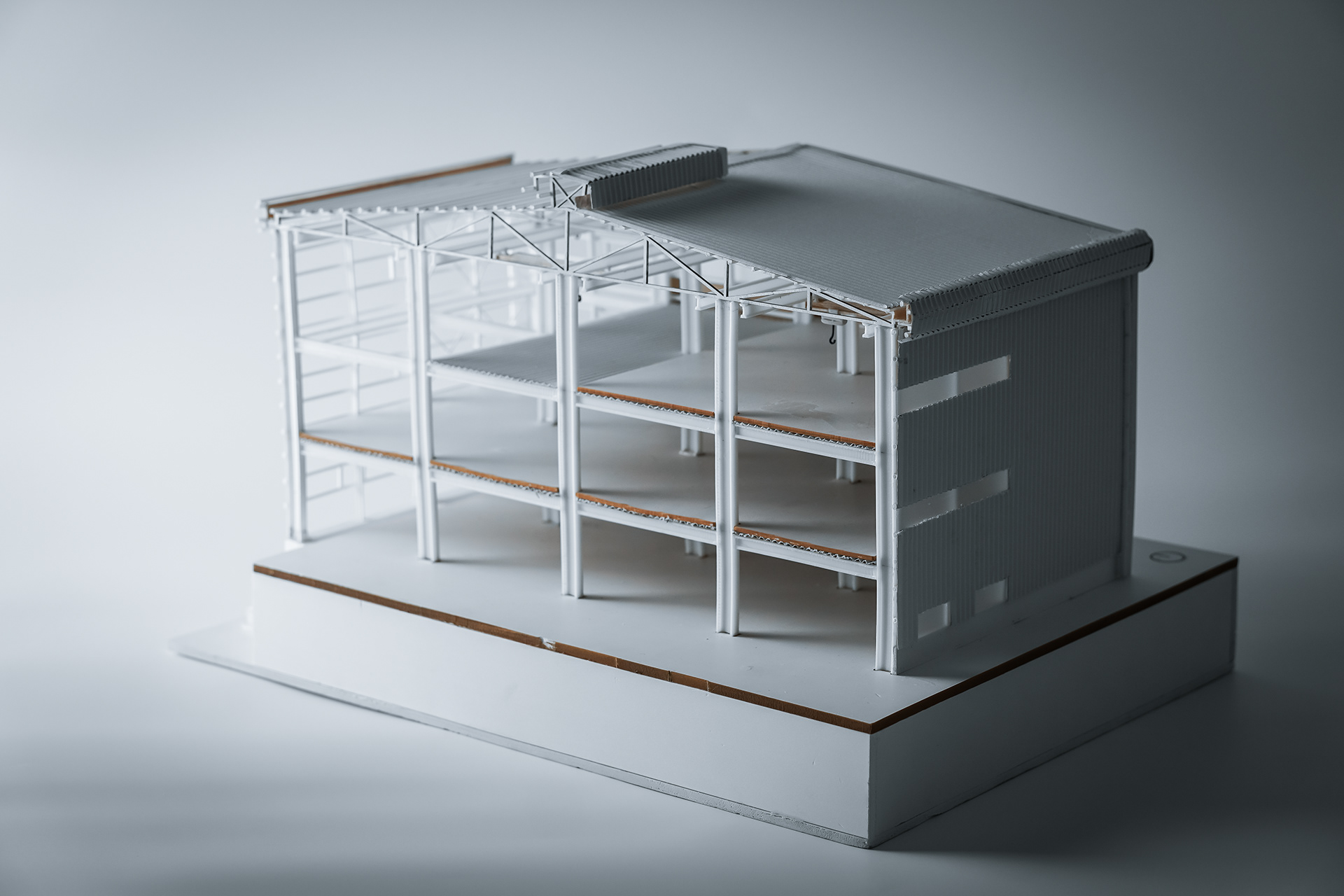

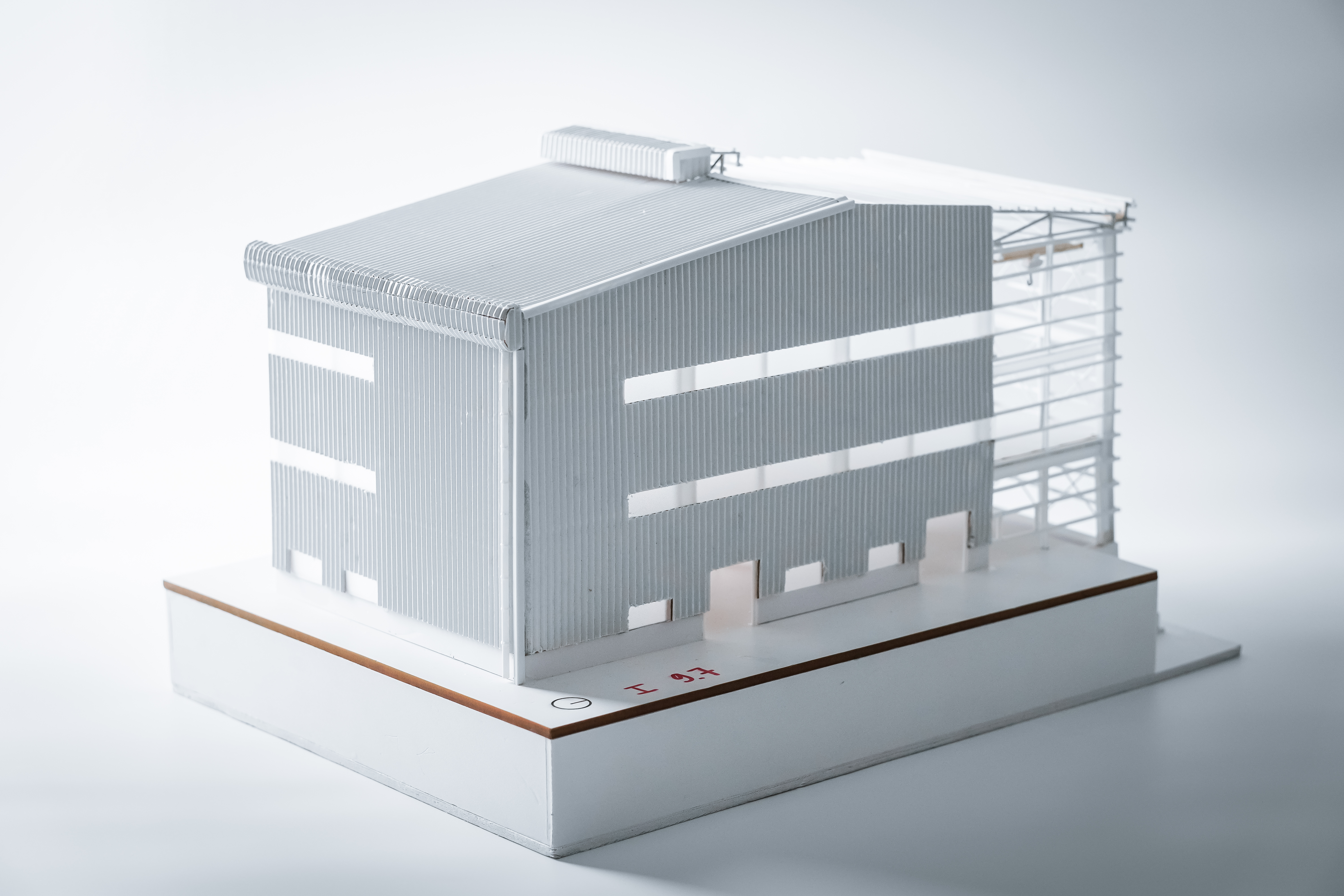

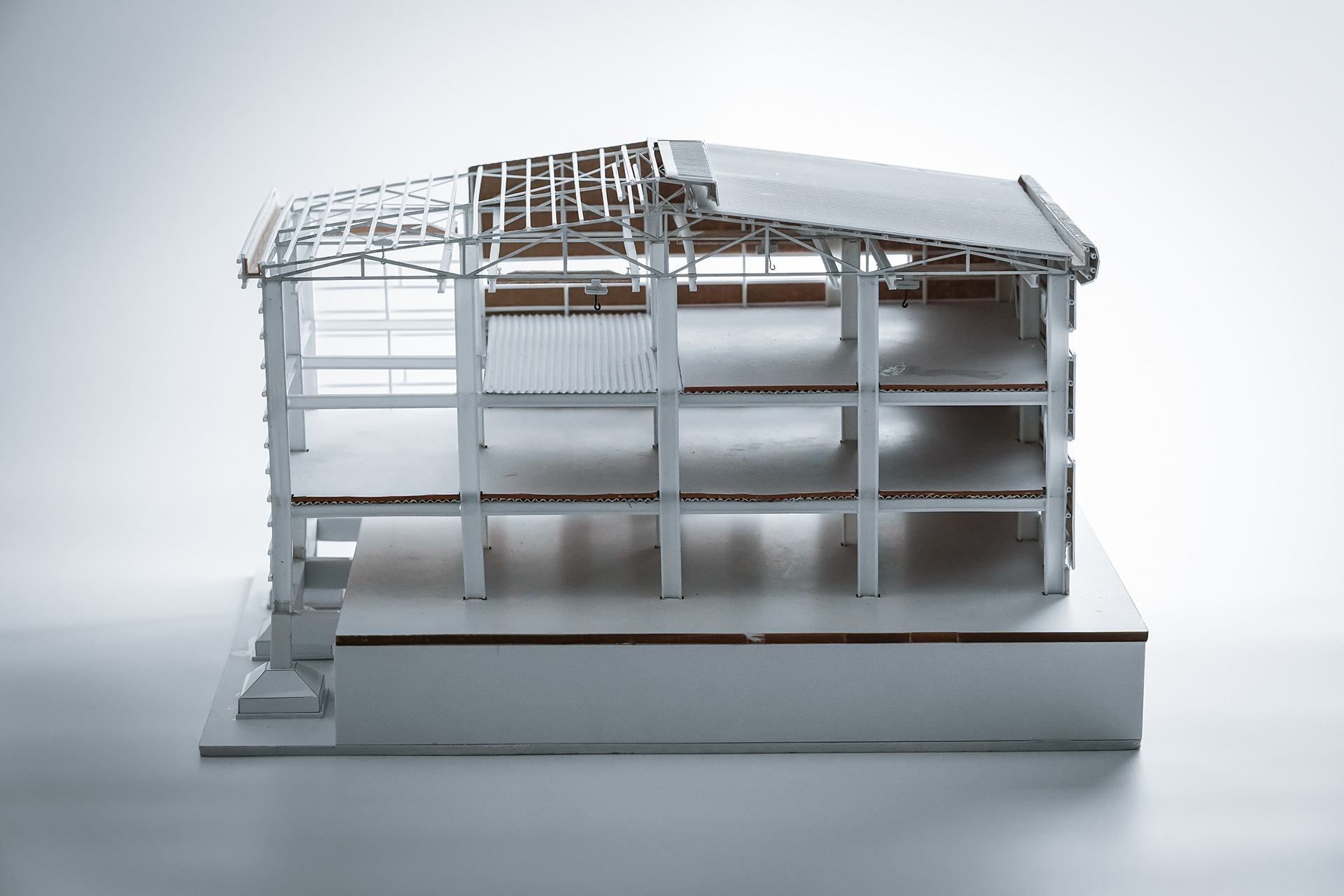

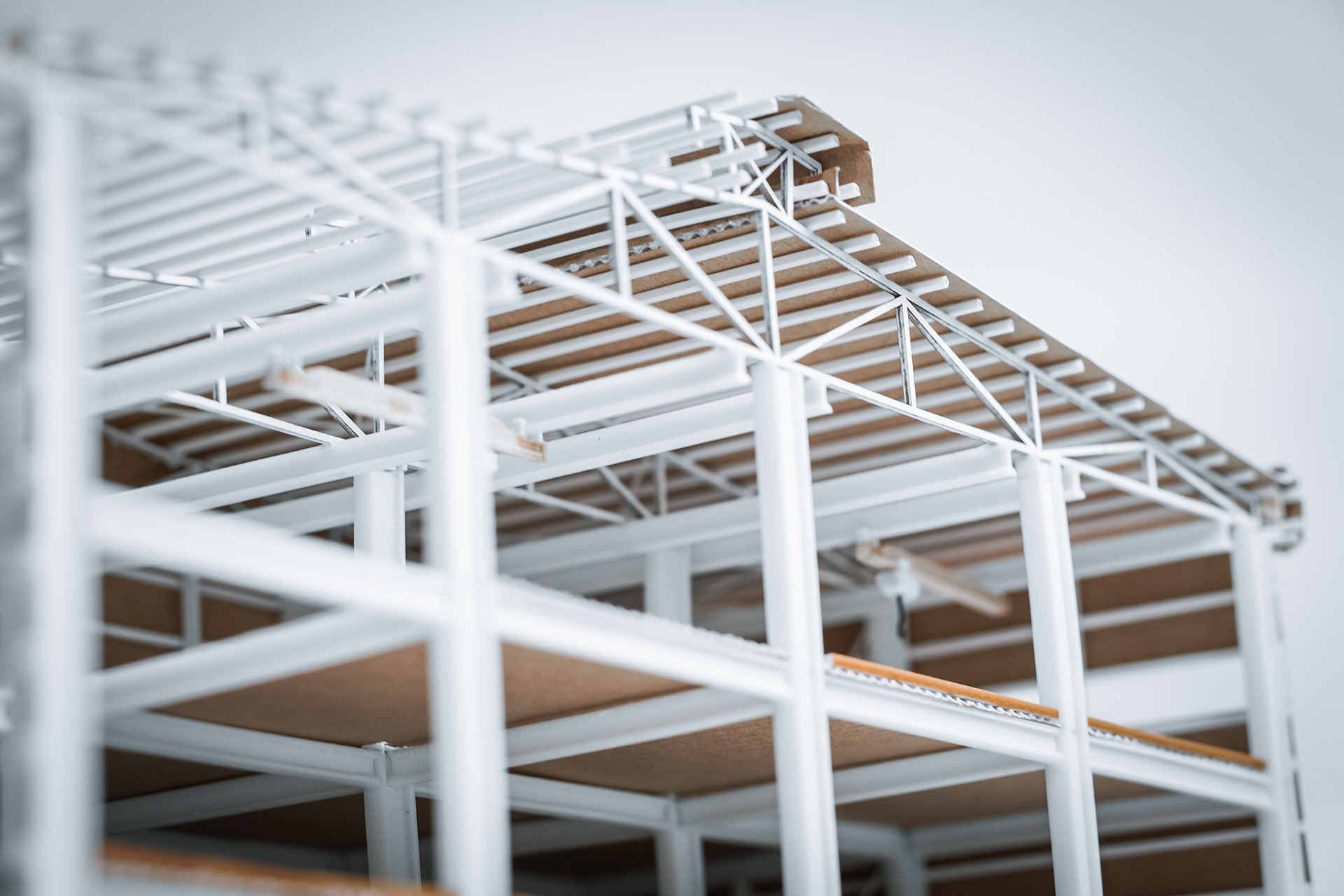

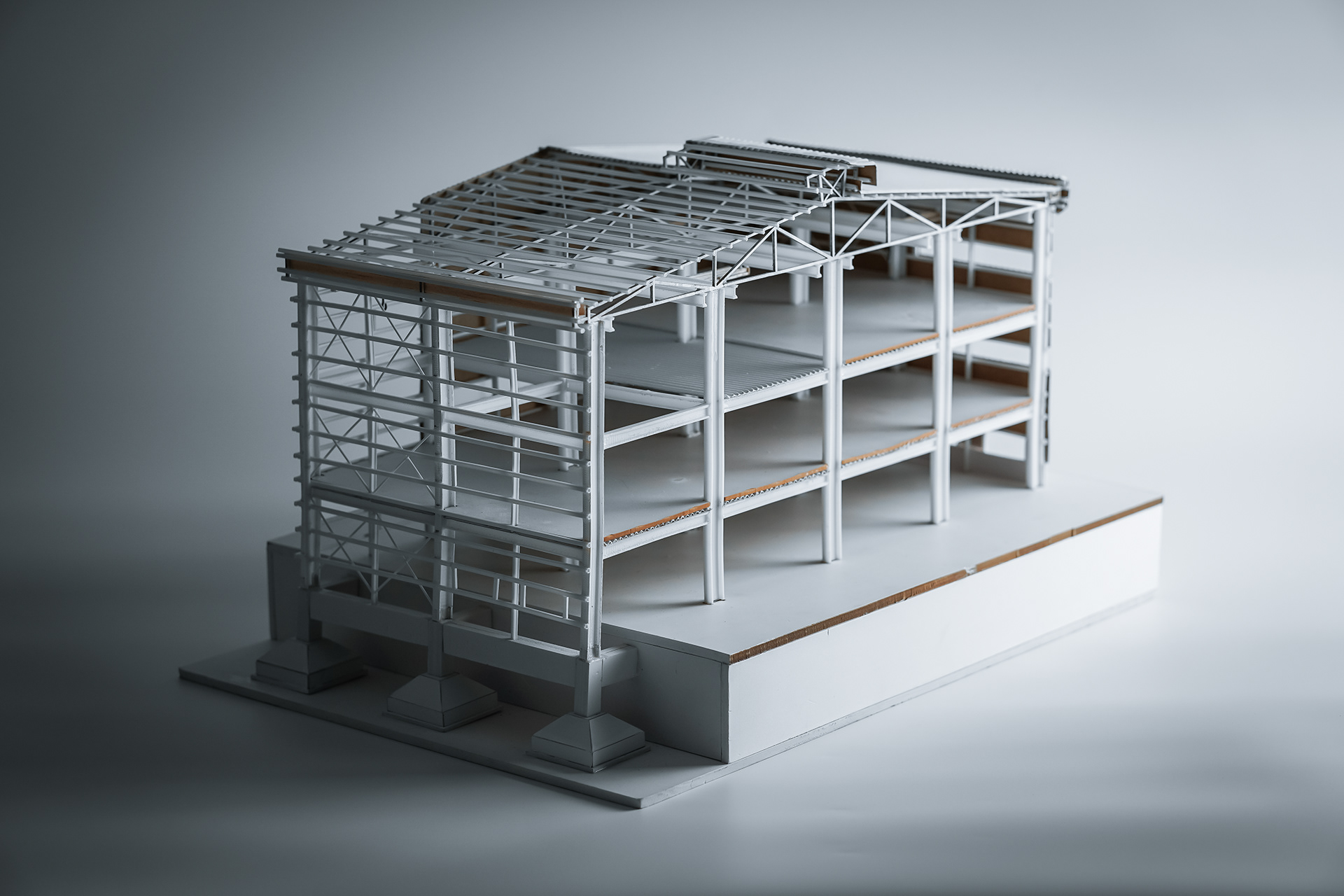

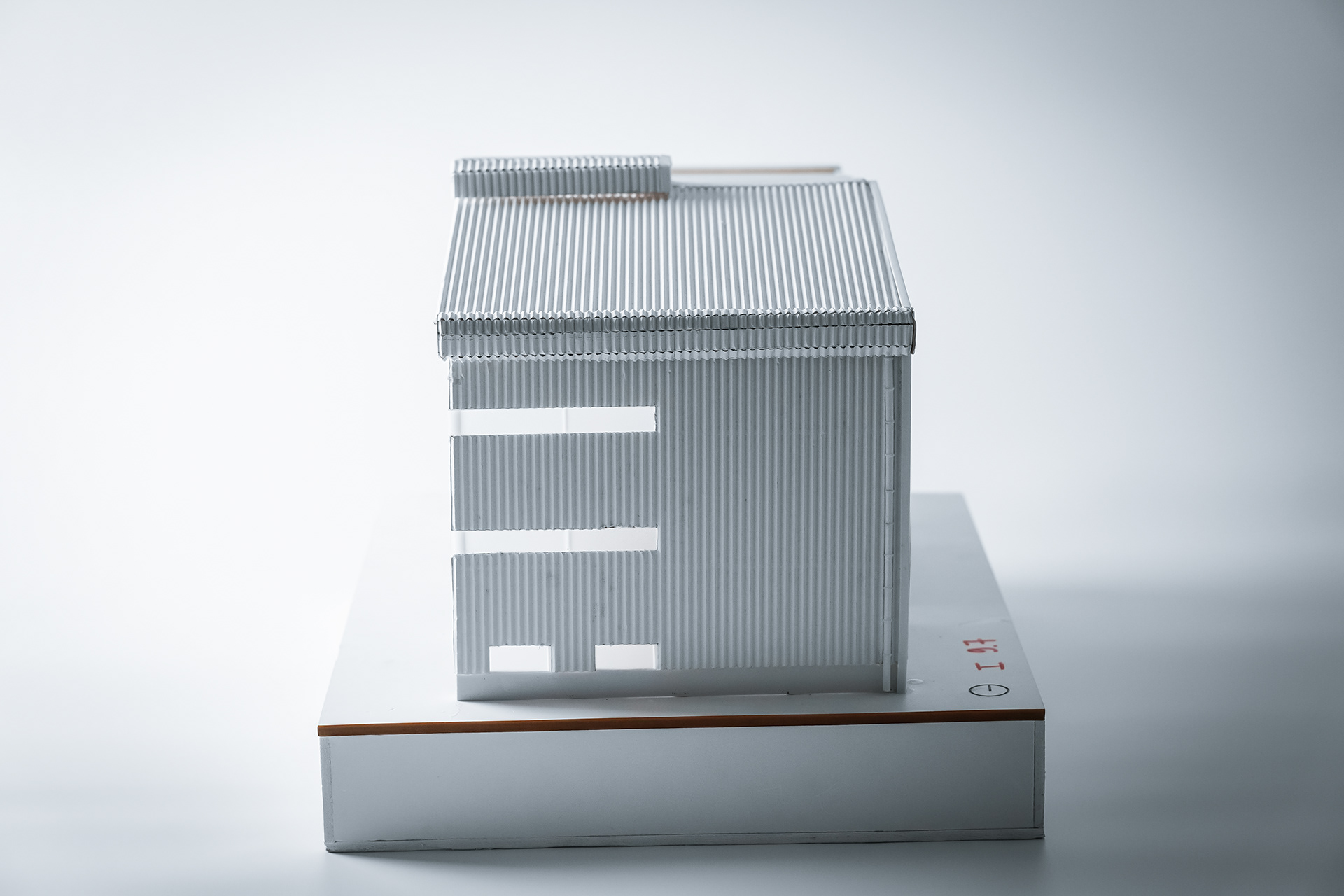

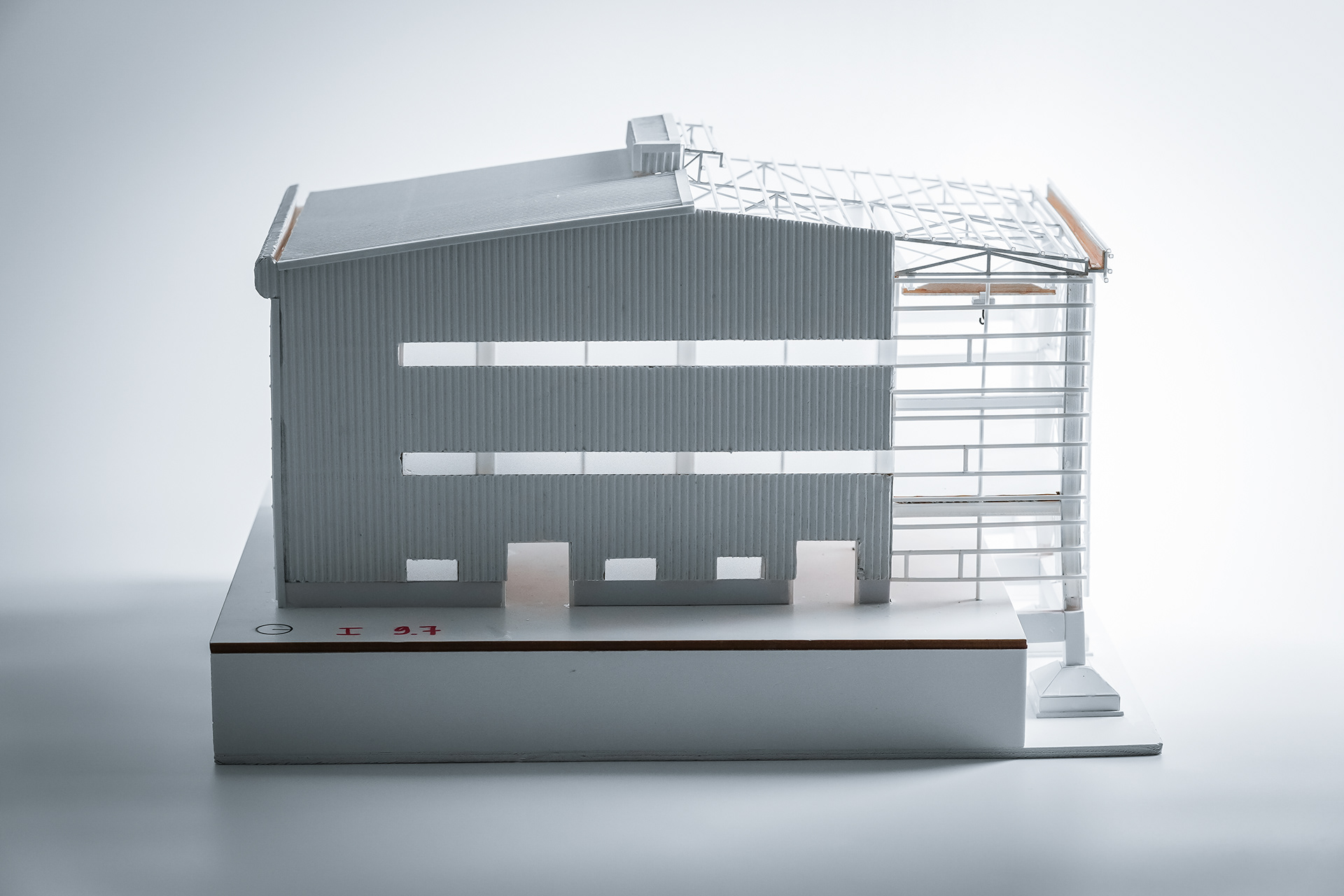

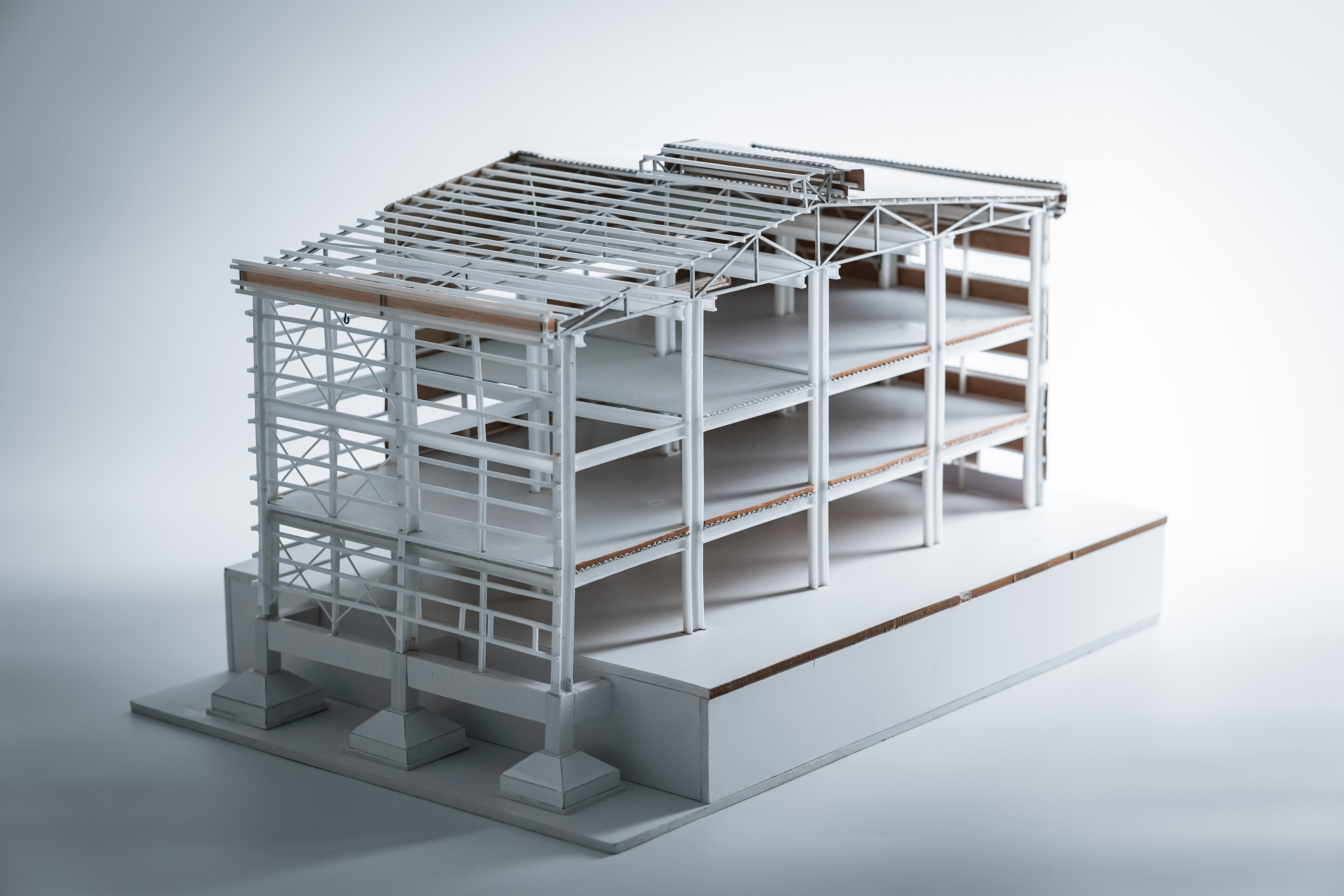

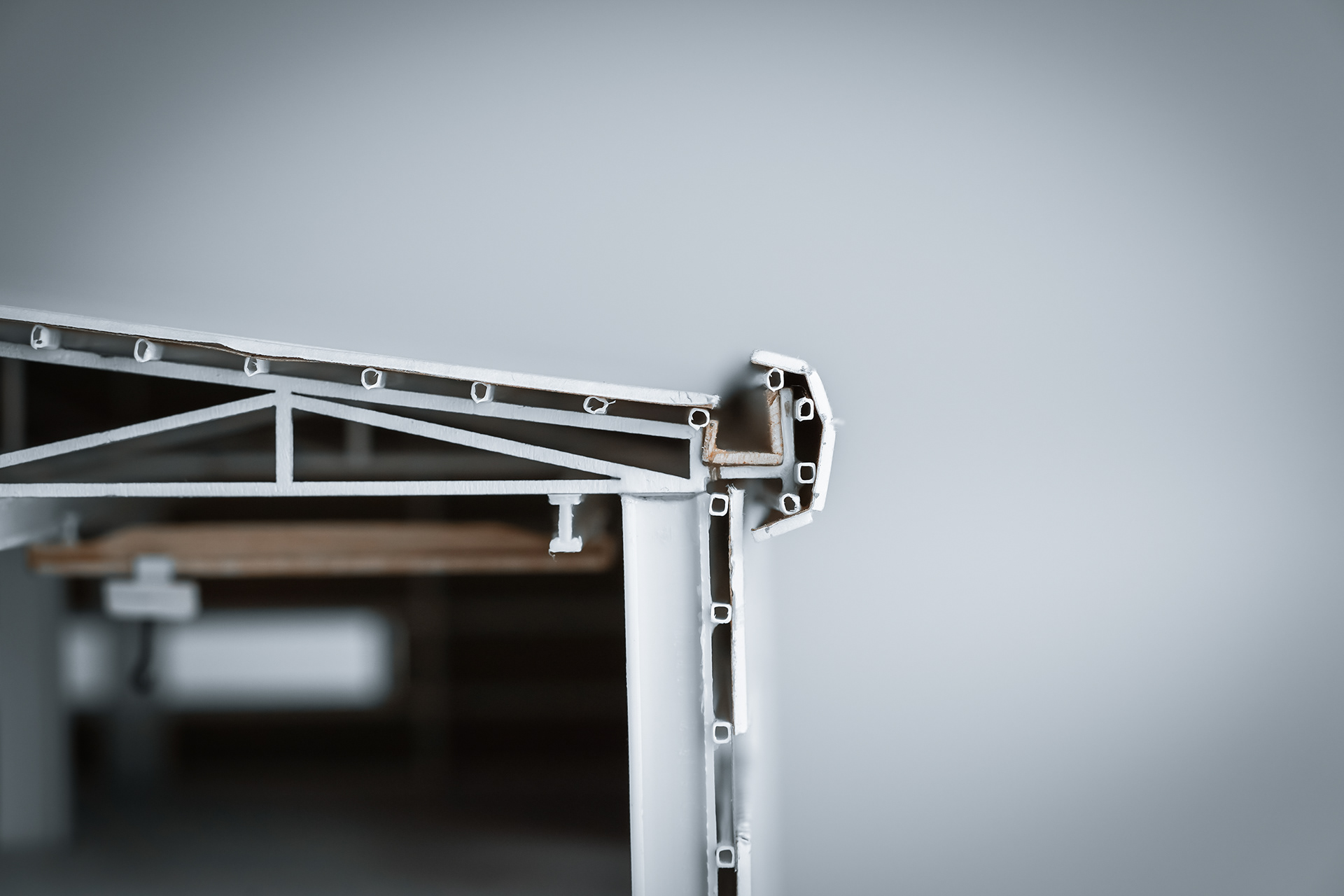

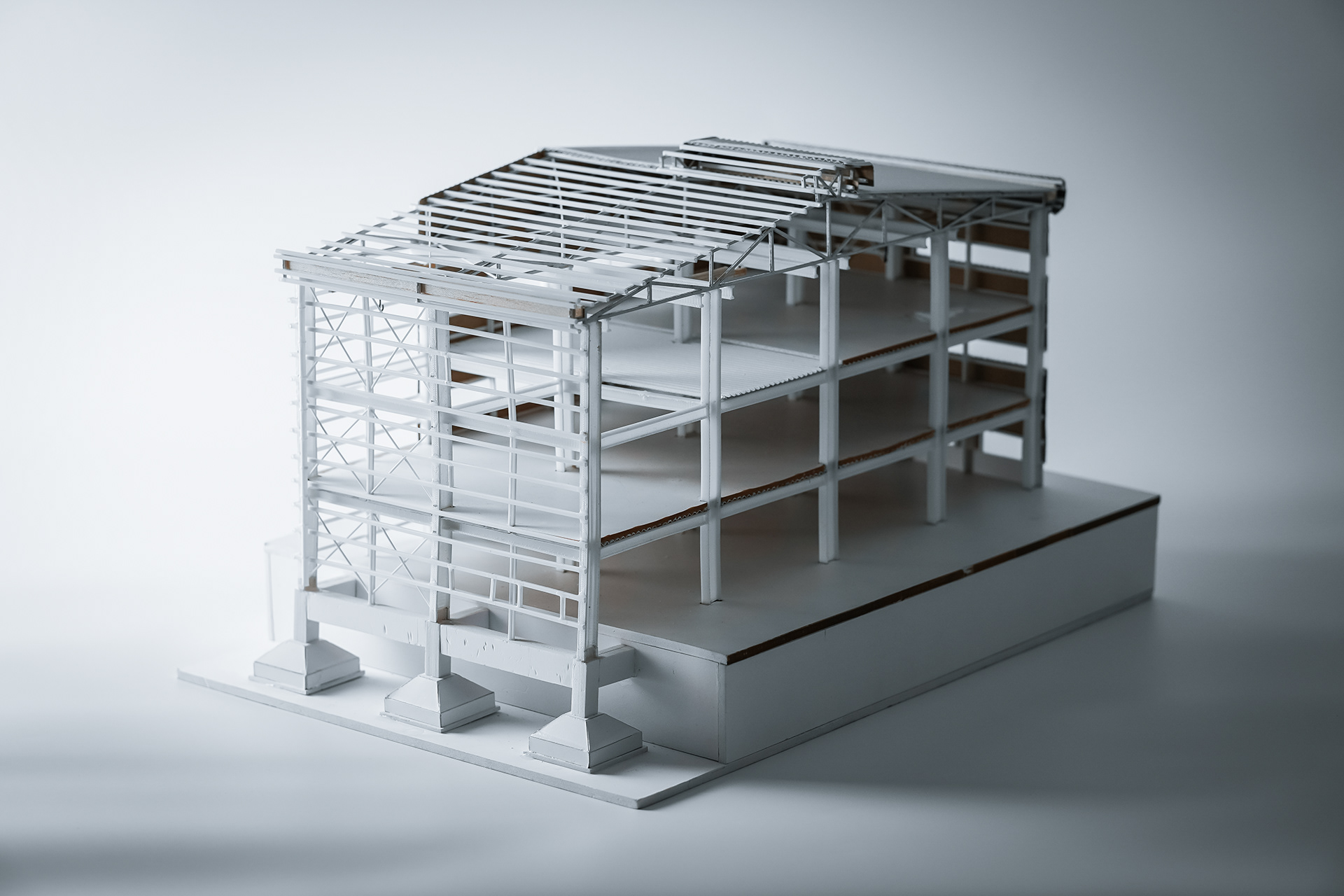

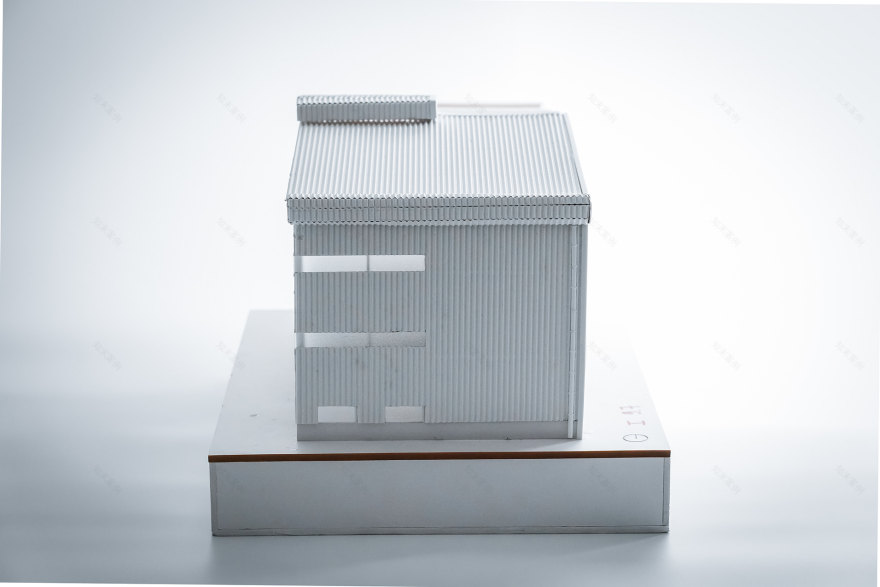

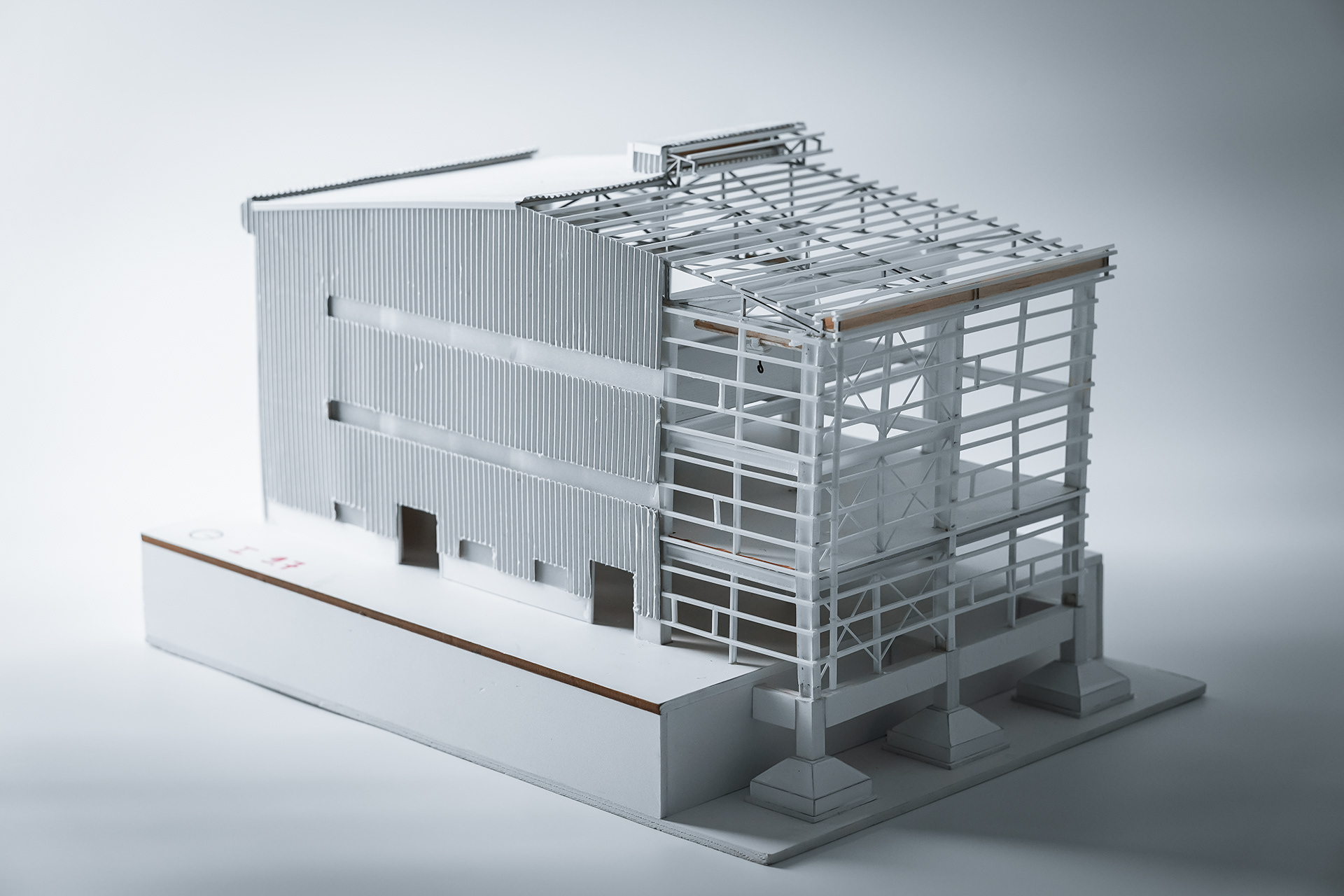

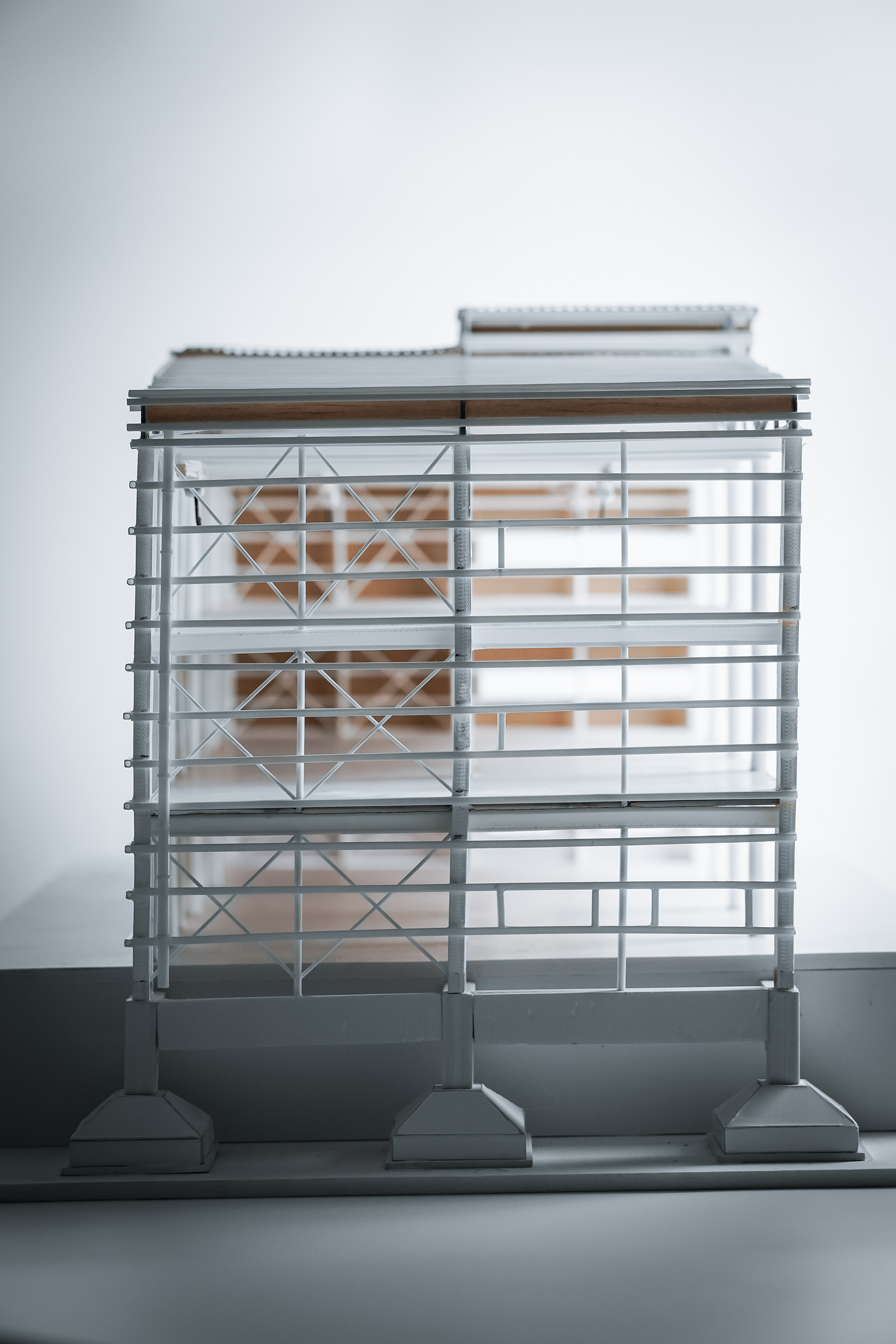

MÔ HÌNH TỈ LỆ 1/100

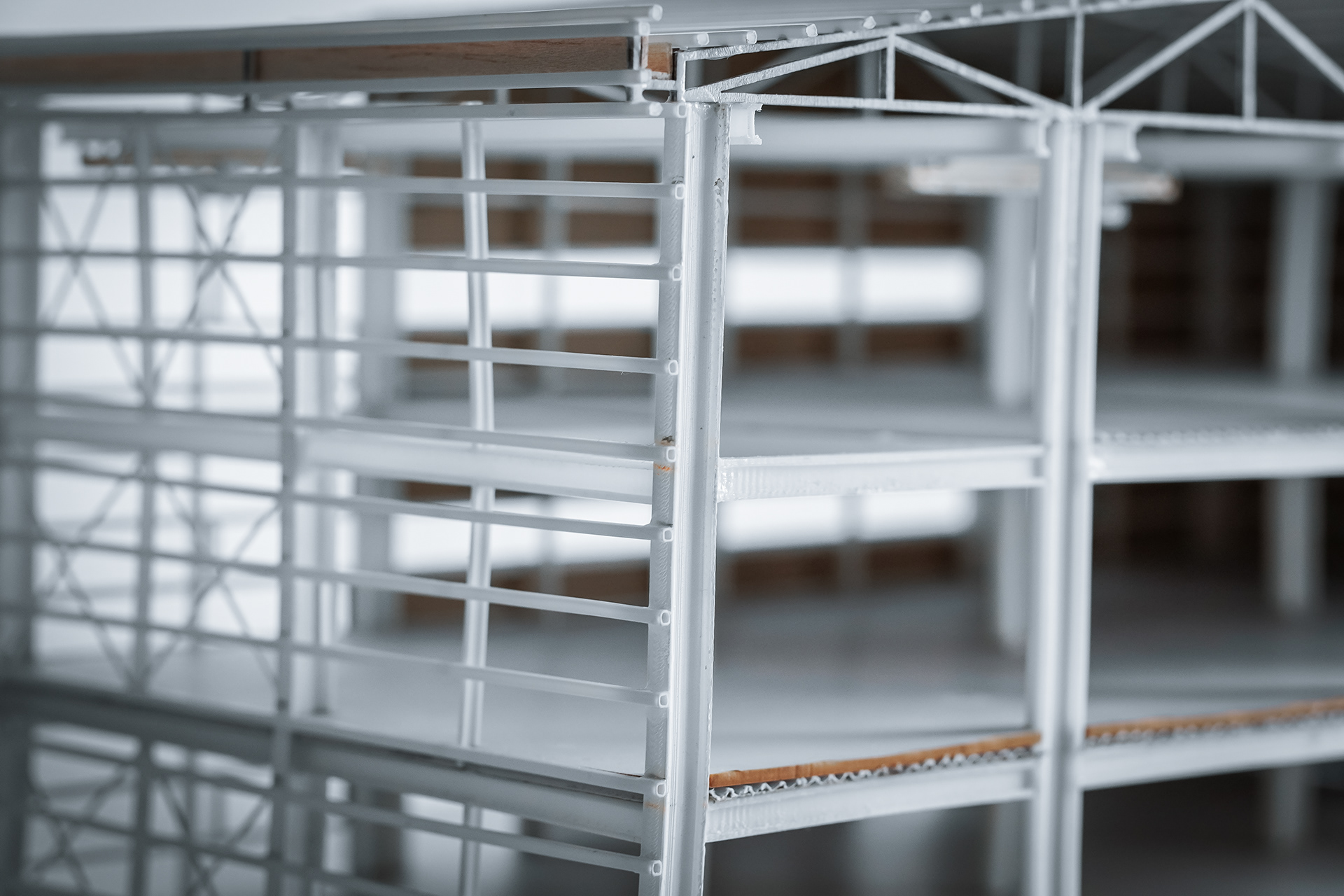

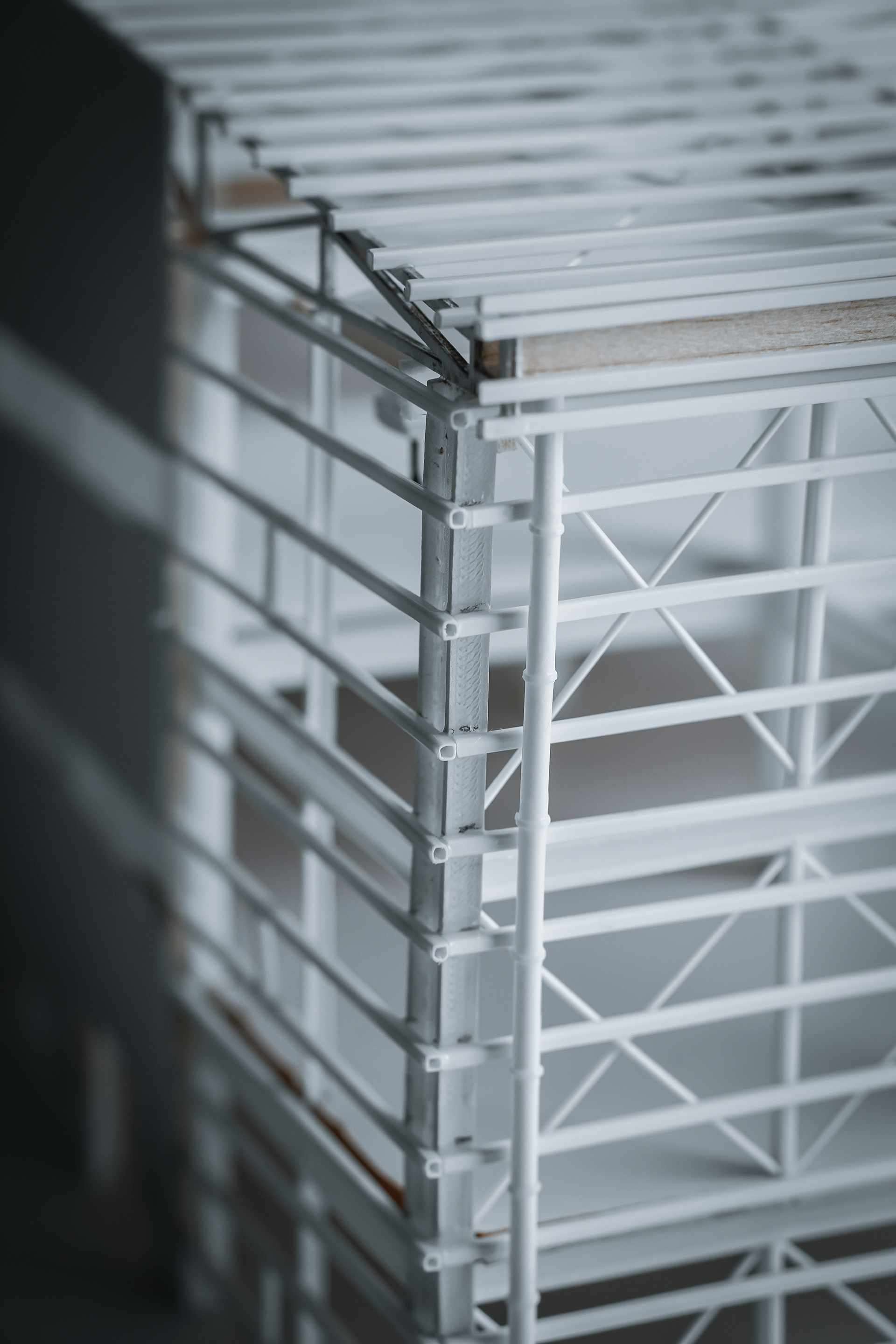

NOTE: Mô hình này nhóm mình làm tầm hai tuần. Cột thép thì mình đi in 3d, hệ kết cấu mang lực mái thì tui mình đi cắt, bản sàn thì tụi mình cũng đi cắt. Tuy nhiên, khi chuyển từ bản vẽ sang mô hình thì một số số liệu tui mình phải thay đổi( ví dụ: file Sketchup cột thì tui mình phải cho độ dày cột to ra thì chổ in mới in được, bản sàn đi cắt cũng phải chỉnh kích thước vì cột đã thay đổi,...). dẫn đến cột sẽ không được thẳng. Ở mô này mình thấy người đảm nhận phần bản vẽ sẽ là người quan trọng vì bản vẽ sẽ đồng hành từ đầu đến khi thuyết trình và đến lúc làm mô hình.

Phần chấm môt hình sẽ một phần điểm, khi lên chấm mô hình mọi sẽ còn thêm phần câu hỏi cá nhân( kết cấu mang lực mái, giàn phẳng, Hgd Hdd,...)

CHÚC MN CÓ MỘT KẾT QUẢ TỐT!
