巴西 Bai·o 庇护所丨巴西里约热内卢丨格鲁阿

项目名称：巴西Baixo庇护所

位置：巴西

建筑师: 格鲁阿

照片:拉斐尔·萨利姆

“Abrigo Baixo”是里约热内卢地区vines valley的一个场地上的3个项目建筑的一部分:“Pavilhã”(第一个将于2016年建造)、“Abrigo Alto”和“Abrigo Baixo”，计划于2019年建造，并于2022年完工。每个房间都有30平方米的内部空间，并有一个预留的睡眠空间(用光幕隔开)，一个与前甲板相连的房间，一个小厨房和一个设备齐全的浴室。山谷避难所遵循相同的建筑系统和布局:跨度为3至5米，支撑物从木柱到陶瓷砌石墙不等。实木框架支撑着热声梯形瓦板屋顶，倾斜形成高达1.80米的屋檐。在更受控制的环境(卧室和浴室)中，钢筋混凝土薄板充当天花板，形成与外部的双层绝缘。在俯瞰山谷的部分，“Abrigo Baixo”由胶合板封闭，在两个不同的高度打开，这是指传统的农场大门系统。

巴西Baixo庇护所外部实景图

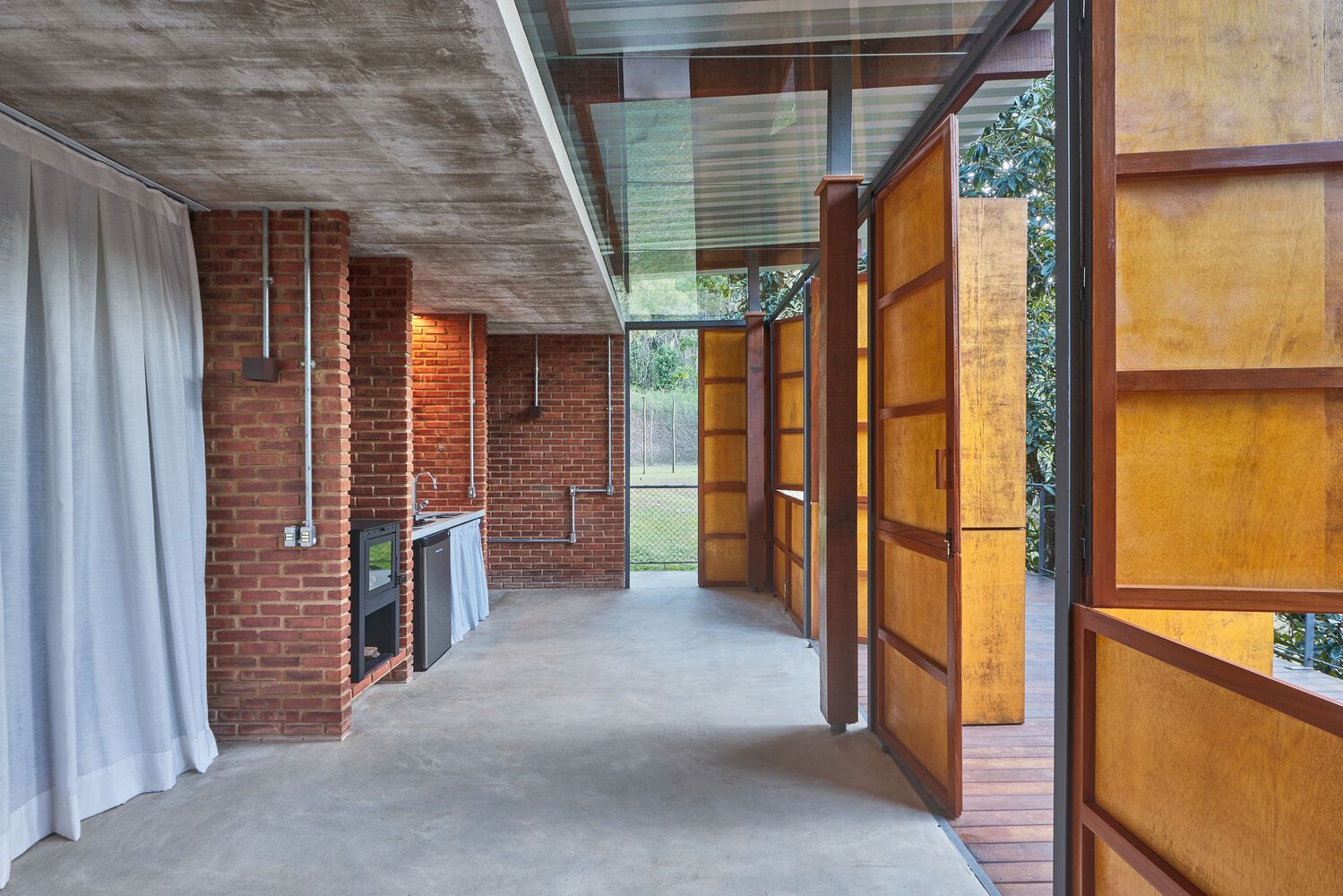

巴西Baixo庇护所内部实景图

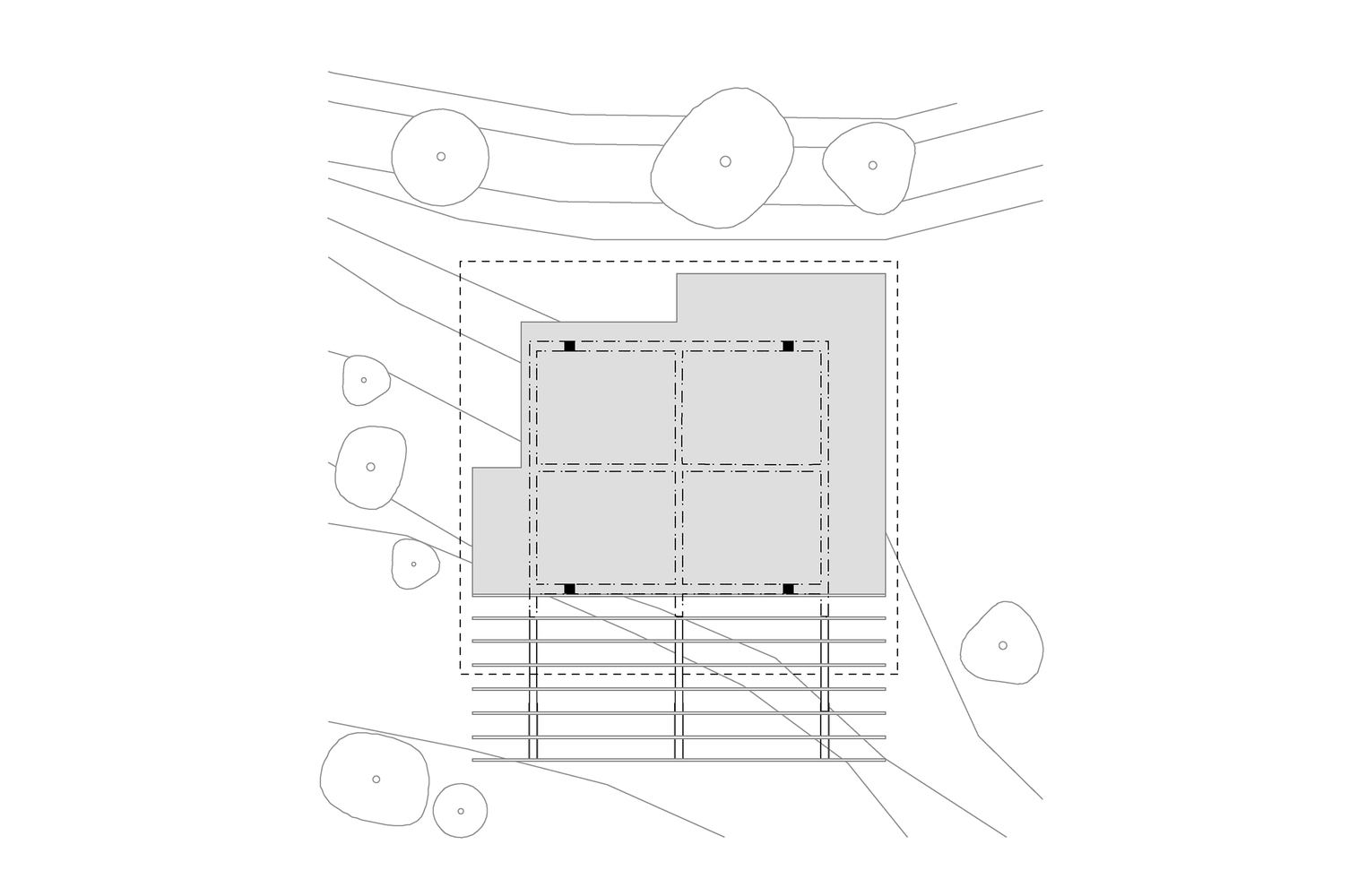

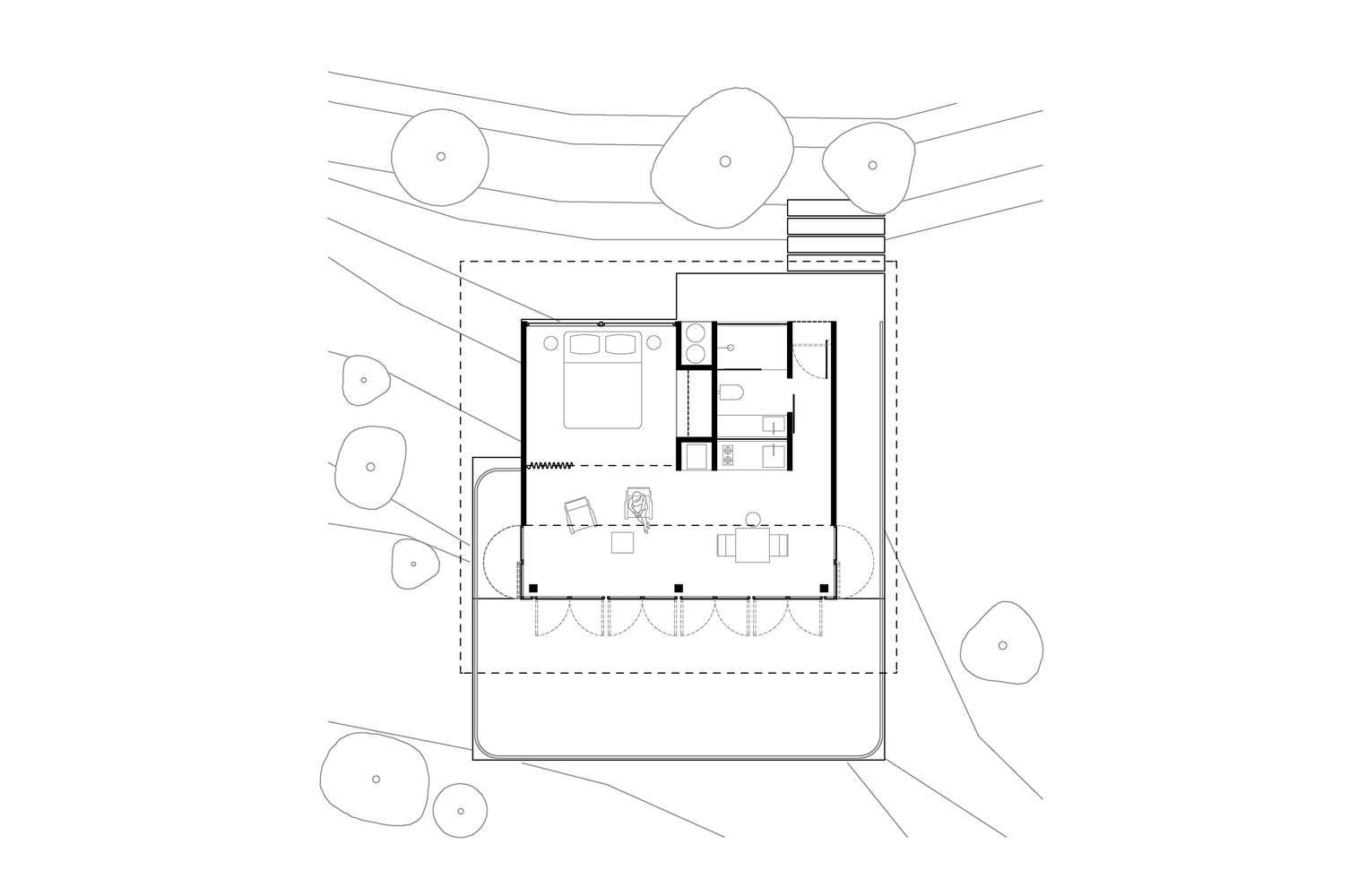

巴西Baixo庇护所平面图

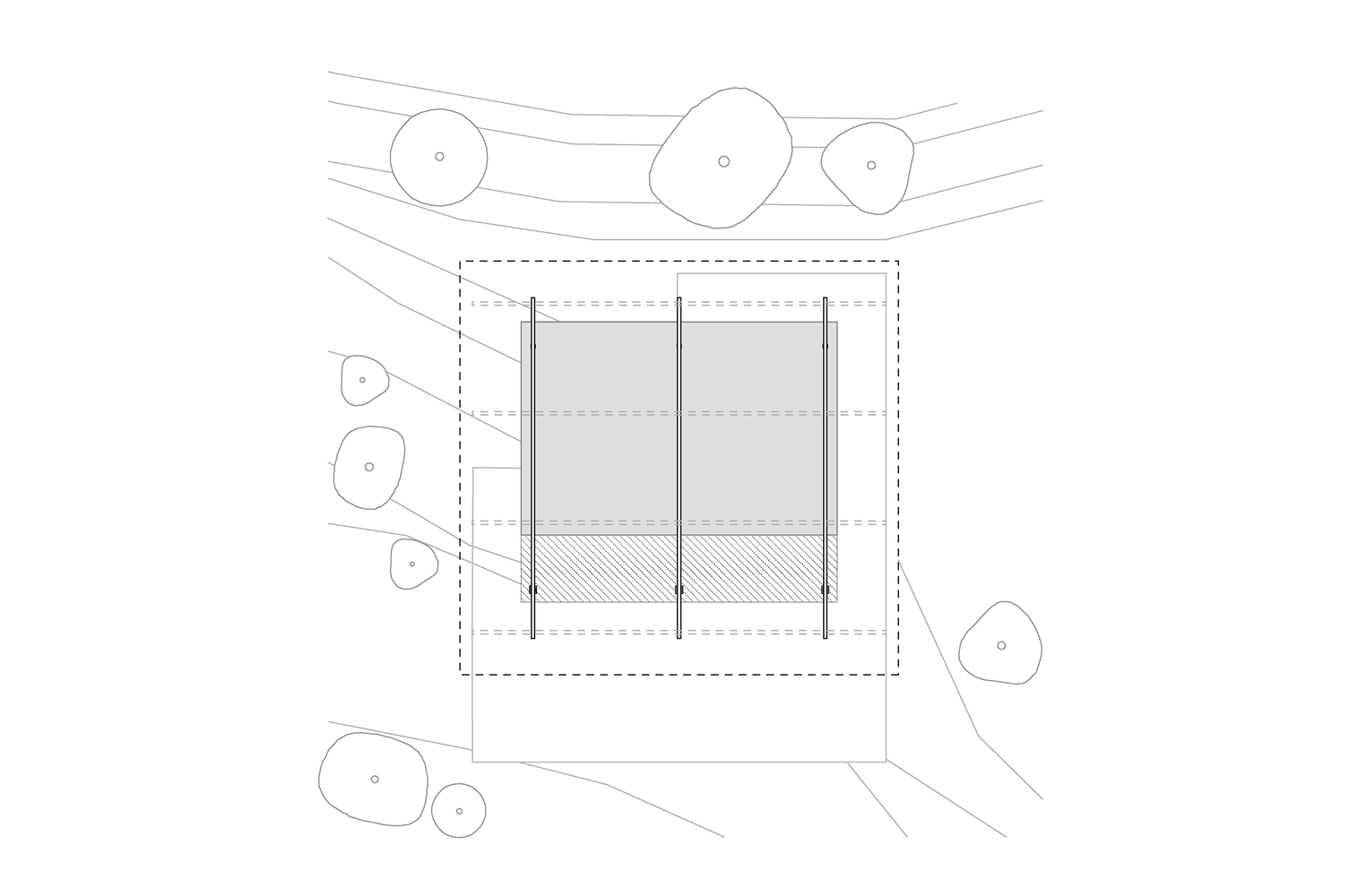

巴西Baixo庇护所平面图

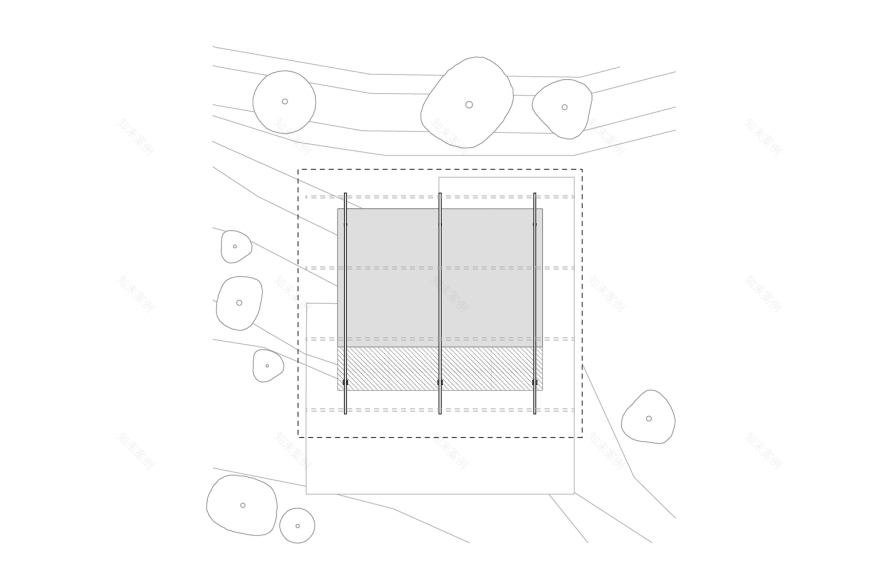

巴西Baixo庇护所平面图

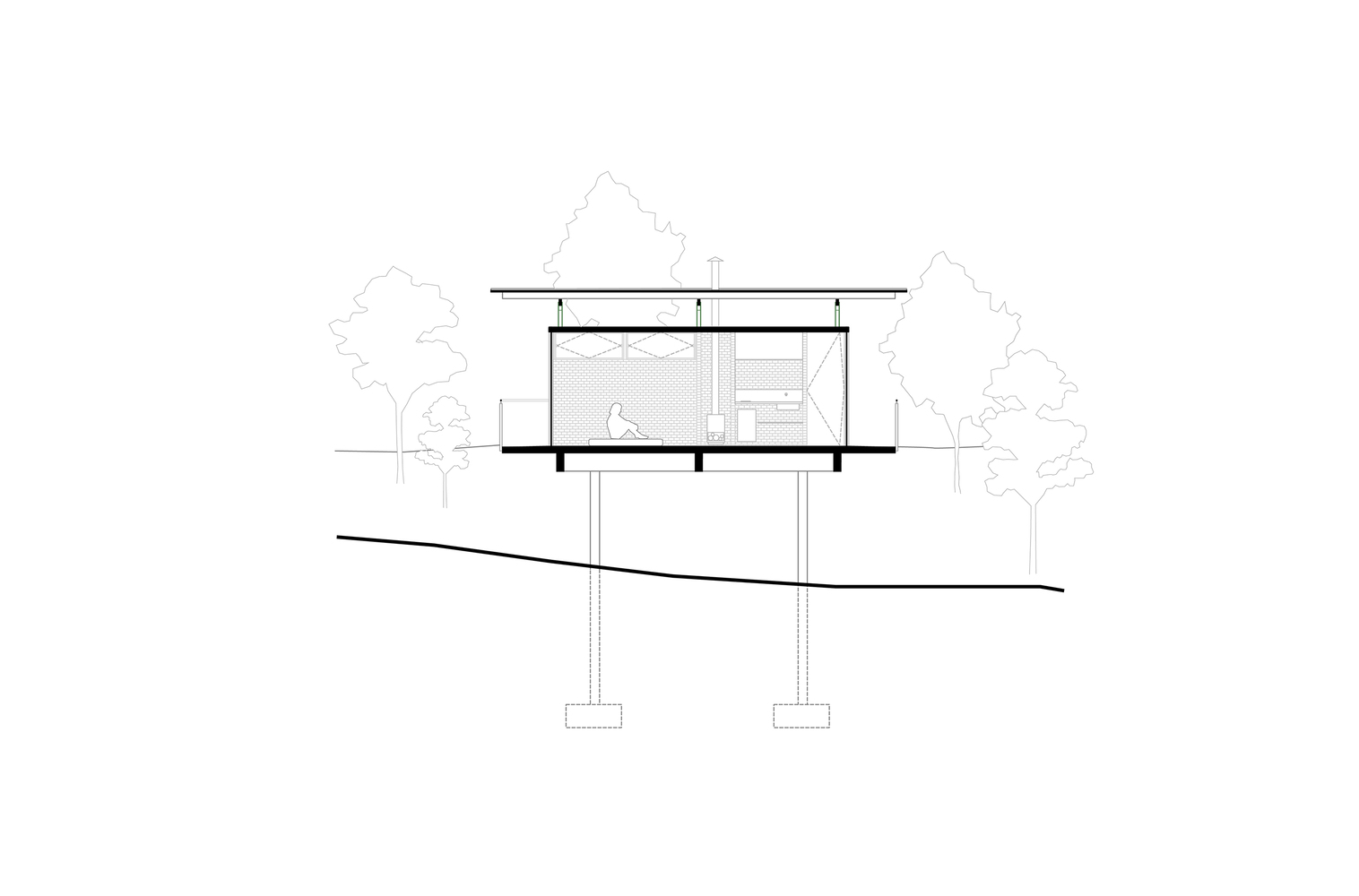

巴西Baixo庇护所剖面图

巴西Baixo庇护所剖面图
