项目名称:日本隧道旅馆
位置:日本
设计公司:nendo

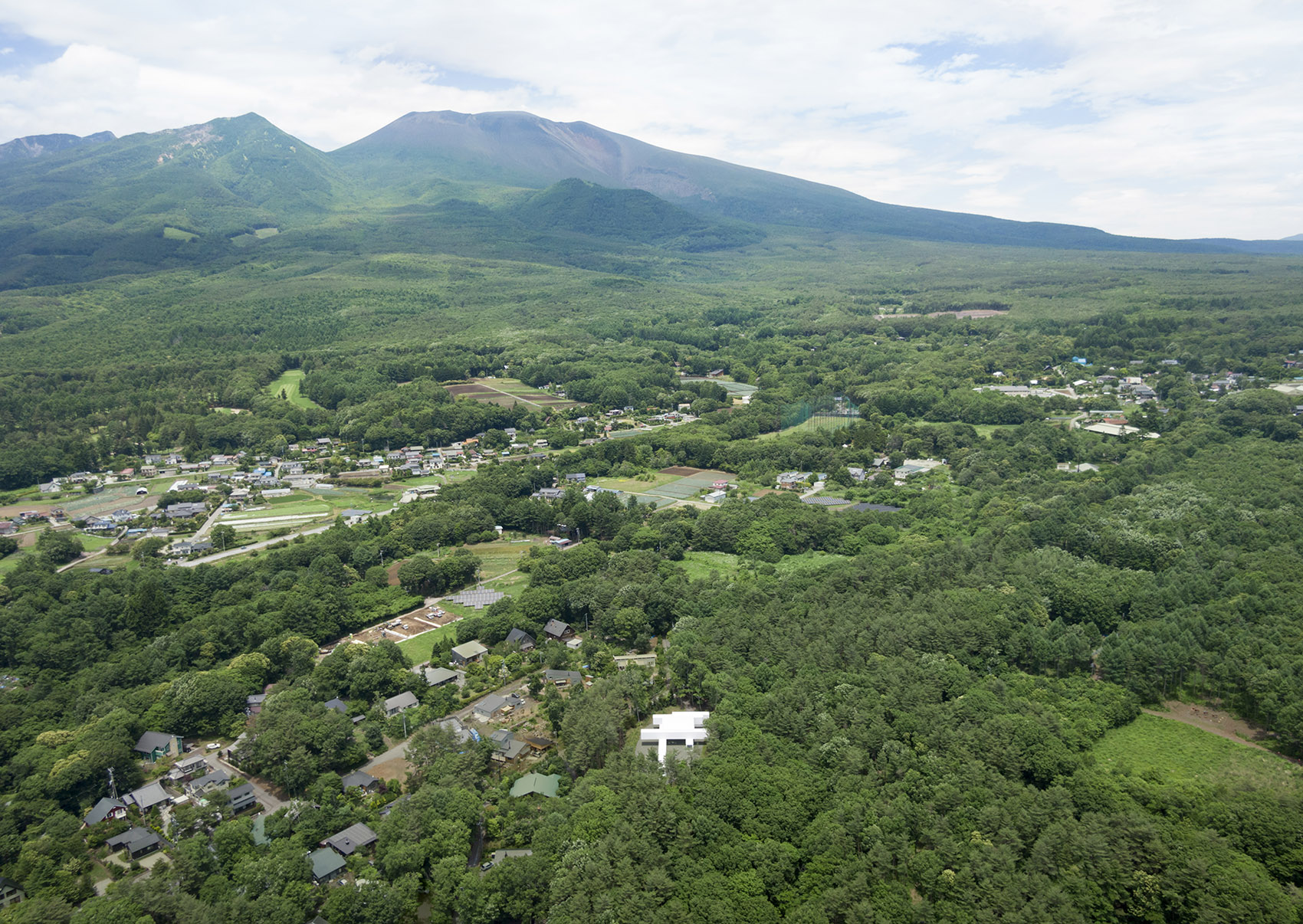

该项目位于长野县御代田町,是一个用于存放家具、产品和艺术品的设施,并且附带一个旅馆空间。建筑深处于自然环境,溪流穿过茂密的红松林,隧道般的结构融合了预制建造和预应力的施工方法。预应力方法是一种常用于桥梁等土木工程结构的技术,这种方法要求将各部分构件对齐并用钢丝捆紧以实现连接。这种方法可以实现无缝且光滑的表面,并且兼具良好的密封性和耐久度。在预制建造方面,一般的部件会先在工厂中塑造成型,然后运往现场组装。“箱涵”(箱形的混凝土结构)正是预制结构在基础设施项目中的应用案例之一,它们通常用于储存埋在地下的水道、路径、电线和通信线等。不过,由于该方法本身并不能满足该项目要求的无缝隙构成和堆叠形式,因此除了预制建造,还借助预应力施工将各部分连接在一起。

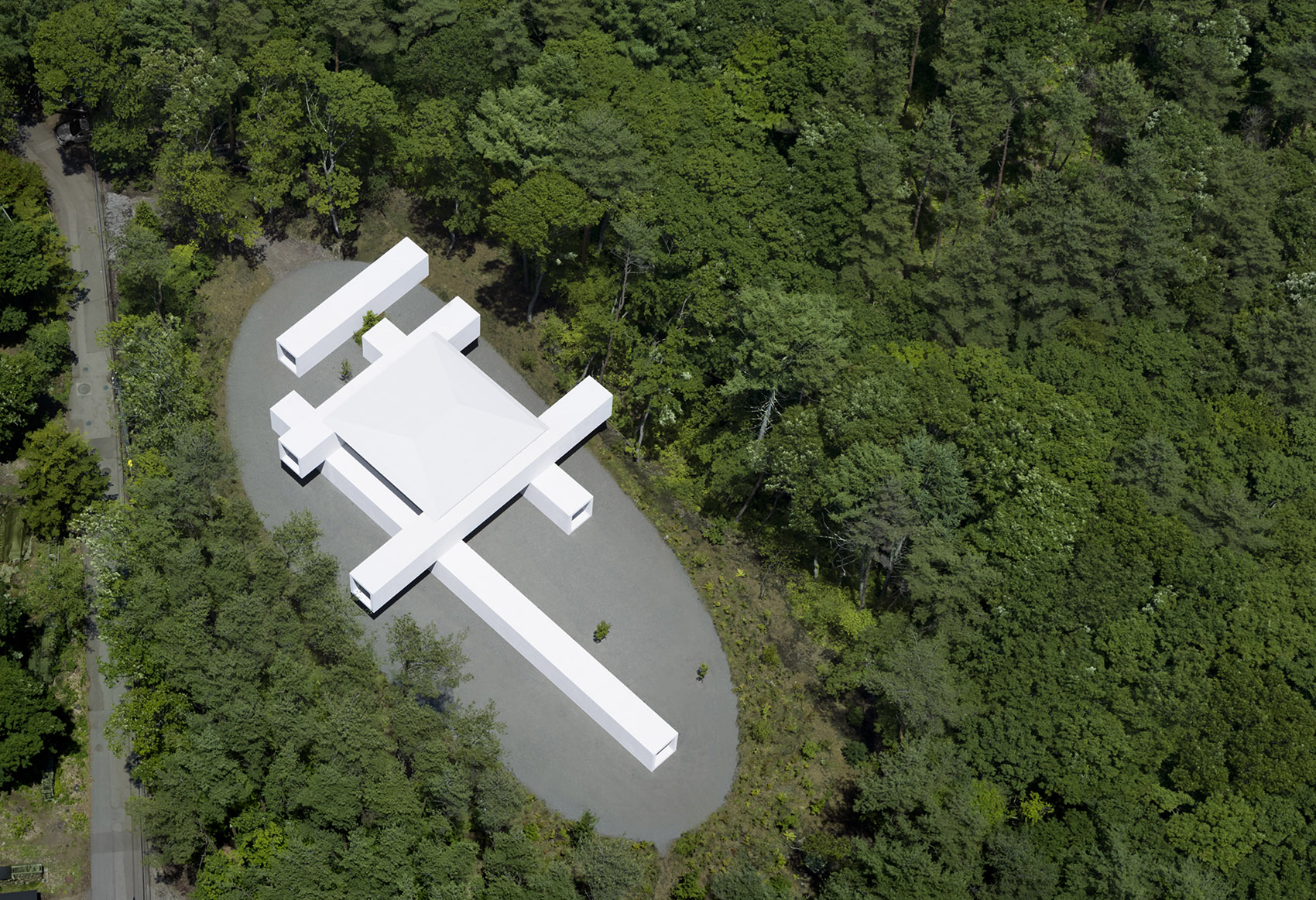

常见的方形构件每个约重12吨,该项目共计使用了63个这样的构件,它们的尺寸是根据运输卡车的荷载大小和起重机可以吊起的重量计算得出的。建筑的入口角采用了一般箱涵也会使用的45度钢筋,起到支撑和加强抗震的作用。相互连接的构件创造出内部尺寸约为2 x 2.3米的细长隧道形空间,这几个“隧道”通过14条钢索连接起来,并在所有时刻下对每根钢索施加均匀的张力。随着时间的推移,钢丝逐渐收紧,直至每根钢丝被施加的张力达到46吨。建筑由4个堆叠的“隧道”组成,中间设有一个被屋顶覆盖的区域。除了纵深约40米的狭长储存空间外,项目还包含两个较小的储藏室,但随着藏品的增加,将来预计增加储藏室的数量。厨房、浴室、洗手间和其他用水设施被集中在一层,二层设有一间紧凑的卧室和书房。

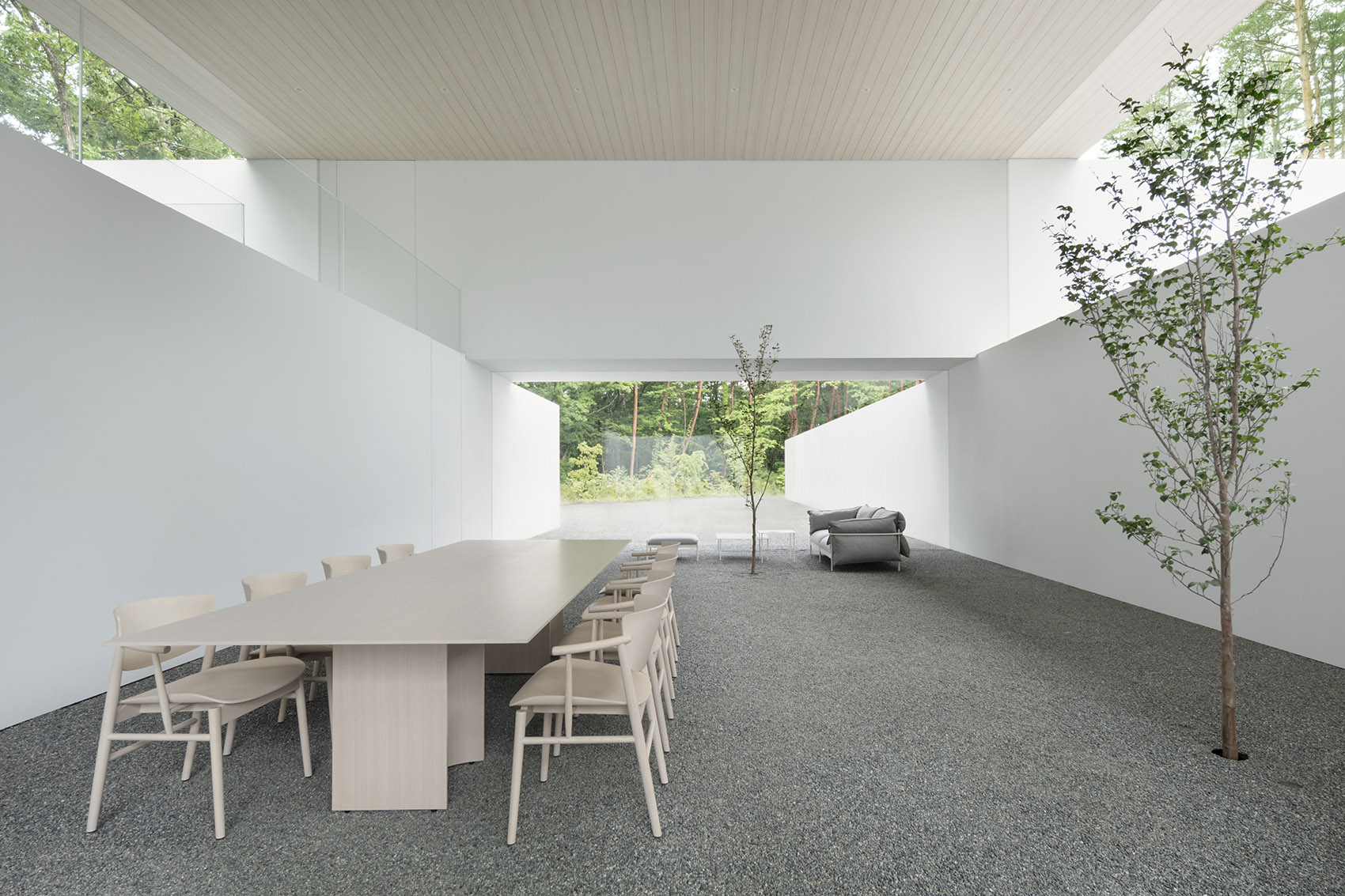

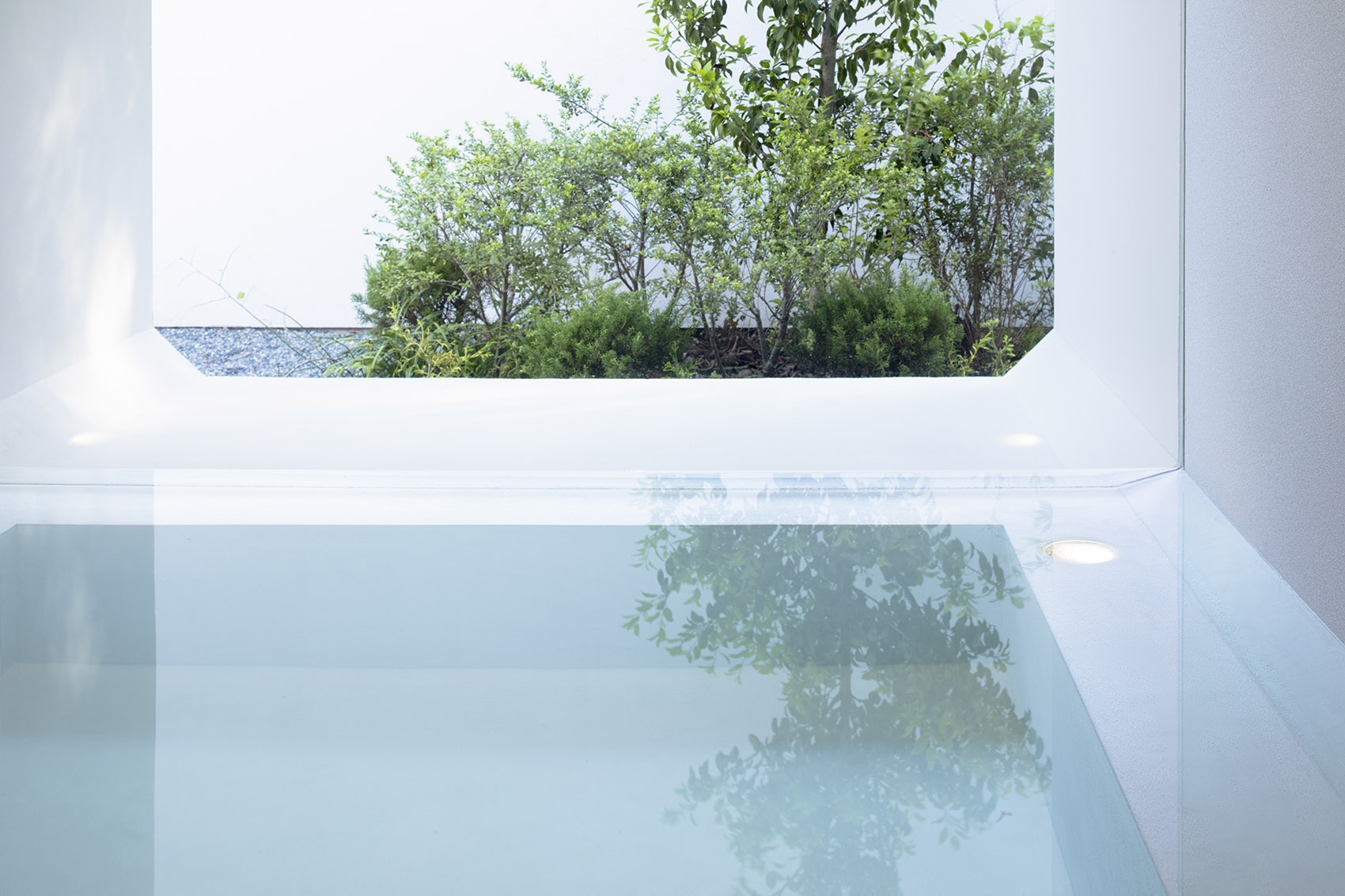

建筑的窗户尽量避免了金属框架的使用,长度达到10米的高透明度玻璃像传统日式幛子一样被固定于凹槽中。室外使用的砾石和植物也延续到了室内,起到衔接内外空间的作用。为了方便行走,砾石用树脂进行了部分硬化。具体的做法并非是像通常那样在砾石上浇灌树脂,而是先将树脂涂在底座上,再将砾石铺在上面,这种方法可以避免表面过度光滑。此外,考虑到安装一般的门把手会显得突兀,设计者专门打造了一个具有原始感的门把,并把它藏在门与墙之间的缝隙中。浴缸被直接建造在地上,使水面可以与地面平齐,进一步增强了隧道的连续感。相比于建筑而言,最终的空间更像是一种结合了土木工程理念与产品设计细节的存在。

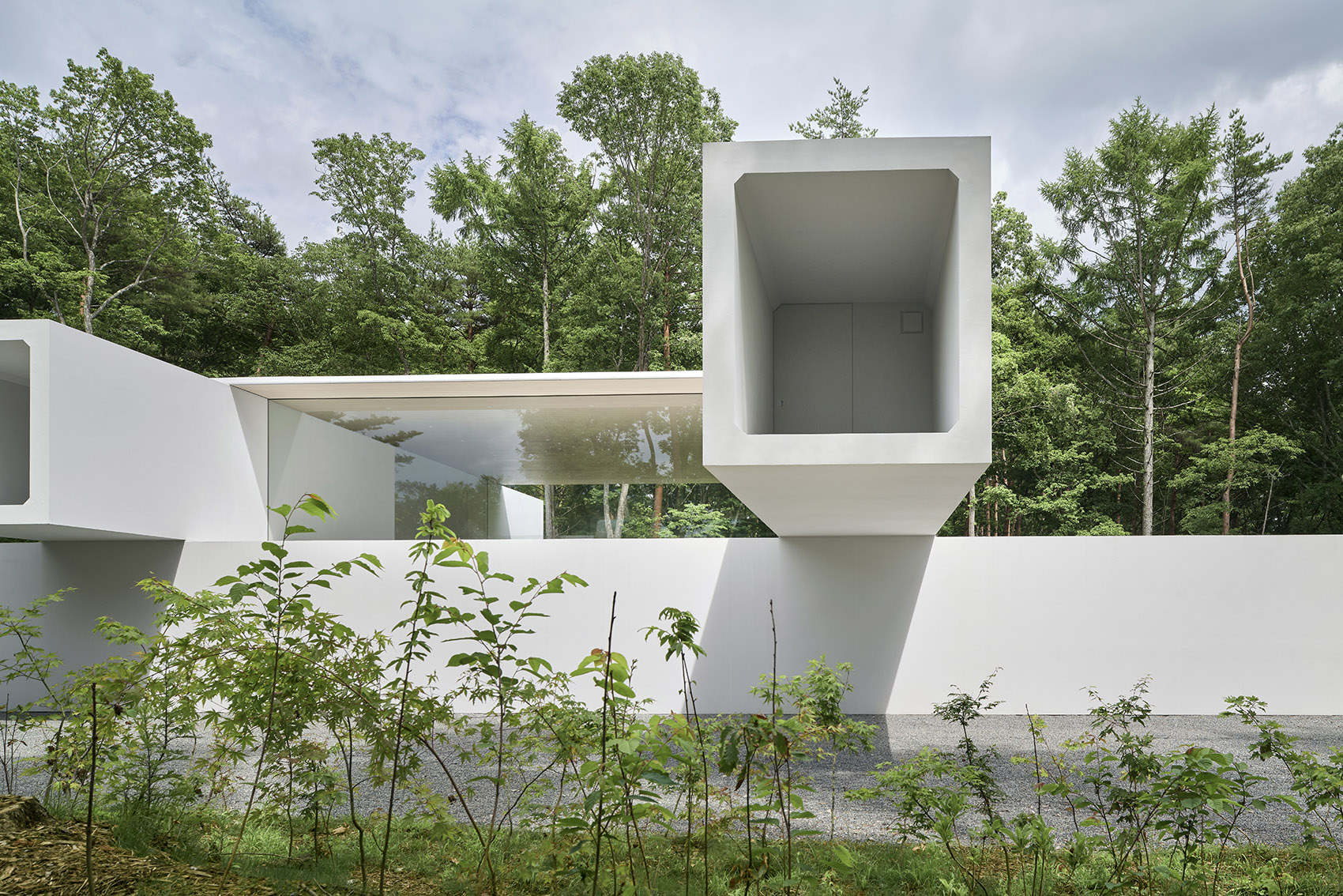

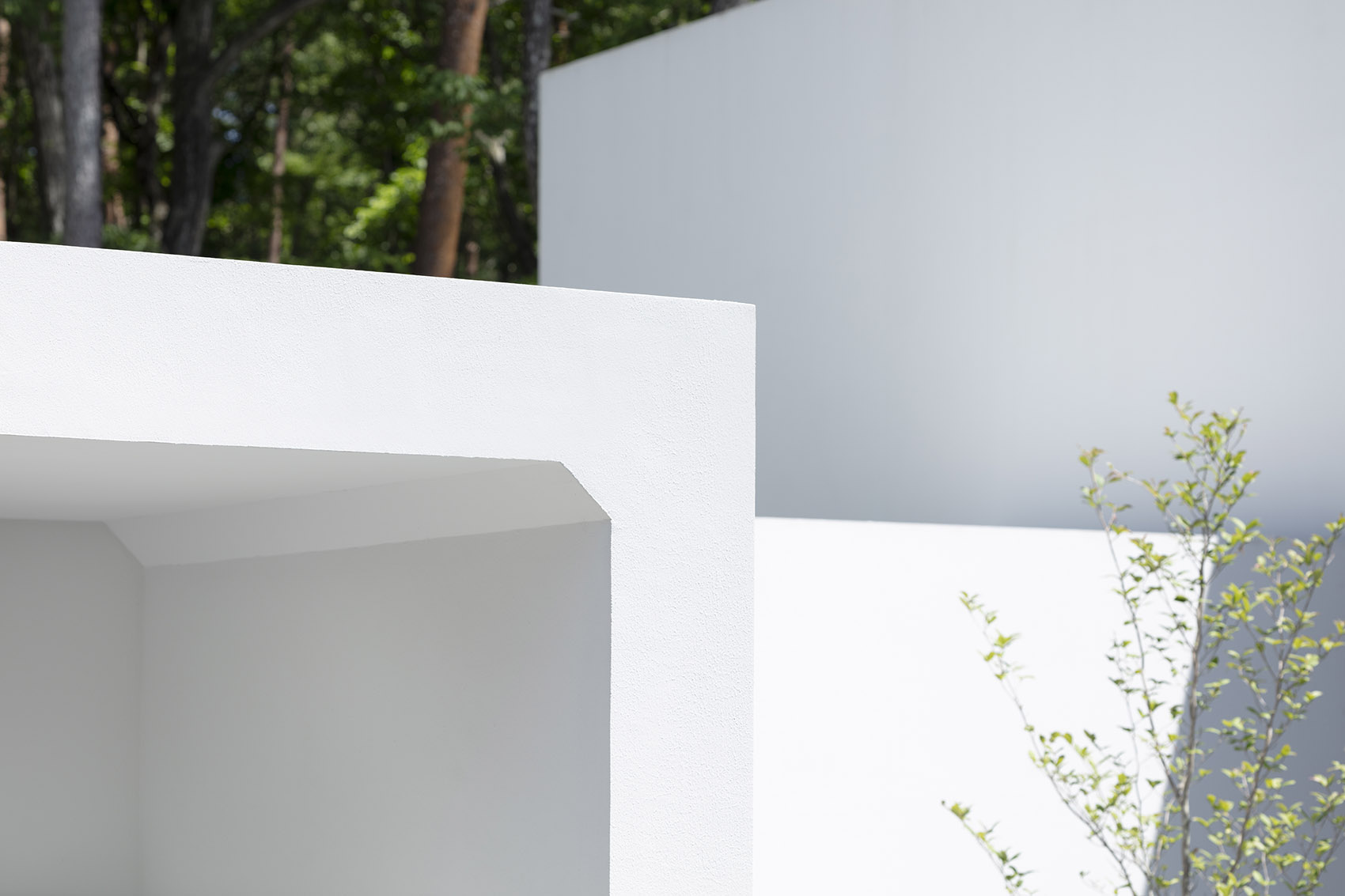

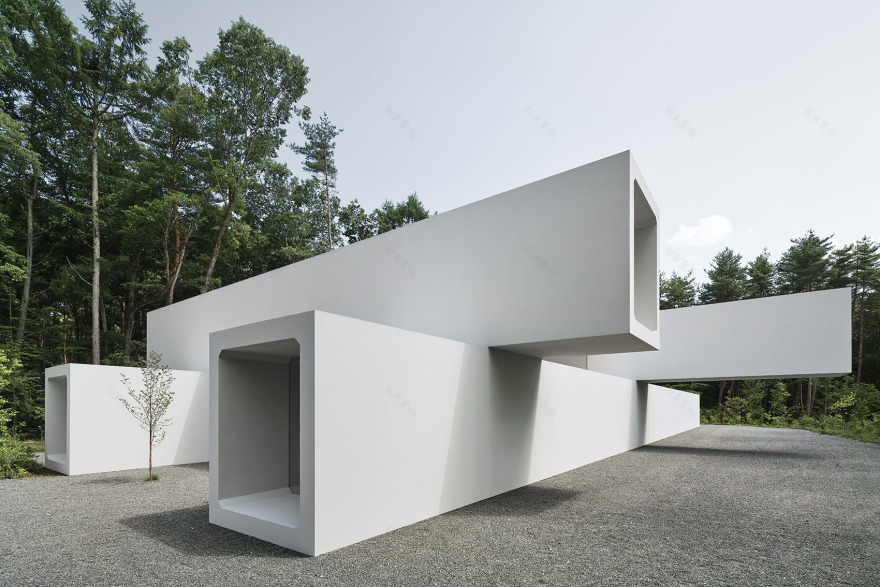

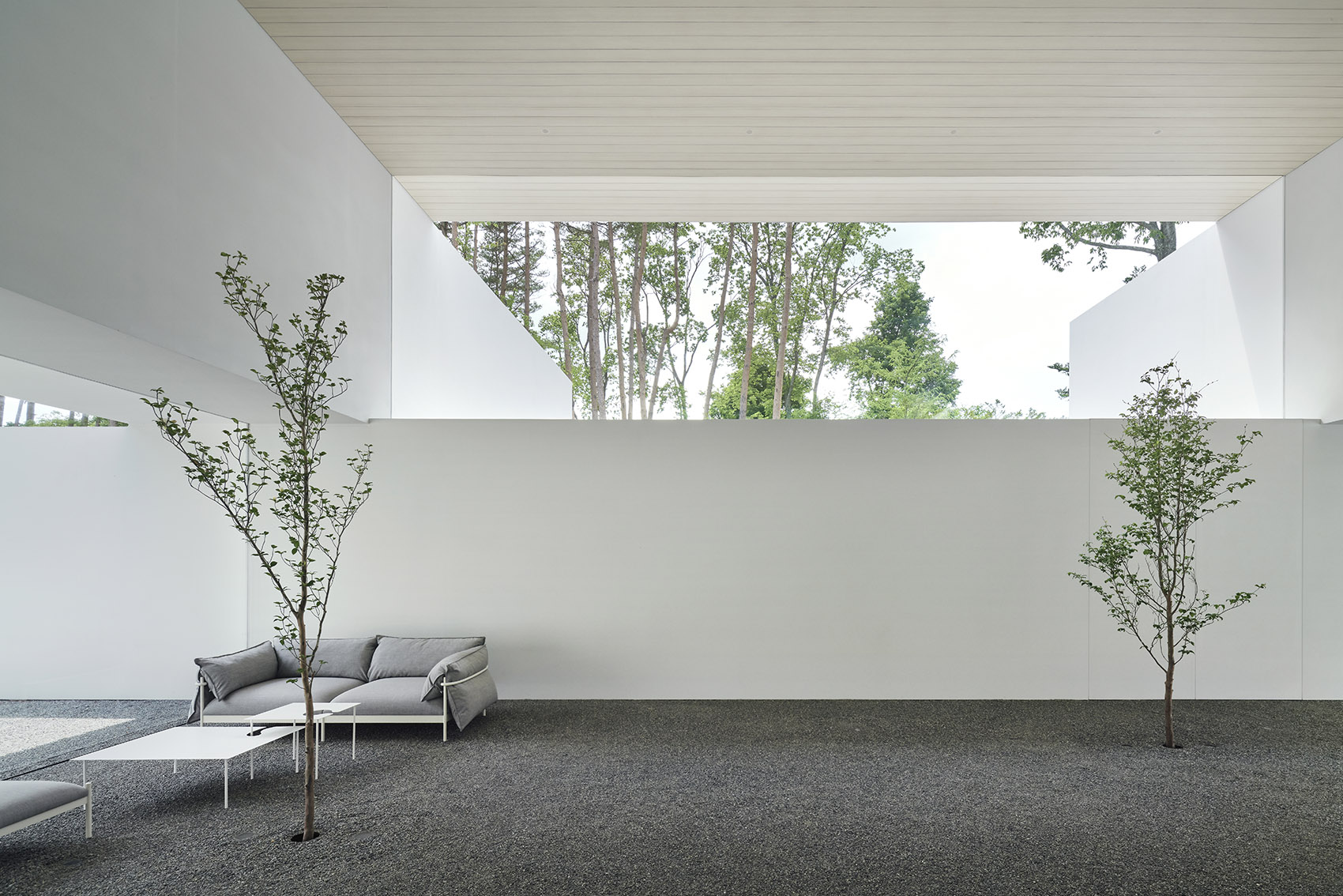

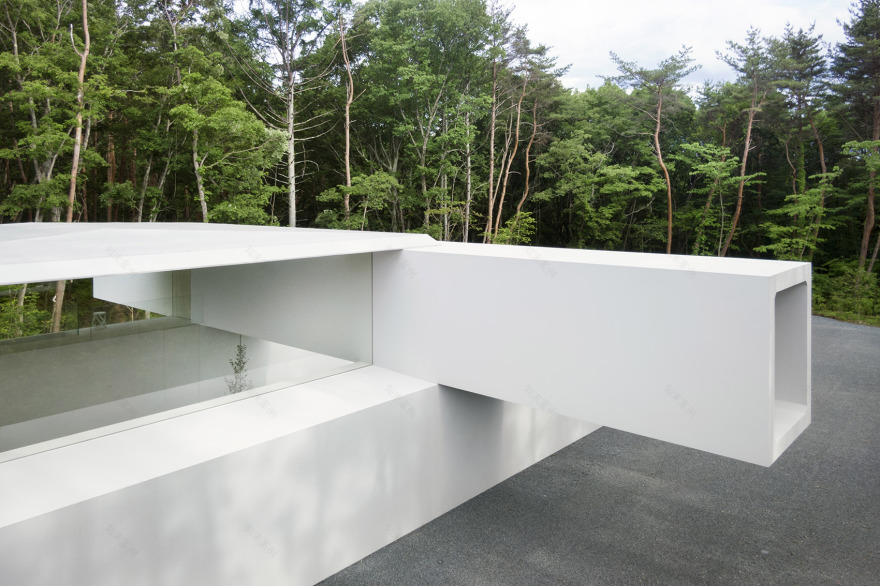

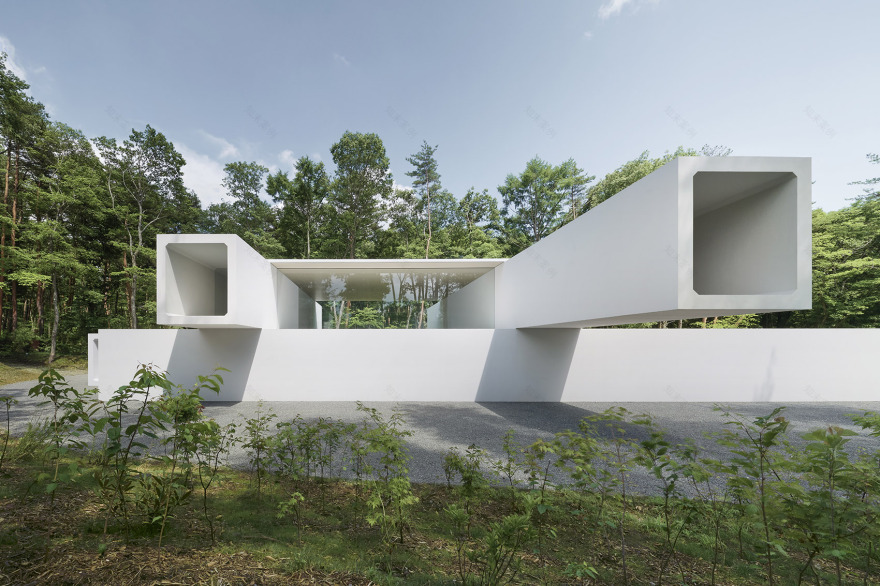

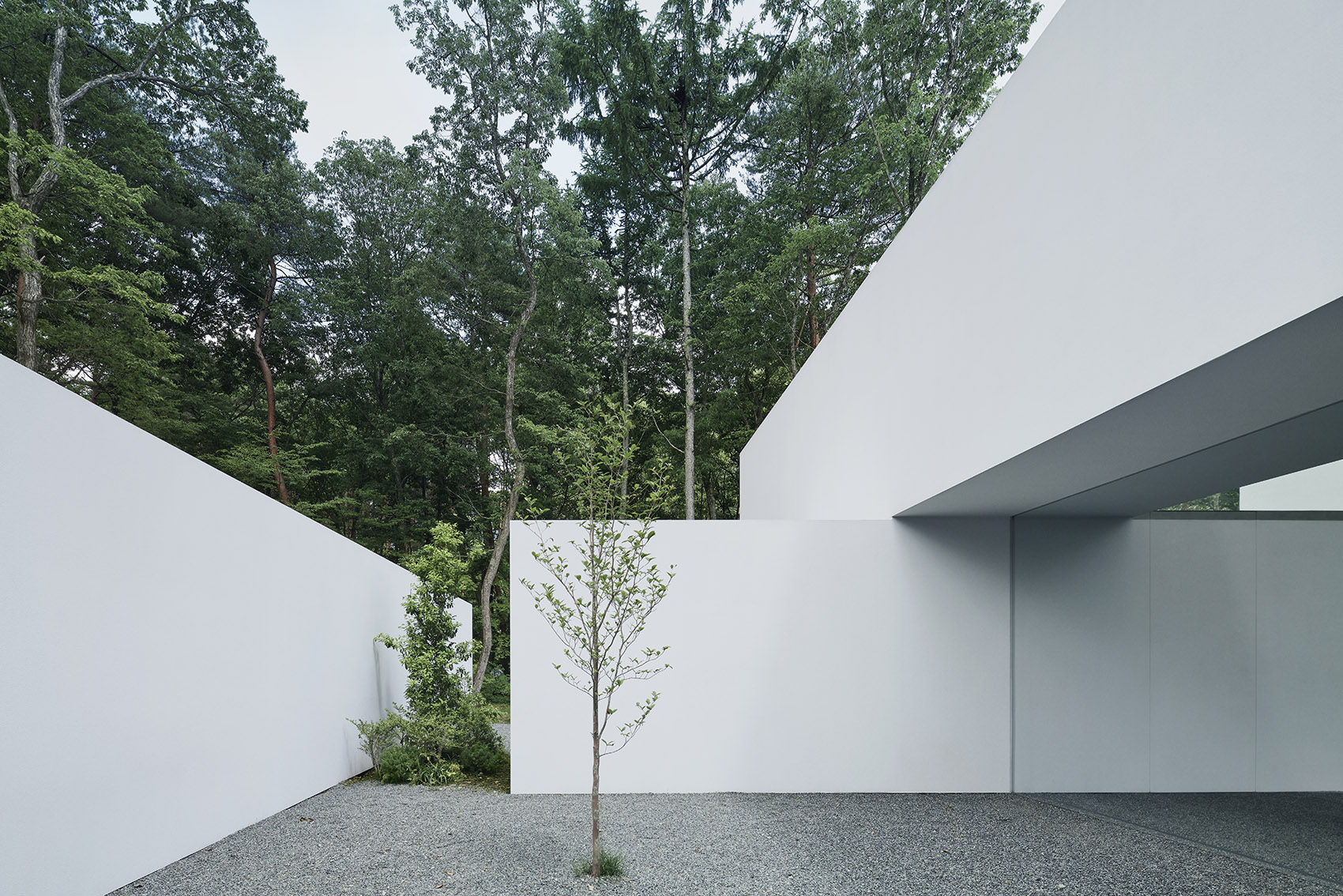

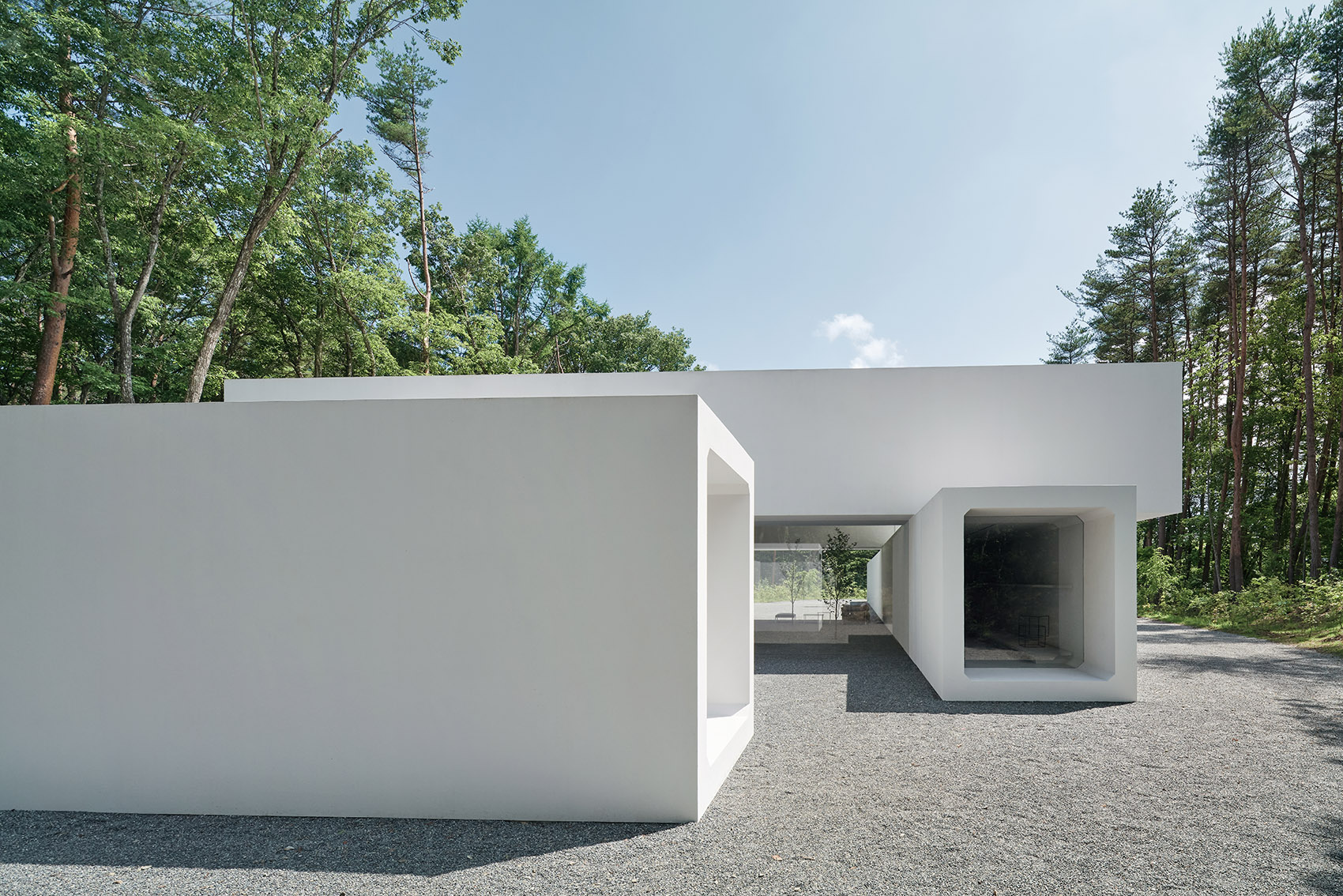

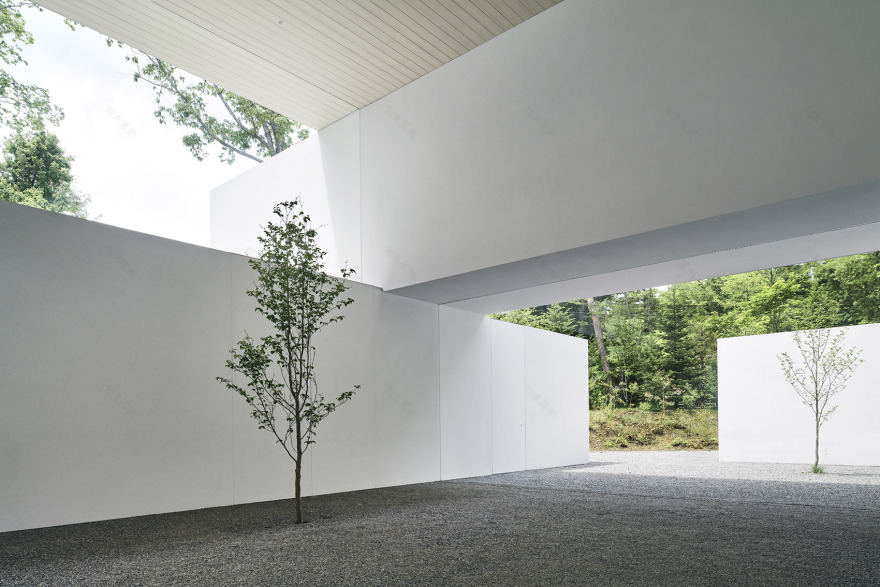

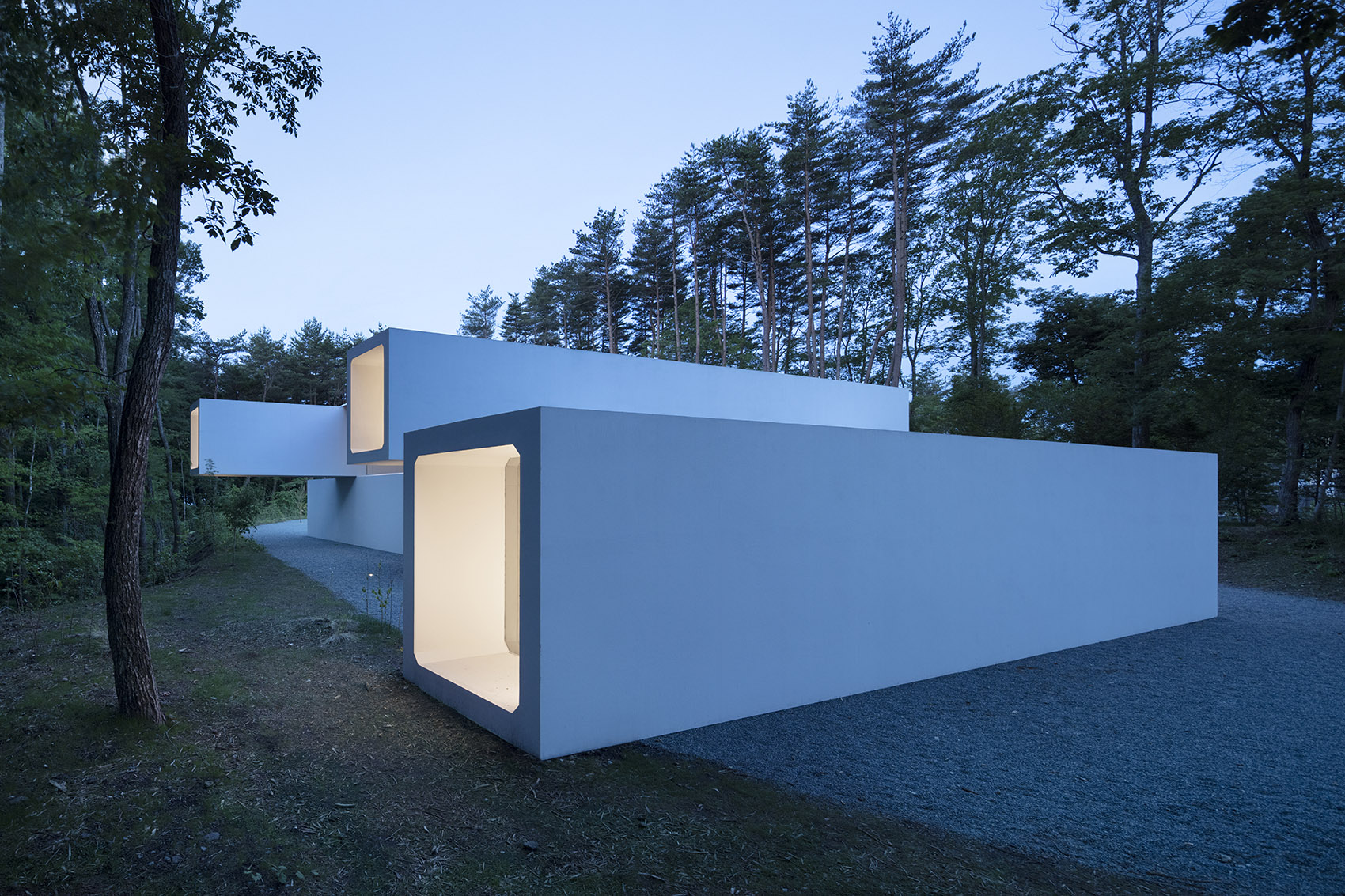

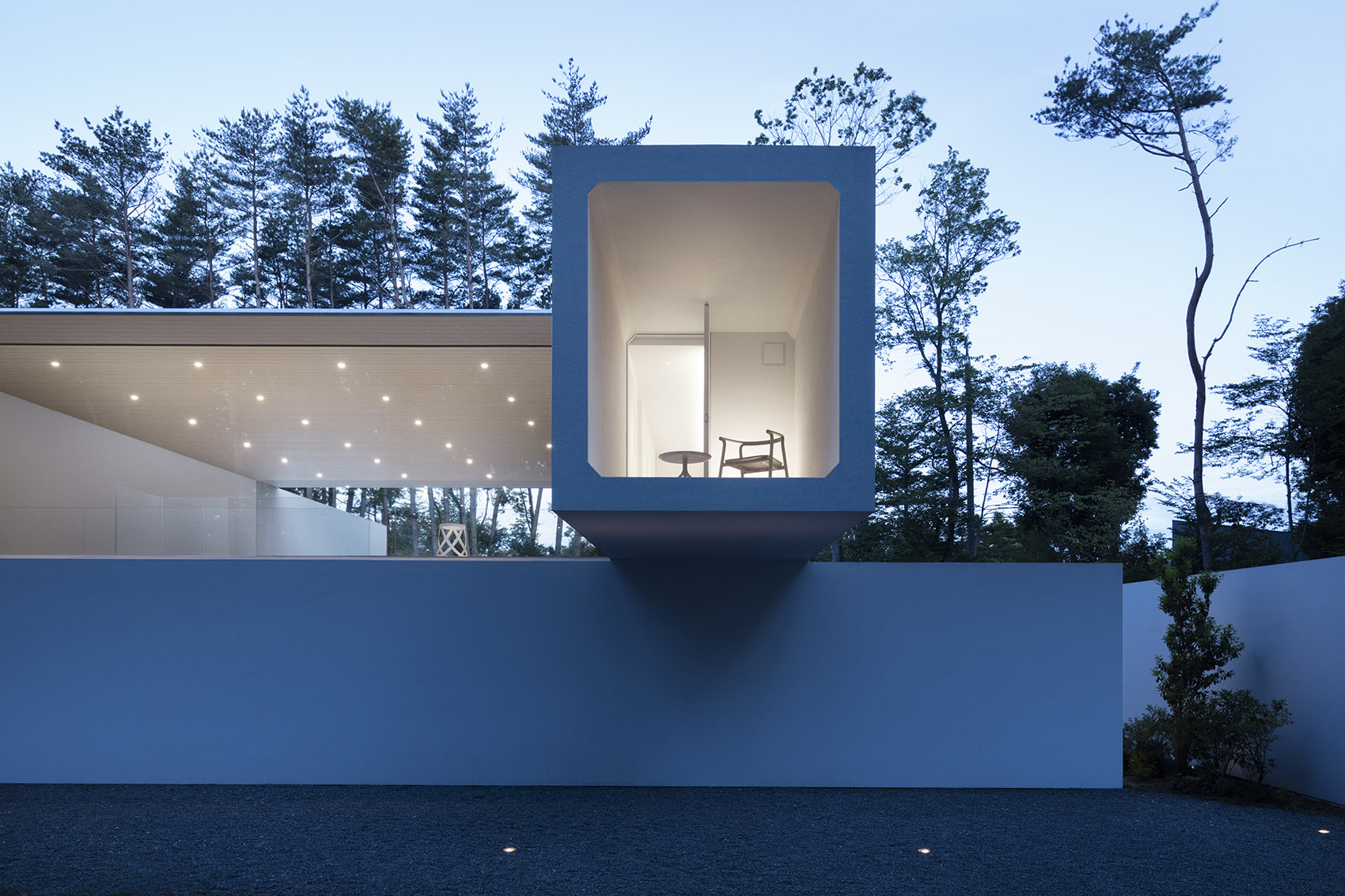

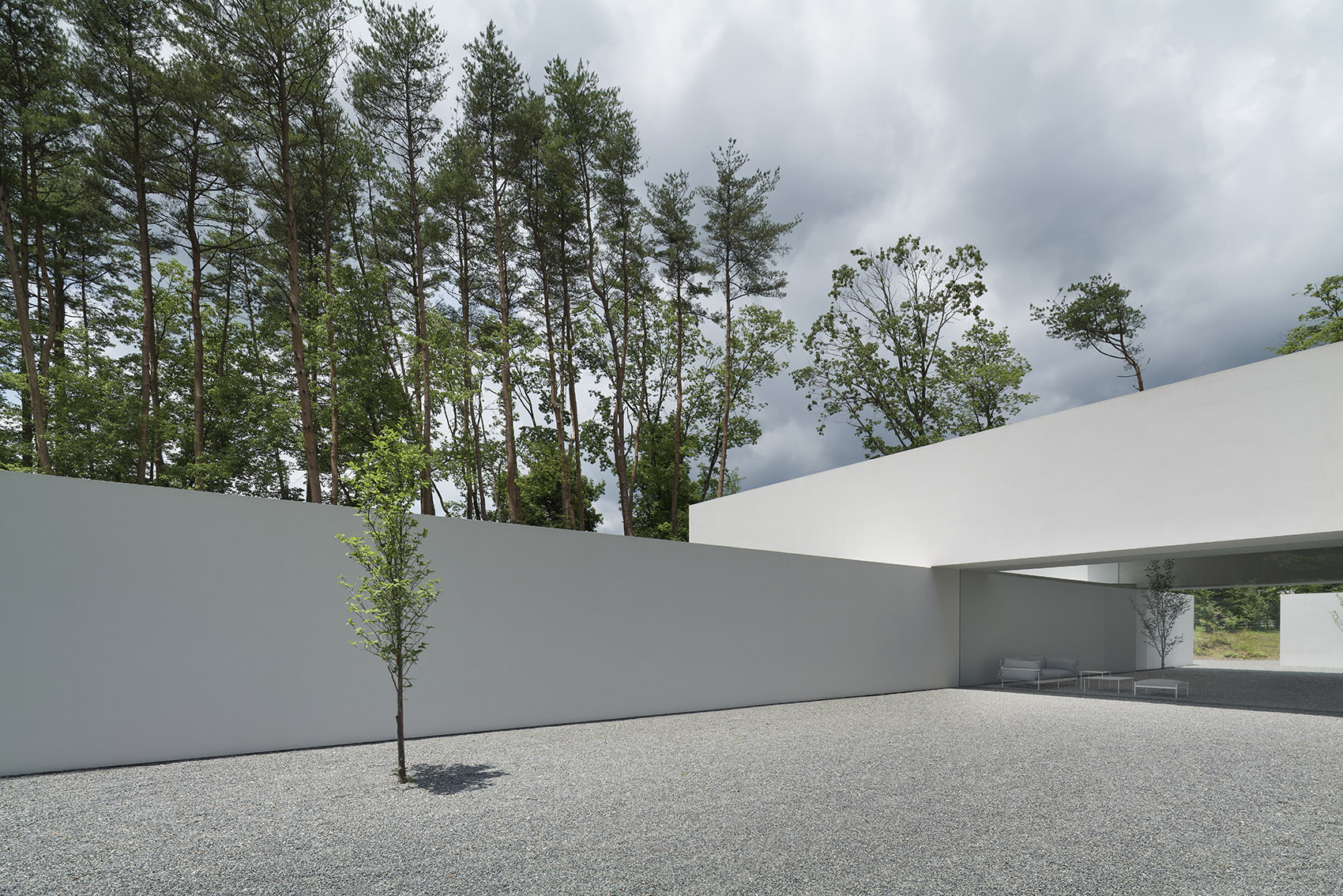

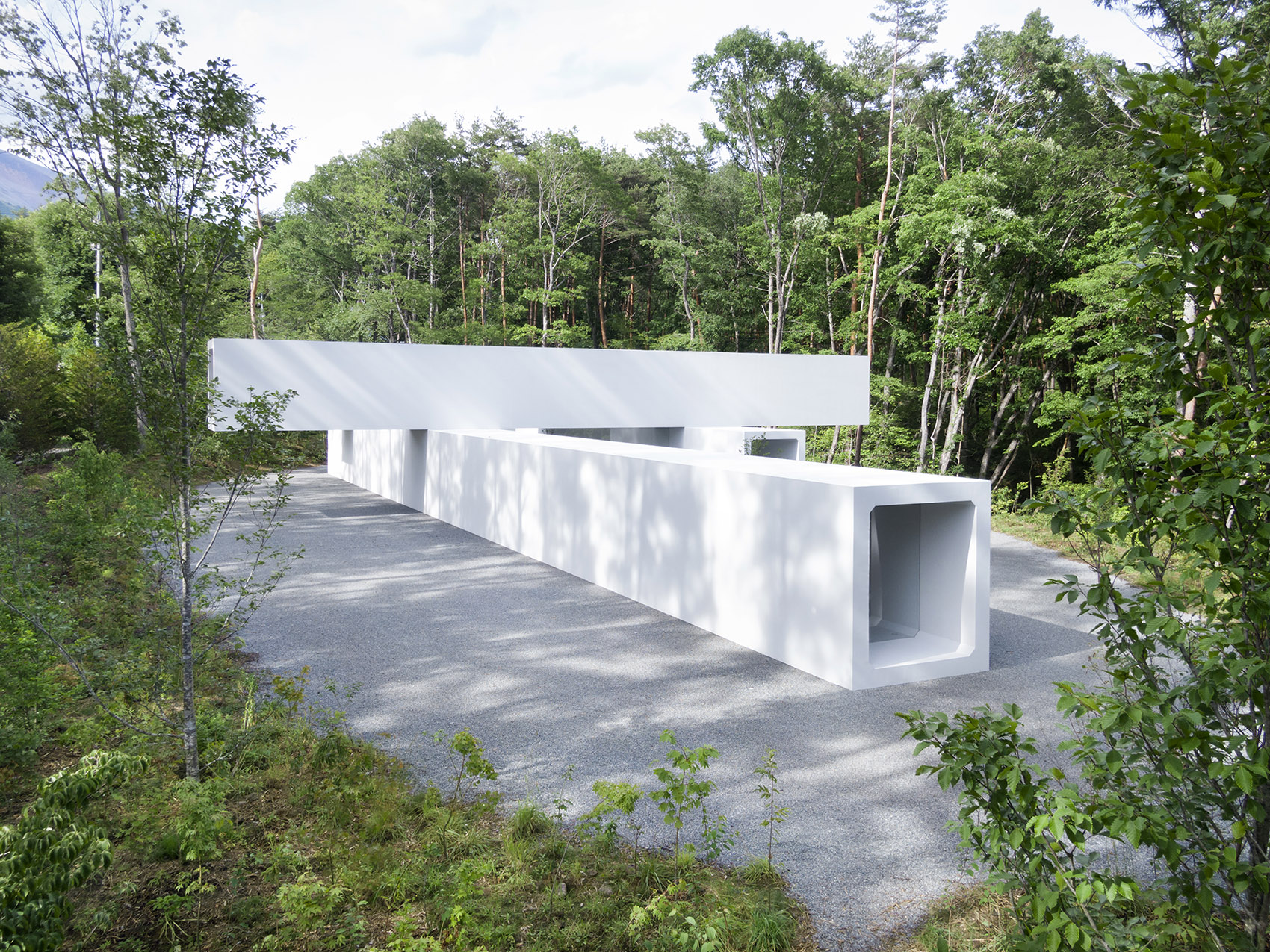

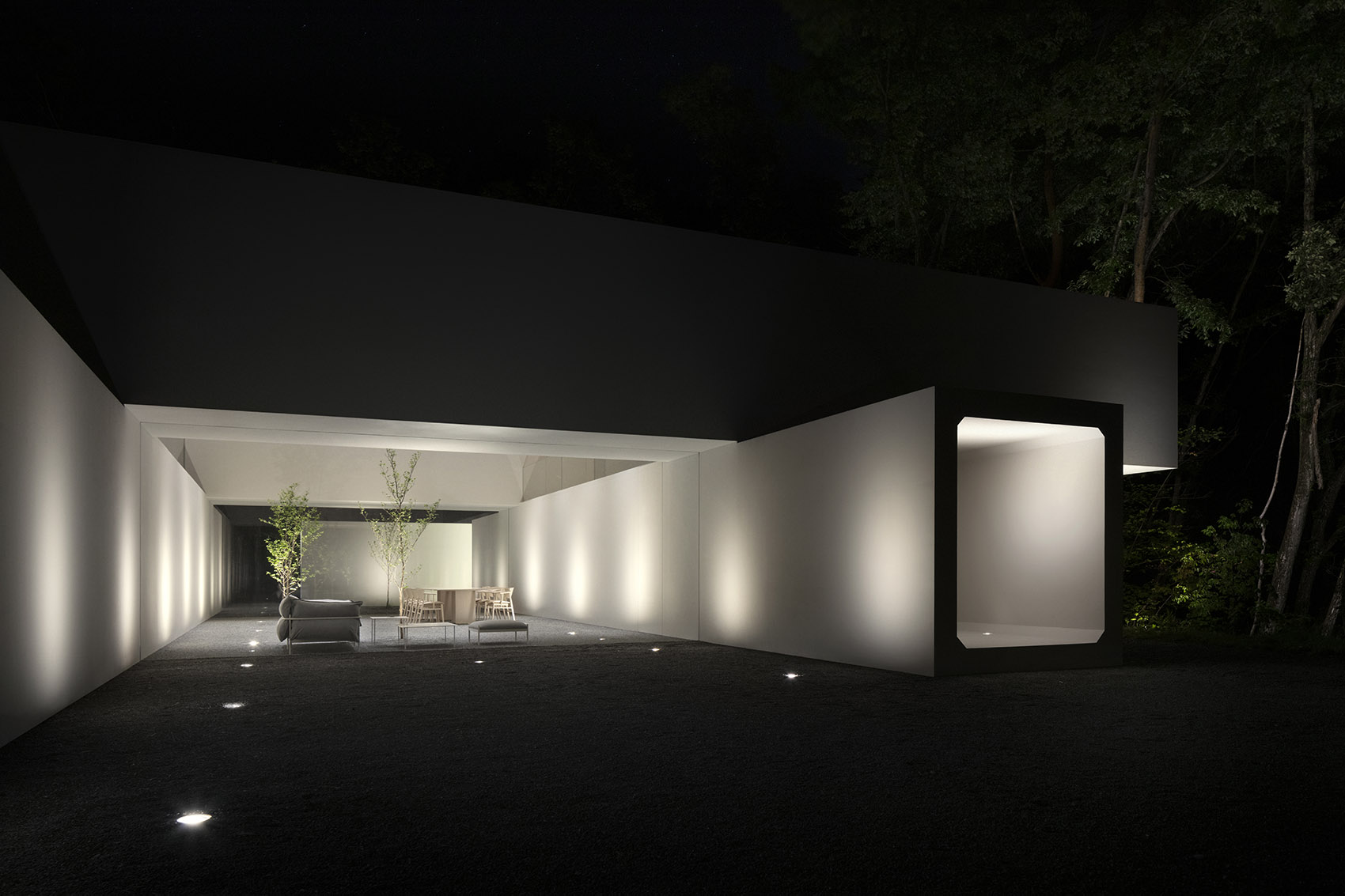

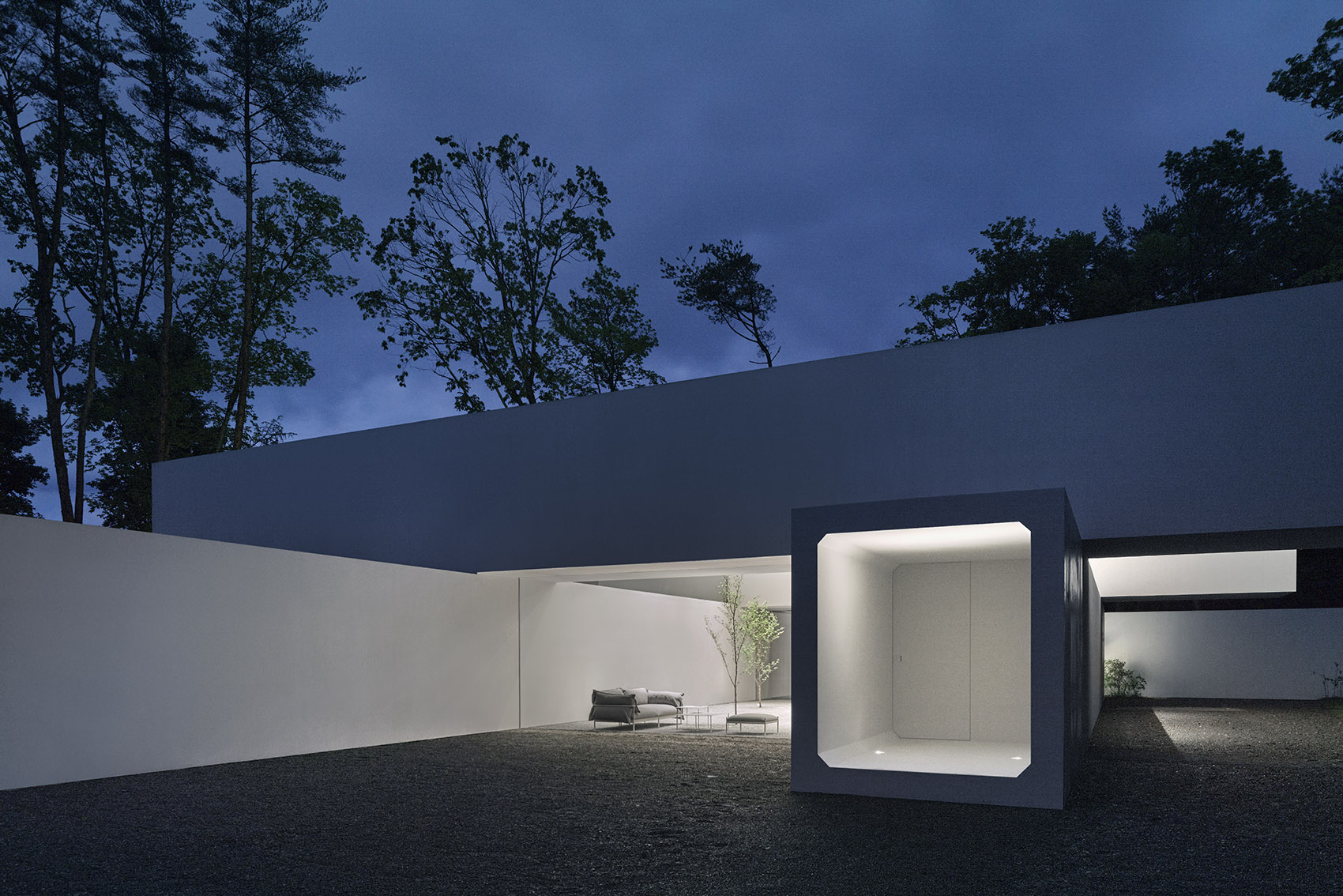

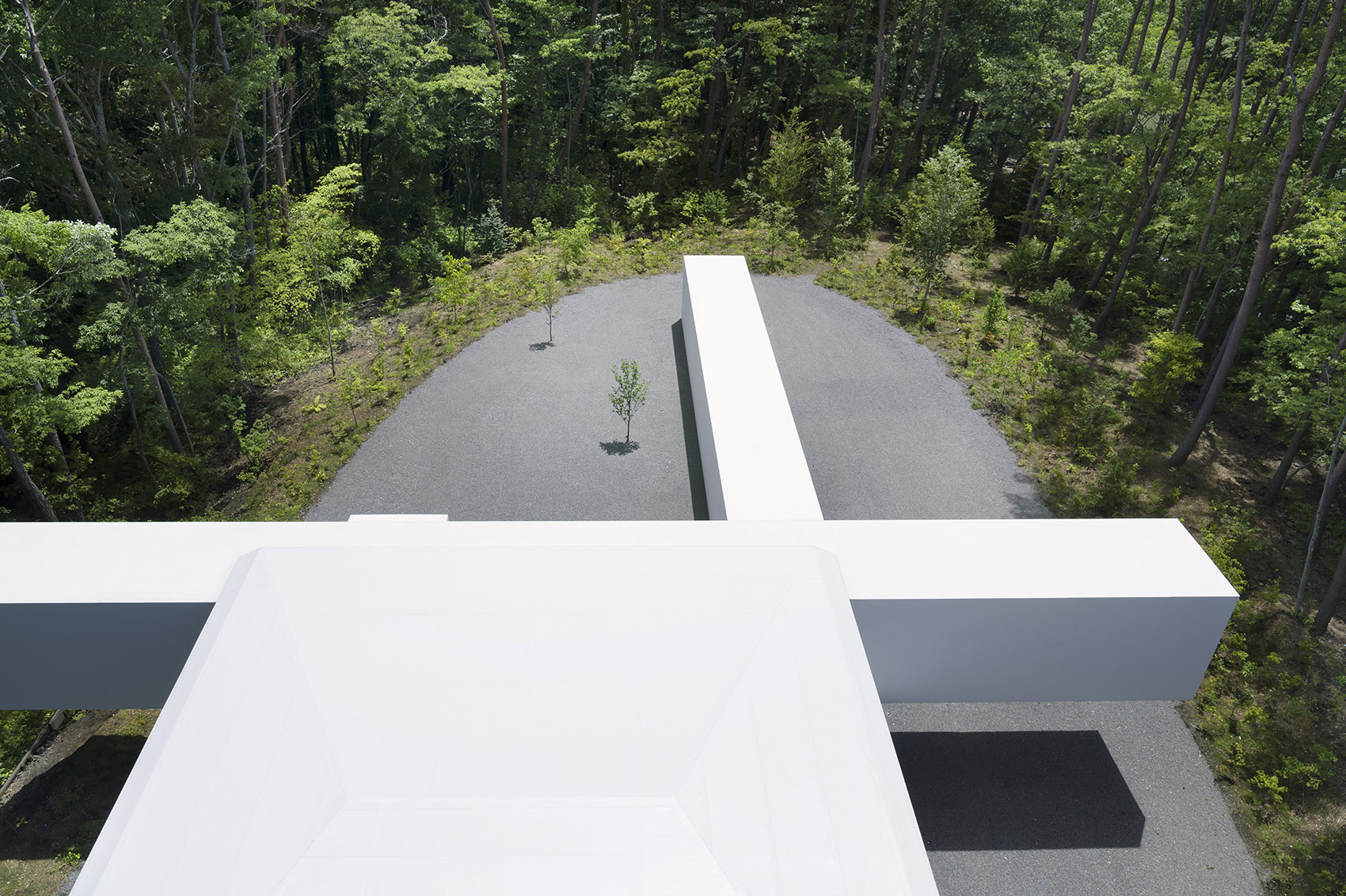

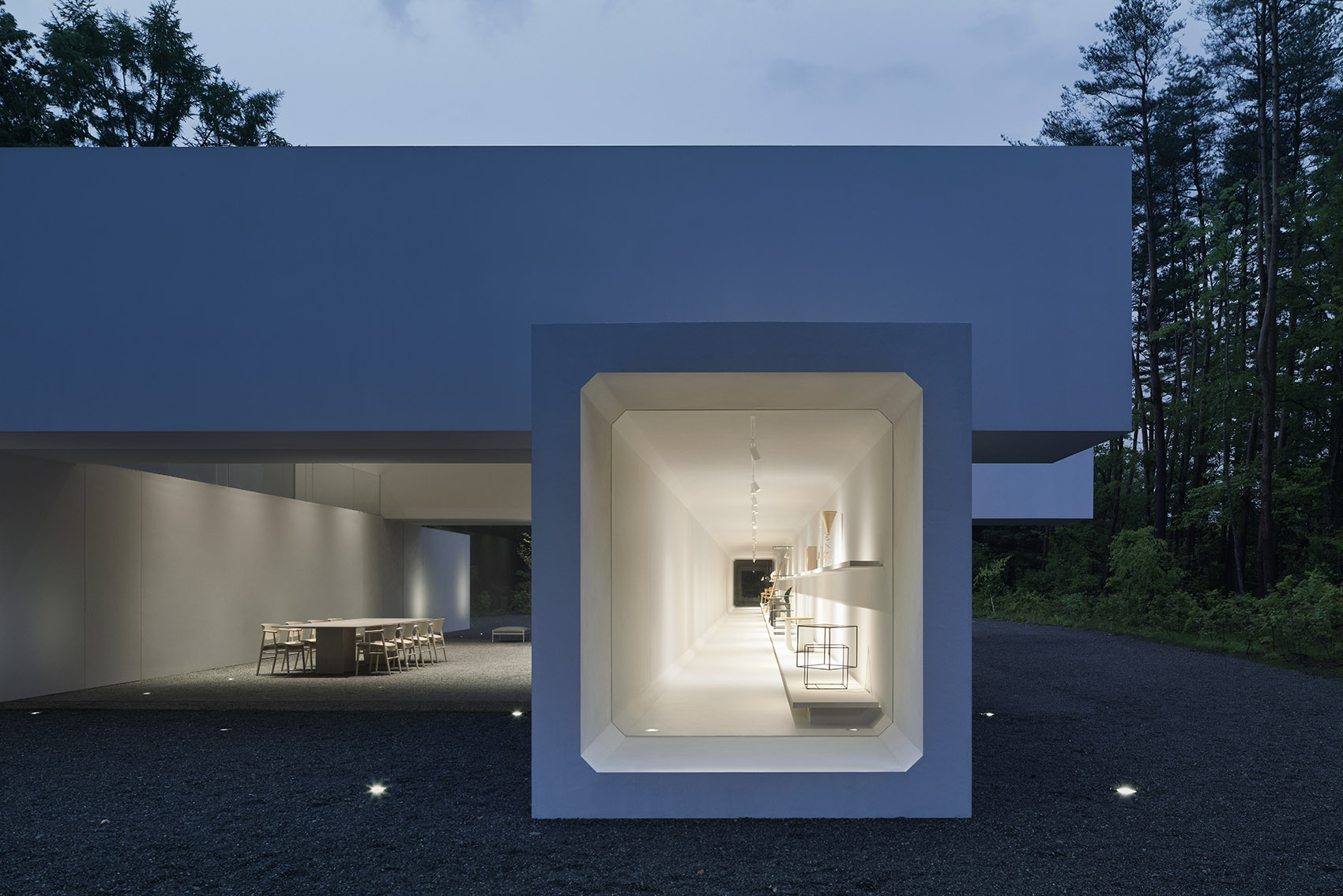

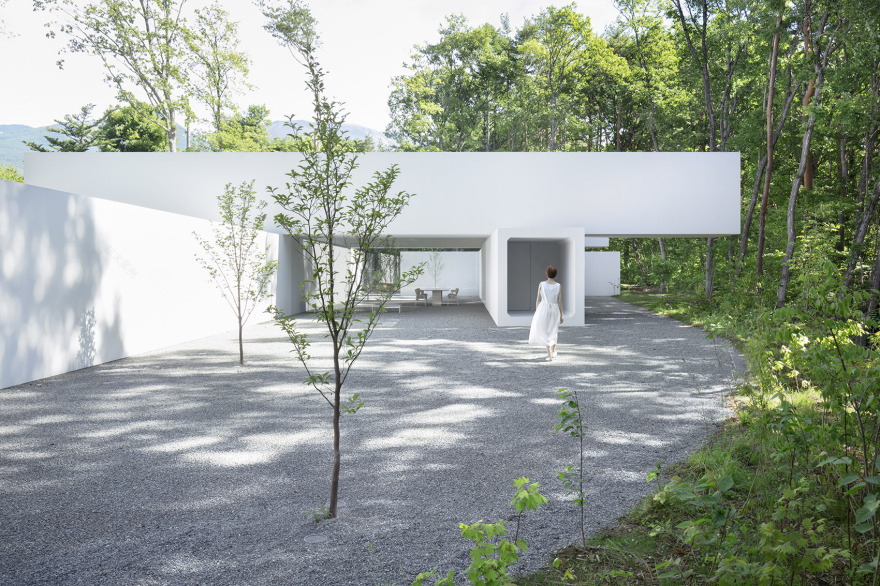

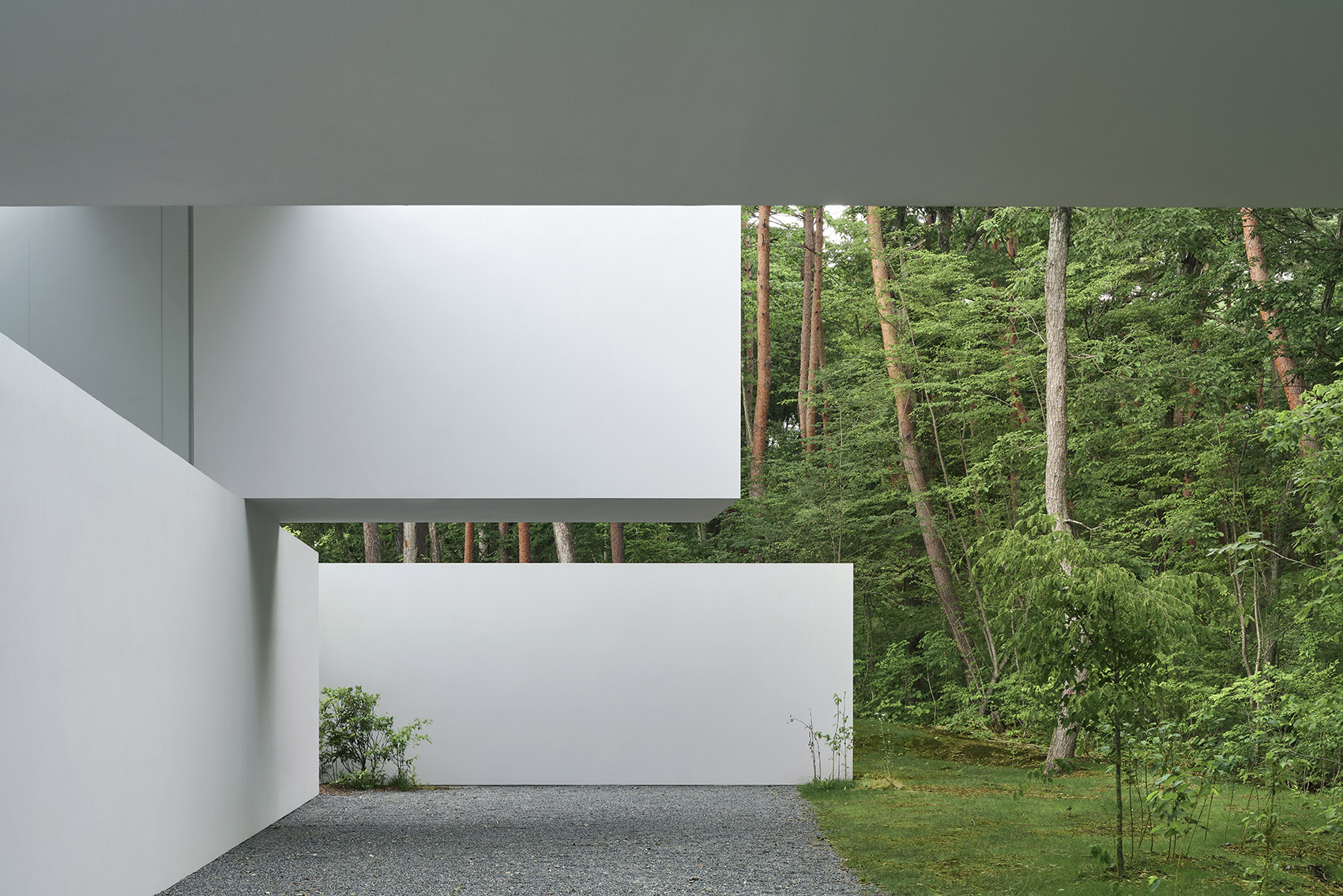

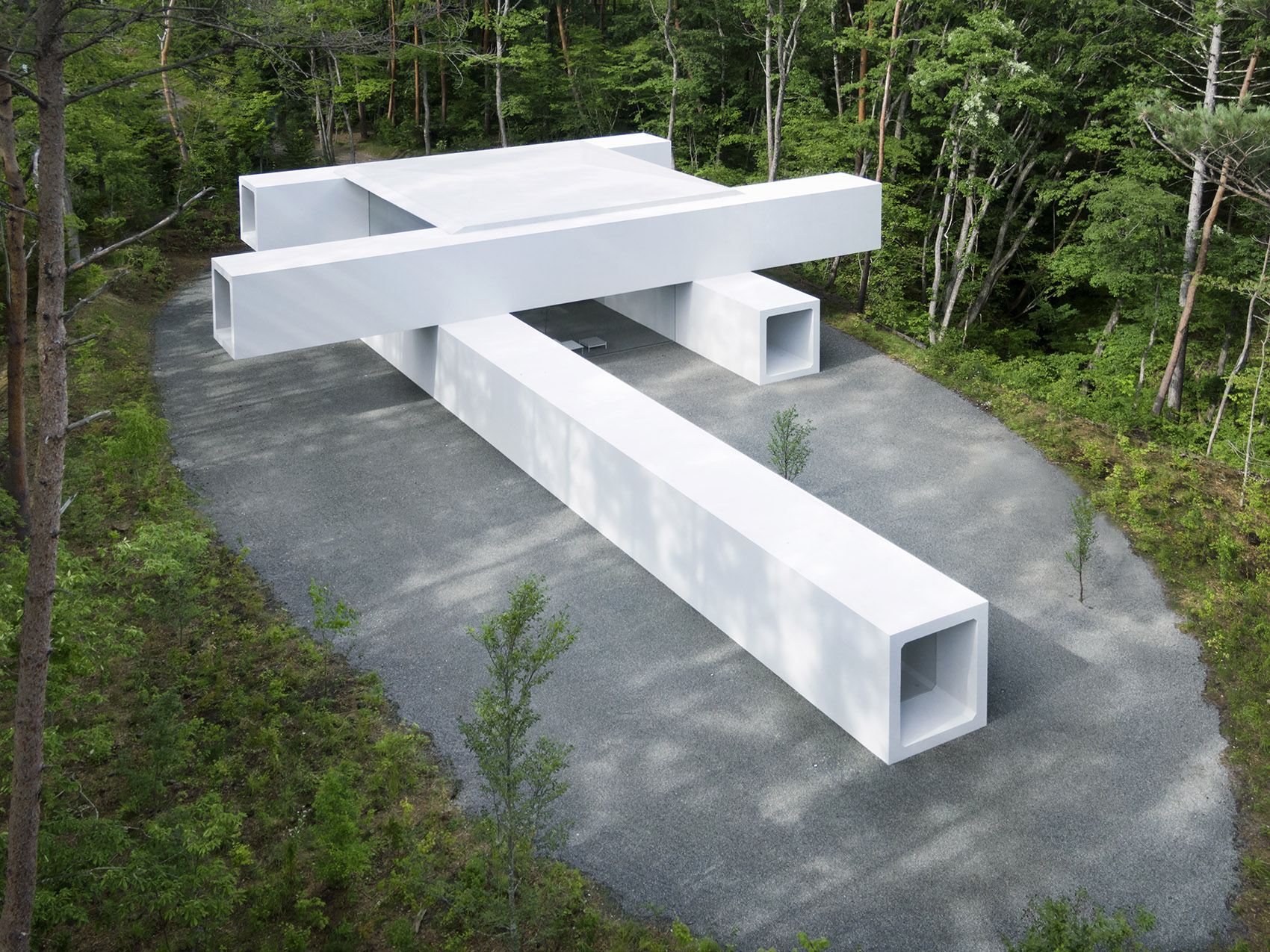

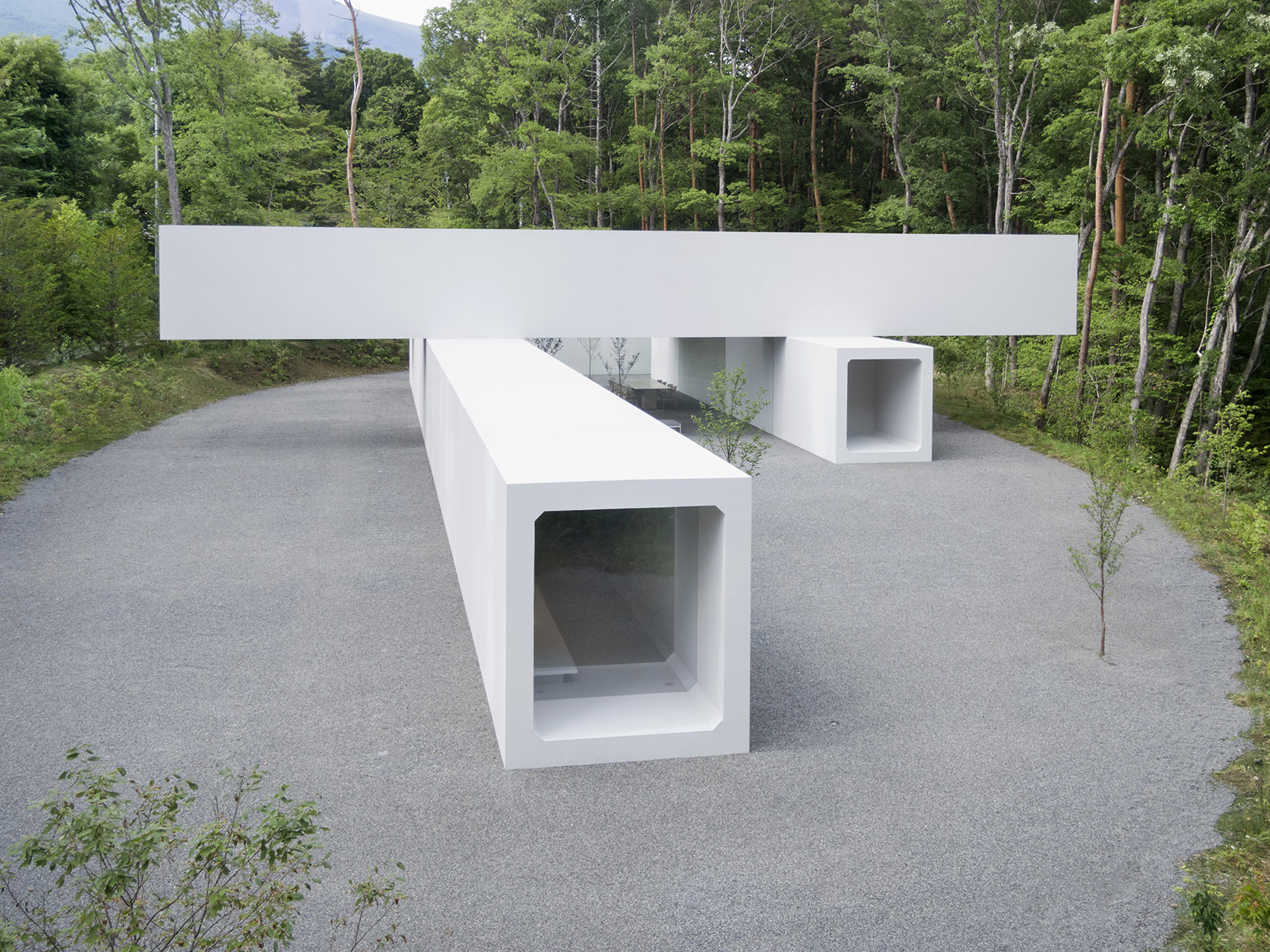

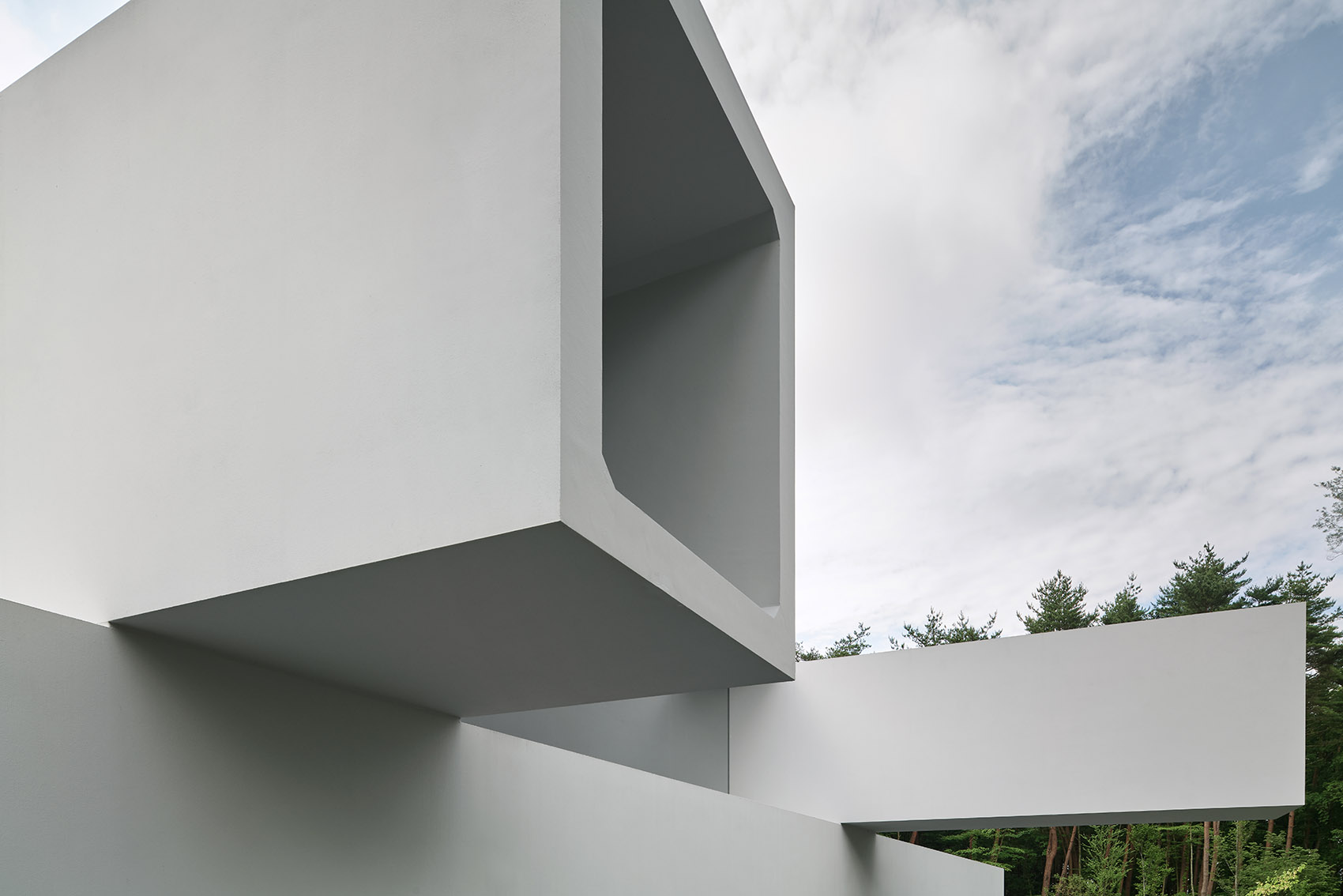

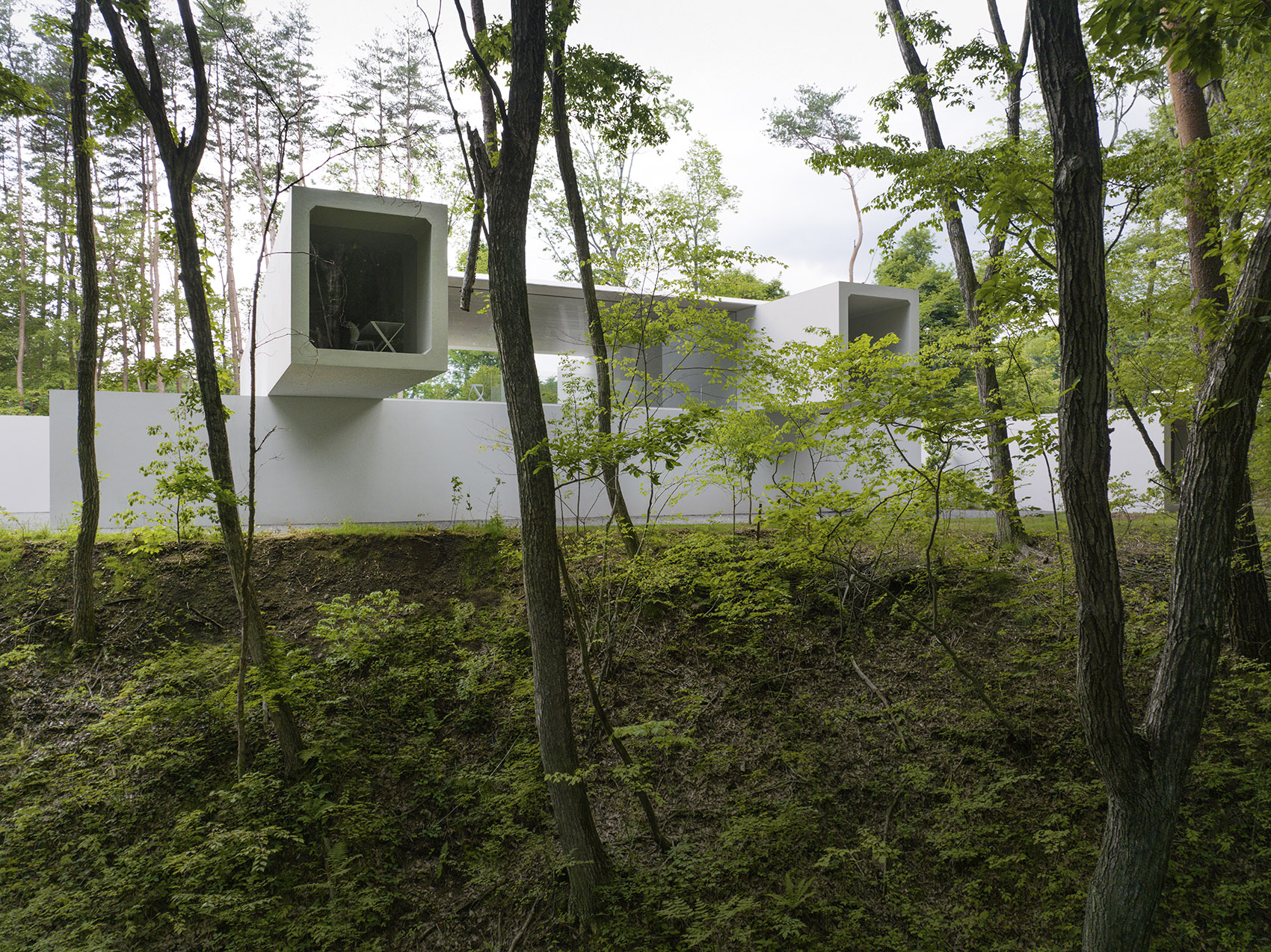

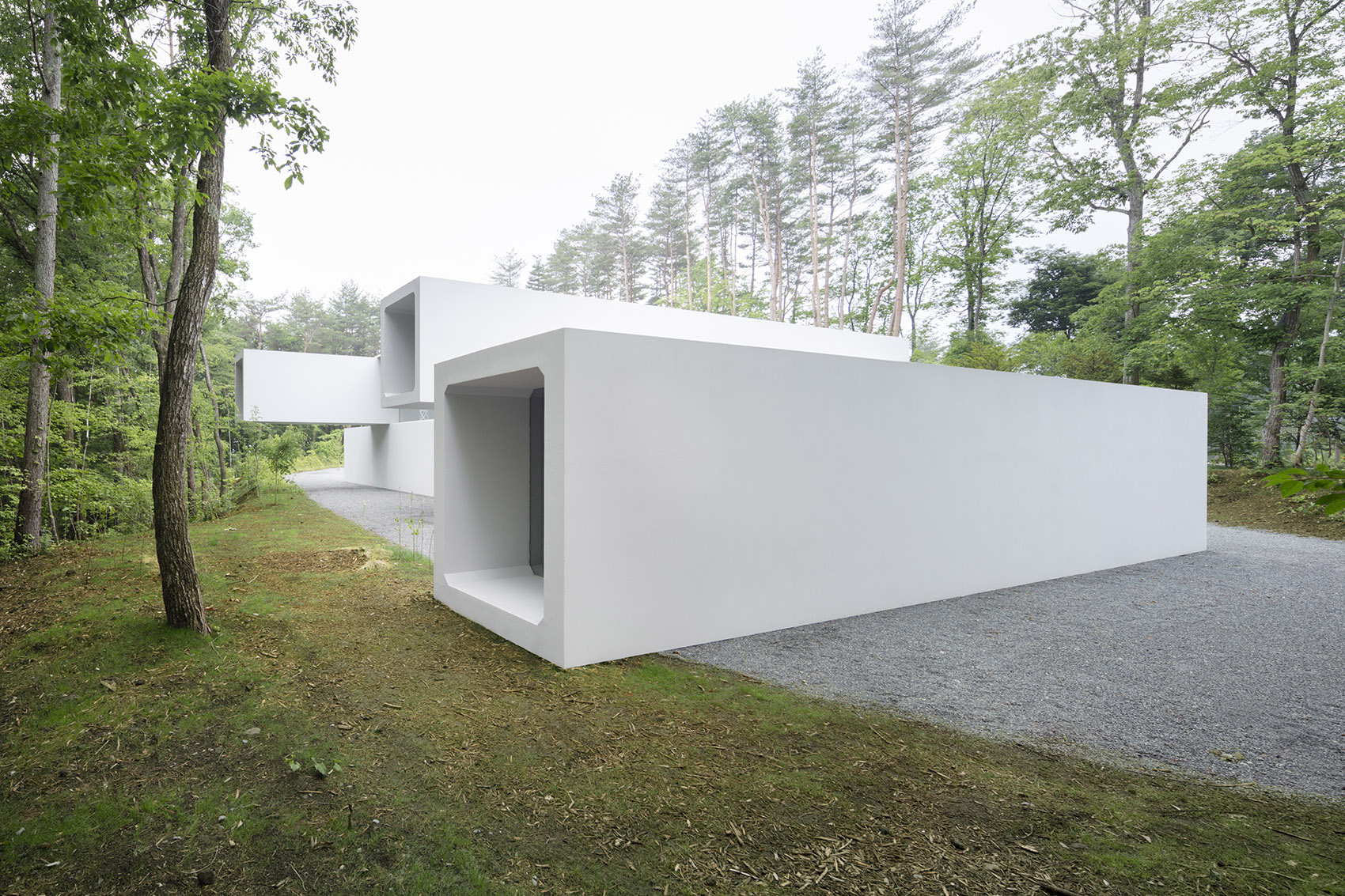

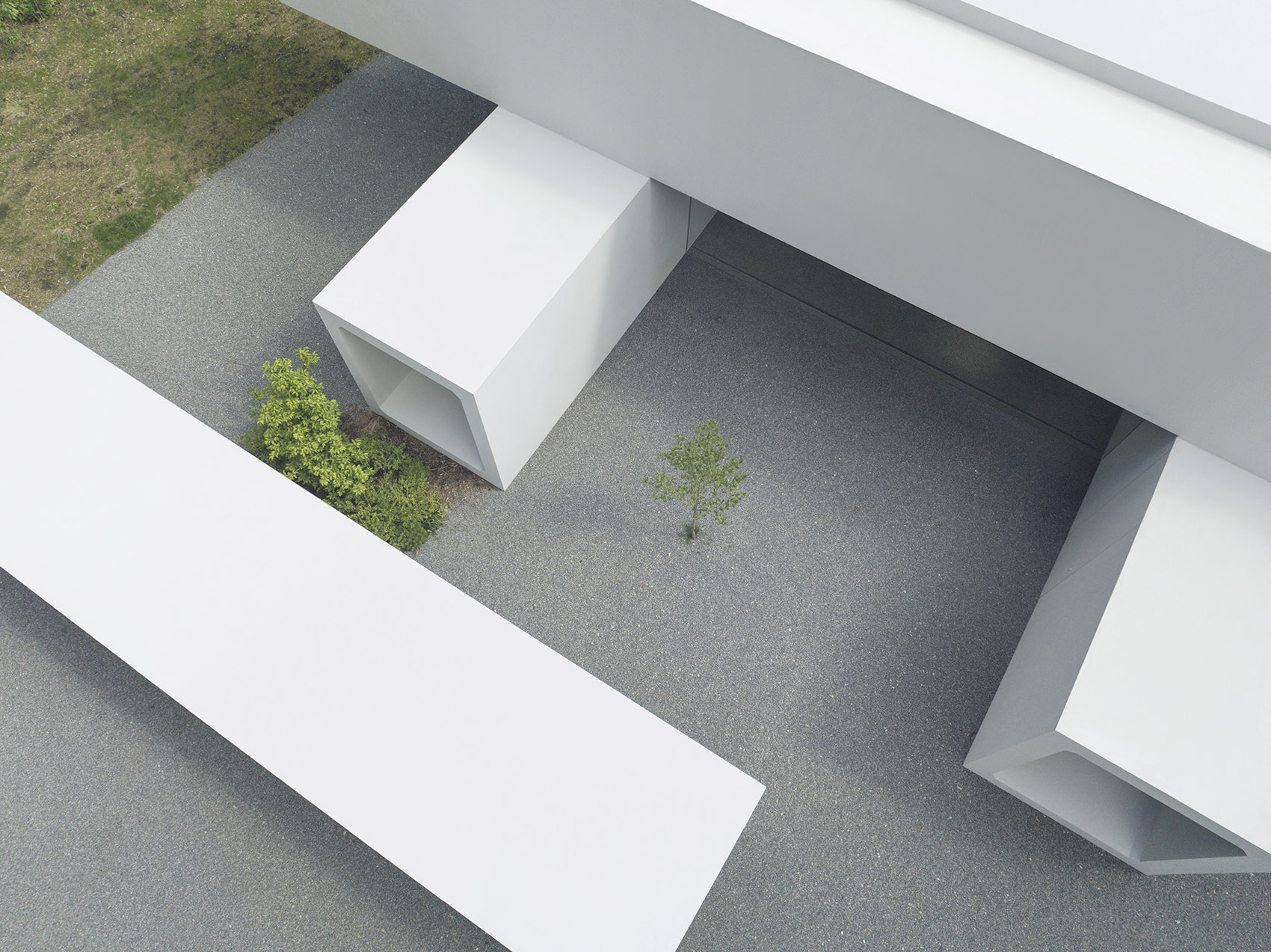

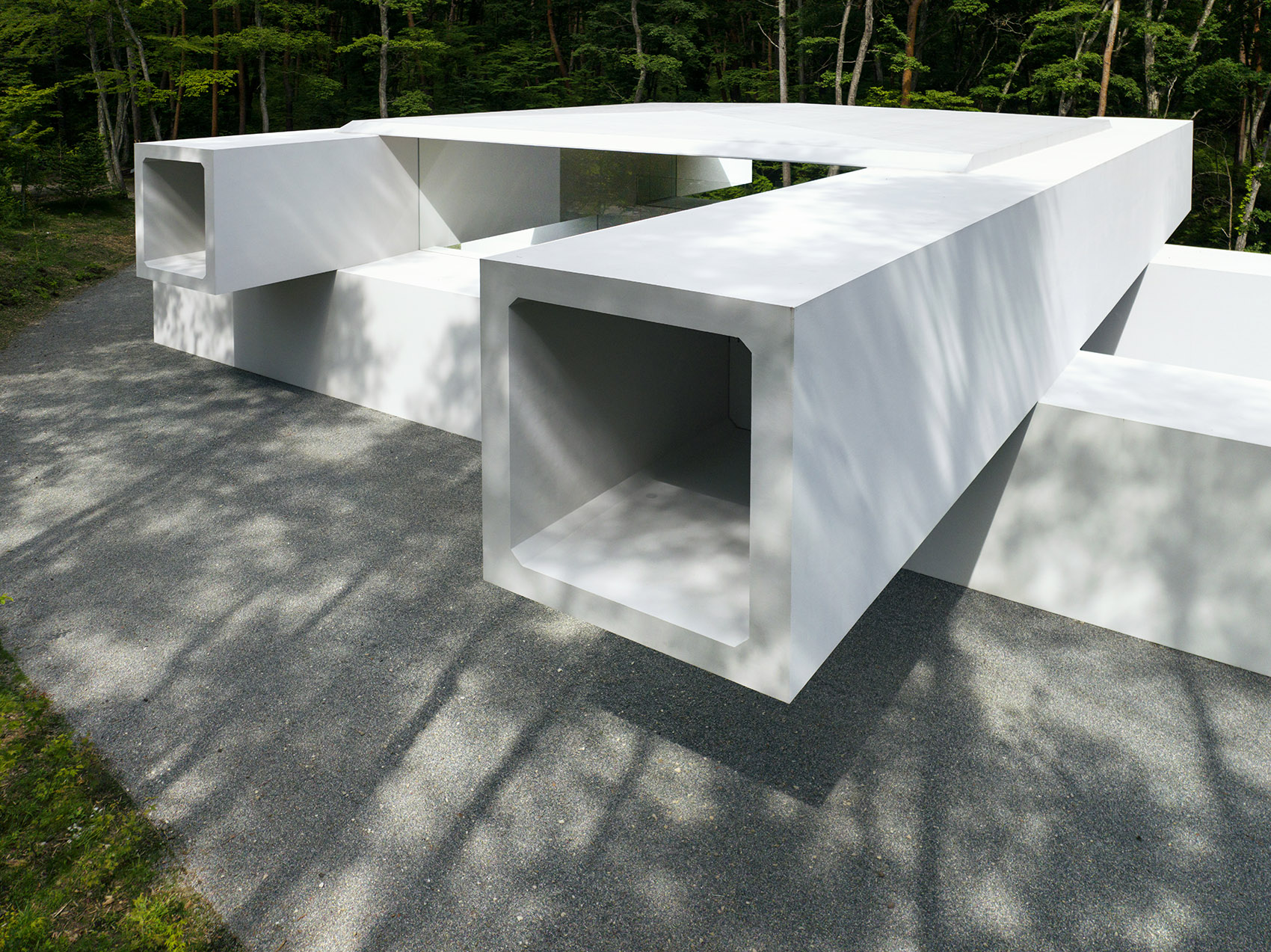

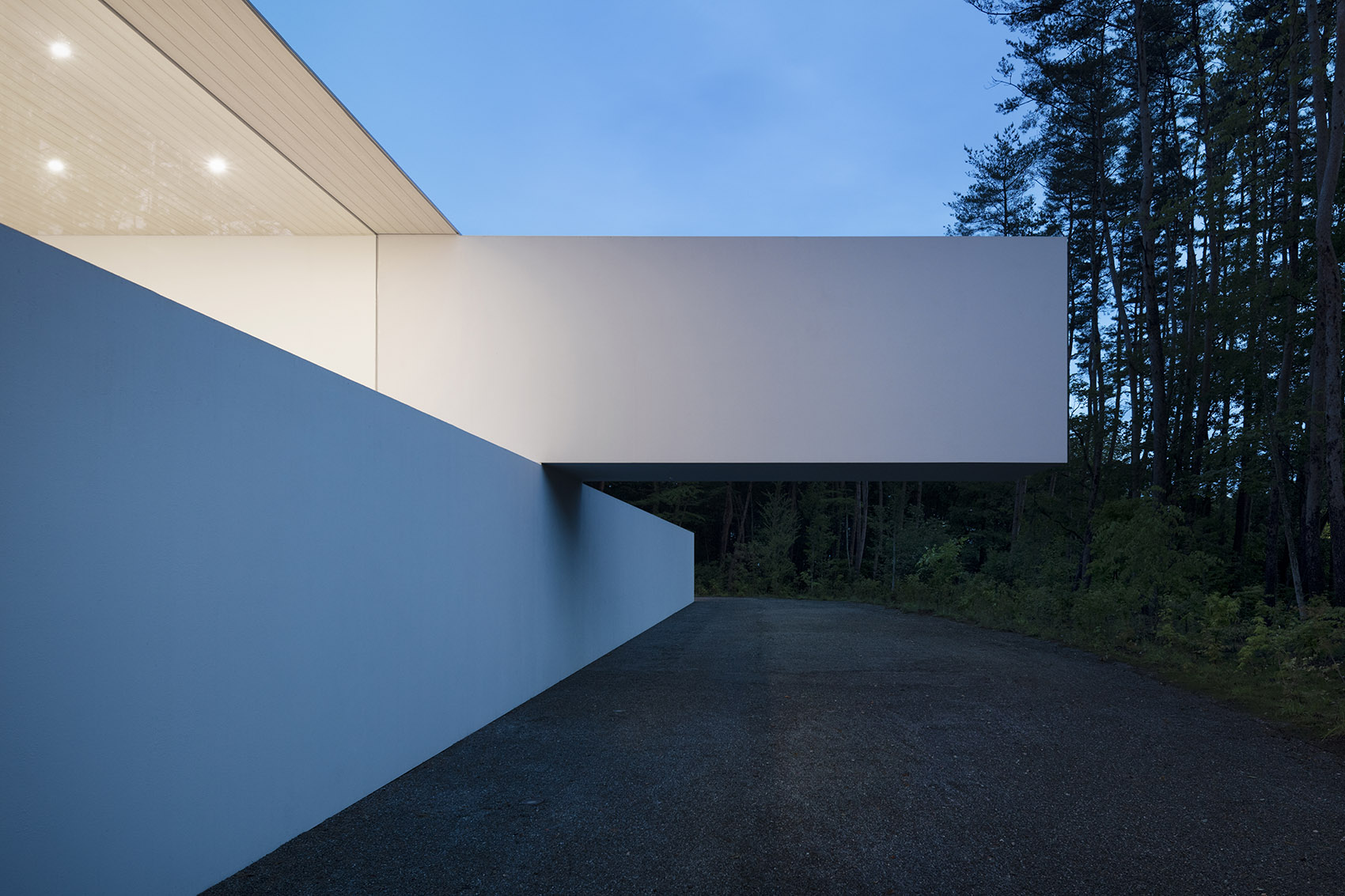

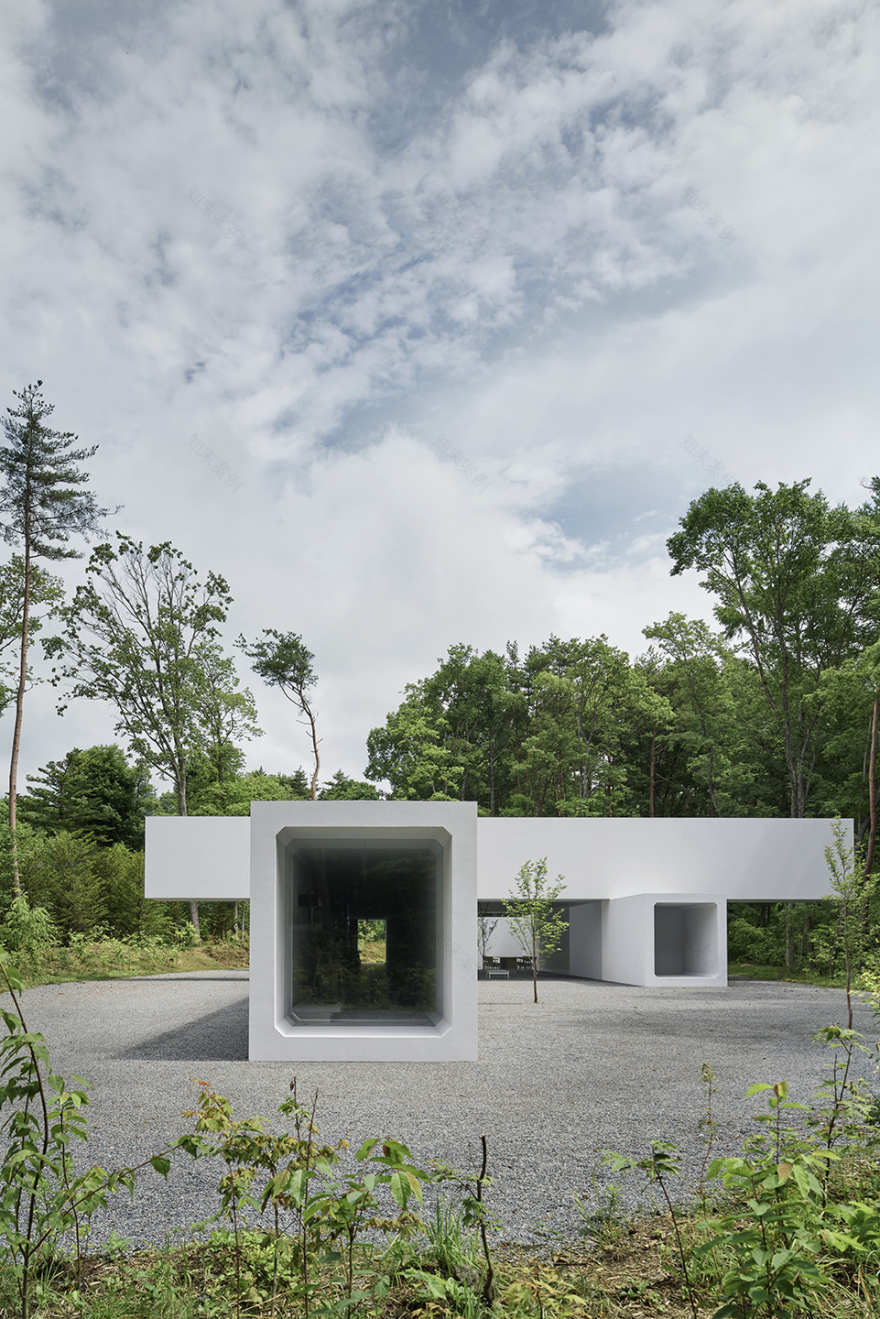

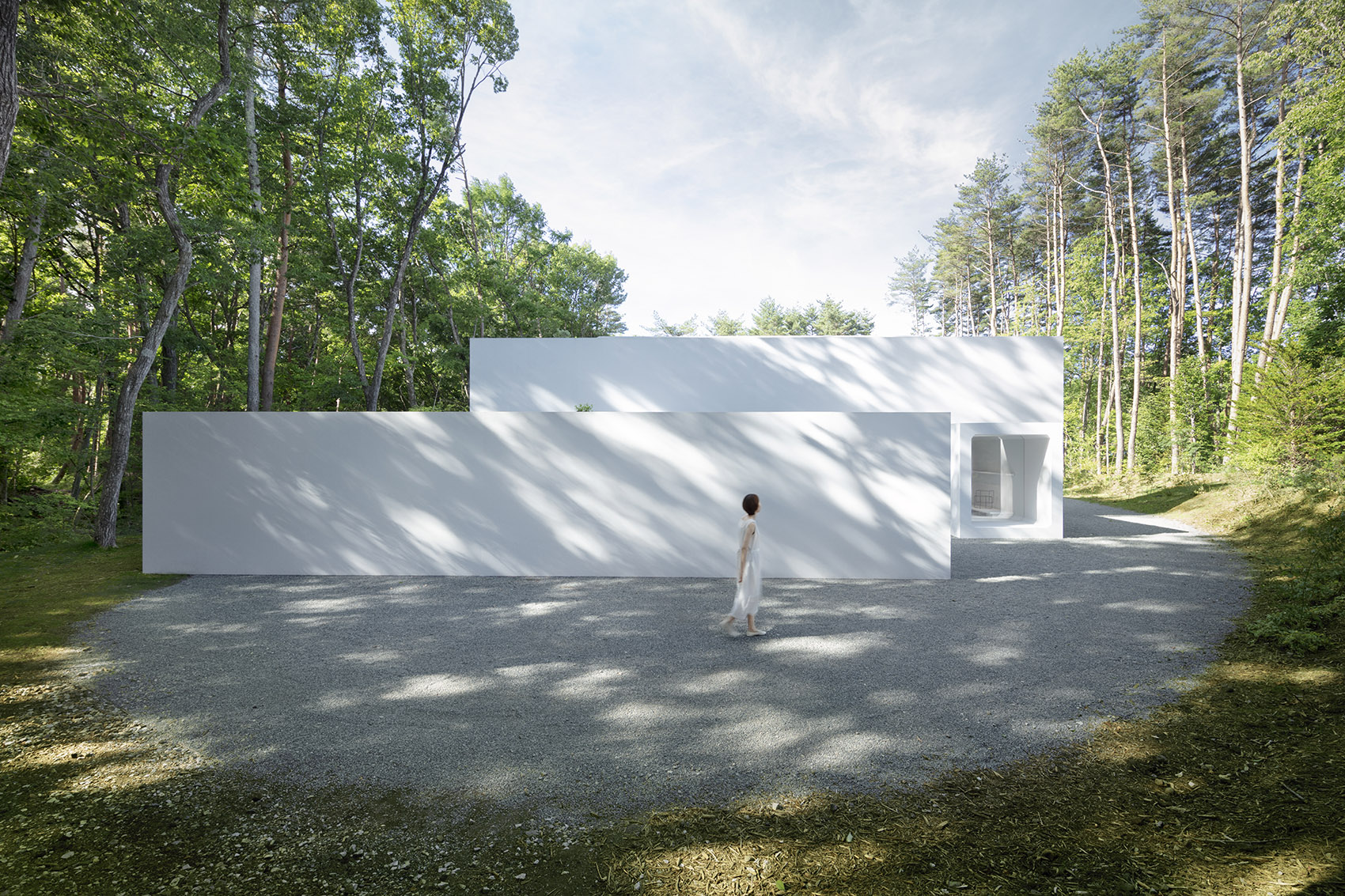

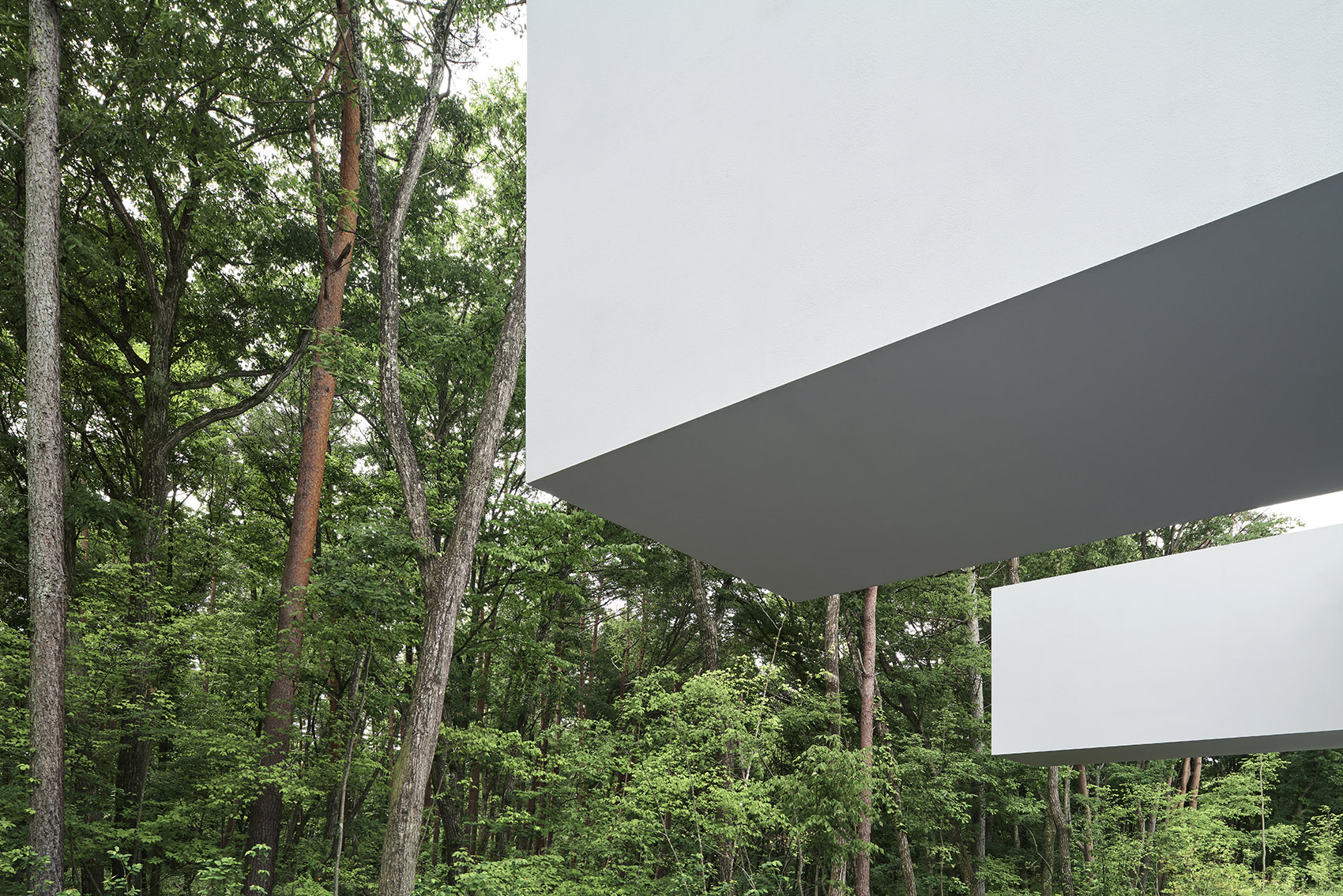

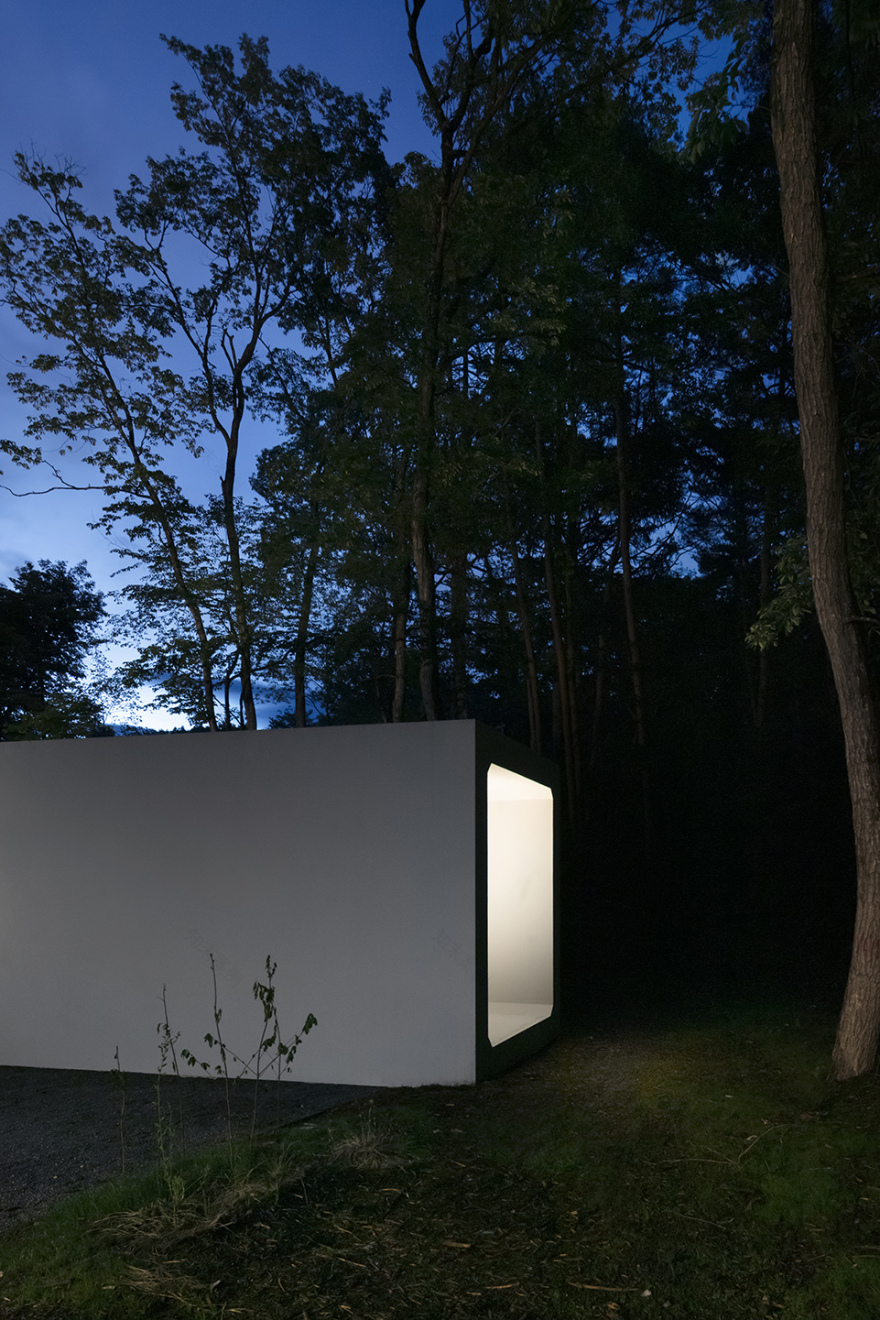

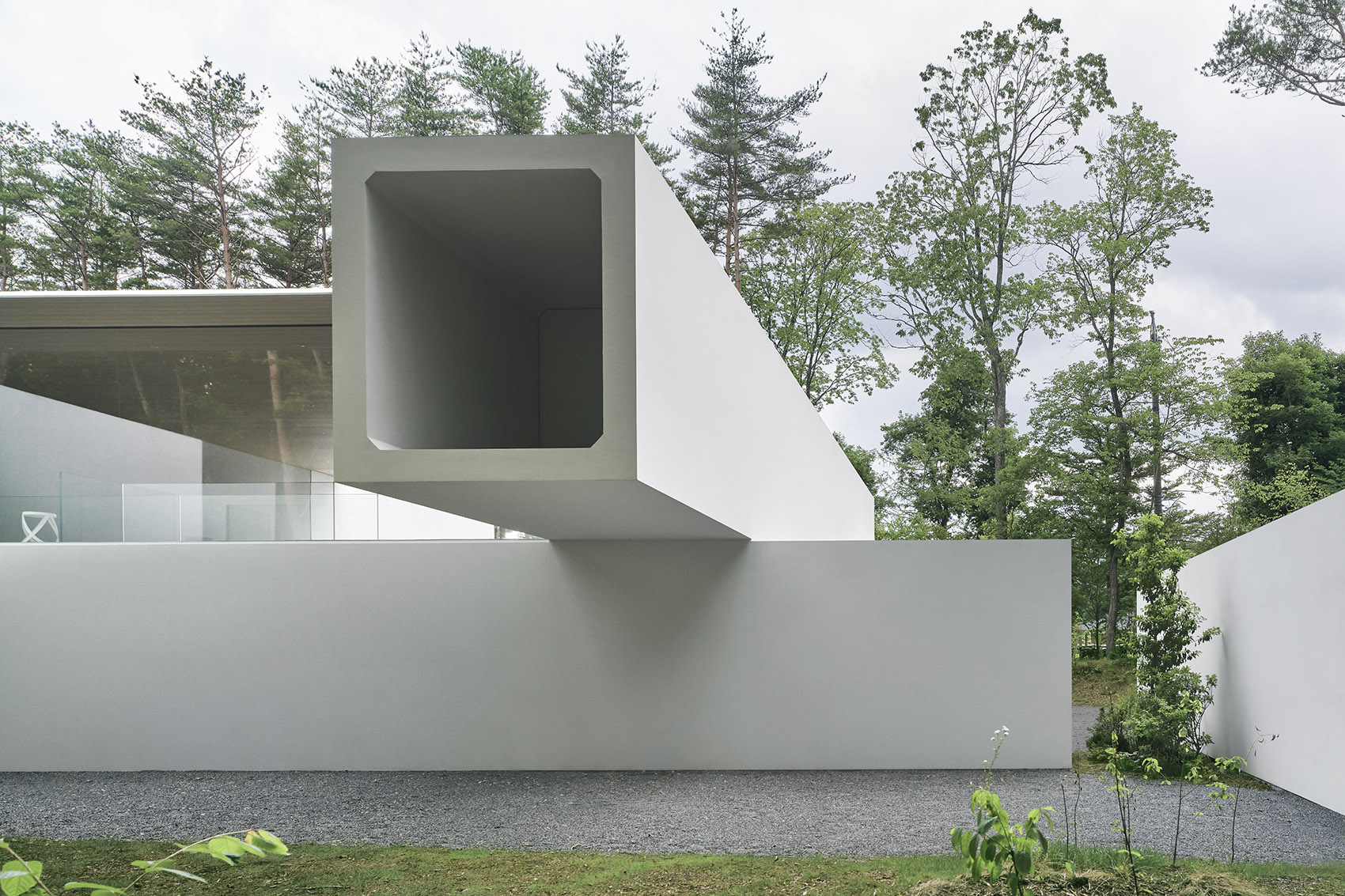

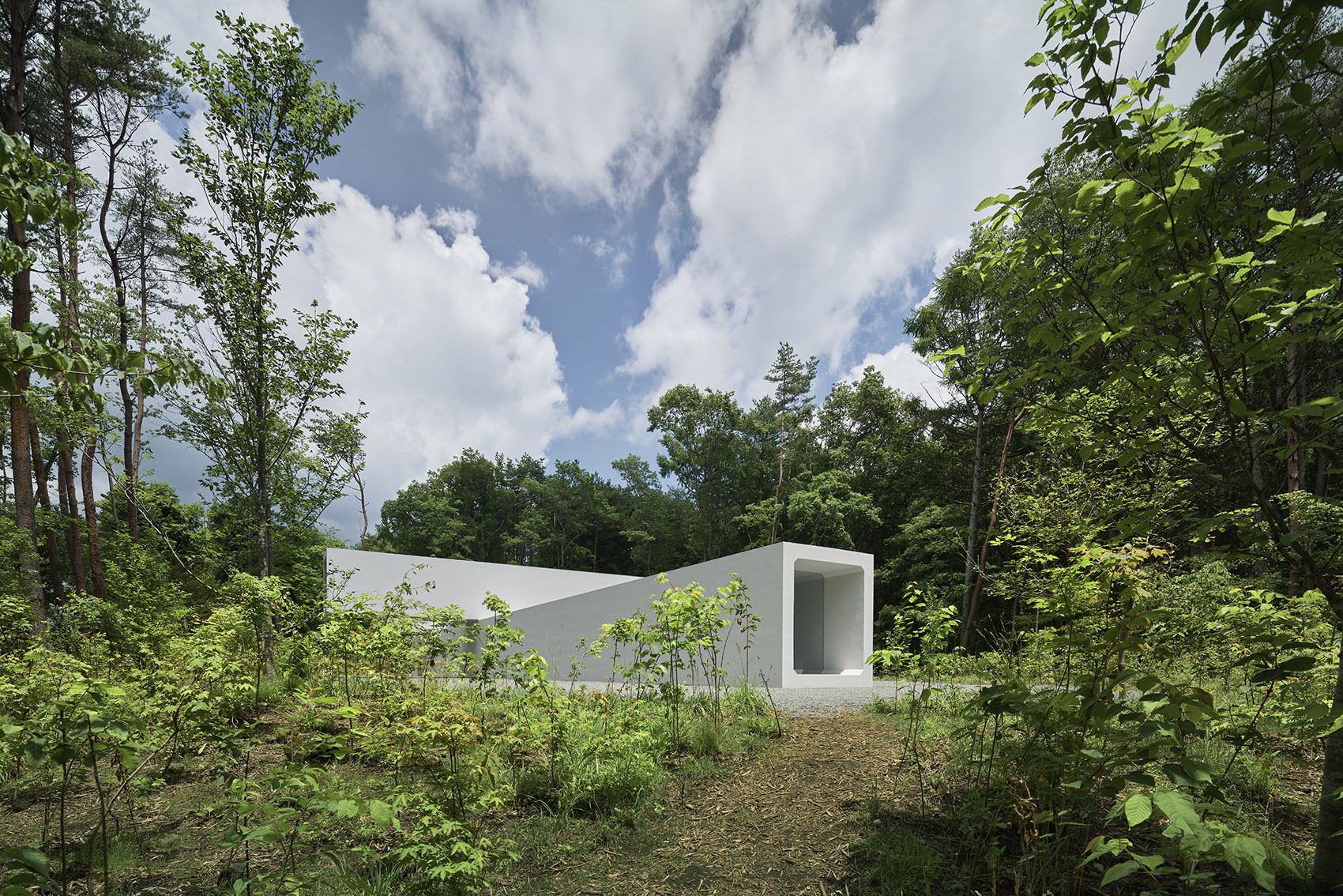

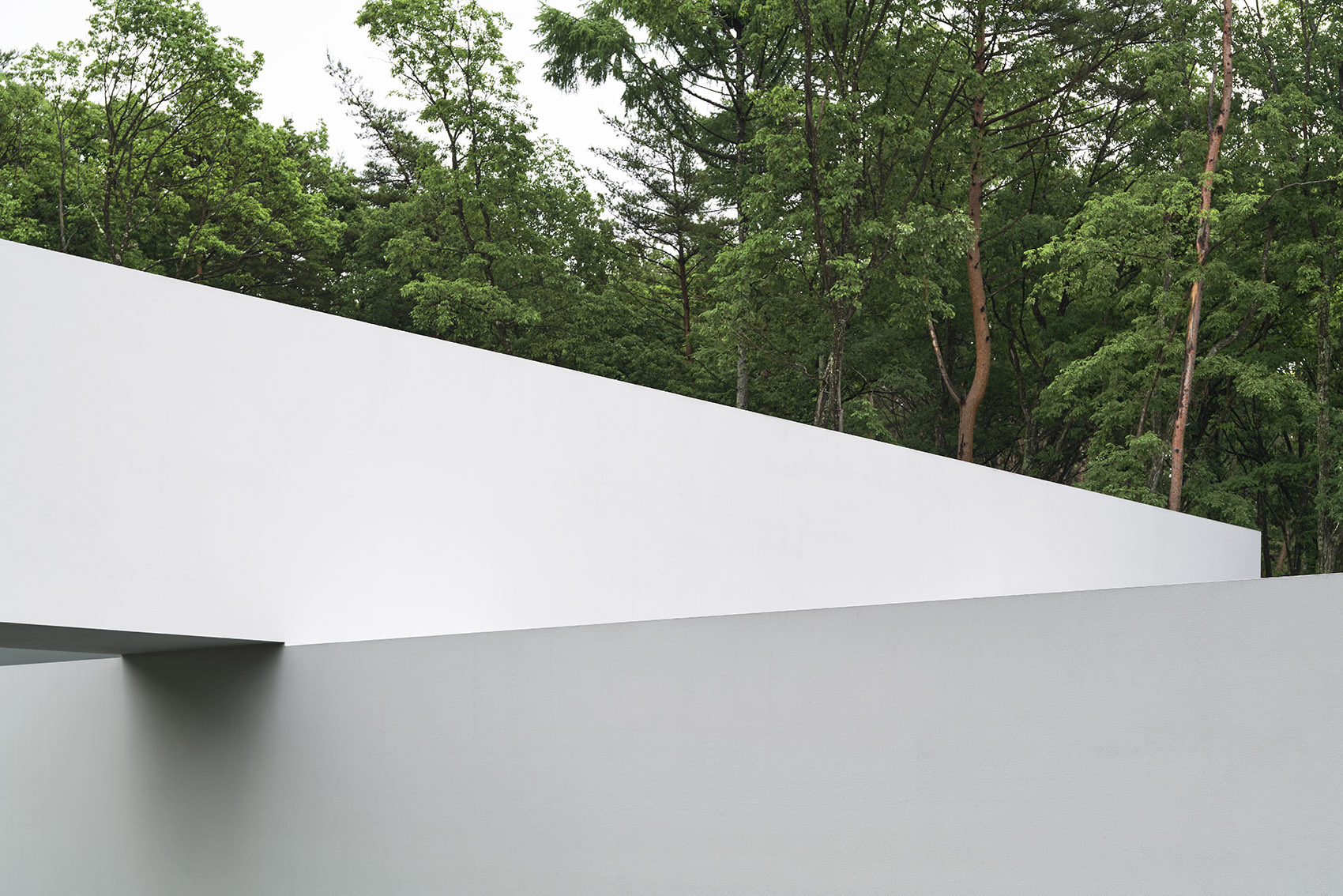

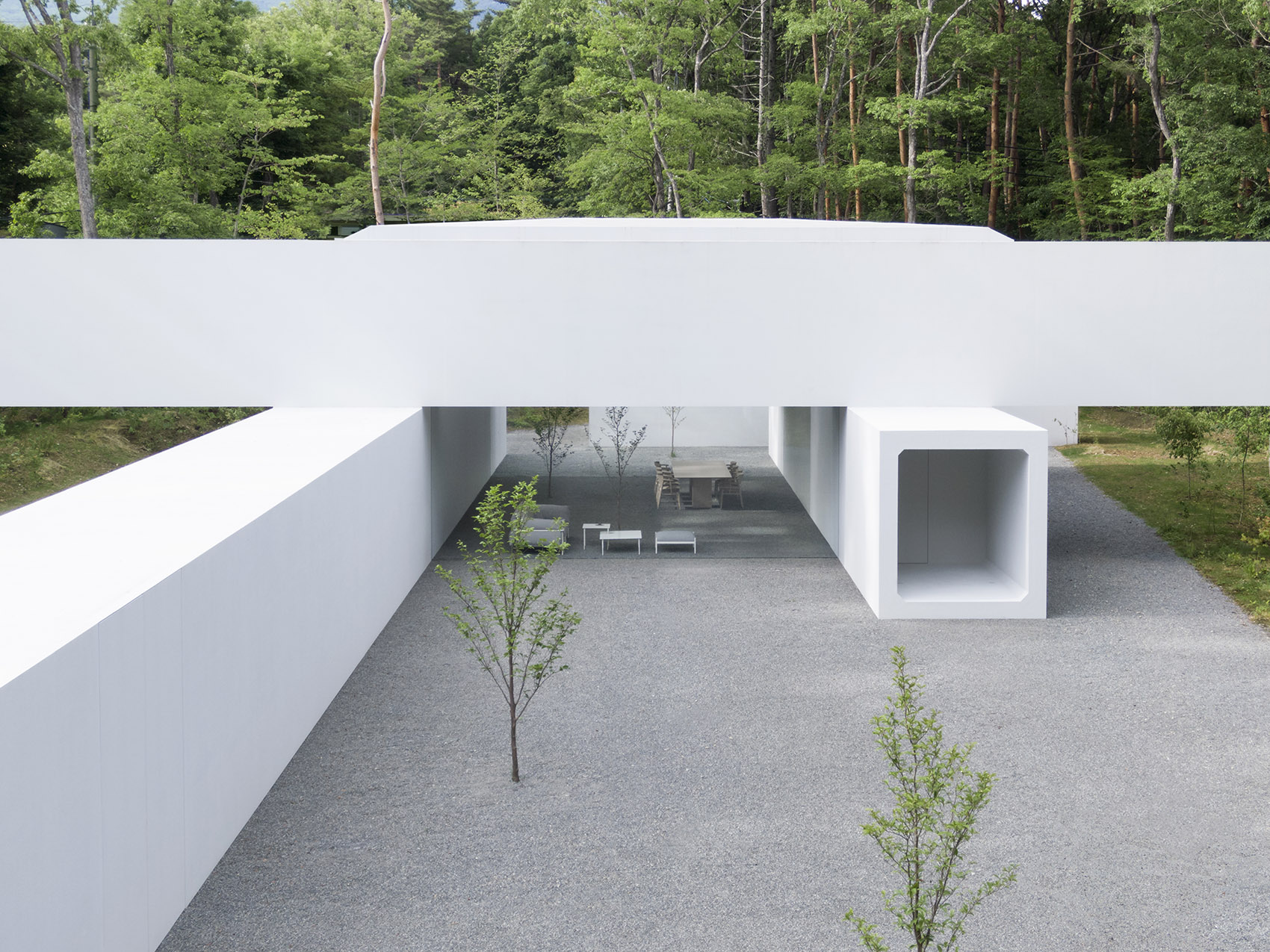

日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图
日本隧道旅馆外部实景图

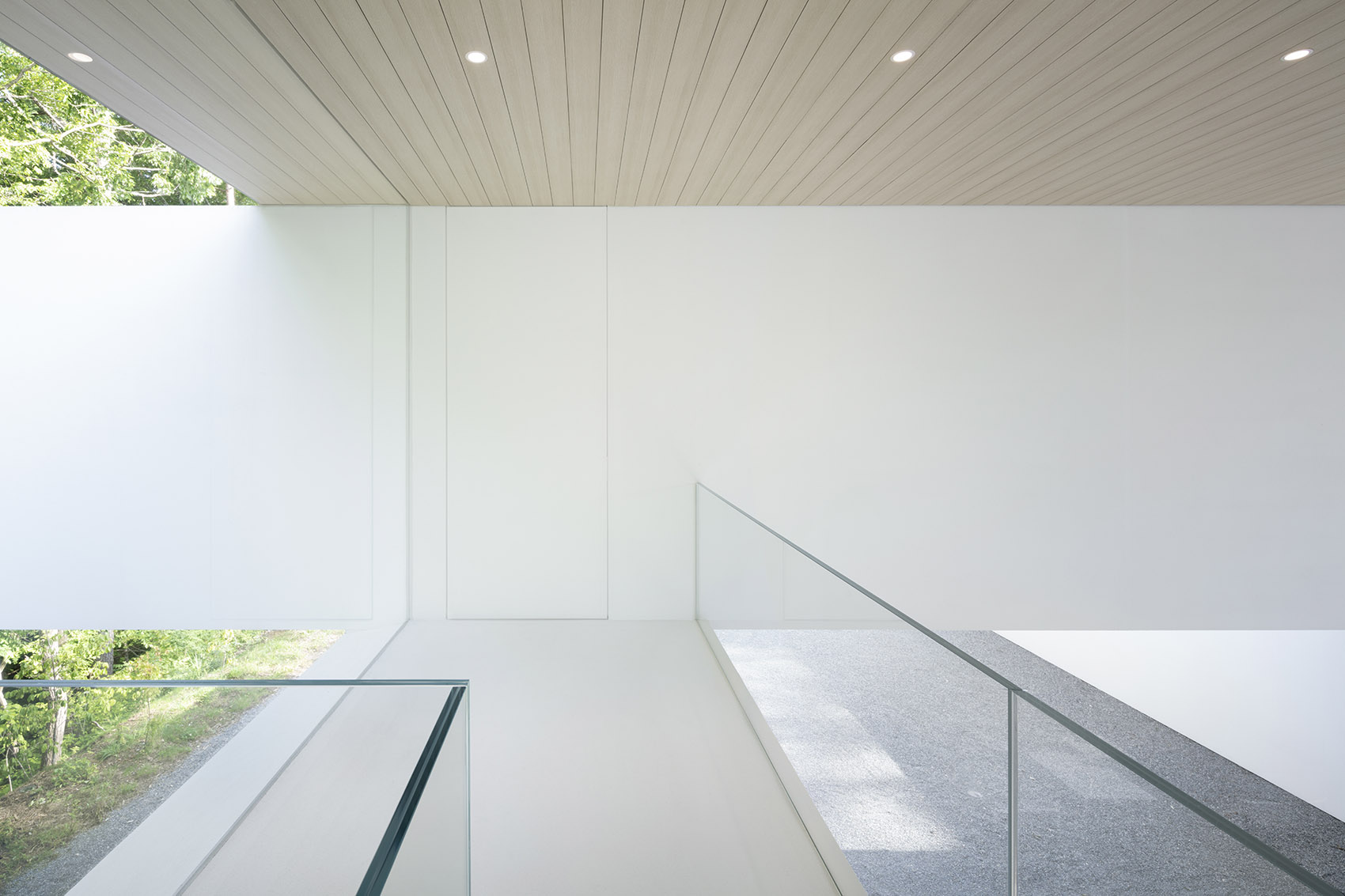

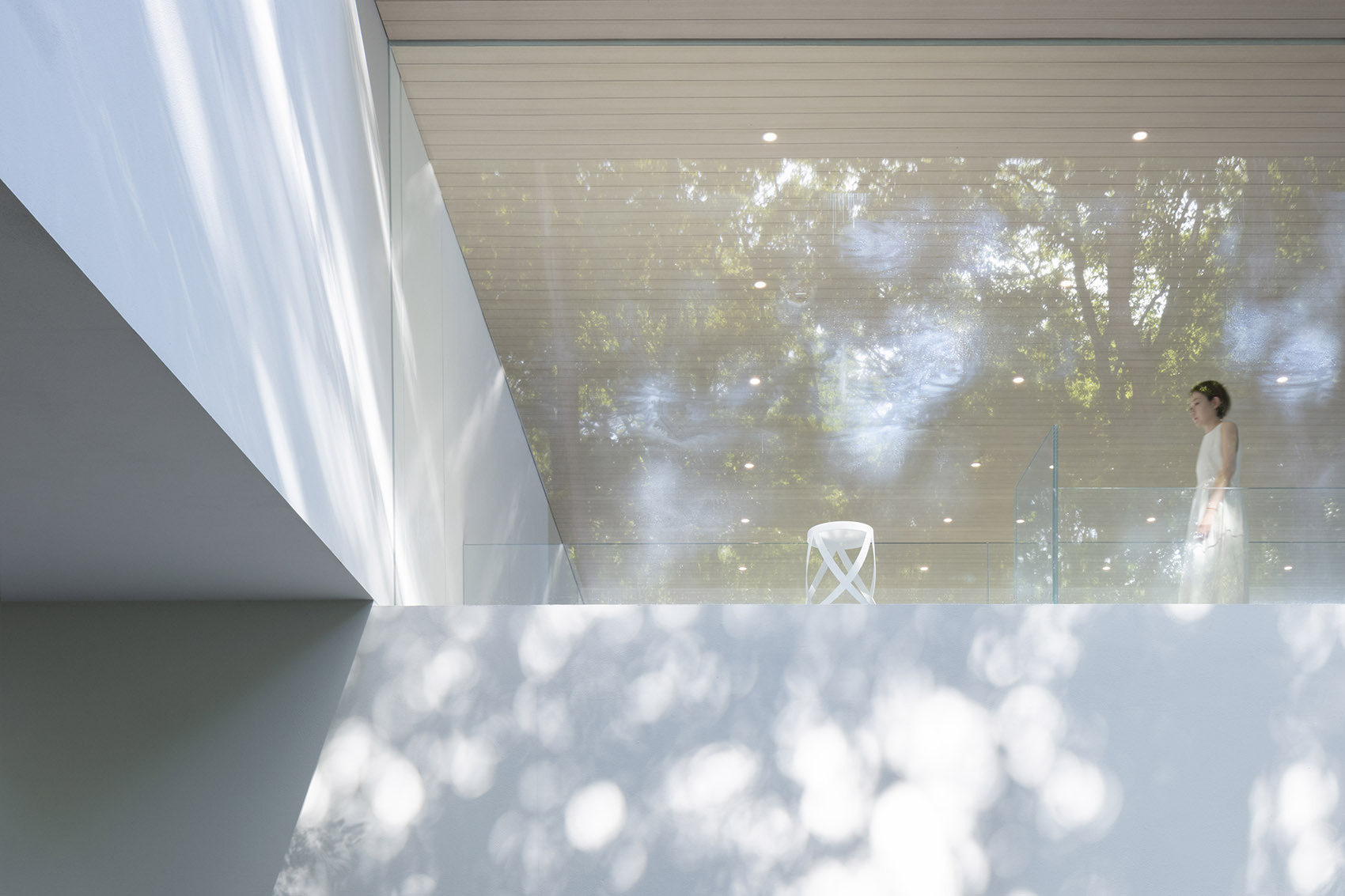

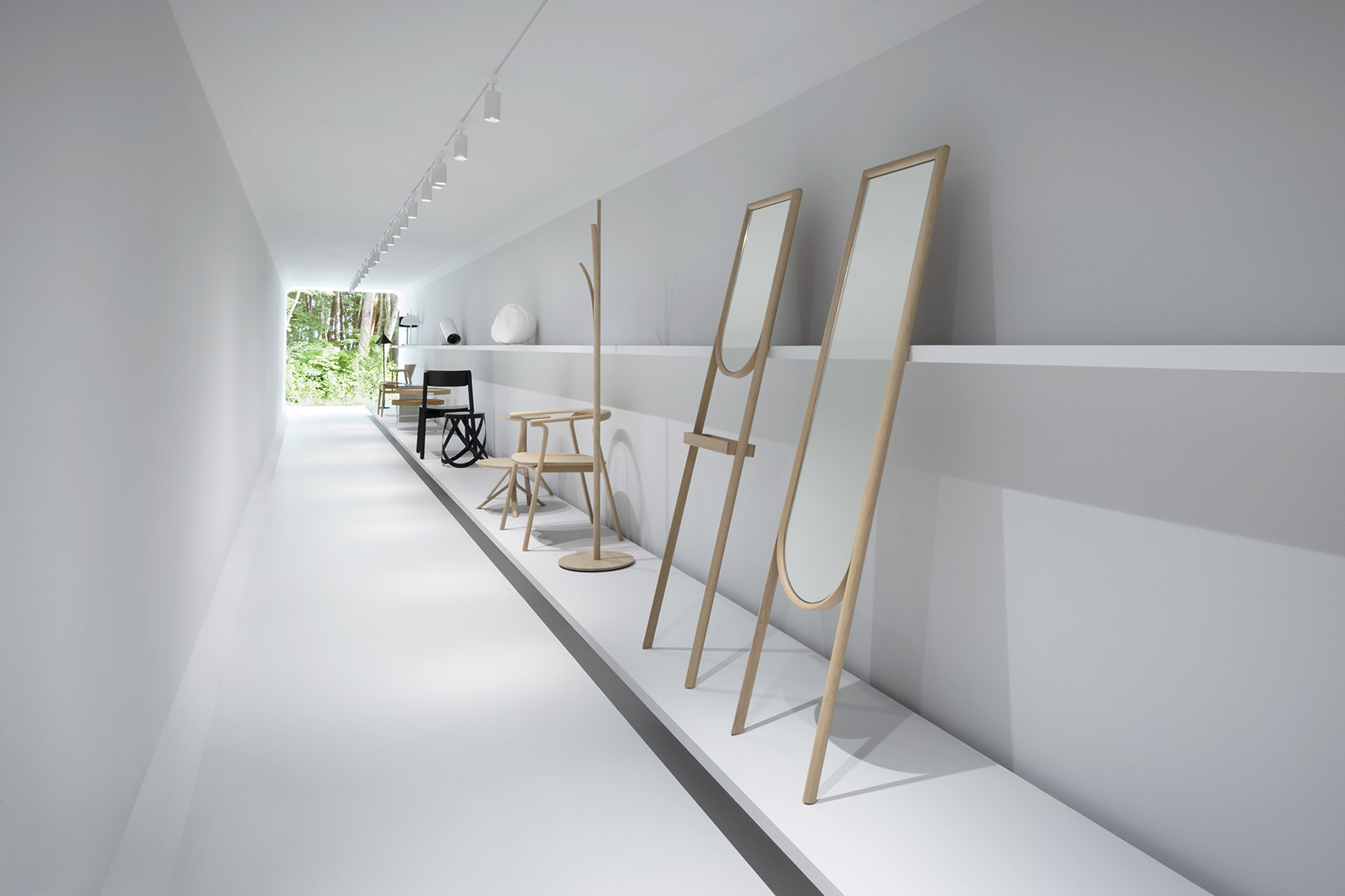

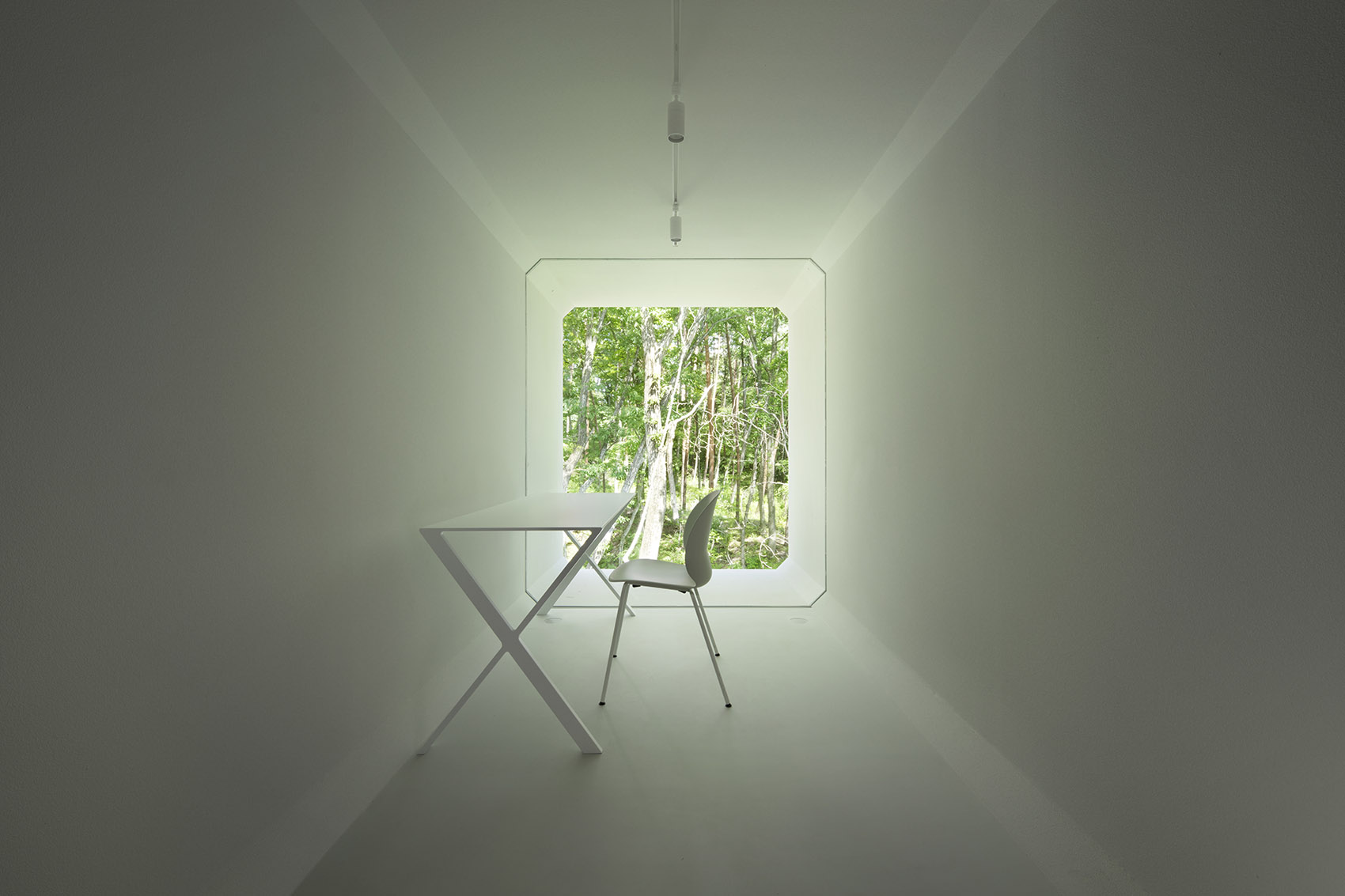

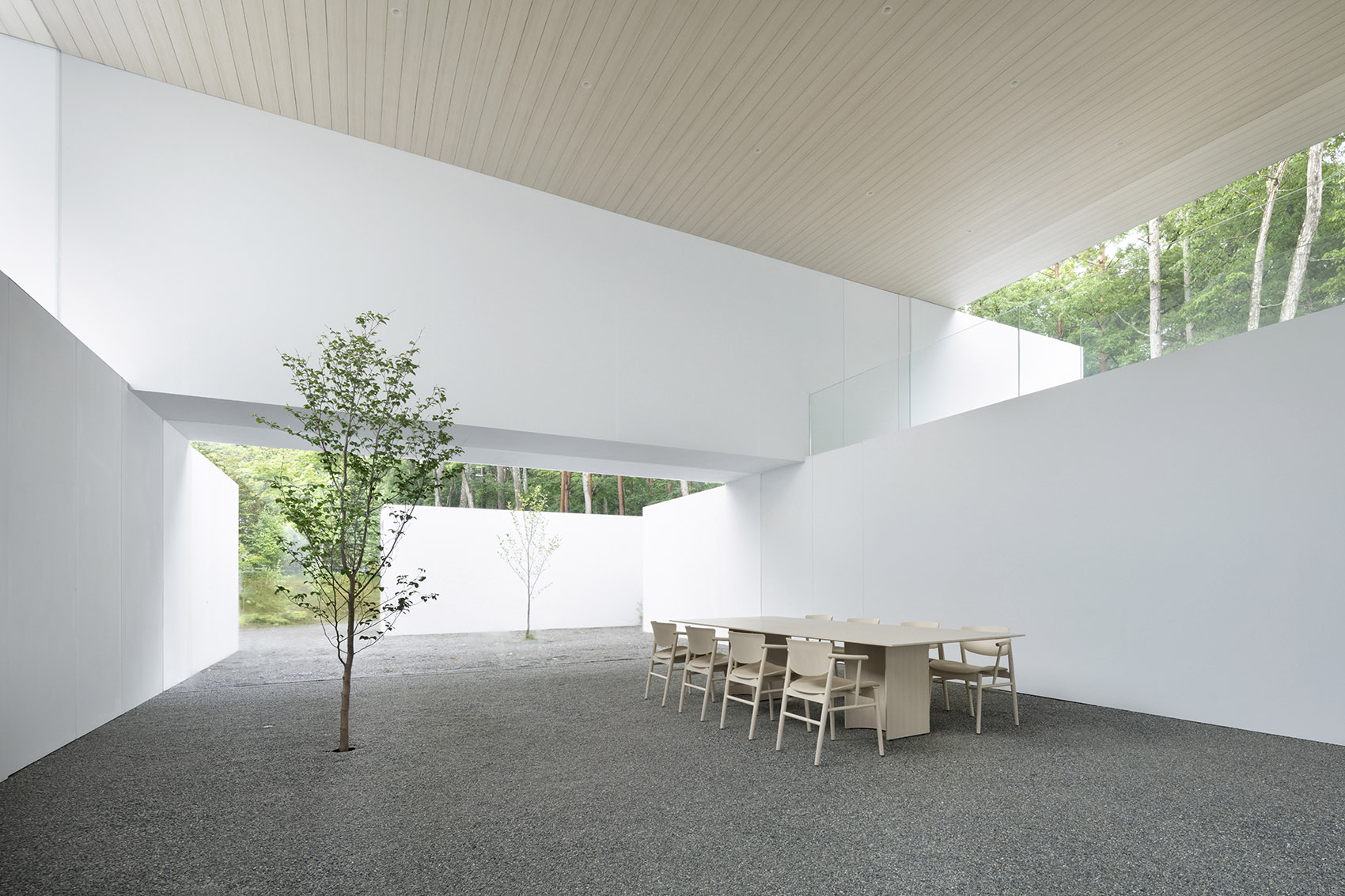

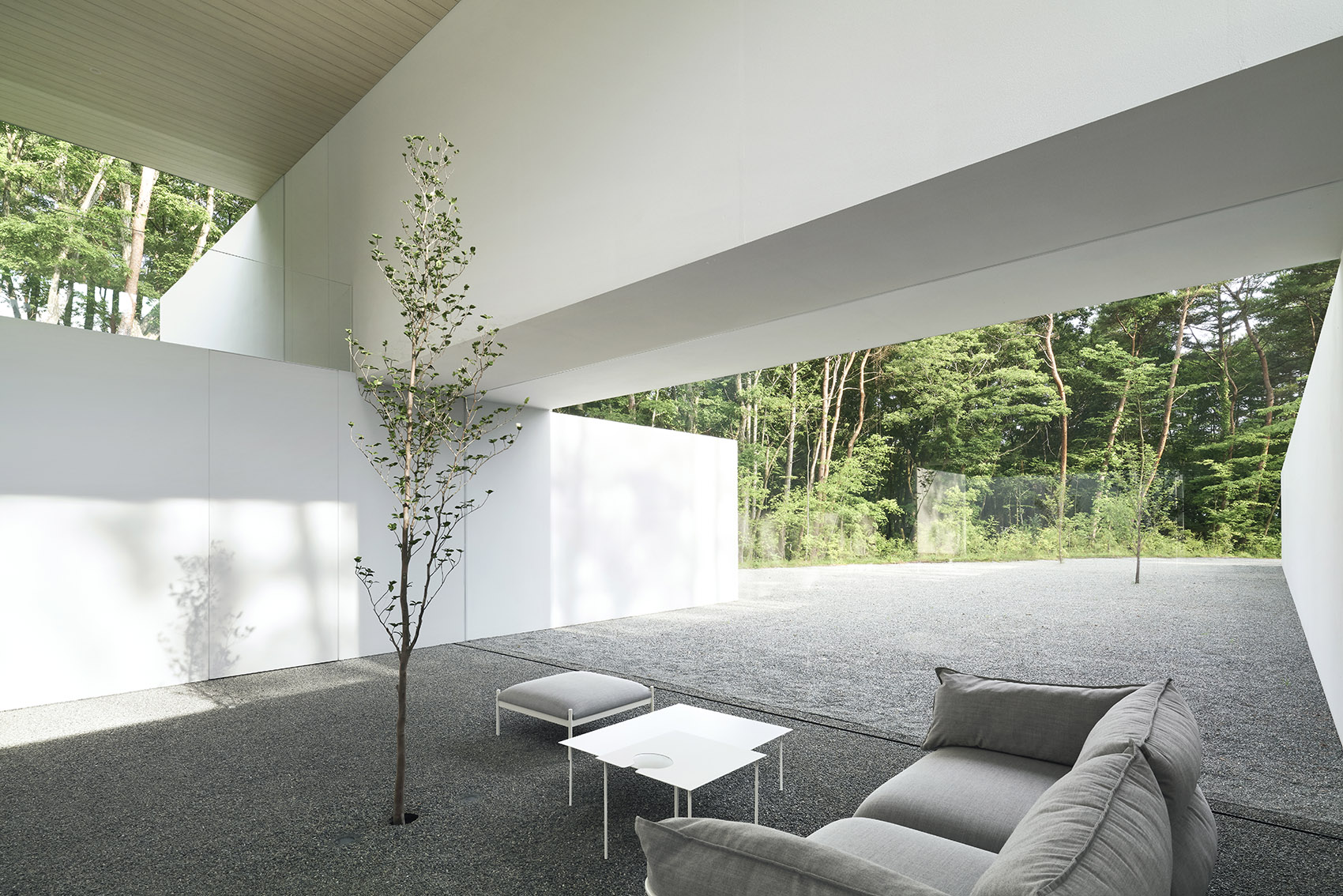

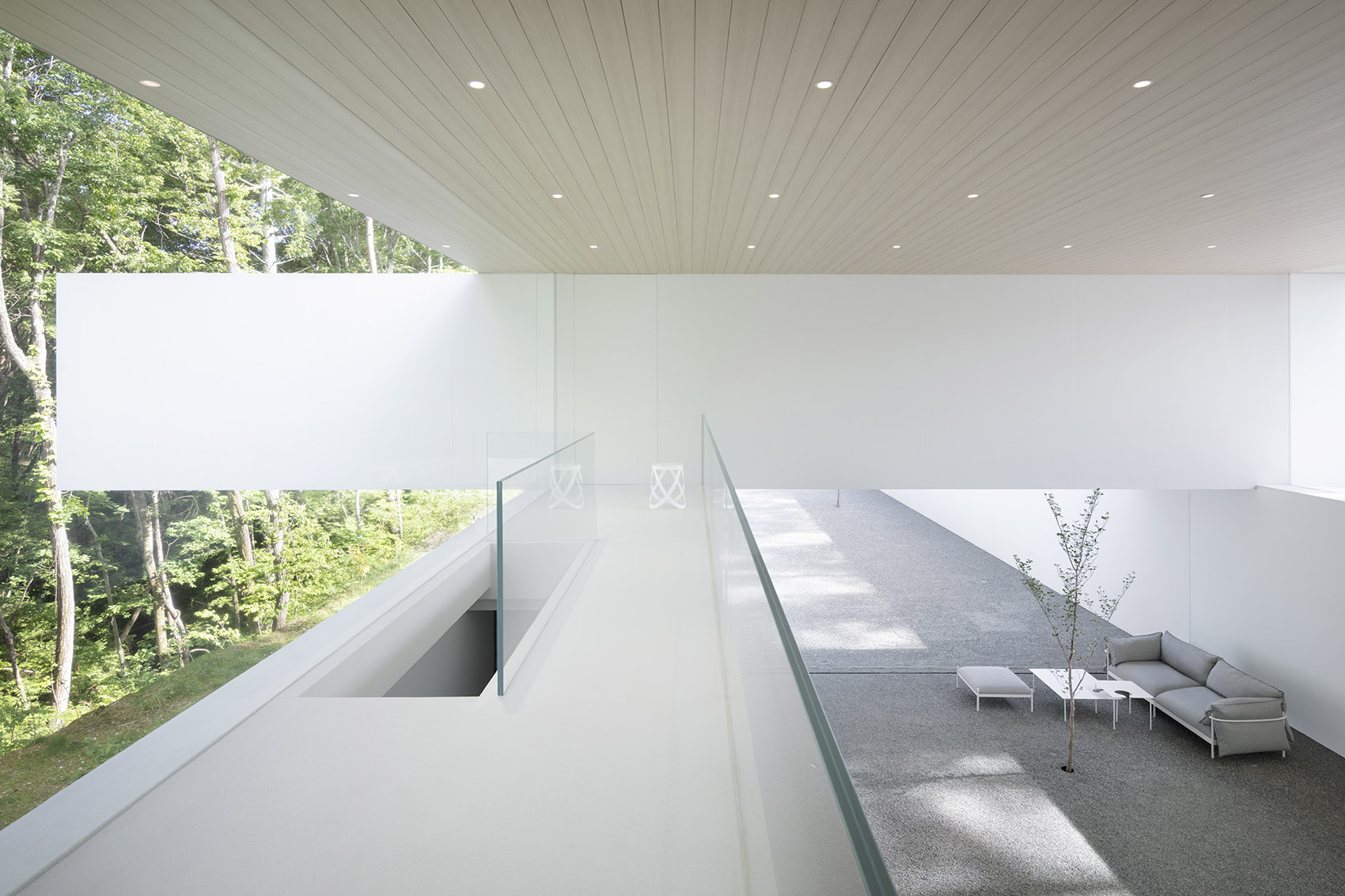

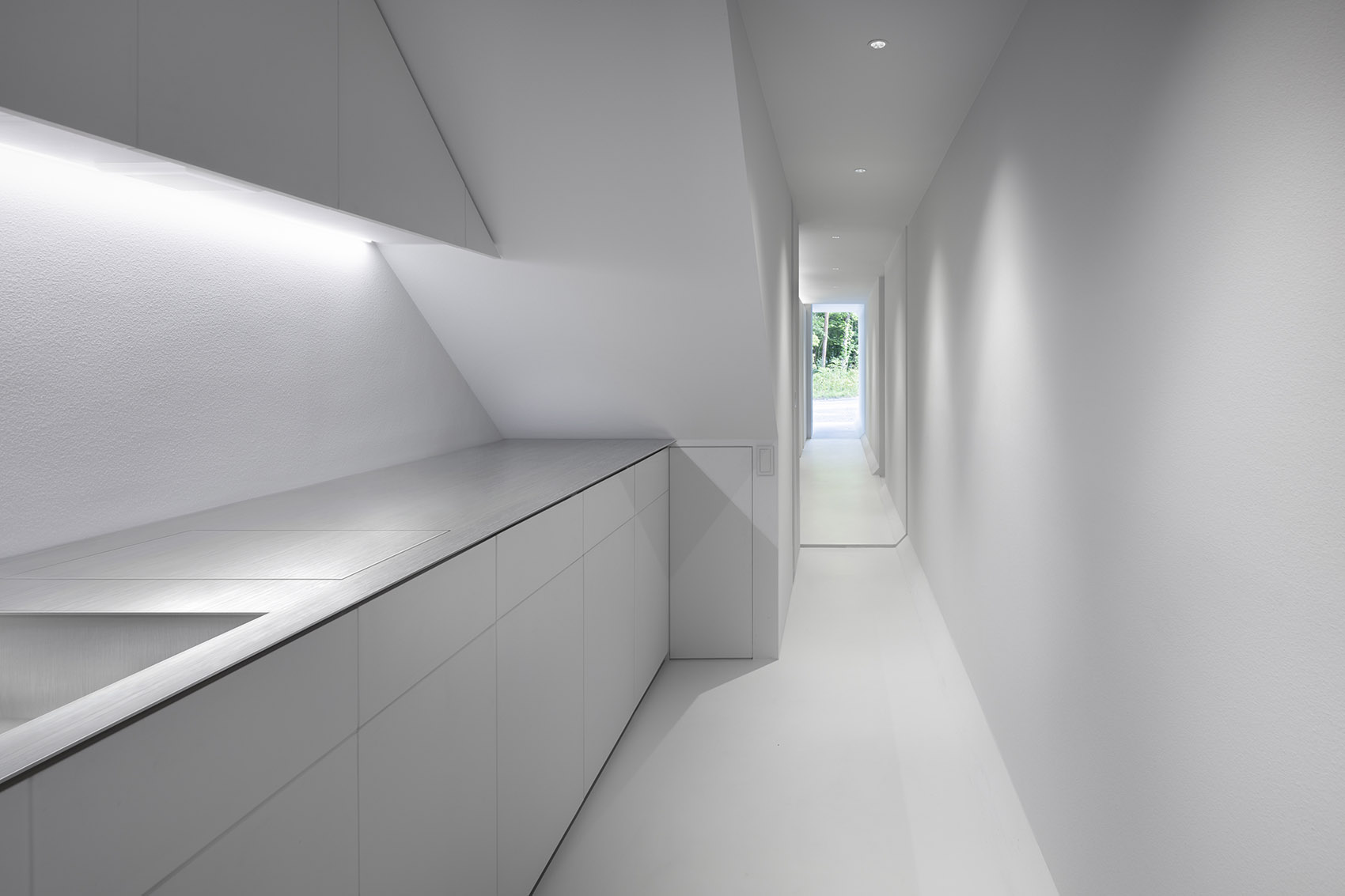

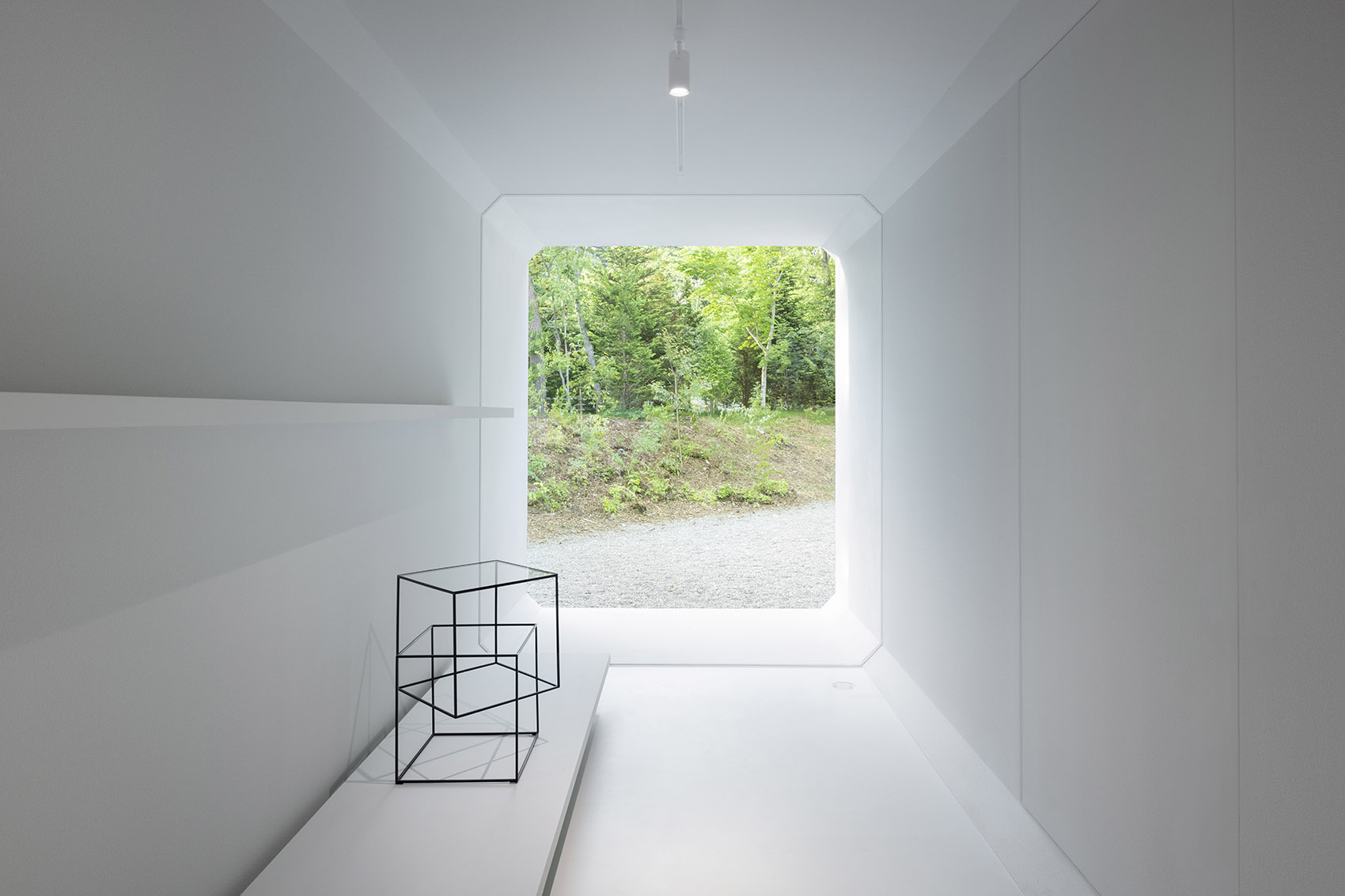

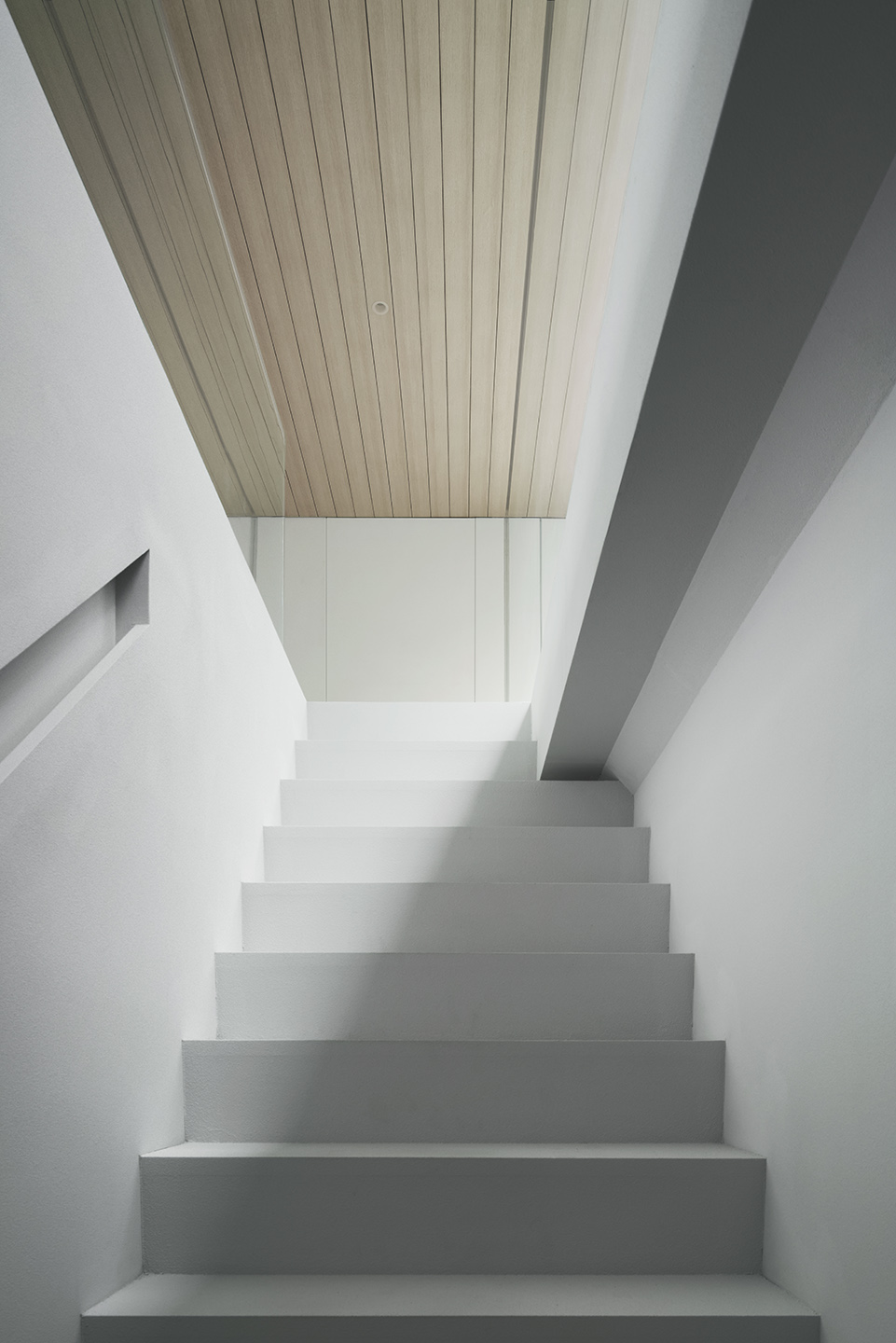

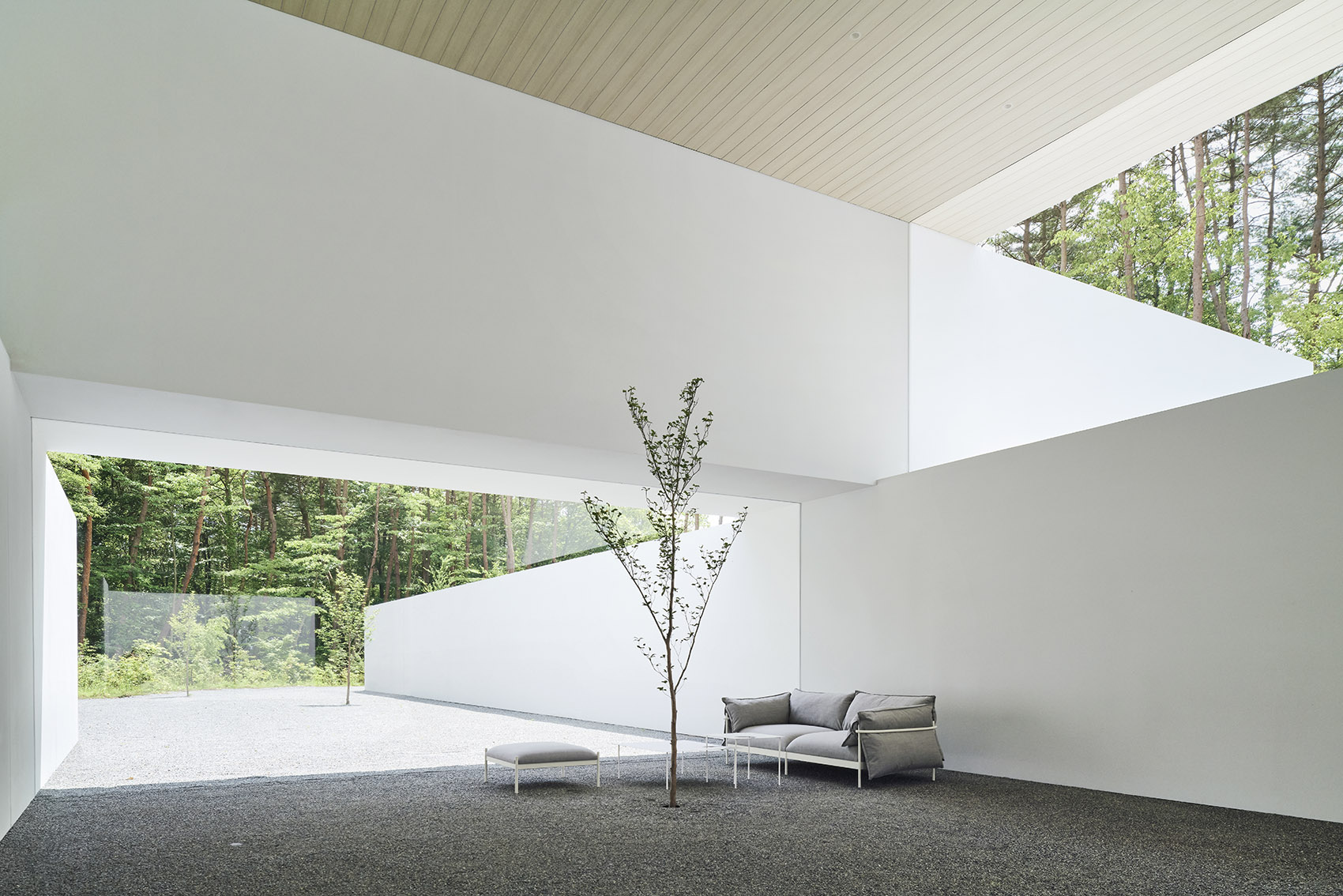

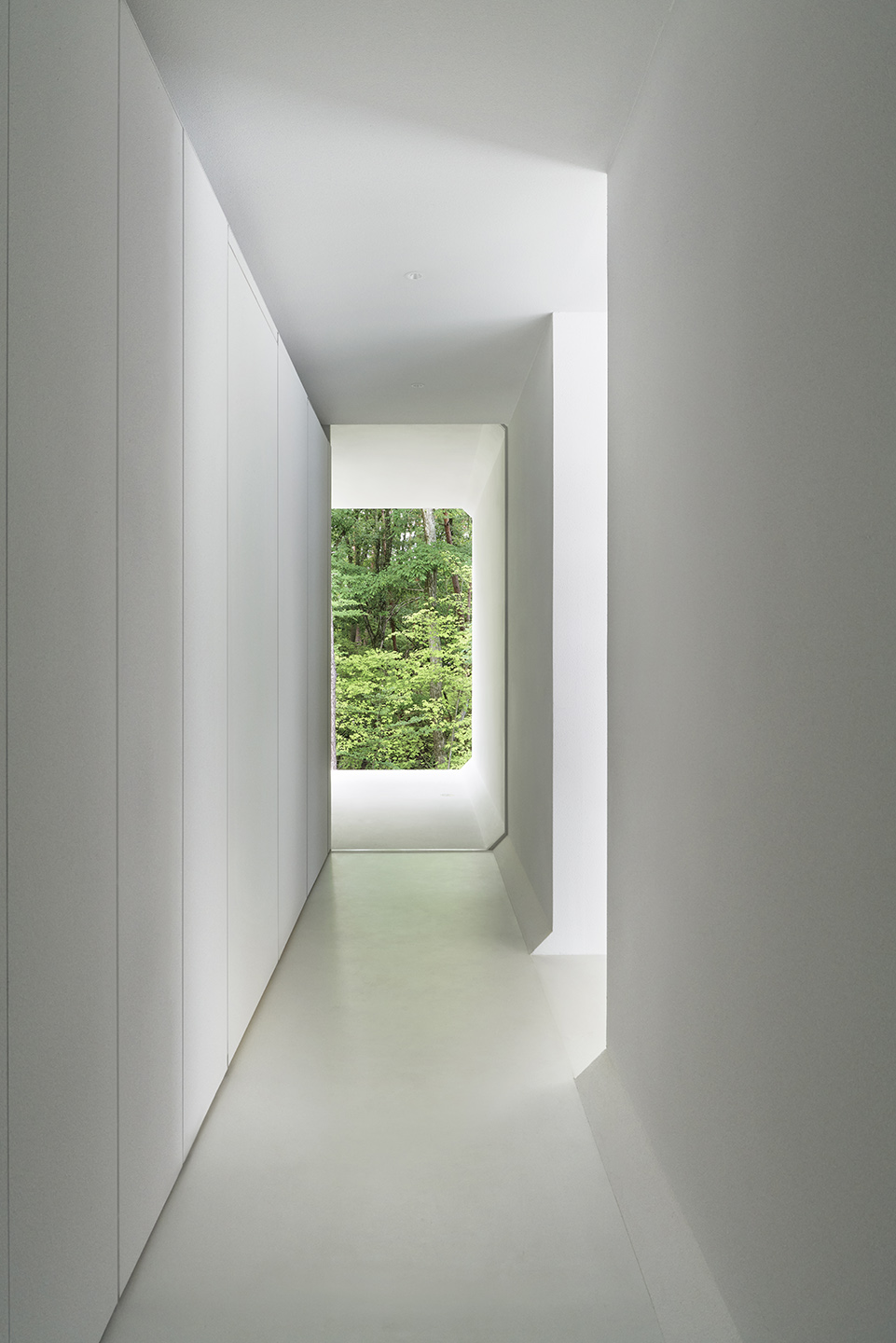

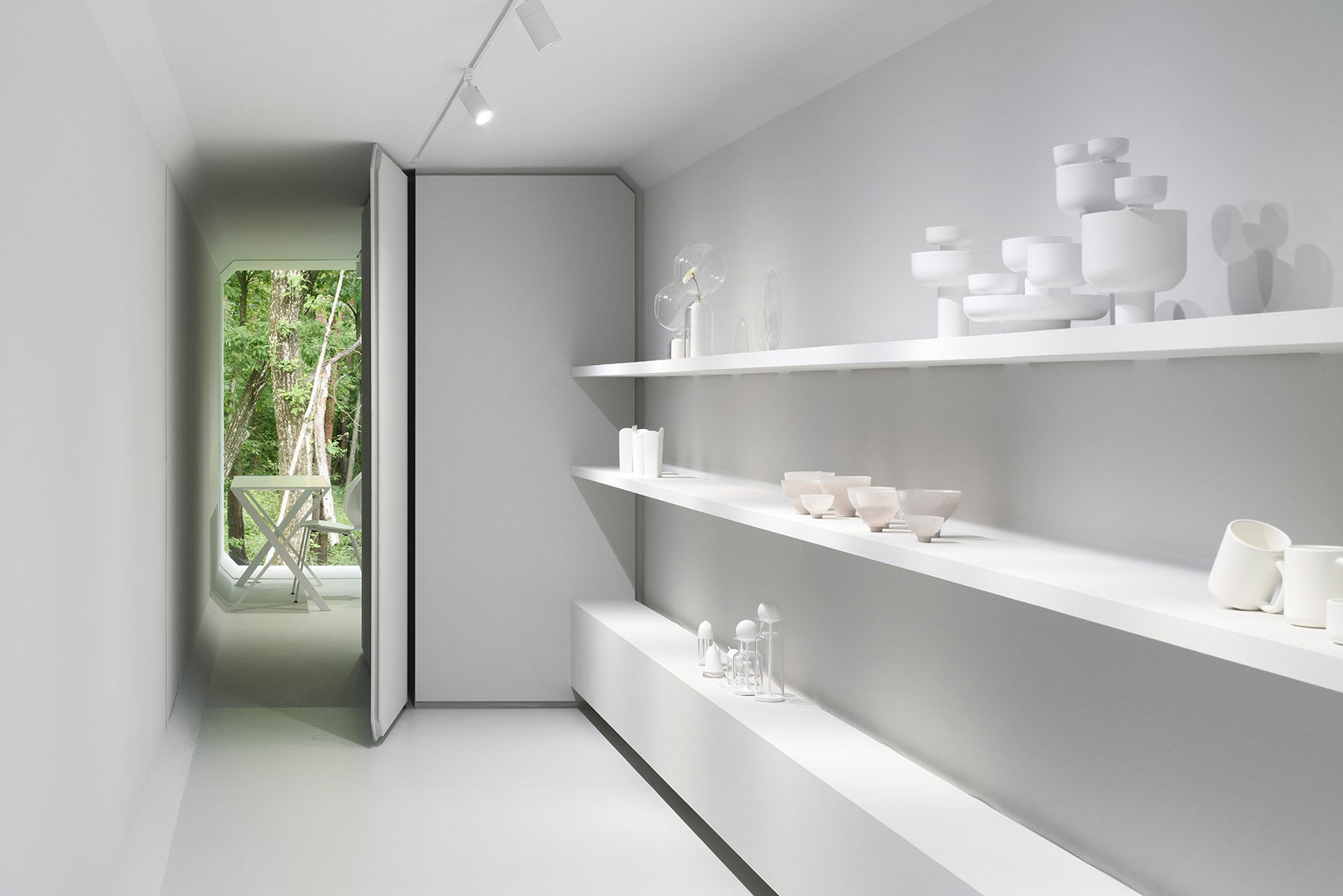

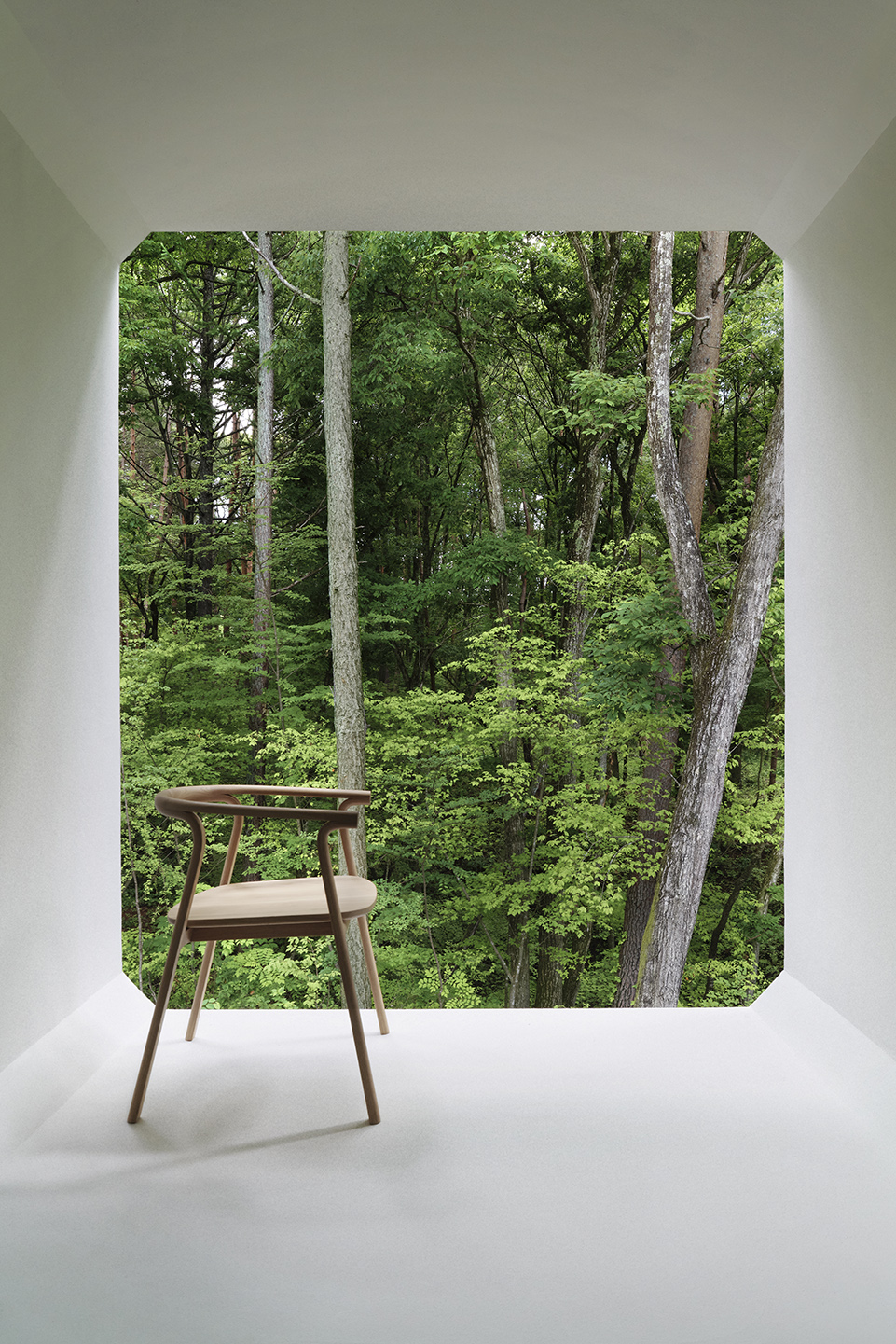

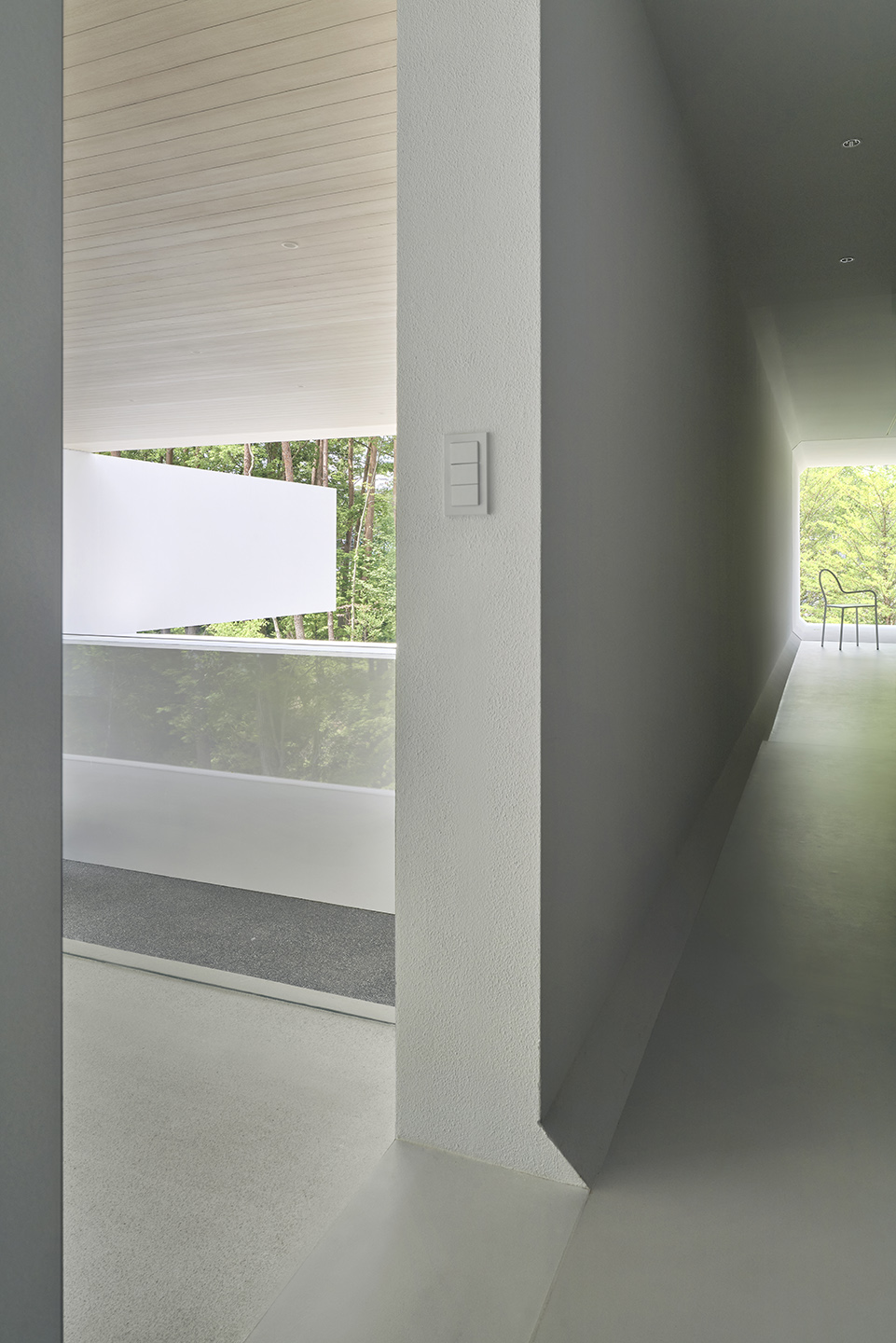

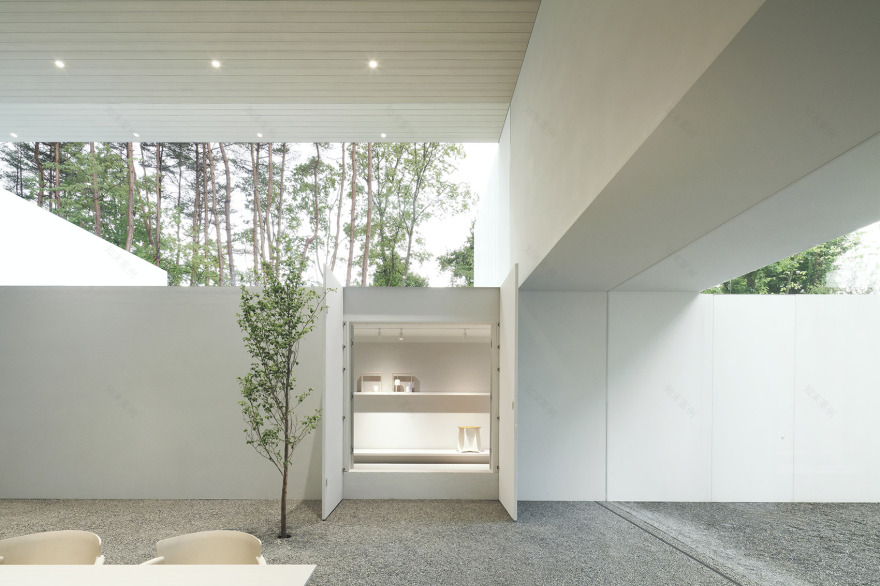

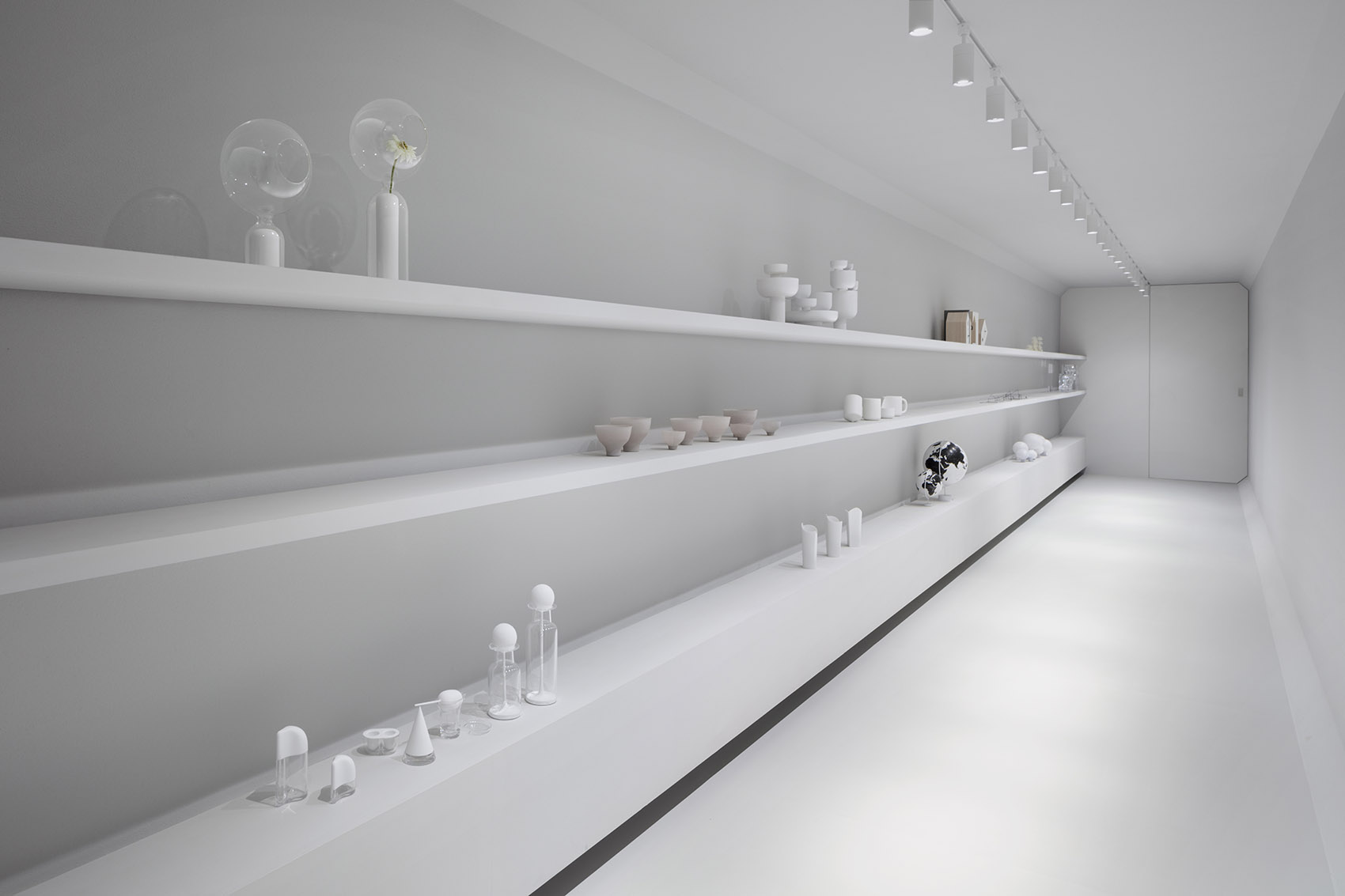

日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图
日本隧道旅馆内部实景图

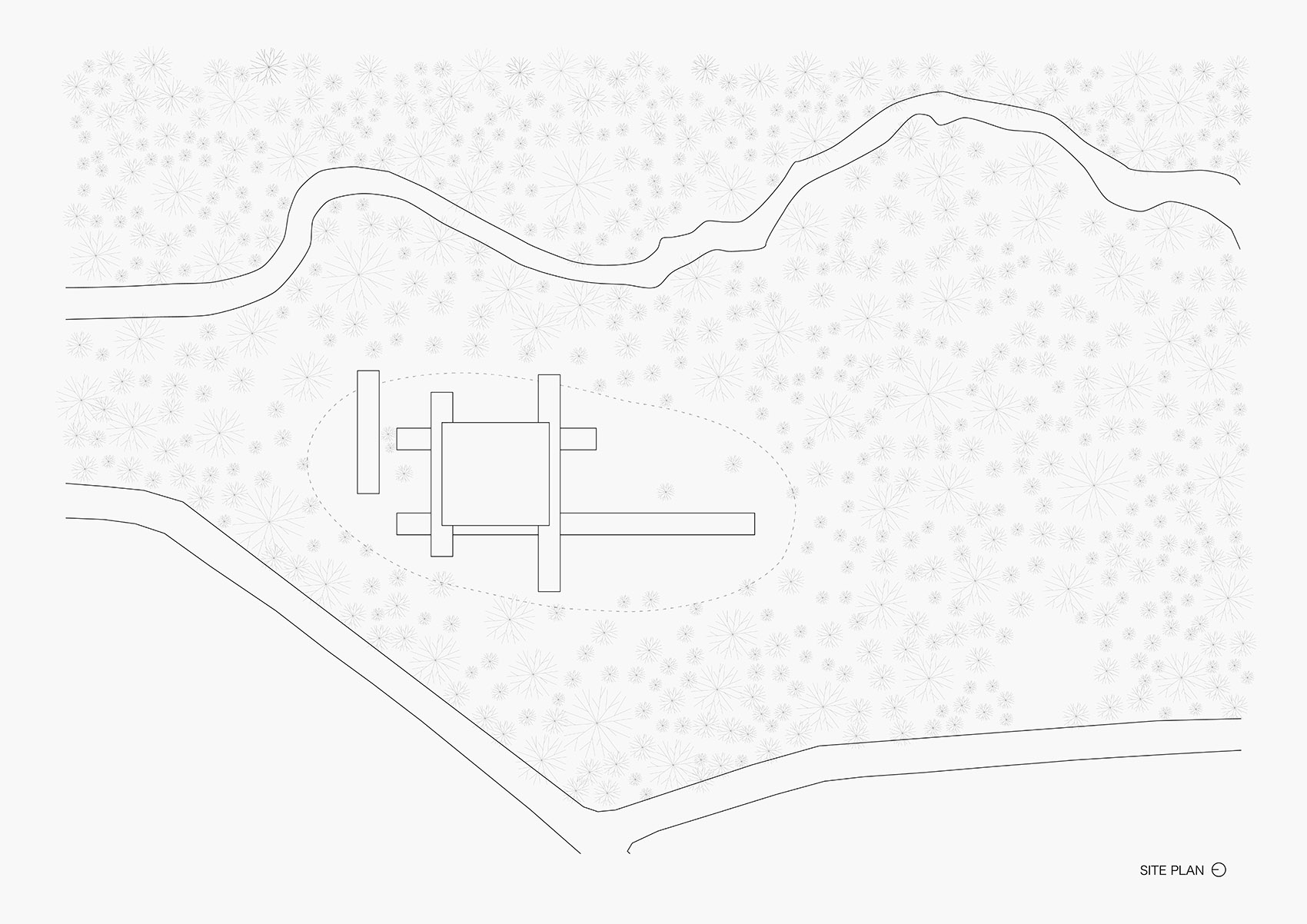

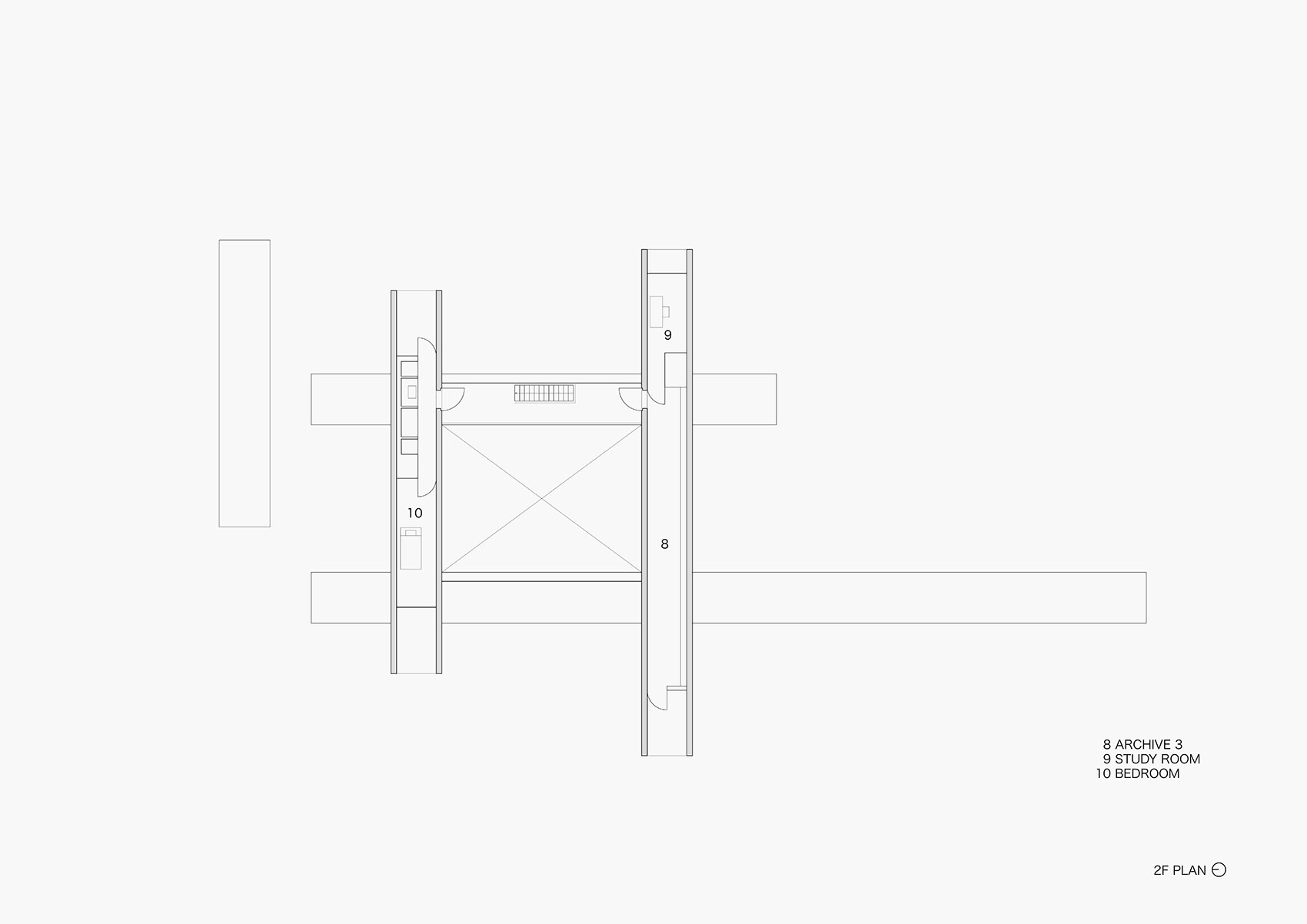

日本隧道旅馆平面图
日本隧道旅馆平面图
日本隧道旅馆平面图

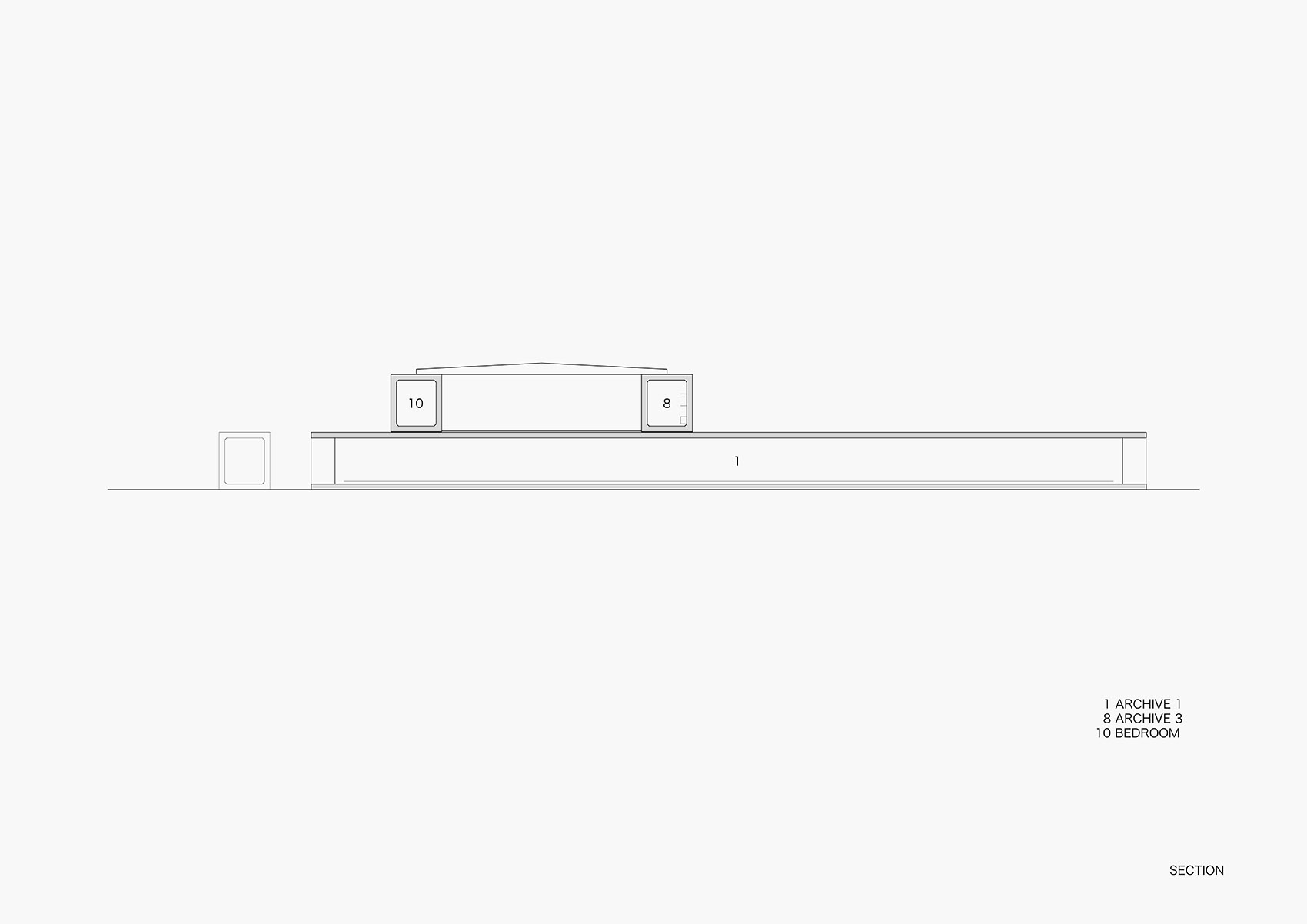

日本隧道旅馆剖面图
