项目名称：捷克利托米尔人行天桥

位置：捷克

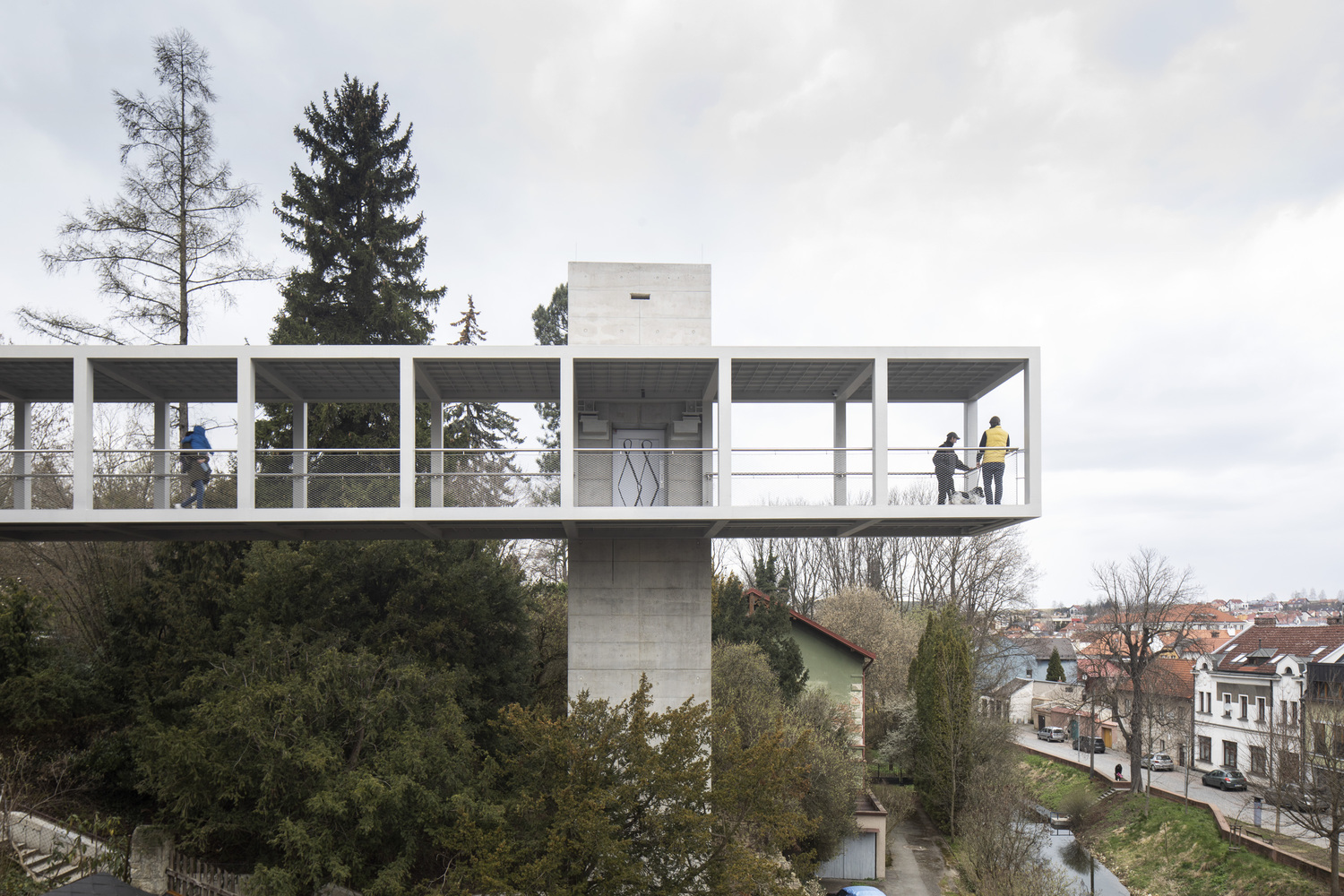

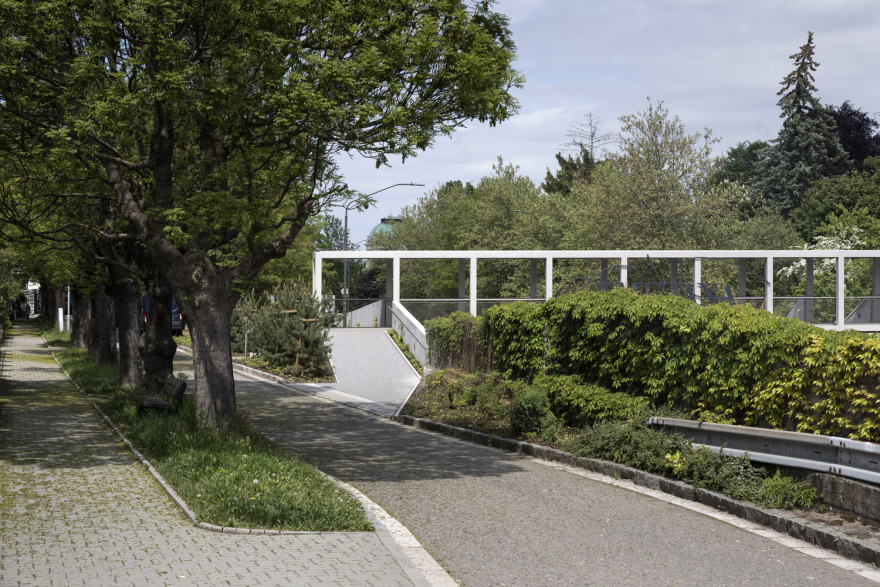

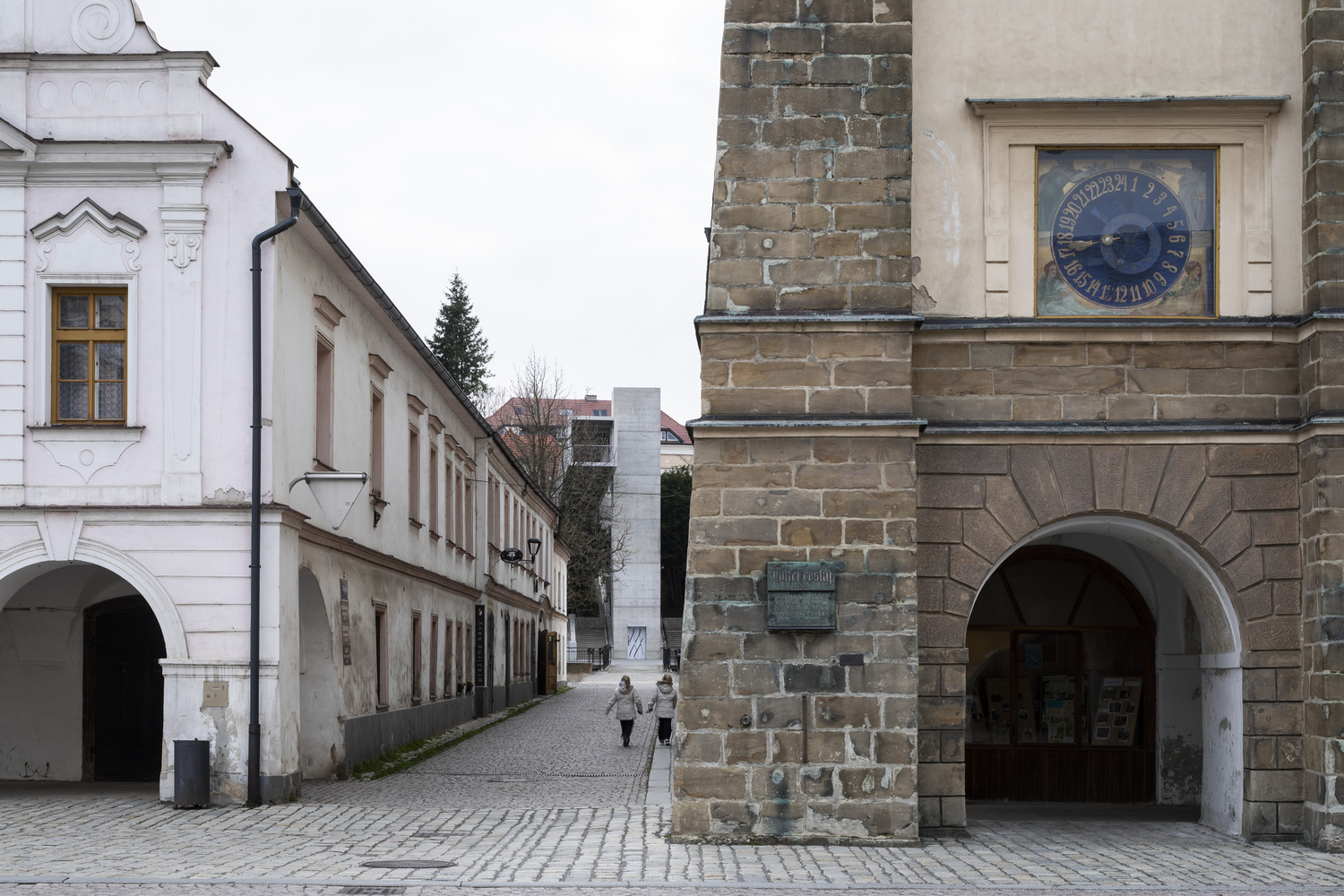

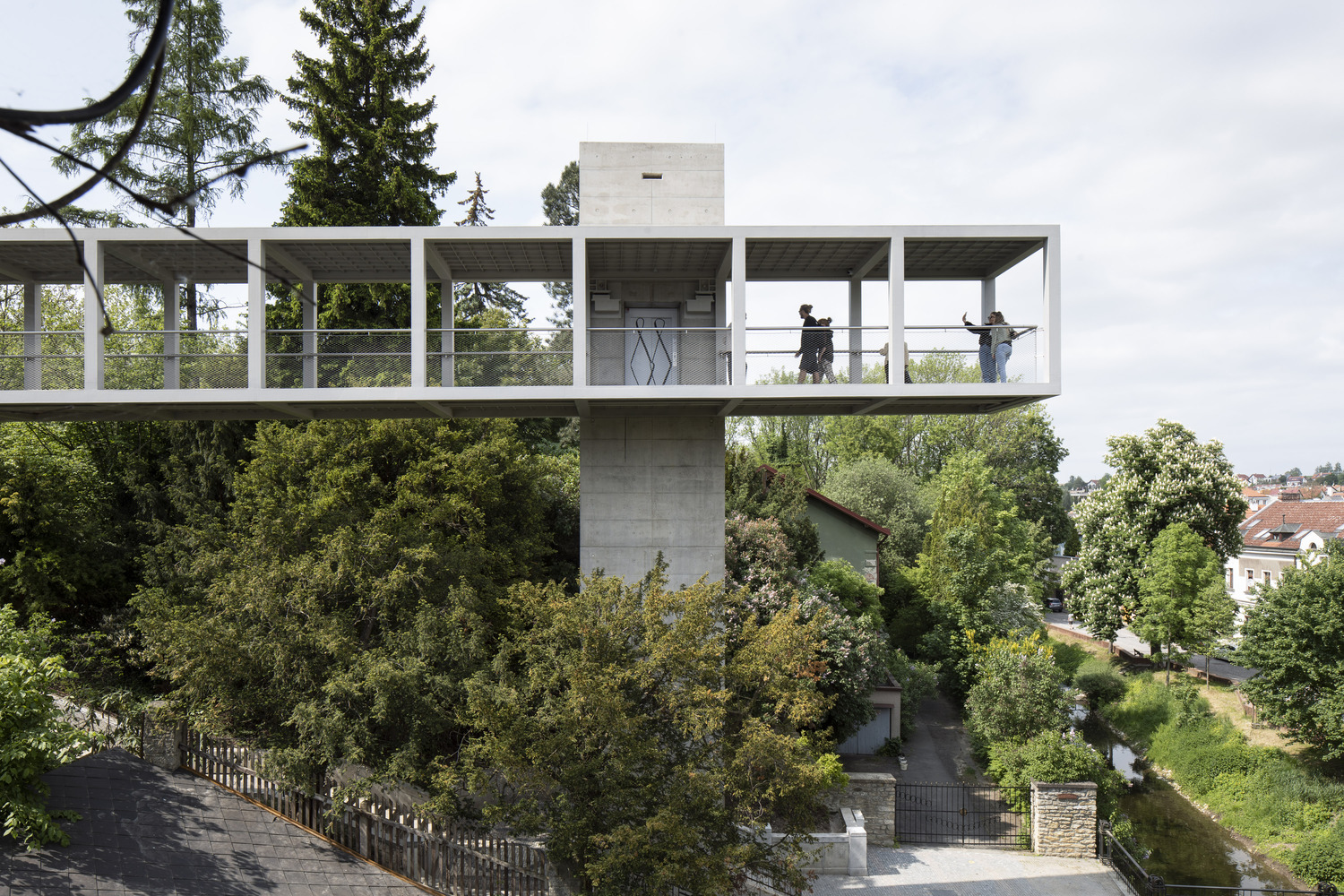

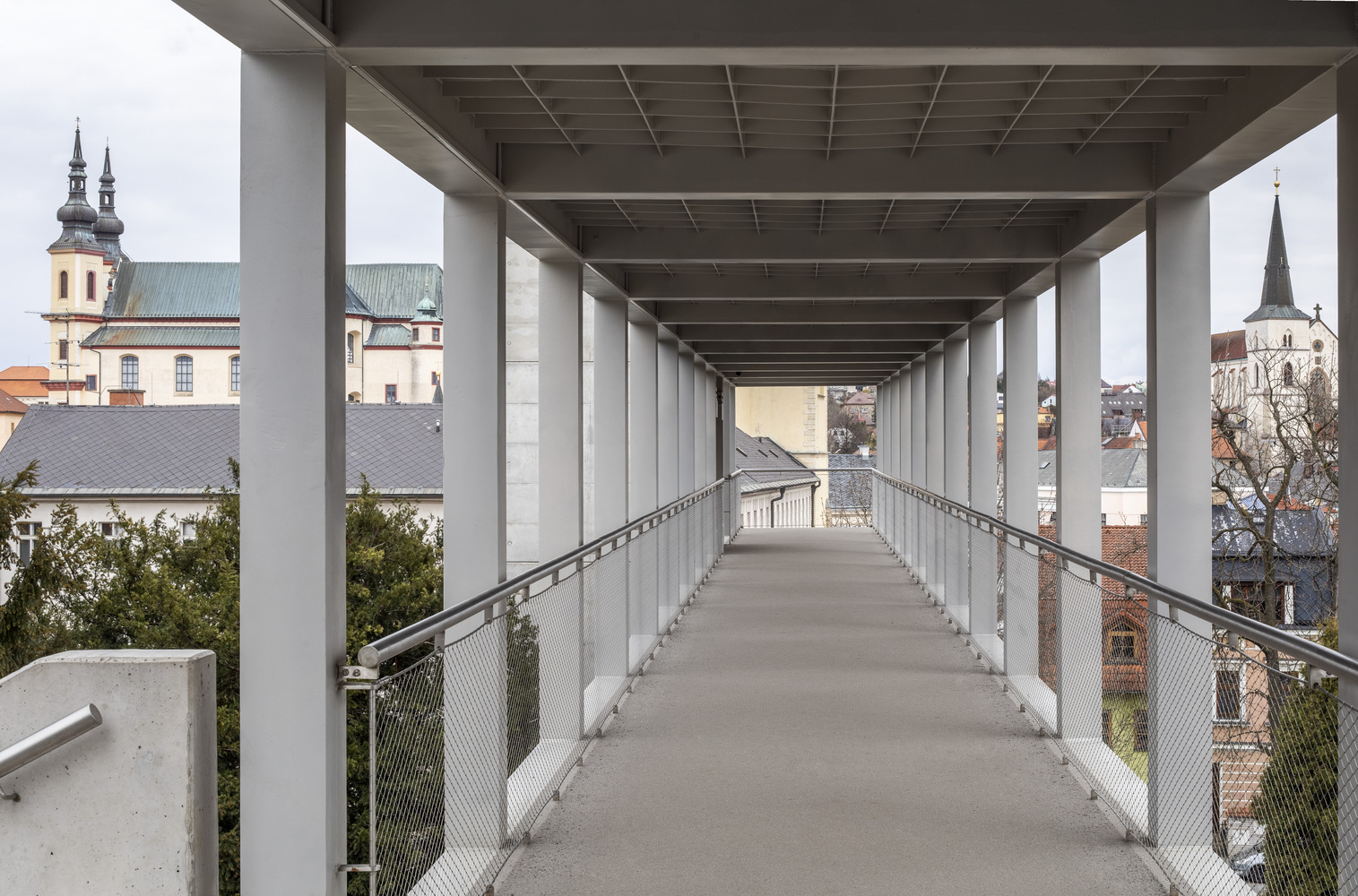

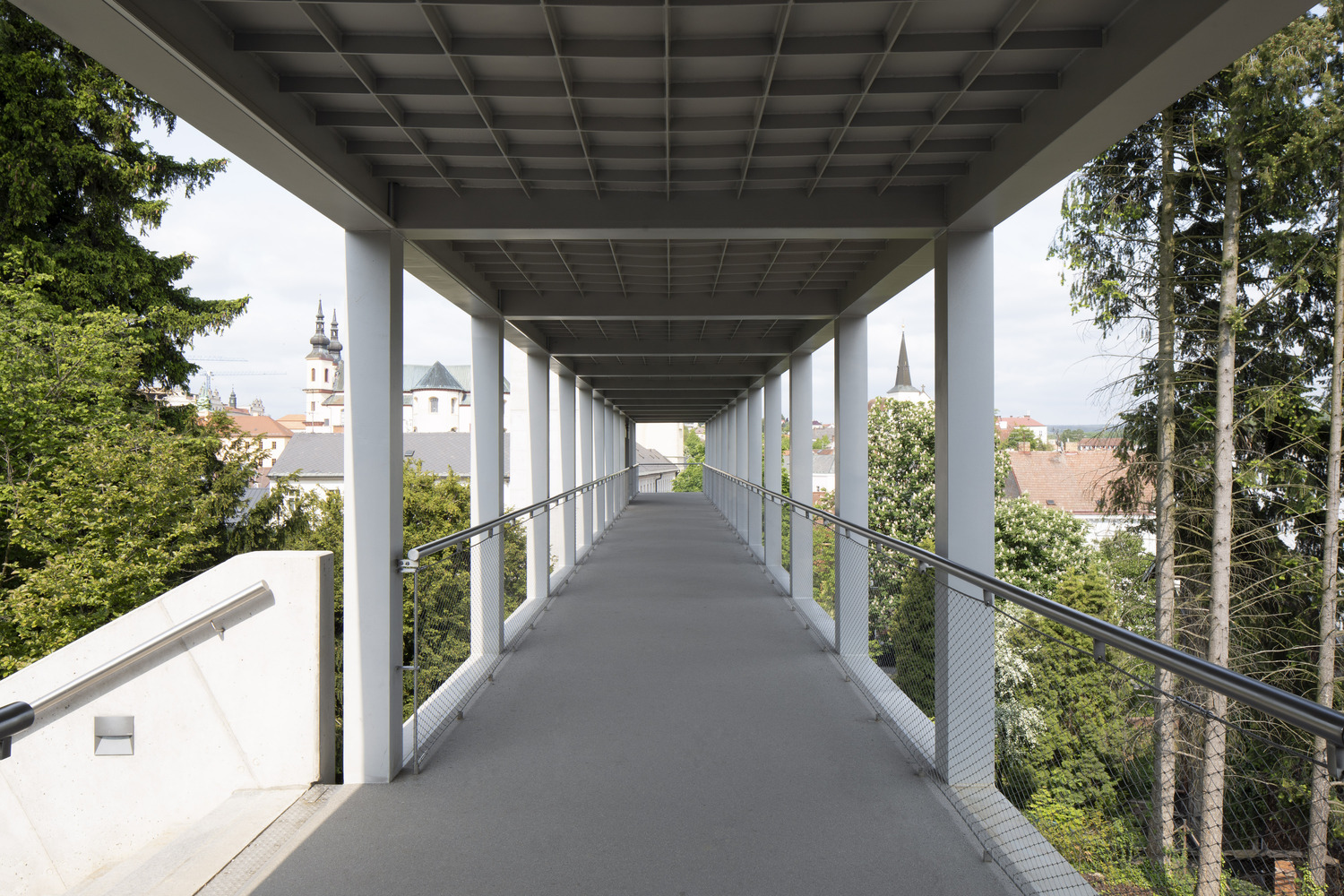

新的带电梯的人行天桥取代了1981年的原有天桥，提供了从市政办公室到市中心的无障碍人行通道，并改善了穿过繁忙的I/35高速公路的路线。这座精致的钢结构由裸露的混凝土制成的巨大柱子支撑。电梯塔位于朝向历史中心的原始楼梯的轴线上，并支撑着桥梁的结构。该塔创造了一个新的地标，从广场上可以通过Ropkova街看到。中央支柱延伸到一个新的混凝土楼梯上，该楼梯朝向通往西部引桥上Smetanův dům.的道路。桥梁由现有挡土墙的桥台支撑。焊接钢桥结构的结构体系是两跨悬臂端连续梁。这座桥的上部结构由两根由横梁连接的空腹主梁组成。通过在纵向方向上重复横截面，由正交异性桥面板和屋顶形成空间3D空腹梁。3.07 x 3.07 x 3.07 m的空间模块在钢筋混凝土结构中重复出现。由于所选的结构，人行桥可以抵御恶劣天气，并在卢克纳河的树梢之间提供迷人的景观。人行桥有一个不锈钢网栏杆和一个圆形把手。灯光增强了轻型钢结构和裸露混凝土之间的对比。电梯入口和电梯塔后壁上的Ivana rámková图案使结构的简单特征更加生动。
