溧阳市景詹沙河大桥丨中国江苏

项目名称：溧阳市景詹沙河大桥

位置：溧阳

天目湖位于常州溧阳市南八公里处，因属天目山余脉，故名“天目湖”。天目湖的周围，现存许多历史文化遗址：以春秋时代楚人伍子胥名“员”命名的伍员山，东汉大文学家蔡邕读书台，太白楼，报恩禅寺，唐代名刹龙兴寺旧址，“天下第一石拱坝”等。天目湖被誉为“江南明珠”、“绿色仙境”，天目湖全区拥有300平方公里的生态保护区，区内坐落着沙河、大溪两座国家级大型水库。是江苏省首批生态旅游示范区。溧阳市景詹沙河大桥位于江苏省溧阳市天目湖景区，是环天目湖一号公路的重要节点。大桥位于天目湖东岸，南北走向，东侧靠山，路线横穿天目湖风景区；西侧临水，依桥而望，纵观整个天目湖。桥位四周群山枕水、碧波荡漾，受到山水的启发，桥梁主体结构也采用“山-钢拱”·“水-蜿蜒桥面”回应溧阳的青山绿水，回应美音自在·溧阳，体现溧阳的文化自信，打造城市独特“名片”。

大桥拱肋以焦尾琴的造型为构造元素，结合道路线型，主梁平面采用曲率半径为200m的圆弧曲线，通过优美动态的拱肋及空间索面、圆弧形桥面共同形成了古典琴的建筑设计。大桥的建筑造型不仅与景区环境完美融合，它的建成也将成为一座颇具地区特色的地标性大桥。为了实现“美音自在溧阳”的这一独特的古琴造型方案，设计对拱轴线、索面布置方式、结构边界条件的设置进行了多方案的比选。综合受力与景观因素，独创性地选择了对勾函数曲线作为合理拱轴线。结合这一拱轴线和曲线梁的特点，选择了扇形空间拉索的特殊布置方式：即拉索上端集中锚固在拱顶，下端沿曲线分散锚固在梁上，符合本桥的受力特点。对于桥梁边界条件也进行了多方案比选，最终选择了受力最为合理的拱梁V墩固结、边墩设置滑移支座的异形拱曲线梁协作受力体系。

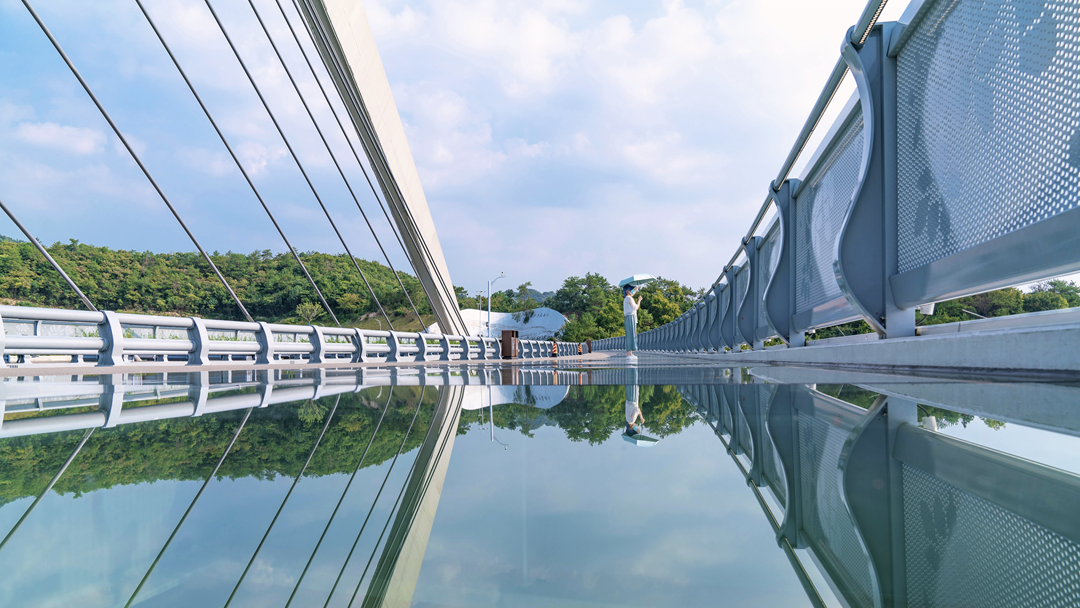

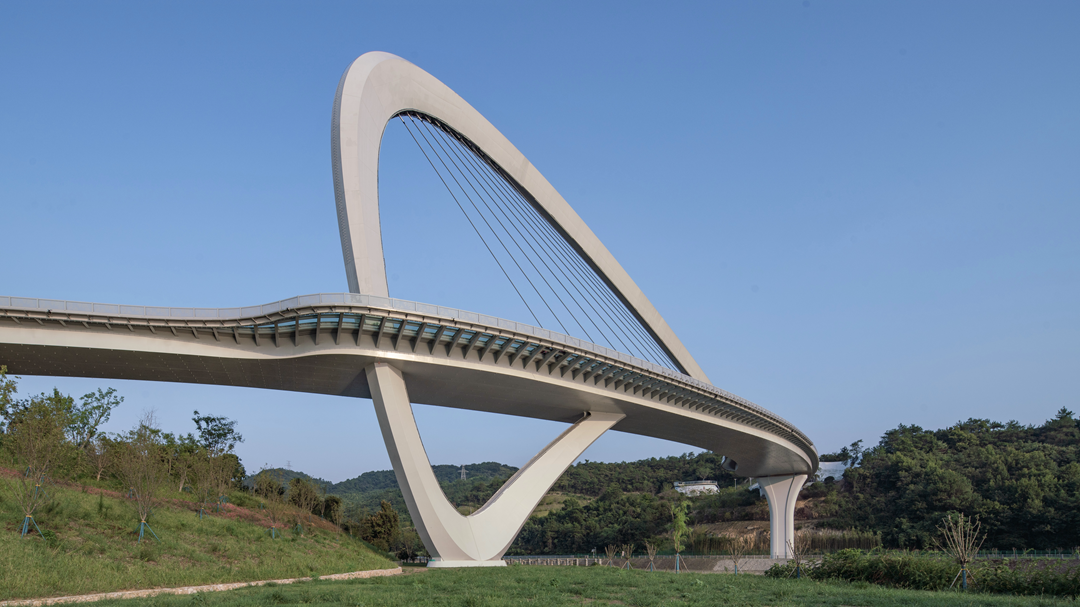

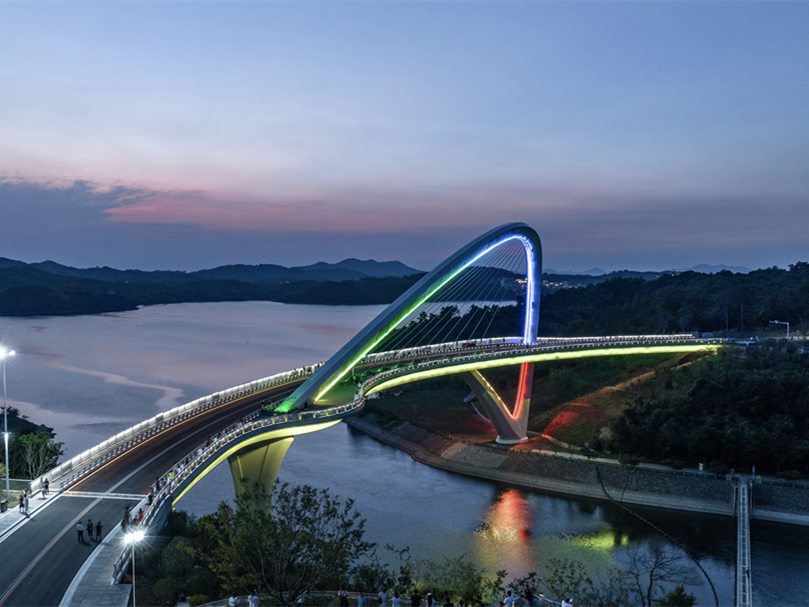

溧阳市景詹沙河大桥实景图

溧阳市景詹沙河大桥实景图

溧阳市景詹沙河大桥实景图

溧阳市景詹沙河大桥实景图

溧阳市景詹沙河大桥实景图

溧阳市景詹沙河大桥实景图
