项目名称：河图洛书亭和达德亭

位置：上海

设计公司：GOM高目建筑

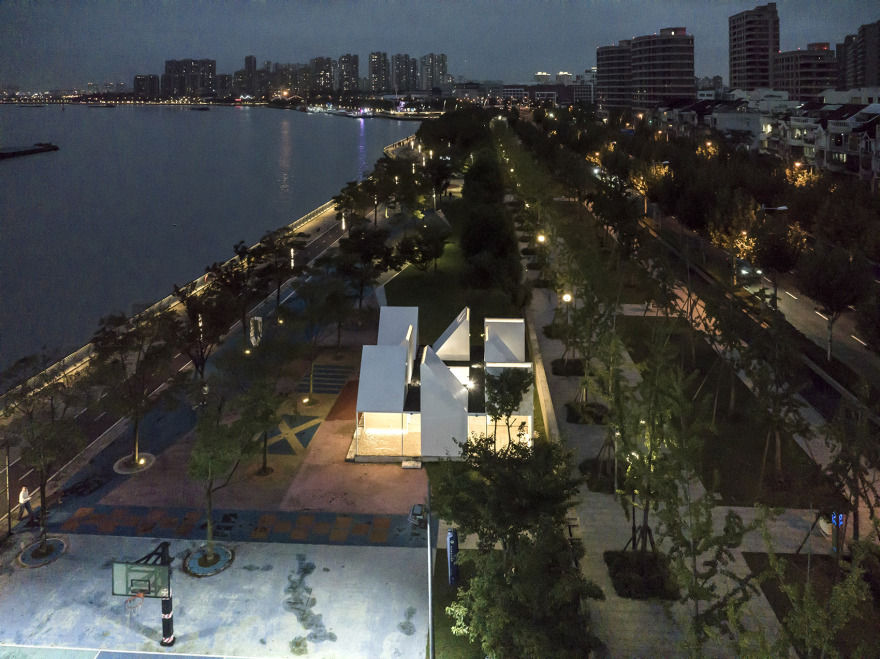

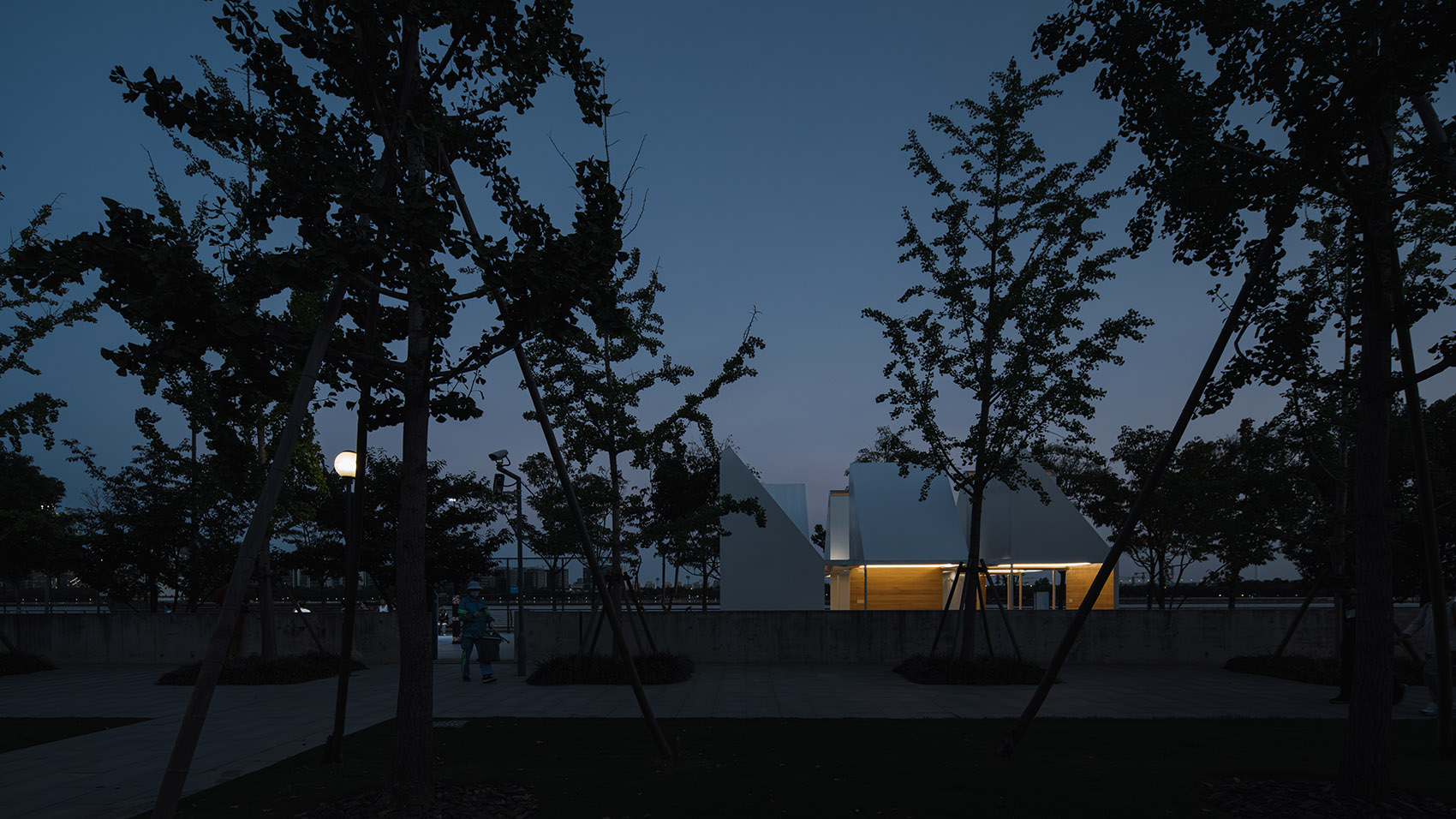

最近高目团队设计了两座亭子，二者均是亭亭玉立、在水一方——一个在黄浦江畔，一个在金海湖边。位于西岸黄浦江畔的河图洛书亭是2023年上海城市空间艺术季的一个小建筑，这个小建筑的诞生完全得益于我每天的遛狗，因为恰好在江边偶遇了来回踏勘场地的执行策展人高长军。这可能就是命里注定，我见到高长军就喋喋不休的告诉他我对西岸滨水空间多么的了解，也设计过一些改良的构筑物和装置但没有实现等等，于是才导致我直接参加了本次艺术季的三个项目，其中之一就是这个河图洛书亭。亭子的使用诉求是多功能，其实就是还没想清楚。在听风台改造完的几年里，我每天都会遛狗路过那里，对城市公共空间的小品建筑有了非常深刻的理解，它们的多义开放需要的外在形式说简单点就是没有门禁的全天候使用的有顶空间。

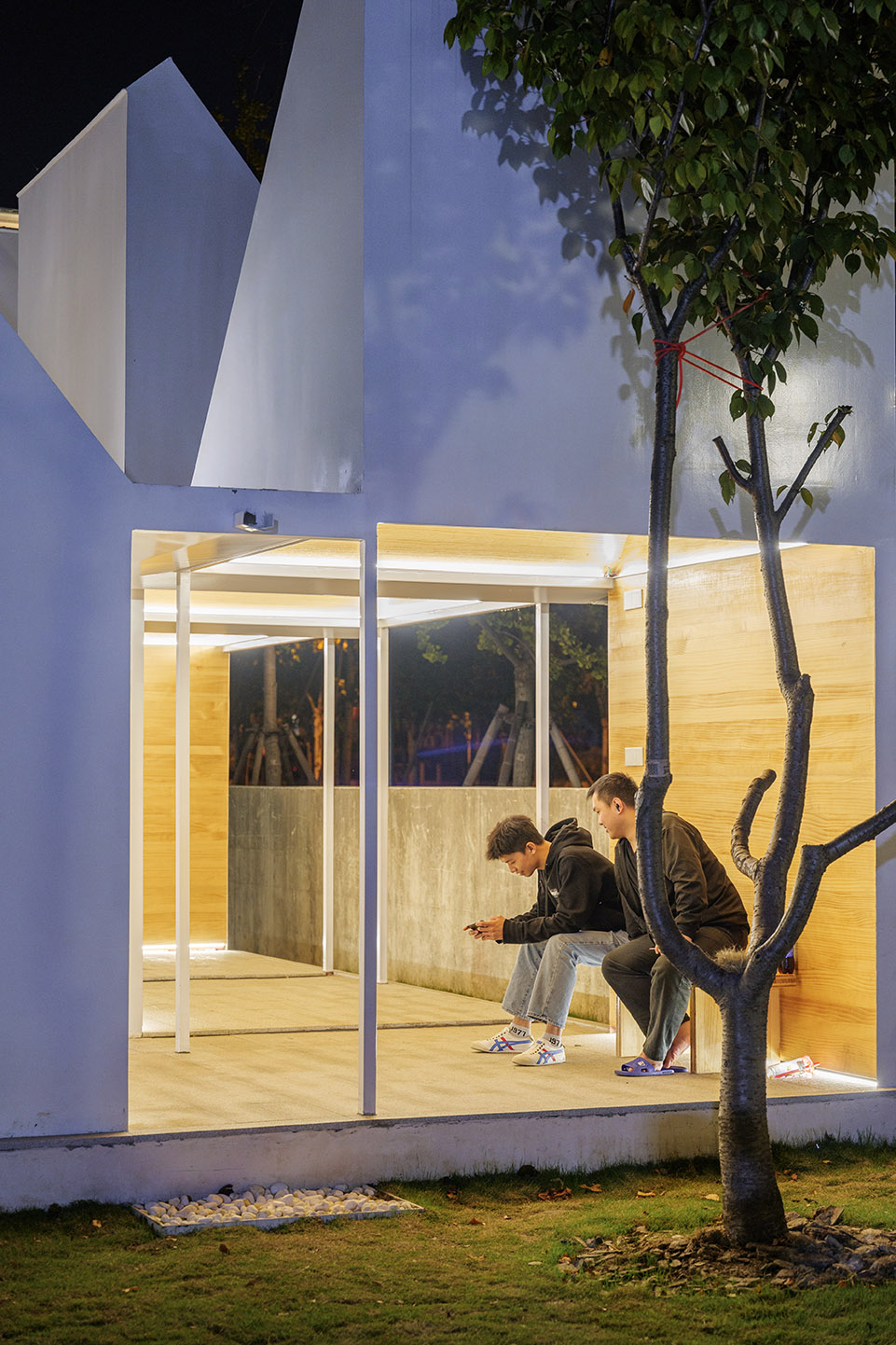

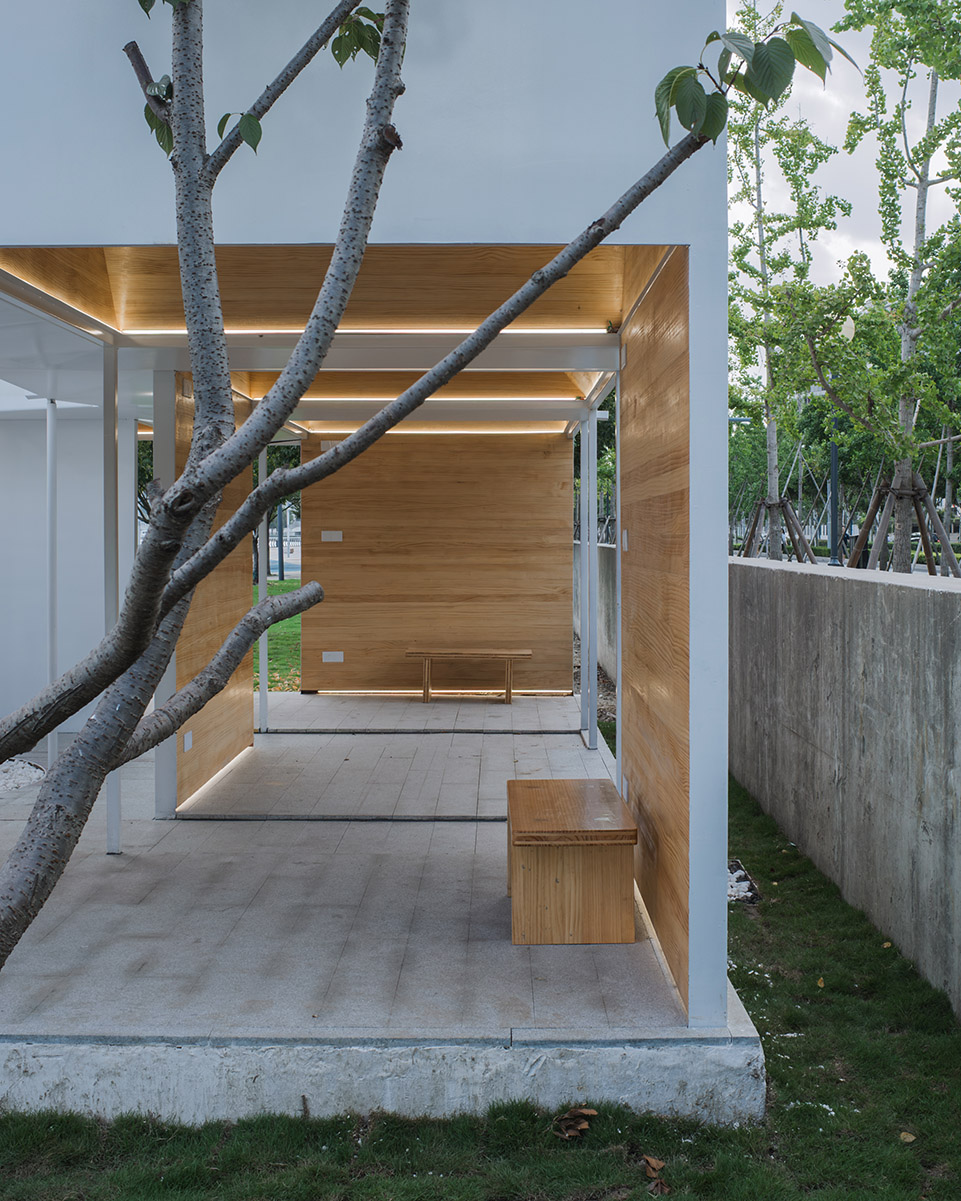

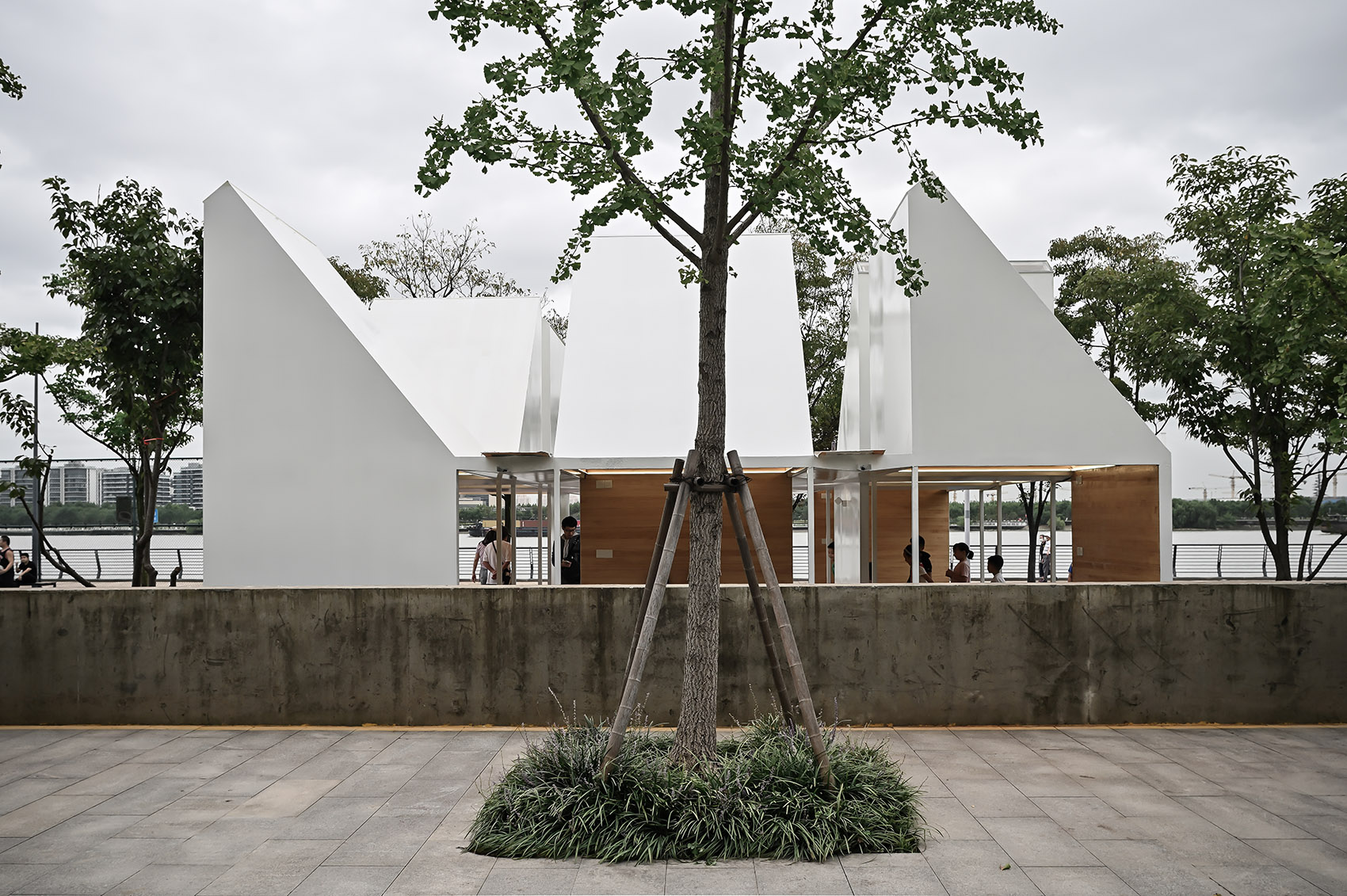

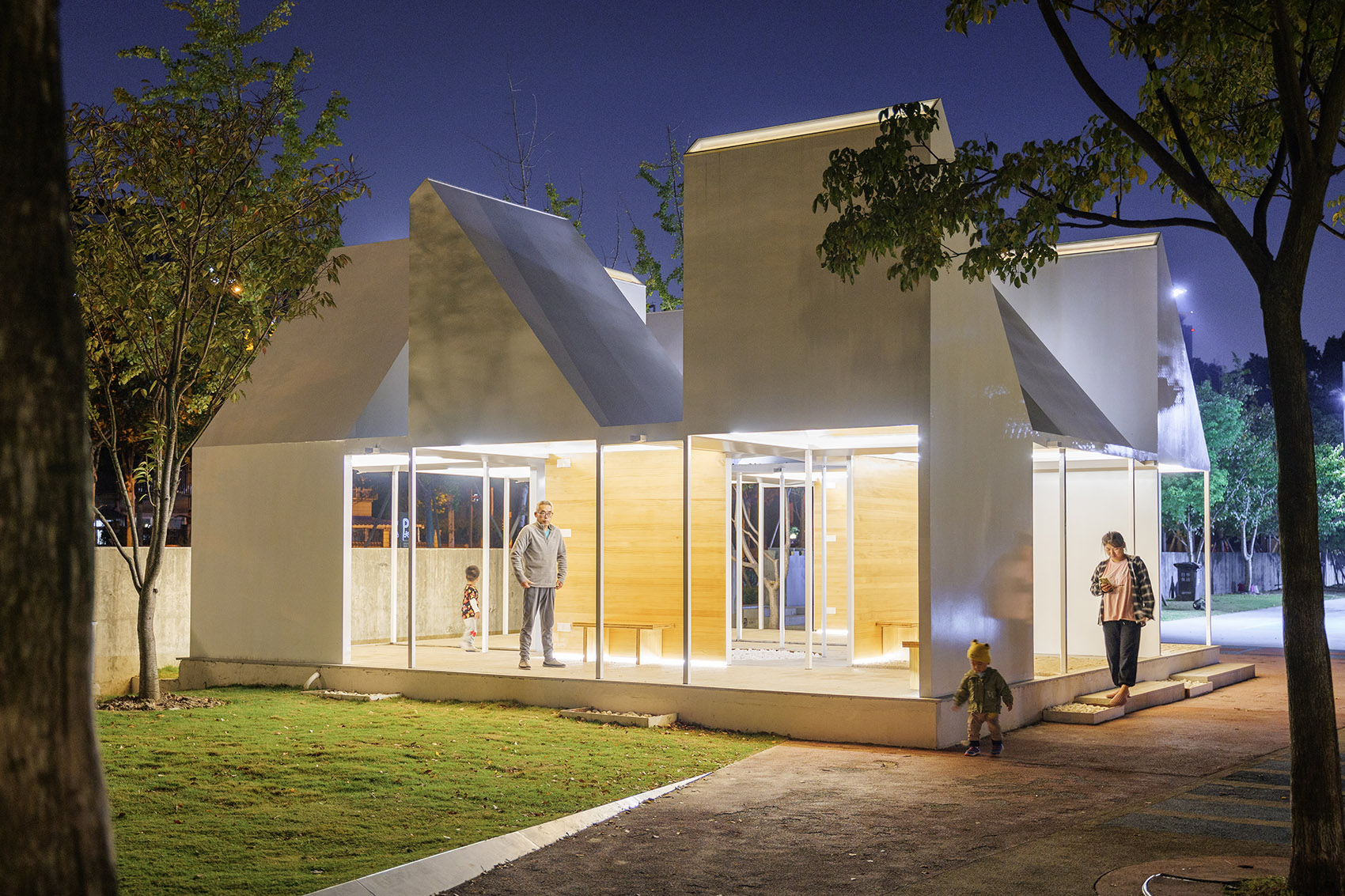

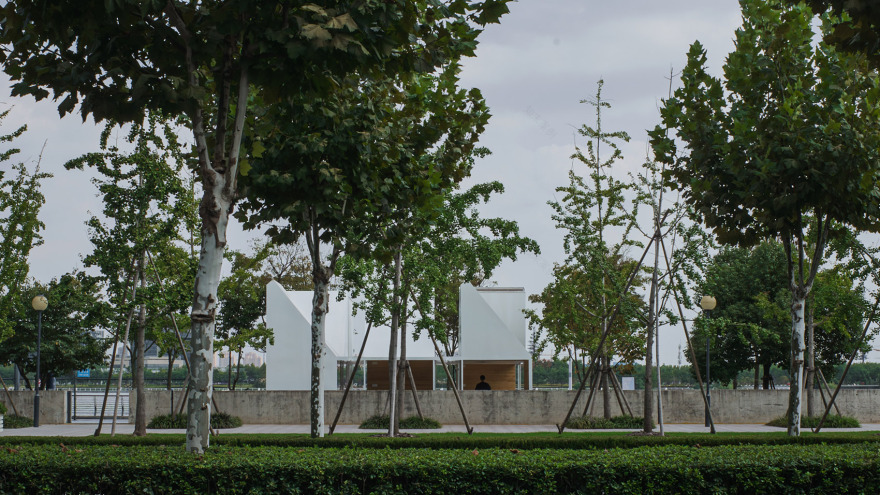

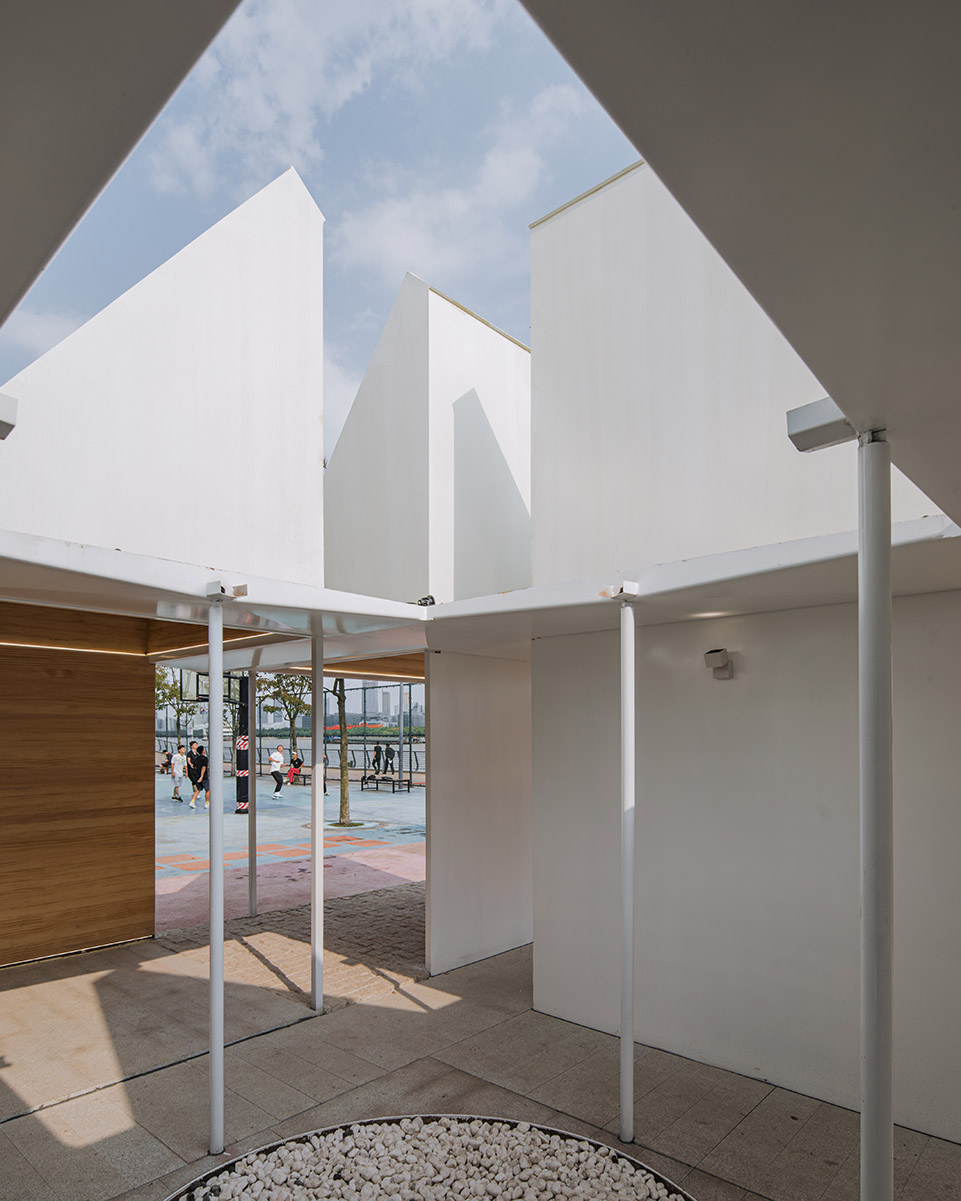

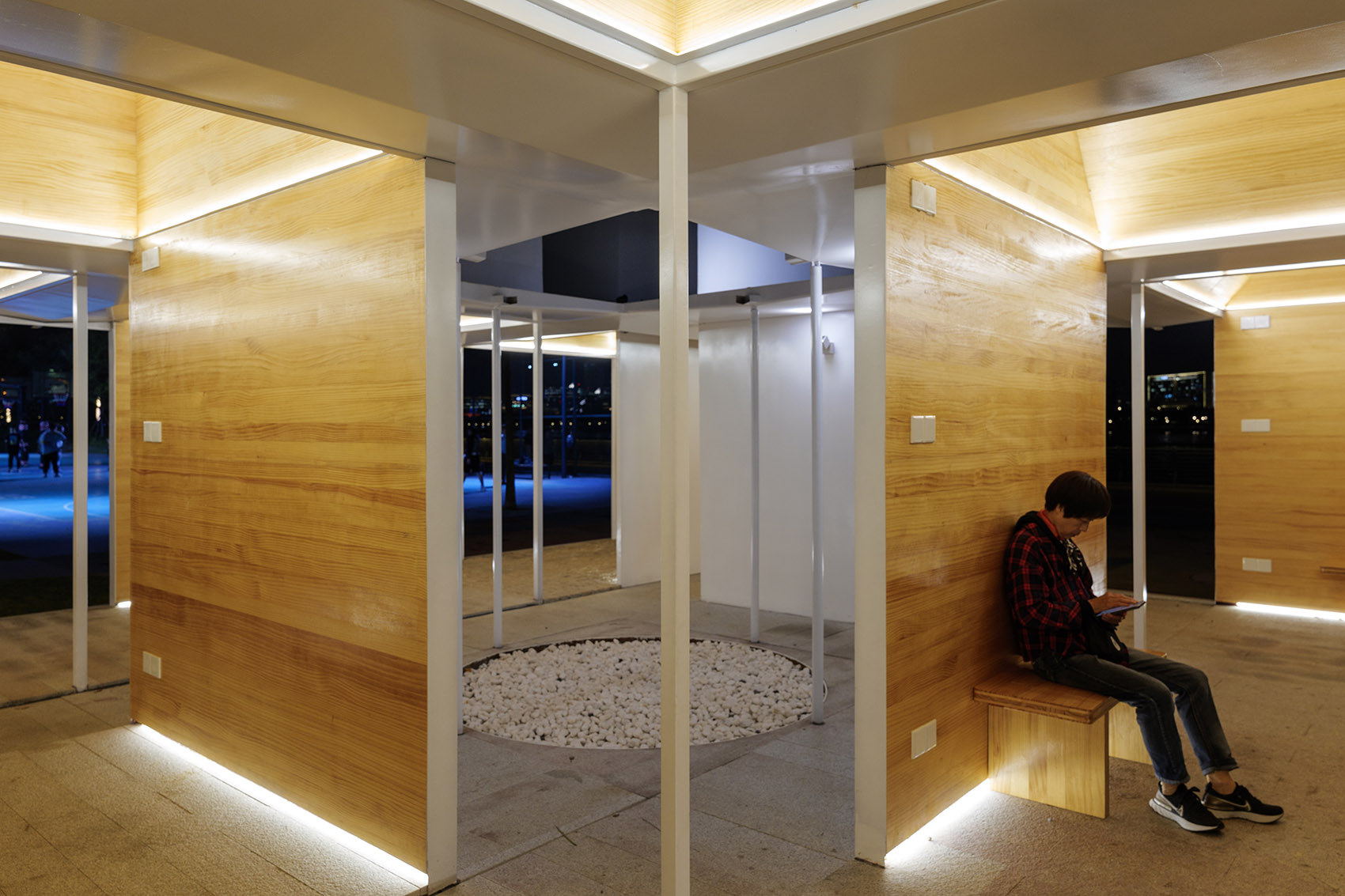

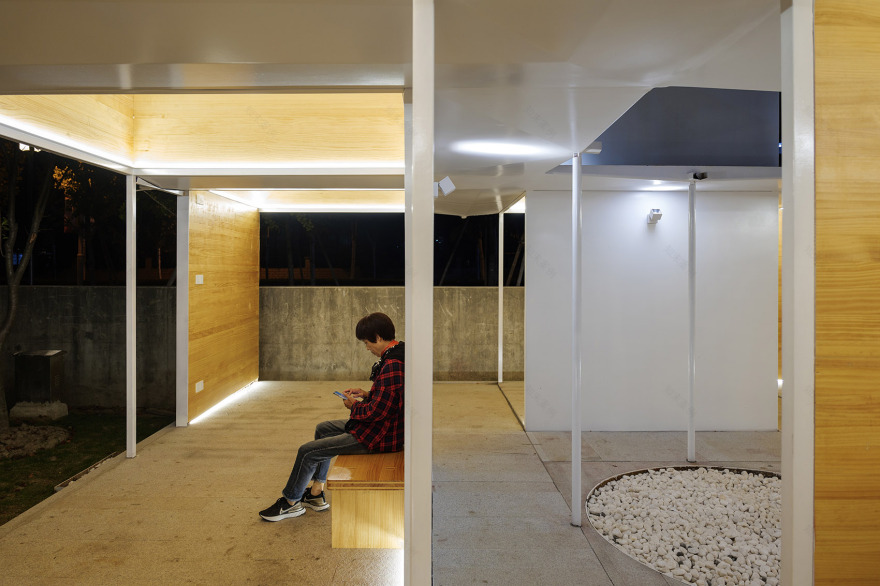

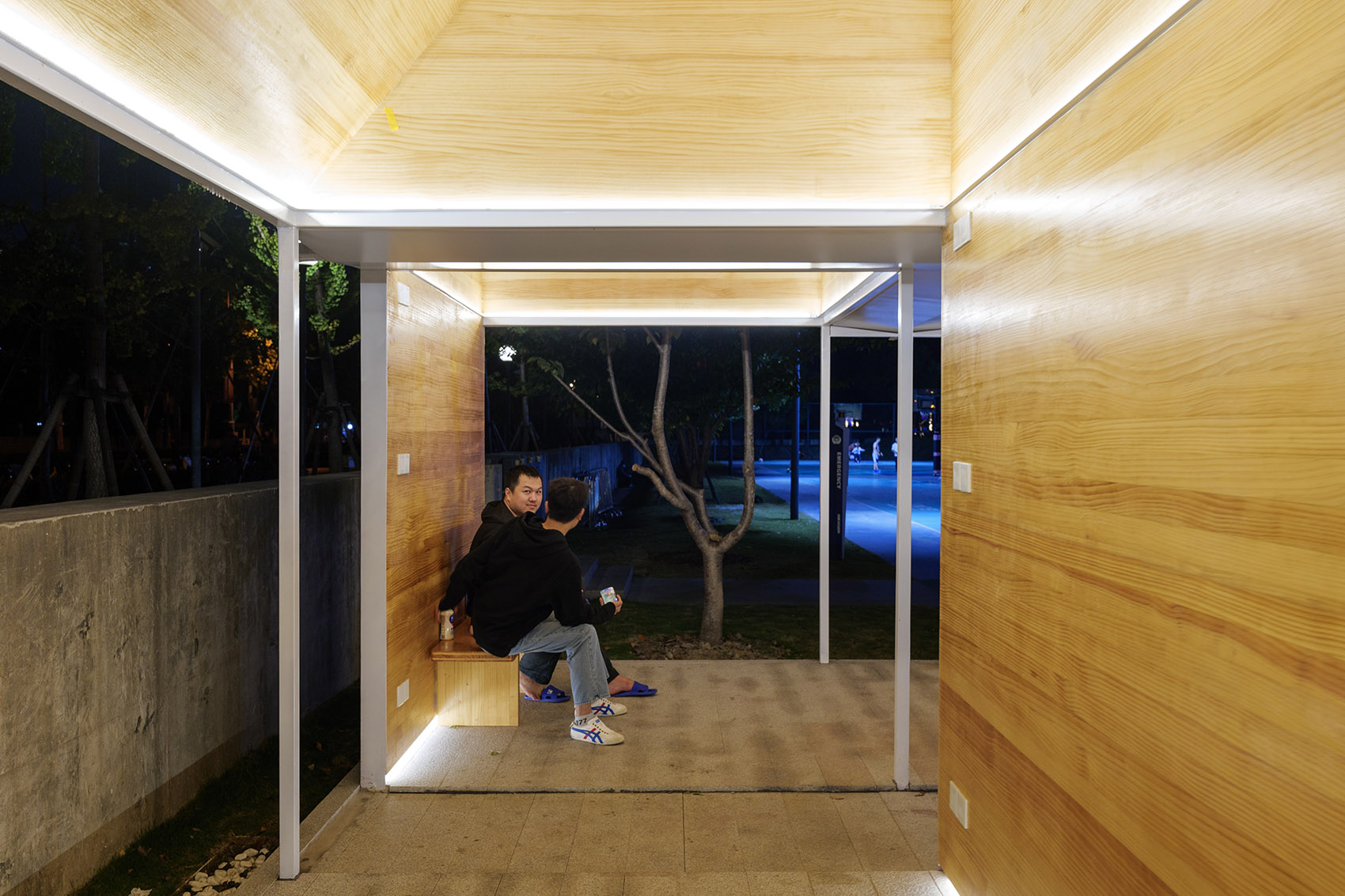

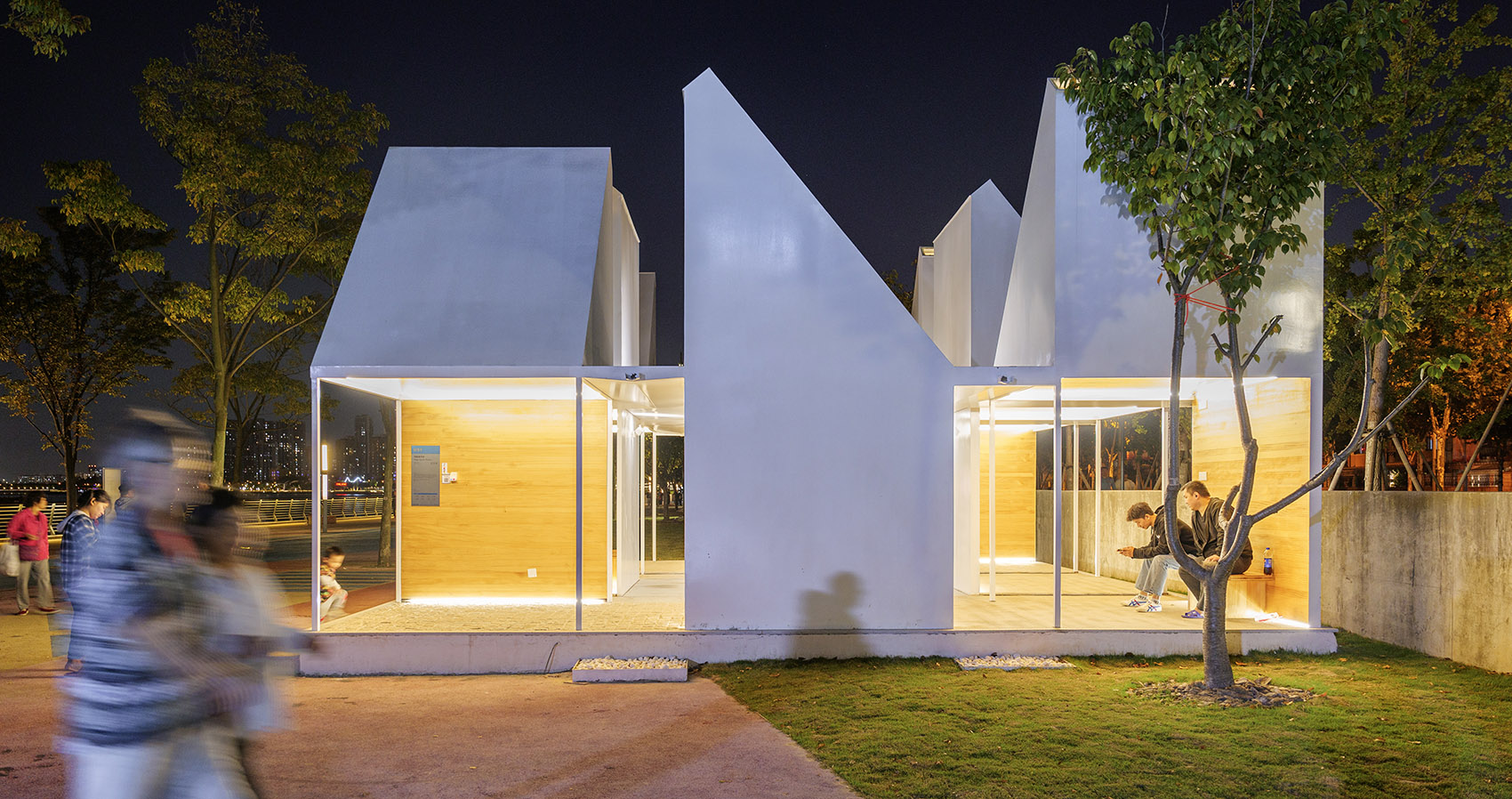

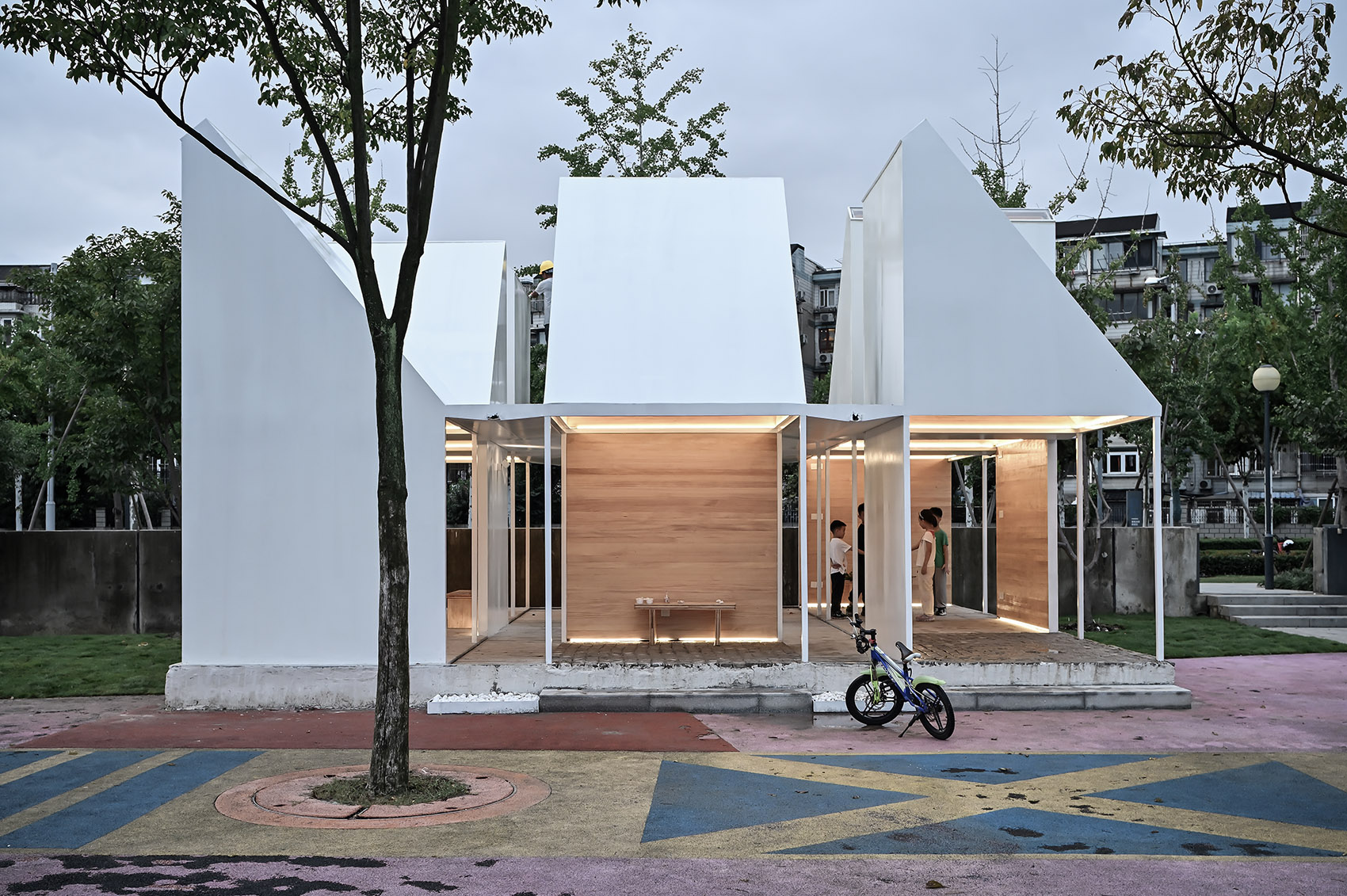

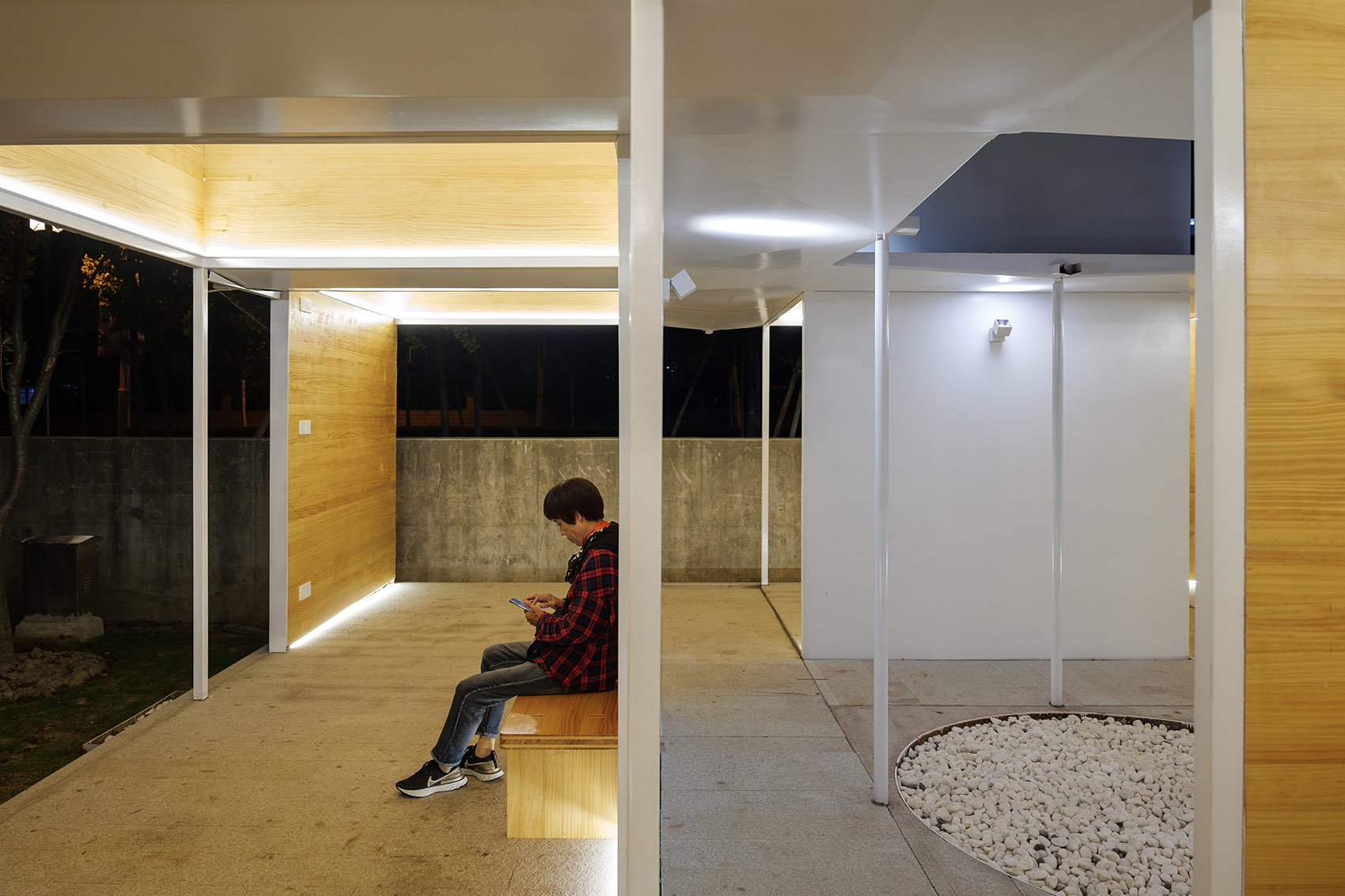

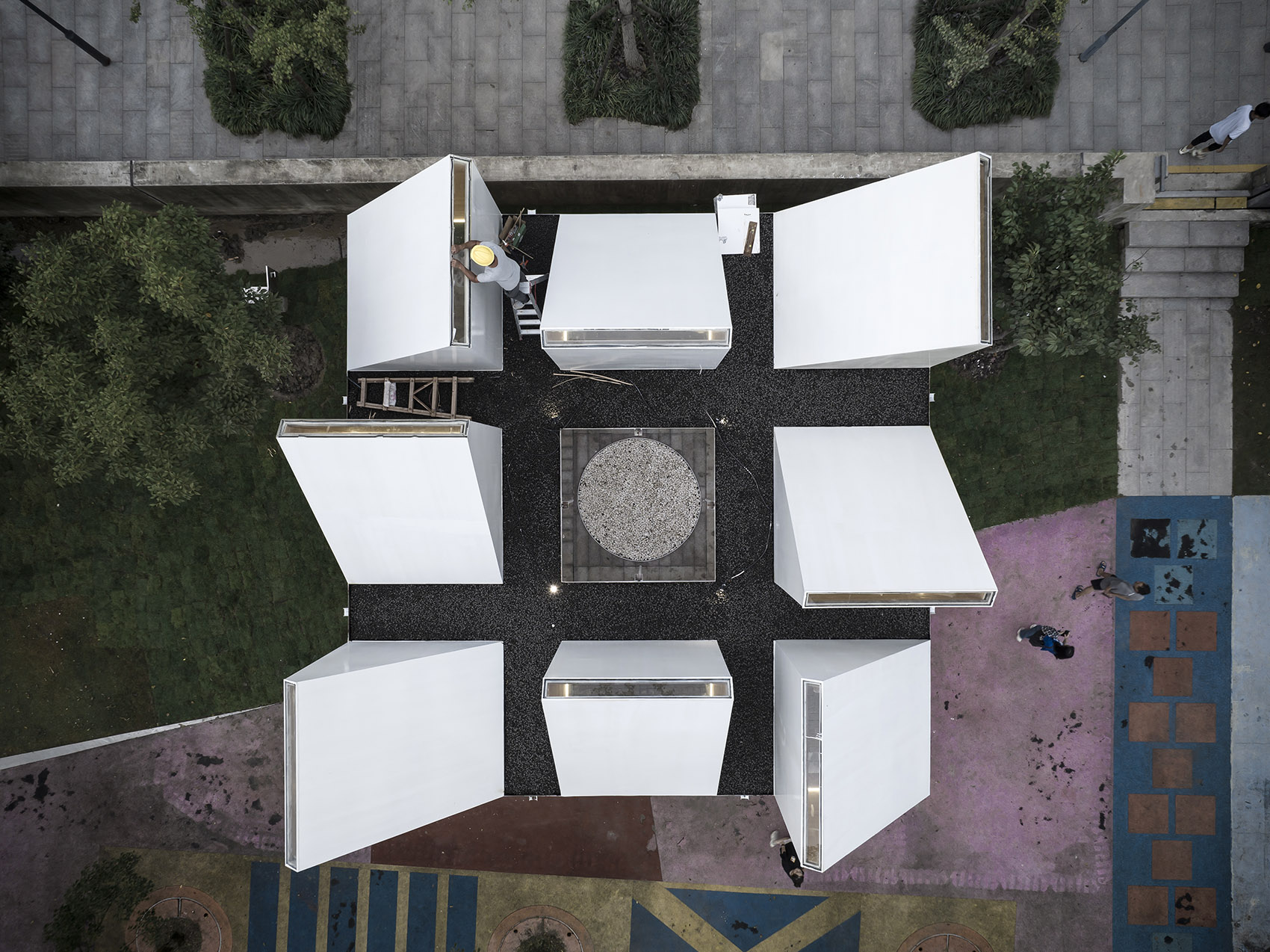

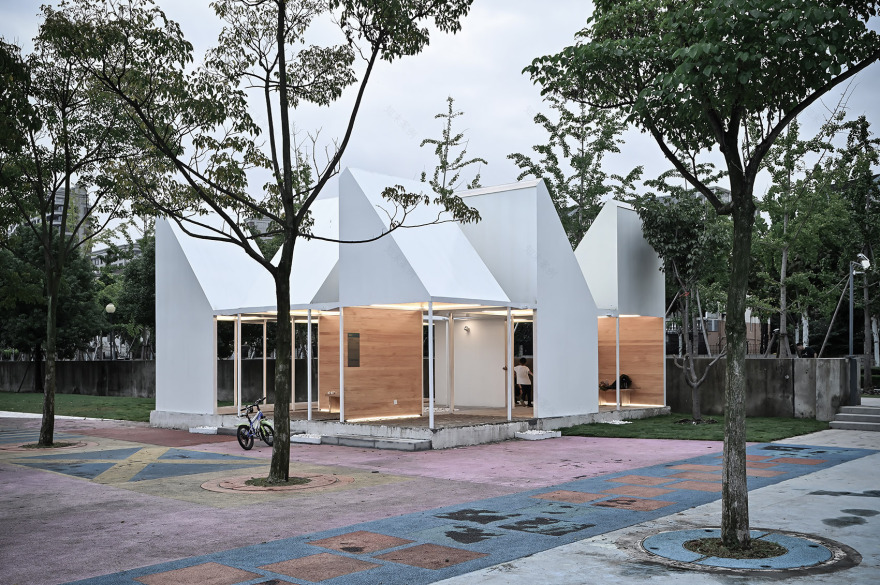

这种建筑最基本要素构成的空间刚好对应了人与自然的关系——既要防卫自然又要亲近自然。用河图洛书中数字的找形，我曾经在别的设计中使用过，也就是利用奇偶数的不同控制屋面的形态。而这次除了“奇偶”还增加了“大小”这个参数，即大于五为大小于五为小。这个亭子是由八个形状相同但方向不同的单破斜屋面构成，我们是想在江边这两道防汛墙之间狭窄的空间里，营造一个洁白清透、随风摇曳的轻浮的钢结构建筑。在结构方面，请教了张准。最后采用了50mm的Q235实心钢柱的设计，这样结合墙体的CLT木结构，柱墙构成一个受力整体，视觉上也足够轻薄。墙面及斜屋面的钢板为3mm厚加40角钢，平屋面钢板因为没有任何龙骨支撑则用了8mm的折板，折痕是考虑了排水坡度。外墙涂料即防水层，我们采用了施贝的白色聚脲，但屋面还是加了高分子卷材防水，最后没有选到白色陶粒，就用了灰色的陶粒进行卷材覆盖。

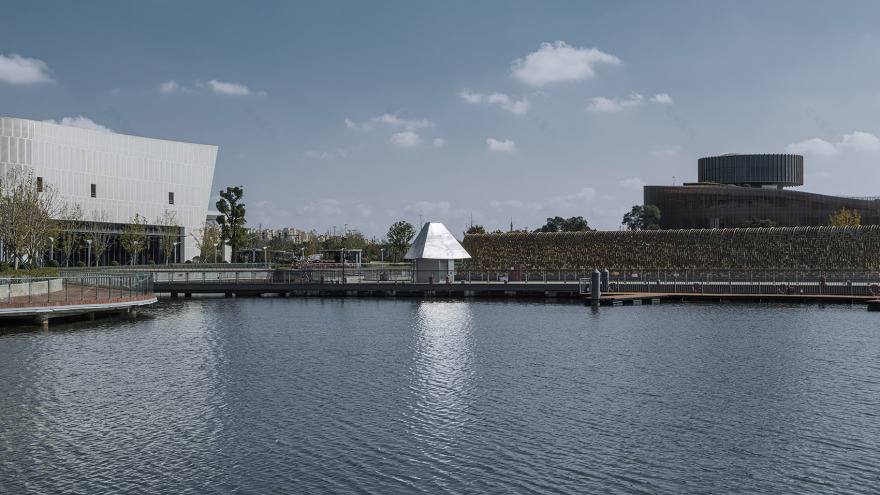

在得到市民的使用好评后，甲方决定恢复部分游艇码头功能，那么必须设有一处码头监控亭，才能获批游艇功能，于是甲方委托我继续设计一个亭子。初步的选址是在这个夹角区域，受两侧夹角的影响，总平面很容易就会想到三角形，以适应周边场地。等亭子都快设计好了，得到甲方通知，上海之鱼的水域不能再有建筑物了。于是亭子只能上岛，我们根据已经设计好的三角形来找地方摆，反向适应，新的位置就确定了。这个亭子面积很小，只有十来个平米，是高目历史上设计过的最小项目。我们想，除了解决一定的管理功能之外，最好还能提供一个檐下空间，这个岛上又多了一个可停留之处。

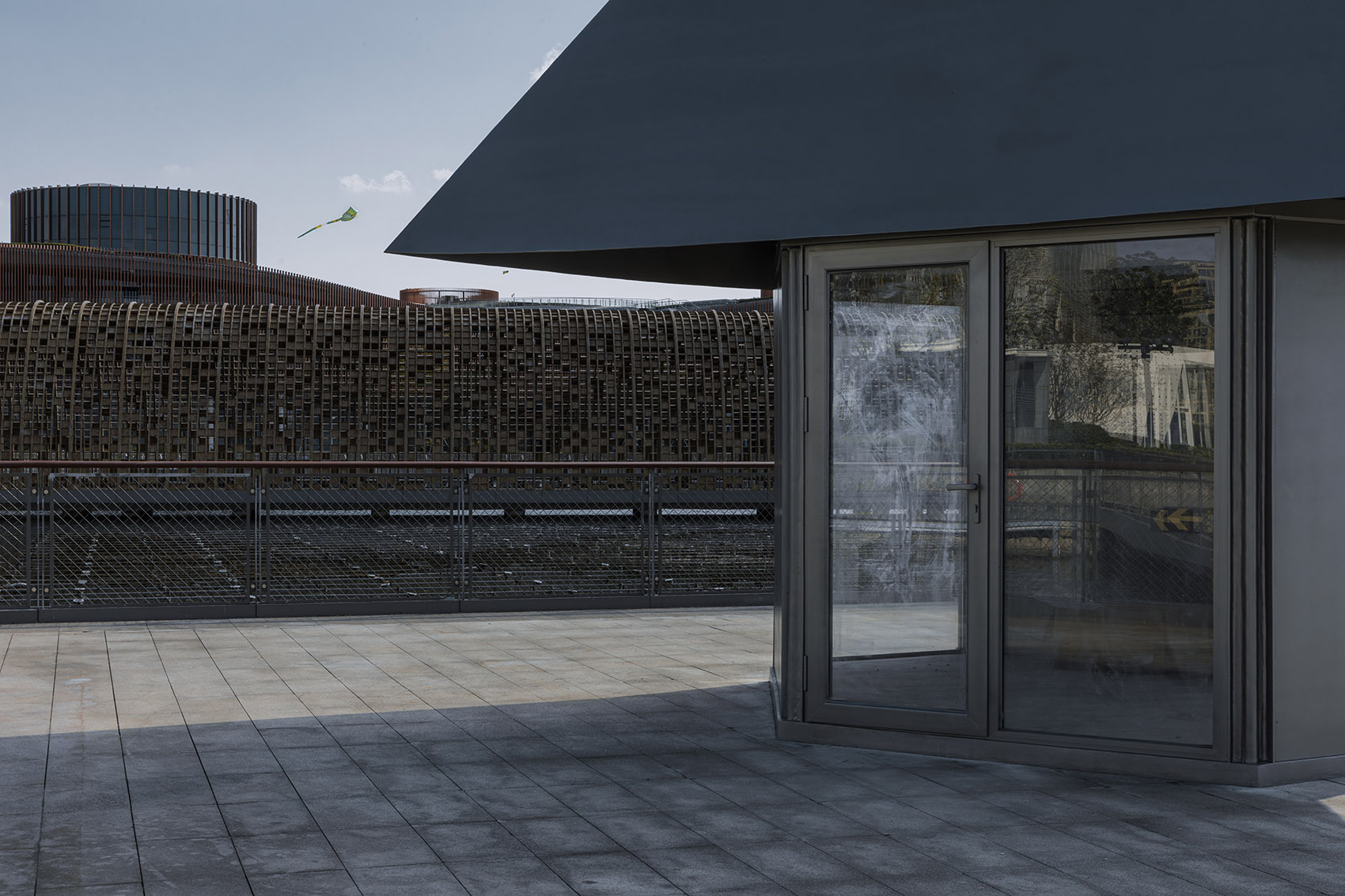

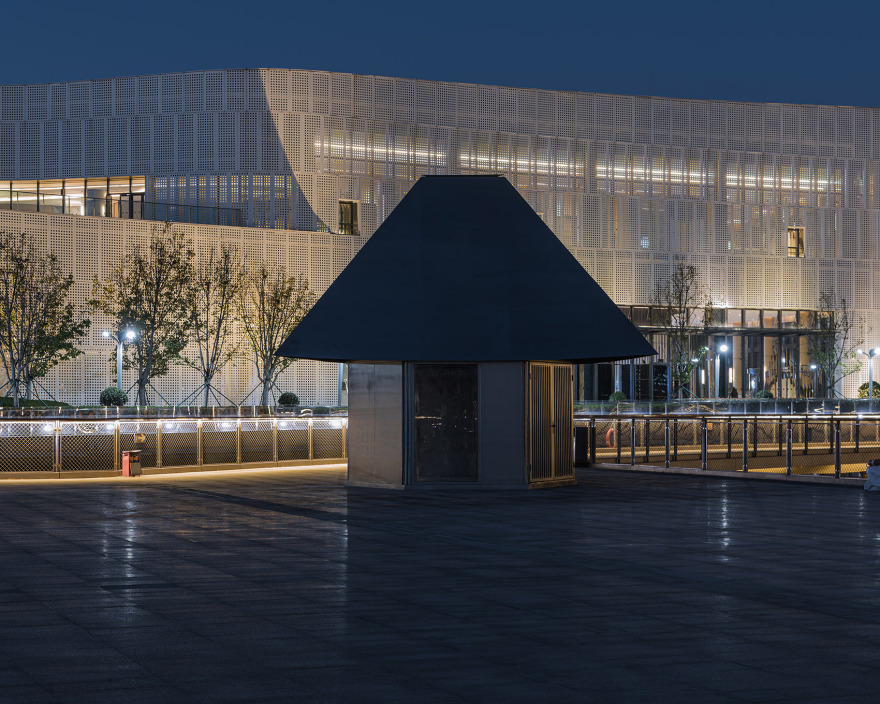

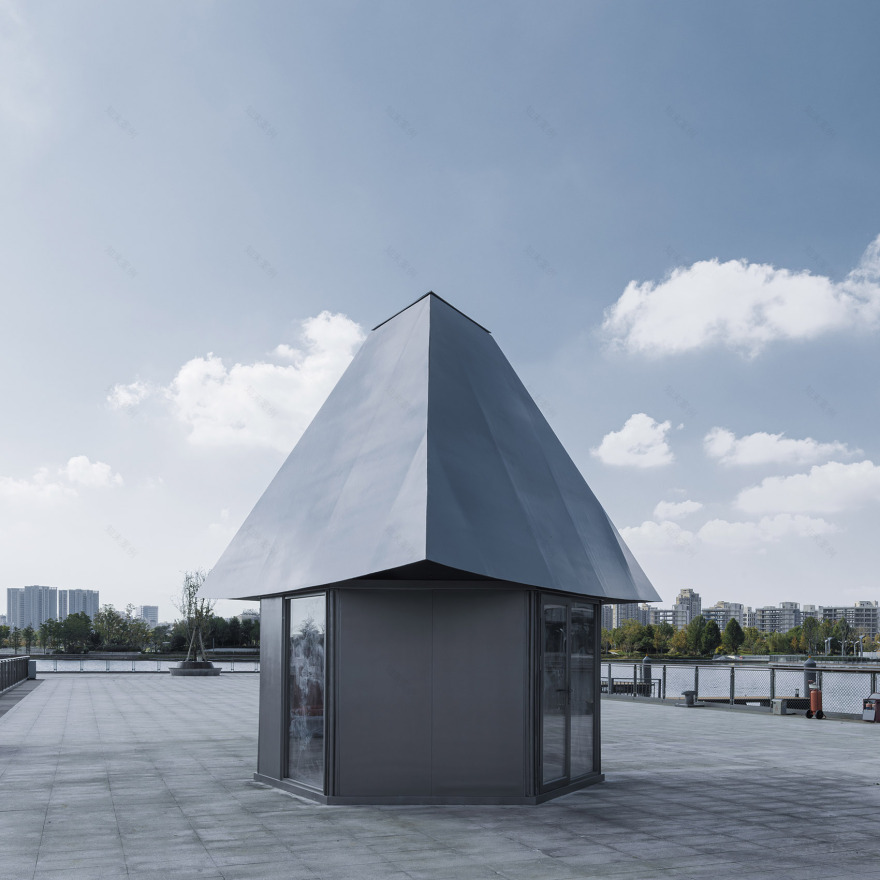

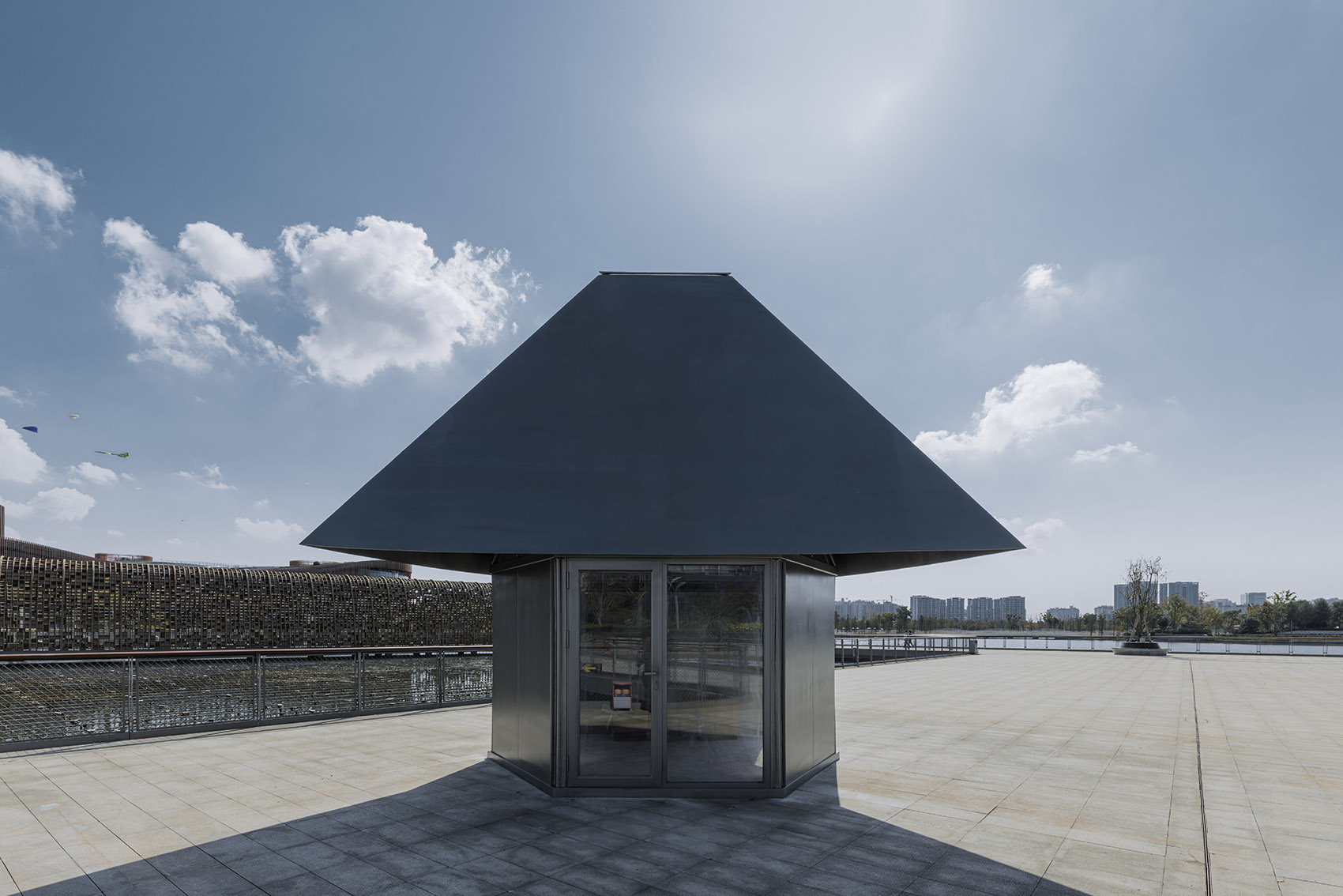

同时造型、比例有还原中国古建筑比例的目的，即屋顶在正立面构图中特别大，并出檐深远。整个大屋顶是用10mm的钢板做成，互相支撑利用三角形稳定原理形成一个稳固的结构体，挂在由50mm圆钢柱构成的架子上。六根主要的承重柱是一个组合柱，除了增加结构受力外，还能顺畅地与旁边建筑构造连接。这个亭子虽小，五脏俱全。有空调，有强弱电，有照明有泛光——还有一个“神性”的三角天窗。我在设计好之后，邀请了丁垚给这个亭子起个名字，因为他比较有学问。丁垚沉思片刻，说道：“就叫达德亭吧，因为奉贤奉的‘贤’是孔子的弟子言偃，其师孔子提倡智、仁、勇三达德，刚好对应你的三角形。”这个达德亭也刚好是我们在上海之鱼完成的最后一个设计，这一不小心，以德服人，也致敬了奉贤。
