Grama·o 基金会总部丨葡萄牙丨西扎

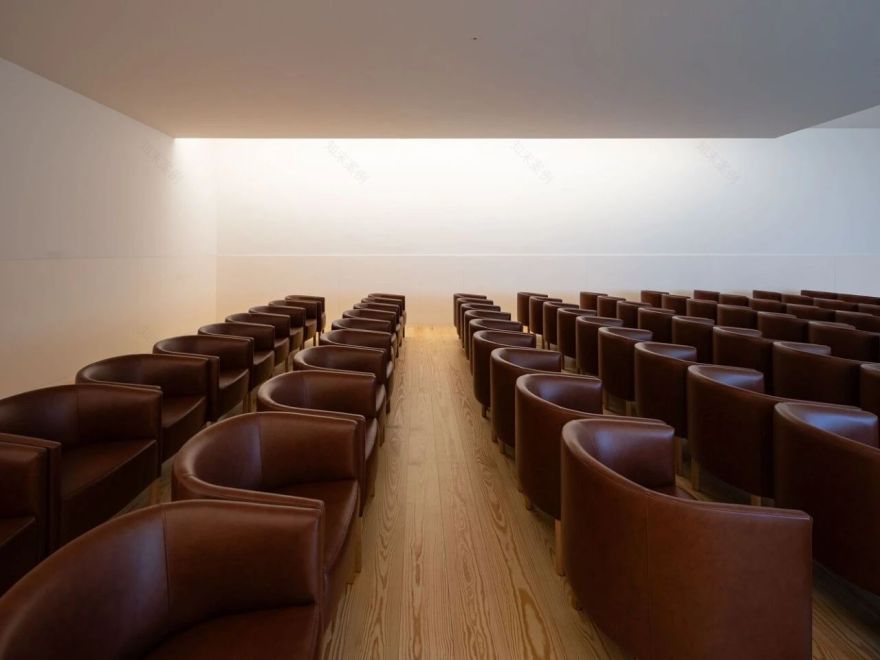

新建筑名为 Gramaxo 基金会总部，旨在展示家族的艺术遗产，还设有一个临时展览室和一个可容纳约 100 人的多功能厅。

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

项目：

• 大厅、接待处和服务区通道（236.14 平方米）

材料：

保温砖抹灰，外墙粉刷，花岗岩镶板。内侧隔热（挤出聚苯乙烯），外覆双层石膏板。

：钢筋混凝土，外覆双层石膏板墙。

双层石膏板。

抹灰和油漆，水区采用大理石踢脚线和镶板。

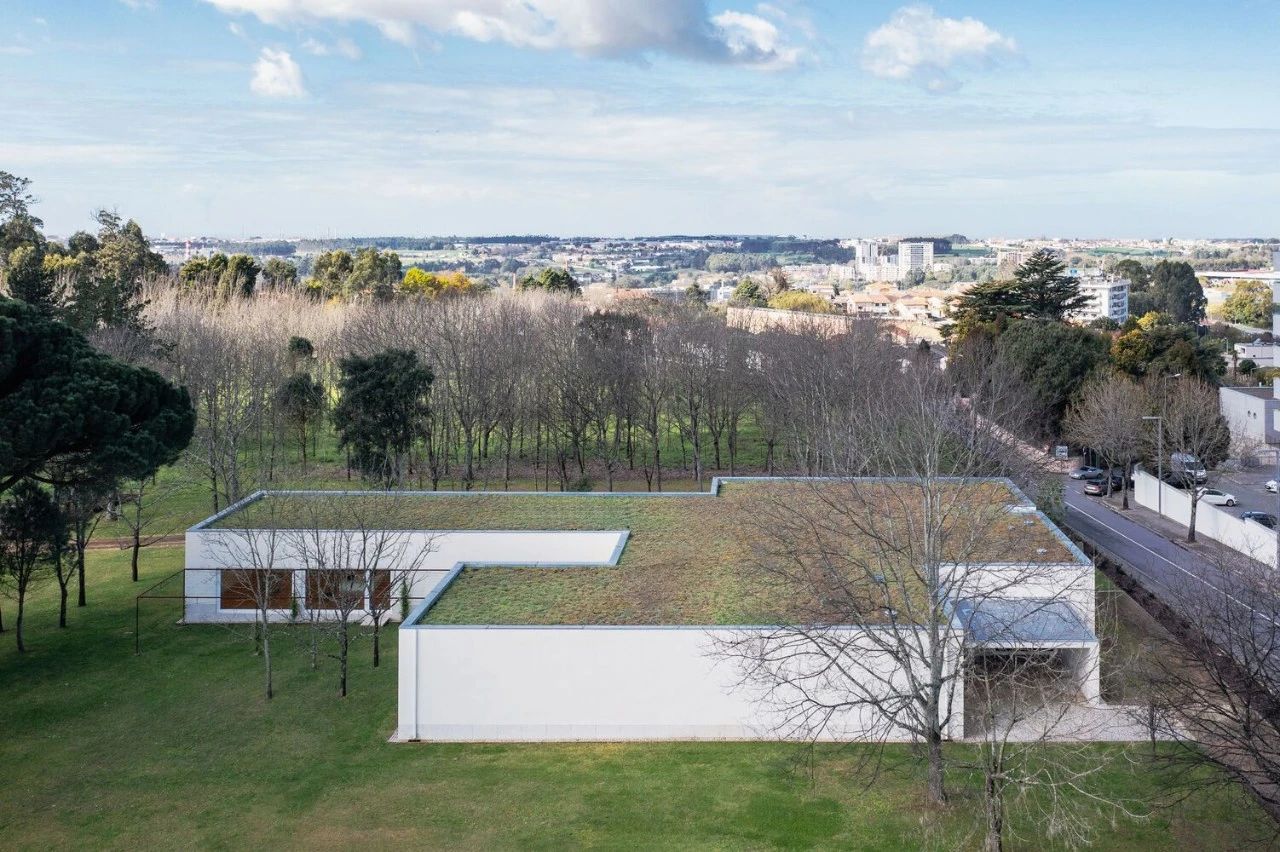

钢筋混凝土板，隔热，防水，沥青板上覆盖植物土。

涂漆铁管

搪瓷木，层压双层玻璃。

木质，仅在水区铺设大理石。

夯土、砾石和花岗岩。

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

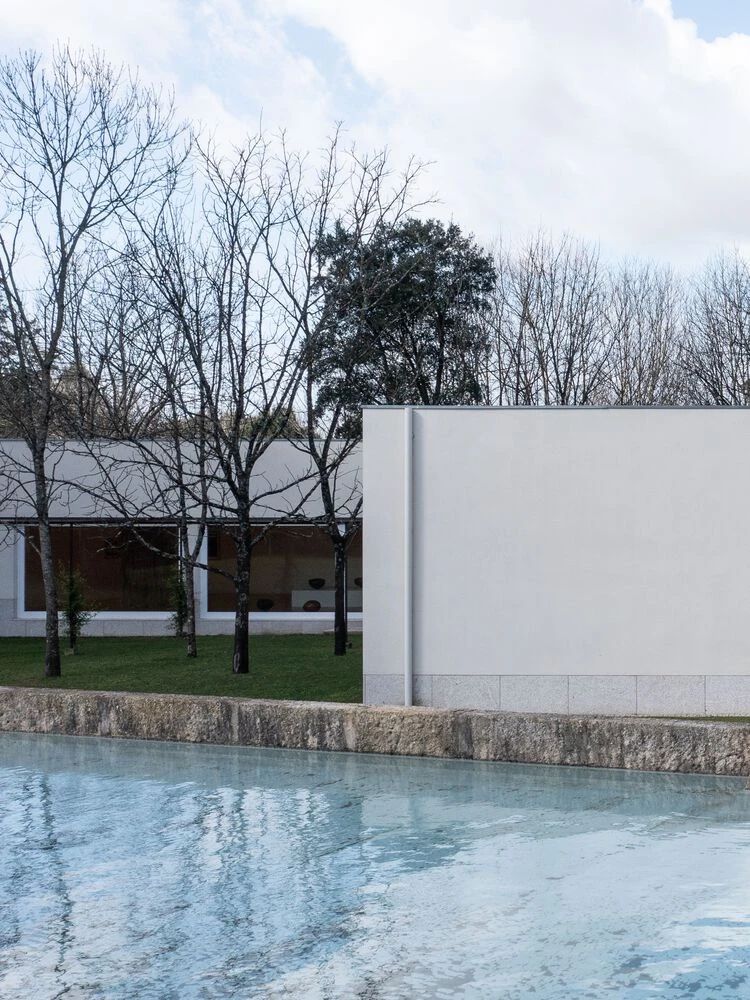

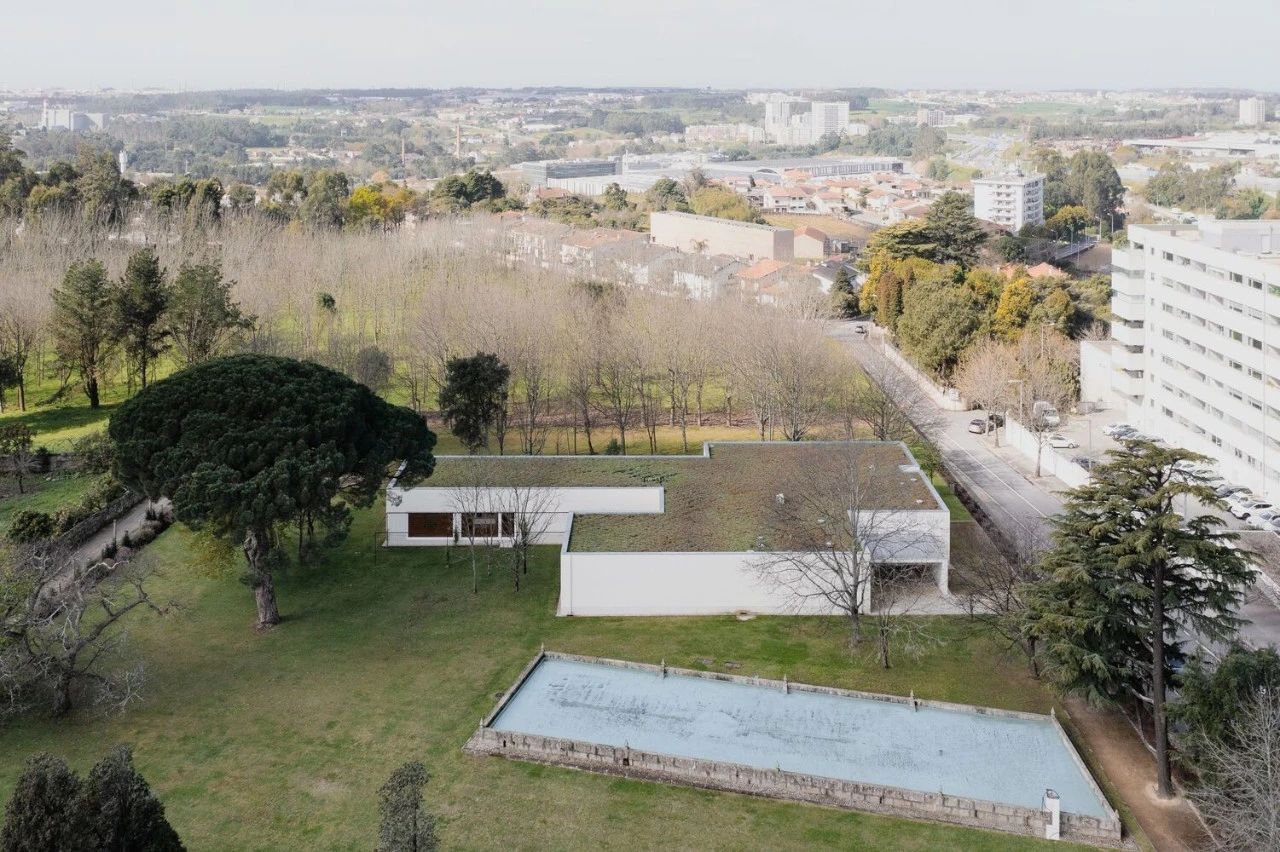

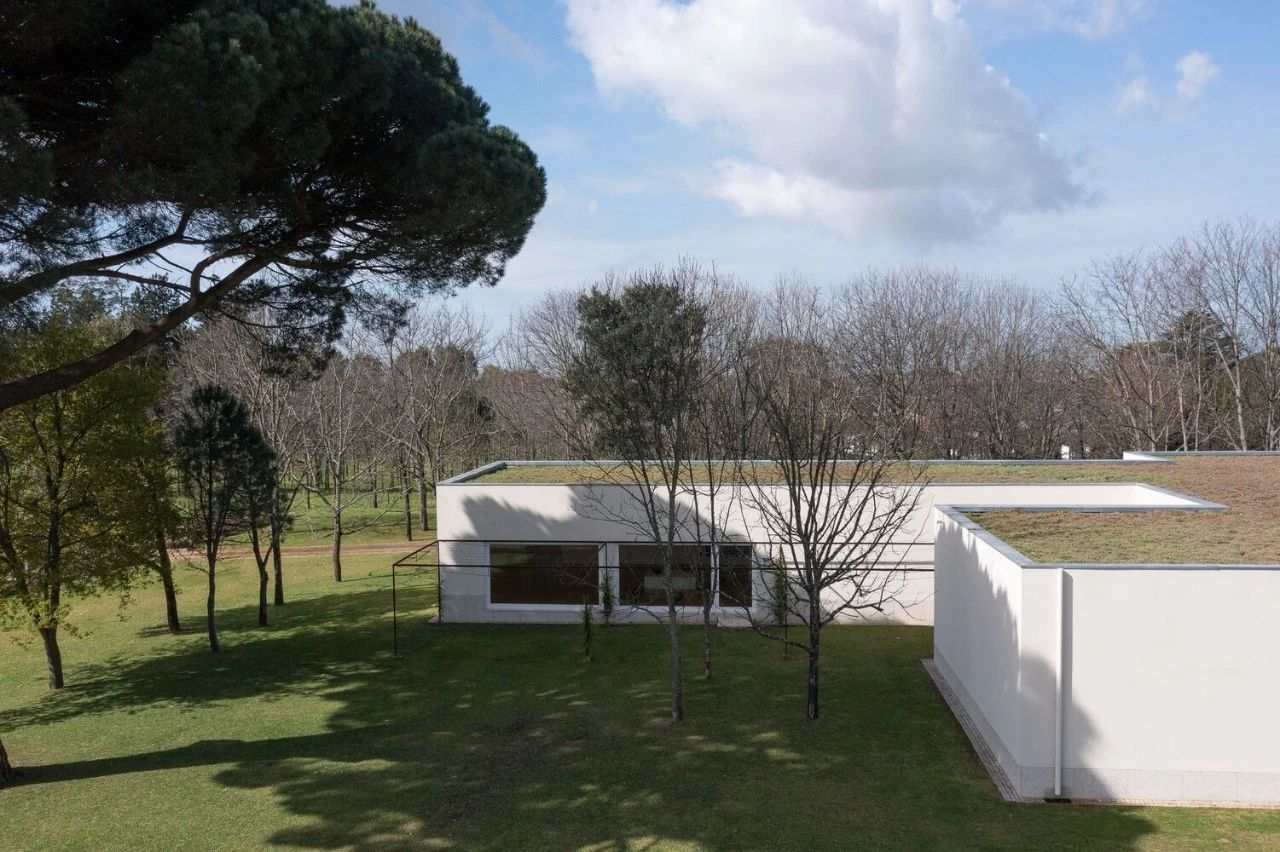

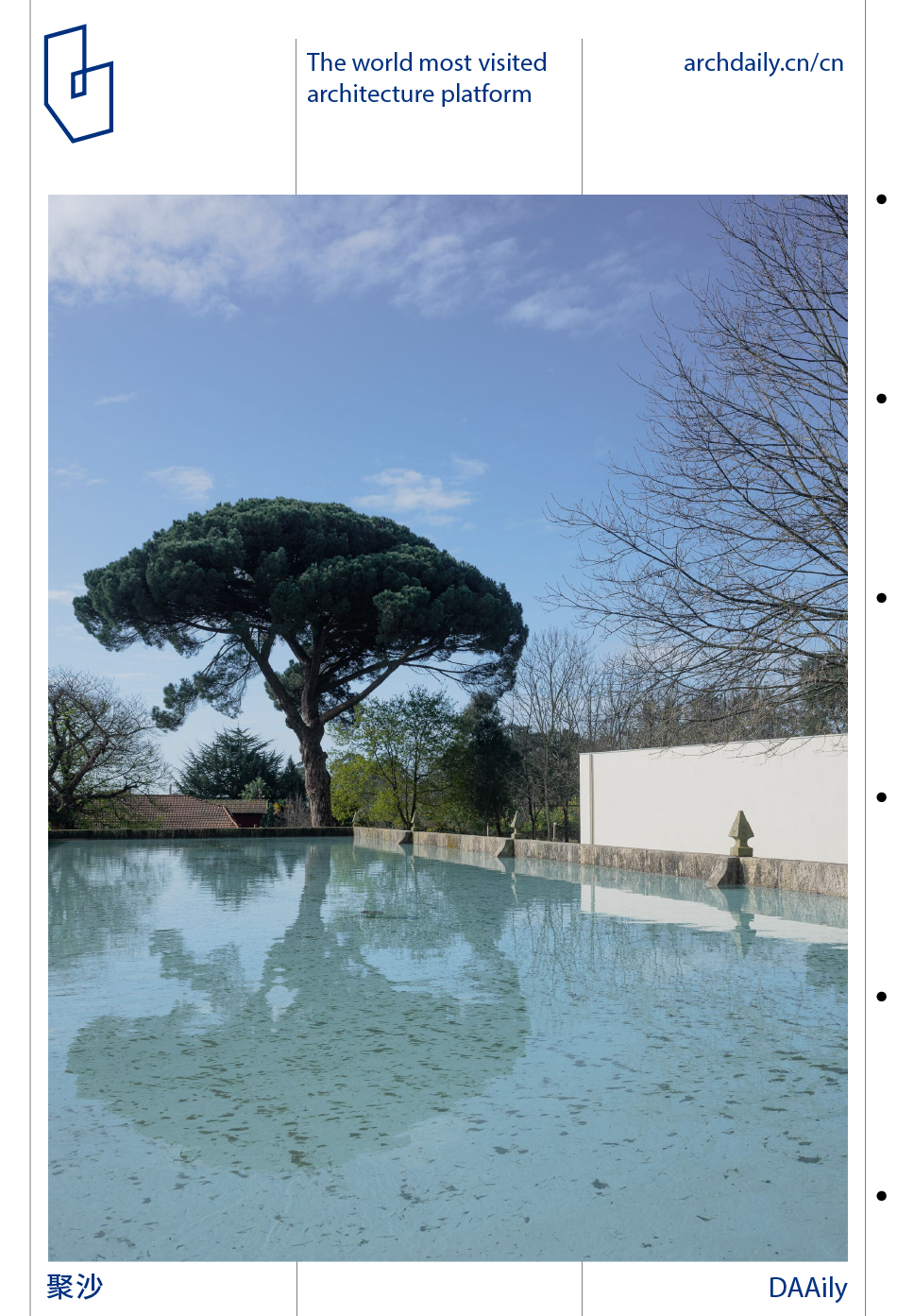

该建筑几乎与现有的花岗岩水池（将对其进行修复）以及从宏伟的巴洛克式大门通往主宅的林荫大道平行。土地目前的立面保持不变。人行通道与林荫大道垂直，沿着北面的房产围墙延伸。装卸货物的通道与林荫大道平行，位于新建筑的西侧，从一条现有的小路进入。林荫大道东侧的围墙旁规划有可停放 25 辆车的停车场，并设有单独的出入大门。

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

除厕所、储藏室、档案室、茶水间和常设展览室外，所有房间都将采用自然通风。这些房间将采用机械通风，遵守通行规定（门、空间和卫生设施的尺寸）。

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

水表和电表位于现有外墙内的一个技术橱柜中，可从康塞莱罗·科斯塔·阿罗索街（Rua Concelheiro Costa Aroso）进入。现有水箱的水处理设备位于地下室，可从储藏室的活门进入。

© Pedro Cardigo

© Pedro Cardigo

建筑占地内的树木将进行移植。外部区域和通道与现有道路有关，主要通道和服务设施附近铺设夯土透水路面和半透水石材。防渗面积为 944.78 平方米，半透水面积为 699.96 平方米。现有的储藏区将用于茶馆。

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

© Pedro Cardigo

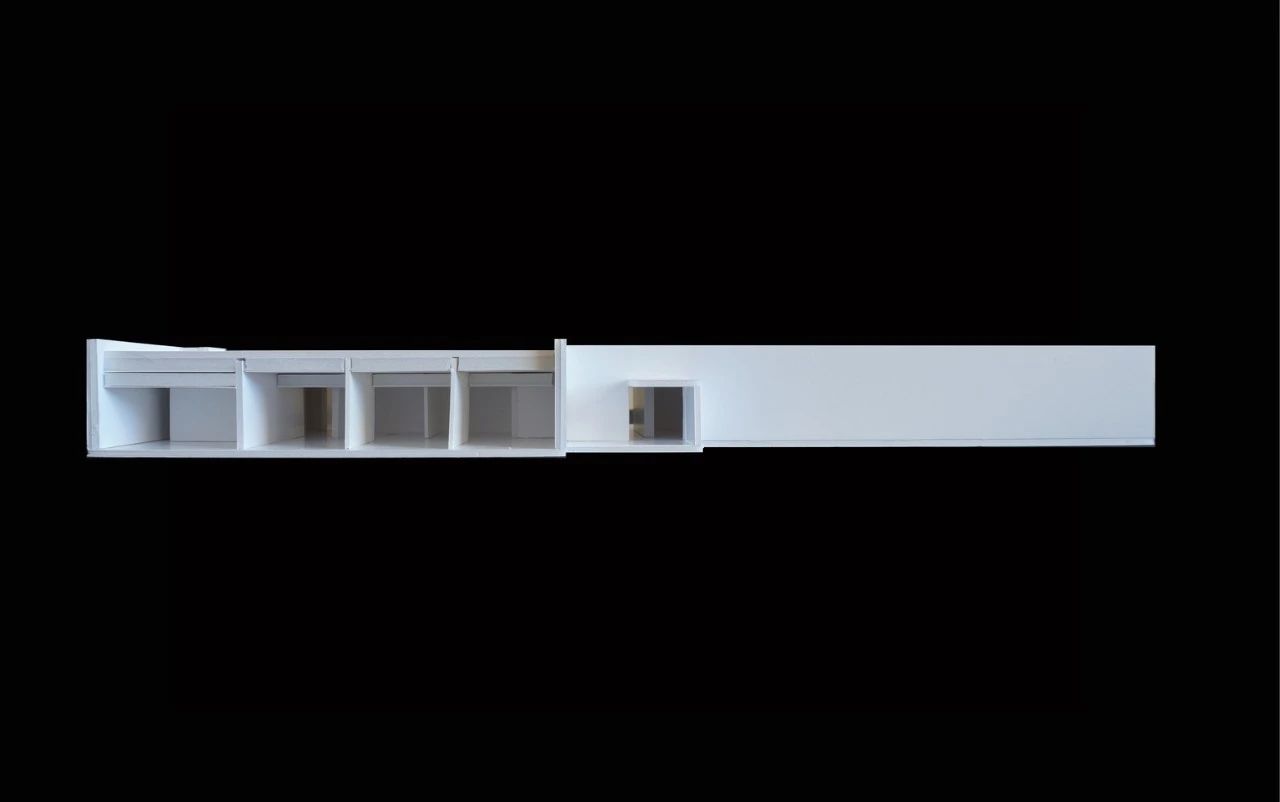

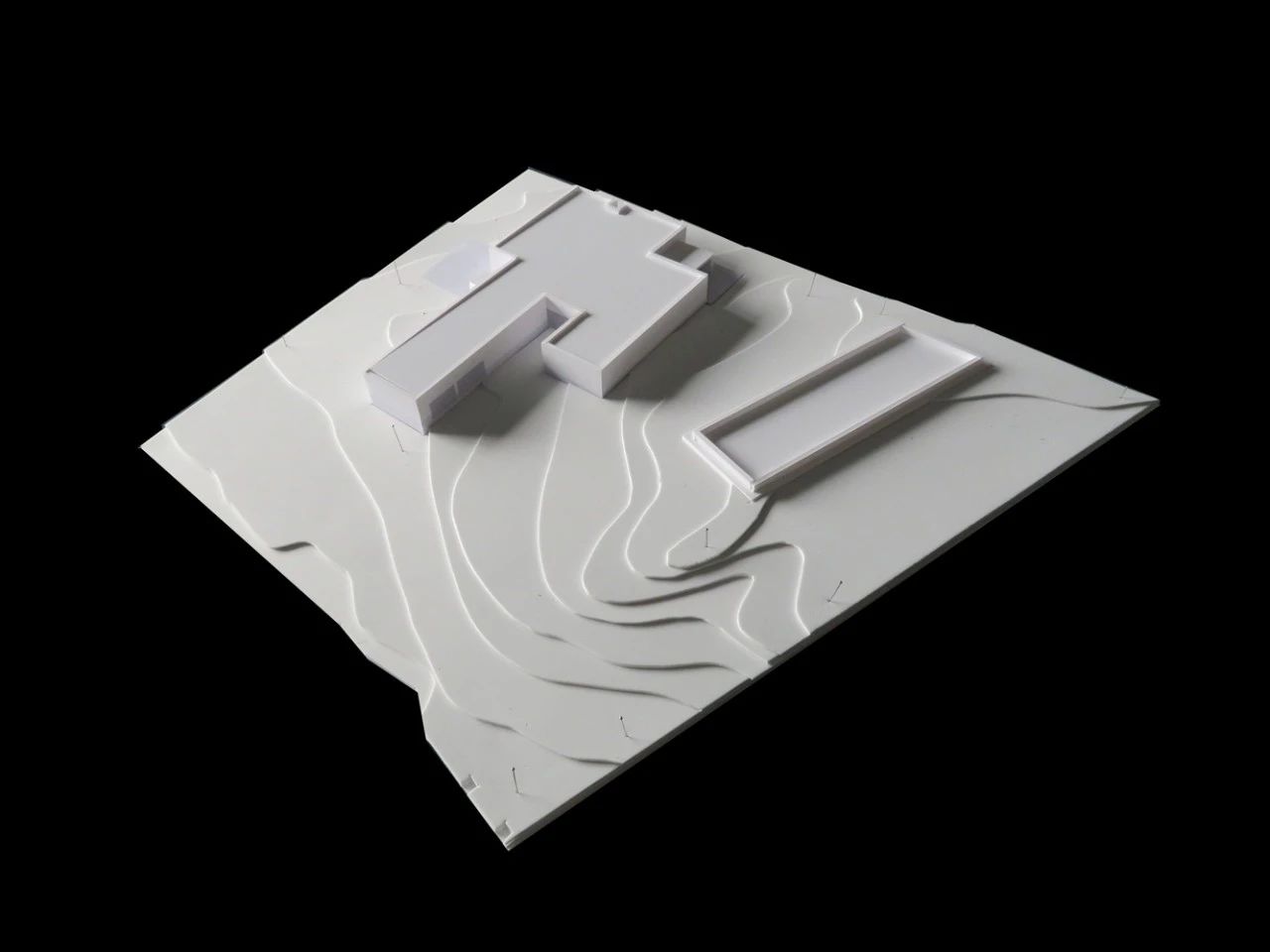

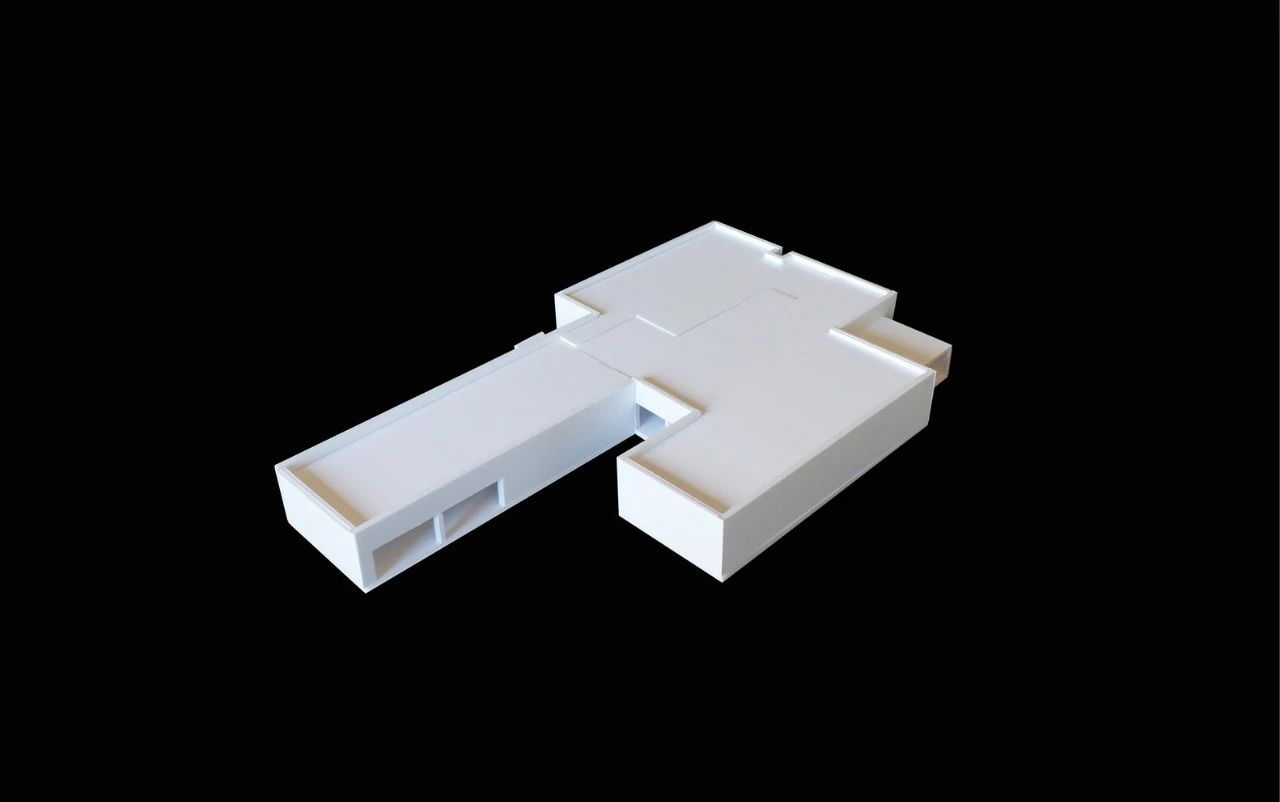

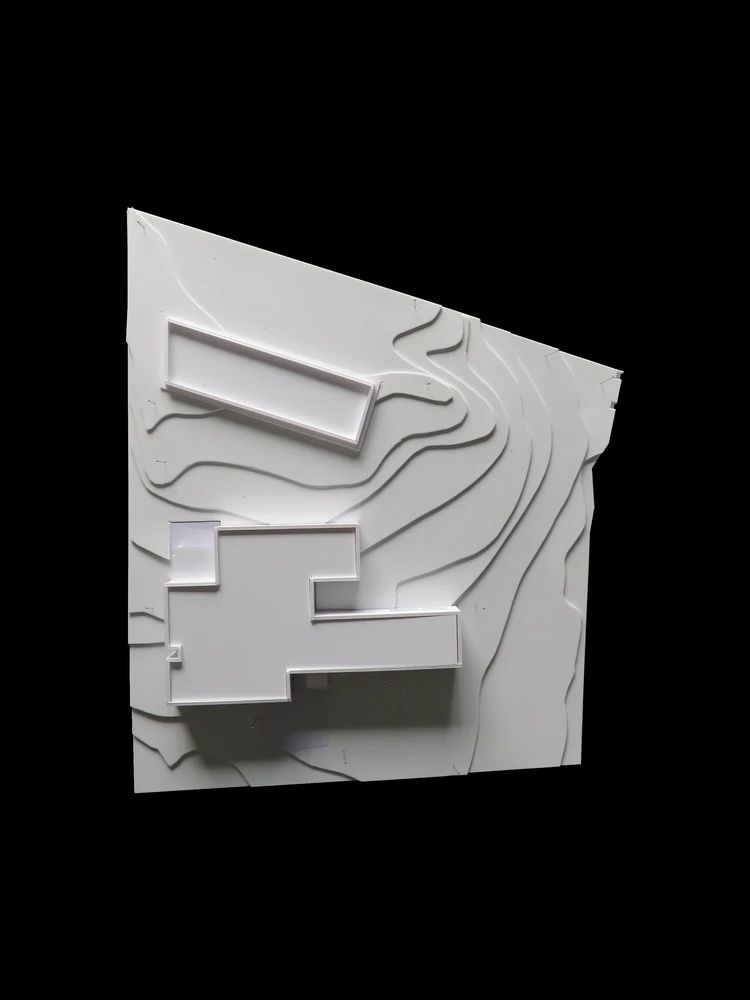

模型

模型

模型

模型

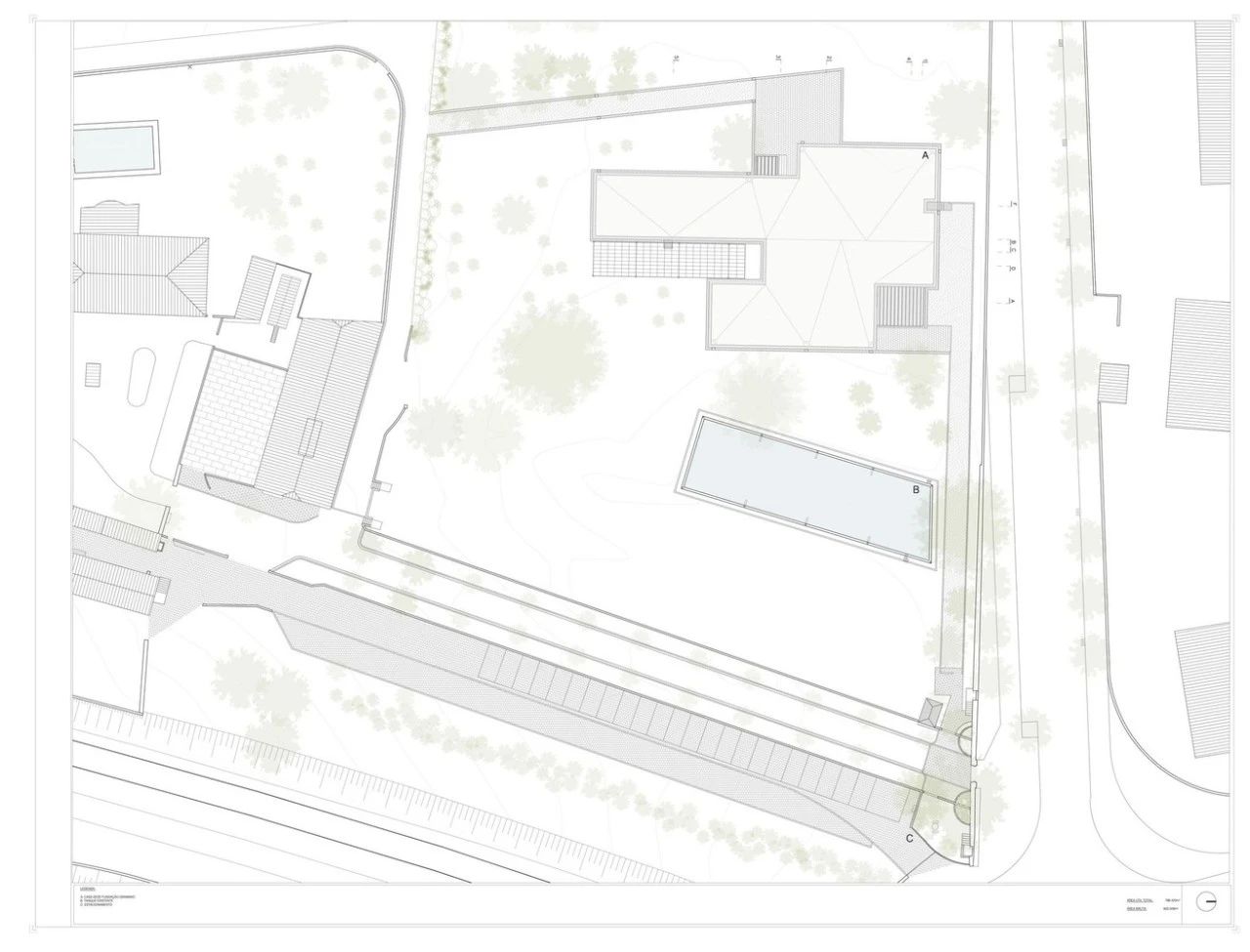

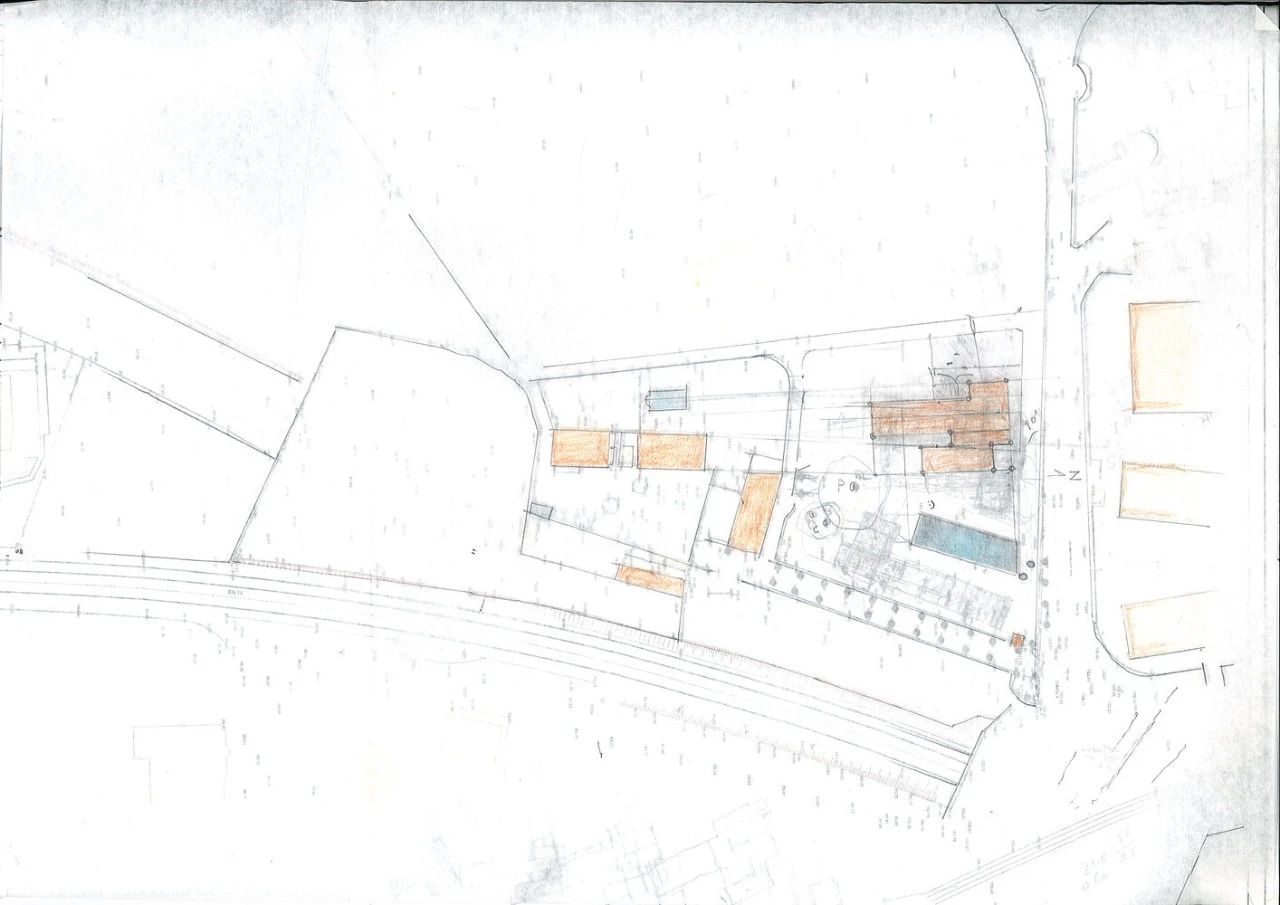

总平面图

首层平面图

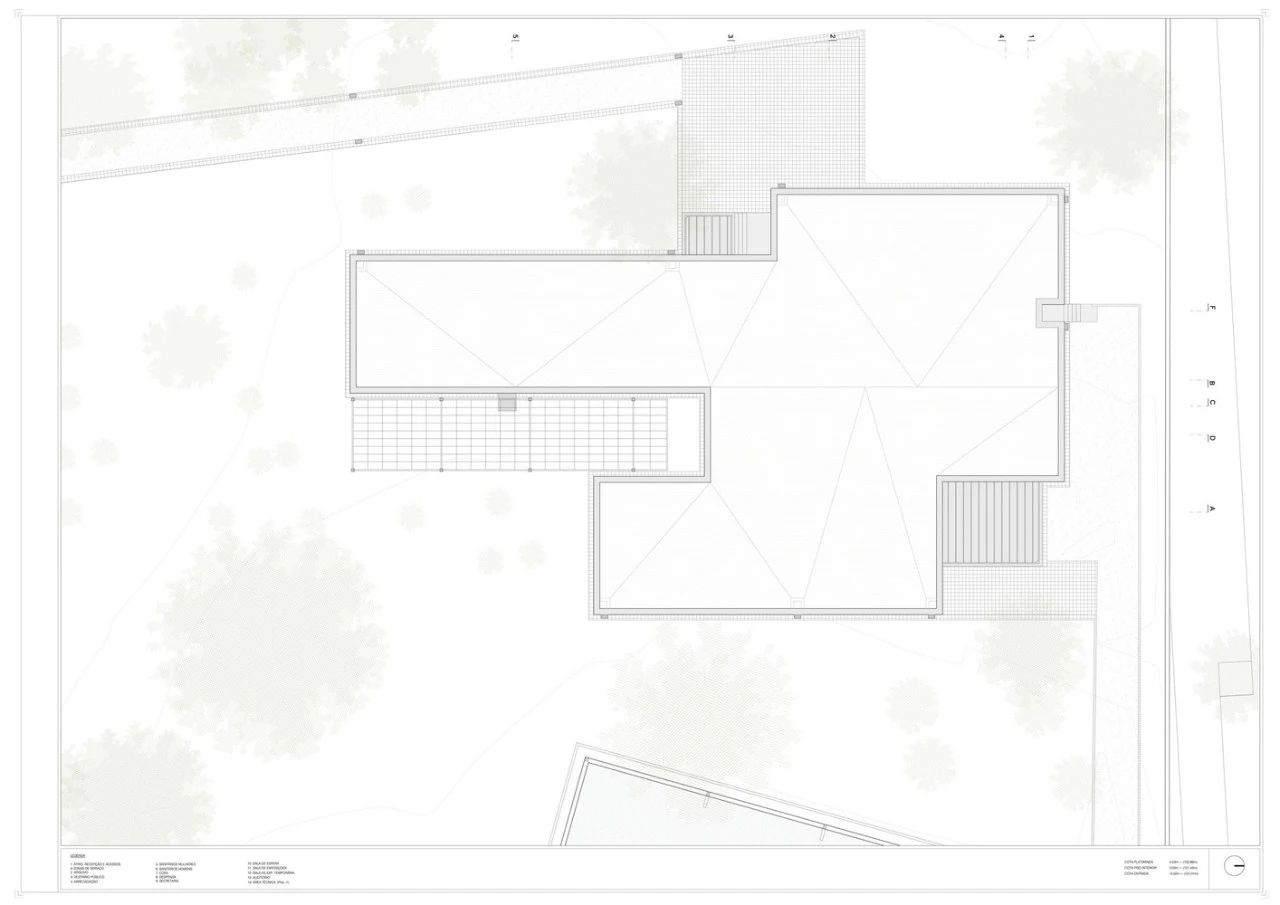

屋顶平面图

立面图

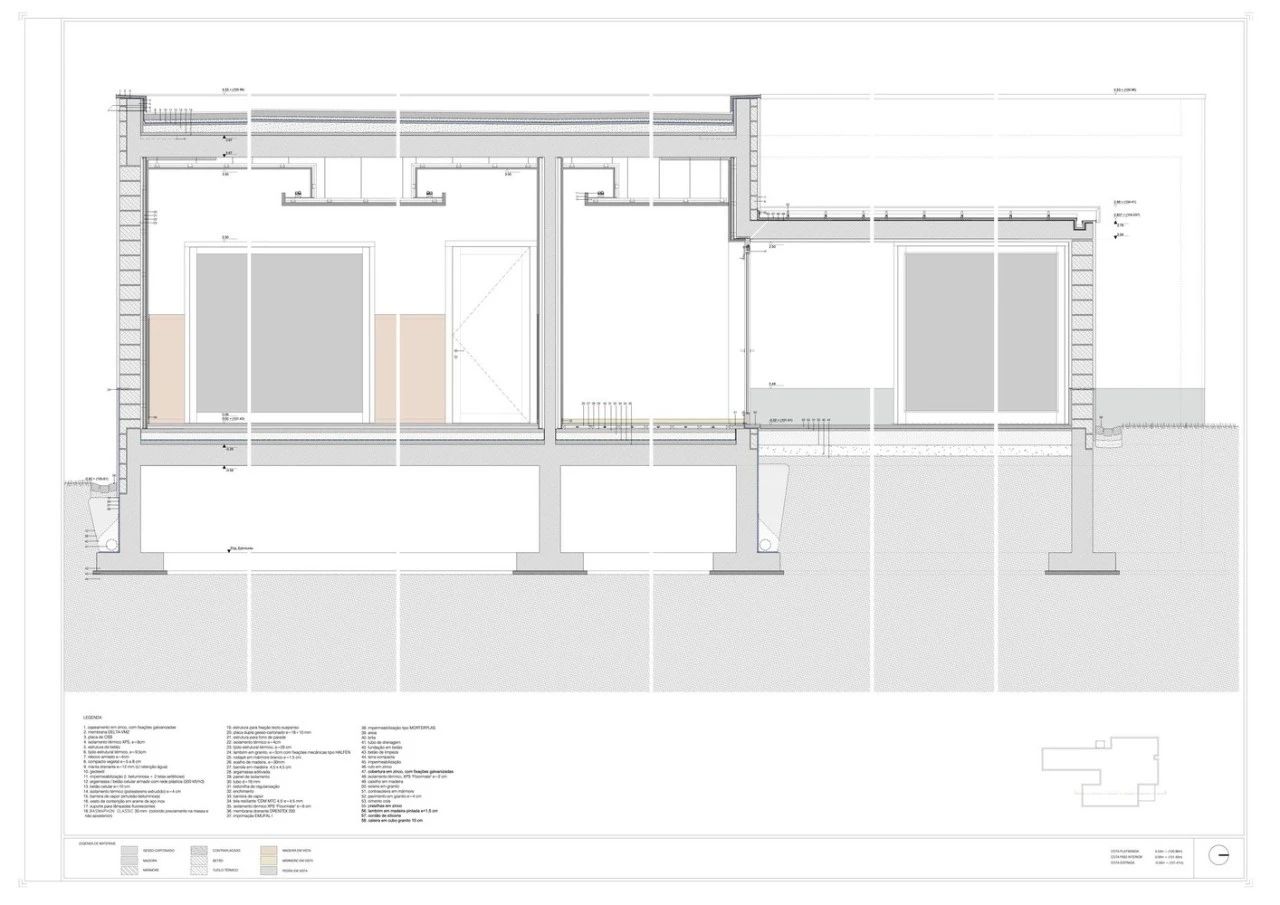

剖面图

剖面图

剖面图

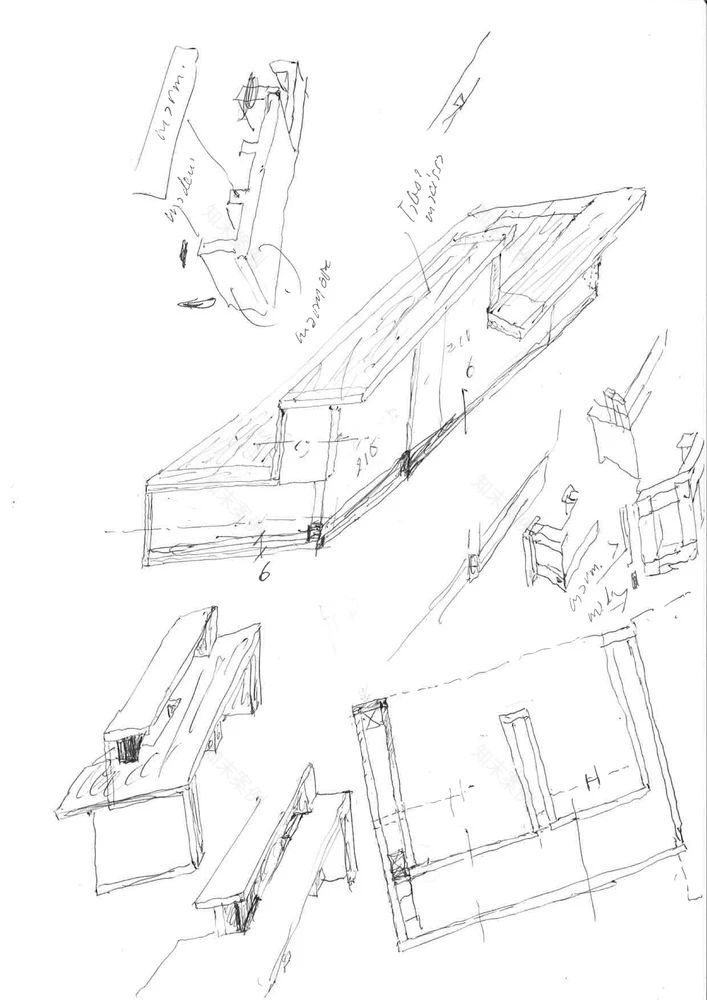

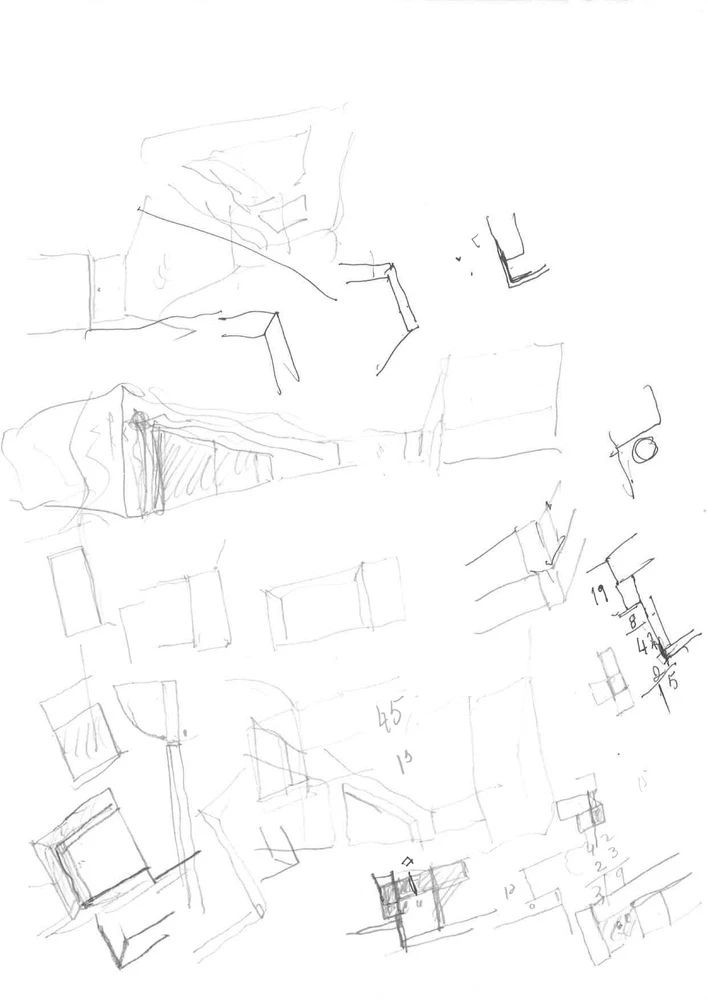

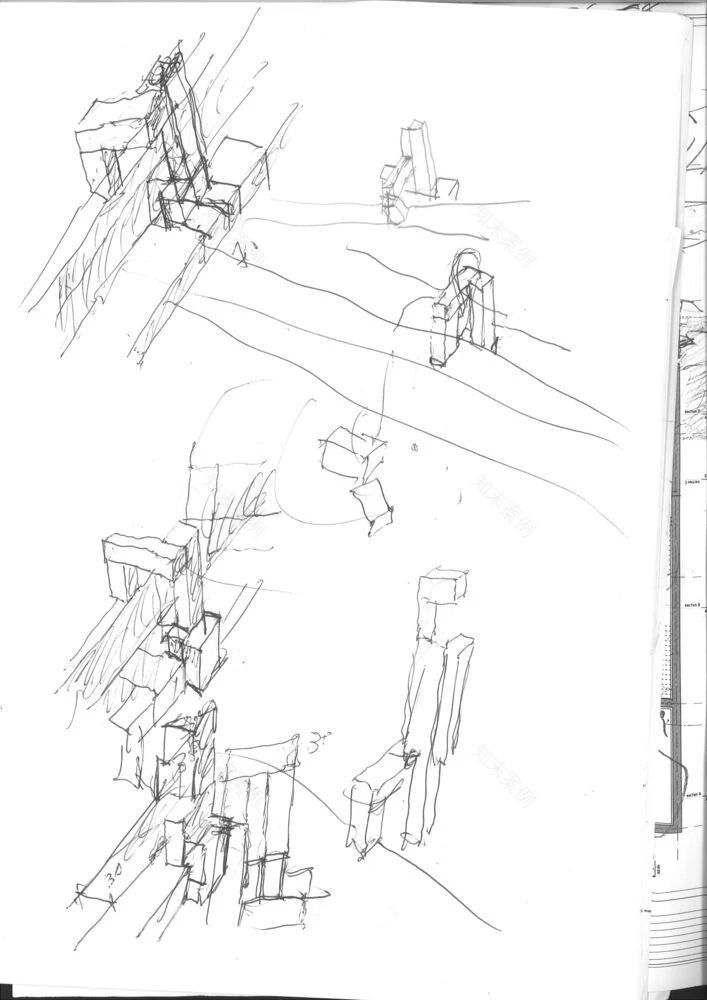

手绘

手绘

手绘

手绘

手绘
