SOS 儿童村汉堡丨德国汉堡丨TRAGRAUM Ingenieure PartmbB

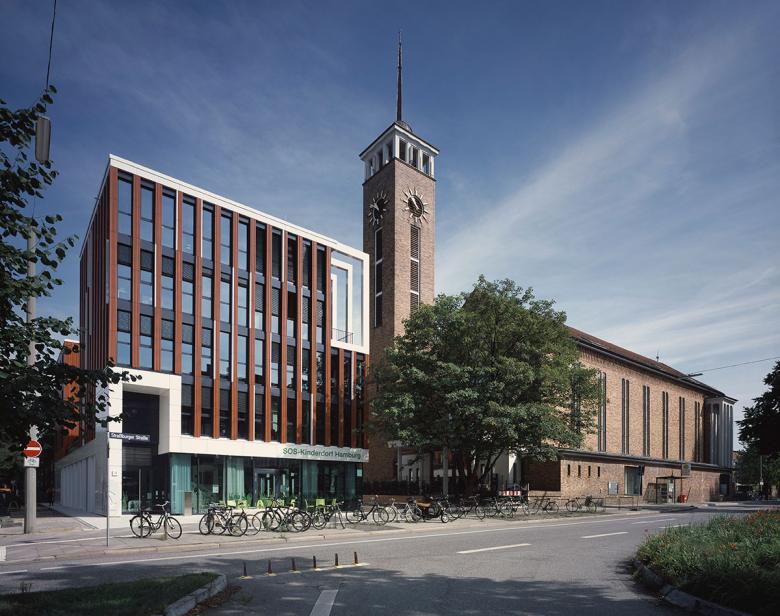

Ansicht von der Straßburger Straße

照片 © Klaus Frahm, Börnsen

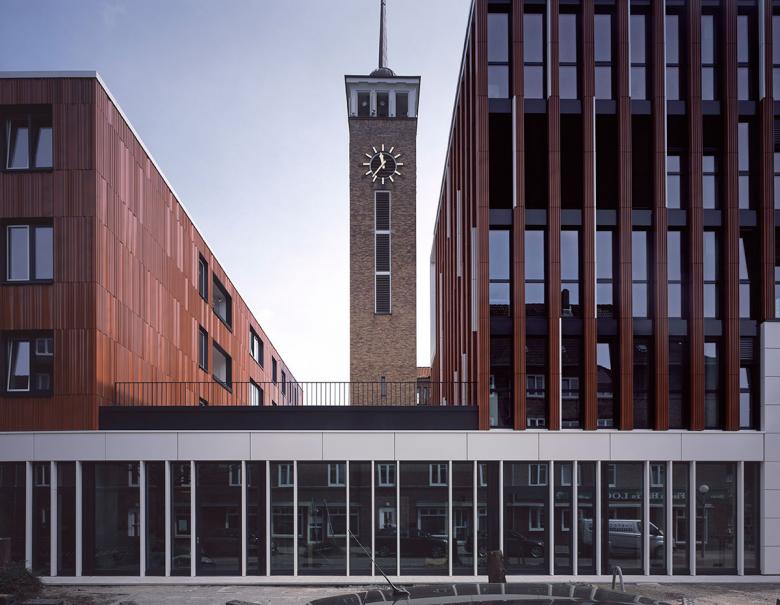

Die Kubaturen geben den Blick auf den Kirchturm frei

照片 © Klaus Frahm, Börnsen

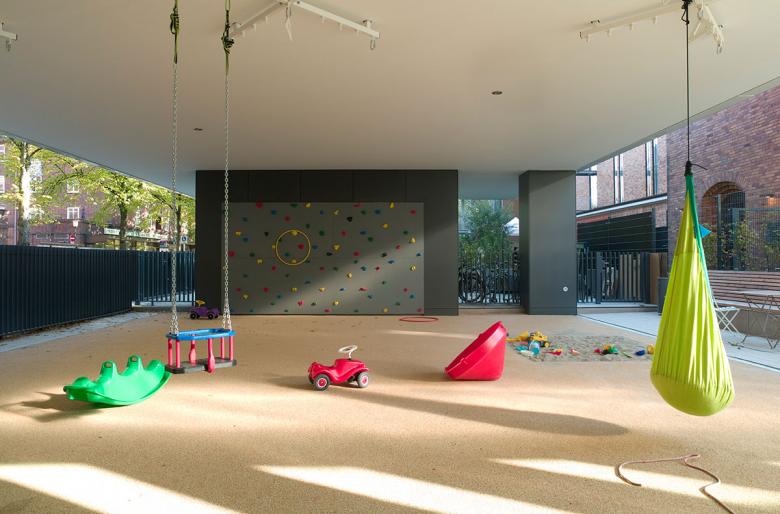

Offener Spielbereich mit Blick auf die Widerlagerwand

照片 © Klaus Frahm, Börnsen

Die Wohnbrücke vom Straßburger Platz aus

照片 © Klaus Frahm, Börnsen

Wandschotten in dem Brückenbauwerk im Rohbau

照片 © Carsten Roth Architekt, Hamburg

Räumliches Gesamtmodell

可视化 © Tragraum Ingenieure PartmbB

Engineers：TRAGRAUM Ingenieure PartmbB

位置：Straßburger Str. 19, 22049 Hamburg, 德国

年份：2021

客户：SOS Kinderdorf e.V.

Objektplanung：CARSTEN ROTH ARCHITEKT, Hamburg

In dem innerstädtischen Neubau werden verschiedene Nutzungen zusammengefasst: ein innerstädtisches SOS-Kinderdorf, in dem in Wohngruppen Pflegekinder mit betreuenden Pflegeeltern als Familie zusammenleben und ein Familienzentrum als Ort der Begegnung für Familien, Bildung und Unterstützung von Familien, mit Café, Kleiderkammer sowie Bewegungsräumen. Räumlich sind die Bereiche des introvertierten SOS-Kinderdorfes von dem öffentlichen Familienzentrum getrennt angeordnet. Ein gemeinsamer Erdgeschossbereich sowie der Kellerkasten vereinen die zwei Baukörper und deren Nutzungsbereiche. Der Neubau, der sich eng an die benachbarte Kirche legt, ist als massives Gebäude mit lastabtragenden Stahlbetonbauteilen sowie Mauerwerk für weitere vertikale Bauteile errichtet. Unter einem Teilbereich des Wohngebäudes befindet sich im Erdgeschoss ein überdachter, stützenfreier Außenspielplatz, der konstruktiv unter einem Brückenbauwerk realisiert wurde, das die Lasten aus den darüber liegenden drei Geschossen ableitet. Die für diesen Außenspielplatz gewünschte Stützenfreiheit sollte bei den vorgegebenen Geschoss- und Konstruktionshöhen des Wohnriegels über Flachdecken mit gleicher Stärke zu den restlichen Gebäudebereichen realisiert werden. Da die benötigten Spannweiten hierfür prinzipiell zu groß waren, wurde im Tragwerksentwurf ein räumliches Brückentragwerk vorgesehen, in dem die Wandscheiben, Brüstungen und Stürze in der Fassadenebene als mehrgeschossige Wandartiger Träger bzw. Vierendeelträger die Funktion der Brückenhauptträger übernehmen. Um das realisierte Tragwerk auch im Hinblick auf eine optimale Bewehrungsführung sinnvoll zu bemessen, wurde der Kraftfluss in einem räumlichen Gesamtmodell abgebildet.
