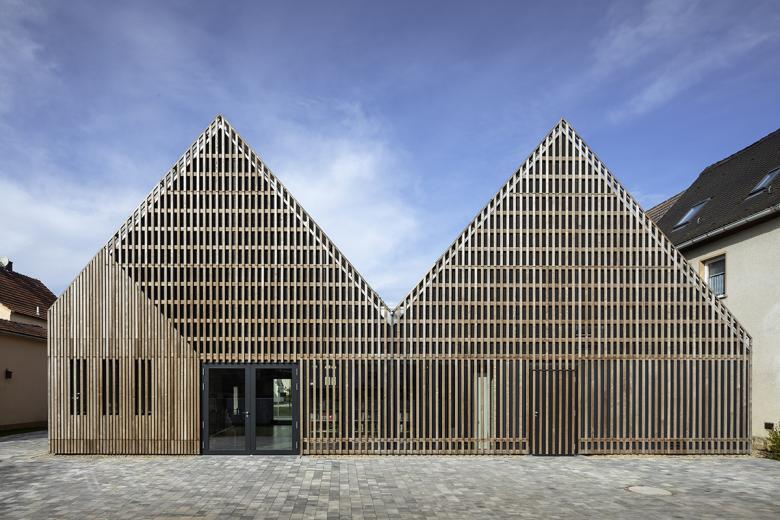

Ansicht von der Bachstraße

照片 © Stefan Meyer, Nürnberg

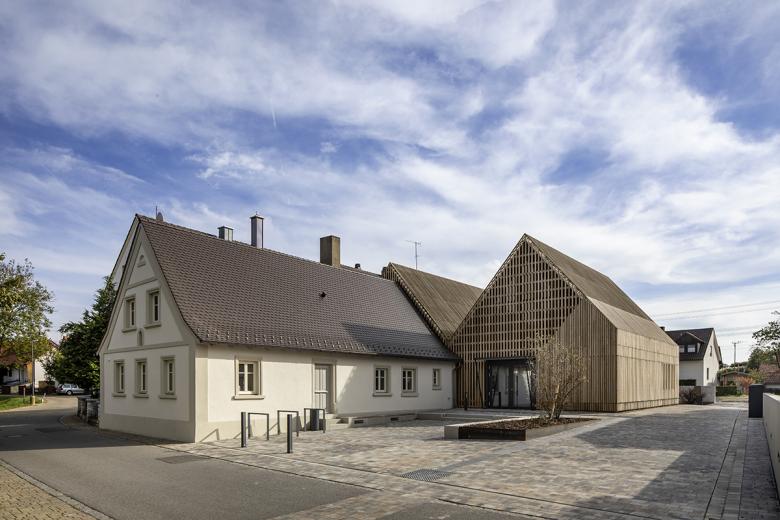

Rückansicht

照片 © Stefan Meyer, Nürnberg

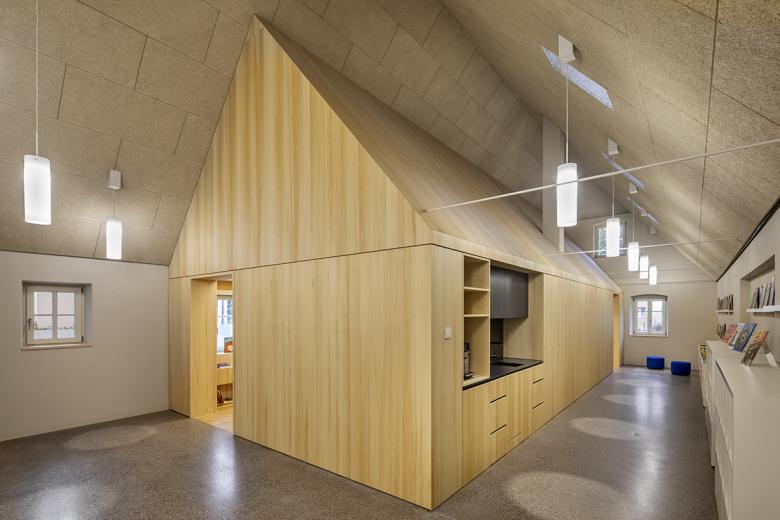

Innenraum mit Haus-in-Haus-Konstruktion

照片 © Stefan Meyer, Nürnberg

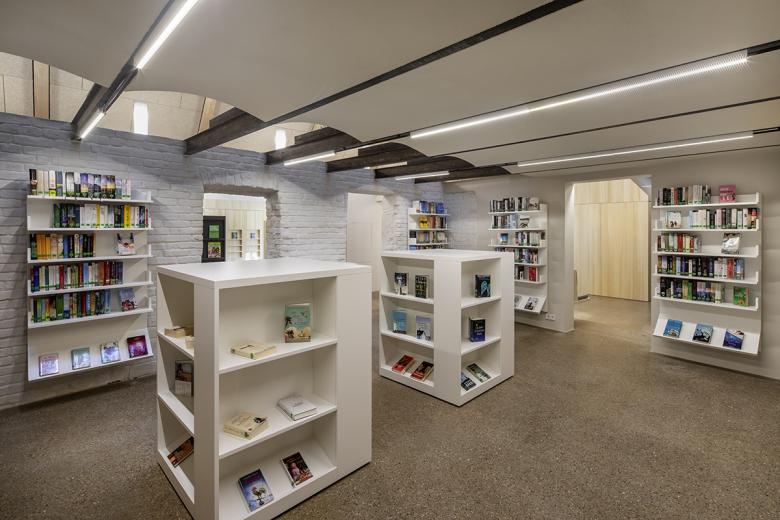

Innenraum mit historischen Kappendecken

照片 © Stefan Meyer, Nürnberg

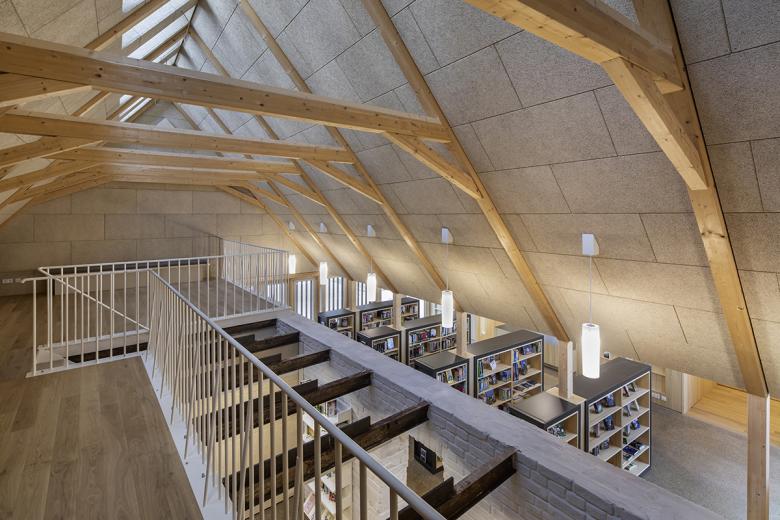

Dachraum nach Fertigstellung

照片 © Stefan Meyer, Nürnberg

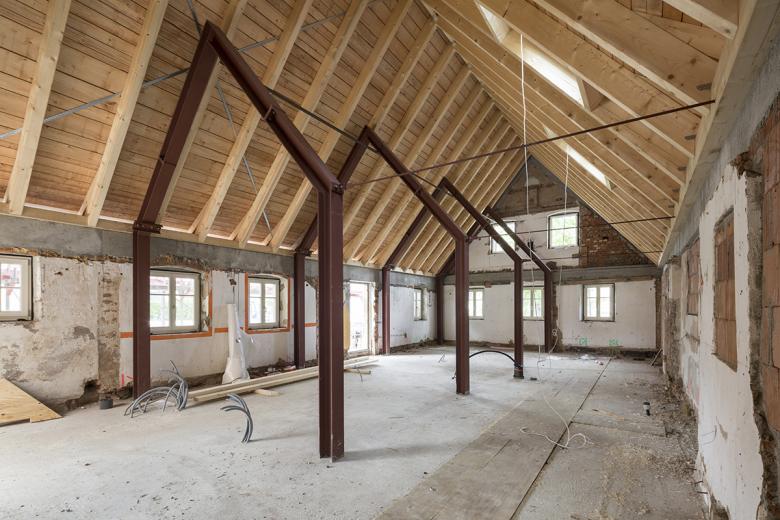

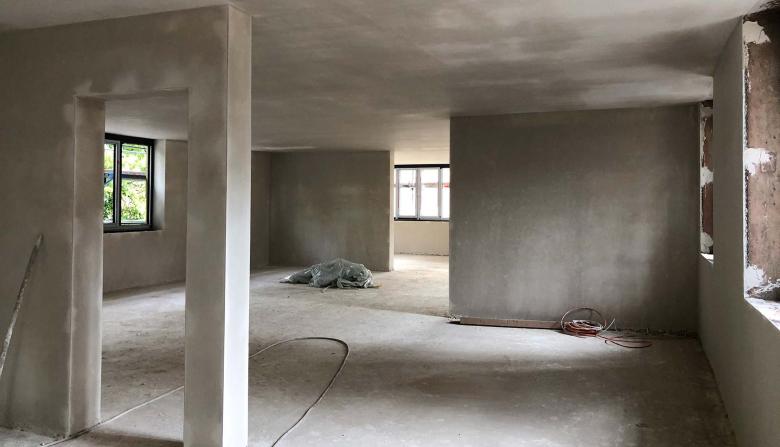

Haus-in-Haus-Konstruktion im Rohbau

照片 © Stefan Meyer, Nürnberg

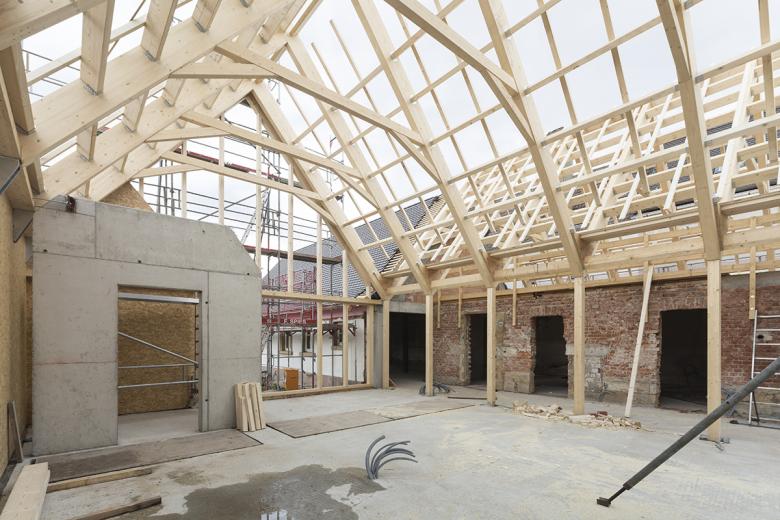

Zimmermannsmäßige Dachkonstruktion im Rohbau

照片 © Stefan Meyer, Nürnberg

Engineers：TRAGRAUM Ingenieure PartmbB

位置：Bachstraße 12, 96163 Gundelsheim, 德国

年份：2020

客户：Gemeinde Gundelsheim

团队：Entwurf: Schlicht Lamprecht Architekten PartGmbB

Das bestehende Gebäude sollte – obwohl nicht unter Denkmalschutz stehend – wegen seines besonderen ortsbildprägenden Charakters erhalten und kernsaniert werden, um eine hochwertige Nutzung als Bibliothek zu bieten. Der exakt realisierte Gewinnerentwurf des ausgeschriebenen Wettbewerbs sieht eine Gliederung in Form von zwei Gebäudeteilen vor: Die Sanierung und den Umbau des bestehenden Wohngebäudes als Haus-in-Haus-Konstruktion sowie einen Anbau an den Bestand in Holzbauweise in Form von einer Doppelgiebelkonstruktion.

Im Zuge des Bestandsumbaus wurde die bestehende Dachkonstruktion (Kehlbalkendach) incl. der Deckenbalken rückgebaut und als Sparrendach neu errichtet. Der Neubau ist als zusammenhängendes Rahmentragwerk aus Holz auf Streifenfundamenten aus Stahlbeton errichtet, deren Doppelgiebelfassade die Maßstäblichkeit der umgebenden Bebauung aufnimmt.

Ein im südlichen Anschluss an das Bestandsgebäude befindlicher Stall mit Kappendecken wurde in den Neubau integriert und übernimmt dort tragende und aussteifende Funktion. In der Gebäudemitte angeordnete Pendelstützen leiten die Vertikallasten aus den Dächern ab und koppeln diese durch Riegel zug- und druckfest. Sie leiten zudem die Aussteifungslasten in eine neu errichtete Stahlbetonstütze am Wandende des Bestandsgebäudes ein.
