前世今生 1990 年 3 月，学校决定利用包玉刚先生捐赠建设包兆龙图书馆的余款等资金建设新图书馆。新图书馆形似帆船，是闵行校区第一座正式图书馆。1991 年 7 月竣工，建筑面积 12300 平方米，阅览座位 1400 个，设计藏书量 100 万册。为表示对包玉刚先生永久的纪念，校方征得家属同意，特将新落成的图书馆命名为包玉刚图书馆。1992 年 4 月 8 日，包玉刚图书馆开馆典礼举行。

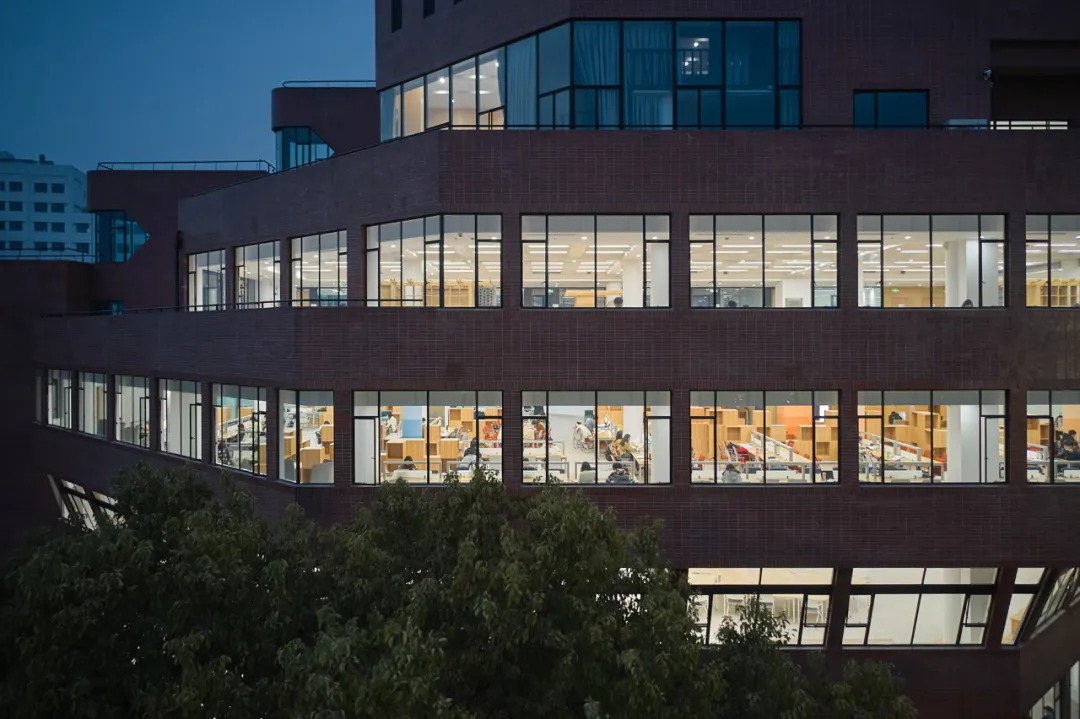

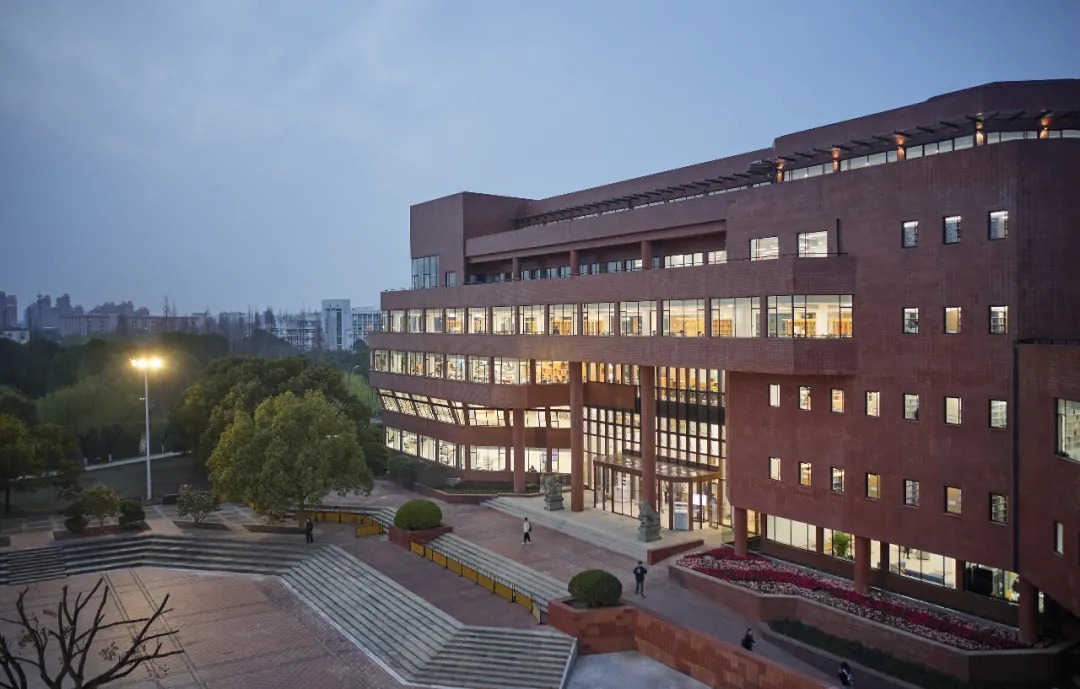

△改造前夜景

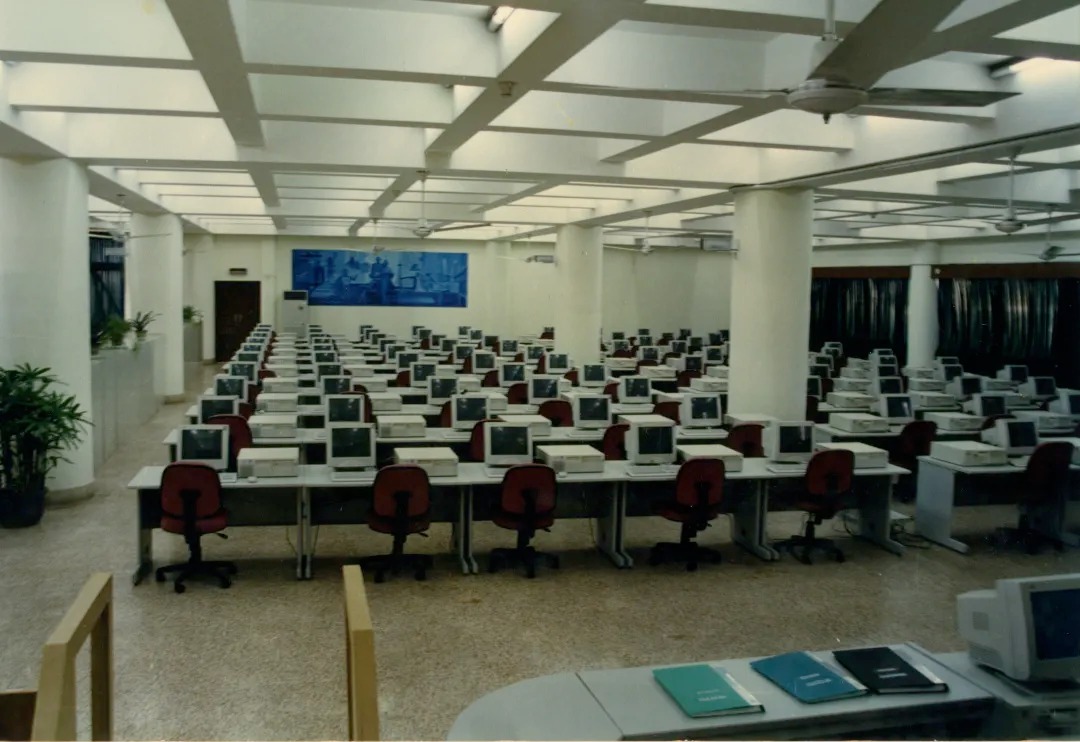

△改造前包图室内 场地解读：轻质介入 包玉刚图书馆目前作为改造项目刚刚完成土建等各个方面的改造，包括天花、地面、墙面等都施工完成不久。设计是基于包玉刚图书馆原有的装修进行的整体改造，其中最大的难点在于在尽量不破坏原有土建装修完成面的前提下，和最大化利用预制构件家具达到设计效果的情况下进行一次干预式的整体改造更新。 因此我们在设计中运用模块化来实现，对每一层的设计都提前在工厂完成模块化预制，再搬到现场进行施工作业。

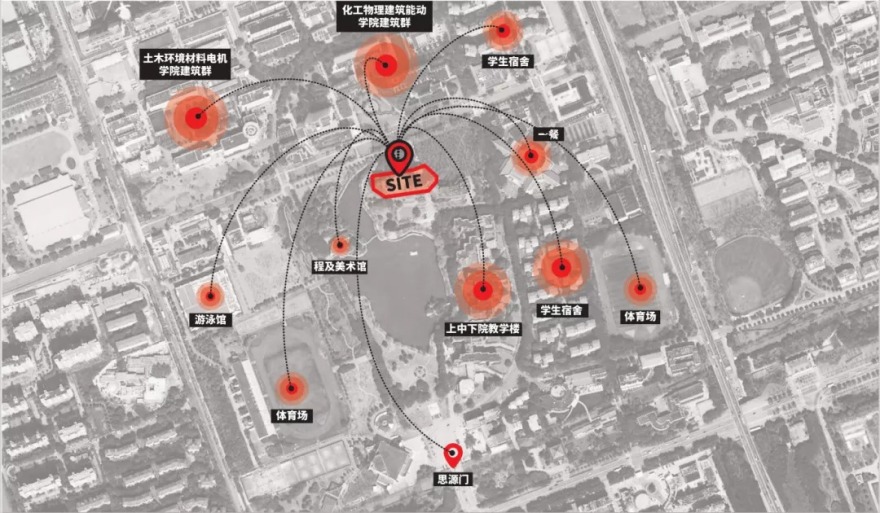

△场地分析图

包玉刚图书馆位于上海交通大学闵行校区西区核心位置，周边环绕众多教学楼与宿舍、食堂。南部的思源湖景色优美，植物茂盛，视觉资源丰富。前广场开敞，可利用空间大，同时也地处校门重要节点。

△包图周边环境

总体策略：利用预制构件家具的插入式整体改造

△ 修缮前问题总结

设计团队在初期对图书馆现存的一些问题进行分析整理，针对待改善的问题总体上运用了整体改造的方式，也就是利用预制构件家具的插入式整体改造，试图让使用图书馆的人都能参与，从而激发室内环境的活力，提升空间品质。具体操作包括：一层插入了钢结构天花构件；二层通过插入自有的天花来划分空间；三层用模块组合搭配产生多种新型空间；四层通过插入不同书屋营造了一种结合真实可触摸的室内景观；五层通过插入成品书架来聚焦同学们的需求和日常活动；六层插入船舱天花，模糊了天花的边界，使其与书架浑然一体。

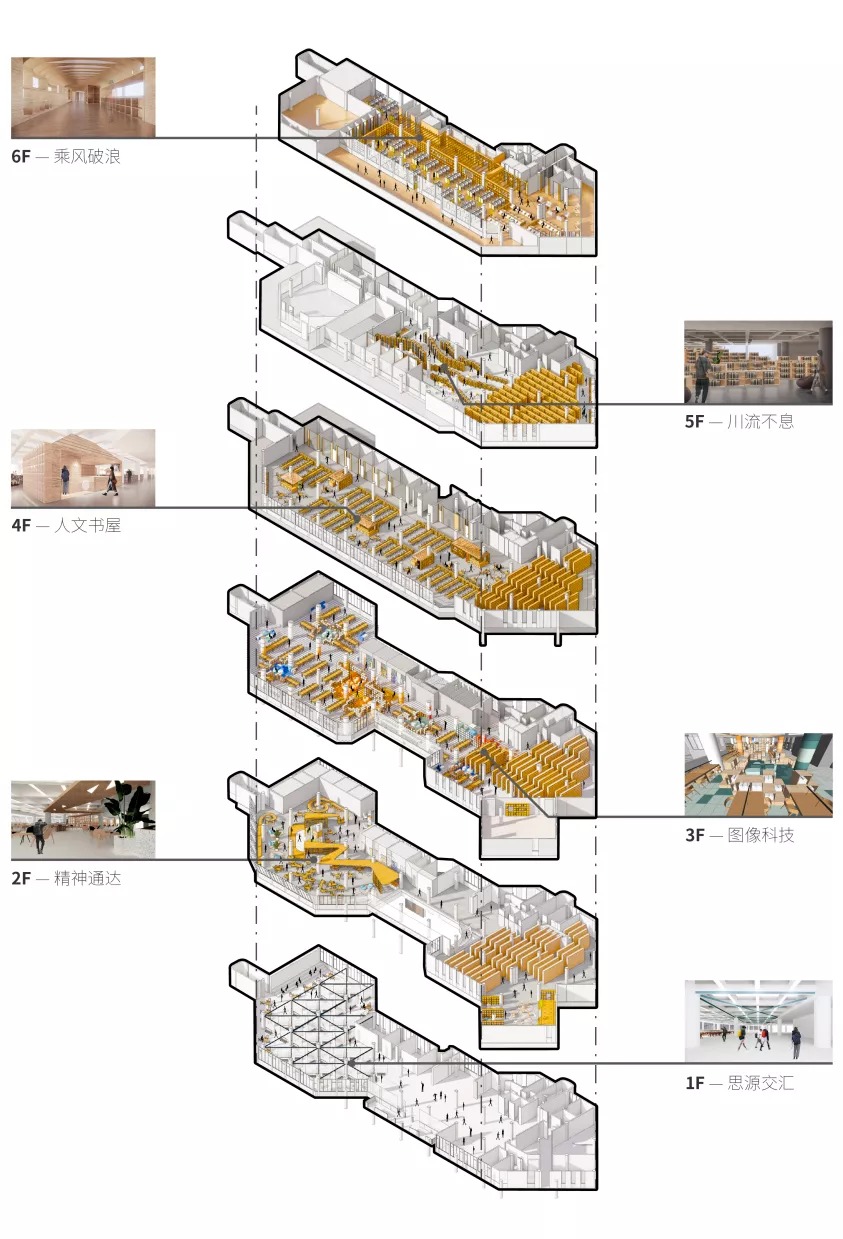

△整体剖轴测

通过整体改造的方式，提出了利用预制构件家具的插入式更新的总体更新策略。根据每一层不同的需求，针对性地进行设计，从而让使用者在满足阅读和学习的情况下拥有多重空间体验。整个设计兼顾了图书馆空间的实用性与新时代图书馆的美观舒适性，同时也打破了以往图书馆单调、封闭内向型的内部空间布局。

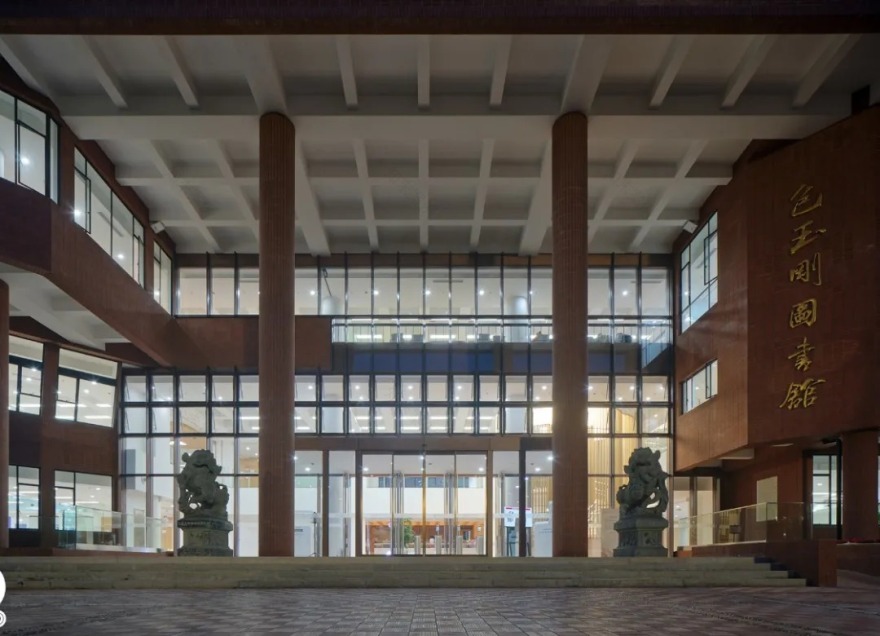

△ 建成照片

引言

图书馆空间是校园生活的主要发生场所，空间也影响着每一个使用者。图书馆的主要使用人群是学生，对他们来说，图书馆不仅是学习知识的空间，也是探索生活和营造不同层面情感的交流场所。

**一楼**：

多样空间，灵活可变。

若你来过交大校园，也许会发现梭罗（Thoreau）的瓦尔登湖式隐居离现实生活并不远。

无论图书馆这个形体体块看似多么冰冷方正，围绕着中庭和交通布置的空间，置于青葱包围的湖水之畔，任何人和她产生交集的那一刻，也许都能感受到古代文人于高山流水之间会饮雅集的时刻。

在湖畔微风推动下进入一楼的空间，你感受到的是年轻以及信任，新和旧的交织，颔首看向一起从教室出发的同伴，在多样的色彩包围中交流集会、回忆初见，以及同学之情谊。

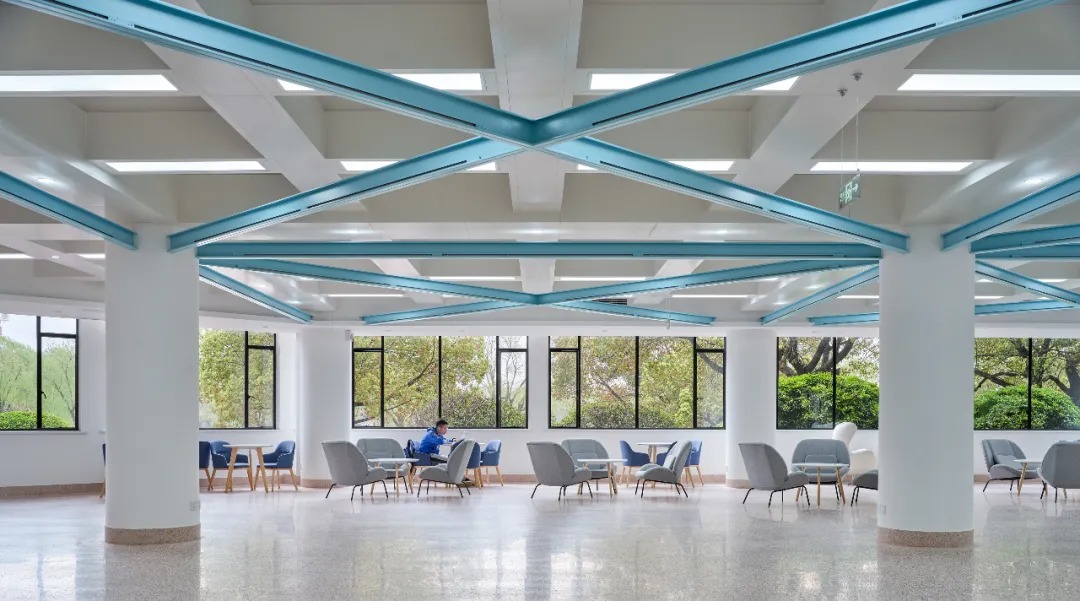

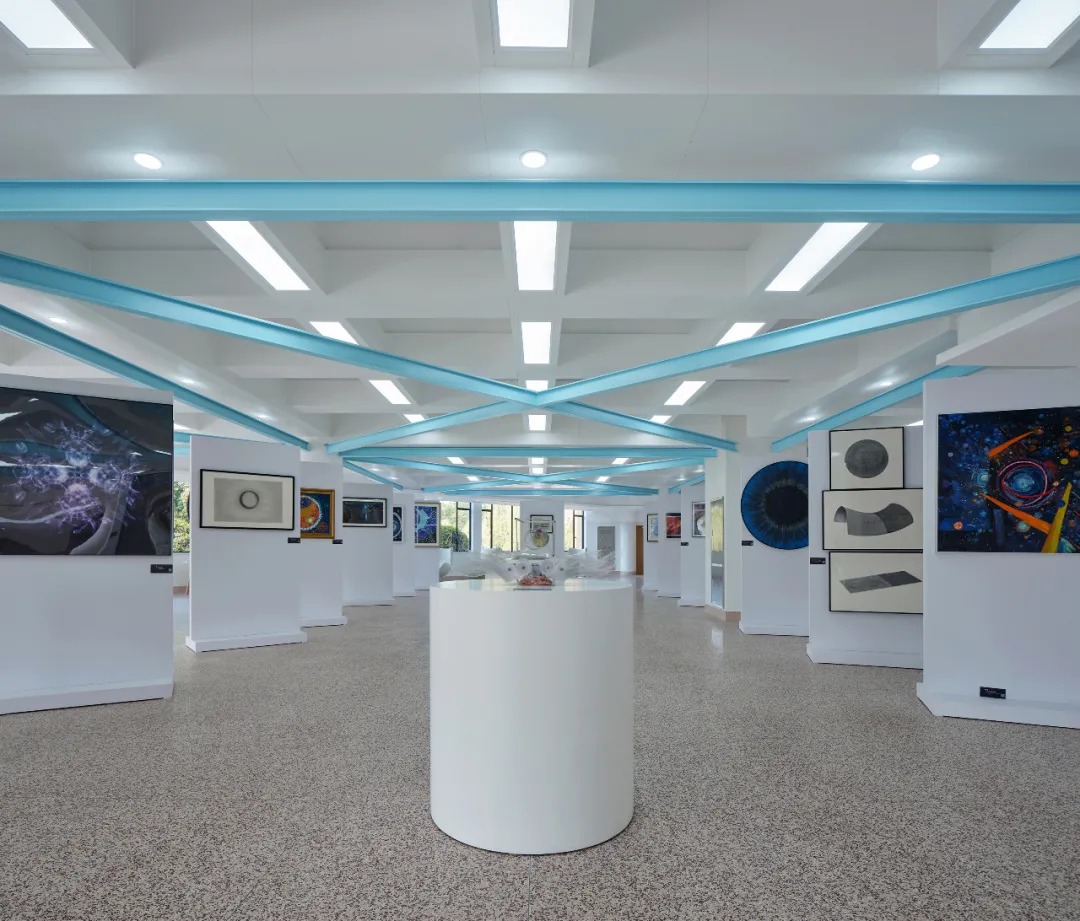

技术策略极少（minimum）：空间可变。一层公共区域采取了灵活度极高的轨道展位，布展时可将展帘悬挂，撤展时亦可变为大空间休闲区域，预留框架式展览导轨，虽局限在给定框架中，但却充满无限可能性。在整个一层展厅空间中，我们用最少的成本和材料插入了钢结构天花构件，而这些展架及导轨等构件也是在工厂中事先预制好的，运到现场即可迅速安装。

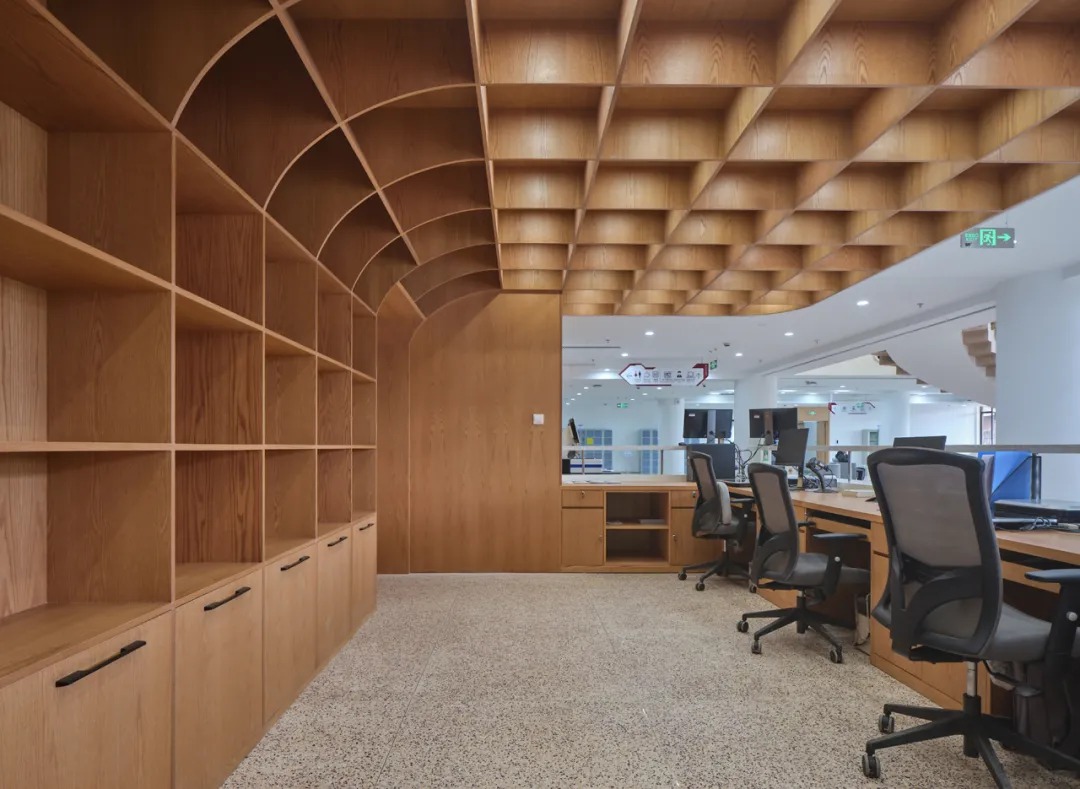

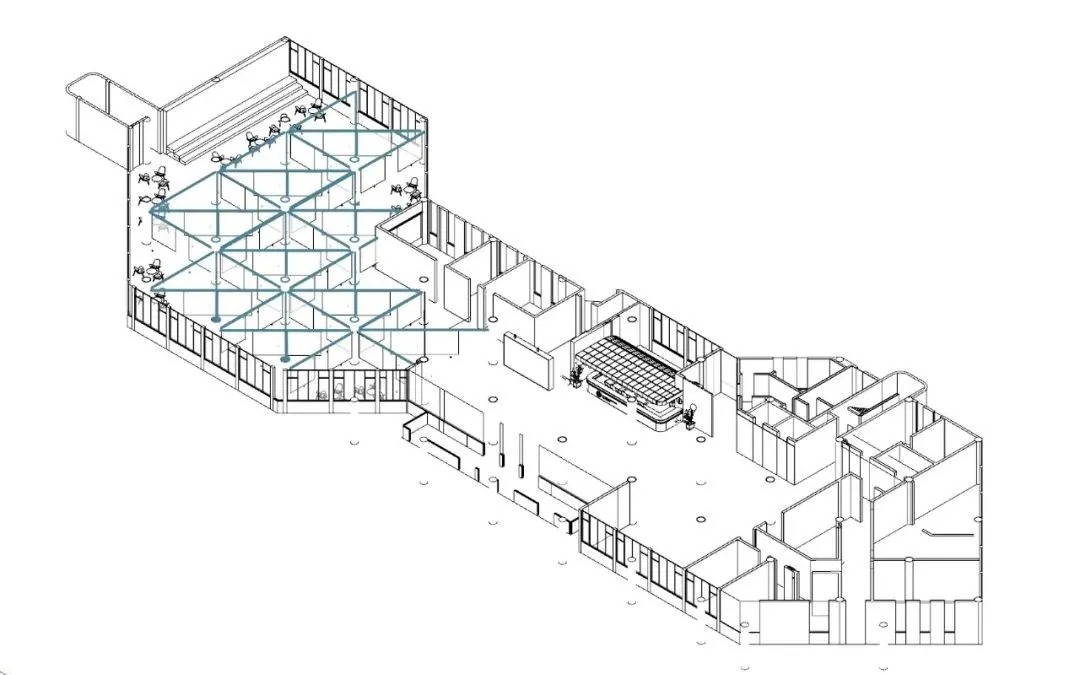

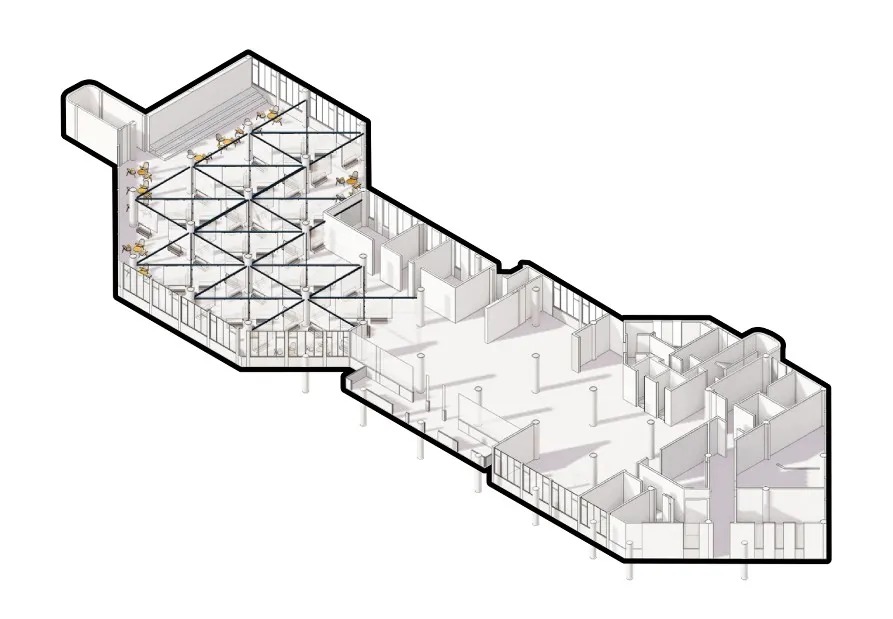

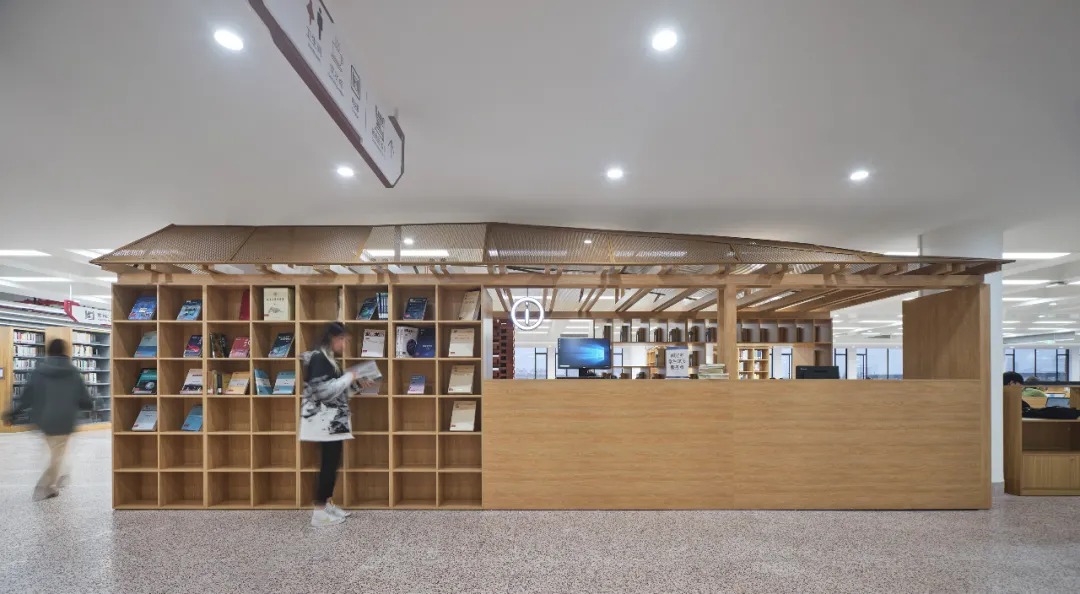

△ 一层轴测 主服务台的设计保持谦逊的姿态退入背景中，用弧线的骨架构成天花，同时与背景书架墙构成一体的设计。

△一层前台插入的导轨天花犹如紧绷的丝线缠绕在上头，本来横平竖直的空间被天花构件分割，形成一套斜线秩序。可变动的展板区域就像屏障一般，使窗外的景观跳跃式地进入眼帘。展示导轨色彩选择了国际流行色。

△屋顶斜向划分的图示

△灵活展架

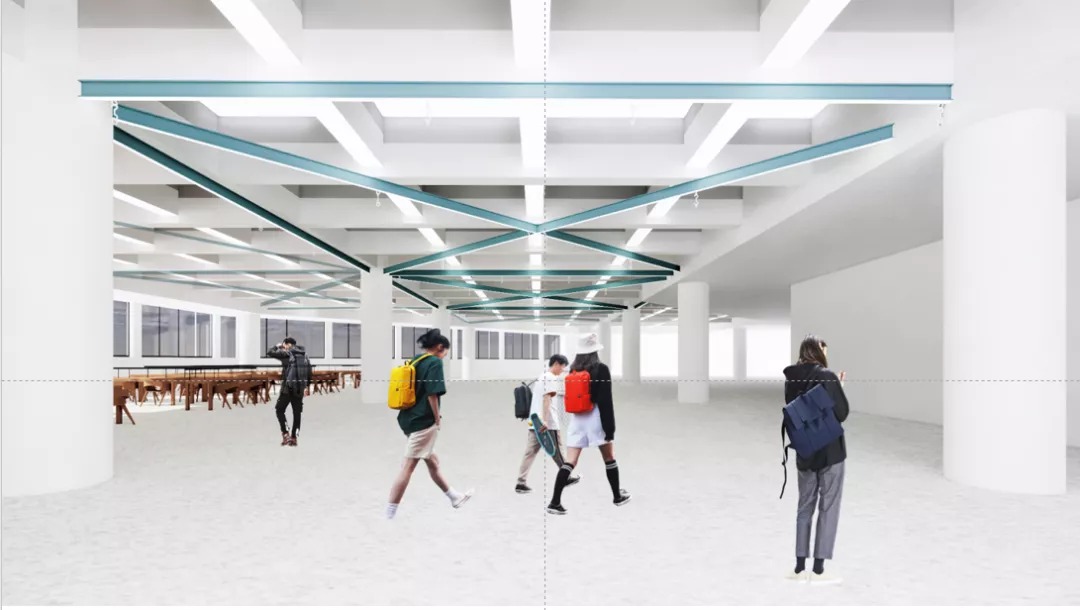

△一层效果图

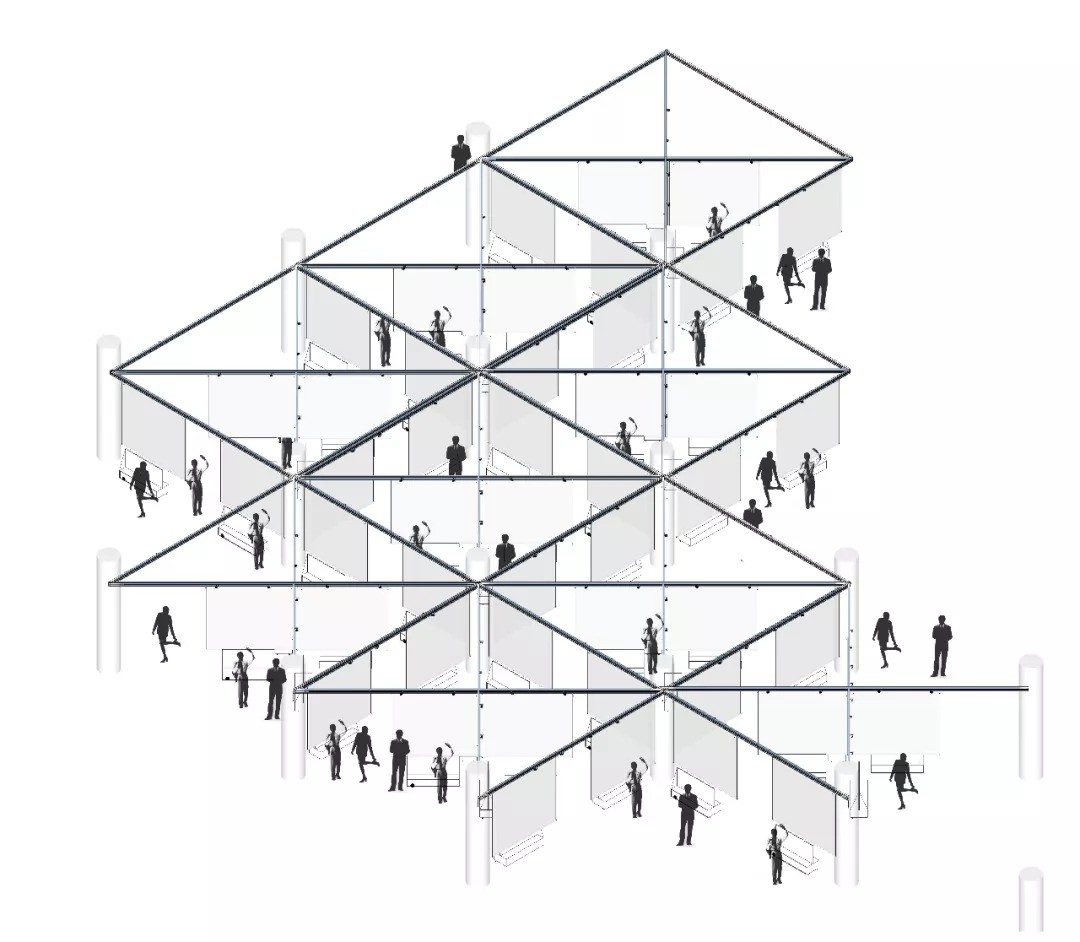

△展架组合图

△休息区

纯真爱情：自由地飞升。二楼：多义行为的容纳。 沿着湖畔飞升的空间必定是自由的，就像青春期的爱情。当代意义的阅读空间已经不是一个单纯吸收知识的场所，她更是一个交流和触发青春回忆的场所，我们在这里碰头，计划未来，交换彼此的心声。 此起彼伏、此消彼长，空间就像一支当代流行舞，律动和音符之间充满着爱和心动，无论是晴天还是阴天，在这里可以让一切都浮动起来。

△纯真爱情：自由地飞升

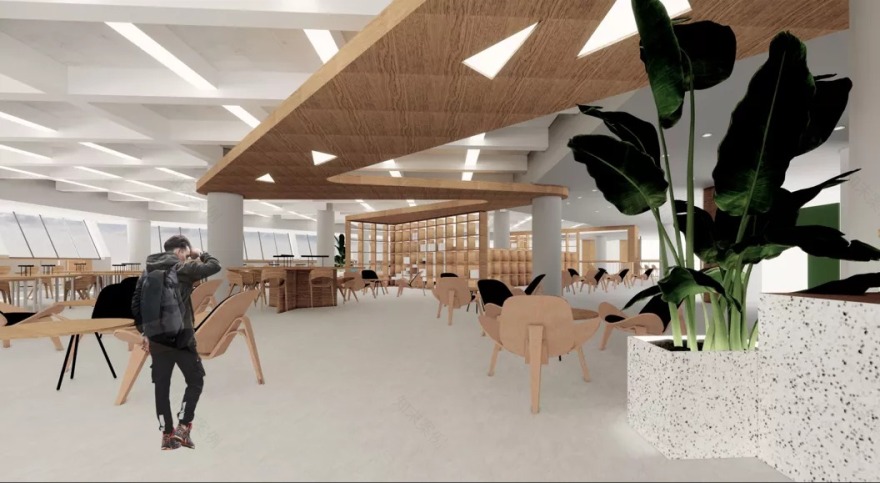

△效果图

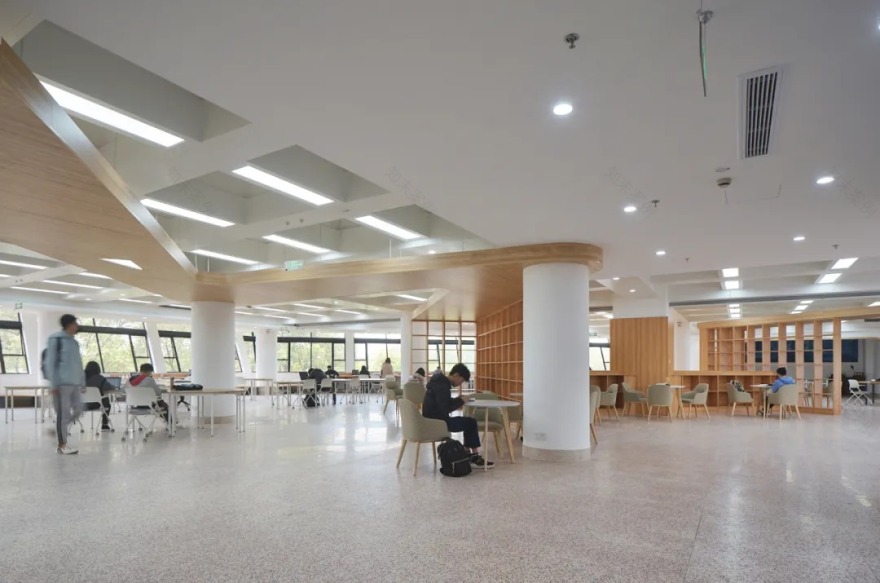

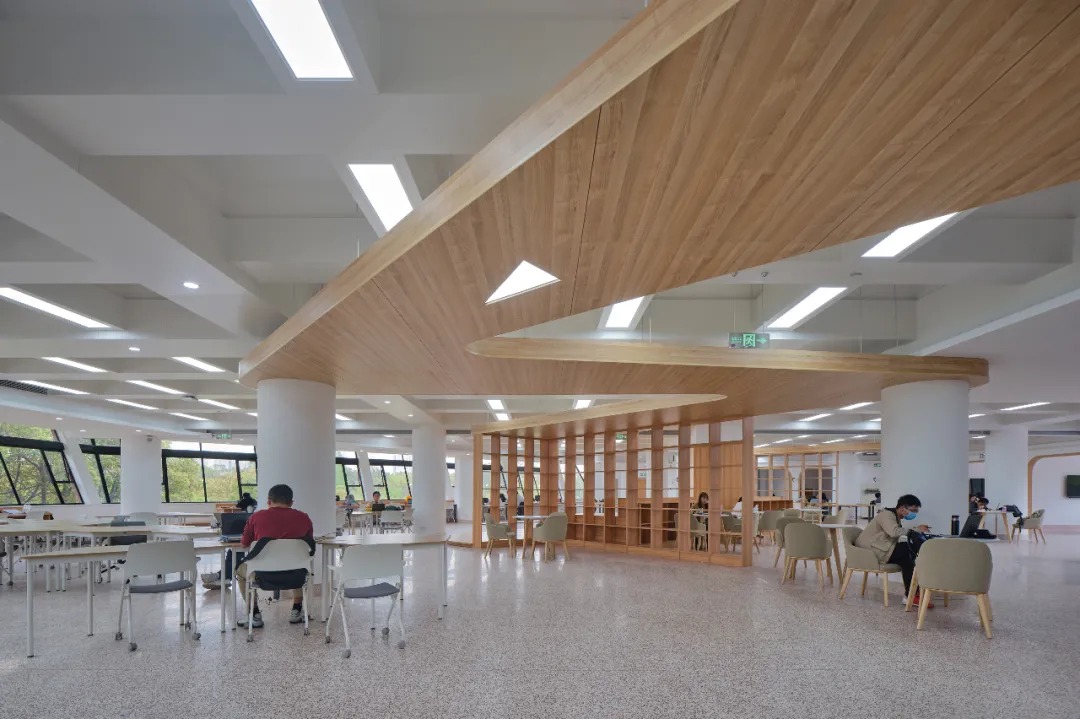

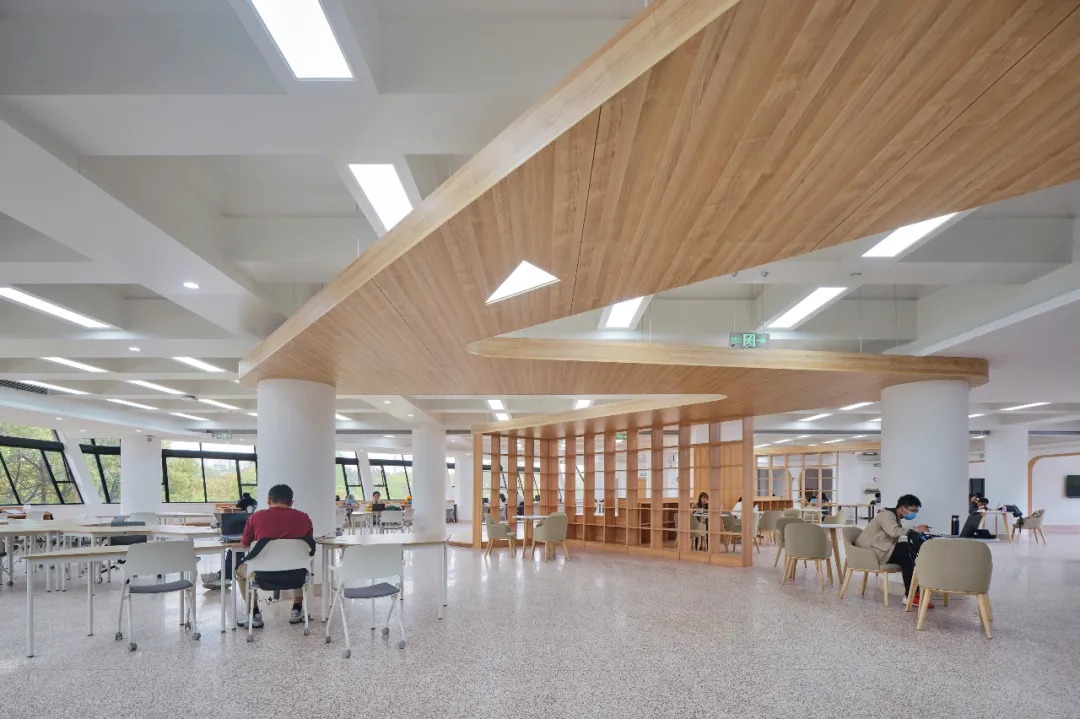

△实景照片

技术策略 自由（free）：划分空间

二楼空间主要模拟人脑部神经网络，通过将吊顶、书桌与书架等进行串联，形成一种连续而连通的空间体验。这些串联组件自然地将空间划分，形成多个自由的空间区域。二层设计来源于传统笔墨，一支笔在纸上滑过留下的痕迹就可以将纸面划分，将笔墨三维化就可以运用到建筑空间中，在二楼采用的形似笔墨的自由吊顶、书架等就很好地将空间划分开。对二楼公共空间采用预制装配式吊顶，在设计时需要统一尺寸、规格，再到工厂预制加工，最后统一到现场安装。

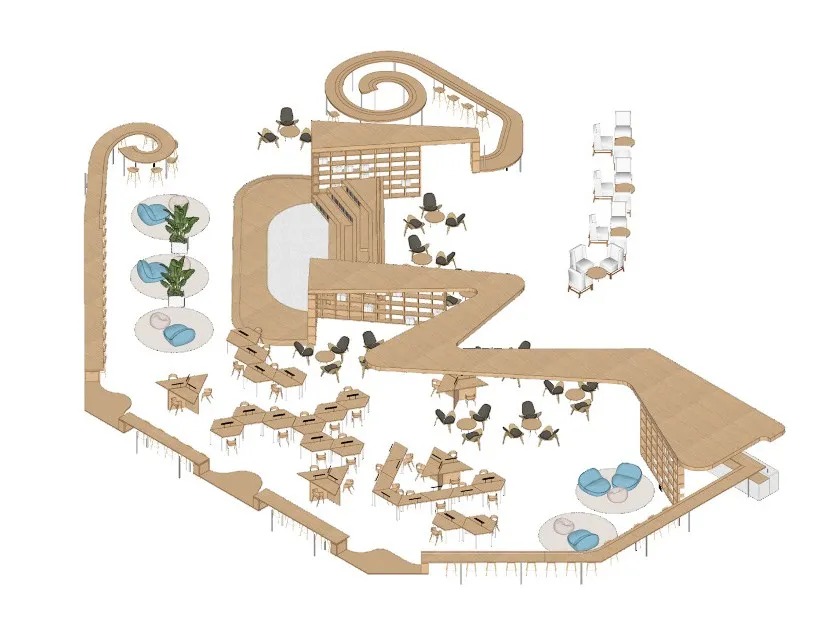

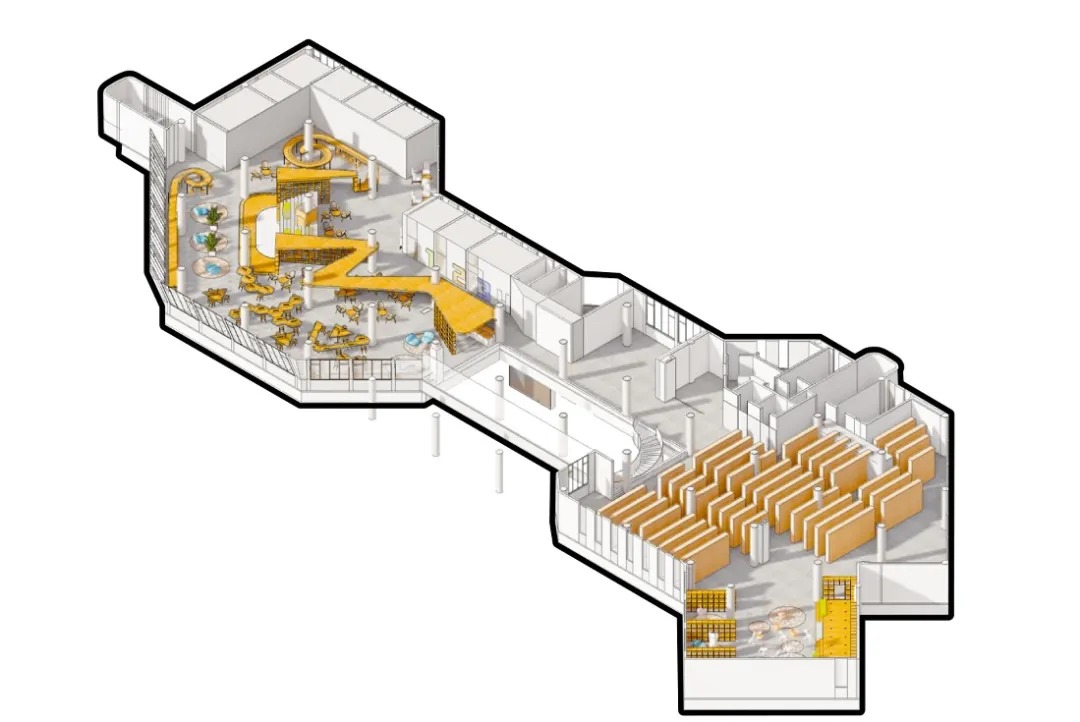

△二楼轴测爆炸

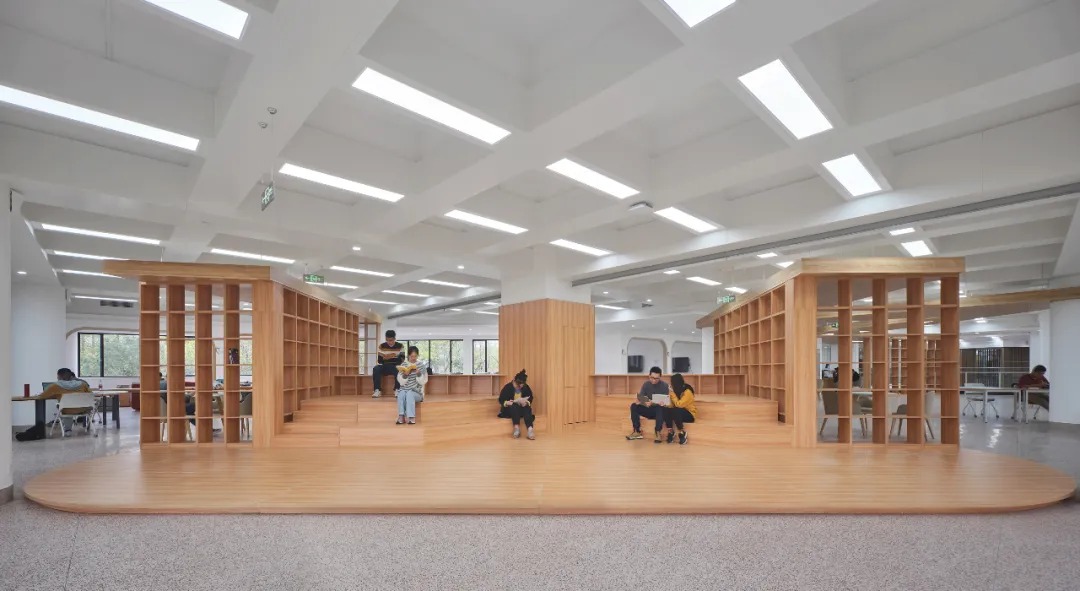

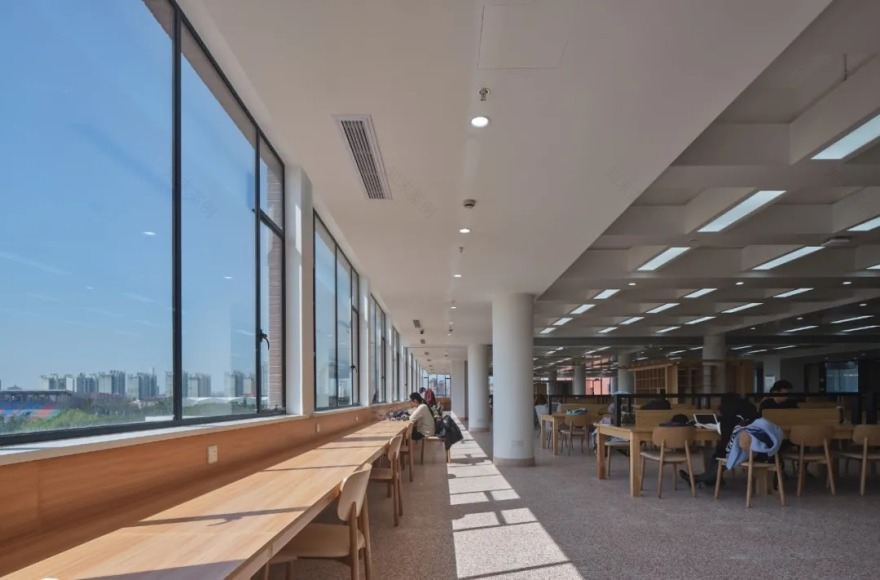

沿窗长桌一览思源湖的广阔湖面，可以休憩也可以学习。多边形拼接桌子在满足接电需求的前提下亦可以灵活组合。微型大台阶可变成一个丰富的承载空间，可以在这个区域进行讲课、研讨、放映等活动。

△多义活动展开的场景

△二层吊顶和长桌插入结合轴测

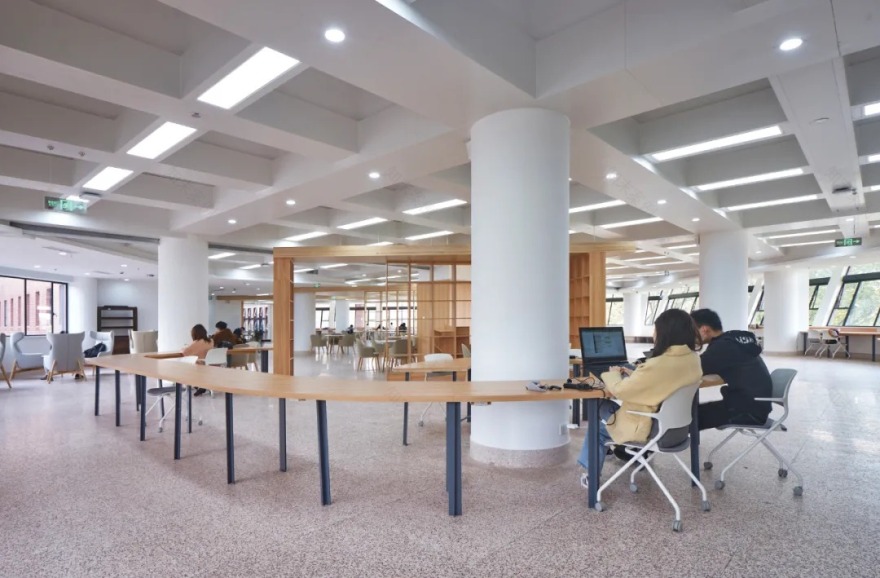

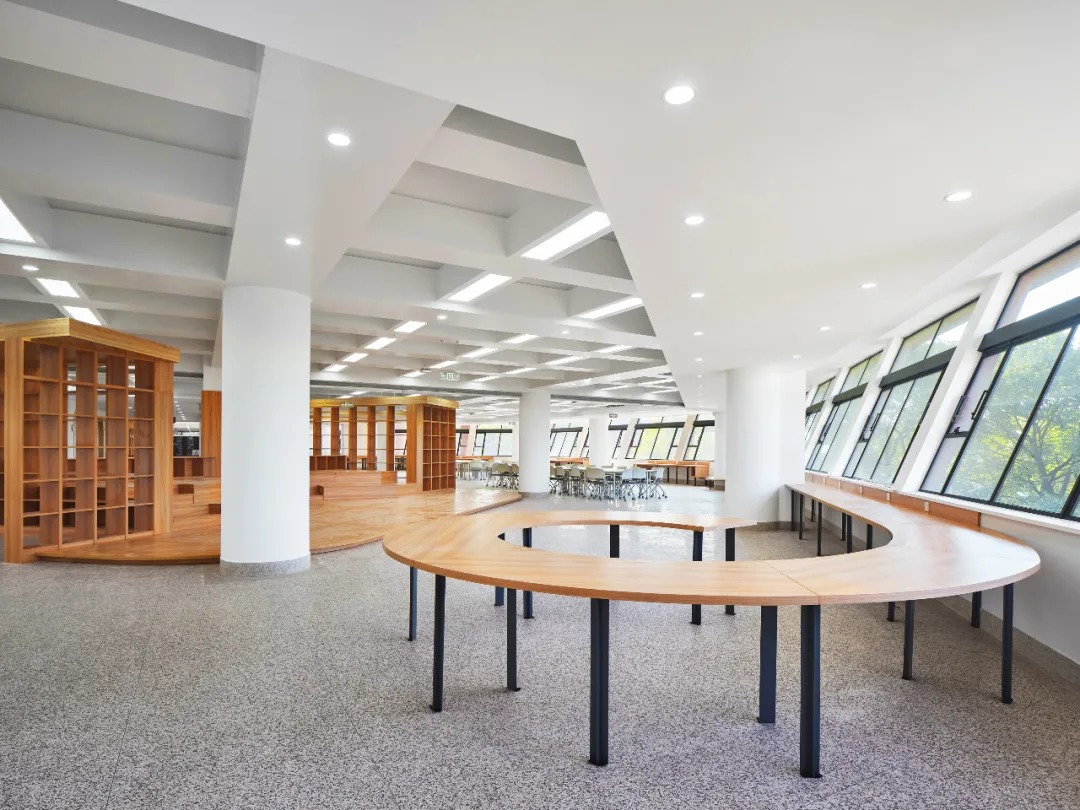

△弧形长书桌

△吊顶，书架，地面一体设计

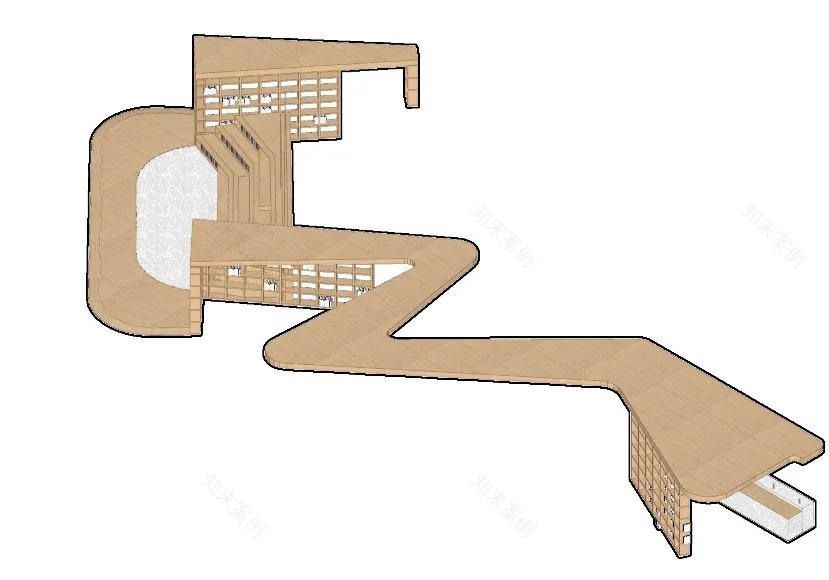

△吊顶轴测

青春感情：共赏曙光和彩虹

三楼：色彩与图画像素

在自由的空间呆久了，一定会想要与人说说话。孤独的暗光道路上，总要有同伴共迎曙光和彩虹。三楼的学习空间是一个个互助合作社，她默默地生长着，彼此独立而又内在扩张。

也许在未来，分离不代表距离，未见面不代表不想念，失去联系不代表忘记友谊。在忙碌交织的岁月里，我们可以造一座五彩缤纷的知识城堡。它由并肩作战的情谊构成，一层一层在空间展开，成为图书馆日常的奇迹。

技术策略模块（modular）：组合搭配

三楼的区域采用 500mm*500mm 的模块盒子组合成不同的区域点。这些模块化的盒子的多种组合方式能够使造型规则且协调，同时也能灵活地控制各个区域点的尺寸大小。

在模数中找出变化来，同时充分考虑视线等问题，用不一样的模块组合形成不一样的视觉效果。

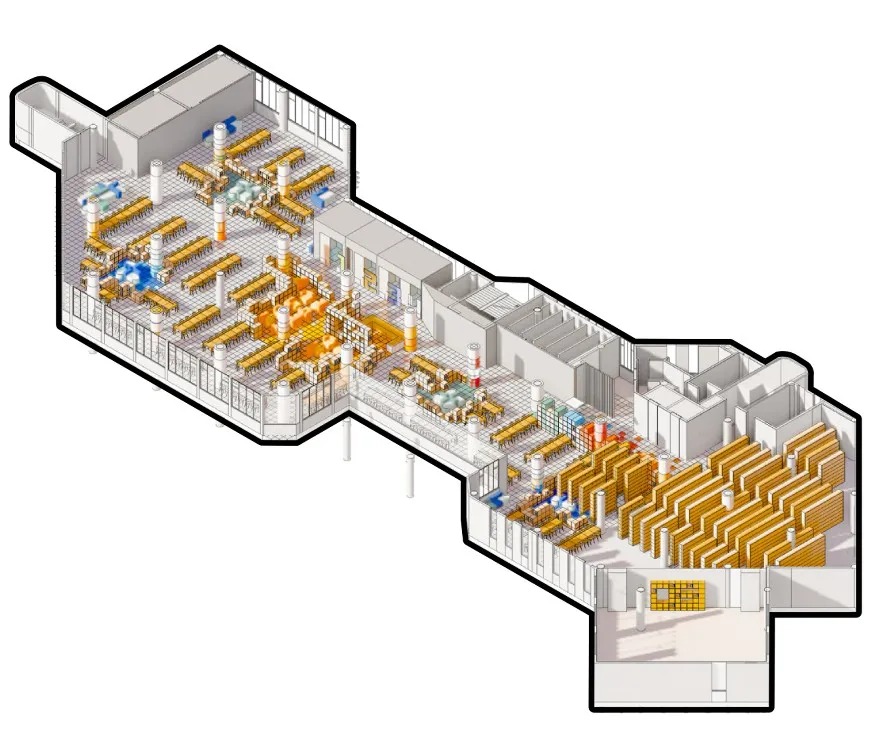

△三楼轴测爆炸图

△马赛克区域的细节图

△学习空间

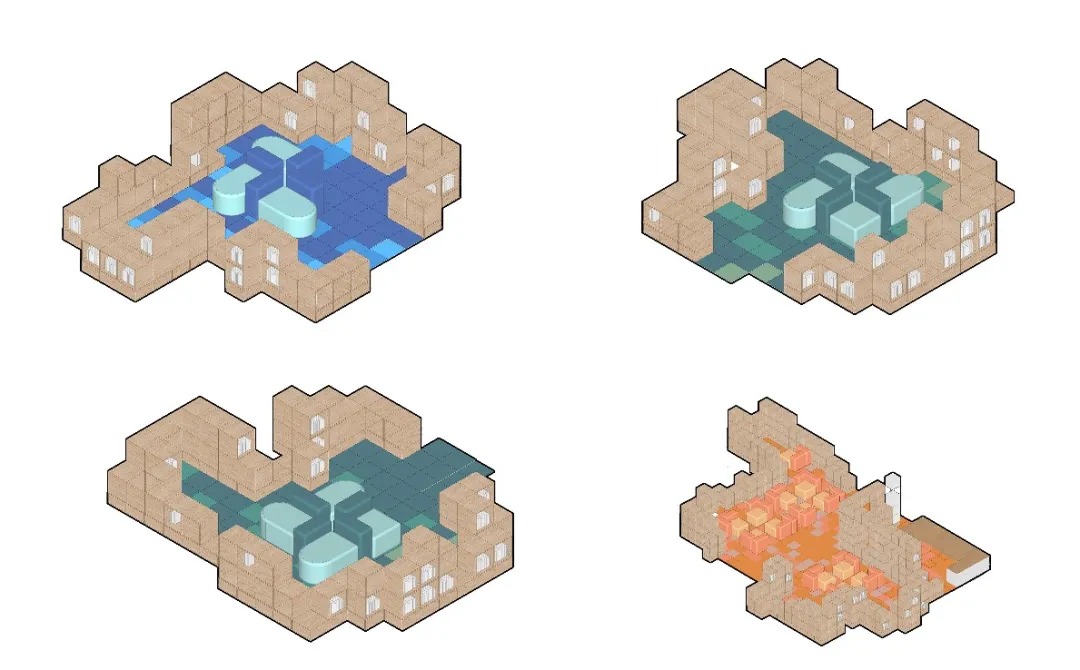

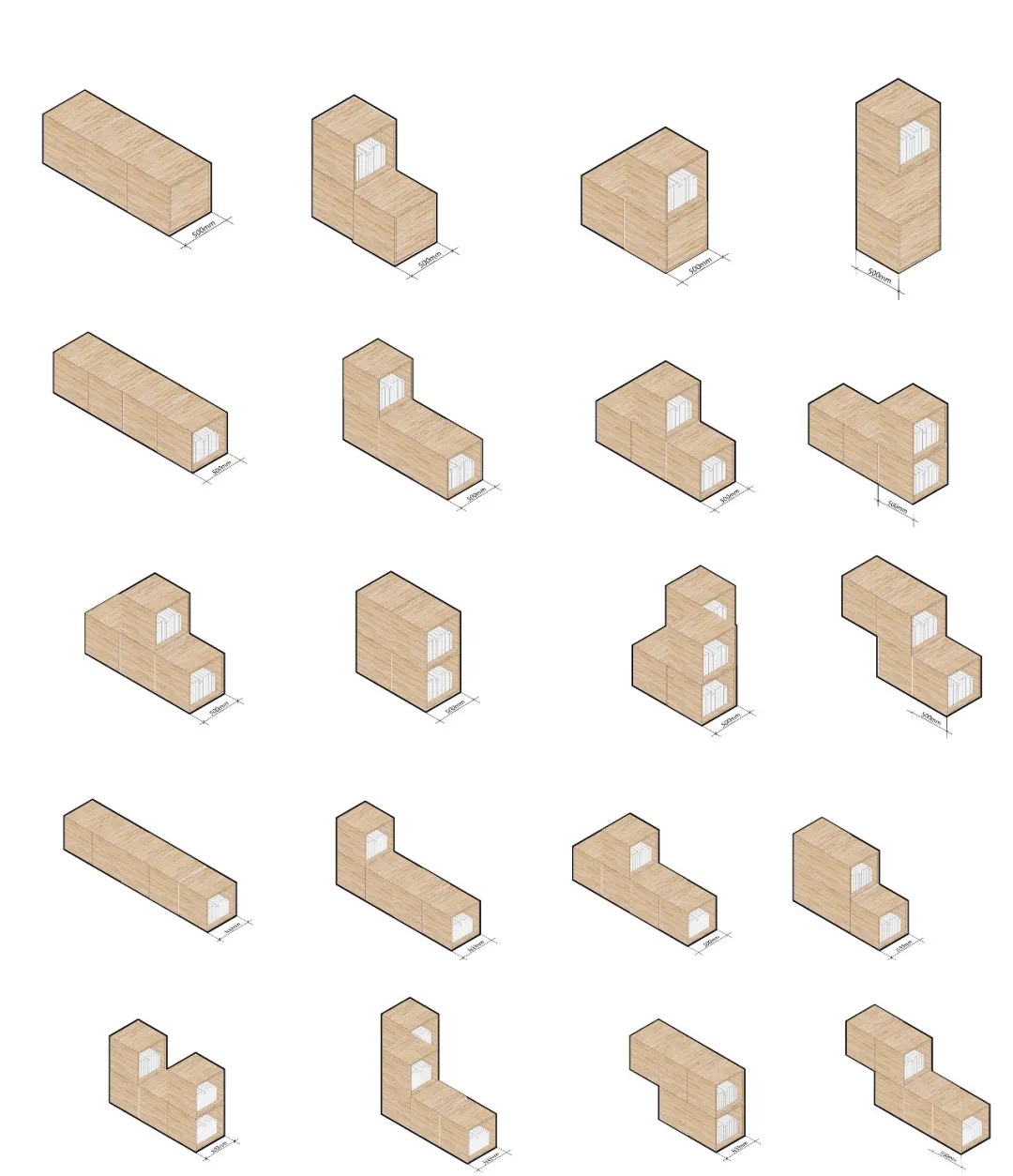

△模块书柜的多样组合方式

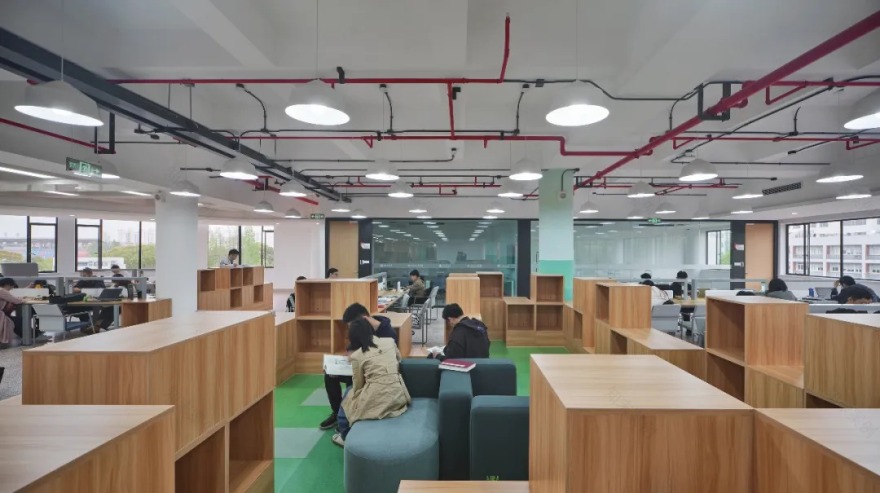

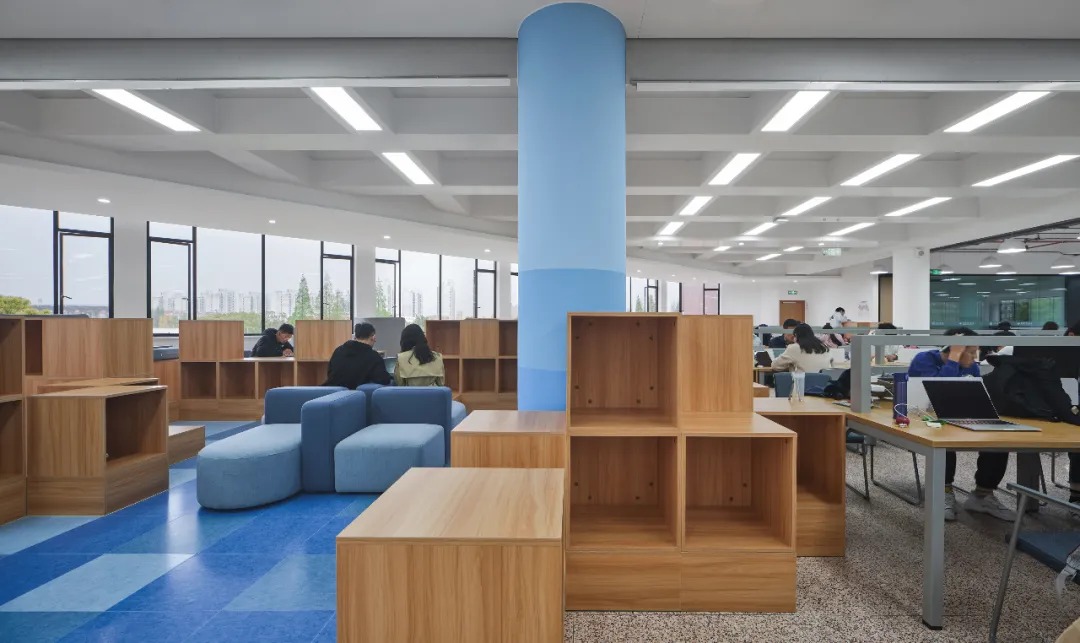

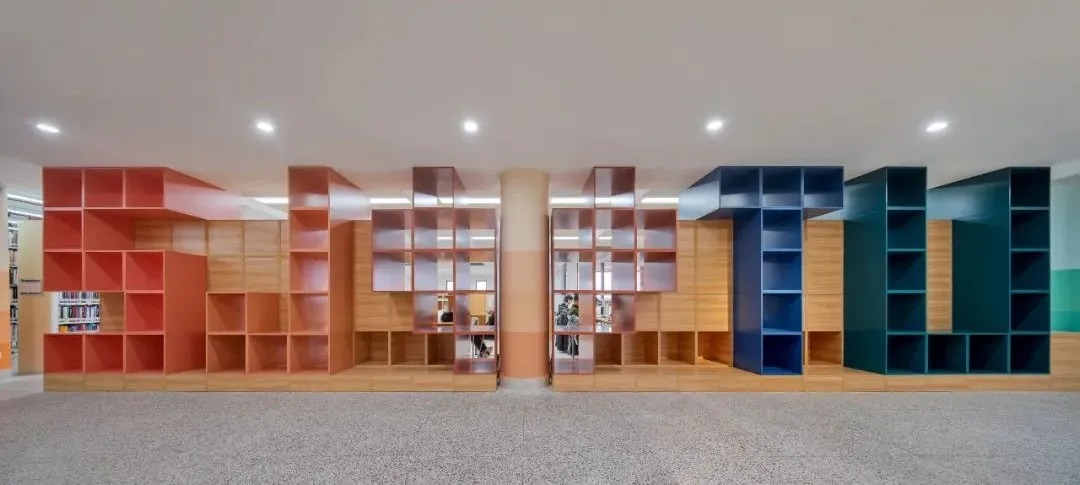

△学习空间 半包围的低矮书架不阻挡视线的穿越，同时休闲可移动的小型研讨区域也丰富了除了阅览区域之外的活动空间。另外，所有走线都是通过这些柜子连接到桌子上的，确保每一个桌子都有电源连通。

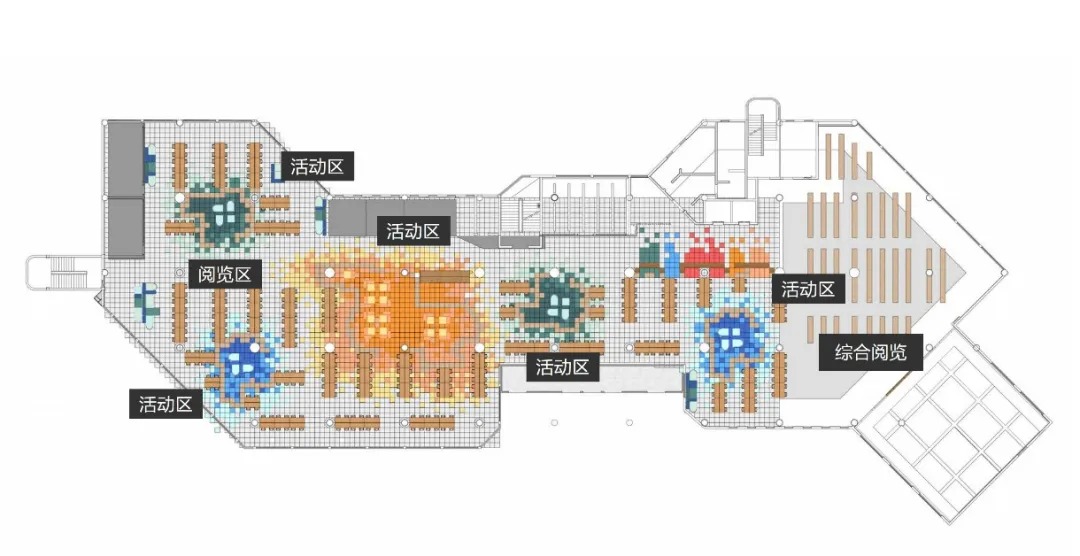

△颜色与功能分区示意图

△前台轴测 SJTU 打卡墙为学生提供了又一处校园记忆集中承载地，学生可以在此进行毕业照打卡等活动。

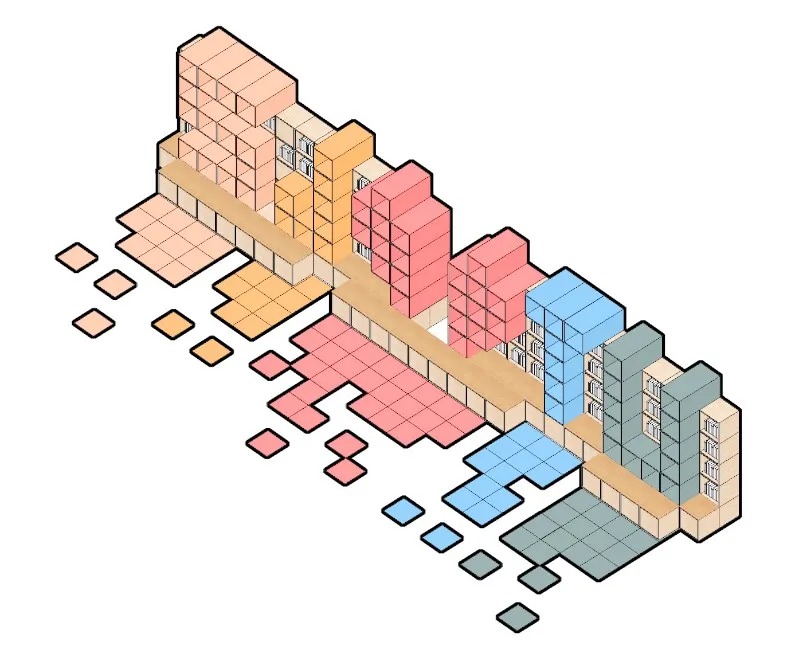

△打卡墙空间分析图

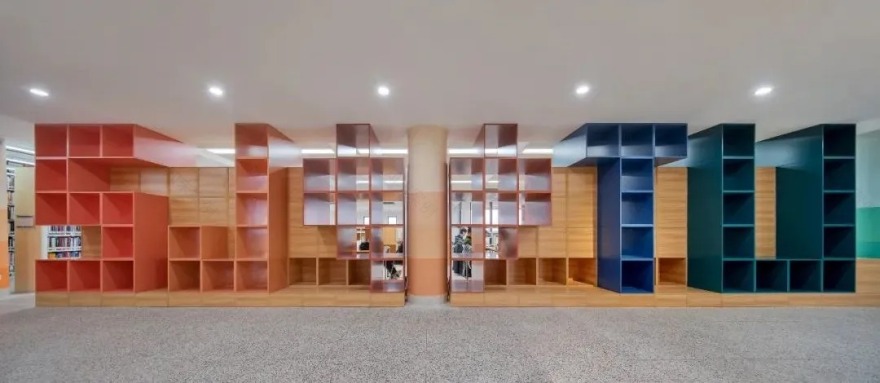

△打卡墙

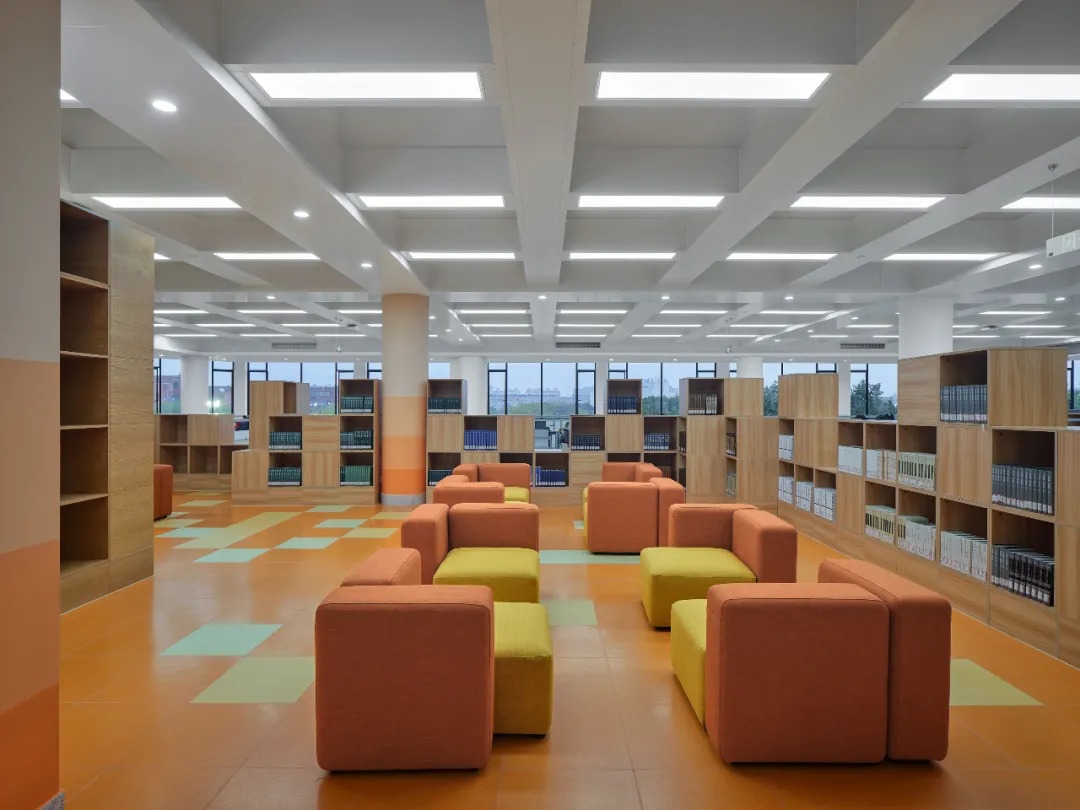

三楼最为明显的特征就是采用了活跃的色彩，以一种像素点的方式来设计地面，这些点采用橘色、蓝色、绿色三种色彩形成马赛克区域，其中蓝色、绿色代表沉静，橘色、红色代表热烈，色彩搭配冷暖结合。预制地面板的饰面材料展现不同的色彩变化，通过不同色彩的地面板的灵活组合，实现了富有冲击效果以及代表青春活跃特征的地面效果。

求知热情：摘得诺奖桂冠

四楼：五所交大精神的集中承载地

在太宽敞的地方呆久了，你也一定会想回归某处角落，在思想中漫游、冥想。校园就像是你的避风港湾，图书馆就像是你往深处和远处探索的路牌。

你找到一处安静的地方，细细品味手中的三两纸张，和古往今来的思想对话，和窗外的自然对话，仿佛这里的一切从来都是沉静的。她默默地生长，只有思想向上运动。

技术策略 解构（deconstruction）：室内景观

四楼书屋带场景的轴测+五个房子

四楼的设计采取了一个整体思维，将整个一层看成一个世界，或者一个景观点。将四层解构，就能看到带有不同材料特征的五个独立的屋子。这五个屋子既是这个四层空间的支点，通过在屋中插入预制好的五个屋子，在室内营造一种独特的景观空间。

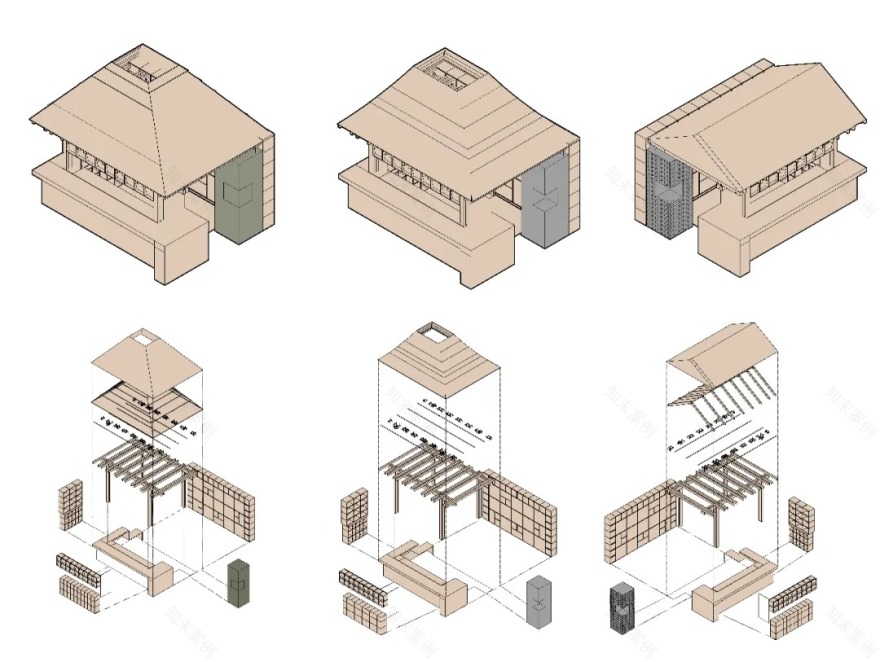

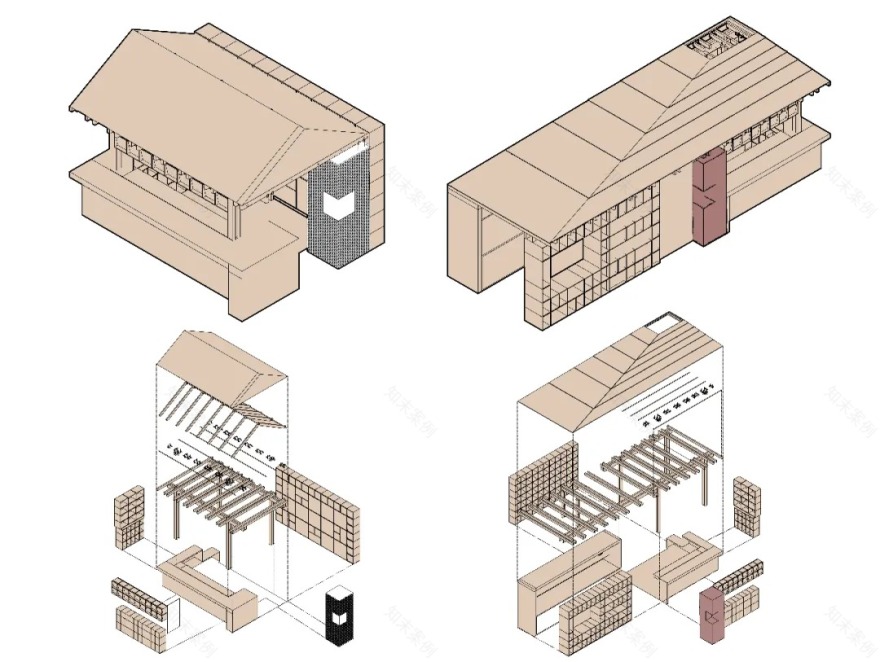

△左-右：琉璃瓦屋子，石头屋子，青砖屋子独立的轴测。

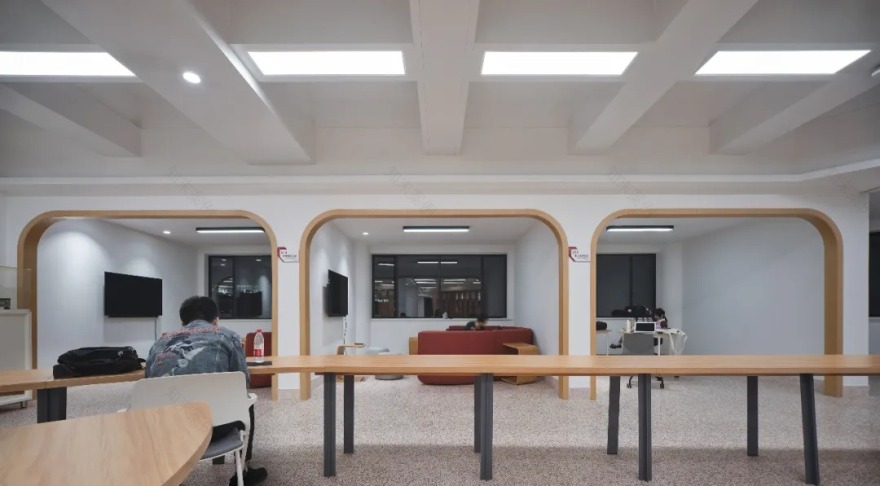

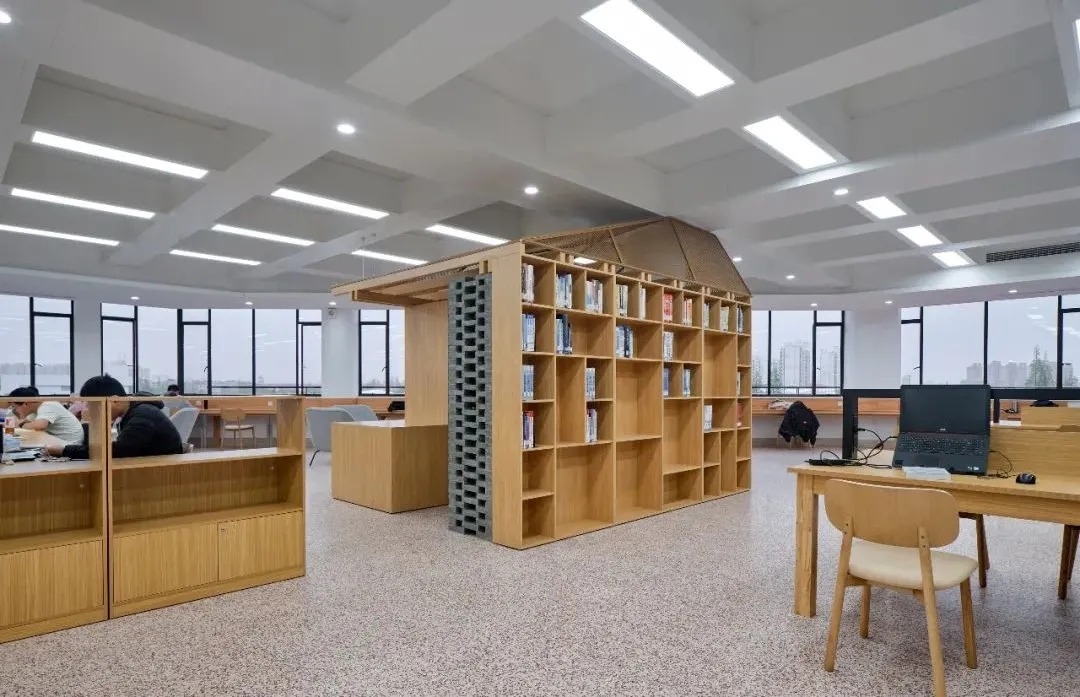

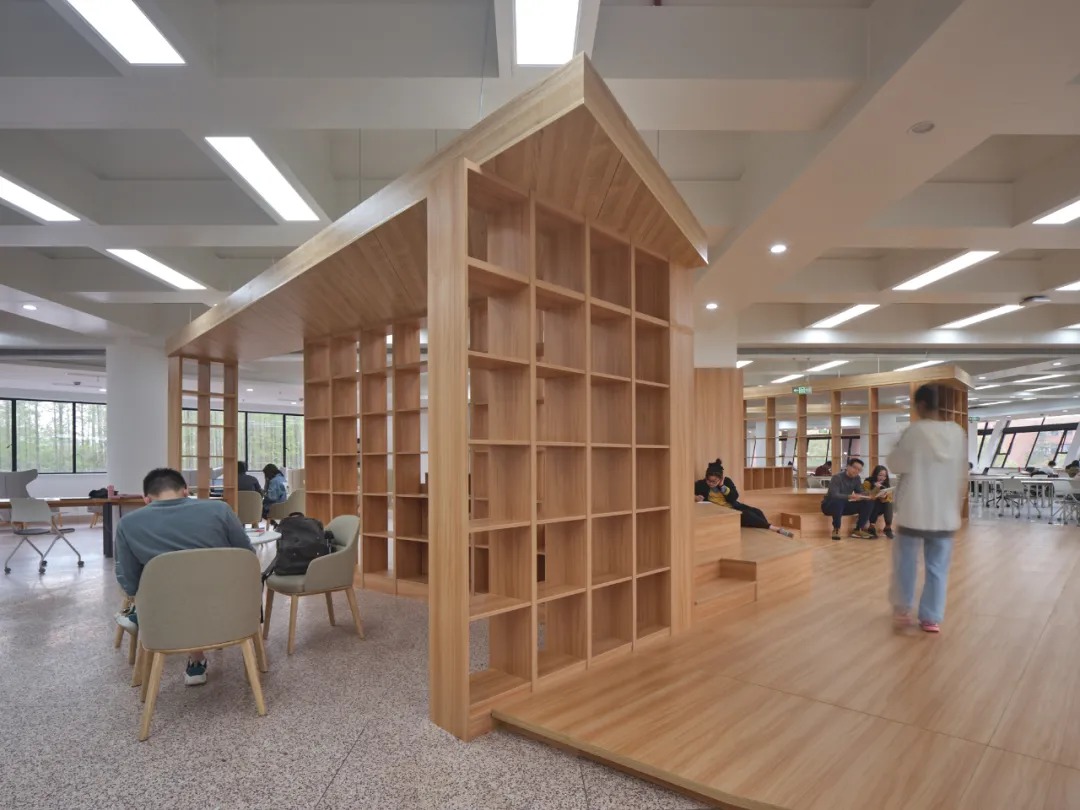

△屋子阅读空间

△左-右：穿孔钢板屋子，红砖屋子独立的轴测

△屋子阅读空间

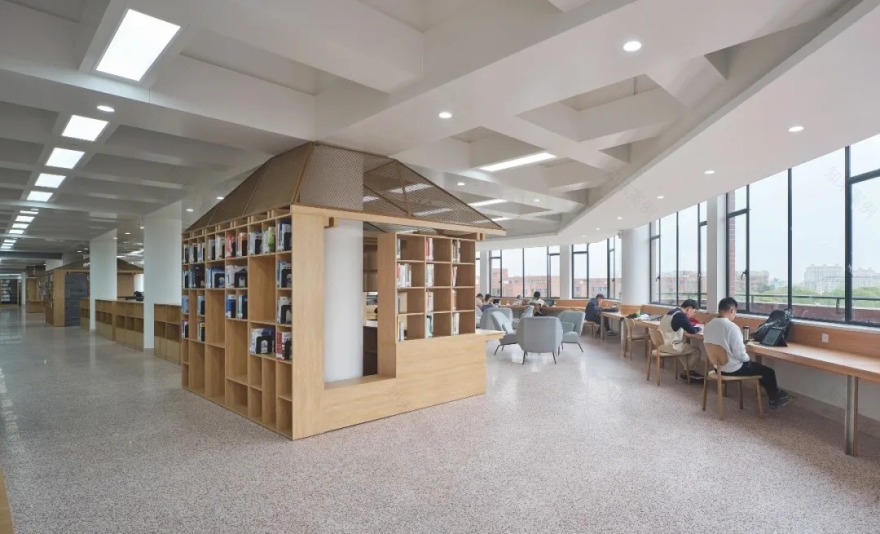

靠窗共计 60m 的长桌将空间延伸，通过眺望室外形成很好的视觉延伸，形成一种室内景观与室外景观的互动。

四层设计中结合五所交大的特征设置了五个各具特色的书屋，同时提出“书籍漂流计划”，旨在通过书屋中的书籍交换，进一步向学生普及交通大学的悠久历史，饮水思源、爱国荣校的思想。

在建造过程中，提前做好的五个屋子运送至现场，五个屋子分别代表一种材料，让使用者能真实感受建筑材料的魅力。

△靠窗位置轴测分析

△学习空间 自由心情：在思想的星空下 五楼：线性空间的交叠关系

图书馆被绿树和湖畔的风簇拥着。校园生活短短几年，我们为之骄傲，内心亦隐隐向往着属于城市的自由。这清丽脱俗的风景之框，将建筑空间定格般纳入秘境，也昭示着空间内部的自由流动，把自然和城市纳入空间设计的一部分。

今日的图书馆，应承载一个完全流动的空间。它是不是最大的并不重要，重要的是它给空间里的年轻思想提供怎样的成长环境。

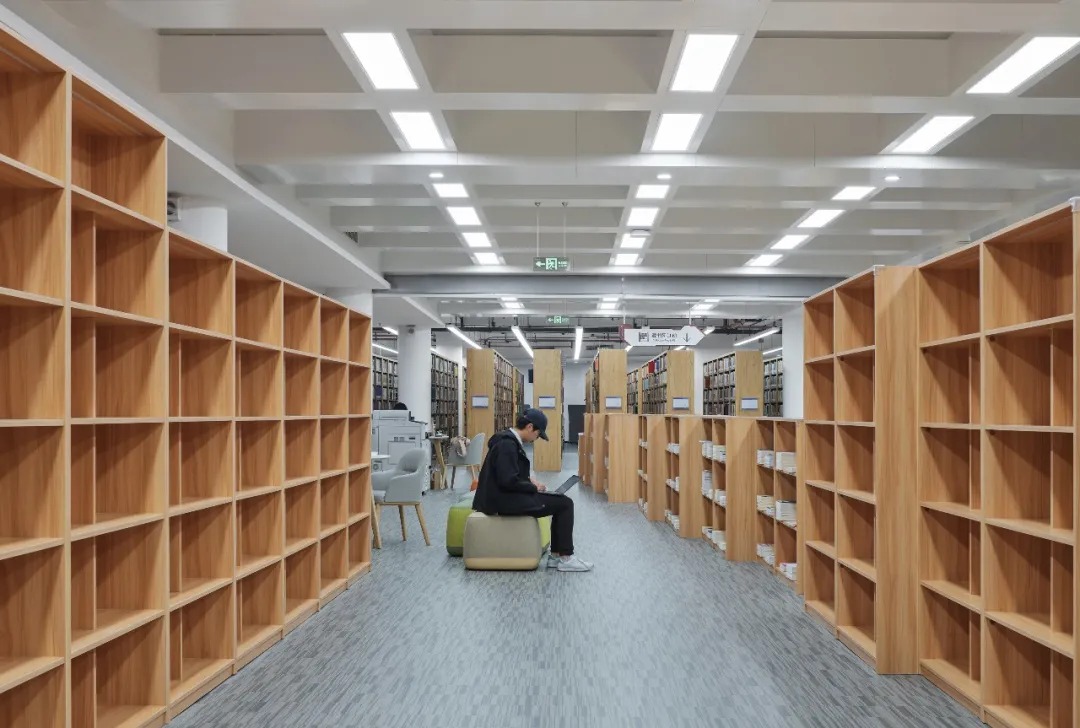

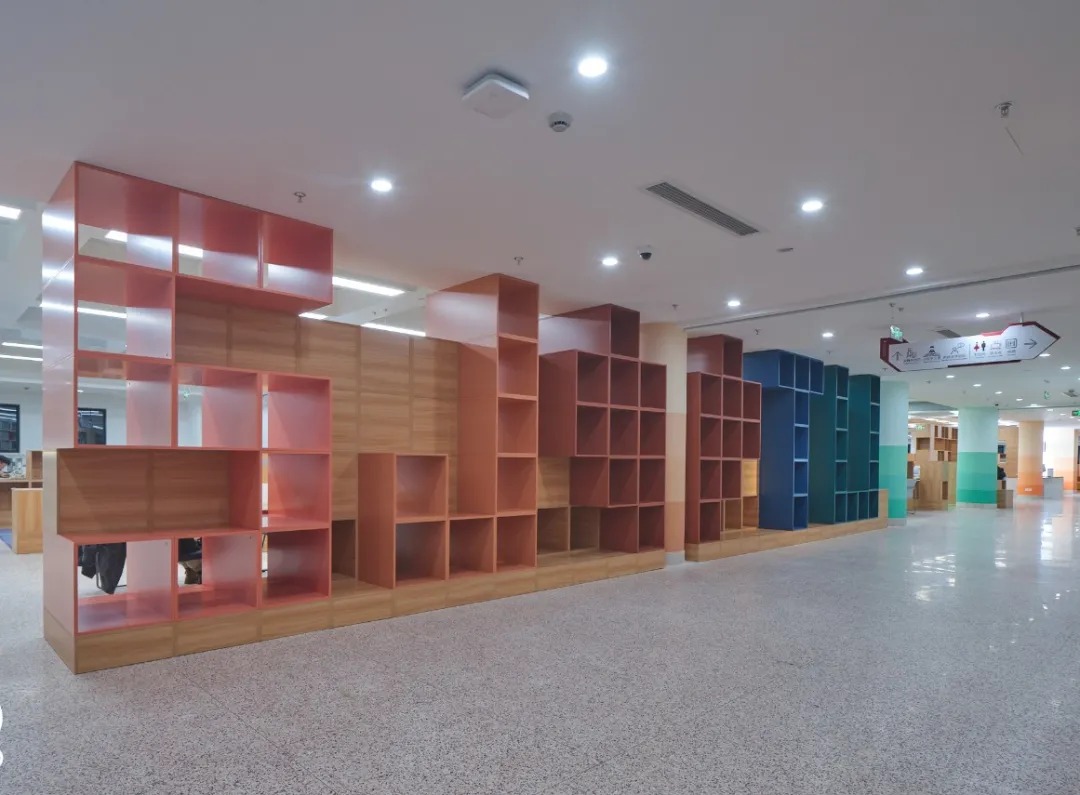

技术策略组合（combination）：成品书架。五层用成品书架的组合形成不同的线性空间，这些成品书架通过不同高度、不同数量进行错位扭曲，使公共空间变得更加丰富。

△五楼轴测爆炸。同时采用了木色与绿色等象征着生机与活力的色调包裹。学习空间虽被书架隔开，但隔而不断，同时便于配合报告厅，将其作为参会人员的休息空间延展，空间灵活性高。

△书架的轴测。五层设计理念取自“拂云游四海，弄影到三”。水流哲学当中蕴含着大智慧，当今世界被信息流所裹挟，需要在不断变化的世事中沉下心来，在流水一样的书架中静心研讨与学习。

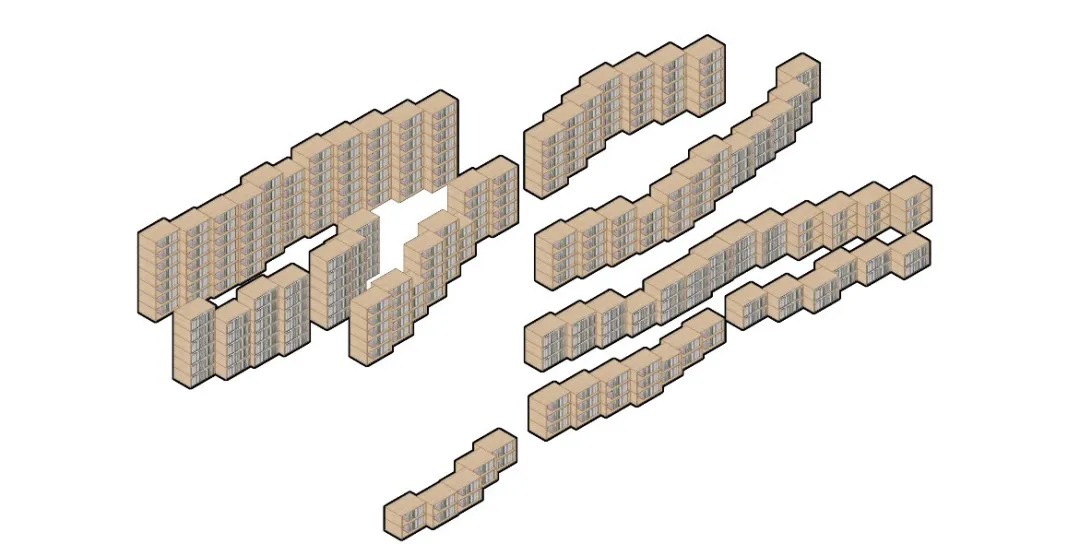

△线性书架流线

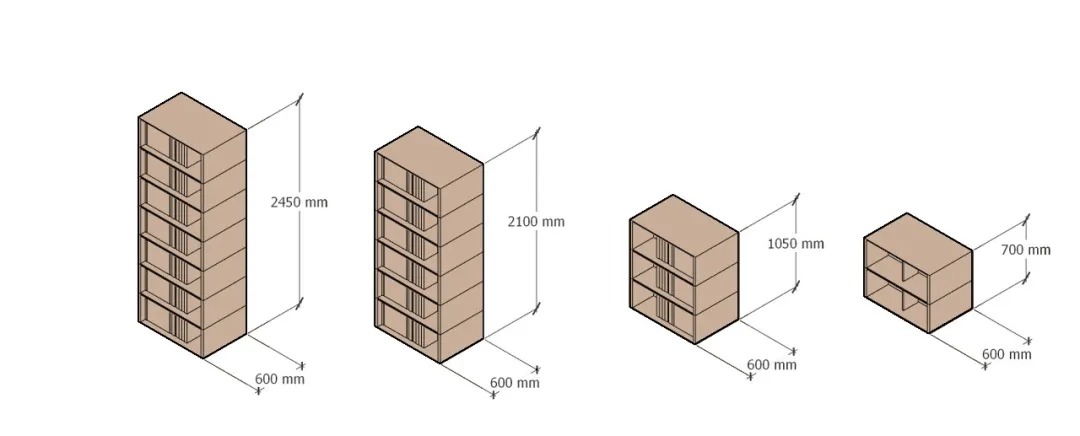

△成品书架组合方式分析

专注深情：上下而求索

六楼：船舱内的独立空间

我们倚靠在书架旁，读到伍尔夫（Woolf）的《一间自己的房间》：“没有什么可以墨守的权威，而是我们得独自行走，我们的关系是与这个现实世界的关系。”读到阿伦特（Arendt）说要“理解这个世界，并作出我们的判断”。我们会在道路上与朋友告别和再会，而后陪伴自己走过知识的漫漫旅途。

与图书馆的前人进行智慧对话，它渐渐描画出一个道理：所有艰难的思考和训练，在最后都要表现出一种不可思议的轻松，这就是独立精神。

技术策略：透明（transparence）：模糊边界

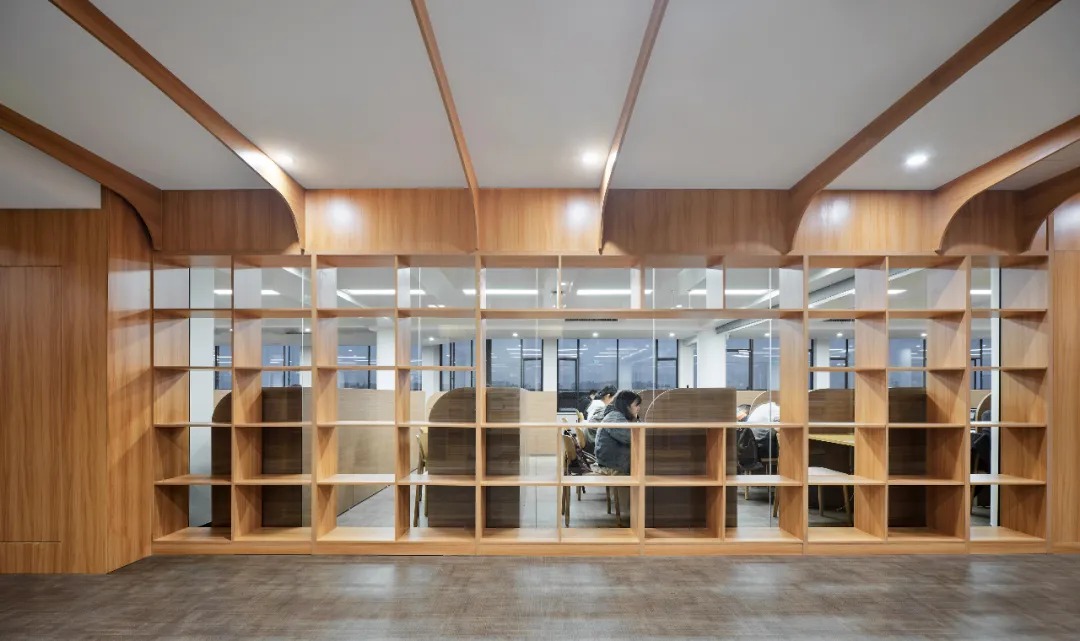

顶层作为图书馆中的安静区域，需要做最小的改动来实现最良好的效果，因此采用了弧线的骨架天花。天花由工厂压制成的曲面板条组成，其下方是胶合板组成的书架，使书架与天花浑然一体，同时也拉长了入口空间。另外，整个空间呈现透明的状态，即站在船舱内既可以看向室内，也可以观室外景观。

△六楼轴测爆炸

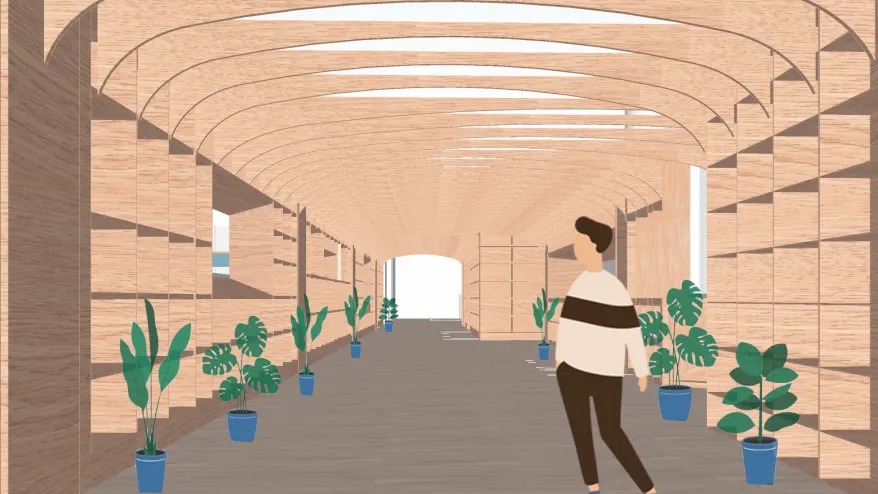

△船舱轴测

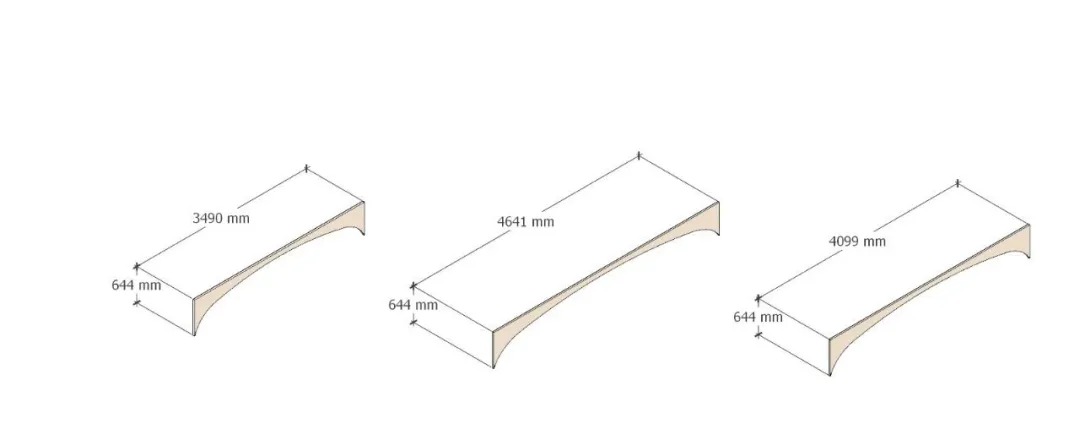

△板条尺寸分析

方案将穿行通道与船舱做结合，象征着交大学生在时代发展的洪流中冲锋在前，乘风破浪。同时，大量的独立且静音学习区域满足考试季的学生需求。

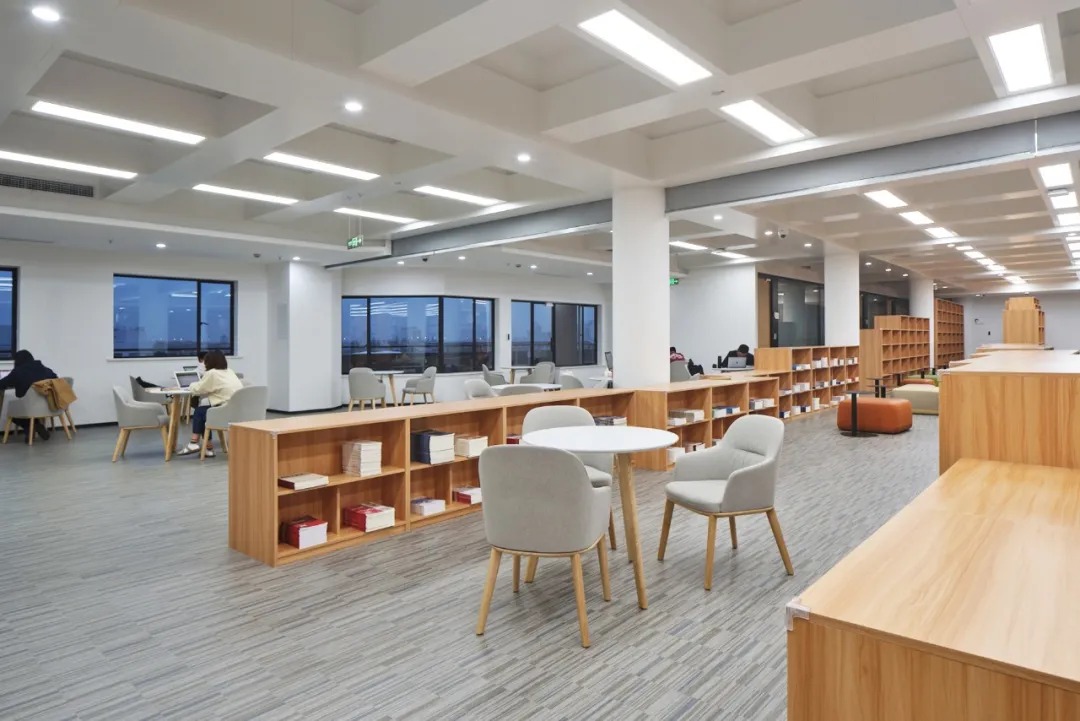

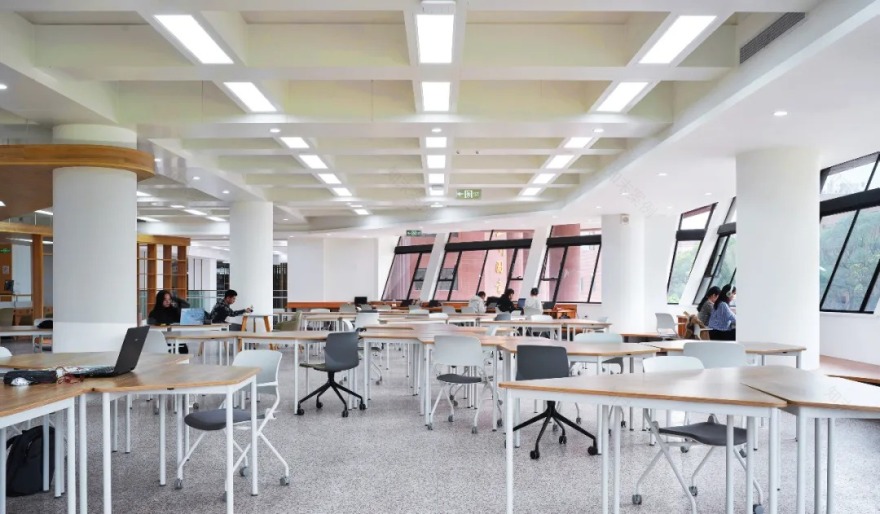

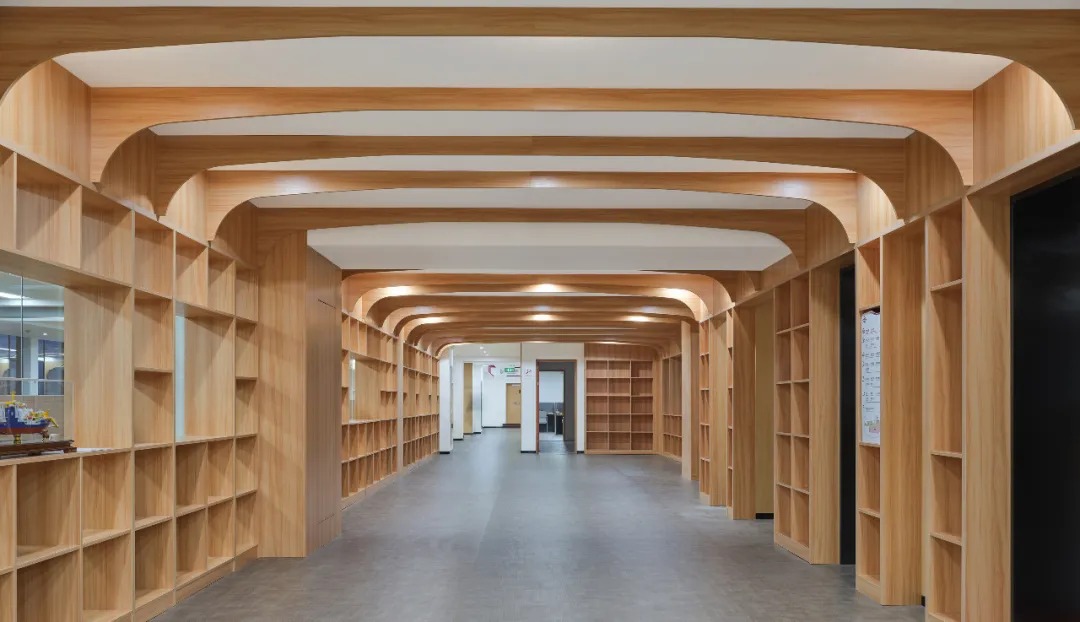

△学习空间照片

从空间生产到空间生长

整个图书馆的室内改造是通过整体改造的方式进行更新，没有进行大拆大建。同时，采用模块化预制化的方式，先在工厂中提前预制好，再运送到现场进行施工，这样既加快了施工速度，又减少了对校内的污染，实现了环保施工，极大地减少了对现场的破坏，节省了施工时间。

装配式装修具有灵活组合的特点，可以利用更合适的材料，更符合建造以及重置改造的要求，也能保证改造过程中的安全性、经济性和可回收性。在整个包图的设计中，体现了可持续的设计理念，以及通过预制化的整体改造手段，实现了更高效的工作方式。

设计单位：上海交通大学奥默默工作室

项目地点：上海交通大学校区

建筑面积：11000 平方米

项目时间：2020—2021 年

业主单位：上海交通大学图书馆

项目主创：张海翱，徐航

设计团队：渠基建，梁栋楠，潘文琪，何亚欣，肖宁菲

建筑施工单位：上海康业建筑装饰工程有限公司，上海呈祥建设有限公司

撰文：肖宁菲，何亚欣

摄影：章鱼见筑
